| Модель | ASUS P8Z68-V LX |
| Чипсет | Intel Z68 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3 (LGA1155) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.)/2200(O.C.), максимум 32 ГБ |
| Слоты PCI-E | 1 PCI Express 2.0 x16 1 PCI Express 2.0 x16@x4 2 PCI Express 2.0 x1 |
| Слоты PCI | 3 (ASMedia ASM1083) |
| Встроенное видеоядро (в процессор) | Intel HD Graphics |
| Видеоразъемы | DVI-I, HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 4 (2x 4pin и 2x 3pin) |
| Порты PS/2 | 1 |
| Порты USB | 2x 3.0 (ASMedia ASM1042) 12x 2.0 (4 разъема на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z68 Express) 4 канала SATA 3 Гбит/с (Intel Z68 Express) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z68 Express) |
| Встроенный звук | Realtek ALC887 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Realtek 8111E (Gigabit Ethernet) |
| Беспроводная сеть | – |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 229 |
| Дополнительные возможности | ASUS TurboV, GPU Boost, MemOK! |
Как видите, спецификации ASUS P8Z68-V LX находятся на типичном для недорогих моделей уровне. Добавим, что благодаря применению форм-фактора АТХ, материнская плата располагает большим количеством портов для установки плат расширения. С особенностями дизайна мы познакомим вас в соответствующем разделе, а пока рассмотрим комплект поставки и фирменные особенности.
Комплект поставки
Как и полагается недорогим продуктам, системная плата ASUS P8Z68-V LX поставляется в скромной картонной коробке, габариты которой едва превышают размеры самого изделия. Честно говоря, не понятно, как туда умещается еще и комплект поставки, хотя ответ оказался достаточно тривиален, но мы озвучим его немного позже. Дизайн упаковки выполнен в стиле характерном для всех системных плат ASUS последнего поколения. Лицевая сторона может поведать о названии модели, отличительных особенностях и наличии фирменных технологий.
Среди возможностей, которые обеспечиваются чипсетом Intel Z68 Express, можно отметить поддержку технологии LucidLogix Virtu и Intel Smart Response. Первая технология нам уже хорошо знакома, она позволяет гибко использовать ресурсы встроенной и дискретной видеокарт. Вторая же призвана увеличить производительность дисковой подсистемы путем использования отдельного накопителя SSD для кэширования часто используемых данных. К фирменным технологиям ASUS можно отнести наличие аппаратных контроллеров EPU и TPU, отвечающих за энергосбережение и разгон соответственно, а также графический интерфейс прошивки UEFI BIOS. Кроме того, ASUS P8Z68-V LX поддерживает функцию GPU Boost, которая, как следует из названия, предназначена для разгона встроенного в процессоры Intel Sandy Bridge графического ядра.
Обратная сторона, кроме схематического изображения и кратких характеристик системной платы, содержит расширенное описание ключевых фирменных технологий.
Комплект поставки ASUS P8Z68-V LX включает:
- заглушку на заднюю панель I/O Shield;
- два кабеля SATA 6 Гбит/с;
- DVD-диск с драйверами и программным обеспечением;
- подробное руководство пользователя.
Набор аксессуаров очень скромный, если не сказать «бедный»! Пара дополнительных кабелей SATA и набор фирменных коннекторов Q-Connectors уж точно не помешали бы.
Дизайн
Материнская плата ASUS P8Z68-V LX выполнена в форм-факторе АТХ, но размеры печатной платы составляют 305 x 229 мм, что на 15 мм уже стандарта. Это означает, что правый край платы не имеет точек крепления, так что нужно соблюдать осторожность при манипуляциях с модулями памяти и кабелем питания АТХ24.
Расположение разъемов близкое к классическому, свободное размещение компонентов на РСВ гарантирует удобство при самостоятельной сборке системного блока. Плата основана на наборе системной логики Intel Z68 Express, который, как мы уже говорили, сочетает полноценную поддержку Intel Sandy Bridge серии «К» с возможностью использования интегрированной видеокарты Intel HD Graphics. Благодаря технологии LucidLogix Virtu можно автоматически переключаться между встроенным видеоядром и дискретным акселераторами в зависимости от характера и тяжести нагрузки, а также пользоваться технологиями аппаратной обработки видео Clear Video HD и ускорения кодирования медиаконента Quick Sync.
Возможности чипсета позволяют устанавливать на плату любые процессоры Intel Celeron, Pentium и Core i3/i5/i7 в исполнении LGA1155, а четыре слота для оперативной памяти рассчитаны на поддержку SDRAM DDR3 суммарным объемом до 32 Гбайт. Поддерживается частота работы модулей ОЗУ до 2200 МГц включительно. Несмотря на заявленную поддержку AMD CrossFireX, ASUS P8Z68-V LX располагает только одним полноценным слотом PCI-Express 2.0 x16, в то время как ко второму разъему подведены всего четыре линии PCI-E 2.0. Такая схема вряд ли подойдет при организации полноценного AMD CrossFireX, но вполне сгодится для установки контроллеров, требовательных к пропускной способности интерфейса. Для установки плат расширения предназначены три слота PCI, которые реализованы на базе моста-переходника ASMedia ASM1083. Также имеются два порта PCI-E 2.0 x1, которые делят пропускную способность с разъемом PCI-E 2.0 x16@x4. Это означает, что при использовании хотя бы одного из слотов PCI-E 2.0 x1 второй по счету порт PCI-E 2.0 x16 автоматически переключается в режим x16@x2.
Дисковая подсистема реализована исключительно за счет возможностей системной логики: два порта SATA 6 Гбит/с и четыре SATA 3 Гбит/с. Поддерживаются технология Intel Smart Response и возможность создания RAID-массивов уровней 0, 1, 5 и 10. Дополнительных каналов SATA, а также портов eSATA и ATA-133 нет. Отметим, что все чипсеты Intel Z68 Express изначально лишены ошибки, которая вызывала сбои подсистемы хранения данных в ранних ревизиях наборов системной логики для LGA1155.
Для подключения периферии ASUS P8Z68-V LX предлагает 12 портов USB 2.0 и пару разъемов USB 3.0. Для поддержки двух последних имеется дополнительный чип ASMedia ASM1042. Заметим, что на плате зарезервировано место для установки еще одного контроллера высокоскоростной последовательной шины третьей ревизии, но в данной модели он не применяется. Поддержка локальной сети реализована на базе вполне надежного NIC Realtek 8111E, который поддерживает скорости до 1000 Мбит/с включительно. Ничего необычного нет и в организации аудиоподсистемы, где применяется восьмиканальный HD-аудиокодек Realtek ALC887. Для вывода цифрового звукового потока есть оптический выход S/PDIF.
Конфигурация задней панели ASUS P8Z68-V LX обусловлена поддержкой платой встроенной графики:
- комбинированный порт PS/2;
- четыре разъема USB 2.0 и пара USB 3.0;
- сетевой порт RJ-45;
- видеовыходы: D-SUB, DVI-D, HDMI;
- шесть аналоговых аудиопортов;
- оптический выход S/PDIF.
Отметим, что одновременное использование DVI-D и HDMI невозможно, но это ограничение связано с особенностями интегрированного в Sandy Bridge графического ядра, а не материнской платы.
Подсистема питания ASUS P8Z68-V LX сочетает черты, характерные для недорогих моделей, с особенностями, которые чаще встречаются у производительных системных плат. Так, «материнка» оснащена дополнительным восьмиконтактным разъемом EPS12V, а VRM выполнен по шестиканальной схеме, где четыре фазы формируют напряжения для вычислительных ядер, а оставшиеся две — для логики Uncore. В то же время, силовые элементы лишены радиаторов, что может привести к их перегреву при разгоне процессоров со значительным повышением напряжения. Схема преобразователя управляется ШИМ-контроллером EPU ASP1000RM, истинного производителя которого установить нам так и не удалось.
Система охлаждения ASUS P8Z68-V LX представлена единственным плоским радиатором на микросхеме Intel Z68 Express. В данном случае, применение столь простой конструкции абсолютно оправдано, ведь тепловыделение чипсета не превышает 6 ватт.
Для подключения вентиляторов плата оснащена четырьмя разъемами, причем два из них поддерживают управление скоростью вращения крыльчаток посредством широтно-импульсной модуляции (PWM). Из дополнительных особенностей, призванных облегчить процесс разгона на ASUS P8Z68-V LX, отметим кнопку MemOK!, расположенную рядом с разъемом ATX24, и микропереключатель ТPU, который притаился в нижней части платы, возле третьего по счету порта PCI. Первая предназначена для безопасного старта системы в случае установки неработоспособных параметров ОЗУ, а второй активирует функцию автоматического разгона.
На наш взгляд, дизайн материнской платы ASUS P8Z68-V LX выполнен весьма удачно, а применение качественной элементной базы давно стала стандартом и не нуждается в отдельных комментариях. Расположение слотов и разъемов обеспечивает удобство сборки, а достаточно мощная подсистема электропитания обещает некоторый разгонный потенциал. Единственно, мы бы хотели видеть радиаторы на силовых элементах VRM центрального процессора, наличие которых самым положительным образом сказываются на стабильности работы в режиме повышенного быстродействия.
UEFI Setup
Как и большинство современных системных плат, ASUS P8Z68-V LX в качестве прошивки использует Unified EFI. Нет никакого смысла перечислять все преимущества, что дает использование нового интерфейса, поэтому сразу перейдем к рассмотрению фирменного UEFI BIOS, которым оснащена участница сегодняшнего тестирования. Разработчики ASUS основательно переработали стандартный микрокод AMI, добавив него режим EZ Mode и много других полезностей. Особенности прошивок системных плат ASUS для процессоров LGA1155 были подробным образом рассмотрены во время обзора P8P67 Pro, поэтому мы остановимся только на основных моментах.

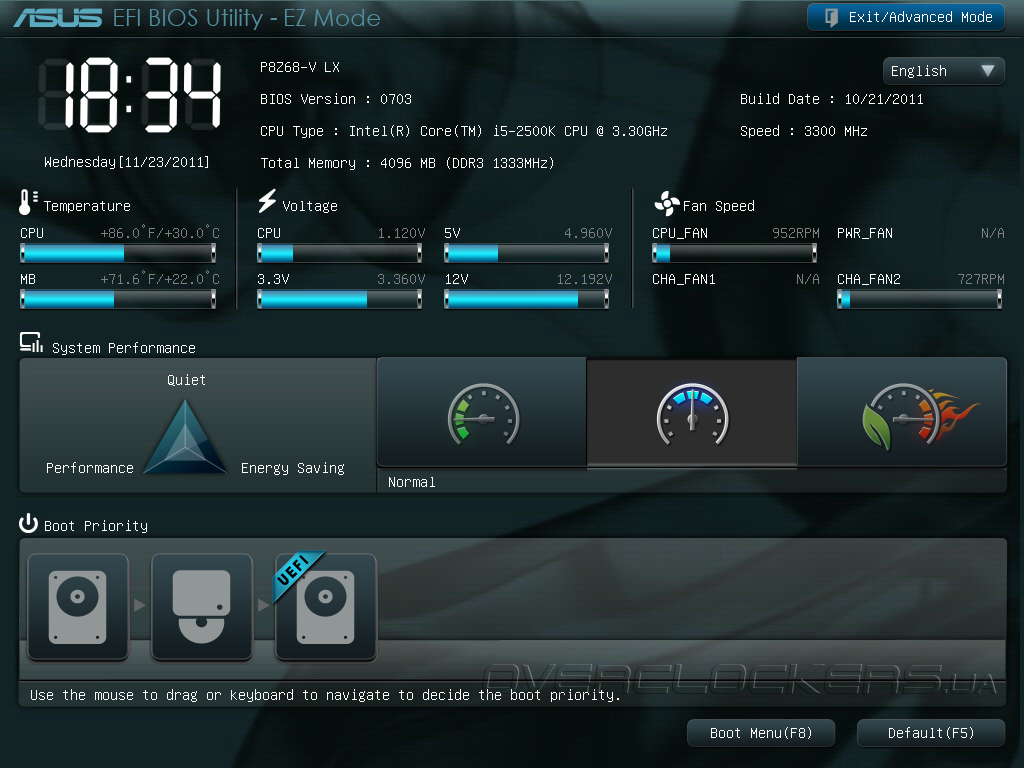

Сразу после входа в меню прошивки мы попадаем в режим EZ Mode, в котором отображаются дата, время, показания датчиков аппаратного мониторинга, а также можно выбрать загрузочное устройство и задать профиль быстродействия.
Мы уже говорили, что, будь в EZ Mode возможность установки даты и времени, множество пользователей могли бы вовсе ограничиться использованием этого режима. В то же время, все настройки, связанные с разгоном скрываются в меню Advanced Mode. Во вкладке Main пользователь имеет возможность настроить системные часы, выбрать язык отображения меню и установить параметры безопасности.

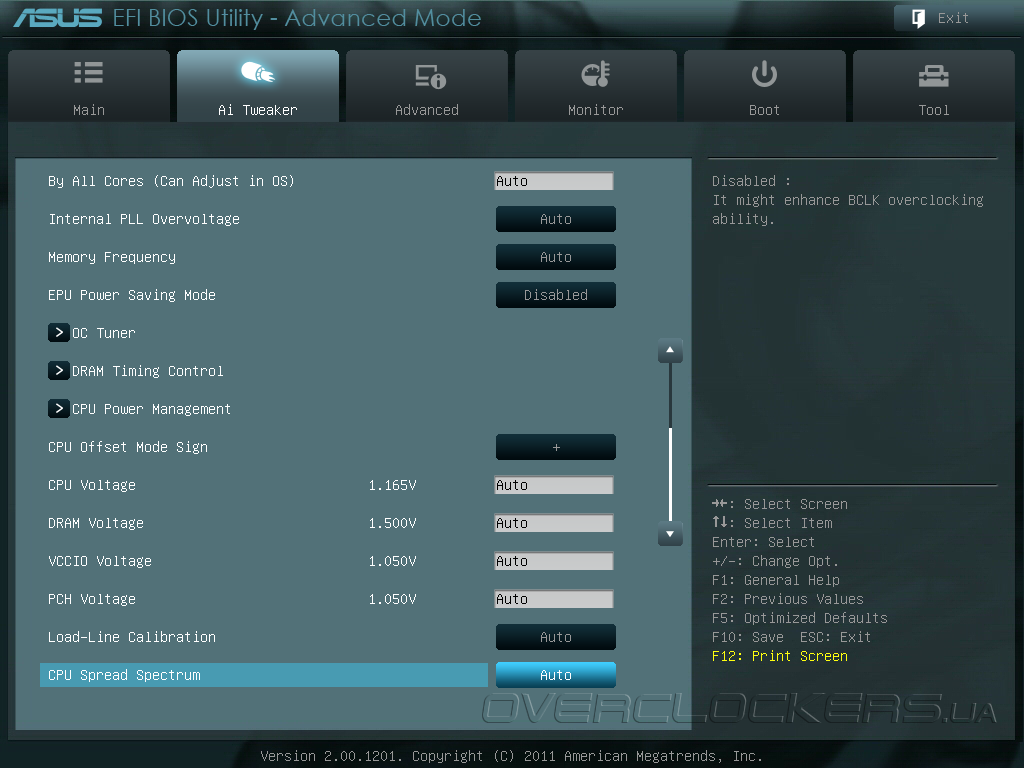

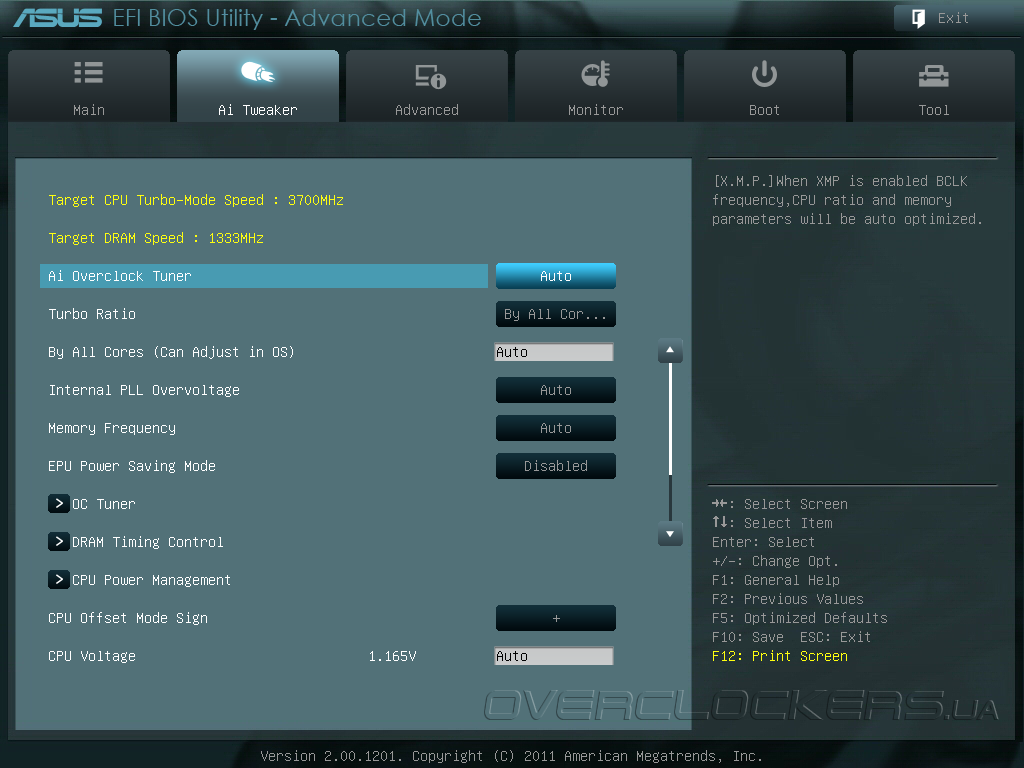

Меню Ai Tweaker содержит все основные параметры разгона системной платы, такие как изменение базовой частоты, управление множителем центрального процессора и настройки параметров ОЗУ. Здесь же можно активировать Internal PLL Overvoltage, задать режим работы технологии Intel Turbo Boost и активировать автоматический разгон OC Tuner. Отдельно следует отметить своеобразное функционирование технологии Turbo Boost в режиме Auto, когда она работает с установкой By All Cores по умолчанию. В этом случае частота всех процессорных ядер нашего Core i5-2500K синхронно повышалась на 400 МГц. Обратите внимание на опцию EPU Power Saving Mode, включение которой активирует режим энергосбережения.

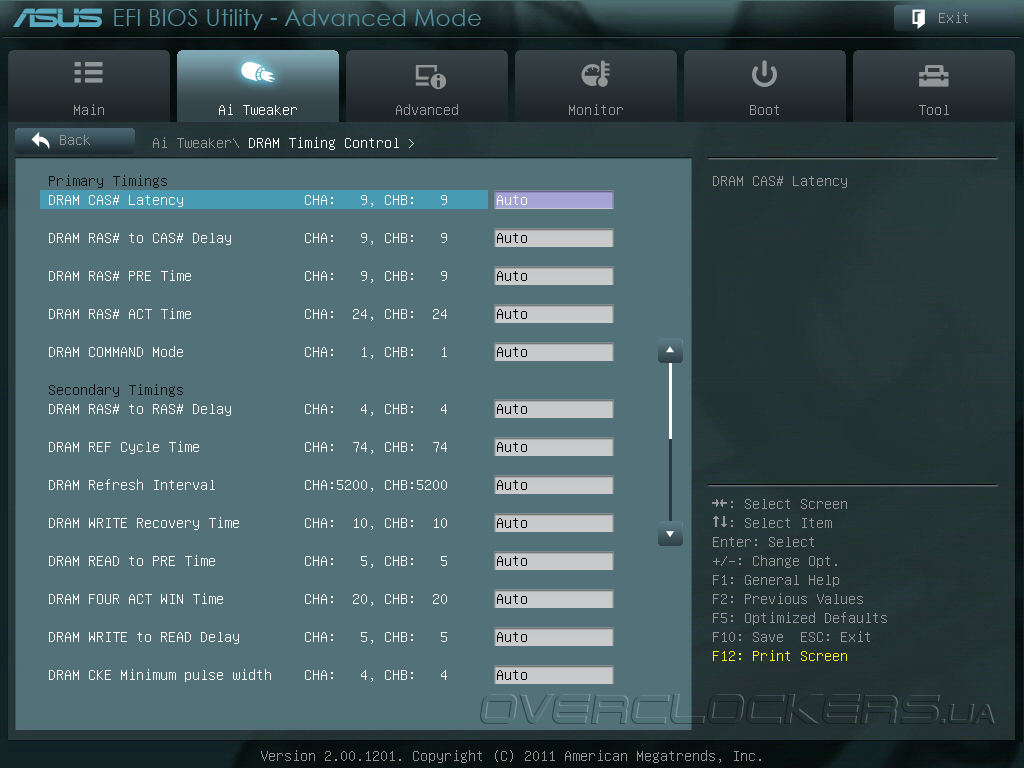

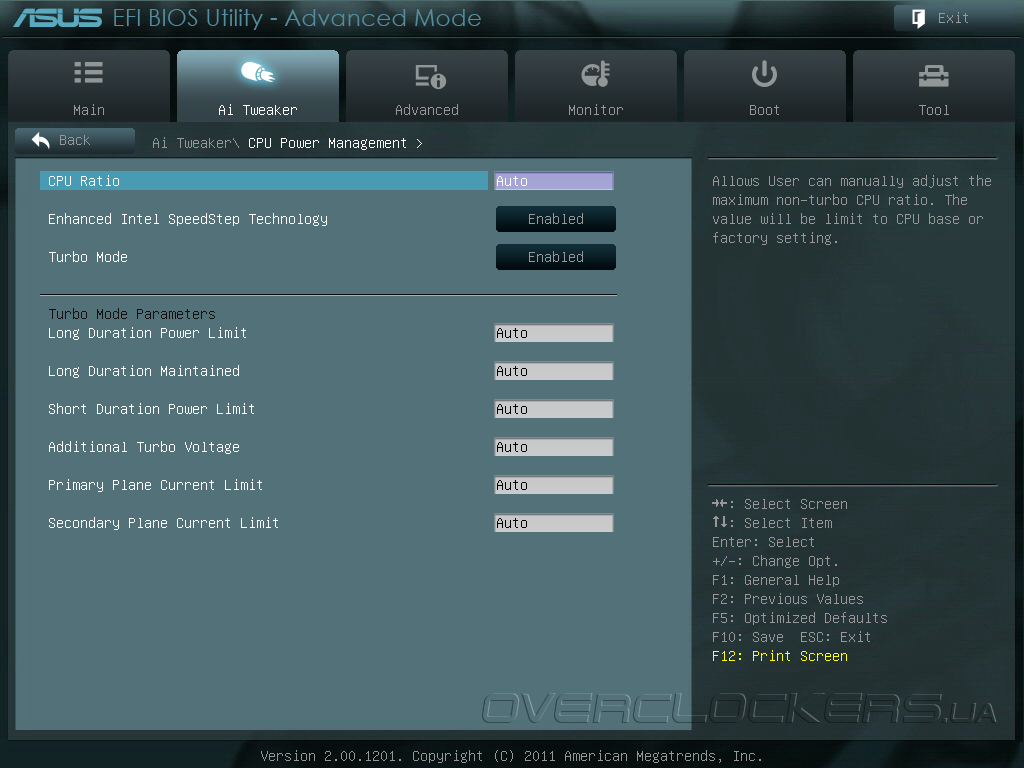

Вкладка DRAM Tuning Control позволяет настроить основные и множество дополнительных задержек модулей ОЗУ, а в подменю CPU Power Manager можно задать параметры работы подсистемы питания процессоров Intel Sandy Bridge.
Возможности управления напряжениями у материнской платы ASUS P8Z68-V LX значительно скромнее, чем у старшей сестры серии Pro, что вполне логично, учитывая рыночное позиционирование последней. Прошивка участницы сегодняшнего тестирования позволяет изменять лишь четыре основных системных напряжения. Также доступно управление функцией Load-line Calibration, правда, управлять величиной обратной связи, в отличие от старшей модели, нельзя.
Перечень и пределы изменения питающих напряжений представлены в таблице:
| Параметр | Диапазон изменений, В | Шаг, В |
| CPU Voltage | –0,315...+0,635 | 0,005 |
| DRAM Voltage | 1,185—2,135 В | 0,005 |
| VCCIO Voltage | 0,735—1,685 В | 0,005 |
| PCH Voltage | 0,735—1,685 В | 0,005 |
Набор невелик, для умеренного разгона вполне достаточно и этих возможностей. Впрочем, практические исследования потенциала расставят все на свои места.

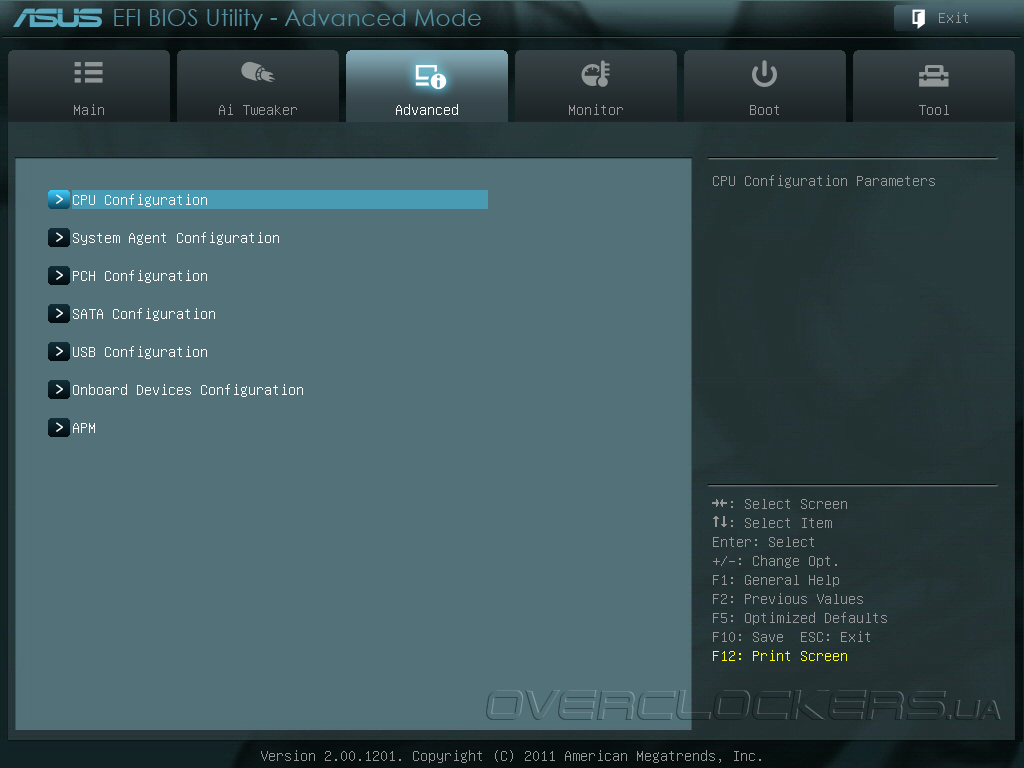

Меню Advanced включает в себя опции управления дисковой подсистемой, портами USB, периферийными контроллерами и встроенными функциями набора системной логики.

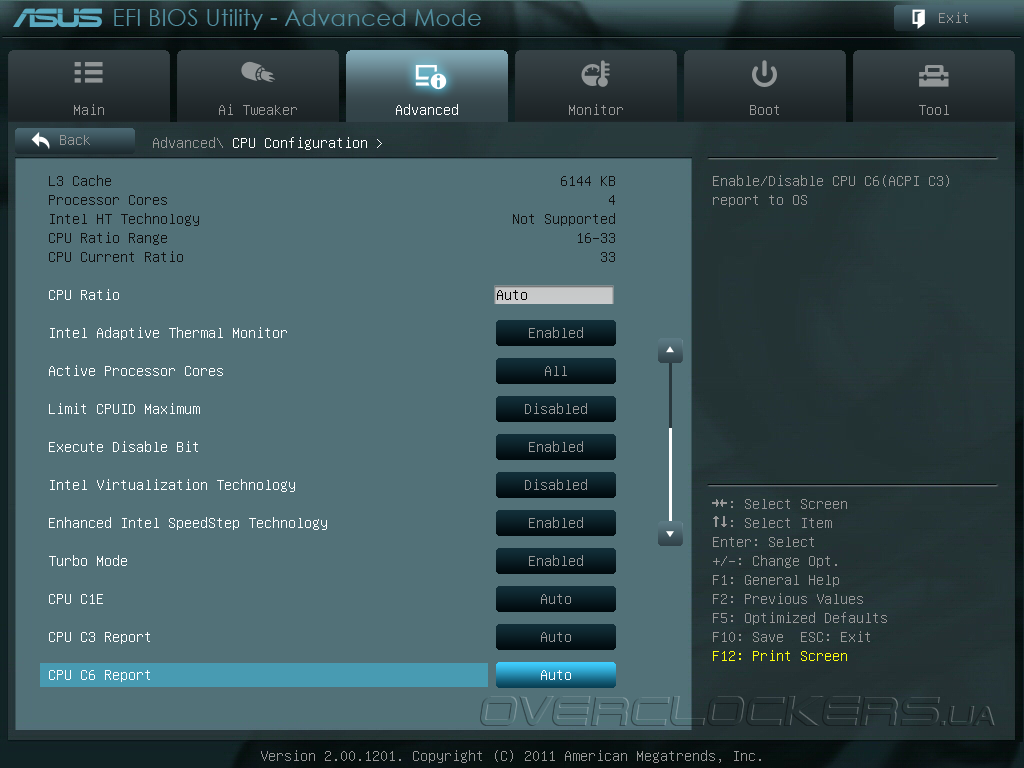

Здесь же, во вкладке CPU Configuration, можно настроить коэффициенты умножения для вычислительных ядер, активировать процессорные технологии и дополнительные опции энергосбережения.

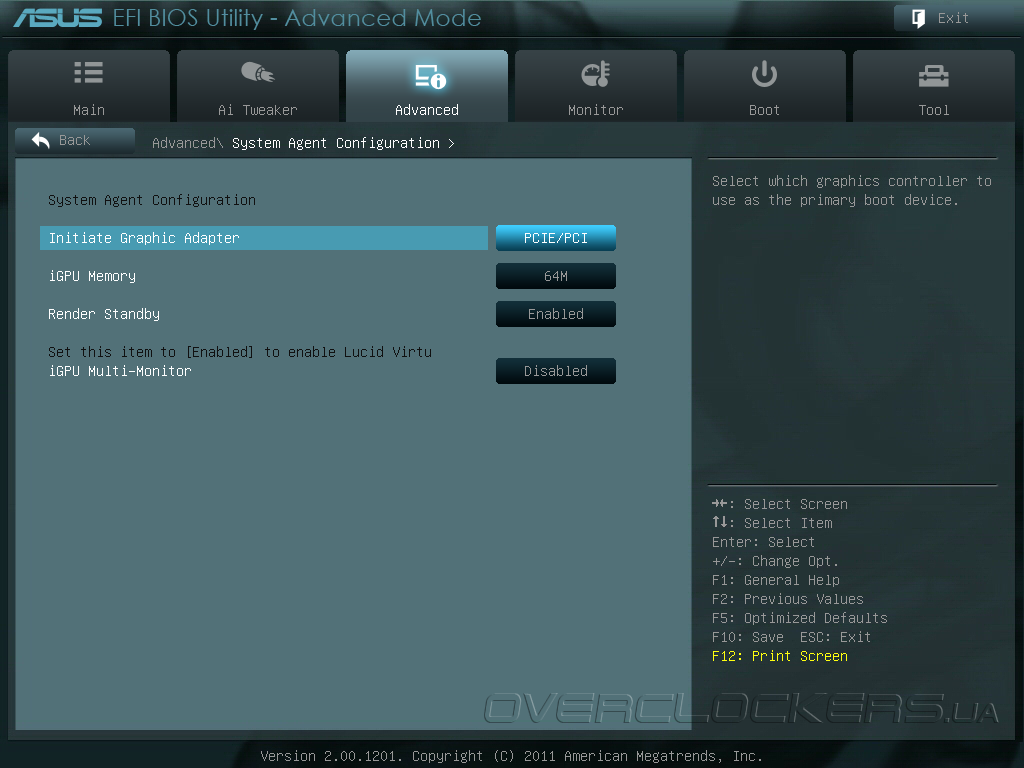

Еще один важный подпункт — System Agent Configuration, в котором сосредоточено управление видеоподсистемой и технологией LucidLogix Virtu.

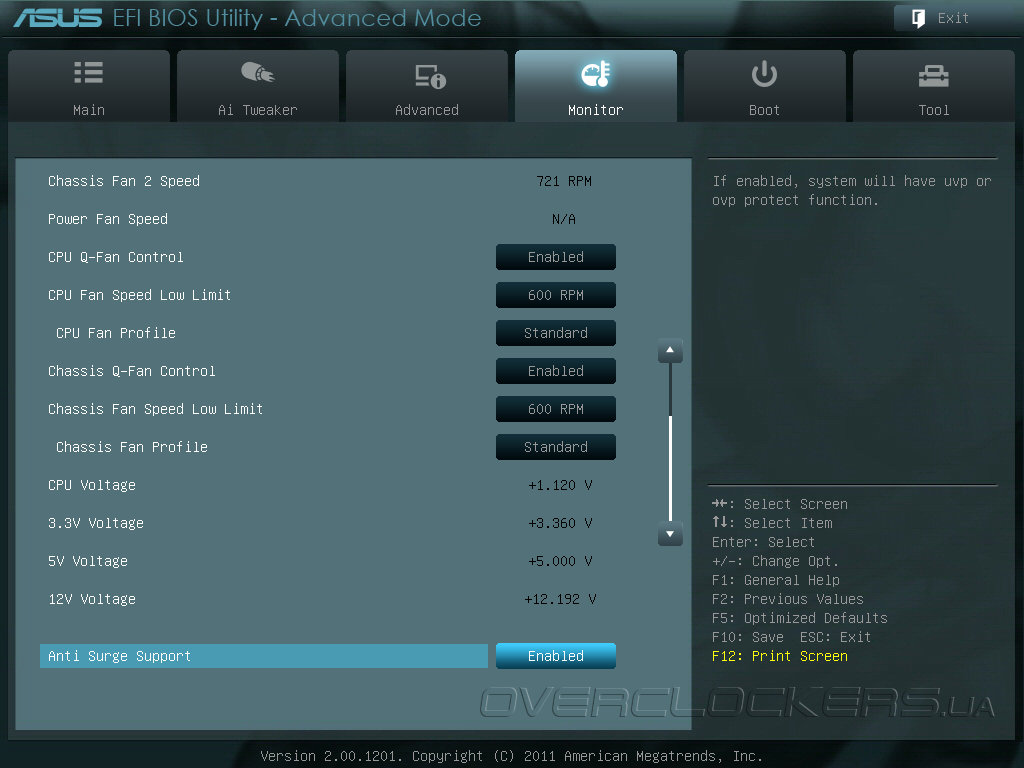

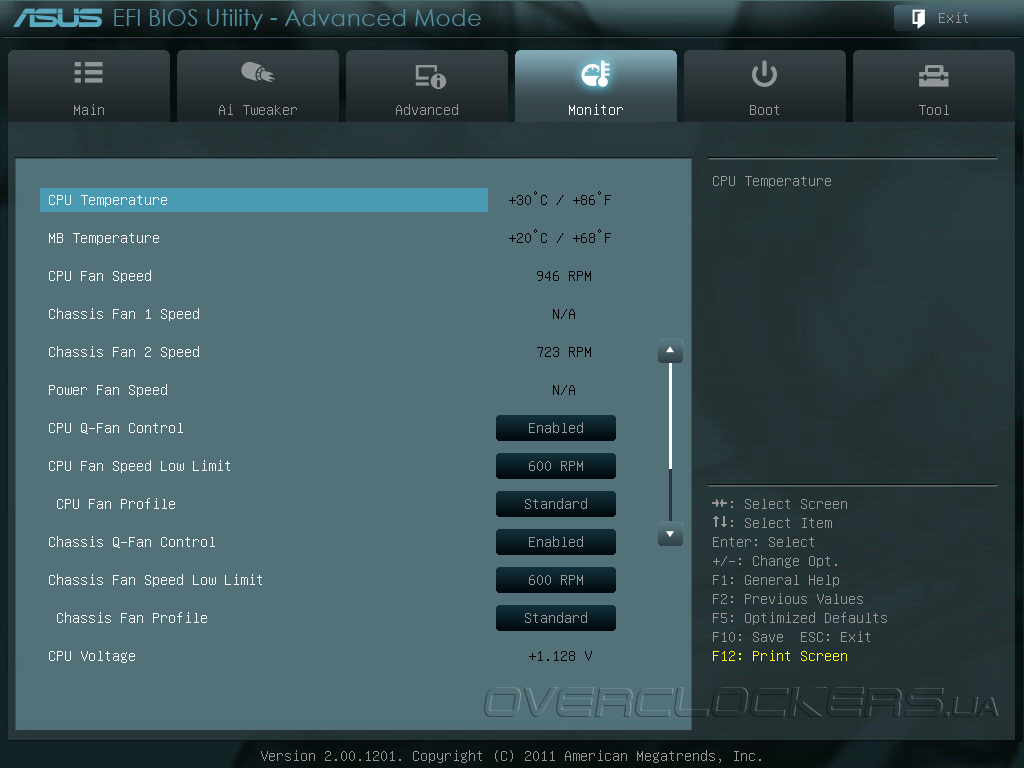

Последний раздел прошивки, который достоин упоминания это Monitor. Здесь кроме двух температур и четырех скоростей вентиляторов отображаются значения четырех питающих напряжений. Кроме того, пользователь может задавать автоматический или ручной режимы управления частотой вращения двух из четырех крыльчаток кулеров.
В завершение рассмотрения UEFI BIOS ASUS P8Z68-V LX отметим наличие встроенных утилит для обновления прошивки ASUS EZ Flash 2 Utility и управления профилями пользовательских настроек ASUS O.C. Profile.
Таким образом, функциональность микрокода ASUS P8Z68-V LX мало чем отличается от старших моделей, хотя в части возможностей разгона, особенно в управлении электропитания, есть определенные упрощения. А в остальном, это все тот же удобный и функциональный UEFI BIOS, который мы привыкли видеть на платах компании ASUS.
Комплектное ПО
Системная плата ASUS P8Z68-V LX снабжается диском с множеством полезных программ, среди которых наибольший интерес представляет AI Suite II, объединяющий несколько программных модулей, предназначенных для разгона, системного мониторинга и управления вентиляторами. Кроме того, есть возможность отображения показаний системного мониторинга с их сохранением в лог-файл, а также автоматическое обновление микрокода прошивки с серверов ASUS.
Подпрограмма ASUS TurboV EVO позволяет управлять основными параметрами разгона прямо из среды MS Windows. Доступно изменение базовой частоты, четырех напряжений, а также раздельное управление множителями вычислительных ядер.
Здесь же можно задействовать режим повышения быстродействия Auto Tuning, который задействует механизмы, аналогичные активации Auto OC из меню прошивки или включению микропереключателя TPU на РСВ.

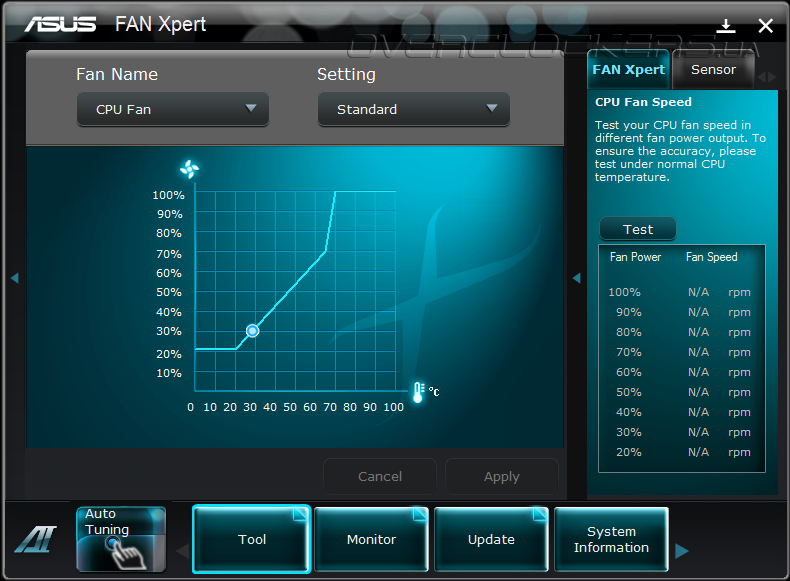

Следующая полезная утилита — ASUS FAN Expert, которая, как следует из названия, отвечает за регулировку частоты вращения крыльчаток вентиляторов, подключенных к четырехконтактным разъемам.
Для каждого из вентиляторов устанавливается режим работы в зависимости от показания температурных датчиков. Гибкость настройки, которую предлагает FAN Expert, куда больше возможностей раздела Monitor прошивки UEFI BIOS.
Модуль ASUS Probe II отвечает за аппаратный мониторинг основных компонентов системной платы. Кроме отображения показаний задаются предельные значения параметров, по достижению которых можно настроить подачу звуковой сигнализации или даже отключение ПК.

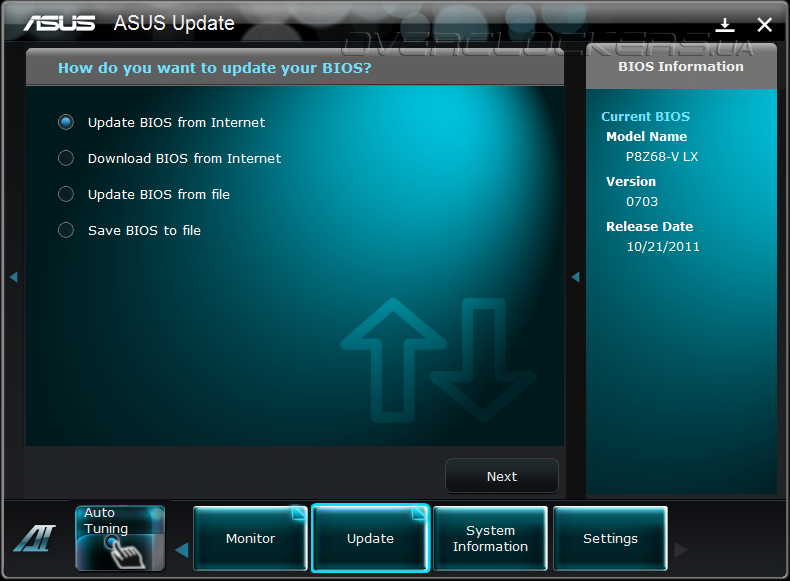

Последняя подпрограмма, заслуживающая внимания — ASUS Update, которая предназначена для работы с микрокодом прошивки системной платы. Пользователь может создать резервную копию, записать EEPROM из файла или загрузить обновление прошивки из сети Интернет. Программа работает абсолютно стабильно, хотя, многие предпочтут использовать встроенную в UEFI BIOS утилиту ASUS EZ Flash 2, как более надежный способ.
Программный комплекс AI Suite II мы видим не впервые, его функциональность и стабильность не вызывают особых нареканий и могут служить поучительным примером для создания подобных программных продуктов. Единственное, к чему можно предъявить претензии — невозможность управления частотой и задержками ОЗУ, что сильно ограничивает возможности по тонкой настройке быстродействия из среды MS Windows.
Разгон
Честно говоря, мы не ждали особых чудес разгонного потенциала от ASUS P8Z68-V LX, но плата сумела нас приятно удивить. Запас прочности по базовой частоте оказался даже больше, чем у старшей модели ASUS P8P67 Pro, и составил ровно 107 МГц.
Конечно, для полноценного разгона этого совершенно недостаточно, но, вместе с увеличением множителя на четыре пункта, такая прибавка может дать прирост тактовой частоты в 428 МГц! Это касается «обычных» Intel Sandy Bridge, но наш Core i5-2500K имеет разблокированный множитель, чем мы и воспользовались. Увы, инженерные образцы Sandy Bridge, а у нас именно такой процессор, никак не реагируют на активацию Internal PLL Overvoltage, так что о частотах в 5ГГц и выше можно смело забыть. Впрочем, это никак не помешало нам поднять тактовую частоту нашего Core i5-2500K при использовании ASUS P8Z68-V LX до 4800 МГц. Для этого потребовалось лишь установить соответствующее значение коэффициента умножения в разделе CPU Configuration и добавить +0,2 В к напряжению Vcore. В таком режиме система без малейших проблем проходила стресс-тестирование в программе LinX, при этом энергосберегающие технологии продолжали функционировать, понижая частоту и напряжение на вычислительных ядрах.
Исследование разгонного потенциала завершил эксперимент с автоматическим определением оптимальных параметров быстродействия. Активация функции Auto OC привела к повышению BCLK до 103 МГц с одновременным увеличения до 42 множителя на процессорных ядрах, что в итоге дало 4327 МГц тактовой частоты. При этом напряжение Vcore составило 1,328 В, а модули оперативной памяти работали на частоте 1648 МГц с задержками 9-9-9-24-1Т.
Заметим, что точно такие же результаты автоматического разгона были достигнуты и на ASUS P8P67 Pro, что наводит на мысль об использовании неких предустановленных профилей. В любом случае, такой режим обеспечит ощутимый прирост быстродействия, так что может быть рекомендован к использованию для новичков или пользователей, не жалеющих постигать премудрости оверклокинга.
Таким образом, разгонный потенциал материнской платы ASUS P8Z68-V LX произвела неплохое впечатление. Конечно, для экстремального разгона плата вряд ли подойдет, но для умеренного разгона может стать очень неплохим вариантом.
Тестовый стенд
Быстродействие материнской платы ASUS P8Z68-V LX мы сравнивали с ASUS P8P67 Pro. Обе участницы тестирования работали в составе следующей конфигурации:
- процессор: Intel Core i5-2500K (3,3 ГГц);
- кулер: Zalman CNPS10X Flex;
- память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
- видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
- блок питания: Seasonic X-650 (650 Вт).
- ASUS P8Z68-V LX — UEFI 7003 от 15.11.2011;
- ASUS P8P67 Pro — UEFI 2001 от 20.09.2011.
Методология тестирования производительности осталась прежней: мы повторяем каждые тест минимум три раза, после чего рассчитываем среднее значение. Если какой-то из результаты сильно отличается от двух других — тесты повторяются до получения результата, близкого к нормальному распределению. Перечень тестового ПО следующий:
- AIDA64 2.00.1700 (Cache & Memory benchmark);
- Futuremark PCMark 07;
- Futuremark 3DMark 11;
- FarCry 2;
- Colin McRae: DiRT 3;
- Tom Clancy's H.A.W.X. 2 benchmark.
Результаты тестирования
Синтетические тесты пропускной способности оперативной памяти дают представление о латентности и быстродействии выполнения низкоуровневых операций чтения, записи и копирования в ОЗУ.
В низкоуровневых тестах пропускной способности ОЗУ ASUS P8Z68-V LX оказалась немного проворнее старшей модели, хотя преимущество настолько мало, что вряд ли будет оказывать существенное влияние в реальных приложениях.
В комплексном тестовом пакете Futuremark PCMark 7 производится оценка уровня быстродействия в задачах, типичных для модели повседневного использвоания среднестатистического домашнего ПК.
Во всех тестовых сценариях, исключая Computaion, в котором симулируется нагрузка расчетного характера, ASUS P8Z68-V LX уверенно опережает соперницу, так что в данном случае есть подозрение на неудачную прошивку UEFI BIOS у последней.
Полусинтетический тест Futuremark 3DMark 11 позволяет оценить быстродействие графической подсистемы в приложениях, использующих API DirectX 11 и расчеты реалистичной физической модели.
При использовании профиля Performance интегральный показатель быстродействия обеих участниц тестирования практически совпадает. Лишь в подтесте расчета физической модели, где активно используются вычислительные ресурсы центрального процессора, наблюдается небольшое преимущество ASUS P8Z68-V LX, что, впрочем, не дает никаких преференции при выведении общего балла.
Последней идет группа тестов, представляющая немалый интерес для подавляющего большинства пользователей. Как вы уже догадались, речь пойдет о современных 3D-играх. Для минимизации влияния видеокарты на результаты тестирования все замеры быстродействия выполнялись в разрешении 1680х1050 при отключенном полноэкранном сглаживании и высоких настройках качества.
В гоночном симуляторе Colin McRae: DiRT 3 и шутере от первого лица Far Cry 2 невозможно определить лидера тестирования, в то же время в игре Tom Clancy's H.A.W.X. 2, которая активно использует ресурсы центрального процессора, преимущество ASUS P8Z68-V LX очевидно, что позволяет рассуждать о более качественном микрокоде прошивки у последней.
Выводы
Не так часто в нашу тестовую лабораторию попадают продукты с таким хорошим соотношением богатства набора потребительских характеристик и умеренной розничной цены. И материнская плата ASUS P8Z68-V LX относится к их числу. Модель практически лишена избыточной функциональности, но в то же время предлагает всё самое необходимое для построения производительного ПК. Да, плата не поддерживает организацию конфигураций AMD CrossFireX и NVIDIA SLI, лишена множества дополнительных контроллеров, вычурных систем охлаждения, а её комплект поставки иначе как бедным не назовешь. Зато, ASUS P8Z68-V LX демонстрирует отличный уровень быстродействия, предлагает большое количество слотов для установки карт расширения, располагает достаточно мощной силовой подсистемой, удобным и функциональным UEFI BIOS, и даже демонстрирует приличный разгонный потенциал. Не стоит забывать, что поддержка интегрированной графики дает возможность подкопить средства на производительную видеокарту. Чтобы оставаться абсолютно спокойными, мы бы предпочли увидеть хоть какие-то радиаторы на силовых элементах VRM центрального процессора.
