| Модель | Z77 Express | Z75 Express | H77 Express | B75 Express | Q77 Express | Q75 Express |
| Технологический процесс | 65 нм | 65 нм | 65 нм | 65 нм | 65 нм | 65 нм |
| Полная поддержка процессоров серии K | + | + | – | – | – | – |
| Поддержка CrossFireX/SLI | + | + | – | – | – | – |
| Конфигурация PCI-Express 3.0 | x16, x8+x8, x8+x4+x4 | x16, x8+x8 | x16 | x16 | x16 | x16 |
| Количество линий PCI-Express 2.0 | 8 | 8 | 8 | 8 | 8 | 8 |
| Поддержка PCI | – | – | – | + | + | + |
| Встроенное видеядро (в процессор) | Intel HD Graphics 2500/4000 | Intel HD Graphics 2500/4000 | Intel HD Graphics 2500/4000 | Intel HD Graphics 2500/4000 | Intel HD Graphics 2500/4000 | Intel HD Graphics 2500/4000 |
| Возможность разгона видеоядра | + | + | + | + | + | + |
| Порты USB | 14 (4х USB3.0, 10x USB2.0) | 14 (4х USB3.0, 10x USB2.0) | 14 (4х USB3.0, 10x USB2.0) | 12 (4х USB3.0, 8x USB2.0) | 14 (4х USB3.0, 10x USB2.0) | 14 (4х USB3.0, 10x USB2.0) |
| Serial ATA | 2x SATA 6Gb/s 4x SATA 3Gb/s | 2x SATA 6Gb/s 4x SATA 3Gb/s | 2x SATA 6Gb/s 4x SATA 3Gb/s | 1x SATA 6Gb/s 5x SATA 3Gb/s | 2x SATA 6Gb/s 4x SATA 3Gb/s | 1x SATA 6Gb/s 5x SATA 3Gb/s |
| AHCI | + | + | + | + | + | + |
| RAID 0/1/5/10 | + | + | + | – | + | – |
| Smart Response | + | – | + | – | + | – |
| Intel AMT | – | – | – | – | + | – |
Intel Z75 Express
Как и другие представители продуктовой линейки системной логики Intel 7-й серии Z75 Express имеет одночиповую компоновку. Единственная микросхема — PCH (Platform Controller Hub) отвечает за подключение и работу периферийных устройств, в то время как основные компоненты системы, такие как контроллер оперативной памяти и шины PCI Express, интегрированы в CPU.
Для связи чипсета и центрального процессора используется шина DMI 2.0, а для вывода изображения от встроенного графического ядра предназначен интерфейс FDI — Flexible Display Interface. Системная логика Intel Z75 Express совместима с любыми моделями Sandy Bridge и Ivy Bridge, включая оверклокерские модификации из серии «К». Микросхема PCH изготавливается с соблюдением 65-нм техпроцесса, имеет TDP на уровне 6,7 Вт, а среди других чипсетов Intel 7-й серии её можно идентифицировать по маркировке SLJ87.
На самом деле, отличия новинки от системной логики Intel Z77 Express минимальны, в младшей модели отключена технология Intel Smart Response, а также блокирована возможность разделения 32 процессорных линий PCI Express 3.0 по схеме «8+4+4». Все остальные функции, такие как поддержка двух устройств SATA 6 Гбит/с и четырех SATA 3 Гбит/с, восьми линий PCI-E 2.0 и 14 портов USB, четырех из которых поддерживают третью ревизию универсальной последовательной шины, оставлены без изменений. Для дисковых накопителей доступны режим работы AHCI, фирменные технологии Intel Rapid Start и Smart Connect, а также функция построения массивов RAID уровней 0, 1, 5 и 10. Ограничения совсем незначительные, зато, оптовая стоимость чипсета Intel Z75 Express составляет «всего» $40 долларов США против $48 за старшую модель. Это дает возможность производителям системных плат создавать модели для экономных любителей разгона. Именно к таким продуктам относится героиня сегодняшнего обзора — ASRock Z75 Pro3.
ASRock Z75 Pro3
Эта «материнка», предназначенная для эксплуатации процессоров Intel в исполнении LGA1155, обладает не только весьма привлекательной ценой, но также оригинальной конструкцией. Насколько эта модель соответствует ожиданиям потенциальных покупателей — вы обязательно узнаете во время тестирования, а пока, предлагаем ознакомиться со спецификациями новинки.
| Модель | ASRock Z75 Pro3 |
| Чипсет | Intel Z75 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 1 PCI Express 3.0 x16 1 PCI Express 2.0 x16@x4 1 PCI Express 2.0 x1 |
| Слоты PCI | 2 (ASMedia ASM1083) |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, D-Sub |
| Количество подключаемых вентиляторов | 5 (2 x 4pin и 3 x 3pin) |
| Порты PS/2 | 1 (клавиатура) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 8 x 2.0 (4 разъема на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | – |
| Встроенная сеть | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| COM | + (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 193 |
| Дополнительные возможности | AMD CrossFireX (х16+х4), разъем для подключения IR-приемника |
В первую очередь, в глаза бросаются необычные компактные, как для форм-фактора АТХ, размеры печатной платы, а также минимальное использование дополнительных контроллеров. Вместе с тем, ASRock Z75 Pro3 предлагает все необходимые среднестатистическому пользователю возможности расширения.
Комплект поставки
Материнская плата поставляется в картонной коробке очень скромных размеров, в её оформлении угадывается фирменный стиль, характерный для современных продуктов ASRock. Центральную часть в дизайне лицевой стороны упаковки занимает логотип 555 XFast, который объединяет несколько технологий, увеличивающих продуктивность системной платы.
Обратная сторона коробки раскрывает суть работы технологий 555 XFast. По заявлениям производителя, программа XFast RAM, создающая в области оперативной памяти виртуальный логический диск, способна в пять раз увеличить быстродействие в графическом редактора Adobe Photoshop. Путем оптимизации ресурсов сетевого подключения XFast LAN снижает задержки в онлайн-играх, а кэширующий драйвер XFast USB в несколько раз повышает скорость работы внешних накопителей при работе с мелкими файлами.
Что касается функций, которыми плату наделяет системная логика, то ASRock Z75 Pro3 поддерживает фирменные технологии Intel — Smart Connect и Rapid Start, а также Lucid Virtu MVP, которая позволяет объединять ресурсы встроенного и дискретного графических ускорителей. Остальные особенности, такие как возможность работы ОЗУ на частоте 2800 МГц, поддержка PCI Express 3.0 и наличие цифровой подсистемы электропитания Digi Power мы рассмотрим при изучении дизайна новинки.
Набор аксессуаров, который получит покупатель материнской платы, состоит из:
- заглушки на заднюю панель I/O Shield;двух кабелей SATA 6 Гбит/с;
- DVD-диска с программным обеспечением;подробного руководства пользователя;
- инструкции по работе с программным обеспечением;
- буклета с информацией о возможностях технологий 555 XFast.
Комплект поставки очень скромный, два лишних кабеля для подключения дисковых накопителей уж точно не помешали бы. Впрочем, для недорогих продуктов такой подход к формированию перечня дополнительных принадлежностей вполне оправдан, так как позволяет еще больше снизить розничную стоимость.
Дизайн
Одной из отличительных черт ASRock Z75 Pro3 являются её нестандартные габариты. Несмотря на использование форм-фактора АТХ, размеры печатной платы составляют всего 305 x 193 мм. Однозначно, эта самая узкая из всех протестированных в нашей лаборатории «материнок»! Тем не менее, разработчикам удалось размесить все основные компоненты на привычных местах, разве что силовая подсистема целиком расположилась справа от процессорного разъема.
Применение в качестве системной логики Z75 Express наделяет героиню сегодняшнего обзора совместимостью со всеми процессорами Intel в исполнении LGA1155, причем, обеспечивается полноценная работа с моделями из оверклокерской серии «К». Что касается работы с оперативной памятью, то ASRock Z75 Pro3 оснащена четырьмя слотами для установки модулей DIMM DDR3, максимальный объем памяти может достигать 32 ГБ. Владельцы 22-нм CPU могут выбрать для ОЗУ режим работы 2800 МГц.
Графическая подсистема материнской платы представлена одним разъемом PCI Express 2.0/3.0 x16. Напомним, что поддержка третьей версии шины PCI Express доступная лишь обладателям Ivy Bridge. Также имеется слот PCI Express 2.0 х16@x4, подключенный к микросхеме PCH. Формально, новинка позволяет организовывать AMD CrossFireX, но не стоит забывать, что производительность такой конфигурации при использовании старших моделей видеокарт может быть далека от максимальной. Для установки плат расширения материнская плата предлагает один разъем PCI-E 2.0 x1 и пару слотов PCI, работа которых обеспечивается дополнительным контроллером ASMedia ASM1083.
Возможности ASRock Z75 Pro3 по работе с дисковыми накопителям и периферией базируются исключительно на функциях системной логики Intel Z75 Express. Материнская плата поддерживает подключение четырех жестких дисков с интерфейсом SATA 3 Гбит/с, а еще два устройства можно подсоединить к чипсетным портам SATA 6 Гбит/с. Для накопителей доступны режим работы AHCI, организация массивов RAID 0, 1, 5 и 10, поддерживается функция Intel Rapid Start. Ввиду конструктивных ограничений системной логики новинка лишена технологии Intel Smart Response. Обращаем ваше внимание на необычное расположение разъемов для подключения дисковых накопителей: порты SATA 6 Гбит/с находятся в непосредственной близости от слотов ОЗУ, а четыре интерфейса SATA 3 Гбит/с располагаются на своем привычном месте — на правом нижнем крае печатной платы. Такая конфигурация позволит избежать проблем с прокладкой интерфейсных кабелей даже в случае установки длинных графических акселераторов с массивными системами охлаждения.
Конструкция ASRock Z75 Pro3 позволяет подключить восемь периферийных устройств USB 2.0, четыре соответствующих порта выведены на заднюю панель «материнки». Также, системная плата располагает четырьмя интерфейсами USB 3.0, за работу которых отвечает чипсет Intel Z75 Express. Два канала универсальной последовательной шины третьей версии выведены на заднюю панель, а еще два устройства можно подключить к внутренним разъемам. Сетевая подсистема реализована на базе HD-аудиокодека Realtek ALC892, а взаимодействие с локальной сетью Gigabit Ethernet возложено на контроллер Realtek ALC892. Отметим наличие у ASRock Z75 Pro3 внутреннего разъема для подключения COM-порта, а также поддержку ИК-приемника, который можно использовать для работы фирменного пульта дистанционного управления.
Таким образом, на задней панели ASRock Z75 Pro3 можно найти:
- порт PS/2 для подключения клавиатуры;
- четыре разъема USB 2.0 и два USB 3.0;
- видеовыходы D-SUB и HDMI;
- порт RJ-45 для подключения локальной сети;
- шесть аналоговых аудиовыходов.
Что тут говорить, наличие всего шести портов USB и отсутствие оптического аудиовыхода S/PDIF ничуть не радует, Кроме того, разработчики решили не устанавливать на плату видеовыходы DVI и DisplayPort. Несомненно, все эти меры направлены на снижение розничной стоимости, но, на сей раз инженеры ASRock несколько перестарались с экономией.
Силовая подсистема материнской платы построена по пятиканальной схеме, четыре фазы питают вычислительные ядра, а оставшаяся формирует напряжение для встроенного графического ядра. Дополнительное питание к узлу VRM подводится посредством восьмиконтактного разъема EPS12V, а за управление преобразователем напряжения отвечает ШИМ-контроллер L6718 производства STMicroelectronics. В качестве силовых элементов используются привычные полевые транзисторы, по две штуки на канал.
На первый взгляд конструкция силовой подсистемы не производит впечатления наличия хоть какого-то запаса прочности, впрочем, выводы можно сделать лишь после практического исследования разгонного потенциала.
Для подключения вентиляторов ASRock Z75 Pro3 предлагает пять разъемов, из которых два обладают возможностью управления скоростью вращения крыльчаток посредством ШИМ. Также, новинка позволяет эксплуатировать процессорные кулера, разработанные для платформы Intel LGA775. Для этого на печатной плате есть соответствующие отверстия для крепления. Система охлаждения героини сегодняшнего обзора состоит из двух небольших радиаторов. Один из них отводит тепло от полевых транзисторов преобразователя напряжения, а второй защищает от перегрева единственную микросхему системной логики.
Все элементы системы охлаждения крепятся подпружиненными пластиковыми защелками, так что в случае самостоятельно смены термоинтерфеса следует соблюдать осторожность! Учитывая упрощенный дизайн узла VRM можно предположить, что силовые элементы будут работать в чрезвычайно напряженном тепловом режиме, особенно, в случае повышения напряжения на центральном процессоре. Поэтому стоит позаботиться об эффективном охлаждении радиатора преобразователя силовой подсистемы.
В то же время, за нормальную работу чипсета даже при интенсивной нагрузке переживать не стоит, при его TDP, равном 6,7 Вт, даже небольшого плоского радиатора вполне достаточно.
В качестве промежуточного итога отметим, что ASRock Z75 Pro3 имеет весьма спорный дизайн. Очевидно, что главным приоритетом проектирования материнской платы было максимальное снижение стоимости продукта, следствием чего стало упрощение конструкции системы охлаждения и модуля VRM. Также, конфигурация задней панели не позволяет реализовать всех возможностей расширения системной логики в части работы с периферией и подключения мониторов. В то же время, несмотря на компактные размеры «материнки» разработчикам удалось расположить все основные компоненты на привычных местах, что, конечно, обрадует любителей самостоятельной сборки. UEFI Setup
Управляющий микрокод ASRock Z75 Pro3 основан на Unified EFI. Помимо графического интерфейса и поддержки дисковых накопителей объемом более 3 ТБ разработчики максимально использовали возможности программой платформы. По большому счету, прошивка участницы сегодняшнего тестирования практически не отличается от старшей модели ASRock Z77 Extreme6, заслужившей очень высокие оценки за качество исполнение и удобство меню настройки.

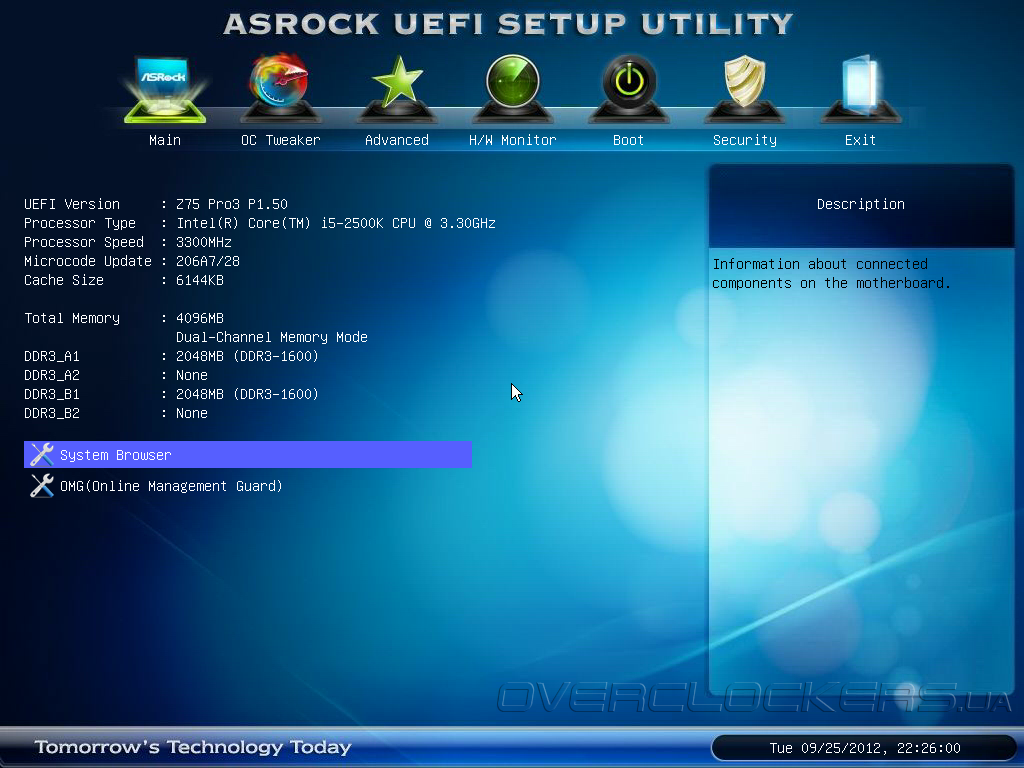

После входа в прошивку мы попадаем во вкладку Main, в которой выводится информация о версии UEFI, а также установленных в системе процессоре и модулях ОЗУ. Заметим, что настройке даты и времени можно выполнить в любом окне интерфейса, для этого достаточно «кликнуть» мышью на часы, расположенные в правой нижней части экрана.

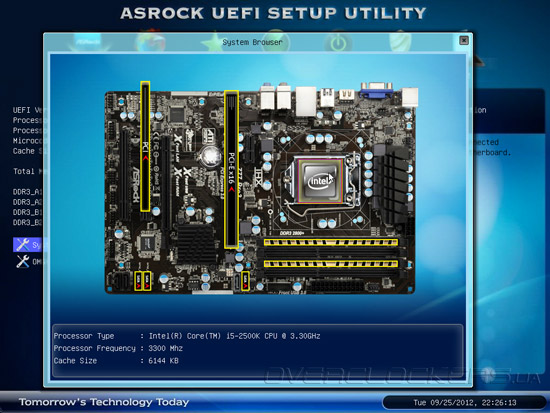

В окне Main можно встретить ярлыки System Browser и OMG (Online Management Guard), которые существенно расширяют стандартную функциональность прошивки. System Browser позволяет просматривать характеристики и подробную информацию о текущем режиме работы основных компонентов системы. Для этого достаточно подвести курсор в нужное место на схематическом изображении системной платы.

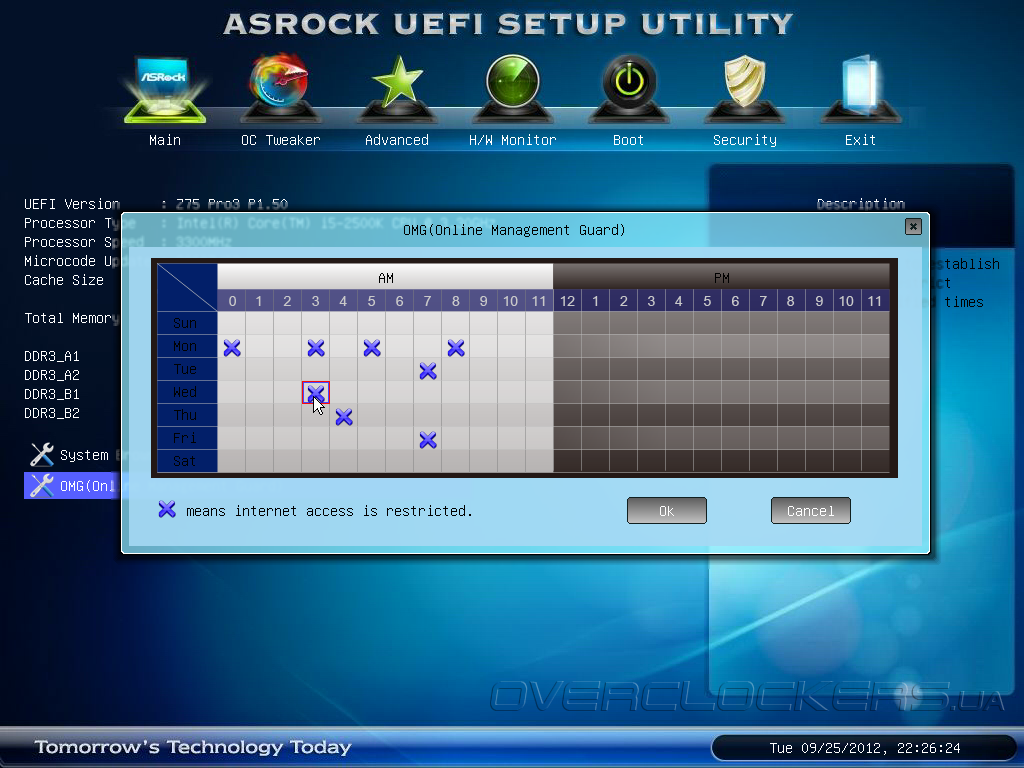

Функция OMG дает возможность блокирования доступа к локальной сети в соответствии с расписанием.

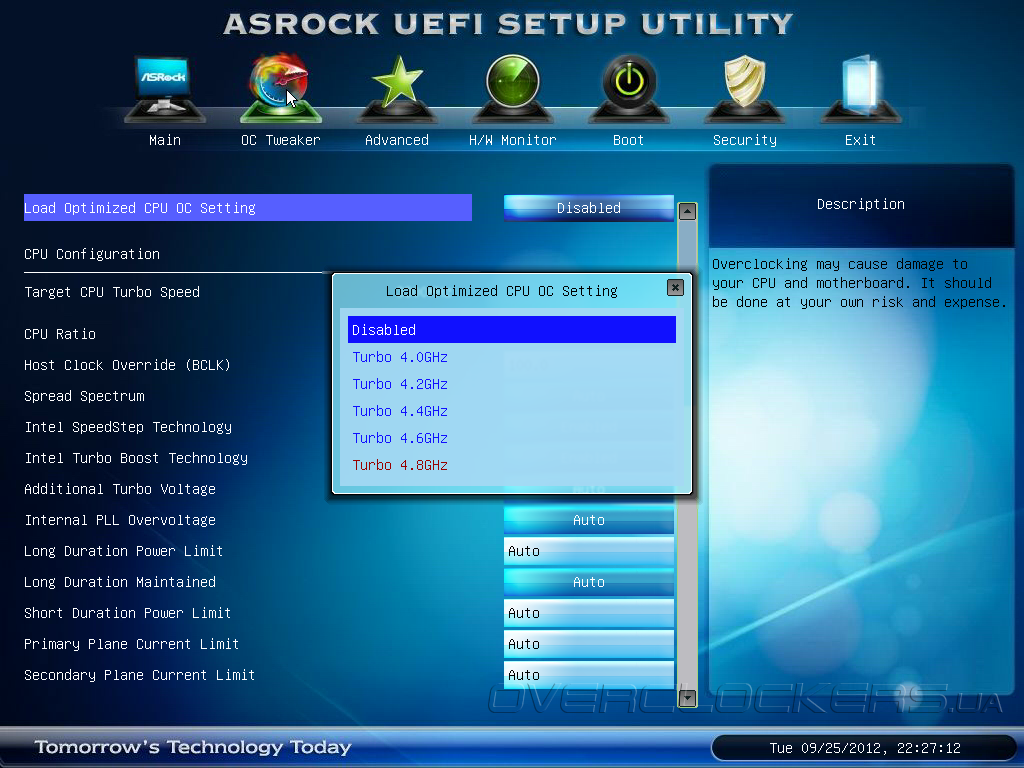

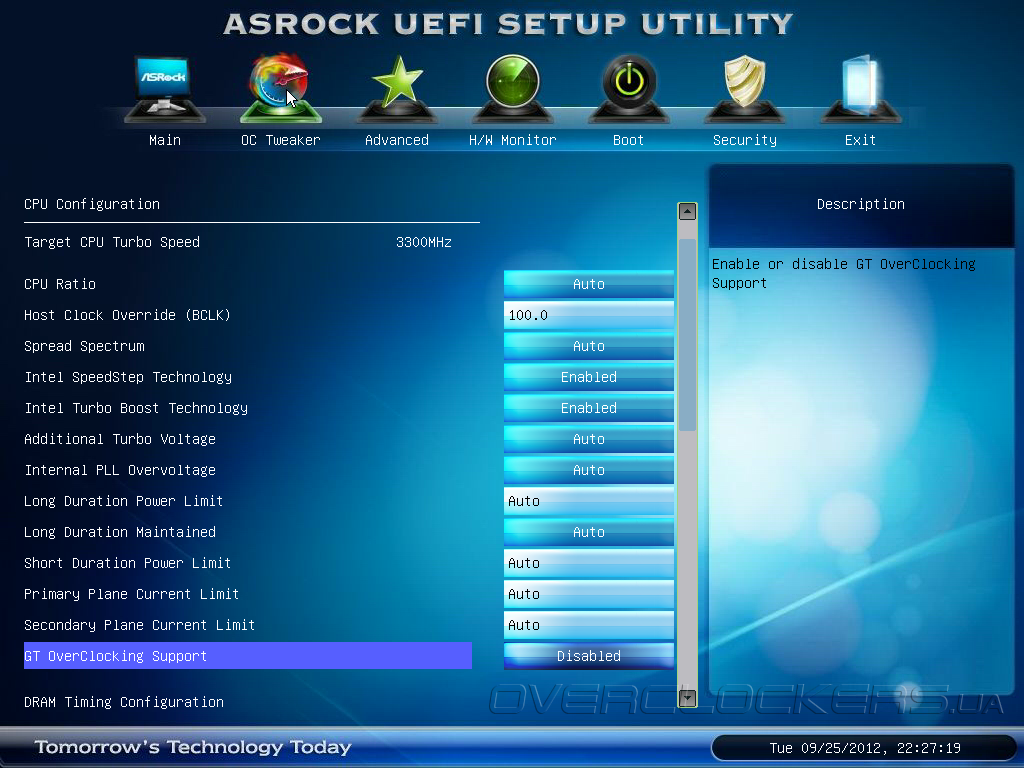

Все основные опции, связанные с разгоном и управлением быстродействием, сосредоточены в разделе OC Tweaker. Здесь же пользователи могут воспользоваться функцией автоматического разгона Load Optimized CPU OC Settings, которая предлагает один из пяти встроенных профилей быстродействия.
Для любителей ручной настройки прошивка ASRock Z75 Pro3 предлагает все необходимые инструменты, ни в чем не уступающие старшим моделям. Доступно управление базовой частотой, множителем вычислительных ядер, а также параметрами режима Intel Turbo Boost.
Материнская плата поддерживает автоматическую установку параметров оперативной памяти в соответствии с профилям X.M.P., а тонкая настройка таймингов ОЗУ находится в подменю DRAM Configuration.

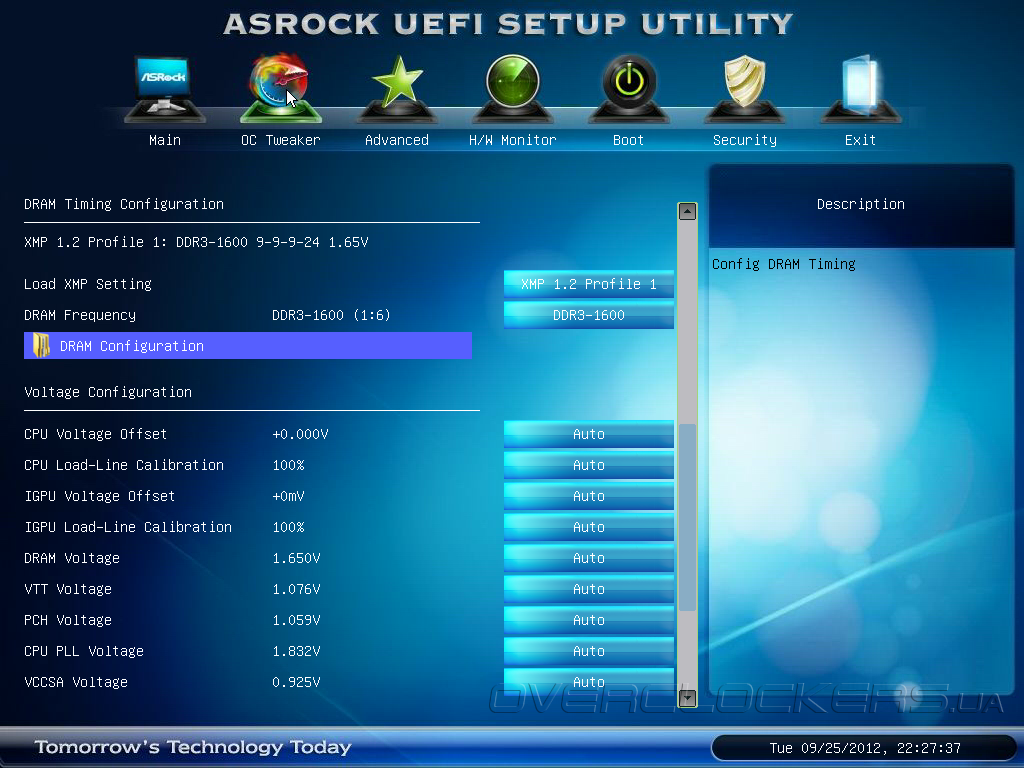

Несмотря на упрощения в конструкции узла VRM возможности новинки по управлению подсистемой электропитания находятся на достаточно высоком уровне. Прошивка Z75 Pro3 позволяет регулировать семь напряжений на всех основных компонентах системной платы, диапазоны и шаг изменения параметров представлены в следующей таблице.
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Offset Voltage | –0,3...+0,6 | 0,005 |
| IGPU Offset Voltage | –0,1...+0,1 | 0,05 |
| DRAM Voltage | 1,165—1,8 | 0,005 |
| VTT Voltage | 0,768—1,634 | 0,009—0,01 |
| PCH Voltage | 0,78—1,646 | 0,009—0,01 |
| CPU PLL Voltage | 1,586—2,349 | 0,008—0,009 |
| VCCSA Voltage | 0,925—1,2 | 0,09 |
Управление параметрами CPU Offset Voltage и IGPU Offset Voltage возможно только в виде прироста к номинальному значению, зато можно воспользоваться функций Load-Line Calibration, компенсирующей падение напряжения при высокой нагрузке на функциональные блоки. Эффективность работы прошивки в разгоне мы обязательно проверим во время практического исследования запаса прочности материнской платы.

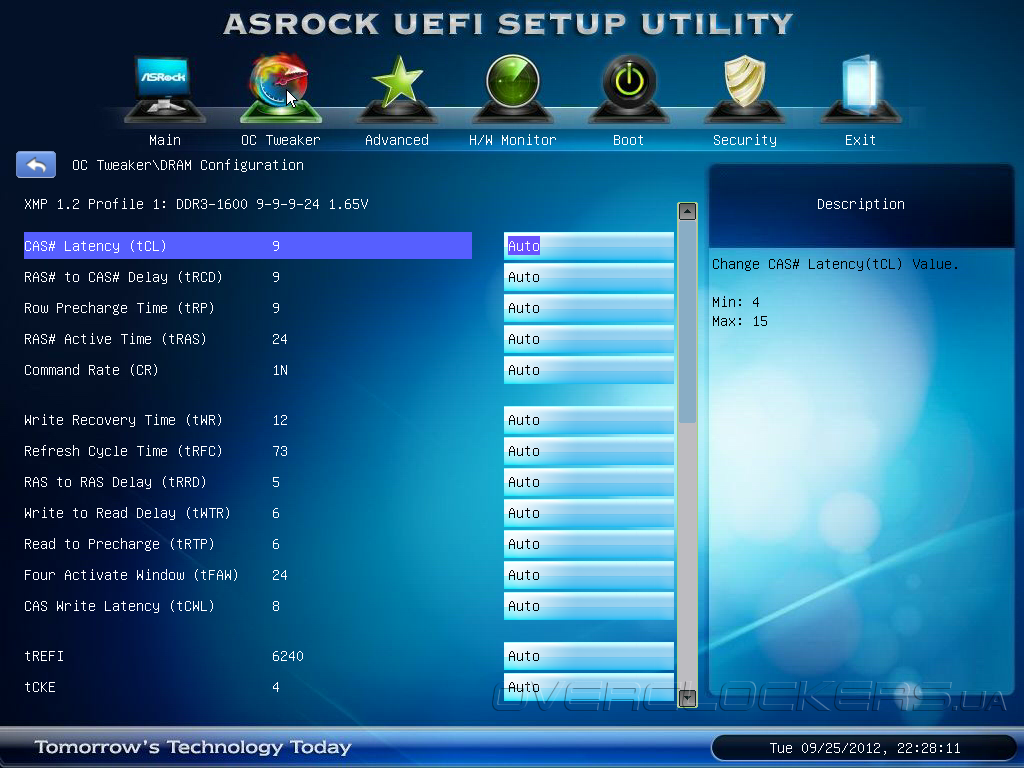

Как мы уже говорили, настройки задержек и множества других параметров модулей ОЗУ находятся во вкладке DRAM Configuration. В этом плане ASRock Z75 Pro3 даст фору иным оверклокерским продуктам, обилие опций позволит сконфигурировать любой комплект оперативной памяти в режим максимального быстродействия.

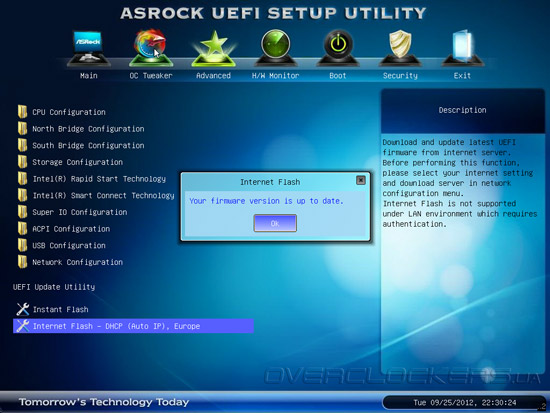

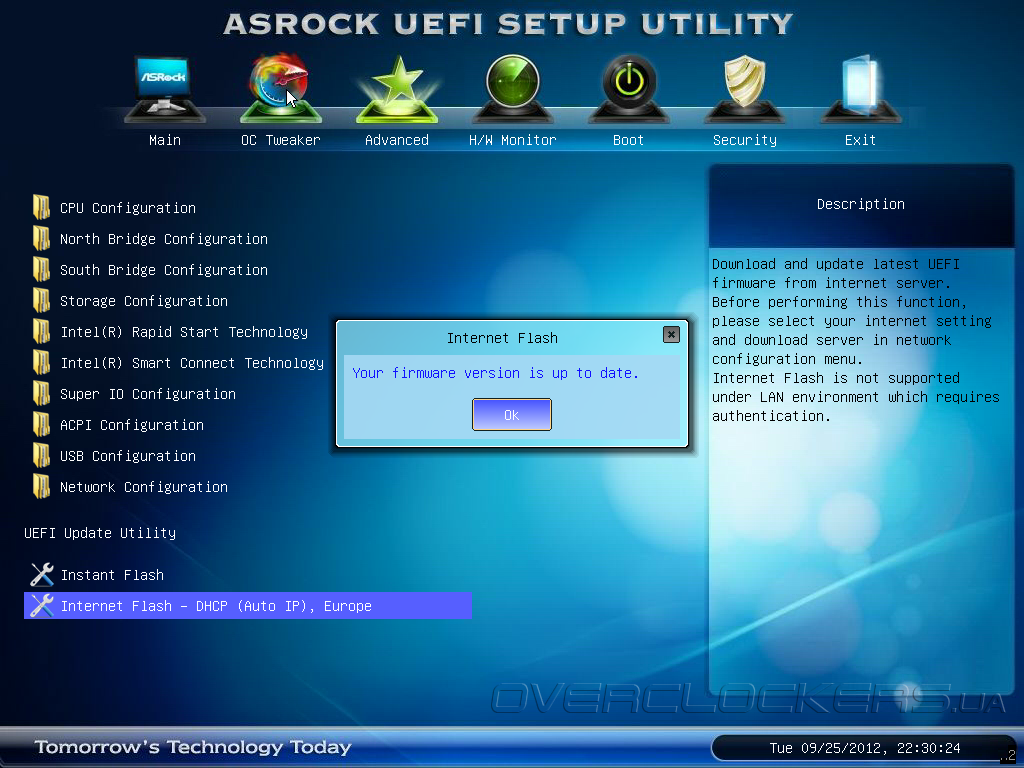

В разделе прошивки Advanced содержатся настройки центрального процессора, системной логики и контроллеров периферических устройств. Здесь же находятся ярлыки для запуска программ обновления управляющего микрокода, причем, пользователи могут считать файл с прошивкой со сменного носителя или скачать его через интернет с одного из серверов службы поддержки ASRock.

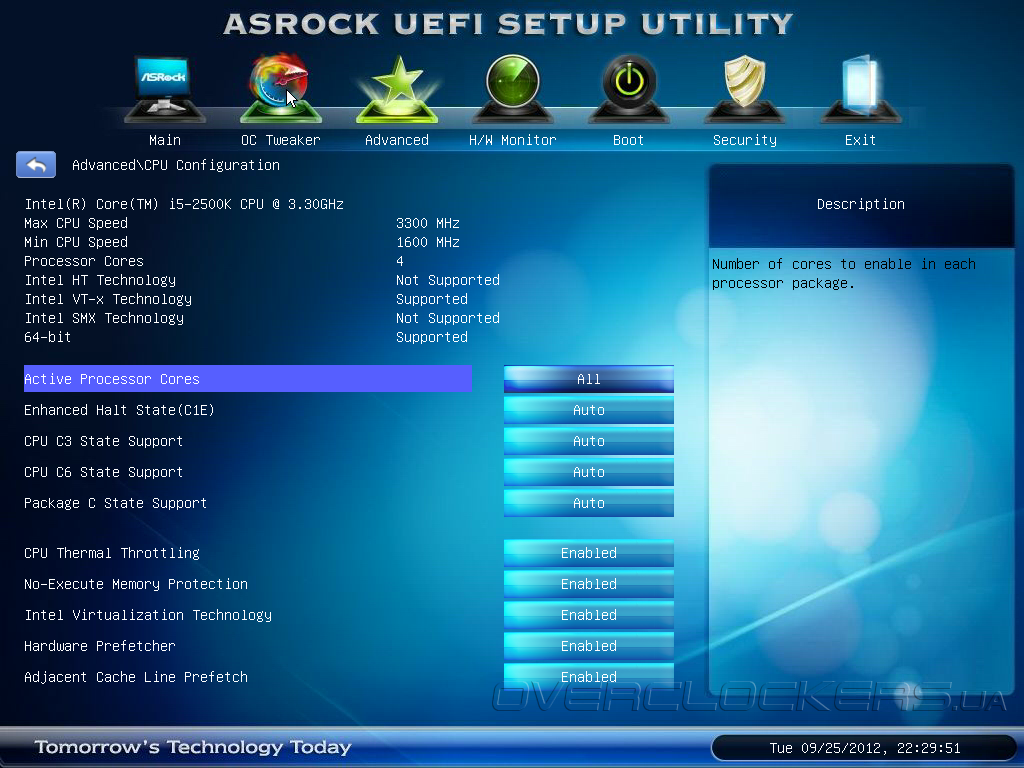

Вкладке CPU Configuration, помимо отображения детальной информации об установленном CPU, позволяет настроить процессорные функции энергосбережения, активировать аппаратную виртуализацию и защиту от вирусов, использующих ошибку переполнения буфера.

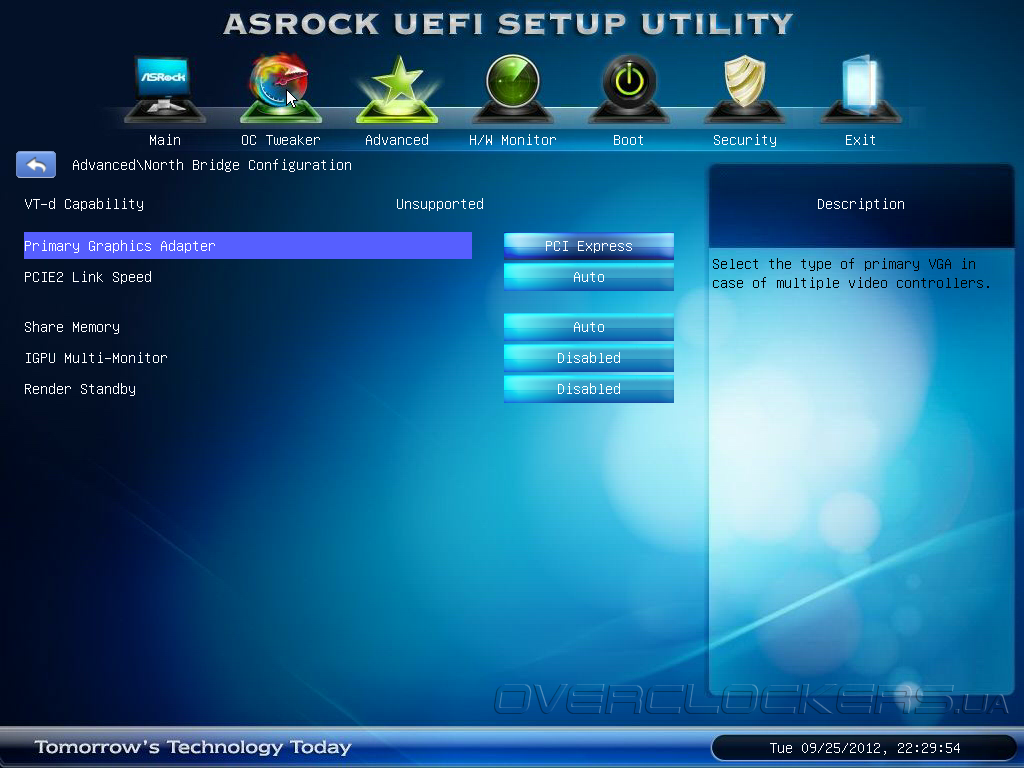

Параметры контроллера шины PCI Express и встроенного графического ядра, такие как размер кадрового буфера или включение Lucid Virtu MVP, находятся в подразделе North Bridge configuration.

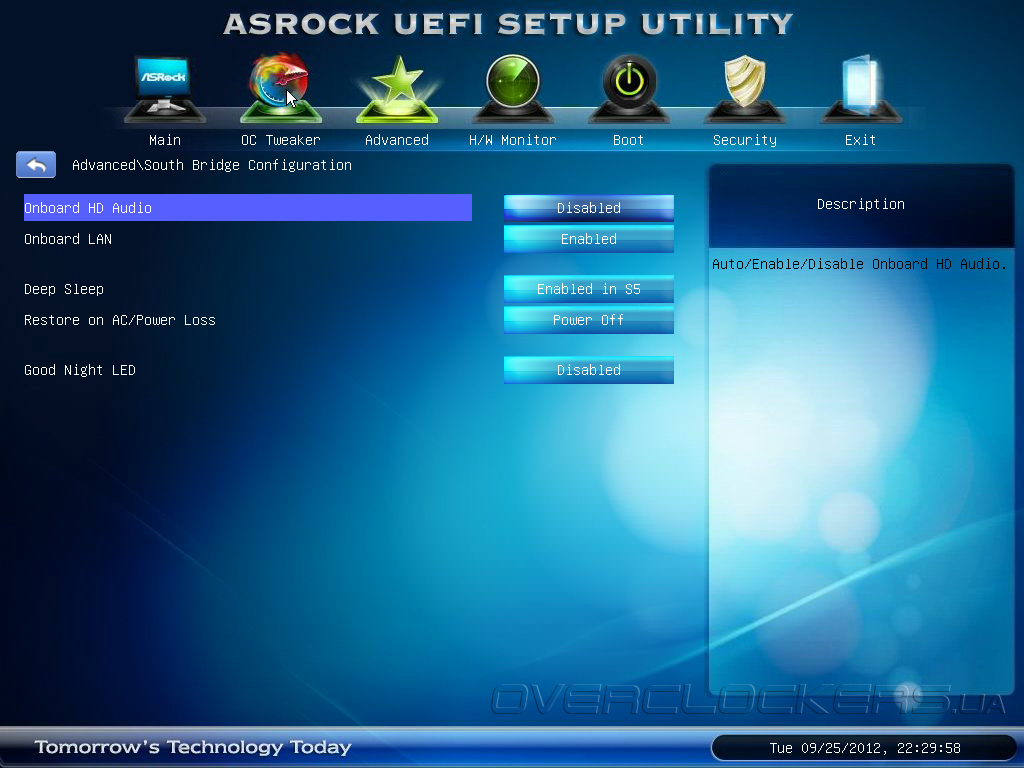

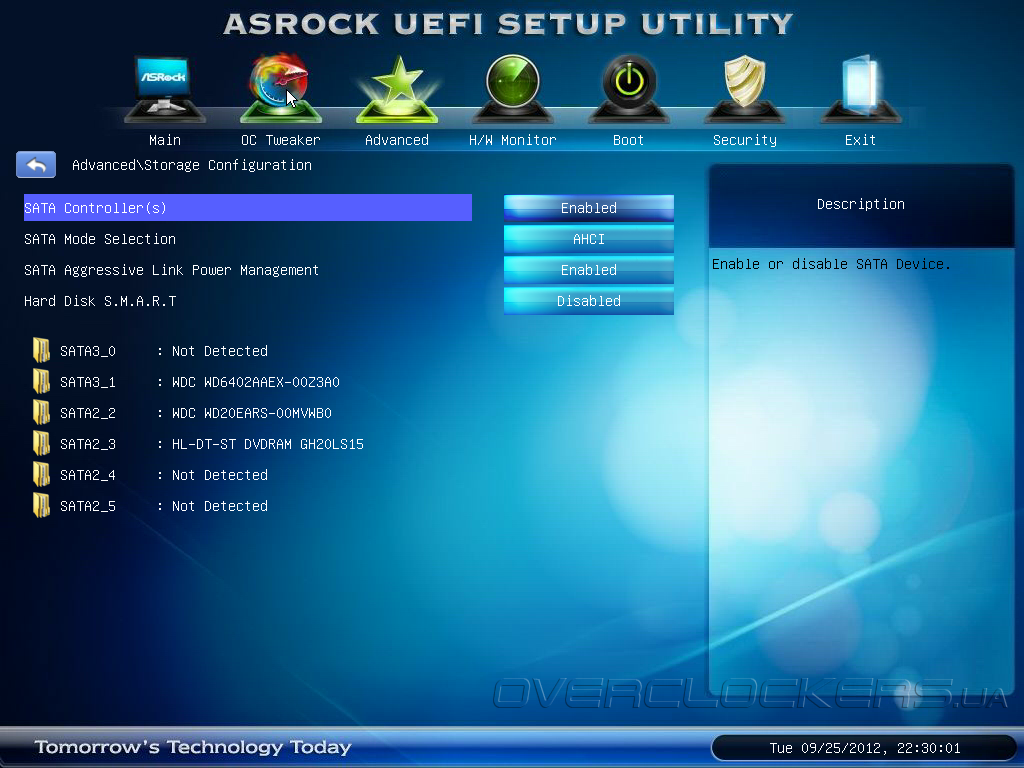

Управление звуковой и сетевой подсистемами можно найти в подменю South Bridge Configuration, а за настройку встроенного в чипсет контроллера жестких дисков отвечает вкладка Storage Configuration.
Кроме того, в разделе Advanced находится управление подключением устройств USB, фирменными технологиями Intel Rapid Start и Smart Connect, а Network Configuration позволяет выполнить настройки сетевого подключения, необходимого для обновления микрокода через Интернет.

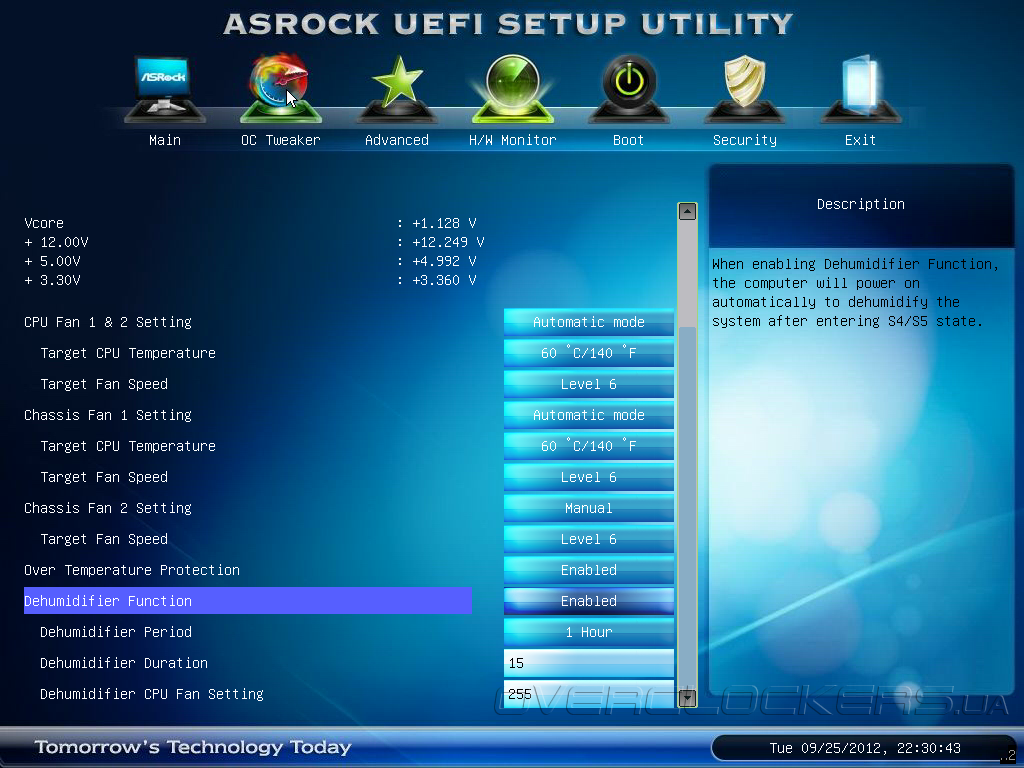

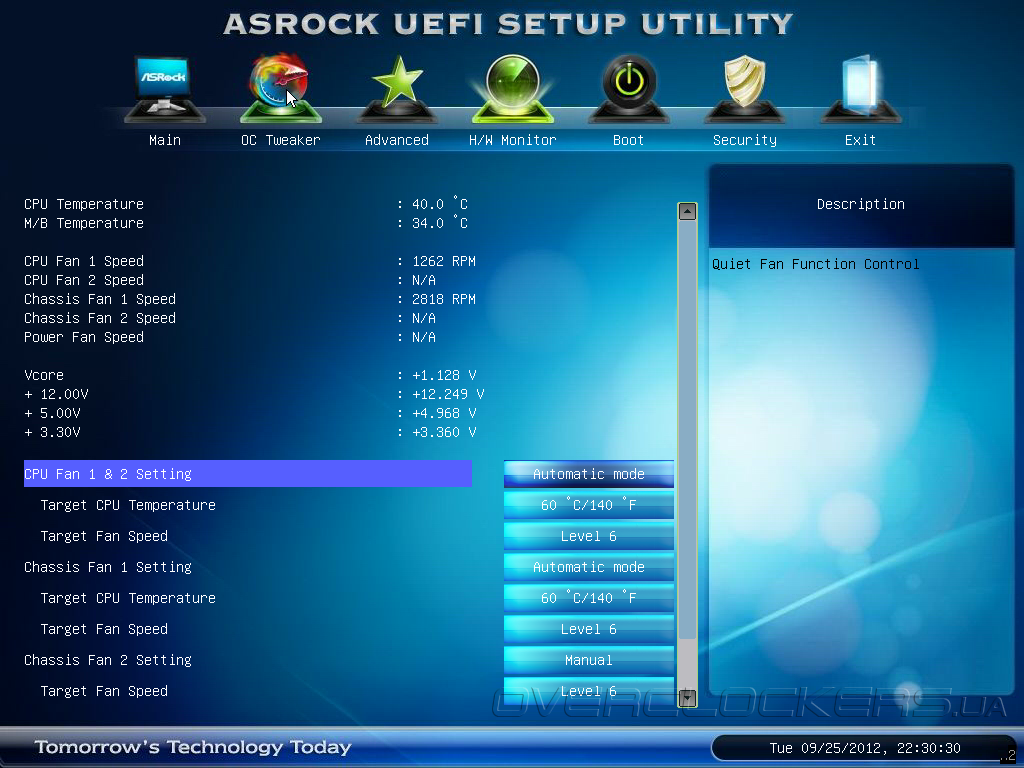

Прошивка ASRock Z75 Pro3 обладает развитыми возможностями регулировки скоростей вращения вентиляторов и аппаратного мониторинга, которые находятся в разделе H/W Monitor. Здесь пользователь может контролировать две температуры, напряжения на процессорном ядре и шинах +3,3 В, +5 В и +12 В, а также показания пяти тахометрических датчиков.
Материнская плата имеет два режима управления частотой вращения вентиляторов: автоматический и ручной, при котором пользователь может указать желаемую температуру центрального процессора и базовую скорость вращения крыльчаток. А еще участница сегодняшнего тестирования имеет уникальную функцию Dehumidifier, призванную бороться с повышенной влажностью внутри системного блока. Для этого периодически запускается вентилятор процессорной системы охлаждения, который обеспечивает циркуляцию воздуха, что и предотвращает образование губительного конденсата. Насколько полезна эта функция в реальности — сказать сложно.
Что касается возможностей UEFI Setup материнской платы ASRock Z75 Pro3, то мы были приятно удивлены, обнаружив в недорогой модели столь мощную и полнофункциональную прошивку. К счастью, разработчики не стали урезать программные возможности управляющего микрокода, в результате чего новинка получила все необходимые инструменты по разгону и тонкой настройке быстродействия. Забегая на перед отметим высокую эффективность механизмов восстановления настроек в случае неудачного разгона, во всяком случае, нам ни разу не пришлось прибегать к помощи джампера Clear_CMOS.
Комплектное ПО
Несмотря на наличие в UEFI Setup материнской платы эффективных средств аппаратного мониторинга и мощных инструментов по разгону, некоторые пользователи для этих целей предпочитают пользоваться программным обеспечением, работающим в среде MS Windows. На этот случай в комплекте поставки Z75 Pro3 присутствует утилита ASRock Extreme Tuning Utility, которая, помимо перечисленных выше задач, обладает некоторыми дополнительными возможностями.

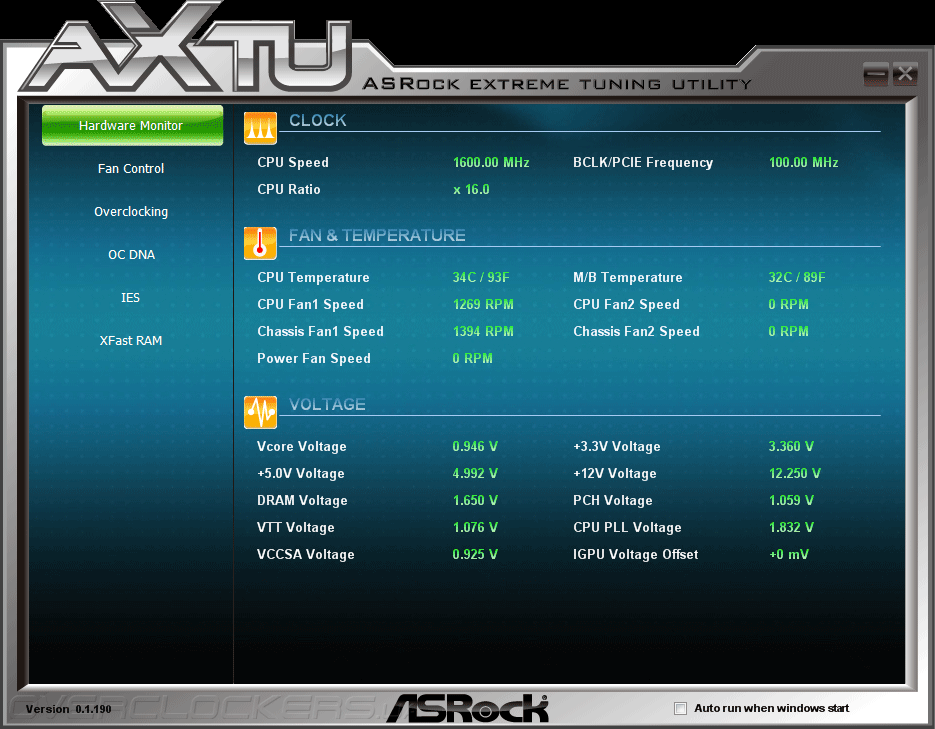

В главном окне программы выводится информация о текущих параметрах быстродействия и отображаются показания датчиков системного мониторинга. Во вкладке Fan Control пользователь может задавать алгоритм работы вентиляторов, а меню Overclocking позволяет управлять базовой частотой, множителем вычислительных ядер, а также регулировать напряжения на основных узлах системной платы.

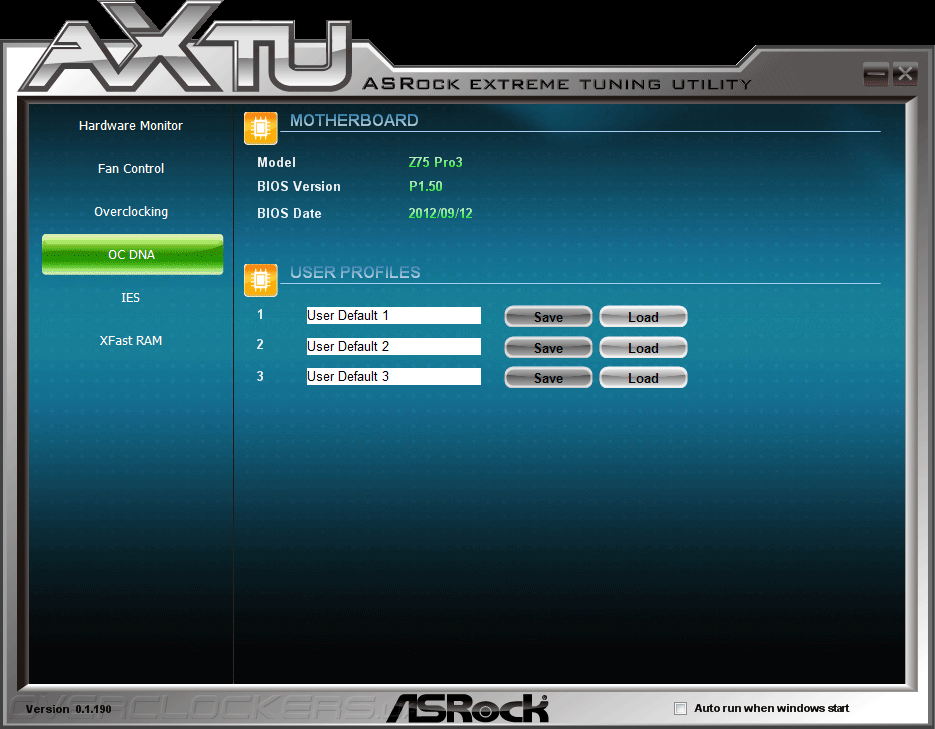

Еще ASRock Extreme Tuning Utility позволяет сохранять три набора пользовательских настроек, а во вкладке Intelligent Energy Saver — управлять режимом энергосбережения центрального процессора, где также отображается текущее количество активных фаз VRM. Наконец, утилита предлагает возможность создания быстродействующего RAM-диска в области оперативной памяти, что по достоинству оценят пользователи, использующие домашний компьютер в профессиональных целях.
Несмотря хорошую стабильность работы и удобство интерфейса, к функциональности ASRock Extreme Tuning Utility есть пара замечаний. Во-первых, программа не имеет возможности управления частотой и задержками модулей ОЗУ, а во-вторых — отсутствуют настройки функции Load-Line Calibration, которая пригодилась бы во время экспериментов по разгону. Разгонный потенциал
Приступая к оценке потенциала увеличения быстродействия ASRock Z75 Pro3, мы были настроены весьма пессимистично. С одной стороны, прошивка предлагает все необходимые для успешного разгона инструменты, но с другой стороны, конструкция узла VRM и его системы охлаждения упрощены в целях снижения стоимости продукта. На самом деле, материнская плата преподнесла приятный сюрприз, о котором мы вам обязательно расскажем позже.

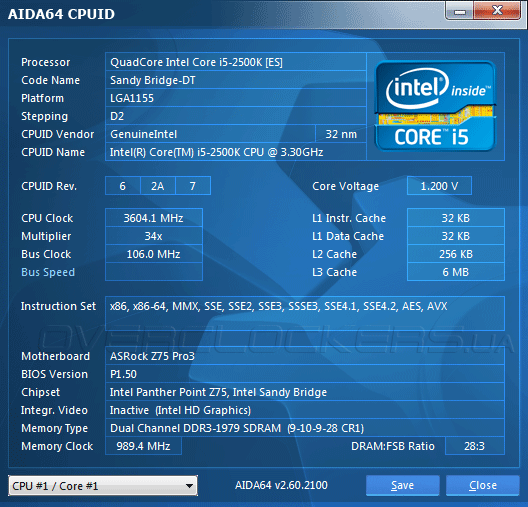

Прежде всего, мы проверили возможности ASRock Z75 Pro3 по увеличению базовой частоты, так как этот способ является единственной возможностью разгона для владельцев процессоров, не обладающих свободным коэффициентом умножения. Новинка продемонстрировала поведение, характерное для большинства «материнок» для платформы Intel LGA1155, нам удалось увеличить BCLK лишь до 106,4 МГц.
Разгон оперативной памяти участнице сегодняшнего тестирования дался куда тяжелее, чем увеличение базовой частоты. Конечно, для достижения максимальных результатов следует использовать 22-нм Ivy Bridge, но в нашем распоряжении имеется только проверенный временем инженерный образец Intel Core i5-2500K, с которым тестовые модули ОЗУ Silicon Power SP004GBLYU160S2B заработали на 1979 МГц с таймингами 9-10-9-28-1Т при напряжении 1,65 В. Даже несмотря на увеличение напряжения VCCSA до 1,1 В, нам так и не удалось поднять частоту оперативной памяти.

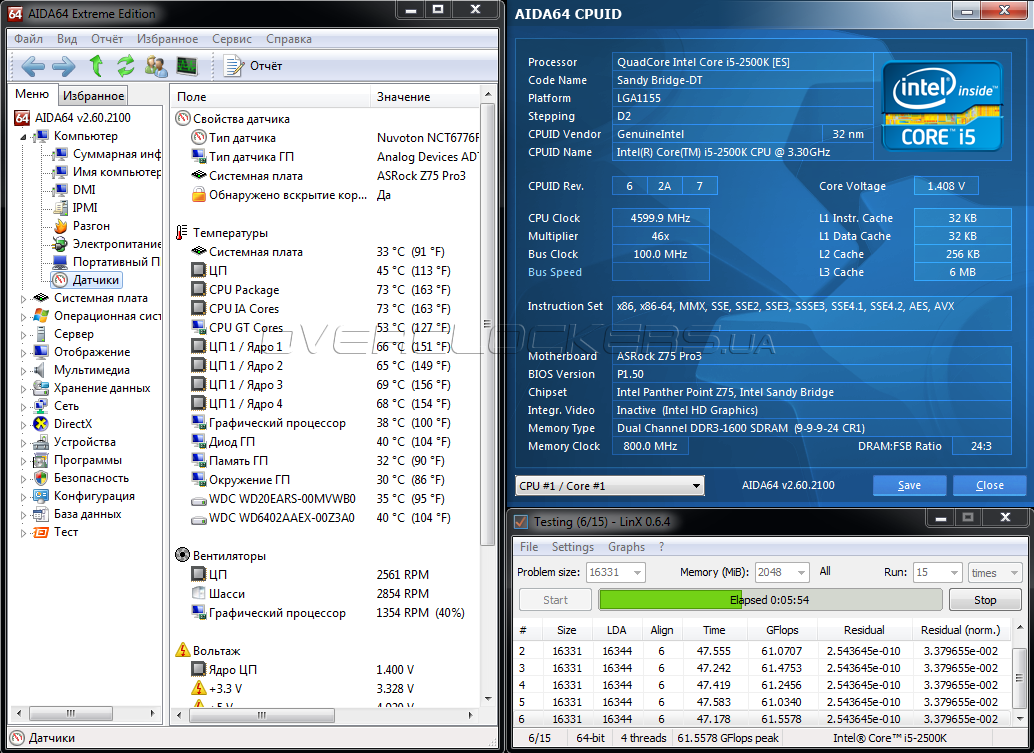

А вот разгон центрального процессора с повышением коэффициента прошел на удивление гладко. Изначально было принято решение ограничиться увеличением напряжения на вычислительных ядрах на 0,1 В и в таком режиме искать максимальную частоту. В итоге, мы остановились на 4700 МГц, что всего на 125 МГц меньше лучшего результата, который продемонстрировала ASUS Maximus V Formula/ThunderFX.

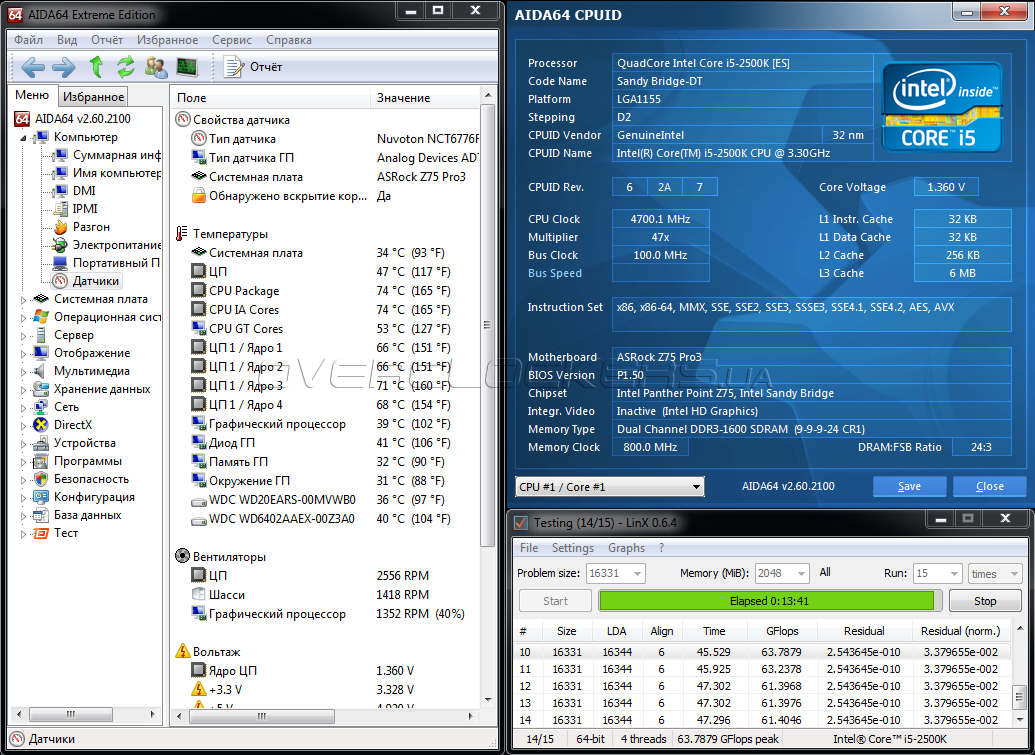

Наши опасения оказались совершенно напрасны, плата отлично справилась с разгоном процессора Intel Core i5-2500K, подтверждением этого факта стало многократное безошибочное прохождение стресс-теста LinX. Благодаря корректно работе функции Load-Line Calibration напряжение на вычислительных ядрах держалось на уровне 1,36 В, а при отсутствии активности в дело вступали технологии энергосбережения, переводившие центральный процессор в экономичный режим. Очевидно, для продолжения экспериментов следует обеспечить эффективное охлаждение радиатора силовых элементов VRM, в противном случае есть опасность выхода из строя узла преобразователя напряжения.
Если говорить про автоматический разгон ASRock Z75 Pro3, то наилучшим из предлагаемых в прошивке оказался профиль быстродействия «Turbo 4.6GHz». При этом настройки оперативной памяти оставались без изменения, но напряжение на вычислительных ядрах 1,4 В показалось нам несколько завышенным. Впрочем, система работала совершенно стабильно даже при выполнении стресс-теста LinX, не проявляя ни малейших признаков перегрева. Отметим, что работоспособность функций энергосбережения полностью сохранилась, что самым положительным образом сказалось на уровне шума и температуре CPU.
В общем, несмотря на наши опасения, ASRock Z75 Pro3 показала сравнительно неплохие результаты разгона. Конечно, эта модель не предназначена для установки мировых рекордов, а потенциал увеличения быстродействия оперативной памяти оказался ниже среднего. С умеренным повышением частоты центрального процессора это недорогая материнская плата справилась без малейших проблем. Также, нельзя не отметить приличные результаты автоматического разгона и хороший запас увеличения частоты BCLK.
Тестовый стенд
Исследование уровня производительности и разгонного потенциала ASRock Z75 Pro3 выполнялось в составе тестового стенда следующей конфигурации:
- процессор: Intel Core i5-2500K (3,3 ГГц);
- кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
- память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
- видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
- блок питания: Seasonic X-650 (650 Вт).
- ASRock Z75 Pro3 UEFI Setup 1.50 от 21.09.2012;
- ASrock Z77 Extreme6 UEFI Setup 1.70 от 11.06.2012;
- ASUS P8Z77-V Pro/Thunderbolt UEFI Setup 1406 от 31.07.2012;
- Gigabyte GA-Z77X-UD3H UEFI Setup F11 30.05.2012.
В процессе тестирования технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, а модули ОЗУ работали на частоте 1600 МГц с таймингами 9-9-9-24-1Т, что соответствует настройкам профиля Х.М.P.
Каждый из тестов производительности выполнялся минимум три раза, после чего рассчитывалось среднее арифметическое. В случае если какой-либо из результатов существенно отличался от других — измерения повторялись до получения нормальных значений. Перечень тестового ПО следующий:
- AIDA64 2.00.1700 (Cache & Memory benchmark);
- Futuremark PCMark 7;
- Futuremark 3DMark 11;
- FarCry 2;
- Colin McRae: DiRT 3.
Результаты тестирования

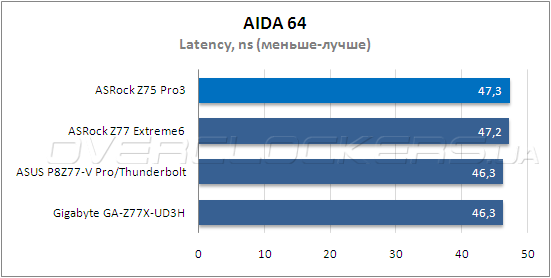

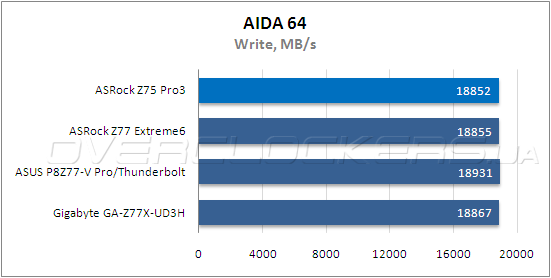

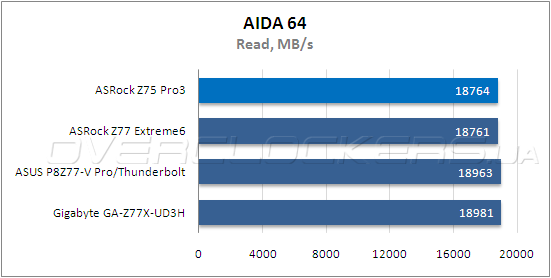

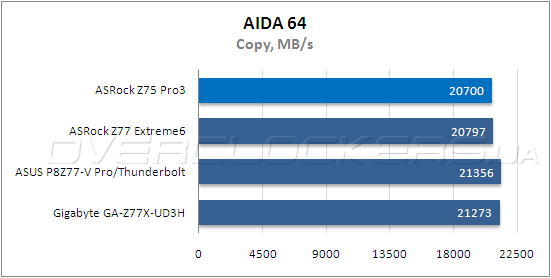

Измерение пропускной способности оперативной памяти, выполняемое в AIDA64 Cache & Memory benchmark, позволяет спрогнозировать быстродействие системных плат в приложениях, критичных к продуктивности подсистемы ОЗУ.
По скорости работы с оперативной памятью новинка в точности соответствует старшей модели ASrock Z77 Extreme6, причем, вместе они проиграли продуктам ASUS и Gigabyte по латентности доступа и тестах копирования данных в ОЗУ. А вот при выполнении операций чтения и записи все четыре платы показали одинаково высокие результаты.

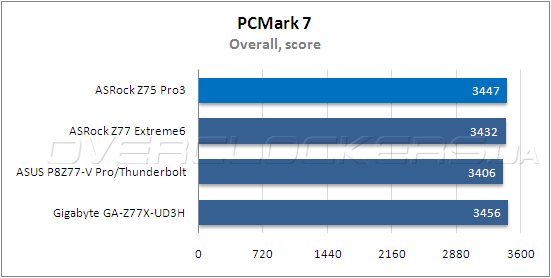

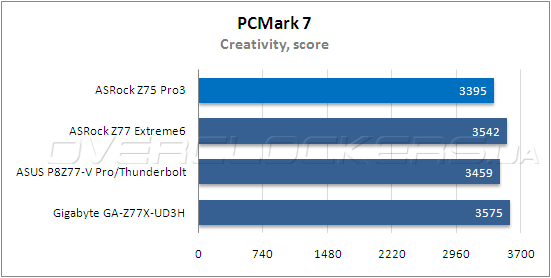

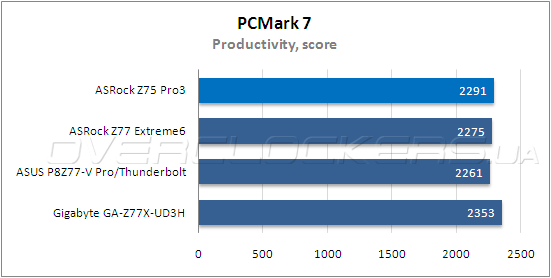

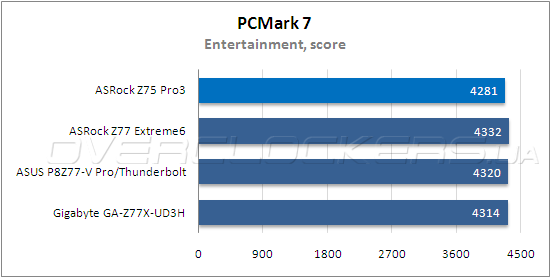

При помощи тестового пакета Futuremark PCMark 7 удобно оценивать производительность материнских плат в повседневных прикладных задачах, таких как обработка мультимедийных файлов, современные 3D-игры, а также работа в офисных приложениях и сети Интернет.
В общем зачете «материнка» ASRock Z75 Pro3 ничуть не уступила более дорогим соперницам, обеспечив отличный уровень быстродействия. Посмотрим, каково поведение новинки в отдельных тестовых сценариях.
Интересно, что заняв второе место в общем зачете, героиня сегодняшнего обзора не победила ни в одной из групп тестов, причем, в Creativity младшая модель ASRock и вовсе проиграла своим соперницам. Впрочем, разница не превышает нескольких процентов, так что пользователи вряд ли ощутят дискомфортв повседневной работе.

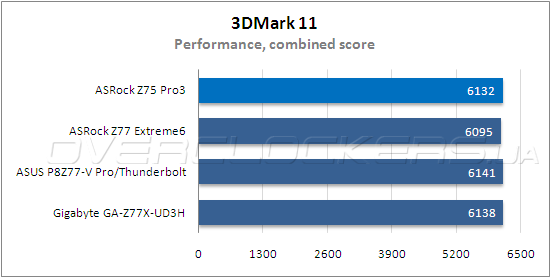

Для оценки скорости работы в современных игровых приложениях мы используем полусинтетический Futuremark 3DMark 11, который, благодаря использованию API DirectX11, создает существенную нагрузку на видеокарту, а расчет реалистичных физических моделей обеспечивает работой центральный процессор. Несмотря на использование мощного графического ускорителя GeForce GTX 480, для снижения влияния видеокарты на результаты тестирования был использован профиль настроек Performance.
Системная плата ASRock Z75 Pro3 с легкостью справилась с заданием, она не только опередила «старшую сестру» и модель Gigabyte, но почти сравнялась с более дорогой ASUS P8Z77-V Pro/Thunderbolt. Посмотрим, что стало залогом такого отличного результата.
Новинка показала стабильно высокие результаты во всех тестовых сценариях, что говорит о хорошей оптимизации управляющего микрокода.

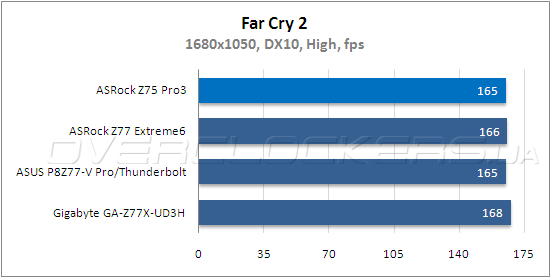

Напоследок мы решили проверить быстродействие материнской платы в двух популярных игровых проектах: шутере от первого лица FarCry 2 и автомобильном симуляторе Colin McRae: DiRT 3. В обоих случаях для минимизация влияния видеокарты на результаты тестирования измерения выполнялись с разрешением 1680х1050. При этом выставлялись высокие, но не максимальные, настройки качества изображения без включения полноэкранного сглаживания.
Очевидно, что в игровых приложениях никакой разницы в производительности материнских плат нет. Иными словами, любой из рассмотренных продуктов, включая недорогую ASRock Z75 Pro3, способен обеспечить комфортную частоту смены кадров.
Выводы
Как мы уже отмечали, из-за компактных размеров и откровенно упрощенной конструкции наше первое впечатление от материнской платы ASRock Z75 Pro3 было не самым позитивным. Но, стоило нам ближе познакомиться с этим интересным продуктом, как от большей части предрассудков не осталось и следа. Несмотря на кажущуюся простоту дизайна, новинка обеспечила неплохой разгонный потенциал и показала уровень быстродействия, достойный лучших системных плат для процессоров Intel LGA1155. Конечно, эта модель не имеет такого запаса прочности, которым обладают платы, предназначенные для энтузиастов и профессиональных оверклокеров. Поэтому, не стоит ждать от неё мировых рекордов в HWBot.
Благодаря использованию системной логики Intel Z75 Express, практически ни в чем не уступающей старшему чипсету Z77 Express, разработчикам удалось добиться невысокой розничной стоимости, которая для ASRock Z75 Pro3 не превышает $100. Этот факт делает плату очень интересным вариантом для экономных любителей разгона и позволяет простить героине сегодняшнего обзора скудный набор интерфейсов на задней панели, а также отсутствие поддержки eSATA, FireWire и беспроводных сетей. К несомненным плюсам Z75 Pro3 следует отнести также качественную и функциональную прошивку, возможности которой ни в чем не уступают страшим моделям ASRock. Таким образом, эта скромная материнская плата способна удовлетворить многих пользователей, которым не нужна избыточная функциональность старших продуктов.
