Спецификации
| Модель | ASUS Maximus V Extreme |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133/2200*/2400*/2600*/2800* (*O.C. для Ivy Bridge), максимум 32 ГБ |
| Слоты PCI-E | 5 PCI Express 3.0/2.0 x16 (x16+x0, x8+x8, x8+x16+x8, x8+x16+x8+x8) 1 PCI Express 2.0 x4 1 mini-PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DisplayPort, Thunderbolt |
| Количество подключаемых вентиляторов | 8 x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 8 x 2.0 (4 разъема на задней панели, Intel Z77, один порт для ROG Connect) 4 x 3.0 (2 разъема на задней панели, Intel Z77) 4 х 3.0 (2 разъема на задней панели, ASMedia ASM1042) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 3 канала SATA 3 Гбит/с (Intel Z77) 4 канала SATA 6 Гбит/с (ASMedia ASM1061) 1 канал mSATA (Intel Z77, через плату mPCIe Combo) |
| eSATA | 1 канал eSATA 3 Гбит/с (Intel Z77) |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Звуковая подсистема | Realtek ALC898 (7.1, HDA) |
| S/PDIF | Оптический вход и выход |
| Встроенная сеть | Intel 82579V (Gigabit Ethernet) Qualcomm Atheros AR9485 (Bluetooth V3.0/V4.0, Wi-Fi 802.11b/g/n) |
| Thunderbolt | + |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | E-ATX |
| Размеры, мм | 305 x 272 |
| Дополнительные возможности | Кнопки Power и Reset, POST-индикатор, контакты для замера напряжения ProbeIt, VGA Hotwire, Subzero Sense, модуль mPCIe Combo, ROG Connect, USB BIOS Flashback, MemOK! |
Упаковка и комплектация
Плата поставляется в большой картонной коробке, оформленной в красных тонах, что привычно для семейства ROG. На лицевой стороне упаковки кроме названия присутствуют ярлычки ключевых технологий, поддерживаемых платой.
На тыльной стороне коробки более детально описана функциональность платы и её оснащение.
Кроме того коробка имеет книжный разворот и прозрачное окошко, что характерно для топовых продуктов. На развороте также описаны некоторые отличительные особенности платы.
Комплект поставки удивительно богат, даже если сравнивать с другими продуктами верхнего ценового диапазона. В коробке мы нашли:
- руководство пользователя;диск с драйверами и ПО;
- заглушка для корпуса;мостики SLI;
- мостики CrossFire;панелька USB/eSATA;
- кабель ROG Connect;антенны Wi-Fi и переходники для их подключения;
- модуль OC Key;
- модуль mPCIe Combo;
- переходники для замера напряжений мультиметром;
- восемь кабелей SATA 6Gb/s;
- наклейки для кабелей SATA;
- набор коннекторов Q-Connector.
Дизайн и функциональность
Материнская плата ASUS Maximus V Extreme отличается широчайшей функциональностью. Компоновка элементов на плате очень плотная, но, тем не менее, уместить такое количество опций в форм-фактор ATX не удалось. Плата имеет размеры 305х272 мм, что соответствует стандарту E-ATX.
В ее основе лежит набор системной логики Intel Z77 Express, который обеспечивает поддержку любых процессоров Intel в исполнении LGA1155, включая «оверклокерские» модели с разблокированным на повышение множителем из серии «К». Четыре слота DIMM DDR3 позволяет установить модули памяти общим объемом 32 ГБ и рабочей частотой вплоть до 3200 МГц. Последнее, естественно, лишь в режиме оверклокинга.
Материнская плата оснащена мощной силовой подсистемой Extreme Engine Digi+ II. Управление напряжениями процессора и системного агента происходит с помощью контроллера Digi+ EPU ASP 1000C.
Процессор запитан по 12-фазной схеме (реальных каналов шесть), где восемь фаз предназначено для самих ядер, а четыре — встроенному GPU. Еще два канала, выполненные на отдельном контроллере, используется для модулей памяти. Во всех цепях платы используются только высококачественные твердотельные конденсаторы, катушки закрытого типа и дроссели с монолитным сердечником.
Часть силовых элементов расположена с тыльной стороны материнской платы. За их охлаждение отвечает теплораспределительная пластина.
Для подключения дополнительного питания процессора предусмотрено два разъёма, один восьмиконтактный EPS12V, а второй — обычный ATX12V.
Система охлаждения у платы довольно простая. Пара алюминиевых радиаторов микросхемы PCH и чипа PLX, отвечающего за коммутацию линий PCI Express, соединены между собой тепловой трубкой и крепятся шестью винтами. Точно так же соединены два радиатора элементов питания и держатся при помощи четырёх винтов. Снятие системы охлаждения не вызывает затруднений.
Несмотря на обычную конструкцию, система охлаждения нормально справляется со своими функциями и обеспечивает приемлемые температурные режимы соответствующих компонентов.
Без охлаждения плата выглядит следующим образом:
Помимо мощной подсистемы питания энтузиасты оценят неплохой набор органов управления и контроля Maximus V Extreme. Практически все они сосредоточены возле слотов DIMM, в правом верхнем углу. Это кнопки включения и перезагрузки системы, POST-индикатор и контактная площадка ProbeIt для снятия показания всех ключевых напряжений, к которой, к тому же, через переходники можно «жестко» подключить щупы мультиметра. Там же находится кнопка Go_button, отвечающая за функцию старта системы с проблемными модулями или разгона в среде ОС по предустановленному профилю. Есть еще пара наборов колодок VGA Hotwire, позволяющие через UEFI управлять напряжением подключенных видеоадаптеров. Отметим также наличие DIP-переключателя, предназначенного для отключения слотов PCI-E x16, тумблера Slow Mode, благодаря которому можно загрузить систему на пониженных частотах, и джампера LN2, отвечающего за снижение стандартных порогов для срабатывания защит coldbug и coldboot.
На случай повреждения прошивки инженеры ASUS установили на плату две микросхемы с микрокодом. Кнопка BIOS_Switch для переключения между ними находится в противоположном углу PCB.
Рядом с разъёмами SATA находятся два гнезда для подключения термопар К-типа. Эта функция называется Subzero Sense и обеспечивает точный мониторинг отрицательных температур при разгоне с применением экстремального охлаждения. Subzero Sense также может сэкономить финансы начинающим «азотчикам», так как высокоточные термометры являются весьма недешёвым удовольствием.
Но все это мы уже встречали на других платах ASUS, так что удивляться здесь нечему. А вот что действительно появилось в рассматриваемом решении, так это функция остановки системного таймера с возможностью возобновления его работы. Это даёт возможность не только доливать азот в нужный момент без потери стабильности, но и создаёт почву для подделки результатов. Именитый бельгийский оверклокер Massman даже поднял вопрос о запрете использования данной материнской платы в мировой лиге HWBot. С другой стороны, функцию можно использовать и в повседневных целях. Например, если геймер окончил миссию в игре и просматривает финальный ролик, в котором нет функции паузы, а ему срочно нужно отойти, то ASUS Maximus V Extreme поможет ему аппаратно. Правда, эта функция работает только с определенными бета-версиями UEFI.
Еще одно новшество, появившееся с Pampage IV Extreme, поставляется в комплекте. Это устройство OC Key, которое подключается в разрыв монитор-видеокарта, а также к материнской плате специальным кабелем и позволяет управлять ключевыми настройками UEFI «на лету» вне зависимости от используемого программного обеспечения и активности системы (главное подключение компьютера к сети). Благодаря ему как раз можно «заморозить» время, нажав на клавиатуре комбинацию Ctrl+F1.
При удержании кнопки ROG Conneсt, расположенной на задней панели, в течении трёх секунд, на мониторе появляется окно OSD Monitor c настройками. Управление осуществляется с помощью клавиатуры. OC Key поддерживает только подключение DVI-D Single Link, поэтому максимальное доступное разрешение составляет 1920×1200, что будет критично для владельцев мониторов с диагональю 26—30 дюймов и с разрешениями 2560х1440 точек и более.
Обычная функциональность платы также на высоте. ASUS Maximus V Extreme располагает пятью разъемами PCI-E 3.0/2.0 x16 и позволяет организовывать тандемы AMD CrossFire и NVIDIA SLI из двух, трёх и даже четырёх видеокарт. При этом слоты будут работать в следующих режимах: x16 (при установки одного адаптера), два по x8, x8+х16+x8 или x8+х16+х8+х8. Кроме того, ASUS Maximus V Extreme поддерживает технологию виртуализации графических ресурсов LucidLogix Virtu MVP.
Такое большое количество линий PCI-E обеспечивается скоростным чипом-коммутатором PLX PEX 8747.
В случае использования нескольких видеоадаптеров есть возможность подключить дополнительное питание PCI-E 6-pin к материнской плате.
Кроме того на плате присутствует ещё один слот PCI-E x4, в который можно будет установить любую плату расширения.
Из плюсов Maximus V Extreme можно выделить удобные фирменные защёлки на разъемах PCI-E x16, позволяющие без затруднений вставлять и вынимать видеокарты и различные платы.
Фирменными защелками оснащены и слоты DIMM, чтобы установленный видеоадаптер не мешал демонтажу оперативной памяти.
Для подключения периферийных устройств имеется разъём Thunderbolt, восемь портов USB 3.0, столько же USB 2.0.
Четыре порта третьей версии работают от двух контроллеров ASMedia ASM1042, остальные — нативные. На заднюю панель выведено по четыре порта каждой версии, причём один USB 2.0 зарезервирован для ROG Connect.
Дисковая подсистема представлена шестью портами SATA 6 Гбит/с, два из которых чипсетные, а четыре реализованы за счет контроллера ASM1061, и тремя SATA 3 Гбит/с. Присутствует возможность объединения накопителей в массивы RAID 0, 1, 5 и 10, а также поддержка фирменных технологий Intel Smart Response и Intel Rapid Start. Последние две доступны только владельцам SSD.
Кроме того, на поставляемой в комплекте плате mPCIe Combo имеется разъём mSATA. Этот модуль подключается к специальному разъёму около интерфейсной панели.
Интересно расположен лишний разъем SATA 3 Гбит/с — на нижнем крае PCB, где ранее обычно устанавливали мало востребованный порт FDD для подключения флоппи-дисковода.
Сеть представлена одним гигабитным контроллером Intel 82579. Благодаря модулю mPCIe Combo пользователь также сможет подключиться к беспроводным сетям Wi-Fi в двух частотах — 2,4 и 5 ГГц, или же произвести передачу данных по протоколу Bluetooth 4.0. Роль звукового кодека возложена на чип Realtek ALC898, поддерживающий 7.1-канальные системы. Занятно, что к нему подключены сразу два оптических разъёма, что нехарактерно для встроенного звука.
Интерфейсная панель представлена следующими разъёмами:
- комбинированный PS/2;
- один разъем Thunderbolt;
- DisplayPort и HDMI;
- сетевой RJ-45;
- четыре порта USB 3.0;
- четыре порта USB 2.0 (один зарезервирован для ROG Connect);
- оптический S/PDIF out;
- оптический S/PDIF in;
- пять аудио разъемов;
- кнопка сброса CMOS;кнопка ROG Connect.
Что ж, материнская плата ASUS Maximus V Extreme весьма функциональна, как в плане стандартных возможностей, так и специализированных, предназначенных оверклокерам и энтузиастам. Посмотрим теперь на что способна прошивка рассматриваемой «материнки». UEFI Setup
В основе прошивки лежит микрокод AMI. Графическое оформление, такое же, как в UEFI последних продуктов ASUS серии Republic of Gamers. В отличие от недорогих решений ASUS и большинства моделей других производителей, при входе в UEFI ASUS Maximus V Extreme сразу попадаем в раздел тонкой настройки Extreme Tweaker.
В этом разделе производится тонкая настройка опорной частоты BCLK, режимов работы технологий Turbo Boost, частоты памяти, таймингов, ключевых напряжений и различных множителей.
Подраздел DRAM Timing Control предоставляет пользователю тонко настраивать задержки оперативной памяти или выбрать один из готовых профилей для модулей на конкретных чипах.
В CPU Power Management находится настройка режимов Turbo Boost, технологии SpeedStep, а так же лимитов по энергопотреблению процессора.
В подразделе Digi+ Power Control сосредоточены параметры регулировки системы питания процессора и памяти.
Для каждого силового узла можно настроить частоту работы его силовых элементов, установить порог срабатывания температурной защиты и выбрать предустановленный режим от самого простого до экстремального. Здесь же можно настроить параметр CPU Load-line Calibration, предотвращающий просадку напряжения питания процессора.
«Райский» подраздел VGA Tweakers Paradise предоставляет возможность настройки напряжений на видеоадаптерах ASUS ROG — о соответствующих разъёмах для подключения мы говорили в первой части обзора.
Подраздел GPU.DIMM Post предназначен для мониторинга задействованных слотов PCI-E и DIMM, режимов работы шины PCI Express.
Раздел тонкой настройки впечатляет количеством настроек, а диапазоны их регулирования столь широки, что их достаточно для любого, даже самого экстремального разгона:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage (manual) | 0,8—2,4 | 0,005 |
| CPU Core Voltage (offset) | +/– 0,005—0,635 | 0,005 |
| DRAM Voltage | 1,2—2,4 | 0,005 |
| IMC-DRAM Offset | +/– 0,00661—0,21152 | 0,00661 |
| VCCSA Voltage | 0,8—1,7 | 0,00625 |
| VCCIO Voltage | 0,9—1,55 | 0,00625 |
| CPU PLL Voltage | 1,25—2,5 | 0,00625 |
| Skew Driving Voltage | 0,275—1,6 | 0,00625 |
| 2nd VCCIO Voltage | 0,9—1,7 | 0,00625 |
| PCH Voltage | 0,8—1,6 | 0,00625 |
| VTTDRR Voltage | 0,625—1,1 | 0,00625 |
| DRAM DATA REF Voltage on CHA | 0,395x—0,6300x | 0,005x |
| DRAM CTRL REF Voltage on CHA | 0,395x—0,6300x | 0,005x |
| DRAM DATA REF Voltage on CHB | 0,395x—0,6300x | 0,005x |
| DRAM CTRL REF Voltage on CHB | 0,395x—0,6300x | 0,005x |
Неопытному пользователю напротив будет легко даже запутаться в таком обилии параметров. Но не стоит забывать о назначении рассматриваемого продукта — большинство потенциальных покупателей ASUS Maximus V Extreme вообще с трудом представляют, что компьютер может работать без разгона.
Раздел Main содержит информацию о плате, процессоре, частоте памяти. Здесь же находятся настройки даты и времени, а так же можно установить пароль на вход в UEFI или систему в целом.
Раздел Advanced включает настройки системы, которые не вошли в Extreme Tweaker. В нём можно управлять поддерживаемыми процессорными технологиями, режимами работы чипсета и различными контроллерами. Для удобства все настройки поделены на девять подразделов в зависимости от характера настраиваемых узлов платы.
Подраздел CPU Configuration позволяет просмотреть сведения об установленном процессоре, а так же управлять его основными поддерживаемыми технологиями.
В подразделе PCH Configuration можно настроить фирменные технологии Intel Rapid Smart и Intel Smart Connect.
Соответственно своему названию, подраздел SATA Configuration позволяет настроить режимы работы портов SATA, а также задействовать возможность горячего подключения устройств к ним.
Подраздел System Agent Configuration содержит настройки встроенного графического ядра и слотов PCI-E.
Следующий подраздел — Intel Thunderbolt. Здесь выставляются настройки соответствующего порта.
USB Configuration — в этом подразделе настраиваются USB-порты.
В Onboard Device Configuration производится настройка функциональности. Здесь можно включить/отключить большинство контроллеров, присутствующих на плате.
Подраздел APM отвечает за управление питанием компьютера.
В подразделе Network stack можно только включить или отключить данную функцию.
Далее рассмотрим раздел мониторинга системы. Первый в списке идёт параметр защиты от всяческих перенапряжений. Для экстремального разгона его следует отключать. Остальные пункты сгруппированы в 4 подраздела.
Подраздел Voltage Monitor несет чисто информационный характер. Здесь можно посмотреть текущие напряжения в системе. Заметим, что для видеокарт не серии ASUS ROG напряжения отображаются некорректно.
В Temperature Monitor отображаются температурные показатели ключевых компонентов системы и показатели опциональных термодатчиков. Здесь же можно выставить температурную защиту скоростного контроллера PLX.
Следующий подраздел Fan Speed Monitor содержит данные об оборотах вентиляторов, подключенных к разъёмам на плате. Напомним, их целых восемь штук.
Последний подраздел Fan Speed Control уже не информационный. Здесь можно настроить скорости вращения вентиляторов.
Раздел Boot содержит настройки по загрузке системы. Так же тут можно переключиться из расширенного режима UEFI в EZ Mode — режим для неопытных пользователей.
В разделе Tool можно воспользоваться фирменными утилитами ASUS.
ASUS EZ Flash 2 — утилиты для обновления прошивки платы. Прекрасно прошивает плату с «флэшки».
ASUS O.C. Profile предназначенна для сохранения и загрузки профилей настроек UEFI. Всего их восемь, чего вполне достаточно для большинства пользователей.
В подразделе ASUS SPD Information можно ознакомиться с SPD установленных модулей оперативной памяти.
Далее следует Go Button File. Здесь можно настроить параметры для разгона систем при нажатии соответствующей кнопки на плате.
Подраздел BIOS Flashback позволяет производить манипуляции между двумя установленными чипами. Можно задать принудительный старт с конкретной прошивки, а так же копировать прошивку с одной микросхемы на другую.
И последний раздел Exit — здесь можно загрузить стандартные установки, перейти в режим EZ Mode и выйти с сохранением изменений настроек или без.
Программное обеспечение, поставляемое с материнской платой аналогично тому, что есть у ASUS Maximus V Formula/ThunderFX и Maximus V Gene, которые мы ранее уже рассматривали. Поэтому не будет заострять внимание на нем и сразу перейдем непосредственно к тестированию Maximus V Extreme. Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией оборудования:
- процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- память: Samsung PC3-10600 (4x4 ГБ, 1333 МГц, 9-9-9-27, 1,5 В)
- кулер: Zalman CNPS 10X Performa;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: HIS H795QT3G2M (Radeon HD7950);
- жесткий диск: Seagate ST2000DL001 (2000 ТБ, 5900 об/мин, SATA 6Gb/s);
- блок питания: OCZ ZX-Series 1250W (1250 Вт);
- операционная система: Windows 7 Ultimate x64 SP1;
- драйвер видеокарты: ATI Catalyst 12.7 beta.

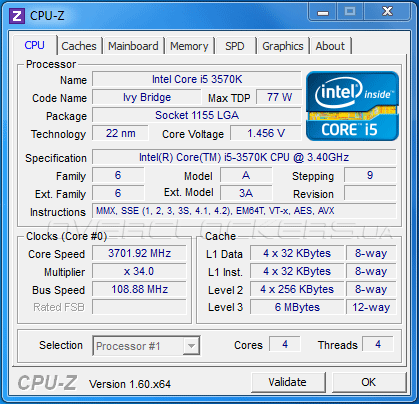

Затем мы определили предел стабильной работы системы с разгоном процессора и памяти. Процессор мог проходить любые тесты на 4,5 ГГц, а память спокойно работала на 2200 МГц. При этом на процессор пришлось подать аж 1,35 В, а памяти хватило 1,7 В.
Дальнейший разгон был ограничен охлаждением процессора. Мы уже писали в предыдущих статьях о горячем нраве Ivy Bridge. Так вот, в стресс-тестах наш «камень» легко уходил за 100 градусов Цельсия. К материнской плате никаких претензий в ходе разгона мы не смогли предъявить — высокоуровневый продукт, каким он должен быть. При умелом подходе каких-либо «танцев с бубном» проводить не надо.
Результаты тестирования
В операционной системе отключались брандмауэр, UAC и Windows Defender. Файл подкачки не использовался, так как объем ОЗУ достаточно велик. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI материнской платы оставлялись по умолчанию. В качестве оппонентов для тестирования производительности мы выбрали Gigabyte GA-Z77X-UD5H и ASUS P8Z77-M Pro.

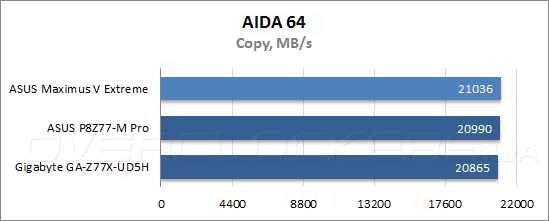

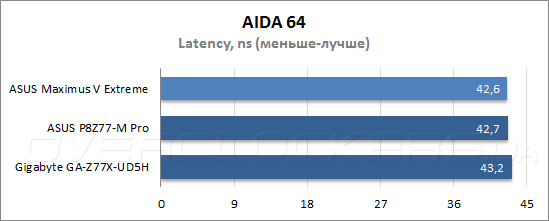

Пропускная способность памяти.
Платы ASUS немного опережают продукт от Gigabyte. Maximus V Extreme первая во всех тестах.

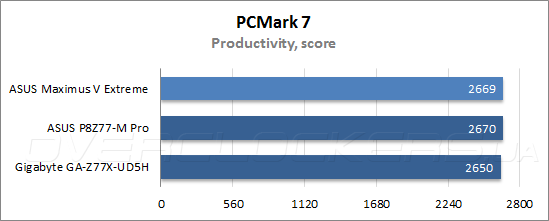

Теперь перейдем к комплексному тесту производительности Futuremark PCMark 7.
В данном тесте результаты всех плат примерно равны. Разницу можно списать на погрешность измерения.

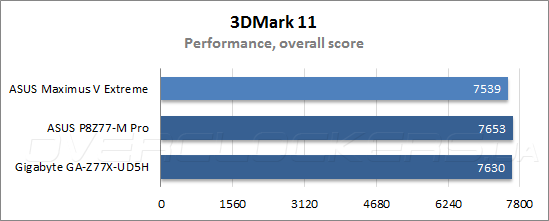

Тестирование бенчмарком Futuremark 3DMark 11 дает представление о производительности материнских плат в современных 3D-играх, использующих API DirectX 11 и активно использующих расчеты физики. Мы используем профиль Performance, который уменьшает влияние видеокарты на общий балл.
Ожидаемо, результат не в пользу новинки. Коммутатор PLX несколько снижает производительность производительность в 3D. Но по большому счету разница не существенна и в реальных приложениях пользователь ее, скорее всего, не заметит.

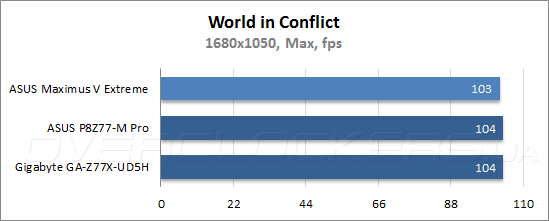

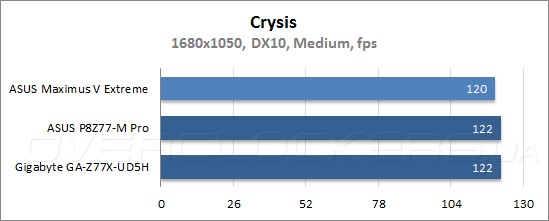

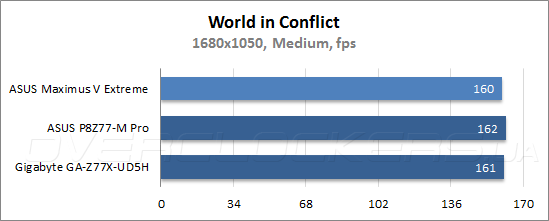

ASUS Maximus V Extreme стабильно проигрывает 1—2 кадра в каждой игре. При 150-ти fps пара кадров не играет большой роли. Тем не менее, очевидно, что использование высокоскоростного коммутатора PLX дает о себе знать при использовании одной видеокарты. Похожую картину мы наблюдали при тестировании Gigabyte G1.Sniper 3. Обе эти топовые платы дают возможность установить до четырех видеоадаптеров, чем не могут похвастать продукты для LGA1155, не оснащенные чипом PLX. Поэтому 1—2% отставания новинке можно простить.
Выводы
Материнская плата ASUS Maximus V Extreme является одним из лучших высокоуровневых продуктов. Все продумано до мелочей, компоновка элементов удобная, оснащение впечатляющее. Продукт оставил о себе исключительно положительные впечатления. Вот только если объективно посмотреть на возможности платы, то начинаешь задумываться о необходимости всех этих «наворотов».
Итак, кому же нужна такая плата? Однозначно, тем, кто гонится за рекордными результатами. Но тут с оговоркой — для бенчмаркинга 2D и 3D с двумя и более видеокартами. Для экстремального тестирования с одной видеокартой в 3D-тестах могут оказаться более выигрышными платы без чипа PLX. Кроме того по достоинству оценят новинку и обеспеченные геймеры, которым нужна максимальная производительность.
Нужна ли такая плата простому пользователю? Если использовать одну или даже две видеокарты, то, скорее всего, что нет. Функции экстремального разгона и замера сверхнизких температур востребованы не будут, точки замера напряжений вряд ли пригодятся, а выложить за плату придется около 400 долларов. Можно, конечно просто установить ASUS Maximus V Extreme в системный блок с окошком и использовать как имиджевый продукт или начинку для моддинг-проекта. Однако позволить себе такое может далеко не каждый. Да и простенькое наполнение ПК будет смотреться несуразно, такой плате под стать комплектующие того же класса. Кроме того в арсенале ASUS есть еще модели Gene и Formula, которые лишь незначительно уступают «экстремальной» версии по возможностям разгона, но стоят ощутимо дешевле.
В минусы можно записать высокую стоимость, однако она оправдана. Такой мощный и функциональный продукт стоить дешево не может. Да и для определенного круга энтузиастов стоимость платы — проблема явно не первостепенная.
Плюсы:
- высококачественная элементная база;
- отличный арсенал для разгона;
- специальные «фишки» для экстремального разгона;
- широчайшая функциональность;
- богатая комплектация;
- удобные органы управления и мониторинга на плате;
- возможность организации тандемов из четырех видеокарт;
- привлекательный дизайн;
- уникальная возможность паузы в момент тестирования.
- несколько сниженная производительность в 3D из-за чипа PLX;
- высокая стоимость.
