Естественно, установленные на такие «материнки» процессоры и минимальные возможности по расширению графической части сильно ограничивали круг использования платформы Mini-ITX. Вычислительной мощности не хватало для ресурсоемких задач, а интегрированное в чипсет видеоядро не позволяло насладиться игровым процессом современных проектов. С выходом решений, предполагающих установку отдельного процессора и дискретной видеокарты, появилась возможность постройки миниатюрных геймерских систем, но энтузиасты разгона скептически отнеслись к такому прогрессу. Да и подходящих корпусов на рынке представлено было очень мало.
Последующее развитие платформы Mini-ITX предлагало пользователям лишь расширение функциональности. Платы оснащались адаптерами беспроводной сети и позволяли устанавливать небольшие SSD-накопители для кэширования данных, но по-прежнему являлись основой для «стандартного» ПК. В силу отсутствия каких-либо настроек, отвечающих за оверклокинг и наличие слабого преобразователя питания, разгонять процессор было также невозможно, как и ранее. Но компания ASUS решила нарушить спокойствие и представила плату P8Z77-I Deluxe, которая, несмотря на свои размеры, обладает потенциалом полноценных ATX-моделей.
ASUS P8Z77-I Deluxe
| Модель | ASUS P8Z77-I Deluxe |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400* (*— OC), максимум 16 ГБ |
| Слоты PCI-E | 1 PCI Express 3.0 x16 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DisplayPort, DVI |
| Количество подключаемых вентиляторов | 2 (4pin) |
| Порты PS/2 | – |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 8 x 2.0 (4 разъема на задней панели) 2 х 3.0 (на задней панели, ASMedia ASM1042) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 2 канала SATA 3 Гбит/с (Intel Z77) |
| eSATA | 2 канала eSATA 3 Гбит/с (Intel Z77) |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC898 (7.1, HDA) |
| S/PDIF | – |
| Встроенная сеть | Intel 82579V (Gigabit Ethernet) |
| FireWire | – |
| COM | + (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | Wi-Fi, Bluetooth, усиленная подсистема питания, кнопки ClearCMOS, BIOS Flashback, функции MemOK! и TPU |
Комплект поставки
Материнская плата ASUS P8Z77-I Deluxe попала на тестирование лишь с основными аксессуарами и без розничной упаковки.
В стандартный комплект поставки должно войти:
- инструкция к материнской плате;
- диск с драйверами и дополнительным ПО;
- заглушка на заднюю панель I/O Shield;
- две антенны Wi-Fi;
- два кабеля SATA 6Gb/s;
- два кабеля SATA 3Gb/s;
- удлинитель Q-Cable.
Внешний вид и функциональность
Продукты форм-фактора Mini-ITX миниатюрны и предъявлять к ним повышенные требования по расположению компонентов бессмысленно. Но один серьезный недостаток все же встречается: производители во всю стремятся установить процессорный разъем возле графического интерфейса, что ставит крест на использовании габаритных систем охлаждения для функционирования в пассивном режиме. ASUS P8Z77-I Deluxe в этом плане продумана хорошо и на нее без проблем поместится даже Noctua NH-D14. Конечно, есть доля вероятности несовместимости с другим кулером, поэтому перед покупкой следует убедиться в полном соответствии размеров охладителя.
Из-за плотности монтажа и ограниченной площади текстолита часть компонентов перенесена на обратную сторону печатной платы. Некоторые элементы требуют к себе бережного отношения, поэтому плату стоит устанавливать в корпус (или использовать на открытом стенде) очень аккуратно.
P8Z77-I Deluxe выполнена на базе чипсета Z77 Express и поддерживает все процессоры Socket LGA1155, включая модели серии «К». Объем доступной памяти ограничен 16 гигабайтами — у «материнки» всего два слота DIMM. Частота модулей может достигать 3200 МГц в режиме оверклокинга.
Рассматриваемая модель почти полностью использует возможности «набора» системной логики, которые еще и расширены за счет внешних контроллеров. Графический интерфейс x16 поддерживает спецификации PCI Express второй и третьей ревизии (последнее будет доступно при установке Ivy Bridge). Для объединения ресурсов дискретной графической карты и встроенного видеоядра предусмотрена технология LucidLogix Virtu MVP. В непосредственной близости к разъему PCI-E x16 расположены слоты DIMM, из-за чего при смене модулей памяти необходимо будет извлекать видеокарту. Дисковая подсистема ограничена четырьмя каналами SATA, два из которых со скоростью 6 Гбит/с, и двумя eSATA 3Gb/s, выведенными на заднюю панель. Присутствует поддержка RAID-массивов уровней 0, 1, 5 и 10.
Помимо четырех чипсетых портов USB 3.0 (два на задней панели) производитель дополнил P8Z77-I Deluxe контроллером ASMedia ASM1042, который позволил вывести на заднюю панель еще два разъема для подключения скоростных устройств. Обычная периферия сможет довольствоваться восемью портами универсальной шины второй ревизии. Несмотря на размеры материнской платы, на ней нашлось место и для комбинированного модуля Wi-Fi и Bluetooth, расположенного в аккурат возле внутренних разъемов USB.
Звуковая подсистема выполнена на базе HDA-кодека Realtek ALC898, но для реализации 7.1-канального звука придется дополнительно воспользоваться разъемами на фронтальной панели корпуса. В противном случае подключить более шести колонок не получится — на задней панели установлено лишь три аудио разъема. Сетевые возможности платы реализованы за счет весьма популярного нынче гигабитного чипа Intel 82579V.
На задней панели P8Z77-I Deluxe присутствуют все необходимые порты и разъемы для постройки функциональной системы:
- четыре USB 2.0;
- четыре USB 3.0;
- два выходяа для подключения антенн;
- два eSATA;
- по одному HDMI, DisplayPort, DVI;
- сетевой разъем;
- три аудио-разъема;
- оптический S/PDIF;
- кнопки BIOS Flashback и Clear CMOS.
Что же, в плане стандартной функциональности рассматриваемая материнская плата ничем особенным не выделяется на фоне большинства решений форм-фактора Mini-ITX такого уровня. Но вот что действительно в ней интересного, так это силовая подсистема.
Модуль VRM выполнен по 11-канальной схеме и расположен на отдельной компактной плате с верхней стороны P8Z77-I Deluxe. На ней же распаян и управляющий чип IR3538 производства International Rectifier. Восемь фаз предназначены самим ядрам процессора, две питают графическое ядро, а оставшаяся (со своим отдельным контроллером Richtek RT8120) — контроллер памяти.
Часть элементов перенесена на обратную сторону печатной платы.
Очень интересный и правильный шаг компании ASUS перенести преобразователь питания процессора на дочернюю плату — все же при ограниченных размерах Mini-ITX тяжело наделить продукт оверклокерскими возможностями. Кстати, это не первый эксперимент компании с внешним VRM: в начале 2000-х выпускалась «материнка» A7V133 на базе VIA KT133A для платформы Socket A, у которой часть преобразователя питания была вынесена на отдельную плату.
Во всех цепях используются сугубо полимерные конденсаторы и катушки закрытого типа. В качестве разъема дополнительного питания процессора установлен 8-контактный EPS12V, который обычно встречается на взрослых и продвинутых платах. Возле него можно увидеть переключатель TPU, отвечающий за автоматический разгон системы.
Невысокий уровень энергопотребления микросхемы PCH позволил обойтись небольшим плоским радиатором, а вот силовые транзисторы требуют себе немного большего, чем представленная на нижнем снимке пластика:
С другой стороны, вряд ли на P8Z77-I Deluxe производится экстремальный разгон с умопомрачительным повышением питающего напряжения, так что в большинстве случаев такого охладителя должно хватить с головой. Кроме основной функции он несет еще и дополнительную, придавая жесткость конструкции «преобразователь+плата». Чтобы модуль VRM не выломался при транспортировке радиатор прикручен не только к дочерней плате, а и к основной. При установке материнской платы в корпус крепление раскручивается.
Для обеспечения активного охлаждения системы на плате предусмотрено два разъема с ШИМ-регулировкой.
Кроме полезной кнопки ClearCMOS для сброса настроек UEFI есть еще MemOK!, знакомая по многим продуктам ASUS и отвечающая за старт системы с проблемными модулями памяти. Но расположена она не в привычном месте возле слотов DIMM, а перед задней панелью.
При использовании платы P8Z77-I Deluxe есть ряд нюансов, о которых не стоит забывать. Маленькие размеры текстолита вынудили инженеров компании более плотно расположить элементы на обратной стороне печатной платы, из-за чего могут возникнуть проблемы при установке усилительных пластин некоторых процессорных кулеров.
Например, для установки популярной системы охлаждения Noctua NH-D14 пришлось воспользоваться креплением от модели NH-L12.
Возле сокета есть еще небольшая катушка, которую можно ненароком зацепить и повредить, устанавливая «материнку» в корпус или кулер на процессор. В этом случае надо быть предельно осторожным.
Упомянутое выше крепление радиатора силовых элементов после установки платы в корпус нагрузку передает на стойки поддона.
Вот так выглядит ASUS P8Z77-I Deluxe с Noctua NH-D14:
Ребра радиатора не касаются модуля VRM, но с некоторыми кулерами все же могут возникнуть проблемы.
Также используя такую габаритную СО не получится установить модули памяти с высокими радиаторами.
А вот с видеокартой проблем никаких нет — процессорный сокет расположен на достаточном расстоянии от графического интерфейса.
Итак, железная часть участницы нашего тестирования выполнена на должном уровне. Посмотрим теперь на возможности прошивки, ведь без грамотной реализации программного кода любое устройство может превратиться в груду металлолома, чего явно не хотелось бы от такой малютки. UEFI Setup

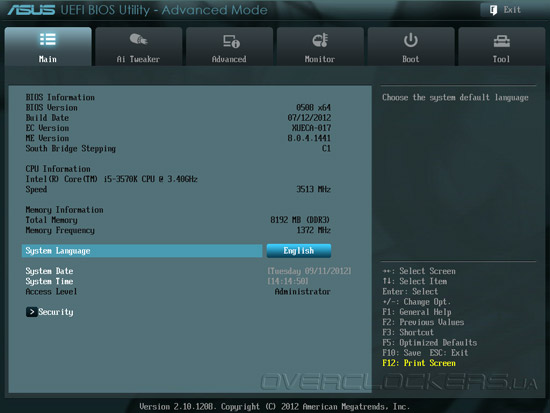

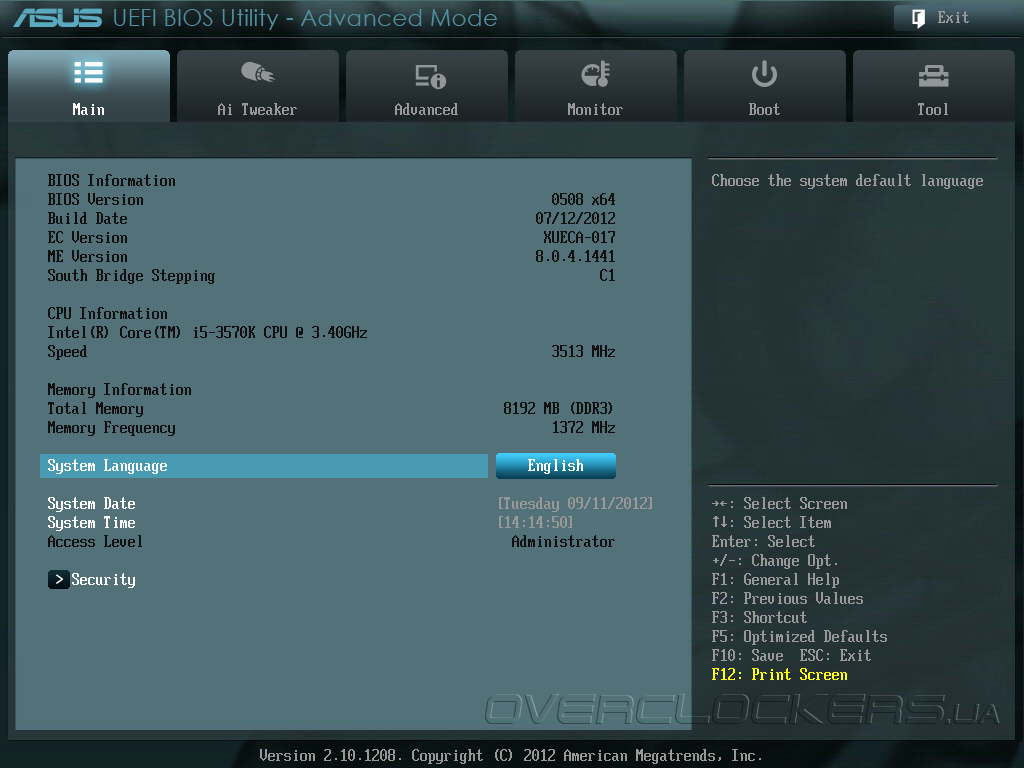

Используемый UEFI в P8Z77-I Deluxe выполнен на микрокоде AMI с оригинальным графическим интерфейсом. В самой первой вкладке Main собрана краткая информация о плате, процессоре и памяти. Там же настраивается время и дата.

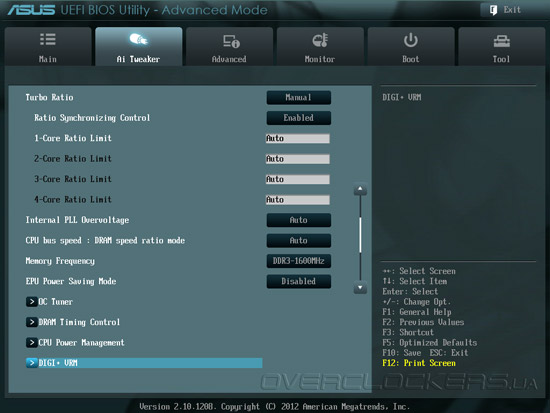

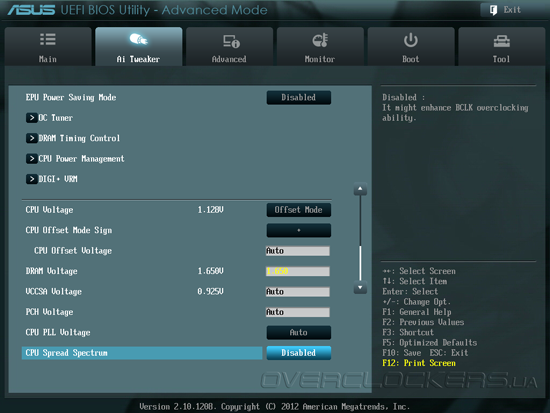

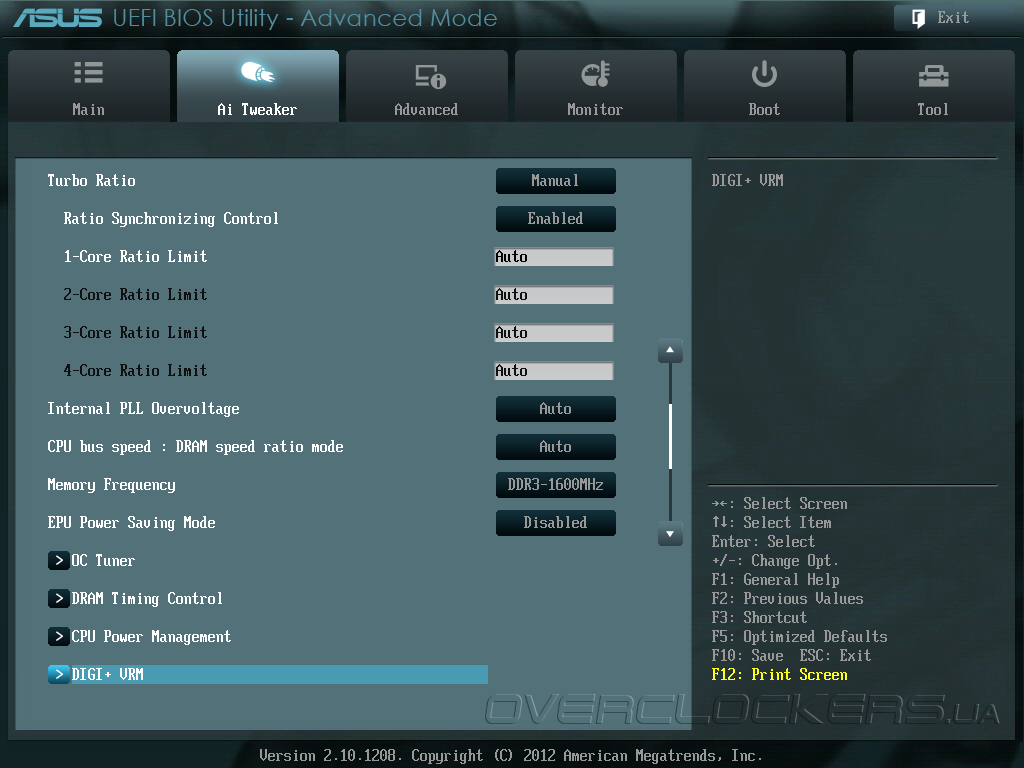

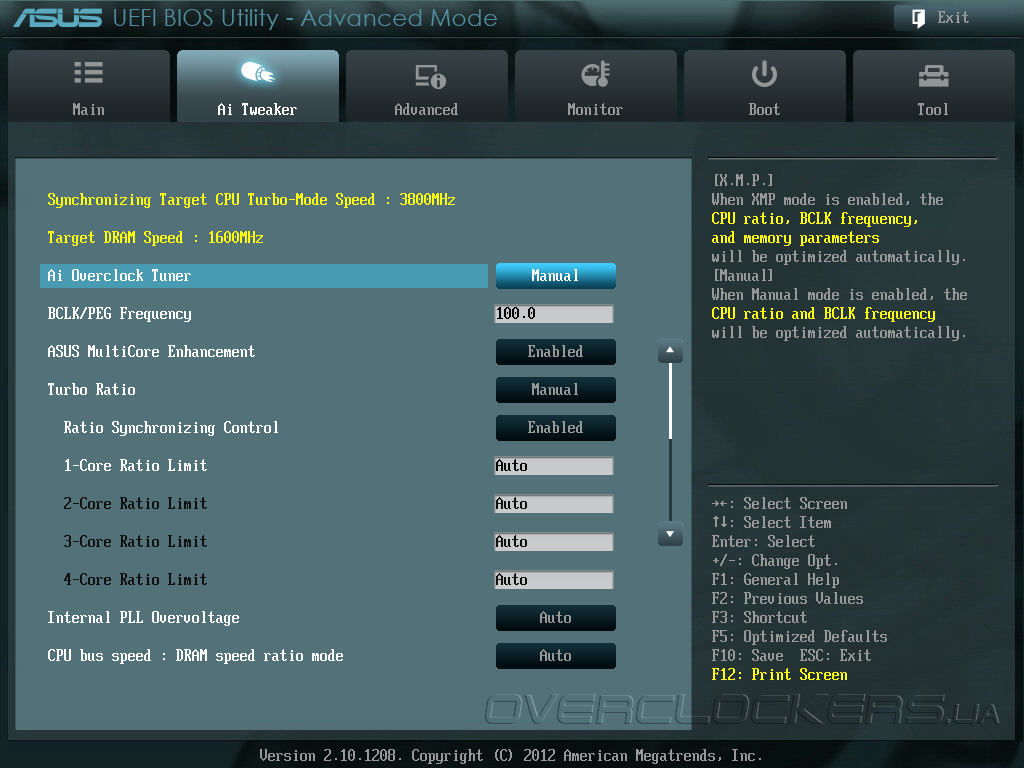

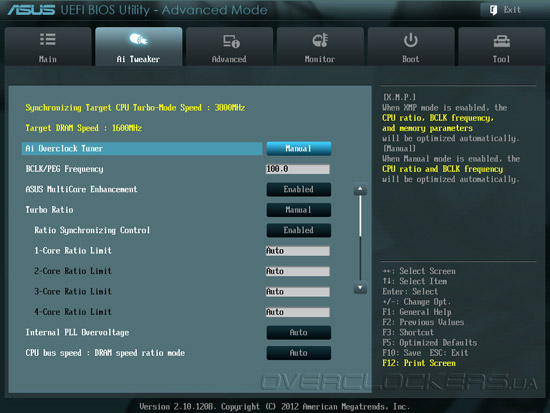

Ai Tweaker отвечает за тонкую настройку системы. Именно там находятся все опции, отвечающие за разгон: регулировка базовой частоты (от 80 до 300 МГц, при этом рабочие максимум 110 МГц), управление энергосберегающими технологиями, включая Turbo Boost, выбор частоты работы памяти и таймингов, настройка различных напряжений питания.

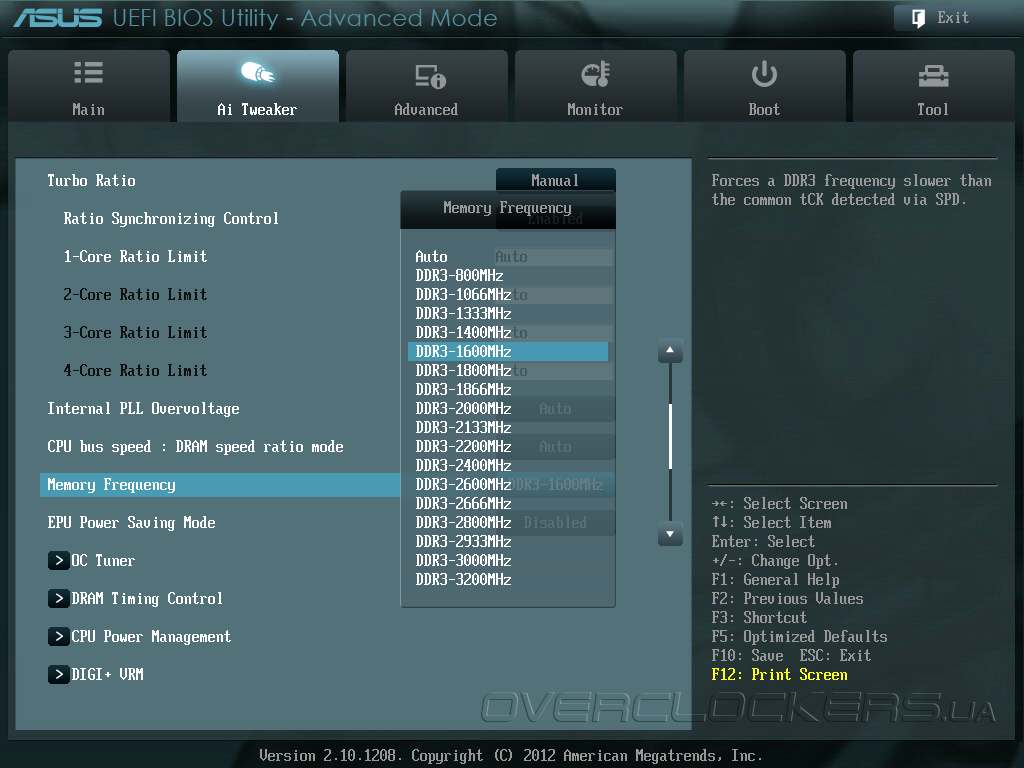

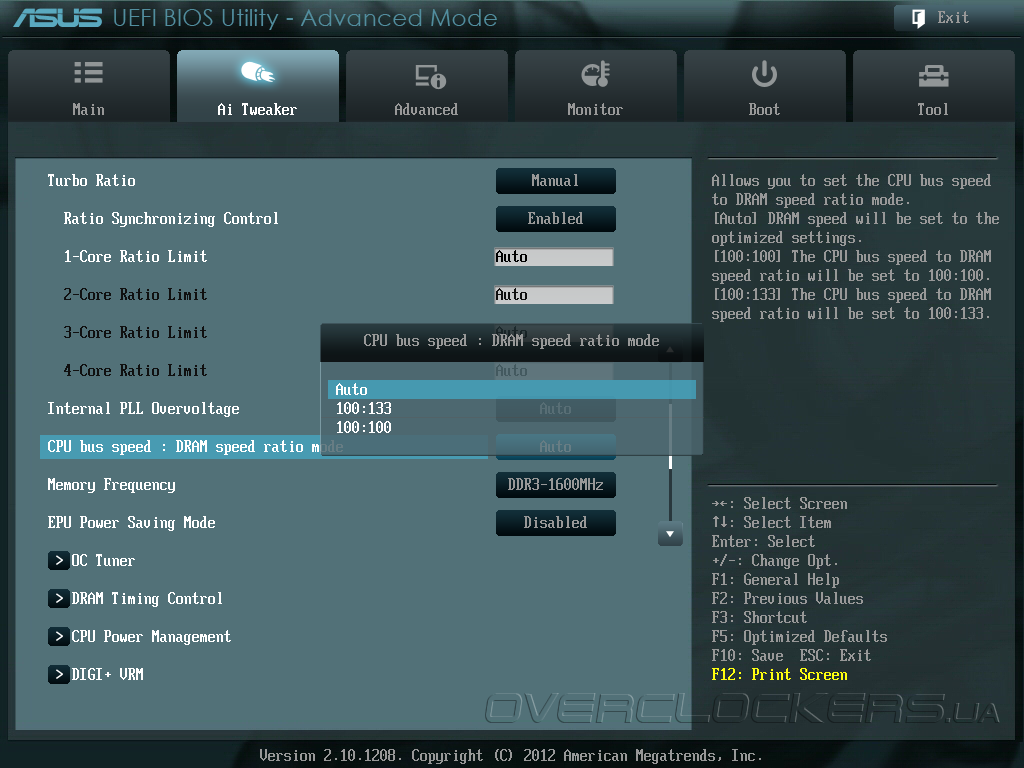

При использовании процессоров Ivy Bridge можно самостоятельно задать опорную частоту памяти (100 или 133 МГц) или положиться на автоматику. С 22-нм CPU доступно больше режимов работы памяти и с меньшим шагом, чем можно получить, установив Sandy Bridge.

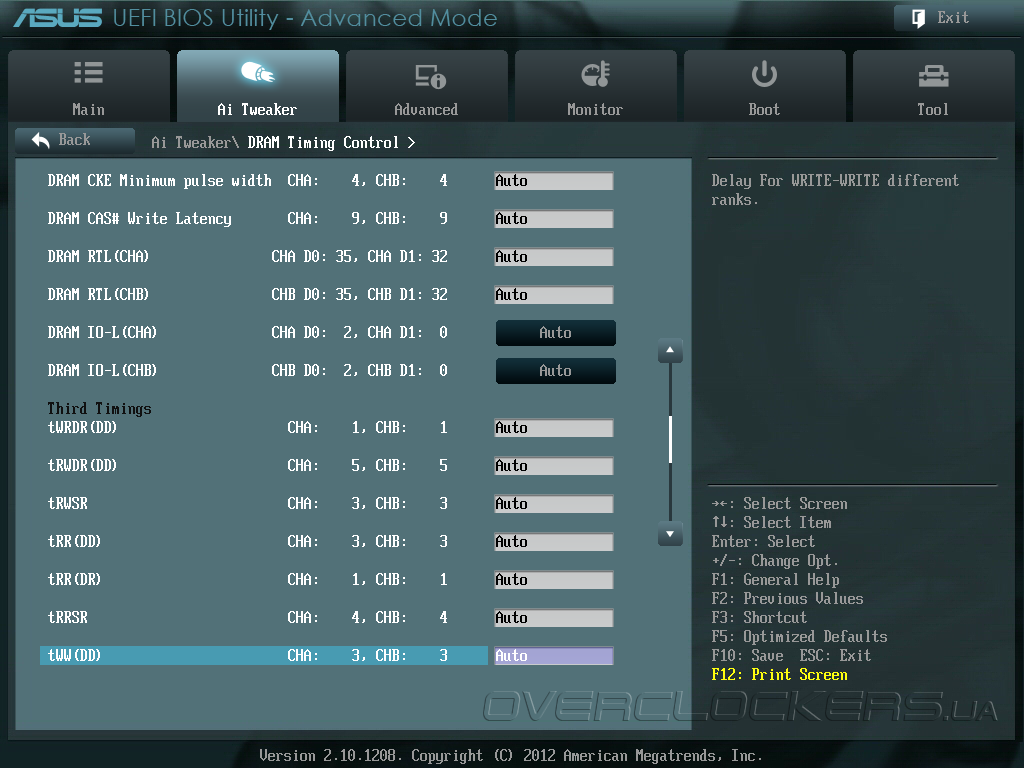

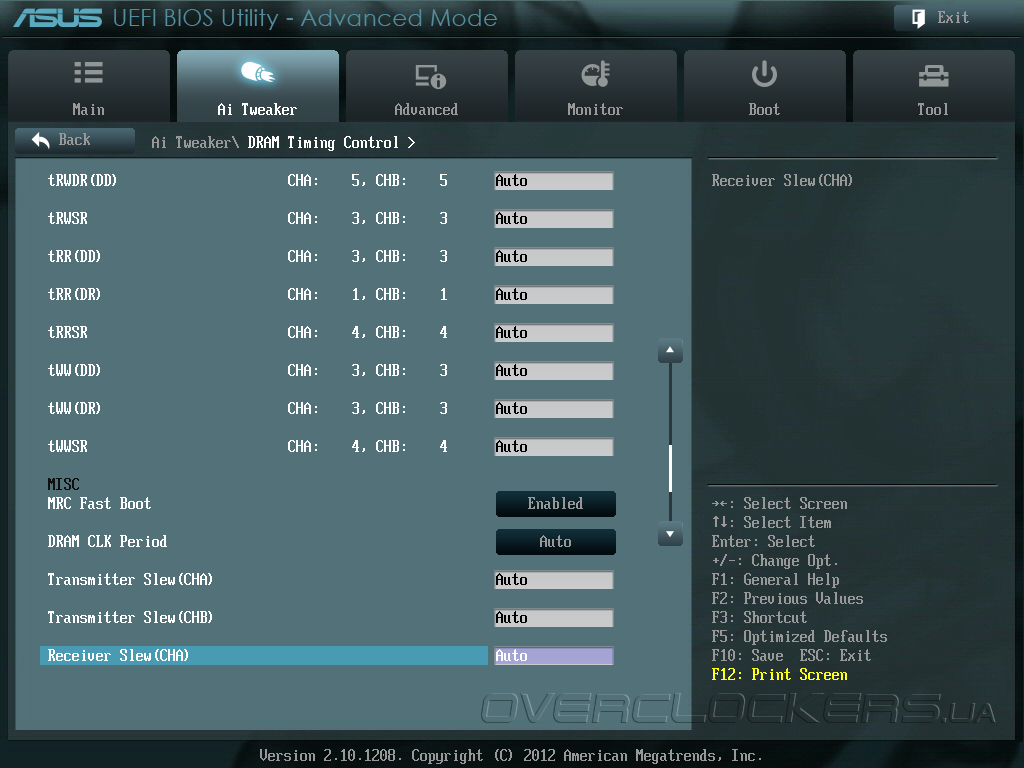

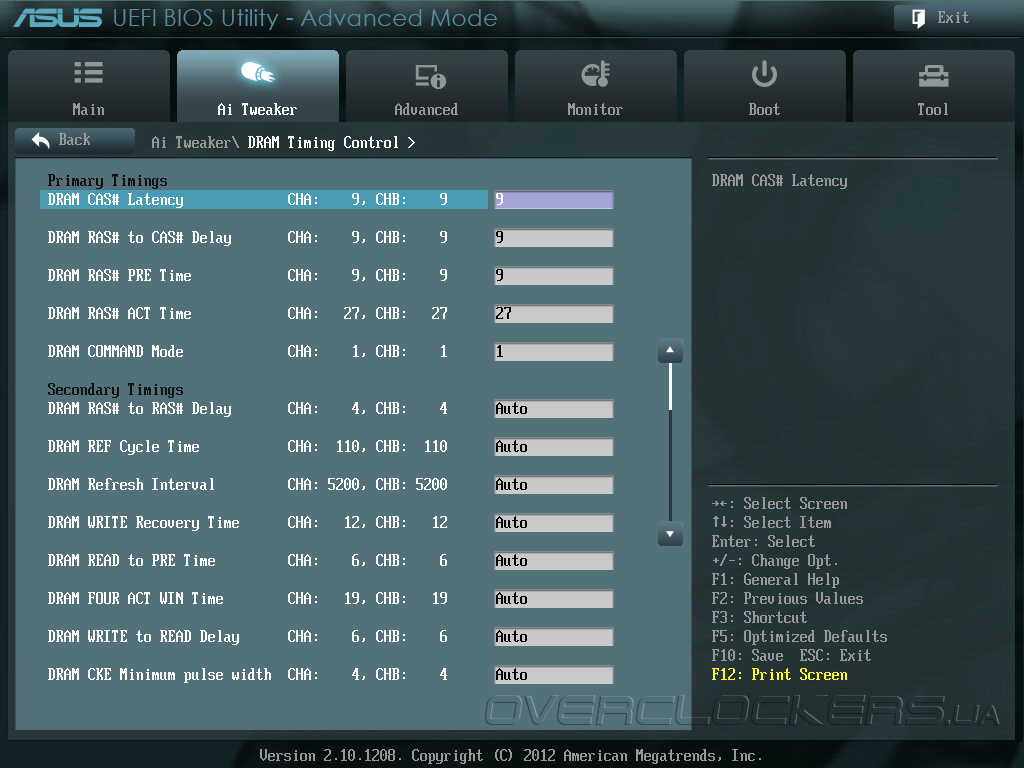

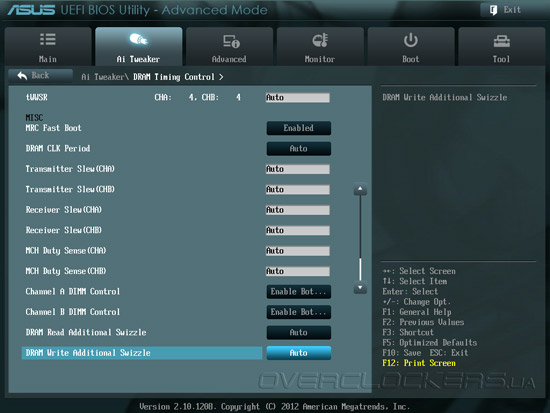

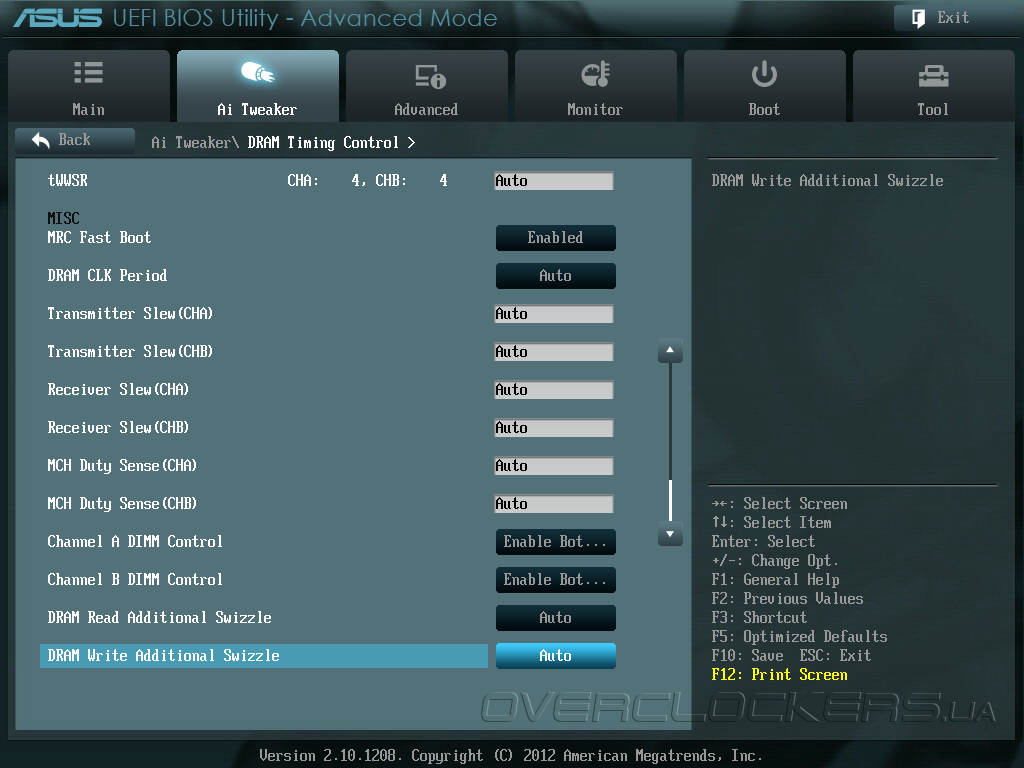

Количество настраиваемых задержек большое, что стандартно для решений ASUS.

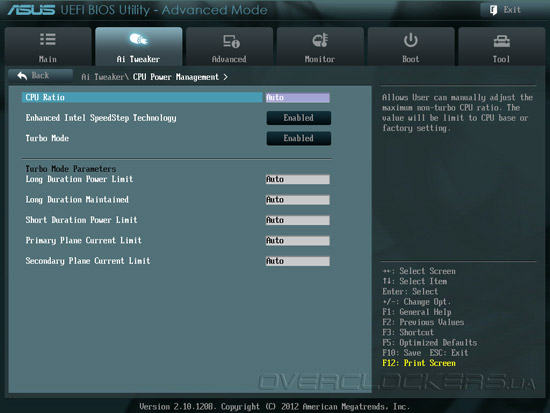

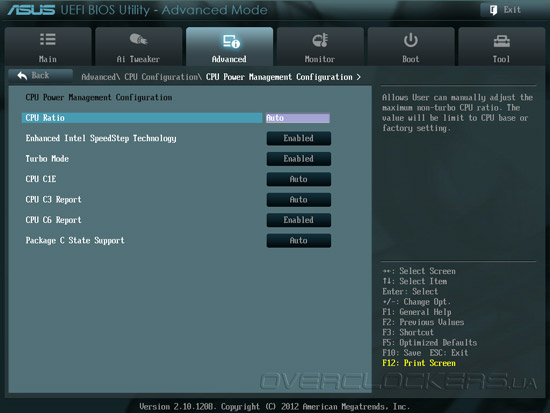

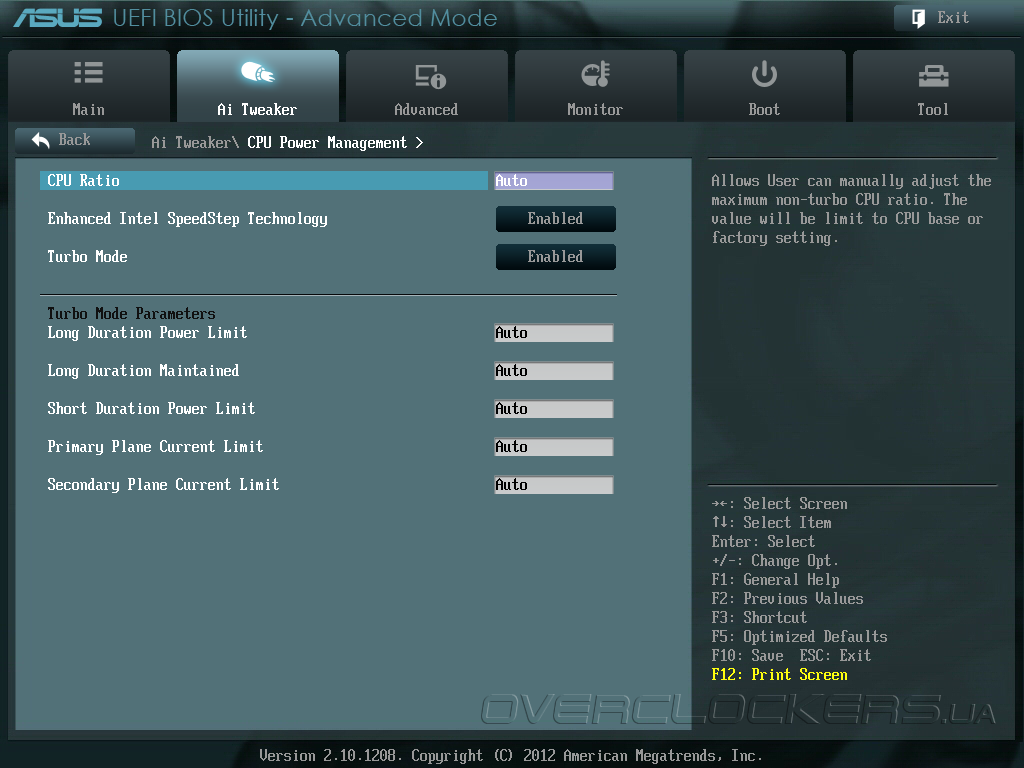

В подразделе CPU Power Management находится управление технологиями Turbo Boost и EIST, выбор множителя процессора и настройка лимита энергопотребления. Для корректного функционирования Turbo Boost в разделе Ai Tweaker пункт Ratio Synchronizing Control стоит перевести в значение Disable, иначе при минимальной нагрузке будет повышаться частота всех ядер, а не одного.

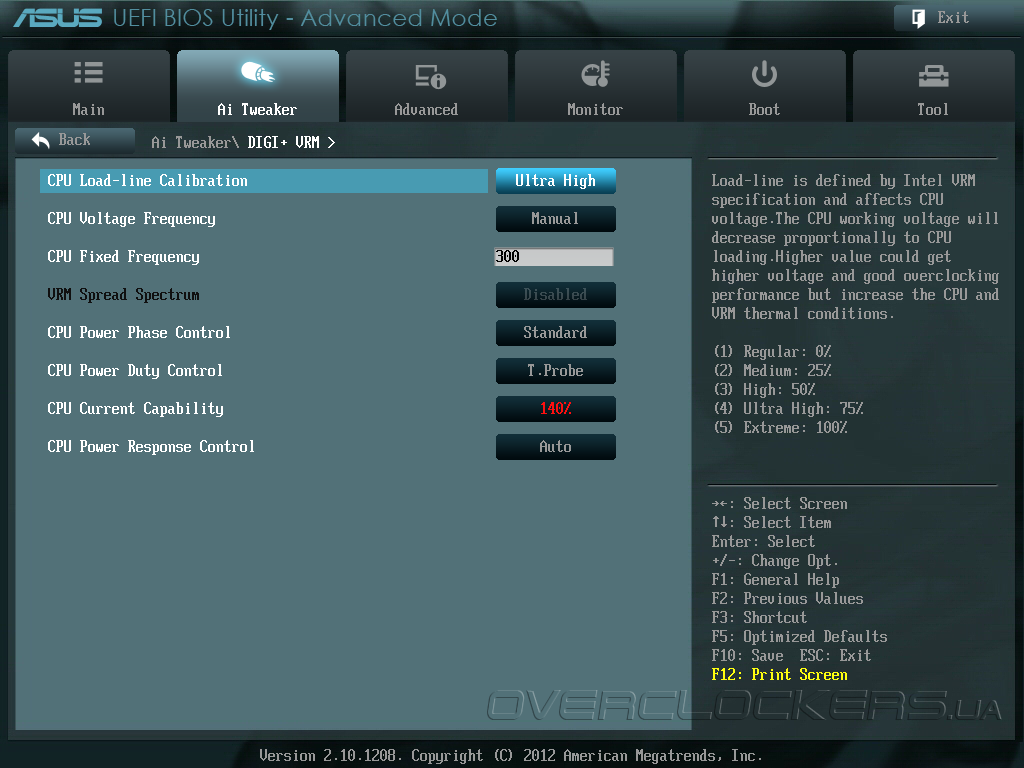

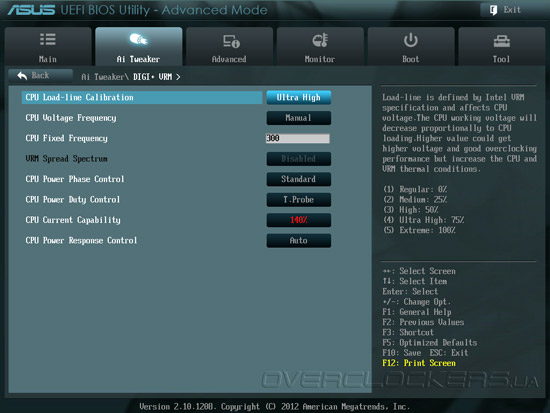

DIGI+ VRM позволяет настроить работу преобразователя питания процессора. Там же находится параметр CPU Load-line Calibration, отвечающий за снижение просадок напряжения при нагрузке на систему. Рекомендуемые значения при разгоне: High или Ultra High.
Количество настраиваемых напряжений не такое большое, как у продуктов серии Republic of Gamers, но основные присутствуют и их хватит для среднестатистического разгона. Для удобства читателей все значения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Manual Voltage | 0,8—1,99 | 0,005 |
| CPU Offset Voltage | –0,635…+0,635 | 0,005 |
| DRAM Voltage | 1,2—2,135 | 0,005 |
| VCCSA Voltage | 0,61—1,56 | 0,005 |
| PCH Voltage | 1,05—1,4 | 0,05 |
| CPU PLL Voltage | 1,8—1,9 | 0,1 |

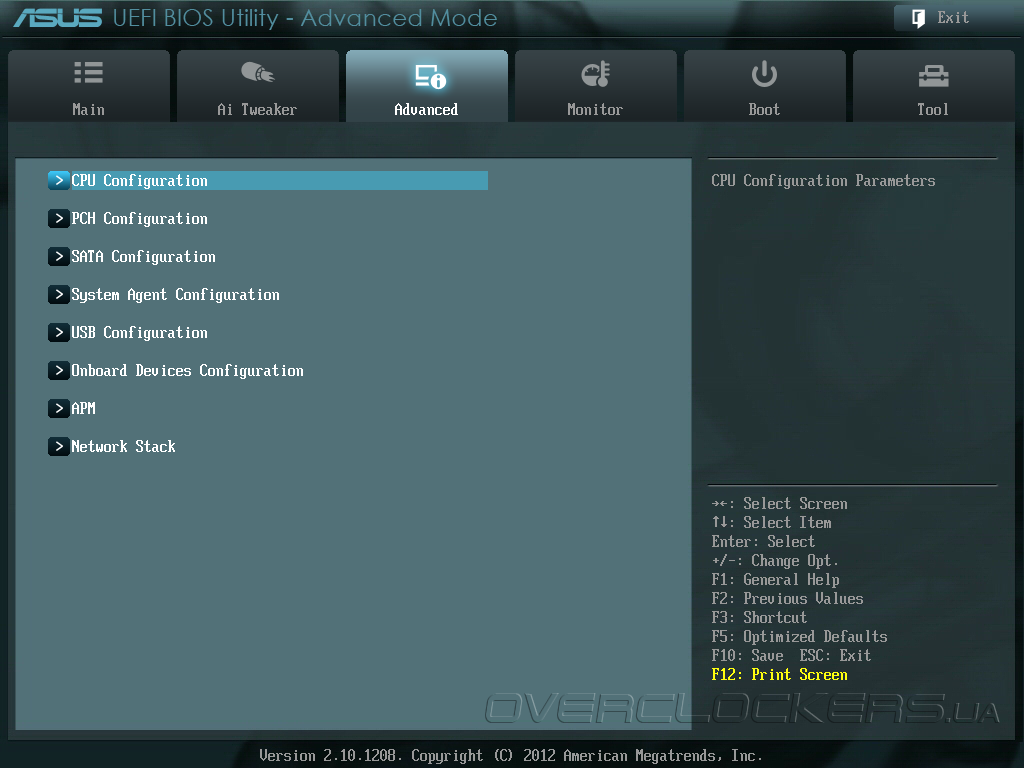

Во вкладке Advanced сосредоточены настройки процессора, чипсета, различных контроллеров и интерфейсов.

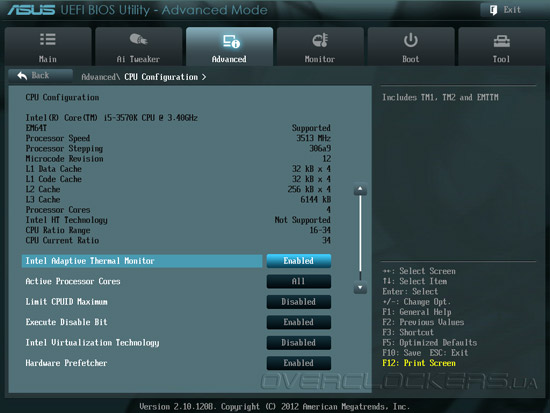

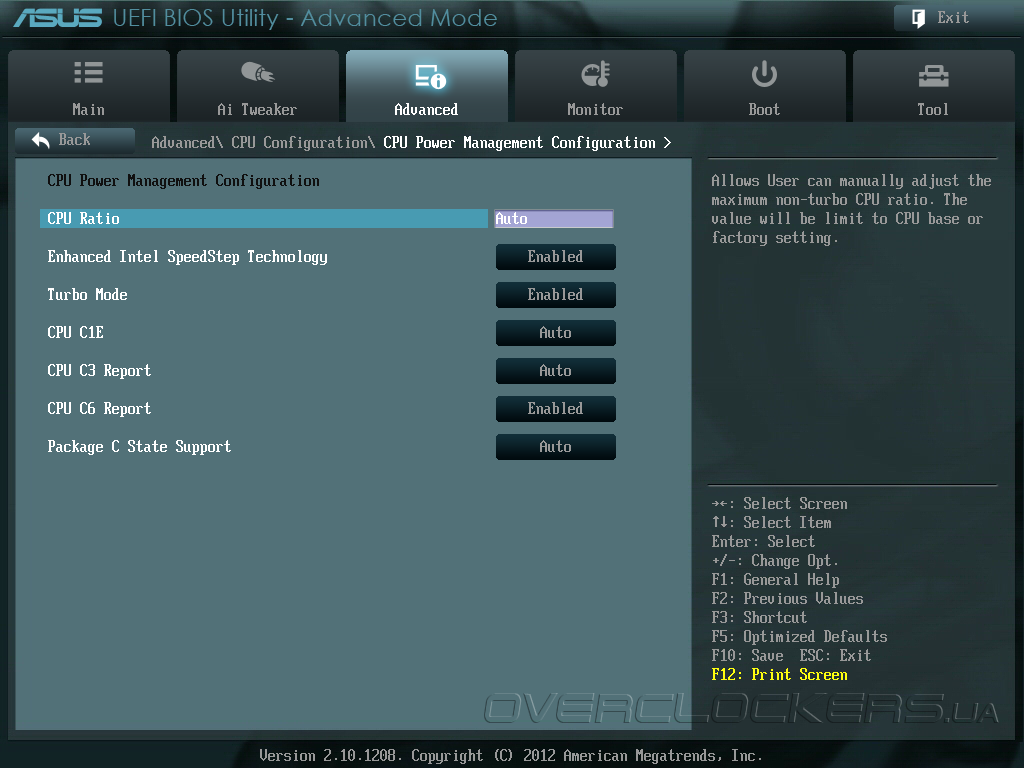

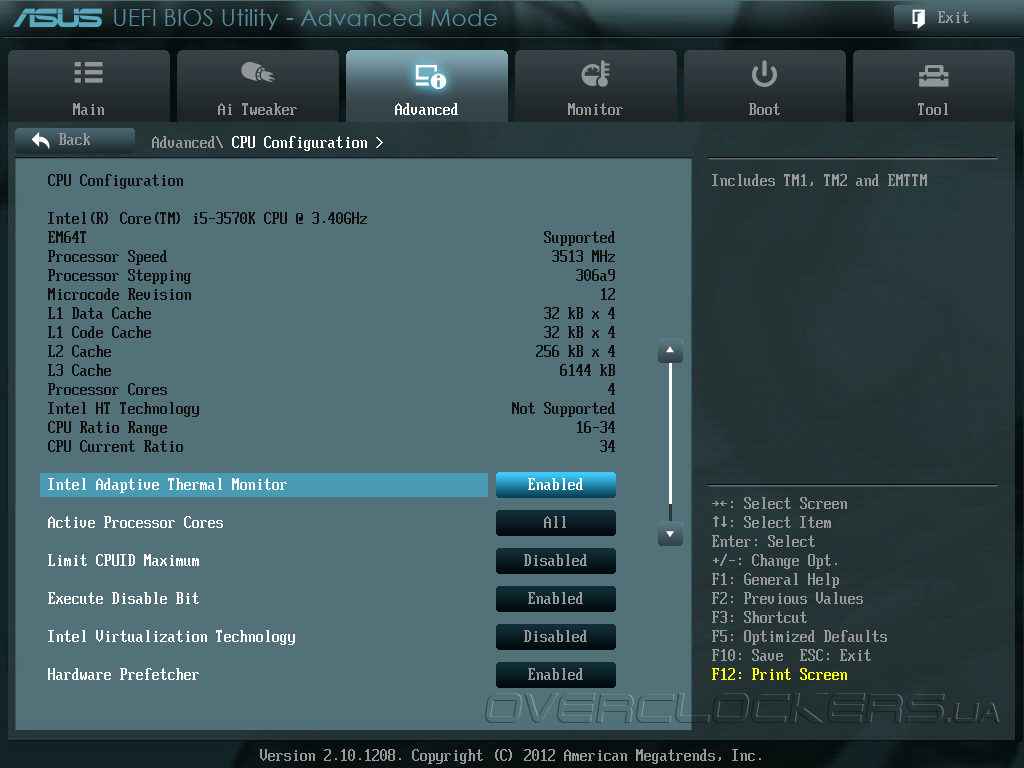

CPU Configuration позволяет получить подробную информацию об установленном процессоре и настроить поддерживаемые им технологии.

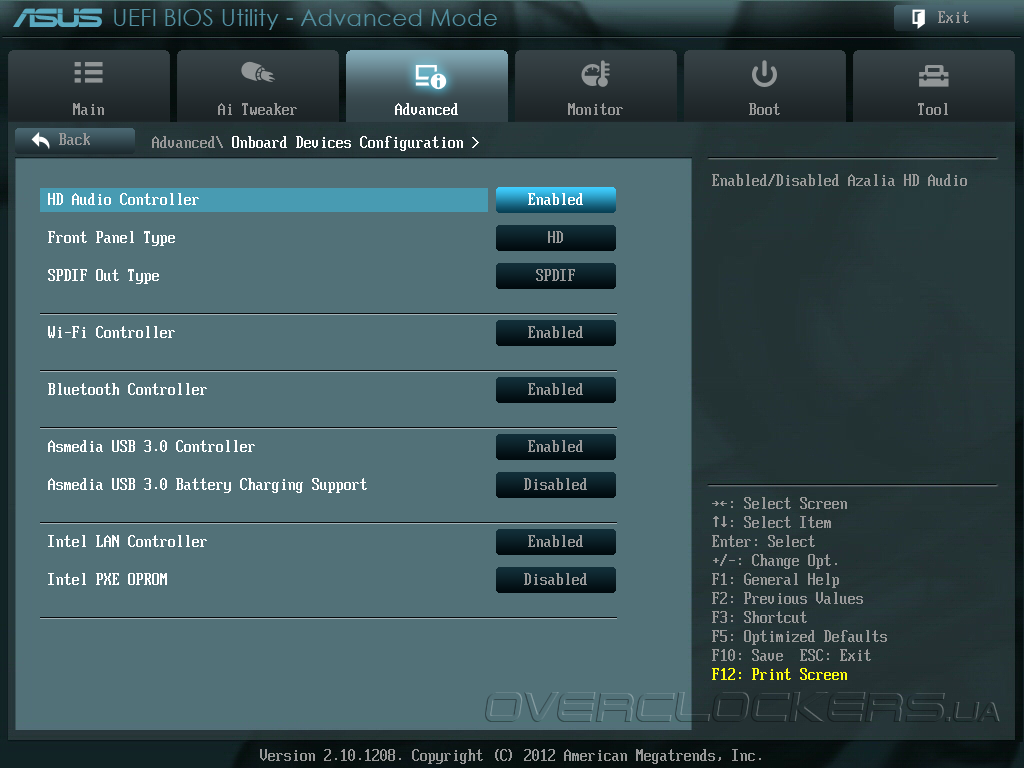

Остальные подразделы отвечают за управление аудио кодеком, модулем Wi-Fi и Bluetooth, шины USB, технологий Intel Rapid Start и Smart Connect, дисковой подсистемы, графическим интерфейсом и т.д.

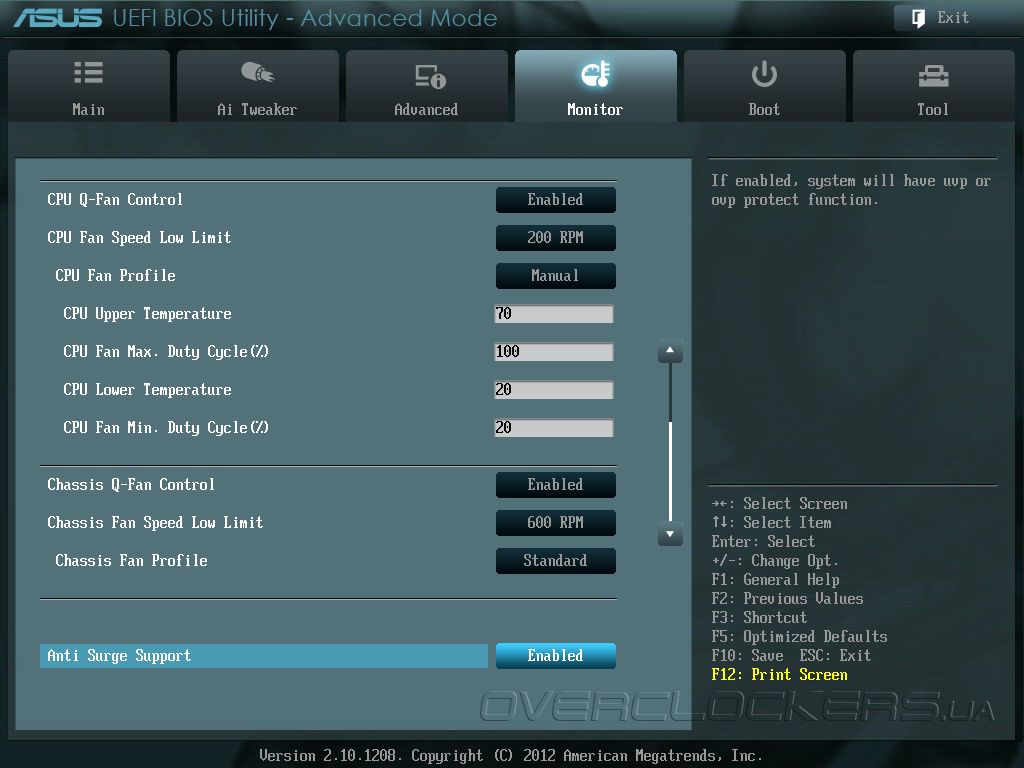

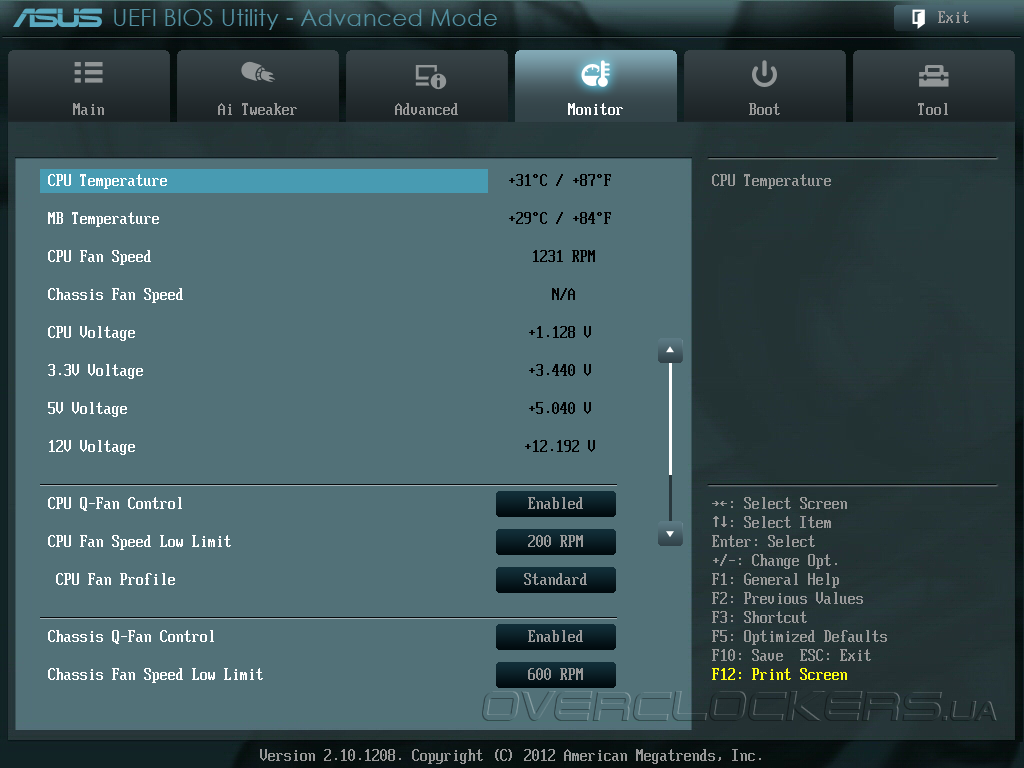

В разделе Monitor отображается показания двух термодатчиков (процессорный и датчик платы), скорость вращения двух вентиляторов, напряжения питания процессора и трех основных линий. Там же находится регулировка режима работы и оборотов вентиляторов.

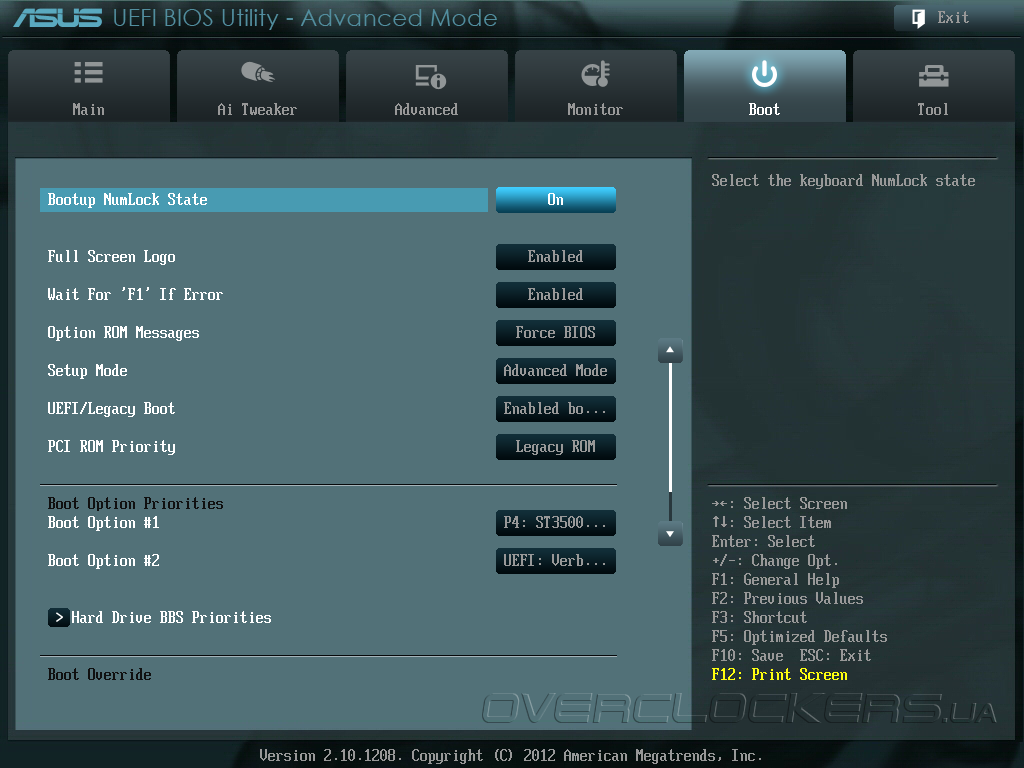

Boot отвечает за загрузку системы, окно приветствия при старте и режим, в который пользователь попадет после входа в UEFI.

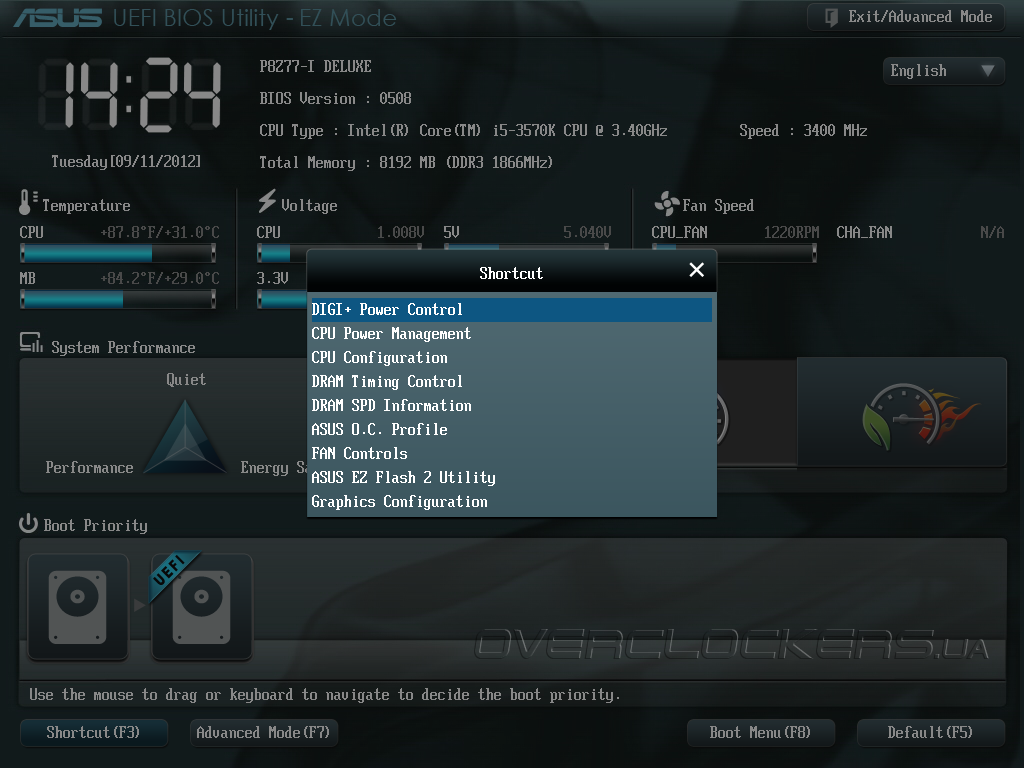

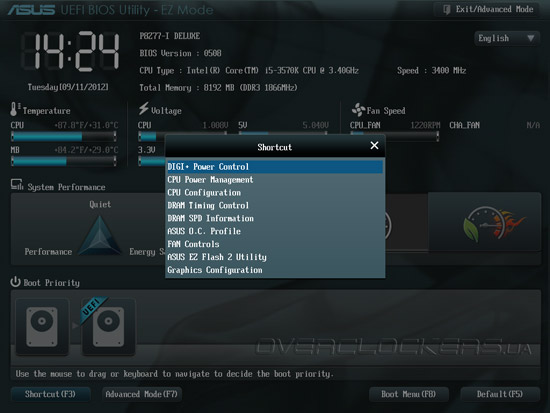

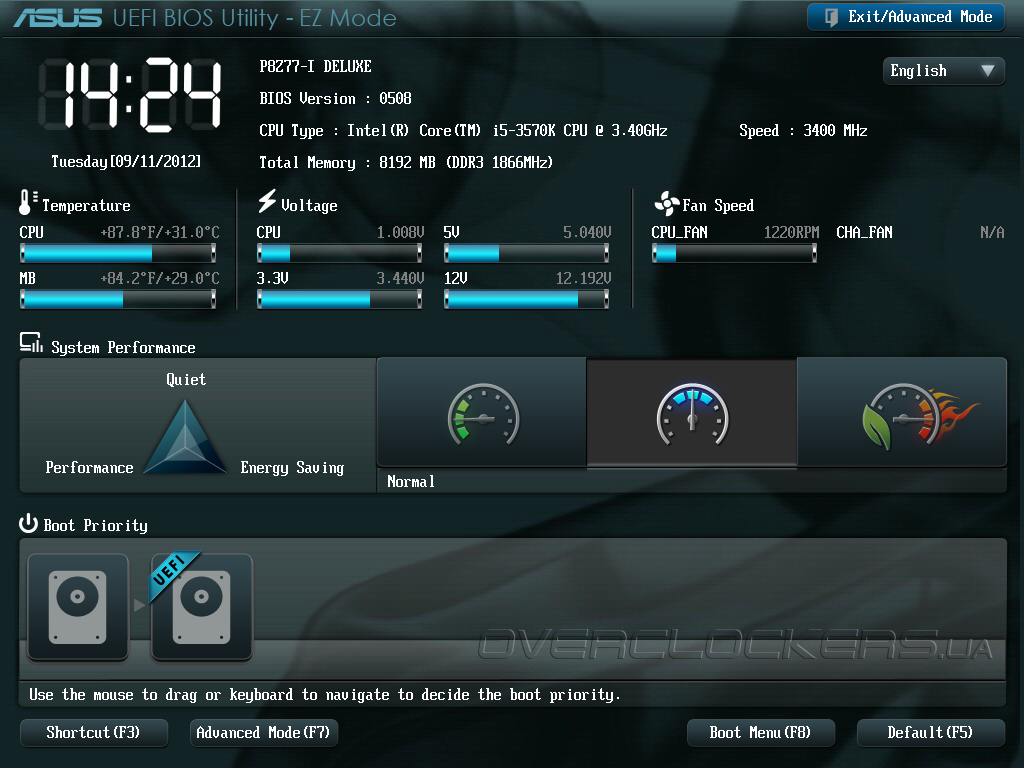

Для продвинутых пользователей предназначен привычный Advanced, а новички могут воспользоваться сильно упрощенным EZ Mode. Последний установлен по умолчанию.
Но в нем нет никаких серьезных настроек, только отображение даты и времени, мониторинг, управление энергоэффективностью и выбор накопителя для загрузки системы. Чтобы сделать какие-нибудь изменения ключевых параметров можно воспользоваться одной из девяти закладок, ведущих в соответствующий раздел.

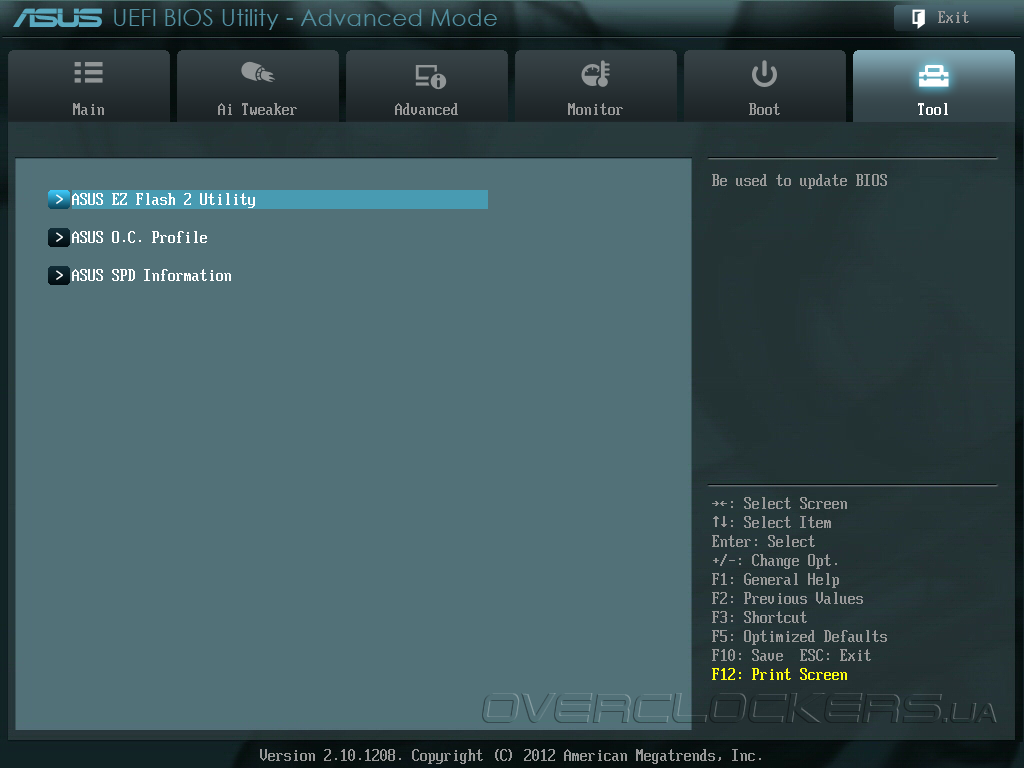

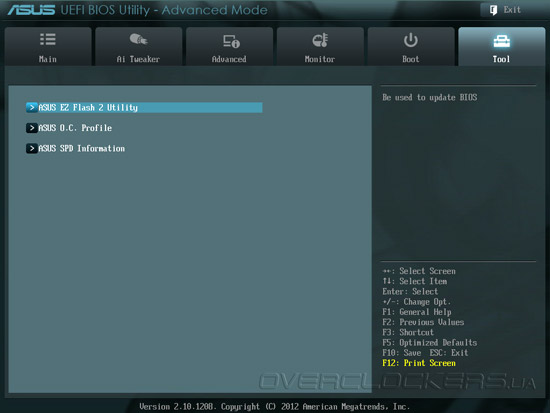

И последняя вкладка — Tool. В ней находятся знакомые поклонникам продукции ASUS утилиты: EZ Flash 2, O.C. Profile и SPD Information.

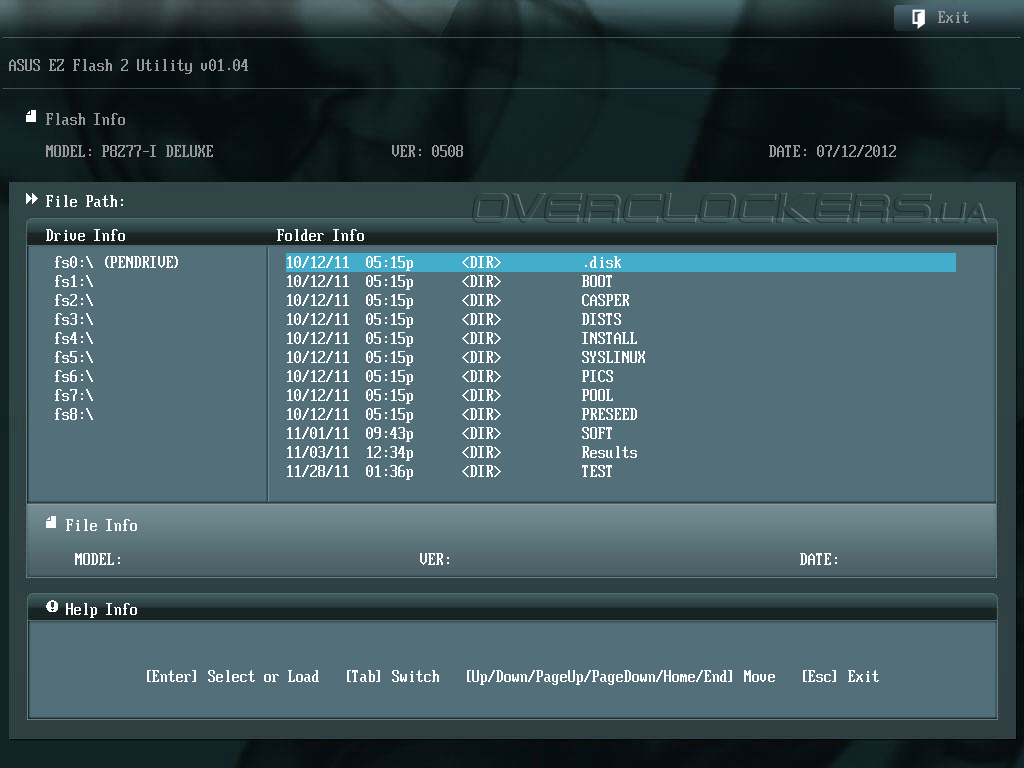

Первая позволяет обновить прошивку, достаточно вставить «флешку» с микрокодом и выбрать нужный файл, а остальное плата сделает сама.

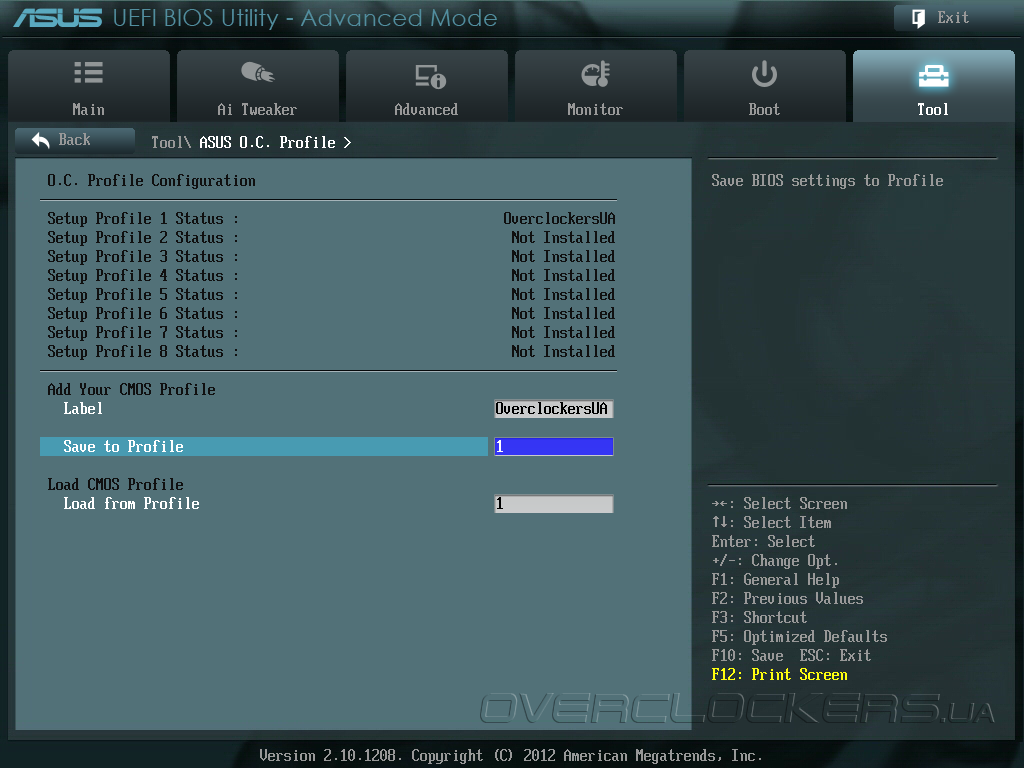

Вторая отвечает за сохранение восьми профилей с пользовательскими настройками.

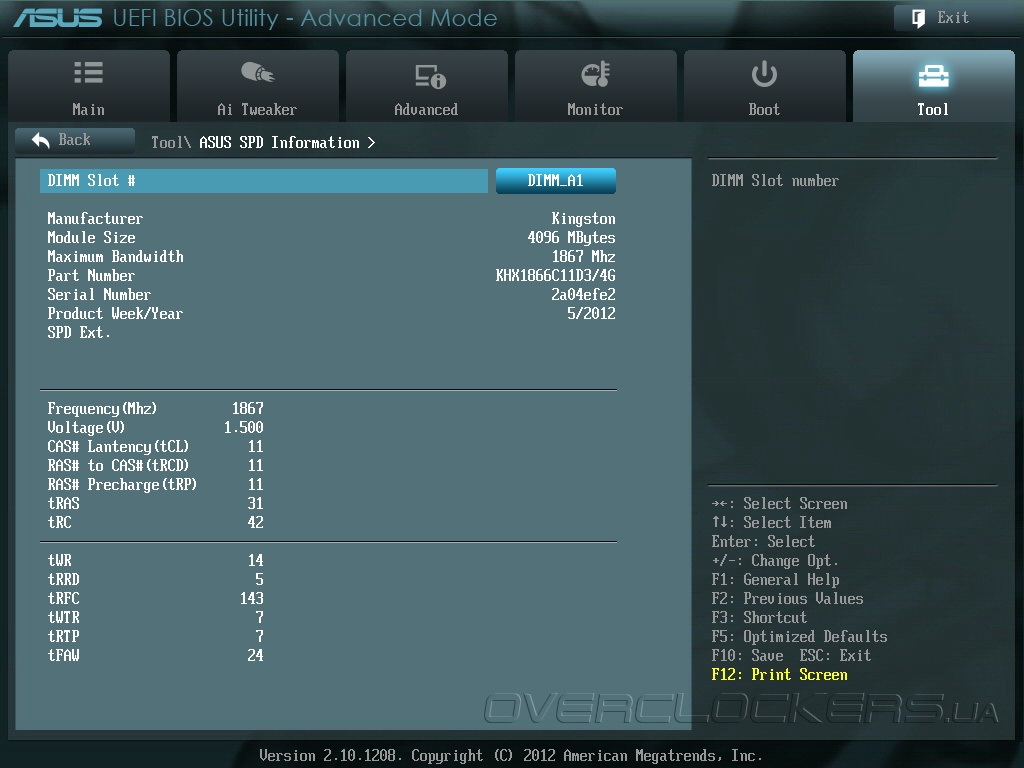

А третья предоставляет информацию об установленных модулях памяти, считывая данные из SPD.
Как видим, возможности прошивки материнской платы ASUS P8Z77-I Deluxe нисколько не уступают таковым у стандартных решений. Осталось проверить лишь уровень разгона, чтобы полностью убедиться в потенциале этой участницы тестирования. Но прежде чем это сделаем, рассмотрим предлагаемое с «материнкой» программное обеспечение.
Комплектное ПО

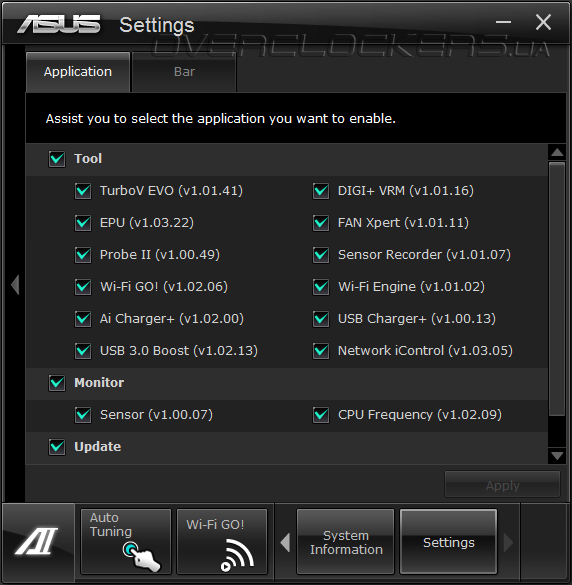

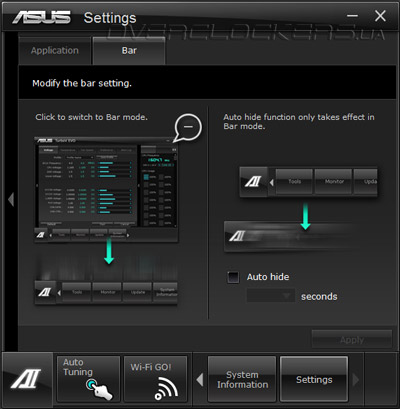

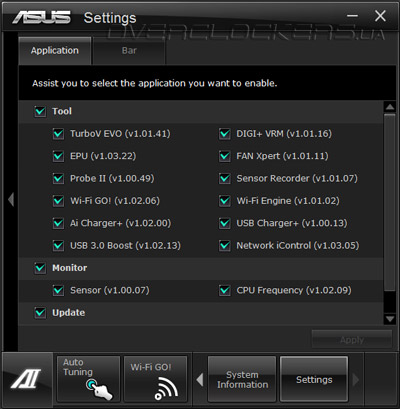

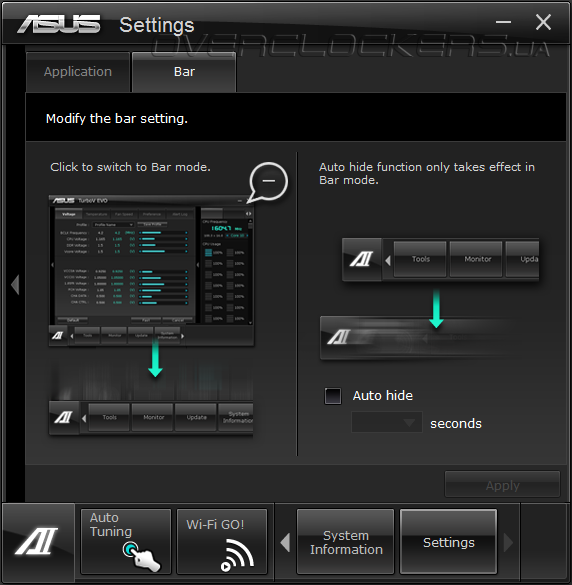

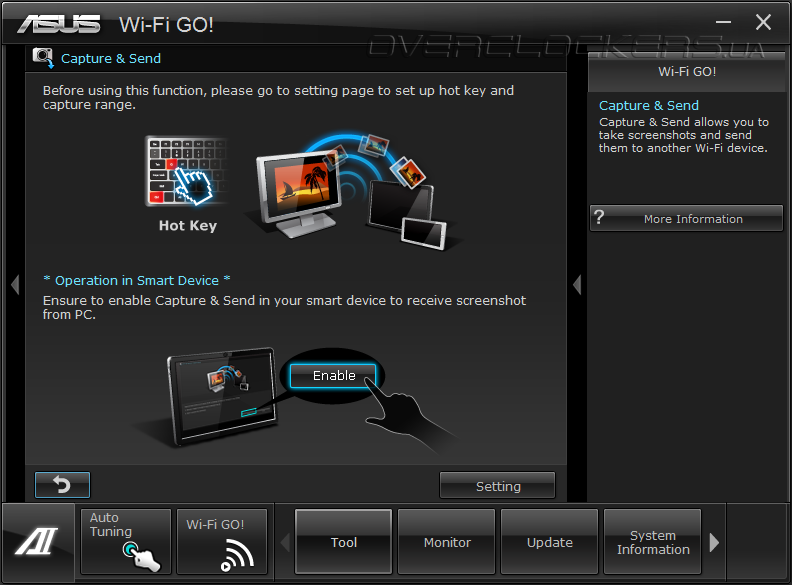

С материнской платой поставляется мощный программный комплекс, объединяющий большое количество всевозможных утилит под общим названием Ai Suite II. Первое место в нем отведено функциям авторазгона и беспроводной сети. Wi-Fi GO! позволяет настроить DLNA-подключение, управление ПК посредством мобильных устройств и передачу на них и обратно медиаконтента.

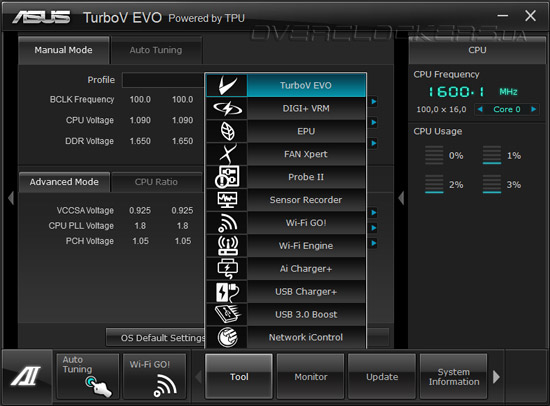

Основные утилиты, знакомые не по одному продукту ASUS, расположены в разделе Tool.

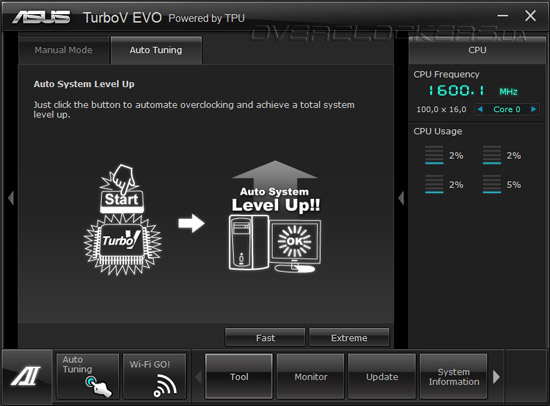

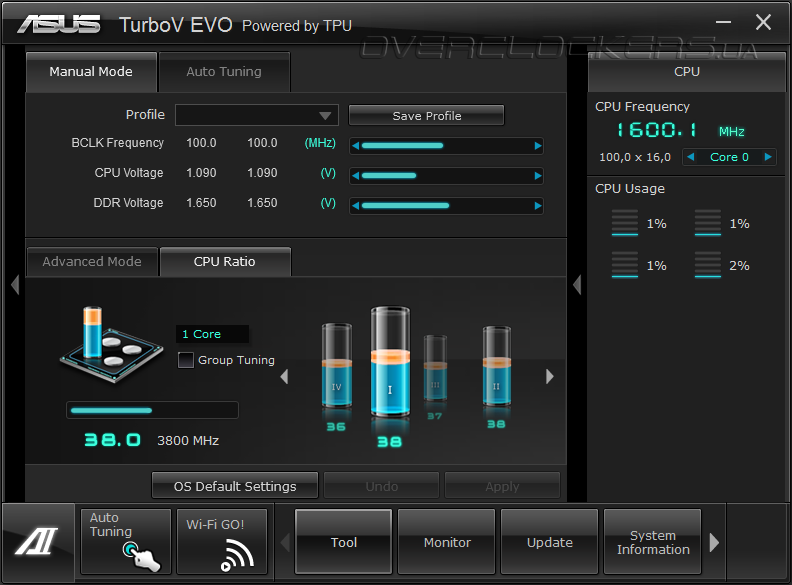

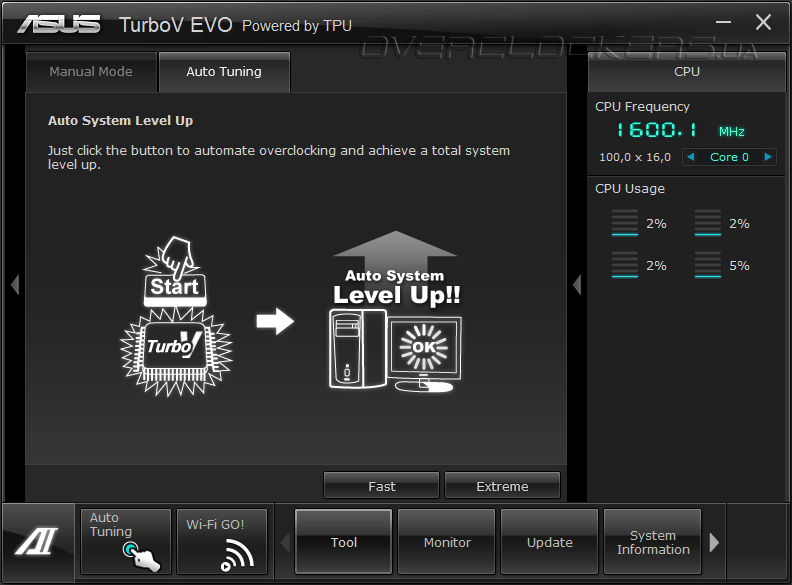

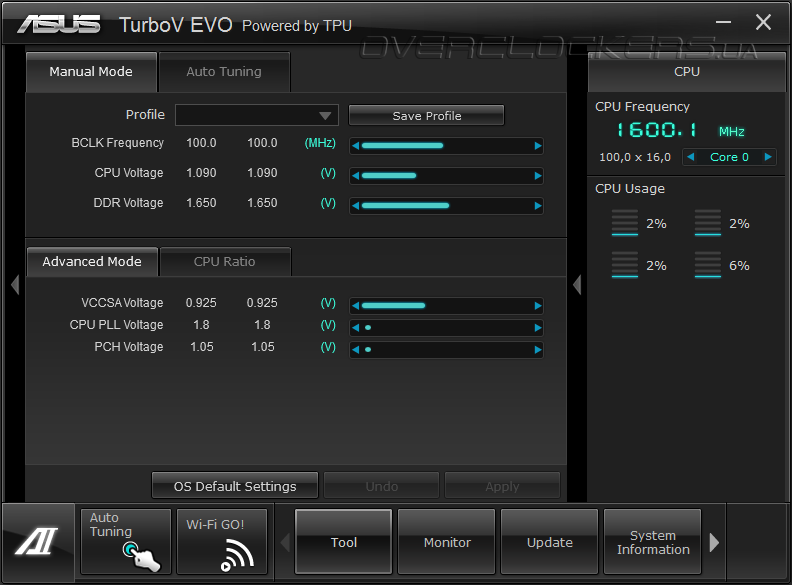

Для разгона системы предназначена TurboV EVO, при помощи которой можно изменять частоту BCLK, напряжения и коэффициент умножения процессора. С ее помощью не составит труда произвести авторазгон.

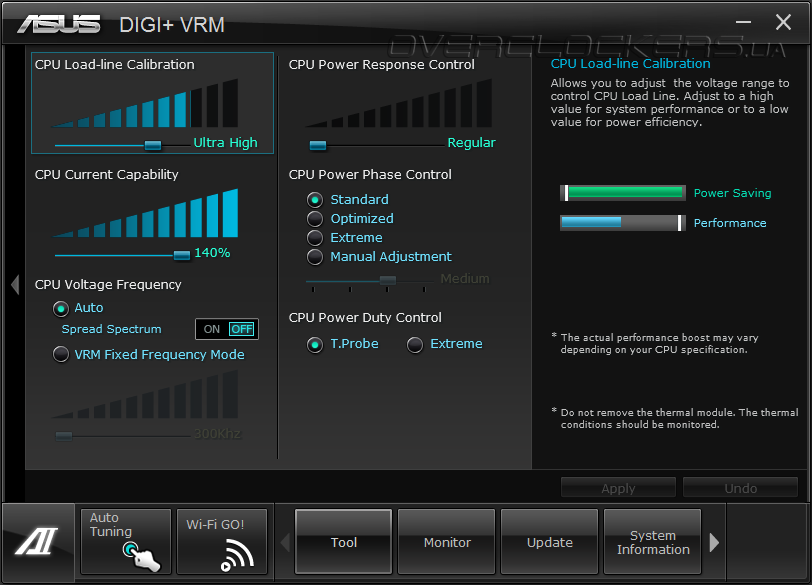

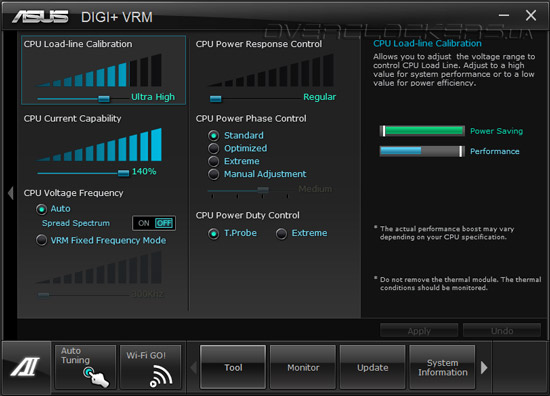

DIGI+ VRM, как не трудно догадаться по названию, позволяет настроить преобразователь питания процессора.

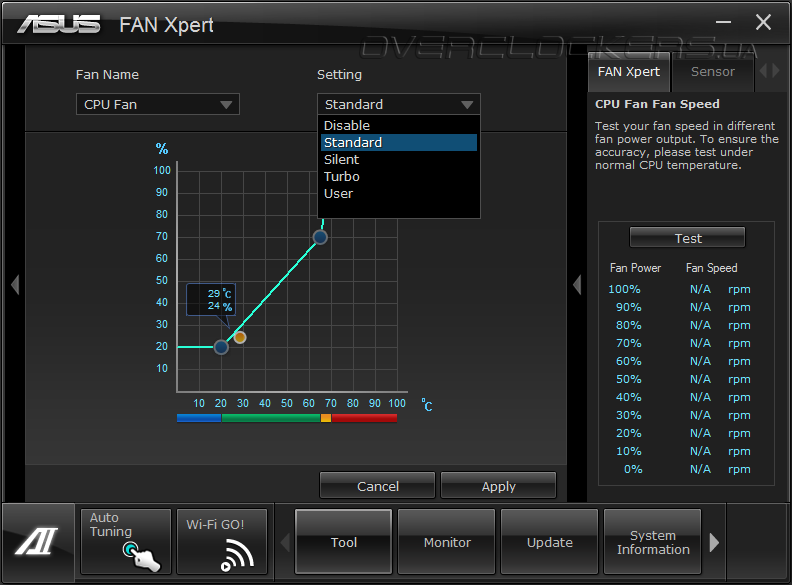

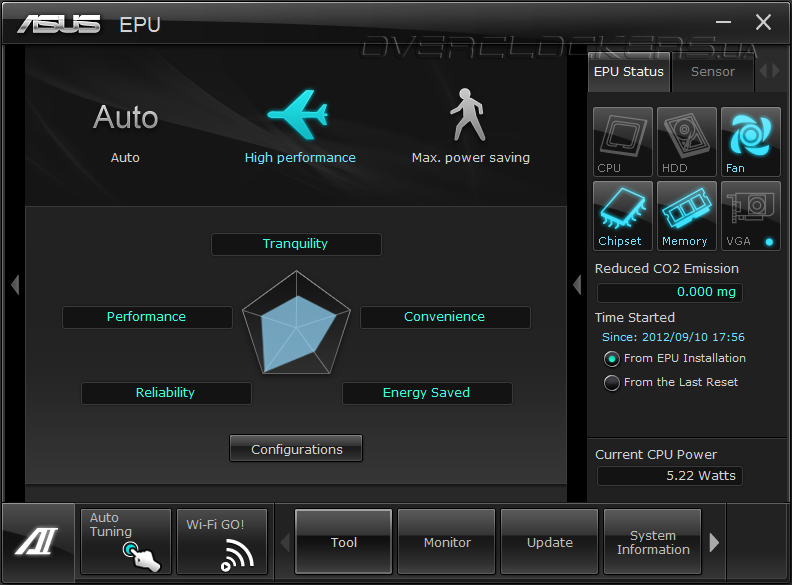

EPU отвечает за энергосбережение, а FAN Xpert — за управление вентиляторами.

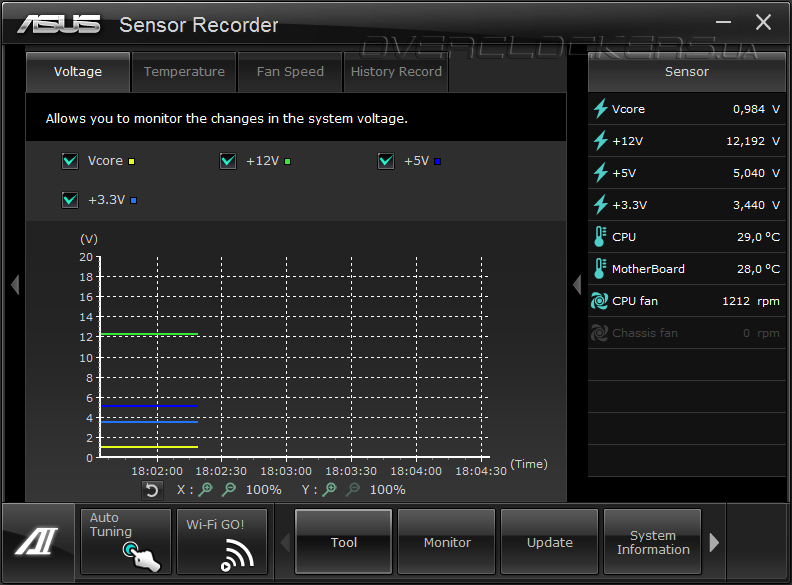

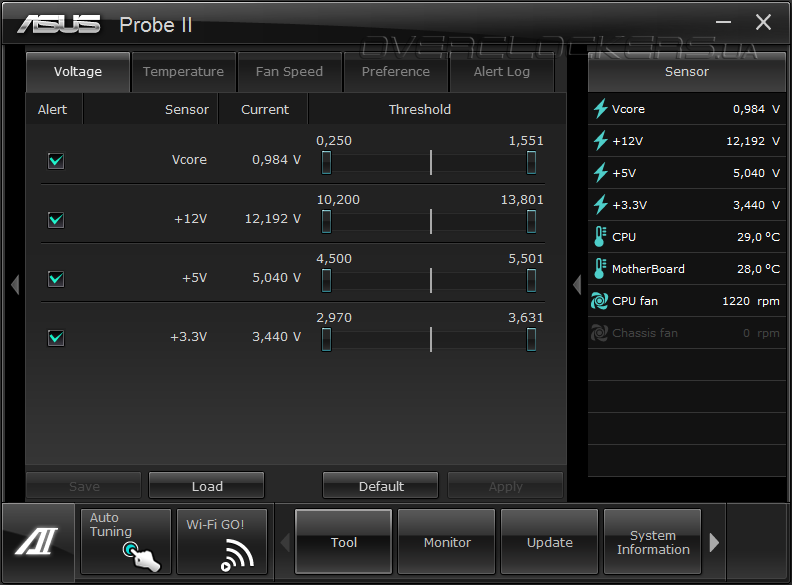

Мониторинг системы можно произвести при помощи утилиты Probe II, ведение статистики станет проще с Sensor Recorder.

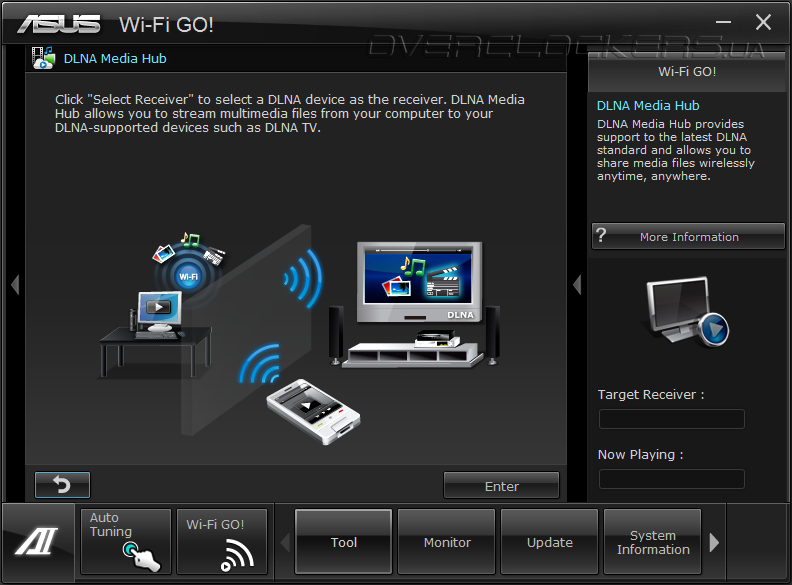

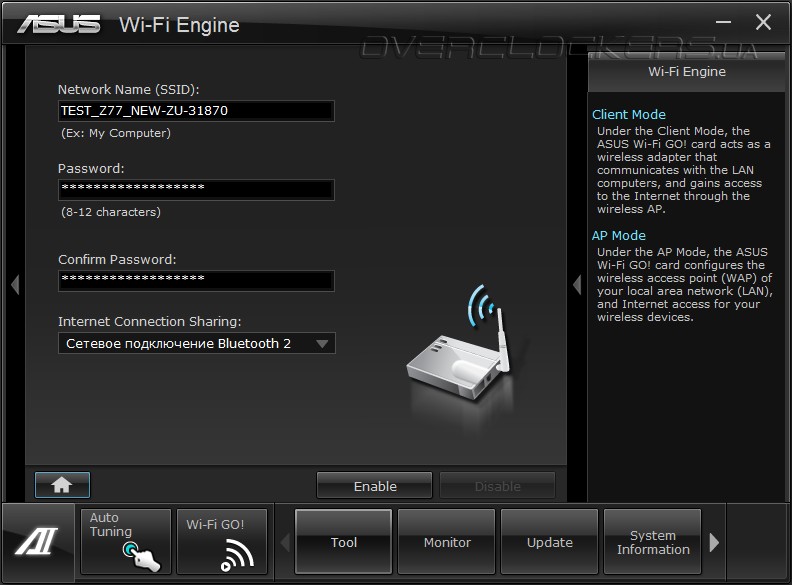

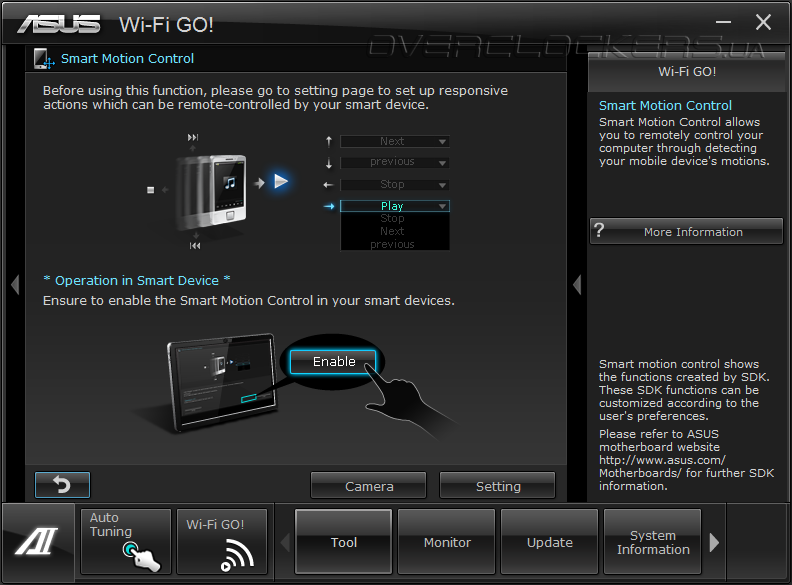

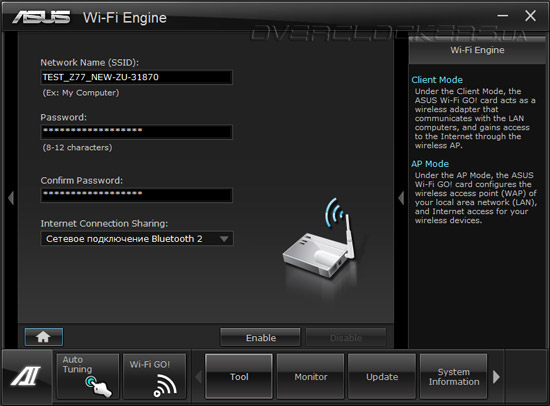

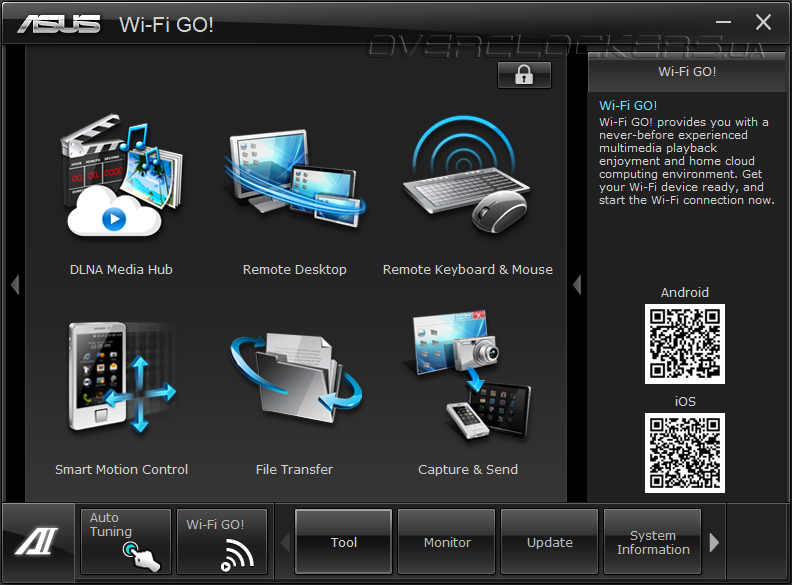

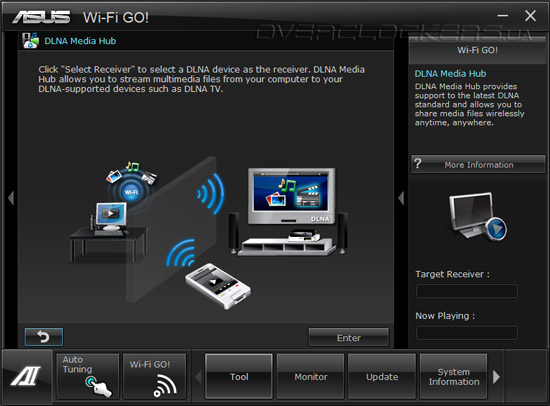

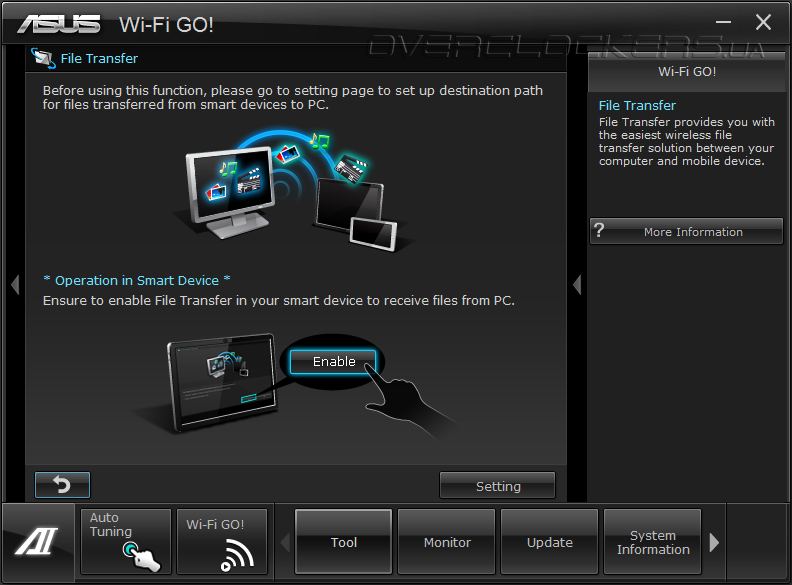

Во вкладке Wi-Fi Engine находятся параметры для натсройки материнской платы в режиме клиента или точки доступа.

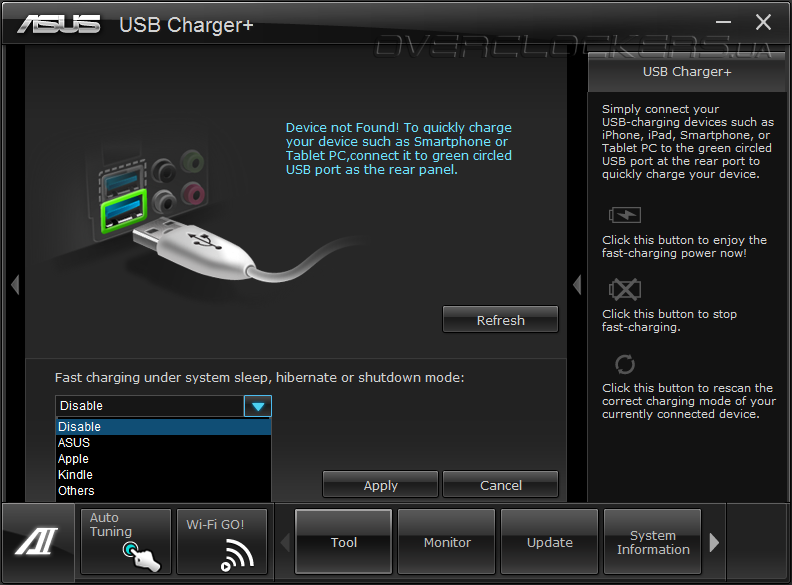

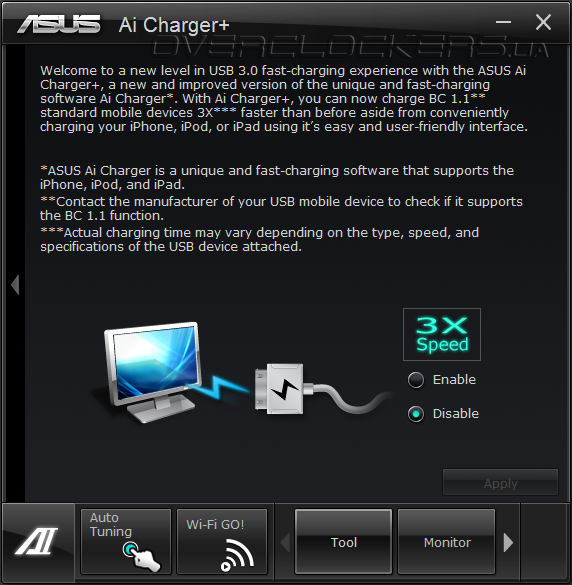

Программы Ai Charger+ и USB Charger+ предназначены для ускорения зарядки планшетов, смартфонов и различных гаджетов.

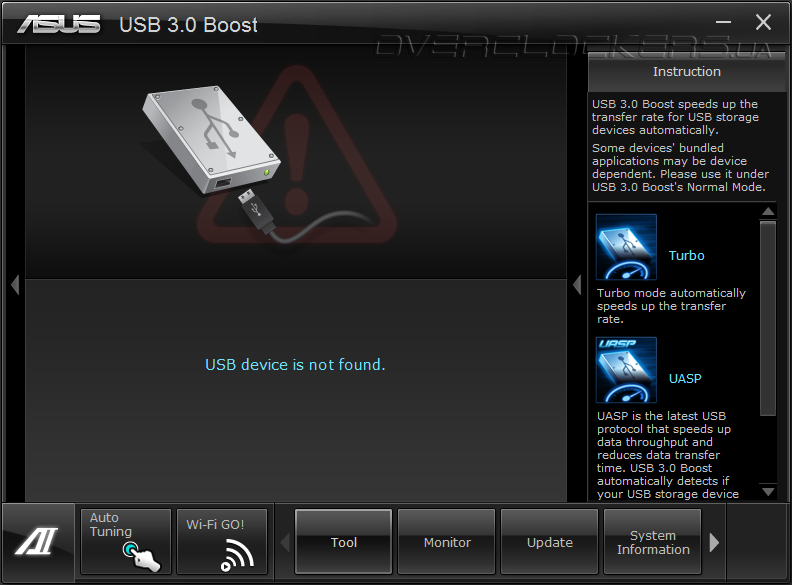

USB 3.0 Boost также ускоряет работу с устройствами, только уже для передачи данных при подключении к портам USB третьей версии.

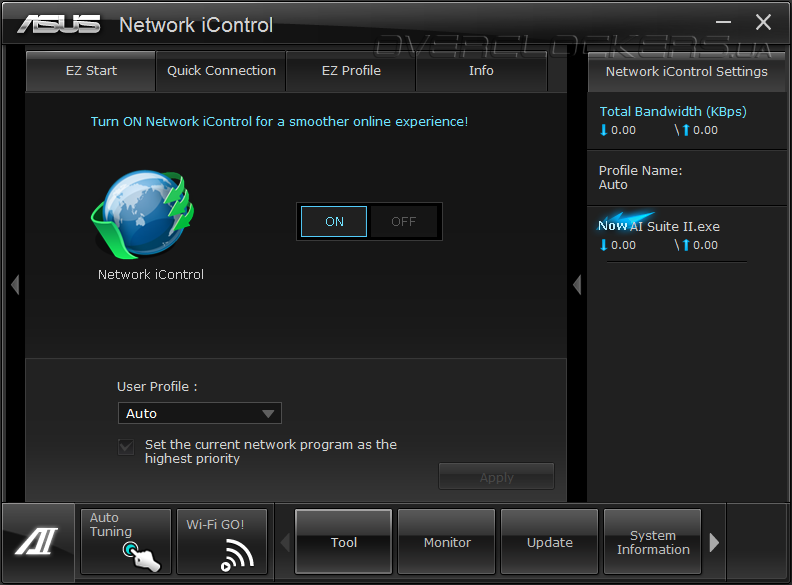

Network iControl поможет установить приоритеты тому или иному приложению, тем самым разделить общую полосу пропускания сетевого трафика под конкретные задачи.

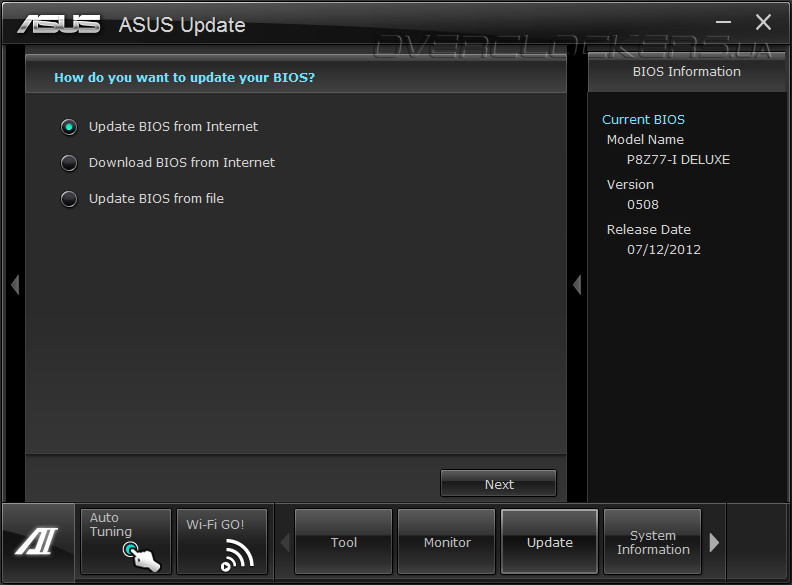

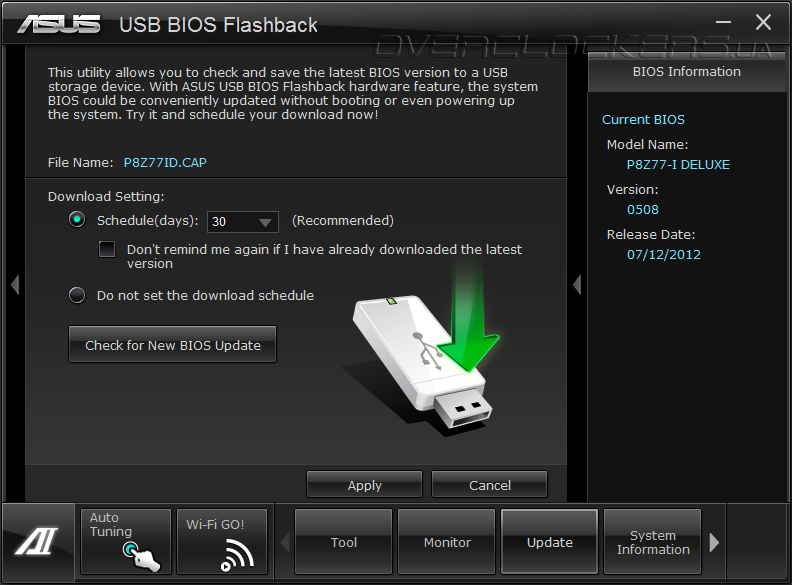

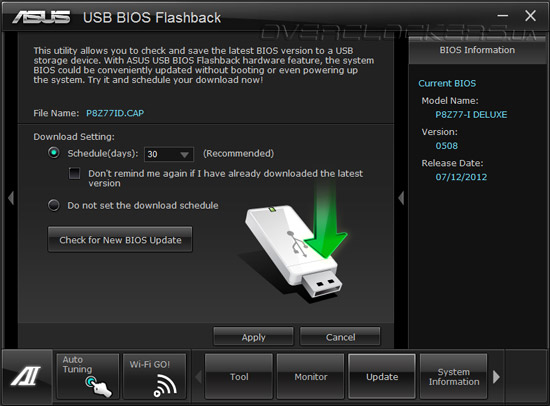

Утилиты в разделе Update отвечают за обновление прошивки платы и ее восстановление.

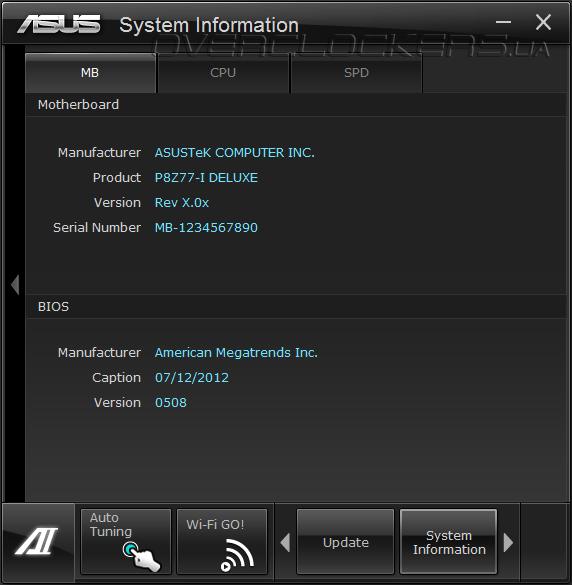

Информацию о плате, установленных процессоре и модулей памяти можно получить в System Information, а настройки оболочки Ai Suite II производятся в разделе Settings, где есть возможность выбрать будет ли отображаться то или иное приложение в составе пакета.
После знакомства с комплектным программным обеспечением теперь перейдем непосредственно к разгону и тестированию платы. Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30)
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
- жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATAII);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1019;
- драйвер видеокарты: GeForce 301.42.
Но прежде чем перейдем к тестированию платы, давайте взглянем на результаты разгона.
Разгон
Если честно, даже несмотря на мощную подсистему питания не верится, что ASUS P8Z77-I Deluxe способна на какой-либо разгон. Но размер обманчив и как увидите дальше плата весьма не дурна и запросто может потягаться с хорошими платами, протестированными нами ранее.
Итак, при повышении базовой частоты «материнка» сохраняла полную стабильность вплоть до 108 МГц, а это прекрасный результат для связки с нашим Core i5-3570K. Некоторые полноценные продукты не могли выйти за предел 105—107 МГц.

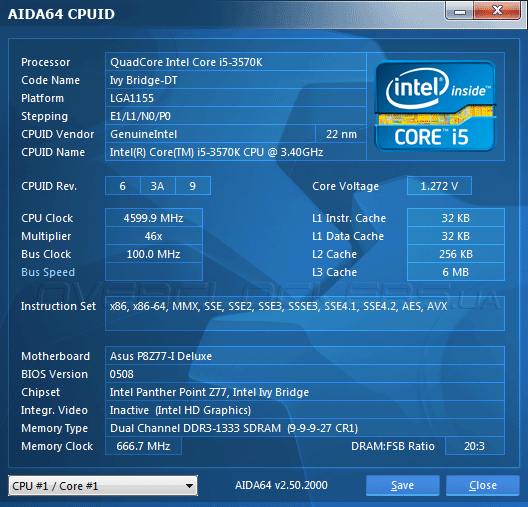

Разгон одним лишь увеличением множителя процессора как всегда ни к чему хорошему не привел — если на частоте 4000 МГц на CPU подавались вполне безобидные 1,248 В, то уже на 4200 МГц кристалл жарился от 1,312 В, которые необходимы для как минимум для достижения 4,7 ГГц. Во всяком случае для нашего экземпляра процессора.
Чтобы функции энергосбережения работали должны образом стоит изменять параметр CPU Offset Voltage, но с ростом частоты увеличивается «номинальное» напряжение, так что сразу необходимое значение не подберешь. После 4,4 ГГц мы уже перешли на прямое выставление напряжения питания. Естественно, в простое системы снижалась лишь частота. При установленных 1,285 В процессор смог пройти все тесты на частоте 4,6 ГГц, что на сто мегагерц меньше потолка используемого Core i5-3570K.
Для достижения такого результата также поднималось напряжение на «системном агенте» до 1,005 В, а параметр Load-line Calibration выставлялся как Ultra High. Температура CPU не превышала 90 °C (и это вполне даже низкая). «Пальцемер» после статического разряда никаких критических отклонений в температуре радиатора силовых транзисторов не отметил. возможно, небольшой обдув от кулера Noctua NH-D14 сыграл свою роль.
Память тоже поддалась разгону и тестовый комплект спокойно заработал на 2200 МГц.
Результаты тестирования
В качестве оппонента была выбрана плата ASUS P8Z77-M Pro, которая уже участвовала в одном из наших прошлых тестирований.

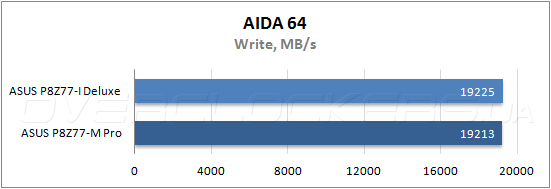

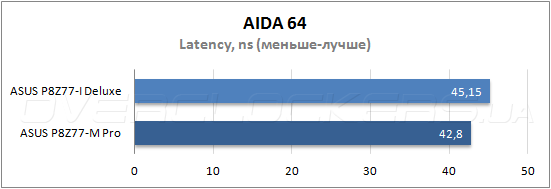

Для начала посмотрим на результаты пропускной способности памяти.
В тесте подсистемы памяти P8Z77-I Deluxe продемонстрировала чуть худший результат, чем решение mATX. Только при записи новинка смогла обойти соперницу на доли процента.

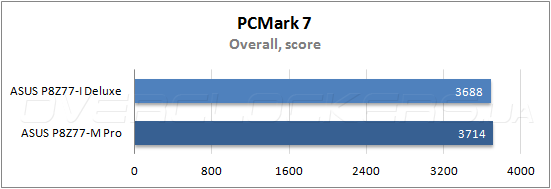

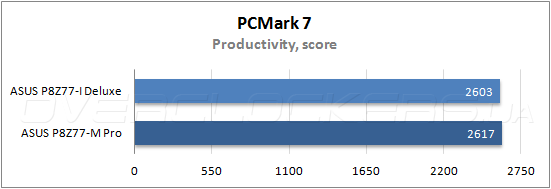

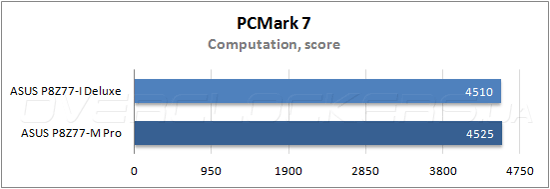

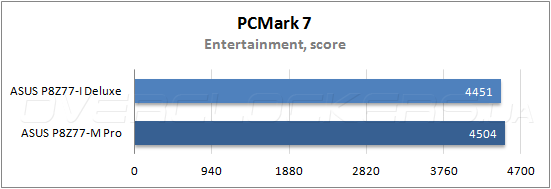

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.
Не смогла малютка щегольнуть и в этом тесте — отставание в несколько десятков баллов в каждой дисциплине.

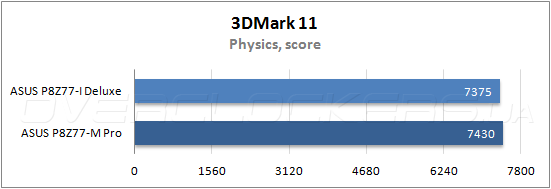

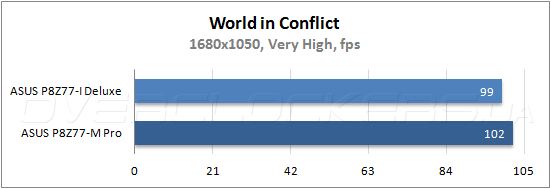

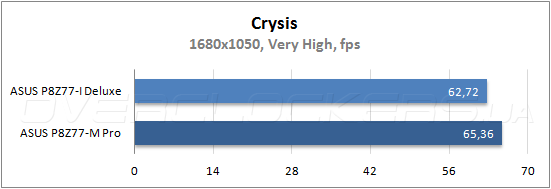

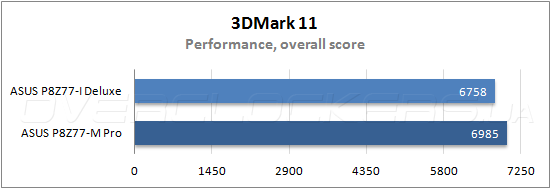

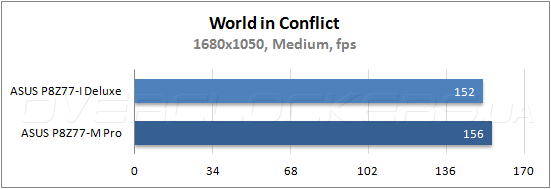

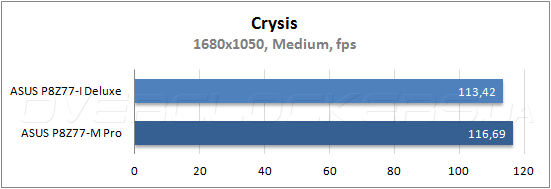

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.
Аналогичным образом дела обстоят и здесь. В реальных играх плата P8Z77-I Deluxe отстает на три кадра в каждом режиме.
Выводы
Решения форм-фактора Mini-ITX, предназначенные в первую очередь для медиацентров и интернет-приставок, продолжают набирать популярность среди энтузиастов. Если пять лет тому назад на рынке можно было встретить лишь одну плату такого конструктива, да еще и с маломощным процессором, то сейчас пользователям доступны более 50 моделей: от простеньких до максимально оснащенных с возможностью установки отдельного CPU для постройки производительной системы. Все они могут использоваться только по своему прямому назначению без намека на разгон.
Даже если настройки для оверклокинга и будут присутствовать в продуктах Mini-ITX, то это скорее в качестве исключения и приятного бонуса. Но в ASUS P8Z77-I Deluxe этот бонус настолько мощный, что плата способна заменить полноценную ATX-версию решения на базе чипсета Z77 Express. Усиленная подсистема питания, выполненная на отдельной плате позволит максимально разогнать процессор, а модуль беспроводной сети расширит коммуникационные возможности «материнки». Детские болезни высокой интеграции вполне можно простить, тем более, что они не настолько критичны, учитывая возможности рассмотренного продукта. И хотя форм-фактор Mini-ITX изначально не был рассчитан на эксперименты с разгоном, P8Z77-I Deluxe нарушила этот стереотип. И наценка за такую эксклюзивность небольшая, если есть желание построить мощную и миниатюрную систему.
