Тестирование платы начнем с определения максимальной частоты BCLK, на которой рассматриваемый продукт сохраняет полную стабильность. И ею оказались 108 МГц, что для нашего экземпляра Core i5-3570K является неплохим результатом. Правда, напряжение на ядрах пришлось поднять на 0,05 В.
![Разгон Gigabyte GA-Z77X-UP4 TH Разгон Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/59-gigabyte-ga-z77x-up4-th.png)
Следующий шаг — разгон путем поднятия множителя процессора без изменения остальных параметров. В этом случае плата вела себя вполне адекватно до 4300 МГц, выставляя напряжение на процессоре около 1,2 В.
![Разгон Gigabyte GA-Z77X-UP4 TH Разгон Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/60-gigabyte-ga-z77x-up4-th.png)
При попытке выбрать коэффициент умножения х44 напряжение на CPU поднималось до 1,41 В, что катастрофически много для Ivy Bridge.

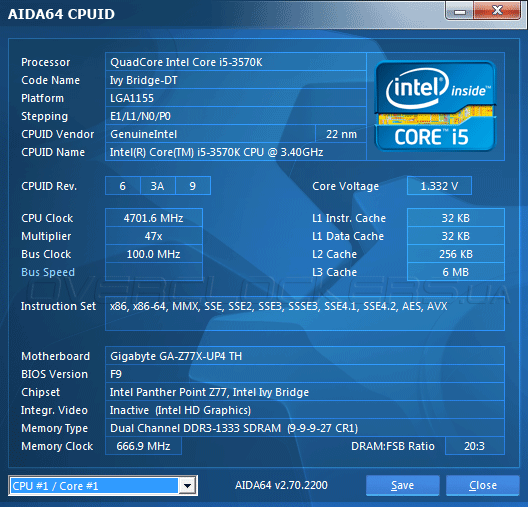

Если же все настройки производить вручную, то Z77X-UP4 TH ведет себя стабильно на уровне лучших представителей конкурентов и мы без проблем достигли максимума для нашего Core i5-3570K, который составляет 4700 МГц при напряжении 1,32—1,33 В.
![Разгон Gigabyte GA-Z77X-UP4 TH Разгон Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/61-gigabyte-ga-z77x-up4-th.png)
Для снижения просадок пришлось выбрать значение Extreme у параметра Loadline Colibration.

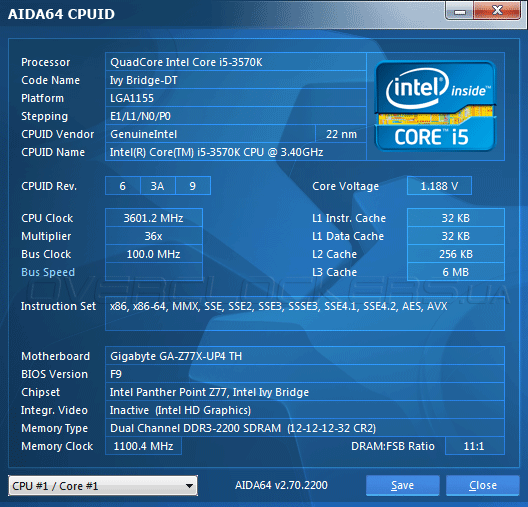

Проверка работоспособности комплекта памяти Kingston KHX1866C11D3P1K2/8G на частоте выше 2133 МГц также не принесла никаких сюрпризов и плата стабильно функционировала с ОЗУ на 2200 МГц.
![Разгон Gigabyte GA-Z77X-UP4 TH Разгон Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/62-gigabyte-ga-z77x-up4-th.png)
Ну а из профилей автоматического разгона, доступных в утилите EasyTune 6, к сожалению, ни один рекомендовать мы не можем, так как даже с первым, который повышает частоту лишь до 4 ГГц, напряжение составило 1,29 В, тогда как было бы достаточно каких-то 1,2 В. В общем, все эти функции авторазгона пока из области фантастики и к реальности никакого отношения не имеют.
Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
- драйвер видеокарты: GeForce 306.97.
Результаты тестирования
Тестовая конфигурация стенда с Core i5-3570K была немного изменена. Теперь вместо жесткого диска используется SSD-накопитель Kingston SH100S3B/120G, а видеокарта MSI N580GTX Lightning заменена на Gigabyte GV-N580SO-15I. В качестве эталона измерений используется все та же плата ASUS P8Z77-M Pro, но с обновленной до версии 1616 прошивкой. Кроме того, по возможности было обновлено все программное обеспечение. Также были добавлены результаты протестированных ранее «материнок» (на графиках они расположены по мере тестирования).

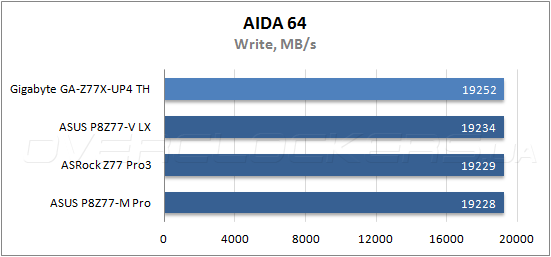

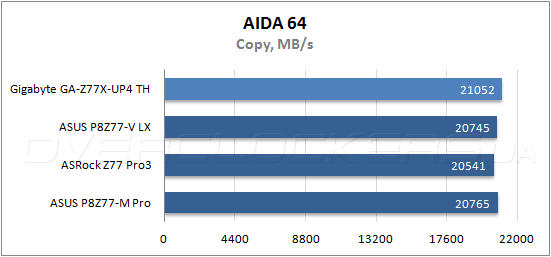

Для начала посмотрим на результаты пропускной способности памяти.
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/63-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/64-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/65-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/66-gigabyte-ga-z77x-up4-th.png)

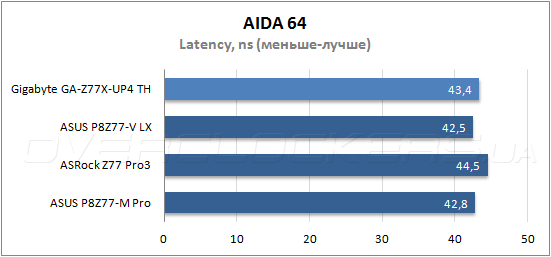

В этой дисциплине GA-Z77X-UP4 TH держалась весьма достойно, немного проиграв оппонентам при чтении и отыгравшись при копировании. По латентности немного не дотянула до решений ASUS, но тут они пока вне конкуренции.
Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/67-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/68-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/69-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/70-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/71-gigabyte-ga-z77x-up4-th.png)
Этот тестовый пакет также благосклонно отнесся к рассматриваемой «материнке», которая практически нисколько не уступила конкурентам. В Entertainment немного отстала, но не так критично, тогда как в остальных подтестах держалась на уровне ASUS P8Z77-V LX.
В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/72-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/73-gigabyte-ga-z77x-up4-th.png)
Здесь уже на несколько баллов безоговорочная победа, но разница настолько мала, что вполне может быть засчитана в пределах погрешности измерений.

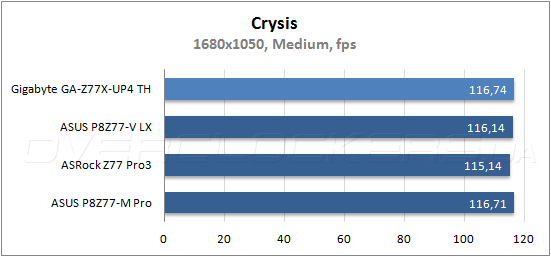

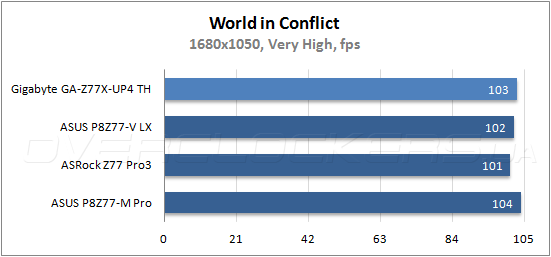

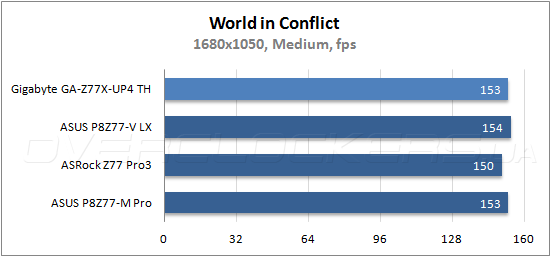

![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/74-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/75-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/76-gigabyte-ga-z77x-up4-th.png)
![Тестирование Gigabyte GA-Z77X-UP4 TH Тестирование Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/77-gigabyte-ga-z77x-up4-th.png)
В реальных приложениях GA-Z77X-UP4 TH также оказалась на уровне и ее можно смело рекомендовать для сборки мощной игровой системы.
Энергопотребление системы

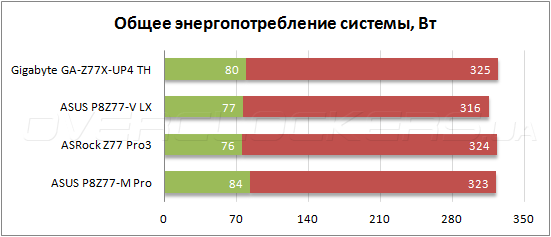

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.
![Энергопотребление Gigabyte GA-Z77X-UP4 TH Энергопотребление Gigabyte GA-Z77X-UP4 TH](/motherboard/intel-z77-gigabyte-up4-th/78-gigabyte-ga-z77x-up4-th.png)
К сожалению, участница нашего тестирования оказалась самой прожорливой при нагрузке на систему, а во время простоя она оказалась чуть лучше ASUS P8Z77-M Pro.
Выводы
Интерфейс Thunderbolt достаточно перспективная разработка, позволяющая одновременно с монитором подключить несколько устройств, требовательных к полосе пропускания данных. Возможно, через несколько лет, он станет доминирующим на рынке сетевого оборудования, внешних систем хранения данных и различной периферии.
Сейчас же эта технология пока дорога в использовании, а для ее реализации производителям приходится идти на различные ухищрения. В итоге на материнских платах возникает острая нехватка линий PCI Express, или же продукты с портами Thunderbolt при относительно высокой стоимости лишены какой-либо дополнительной функциональности, облегчающей разгон системы. Например, как у рассмотренной GA-Z77X-UP4 TH. Она выполнена на отлично, при ее изготовлении использовалась качественная элементная база, к дизайну придраться практически невозможно, да и прошивка тоже вроде никаких сюрпризов не несет. Но комплект поставки минимален, функциональность ограничена возможностями чипсета, а для энтузиастов не предусмотрено никаких «фишек», хотя плата обладает прекрасным разгонным потенциалом. Видимо, все ресурсы таки ушли на установку двух портов Thunderbolt.
Если отсутствие кнопок старта и перезагрузки системы с POST-индикатором не критично, а во главе стоит необходимость в новом скоростном интерфейсе, то Gigabyte GA-Z77X-UP4 TH вполне можно рекомендовать к покупке. Благо ее качество не вызывает сомнений.
