MSI 790FX-GD70
| Модель | MSI 790FX-GD70 |
| Чипсет | AMD 790FX + SB750 |
| Процессоры | Socket AM3 Phenom II, Athlon II, Sempron |
| Шина HT | HyperTransport 3.0 |
| Память | 4 DIMM DDR3 SDRAM 800/1066/1333/1600*/1800*/2133*(OC) (16GB max) |
| Количество подключаемых вентиляторов | 5 |
| Слоты PCI-E | 4 PCI Express x16 (две видеокарты работают в режиме x16+x16, четыре – в режиме x8+x8+x8+x8) 1 PCI Express x1 |
| Слоты PCI | 2 |
| Порты USB 2.0 | 12 (7 разъемов на задней панели + один eSATA/USB) |
| ATA-133 | 1 канал (два устройства) |
| Serial ATA | 8 каналов SATA-II |
| RAID | RAID 0, 1, 5, 10 + JBOD (6 SATA на SB750) RAID 0, 1 + JBOD (2 SATA на JMB322) |
| Встроенный звук | Восьмиканальный HDA кодек Realtek ALC889 |
| Встроенная сеть | 2l Gigabit Ethernet Realtek RTL 8111DL |
| FireWire 1394 | VIA VT6315N |
| BIOS | AMI BIOS |
| Форм-фактор | ATX |
| Размеры | 304 x 245 мм |
| Дополнительные возможности | Active Phase Switching, OC Dial, кнопки Power, Reset, Clear CMOS, POST-индикатор |
MSI 790FX-GD70 поставляется в большой массивной коробке, выполненной в красно-белых тонах, ставших в последнее время традиционными для компании.
Комплект поставки довольно богатый:
- 4 кабеля SATA;
- один кабель IDE;
- один кабель FDD;
- два переходника питания для SATA-устройства;
- заглушка для задней панели корпуса с двумя USB 2.0;
- два мостика CrossFire;
- задняя планка I/O;
- набор M-Connectors для упрощенного подключения разъемов передней панели;
- диск с драйверами и ПО;
- инструкции.
M-Connectors представляют собой набор колодок, которые устанавливаются в соответствующие контактные группы для подключения кнопок и разъемов передней панели (USB и IEEE1394), а уже к этим колодкам и подключаются все необходимые кнопки, индикаторы или разъемы. Это удобно тем что, на такой стойке сразу же подписаны все контакты, да и временный демонтаж платы из корпуса удобен тем, что для повторного подключения достаточно лишь вставить M-Connectors с уже подключенными всеми контактами.
MSI 790FX-GD70 размером 304x245 выполнена на текстолите коричневого цвета и, как и все последние серии материнских плат тайваньской компании, имеет однотонный дизайн всех разъемов и системы охлаждения. С одной стороны — это хорошо, так как «новогодние елки» уже приелись, но с другой стороны не все контакты у некоторых разъемов подписаны, что усложнит сборку системы без инструкции.
Поскольку MSI 790XT-G45 выполнена в конструктиве Socket AM3, то список совместимых моделей ограничен лишь новыми процессорами для этого разъема (Phenom II, Athlon II и новые Sempron). Плата позволяет установить до 16 ГБ памяти DDR3. Кроме стандартных режимов DDR3-800/1066/1333, согласно заявлениям производителя, данная модель поддерживает DDR3-1600/1800 и даже 2133-мегагерцовые модули.
Четыре разъема PCI Express x16 позволяют объединить соответствующее число видеокарт в режиме CrossFire по формуле «x8+x8+x8+x8». Если использовать только две видеокарты, то они будут работать на полной пропускной способности слотов PCI Express 2.0 x16. Так же на плате имеется один PCI Express x1 и два стандартных PCI.
Набор системной логики кроме AMD 790FX включает типичный для топовых продуктов южный мост SB750.
AMD SB750 обеспечивает поддержку шести каналов SATA-II с возможностью организации RAID-массивов уровней 0, 1, 5, 10 и JBOD, одного IDE-канала на два устройства и 12 USB. Соответствующие разъемы SATA и IDE расположены параллельно плоскости платы, что облегчает доступ к ним даже в случае установки массивных видеоадаптеров. Остальные периферийные разъемы тоже сосредоточены вдоль краев платы, что не затруднит подключение и прочих устройств.
Также на MSI 790XT-G45 распаяно два контроллера JMicron JMB322, один обеспечивает поддержку еще двух SATA (с поддержкой RAID 0, 1), а второй — одного eSATA. Гигабитный сетевой адаптер тоже представлен в «двойном» варианте, на базе пары Realtek 8111DL. В качестве звукового кодека используется Realtek ALC889.
Имеется у данной модели и поддержка IEEE1394 благодаря контроллеру VIA VT6315N (один разъем находится на плате, а один вынесен на заднюю панель). Мониторинг осуществляется чипом Fintek F71889F, а тактовым генератором выступает Realtek RTM880N-793.
На заднюю панель, кроме стандартных двух PS/2 и шести аудиоразъемов, вынесены семь USB, один спаренный eSATA/USB, один порт FireWire, два порта Ethernet, а так же цифровой и оптический S/PDIF.
Охлаждение платы представлено довольно массивным радиатором на чипсете AMD 790FX и силовых элементах подсистемы питания, который соединяется тепловой трубкой с радиатором южном моста. Вся эта конструкция крепится к плате шестью винтами с пружинами.
Питание CPU осуществляется по четырехфазной схеме, встроенного контроллера памяти — по однофазной.
Данная плата выполнена по технологии DrMOS (Driver MOSFET), поэтому в цепи питания вместо обычных транзисторов применяются сложные интегральные преобразователи напряжения Renesas R2J20604 японского производства, сочетающие в одном корпусе два транзистора и управляющий ими драйвер. Подобные преобразователи обладают очень высоким КПД и невысоким уровнем тепловыделения. Кстати, последнее преимущество, согласно данным с сайта производителя, составляет целых 30% относительно традиционных схем с дискретными полевыми транзисторами. Технология DrMOS повышает стабильность работы при разгоне и улучшает энергоэффективность работы всей схемы при минимальной нагрузке. Управление системой питания осуществляется контроллером L6740L от STMicroelectronics.
Естественно, не обошлось и без технологии APS (Active Phase Switching), которая отключает часть фаз при низкой нагрузке. О количестве активных фаз сигнализируют четыре голубых светодиода, расположенные у края платы над процессорным разъемом. В отличие от младших моделей, на MSI 790XT-GD70 технология APS ответственна и за управление системой питания памяти DDR3, выполненной по двухфазной схеме. Два соответствующих светодиода-индикатора распаяны около слотов памяти.
Аналогично и подсистема питания чипсета выполнена по двухканальной схеме, поддерживает APS, но индикаторов уже не имеет.
Из особенностей платы стоит отметить и наличие POST-индикатора.
Как и положено модели high-end уровня, у MSI 790FX-GD70 имеются кнопки включения/перезагрузки и обнуления настроек BIOS прямо на плате. Рядом с ними еще имеются кнопка активации энергосберегающего режима Green Power, оверклокерской функции OC Dial и ручка-регулятор для разгона, позволяющая повышать частоту тактового генератора с шагом, заданым в BIOS Setup.
BIOS
BIOS материнской платы основан на микрокоде American Megatrends, Inc. Содержимое Standard CMOS Features, Advanced BIOS Features и Integrated Peripherals вполне типично для плат этой платформы и в особых комментариях не нуждается.
В H/W Monitor выводится информация о мониторинге напряжений 3,3 и 5 В, напряжения на процессоре (CPU Vcore) и NB (CPU NB Vcore). Здесь же отображаются обороты всех пяти вентиляторов, которые можно подключить к плате, данные термодатчиков процессора и чипсета. Управление вентилятором CPU осуществляет через Smart Fan Target, в котором задается температурный порог срабатывания системы автоматической регулировки. Для остальных вентиляторов обороты задаются в процентном отношении от их максимума в диапазоне от 25 до 100%.
В меню Green Power раздельно регулируется APS для системы питания процессора, памяти, северного моста. Есть возможность просто отключить индикацию без деактивации функций энергосбережения. В этом же разделе BIOS отображается информации о токе, которые потребляют CPU и NB, ток потребляемый по линии 12 В и общая потребляемая системой мощность.
В разделе M-Flash можно обновить BIOS. Обновление и бэкап файла производится с (на) USB-носитель. В случае повреждения BIOS возможна резервная загрузка с такого USB-накопителя.
Все функции разгона сосредоточены в Cell Menu.
В пункте CPU Specification отображается информация об установленном процессоре и технологиях, которые он поддерживает. Через пункт MEMORY-Z пользователь получает все данные, прошитые в SPD установленных модулей памяти.
Для номинальных режимов работы плата позволяет установить частоту памяти DDR3 800, 1066, 1333 и 1600 МГц. Набор регулируемых задержек довольно велик. Традиционно для плат MSI можно одновременно настраивать два разных профиля таймингов (DCT0/DCT1), а потом выбирать один из них. В случае, если в SPD для высокочастотной памяти не прописаны задержки, то плата в режиме Auto для большей совместимости устанавливает их в довольно высокие значения. Например, для 1600 МГц основные тайминги устанавливаются как 9-11-11-30 (а то и выше). В зависимости от выбранного делителя памяти, есть определенные ограничения на выбираемые задержки (как в меньшую, так и в большую сторону). Так, к примеру, установить CAS Latency 6 при DDR3-1600 нельзя, только от 7 и выше. При разгоне с повышением частоты памяти верхняя «граница» этого диапазона может тоже повышаться.
Активация параметра DDR3 Memory Profile позволит использовать предустановленные «экстремальные» профили для определенных комплектов памяти. Фактически под данным названием скрывается B.E.M.P. (Black Edition Memory Profiles), аналог XMP (Intel's Extreme Memory Profiles). Список модулей памяти, совместимых с B.E.M.P. пока невелик, поддержка данной функции гарантировано имеется в наборах памяти DDR3-1600 Corsair CM3X2G1600C9DHX, Kingston KHX11000D3LLK2/2G и KHX12800D3K2/2G, Mushkin 991629 и OCZ OCZ3AMD18002G.
Частота CPU, NB и шины HT регулируется раздельно с помощью изменения соответствующих множителей. Частота тактового генератора (Reference Clock), который упорно именуется в BIOS продуктов MSI шиной FSB, регулируется в диапазоне от 200 до 600 МГц с шагом в 1 МГц. Частота шины PCI Express изменяется от 100 до 150 МГц с шагом в 1 МГц.
Как вы могли видеть выше, список регулируемых напряжений у данной платы очень широк. Все возможности по изменению каждого параметра для пущей наглядности приведены в таблице.
| Параметр | Диапазон напряжений, В | Шаг регулировки, В |
| CPU VDD Voltage | 1,1 – 1,5 | 0,0125 |
| CPU-NB VDD Voltage | 1,1 – 1,55 | 0,0125 |
| CPU Voltage | 0,78 – 2,18 | 0,01 |
| CPU-NB Voltage | 0,78 – 2,18 | 0,01 |
| CPU PLL Voltage | 1,725 – 3,132 | 0,01 |
| CPU DDR-PHY Voltage | 0,85 – 1,83 | 0,01 |
| DRAM Voltage | 1,19 – 2,4 | 0,01 |
| DDR Vref Voltage | 0,492 – 1,117 | 0,005 |
| NB Voltage | 0,75 – 1,73 | 0,01 |
| NB PCI-E Voltage | 0,75 – 1,73 | 0,01 |
| NB PCI-E I/O Voltage | 1,26 – 2,88 | 0,02 |
| HT Link Voltage | 0,85 – 1,83 | 0,01 |
| SB Voltage | 0,85 – 1,83 | 0,01 |
Напряжения связаны между собой, в частности если вы начнете поднимать CPU VDD, то и CPU Voltage тоже начнет изменятся. В обратном случае, при повышении CPU Voltage значение CPU VDD тоже поднимается, хотя реально оно будет отображаться как Auto. Впрочем, в ручном режиме можно и раздельно регулировать все данные напряжения, но не всегда это окажется эффективным для разгона и вместо повышения стабильности подобные действия могут привести к обратным последствиям. Из опыта общения с данной платой, можно констатировать, что получения максимума на воздухе зачастую достаточно повышения стандартных CPU Voltage и NB Voltage. Но само по себе наличие столь разнообразных настроек дает большой простор для экспериментов, особенно если речь идет не о повседневном, а об экстремальном разгоне.

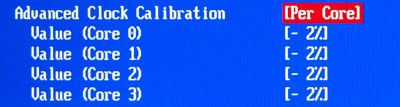

Благодаря южному мосту AMD SB750 плата поддерживает функцию Advanced Clock Calibration (ACC). Изменение ACC в большую сторону (+ 2, 4, 6 % и т.д.) улучшает разгон, в меньшую сторону улучшает энергоэффективность. Опять же, как и в случае с младшей MSI 790XT-G45, существенного повышения стабильности в разгоне или его увеличения благодаря ACC мы не наблюдали. Что касается разблокировки ядер, то эта плата нас тоже не обрадовала результатами (были испробованы два трехъядерных и один двухъядерный Phenom II). Но опять же, у нас не было на руках процессора, в котором гарантировано активировались бы дополнительные ядра. Да и по информации от самого производителя на их платах разблокировка «скрытых» ядер возможна. Так что, похоже нам просто попались неудачные CPU, и это лишний раз подтверждает, что не стоит поддаваться поголовной эйфории по разблокировке ядер на процессорах AMD, ведь не все они имеют такой приятный «бонус».

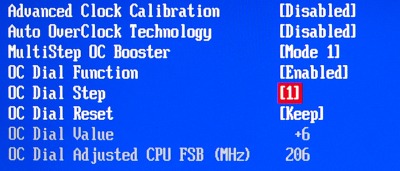

Auto Overclock Technology является функцией автоматического поиска максимально возможной частоты тактового генератора. Просто включаете данную опцию, перегружаетесь и ждете некоторое время до успешной загрузки с новыми параметрами. Вот только рассчитывать на высокую стабильность такого авторазгона не стоит, лучше уж вручную подбирать необходимый максимум, учитывая, что разгон процессора зависит и от множества других параметров (множитель памяти, питающие напряжения), которые без нашего вмешательства плата сам не подберет.
Для использования «ручного» разгона с помощью регулятора вначале необходимо активировать данную возможность, включив OC Dial (с помощью соответствующей кнопки на плате), в BIOS Setup для него устанавливается значение от 1 до 10. Единица соответствует +6 МГц тактового генератора (в реальности 7 МГц), что дает прирост частоты CPU почти 100 МГц, соответственно при установке OC Dial Step в 2 частота тактового генератора повышается на 14 МГц, а процессора на 200 МГц.
Еще одна полезная исключительно для оверклокеров-экстремалов опция — Multi Step Booster, включение которой снижает частоту CPU при старте и загрузке операционной системы. Если установлен Mode 1, то частота процессора снижается в этот момент на 30%, в режиме Mode 2 на 90%. Такой «облегченный» старт позволит загрузить ваш процессор на очень высоких частотах, когда речь идет уже не о стабильности, а только лишь о том, чтобы пройти валидацию CPU-Z для фиксирования какого-нибудь рекорда.
Все настройки BIOS можно сохранить в виде одного из четырех профилей в меню User Settings.
Программное обеспечение
По традиции мы проводим небольшой беглый обзор софта, предназначенного для платы MSI 790FX-GD70. Кроме драйверов на диске с программным обеспечением находится ряд интересных утилит.
Во-первых, это, конечно же, AMD OverDrive, который предоставляет широкий набор возможностей для мониторинга системы и разгона процессоров AMD из-под Windows. Традиционная для плат данного производителя программа MSI Live Update предназначена для автоматического поиска и обновления драйверов и BIOS. Также на диске имеется Norton Internet Security 2009 с лицензией на 60 дней.
На двух фирменных утилитах GreenPower Center и Overcloking Center остановимся чуть подробнее. Первое приложение, как следует из названия, предназначено для управления энергосберегающими функциями (а кроме этого предоставляет еще и полную информацию о самой плате, установленных модулях памяти и платах расширения).
Непосредственно во вкладке управления GreenPower есть два режима — Basic и Advanced. В первом случае мы лишь выбираем один из трех профилей: в Default работает обычная технология Cool’n’Quit, в Optimize задействован весь спектр возможностей платы (в том числе технология APS), а в MaxPowerSaving частота процессора просто поддерживается на минимуме независимо от нагрузки (при минимально допустимом множителе 4 это 800 МГц).
Меню Advanced дает пользователю все возможности по регулированию энергосберегающих технологий. Тут можно и напряжения изменить вручную и регулировать количество активных фаз, и задействовать лишь определенные светодиоды-индикаторы. Все настройки можно сохранить в отдельном профиле, который можно будет использовать в случае необходимости.
Overcloking Center аналогично предшественнику сочетает функции информационного центра и непосредственно программного инструментария для ручного разгона.
Во вкладке D.O.T. имеется пять профилей, которые активируются в зависимости от загрузки CPU. Каждый из профилей настраивается в разделе Advance. Здесь пользователь может менять частоту тактового генератора, напряжения (все те же 11 параметров, доступные в BIOS) и скорость оборотов вентиляторов. Таким образом, для каждого из режимов можно сохранить различные настройки частоты процессора. Например, для режима Silence (в случае очень низкой загрузки) можно выставить CPU на минимум при минимальных оборотах вентилятора, а стоит загрузить систему на максимум, как у нас включится режим Game, в котором уже будет не лишним и разгон.
Разгон
Пора наконец-то посмотреть, каких результатов можно достичь на данной плате. Наш тестовый стенд кроме MSI 790FX-GD70 включал:
- Процессоры AMD Athlon II X2 215, Phenom II X2 550, Phenom II X3 705e, Phenom II X3 720 BE, Phenom II X4 955;
- Кулер: Thermalright Ultra-120 eXtreme c вентилятором 2400 об/мин;
- Видеокарта: Point of View GF9800GTX 512MB GDDR3 EXO;
- Память: Память: Kingston KHX1600C9D3K2/4G (2х2GB DDR3-1600);
- Звуковая карта: Creative Audigy 4 (SB0610);
- Жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- Блок питания: FSP FX700-GLN (700 Вт).

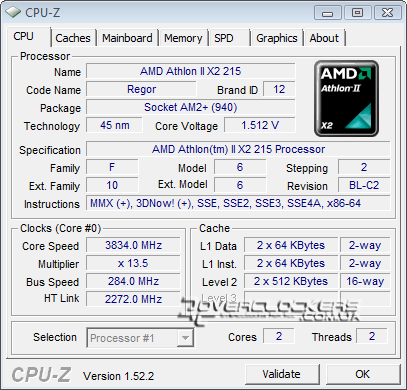

Самых высоких частот удалось достичь на двухъядерных процессорах. Младший Athlon II X2 215 сохранял стабильность на частоте вплоть до 3834 МГц.

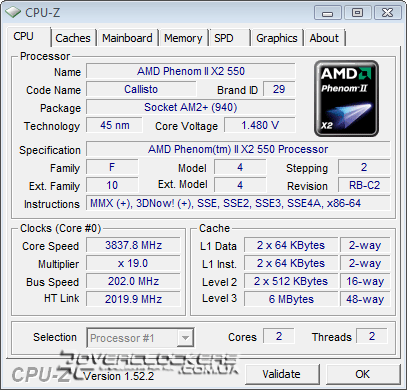

Phenom II X2 550 BE был работоспособен вплоть до 3838 МГц. Результат неплохой, но, в целом, от материнской платы тут разгон уже почти не зависит, благодаря свободному множителю у процессоров серии Black Edition.

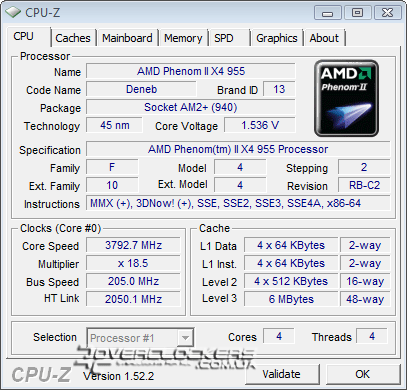

Phenom II X4 955 тоже порадовал высокими показателями разгона, причем на отметке в 3793 МГц пришлось остановится лишь из-за перегрева процессора в тяжелых приложениях на более высоких частотах. CPU положительно реагировал на дальнейшее повышение напряжения и запускался даже на 3850 МГц, но в таких условиях кулер Thermalright Ultra-120 eXtreme с ним не справлялся несмотря даже на высокопроизводительный вентилятор 2400 об/мин.
Результаты разгона низкочастотного Phenom II X3 705e уже более интересны, поскольку из-за низкого множителя (х12,5) необходимо значительно повышать частоту тактового генератора. Но 300 МГц Reference Clock для данной платы сущие пустяки и данный CPU был разогнан до 3750 МГц.
Материнская плата, казалось бы, исключительно положительная и создана для разгона. Множество настроек дает простор для экспериментов, но некоторые подводные камни у нее все же имеются. Дело в том, что работоспособность памяти на разных частотах и при разных таймингах зависит от делителя памяти и частоты тактового генератора. Самым ярким примером, иллюстрирующим это, может служить наш Phenom II X3 705e. Для стабильной работы на частоте 3,75 ГГц необходимо было устанавливать минимальный делитель памяти, из-за чего ее итоговая частота составляла всего лишь 1200 МГц (в то время как комплект Kingston KHX1600C9D3K2/4G рассчитан на 1600 МГц). Попытка выставить больший делитель памяти оканчивалась зависанием системы даже на 3,7 ГГц. Впрочем, поскольку контроллер памяти находится непосредственно в процессоре AMD, то логичнее списать данную «несовместимость» на счет CPU.
Еще один сюрприз нам преподнес процессор Phenom II X3 720 BE, который упрямо не хотел работать с памятью DDR3-1600, только с DDR3-1333. Самое интересное, что иногда этот процессор все же удавалось запустить при частоте памяти 1600 МГц (но первый же тест вылетал с ошибкой), а иногда система даже не грузилась. И тут мы подходим к непосредственной особенности платы MSI 790FX-GD70, для описания которой пары слов явно не хватит. Выглядит ситуация следующим образом: у вас имеется профиль настроек памяти DCT0 или DCT1, вы меняете процессор, выбираете этот профиль и вуаля, все виснет при загрузке. Кнопка Clear CMOS на плате зачастую оказывается бесполезна. Помогает лишь обесточивание платы и извлечение батарейки, после чего вы загружаетесь, выставляете точно такие же задержки и, внезапно, у вас не только стартует система, но стабильно работает. Немного неприятно, но, к счастью, ситуация редкая, хотя и имеет место быть. Намного чаще можно столкнуться с проблемой, когда при разгоне CPU вы устанавливаете память с меньшим делителем, чтобы достигнуть тех же 1600 МГц что и в номинальном режиме, выбираете заранее настроенный профиль (DCT0 или DCT1) для DDR3-1600, но это снова приводит к нестабильной работе или к полному зависанию системы при перезагрузке. Выше мы акцентировали внимание на том, что диапазон доступных задержек памяти зависит от ее делителя, вот и выходит, что профиль настроек для одного делителя может быть нерабочим для другого. Хотя иногда после полного сброса BIOS (опять же с помощью изымания батарейки, а не с помощью джампера или кнопки) удается выставить точно такие же настройки памяти. Тут можно посоветовать лишь одно — для начала загрузится с настройками памяти Auto, а уже потом постепенно понижать их.
Справедливости ради, нужно отметить, что все вышесказанное относится лишь к разгону процессоров с заблокированным множителем, ведь тогда приходится значительно поднимать частоту тактового генератора. С процессорами Black Edition, когда основной разгон осуществляется за счет повышения множителя, а незначительное повышение Reference Clock служит лишь для более тонкой «корректировки» итоговой частоты, подобных ситуаций не возникает.
Подытоживая все вышесказанное, отметим, что претензии к самой плате относится лишь к тому, что в некоторых ситуациях она не может загрузиться с таймингами, с которыми потом стартует после сброса BIOS. А вот то, что при повышении частоты тактового генератора и разгона CPU придется покопаться с делителями и задержками, уже, скорее всего, стоит отнести к особенностям разгона AMD Phenom II.
Ну и напоследок мы проиллюстрируем работу ручного регулятора OC Dial.
Как видим, при таком разгоне напряжение на ядре остается прежним, да и память работает в заранее установленном режиме, так что с повышением частоты генератора, ее частота тоже соответственно увеличивается. Подобный разгон быстро упрется в возможности памяти и в низкое напряжение на ядре, так что без вспомогательных средств для регулирования этих параметров, толку от функции OC Dial будет немного, и ее активация может привести лишь к зависанию системы.
Выводы
Подводя общие итоги, можно констатировать, что MSI 790FX-GD70 — это очень интересное и функциональное решение под Socket AM3. Плата подойдет для создания высокопроизводительных систем благодаря возможности установки четырех видеокарт в режиме CrossFire и широким возможностям для разгона. Набор оверклокерских функций велик и разнообразен, но польза от некоторых, увы, стремится к нулю. В частности, ручной регулятор OC Dial будет полезен новичкам, которые пока не знают, что и как разгонять, но механизм этой технологии пока не отлажен. Зато количество регулируемых напряжений уже безусловно порадует оверклокеров со стажем, да и Multi Step Booster тоже может оказаться очень полезной для энтузиастов разгона. Удачное расположение кнопок на материнской плате делает ее эксплуатацию на открытом стенде очень удобной. Система охлаждения тоже отличается довольно неплохой эффективностью — в номинальных режимах работы с процессорами, уровень TDP которых укладывается в 125 Вт, радиатор еле теплый. Некоторые трудности, с которыми придется столкнуться при разгоне младших процессоров (при значительном повышении частоты тактового генератора) и подборе рабочих делителей памяти для высоких частот DDR3 связаны, в большей мере, с особенностями работы интегрированного в CPU контроллера памяти, а не платой.
