Упаковка и комплект поставки
Системная плата MSI 870A Fuzion Power Edition поставляется в красочной, с голографическим покрытием, коробке солидных размеров.
Лицевая сторона не перенасыщена рекламой. Акцент сделан на качество элементной базы, которая соответствует военному классу надежности, и на поддержке технологии Fuzion. Этот самый Fuzion, в терминологии MSI, означает наличие чипа HYDRA Engine. Применение этой технологии позволяет получить «88% прироста производительности» — так ли это, нам предстоит сегодня выяснить. Кроме того, на лицевой стороне красуются логотипы совместимости с Windows 7 и поддержка шестиядерных процессоров AMD. Эти факты вполне логичны для платы, выпущенной во второй половине 2010 года.
MSI 870A Fuzion относится к среднему ценовому диапазону, поэтому от комплекта поставки можно ждать некоторого разнообразия.

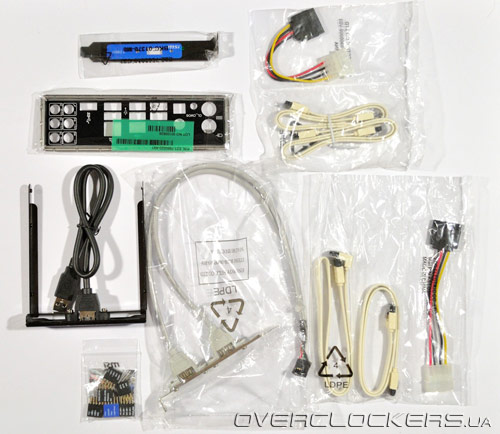

В коробке, кроме материнской платы, обнаружились:
- заглушка на заднюю панель;
- четыре кабеля SATA-3;
- два переходника питания для SATA-устройств;
- планка на заднюю панель на 2 порта USB2.0;
- заглушка в отсек 2,5" с одним портом USB3.0;
- заглушка на заднюю панель для вывода разъема USB3.0;
- набор переходников M-Connectors;
- DVD с драйверами и программным обеспечением для системной платы;
- DVD c драйверами и документацией по Fuzion;
- руководство пользователя;
- руководство по MSI Fuzion;
- буклет по сборке ПК.
Спецификация
Спецификация и основные характеристики системной платы MSI 870A Fuzion Power Edition представлены в таблице:
Модель | MSI 870A Fuzion Power Edition |
Чипсет | AMD 870 + SB850 + Lucid LT22102 |
Процессоры | Socket AM3 Phenom II, Athlon II |
Шина HT | HyperTransport 3.0, 5200 MT/s |
Память | 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max |
Количество подключаемых вентиляторов | 4 (1x 4pin, 3x 3pin) |
Слоты PCI-E | 2x PCI Express 2.0 x16@x16 3x PCI Express 2.0 x1 |
Слоты PCI | 1 |
Встроенное видеядро | – |
Видеоразъемы | – |
Порты USB | 14x 2.0 (6x на задней панели) 2х 3.0 (NEC D720200F1, 1x на задней панели) |
ATA-133 | – |
Serial ATA | 6x SATA-3 (AMD SB850) |
RAID | 0, 1, 0+1, 5, JBOD (AMD SB850) |
eSATA | – |
Встроенный звук | Восьмиканальный HDA-кодек Realtek ALC889 |
Встроенная сеть | Gigabit Ethernet Realtek RTL8111DL |
FireWire | 2 (VIA VT6315N, 1 на задней панели) |
LPT | – |
COM | + (на плате) |
BIOS | AMI |
Форм-фактор | ATX |
Размеры | 305 x 244 мм |
Дополнительные возможности | Кнопки Power, Reset и Clear CMOS, OC Genie, APS, MSI Fusion, Unlock CPU Core |

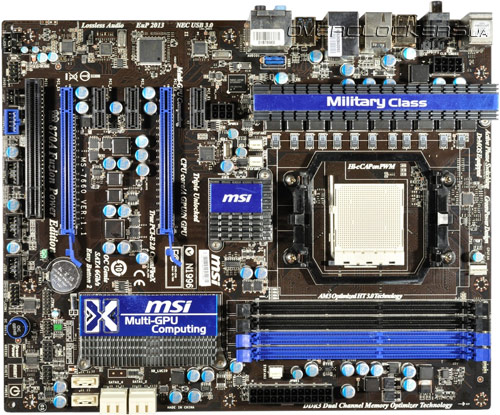

Взяв плату в руки
В то время как многие производители экономят и выпускают модели среднего ценового диапазона с «зауженным» дизайном печатной платы, MSI 870A Fuzion выполнена в формате полноразмерного АТХ. Благодаря этому все разъемы и коннекторы расположены просторно, но в то же время на плате нет свободного места.
Плата выглядит очень добротно, в первую очередь, благодаря массивной системе охлаждения на преобразователе питания процессора. В основе MSI 870A Fuzion Power Edition лежит набор системной логики AMD 870 + SB850, функциональность которого дополнена чипом Lucid LT22102. Благодаря последнему реализована поддержка технологии HYDRA engine, на которой мы подробно остановимся немного позже. Оба разъема PCI-Express 2.0 x16 работают на полной скорости благодаря встроенному в Lucid LT22102 коммутатору шины PCI-E, в то время как возможности чипсета AMD 870 ограничены лишь 22 линиями PCI-E 2.0. Слоты PCI-Express 2.0 x16 находятся на достаточном расстоянии, что пригодится при размещении пары видеокарт с массивными системами охлаждения. Кроме того, плата имеет три слота PCI-Express 2.0 x1, и один PCI.
Дисковая подсистема реализована исключительно средствами южного моста SB850. Все шесть портов SATA3.0 расположены у левого нижнего края PCB, причем четыре из них имеют горизонтальную ориентацию, а два — традиционную, вертикальную. Поддерживается создание RAID-массивов различного уровня. В то же время плата лишена поддержки eSATA и IDE, обладатели соответствующих накопителей должны иметь это в виду.
Для подключения периферии имеется 14 портов USB2.0, шесть из которых выведены на заднюю панель, а остальные представлены в виде контактных площадок, распаянных на PCB. Поддержка высокоскоростного последовательного интерфейса USB 3.0 реализована благодаря наличию дополнительного контроллера NEC uPD720200F1, причем один разъем выведен на заднюю панель, а второй, который предназначен для подключения выносного порта, находится непосредственно на печатной плате. Обладатели камкодеров и внешних накопителей с поддержкой FireWire обрадуются наличию разъема IEEE 1394 на задней панели, который организован посредством контроллера VIA VT6315N. Звуковая подсистема построена с использованием кодека Realtek ALC892, причем его возможности задействованы максимально: на заднюю панель выведены шесть аналоговых разъемов, а также оптический и коаксиальный S/PDIF. Как и большинство других производителей, инженеры MSI не стали задействовать сетевые возможности SB850, а использовали полноценный сетевой контроллер Realtek RTL8111DL.
Подобно системным платам высшего ценового диапазона, MSI 870A Fuzion имеет кнопки включения, перезапуска и сброса настроек BIOS. Причем, первые две имеют сенсорное исполнение, а кнопка CLR_CMOS вынесена на заднюю панель. Великолепное решение для открытого стенда! Кроме того, на системной плате имеются органы управления фирменными технологиями Green Power и OC Genie. Первая отвечает за активацию энергосберегающего режима, а вторая предназначена для авторазгона системы. Остается добавить, что к плате можно подключить четыре вентилятора, причем процессорный имеет возможность управления скоростью вращения по ШИМ.
Недаром в названии модели присутствует словосочетание «Power Edition». Инженеры MSI уделили проектированию подсистемы питания самое пристальное внимание. Элементная база MSI 870A Fuzion Power Edition, по заявлениям производителя, соответствует жестким требованиям военных стандартов. В схеме VRM центрального процессора применены Hi-с CAP — полимерные конденсаторы с высокой проводимостью, которые имеют увеличенный срок работы в условии повышенных температур. Во всех остальных цепях применяются высококачественные емкости с полимерным электролитом от ведущих японских производителей, а все дроссели имеют закрытое исполнение, что гарантирует отсутствие посторонних звуков во время работы и меньший нагрев. Системная плата получает питание от основного 24-контактного разъема АТХ, а также восьмиконтактного EPS12V. Согласно спецификации, системная плата способна работать со всеми современными процессорами AMD, имеющими тепловой пакет до 140 Вт включительно. Разъемы расположены по краям РСВ, что должно позитивно сказаться на удобстве сборки и организации вентиляции внутри корпуса ПК. В дополнение к основным, на плате распаян дополнительный шестиконтактный разъем, какой используется для питания видеокарт. Он служит для усиления подсистемы питания графических акселераторов, которые вынуждены обходиться без дополнительного питания. Реализация и схемотехнические решения преобразователя питания CPU заслуживает отдельного упоминания.

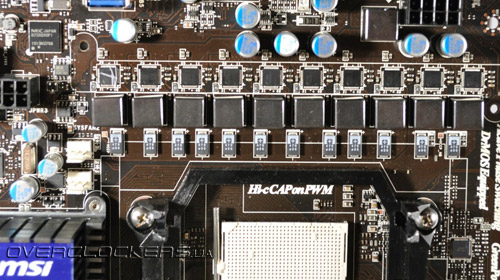

Преобразователь построен по 10-фазной схеме, где восемь фаз отводится для питания вычислительных ядер процессора, а две фазы питают встроенный контроллер памяти и кеш-память третьего уровня (только для Phenom II). В качестве ШИМ контролера применен uP6214AK производства uPI Semiconductor Corp. К слову, точно такой же контроллер установлен на флагманской модели MSI 890FXA-GD70. В цепях VRM установлено 12 конденсаторов Hi-c CAP по 470 мкФ и пять конденсаторов с полимерным электролитом по 270 мкФ. В качестве силовых элементов применено 10 интегральных сборок DrMOS, каждая из которых сочетает в себе пару полевых транзисторов и их драйвер. Благодаря интеллектуальной системе управления в моменты умеренной нагрузки количество активных фаз может уменьшаться, снижая тем самым тепловыделение и энергопотребление.

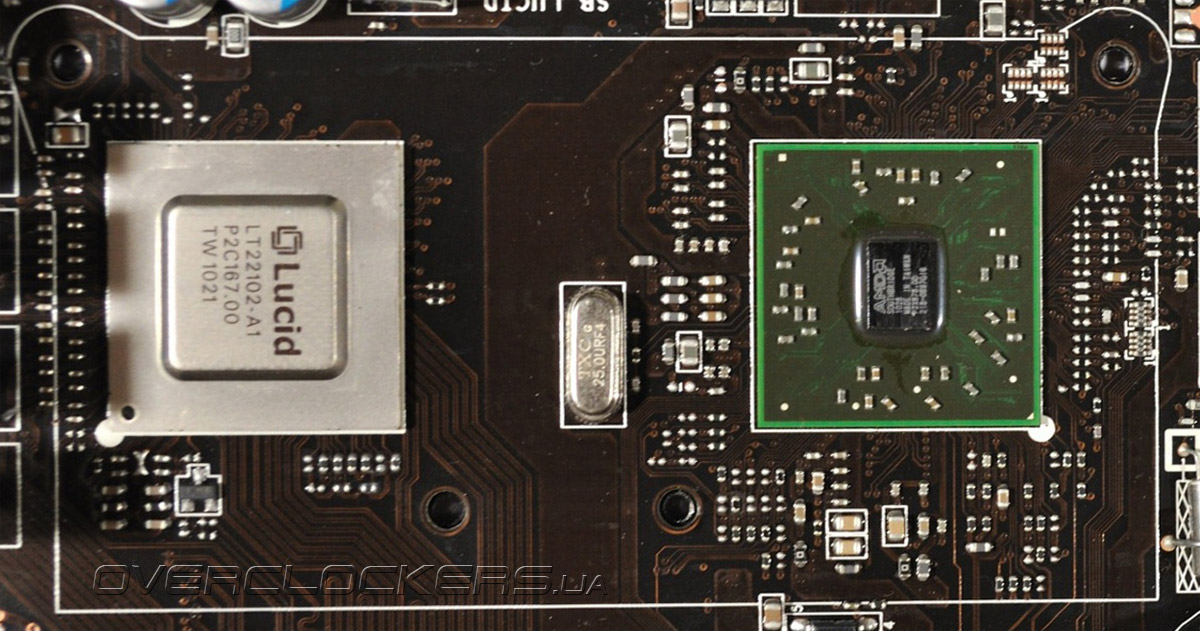

Силовые элементы охлаждаются массивным радиатором из алюминиевого сплава, который надежно крепится подпружиненными болтами. Такая мощная подсистема избыточна в номинальных режимах работы, но придется очень кстати любителям разгона. Но если к подсистеме питания и её температурному режиму никаких вопросов не возникает, то система охлаждения чипсета весьма скромная. Северный мост охлаждается миниатюрным алюминиевым радиатором и дополнительный обдув ему бы не помешает, особенно в нештатных режимах эксплуатации. Южный мост также накрыт низкопрофильным игольчатым радиатором, но размер кажется несколько великоватым. Разгадка очень проста: помимо отвода тепла от SB850 это же радиатор отвечает за охлаждение чипа Lucid LT22102.
Последний отличается весьма скромным тепловыделением и такого радиатора должно хватать для нормальной работы. Но мы все равно рекомендуем не забывать об организации вентиляции внутри системного блока!

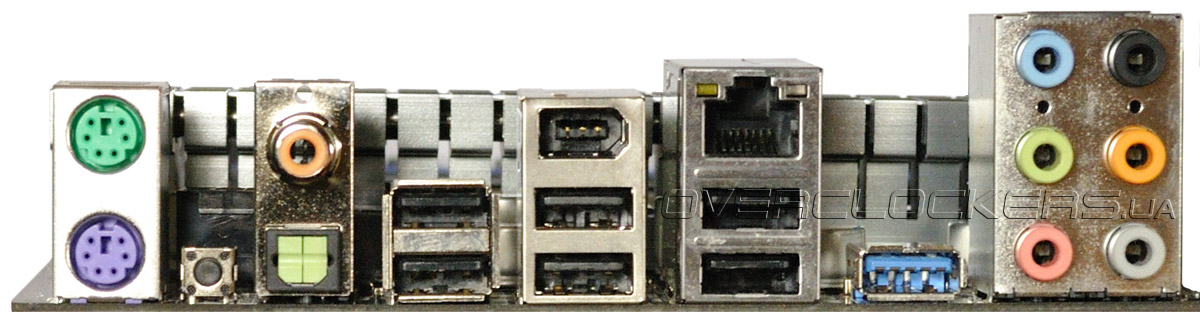

Задняя панель имеет следующую конфигурацию:
К вашим услугам шесть портов USB2.0 для подключения различной периферии, по одному разъему FireWire и USB3.0, а также пара разъемов PS/2 для подключения клавиатуры и мыши. Звуковой тракт имеет шесть аналоговых разъемов (четыре для подключения аудиосистемы 7.1, линейный и микрофонный входы), а также оптический и коаксиальные выходы S/PDIF. Завершают картину порт Gigabit Ethernet и кнопка Clear CMOS. Не хватает только eSATA, но, как уже было сказано, плата лишена поддержки данного интерфейса. От рассмотрения дизайна и возможностей расширения переходим к изучению комплектного ПО и BIOS setup.
