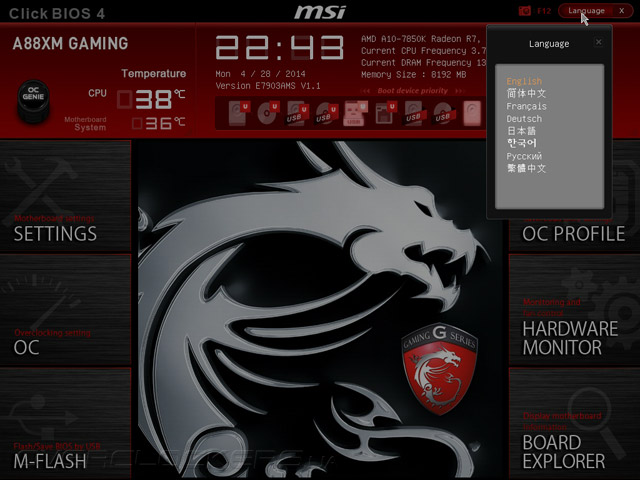

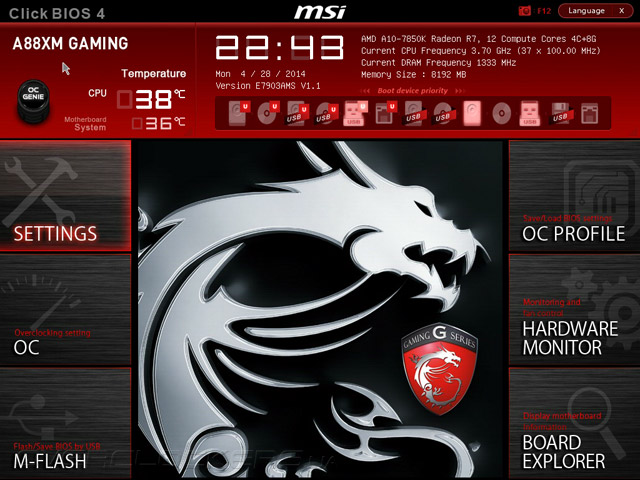

Если в конструкции героини сегодняшнего обзора и полноразмерной модели A88X-G45 Gaming есть некоторые различия, то в прошивке их попросту нет: меню настройки обеих системных плат совершенно идентичны. В его основе лежит управляющий микрокод UEFI разработки AMI, поверх которого работает фирменный интерфейс Click BIOS 4. В верхней части интерфейса выводятся показания двух температурных датчиков, отображаются дата, время и версия управляющего микрокода, а также текущий режим быстродействия. Там же можно задать порядок инициализации загрузочных устройств и включить функцию автоматического разгона OC Genie. Меню настройки переведено на несколько языков, в том числе русский.

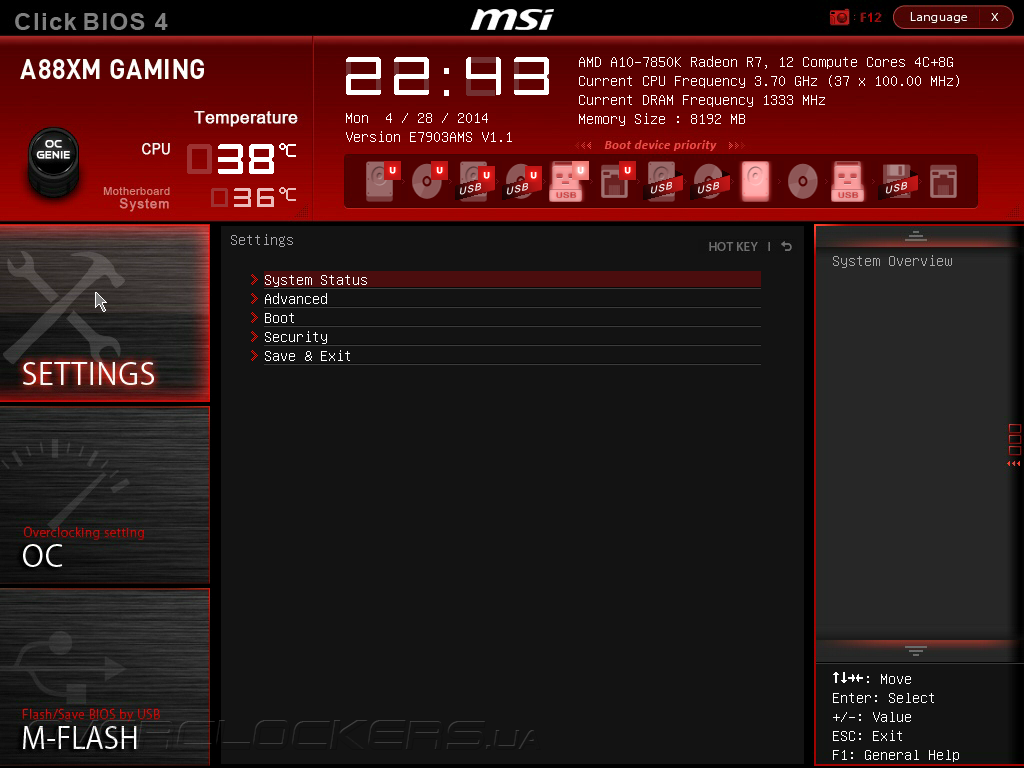

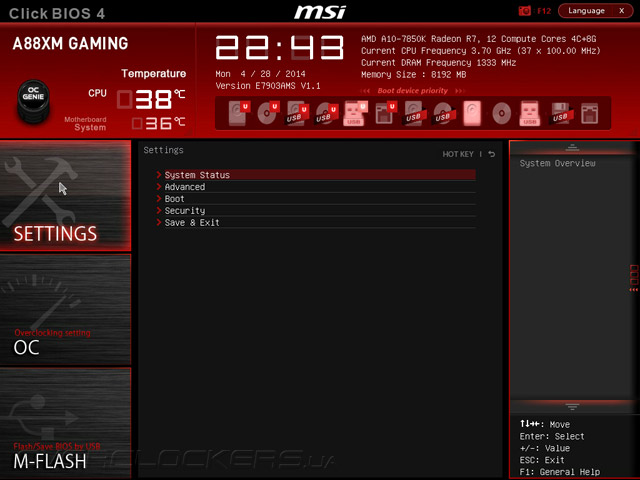

Опции, отвечающие за базовые настройки системной платы, сосредоточены в разделе SETTINGS.

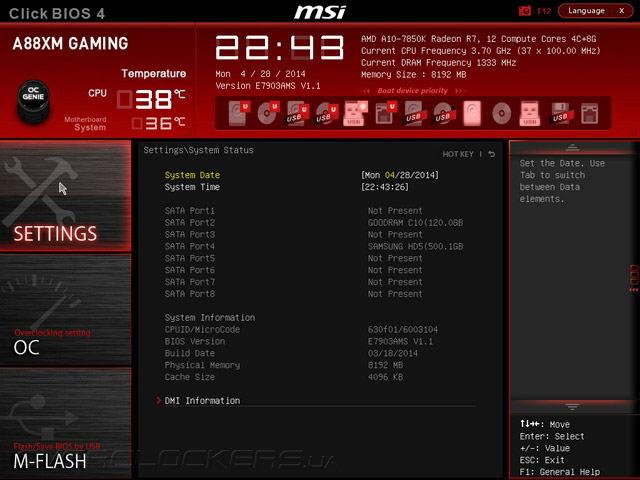

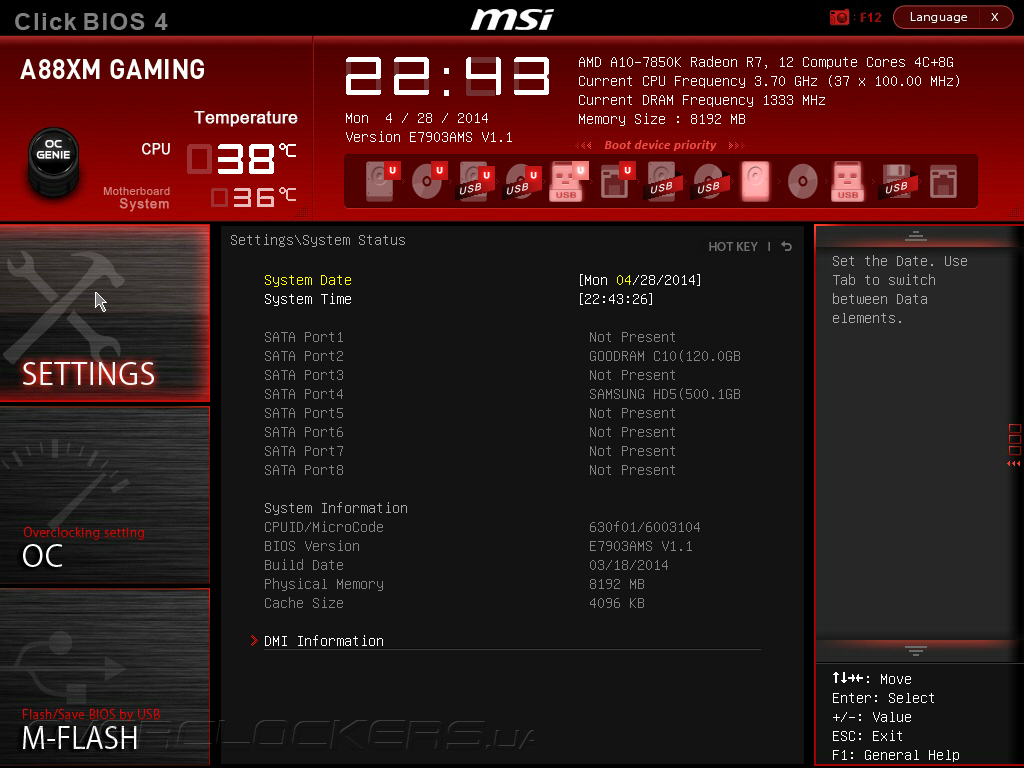

Во вложенном меню System Status задаются дата и время, отображается подробная информация о версии прошивки и конфигурации дисковой подсистемы.

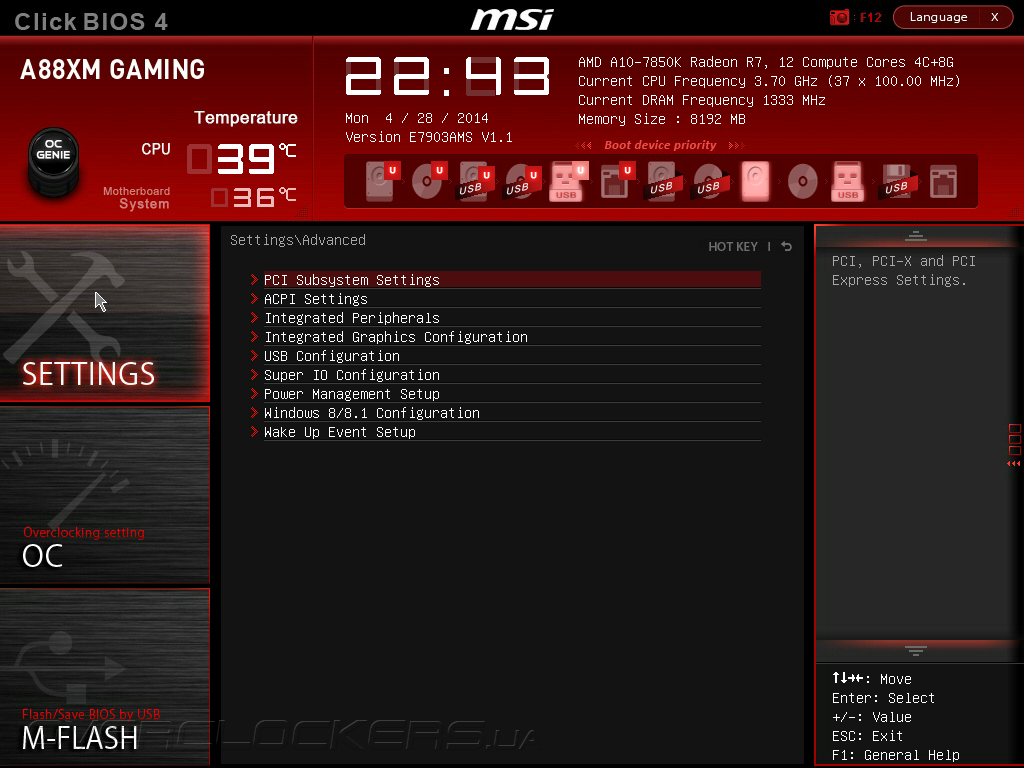

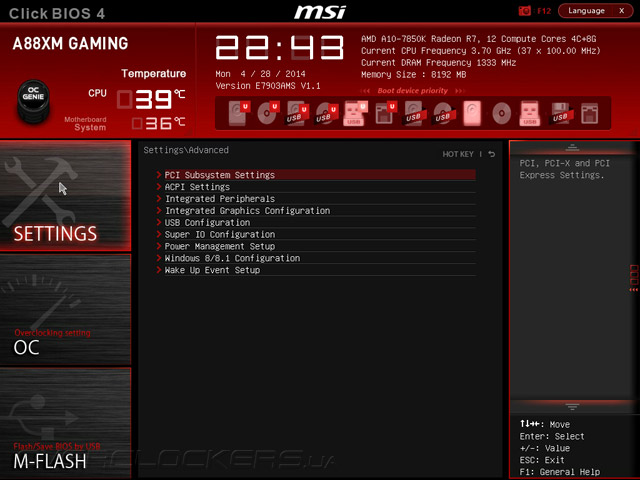

Вкладка Advanced предназначена для настройки многочисленных возможностей расширения.

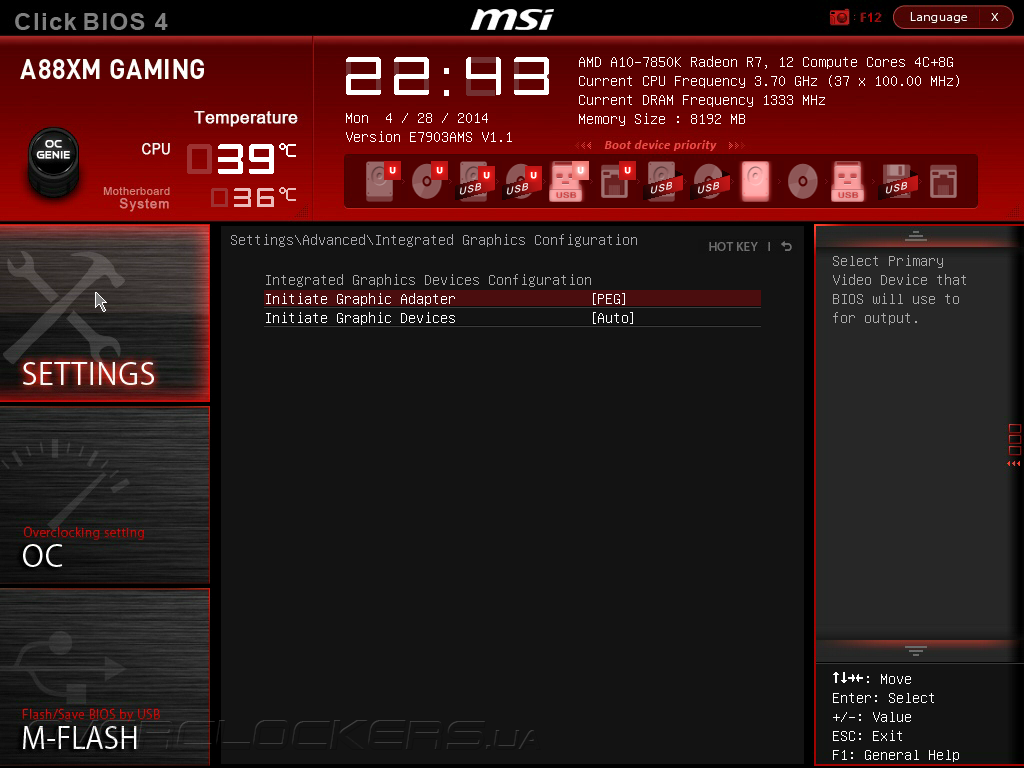

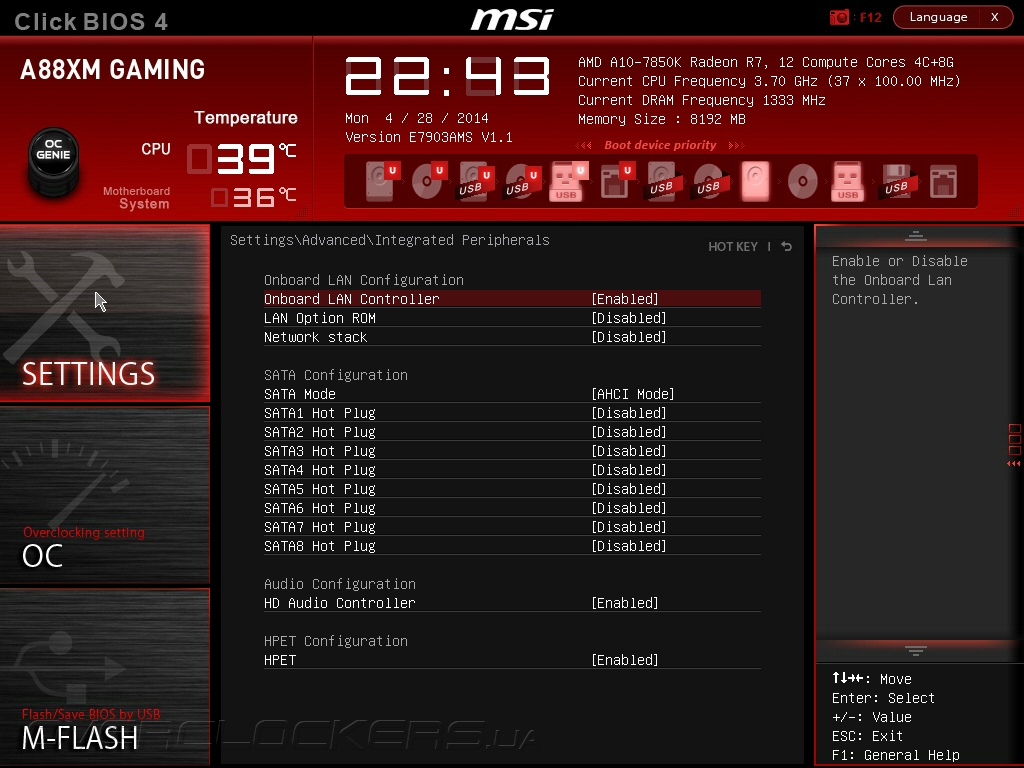

В подразделе Integrated Peripherals задаются опции встроенной аудиокарты, дисковой и сетевой подсистем, а в меню Integrated Graphics Configuration, как следует из названия, находится управление интегрированным графическим ускорителем.

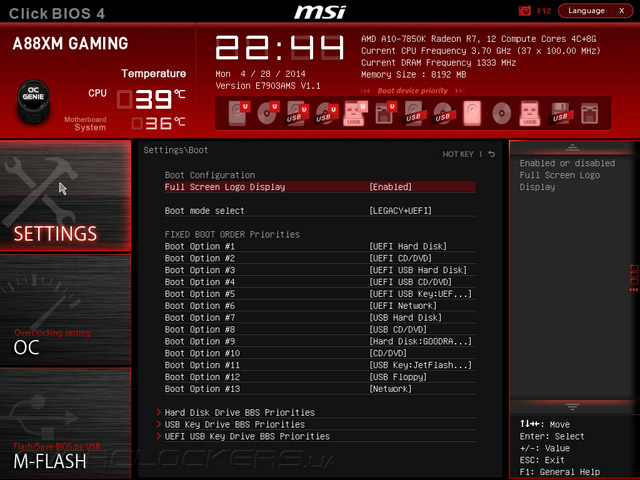

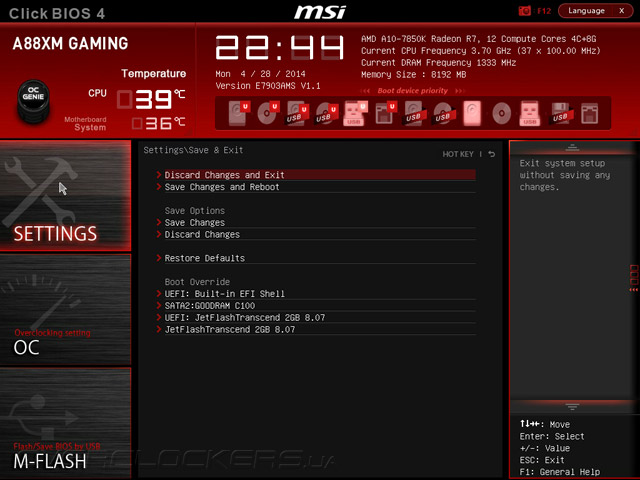

Вкладка Boot предназначена для настройки процесс загрузки системной платы, а в подразделе Save&Exit, помимо прочего находится сброс параметров по умолчанию и ярлык для запуска встроенной оболочки EFI Shell.

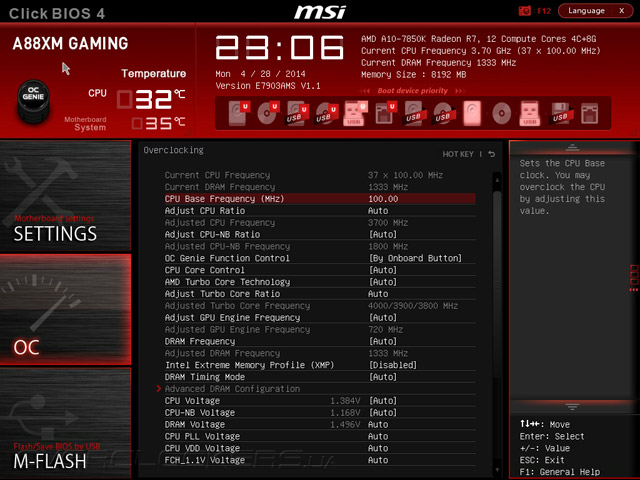

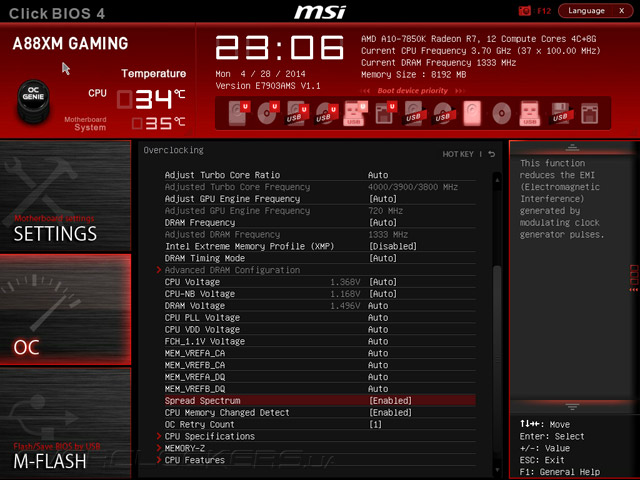

Раздел OC отвечает за разгон, именно здесь расположено изменение частоты опорного генератора, коэффициентов умножения вычислительных модулей и встроенного северного моста, настройки технологии AMD Turbo Core, а также регулировки напряжений на основных узлах системной платы и многое другое.
Странно, но в прошивке MSI A88XM Gaming не нашлось места для функции наподобие Load Line Calibration, которая должна препятствовать падению напряжения в нагрузке, а для CPU Voltage и CPU-NB Voltage предусмотрен единственный режим управления, задающий прирост к штатному значению. Это позволяет сохранить работу технологий энергосбережения во время разгона, но заметно усложняет подбор оптимального режима электропитания. Полный перечень напряжений, их шаг и диапазоны регулировок представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Voltage | –0,1…+0,5 | 0,01 |
| CPU-NB Voltage | –0,1…+0,5 | 0,01 |
| DRAM Voltage | 1,35–1,8 | 0,01 |
| CPU PLL Voltage | 1,71–1,99 | 0,02 |
| CPU VDD Voltage | 1,06–1,36 | 0,01 |
| FCH_1.2V Voltage | 1,12–1,4 | 0,01 |
| MEM_VREFA_CA | 0,115–1,38 | 0,005 |
| MEM_VREFB_CA | 0,115–1,38 | 0,005 |
| MEM_VREFA_DQ | 0,115–1,38 | 0,005 |
| MEM_VREFB_DQ | 0,115–1,38 | 0,005 |

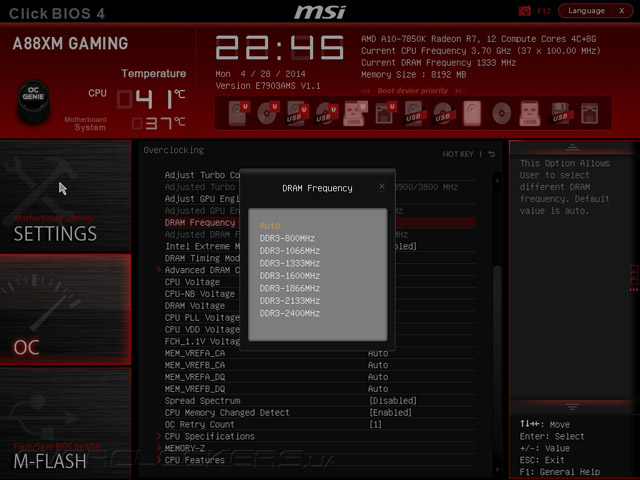

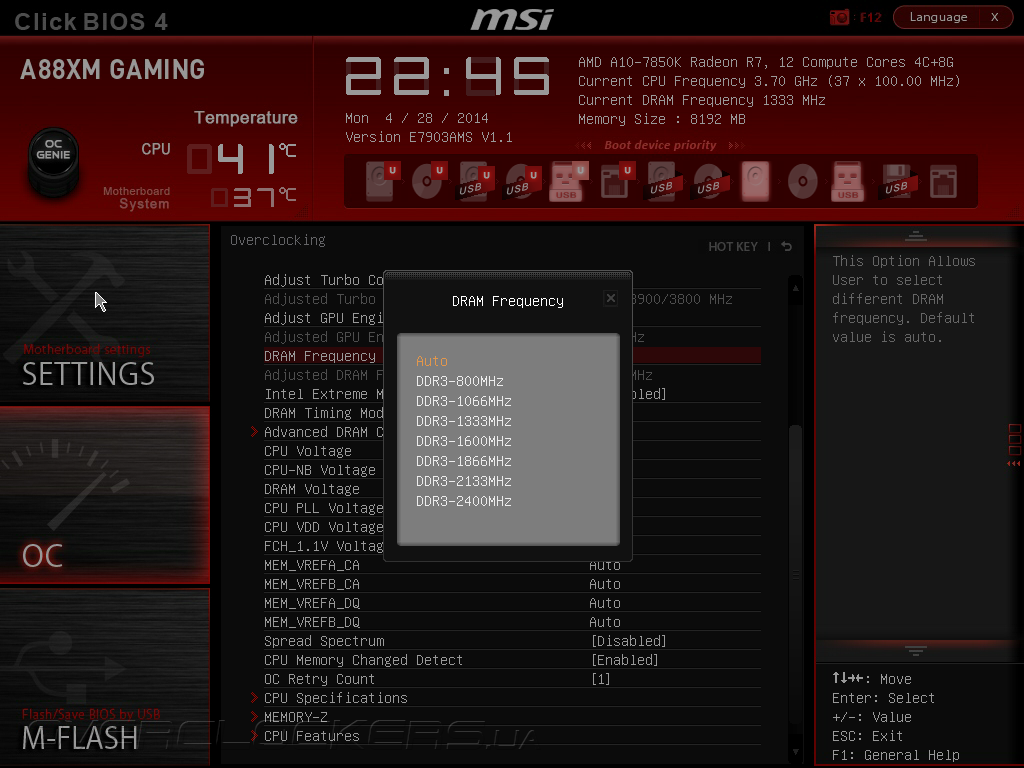

Меню настройки поддерживает автоматическую установку параметров ОЗУ в соответствии с профилями Х.М.Р., а в ручном режиме можно задавать частоту оперативной памяти до 2400 МГц включительно.

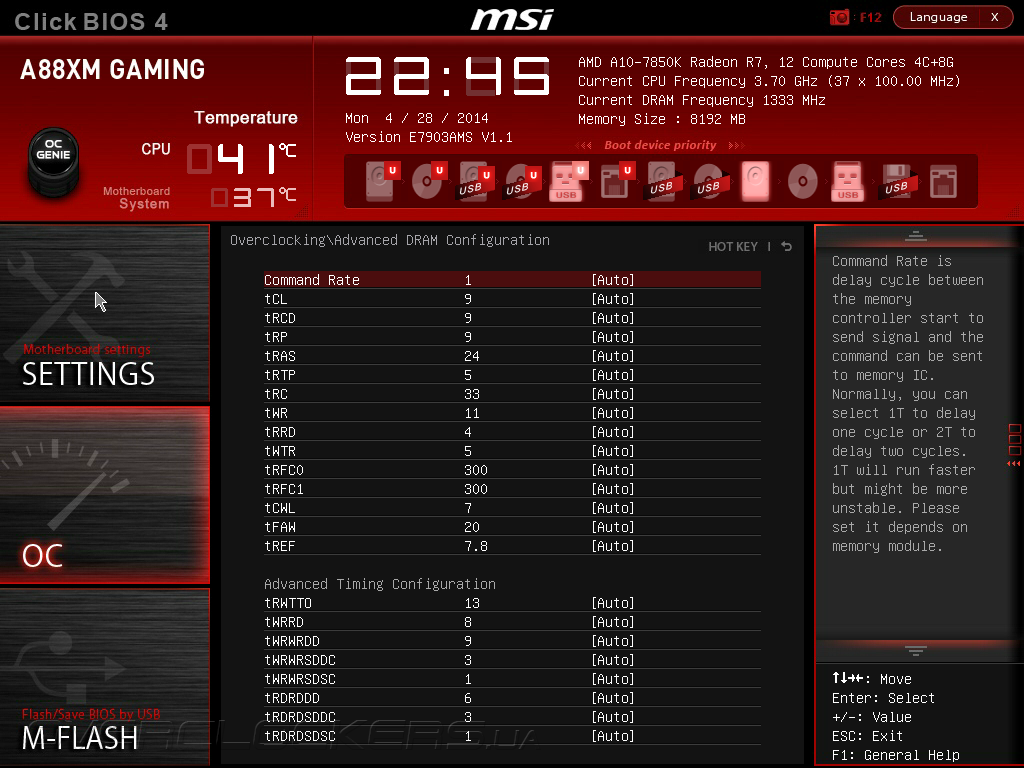

Для установки таймингов и других второстепенных опций подсистемы ОЗУ служит вкладка Advanced DRAM Configuration.

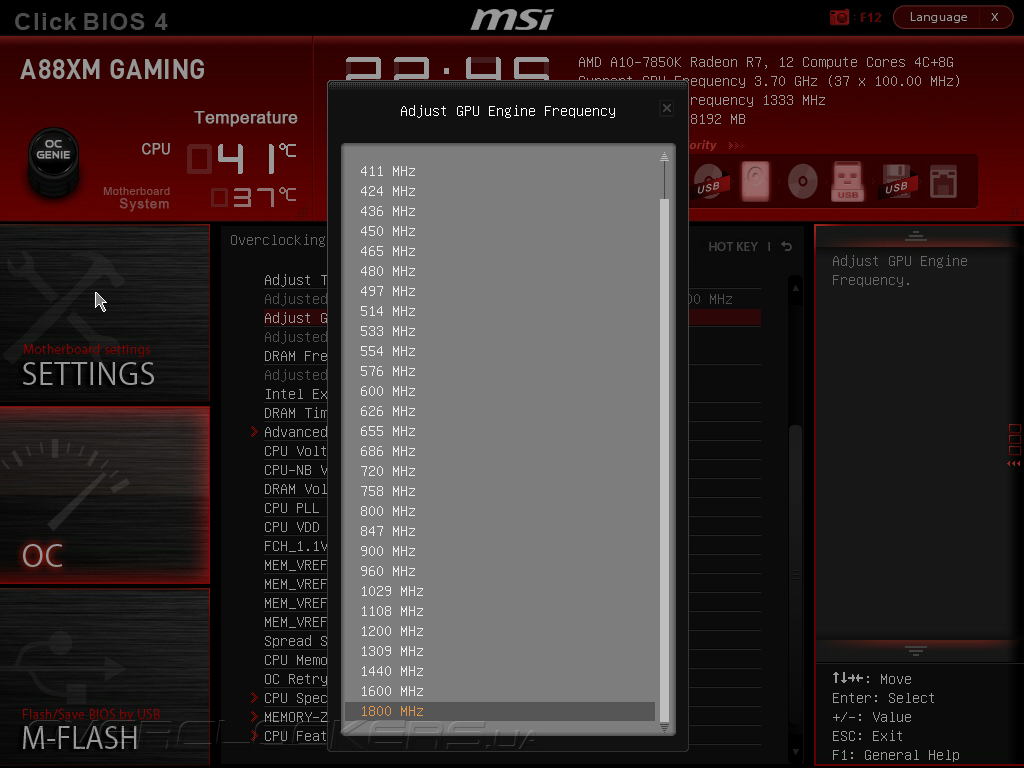

В прошивке новинки есть управление разгоном встроенной видеокарты, пользователи могут выбрать необходимое значение из предлагаемого перечня.

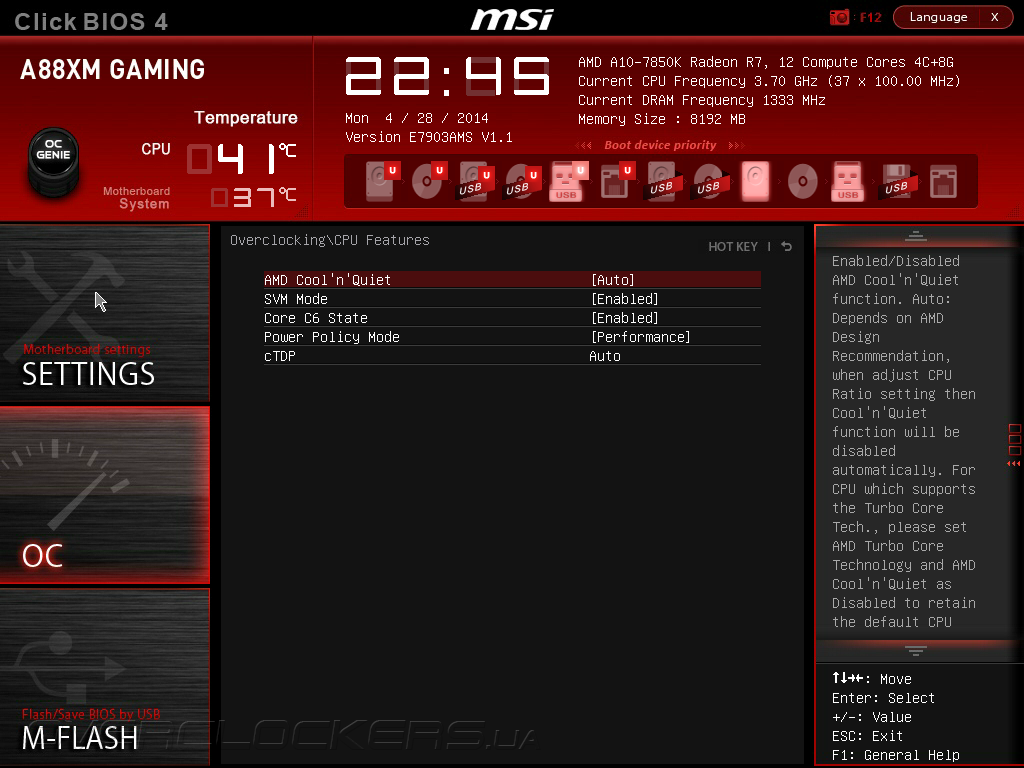

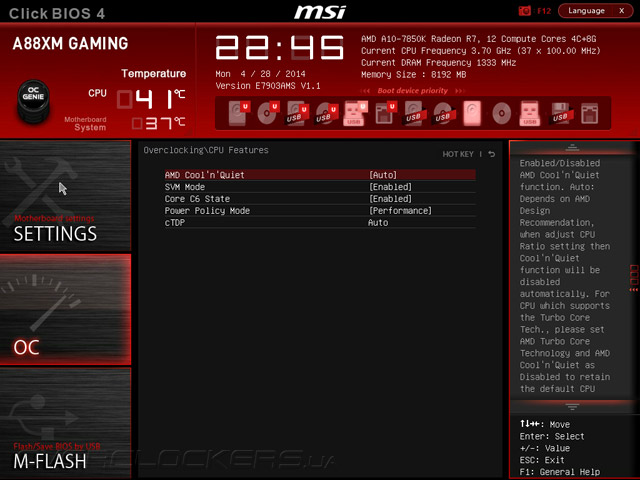

Наконец, для настройки процессорных технологий, функций энергосбережения и AMD Turbo Core, а также конфигурирования теплового пакета предназначено подменю CPU Features.

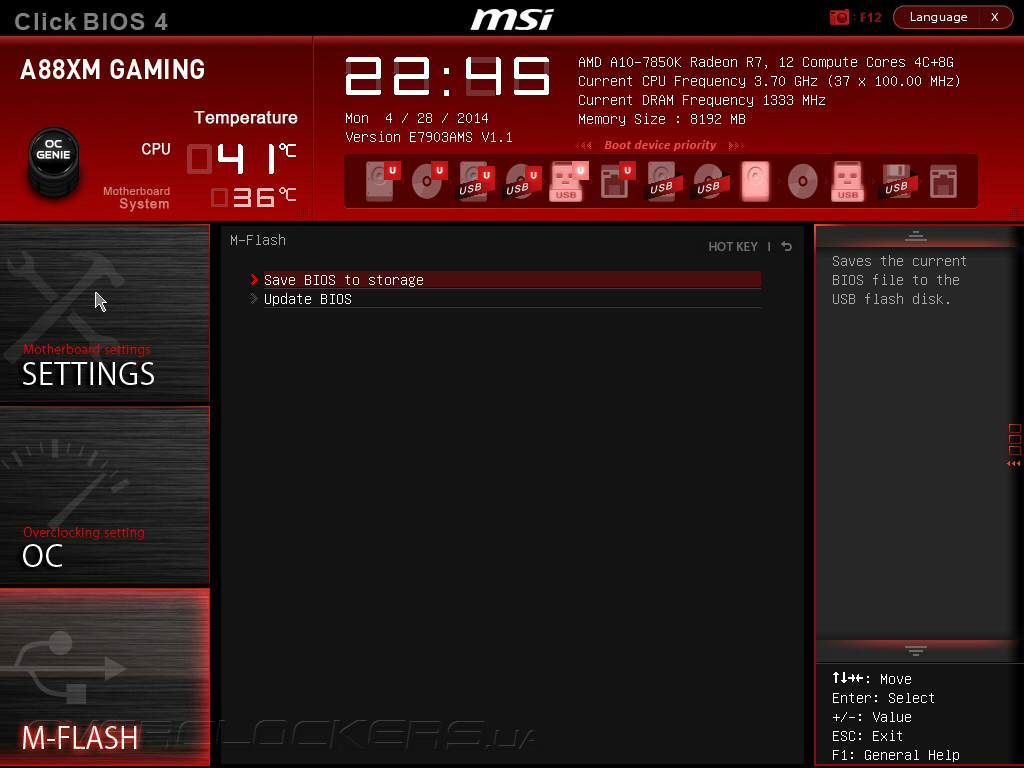

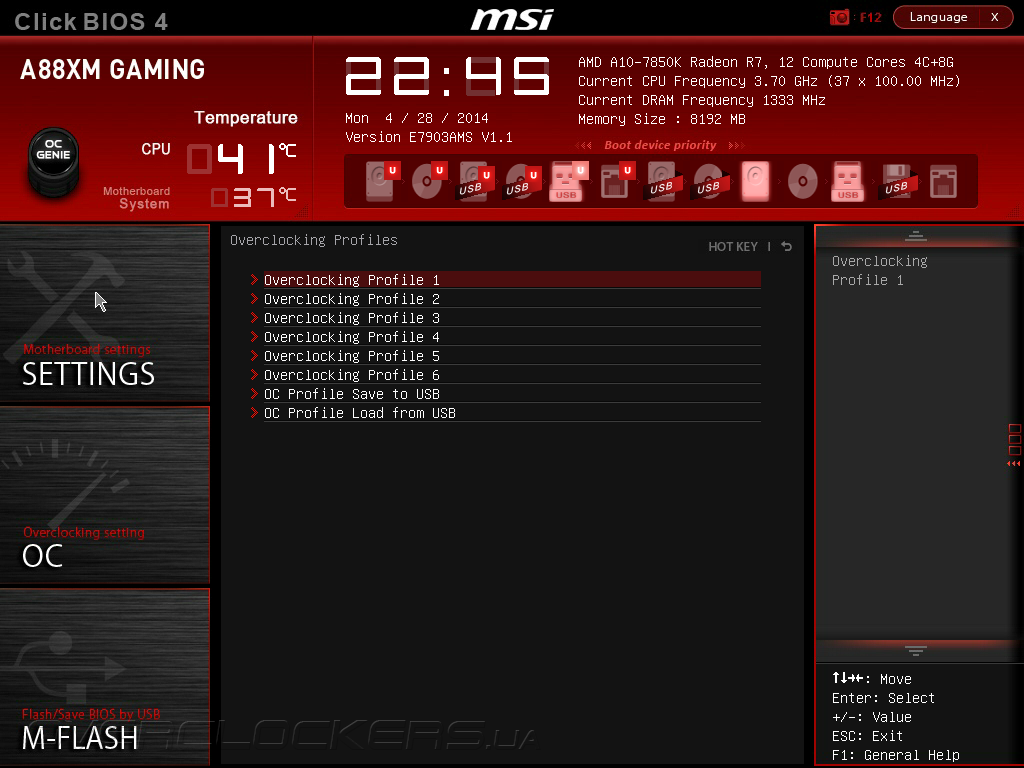

Для обновления управляющего микрокода служит опция M-Flash, а для сохранения пользовательских профилей можно воспользоваться вкладкой OC Profile.

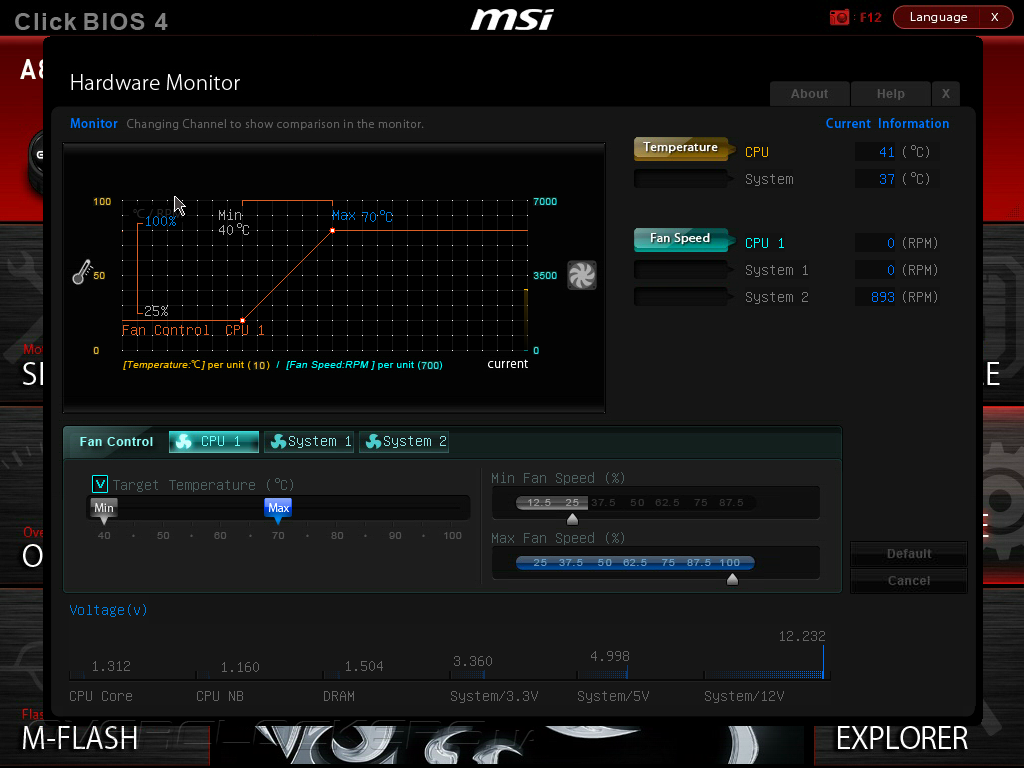

Функции системного мониторинга и управления вентиляторами сосредоточены в меню Hardware Monitor. Здесь выводятся значения шести основных напряжений, а также показания трех тахометрических и двух термодатчиков. Скорость вращения крыльчаток может быть задана вручную, либо привязана к температуре процессора или материнской платы.

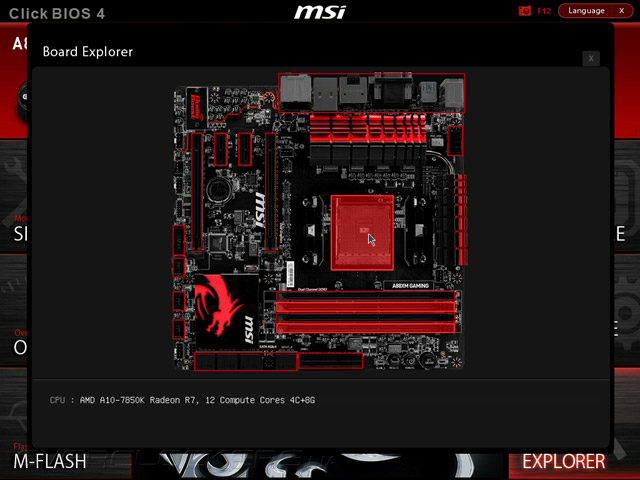

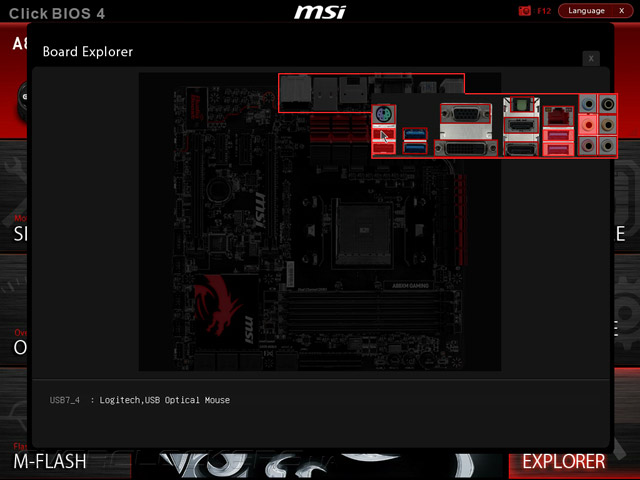

Наконец, в прошивку MSI A88XM Gaming встроена информационно-диагностическая утилита Board Explorer, которая позволяет быстро и наглядно определить конфигурацию компонентов системной платы и периферийных устройств.
Комплектное ПО

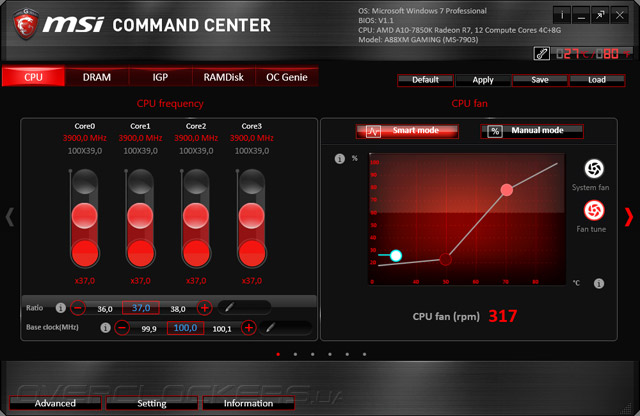

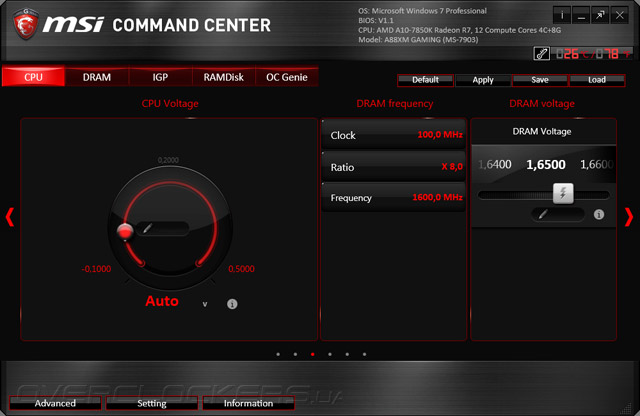

Материнская плата комплектуется программным обеспечением Command Center, среди возможностей которого числится управление основными параметрами разгона, а также регулировка скорости вращения процессорного вентилятора. Тут же находится управление питанием APU и модулей памяти, тогда как регулировка частоты подсистемы ОЗУ, увы, не предусмотрена.

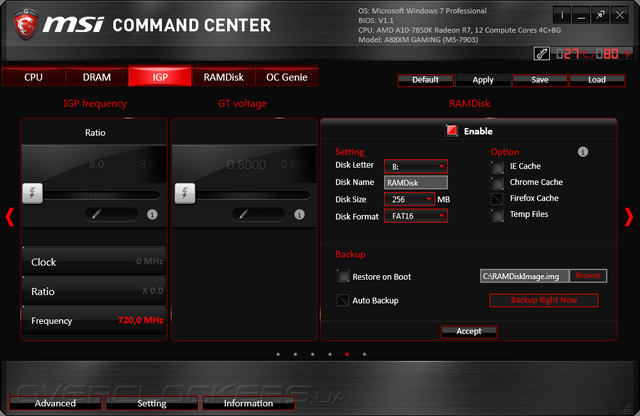

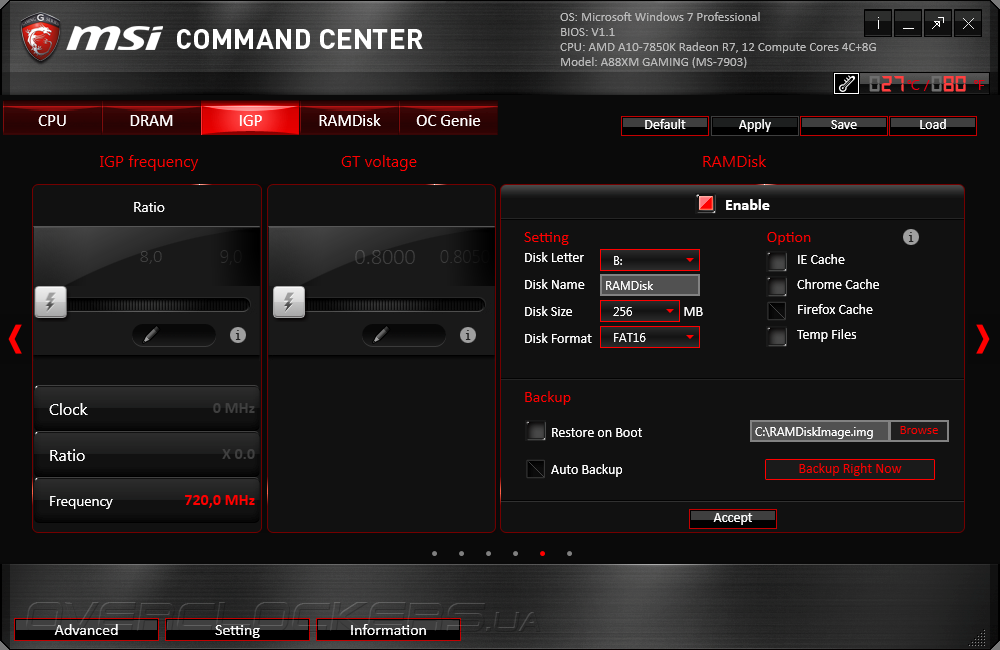

Несмотря на наличие в интерфейсе программы вкладки IGP настройки напряжения и частоты для встроенной видеокарты не реализованы. Зато есть программный модуль RAMDisk, отвечающий за создание виртуального логического диска в области ОЗУ.

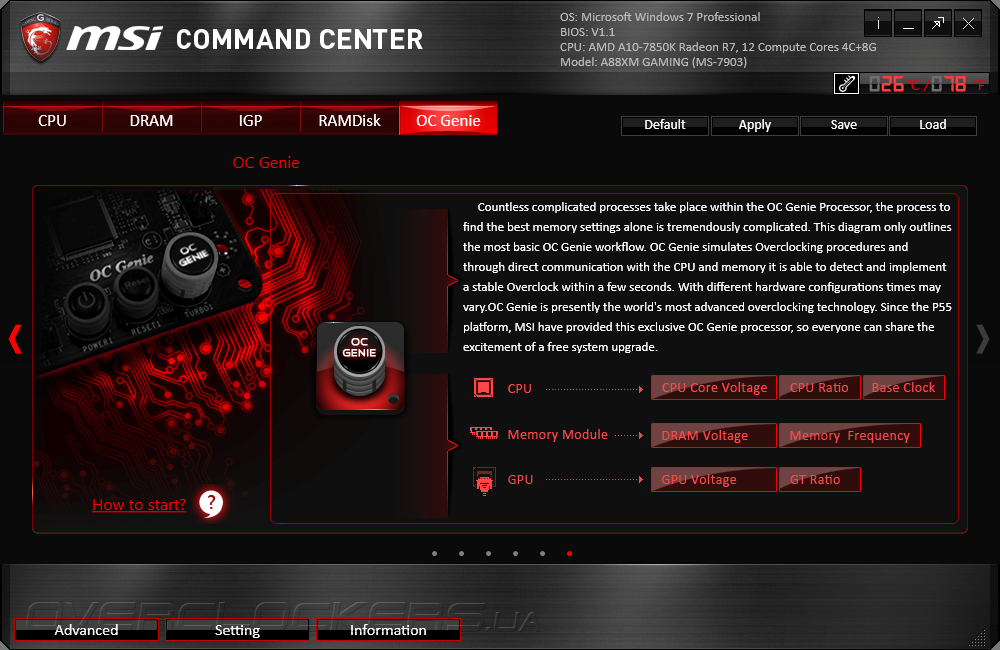

С помощью Command Center пользователи могут активировать автоматический разгон OC Genie, результаты которого будут оценены немного позже.

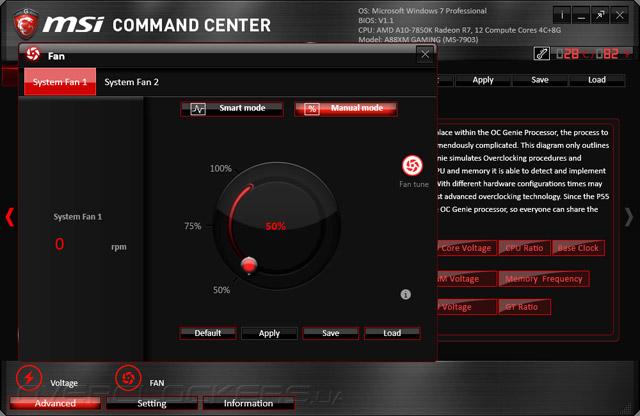

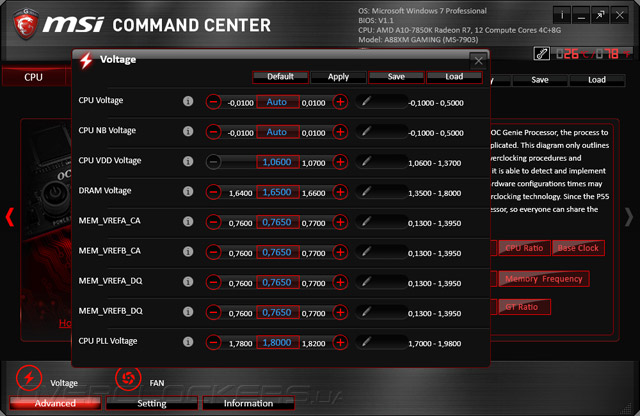

Программный продукт предлагает широкие возможности по регулировке напряжений на всех основных узлах системной платы, а также настройке скорости вращения двух корпусных вентиляторов, подключенных к соответствующим разъемам системной платы.

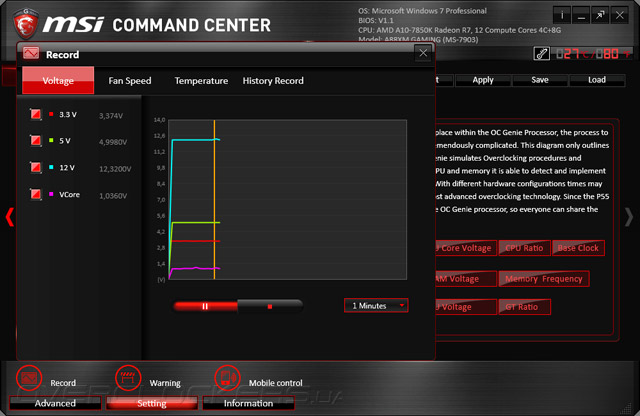

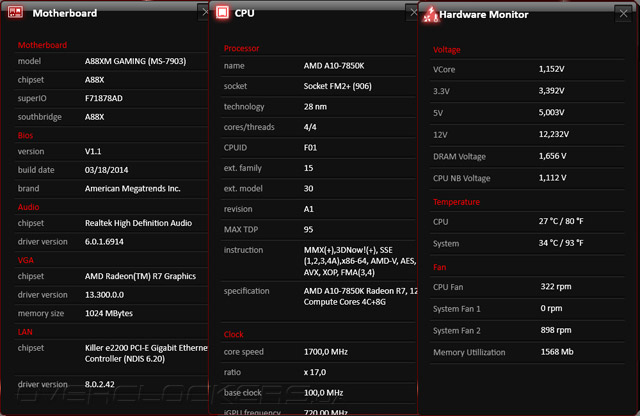

С помощью программы Command Center можно получить исчерпывающую информацию о режимах работы установленных компонентов, считывать данные и отслеживать динамику изменения показаний системного мониторинга.

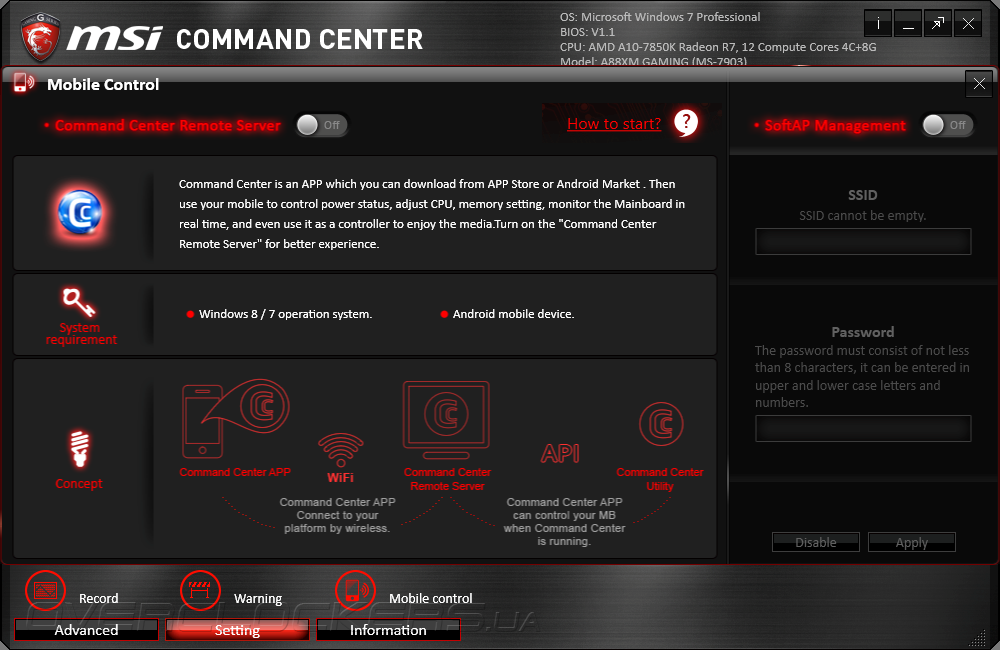

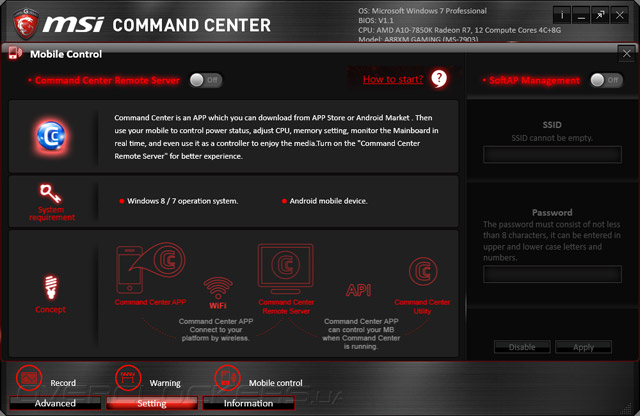

Наконец, программный продукт дает пользователям возможность удаленного управления функциями мультимедиа и разгоном с помощью мобильного устройства, на которое установлено клиентское ПО MSI Command Center.

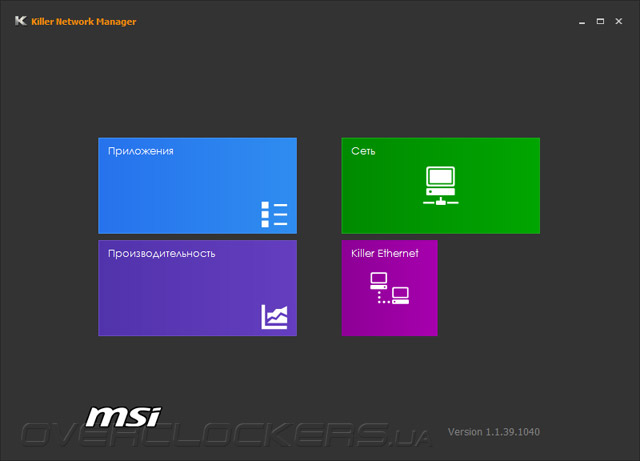

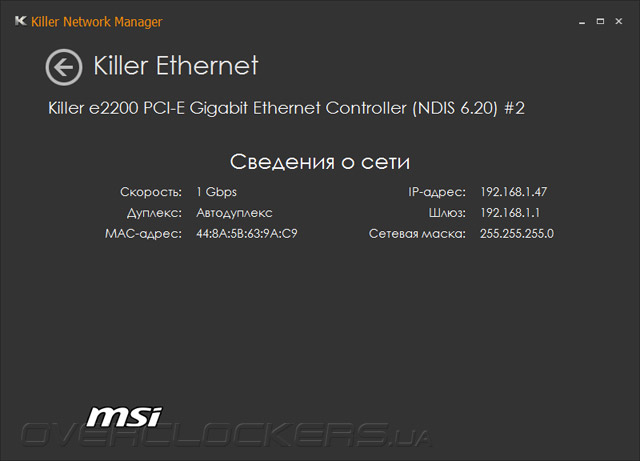

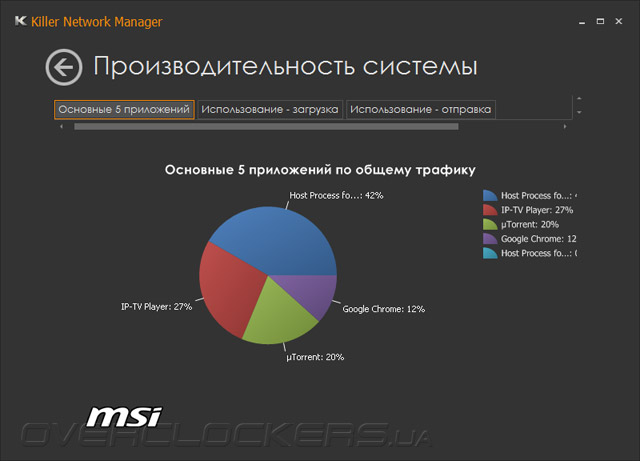

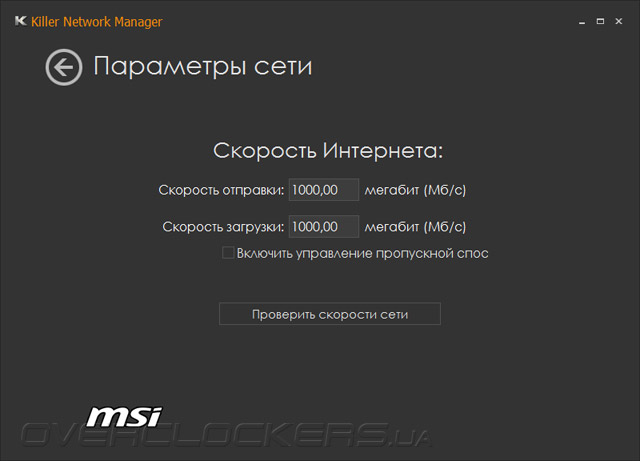

Для реализации управления приоритетами приложений и пропускной способностью соединения Интернет служит приложение Killer Network Manager. В последней версии утилита получила «плиточный» интерфейс в стиле Windows 8, что, впрочем, ничуть не отразилось на его базовой функциональности.
