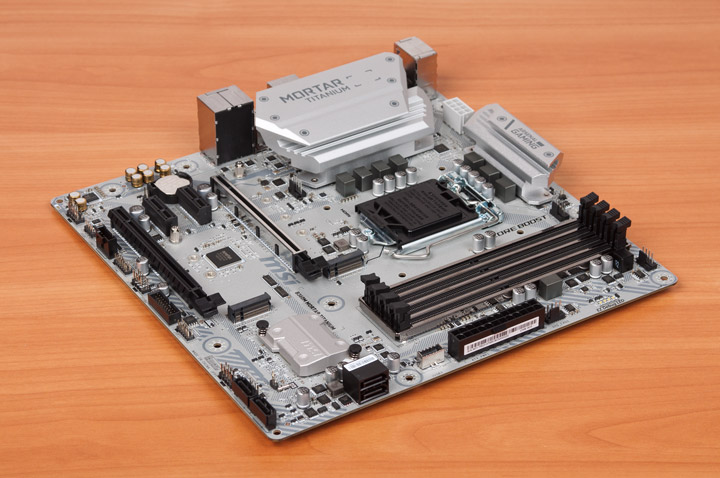

Этим материалом мы открываем цикл обзоров устройств, спроектированных под распайку недорогих хабов, разработанных для процессоров Intel Coffee Lake-S. В качестве первого участника выступит нетривиальная модель. Особый серебристый оттенок текстолита ярко выделяет её из ряда конкурентов, своего рода, это имиджевый шаг. В таком продукте никаких просчётов быть не должно, а значит, он как нельзя лучше подходит для изучения особенностей новых изделий, где в основу заложен чип Intel B360.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/01-msi-b360-mortar-titanium.jpg)
Сравнительная таблица возможностей трёхсотого семейства есть в обзоре Gigabyte H370 Aorus Gaming 3 WiFi. Известно о поддержке хабом B360 шести разъёмов SATA без перспективы создания массивов RAID, но тут предусмотрели всего четыре штуки. В свою очередь, на плате находится пара компактных M.2. Тем самым производитель подталкивает сборщика использовать современные модели накопителей.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/02-msi-b360-mortar-titanium.jpg)
Также мы знаем про поддержку чипсетом интерфейса USB последнего поколения, это устройство оснащено симметричным гнездом для корпусного кабеля и двумя типами портов на задней панели. Интегрированный модуль Wi-Fi не нашёл реализации на этой модели. Сторонних контроллеров не замечено, полный перечень возможностей собран в таблице.
Модель | MSI B360M Mortar Titanium (MS-7B23 VER:2.2) |
---|---|
Официальная страница продукта в Сети | ua.msi.com |
Чипсет | Intel B360 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666, максимум 64 ГБ |
Слоты PCI-E | 1 x PCI Express 3.0 x16, 1 x PCI Express 3.0 x16 (x4), 2 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
Видеоразъёмы | DisplayPort 1.2, HDMI 1.4, DVI-D |
Количество подключаемых вентиляторов | 4x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), B360) 2 х 3.1 Gen1 (разъёмов на задней панели нет, B360) 6 x 2.0 (4 разъёма на задней панели, B360) |
Serial ATA | 4 x SATA 6 Гбит/с (B360) |
RAID | – |
Встроенный звук | Realtek ALC892 (7.1, HDA) |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) |
COM | – |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | mATX |
Размеры, мм | 243 x 243 |
Дополнительные возможности | Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED (+12V, 5050), поддержка AMD AMD 2-Way CrossFireX |
Цена в рознице, $ | 127 |
Упаковка и комплектация
Коробка привычных размеров для платы стандарта mATX. На лицевой стороне есть четырёхзвёздочный логотип игровой серии MSI, сообщающий про начальный «класс» модели. Напомню, у вендора есть ещё пяти- и семизвёздочные устройства.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/03-msi-b360-mortar-titanium.jpg)
Базовые возможности модели перечислены в таблице на обратной стороне. Там ещё есть фото и схема портов ввода-вывода задней панели. Коллаж изображений с сопроводительным описанием расскажет об уникальных отличительных чертах.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/04-msi-b360-mortar-titanium.jpg)

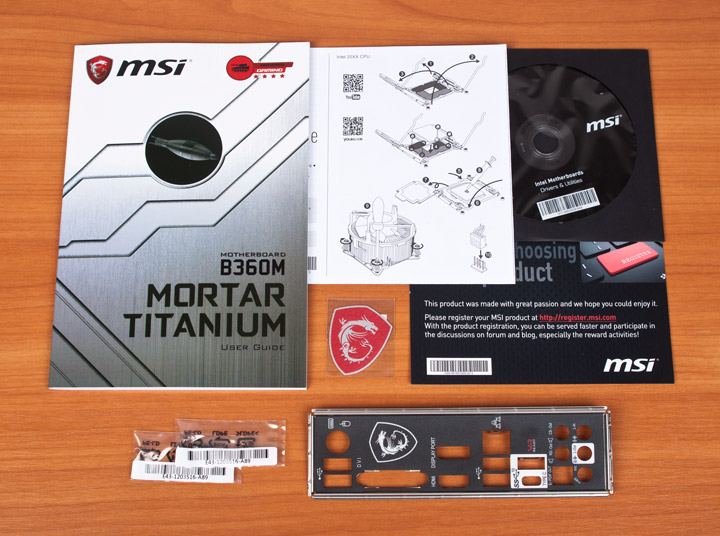

Комплект поставки начального уровня. Тут есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- карта регистрации покупателя;
- наклейка с логотипом MSI Gaming Series;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов (на фото не показаны);
- два крепёжных винта для устройств формата M.2.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/05-msi-b360-mortar-titanium.jpg)
Все игровые платы компании участвуют в промо-акции по раздаче лицензионных копий нескольких игр посредством регистрации продукта на сайте или используя фирменное ПО. Проводится она до конца июня 2018 года.
Внешний вид
Больше всего выделяется огромный радиатор на силовых элементах, из-за чего даже нет декоративного колпака над портами ввода-вывода. Армировано главное гнездо PCI-E, экранированы слоты оперативной памяти. Размер платы полноценный как для устройства формата mATX, можно воспользоваться восемью крепёжными отверстиями для фиксации положения в корпусе.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/06-msi-b360-mortar-titanium.jpg)
Звукоизолирующий участок сопровождается комплектом многоцветных светодиодов, направленных в сторону. Помимо них на обратной стороне элементов практически нет.

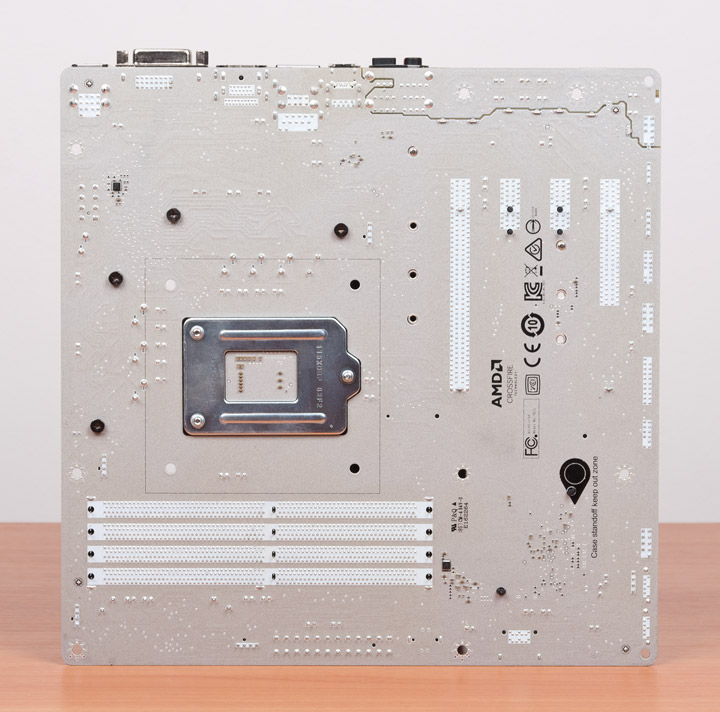

![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/07-msi-b360-mortar-titanium.jpg)

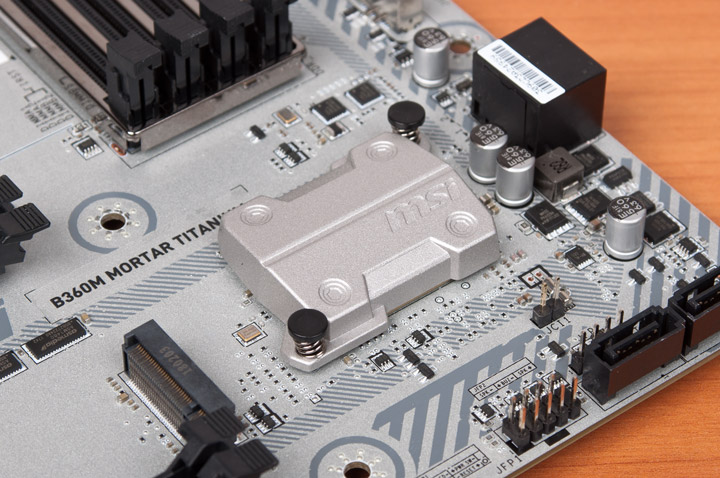

Охладитель на хабе закреплён подпружиненными пластиковыми гвоздями, тут нет ни вычурных форм, ни подсветки. Обычный брусок легкосплавного металла.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/08-msi-b360-mortar-titanium.jpg)

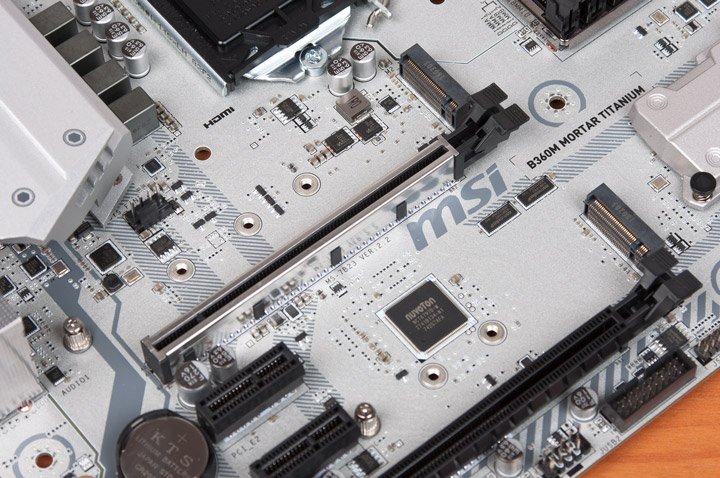

На гнёздах формата M.2 отсутствуют какие-либо радиаторы. Верхнее позволит смонтировать самые длинные устройства, а нижнее ограничит их длину 80 миллиметрами.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/09-msi-b360-mortar-titanium.jpg)
Пара выходов SATA поперечного типа, ещё одна пара — продольного, тем самым исключены проблемы со сборкой в самых тесных корпусах.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/10-msi-b360-mortar-titanium.jpg)

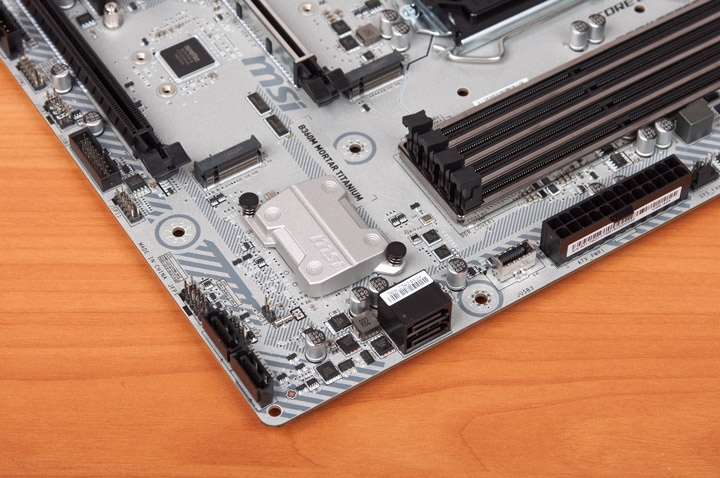

Для корпусных кабелей каждого поколения интерфейса USB есть по одному посадочному месту. Все они поперечного типа размещения на поверхности изделия.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/11-msi-b360-mortar-titanium.jpg)

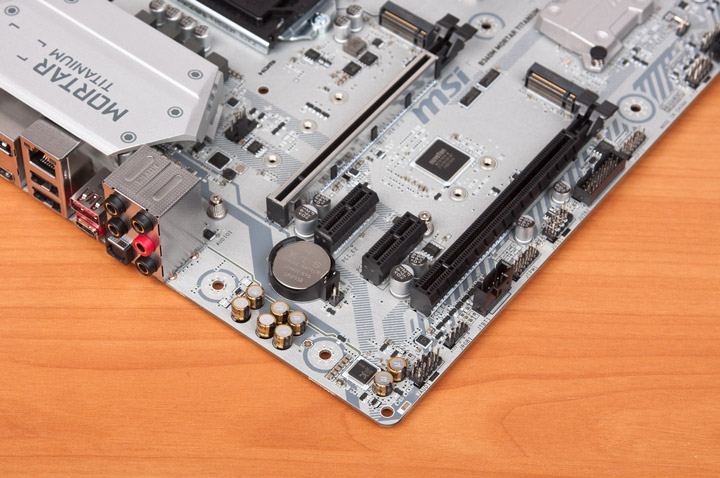

Распределения процессорных линий PCI-E здесь не предусмотрено, все шестнадцать идут к верхнему слоту. Остальные три гнезда работают с хабом.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/12-msi-b360-mortar-titanium.jpg)

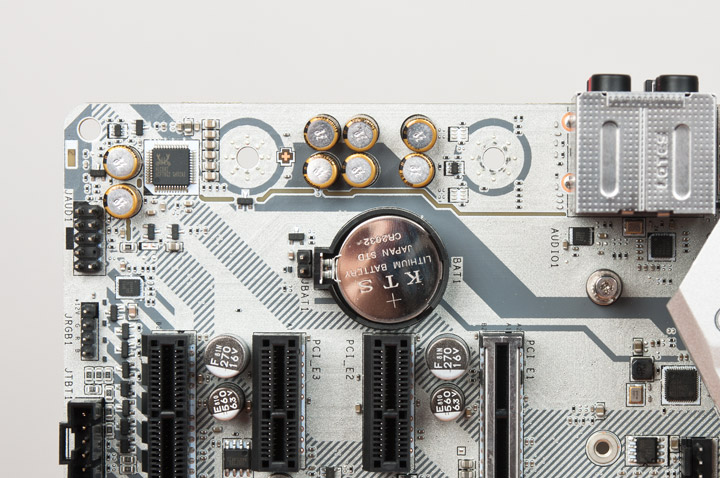

Звуковая подсистема выстроена на базе ALC892 от Realtek. Нет вспомогательных операционных усилителей и даже экрана. В нижнем углу находится единственная стойка для подключения светодиодной ленты.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/13-msi-b360-mortar-titanium.jpg)

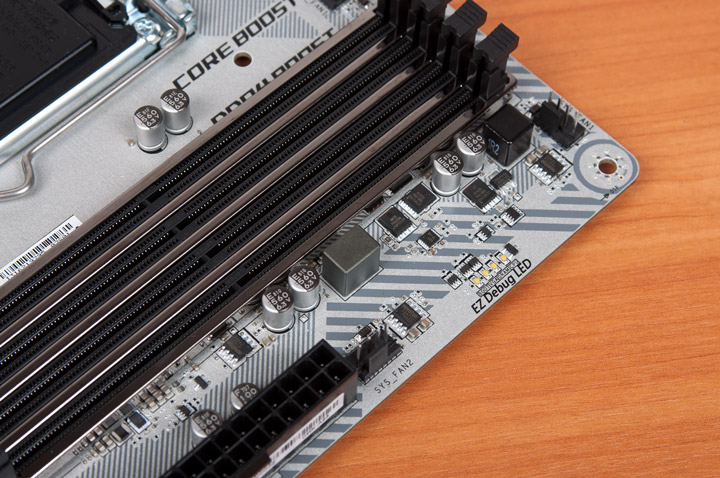

Диагностический уголок расположился в правом верхнем углу. Четыре светодиода белого цвета помогут в базовой диагностике, в случае каких-либо проблем с запуском системы. Подсветки для модулей DRAM или PCI-E, как это происходит в более старших моделях, тут нет.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/14-msi-b360-mortar-titanium.jpg)

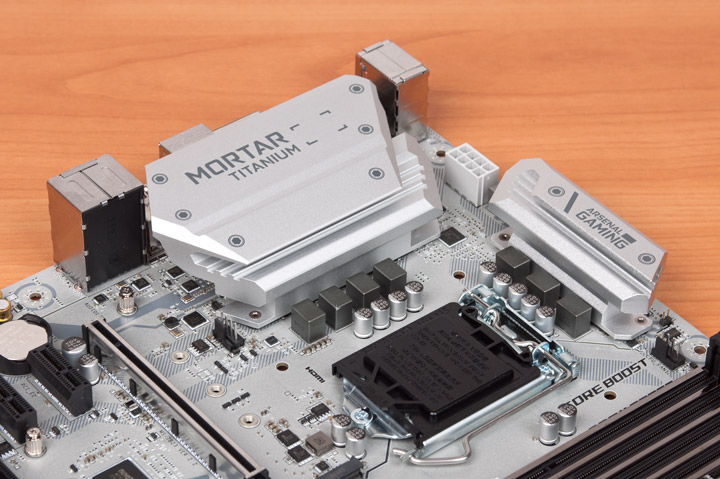

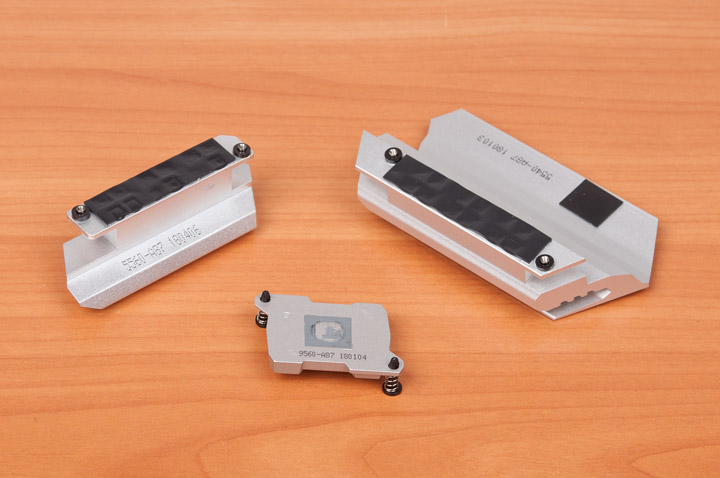

Монументальные радиаторы силовых цепей не высоки, вряд ли возникнут проблемы при монтаже системы охлаждения для процессора.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/15-msi-b360-mortar-titanium.jpg)

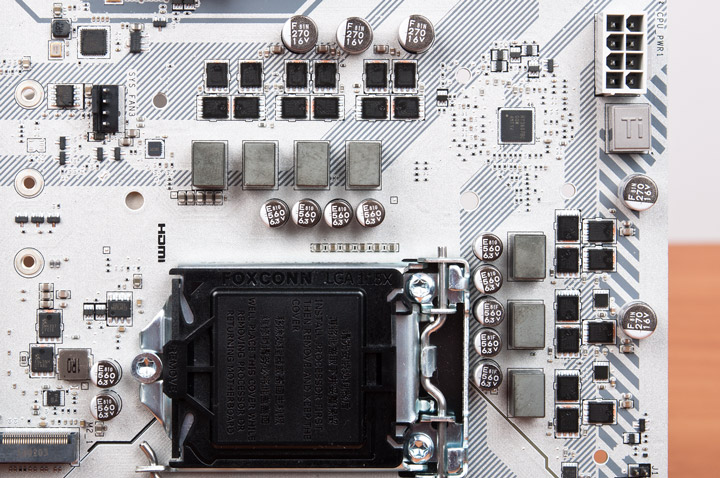

Работа стабилизатора базируется на ШИМ-контроллере Richtek RT3607BC. Он шестиканальный, с тремя интегрированными драйверами. Ещё три набраны отдельными дискретными элементами. Здесь вышла схема «4+2» фазы, где больше внимания досталось процессорному напряжению. Каждый канал включает четыре транзистора. Для графической части это число снизили до трёх. Седьмой дроссель необходим для формирования напряжения CPU IO. Большинство транзисторов составляют модели SM4503NHKP, а чуть меньше их (на две штуки) — SM4337NSKP, эти элементы — производства Sinopower.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/16-msi-b360-mortar-titanium.jpg)
Для их контакта с радиатором используется тёмная термопрокладка, её площадь в обоих случаях была вполне достаточной. Крепёж — винтовой. На хабе контакт происходит через термопасту.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/17-msi-b360-mortar-titanium.jpg)

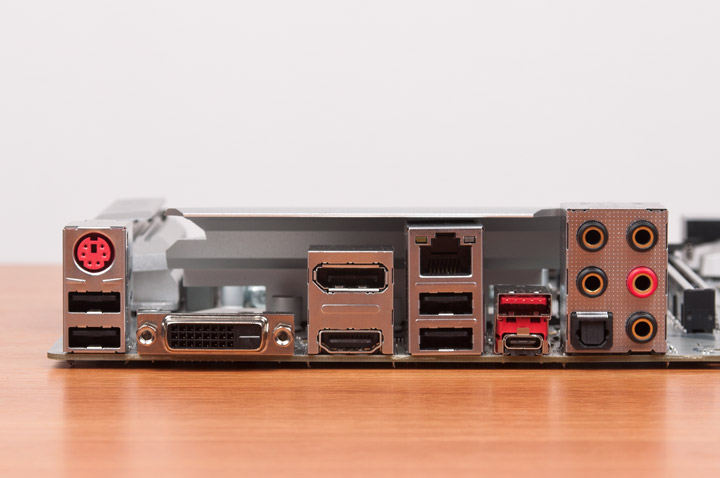

Конфигурация портов на задней панели практически полностью соответствует модели прошлого поколения — B250M Mortar. Единственное изменение — появился оптический выход, на отсутствие которого именно в тот раз мы обращали внимание. А сегодня достаточно спорным является отказ (иначе это уже и не назвать) от размещения модуля Wi-Fi, поскольку компания Intel предприняла весомые шаги навстречу его появления на каждой из новых плат. Выходит, как и прежде, наличие адаптера беспроводных сетей остаётся «фишкой» для части «особых» устройств.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/18-msi-b360-mortar-titanium.jpg)
Возможности UEFI

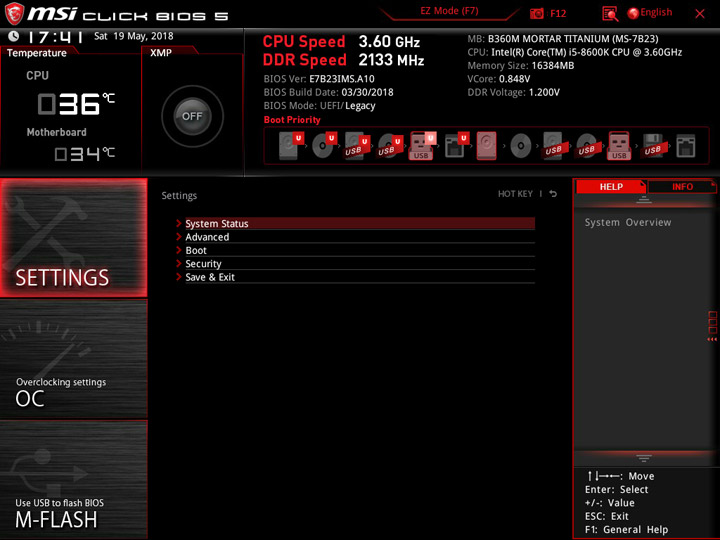

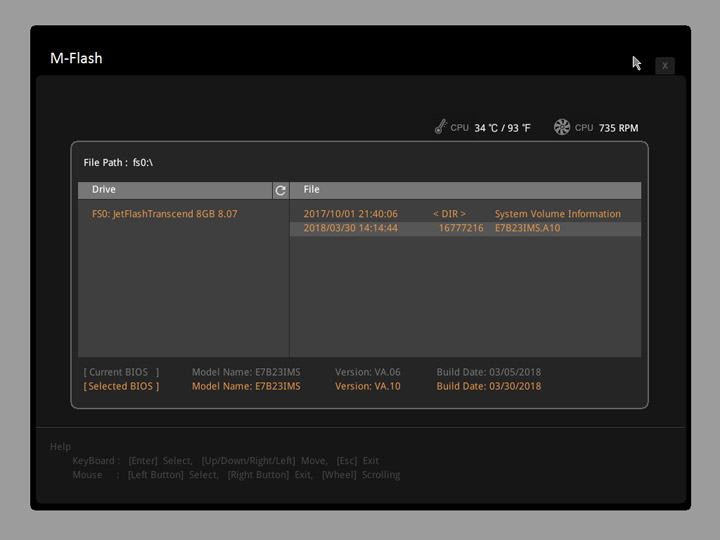

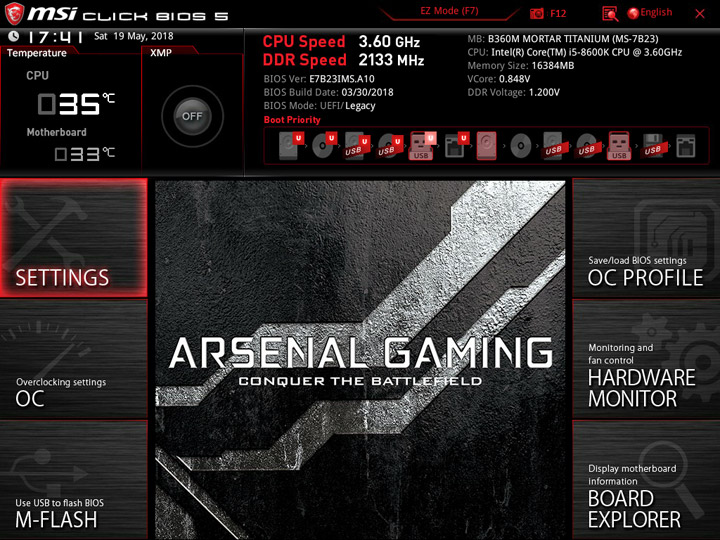

Знакомство с изделием проведём при участии самой актуальной версии микрокода. Для обновления я использовал фирменный механизм M-Flash, он уже интегрирован в состав UEFI.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/19-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/20-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/21-msi-b360-mortar-titanium.jpg)

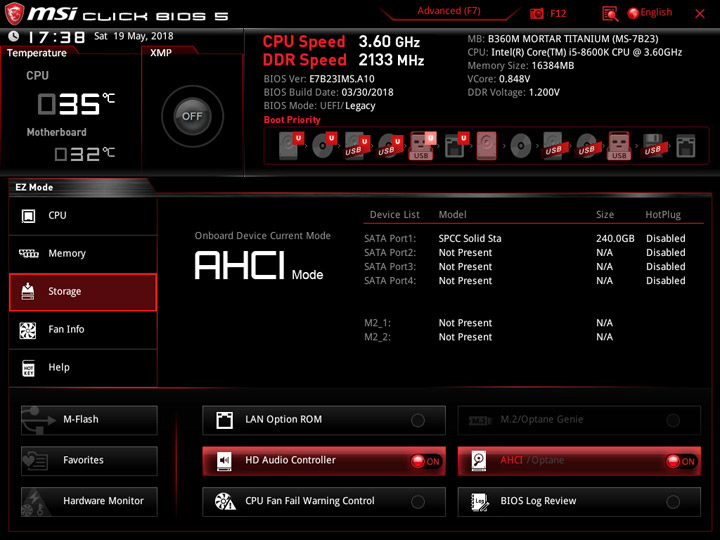

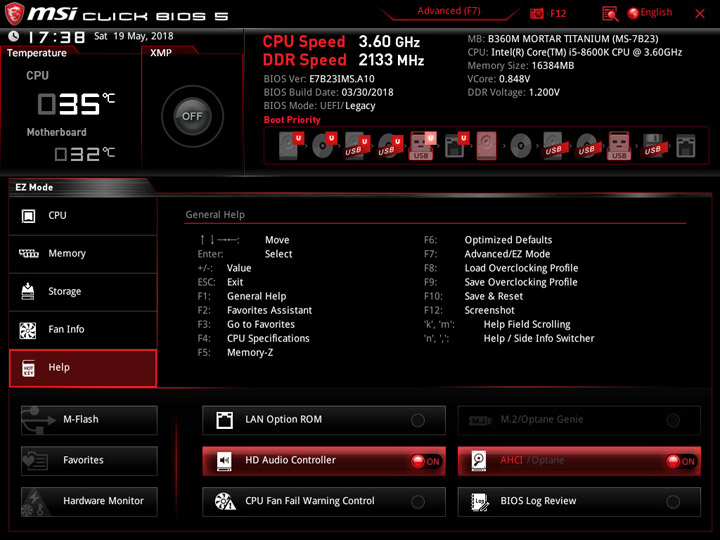

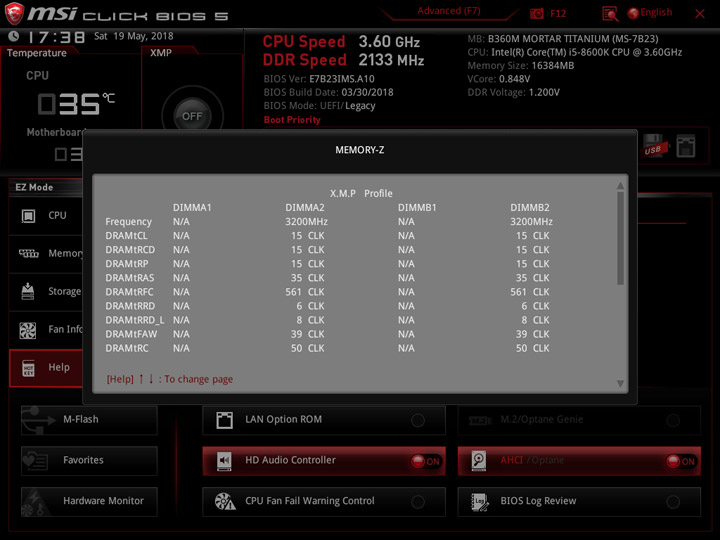

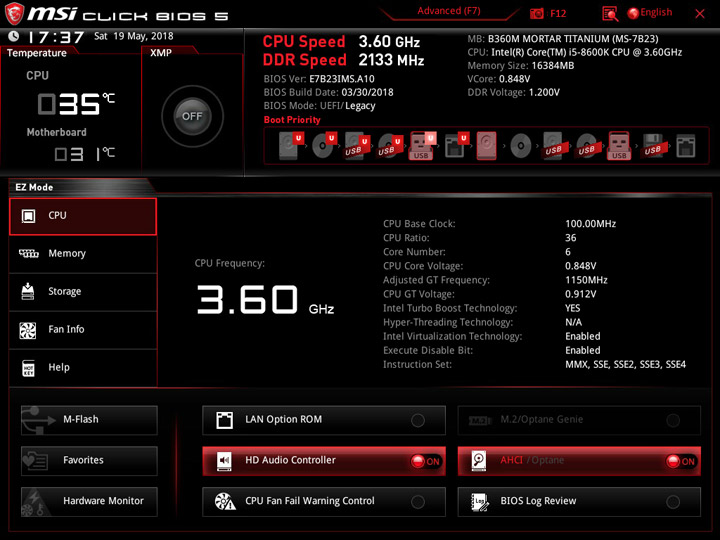

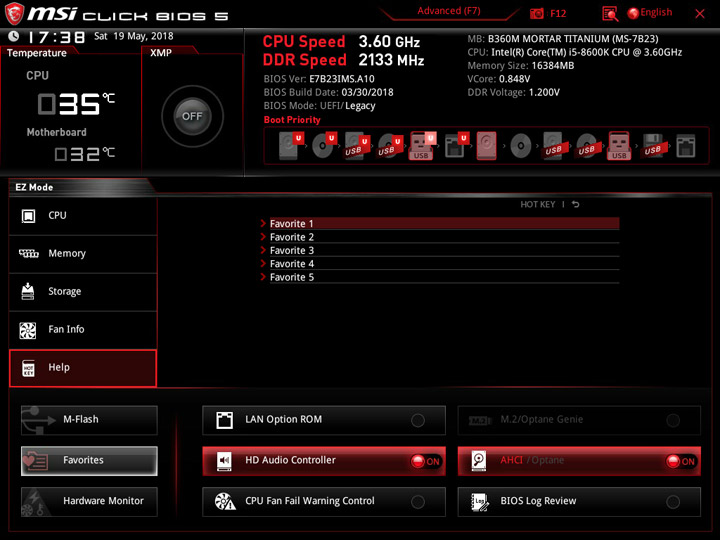

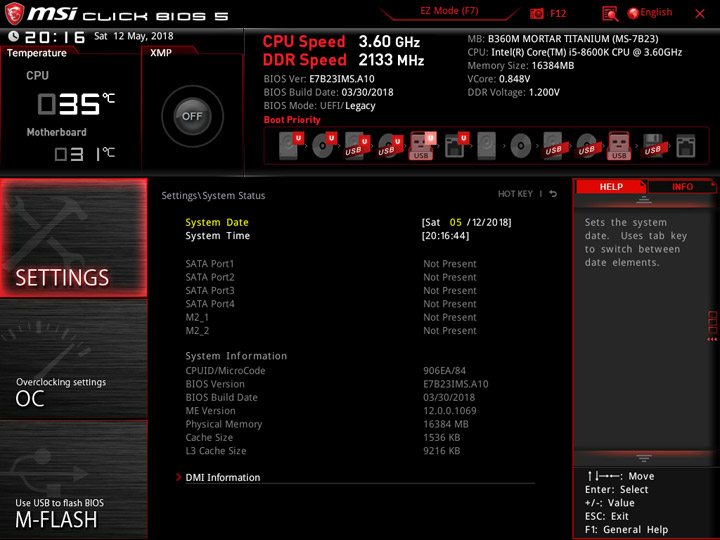

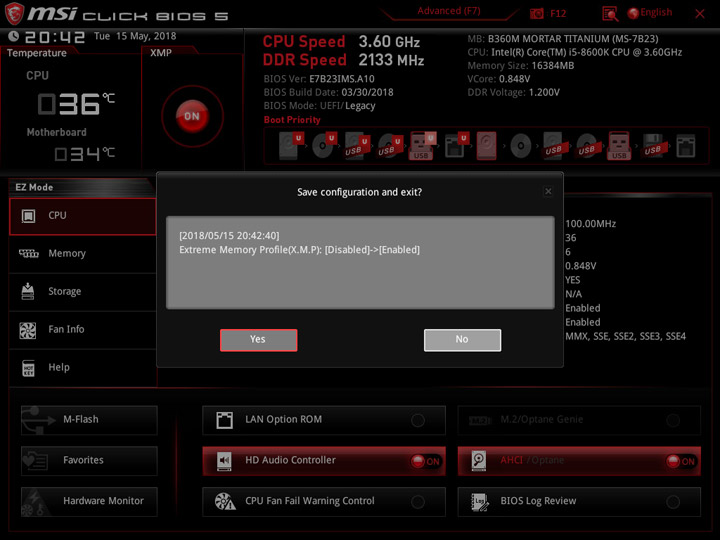

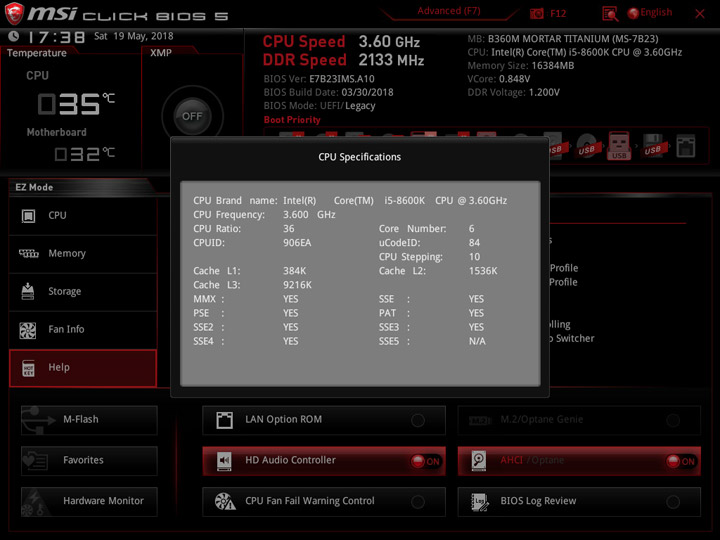

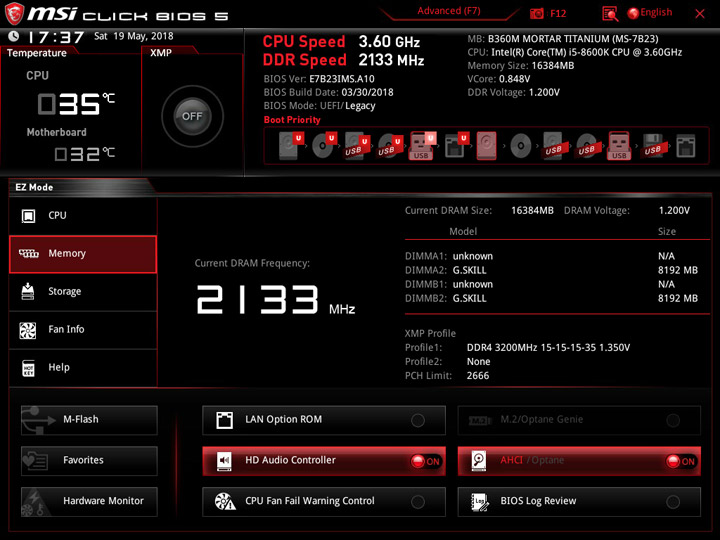

Упрощённый режим наладки системы позволит в один клик активировать профиль XMP для набора ОЗУ и предоставить справочную информацию о прочих компонентах. В наличии есть пять закладок, где можно собрать список излюбленных пунктов, но в плате подобного уровня вряд ли кому это действительно будет полезно.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/22-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/23-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/24-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/25-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/26-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/27-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/28-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/29-msi-b360-mortar-titanium.jpg)

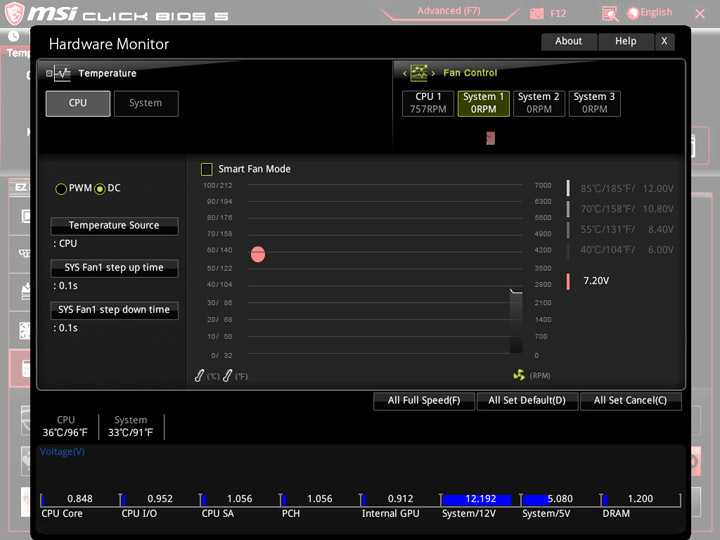

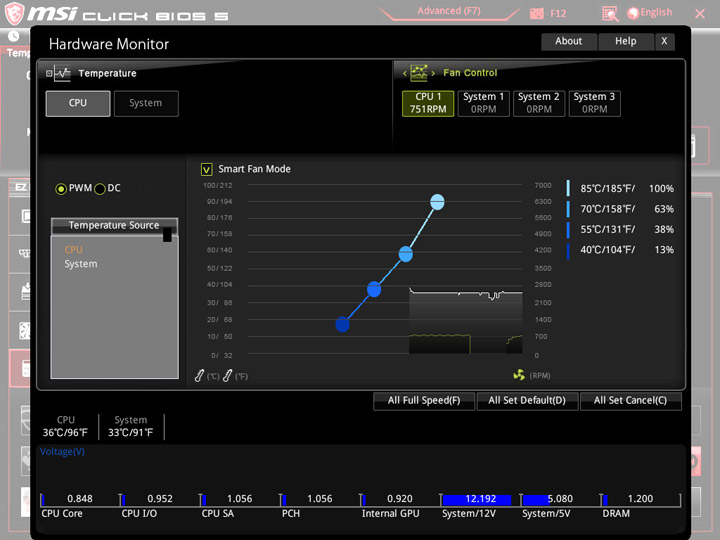

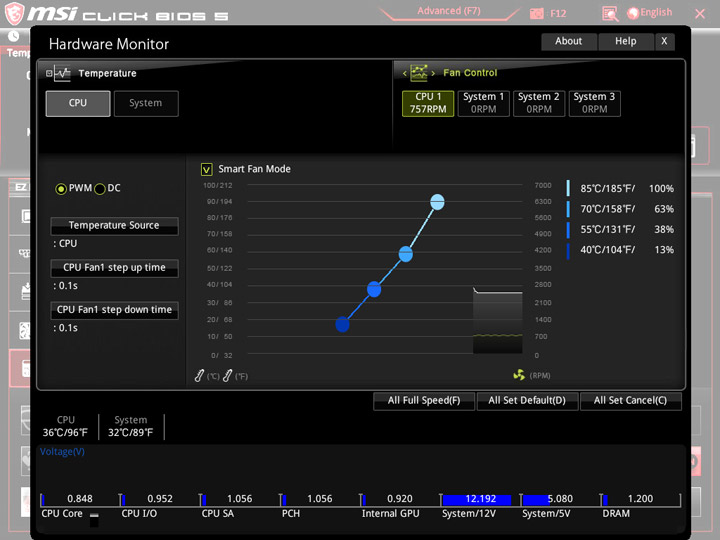

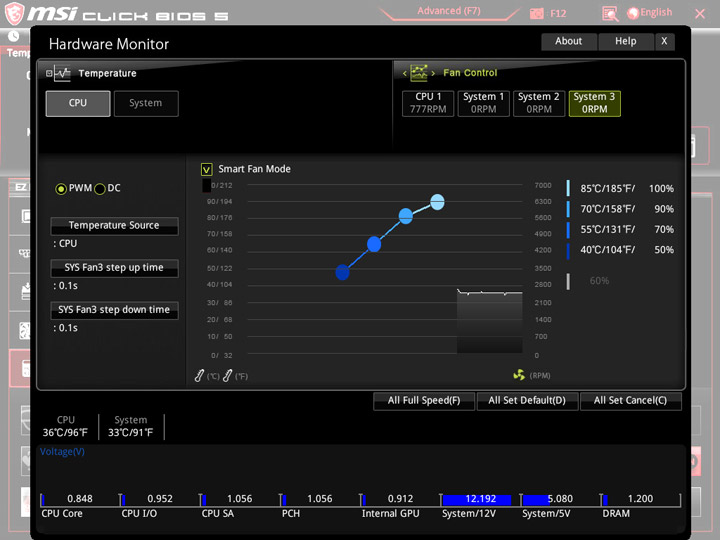

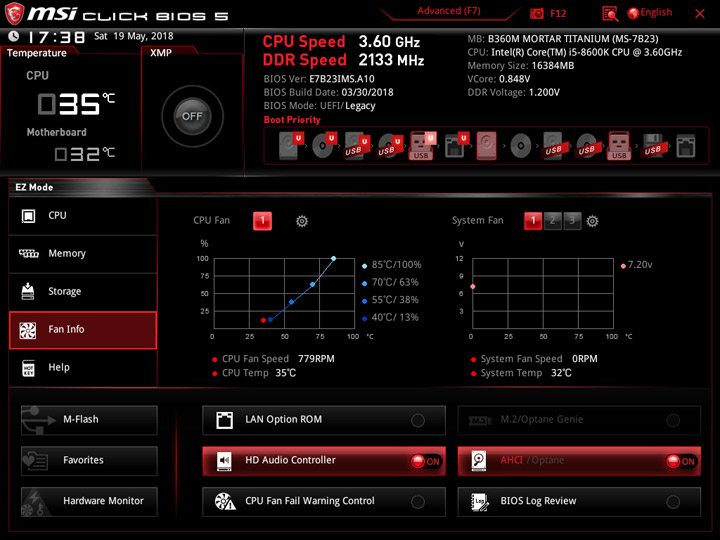

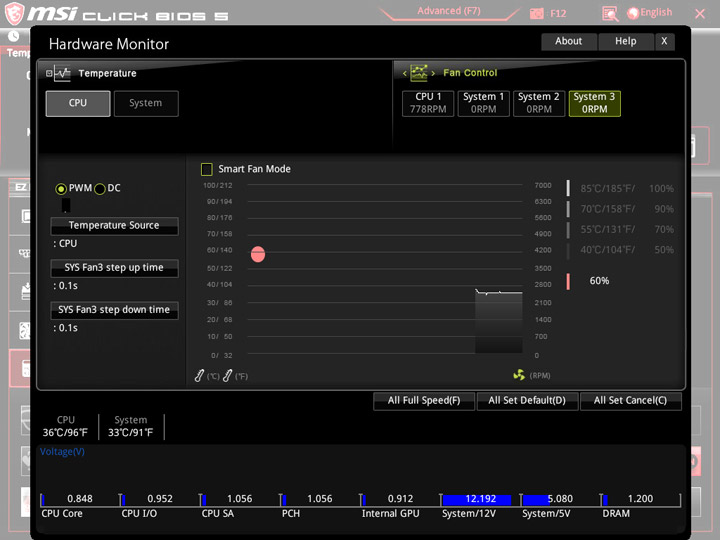

Для всех четырёх колодок под системные охладители доступен выбор способа замедления — изменение напряжения или скважности ШИМ. В роли опорных температур смогут выступить два значения — системы и процессора. Отсутствует, разве что, калибровка, но все проводимые тут операции имеют моментальный эффект, что позволит наладить схему работы без установки особого ПО в среде Windows.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/30-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/31-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/32-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/33-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/34-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/35-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/36-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/37-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/38-msi-b360-mortar-titanium.jpg)

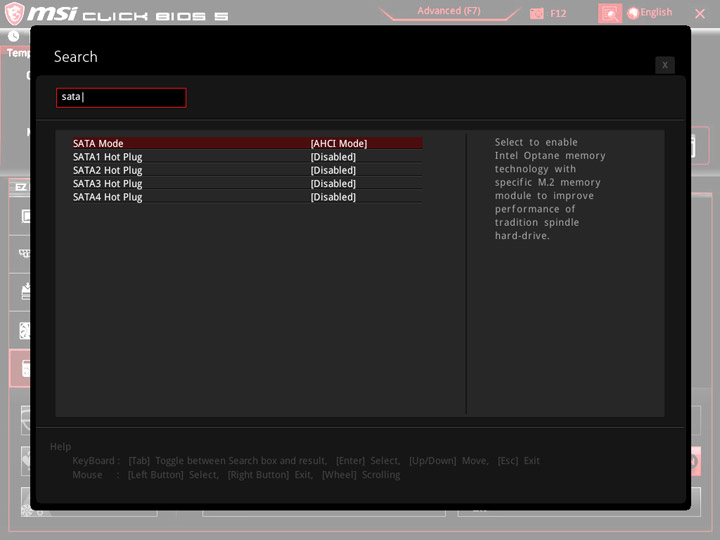

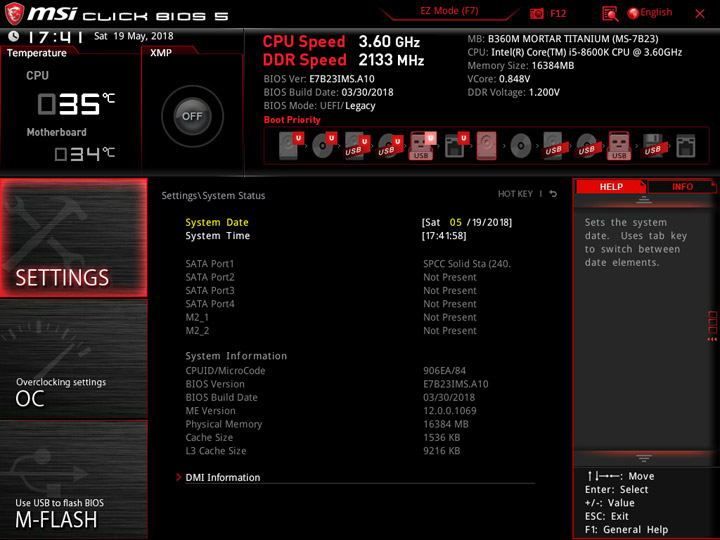

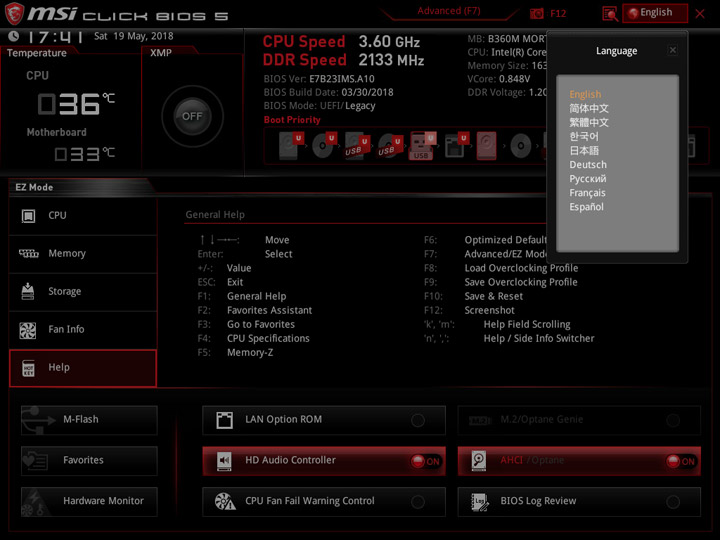

Реализован поиск по всем пунктам с настройками, среди языков интерфейса имеется и русский.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/39-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/40-msi-b360-mortar-titanium.jpg)

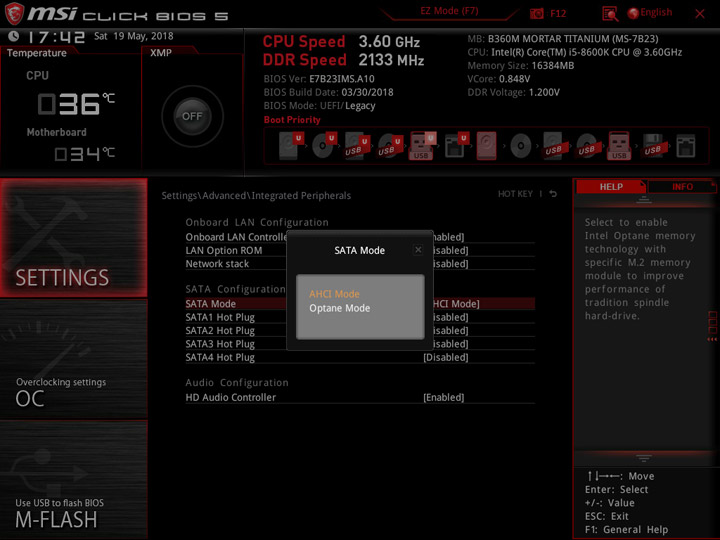

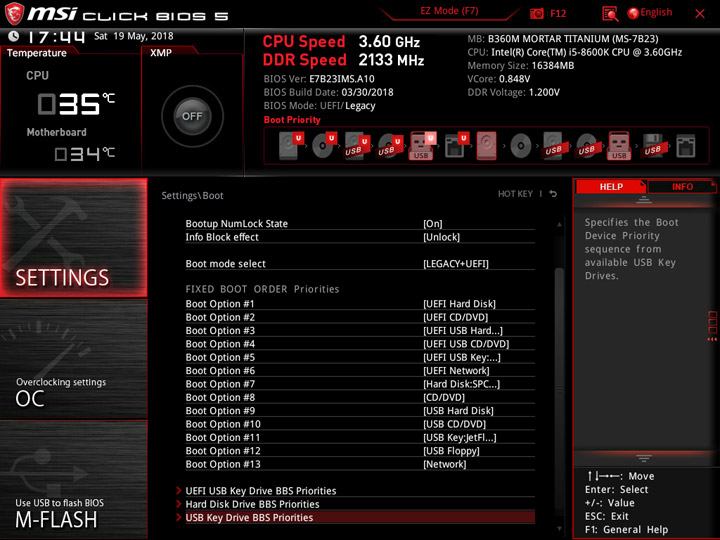

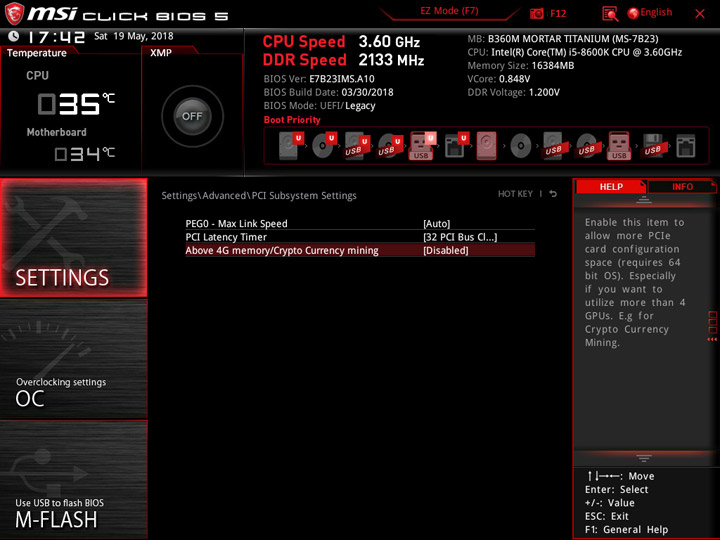

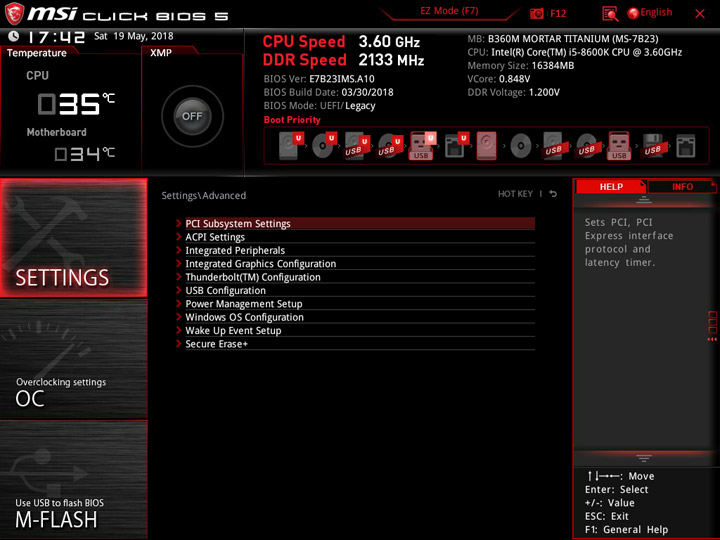

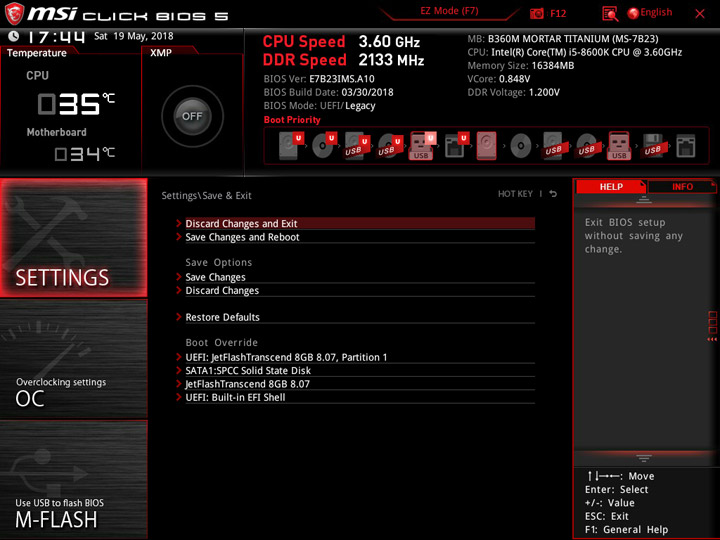

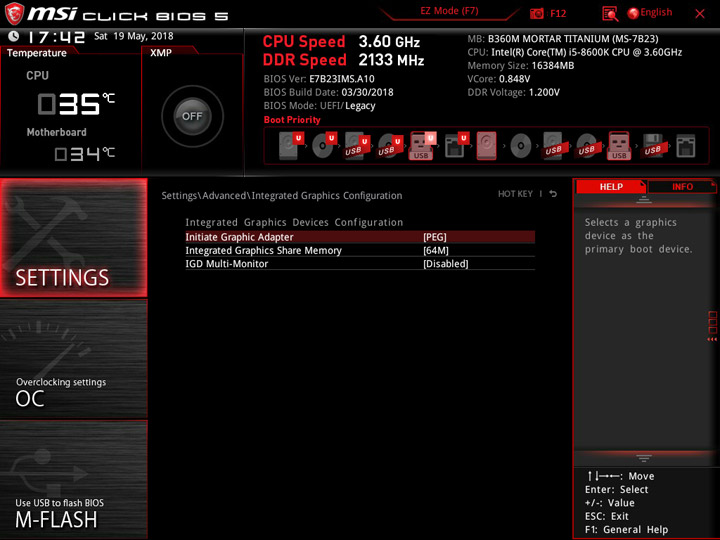

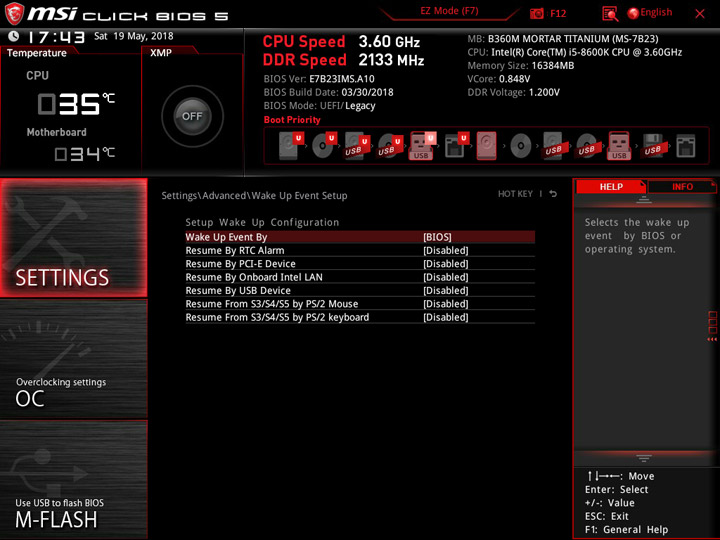

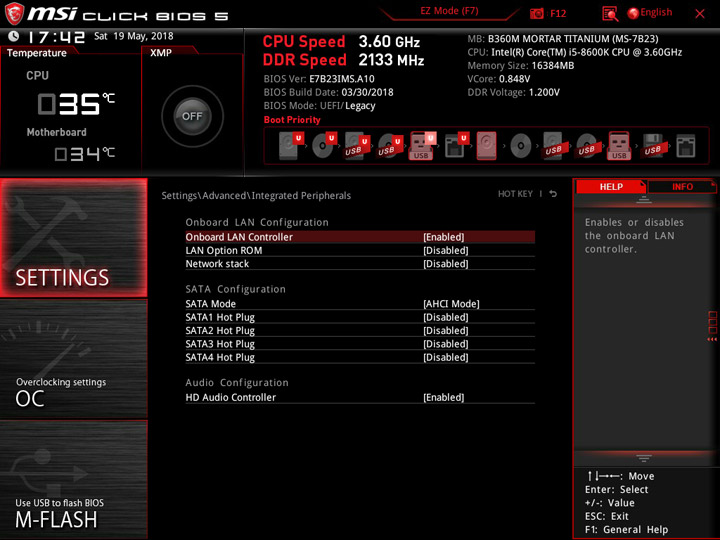

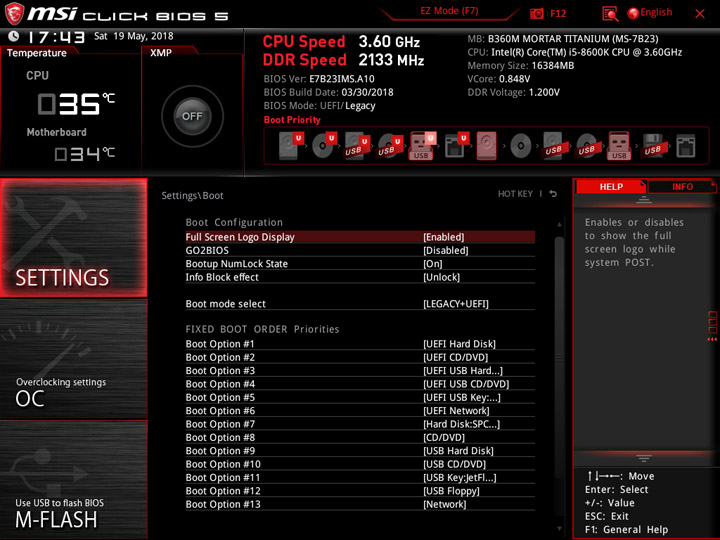

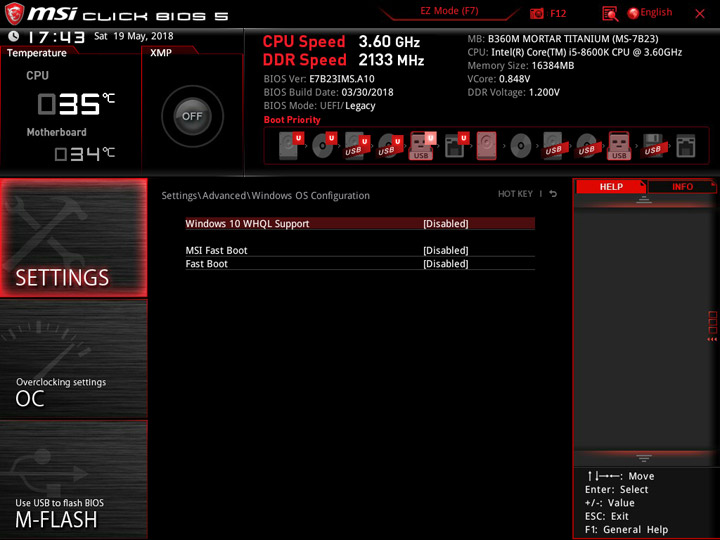

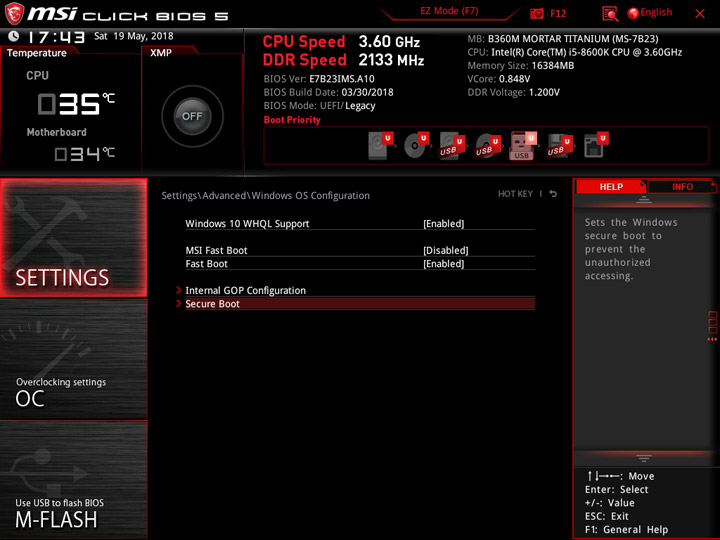

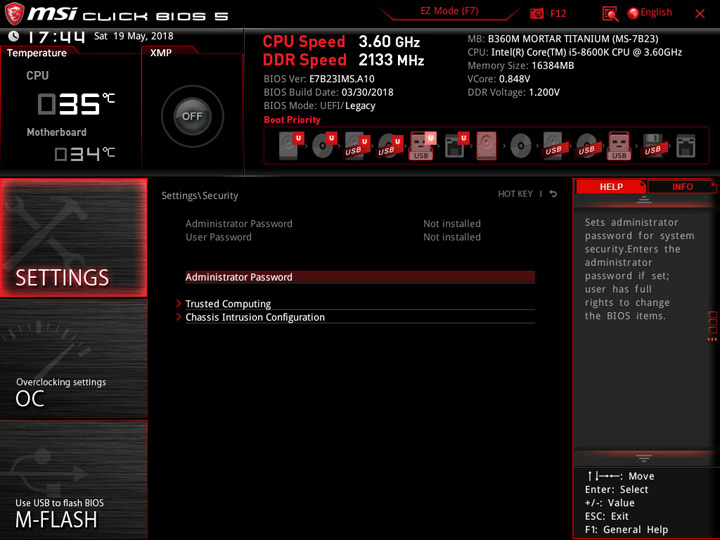

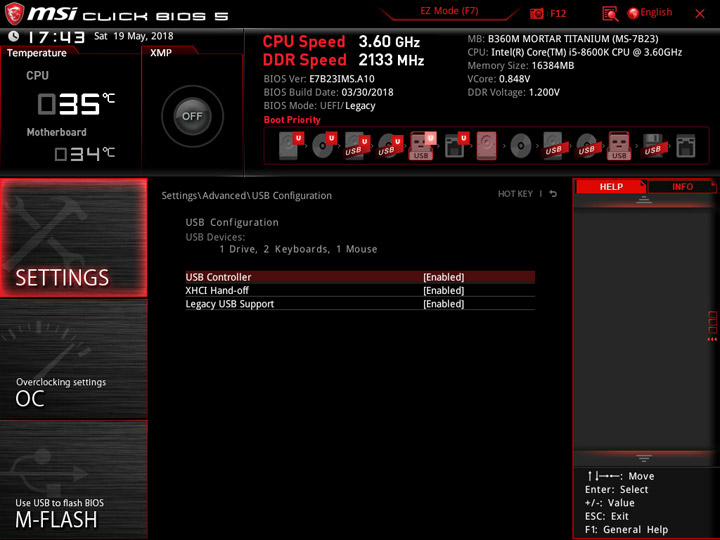

Структура меню и работа в нём ничем не отличаются от продуктов прошлого поколения. Рубрика Settings содержит пункты по контролю за набортным оборудованием.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/41-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/42-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/43-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/44-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/45-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/46-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/47-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/48-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/49-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/50-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/51-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/52-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/53-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/54-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/55-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/56-msi-b360-mortar-titanium.jpg)

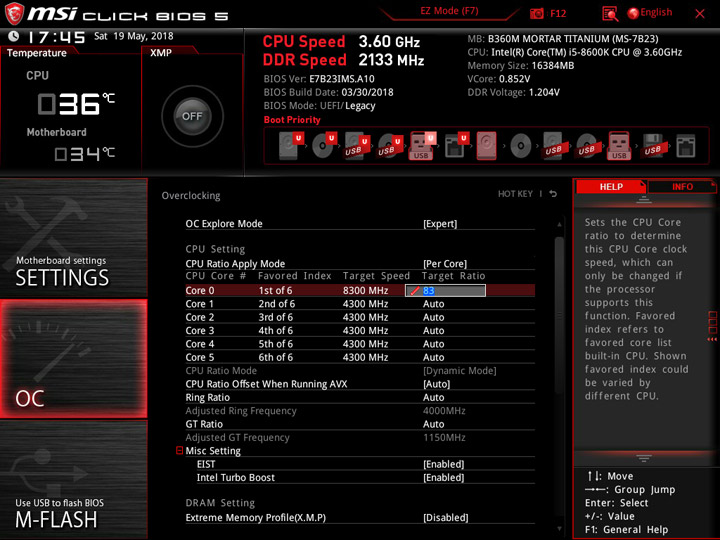

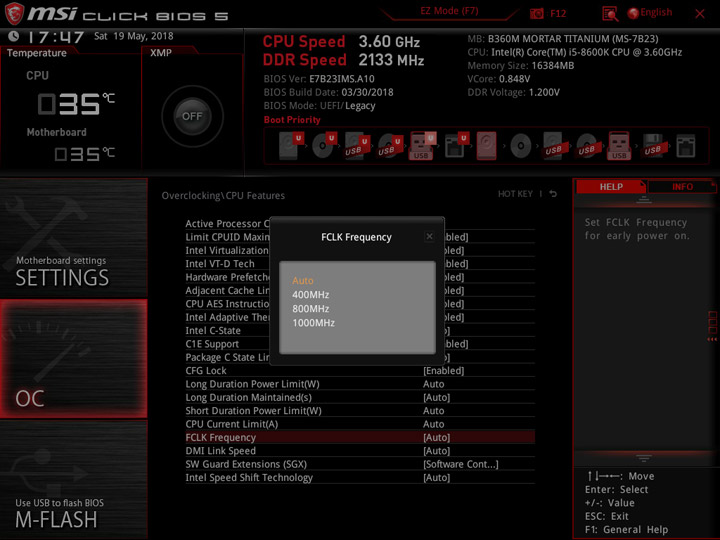

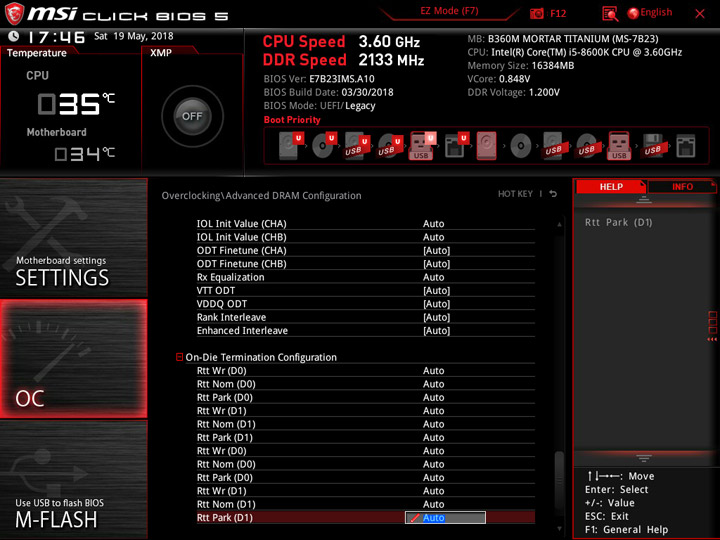

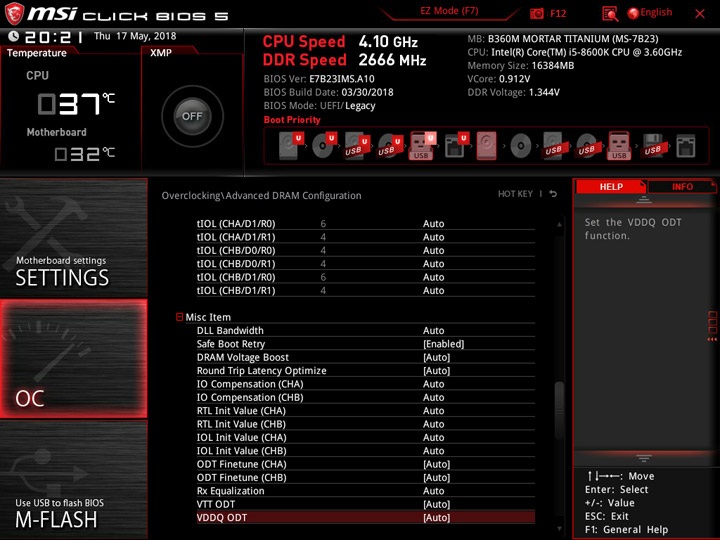

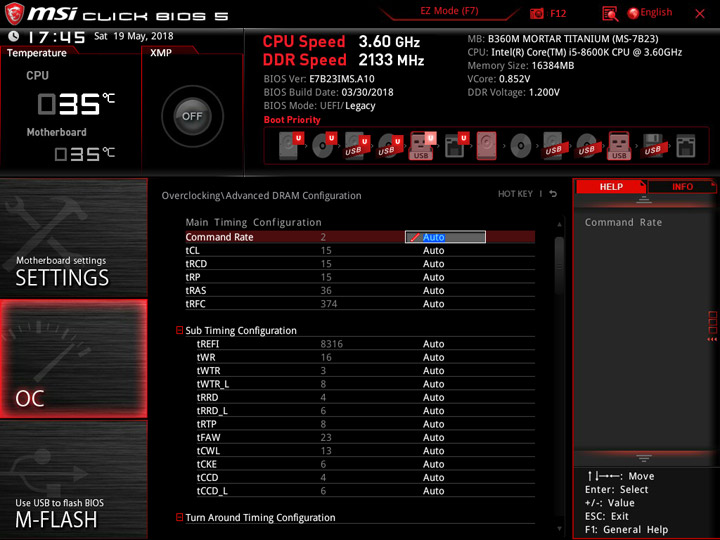

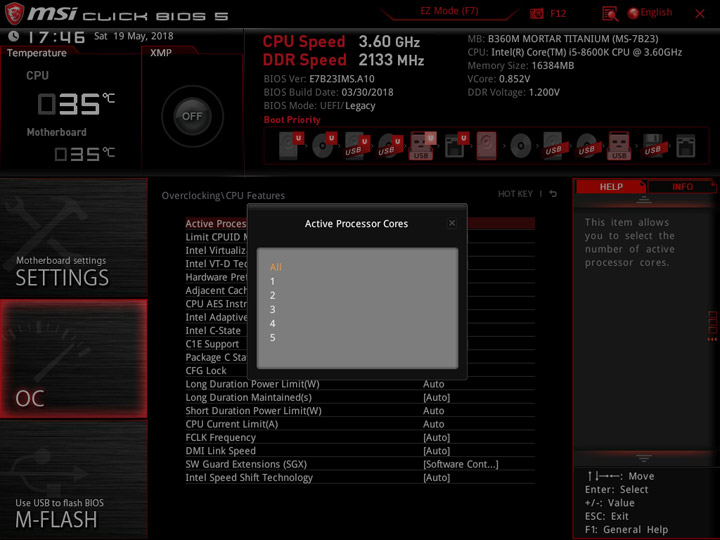

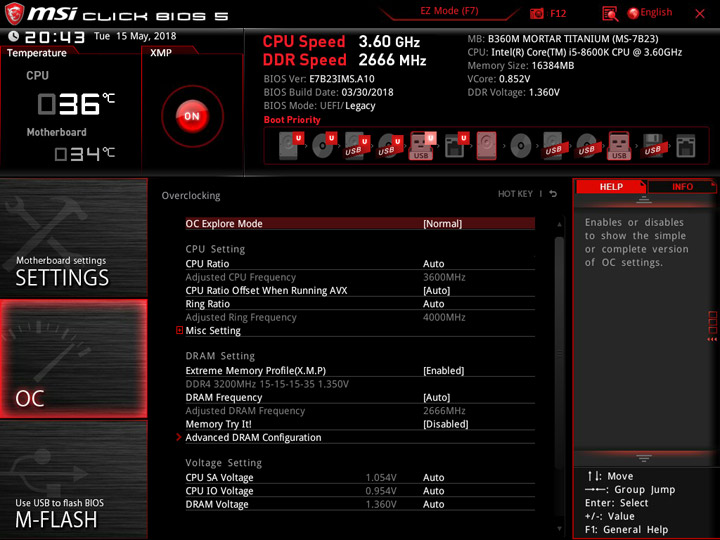

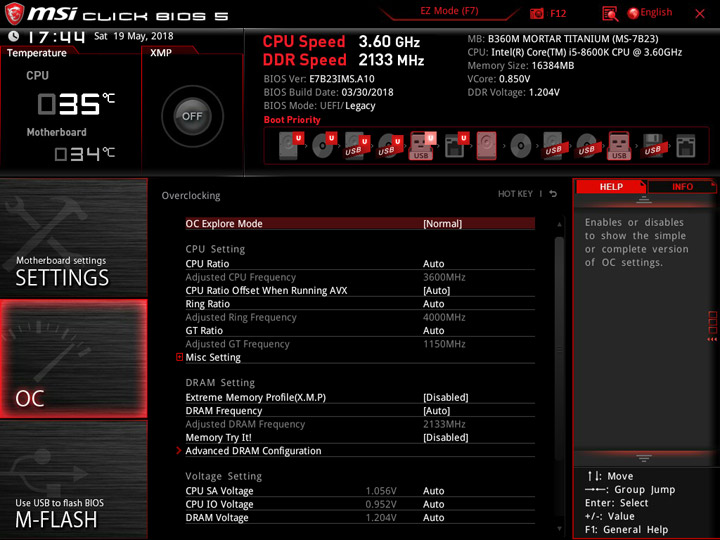

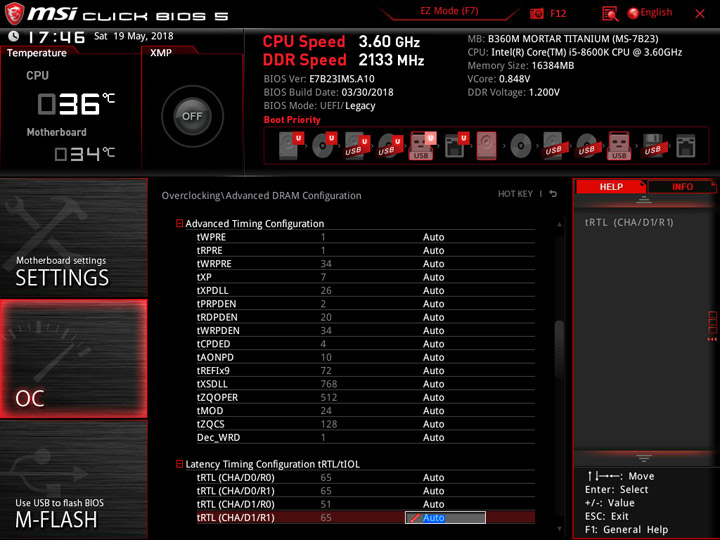

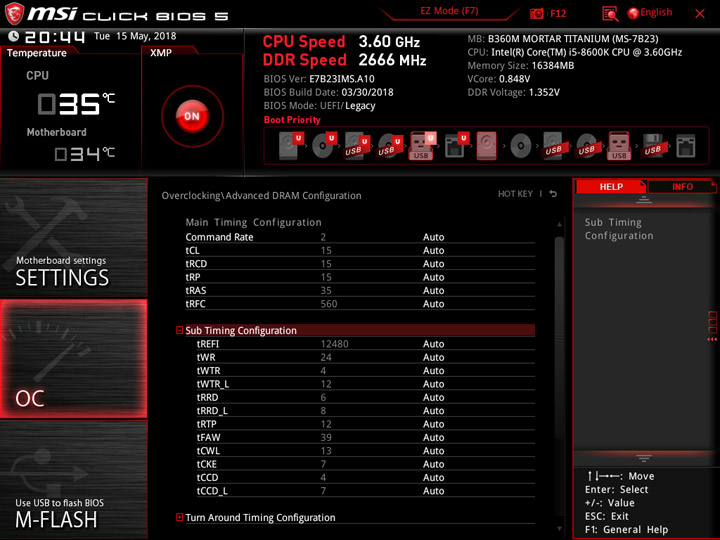

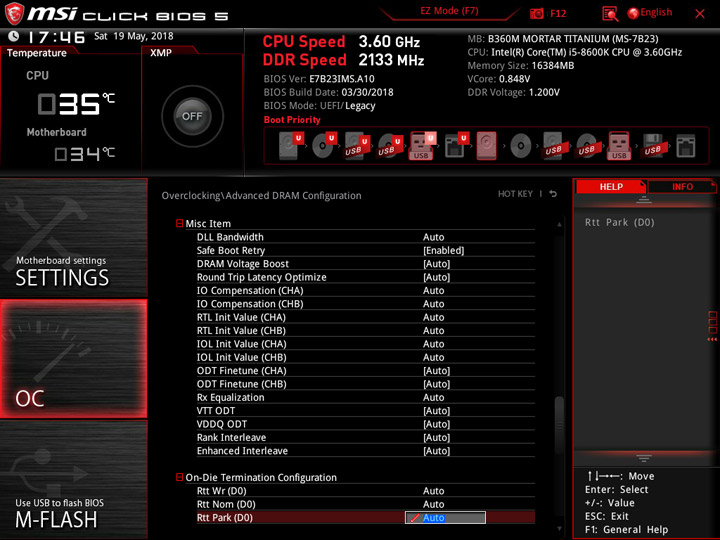

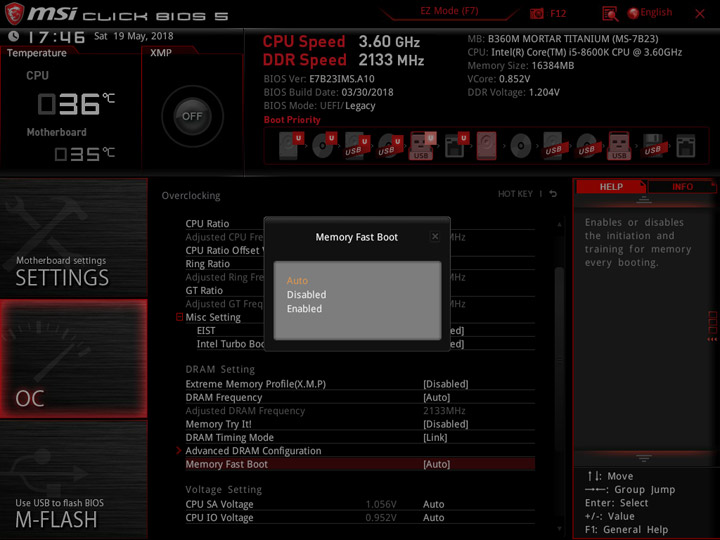

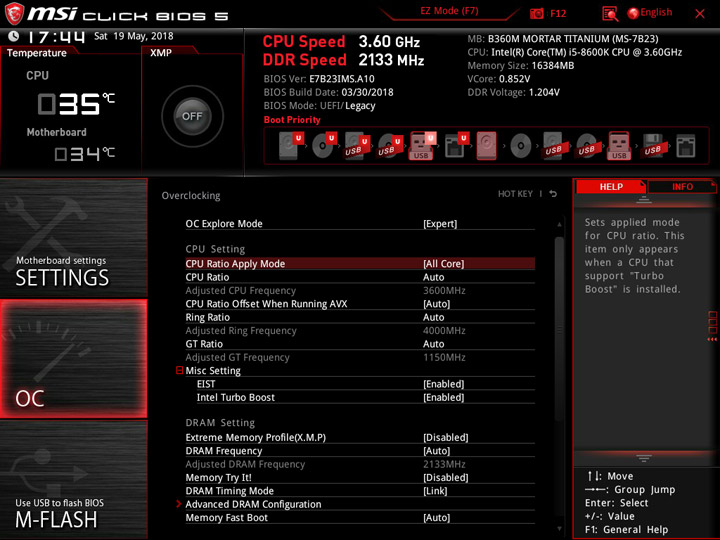

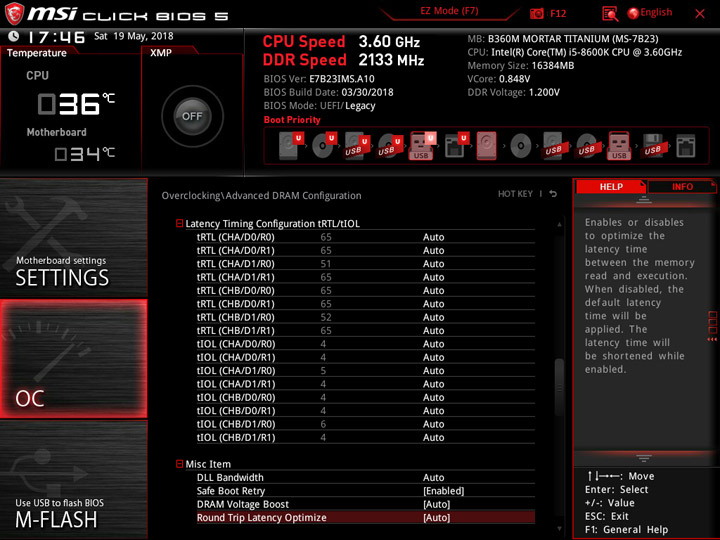

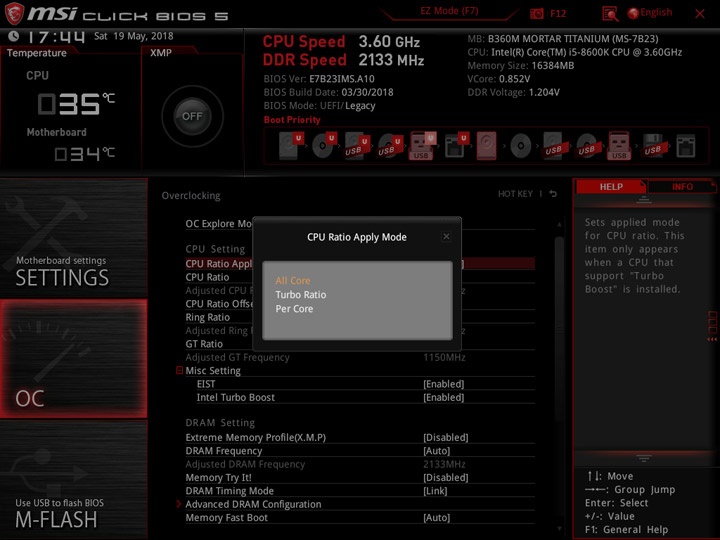

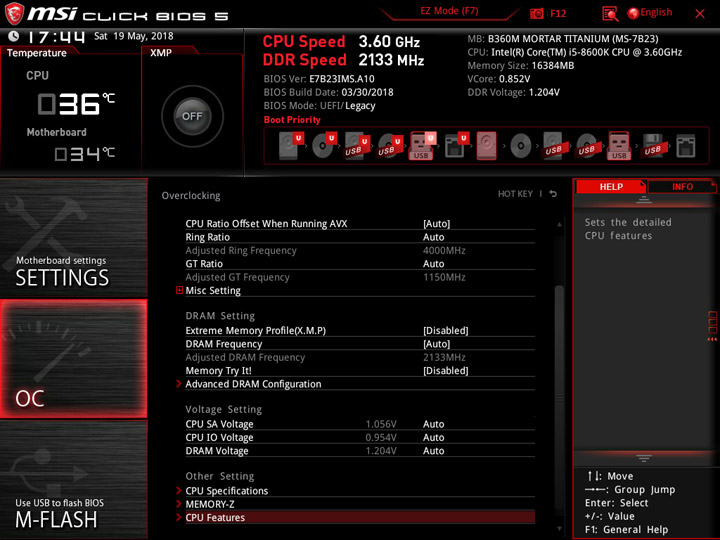

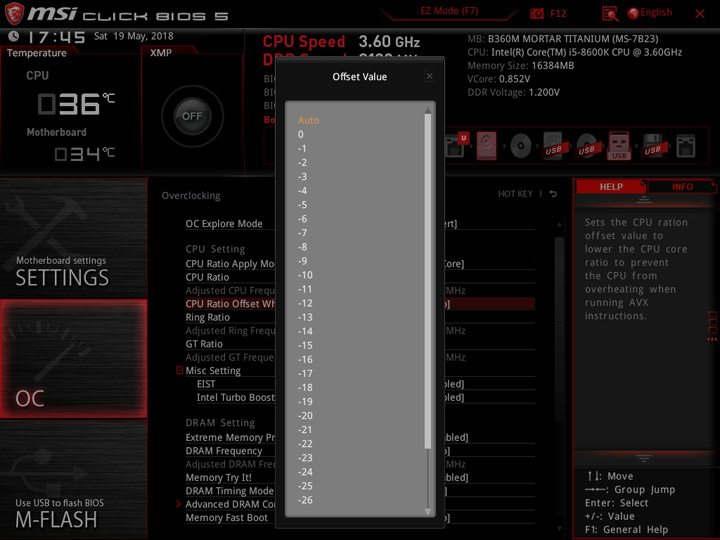

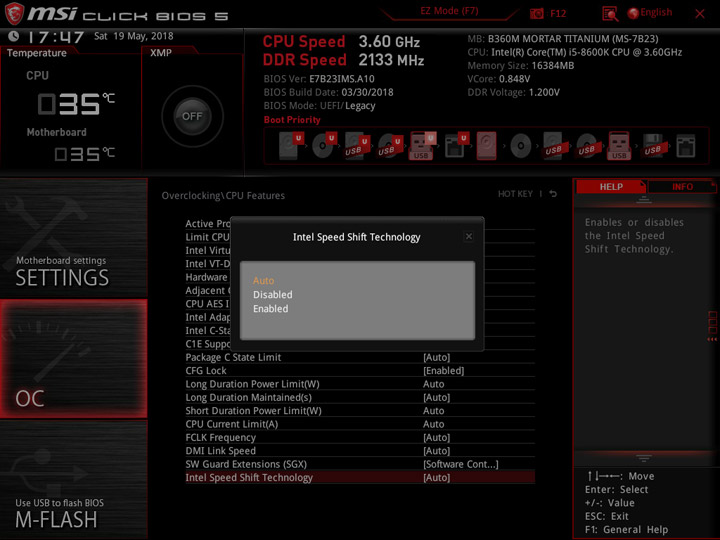

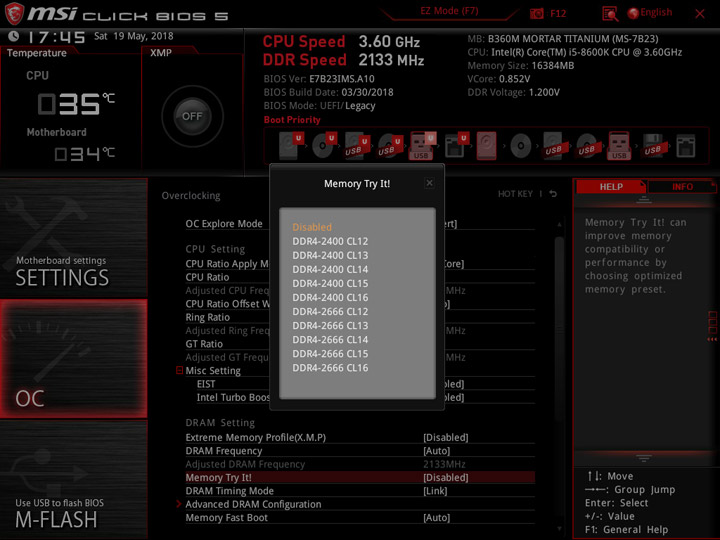

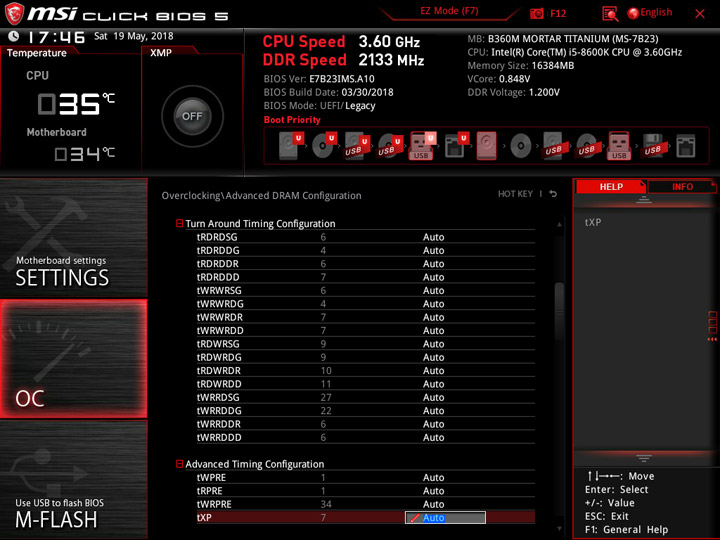

Следующая глава обычно посвящена разгонным мероприятиям. Здесь они будут касаться, разве что, DRAM, если верхнюю частоту, равную 2666 МГц, можно причислить к подобному термину. Управление значениями множителя ЦП разнится в зависимости от способа его установки, но итог всё равно один — выше штатных возможностей здесь ничего не добиться. Отключение Turbo Boost и форсаж пиковых отметок на практике результата не дают. Всё то же относится и к интегрированной графике. Нет возможности как-либо влиять на напряжение этих узлов, отсутствуют и профили LLC.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/57-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/58-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/59-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/60-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/61-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/62-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/63-msi-b360-mortar-titanium.jpg)

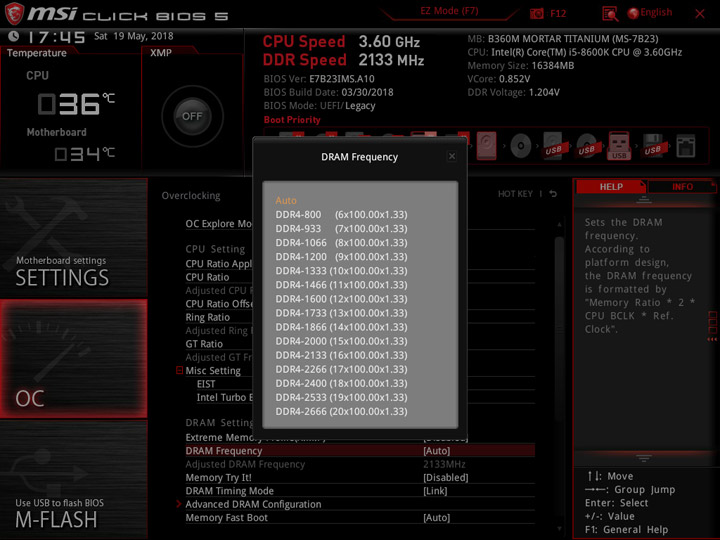

![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/64-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/65-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/66-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/67-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/68-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/69-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/70-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/71-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/72-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/73-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/74-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/75-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/76-msi-b360-mortar-titanium.jpg)

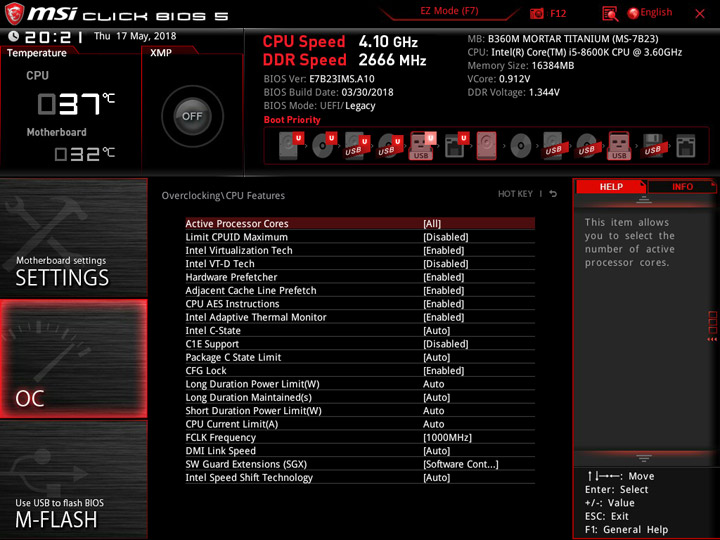

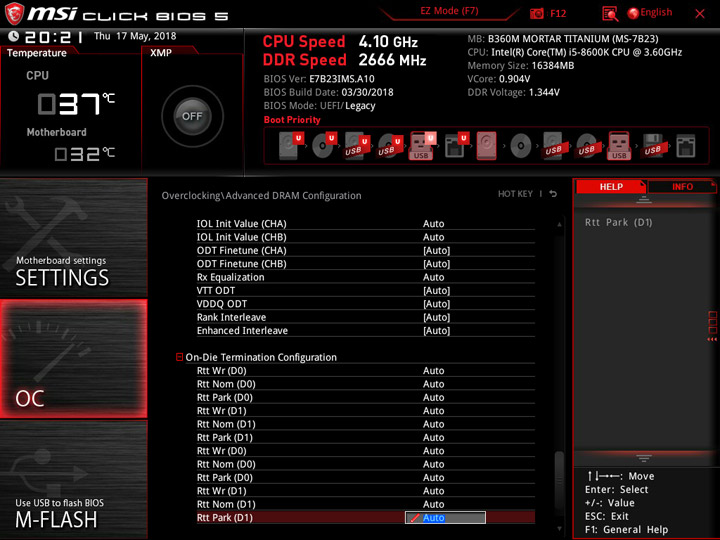

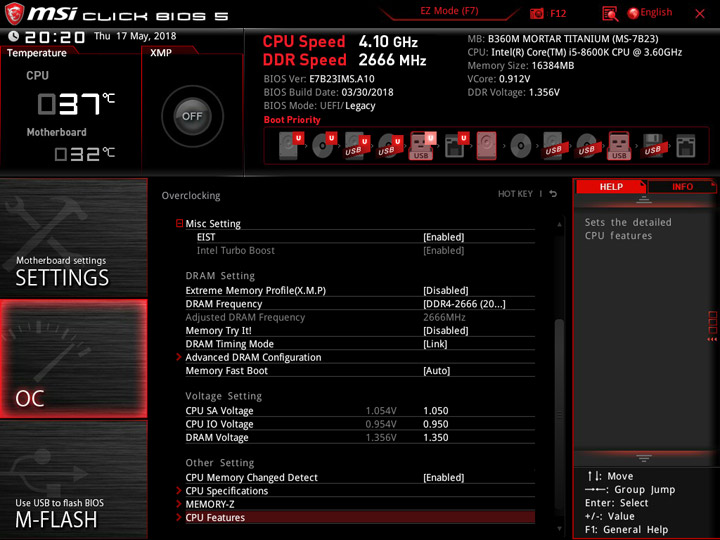

Немногочисленный список интересных переменных и их пределы указаны в сводной таблице.
Параметр | Диапазон регулировки | Шаг |
---|---|---|
CPU Ratio (Multiplier) | 8–43 | 1 |
Ring Ratio (Multiplier) | 8–43 | 1 |
DRAM Frequency (МГц) | 800–2666 | 133 |
DRAM Voltage (B) | 0,6–2,2 | 0,01 |
CPU SA Voltage (В) | 0,6–2,0 | 0,01 |
CPU IO Voltage (В) | 0,6–2,0 | 0,01 |
GT Ratio (Multiplier) | 8–23 | 1 (50 МГц) |

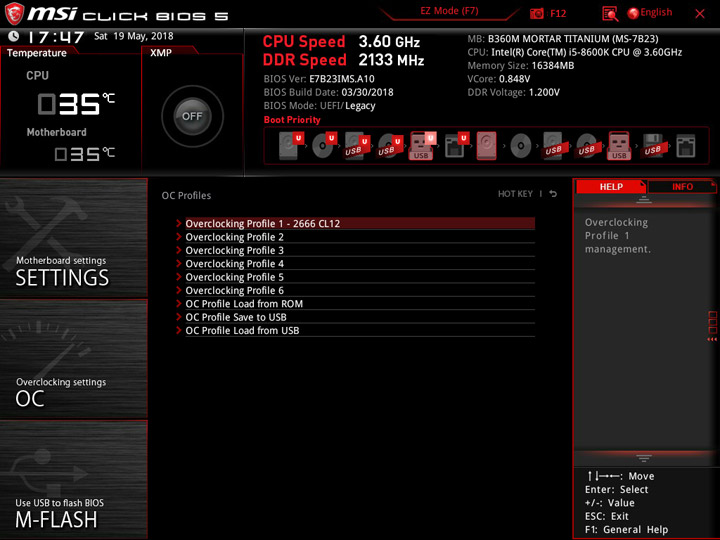

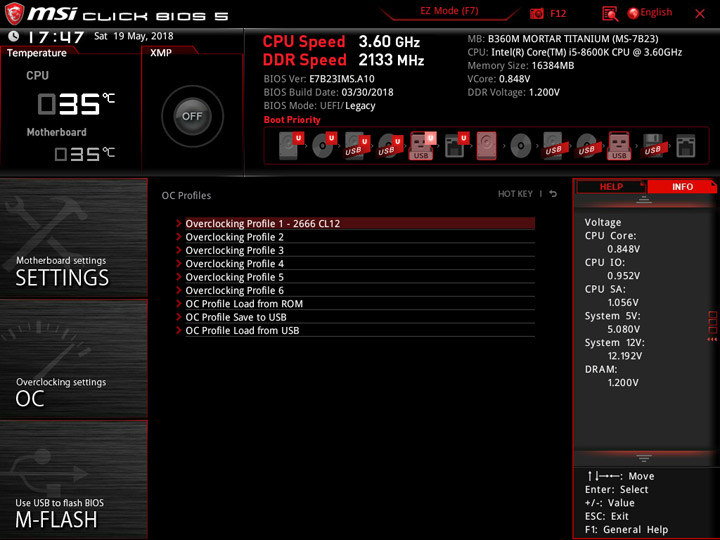

Хранить настройки можно в одном из шести профилей, либо на внешнем носителе. Реализован мониторинг немалого числа действующих в системе напряжений.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/77-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/78-msi-b360-mortar-titanium.jpg)

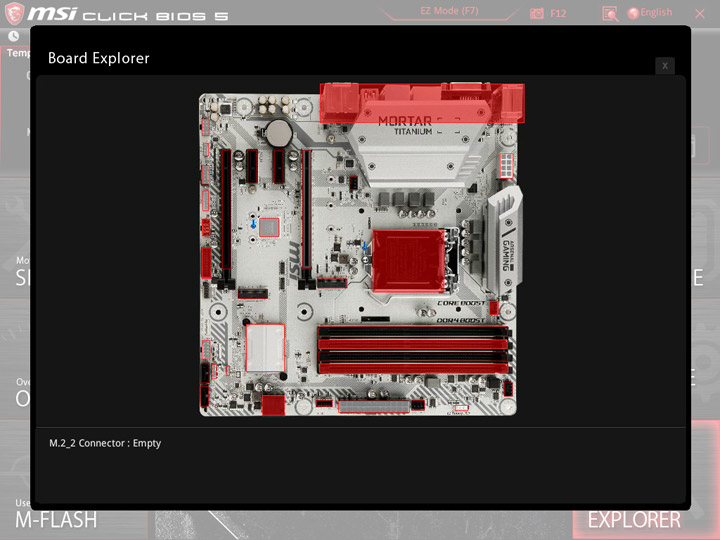

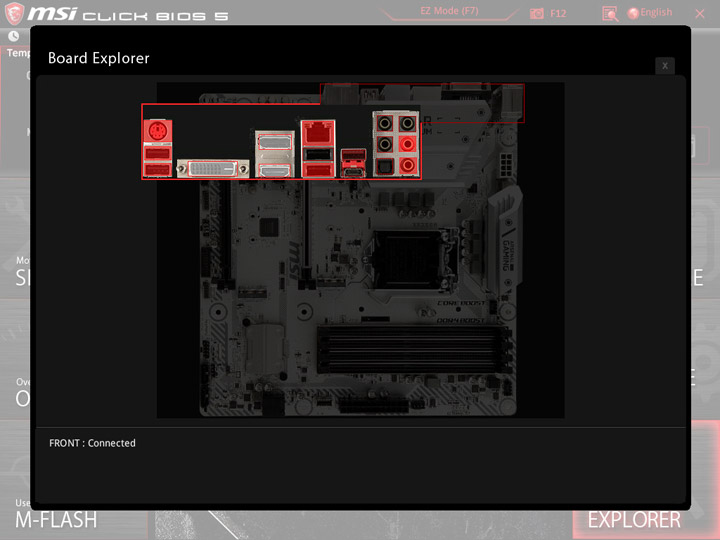

Фирменный интерактивный обозреватель подключенных устройств и оборудования демонстрировал работоспособность.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/79-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/80-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/81-msi-b360-mortar-titanium.jpg)
Комплектное ПО
Особый сценарий с промо-акцией я уже описал чуть выше, вместе с комплектом поставки. В целом, набор программ определяется игровым позиционированием устройства. Однако, сопоставляя этот и другие, из комплекта более серьёзных плат, то нельзя не заметить отсутствие ряда бонусов. Прежде всего тут нет Nahimic 2, призванного облагородить звуковой материал. Также я не увидел демо-версий продуктов TriDef и годовой лицензии на WTFast. Из фирменного набора исчез Dragon Eye. Общий перечень собран в таблицу.
Программное обеспечение | |
---|---|
Фирменное | APP Manager, Command Center, DPC Latency Tuner, Fast Boot, Gaming APP, Live Update 6, Gaming APP, Mystic Light, RAMDisk, Smart Tool, Super Charger, X Boost |

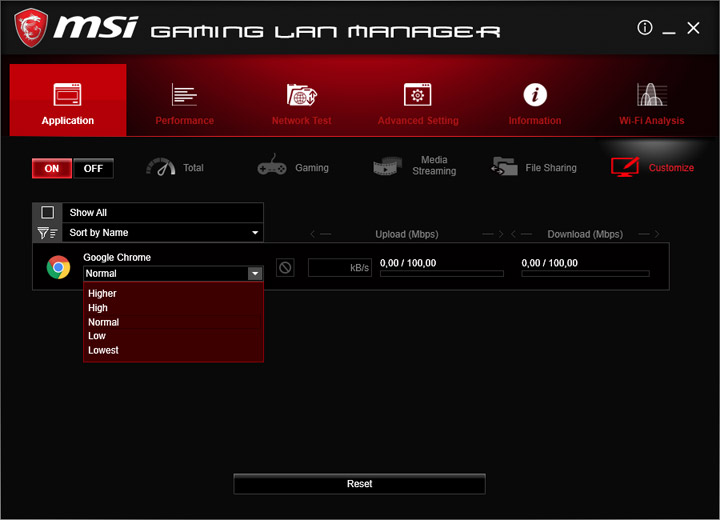

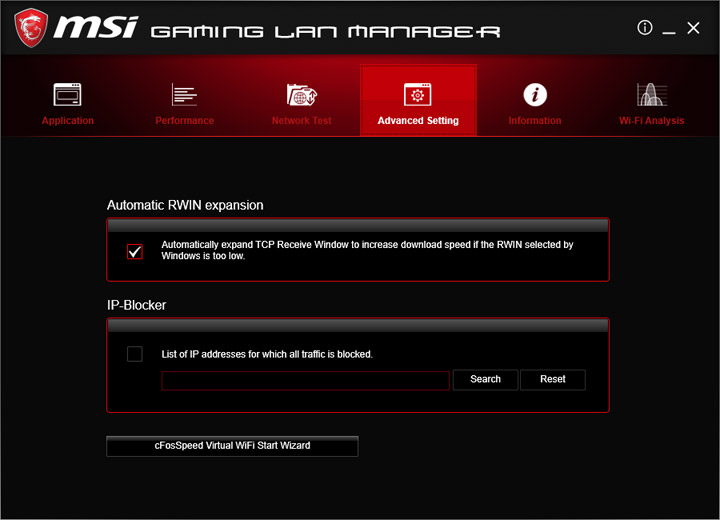

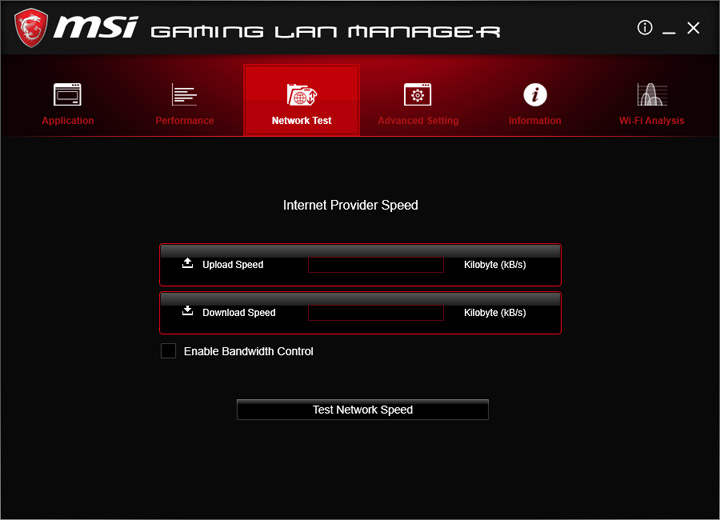

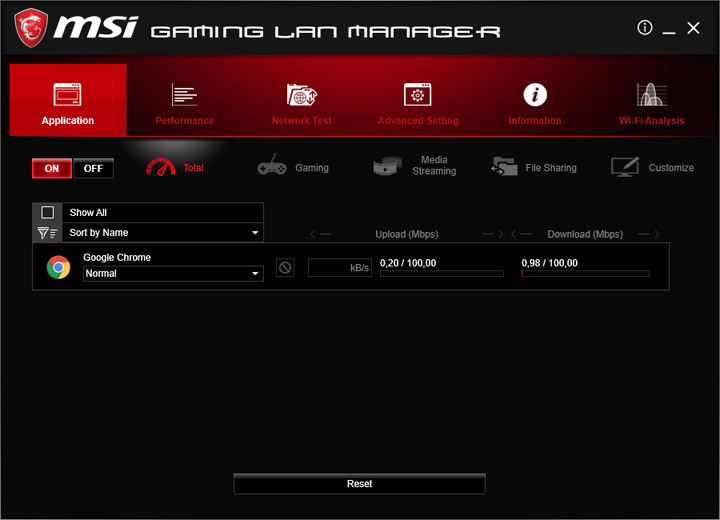

Сетевое | Gaming Lan Manager, OBS Streaming software (freeware) |
Дополнительное | Intel Extreme Tuning Utility (freeware), Intel Software Guard Extensions, MSI GAMING CPU-Z (freeware) |
Чего-то нового нет, со всеми программами мы уже не раз соприкасались. Посмотрим на самые интересные, проверяя их работоспособность на новом продукте.

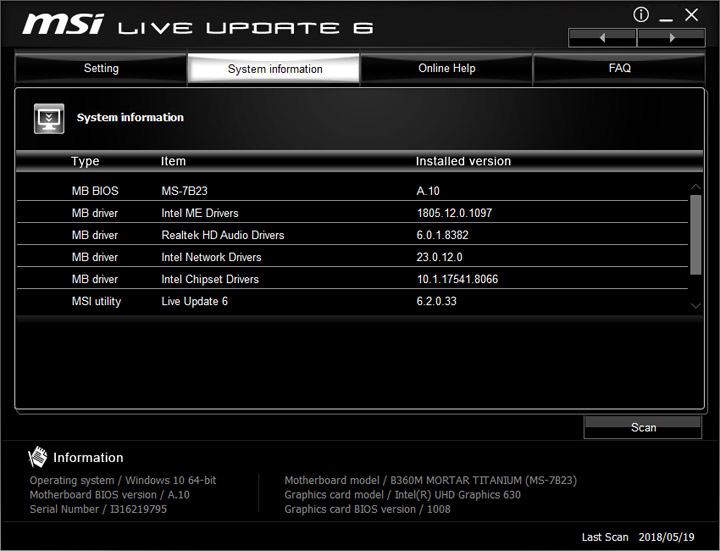

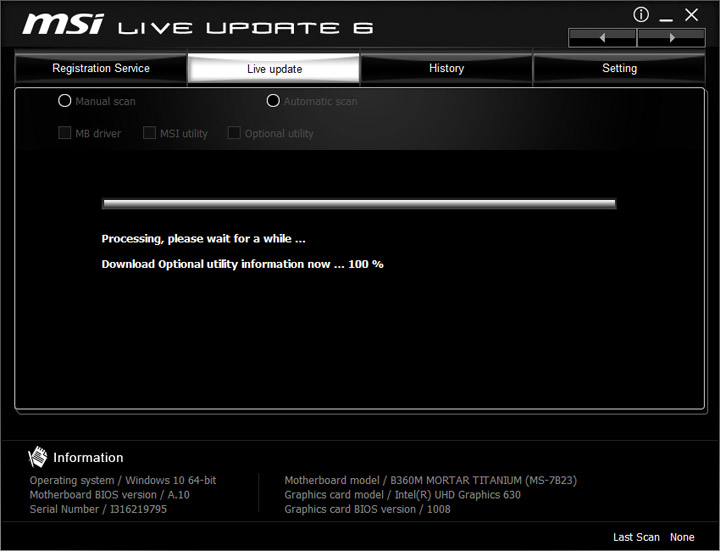

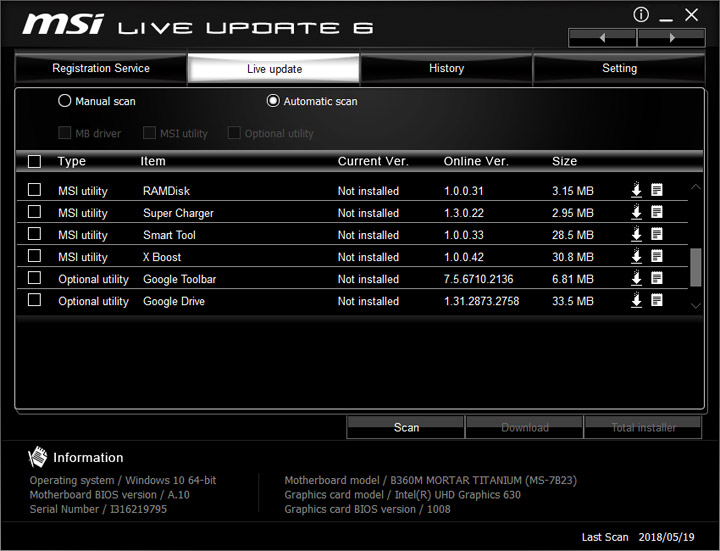

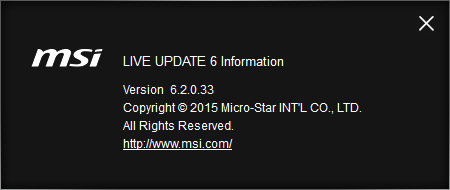

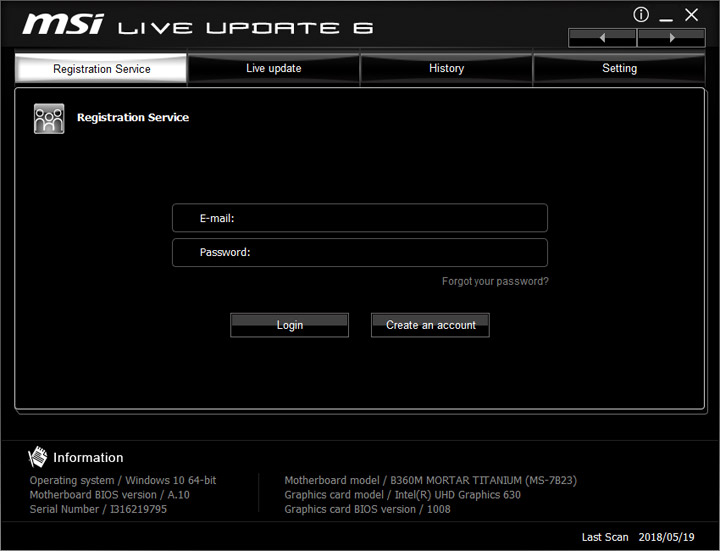

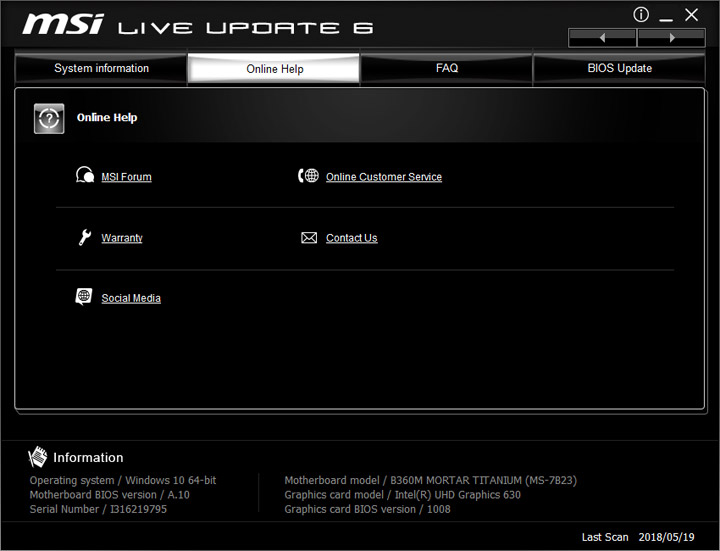

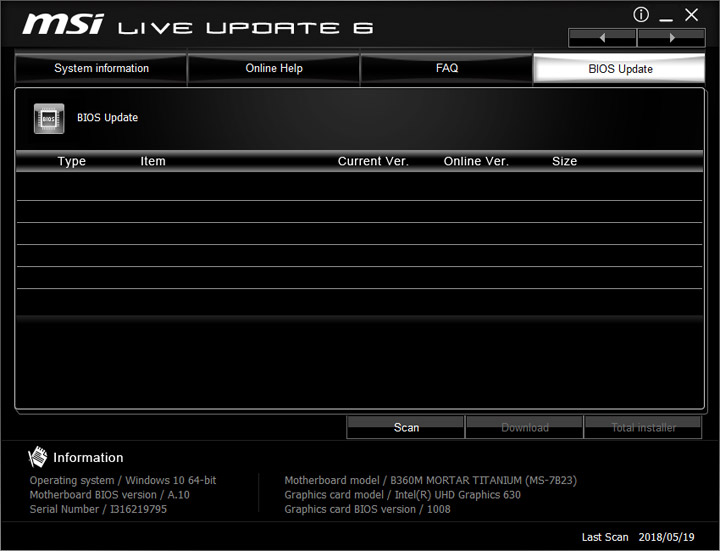

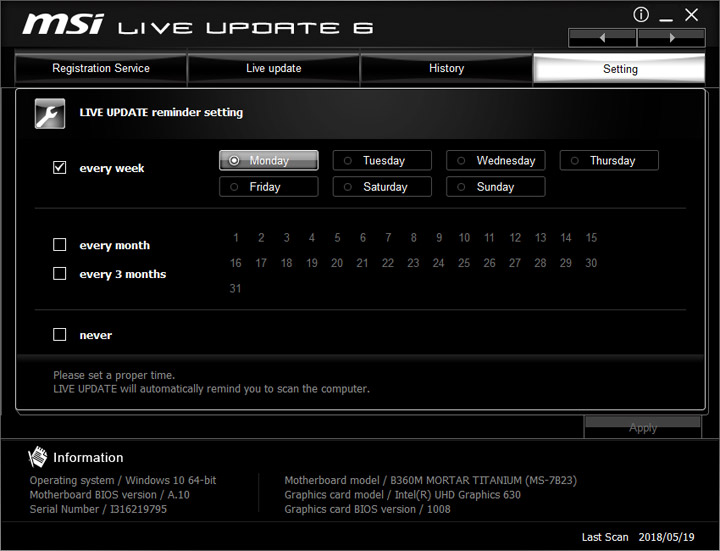

Live Update 6 следит за обновлением как программ, так и драйверов. Проводить установку можно как самому, загрузив инсталляторы, так и доверившись мастеру, интегрированному в среду этой программы. Есть ряд настроек, проверка свежих версий прошивок размещена обособлено. Зарегистрировать устройство можно прямо отсюда.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/82-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/83-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/84-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/85-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/86-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/87-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/88-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/89-msi-b360-mortar-titanium.png)

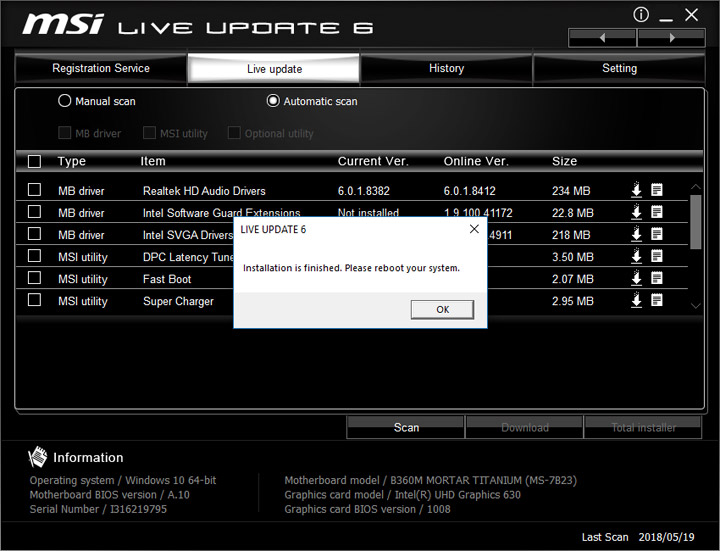

С поиском, загрузкой и установкой ПО проблем не возникло.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/90-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/91-msi-b360-mortar-titanium.jpg)

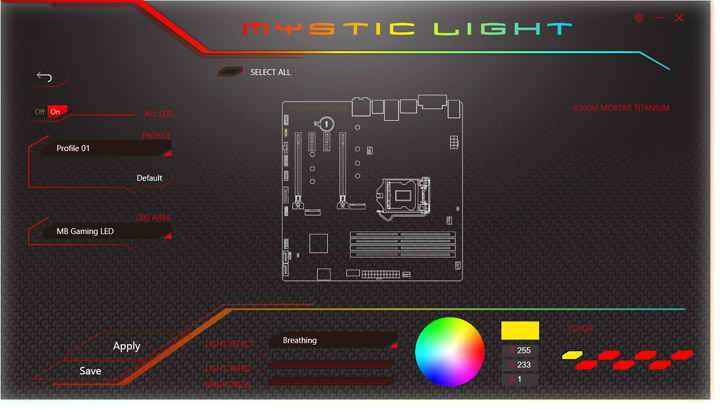

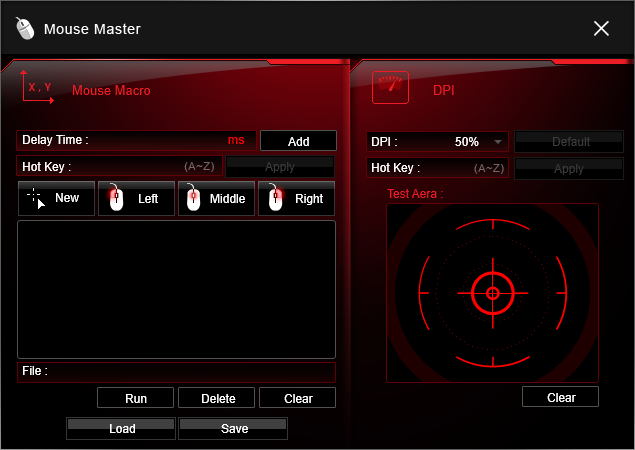

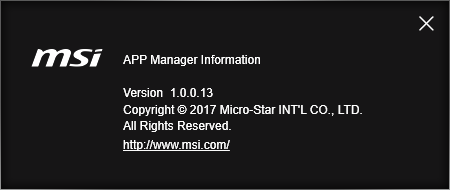

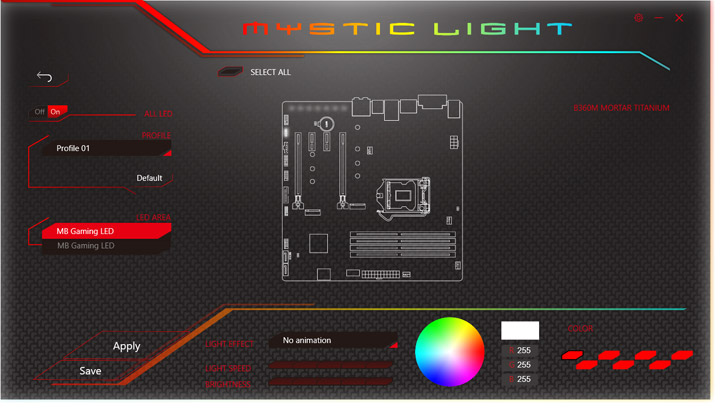

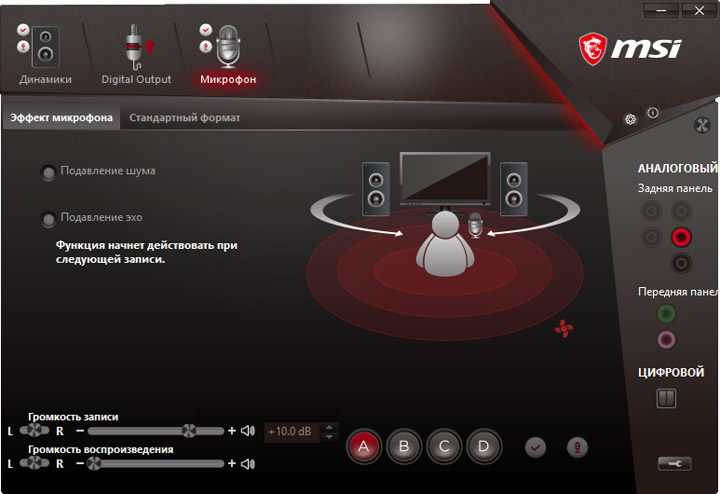

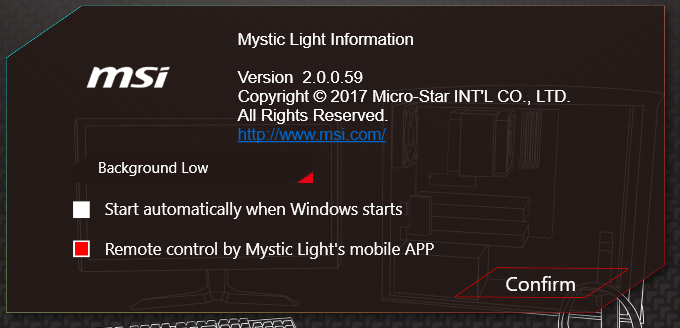

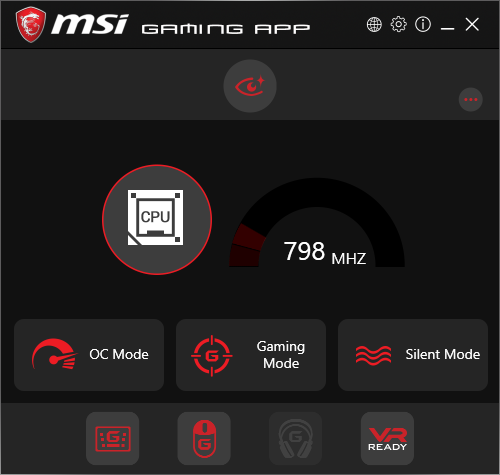

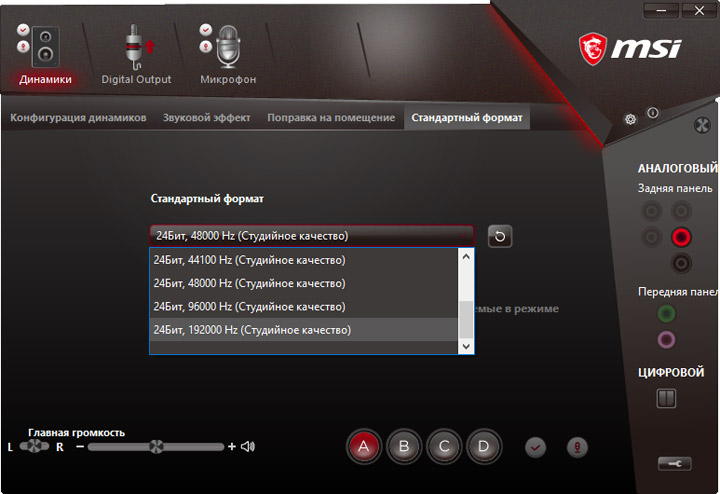

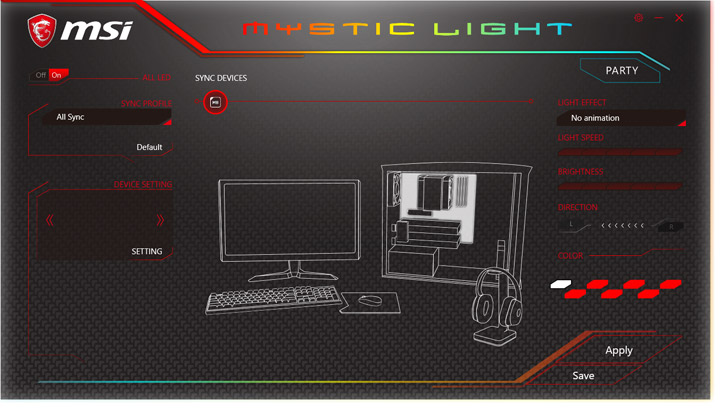

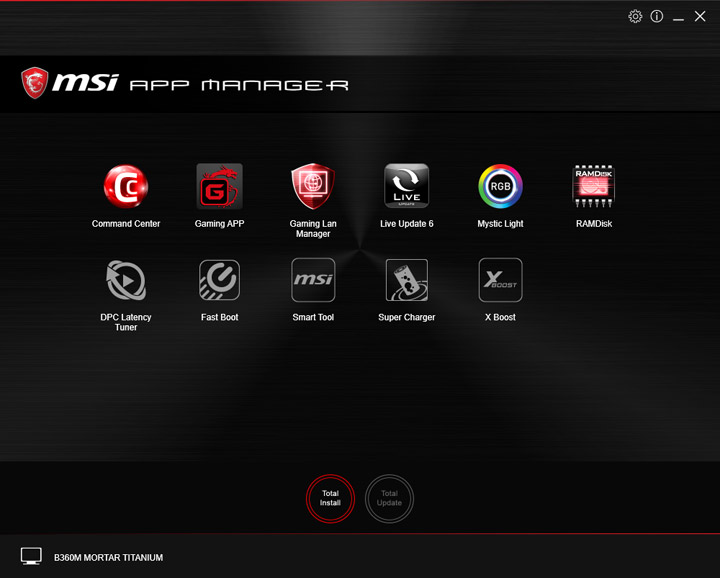

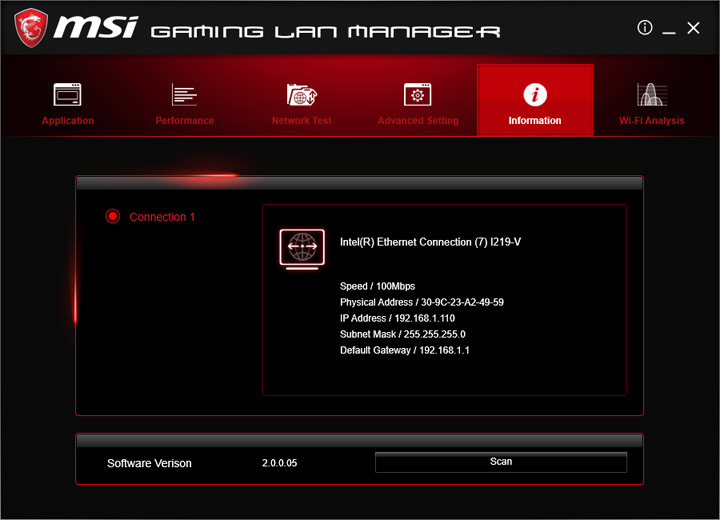

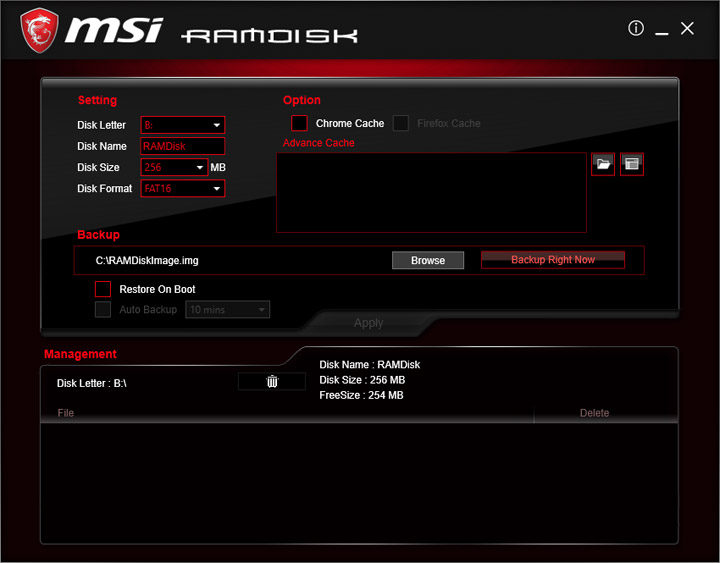

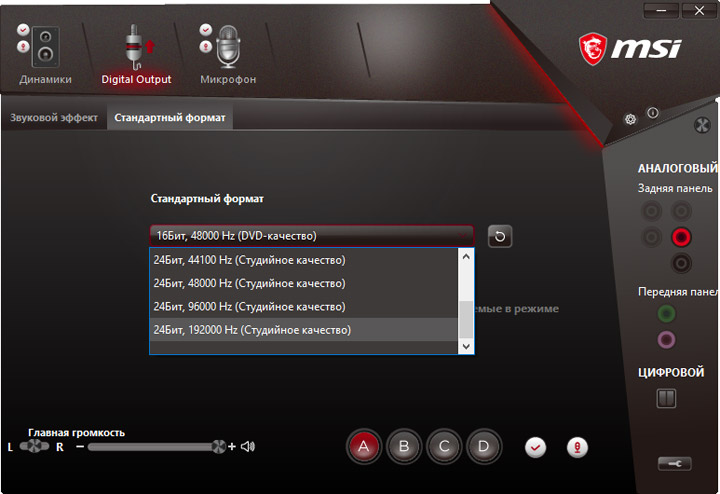

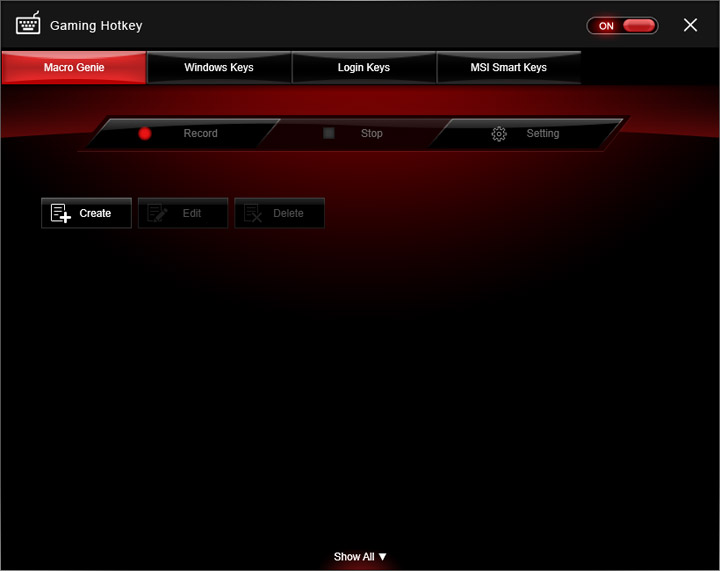

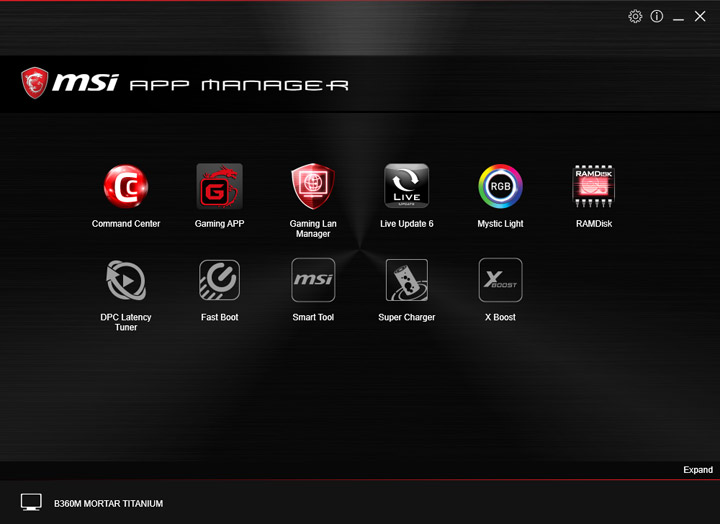

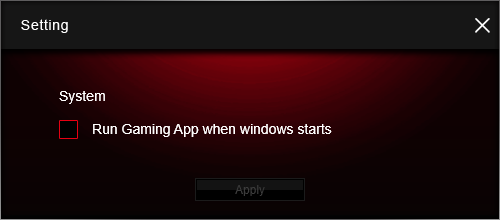

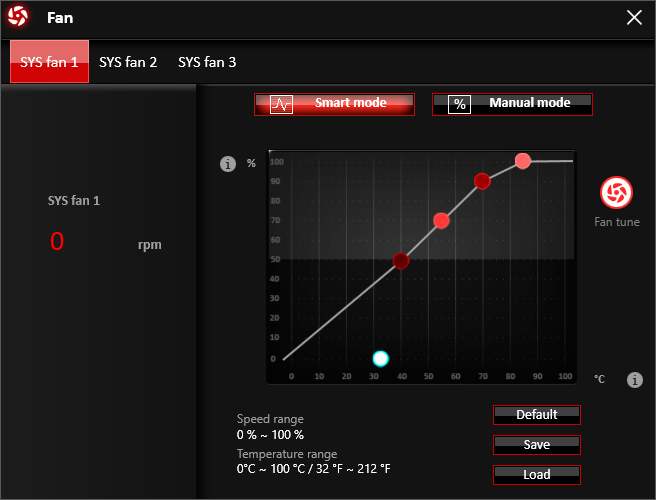

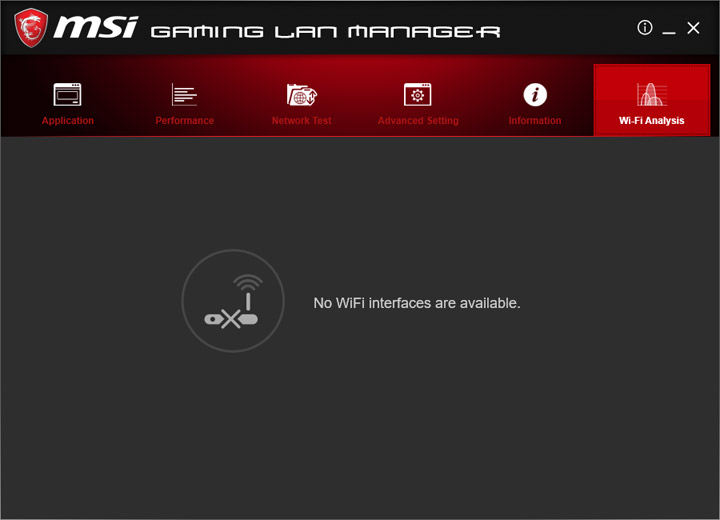

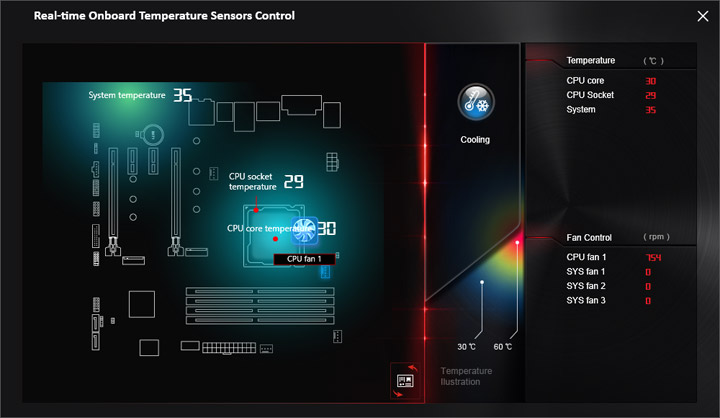

Все фирменные утилиты скооперированы под началом оболочки APP Manager. Здесь также реализована функция их обновления и даже установки отсутствующих на текущий момент в системе.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/92-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/93-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/94-msi-b360-mortar-titanium.png)

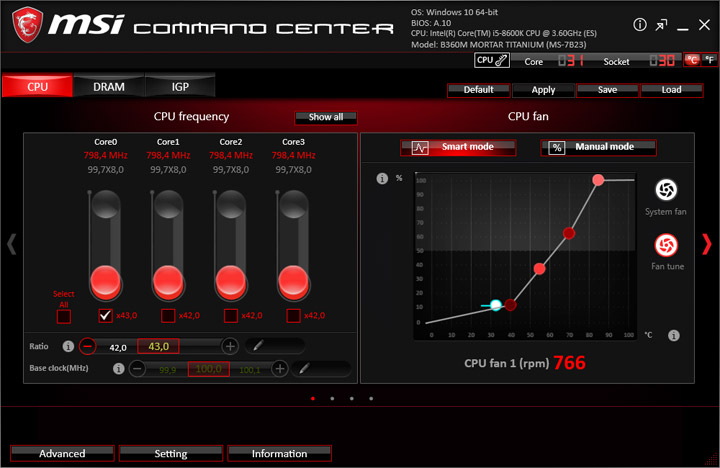

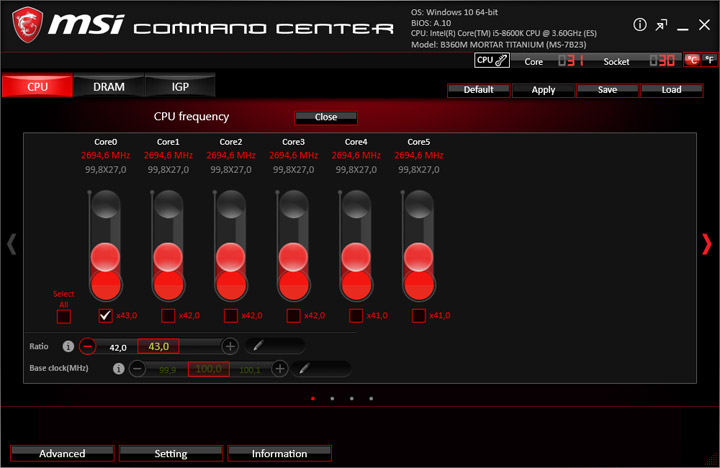

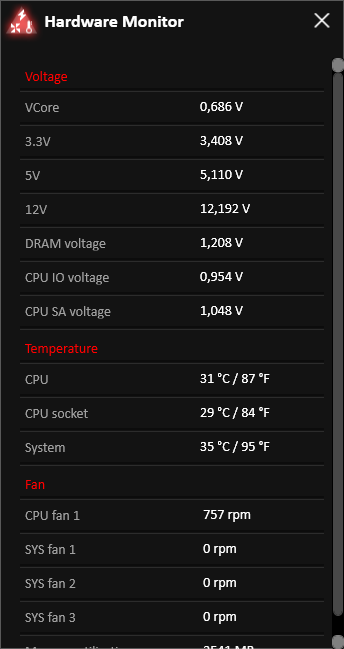

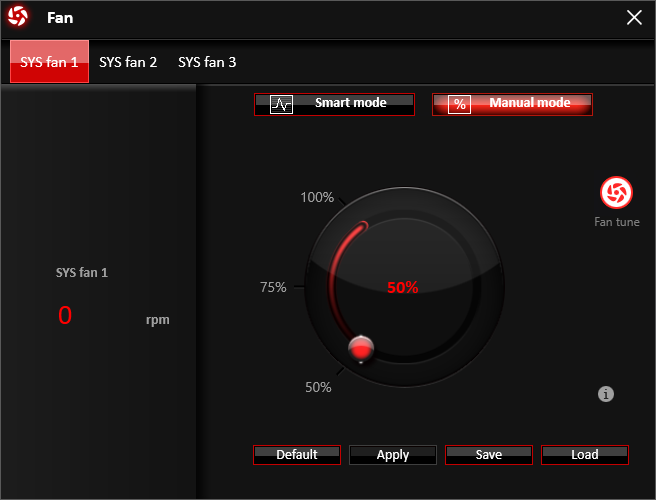

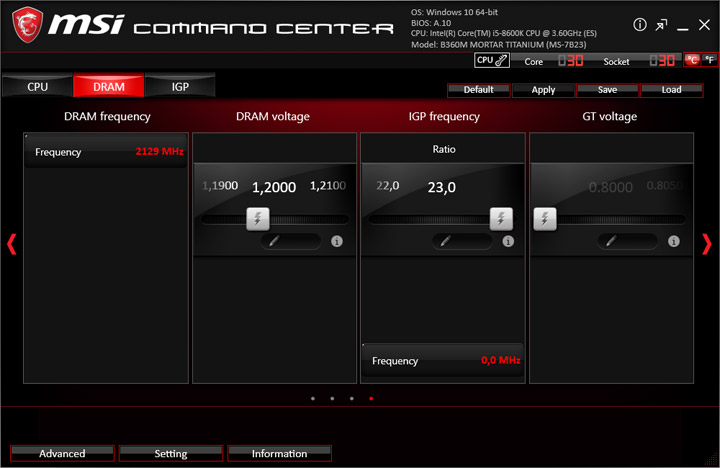

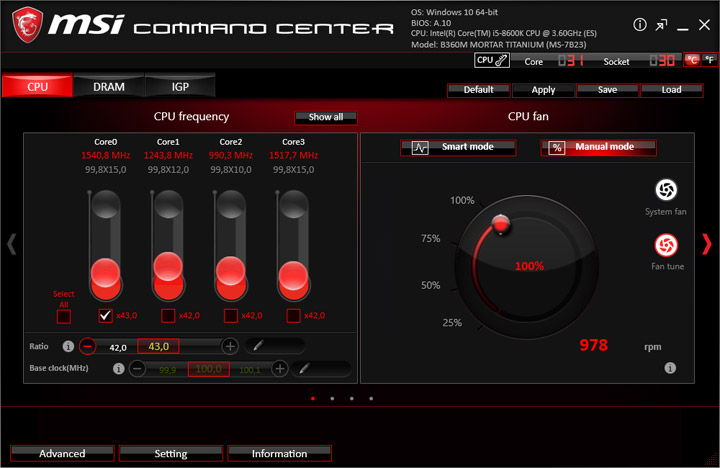

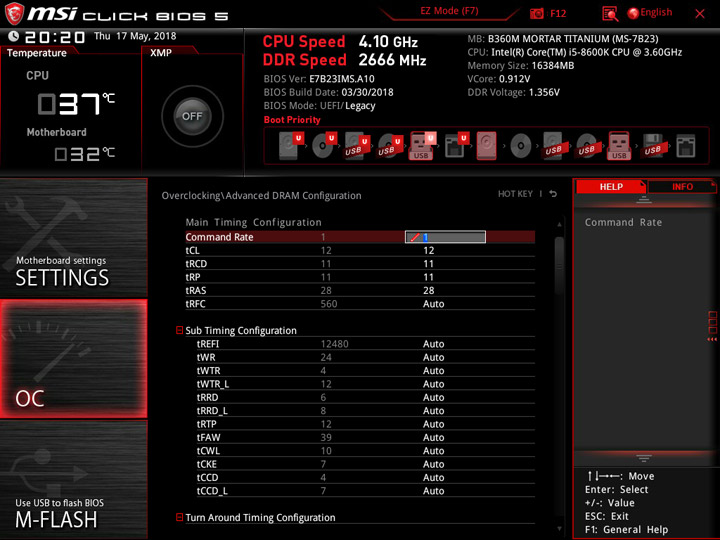

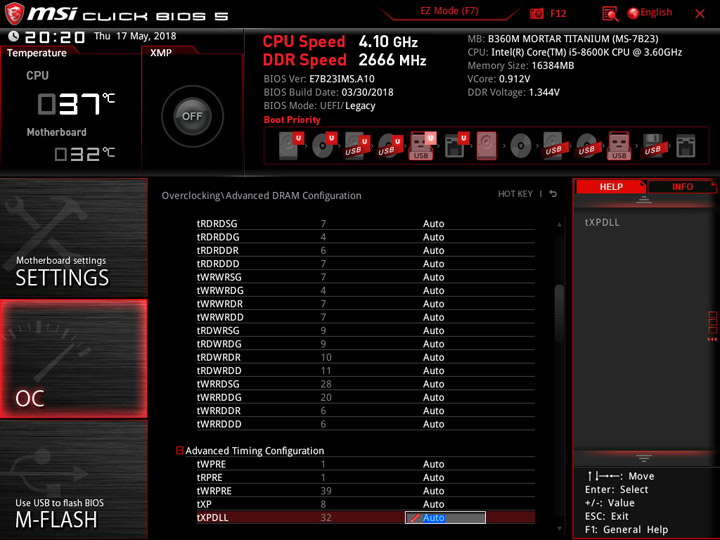

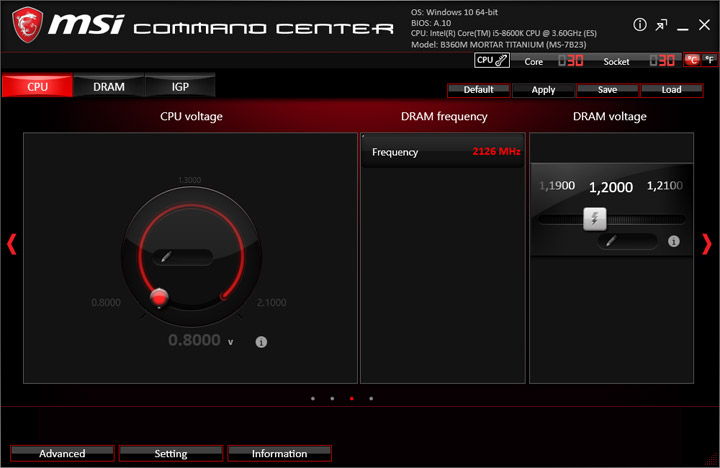

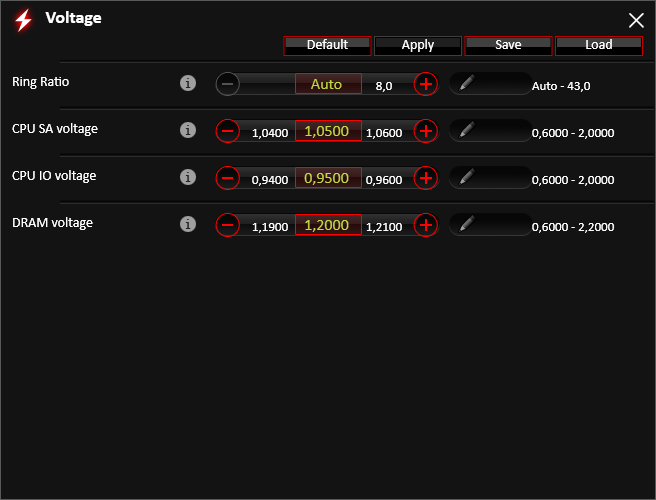

Ввиду фактического отсутствия разгона, впечатляющего поведения от Command Center ждать не стоит. Тут программа может взять на себя роль наблюдателя за системными параметрами. Функциональности новой нет. Как и прежде, наладка охладителей отсюда менее удобна, чем из UEFI.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/95-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/96-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/97-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/98-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/99-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/100-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/101-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/102-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/103-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/104-msi-b360-mortar-titanium.png)

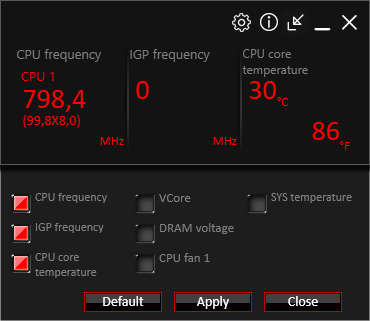

![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/105-msi-b360-mortar-titanium.png)

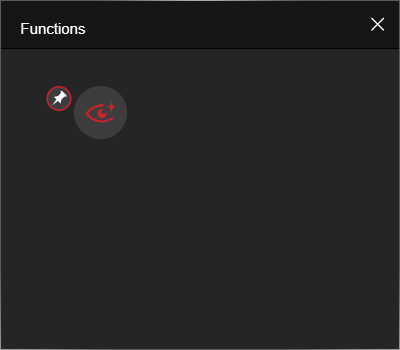

Gaming APP оказался также заметно усечённым. Впрочем, написать простенькие макросы для клавиатуры и мыши при его участии всё ещё можно.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/106-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/107-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/108-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/109-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/110-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/111-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/112-msi-b360-mortar-titanium.png)
Gaming Lan Manager является верным спутником сетевых адаптеров, он базируется на известном решении в области установки приоритетов сетевого траффика — cFosSpeed. Есть как готовые профили, так и механизм по установке собственных правил.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/113-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/114-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/115-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/116-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/117-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/118-msi-b360-mortar-titanium.jpg)

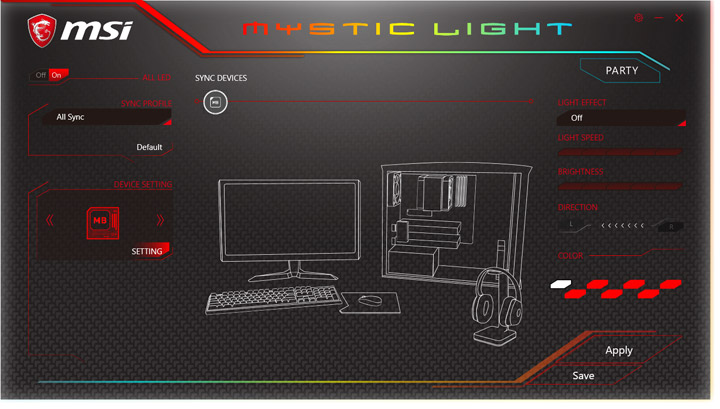

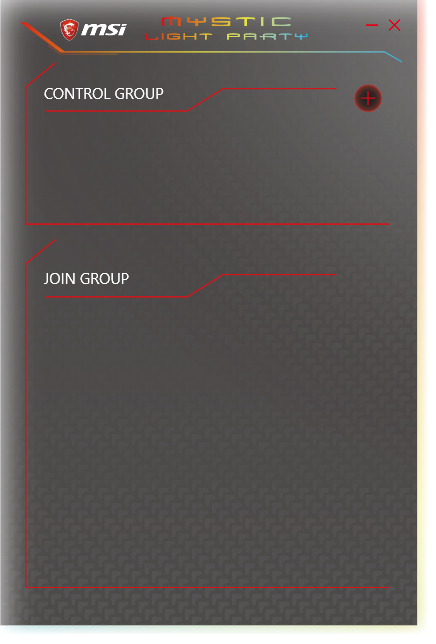

Наличие в составе ПО Mystic Light говорит про поддержку установки любого цвета иллюминации. Кроме того, есть набор разных типов сценария работы подсветки. Можно сформировать несколько профилей и активировать их буквально в несколько кликов.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/119-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/120-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/121-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/122-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/123-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/124-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/125-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/126-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/127-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/128-msi-b360-mortar-titanium.png)
RAMDisk инсталлируется и работает без каких-то проблем и на самой актуальной сборке Windows.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/129-msi-b360-mortar-titanium.jpg)

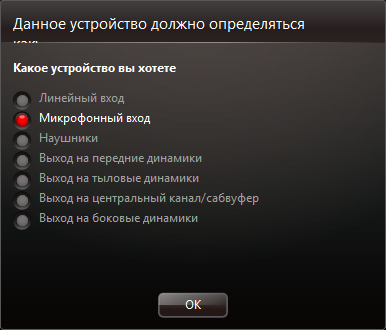

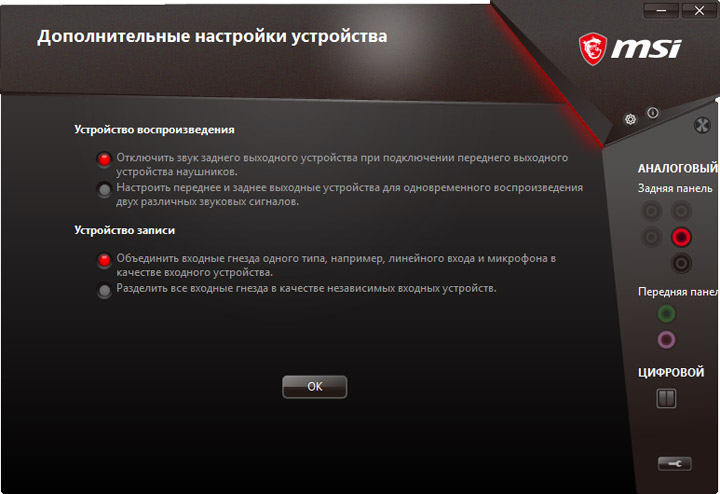

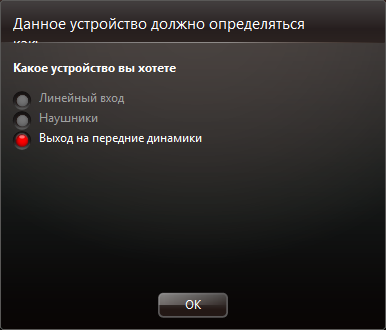

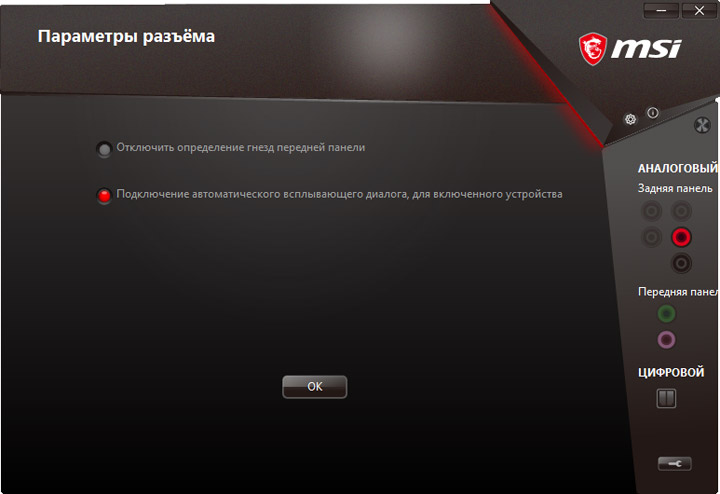

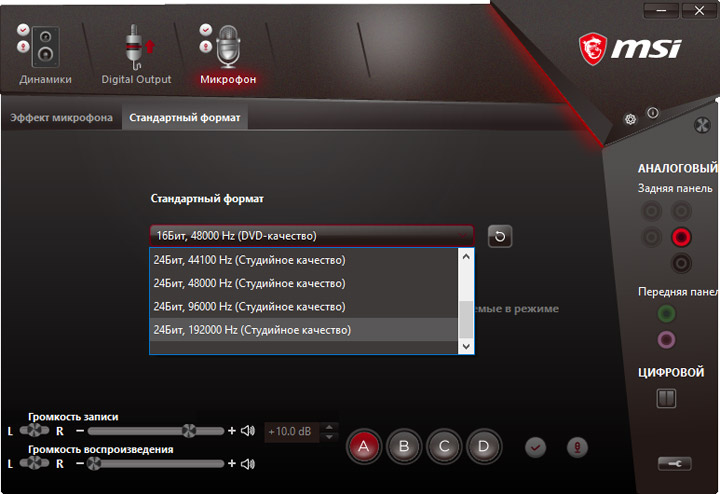

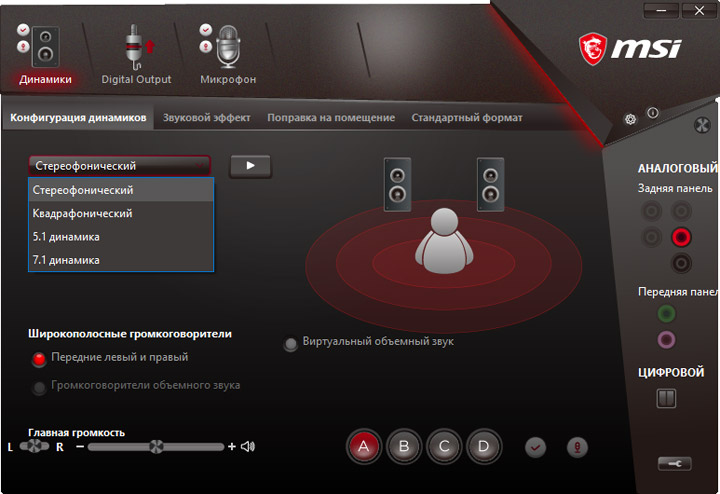

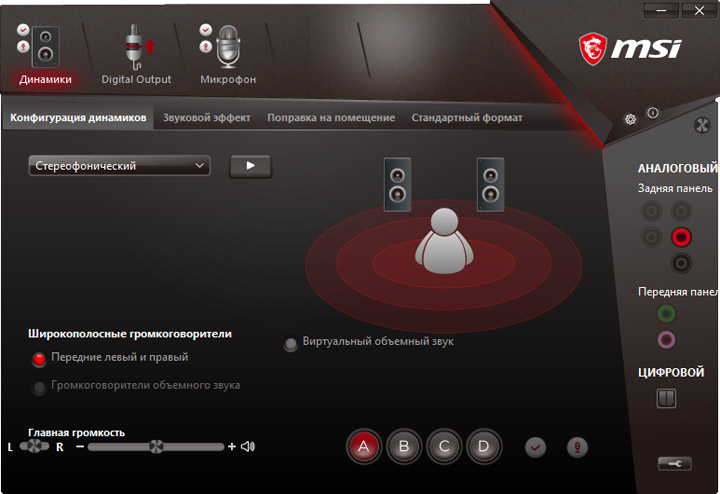

Настройка звучания проходит при участии фирменного конфигуратора от Realtek. Профили с предусилением выходного сигнала отсутствуют, но есть несколько типов подключаемого оборудования. Когда выбирать «Наушники» — уровень громкости будет повыше. Общий характер подачи материала, к сожалению, ничем похвастать не может. Звук полностью соответствует бюджетному кодеку, без снисхождений и поблажек его можно описать как посредственный. Куда ни глянь — везде есть замечания. Сцена не выражена как класс, в диапазоне ВЧ отсутствует прозрачность, чёткость, в НЧ — хотя бы какая-либо артикулярность и объём. А для исправления ситуации программных бонусов (утилит) производитель не предусмотрел, довольствоваться можно будет исключительно возможностями (профилями), заготовленными специалистами из Realtek.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/130-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/131-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/132-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/133-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/134-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/135-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/136-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/137-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/138-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/139-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/140-msi-b360-mortar-titanium.jpg)
Разгонный потенциал
Использовался нескальпированный инженерный экземпляр Core i5-8600K.
Как нам поведал опыт работы, полученный с Gigabyte H370 Aorus Gaming 3 WiFi, весь «разгон» заключается в тонкой настройке работы модулей памяти на максимально доступной здесь частоте — 2666 МГц. В тот раз мы остановились на схеме 12-12-12-28-1T, а теперь получилось улучшить её до 12-11-11-28-1T. Помимо задержек, фиксировались вспомогательные напряжения (на уровне базовых величин), а DRAM Voltage не было необходимости повышать больше, чем до 1,35 В.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/141-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/142-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/143-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/144-msi-b360-mortar-titanium.jpg)

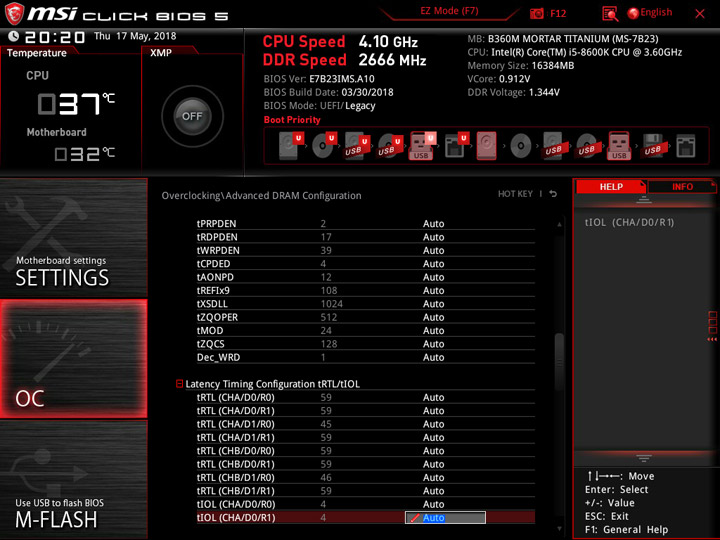

![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/145-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/146-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/147-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/148-msi-b360-mortar-titanium.jpg)

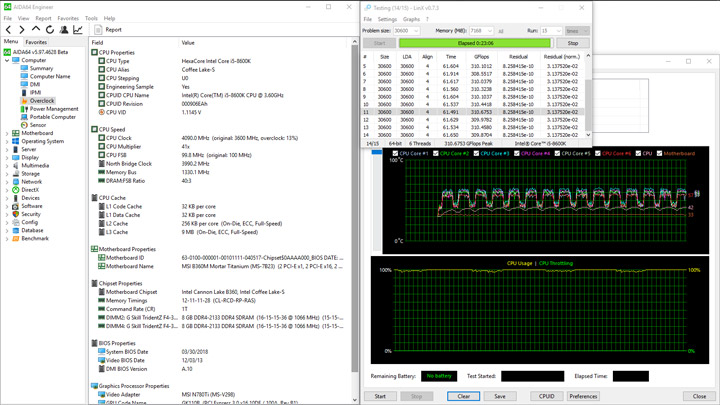

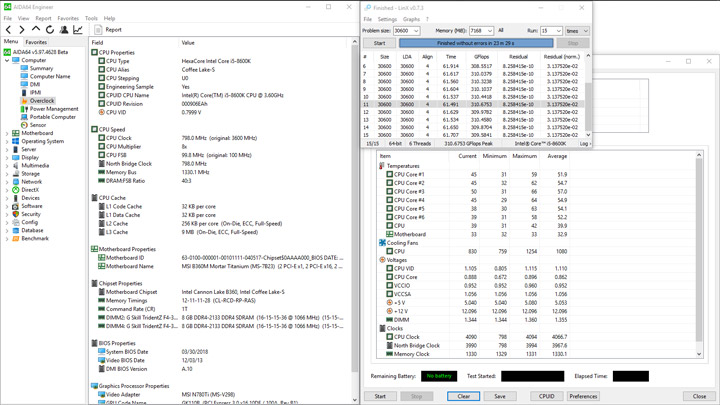

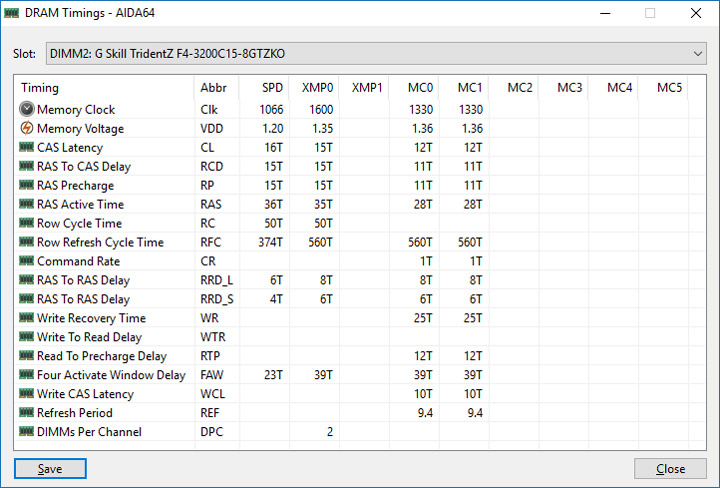

Особых плодов улучшение схемы не принесло, опираясь на результаты замеров в LinX. Удивительным стало другое — процессорное напряжение оказалось небывало низким. Пиковая отметка не превысила 0,9 вольт! Это не замедлило сказаться и на общей температуре процессора, и на каждом из его ядер в частности.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/149-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/150-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/151-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/152-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/153-msi-b360-mortar-titanium.png)
В таких условиях об особых нагрузках на узел VRM и речи не идёт. Нагрев в том секторе не достигал и 55 °C, среди радиаторов больше грелся не самый крупный, и то, температура верхней грани едва достигала 42 °C. Не учитывая всплеск потребления, вызванный фоновой активностью системы, потребление уложилось в границы 32–132 Вт.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/154-msi-b360-mortar-titanium.jpg)
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-8600K (3,6 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.17541.8066), Intel Management Engine Interface (1805.12.0.1097), OpenCL Runtime for Intel Core and Intel Xeon Processors (16.1.2), Intel Rapid Storage Technology Driver (16.0.2.1086), GeForce 397.64 (24.21.13.9764), PhysX 9.17.0524.
Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.97 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- Maxon Cinebench R15;
- POV-Ray 3.7.0;
- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | Windows 10 |
---|---|---|---|---|---|
MSI B360M Mortar Titanium | A.10 | 5.97.4628 | 4.3.784-x64 | 2.4.4264 | 10.0.17134.48 |
MSI Z370 Gaming M5 | 1.30 | 5.97.4604 | 4.3.783-x64 | 2.4.4264 | 10.0.16299.309 |
Gigabyte H370 Aorus Gaming 3 WiFi | F5b | 5.97.4600 | 4.3.783-x64 | 2.4.4264 | 10.0.16299.309 |
ASUS ROG Maximus X Formula | 0802 | 5.95.4544 | 4.3.770-x64 | 2.4.4254 | 10.0.16299.214 |
ASRock Fatal1ty Z370 Gaming-ITX/ac | P1.40 | 5.95.4538 | 4.3.770-x64 | 2.4.4180 | 10.0.16299.192 |
ASUS TUF Z370-Pro Gaming | 1003 | 5.95.4531 | 4.3.770-x64 | 2.4.4180 | 10.0.16299.192 |
Gigabyte Z370 Aorus Gaming 5 | F2 | 5.95.4510 | 4.3.770-x64 | 2.4.3819 | 10.0.16299.98 |
ASUS ROG Strix Z370-I Gaming | 0430 | 5.92.4391 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
ASRock Fatal1ty Z370 Gaming K6 | P1.20 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
ASUS ROG Maximus X Apex | 0401 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.19 |
MSI Z370 Gaming Pro Carbon AC | A.00 | 5.92.4370 | 4.3.759-x64 | 2.4.3819 | 10.0.15063.674 |
ASUS ROG Strix Z370-E Gaming | 0410 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 10.0.15063.632 |
Результаты тестирования

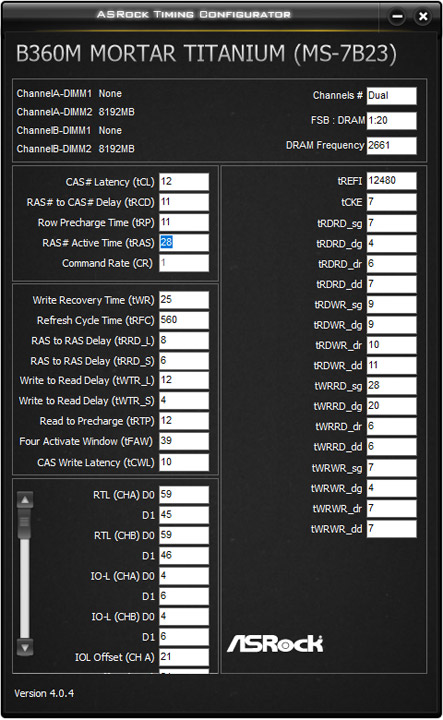

Вносимые изменения в штатные настройки — активация профиля XMP. На величинах вспомогательных напряжений это никак не отобразилось.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/155-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/156-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/157-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/158-msi-b360-mortar-titanium.jpg)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/159-msi-b360-mortar-titanium.jpg)

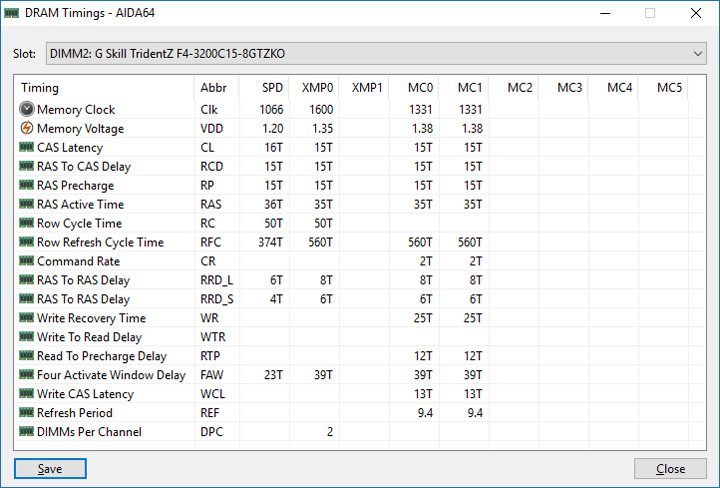

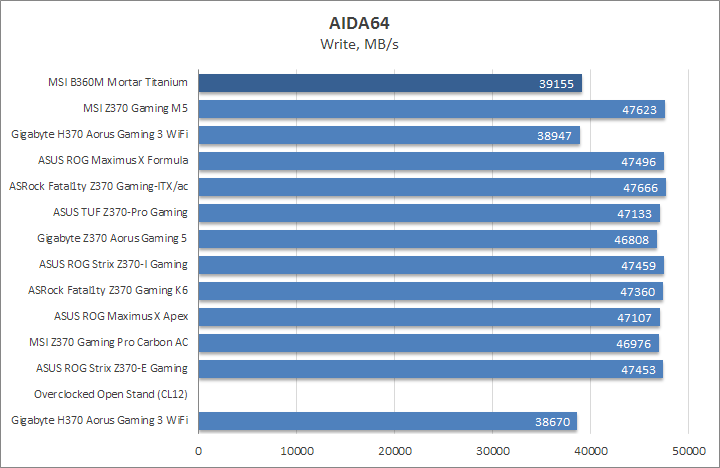

Базовая частота равнялась 99,8 МГц, схема работы процессора соответствовала всем задумкам инженеров родительской компании. То есть, весомая нагрузка понижала частоту до 4,1 ГГц, кольцевая шина всегда была меньше на 300 МГц. Простые задачи выполнялись при 4,2 ГГц, и в совсем редких случаях — при 4,3 ГГц. О невысоких напряжениях на процессоре я могу лишь упомянуть повторно, повышенным был только пункт DRAM Voltage.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/160-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/161-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/162-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/163-msi-b360-mortar-titanium.png)

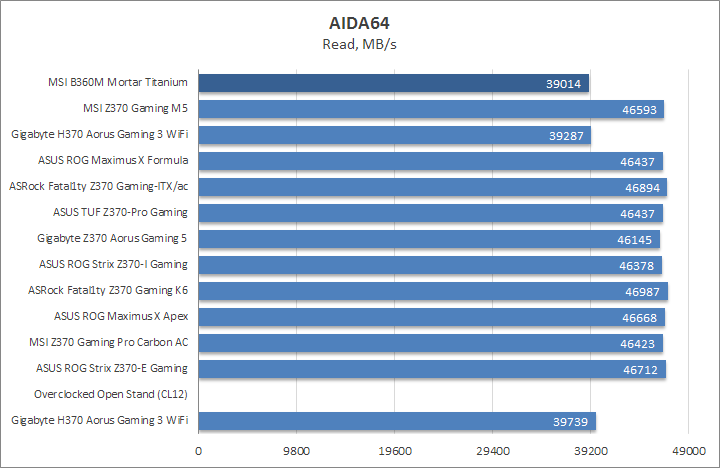

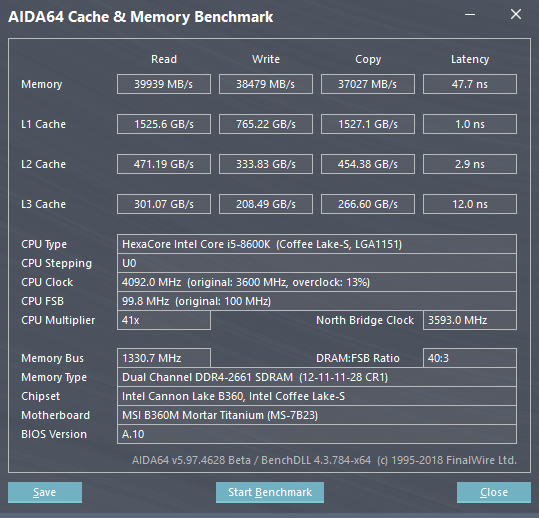

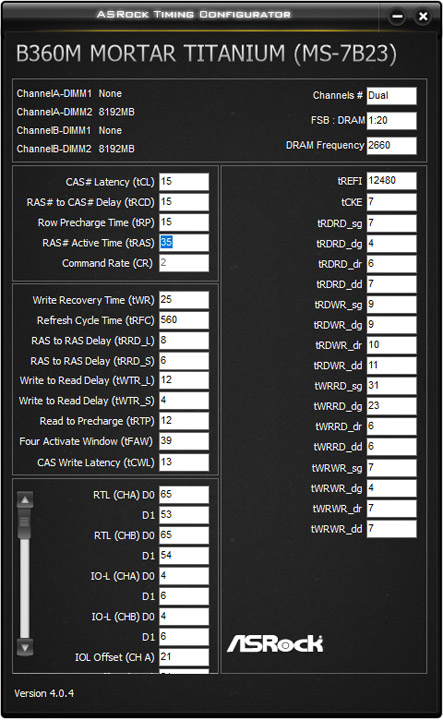

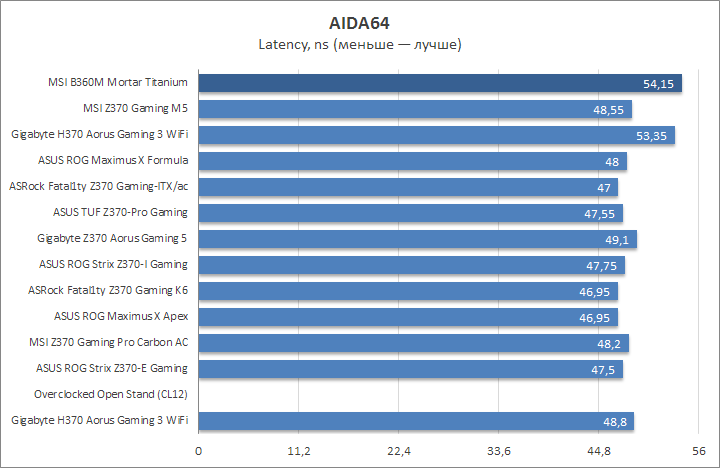

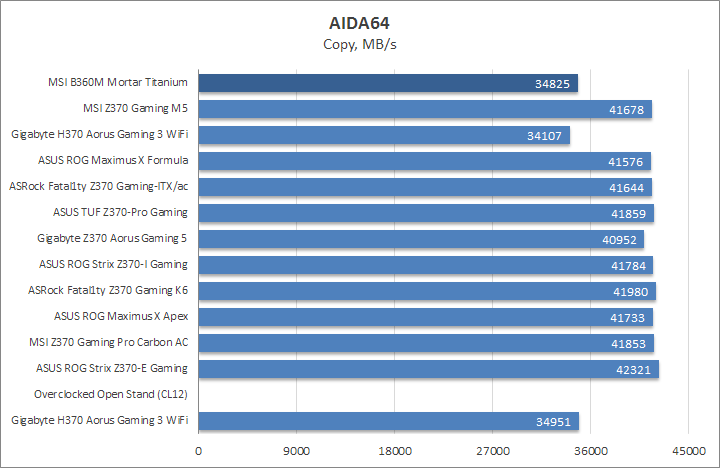

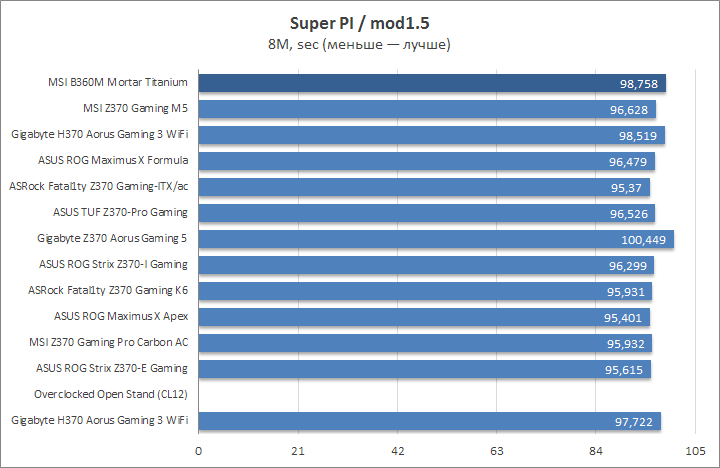

Скорость работы памяти находится на ожидаемом уровне, а латентность оказалась немного выше, чем у конкурента.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/165-msi-b360-mortar-titanium.png)

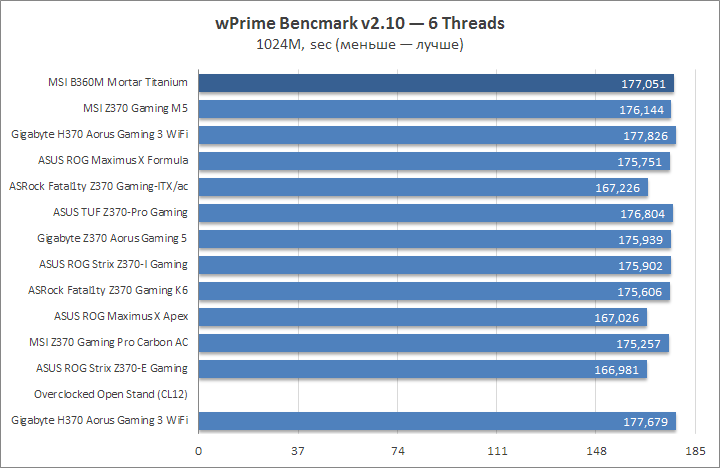

![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/166-msi-b360-mortar-titanium.png)

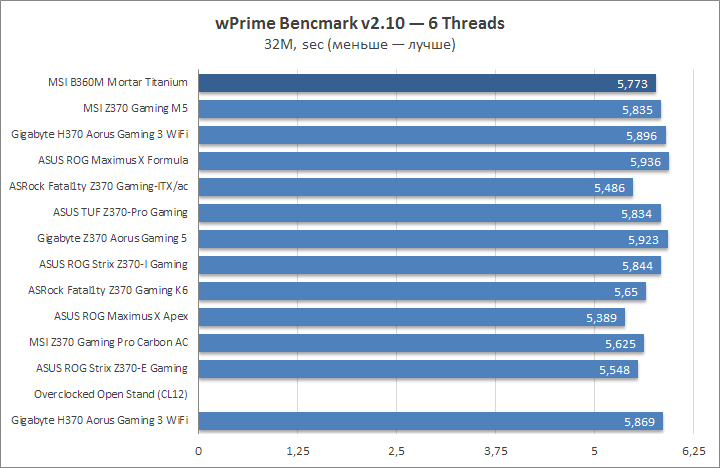

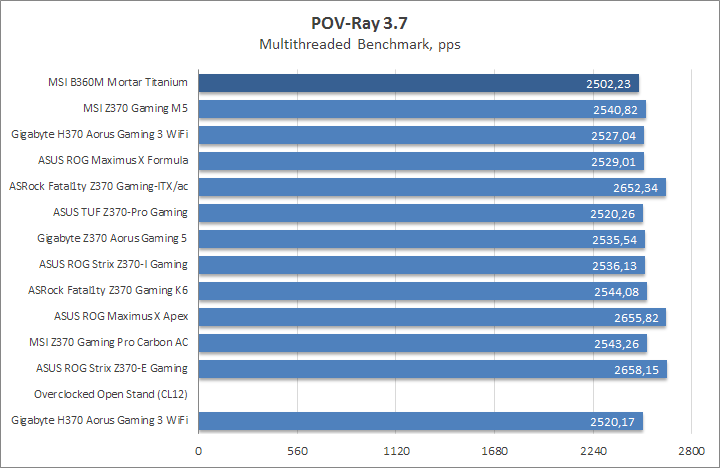

Производительность системы в простых «считалках» нормальная.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/168-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/169-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/171-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/172-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/173-msi-b360-mortar-titanium.png)

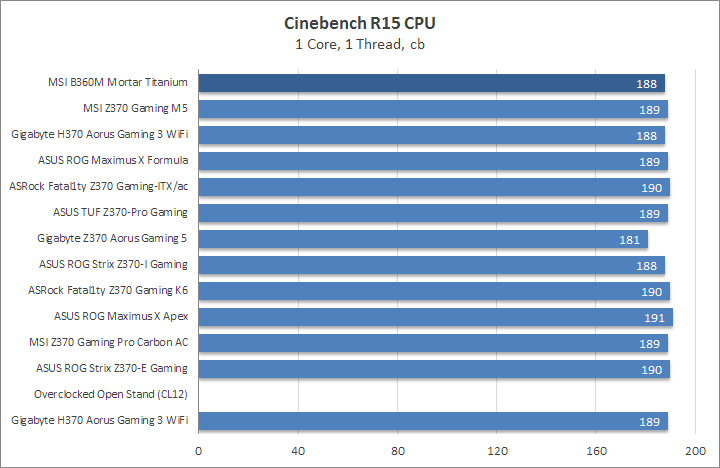

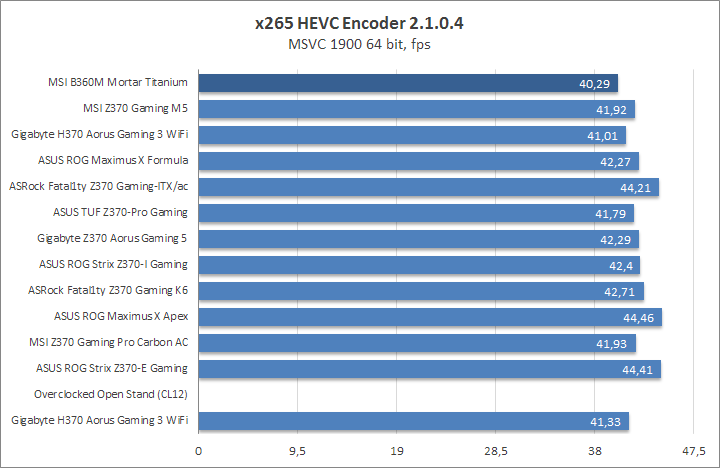

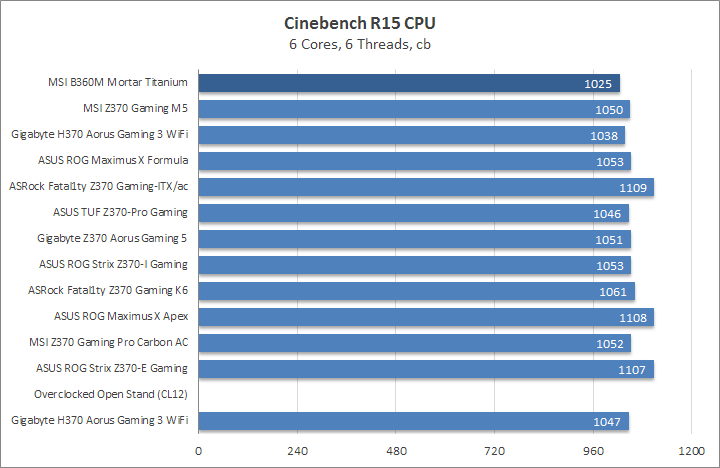

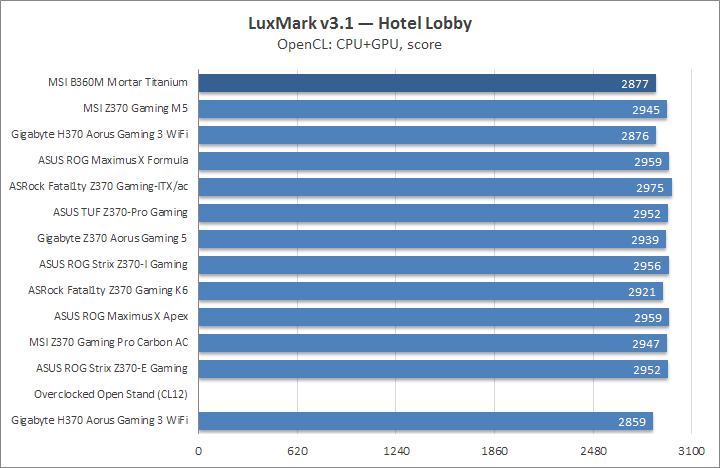

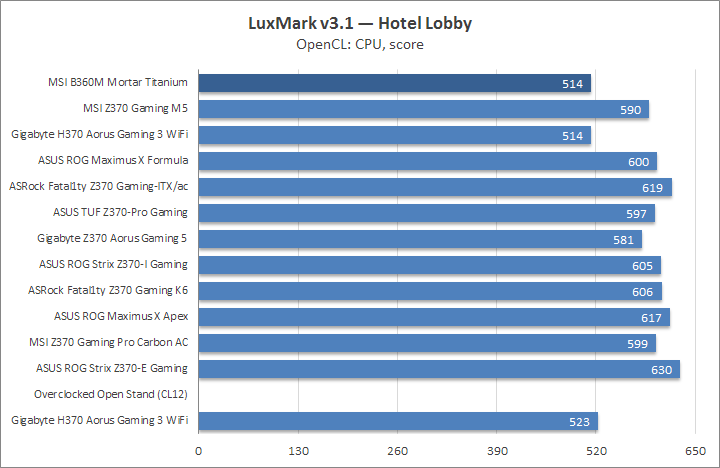

А вот в сценариях, приближённых к реальным, ПК ведёт себя медленнее остальных конфигураций. Тонкая настройка ОЗУ буквально напрашивается.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/174-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/175-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/176-msi-b360-mortar-titanium.png)

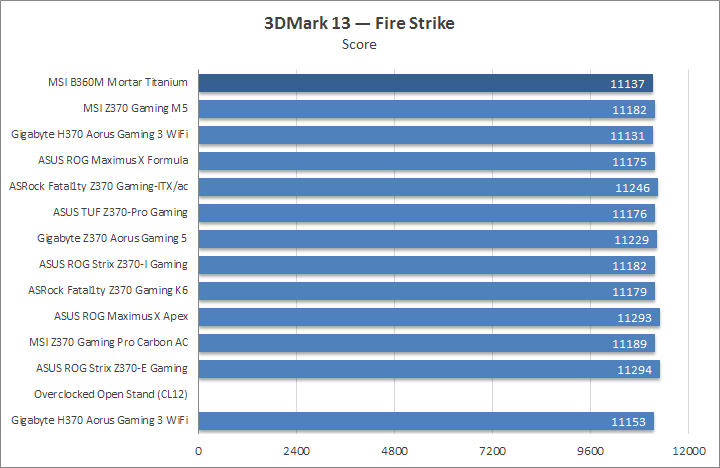

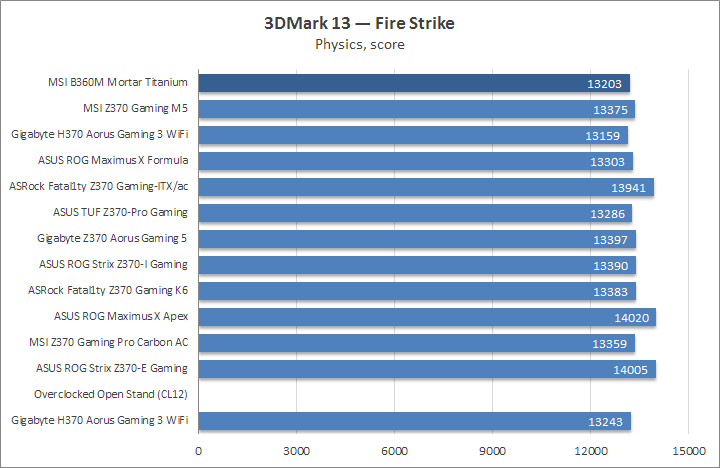

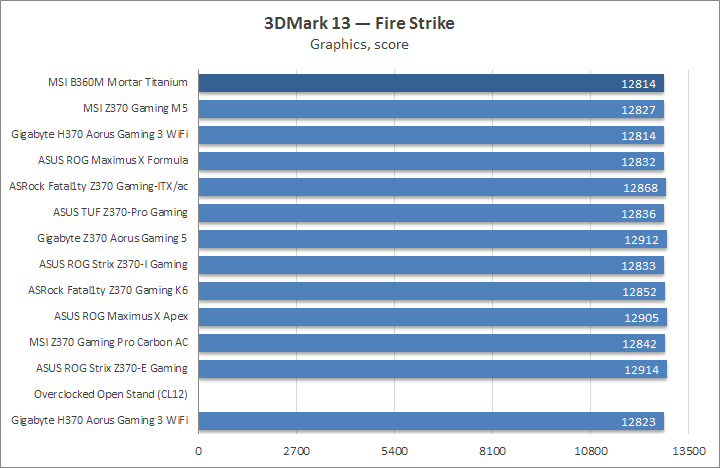

Fire Strike отработал здесь не хуже, чем прежде.

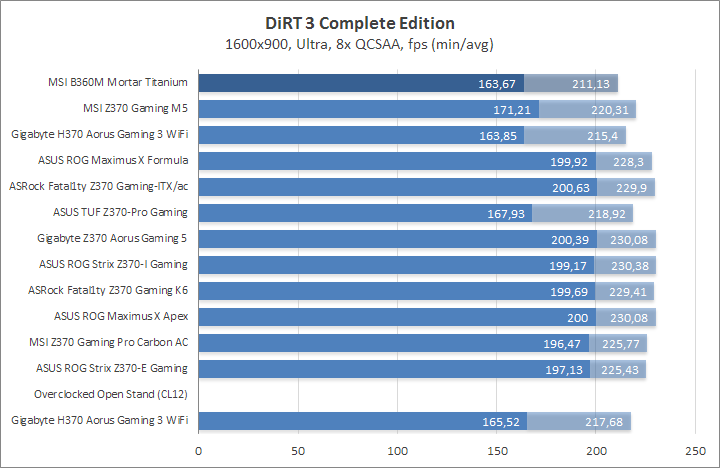

DiRT 3 стала ещё одним подтверждением слабого характера работы подсистемы памяти. Показатели можно будет немного подтянуть, но уже своими силами.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/178-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/179-msi-b360-mortar-titanium.png)

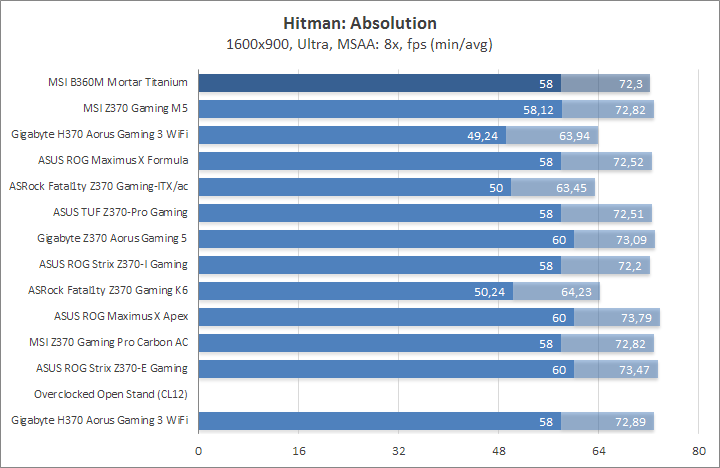

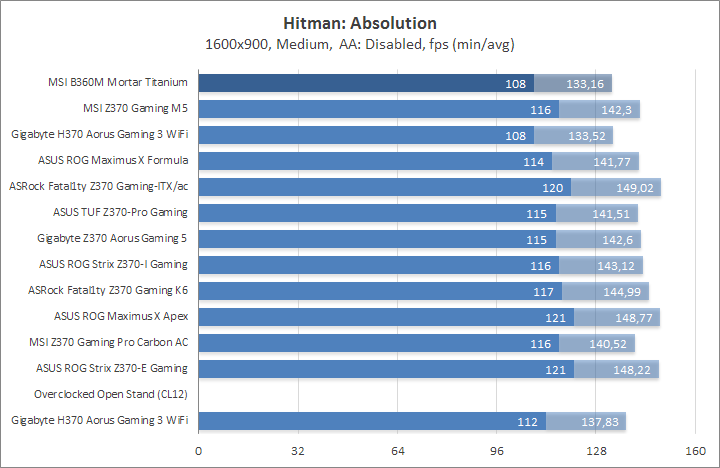

Hitman: Absolution продемонстрировал отсутствие проблем с частотной формулой процессора.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/180-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/181-msi-b360-mortar-titanium.png)

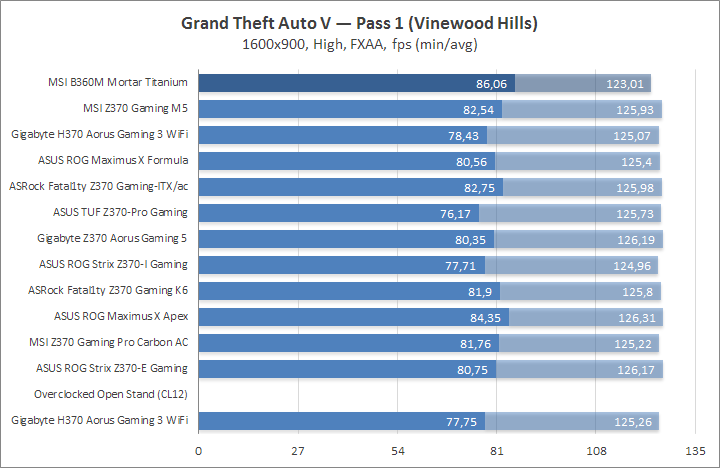

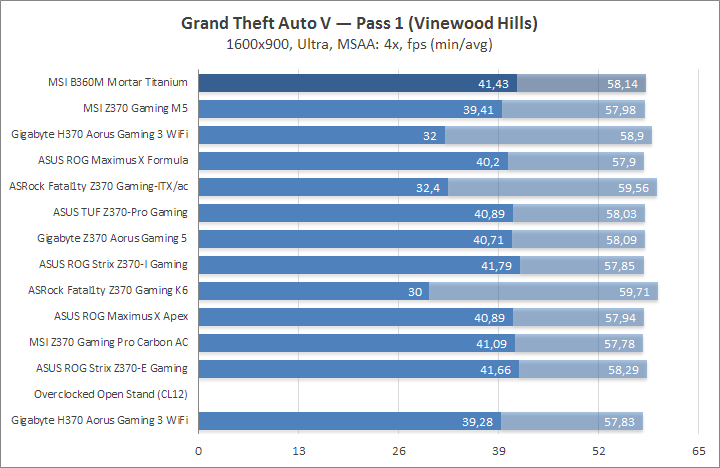

В пятом GTA производительность высока.
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/182-msi-b360-mortar-titanium.png)
![MSI B360M Mortar Titanium](/motherboard/msi-b360m-mortar-titanium/183-msi-b360-mortar-titanium.png)

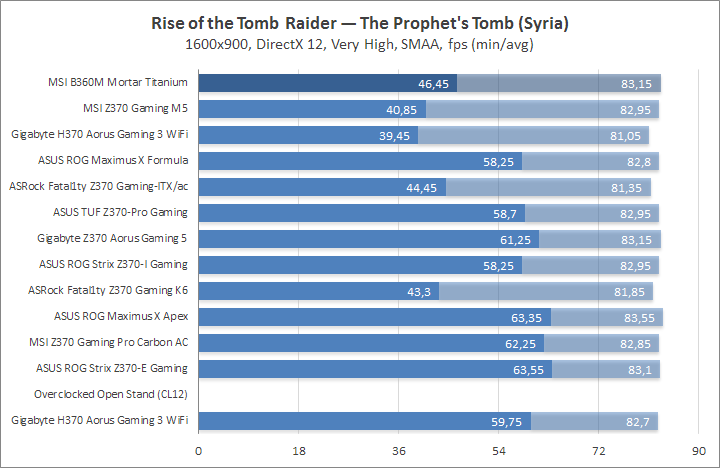

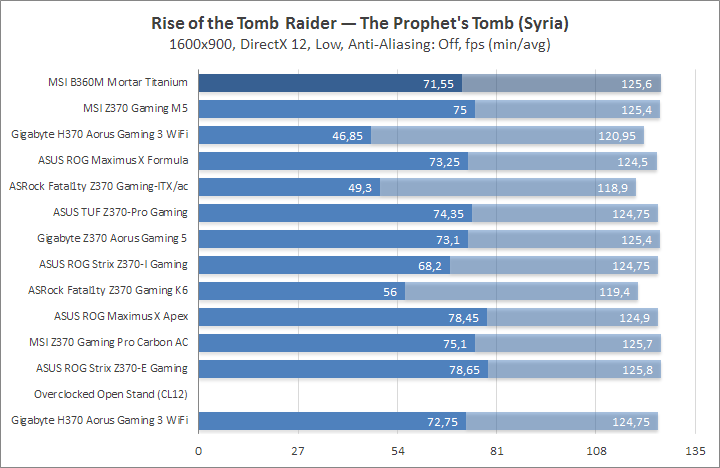

Двоякое впечатление от результатов Rise of the Tomb Raider, но испытуемая — далеко не худшая в группе.

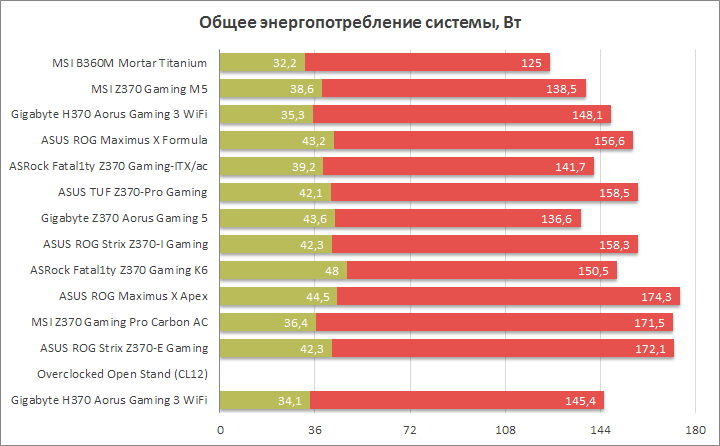

Энергопотребление системы

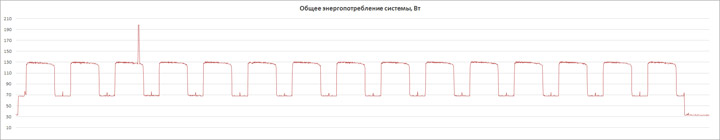

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Отсутствие роста вспомогательных напряжений в результате активации XMP и низкие действующие уровни процессорного напряжения не замедлили проявиться в итоговых цифрах потребления. Оно вышло низким как никогда до этого момента. Напряжение на памяти было увеличенным, а значит, тонкая настройка работы DRAM не должна оказать существенного влияния на полученный уровень. Здесь B360M Mortar Titanium заслужила исключительно положительные отклики.
Вывод
Чем в итоге может похвастать опробованная модель? Больше всего меня удивили невысокие уровни всех действующих напряжений — и на процессорных ядрах, и вспомогательных переменных. Это не отразилось на рабочей частоте процессора, таким образом, и его нагрев, и узла VRM не был высоким, как и суммарное потребление стенда. Для организации системы охлаждения есть четыре гнезда, где выбрать можно любой вариант (из двух) управления оборотами крыльчаток. Необычное цветовое оформление продукта точно не останется не замеченным. На плате есть группа многоцветных светодиодов, им компанию может составить подключаемая светодиодная лента. Всё это благолепие управляется из особой фирменной утилиты. Она инсталлируется отдельно, нет нужды ставить весь набор. Значит, все энтузиасты, небезразличные к виду внутреннего убранства будущего системного блока, могут смело добавить рассмотренную сегодня модель в свой шорт-лист.
Замечания и недостатки можно долго перечислять, легко перескочив с рассматриваемого образца на общие темы и индустрию в целом, этого делать я не стану. Разгонять процессор тут не выйдет, даже эксплуатируя границы схемы Turbo Boost. Более того, напряжением управлять нельзя, совсем, ни на ядрах, ни на iGPU. В распоряжении есть переменные, позволяющие провести «оверклокинг» набора памяти (тонкую настройку работы на частоте не выше 2666 МГц). В рамках выбранного хаба специалисты MSI решили остановиться на четырёх гнёздах SATA, распаяв рядом два M.2, что местной публике, с догматическими взглядами, может не понравиться. Не стали реализовывать и интегрированный в чип (но всё же требующий добавочную оснастку) адаптер беспроводных сетей. Гнёзд для подключения охладителей кому-то может не хватить, как и всего двух базовых значений опорных температур. Расширение схемы иллюминации RGB здесь ограничено всего одной лентой. Звуковой кодек также из младших серий. Довершает картину недовольства ценовая политика в местной рознице, где за «необычные» устройства наценка заметно выше, чем это происходит на более активных рынках. Очевидно, сказывается низкий спрос на подобные изделия.
Резюмируя всё вышесказанное, модель не представляет собой идеал и лучший образец платы на базе Intel B360, но статус имиджевого устройства в линейке продуктов компании она может нести вполне заслуженно. В ассортименте MSI присутствует немногим более дешёвая версия с привычными, тёмными оттенками — B360M Mortar. Их топология полностью идентична. Пусть каждый сам решит — стоит ли присматриваться к «обычной» версии или нет.
