Возможности UEFI
MSI B650M GAMING PLUS WIFI управляется типичным MSI Click BIOS 5, как и многие другие материнские платы производителя. Присутствуют две разновидности отображения настроек: EZ Mode и Advanced Mode.

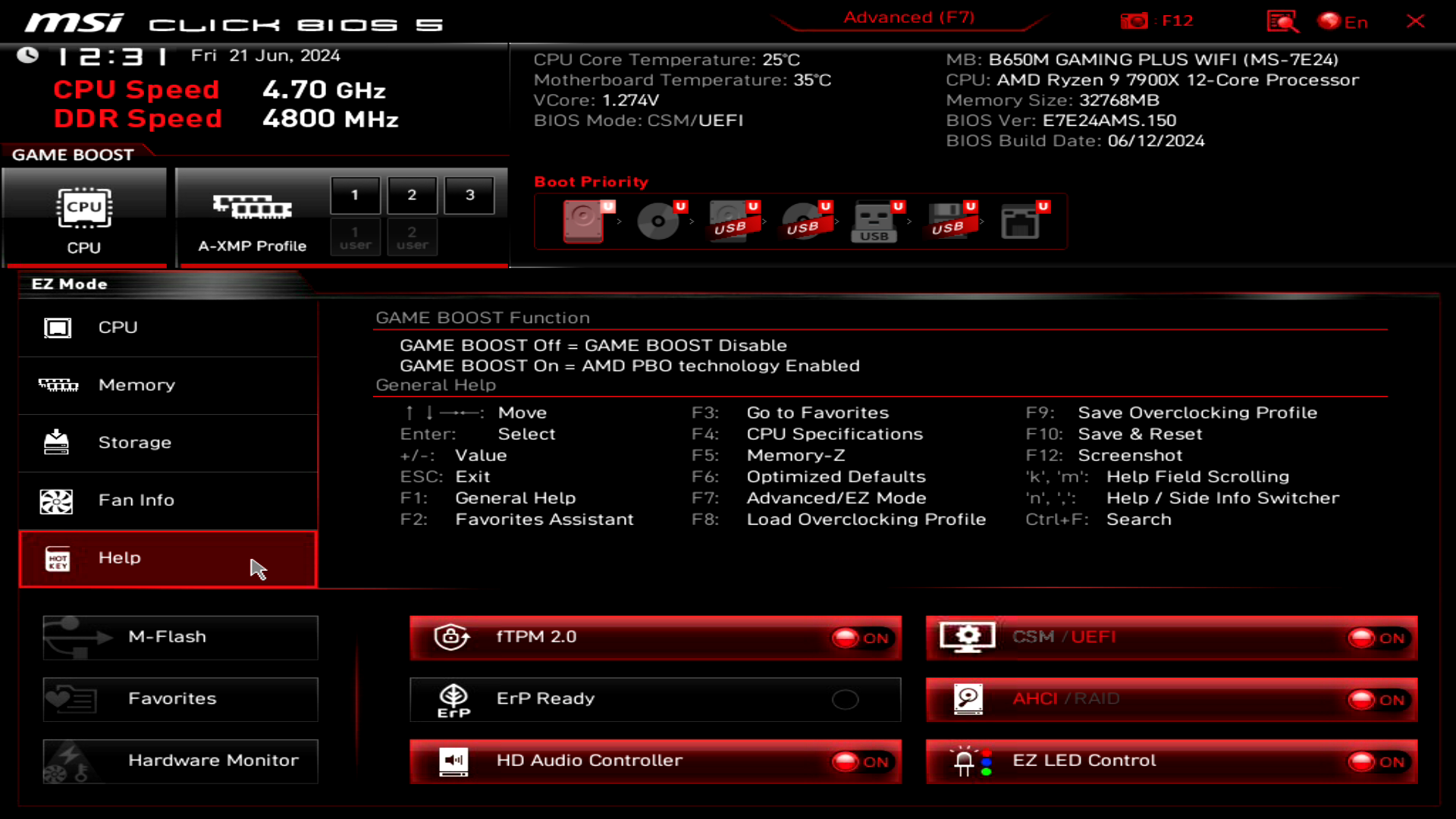

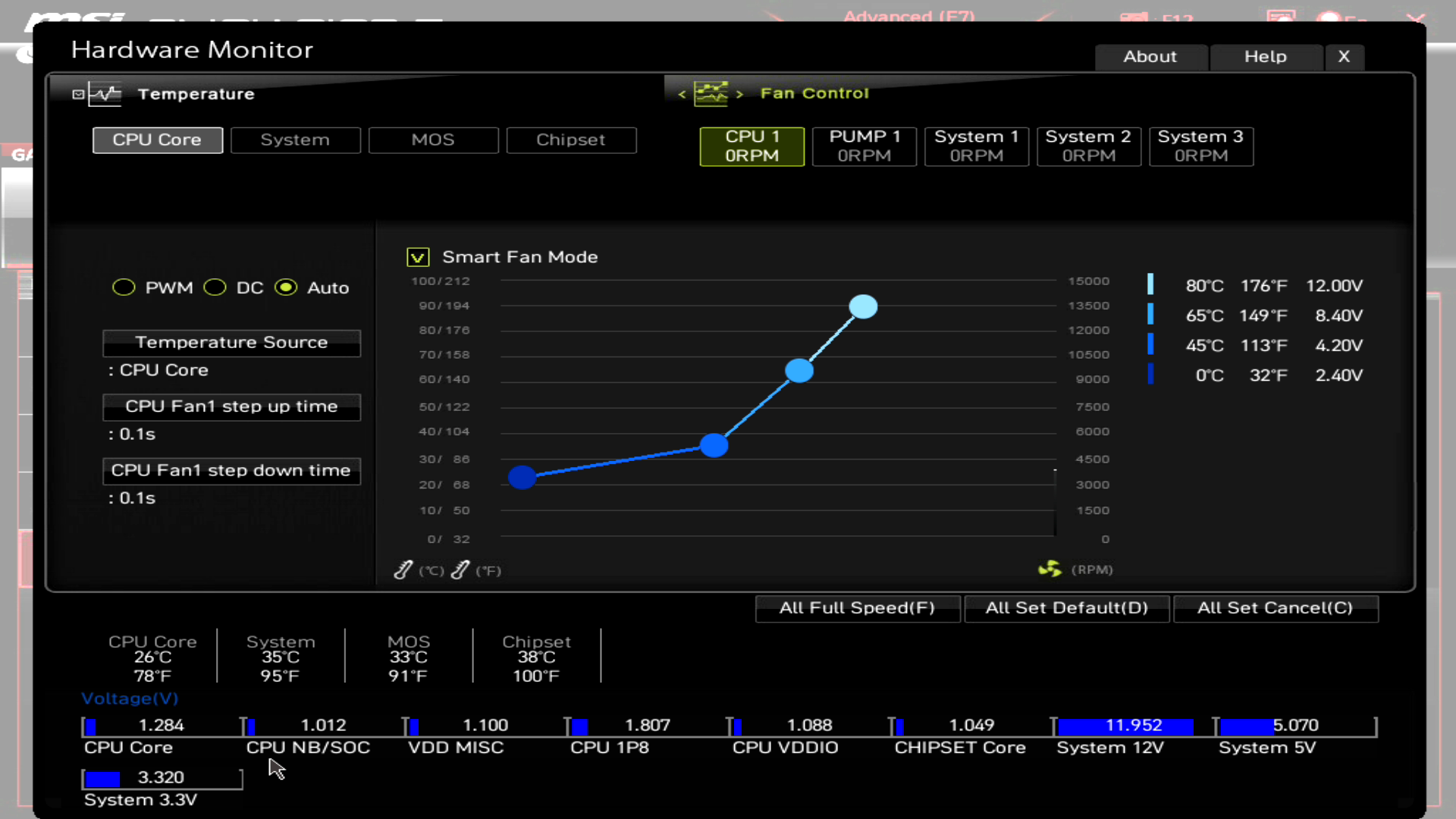

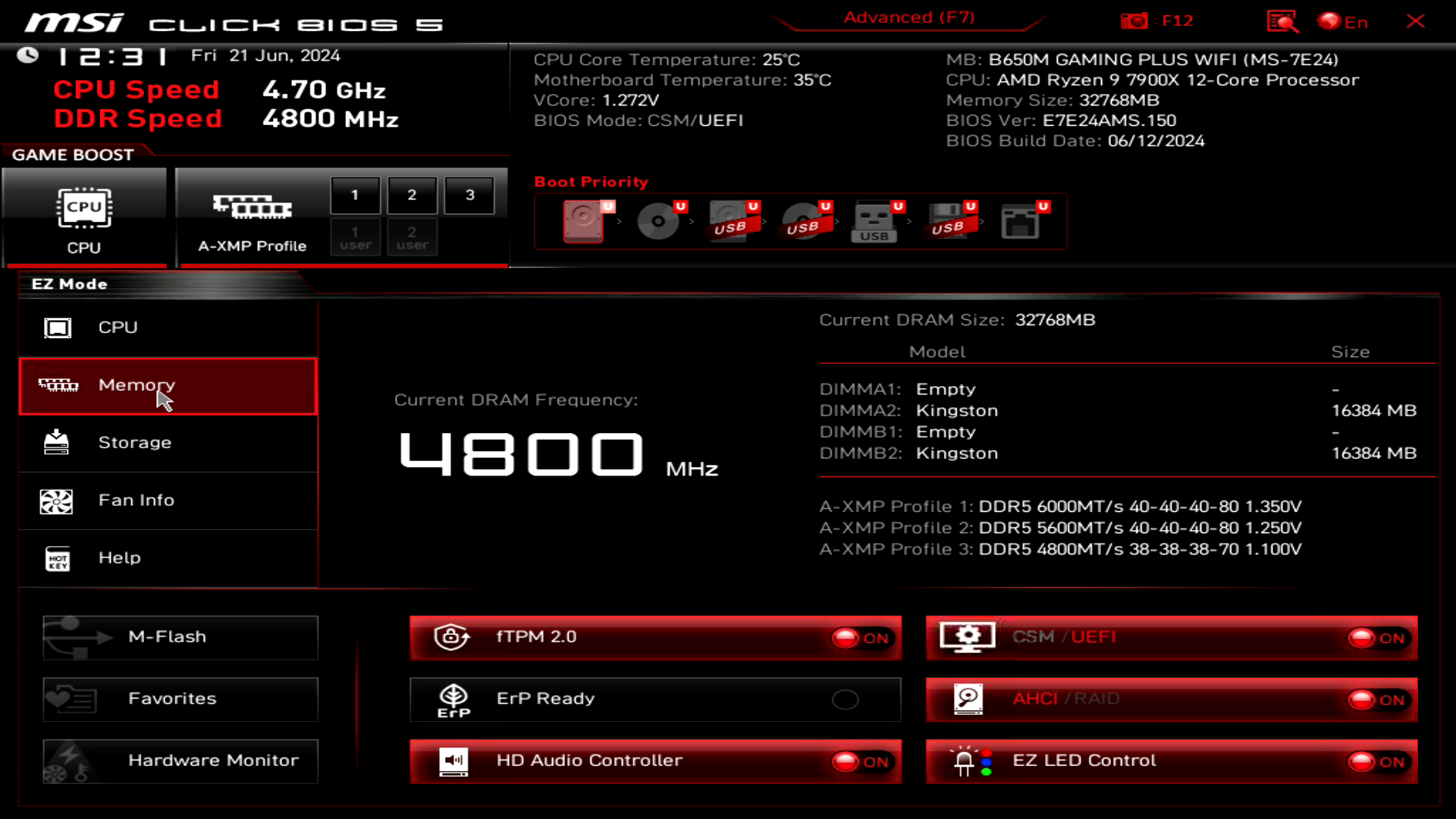

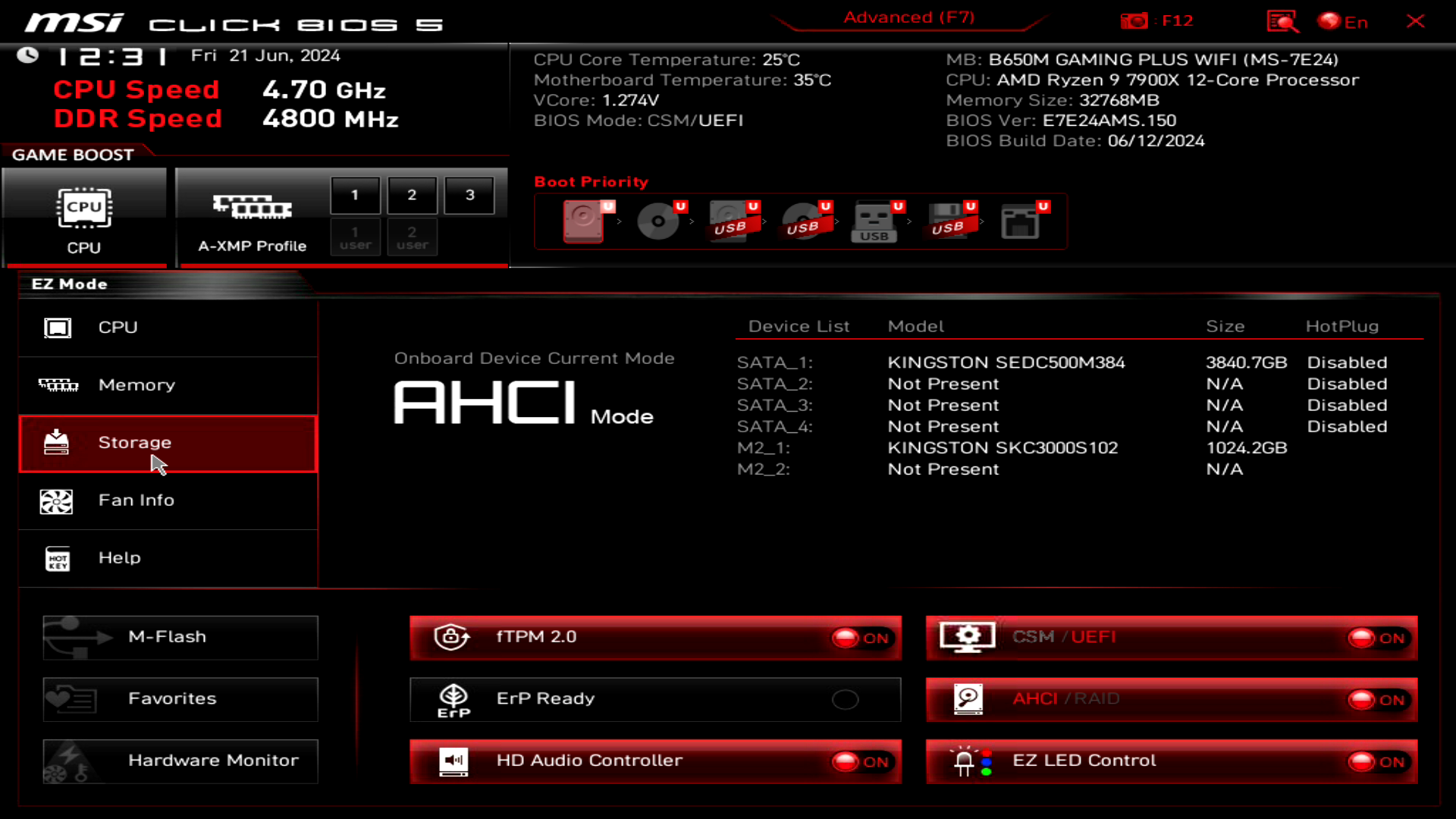

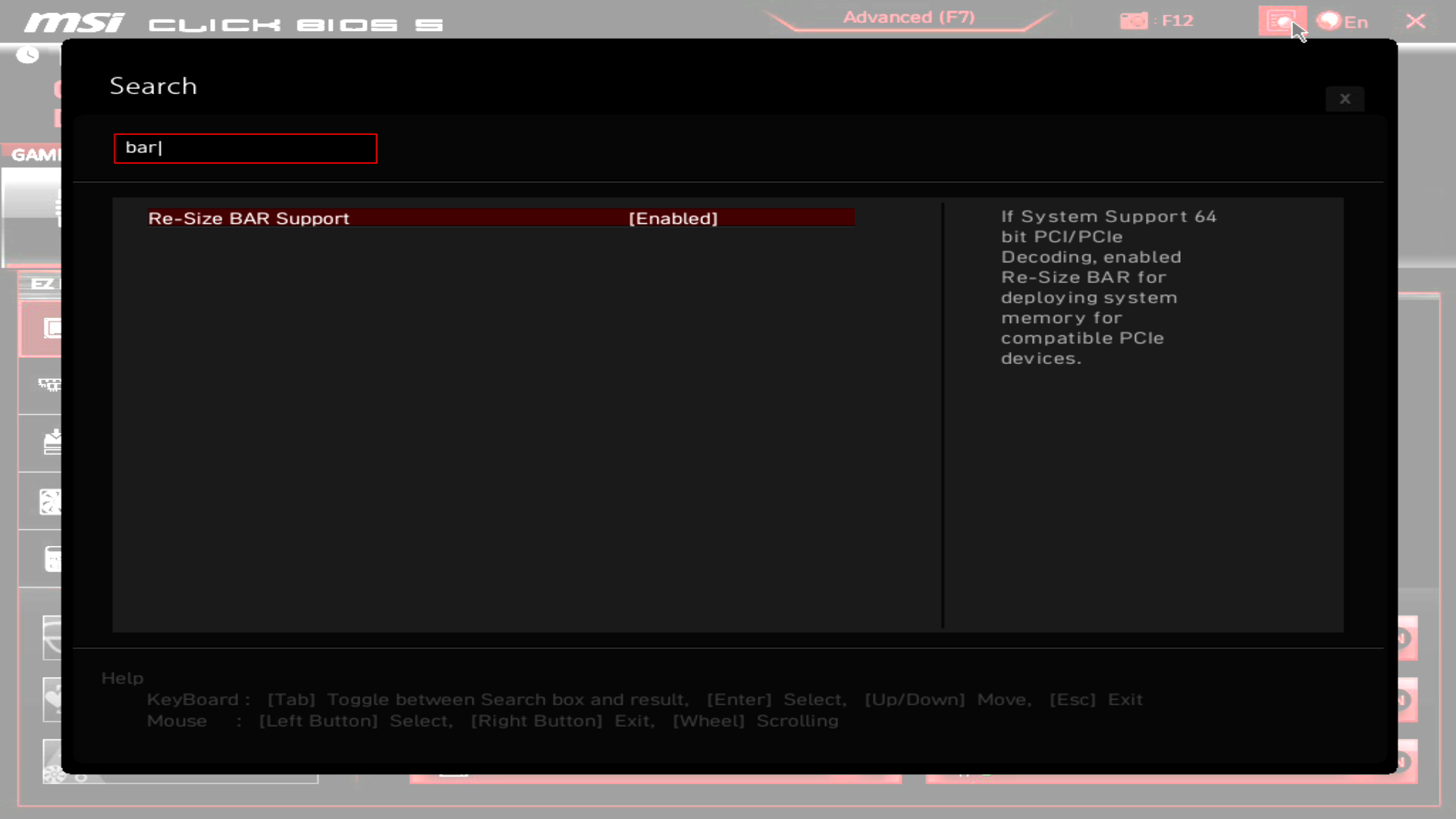

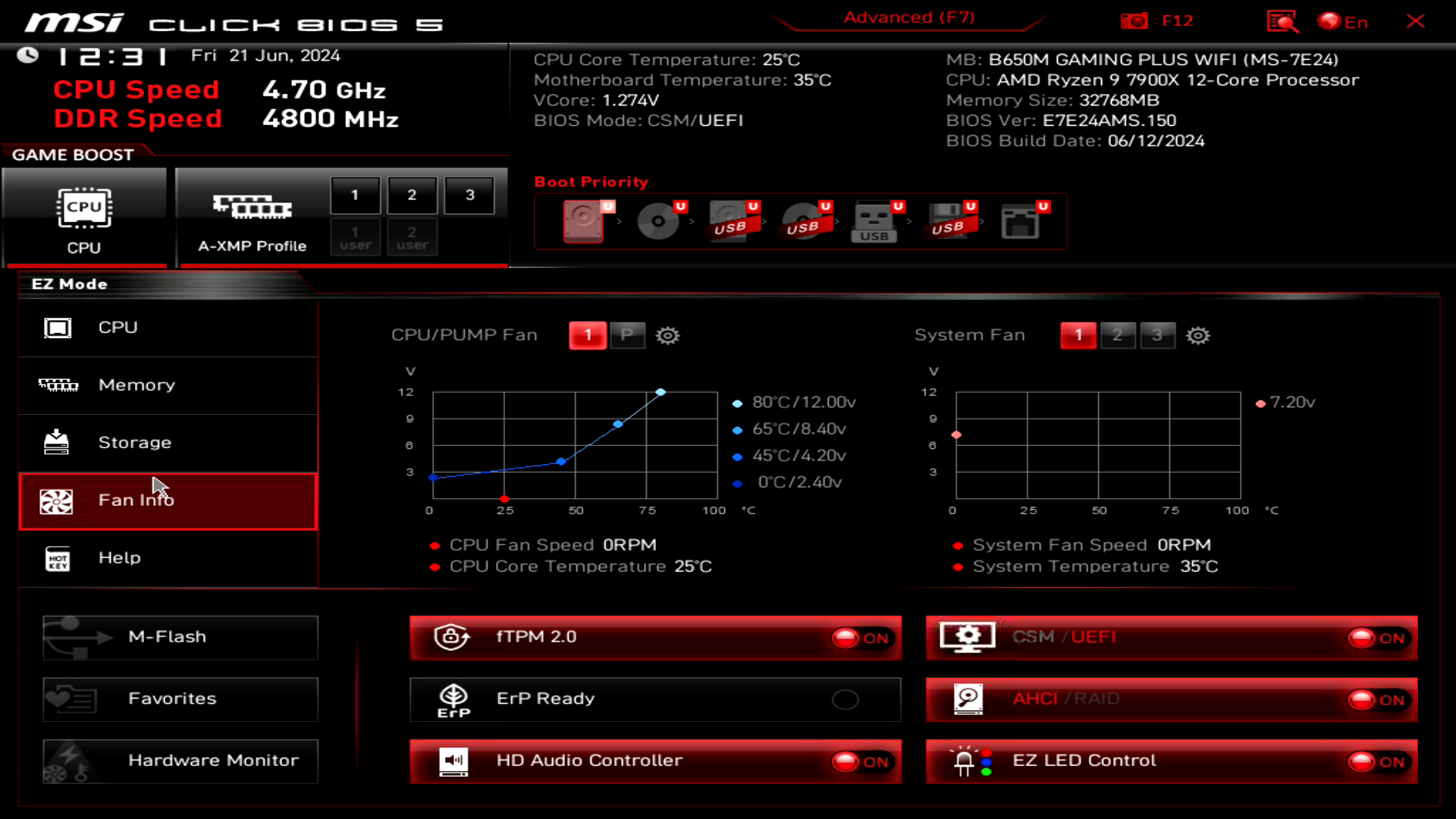

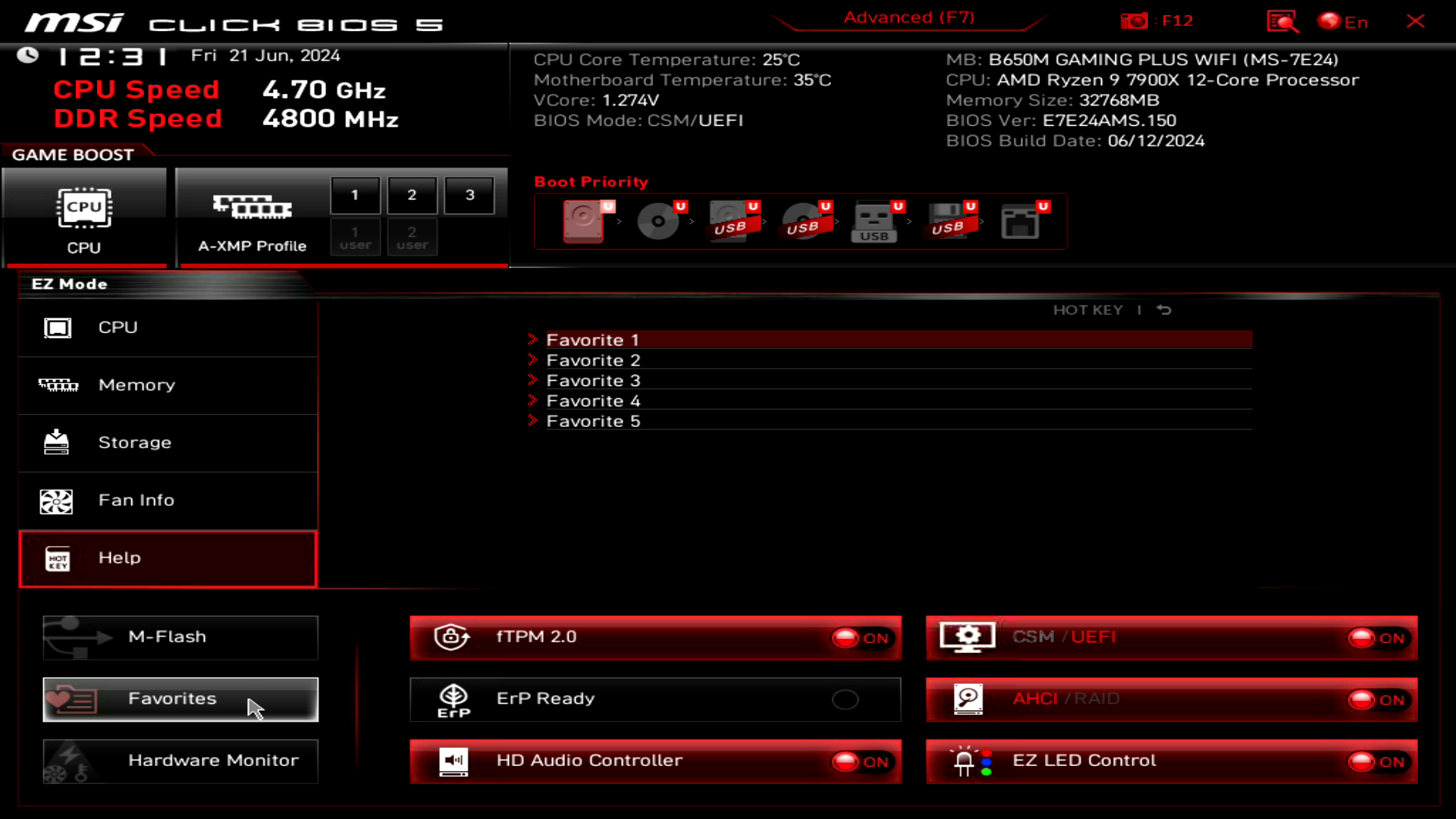

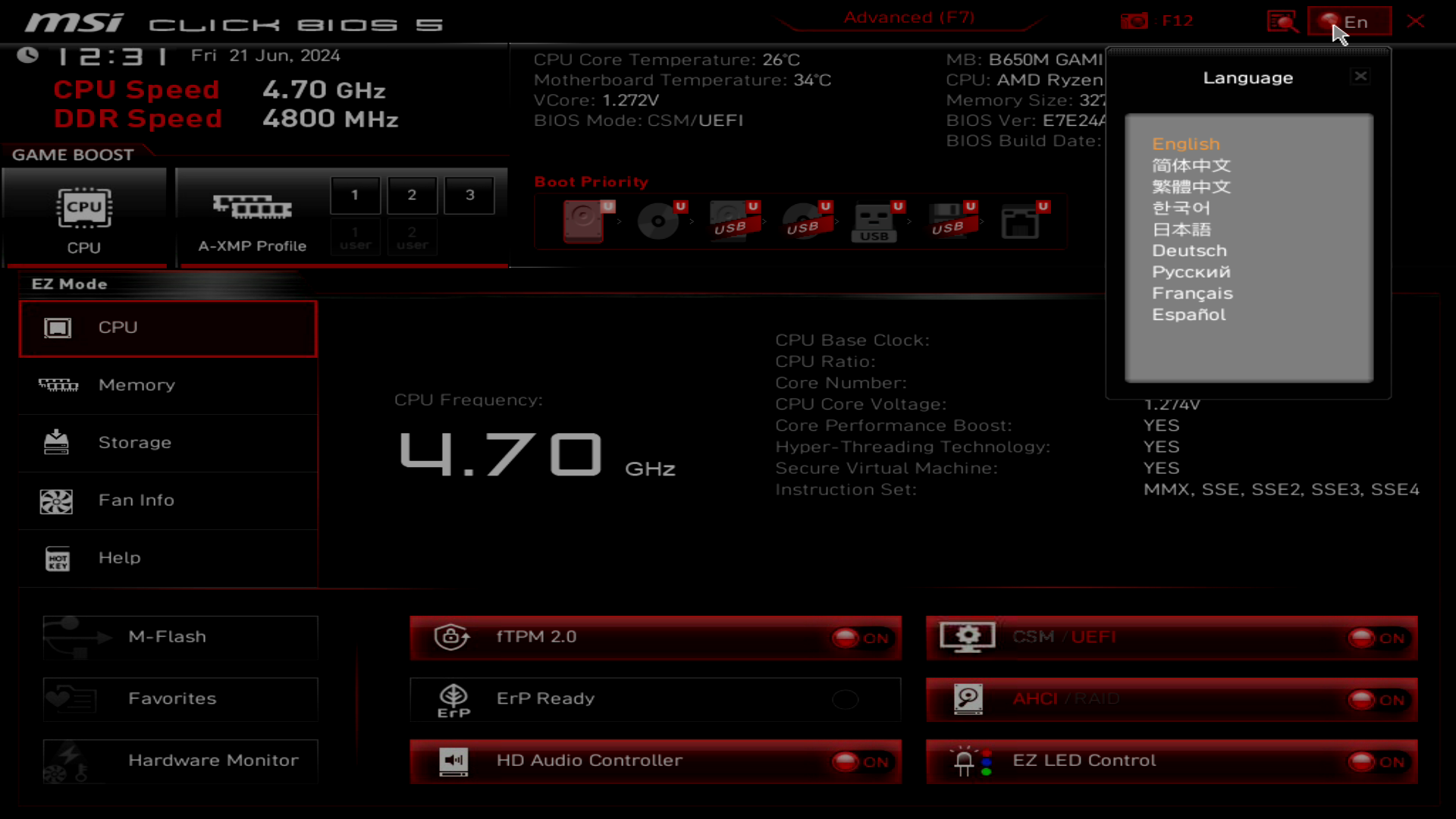

EZ Mode дает возможность получить отчет по главным узлам материнской платы, выбрать системный язык, найти нужный параметр по поиску, установить профиль XMP, установить приоритет загрузки системы с накопителей или сети, настроить кривую оборотов вентиляторов, выбрать режимы работы CSM/UEFI, выключить или активировать ключевые элементы вроде звуковой карты. Также здесь можно открыть любимые пользовательские настройки, перезагрузиться в систему обновления прошивки M-Flash.
Advanced mode предоставляет полный контроль над платой. Этот режим отображения разделен на шесть отдельных секций.

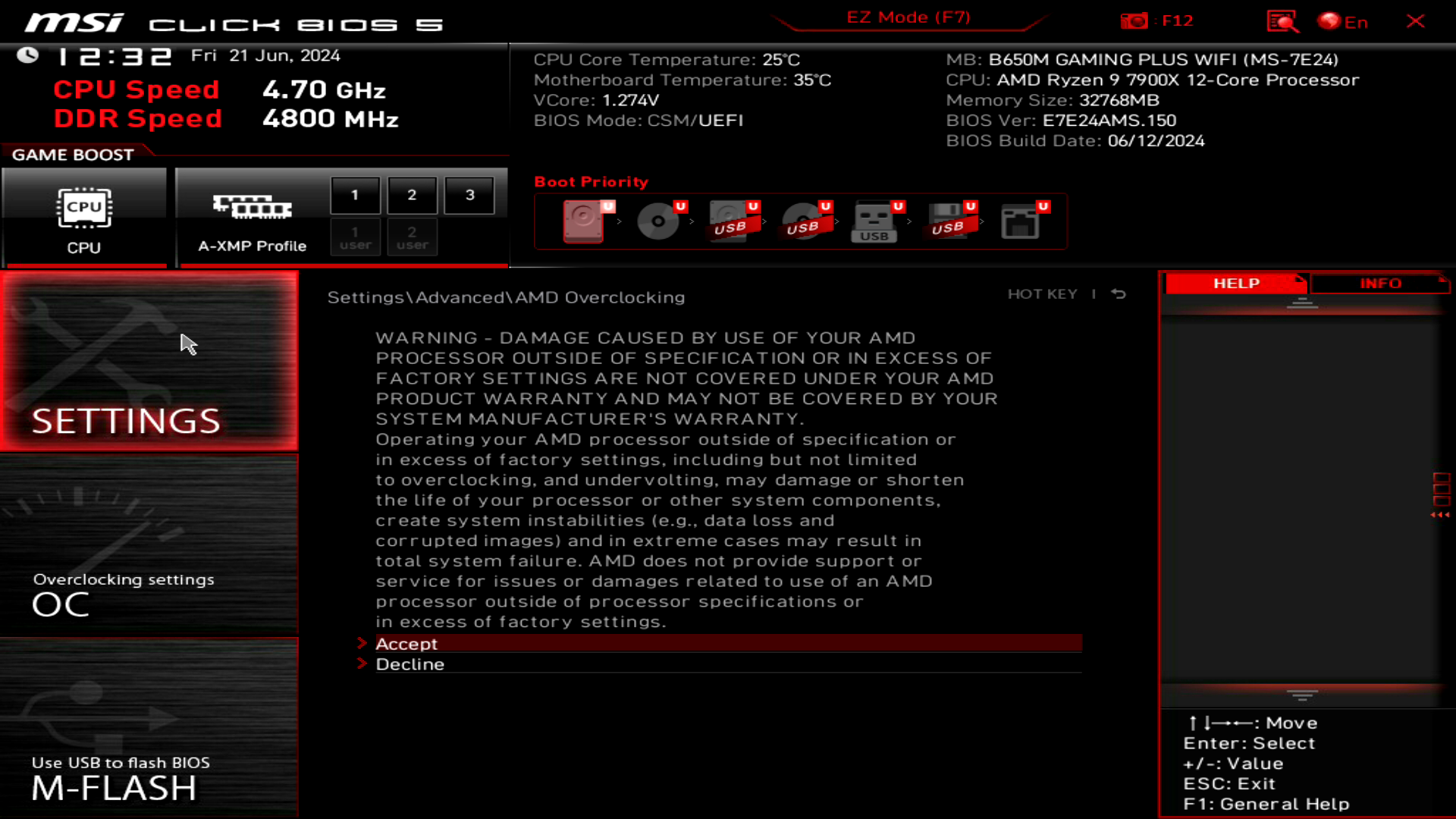

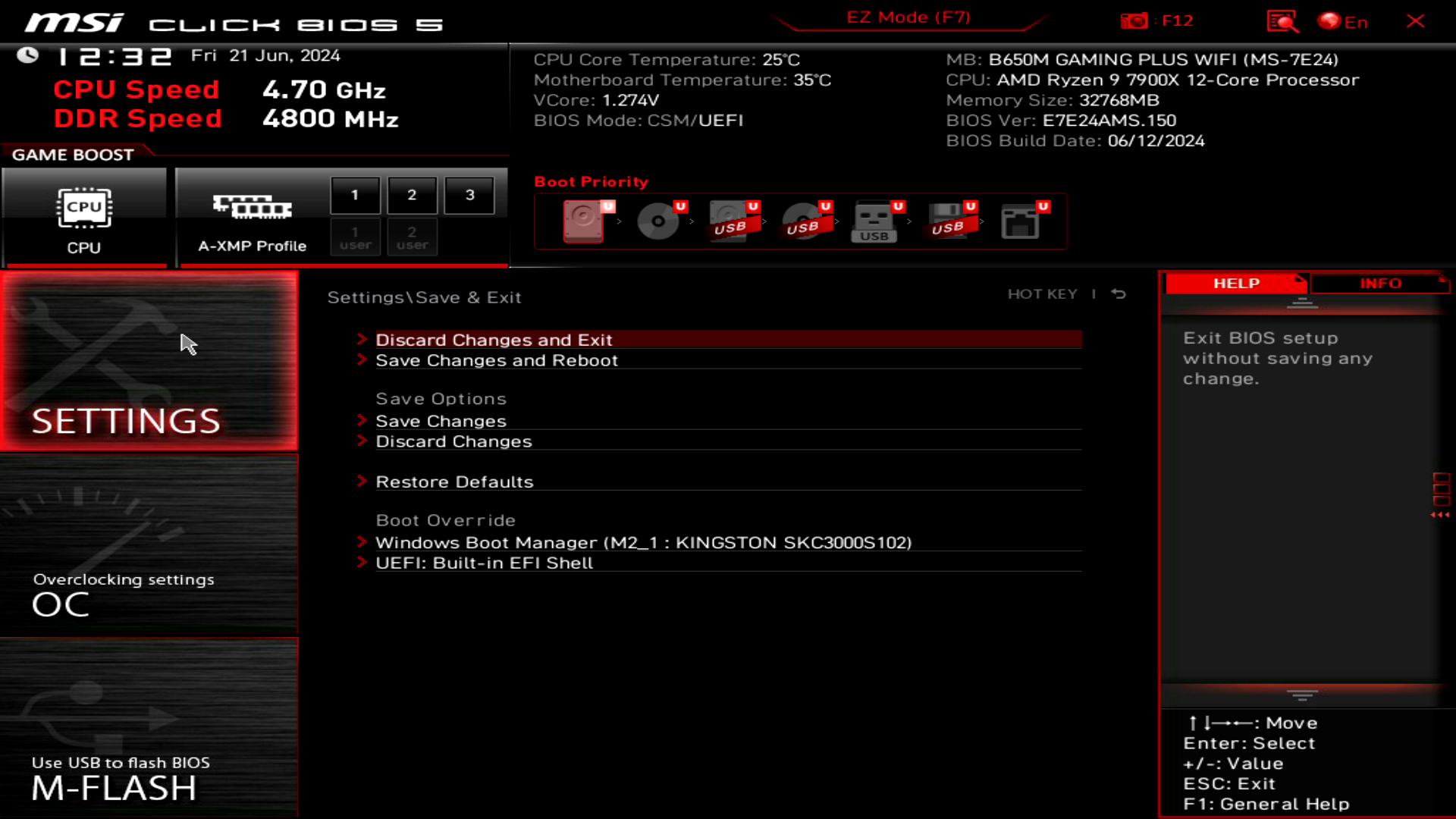

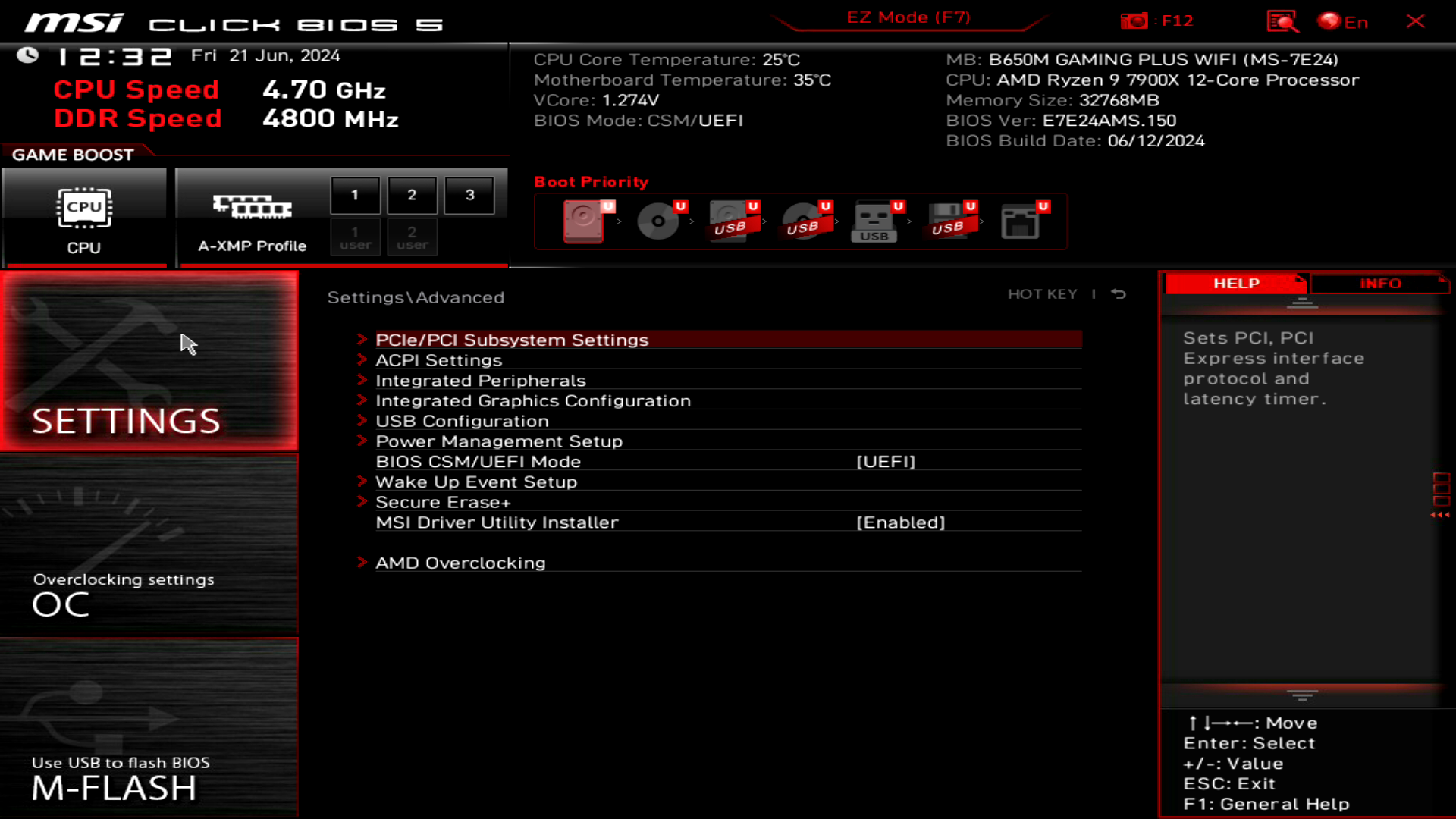

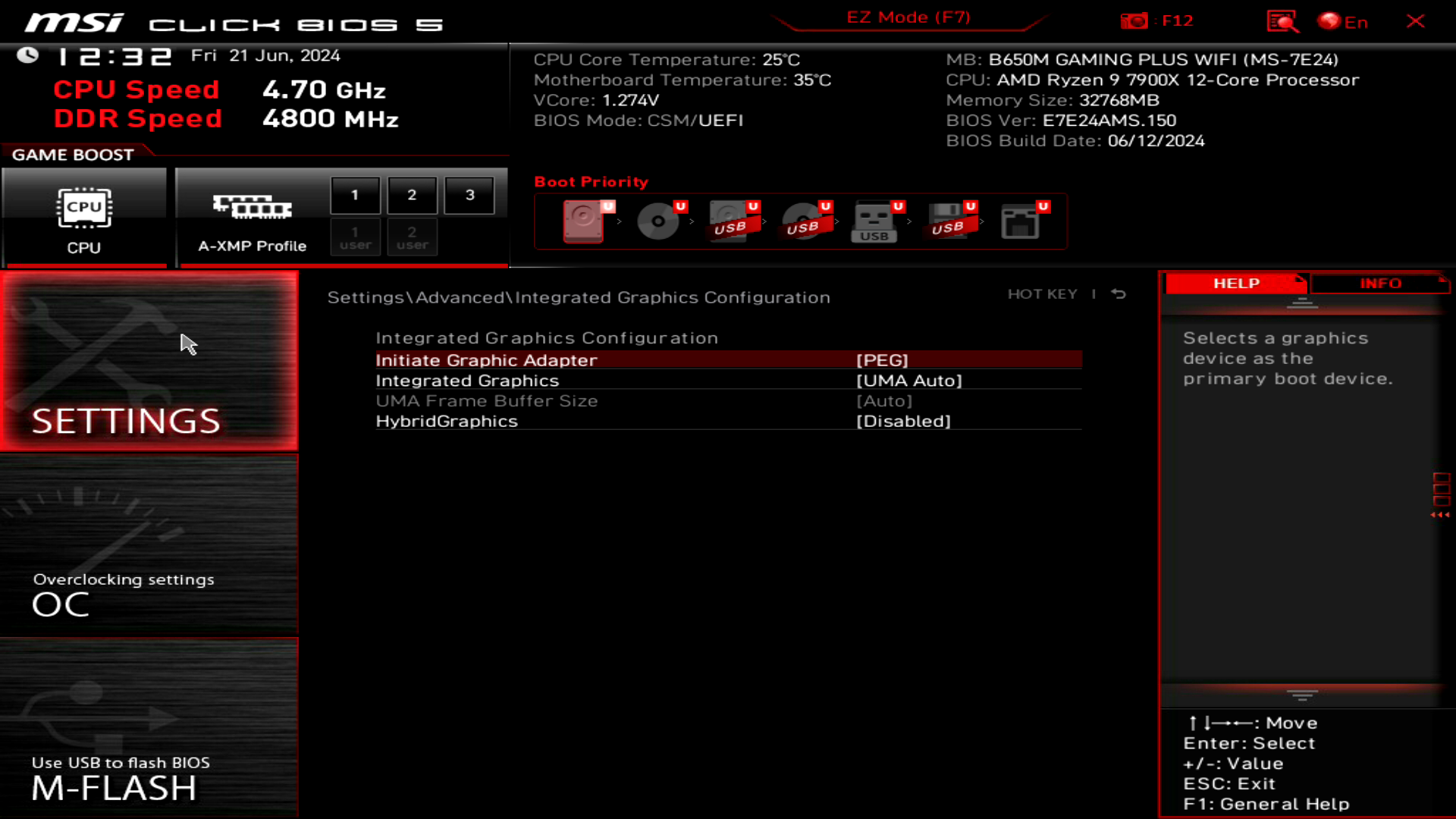

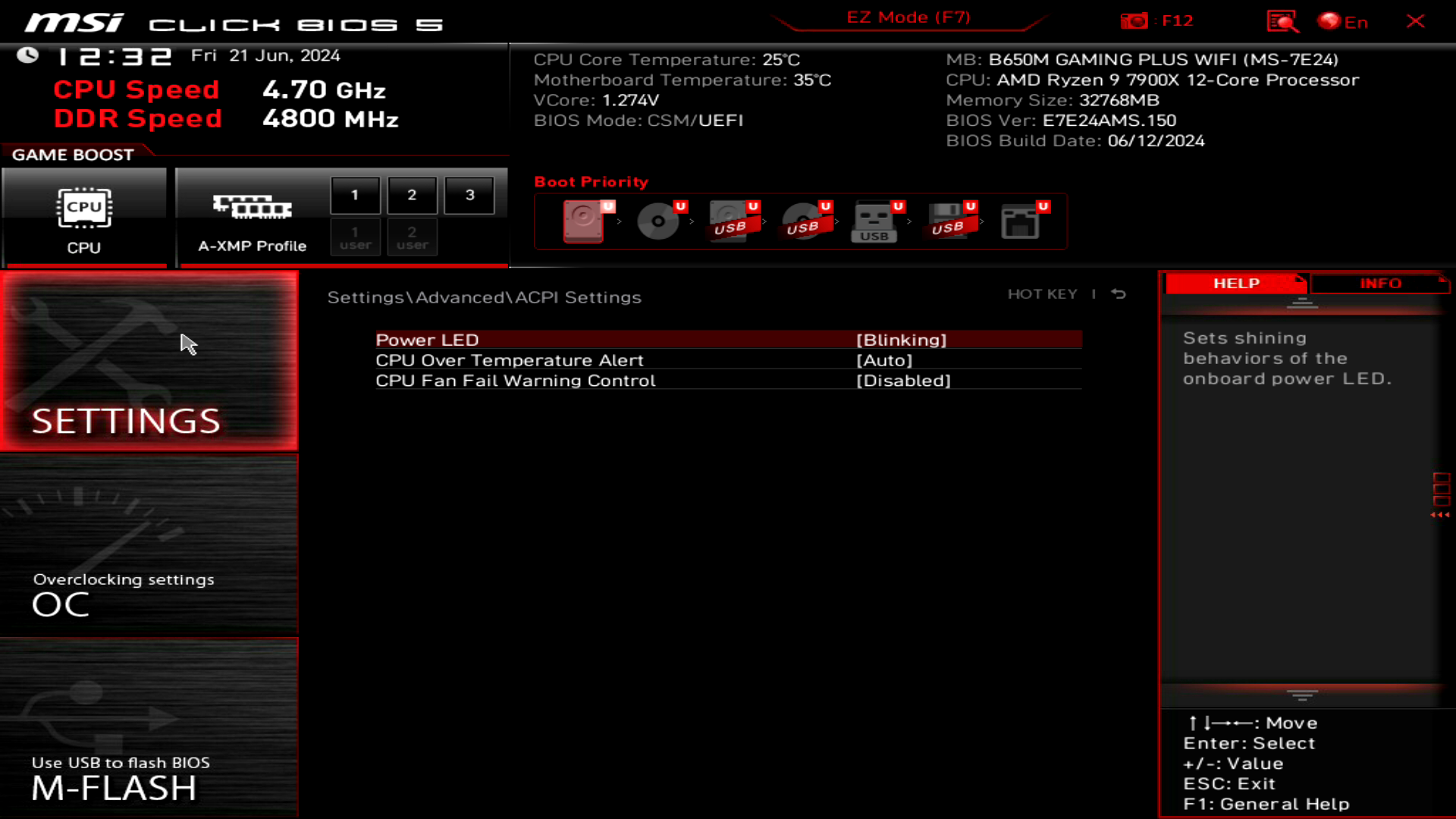

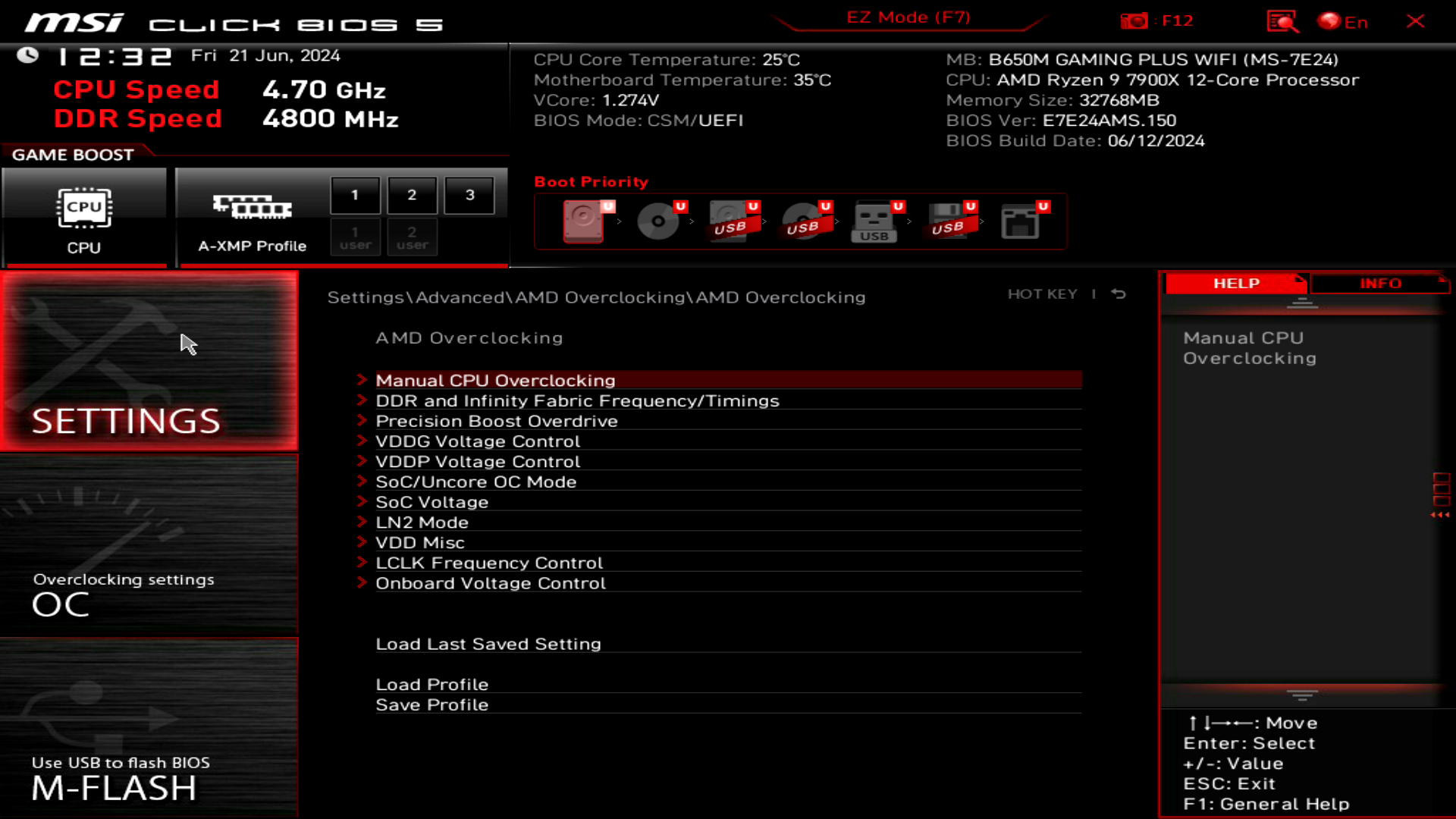

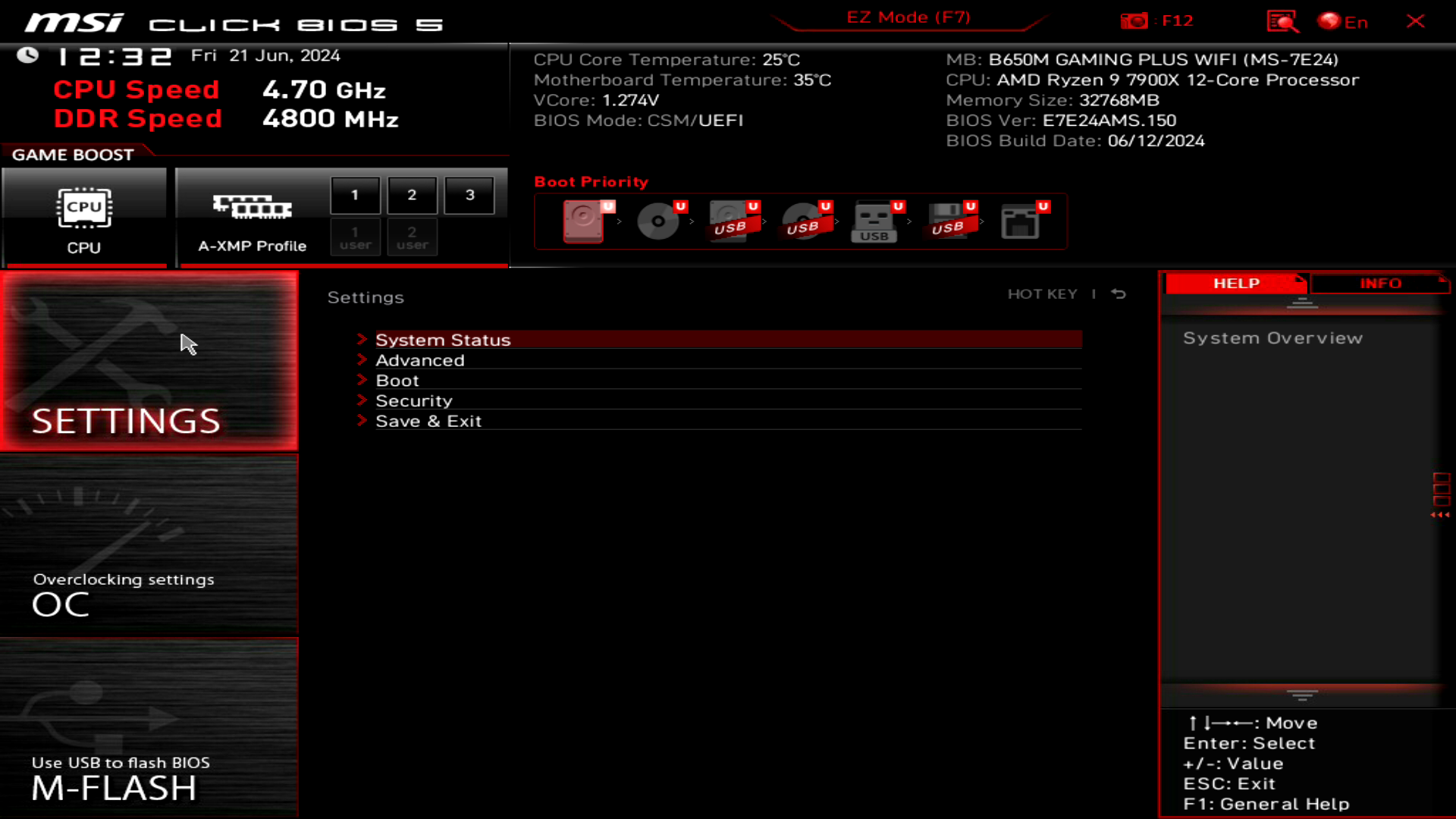

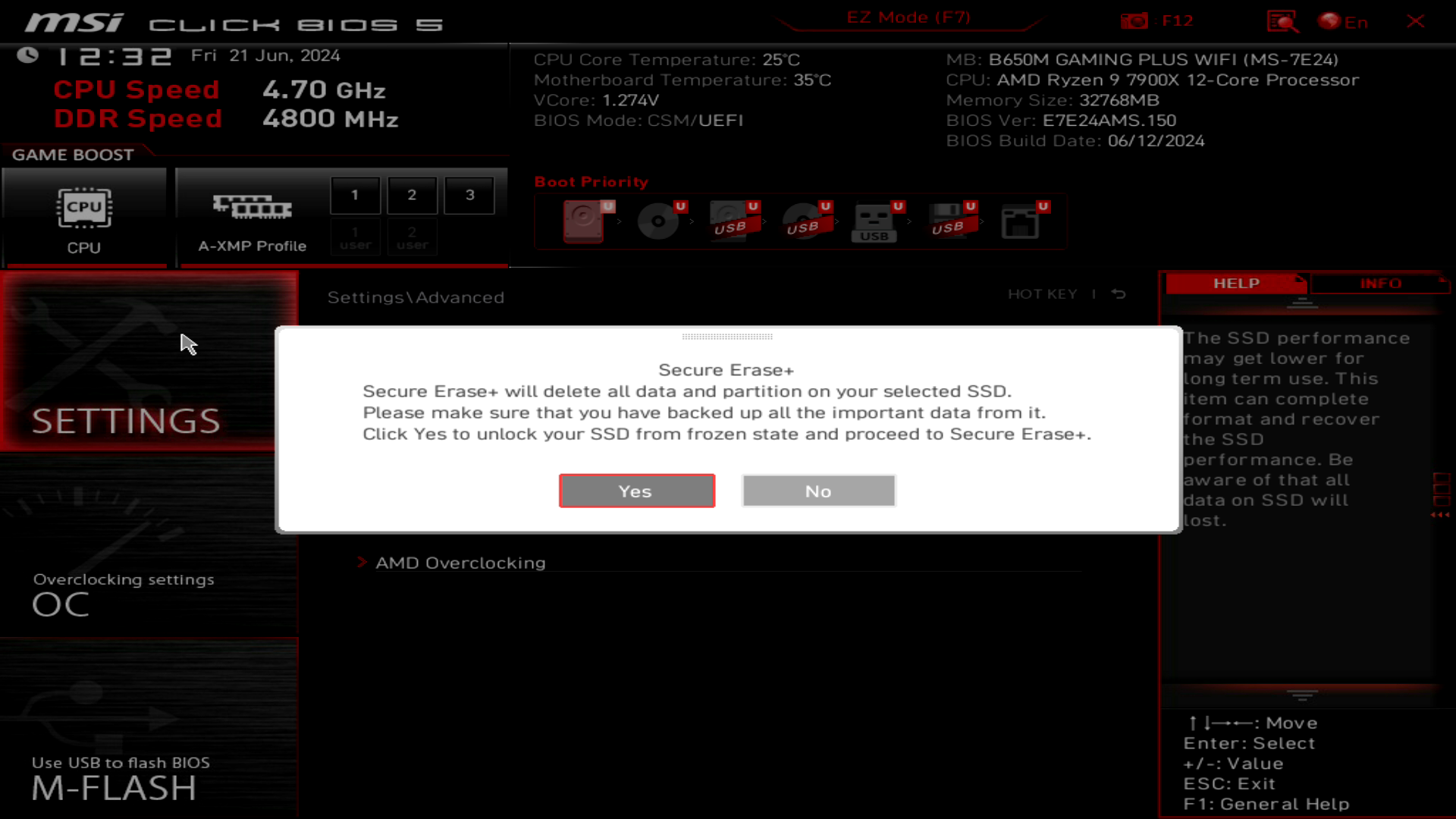

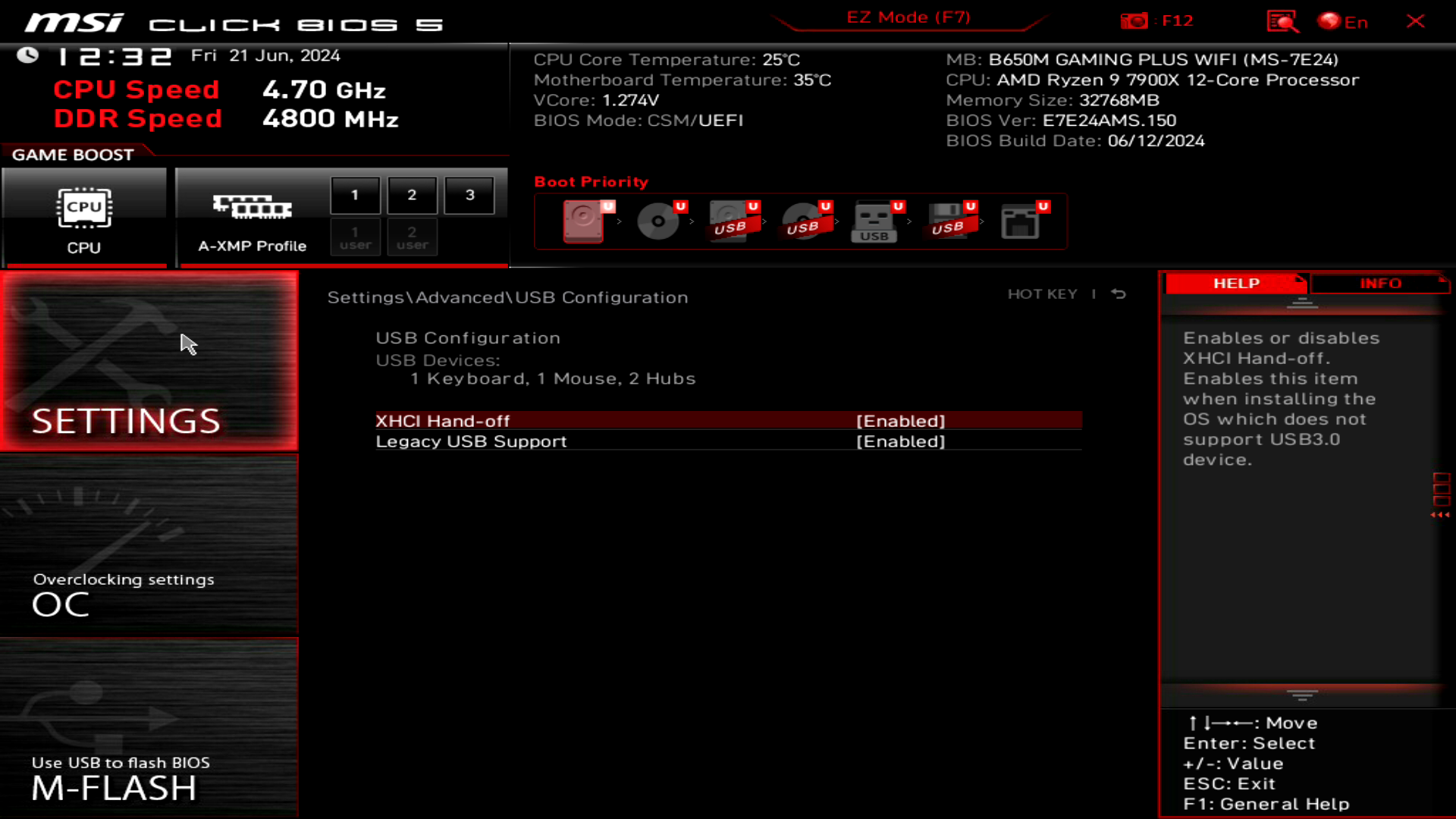

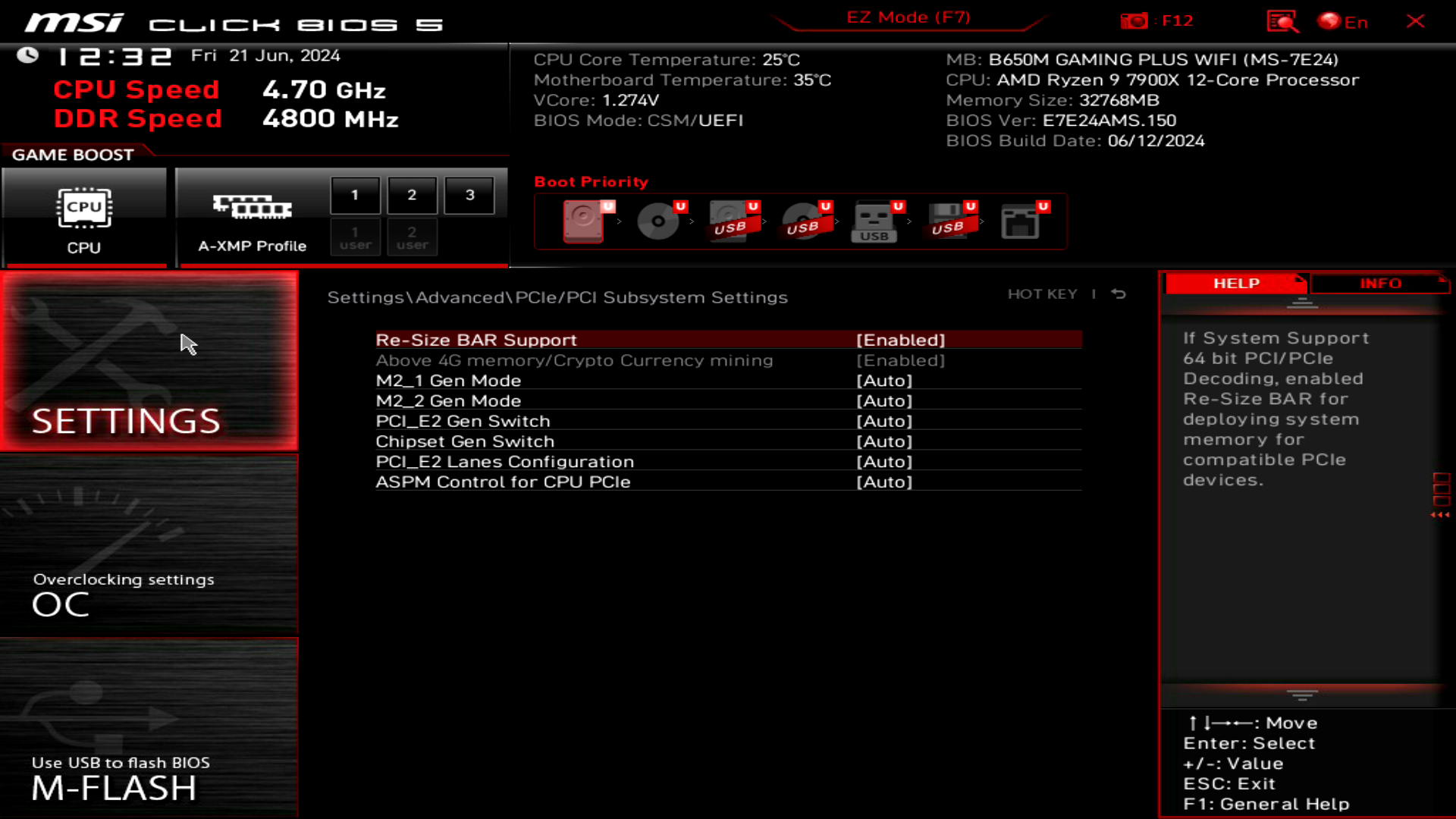

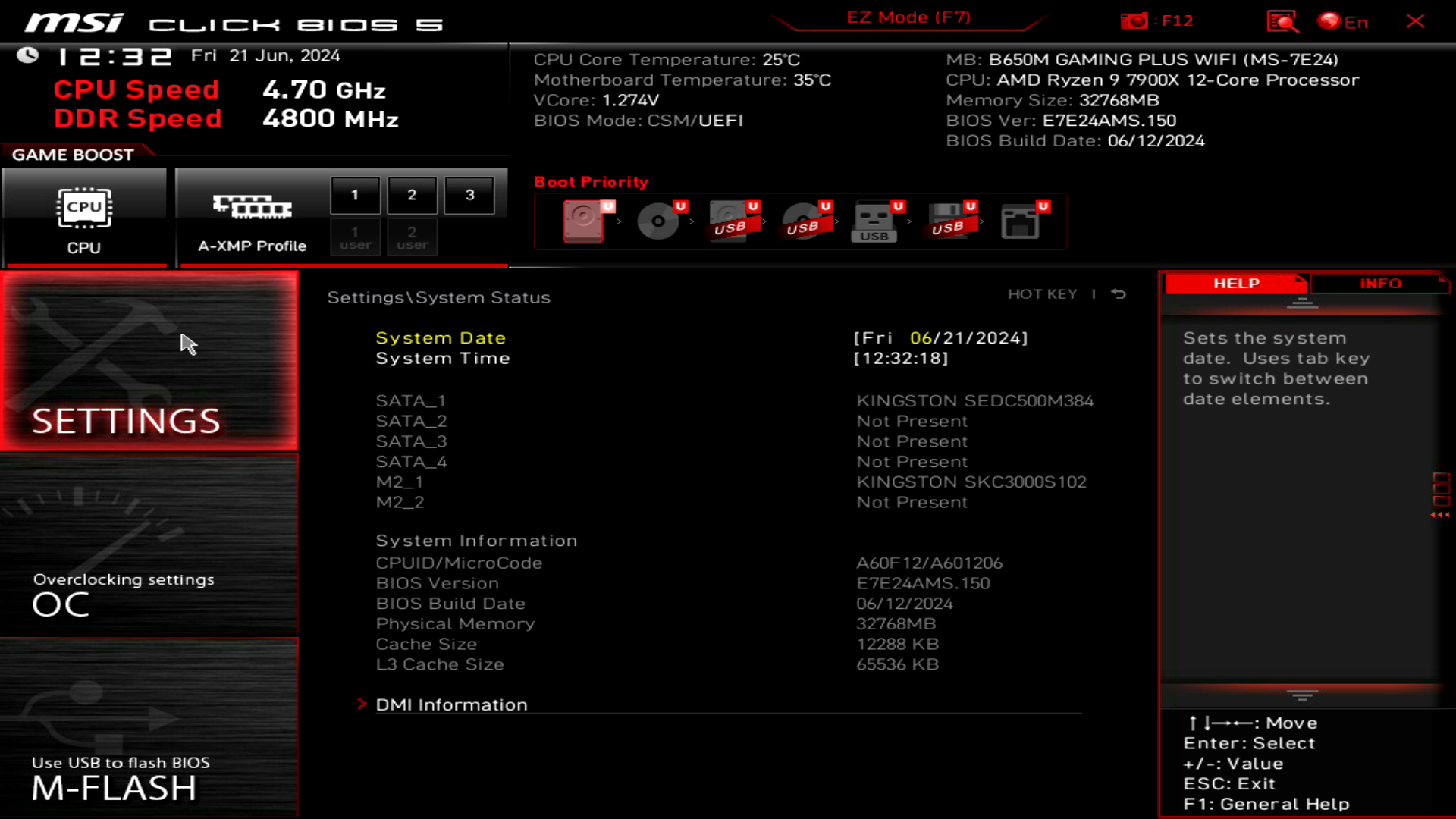

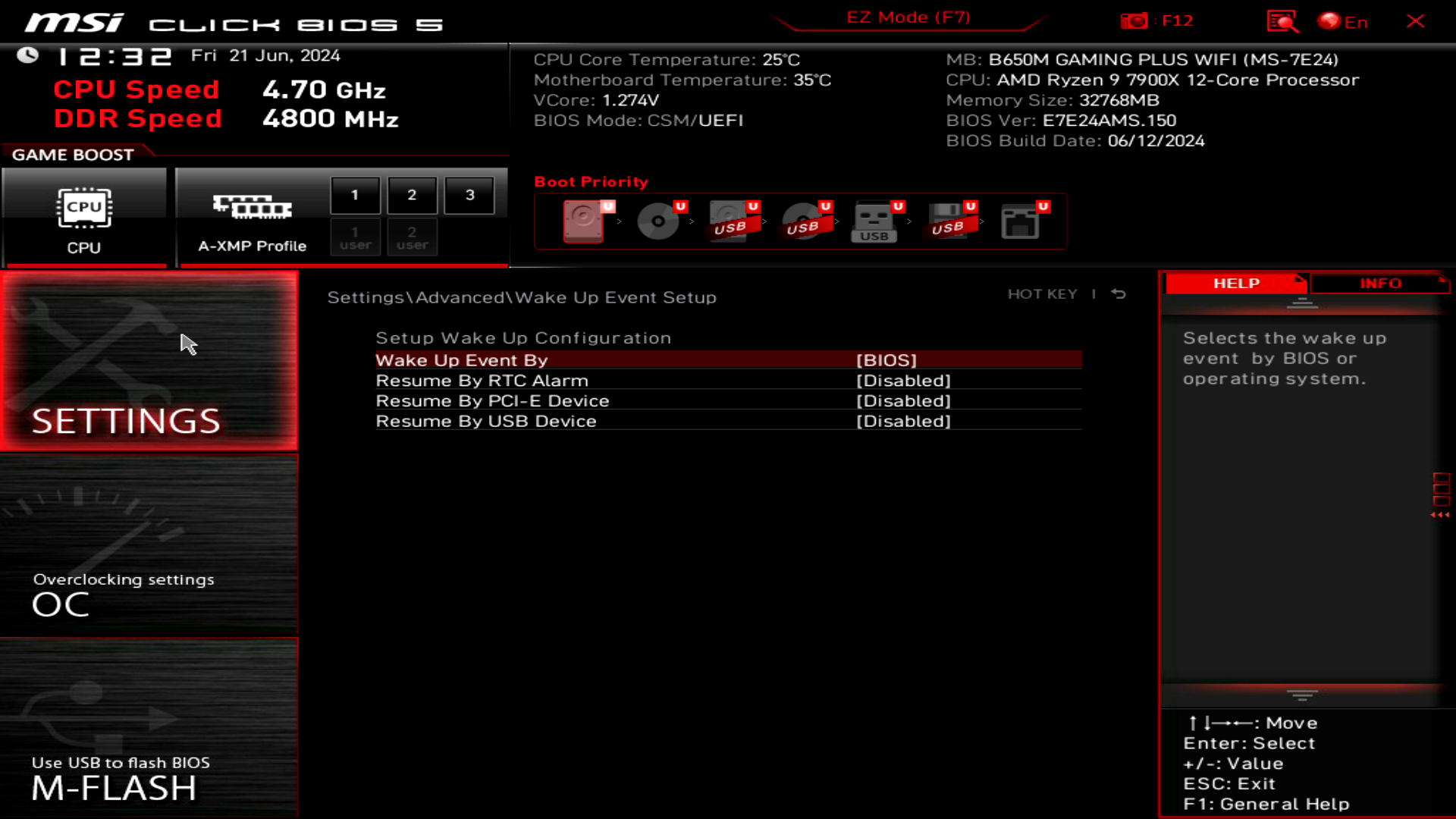

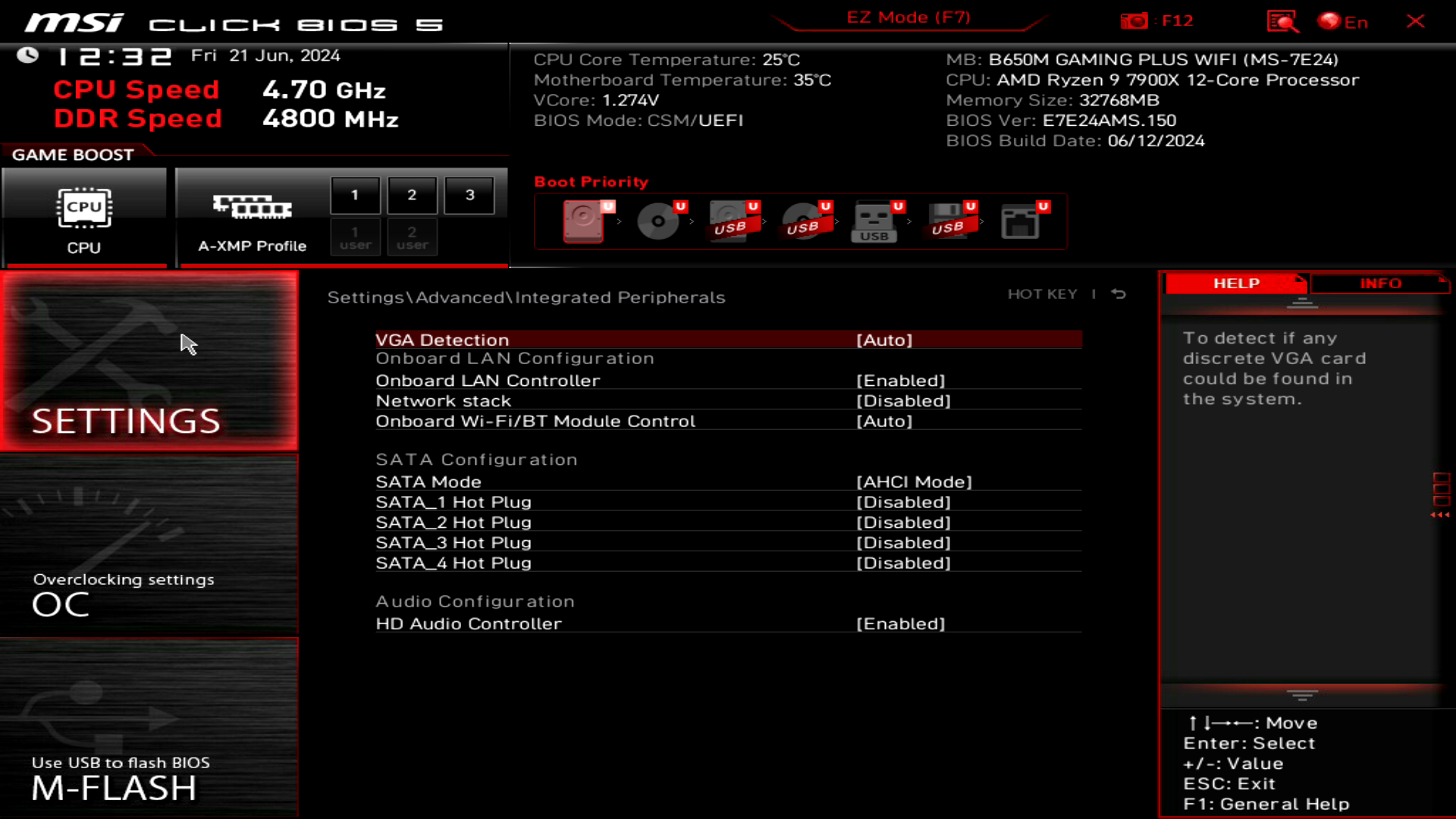

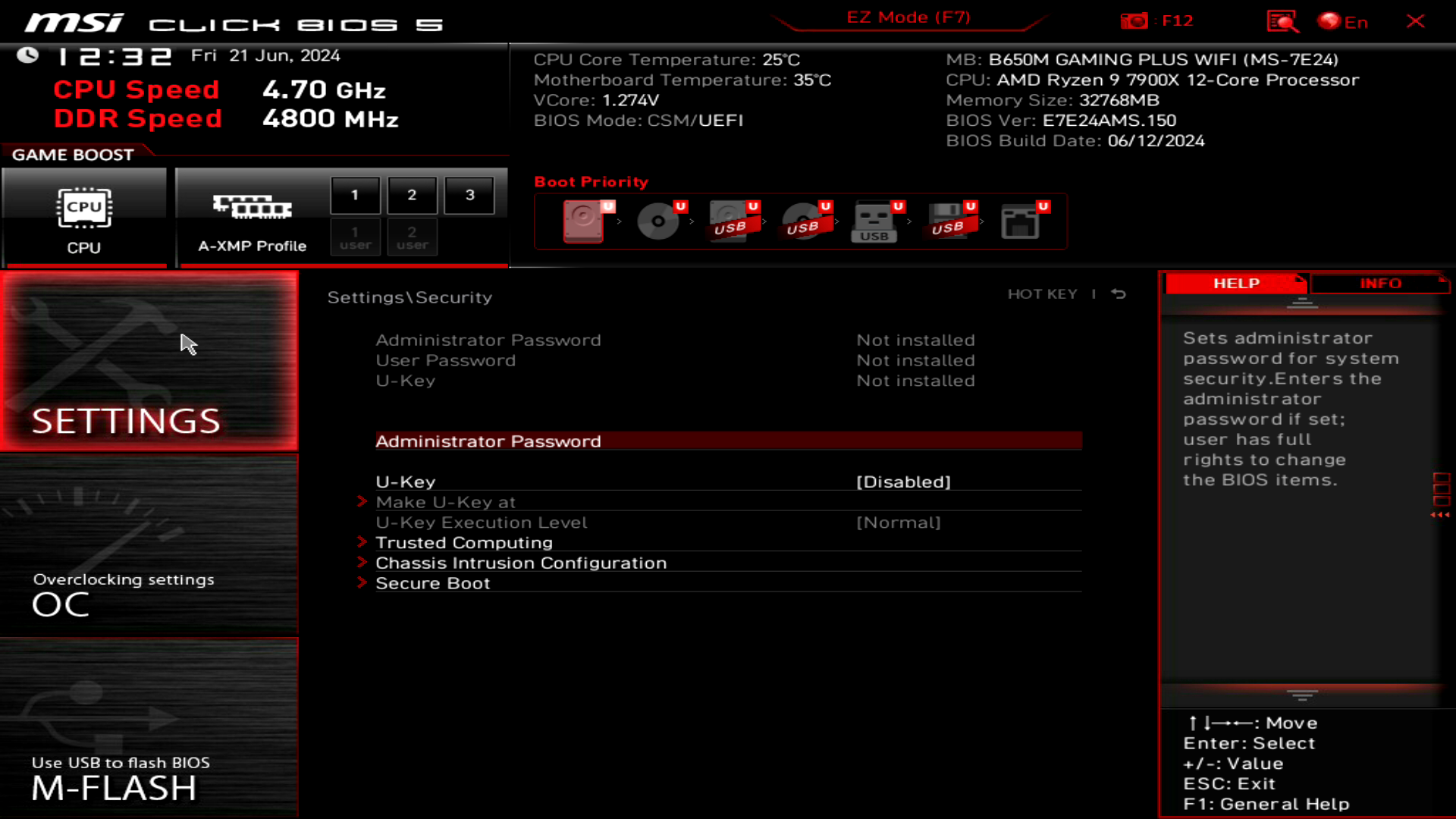

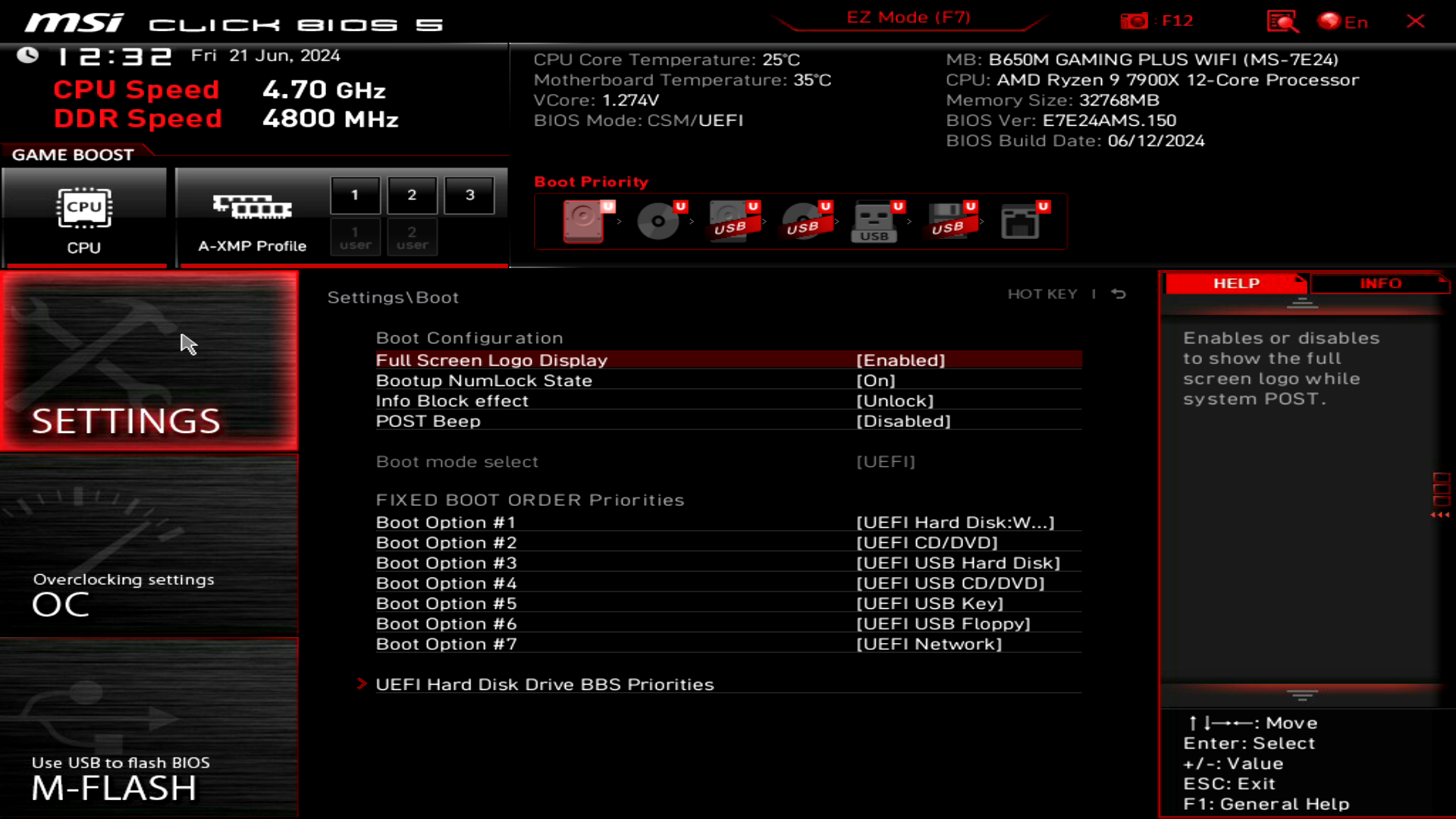

Секция Settings позволяет задать системное время, настроить интегрированную видеокарту и функцию Multi-Monitor в случае наличия видеоядра в процессоре, задать приоритет загрузки системы с накопителей или сети, настроить RAID, безопасность, работу CSM, интерфейсные скорости и их линии. Также оттуда можно вызвать функцию Secure Erase+. Здесь же можно установить типовые настройки, сохранить/отменить изменения, а также выбрать другой накопитель для загрузки вне стандартного порядка загрузки. Здесь также находится суб-меню AMD Overclocking.

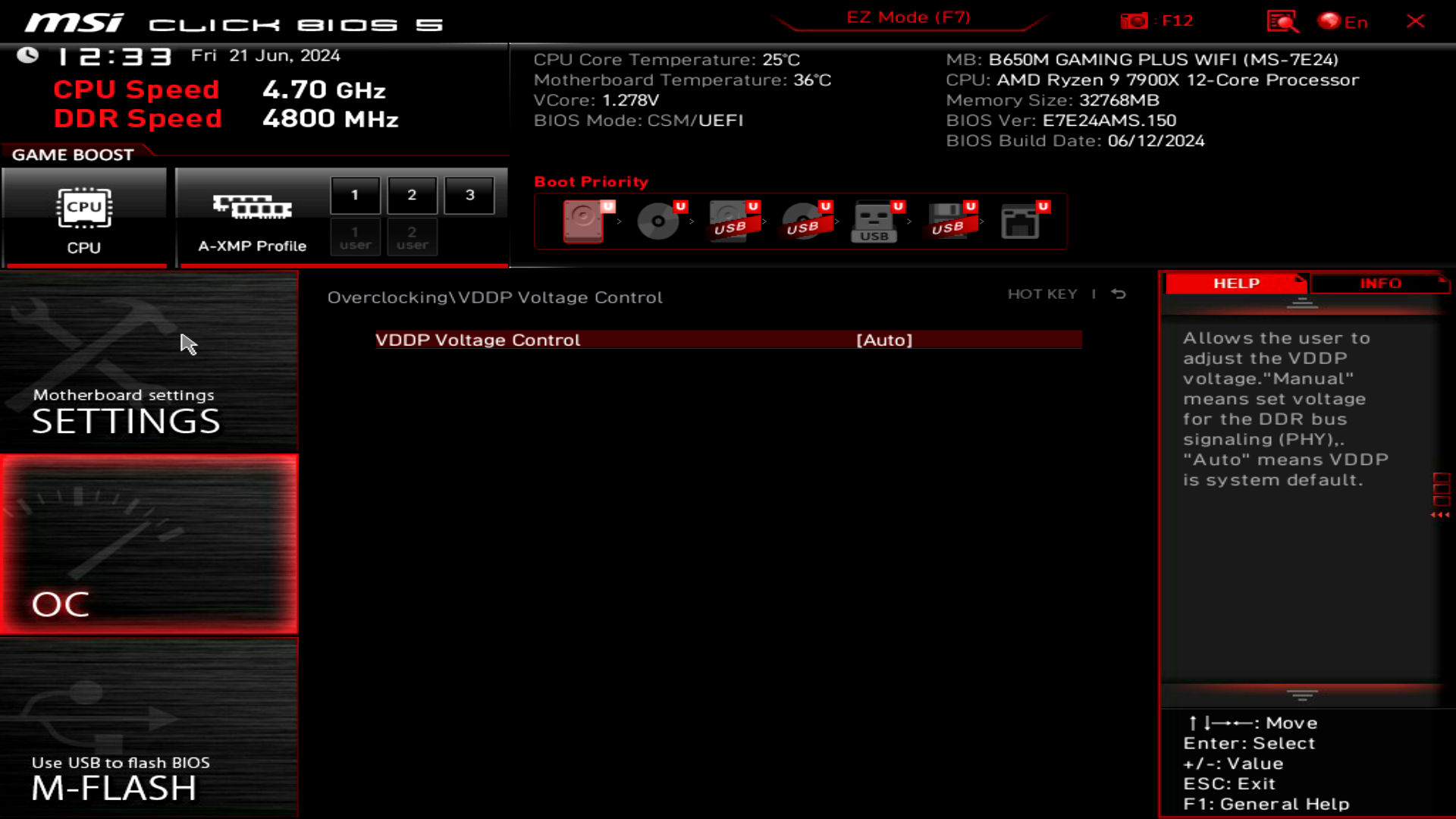

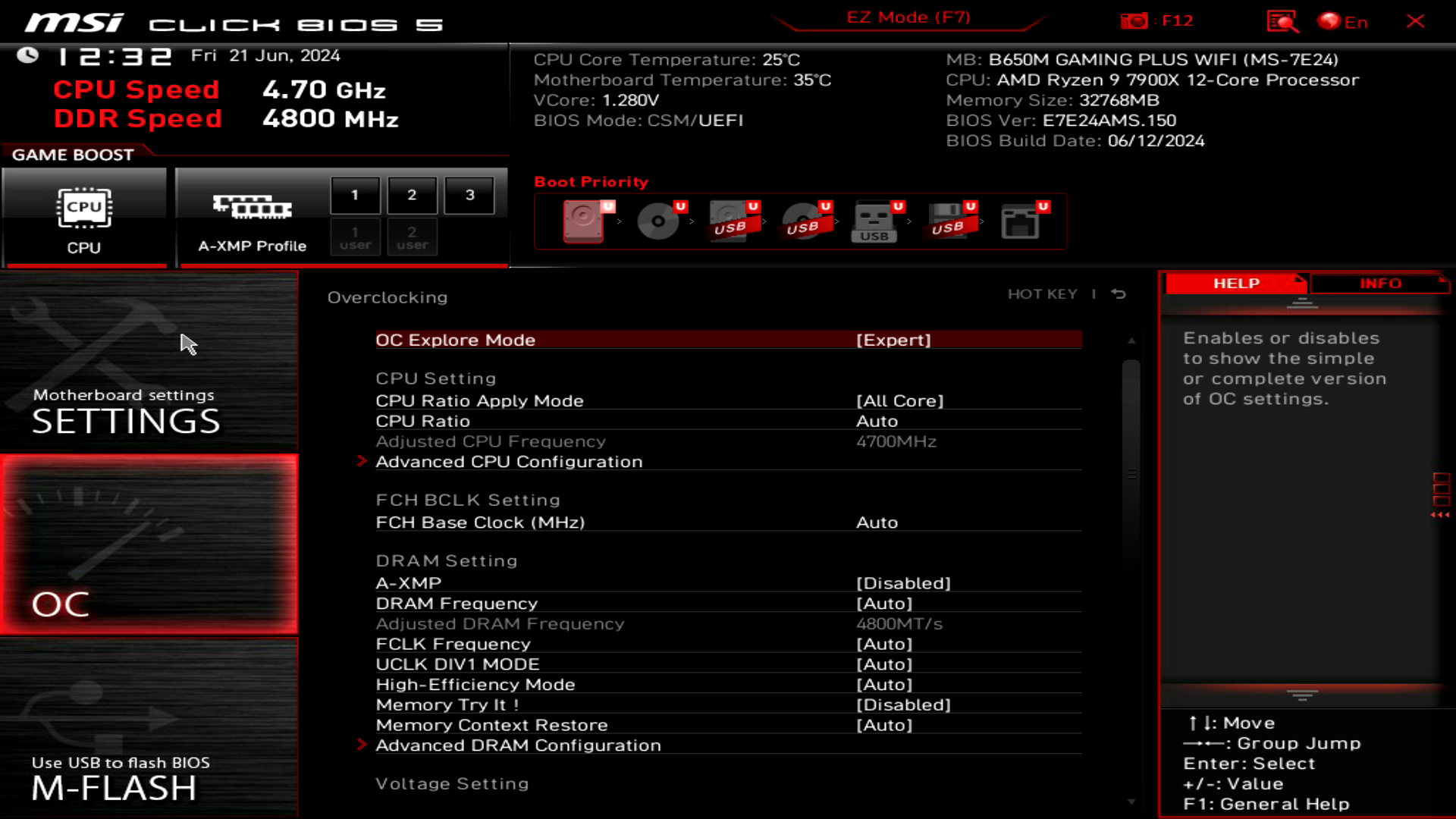

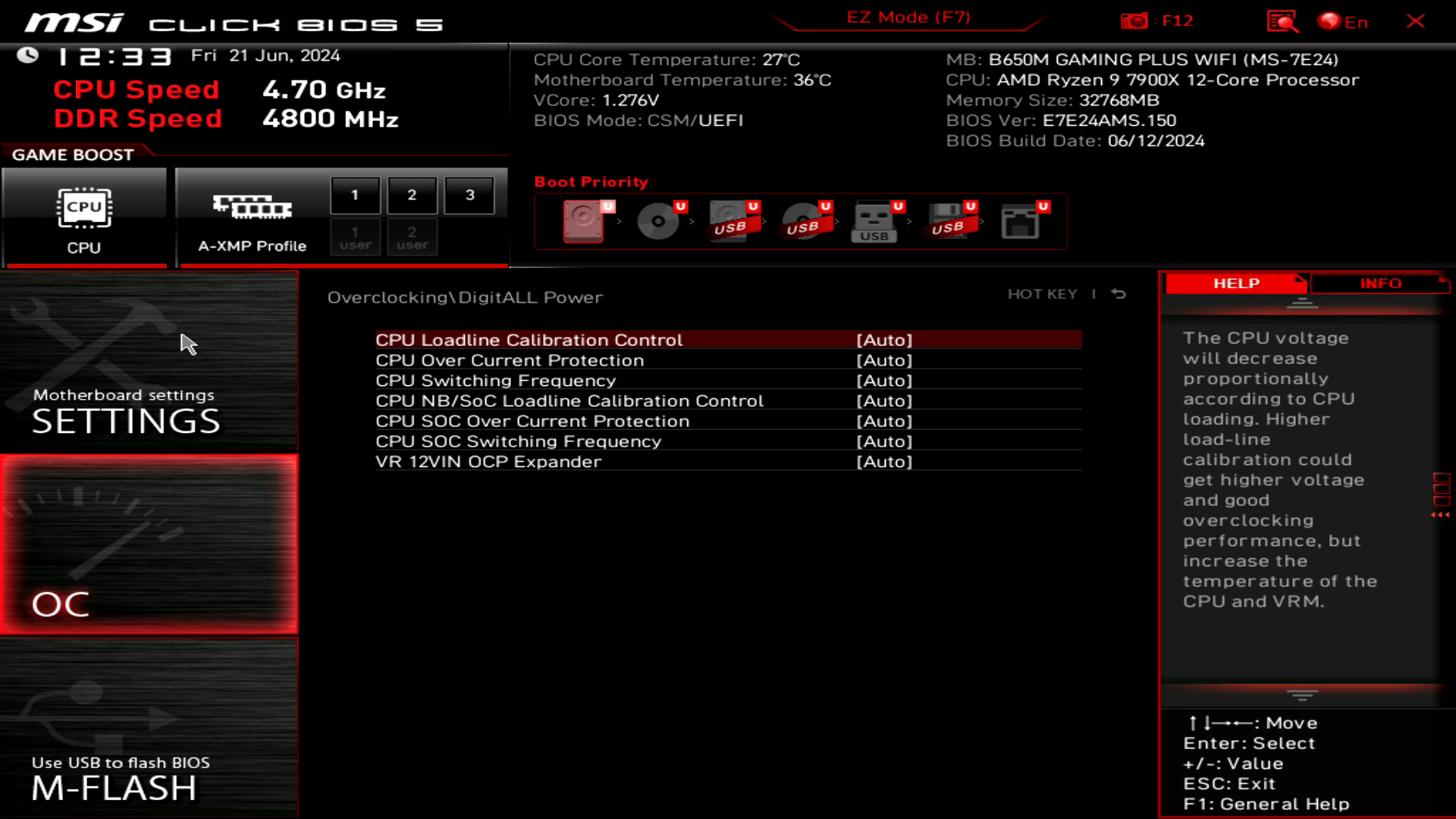

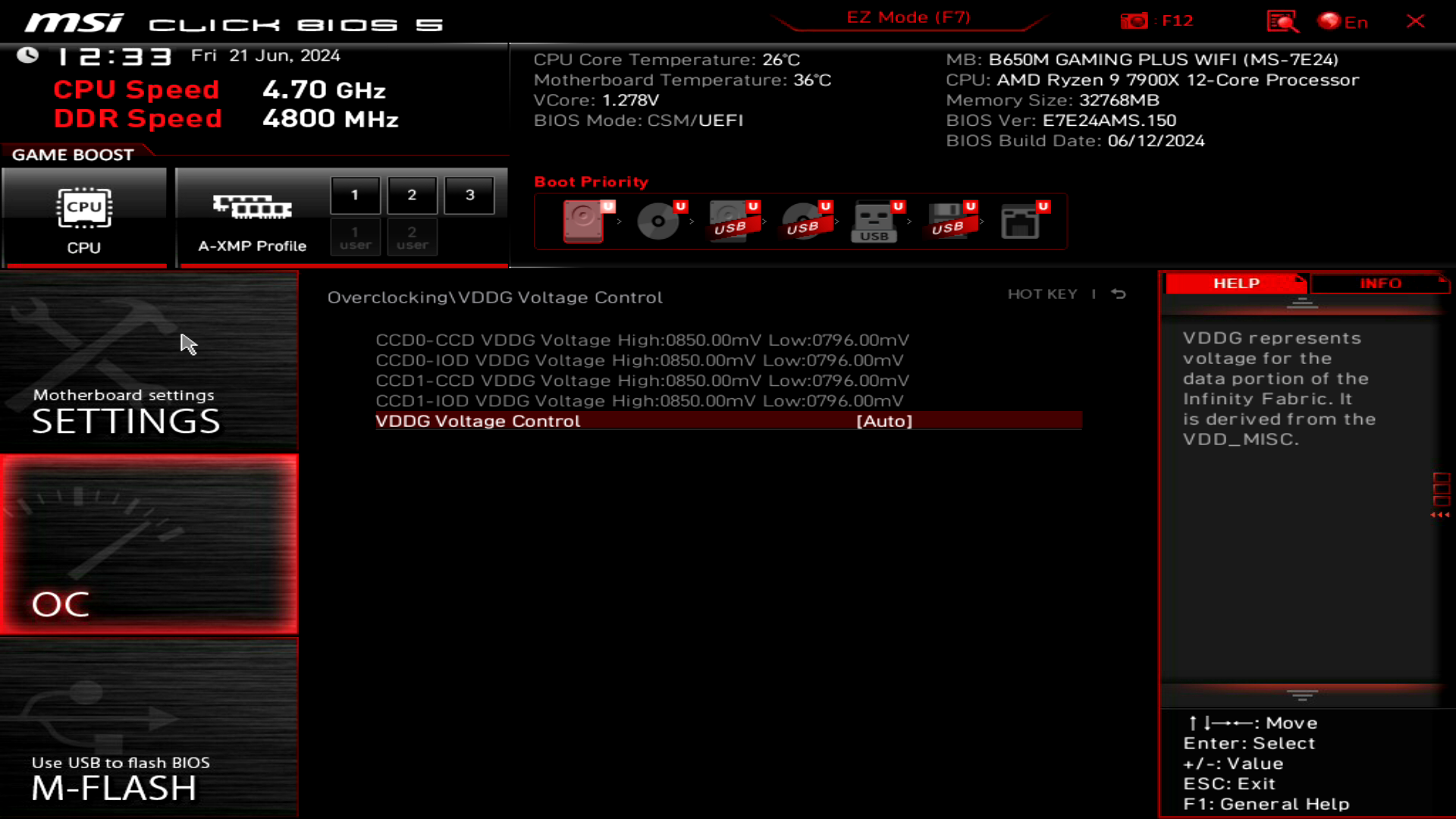

Вкладка OC может отображаться в режимах Normal и Expert. Как несложно догадаться — полная функциональность доступна именно во втором.

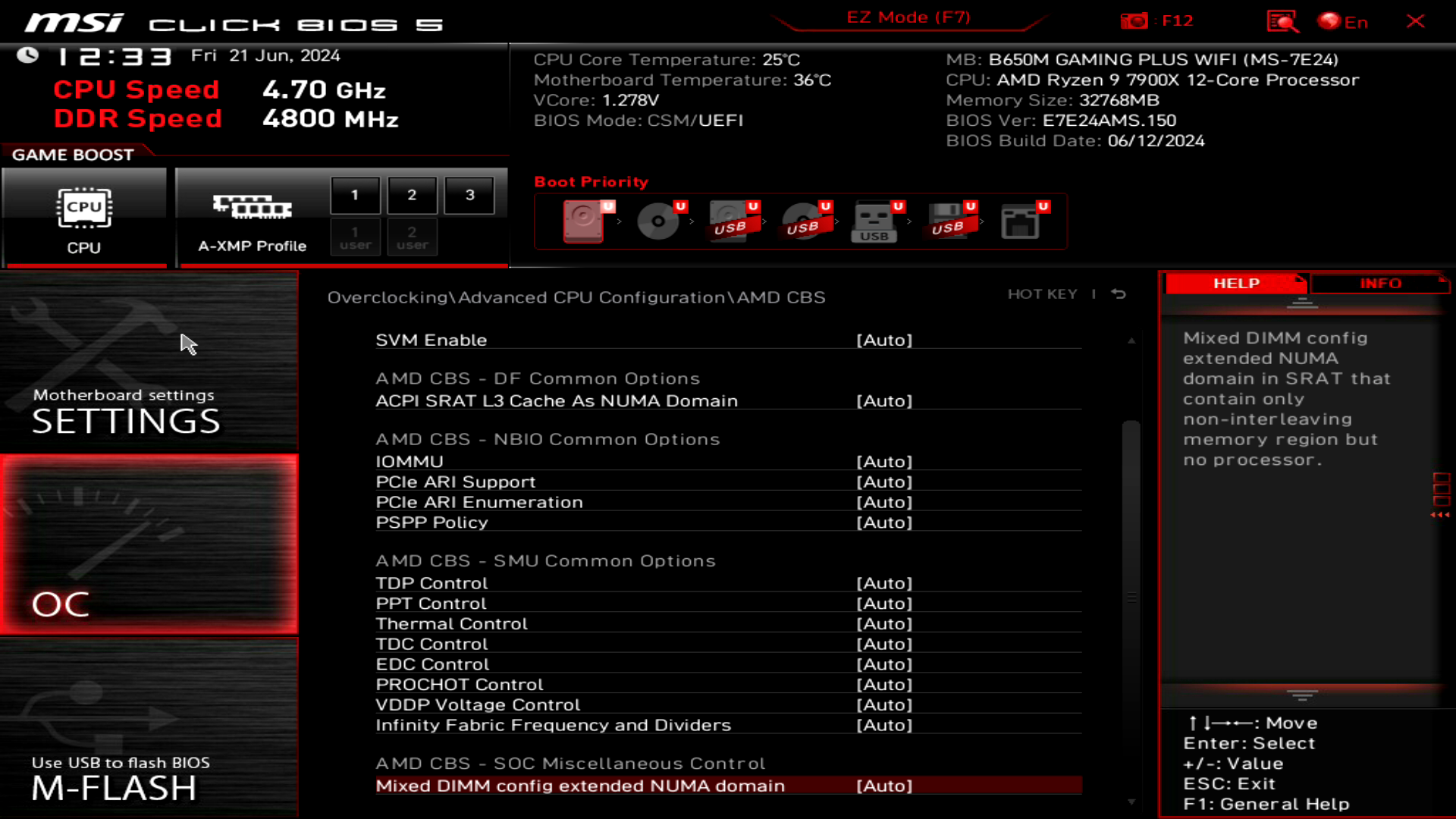

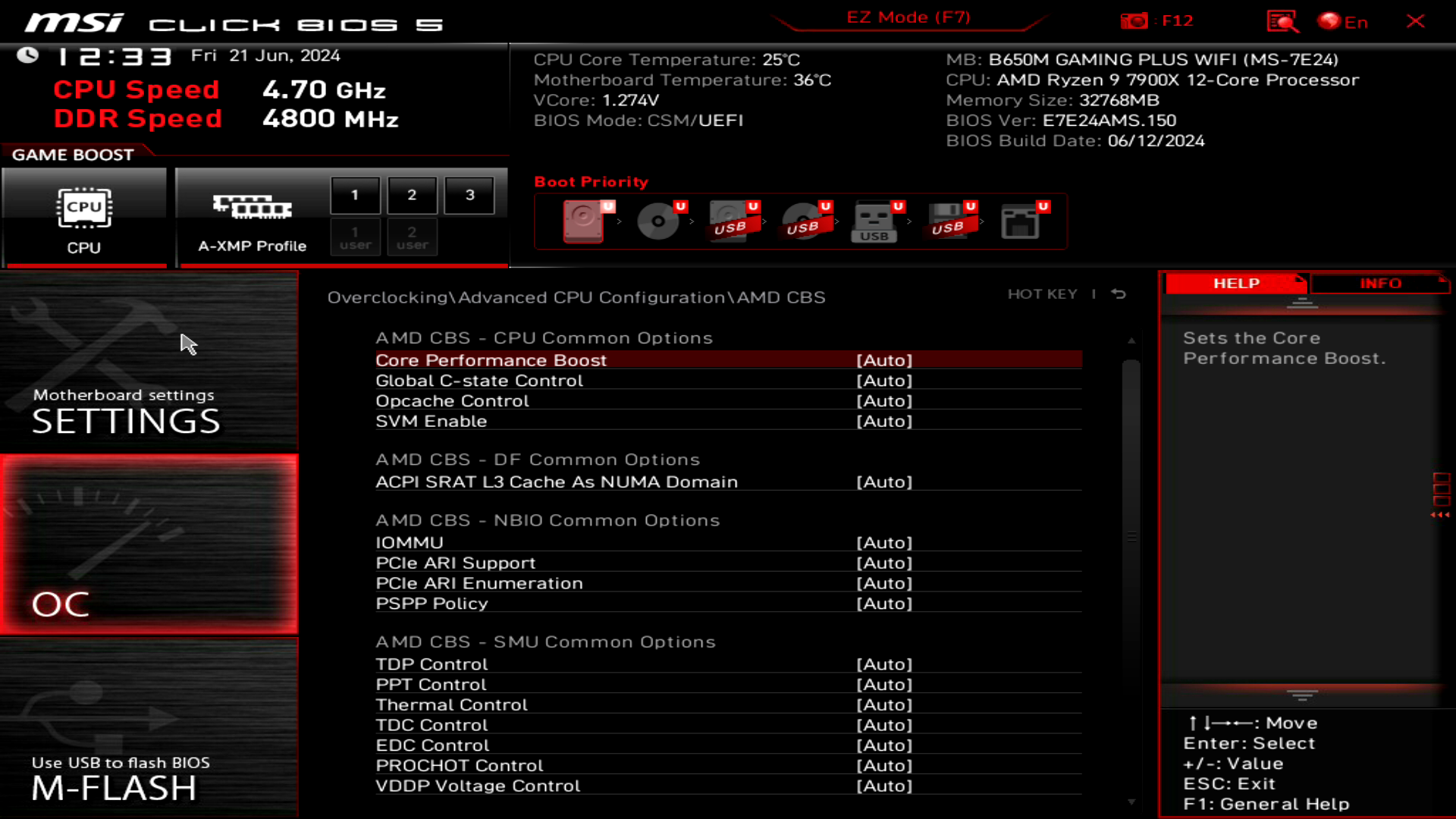

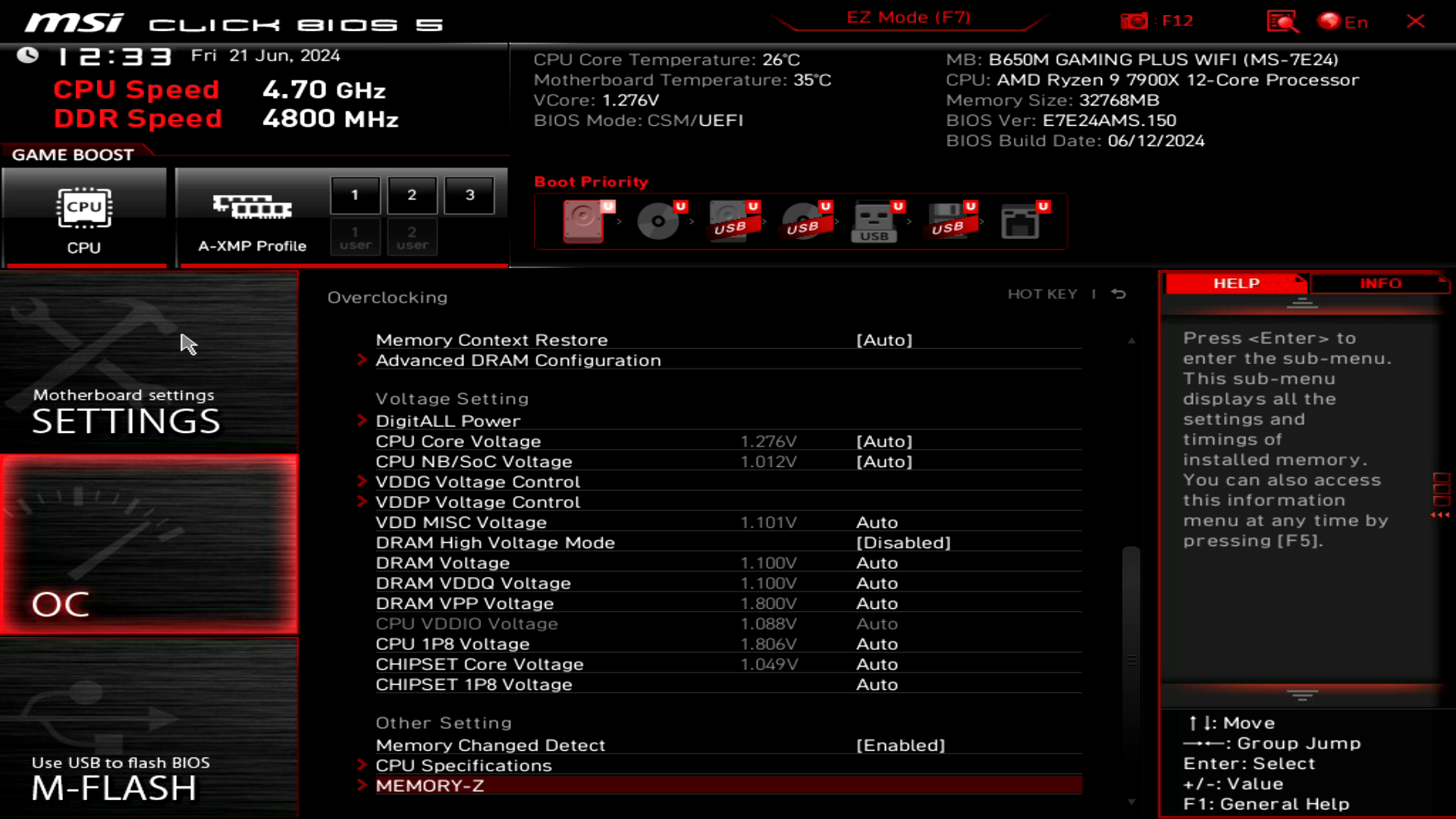

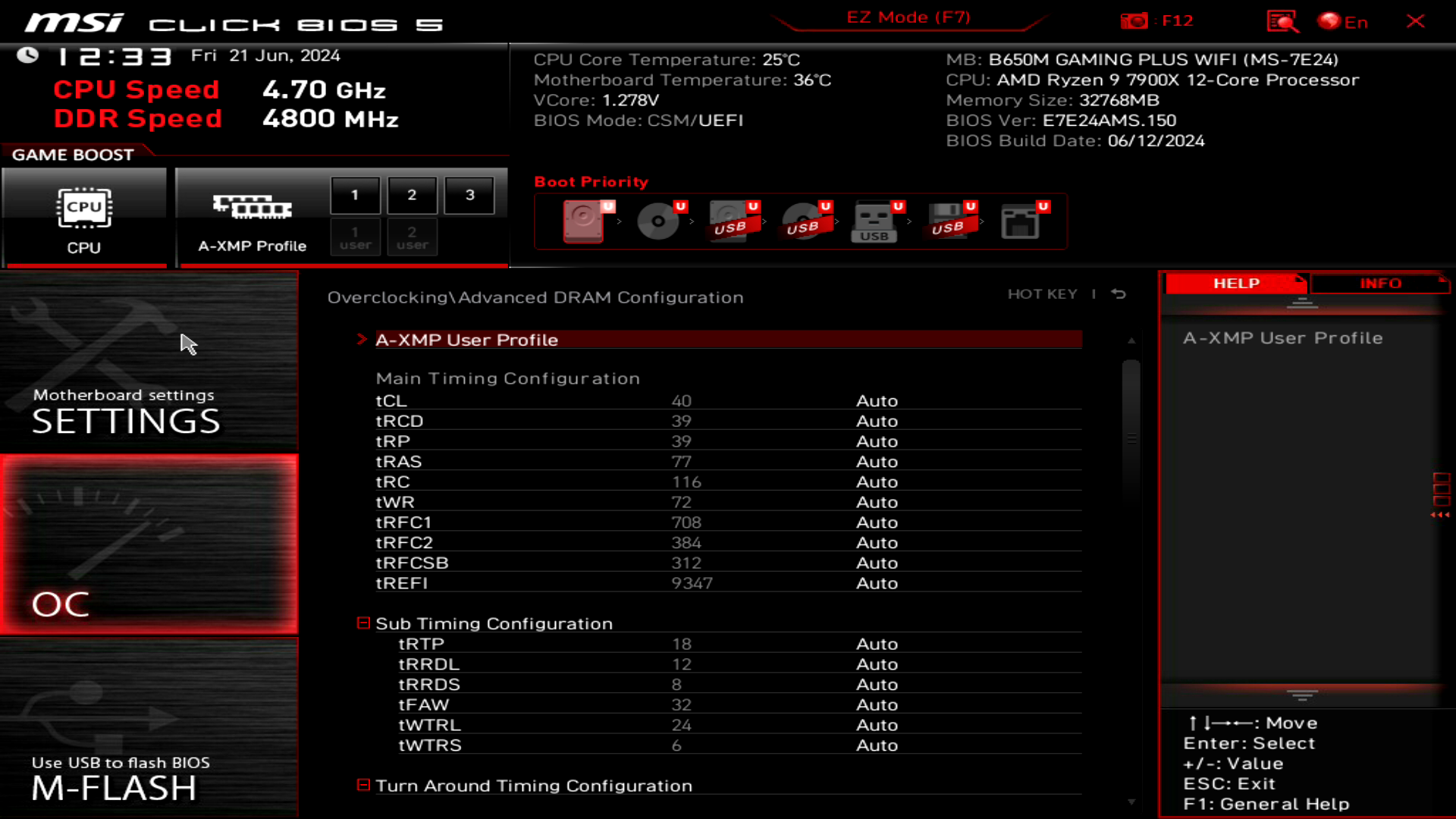

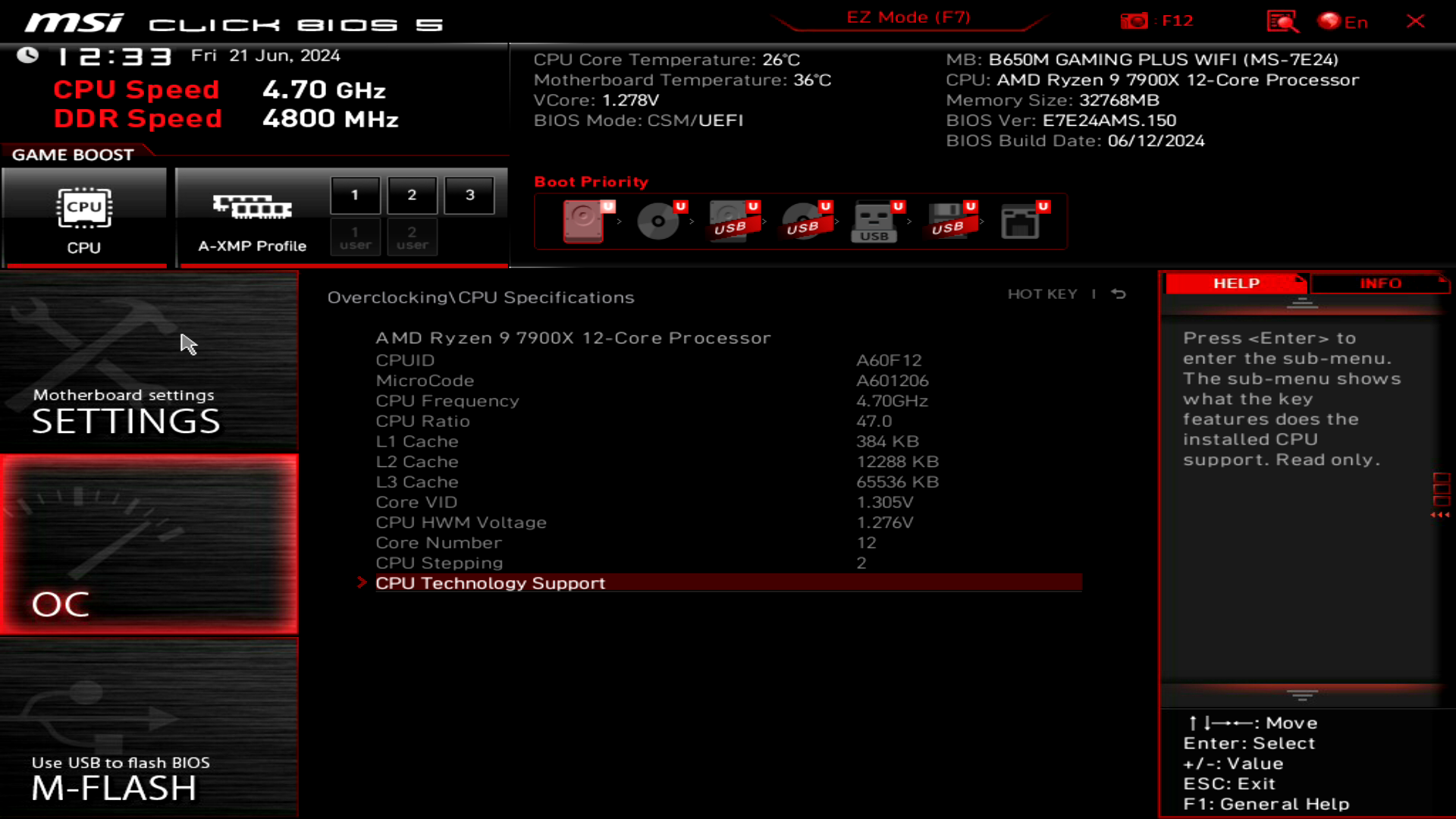

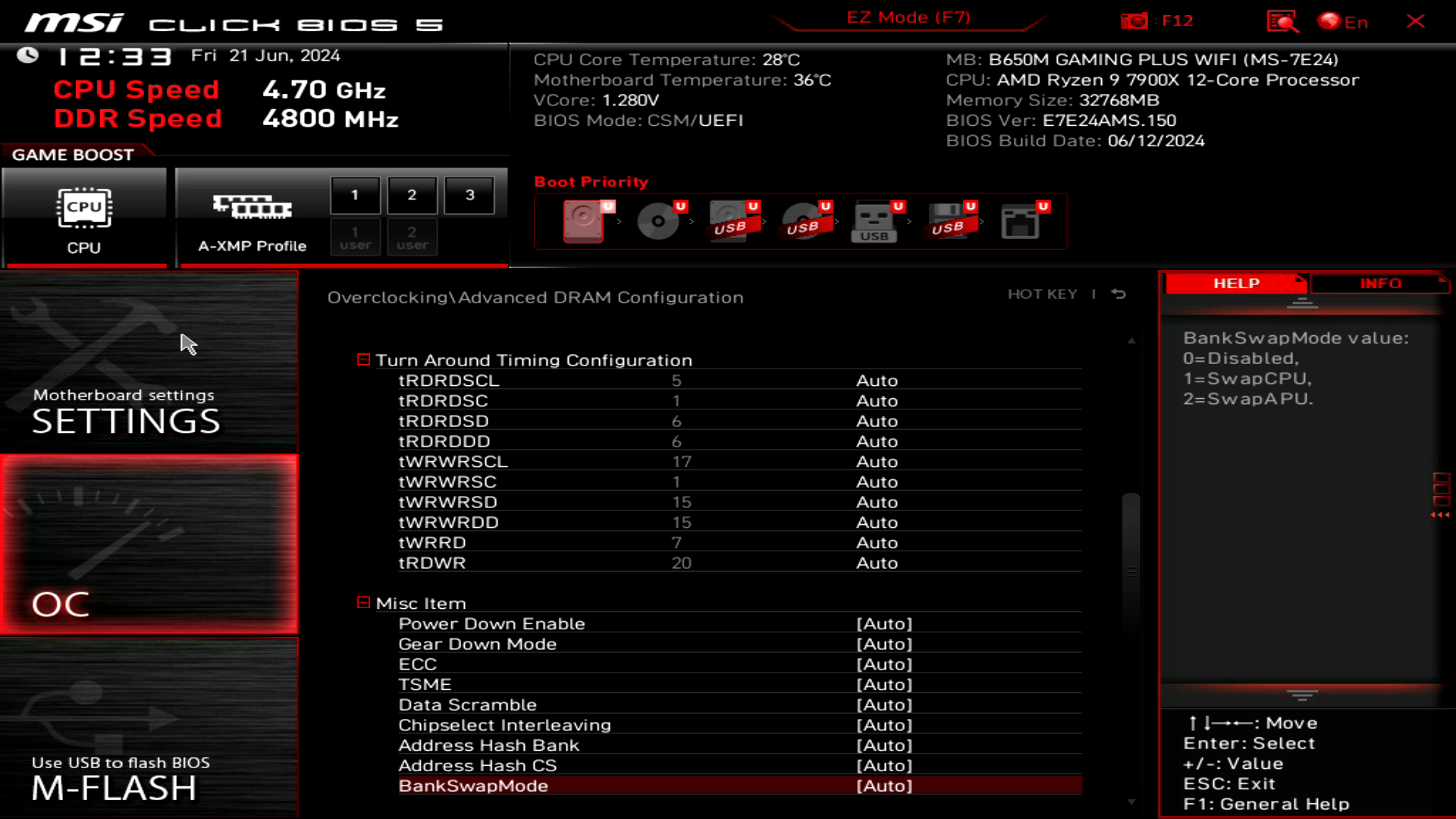

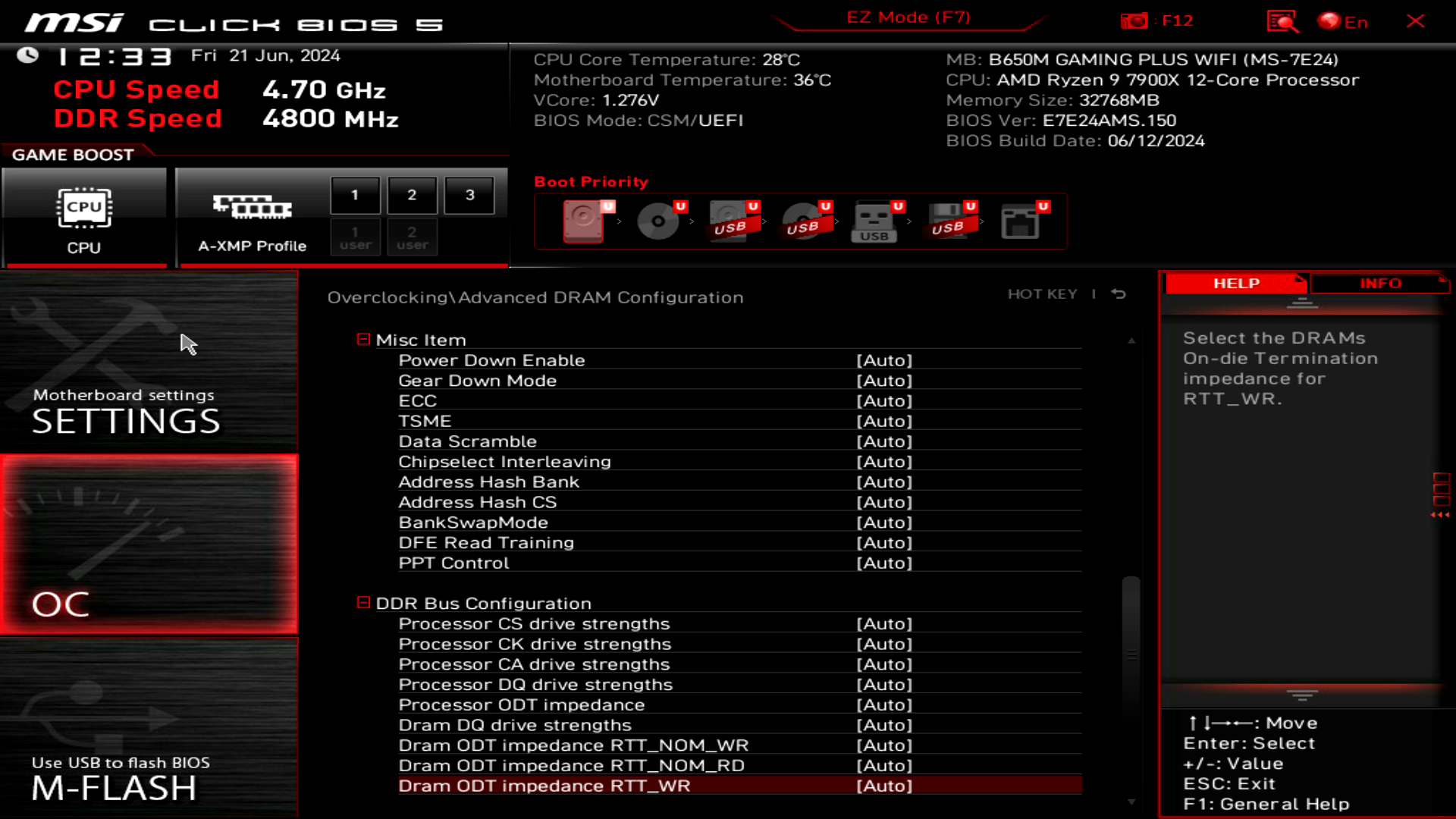

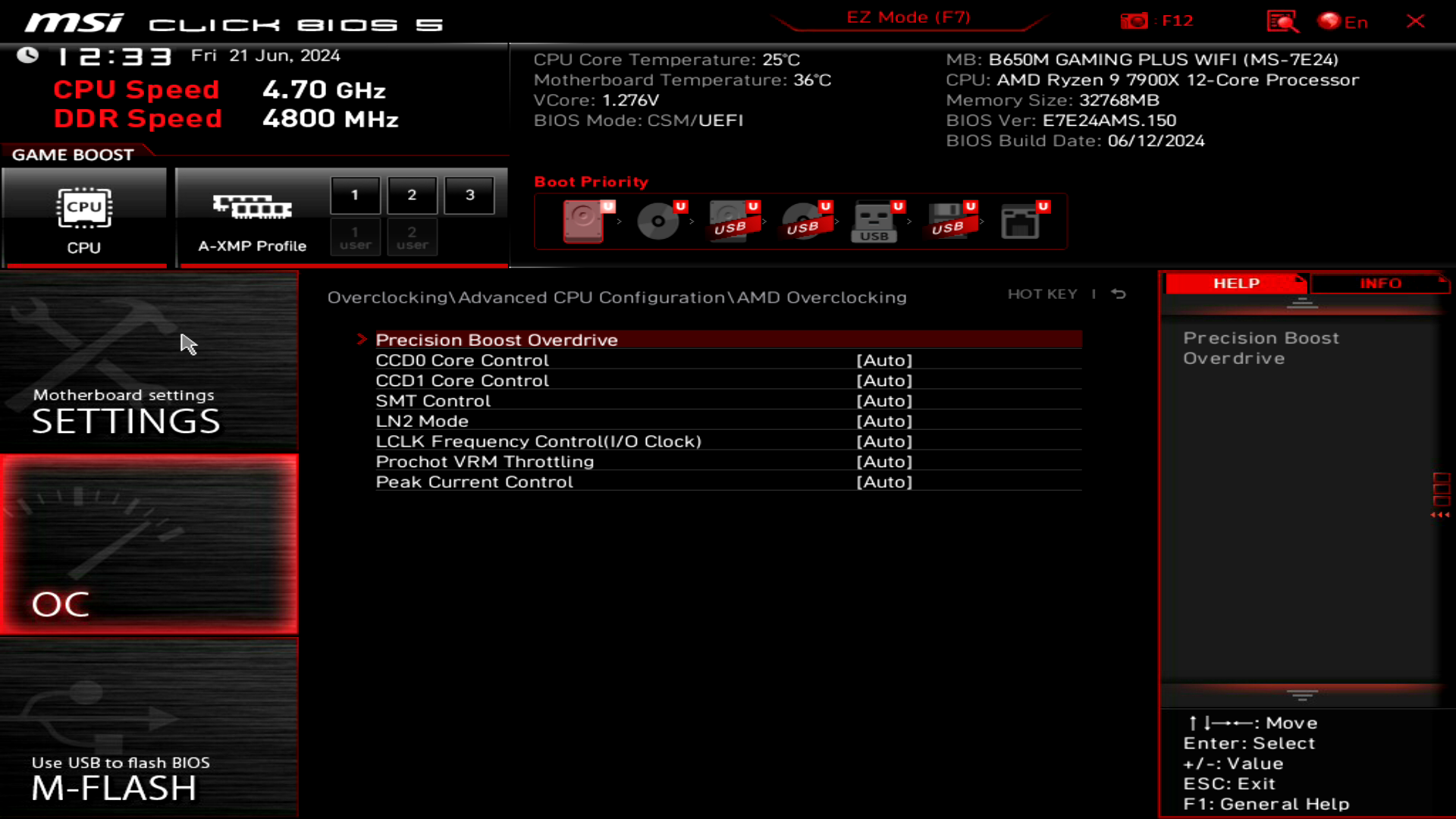

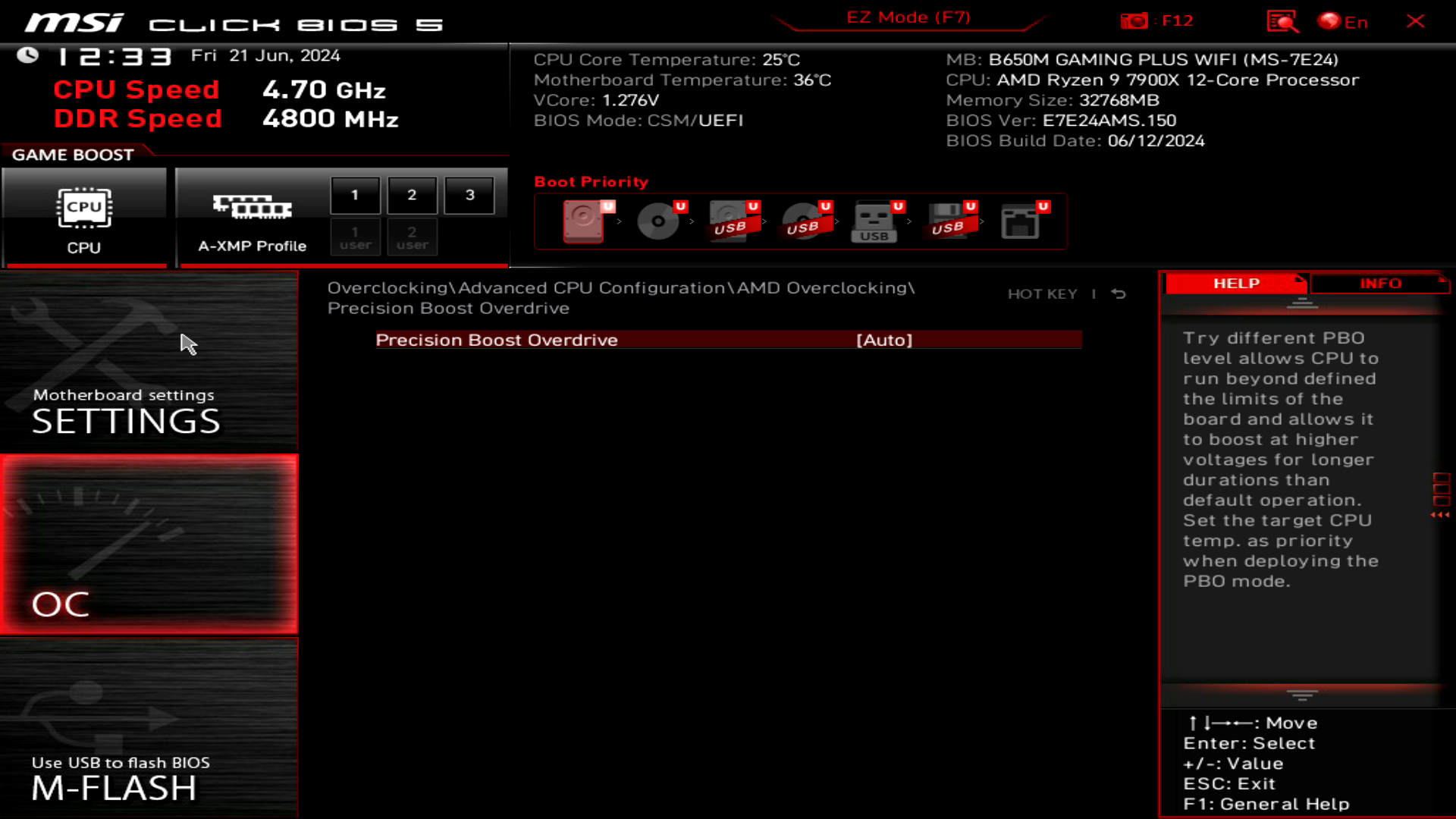

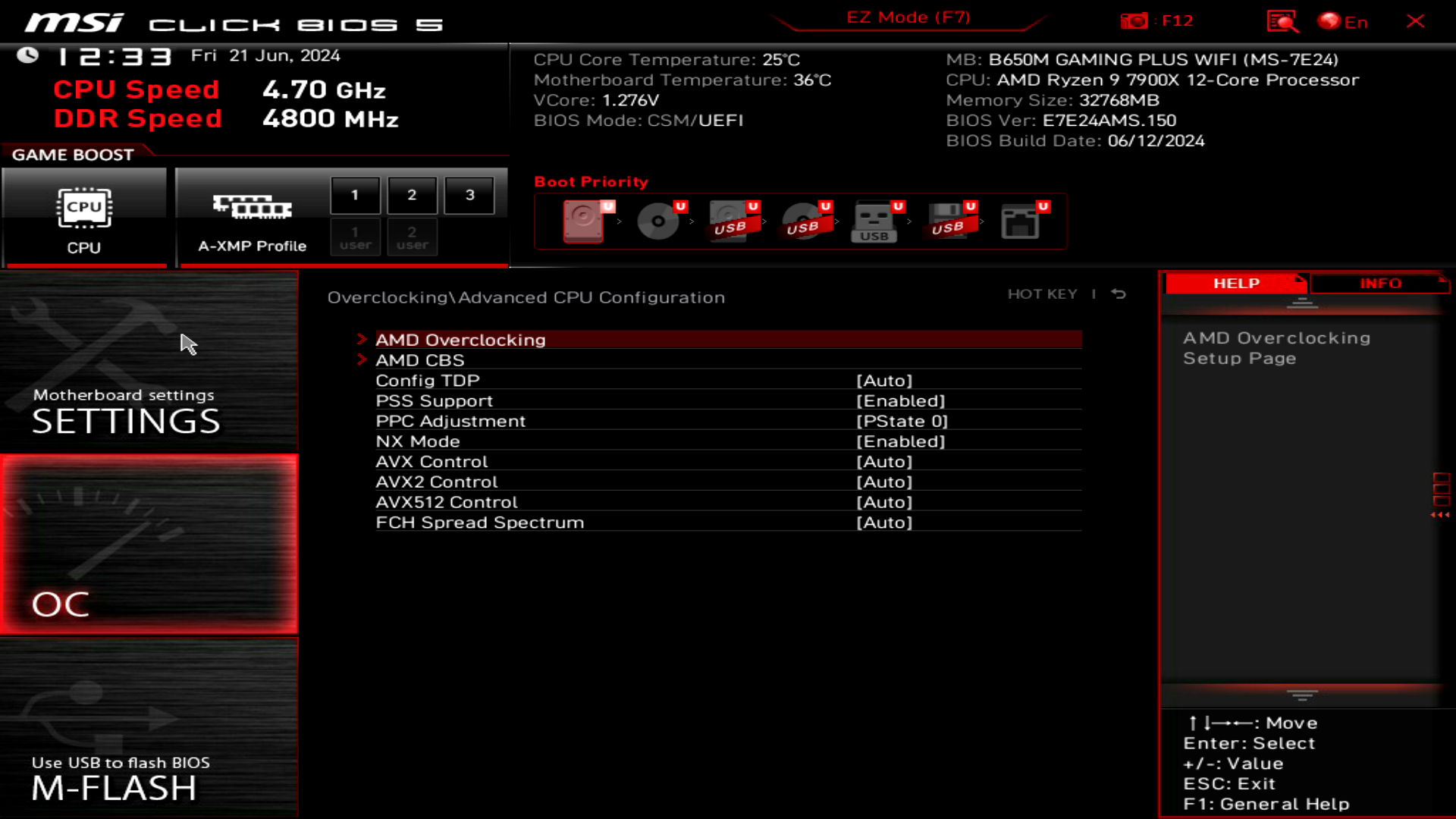

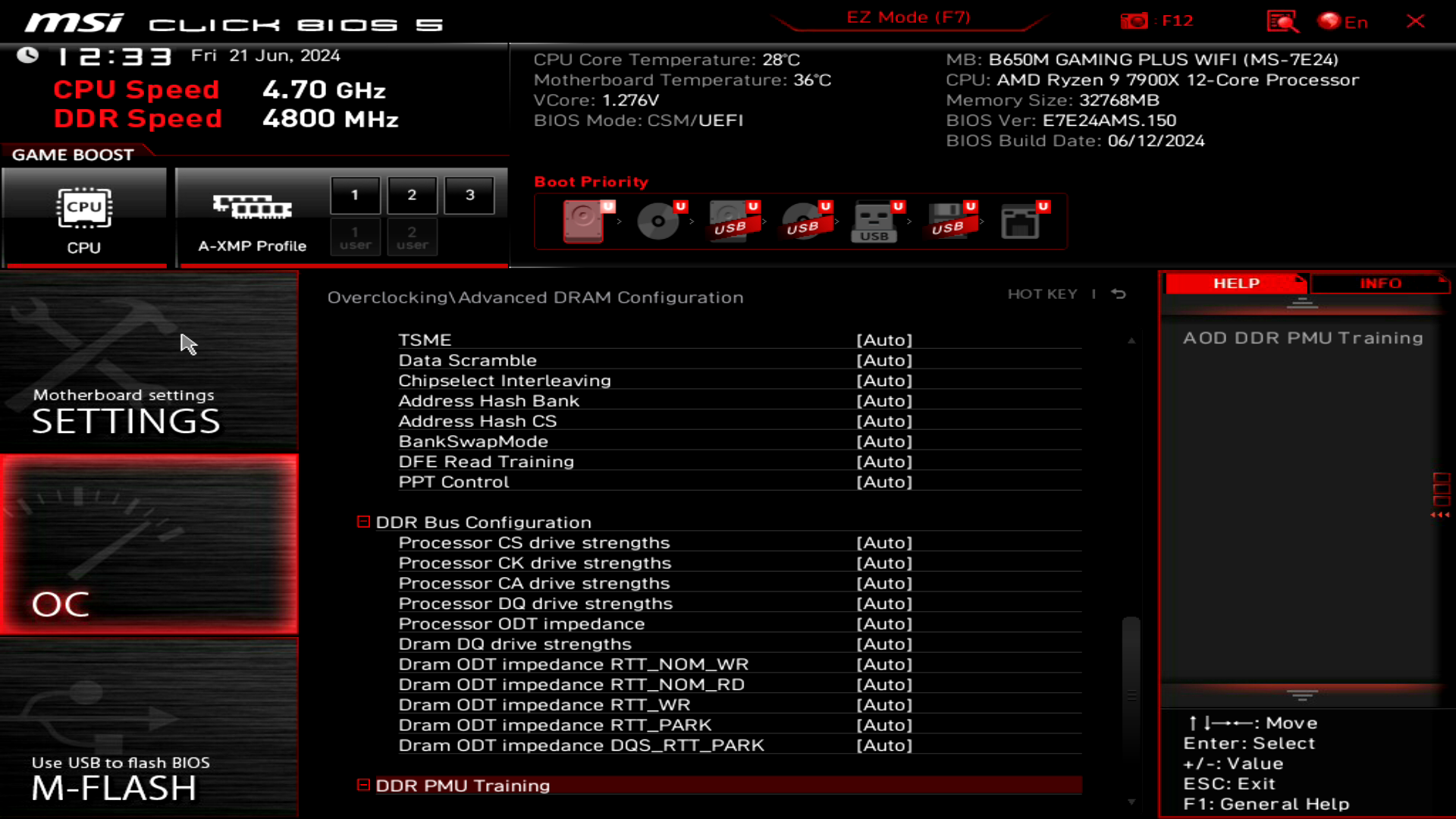

Есть возможность контроля процессора по всем ядрам, отдельному кристаллу или в режиме AMD Overclocking (Precision boost override включительно). Для ОЗУ помимо традиционных возможностей присутствует Memory Try it — набор заготовленных профилей частот и таймингов оперативной памяти. Естественно доступны регулировки FCLK и режима работы контроллера памяти. Приятным бонусом является возможность регулировки интегрированной видеокарты.
Таблица доступных диапазонов представлена ниже:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU Switching Frequency (KHz) | 160-621 | 60 |
| CPU Core Voltage (V) | 0,9–1,55 | 0,005 |
| CPU NB/SoC Voltage (V) | 0,8–1,3 | 0,005 |
| VDD Misc Voltage (V) | 0,8–1,3 | 0,01 |
| DRAM Frequency (MHz) | 2000–12000 | 200 |
| FCLK Frequency (MHz) | 800–3000 | 10–133 |
| DRAM VPP Voltage (V) | 1,5–2,130 | 0,01 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,01 |
| DRAM Voltage (V) | 0,8–2,07 | 0,01 |
| CPU VDDIO Voltage (V) | 0,6–2,07 | 0,01 |
| CPU 1P8 Voltage (V) | 1,6–2,2 | 0,01 |
| Chipset Core Voltage (V) | 0,85–1,5 | 0,01 |
| Chipset 1P8 Voltage (V) | 1,6–1,95 | 0,01 |
Секция M-Flash — это ярлык загрузки спец-режима для обновления прошивки материнской платы.

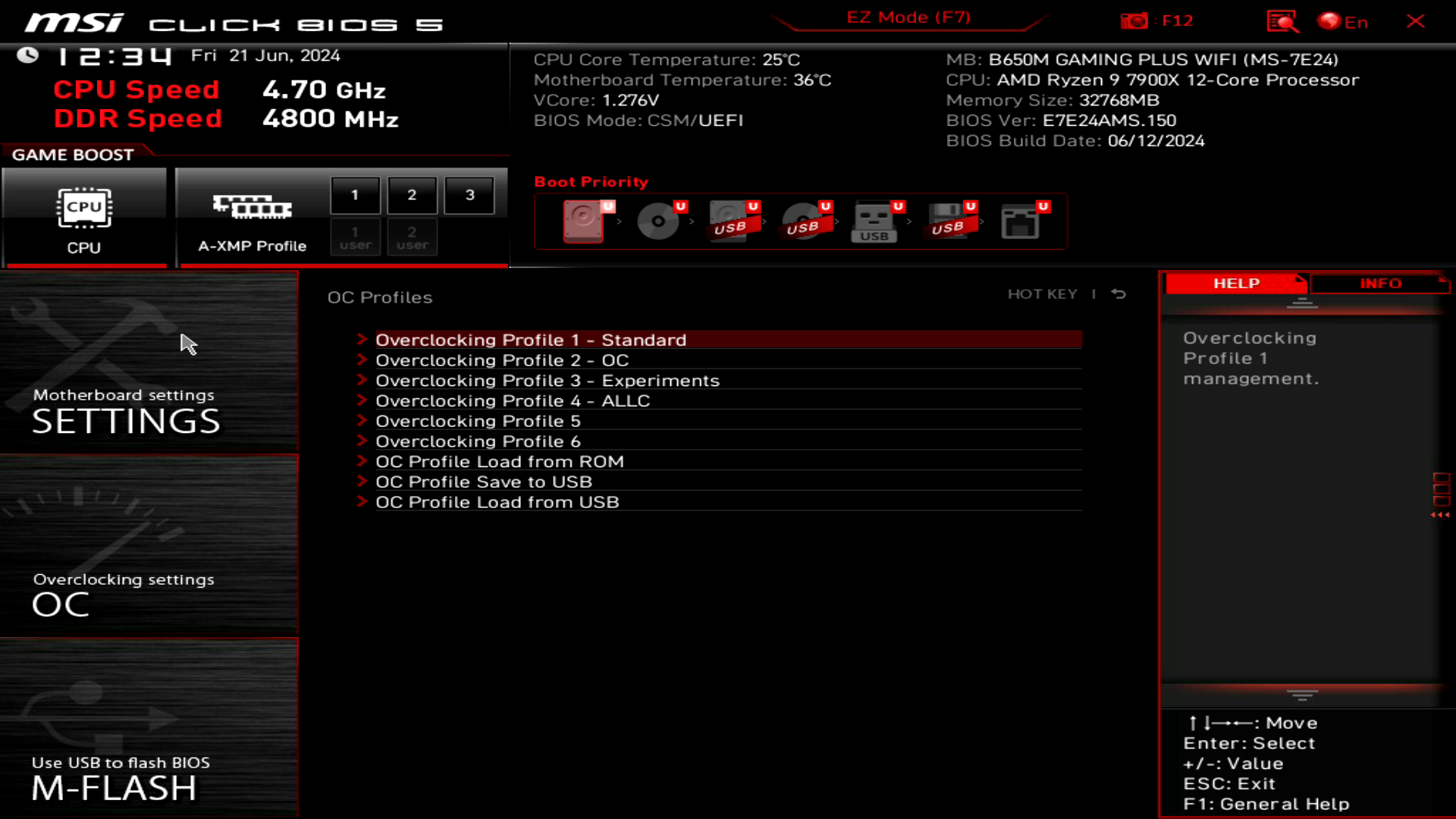

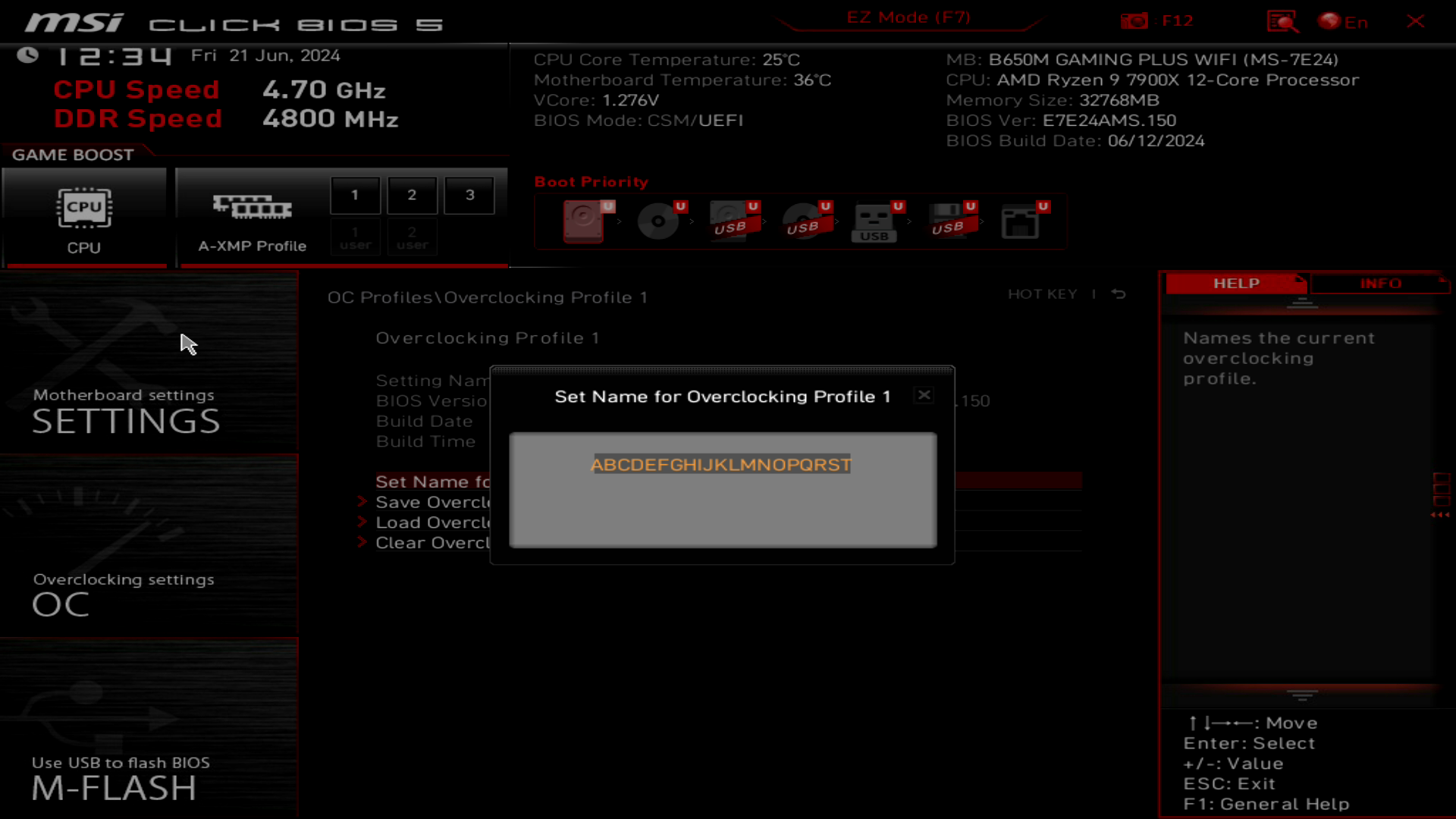

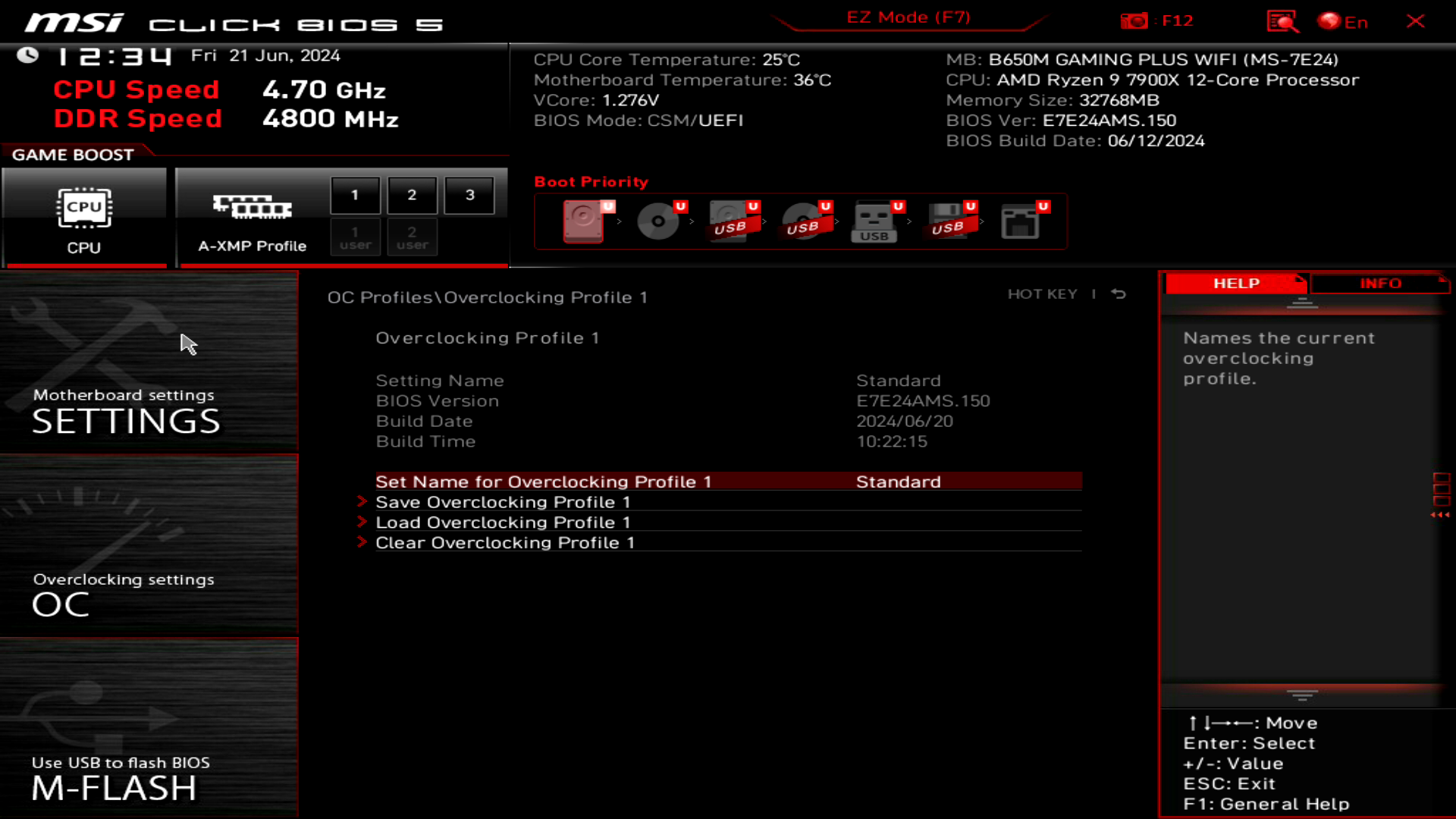

Секция OC Profile предоставляет возможность сохранения настроек во внутреннюю память материнской платы, дополнительно есть возможность импортировать/экспортировать параметры с внешних накопителей.
Секция Beta Runner позволяет запустить самодиагностику накопителя, а также управлять SR-IOV.
Комплектное ПО
| Программное обеспечение | |
|---|---|

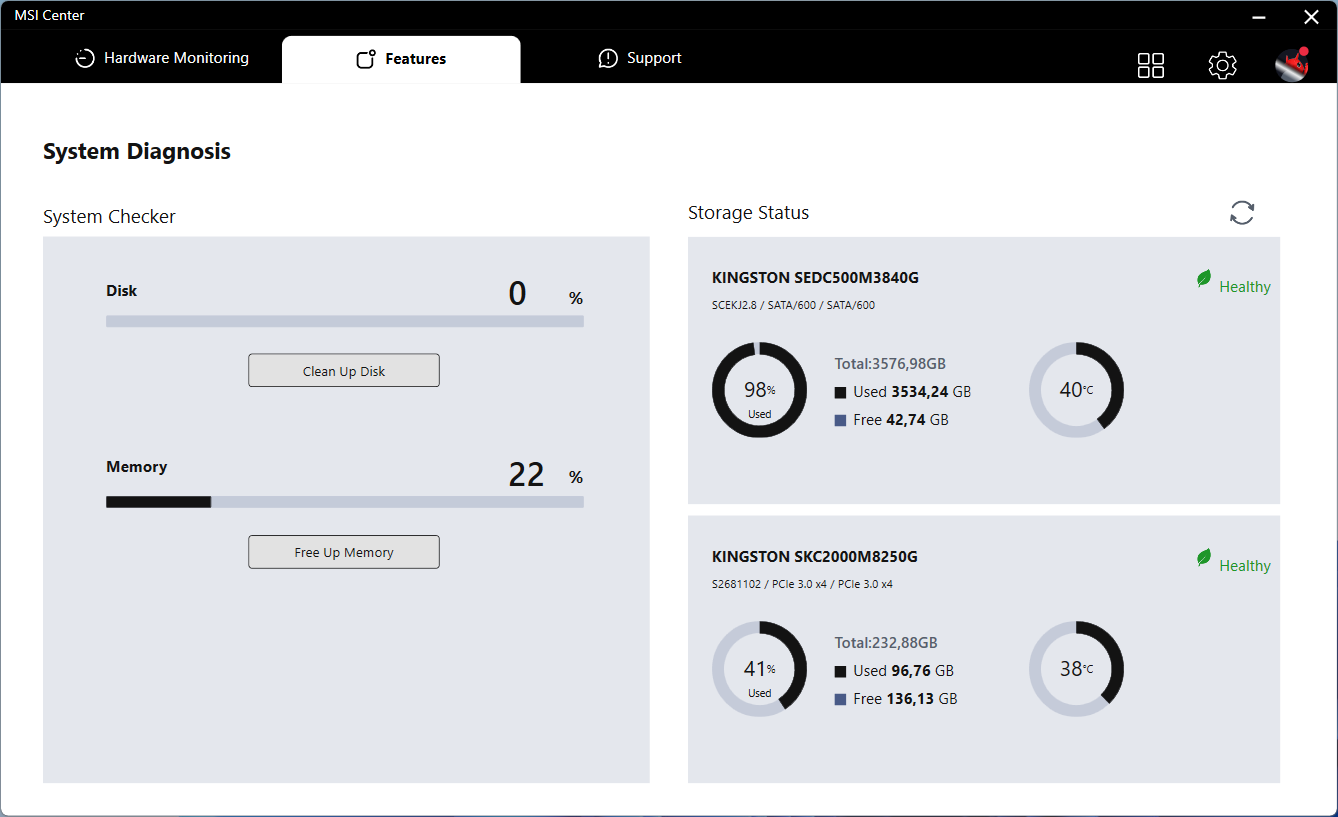

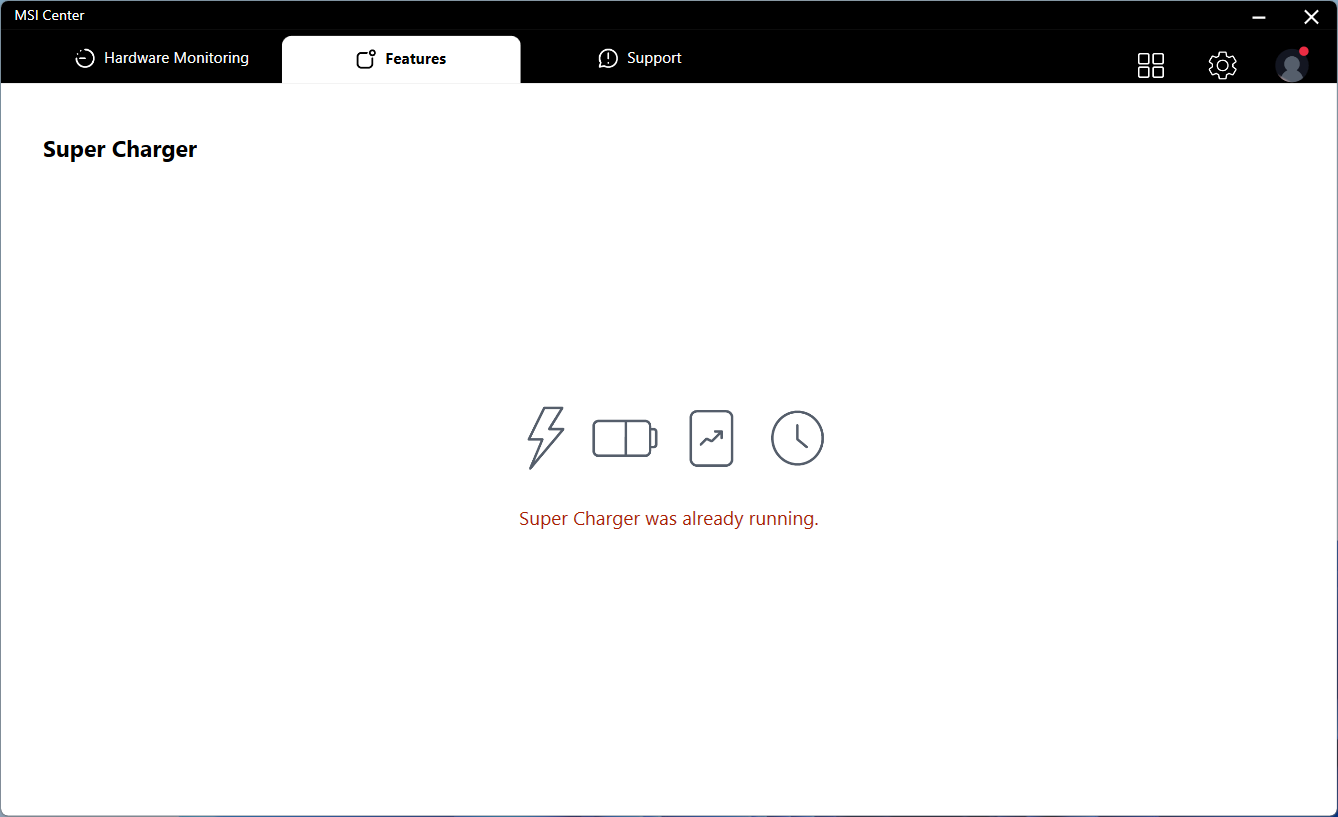

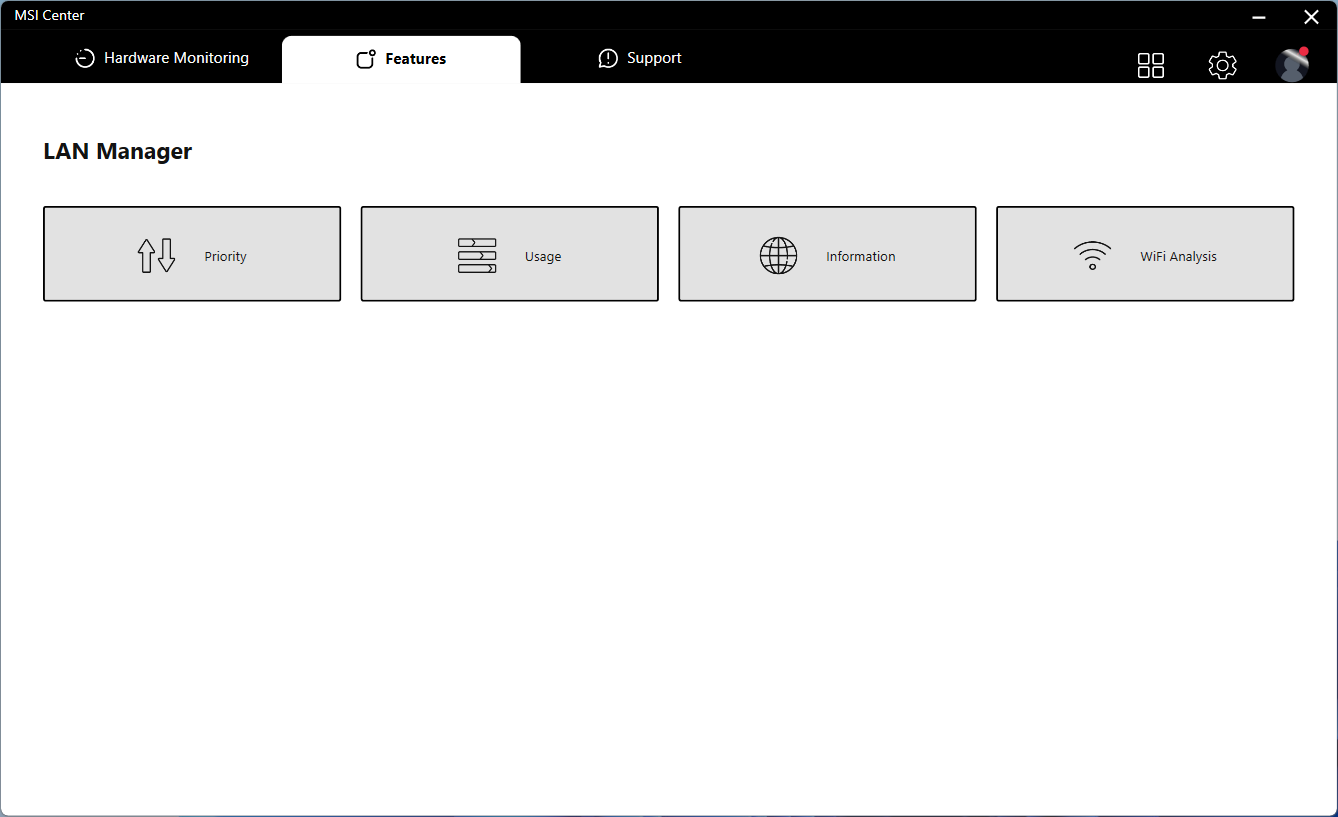

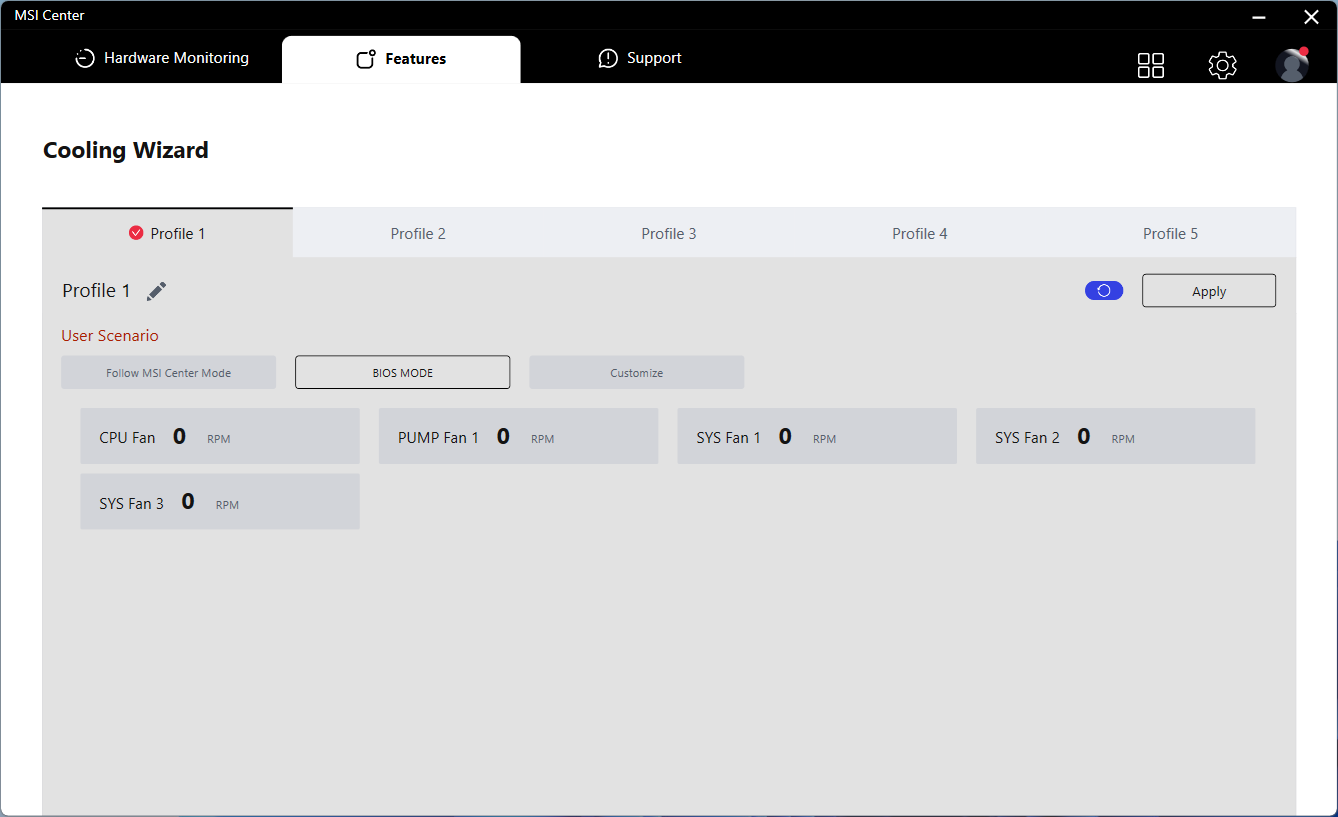

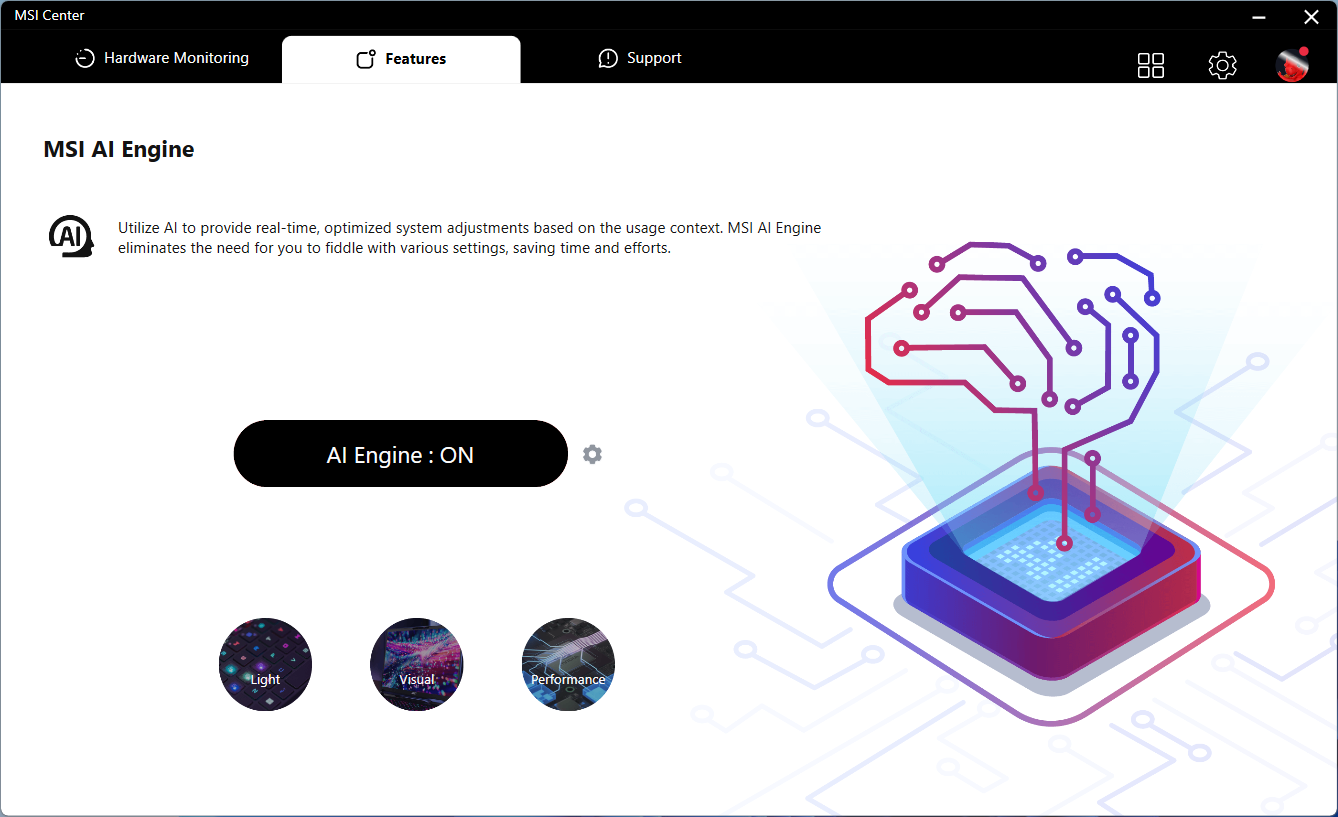

| Фирменное | MSI Center (MSI AI Engine, Game Highlights, MSI Companion, LAN Manager, Mystic Light, Devices Speed Up, Super Charger, System Diagnosis, Cooling Wizard, Live Update) |
| Дополнительное | CPU-Z MSI Gaming |
Заводской комплектацией не предусмотрено наличие накопителя с ПО и драйверами. Пользователю придется готовить необходимые программы и драйверы собственноручно.

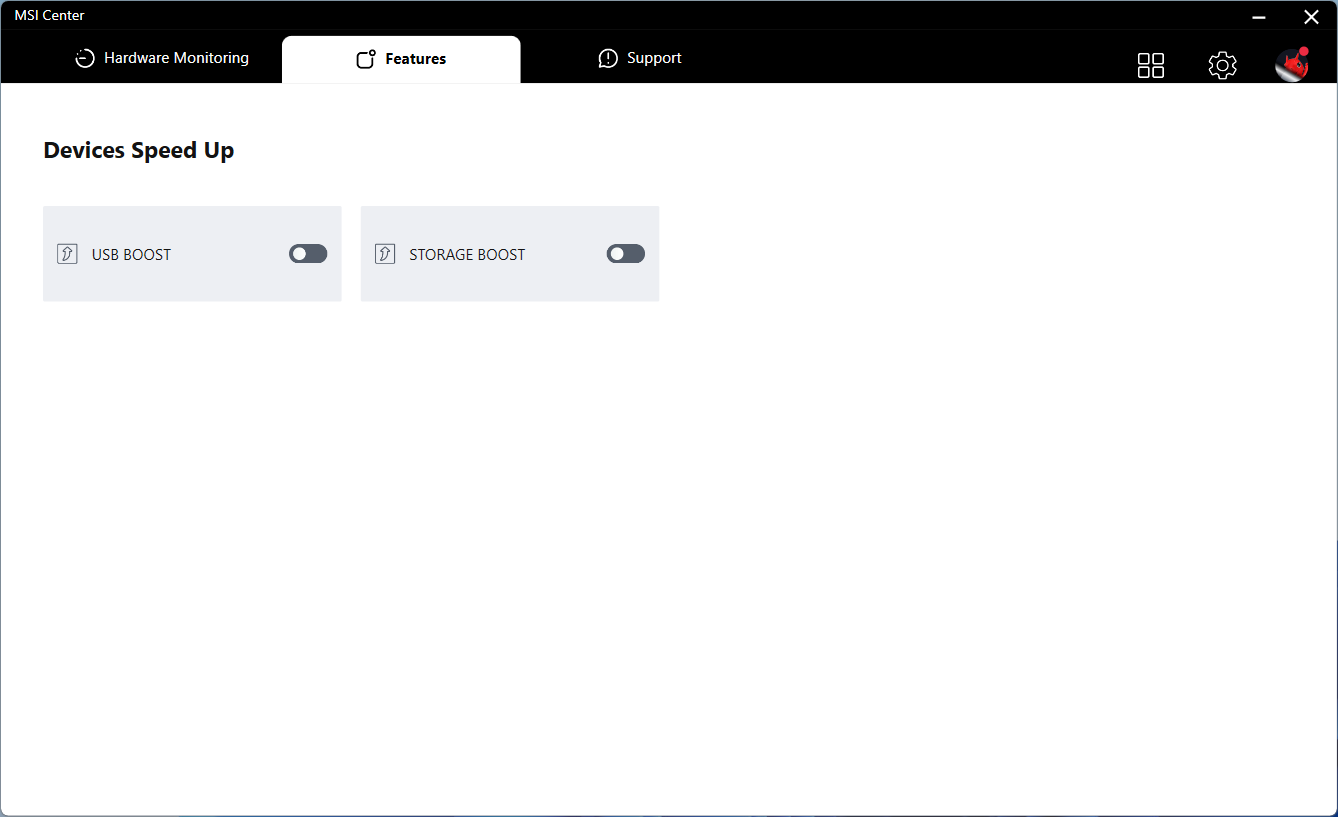

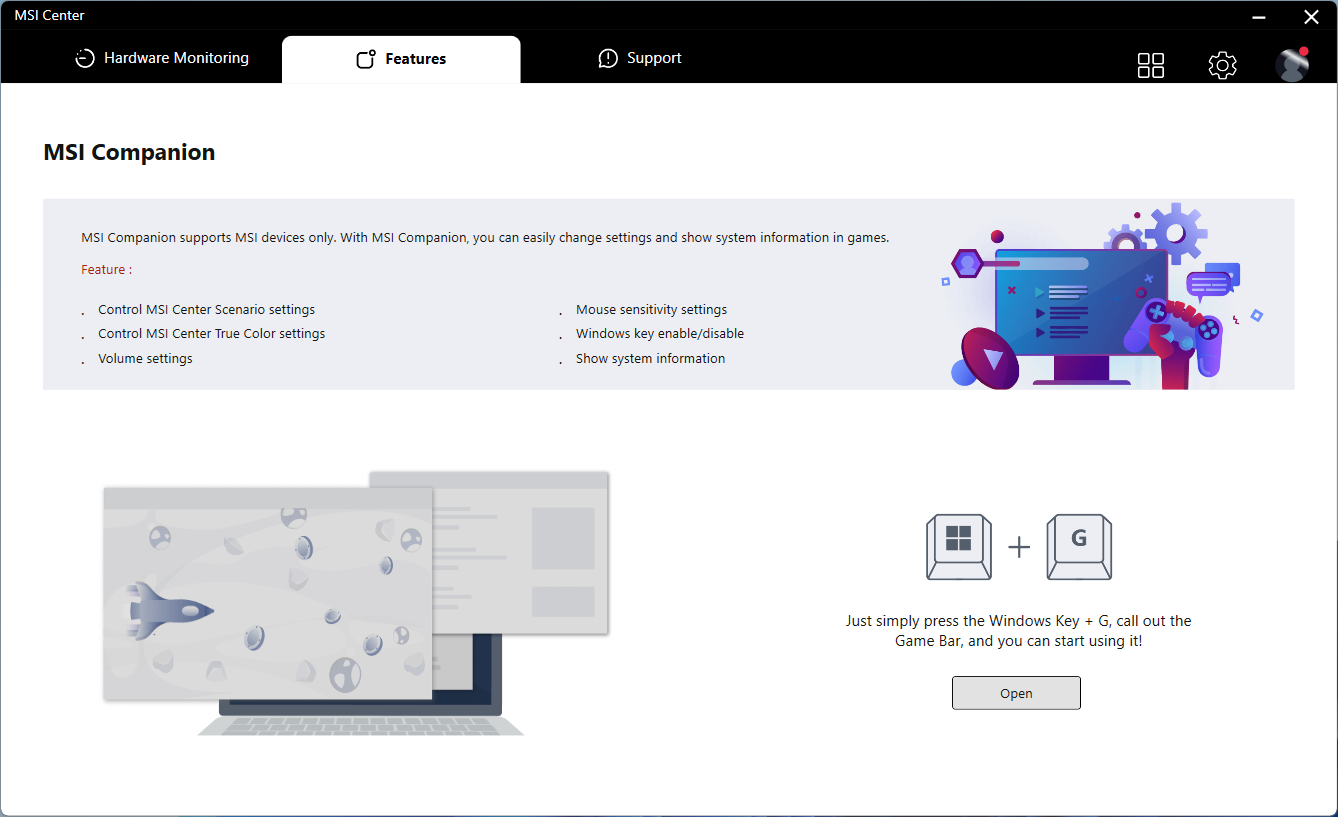

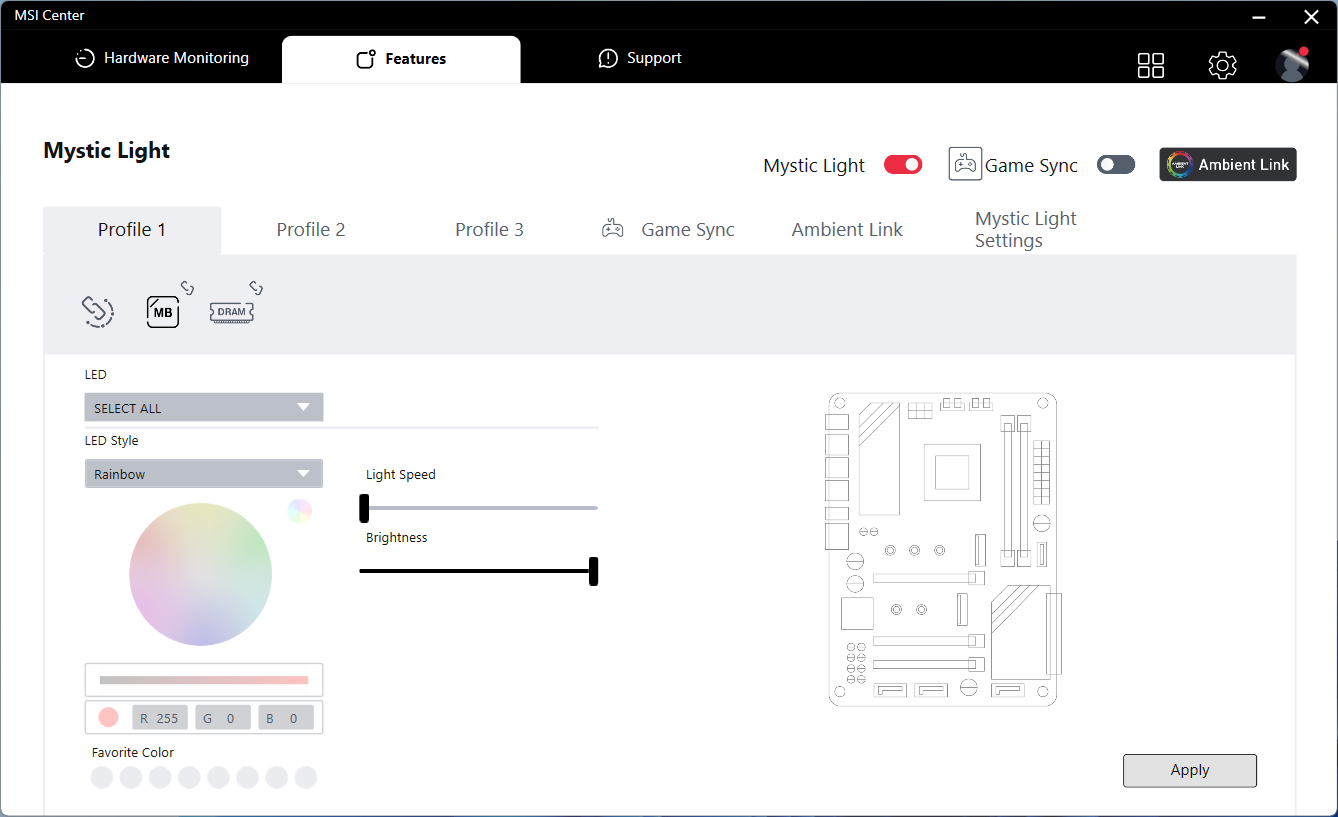

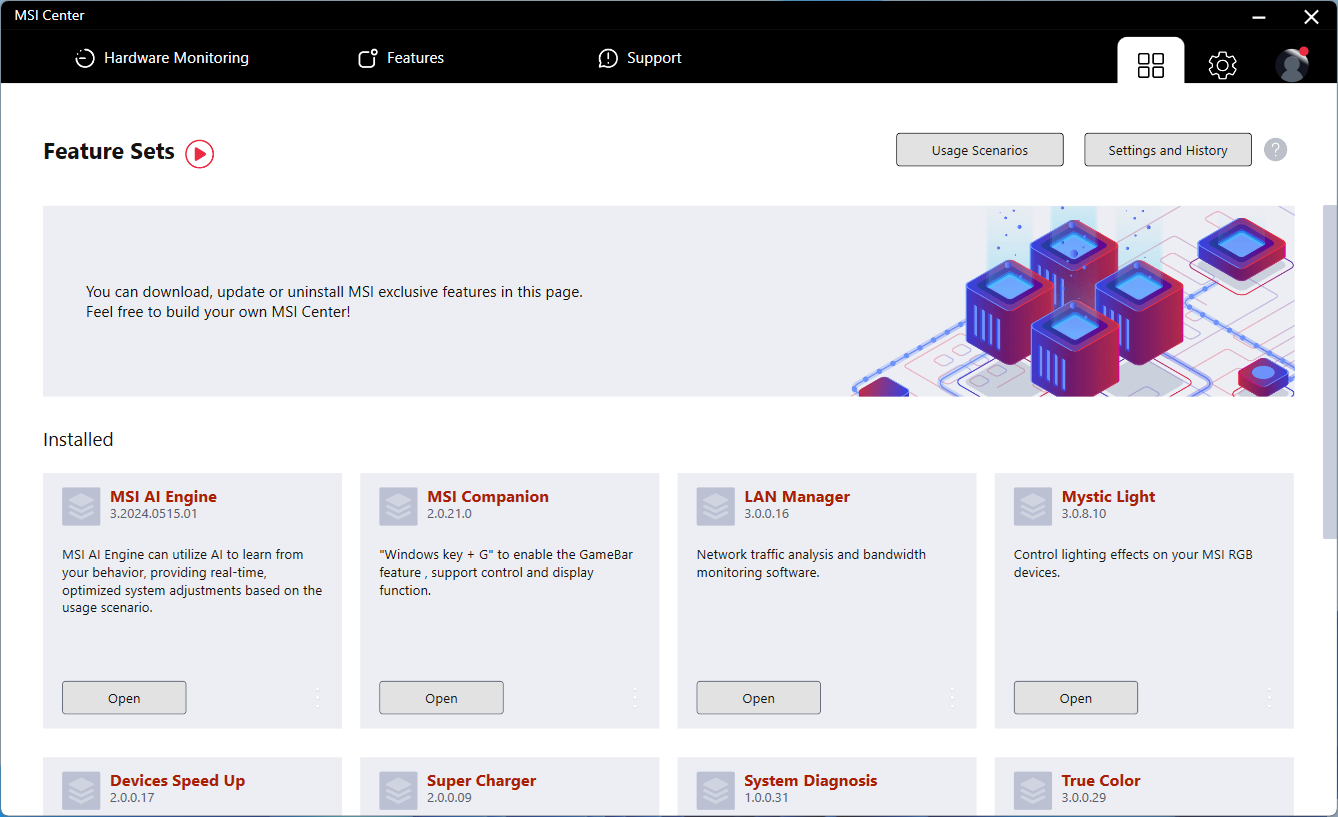

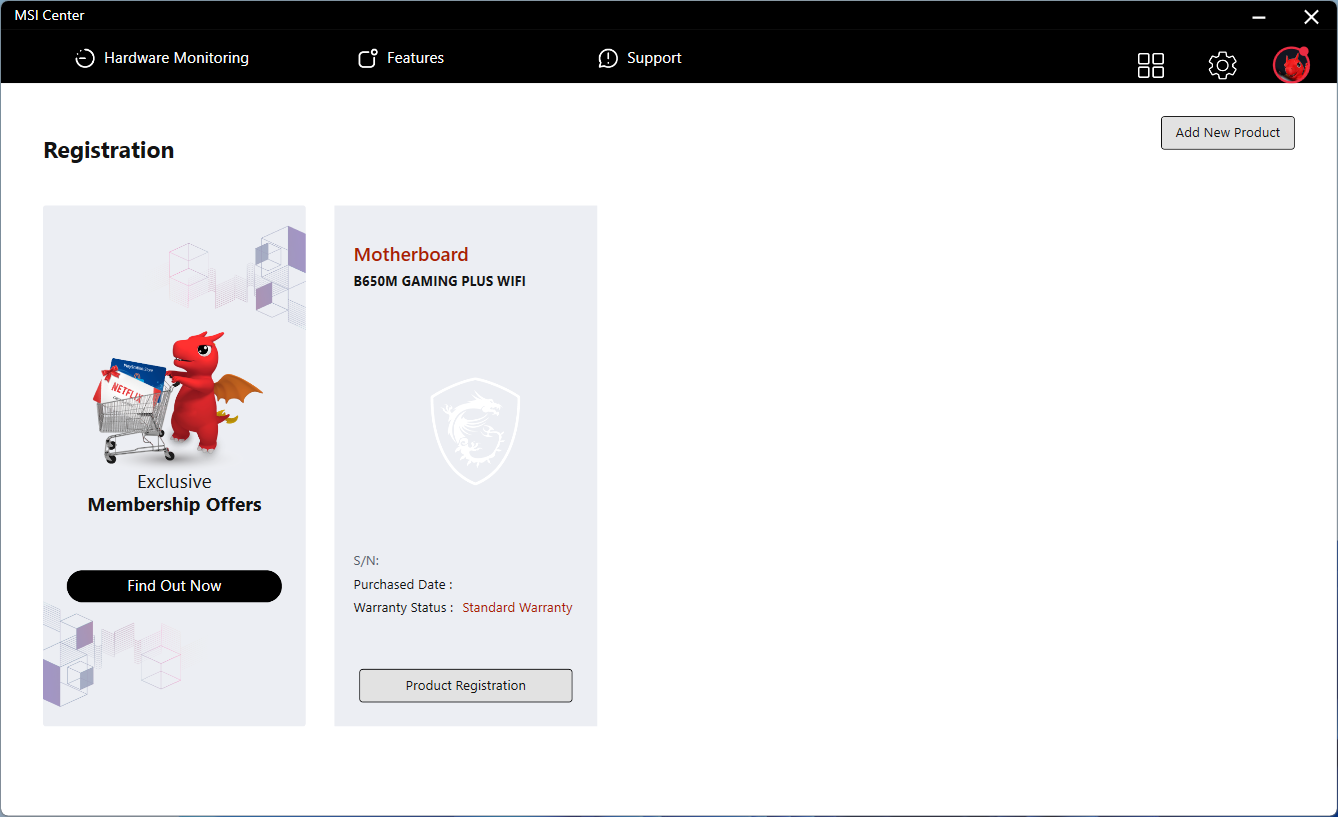

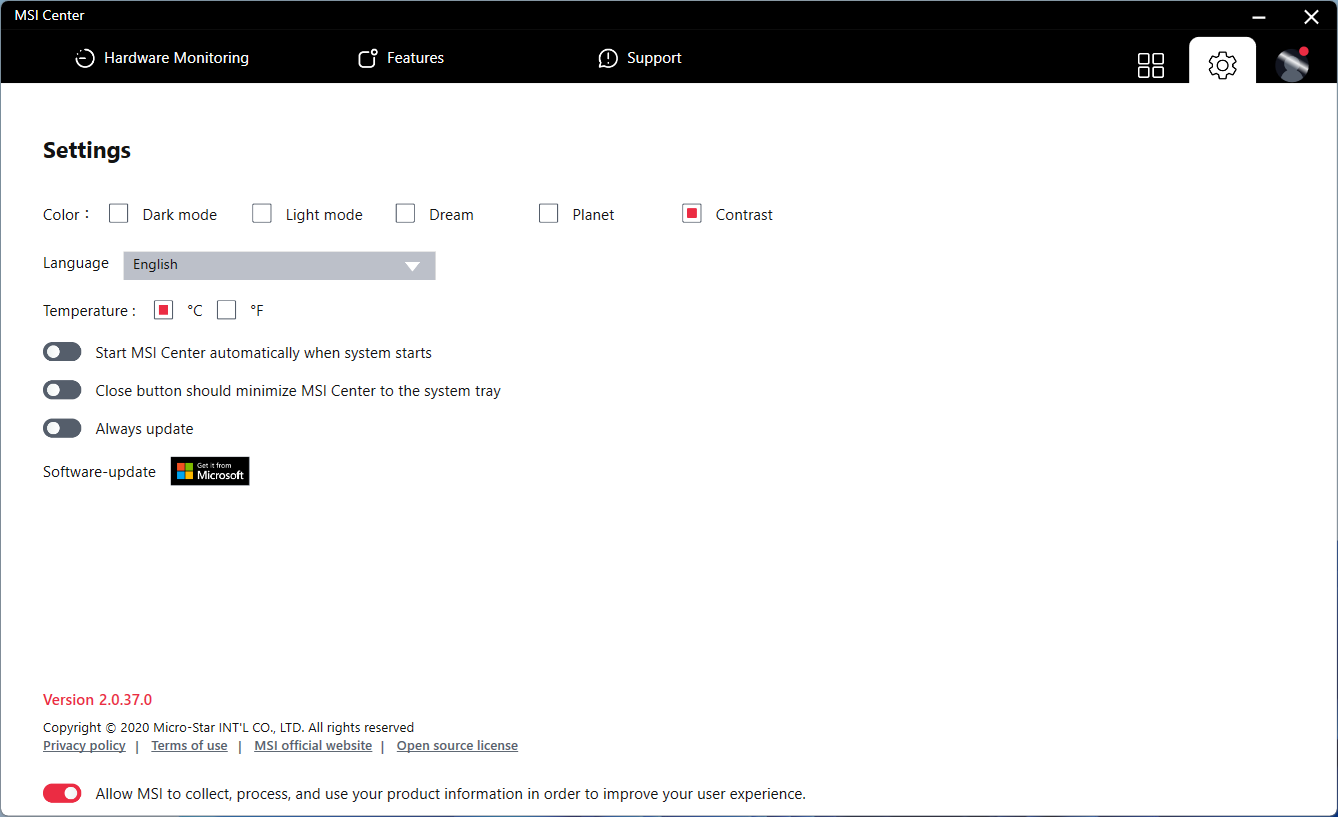

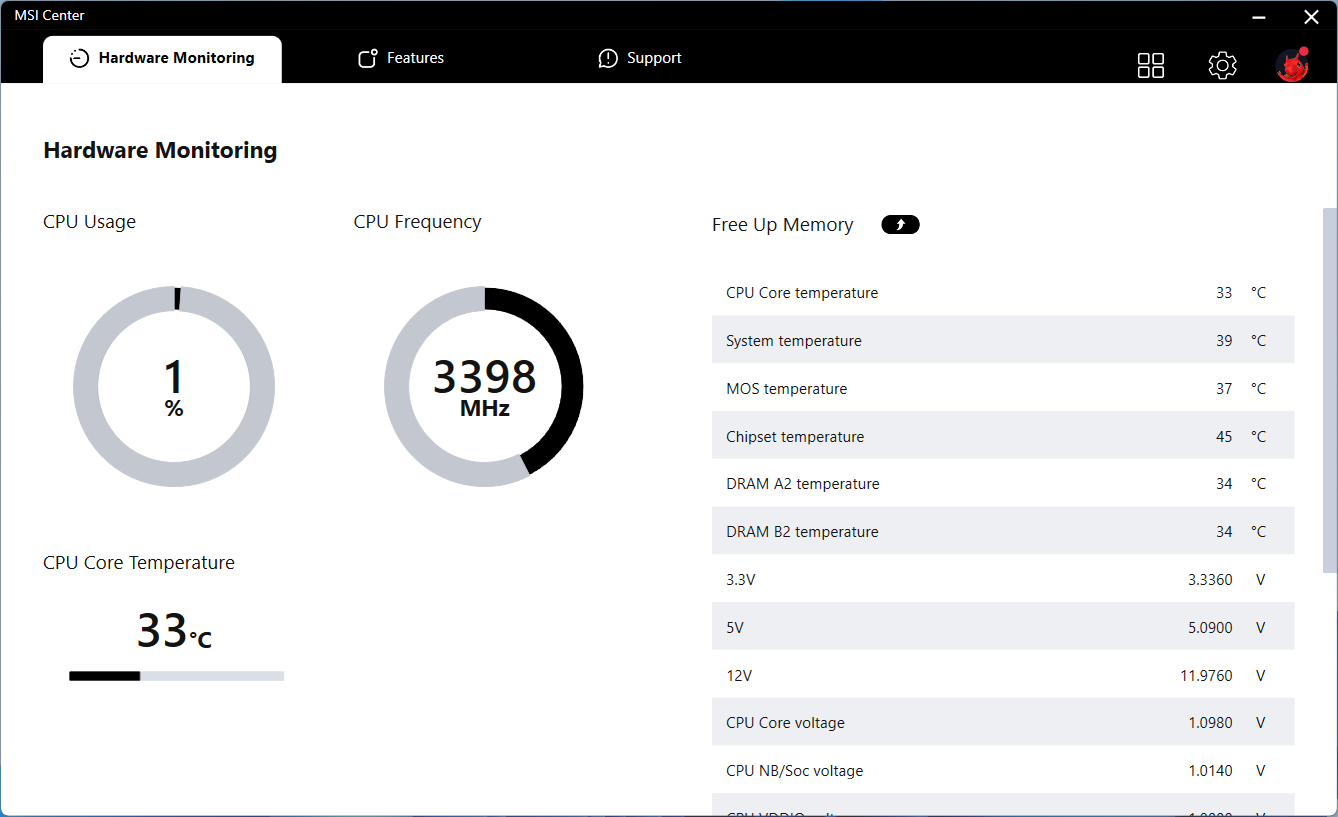

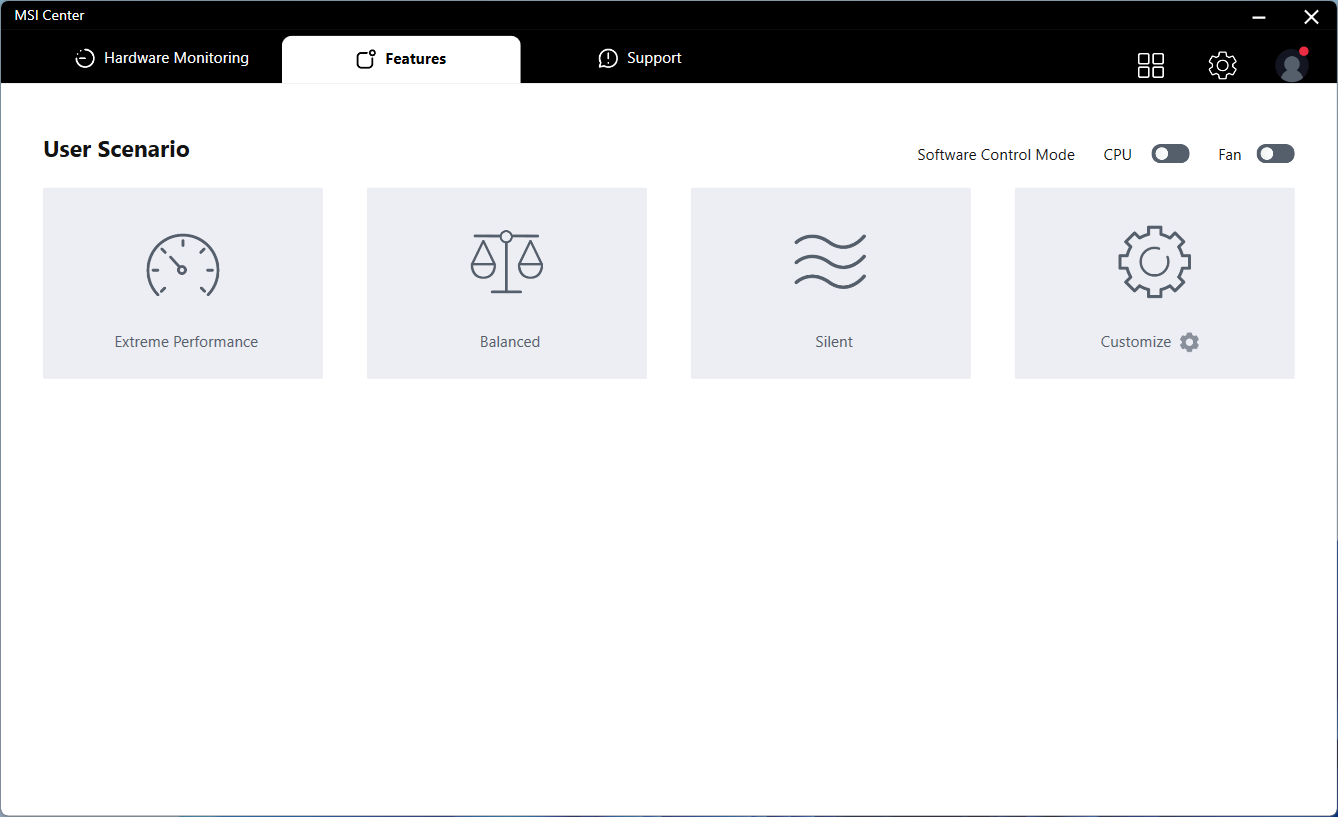

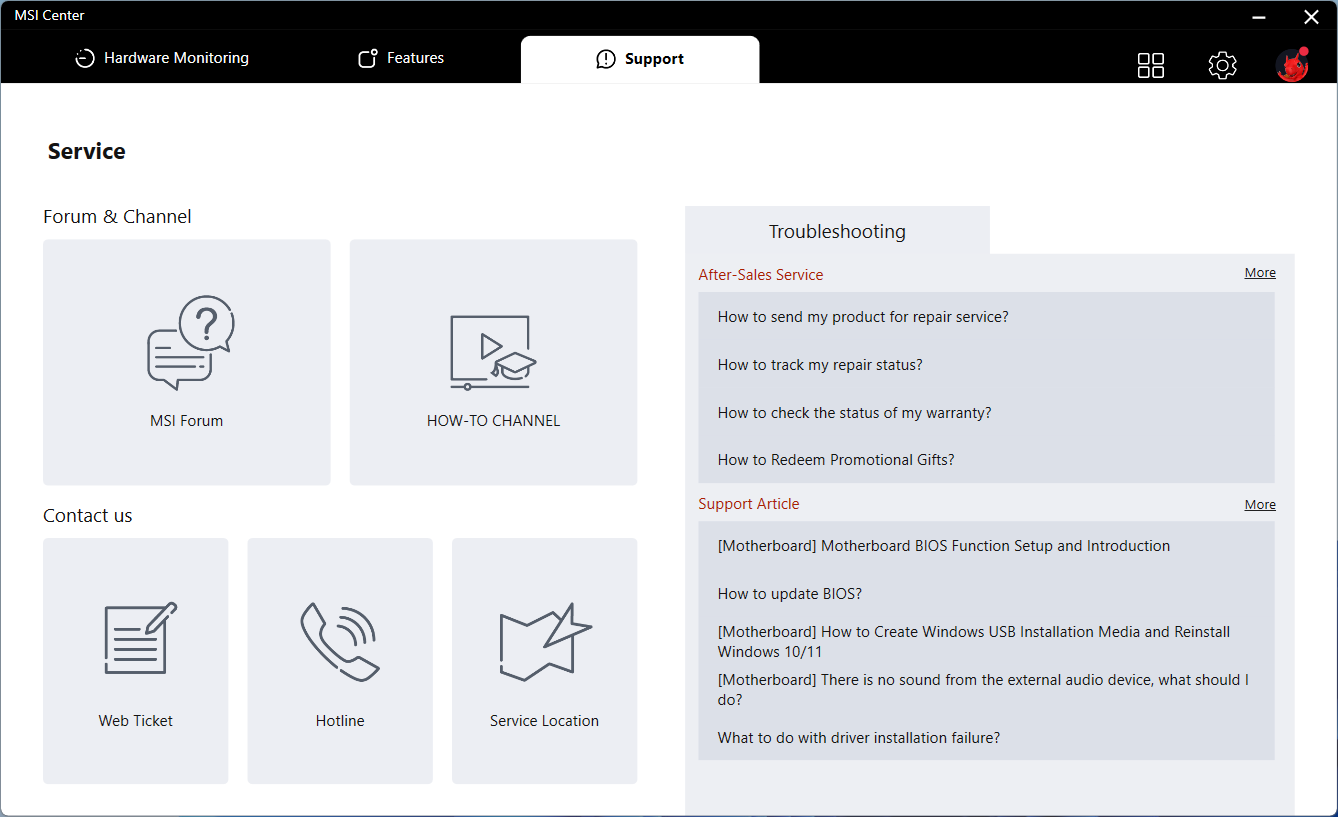

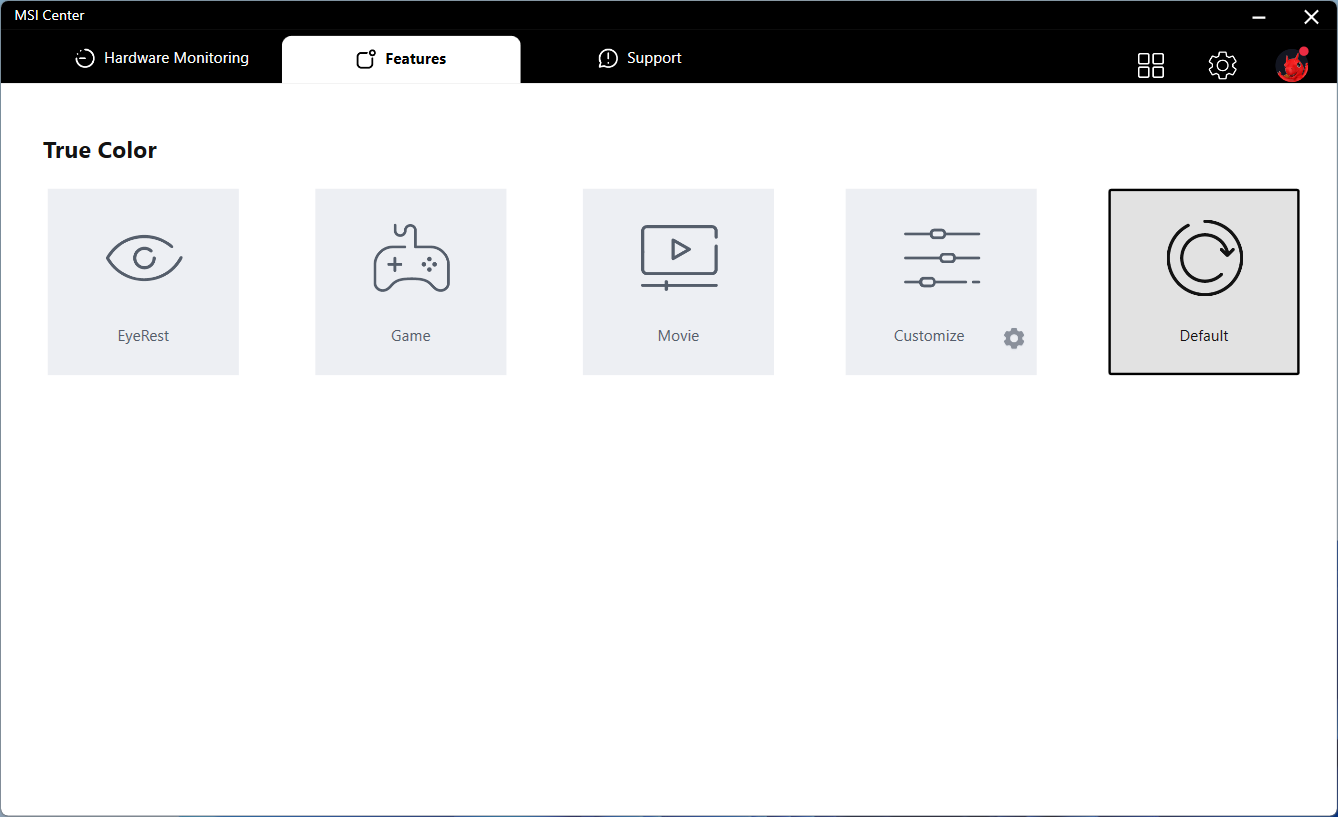

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но если необходимо — превратится в функциональный программный комплекс с богатыми возможностями.
