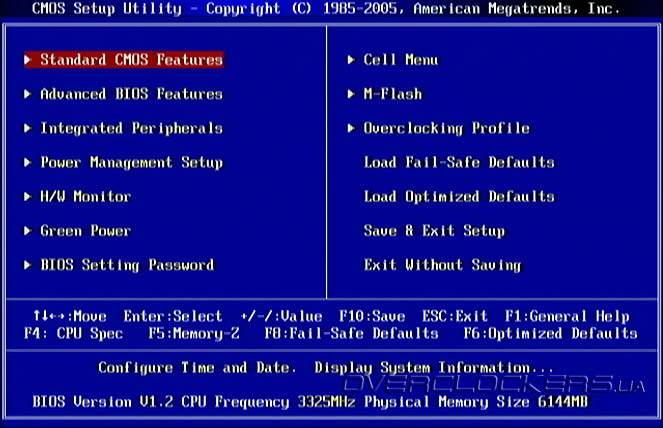

BIOS платы основан на микрокоде AMI и по своей функциональности соответствует высокоуровневому решению. Тестирование проводилось с прошивкой версии 1.2, что видно по снимку главного окна. Там же отображается частота процессора и объем установленной оперативной памяти.

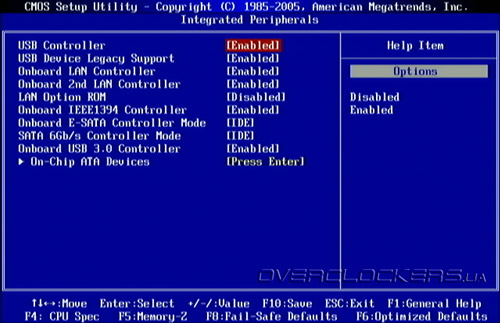

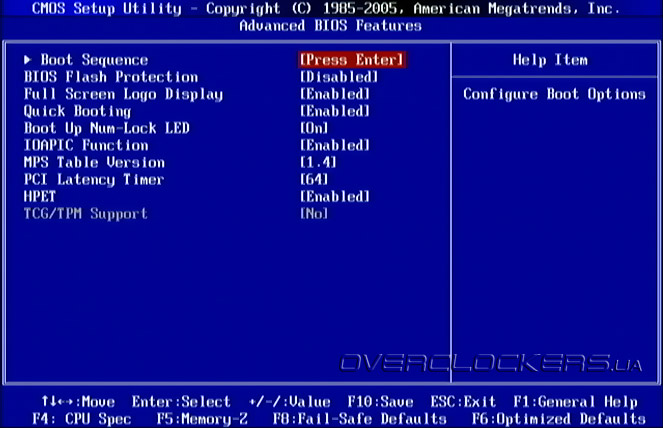

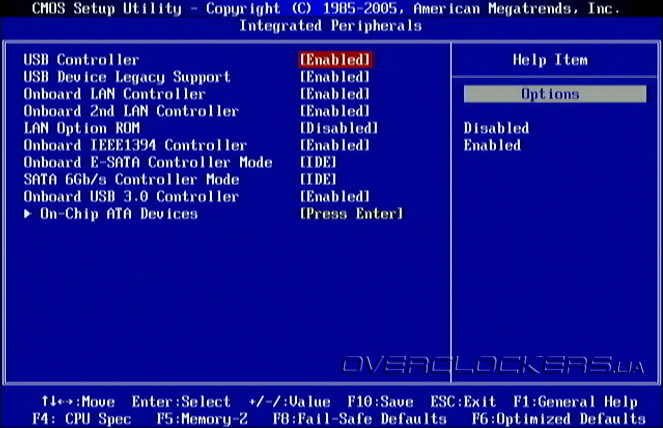

В первых трех разделах расположено стандартное управление системой: установка времени, настройка дисковой подсистемы, режимы загрузки, управление интегрированными контроллерами, питанием и пр.

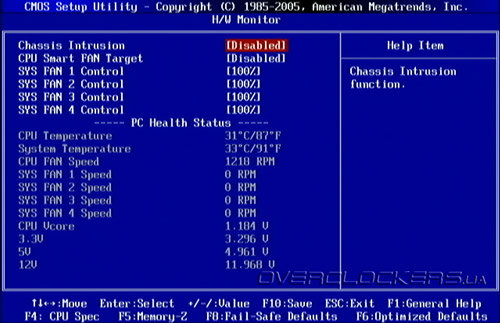

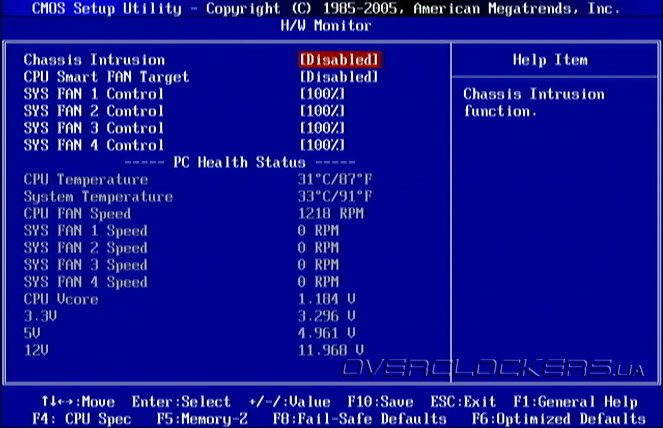

Раздел H/W Monitor отвечает за мониторинг системы, но показателей в нем не особо много. Пользователь может просматривать температуру процессора и платы, скорость вращения пяти вентиляторов, напряжение на процессоре и на трех основных линиях питания. Присутствует также управление скоростями вращения всех вентиляторов.

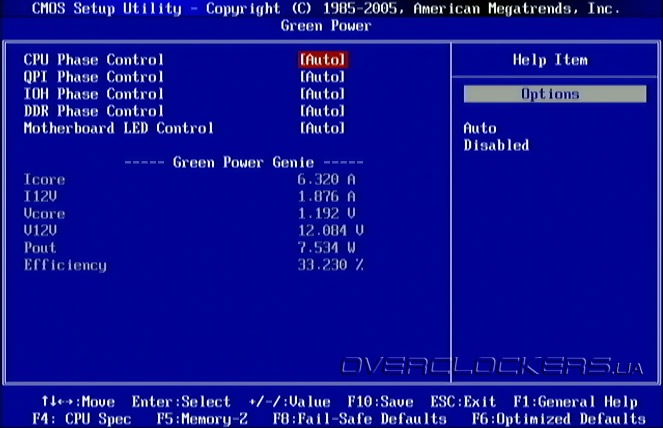

В Green Power находятся настройки технологии APS. Напомним, что она отключает лишние фазы преобразователя питания процессора, а также памяти и чипсета, при слабой нагрузке на эти компоненты.

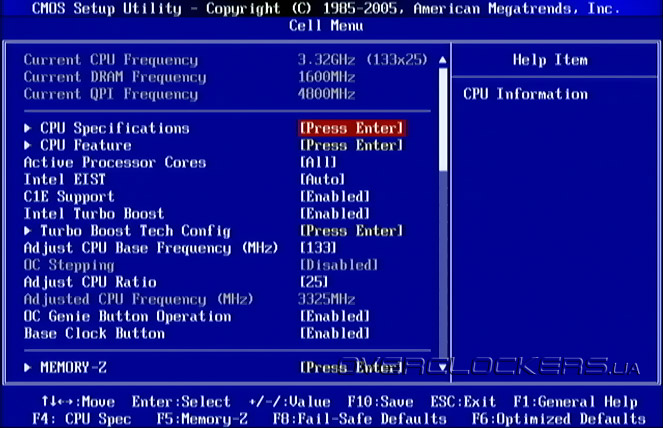

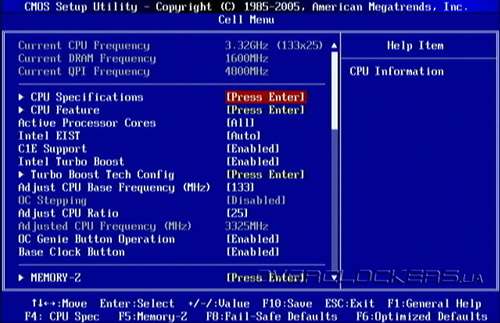

Опции, связанные с тонкой настройкой системы и разгоном сосредоточены в разделе Cell Menu. Доступных параметров хватит даже взыскательному пользователю. В этом меню можно получить информацию по текущим частотам процессора, памяти и шины QPI, по поддерживаемым технологиям и задержкам памяти. Есть возможность управлять множителем процессора, памяти и ее контроллера, QPI, изменять количество активных ядер и энергосберегающие технологии.

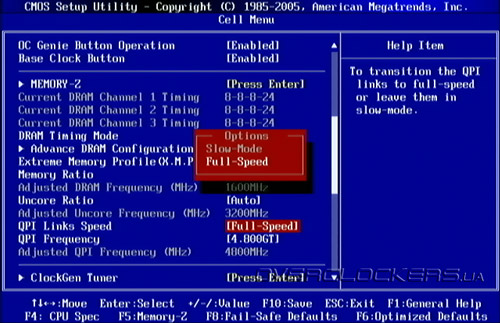

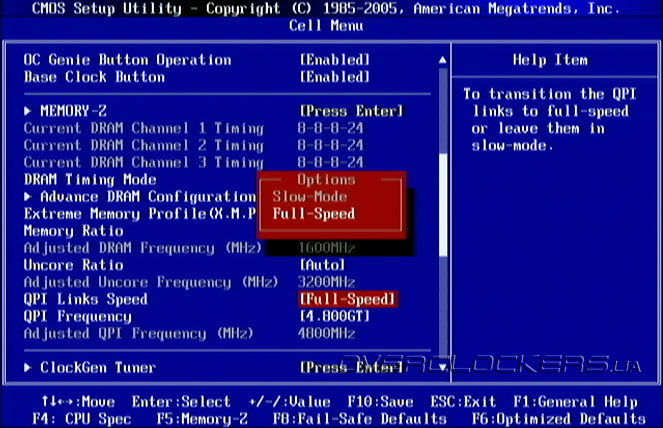

С распространением экстремального разгона, подразумевающего использование жидкого азота для охлаждения процессора, шина QPI обзавелась новым режимом работы — Slow Mode. Он при сильном поднятии частоты Bclk позволяет снизить скорость работы QPI, тем самым уменьшить влияние на разгонный потенциал материнской платы. Встречается он не везде, как, впрочем, и не всем платам помогает. Кроме того, при его активации снижается производительность системы, но когда на кон ставится высокая частота процессора, это уже не так критично.

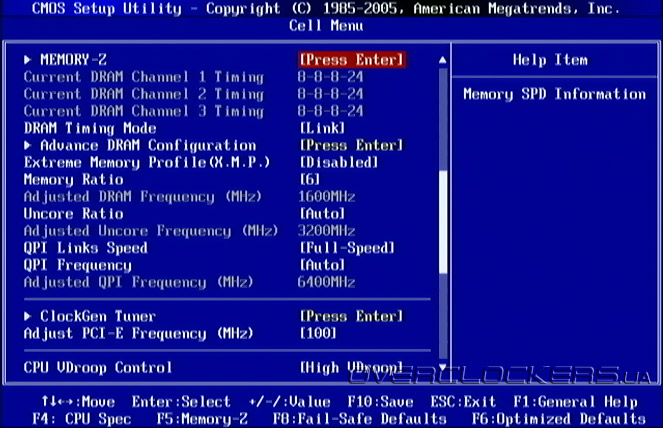

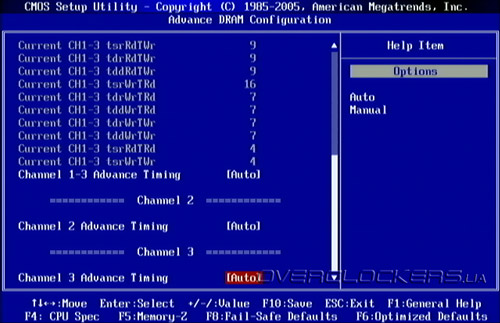

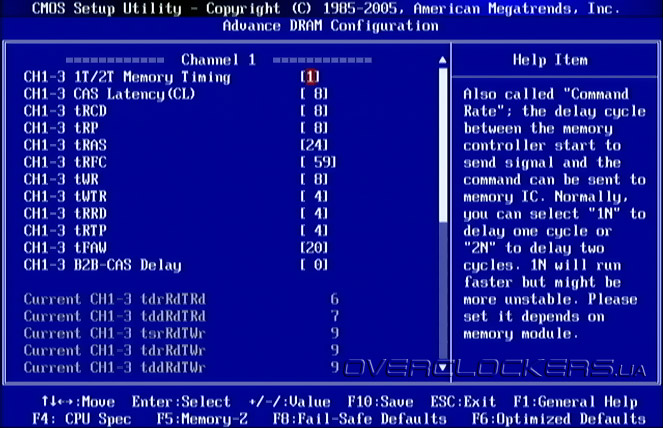

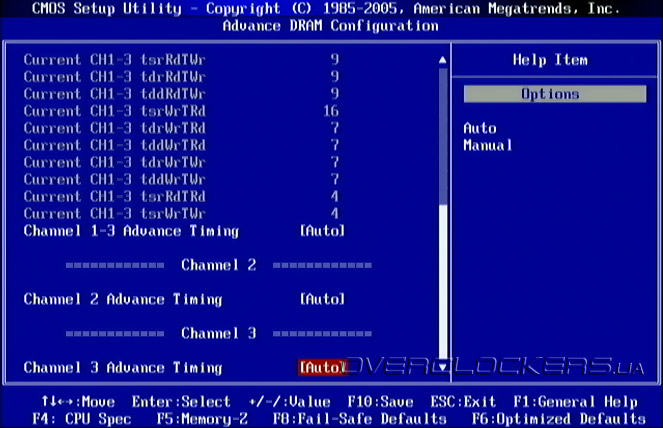

Тайминги памяти могут изменяться как для отдельного канала (режим Unlink), так и для всех сразу (Link). При выборе ручной настройки автоматический режим для каждой отдельно взятой задержки не доступен — либо все на автомате, либо тайминги прописывать самому. И если с основными проблем не будет, то знать, какие именно должны быть второстепенные тайминги не каждому по силе. В итоге приходится уповать на установки, предложенные платой изначально, загрузившись с необходимой частотой в автоматическом режиме, а уже после выставить четыре основные задержки.
Еще один нюанс, связанный с работой подсистемы памяти, заключается в снижении скорости QPI до 4800 МТ/с при использовании профилей XMP, даже если они не подразумевают повышения частоты Bclk.

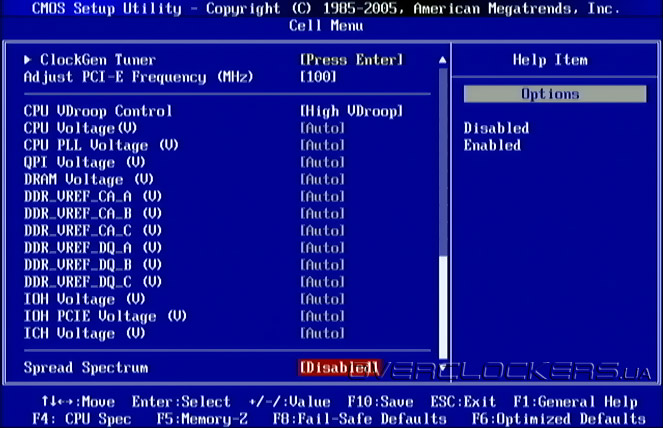

А вот с напряжениями вряд ли возникнут вопросы. Есть настройка, отвечающая снижение просадок напряжения питания процессора. Как мне уже надоело это все писать. Диапазоны изменения напряжений находятся в широких пределах, которых хватит для разгона процессора, как при воздушном охлаждении, так и при использовании более экстремальных СО:
| Параметр | Диапазон изменений |
| CPU Voltage | От 0,9 до 1,693 В с шагом 0,006-0,007 В |
| CPU PLL Voltage | От 1,05 до 2,6 В с шагом 0,05-0,01 В |
| QPI Voltage | От 0,88 до 1,6 В с шагом 0,02-0,01 В |
| DRAM Voltage | От 1,2 до 2,2 В с шагом 0,01 В |
| DDR_VREF_CA_A | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| DDR_VREF_CA_B | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| DDR_VREF_CA_C | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| DDR_VREF_DQ_A | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| DDR_VREF_DQ_B | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| DDR_VREF_DQ_C | От 0,561 до 1,102 В с шагом 0,003-0,019 В |
| IOH Voltage | От 0,8 до 1,5 В с шагом 0,05-0,01 В |
| IOH PCIE Voltage | От 1,108 до 1,99 В с шагом 0,05-0,01 В |
| ICH Voltage | От 1,1 до 2 В с шагом 0,05-0,01 В |

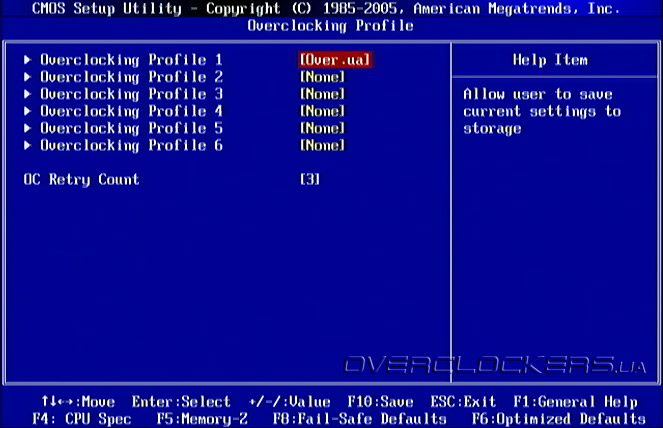

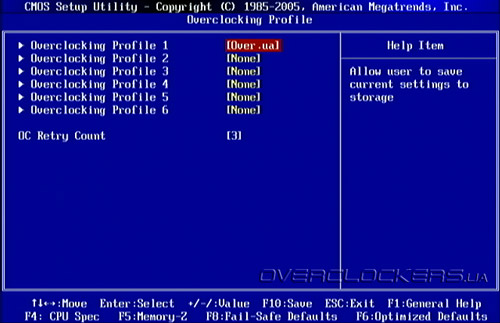

Для любителей повозиться с железом предусмотрена возможность сохранения профилей. Всего доступно шесть штук.

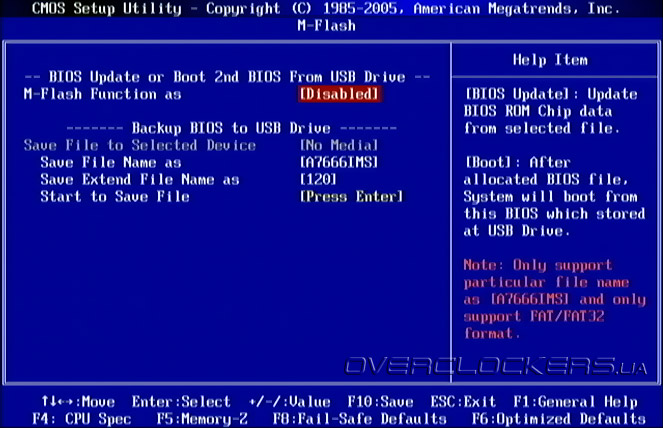

Ну и напоследок о встроенной утилите для прошивки BIOS. Выбор накопителя и файла с микрокодом производится в разделе M-Flash.
Использовать можно обычный флэш-драйв, главное, чтобы файл находился в его корне. В противном случае, обновить BIOS не получится.
Комплектное ПО

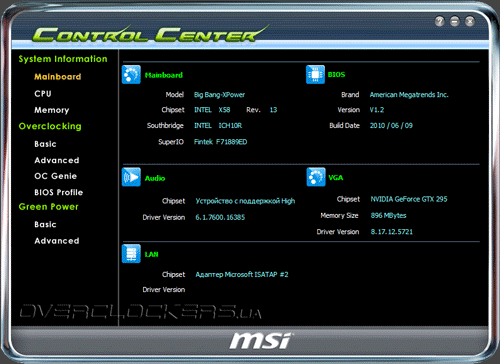

В комплекте с платой поставляется стандартный набор программного обеспечения, знакомого нам по прошлым обзорам продукции MSI. Основными выделим утилиту по обновлению BIOS Live Update 4, и программу по управлению энергосберегающими функциями, тонкой настройке и разгону системы — Control Center.

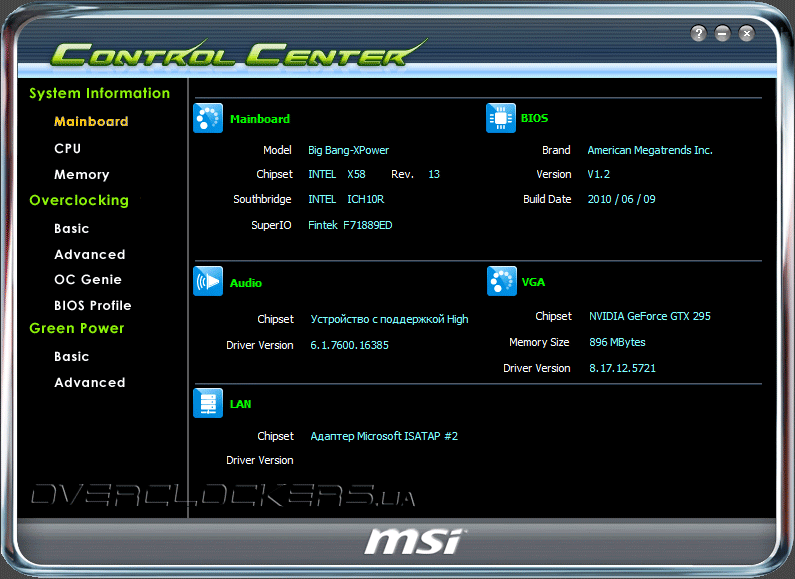

Окно программы содержит три вкладки. Первая отвечает за информацию о системе, процессоре и модулях памяти. Вторая предназначена для разгона, в которой можно изменять частоту Bclk, напряжения на всех основных узлах и компонентах, тайминги памяти, скорость вращения вентиляторов, сохранять и выбирать профили с настройками. Новички будут рады трем профилям с предустановками Cooling, Cinema и Game — для незначительного снижения энергопотребления системы (Bclk 130 МГц), небольшого (136 МГц) и чуть большего (140 МГц) разгона соответственно. И последняя вкладка позволяет осуществлять мониторинг температур и питающих напряжений, управлять технологией APS и вентиляторами.
Есть еще одна утилита — DirectOC (аналог аппаратного Direct OC). Эта программа выводит на рабочий стол данные о частоте базовой, процессора и его множителя. Также она позволяет изменять частоту Bclk с шагом 1 МГц. Таким же образом работают кнопки +/– на материнской плате.
