Насколько хорошо новинка проявит себя во время экспериментов по разгону — покажет практическое исследование, а пока, предлагаем ознакомиться с техническими характеристиками участницы тестирования.
| Модель | MSI FM2-A85XA-G65 |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000*/2133*, (* — ОС), 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0 x16 (x16+x0, x8+x8) 3 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5 (3x 4pin, 2x 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 2.0 (4 разъема на задней панели, AMD A85X) 4 х 3.0 (2 разъема на задней панели, AMD A85X), |
| ATA-133 | – |
| Serial ATA | 8 x SATA 6 Гбит/с (AMD A85X) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (AMD A85X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Кнопки включения, выключения и CLR_CMOS, контрольные точки V-Check, OC Genie |
Поскольку системная логика обладает богатой функциональностью, то в случае с FM2-A85XA-G65 разработчики MSI смогли обойтись минимумом дополнительных контроллеров. Тем не менее, возможностей расширения должно хватить для абсолютного большинства пользователей.
Комплект поставки
Новинка поставляется в картонной коробке стандартных размеров, оформление которой выполнено в стиле, характерном для продуктов MSI из серии Military Class III. Как вы помните, именно таким образом производитель обозначает материнские платы, в конструкции которых используются компоненты военного класса надежности. Также, кроме логотипа Military Class III и названия модели на лицевую сторону упаковки FM2-A85XA-G65 нанесены пиктограммы фирменных особенностей MSI: OC Genie II и ClickBIOS II. Первая означает наличие интеллектуальной системы автоматического разгона, а вторая — использование в качестве пошивки микрокода UEFI с оригинальным графическим интерфейсом.
На тыльной поверхности коробки пользователь может узнать о технологиях, использованных в конструкции системной платы. К электронным компонентам Military Class III относятся твердотельные конденсаторы Hi-c CAP, обладающие повышенной стабильностью в условиях высоких температур, катушки индуктивности с монолитными сердечниками SFC, а также качественные емкости с полимерным электролитом.
Система автоматического разгона OC Genie II обеспечивает до 20% прироста в 3D-играх, а опытным пользователям пригодится прошивка, предлагающая богатые возможности управления быстродействием и оснащенная удобным графическим интерфейсом Click BIOS II.
Вместе с материнской платой MSI FM2-A85XA-G65 покупатели получают набор дополнительных принадлежностей, состоящий из:
- заглушки на заднюю панель I/O Shield;
- четырех кабелей SATA 6 Гбит/с;
- набора коннекторов M-Connectors;
- комплекта переходников V-Check;
- DVD-диска с драйверами и программным обеспечением;
- подробного руководства пользователя;
- инструкции по быстрой сборке системного блока;
- копии сертификата соответствия стандарту MIL-STD-810G;
- руководства по работе с фирменным ПО MSI.
Комплект поставки достаточно разнообразный, во всяком случае, присутствует все необходимое для сборки и последующей эксплуатации системной платы.
Дизайн
Материнская плата FM2-A85XA-G65 выполнена в форм-факторе ATX, её размеры составляют 305 х 244 мм. Как и все продукты MSI, принадлежащие к семейству Military Class III, новинка выделяется массивной системой охлаждения и мощным узлом VRM.
Системная плата предназначена для эксплуатации APU A-Series и Athlon в исполнении Socket FM2. Модель основана на старшем чипсете AMD A85X, который обеспечивает поддержку большинства актуальных интерфейсов. Для работы с оперативной памятью предназначены четыре разъема DIMM DDR3, в которые можно установить модули c тактовой частотой 1866 МГц суммарным объемом до 64 ГБ. Материнская плата MSI FM2-A85XA-G65 оснащена двумя слотами PCI Express 2.0 x16, которые позволяют создавать конфигурации AMD CrossFireX. При эксплуатации единственного графического ускорителя первый по счету разъем PCI Express 2.0 x16 будет работать с максимальной пропускной способностью, а в случае установки двух видеокарт оба порта переключатся в режим PCI Express 2.0 x16@x8.
Для инсталляции карт расширения на материнской плате расположены два порта PCI и три слота PCI Express 2.0 x1. За работу всех восьми разъемов SATA 6 Гбит/с отвечает микросхема системной логики AMD A85X, которая поддерживает режим AHCI и позволяет объединять дисковые накопители в массивы RAID уровней 0, 1, 5, 10.
Возможности расширения FM2-A85XA-G65 представлены четырьмя чипсетными портами USB 3.0 и десятью USB 2.0. Что касается дополнительных контроллеров, то материнская плата оснащена микросхемой Realtek RTL8111E, которая отвечает за работу локальной сети Gigabit Ethernet, а в качестве звуковой карты используется восьмиканальный HD-аудиокодек Realtek ALC892. Задняя панель системной платы содержит следующий набор интерфейсов:
- комбинированный разъем PS/2;
- четыре порта USB 2.0 и два USB 3.0;
- видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
- оптический выход S/PDIF;
- сетевой порт RJ-45;
- шесть аналоговых аудиоразъемов.
Таким образом, конфигурация задней панели позволяет максимально реализовать заложенные в продукт возможности расширения. Что касается вывода изображения от встроенного графического ядра, то пользователь может одновременно задействовать три из четырех видеовыходов. Благодаря поддержке AMD Eyefinity доступно расширение рабочего стола на три монитора. Также, обладатели дискретных графических ускорителей могут задействовать технологию Lucid Virtu MVP.
Система охлаждения MSI FM2-A85XA-G65 разработана со значительным запасом прочности, который пригодится при разгоне APU. Подключение вентиляторов обеспечивают пять разъемов, три из которых — четырехконтактные — поддерживают управление скоростью вращения при помощи ШИМ. Силовые элементы преобразователя напряжения охлаждаются парой массивных радиаторов. Благодаря сложной форме ребер они сохраняют максимальную эффективность даже в условиях слабого обдува.
Для равномерного нагрева в конструкции используется тепловая трубка, а надежный прижим обеспечивает крепление на подпружиненных винтах.
Микросхема системной логики охлаждается при помощи компактного плоского радиатора, эффективность которого не вызывает никаких опасений.
Преобразователь напряжения MSI FM2-A85XA-G65, выполненный по восьмиканальной схеме, управляется ШИМ-контроллером IR3567A, а в электрических цепях VRM применяются дискретные MOSFET. Шесть фаз формируют напряжение для вычислительных модулей, еще две отвечают за электропитание встроенного северного моста и контроллера памяти.
Электропитание к преобразователю напряжения подводится при помощи восьмиконтактного разъема EPS12V, что дает надежду на хорошие результаты разгона. Опытные пользователи непременно оценят наличие у FM2-A85XA-G65 аппаратных кнопок включения, перегрузки и сброса настроек прошивки, которые облегчают эксплуатацию в условиях открытого стенда. А для аппаратного измерения напряжений героиня сегодняшнего обзора оснащена контрольными точкам V-Check.
Иными словами, в конструкции MSI FM2-A85XA-G65 основной упор сделан на запас прочности конструкции, необходимый для достижения максимальных результатов разгона. Тем не менее, функциональность материнской платы находятся на достаточно высоком уровне даже без использования большого количества дополнительных контроллеров. Впрочем, успех в овреклокинге зависит не только от возможностей аппаратного обеспечения, так что мы переходим к рассмотрению программной составляющей — управляющему микрокоду. UEFI Setup

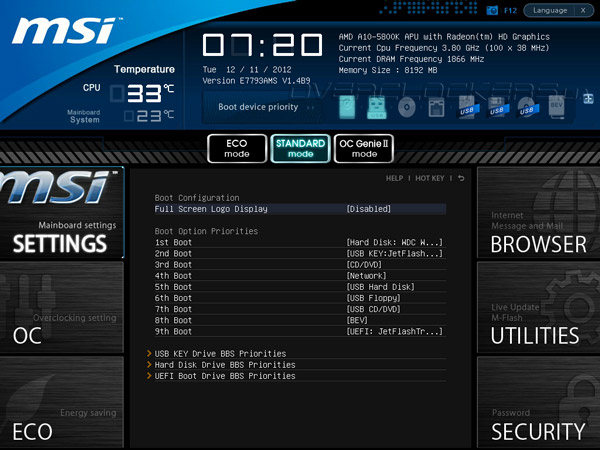

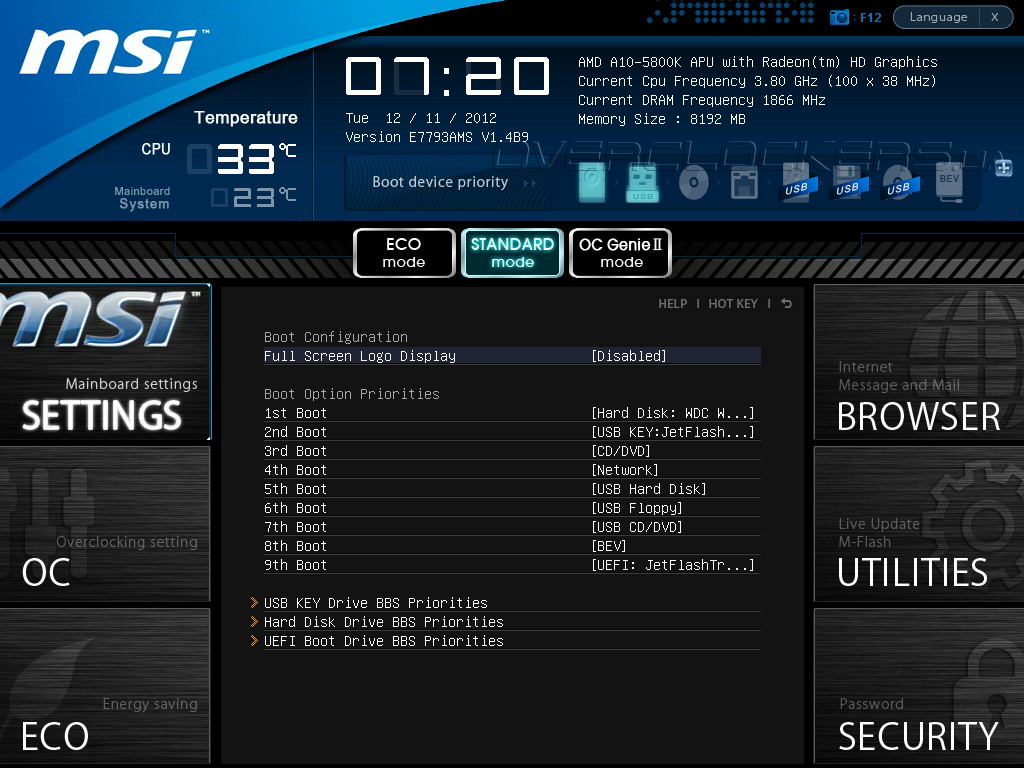

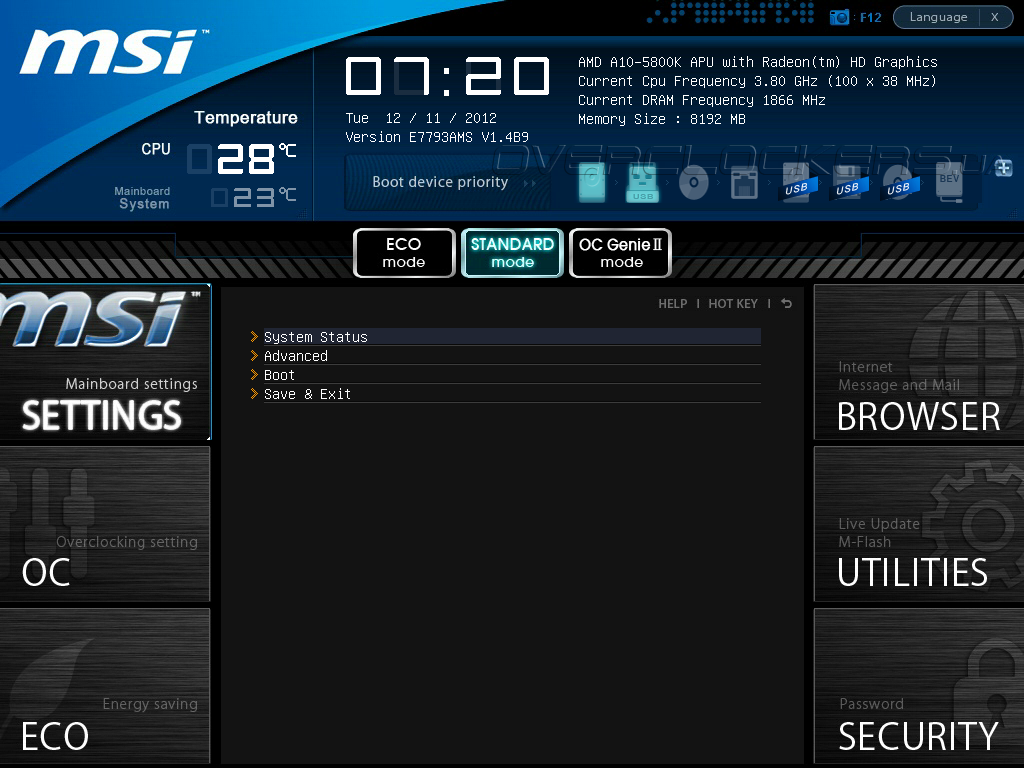

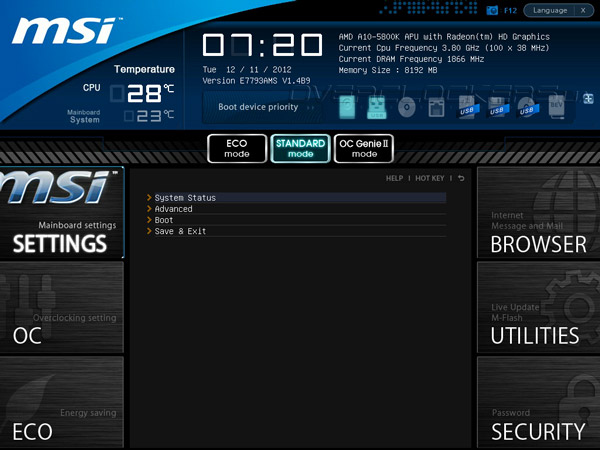

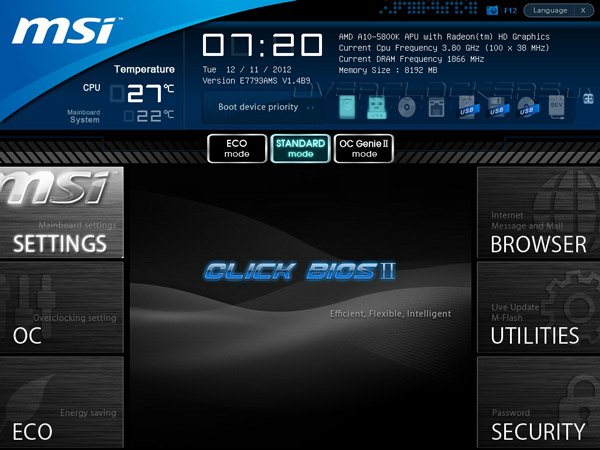

Прошивка FM2-A85XA-G65 основана на Unified EFI, для которого разработан оригинальный графический интерфейс ClickBIOS II. Особенности меню настройки системных плат MSI нам хорошо знакомы на примере предыдущих обзоров старших моделей для процессоров Intel. После входа в прошивку пользователь может наблюдать главное меню, в верхней части которого отображается информационная панель. На ней выводится текущие дата и время, температуры процессора и системной логики, а также информация о прошивке и режимы работы основных компонентов. В главном меню присутствует возможность задания порядка инициализации загрузочных устройств и выбора одного из режимов работы прошивки: ECO mode, STANDARD mode или OC Genie II mode.
Режим ECO активирует дополнительные функции энергосбережения, OC Genie II позволяет задействовать одноименную технологию автоматического разгона, в то время как режим STANDARD дает полный контроль над параметрами материнской платы. В разделе SETTINGS находятся базовые настройки чипсета и дополнительных контроллеров, функций системного мониторинга, процесса загрузки, а также множества второстепенных подсистем.

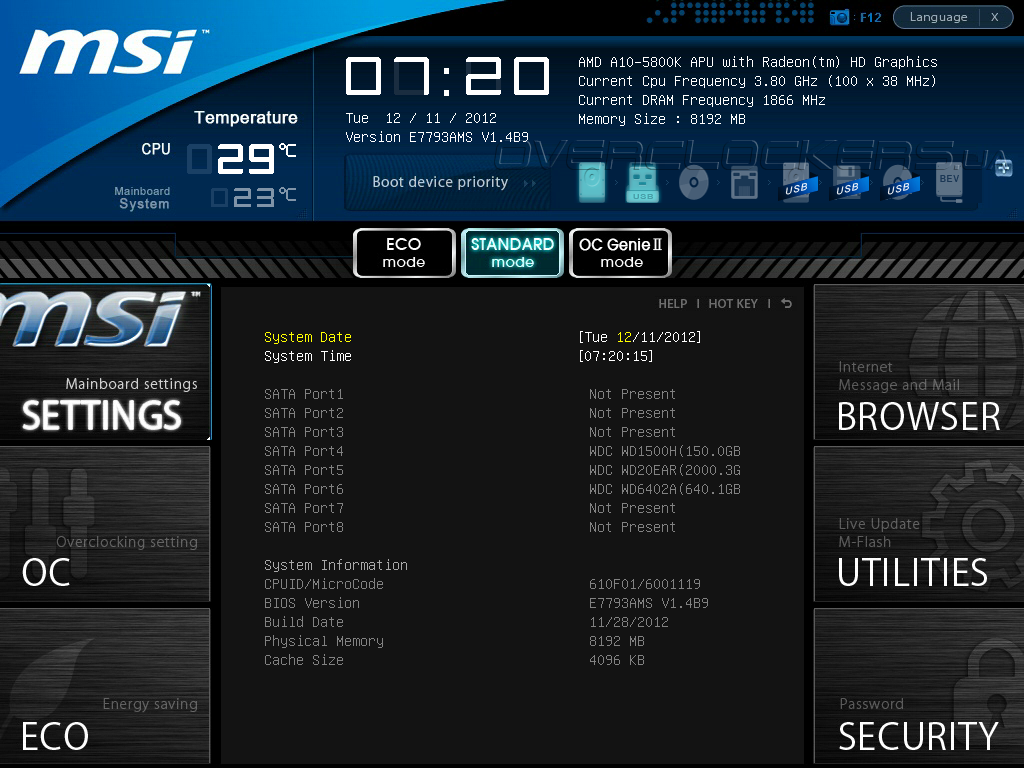

Вкладка System Status позволяет получить информацию о подключенных устройствах SATA, узнать подробности о версии прошивки, а также задать дату и время.

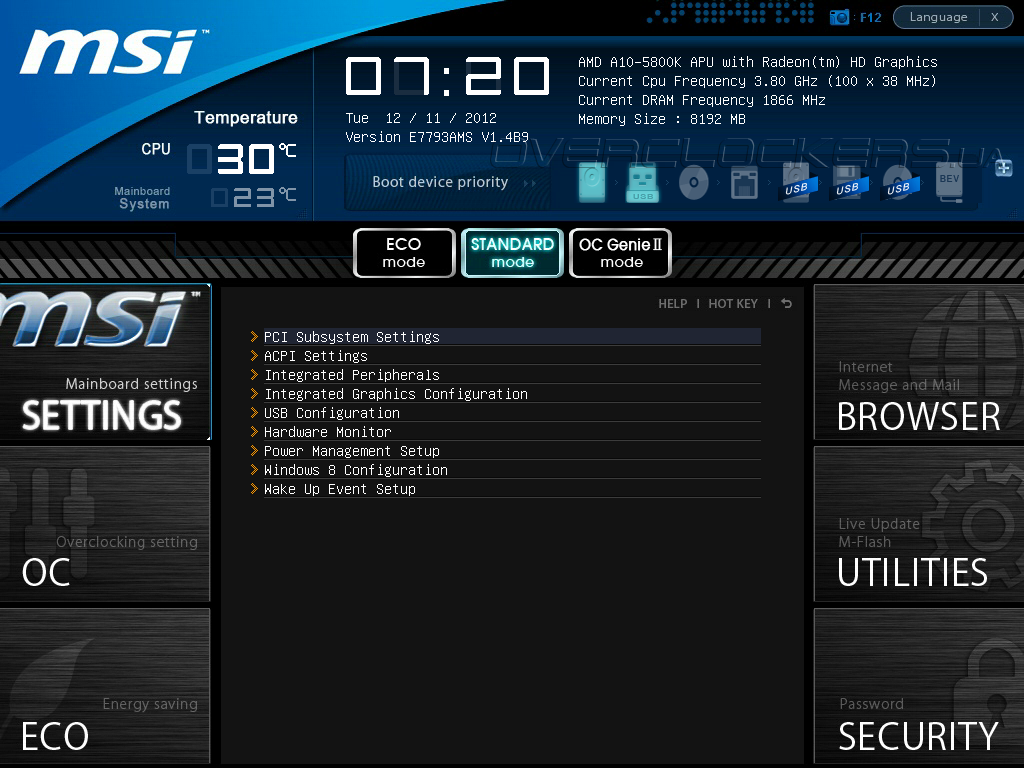

В меню Advanced сосредоточены многочисленные настройки, отвечающие за функционирование основных подсистем материнской платы.

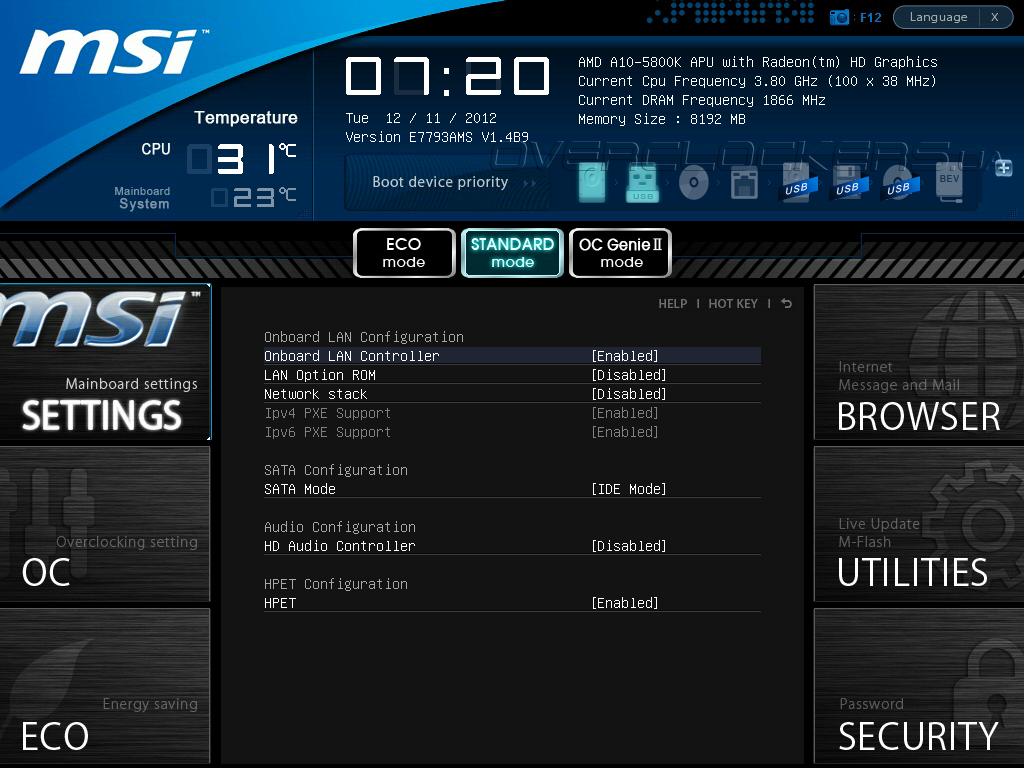

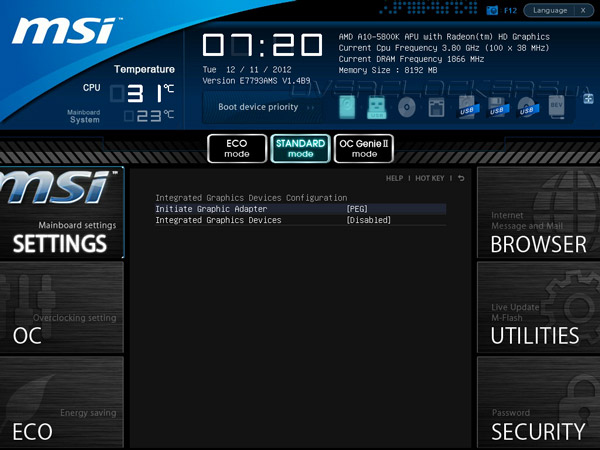

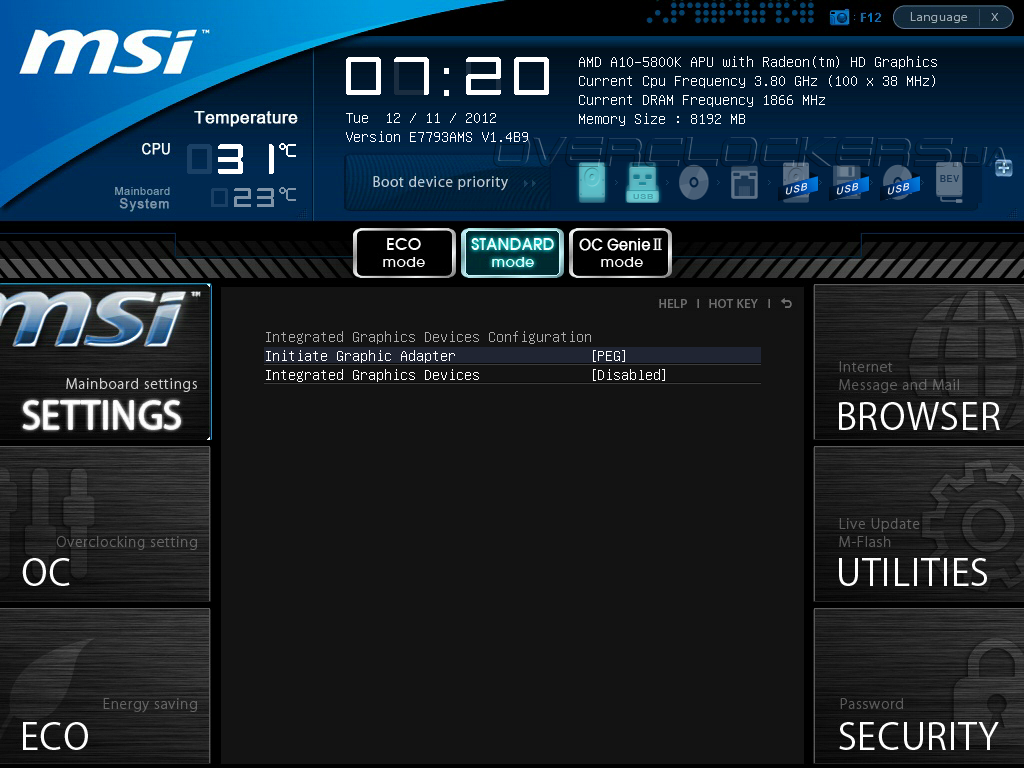

В подразделе Integrated Peripherals пользователь моет задать режим работы дисковой подсистемы, включить встроенные звуковой и сетевой контроллеры, а во вкладке Integrated Graphics — настроить работу интегрированной видеокарты.

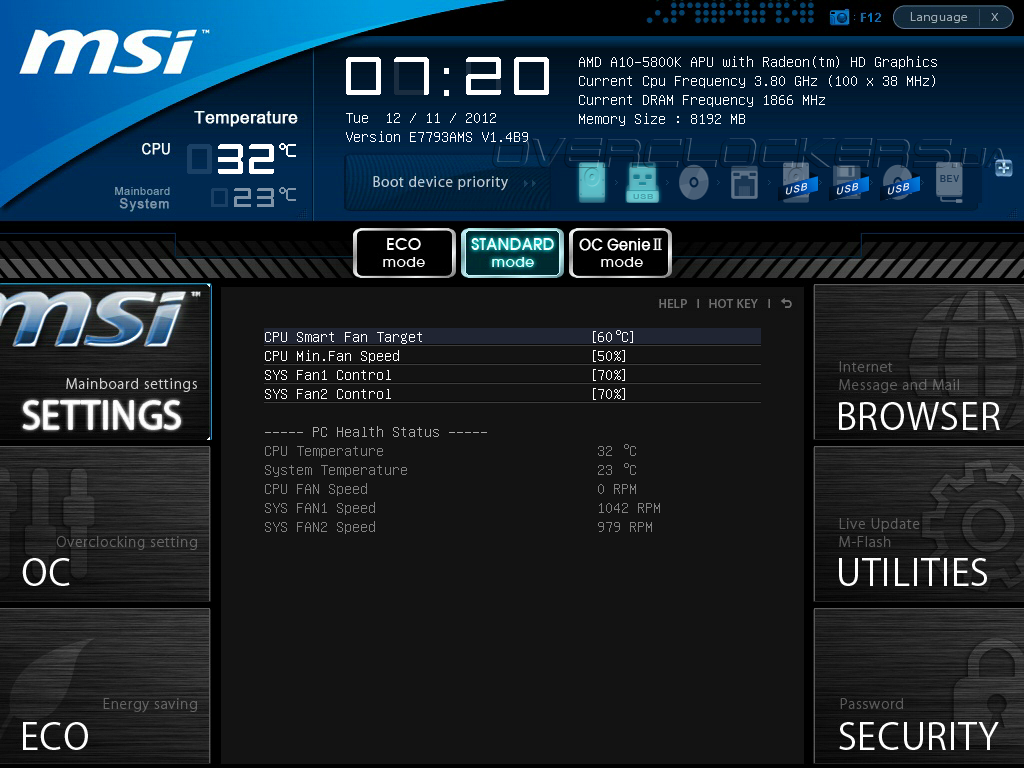

Функции системного мониторинга и управления скоростями вращения вентиляторов находятся в подменю Hardware Monitor. Здесь выводятся показания двух температурных и трех тахометрических датчиков, а также настройки режима работы «карлсонов».

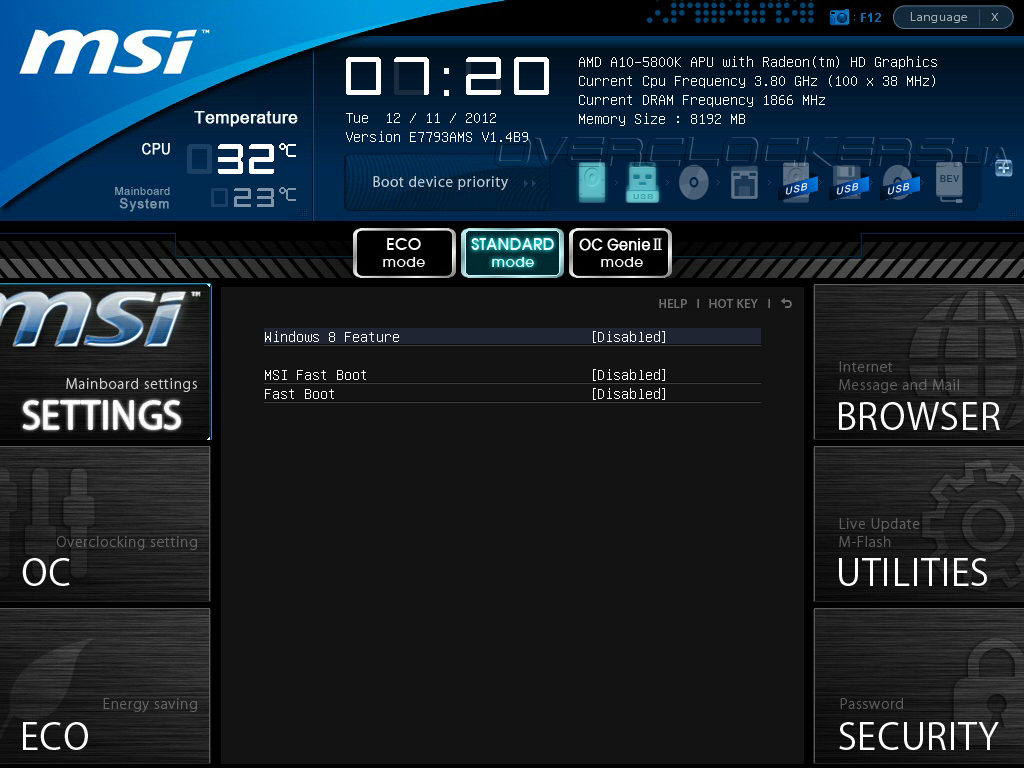

Наконец, вкладка Windiws 8 Configuration, как следует из названия, отвечает за ряд функций, доступных исключительно пользователям последней версии ОС от Microsoft, а в разделе Boot задаются настройки процесса загрузки.

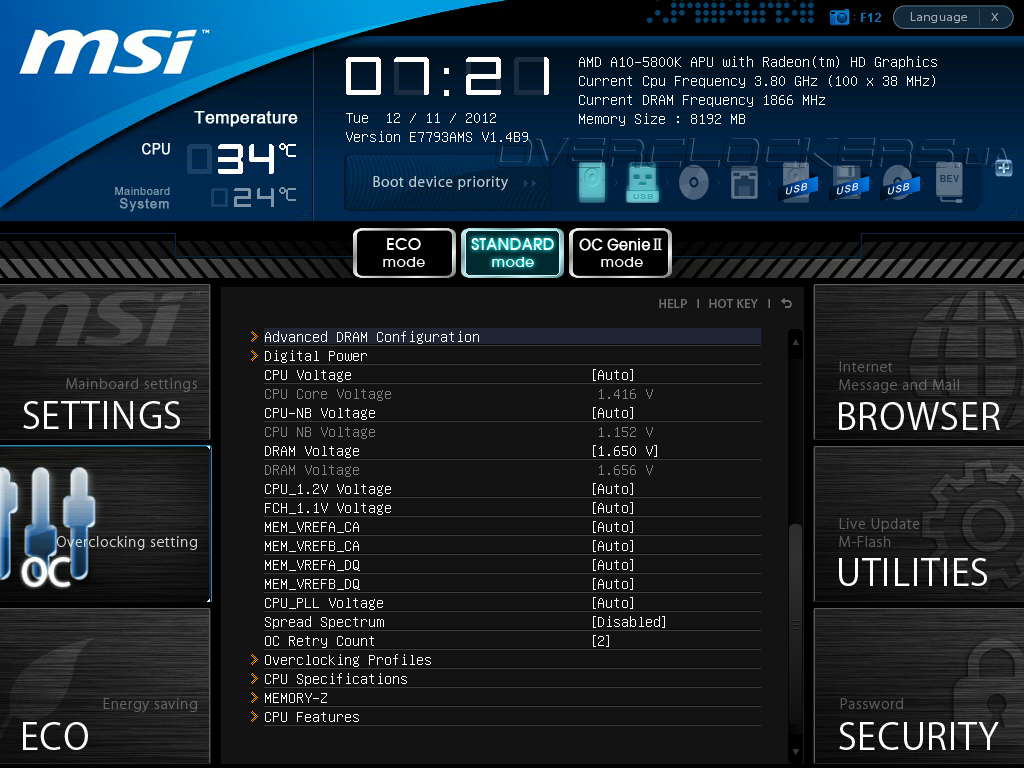

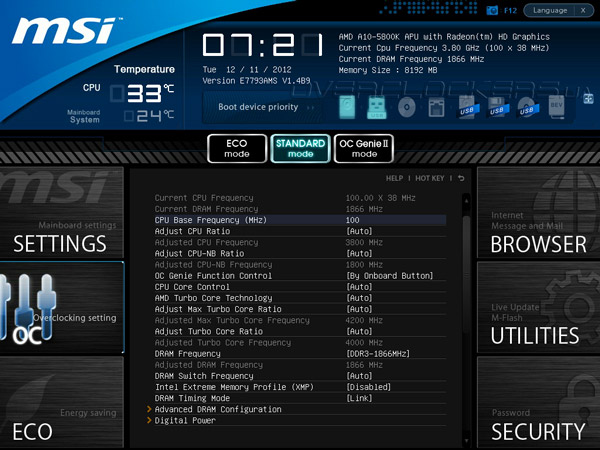

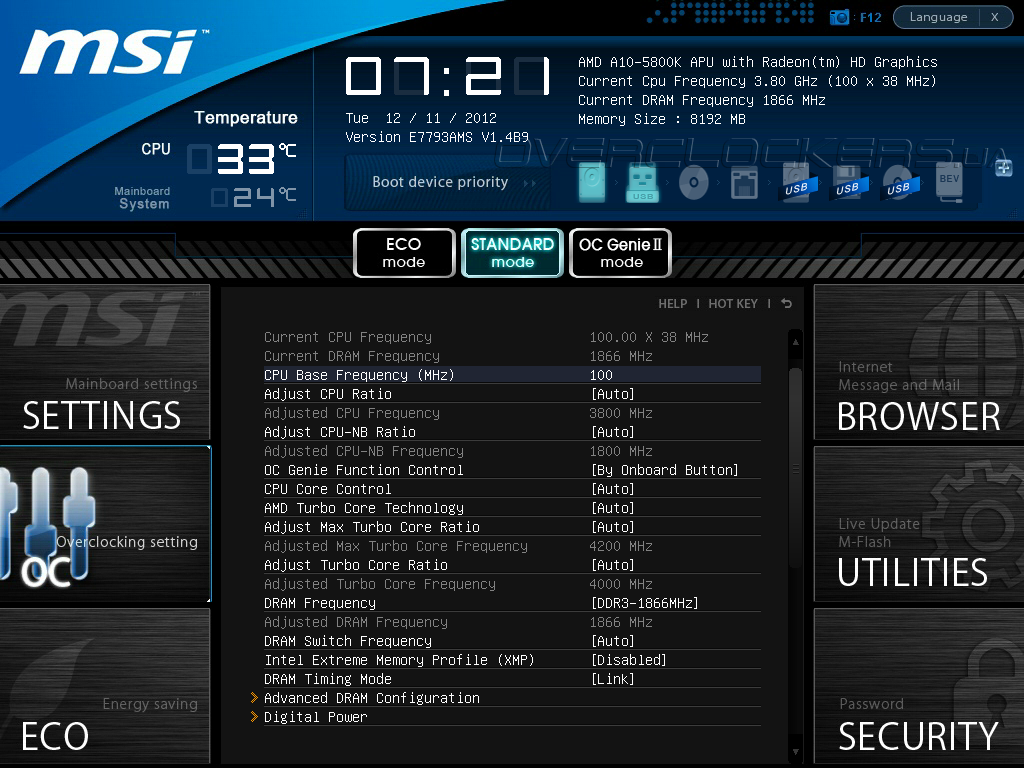

Прошивка FM2-A85XA-G65 предлагает богатые возможности по разгону, сосредоточенные в меню OC — Overclocking settings. Кроме привычных функций управления базовой частотой и множителями вычислительных ядер пользователям доступна тонкая настройка технологии AMD Turbo Core, режима работы подсистемы ОЗУ, а также регулировка напряжений на всех основных узлах материнской платы.
Диапазоны и шаг изменения напряжений питания представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Voltage | 1,2—2,0 | 0,0125 |
| CPU-NBVoltage | 1,0—1,5 | 0,0125 |
| DRAM Voltage | 1,29—2,01 | 0,015 |
| CPU_1.2V Voltage | 1,212—1,5 | 0,012 |
| FCH_1.2V Voltage | 0,91—1,509 | 0,011 |
| MEM_VREFA_CA | 0,485—0,76 | 0,005 |
| MEM_VREFB_CA | 0,44—0,75 | 0,00485 |
| MEM_VREFA_DQ | 0,435—0,75 | 0,005 |
| MEM_VREFB_DQ | 0,442—0,757 | 0,005 |
| CPU_PLL Voltage | 2,42—2,7 | 0,02 |
Традиционно для системных плат MSI значение параметра CPU Voltage можно задавать только в явном виде, следовательно, при разгоне с увеличением напряжения на вычислительных модулях технологии энергосбережения прекращают свою работу. Зато, у пользователей есть возможность настройки дополнительных опций цифровой подсистемы электропитания, которые сосредоточены в подменю Digital Power. Именно здесь находится ступенчатая настройка функции Vdroop Offset Control, которая препятствует падению напряжения на процессоре под нагрузкой, есть возможность расширять пределы срабатывания защиты по току, а также управлять частотой переключения силовых элементов VRM.

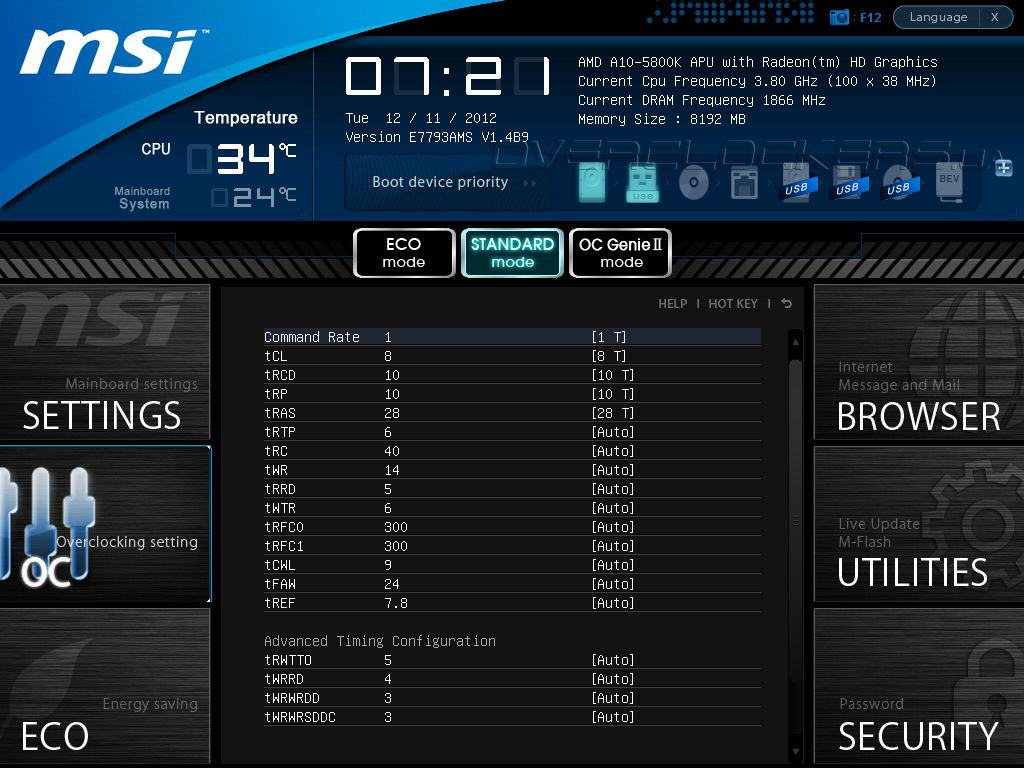

Прошивка героини сегодняшнего обзора поддерживает автоматическую установку параметров оперативной памяти в соответствии с профилями X.M.P. В ручном режиме материнская плата позволяет задавать тактовую частоту ОЗУ до 2133 МГц включительно, а во вкладке Advanced DRAM Configuration доступно управление множеством таймингов.

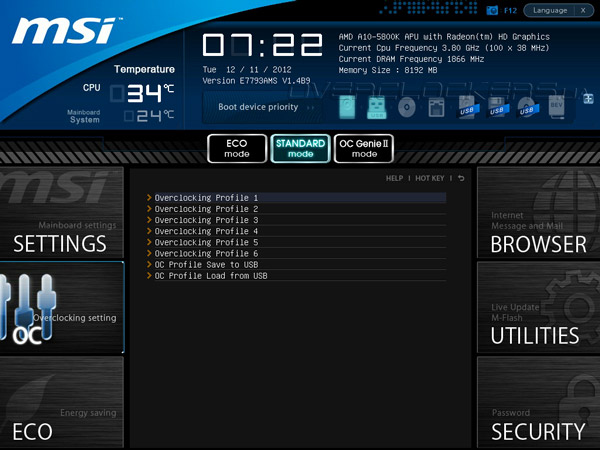

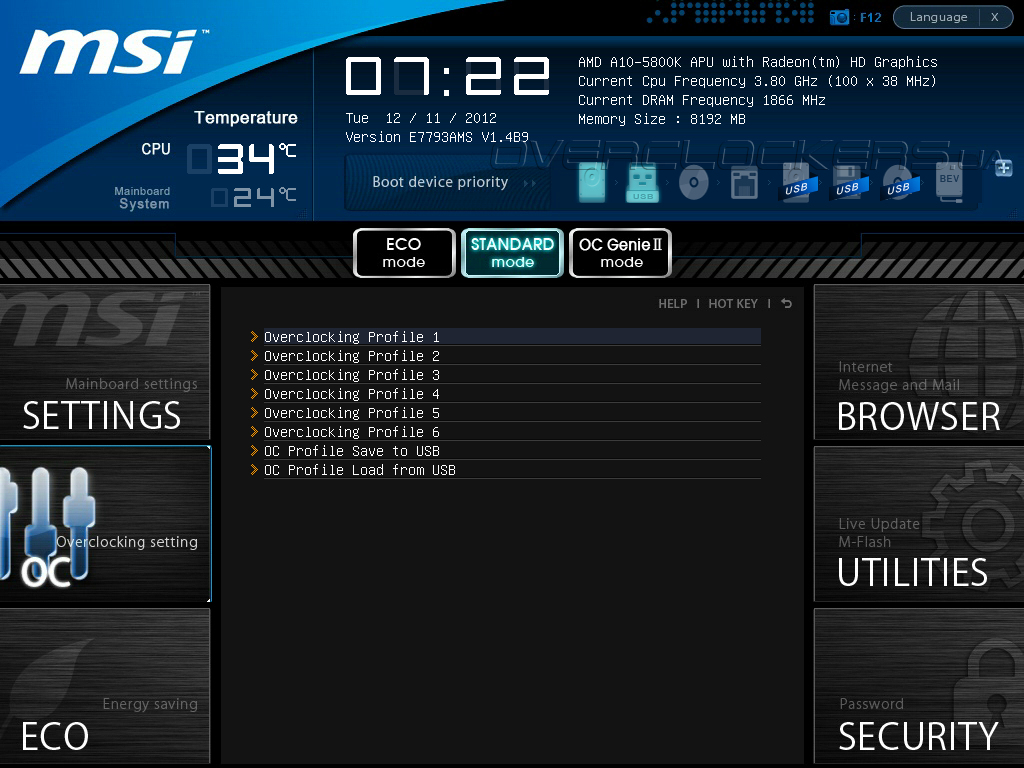

Для работы с профилями пользовательских настроек служит подраздел Overclocking Profile, где можно сохранить до шести наборов параметров, или записать файл с конфигурацией на дисковый накопитель.

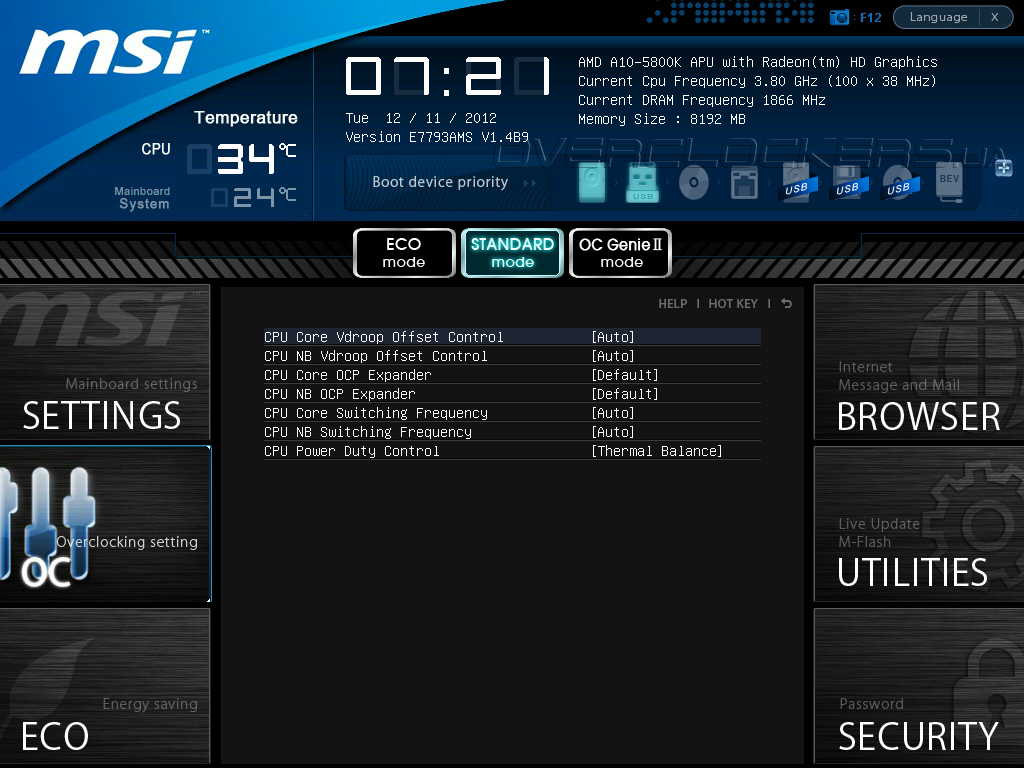

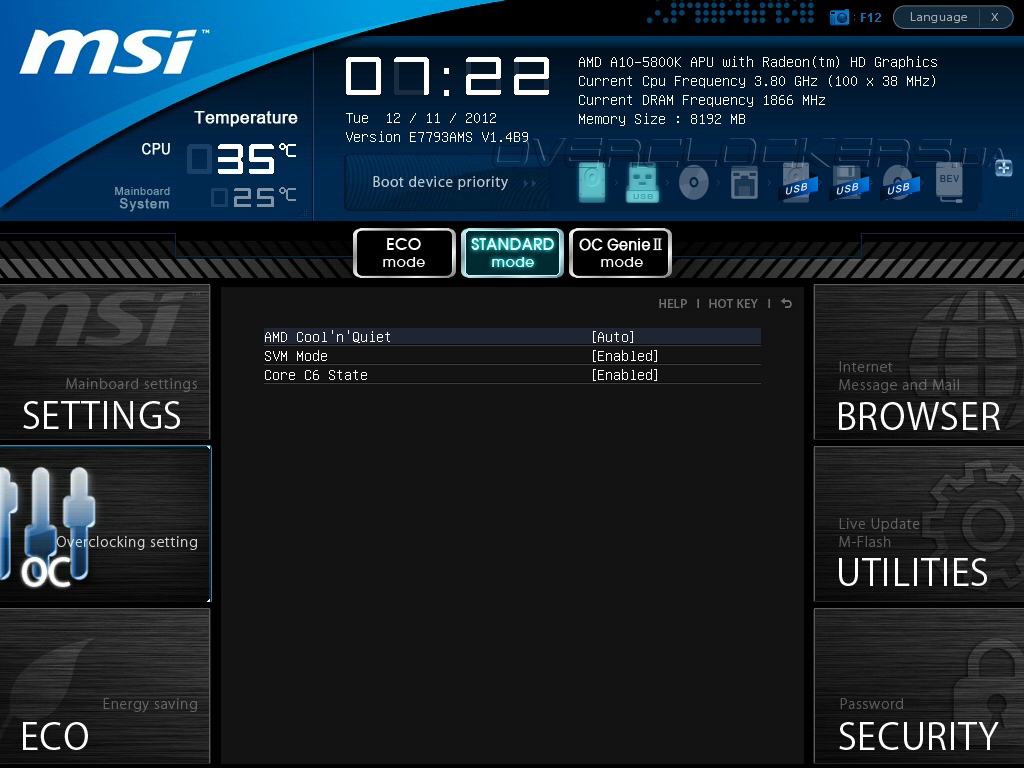

Содержимое вкладки CPU Features представляет неподдельный интерес для опытных пользователей, ведь именно здесь находится управление процессорными функциями энергосбережения и аппаратной виртуализации.

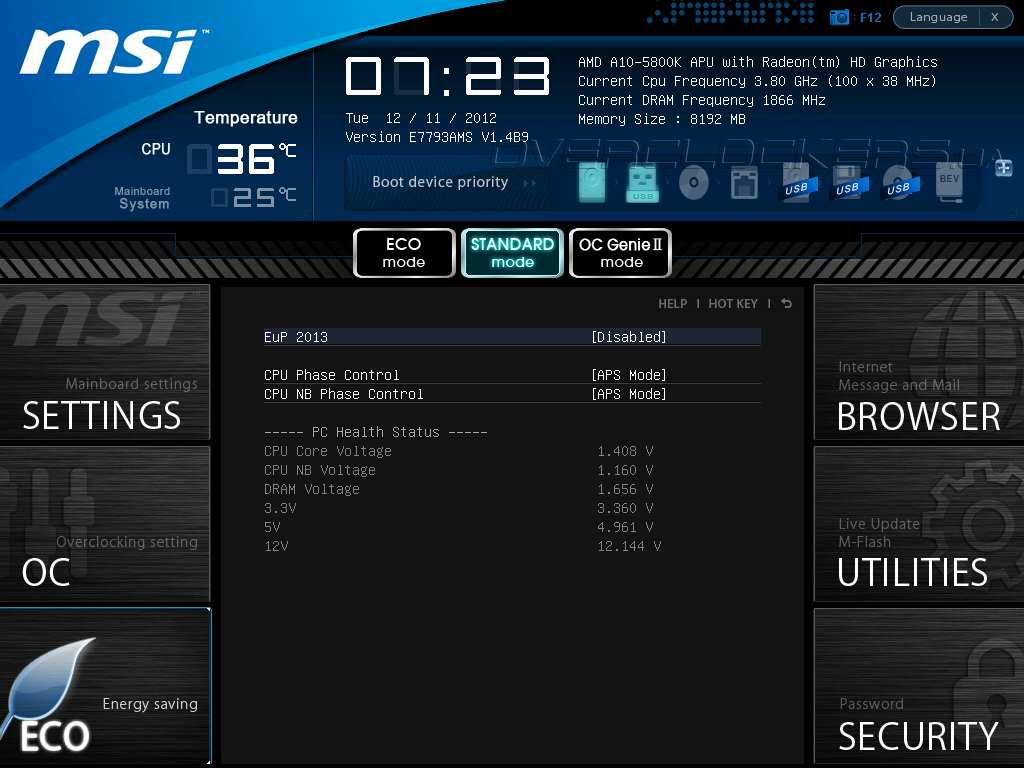

Раздел ECO отвечает за работу фирменной технологии APS — Active Phase Switching, которая отключает неиспользуемые фазы VRM, тем самым повышая энергоэффективность преобразователя напряжения. Здесь же выводятся текущие значения напряжений на процессоре, модулях оперативной памяти, а также на шинах электропитания +3,3V, +5V и +12V.

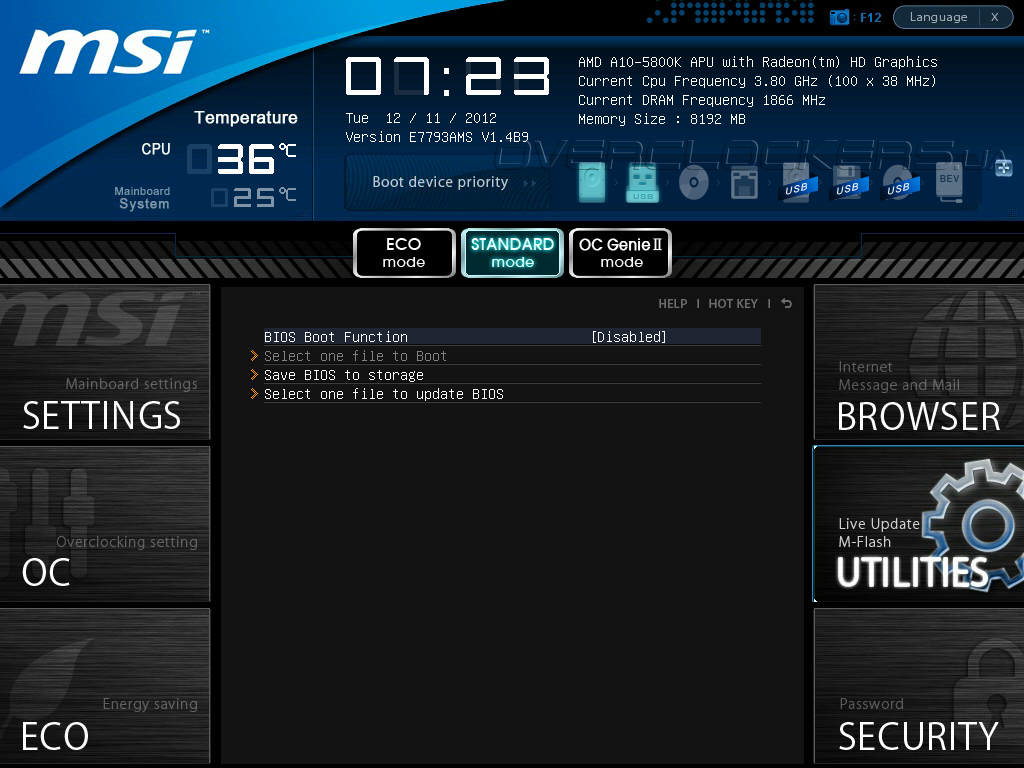

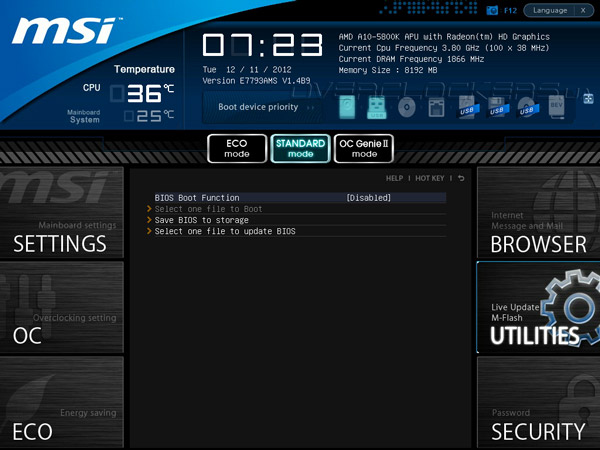

Подобно большинству современных материнских плат, прошивка рассматриваемого продукта имеет встроенную утилиту для обновления и создания резервных копий управляющего микрокода M-Flash.
Таким образом, прошивка MSI FM2-A85XA-G65 обладает всеми необходимыми возможностями по тонкой настройке системной платы и управлению параметрами разгона. В очередной раз отметим удобный и практичный графический интерфейс ClickBIOS II, а также отличную стабильность работы UEFI Setup. На этом фоне несколько огорчают весьма слабые функции управления вентиляторами и отключение технологий энергосбережения во время разгона. Так что, окончательные выводы о качестве прошивки можно сделать только после оценки разгонного потенциала и уровня быстродействия.
Комплектное ПО

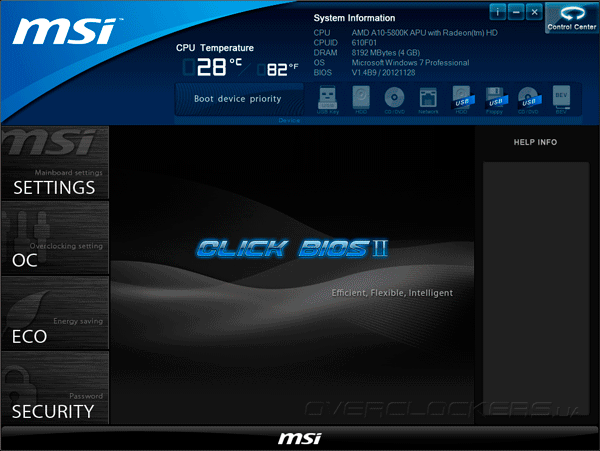

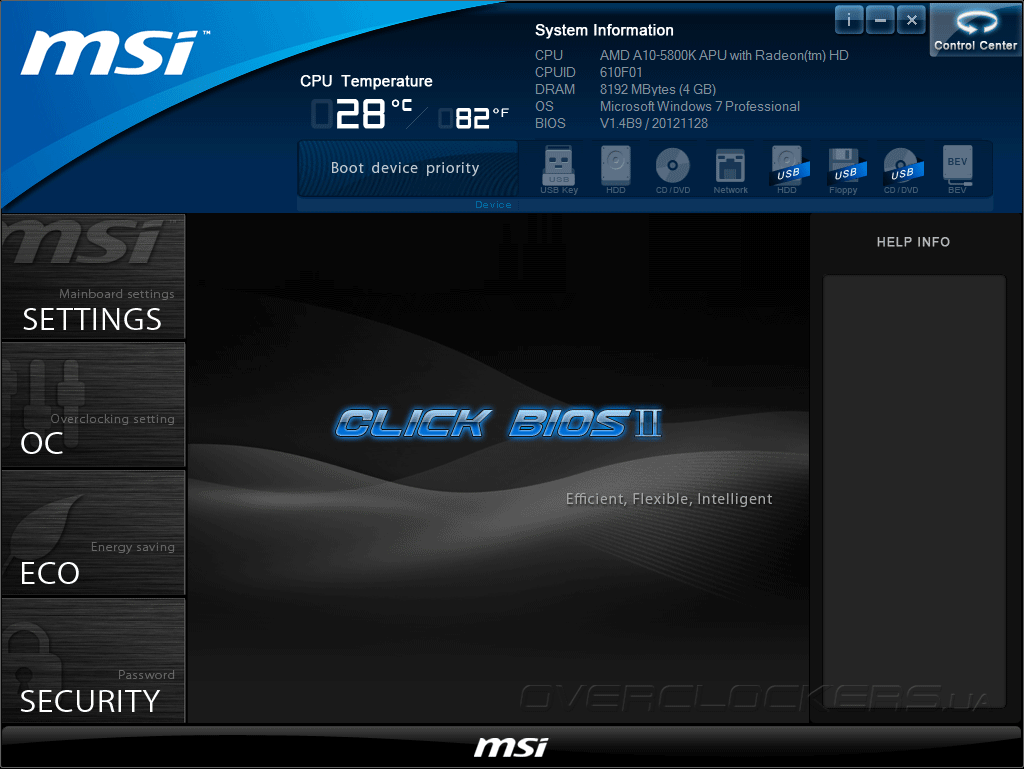

Вместе со своими продуктами компания MSI предлагает программное обеспечение, предназначенное для настройки и оптимизации производительности, а также контроля состояния системной платы. Утилита CLICK BIOS II дает доступ к управлению опциями прошивки прямо из операционной системы MS Windows. Её оформление напоминает интерфейс UEFI Setup, и даже названия вкладок в точности совпадают с наименованиями разделов меню настройки. При помощи программы CLICK BIOS II в подменю SETTINGS пользователи могут задавать параметры системной логики и дополнительных контроллеров, управлять работой встроенного видеоядра, а также обновлять управляющий микрокод и настраивать процесс загрузки.

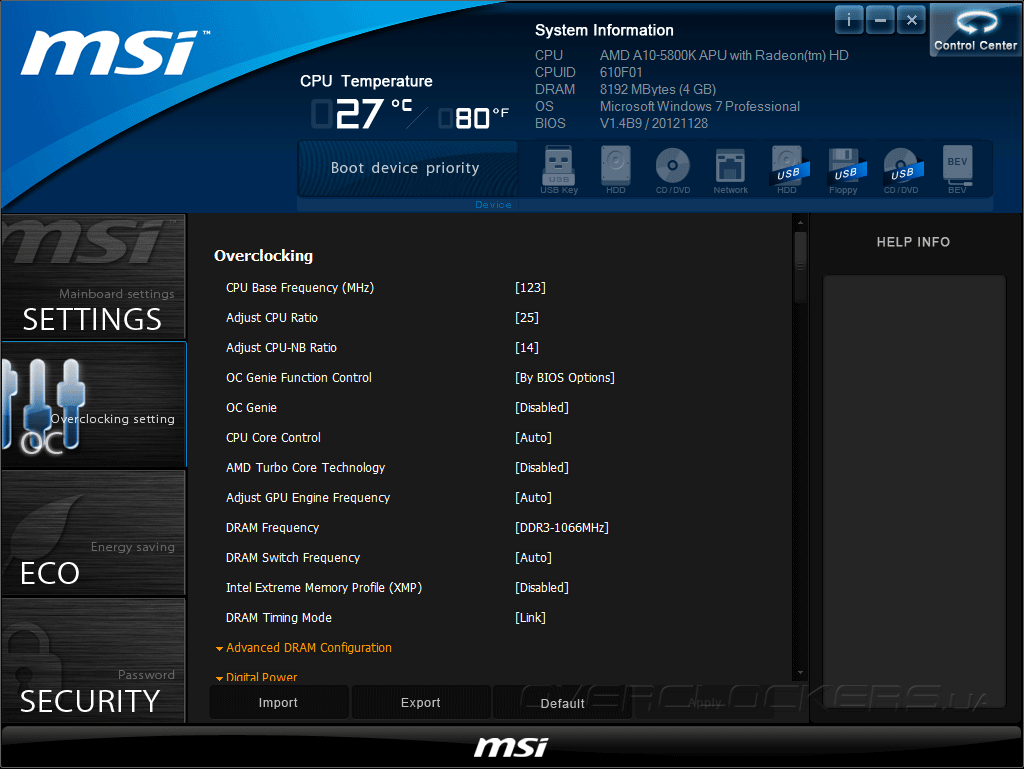

Все параметры, отвечающие за управление быстродействием, можно встретить во вкладке OC, набор опций которой в точности соответствует одноименному разделу прошивки.

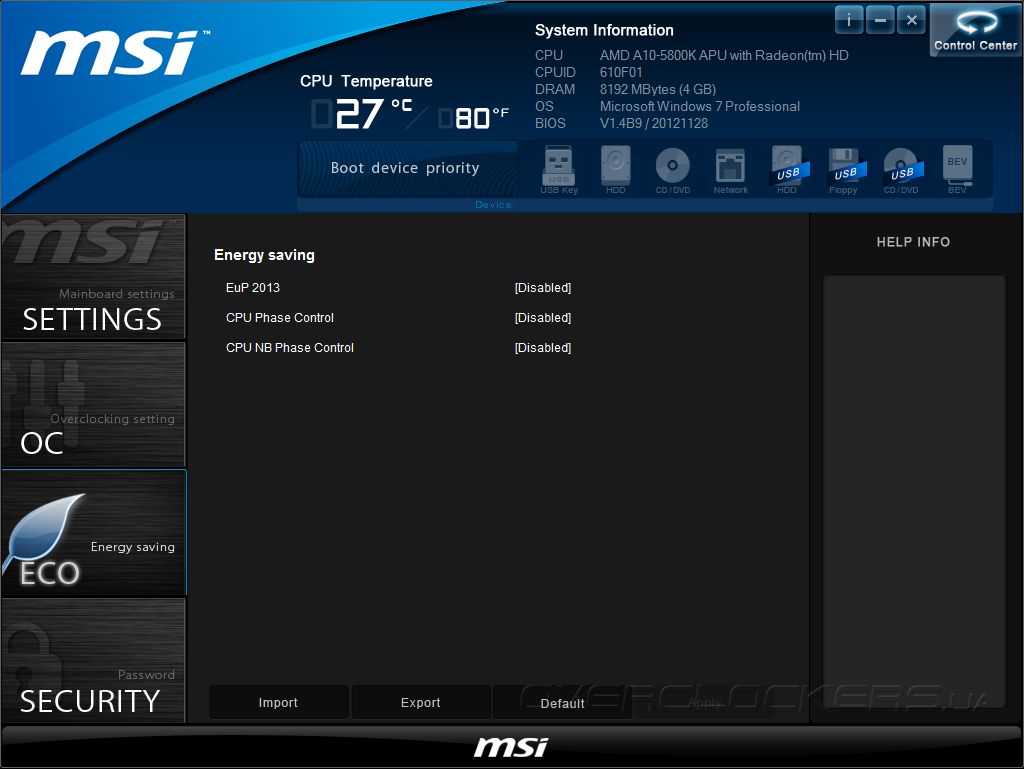

Наконец, в разделе ECO позволяет управлять фирменными технологиями энергосбережения MSI.
Несмотря на богатые возможности утилита CLICK BIOS II не «умеет» отображать показания аппаратного мониторинга, а для применения настроек требуется перегрузка. В этой связи, программа не подходит для управления параметрами в режиме реального времени, но для этих целей MSI предлагает отдельный программный продукт Control Center, который с недавних пор получил обновление до версии 2.5.
С его помощью в меню Overclocking можно управлять множителем вычислительных модулей, базовой частотой и всеми основными напряжениями. С правой части окна располагается всплывающая панель, на которой выводятся показания сенсоров системного мониторинга. Также, программа позволяет выводить подробную информацию об установленных процессоре и модулях ОЗУ.

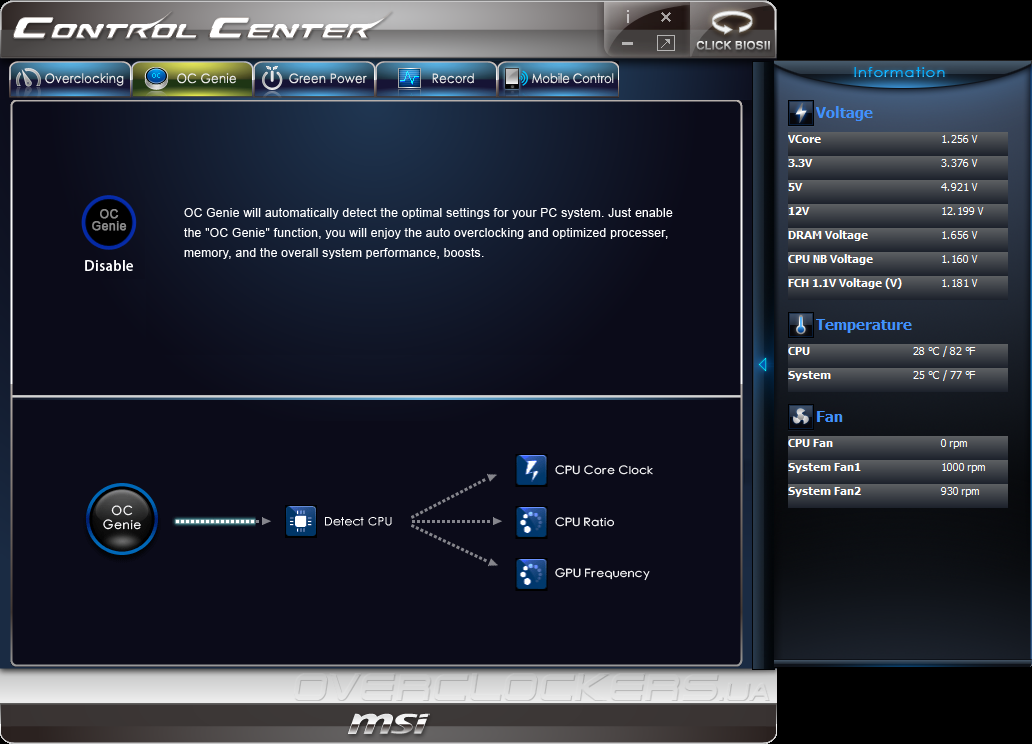

Для новичков, планирующих воспользоваться возможностью автоматического разгона, служит вкладка OC Genie, которая запускает одноименную функцию повышения быстродействия.

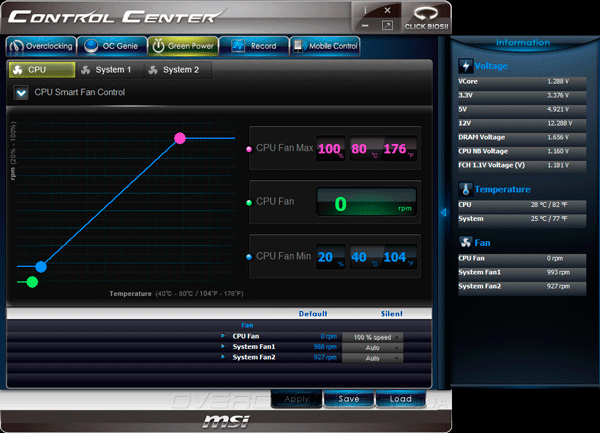

В разделе Green Power находится управление скоростями вращения процессорного и двух дополнительных вентиляторов. Доступны два предустановленных профиля: Default и Silent, а также режим SmartFan, позволяющий задать алгоритм работы «вертушек» в зависимости от температуры процессора.

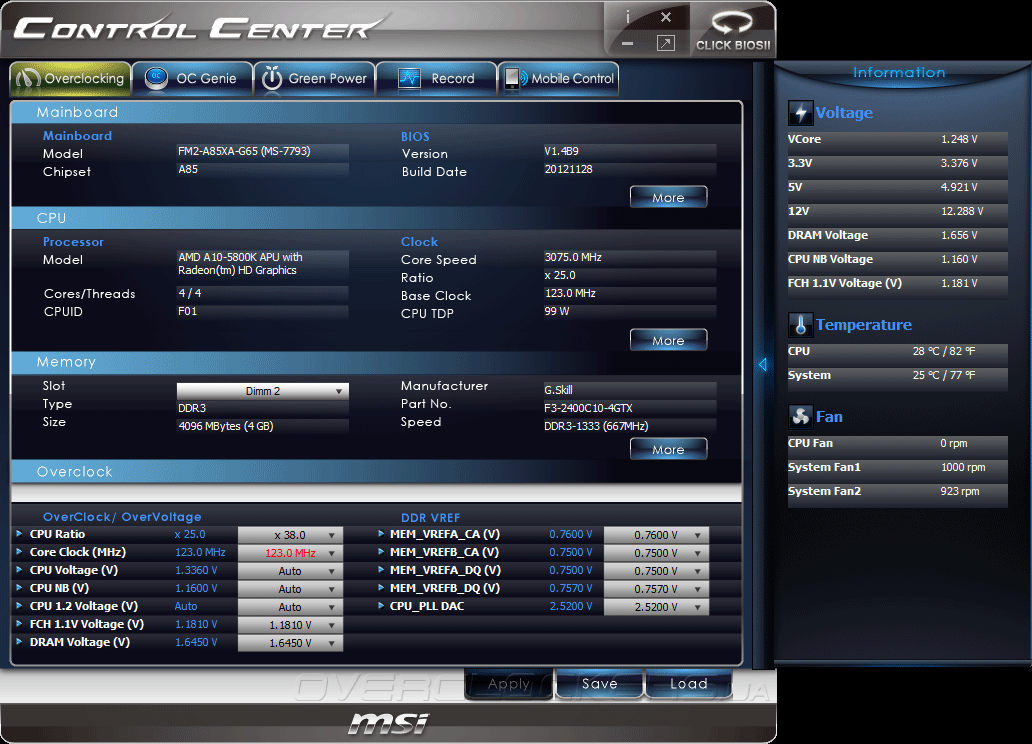

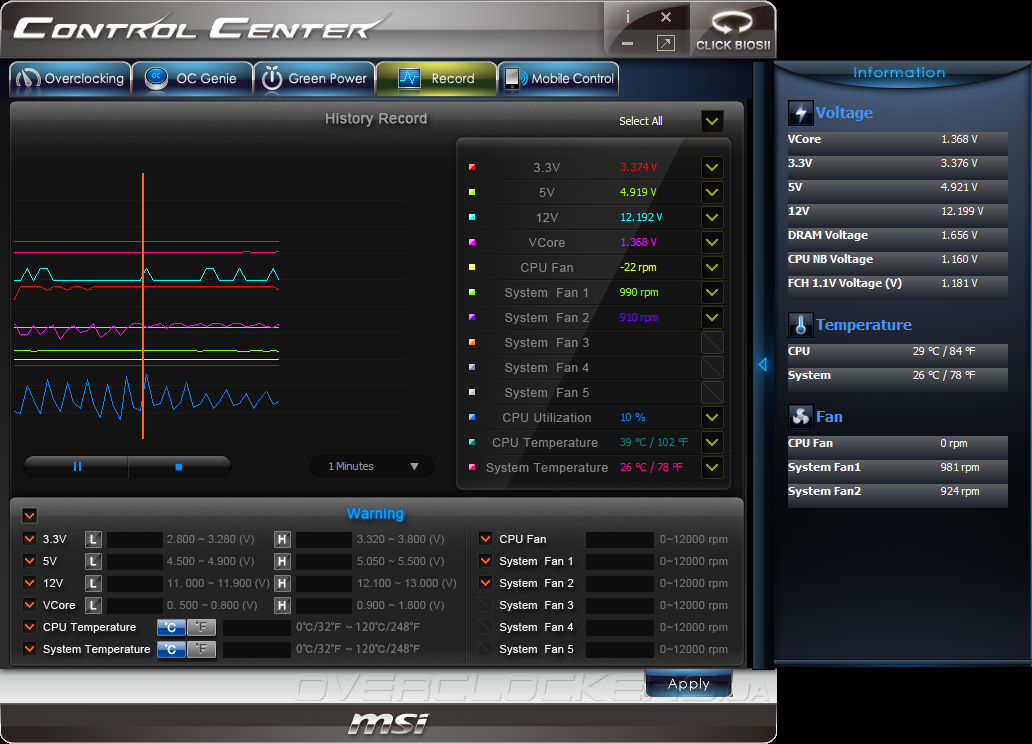

В дополнение к информационной панели, на которой выводятся показания датчиков аппаратного мониторинга, программа Control Center оснащена возможностью отслеживания динамики изменения параметров и задания порога срабатывания сигнализации при достижении критических значений.

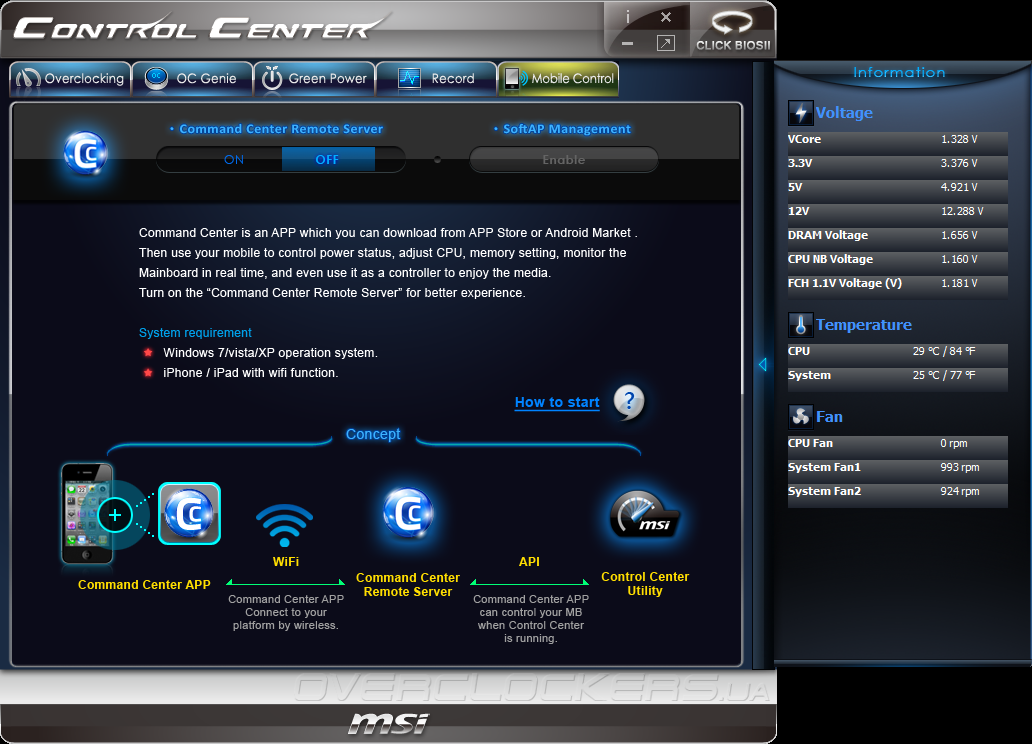

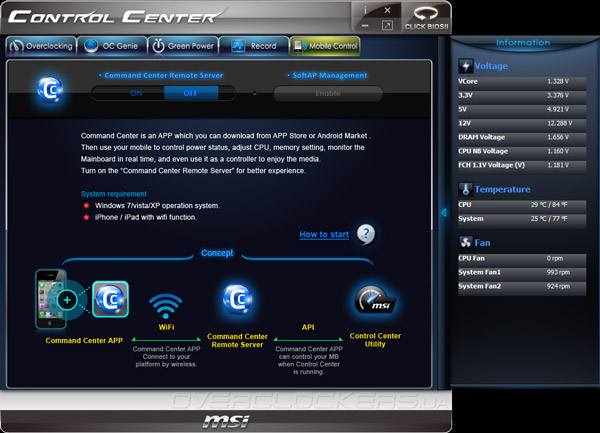

Еще одной интересной возможностью утилиты Control Center является поддержка удаленного управления основными настройками системной платы при помощи мобильного устройства под управлением iOS или Android, на которые установлена программа Command Center.
В принципе, функциональность утилит CLICK BIOS II и Control Center удачно дополняют друг друга, позволяя выполнить все необходимее настройки материнской платы из среды ОС Microsoft Windows. Отдельно отметим возможность удаленного мониторинга и управления параметрами разгона при помощи мобильных устройств, которой не могут похвастаться ни один из конкурентов. Разгонный потенциал
Для оценки разгонного потенциала системной платы MSI FM2-A85XA-G65 мы использовали гибридный процессор AMD A10-5800K, который обладает незаблокированным коэффициентом умножения, следовательно, наилучшим образом подходит для оверклокерских экспериментов. Тем не менее, исследования запаса прочности мы начали с поиска максимума опорной частоты, при которой новинка сохраняла стабильность. Увы, наши попытки остановились на отметке 123 МГц, после чего прошивка сбрасывала настройки и предлагала загрузиться с параметрами по умолчанию. Очевидно, текущая версия далека от совершенства и очередное обновление микрокода позволит добиться лучших результатов.
Эксперименты по разгону с повышением коэффициента умножения показали, что MSI FM2-A85XA-G65 способна обеспечить бесперебойную работу тестового APU на частоте 4500 МГц. Встроенный северный мост работал на частоте 2200 МГЦ с повышением напряжения до 1,25 В, а модули ОЗУ функционировали в режиме 2133 МГЦ с таймингами 10-11-11-30-2Т. По-правде, мы не сразу пришли к такому результату. Изначально, после установки напряжение CPU Voltage, равном 1,4875 В и задания параметра CPU Core Vdroop Offset Control в значение «80%», мы наблюдали редкие ошибки в ресурсоемких приложениях. Вооружившись цифровым мультиметром было определено, что при указанных настройках на процессор подается напряжение всего 1,462 В. Стабильности удалось добиться лишь после установки параметра CPU Core Vdroop Offset Control в значение «100%».
В таком режиме программный мониторинга завышал показания напряжения почти на 0,02 В, так что будущим владельцам FM2-A85XA-G65 стоит вооружиться цифровым мультиметром, или ждать обновленных версий прошивок, в которых, возможно, будет исправлена погрешность измерения напряжении.
Что касается разгона встроенного видеоядра, то FM2-A85XA-G65 обеспечила его стабильную работу на частоте 894 МГц, что является средним результатом.
Проверка функции автоматического разгона OC Genie показала, что прошивка системной платы весьма аккуратно повышает уровень быстродействия. В итоге, тестовый AMD A10-5800K заработал в режиме 4100 МГц при увеличении опорной частоты до 105 МГц. Очевидно, напряжение не повышалось относительно штатного значения, правда, как и в случае ручного разгона технологии энергосбережения прекратили свою работу.
Честно говоря, мы ожидали лучших результатов разгона от MSI FM2-A85XA-G65. Максимальный разгон гибридного процессора порадовал, но потенциал повышения HTT совсем не впечатлили, а увеличение быстродействия в режиме OC Genie оказалось на минимальном уровне. Кроме того, в разгоне технологии энергосбережения прекращают свою работу, не оставляя пользователям выбора.
Тестовый стенд
Для тестирования производительности материнской платы MSI FM2-A85XA-G65 был использован следующий набор комплектующих:
- процессор: AMD A10-5800K (3,8 ГГц);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
- блок питания: Seasonic X-650 (650 Вт).
- MSI FM2-A85XA-G65 (UEFI Setup 1.49 от 28.11.2012);
- ASRock FM2A85X Extreme6 (UEFI Setup 1.60 от 23.11.2012).
Методика тестирования заключается в троекратном повторении каждого теста с последующим расчетом среднего арифметического. Если какой-то результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения. Оценка быстродействия выполнялась в таких программах:
- AIDA64 2.70 (Cache & Memory benchmark);
- Futuremark PCMark 7;
- Futuremark 3DMark 11;
- Batman: Arkham City;
- F1 2012;
- World in Conflict: Soviet Assault.
Результаты тестирования
Для определения пропускной способности подсистемы оперативной памяти мы используем Cache & Memory benchmark, входящий в состав информационно-диагностической утилиты AIDA64.
Поскольку прошивка материнской платы FM2-A85XA-G65 корректно выставляет частоту северного моста, результаты обеих участниц практически равны. При этом, в тестах измерения латентности доступа и в операциях записи чуть лучшие показатели у модели ASRock, впрочем, в реальных приложениях разницы не будет.
Специализированный тестовый программный продукт Futuremark PCMark 7 позволяет оценить уровень продуктивности системных плат при выполнении типовых задач, с которыми пользователи ежедневно сталкиваются в своей повседневной работе.
Интегральный показатель быстродействия обеих участниц тестирования практически не отличается, так что покупатели MSI FM2-A85XA-G65 вправе рассчитывать на максимальный уровень продуктивности.
В большинстве тестовых дисциплин соперницы демонстрируют идентичную скорость работы.
Для предварительной оценки производительности в современных видеоиграх мы используем популярное приложение Futuremark 3DMark 11, которое создает значительную нагрузку на все подсистемы персонального компьютера. В целях снижения влияния графического акселератора был использован профиль настроек Performance.
Признаться, мы ничуть не удивились, получив абсолютно одинаковые результаты. Посмотрим, как выступили конкурсантки в отдельных тестовых сценариях.
В двух из трех подтестах новинка показала быстродействие на уровне соперницы. Исключением стал сценарий Combined, в котором модель MSI уступила системной плате ASRock FM2A85X Extreme6 около 1%.
Наконец, настало время оценки продуктивности в современных видеоиграх, обладающих известной процессорозависимостью. Для минимизации зависимости частоты смены кадров от быстродействия видеокарты мы установили разрешение 1680х1050 и высокие, но не максимальные настройки качества изображение без включения полноэкранного сглаживания.
В шутере от первого лица Batman: Arkham City участница от MSI немного опередила соперницу, в гоночном автосимуляторе F1 2012 и стратегии реального времени World in Conflict: Soviet Assault обе системные платы показали одинаковый уровень быстродействия.
Энергопотребление
Для оценки энергопотребления тестовых стендов мы используем прибор Basetech Cost Control 3000, при помощи которого оценивается среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении получасового стресс-теста LinX.
При отсутствии нагрузки системная плата MSI FM2-A85XA-G65 отличается хорошим аппетитом, потребляя на 3 Вт больше, чем соперница. Зато пиковое энергопотребление во время выполнения стресс-теста LinX у новинки заметно ниже, чем у ASRock FM2A85X.
Выводы
Во время знакомства с гибридными процессорами Trinity мы определили, что покупателями систем на базе AMD A-Series становятся пользователи, которым не ищут максимального быстродействия в современных видеоиграх, но имеют потребность в универсальном инструменте для выполнения повседневных домашних и офисных задач. При этом платформа Socket FM2 предлагает неплохие возможности разгона, воспользовавшись которыми пользователи могут существенно нарастить быстродействие своих APU. И в этом деле материнская плата MSI FM2-A85XA-G65 станет отличным помощником. Благодаря мощному узлу электропитания и продуманной системе охлаждения новинка отлично справилась с разгоном тестового AMD A10-5800K, а удобное меню UEFI Setup сделало подбор оптимальных параметров легким и комфортным.
В то же время, работа прошивки в разгоне далеко не идеальна, следствием чего стали небольшой запас по опорной частоте и посредственные результаты оверклокинга встроенного видеоядра. Все это легко исправить обновлением управляющего микрокода, тогда как модернизировать систему охлаждения или узел VRM под силу только опытным специалистам. В итоге, усиленную конструкцию, также как и наличие аппаратных кнопок и контрольных точек измерения напряжений, можно отнести к её наиболее сильным сторонам новинки, которые непременно оценят любителей разгона. Отметим также хорошие возможности расширения и качественную поддержку со стороны фирменного ПО, что на фоне вполне демократичной цены делает MSI FM2-A85XA-G65 отличным кандидатом на покупку.
