Одним из средств удешевления конечного продукта является унификация топологии печатной платы, на основе которой в дальнейшем выпускаются как полновесные версии, так и более простые, лишенные какого-либо функционала решения. Участник этого обзора яркий тому пример — компания MSI на основе платы MS-7721 выпускает несколько продуктов. Модель FM2-A85XMA-E35 является старшей в линейке и обладает системой охлаждения силовых элементов. Последняя благотворно скажется на стабильности системы в режиме оверклокинга.
Одним из негативных моментов, доставшихся в наследие от более простых, «офисных» вариантов, является расположение SATA-портов, к тому же их количество явно меньше, чем ожидаешь от продукта на основе A85X.
Впрочем, такая особенность может оказаться для многих пользователей несущественной, более же никаких значимых усечений на фоне старших одноклубников по платформе FM2 не просматривается.
| Модель | MSI FM2-A85XMA-E35 (MS-7721) |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD Series A10, A8, A6, A4, Athlon II |
| Память | 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133(OC), 32 Гбайт максимум |
| Слоты PCI-E | 1 x PCI Express 2.0 x16 2 x PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 2x 4pin, 1x 3pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A85X) 10 x 2.0 (6 разъемов на задней панели, AMD A85X) |
| Serial ATA | 6 x SATA 6 Гбит/с (A85X) |
| RAID | 0, 1, 5, 10, JBOD (A85X) |
| Встроенный звук | Realtek ALC887 (7.1, HDA) |
| S/PDIF | – |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| LPT | 1 (внутренний) |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | uATX |
| Размеры, мм | 244 x 228 |
| Дополнительные возможности | Возможность подключения TPM-модуля |
Отметим разве что полное отсутствие поддержки S/PDIF.
Упаковка и комплектация
В чертах оформления коробки легко узнаётся продукт от MSI, вот только вместо привычной эмблемы Military Class размещена иная — Easy & Smart. Кому как, а нам поверить в «просто и разумно» немного тяжеловато, учитывая обилие всевозможных огрехов, найденных в функционале UEFI других производителей. В подкрепление к ней привлечены также OC Genie второго поколения и Click BIOS — фирменный UEFI компании MSI.
На обратной стороне производитель раскрывает суть своего основного слогана. Нам же более интересны таблица с основными спецификациями платы и схематическое изображение её задней панели.
Комплектация, вероятно, одинакова для всего семейства на основе MS-7721:
- многоязычное руководство пользователя (европейская версия), среди прочих языков наличествует и русский;
- инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
- всего два кабеля SATA 6Gb/s, оба — с Г-образным разъемом на одном из концов.
Внешний вид
Итак, плата достаточно велика как для продукта начального уровня. Но всё же до «правильного» mATX не хватает 16 мм, поэтому приличная её часть будет провисать после закрепления в корпусе. Для таких случаев производитель предусмотрел пару отверстий в углах PCB, но, как мы уже отмечали в одном из прошлых обзоров, в комплектации современных корпусов напрочь отсутствуют подходящие для этого пластиковые стойки.
Все элементы успешно разместились на лицевой стороне. Во избежание прогиба платы и надёжного закрепления охладителя APU на тыльной стороне используется цельнометаллическая штампованная пластина.
Как говорилось выше, основным недостатком в дизайне является размещение и количество SATA-портов. Использование массивной видеокарты лишает пользователя половины разъемов, итого в остатке остаётся всего три из них. К счастью, размещение колодок для подключения USB обеих ревизий практически идеальное.
Для охлаждения системной логики задействован радиатор сложной формы, но его размеры вызывают определенные опасения. Впрочем, во время проведения тестирования он вполне справился со своей задачей. Крепление у него отличительное, а именно винтовое.
Количество и размещение PCI гнезд вполне обыденное. Интересно подошли инженеры к размещению группы контактов для сброса настроек — справа от колодки подключения корпусного аудио-кабеля. В некоторых корпусах доступ к ней будет сильно затруднён.
Радиатор причудливой формы прикрывает полевые транзисторы, формирующие напряжение питания ЦП.
Он достаточно массивен и, опять-таки, надежно прикреплен к плате винтами.
Модуль VRM выполнен по схеме 3+2 фазы с использованием уже знакомого нам ШИМ-контроллера ISL62773. Транзисторы используются «невоенные», в корпусе DPAK, поэтому КПД будет невелик, а нагрев будет весьма заметен.
Задняя панель полностью заполнена. Здесь сосредоточены гнезда всех актуальных интерфейсов, кроме вышеупомянутого S/PDIF.
Плата имеет достаточно грамотный дизайн, поэтому есть все основания для достижения хороших результатов при разгоне. Теперь дело лишь за UEFI. Возможности UEFI

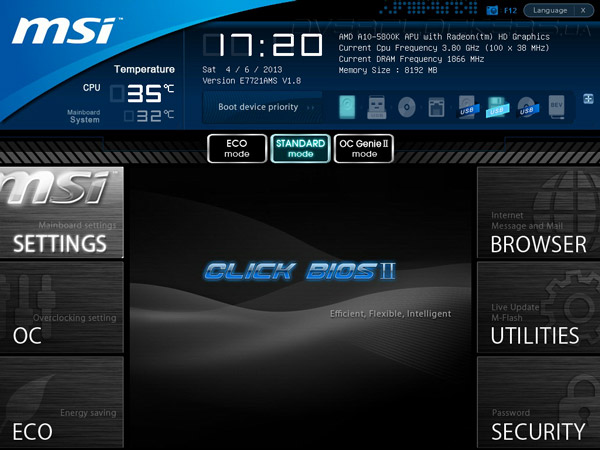

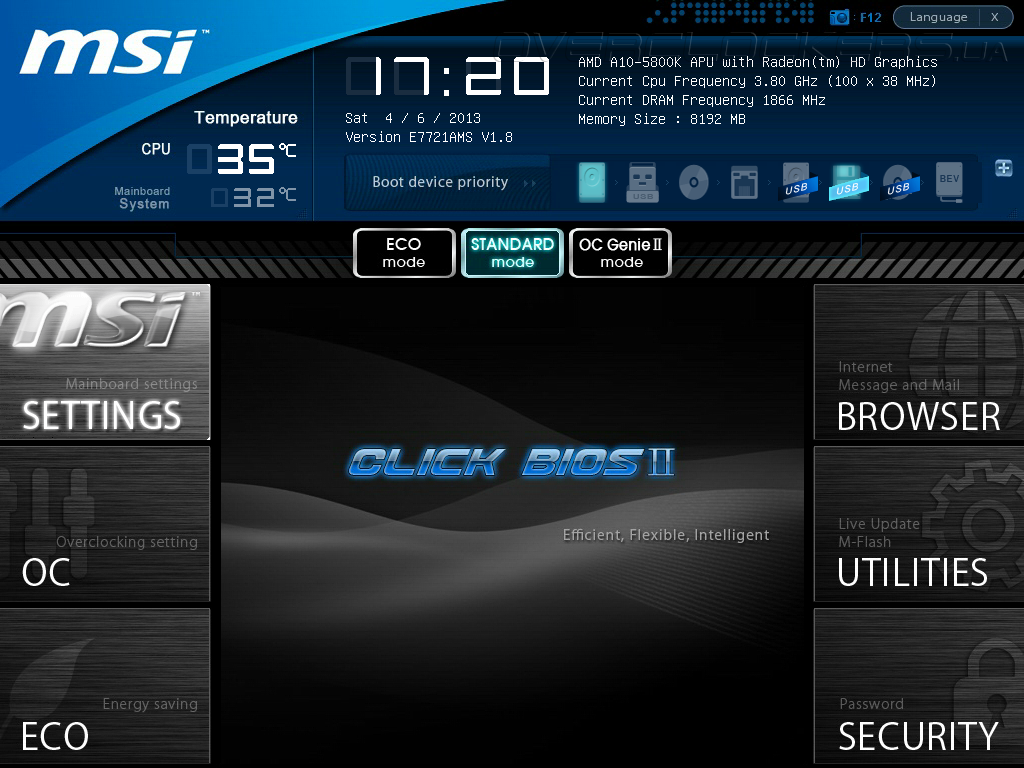

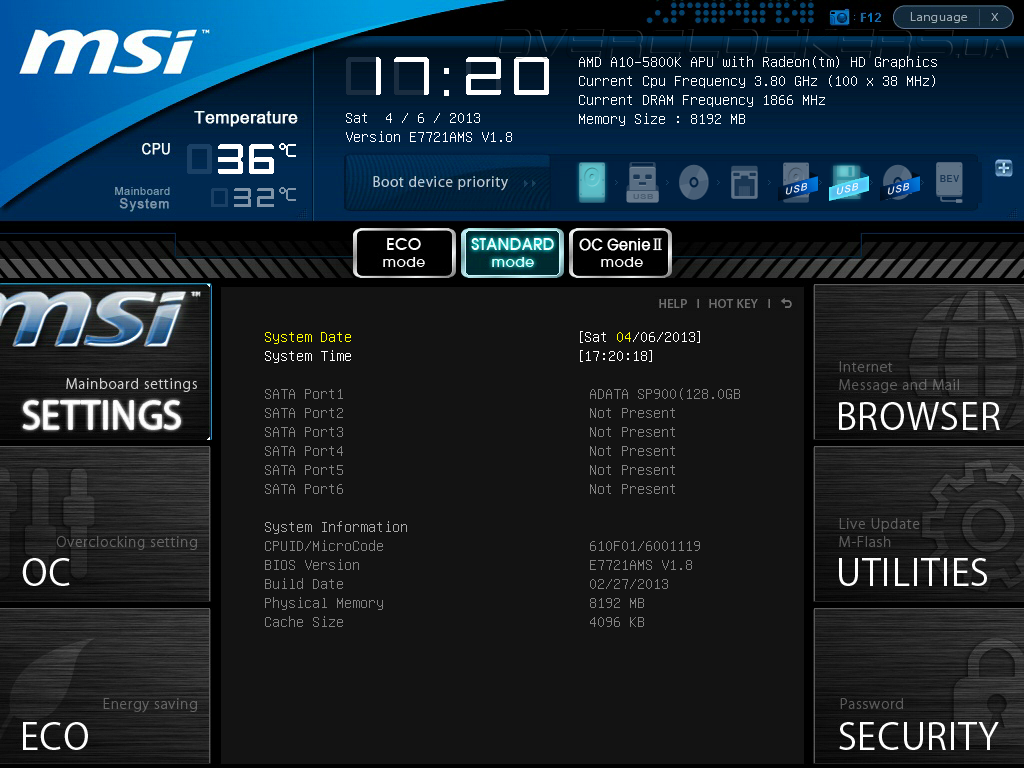

Внешний вид и структуру Click BIOS мы уже не раз изучали в наших материалах. Сегодня перед нами всё также оформленный UEFI, поэтому остановимся лишь на самых интересных моментах.
Перед началом нашего тесного знакомства мы провели обновление версии микрокода платы до версии V1.8. Способ привычный — были задействованы «флешка» и утилита, что встроена непосредственно в оболочку UEFI.

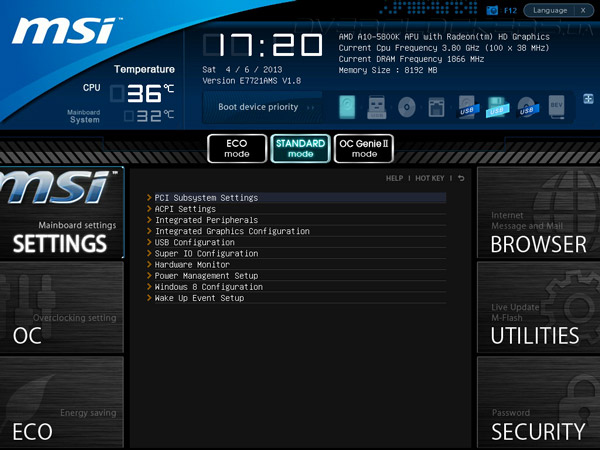

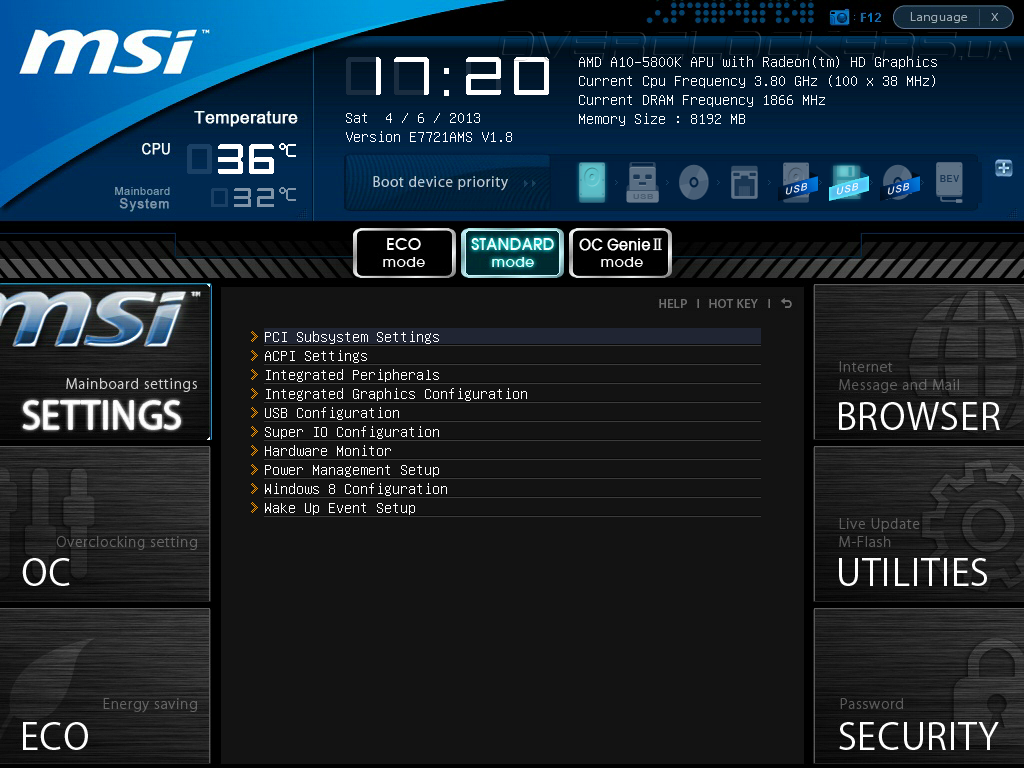

Все основные настройки, что касаются работы периферии, находятся в пункте меню Advanced раздела Settings.

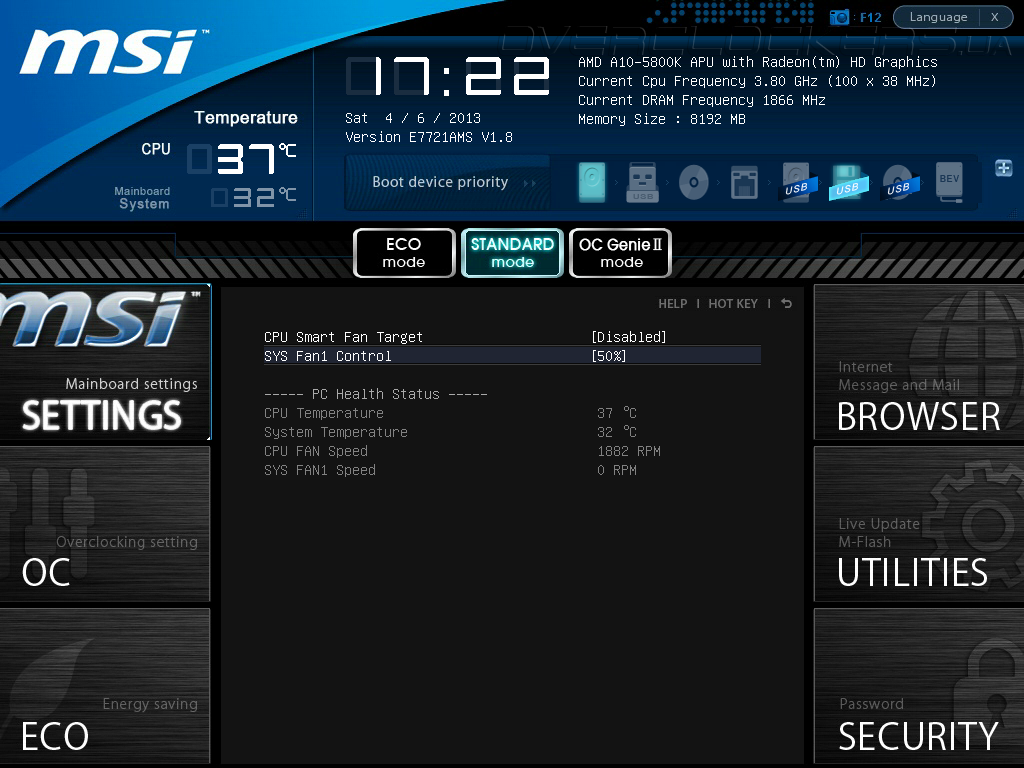

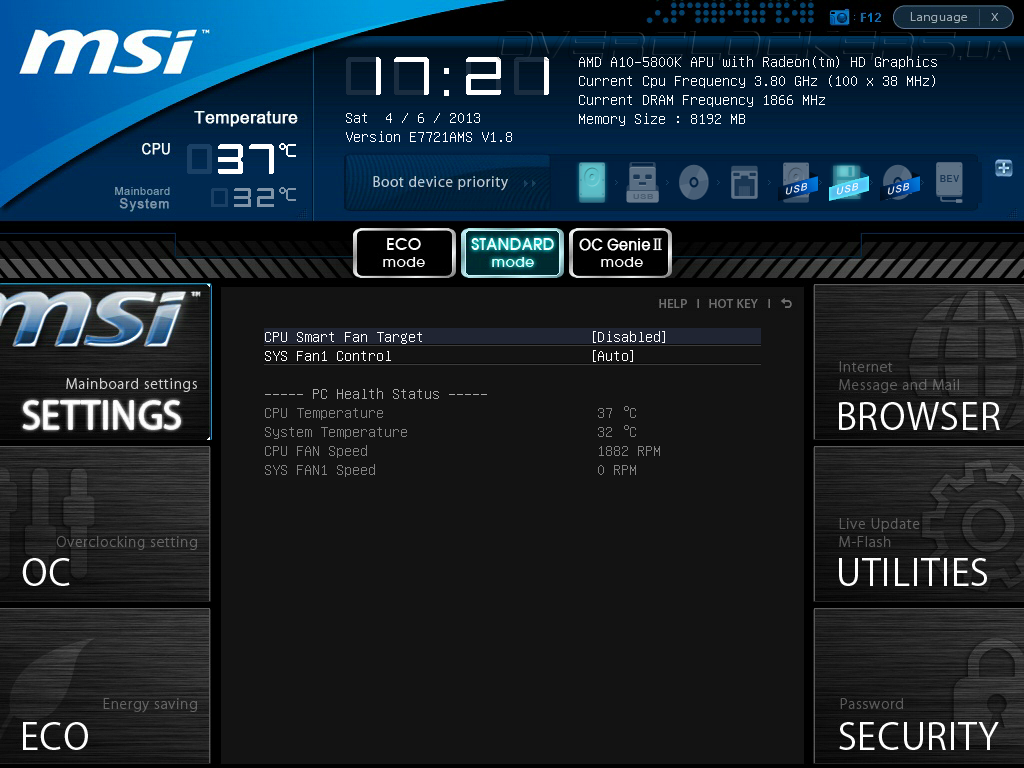

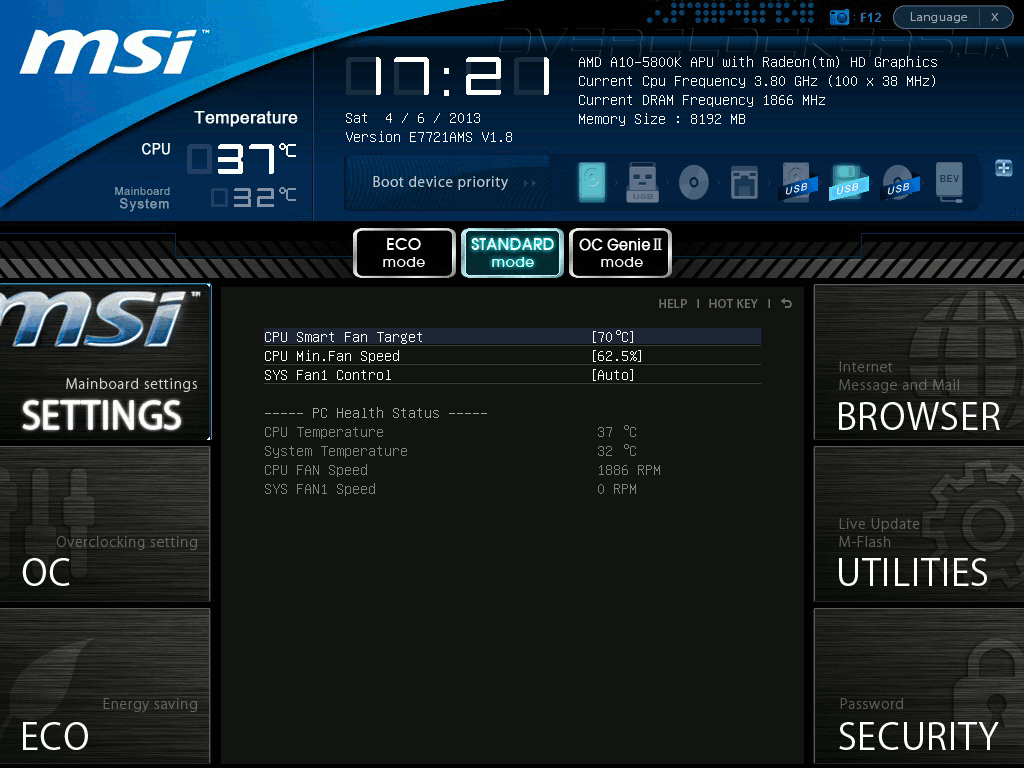

Обратимся к пункту Hardware Monitor, в котором можно произвести тонкую настройку режимов работы вентиляторов.
Несмотря на то, что количество разъемов на плате равно трём, влиять и даже просто контролировать работу можно лишь на двух из них. Первый — это охладитель APU. Его исполнение обязательно должно быть 4-контактным, дабы внесенные изменения смогли проявить себя на практике.
Подключение второго вентилятора хоть и происходит к четырёхконтактному гнезду, произведённые изменения будут заметны даже в случае, если модель обладает трехконтактным разъемом. Крайним снизу значением является 50%. Активация такого режима позволила замедлить наш вентилятор со штатных 2000 до 1250 об/мин.

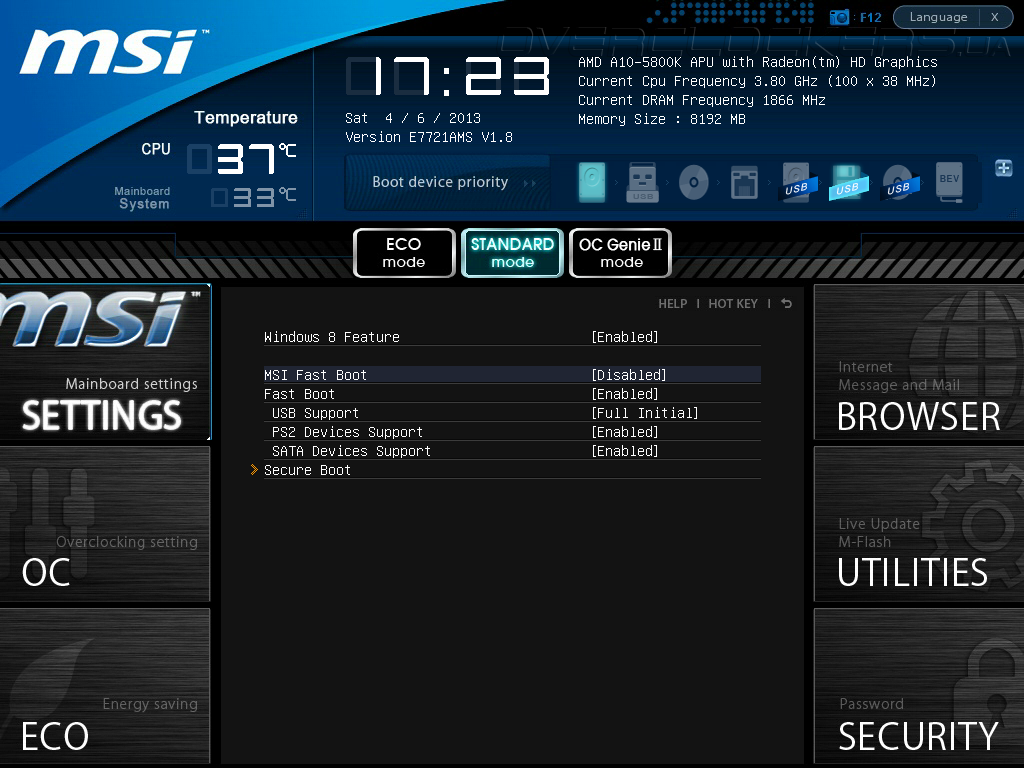

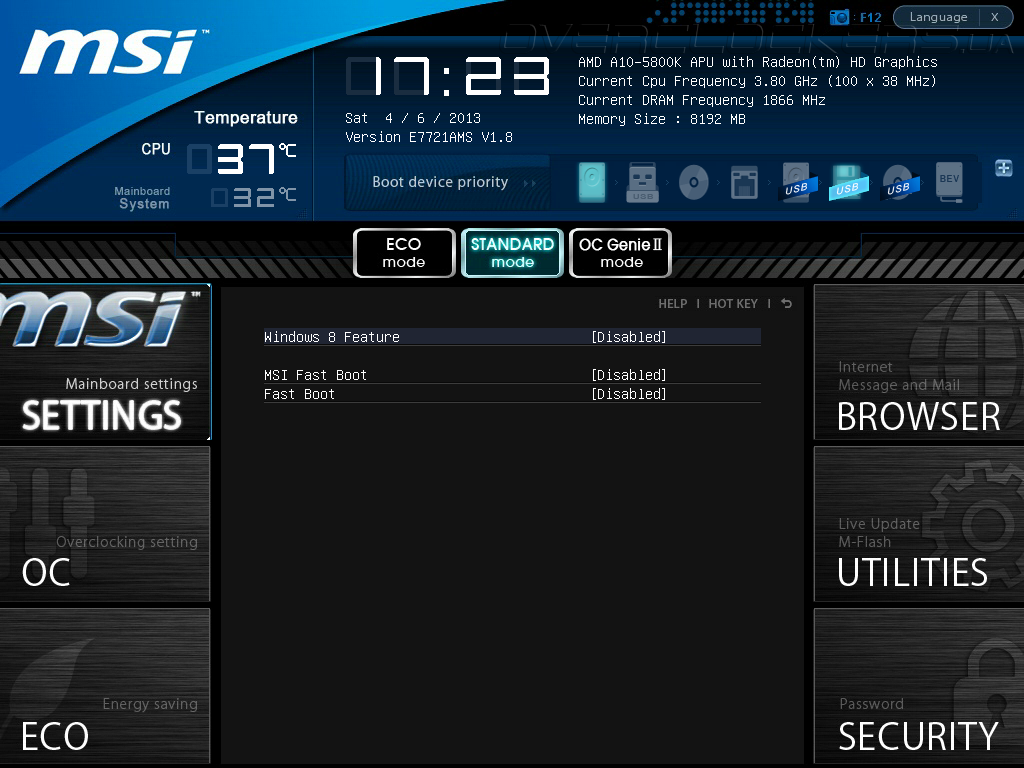

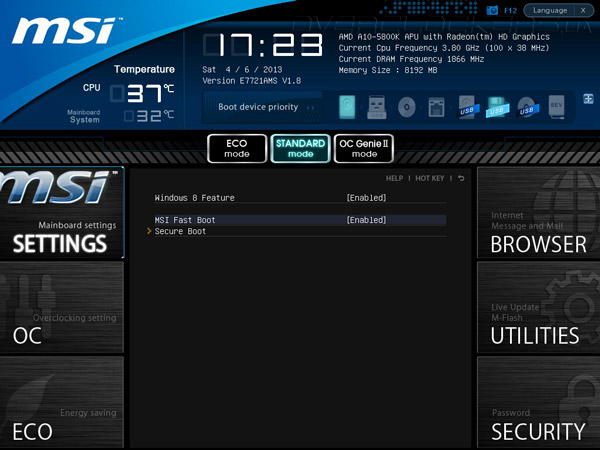

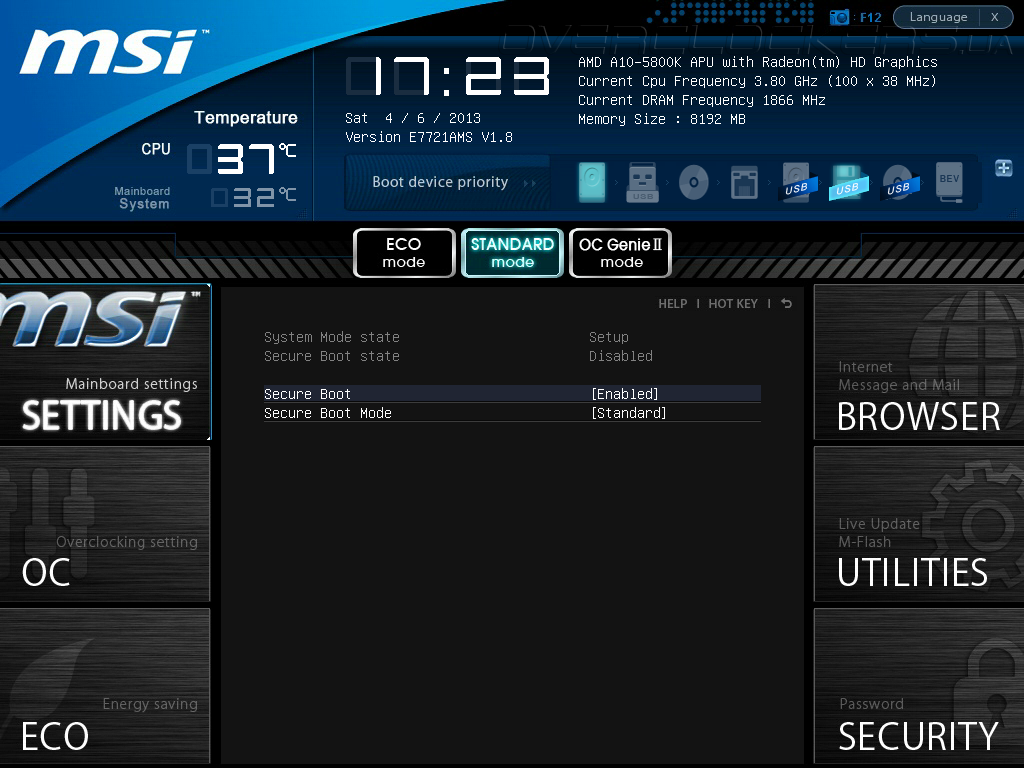

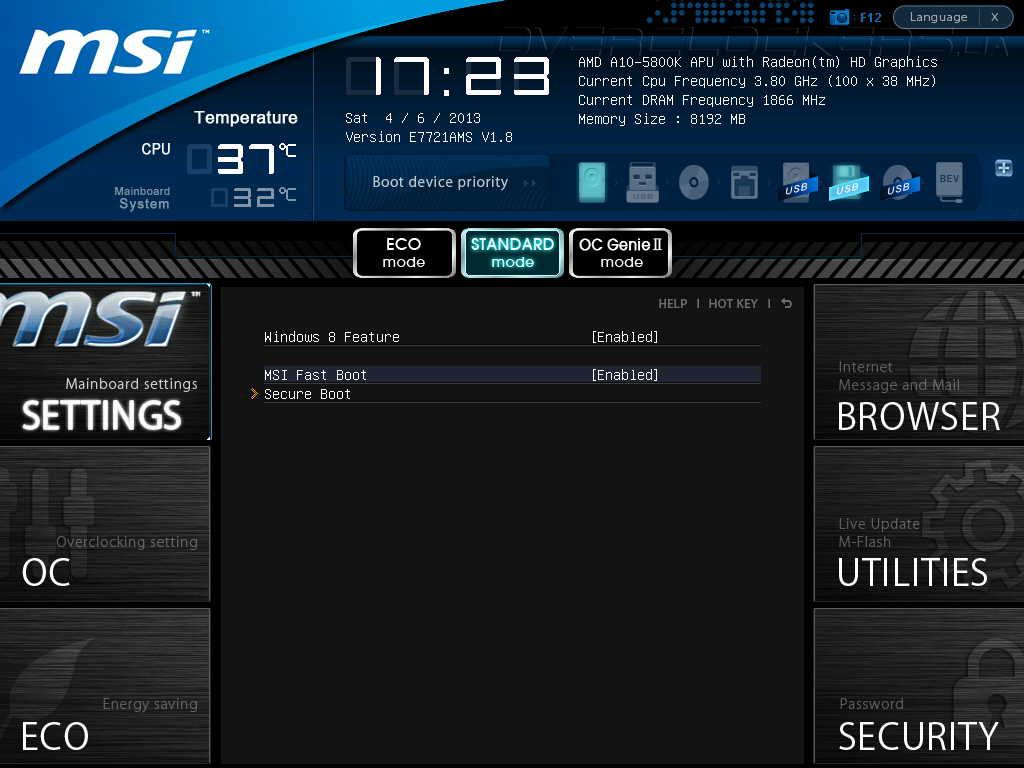

Активация функций прямой совместимости со средой ОС Windows 8 позволит значительно ускорить загрузку ПК; расплатой же станет невозможность войти в UEFI.

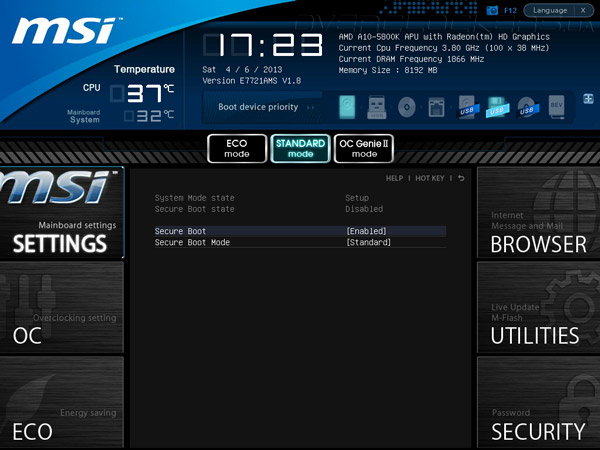

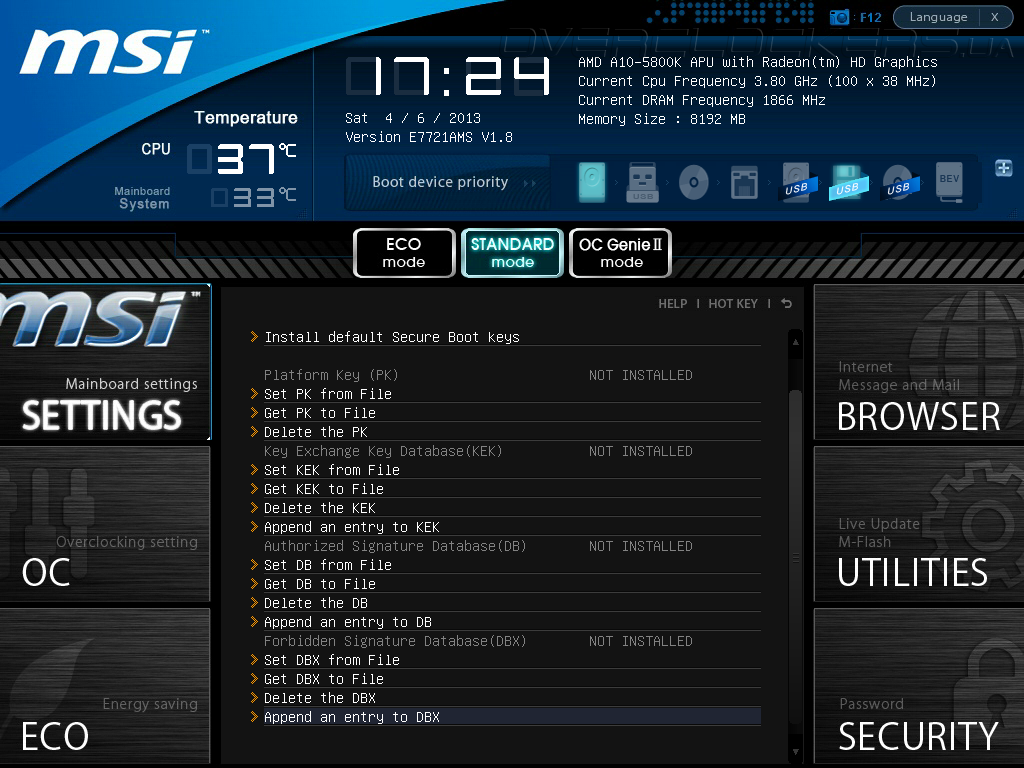

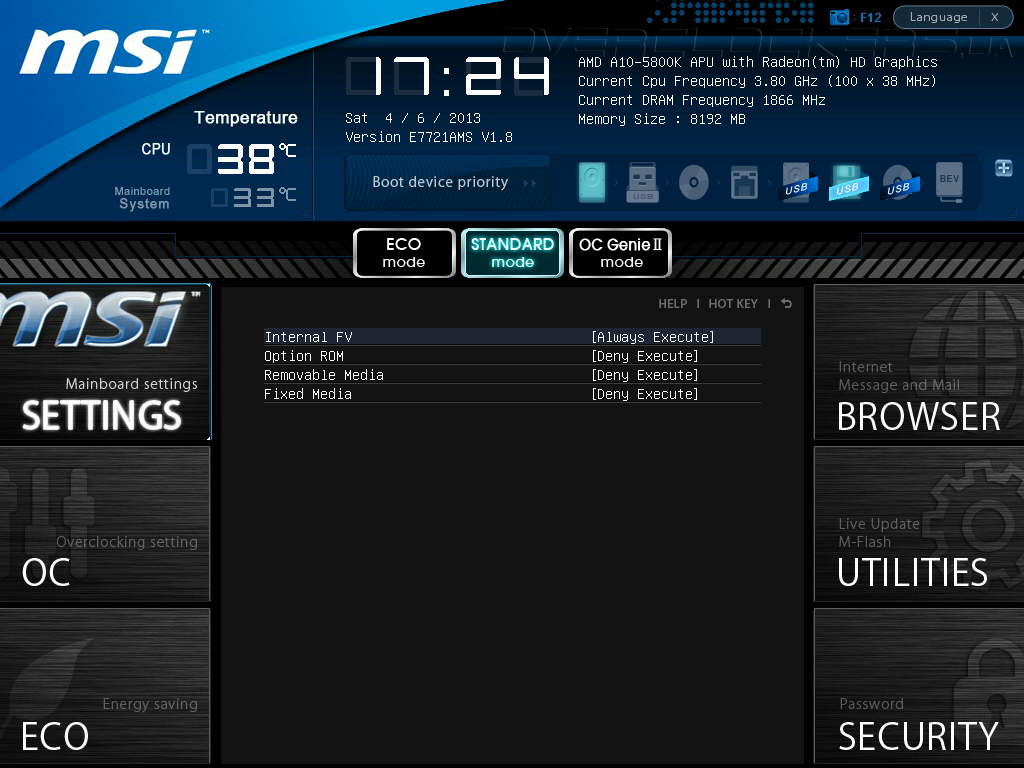

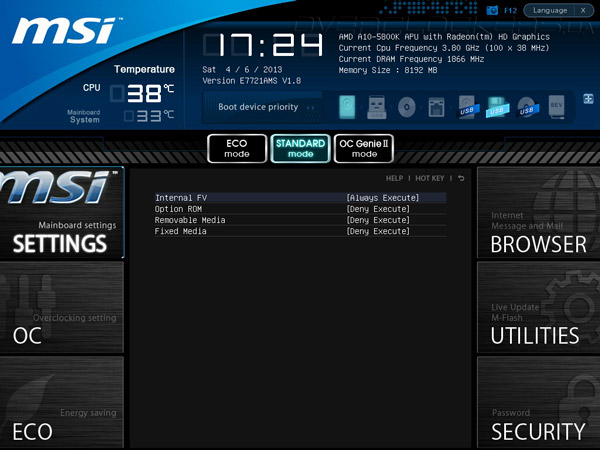

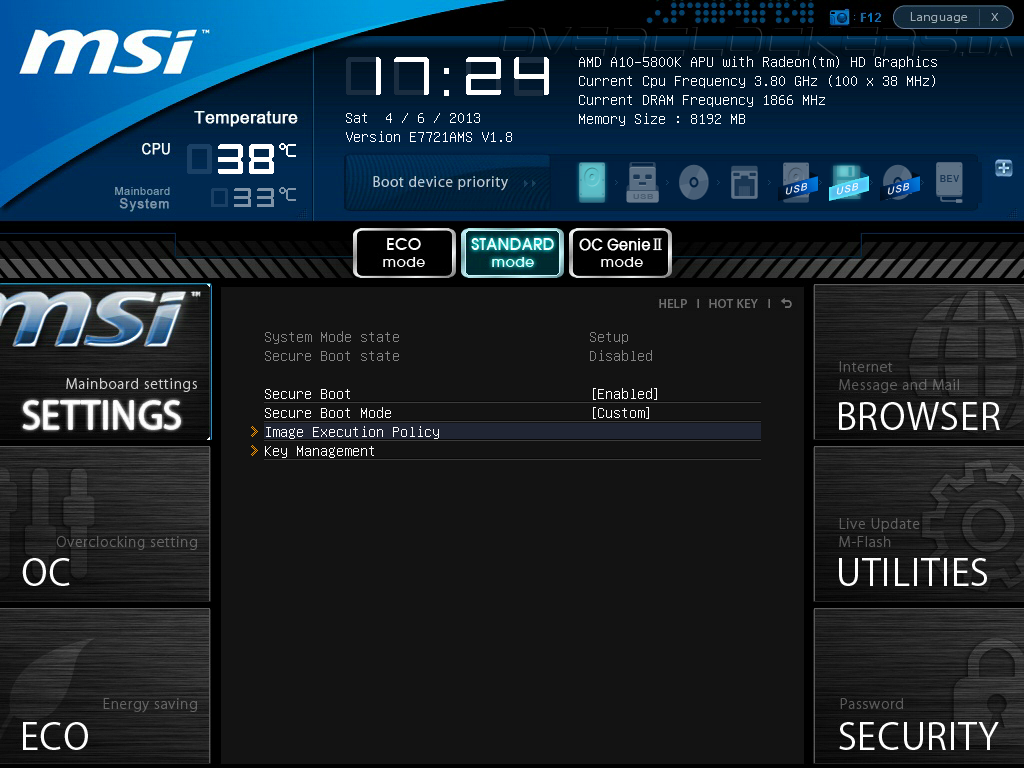

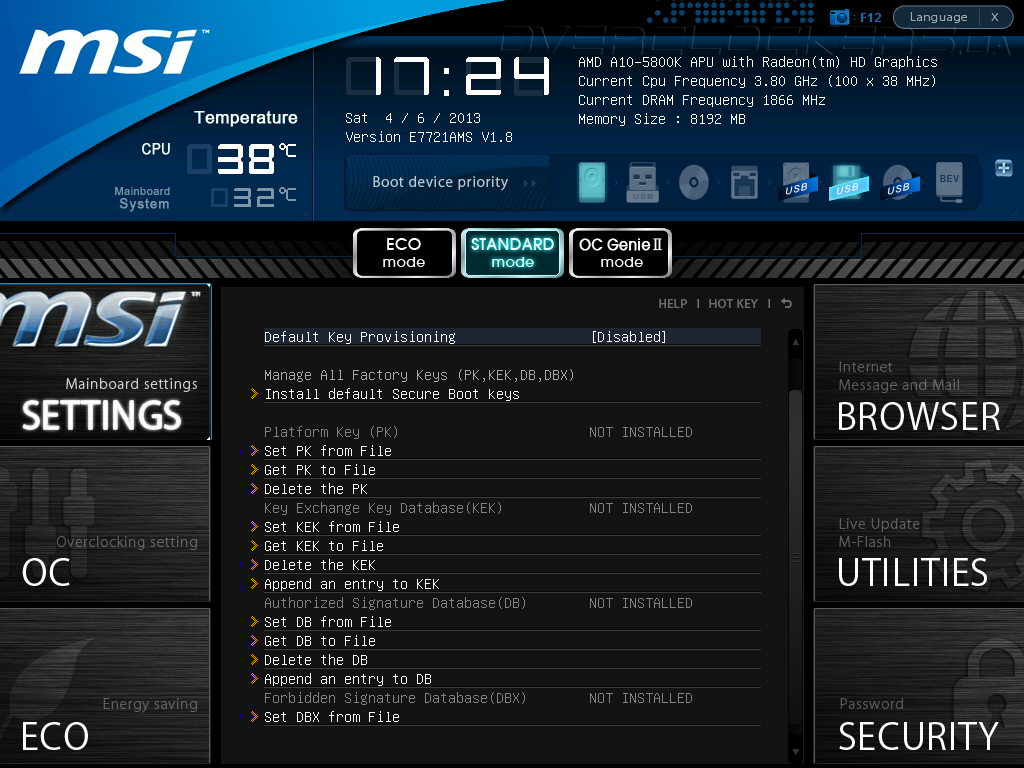

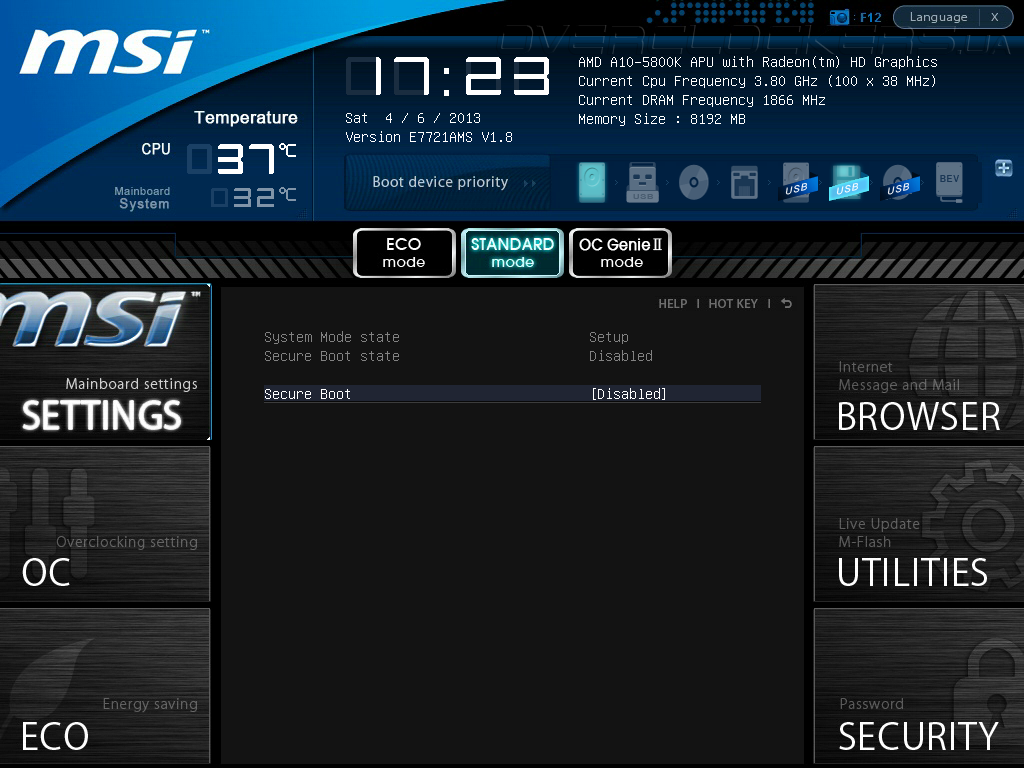

Косвенная принадлежность продукта MS-7721 к корпоративной среде и возможность использования TPM-модуля позволяют тонко настроить различные уровни безопасности для предотвращения несанкционированного физического доступа, как к самому компьютеру, так и к информации, которая может быть утрачена при задействовании этого ПК.

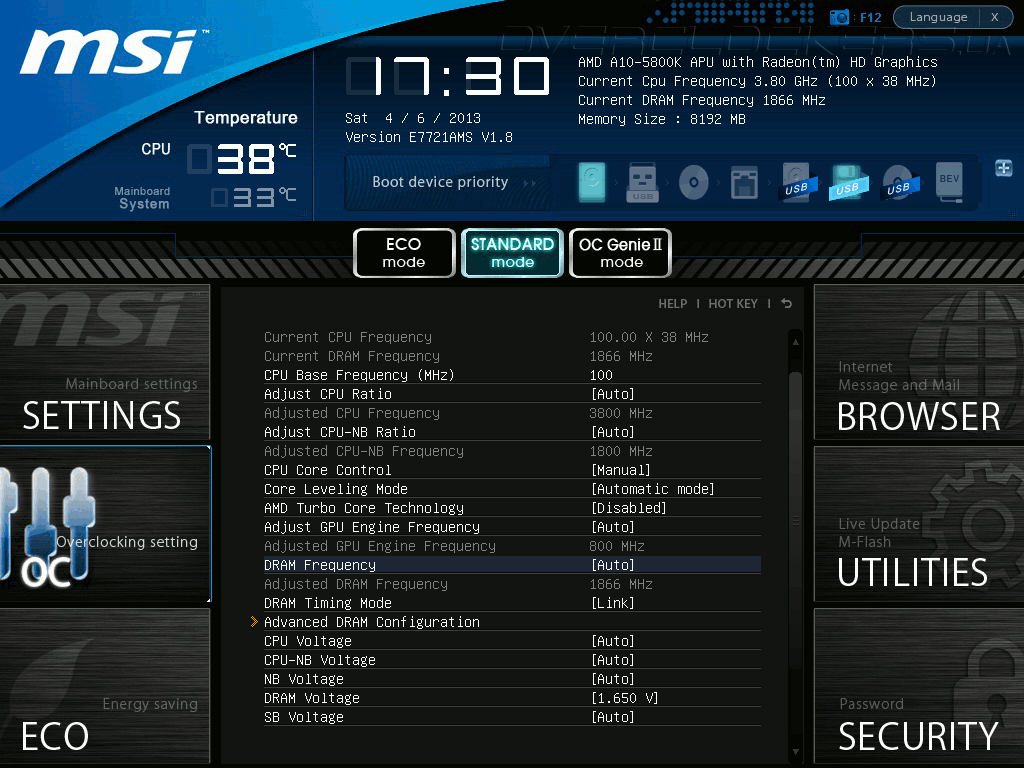

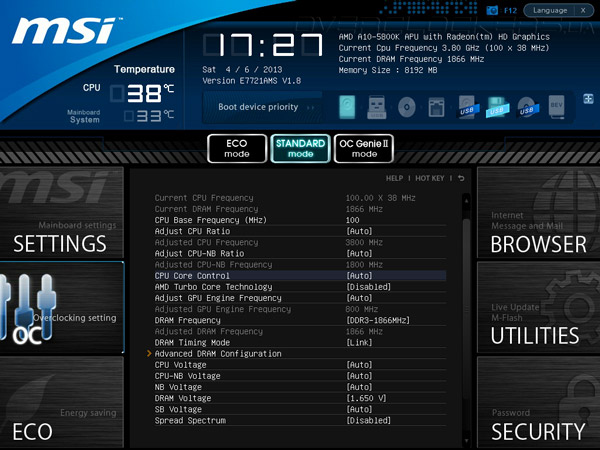

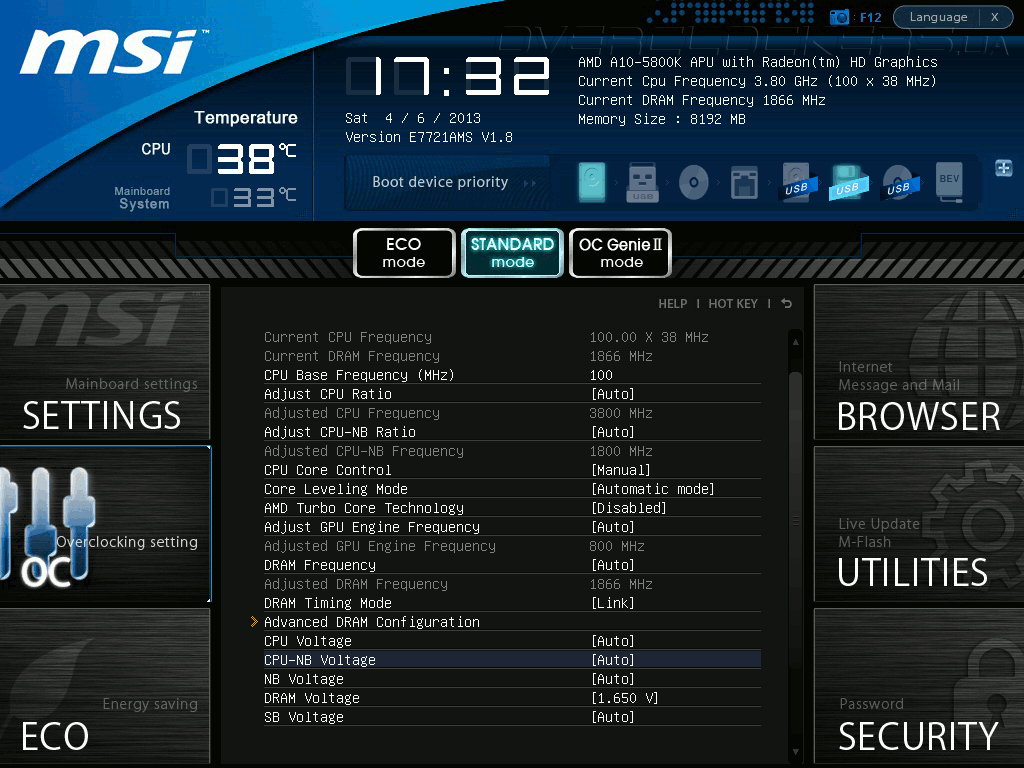

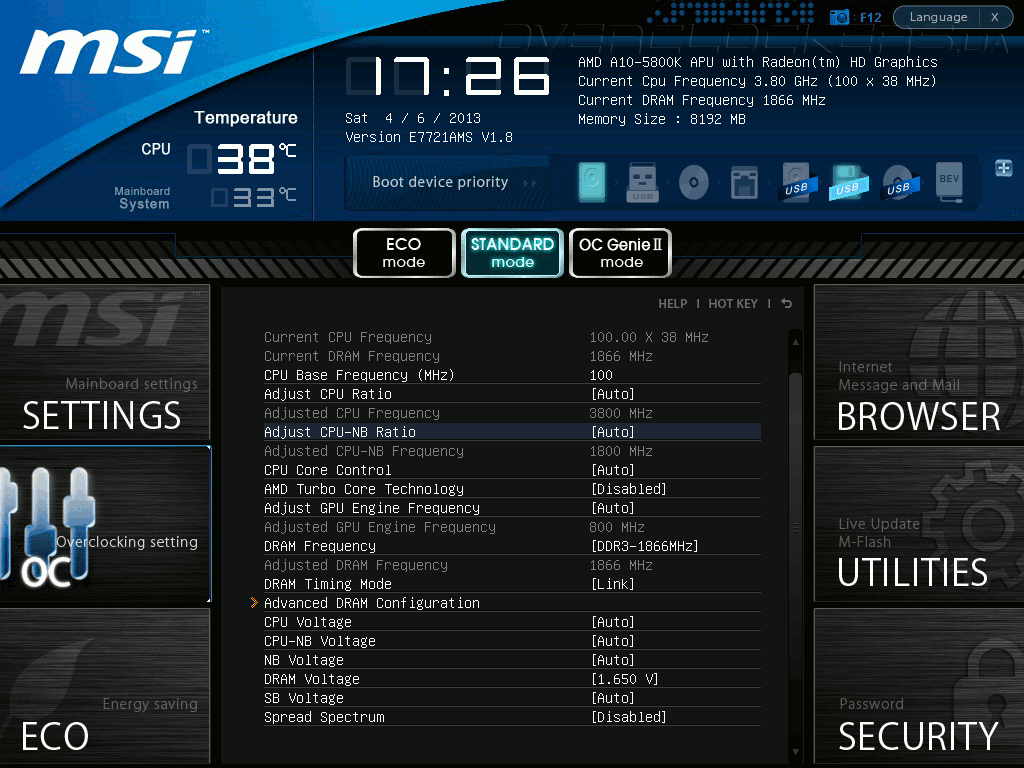

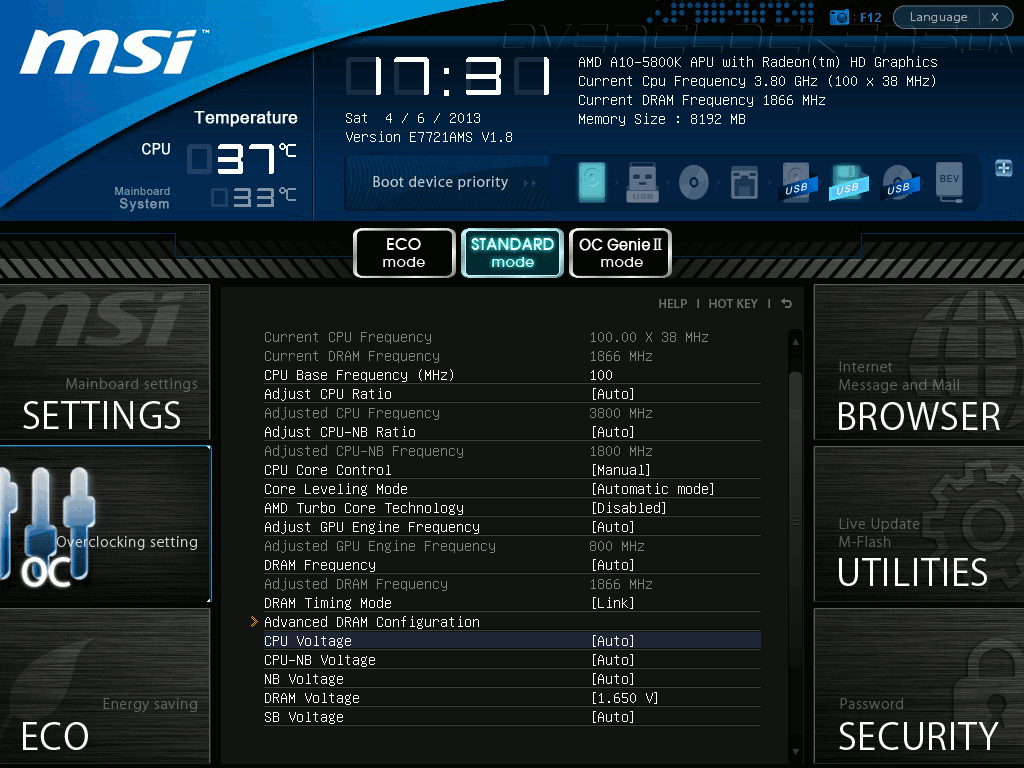

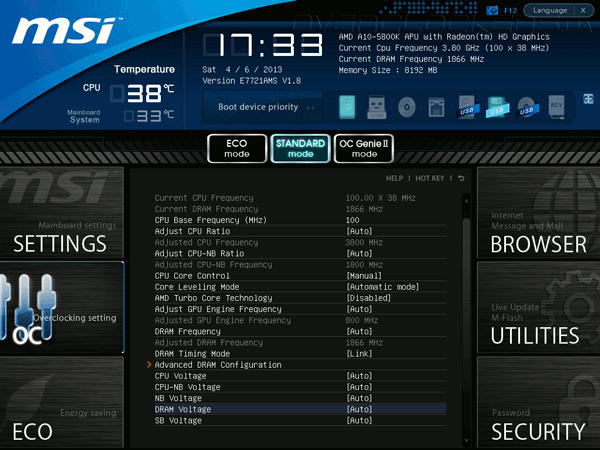

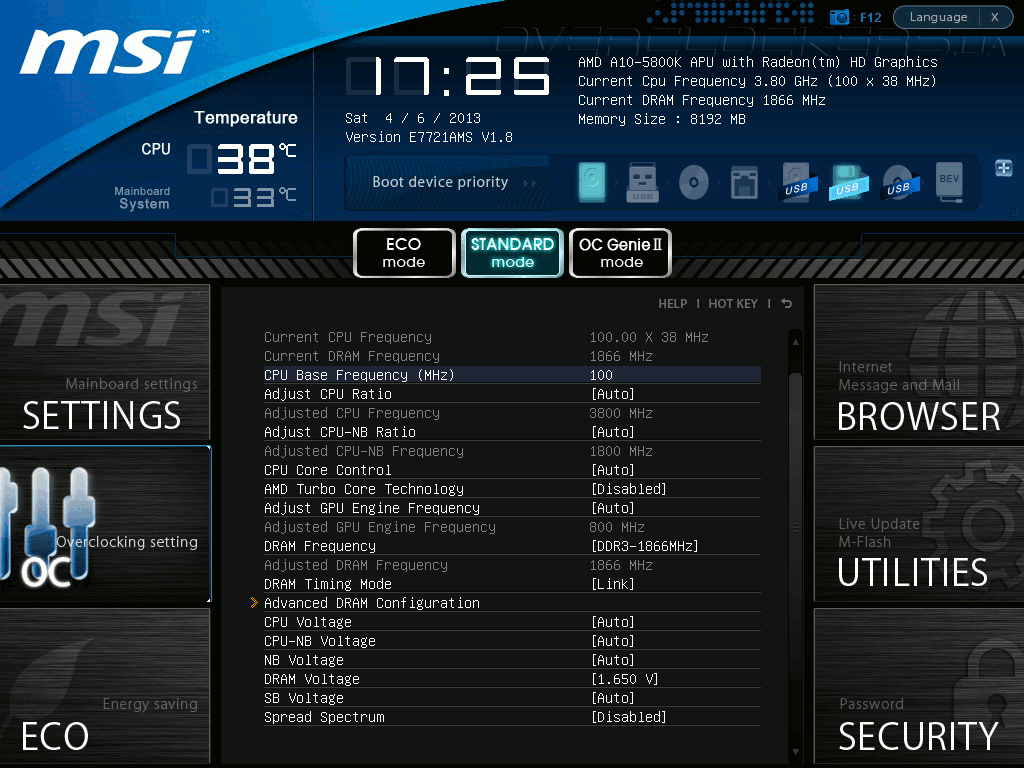

Перейдём к разделу, полностью посвященному оверклокингу.
Здесь, в одном месте, можно влиять на работу абсолютно всех компонентов системы.

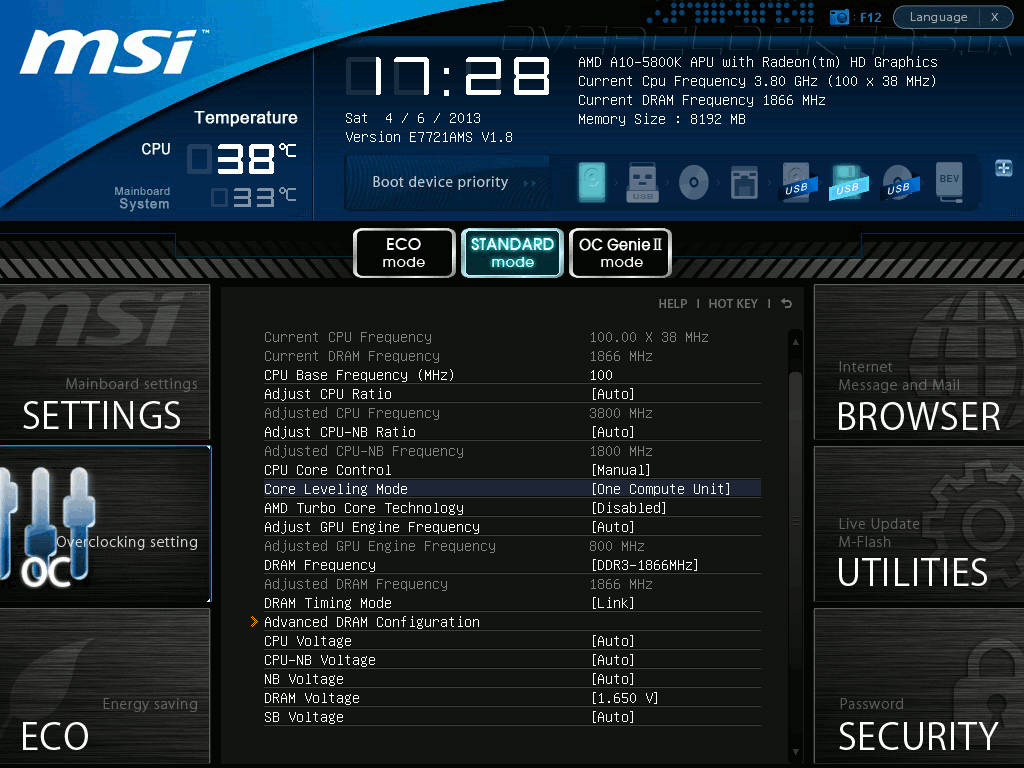

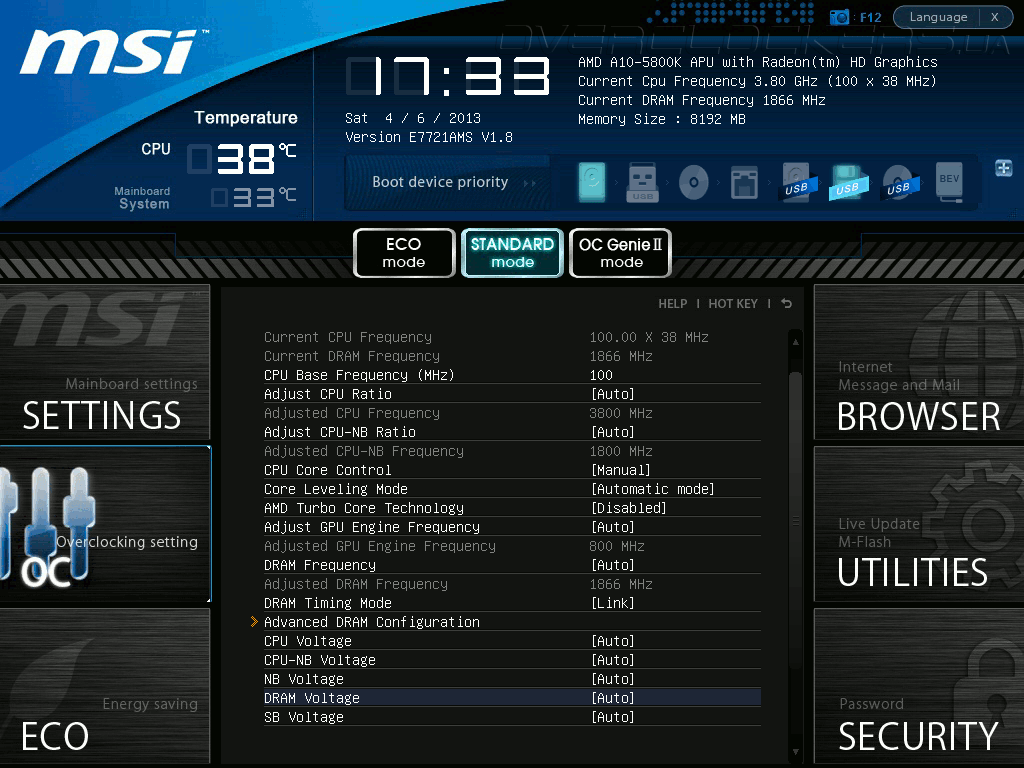

При знакомстве с платами Biostar нас удивил пункт UEFI Core Leveling, который позволял отключать один из блоков используемого APU. Сегодня реализация подобного пункта — CPU Core Control — зашла еще дальше: можно отключать не только блок, а даже одно из ядер ЦП, или же оставить вообще одно ядро, что будет использоваться системой. Видимо, есть люди, которым даунклокинг интересен не меньше, чем оверклокинг.

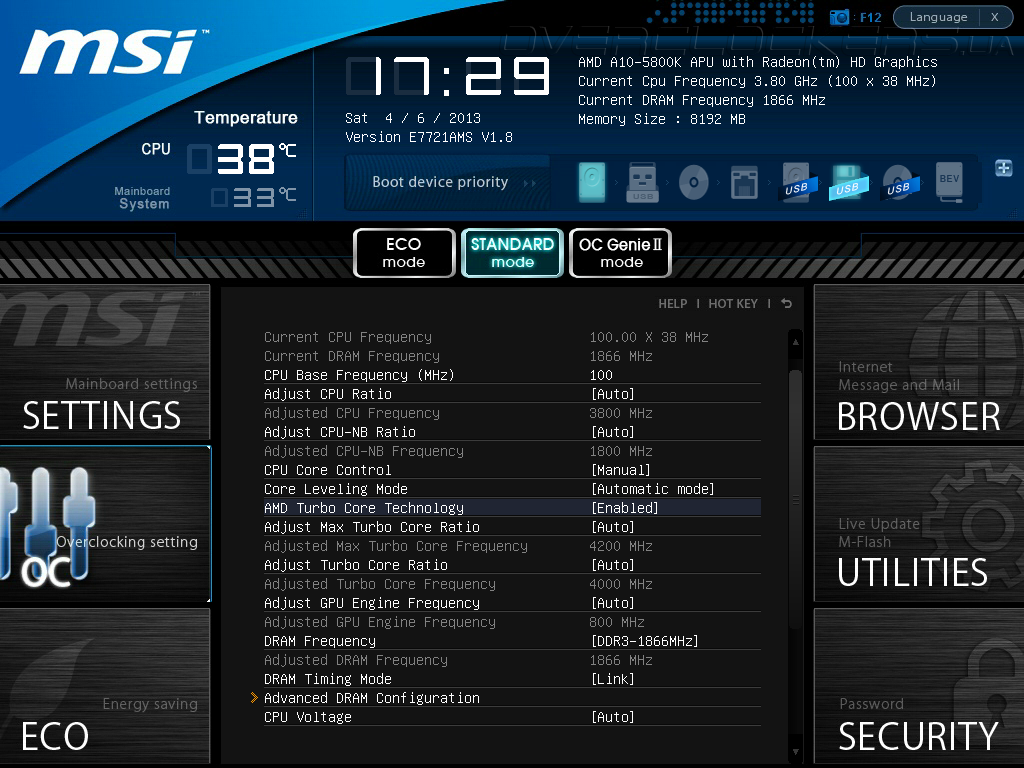

Мы уже знаем, что к реализации технологии Turbo Core каждый из производителей подходит по-своему. MSI приложили все усилия, чтобы пользователь сам смог влиять на алгоритм её работы.
Реализацию видения инженерами MSI этой функции мы рассмотрим при тестировании, а сейчас поговорим об изменении частоты работы видеокарты. Шаг изменения — нелинейный, при опорной частоте 100 МГц конкретные значения можно почерпнуть из обзора ASRock FM2A85X-ITX. При изменении базовой частоты значения, конечно же, изменяются в сторону увеличения.

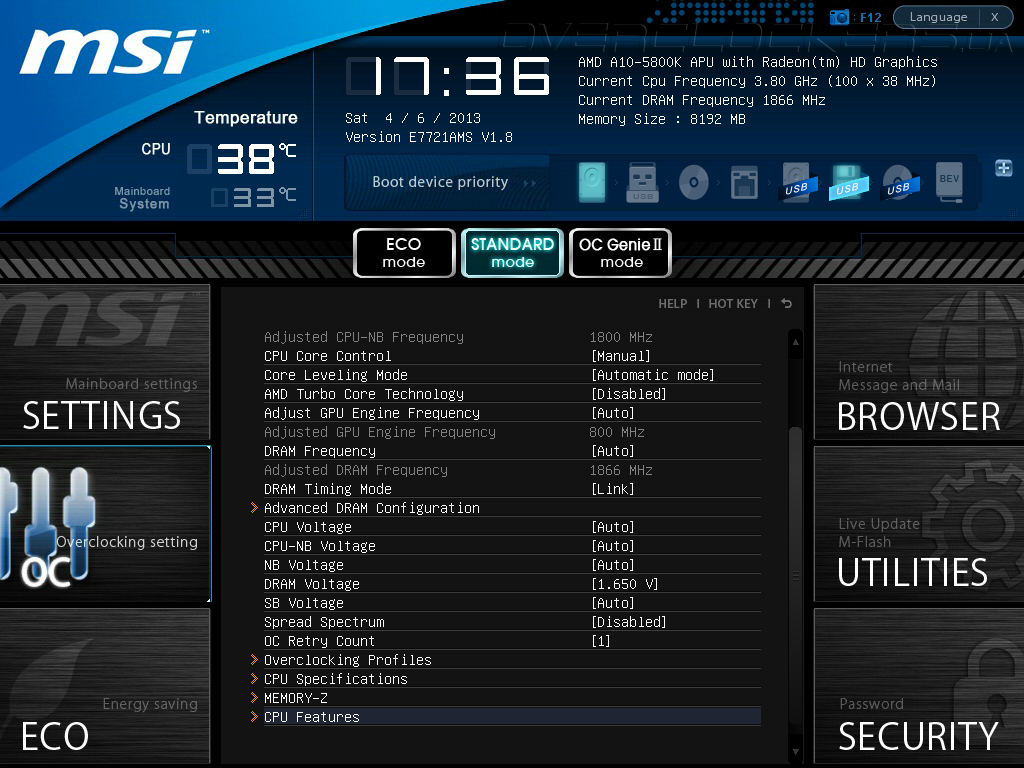

Максимальная частота работы оперативной памяти производителем заявлена как 2400 МГц.

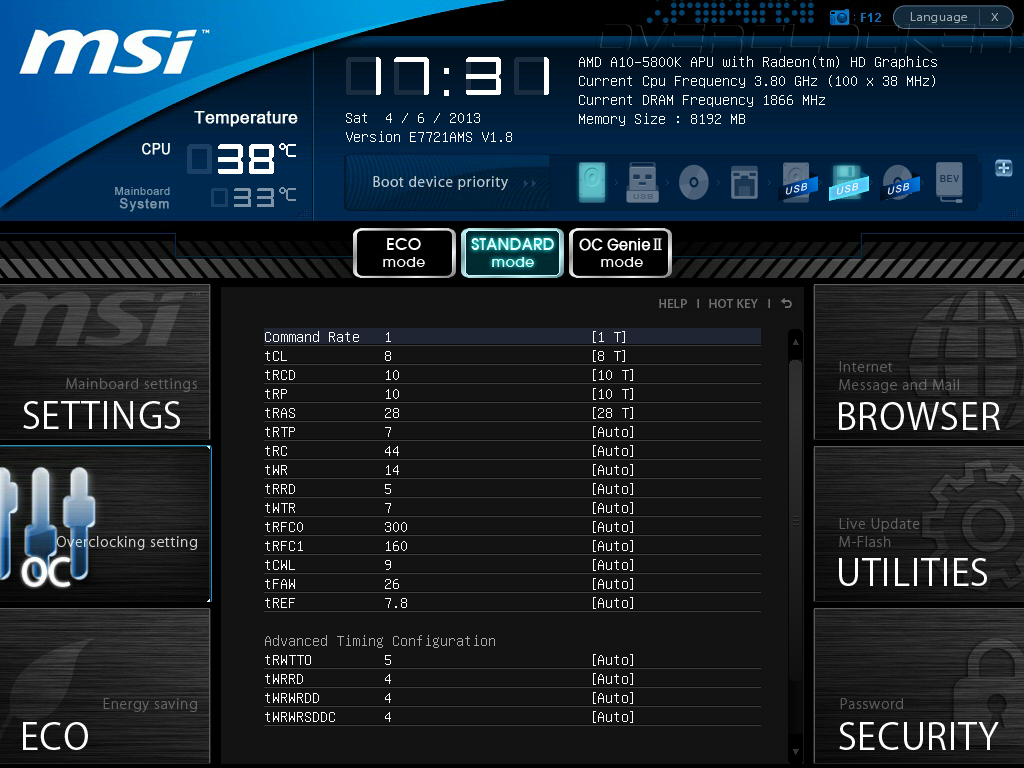

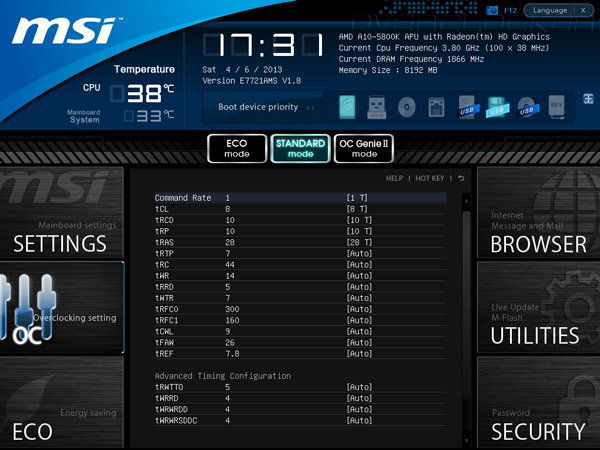

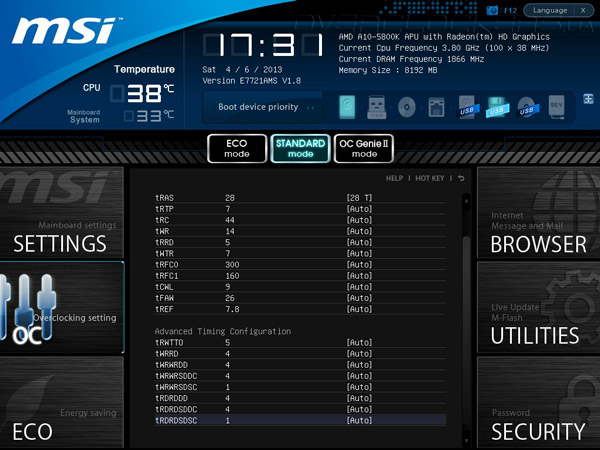

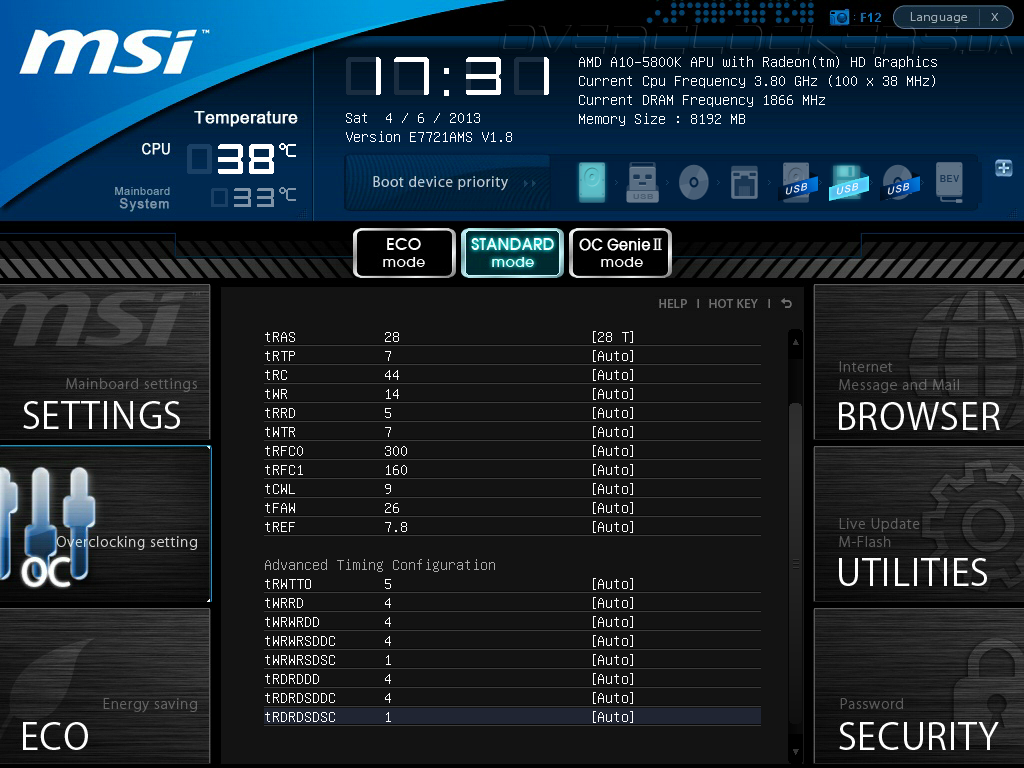

Очень удобно реализовано управление задержками — в режиме Link их можно выставить единожды, а не дублировать вручную для каждого из каналов. Для приверженцев индивидуального подхода к каждой из «планок» памяти предусмотрен режим Unlink.
Выставить желаемое напряжение на видеоблоке не получится ввиду отсутствия соответствующего пункта меню. Также отметим полное отсутствие каких-либо средств по возможной стабилизации напряжений.
Диапазоны и шаг изменения напряжений питания представлены в следующей таблице:
| Параметр | Диапазон регулировки | Шаг |
| CPU Base Frequency (МГц) | 90–190 | 1 |
| CPU Ratio (Multiplier) | 8–63 | 1 |
| CPU Voltage (В) | 1,375–1,5638 | 0,0032 |
| CPU-NB Ratio (Multiplier) | 8–31 | 1 |
| CPU-NB Voltage (В) | 1,215–1,4038 | 0,0032 |
| DRAM Frequency (МГц) | 800–2400 | 266 |
| DDR Memory Voltage (В) | 1,19–2,77 | 0,01 |
| GPU Engine Frequency (МГц) | 422–1900 | нелинейный |

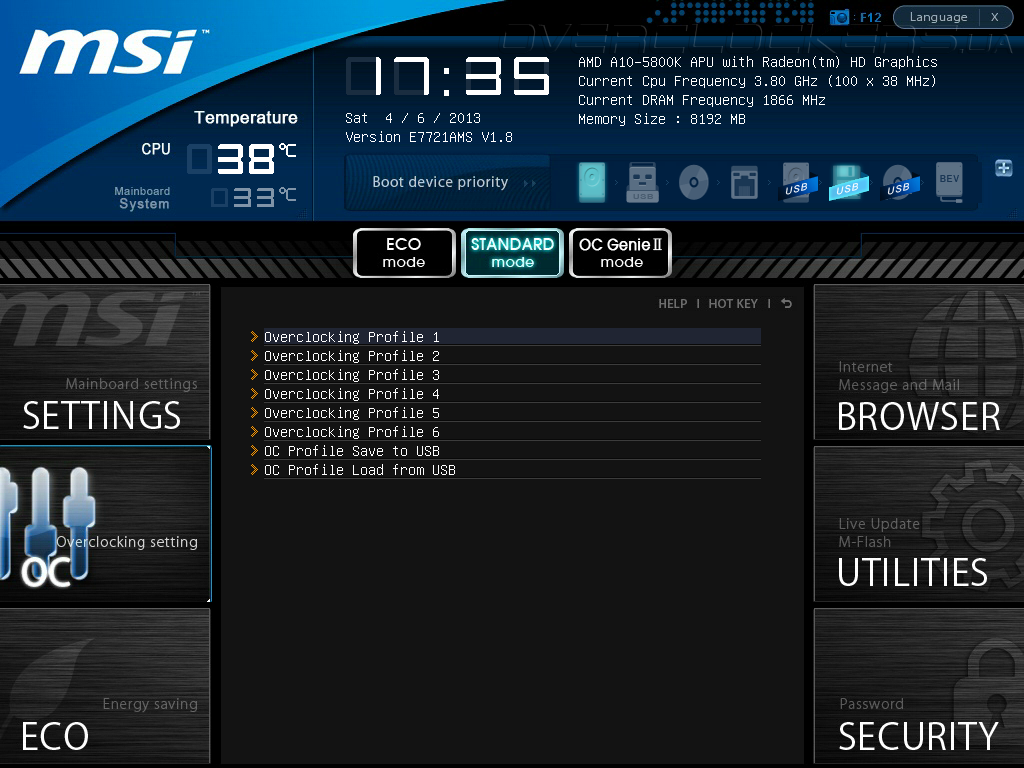

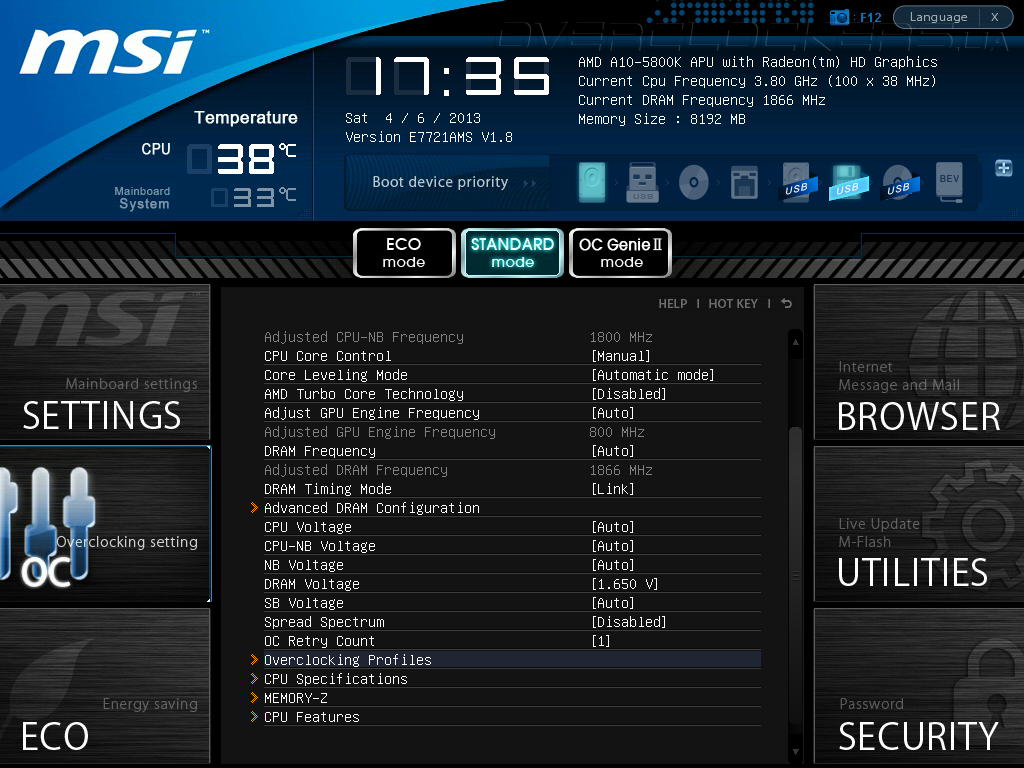

Помимо выполнения тонкой настройки здесь же можно сохранить до шести профилей с установленными параметрами.
Сохранение можно произвести также на съемный носитель.

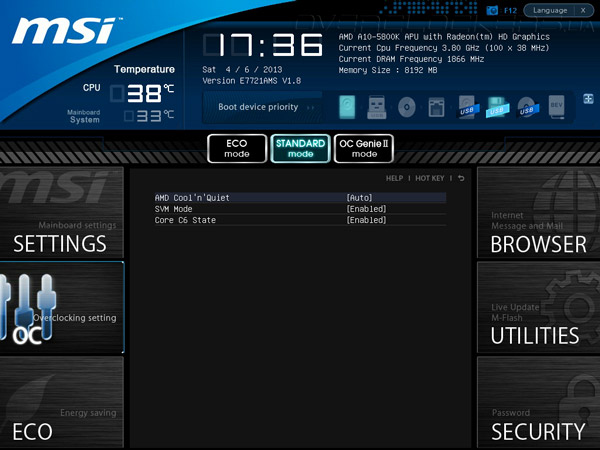

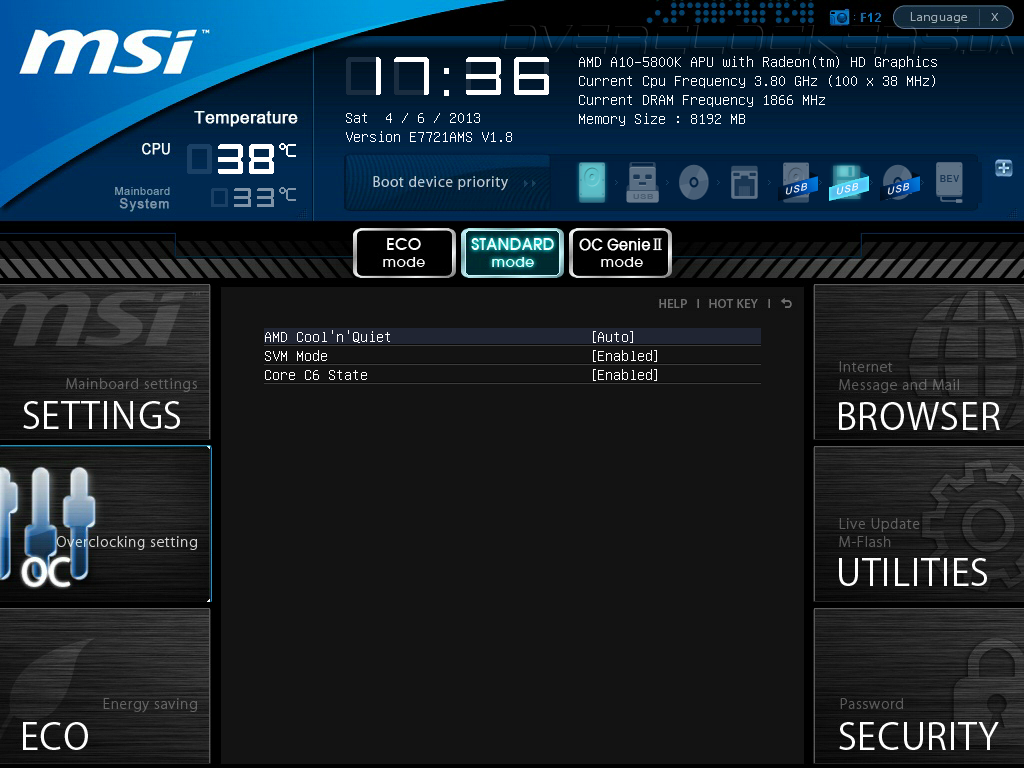

Желающие отключить Cool’n’Quiet могут это проделать в замыкающем пункте меню — CPU Features.

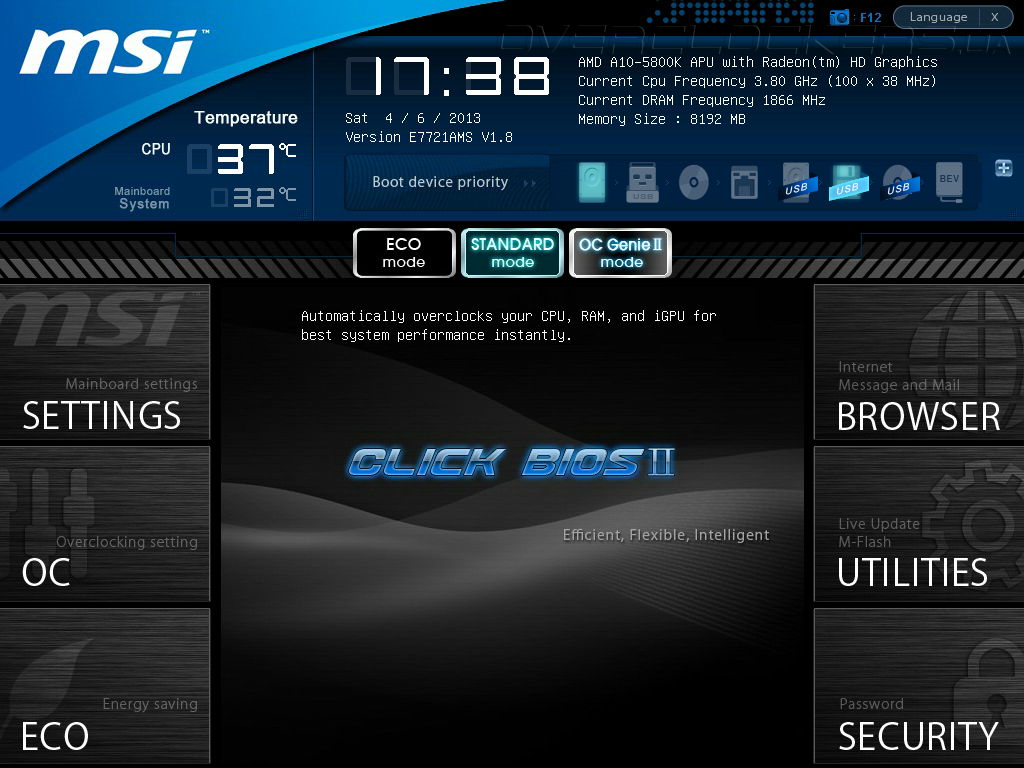

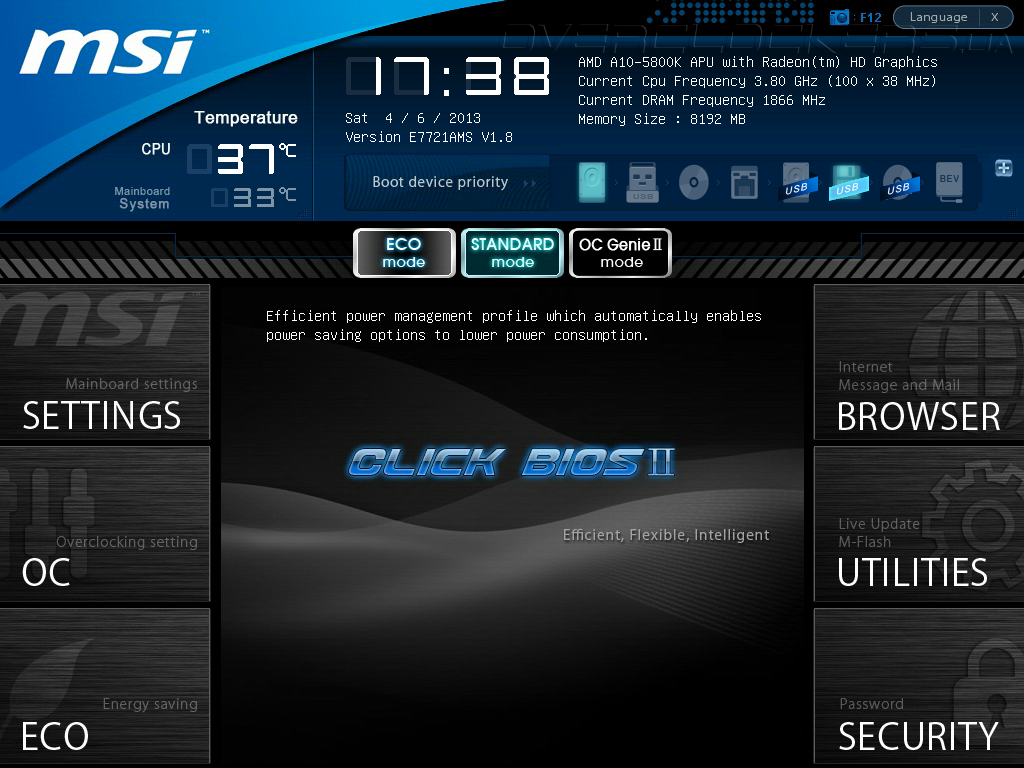

Было бы несправедливо, если мы преминули возможностью использовать два режима платы, которые были любезно оформлены в виде весьма заметных кнопок прямо посреди экрана. Активация ECO режима решительно ничего (ориентируясь на показания прибора) в работу тестового стенда не привнесла. Забегая вперед отметим, что аппетиты платы итак оказались очень скромными. Использование другого же режима — OC Genie второго поколения — привело к разогну нашей системы, причём мы даже смогли загрузиться в среду ОС.
Но вот сделать скриншот, к сожалению, не успели, что является верным признаком нестабильности системы (на нём должна была отобразиться опорная частота в 105 МГц).
Комплектное ПО

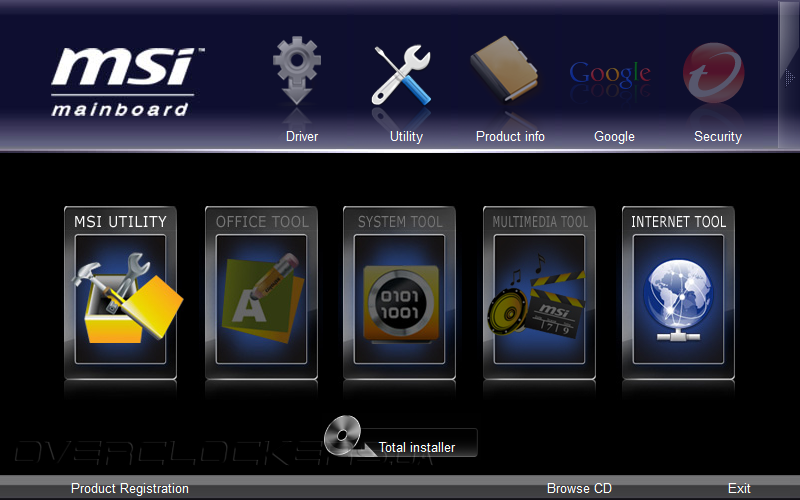

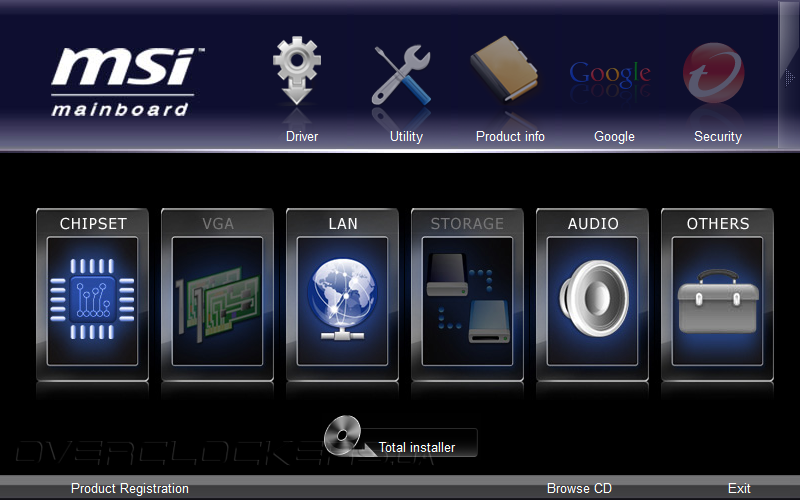

Как и с Click BIOS, мы уже имели возможность познакомиться с содержимым диска, что входит в комплект поставки. В первую очередь его используют для установки драйверов.

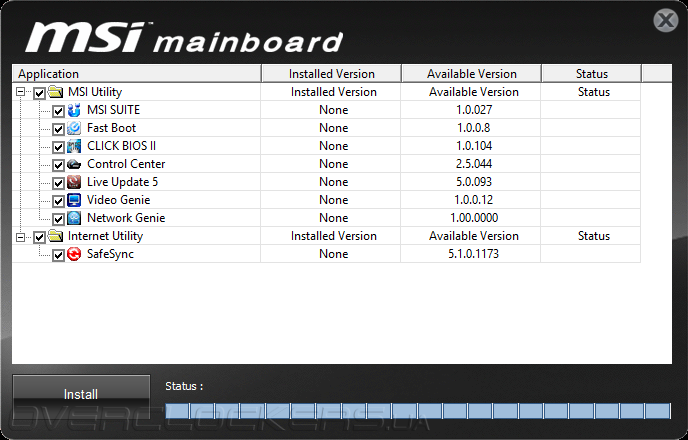

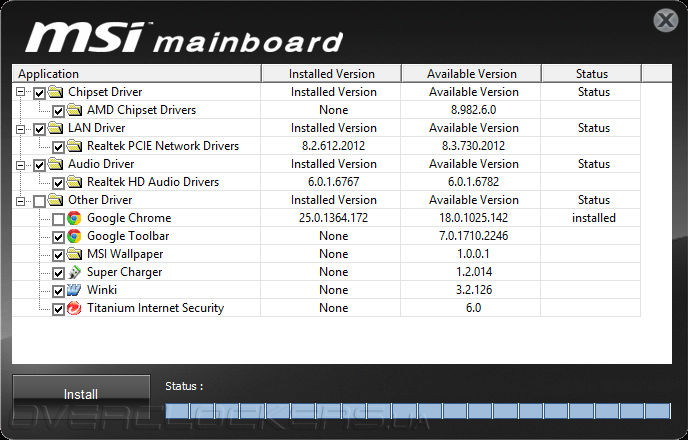

Перед запуском установки при помощи кнопки Total installer необходимо утвердить список того, чего хотелось бы установить. Отметим крайне удачную реализацию этого меню — можно увидеть версию текущего (если таковой уже был установлен) и будущего драйверов.

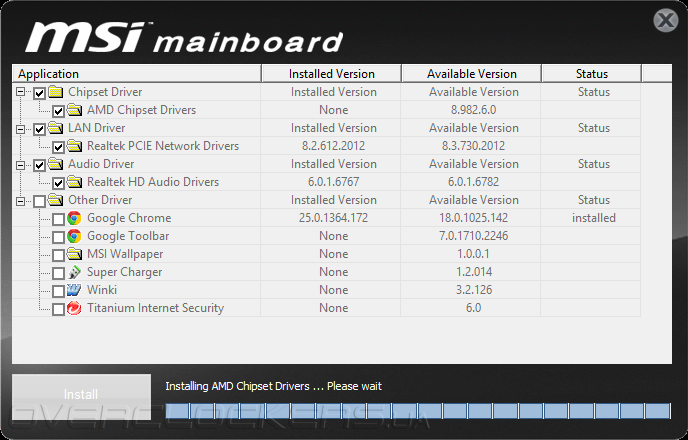

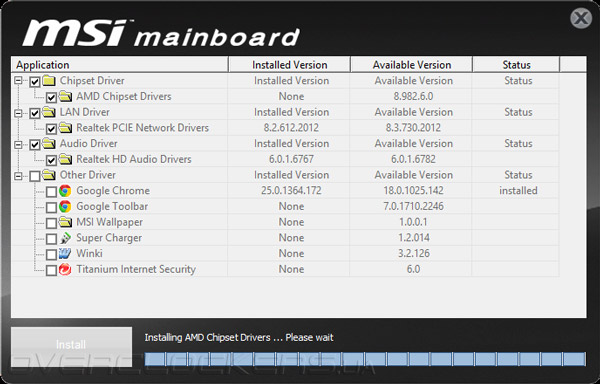

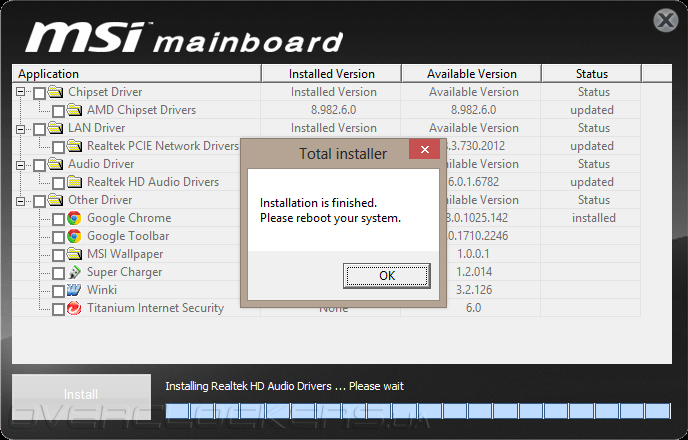

Сама установка проходит в видимом режиме, а после завершения процедуры нам любезно предлагают перезагрузить ПК.
Пожалуй, это лучшая реализация установки драйверов, что мы видели среди продуктов прочих производителей.
В следующем пункте — Utility — можно производить абсолютно такие же действия: либо установить поштучно понравившиеся нам продукты, либо же снова запустить пакетную установку.

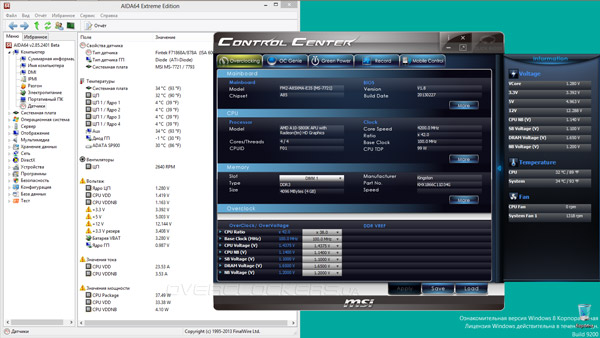

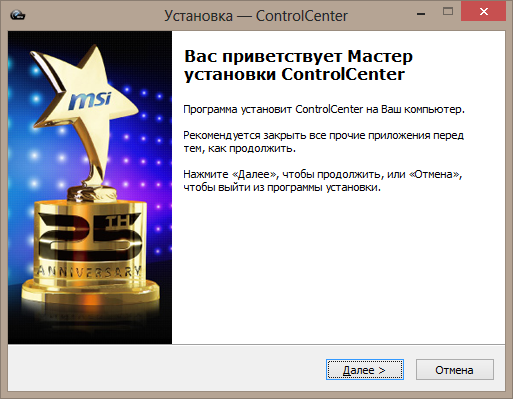

Control Center — это именно то, что может стать хорошим помощником во время разгона системы. Русифицирована как сама утилита, так и мастер по её установке.

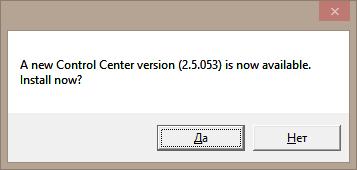

Во время первого запуска нам было предложено обновиться до последней версии, правда, уже на английском языке. Такая забота о пользователе, конечно же, приятна, вот только нам показалось, что процесс проверки актуальной версии в Сети каждый раз немного замедляет запуск утилиты.

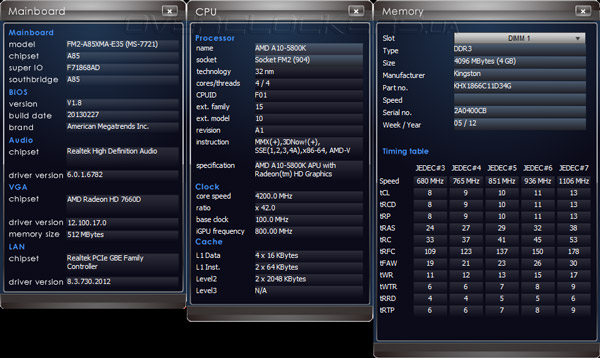

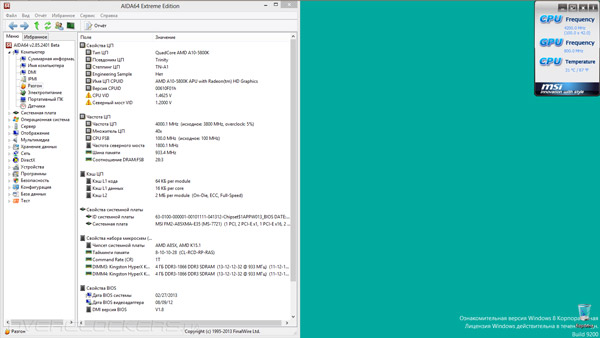

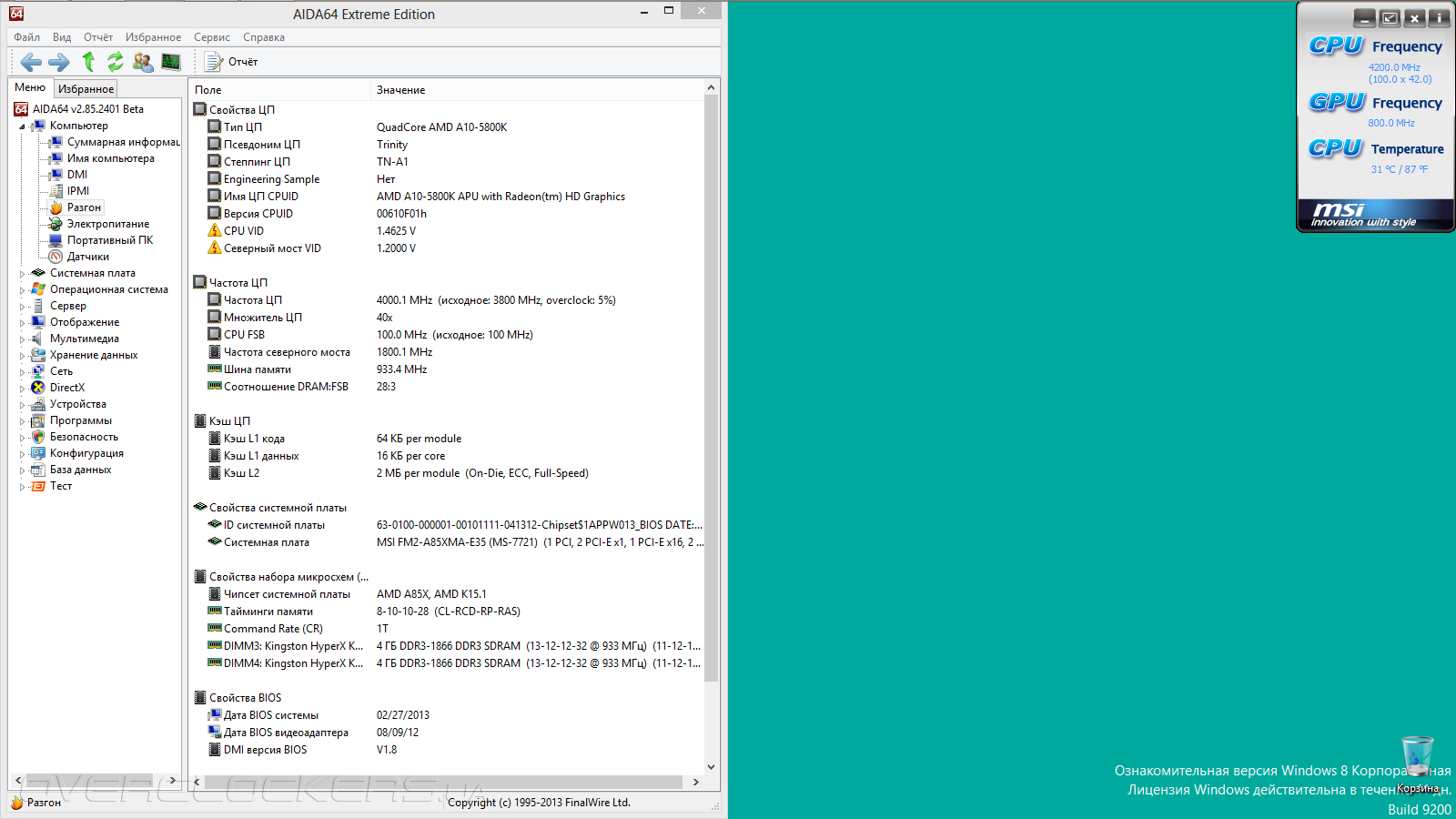

Возможности Control Center мы уже не раз описывали, так что сейчас лишь проверим её взаимодействие с сегодняшней испытуемой FM2-A85XMA-E35. Вначале посмотрим, насколько она корректно отображает справочную информацию о системе.
Информация оказалась вполне точной и практически исчерпывающей. Очень хорошо. Такого же мнения мы оказались и о модуле контроля напряжений.
В завершении хотелось бы отметить возможность утилиты сворачиваться в небольшое окно, напоминающее гаджет.
Судя по возможностям UEFI, плата без проблем может повышать напряжение на северном мосте (блок NB), причем до весьма приличных значений. Это вселяет определенную уверенность в успехе нашей подопытной при разгоне. Но буквально на первом шаге — при установке 1,4 В — нас постигла неудача. Изменения не были учтены, и система загрузилась с обычными параметрами по умолчанию. Дальнейшее понижение напряжения с шагом в 0,01 В ни к чему не приводило. Всё это время действующие напряжения мы контролировали при помощи Control Center. А когда решили произвести изменения в самой утилите, то впечатляющий запас куда-то улетучился и крайне-верхним значением CPU-NB Voltage оказались скромные 1,30 В. Но задать их средствами программы, к сожалению, не получилось — после перезагрузки никаких изменений не произошло. И только выполнив фиксацию значения в 1,3014 В средствами Click BIOS наконец-то удалось добиться долгожданного повышения напряжения. В результате плате покорилась опорная частота в 129 МГц. Отсутствие видимых инструментов для стабилизации напряжения не сказалось на общей работе, а действующим значением было 1,299 В. Как и прежде при работе с продуктами MSI, частота и напряжение процессора в простое не понижаются.
Внимательный читатель должен был заметить непривычное значение частоты видеоядра, но к этому моменту вернемся чуть позже. На очереди проверка возможности работы с оперативной памятью на больших частотах. Тут все стандартно, наш комплект без проблем заработал на частоте 2200 МГц.
Теперь попробуем разогнать процессор. И вновь сюрприз, при выставлении множителя в положение «45», диапазон CPU Voltage изменился сам собой, крайним нижним значением (следующим за Auto) стало 1,55 В.
Что же, выбор невелик, проверяем работоспособность. На этот раз стабилизация работала тоже хорошо, вот только действующим значением напряжения было 1,47 В, то есть просадка происходит весьма значительная, хотя на стабильность системы это никак не сказалось. Тепловой режим радиатора также остался без замечаний — да, он грелся, выполняя при этом свою работу, но никакого дополнительного охлаждения ему не потребовалось. Технологии энергосбережения вновь отказались функционировать — ни напряжение, ни частота в простое не снижались.
Замыкающим в тестировании будет разгон видеоблока. Поскольку никаких инструментов для повышения напряжения не предусмотрено, то ожидать многого не стоит. Но, признаться, и здесь плата смогла нас удивить. Максимальная частота составила всего 844 МГц.
Но удивительным было другое — напряжение на видеопроцессоре. Оно не повышалось при нагрузке! Прочие протестированные нами платы теряли возможность к его понижению, здесь мы видим обратный случай.
В режиме «по умолчанию» все функции работают корректно.
Пожалуй, на этом следовало бы завершить наши тесты, относящиеся к разгону, и констатировать давно известный факт — продукция MSI вполне качественная, но технологии энергосбережения отключаются, как только пользователь задействует ручной разгон. Или же работает странным образом. Например, когда мы случайно выставили 800 МГц (вместо режима Auto) в качестве рабочей частоты видеопроцессора перед проведением циклов обычных сравнительных тестов, то частота перестала снижаться, а напряжение при этом и повышалось (при нагрузке) и понижалось (в простое).
Несмотря на солидное количество вышедших обновлений микрокода до его совершенства, видимо, еще далеко. Давайте произведём небольшой анализ полученных результатов. В своём штатном режиме плата вполне корректно выполняет комплекс мероприятий по энергосбережению. Во внештатном режиме, как уже выяснилось, функции теряют свою работоспособность. Что же не так в случае с видеоадаптером? Выставляя нативное значение в 800 МГц мы убрали так необходимое для корректной работы энергосбережения поле Auto. Получается, чтобы сохранить возможность понижать действующие частоты в режиме простоя, необходимо оставить множители для ЦП и видеоядра в положении по умолчанию. Для разгона попробуем использовать другой сомножитель — опорную частоту. Её изменение в сторону увеличения также повлияет на работу северного моста и оперативную память. Для «оперативки» мы легко можем изменить множитель как в сторону увеличения, так и наоборот, чтобы добиться желаемого результата. Что же касается частоты северного моста, то она в простое никогда не понижается, как и напряжение, необходимое для его работы. Следовательно, оба этих пункта не составляют для нас хлопот при разгоне.
Выше мы выяснили «потолок» для каждого из компонентов нашей системы, загадкой лишь является максимальная частота видеопроцессора. Для разгона ЦП до 4500 МГц без изменения множителя нам необходимо выставить значение опорной частоты в 118 МГц. Уже известно, каким должно быть напряжение в таком случае. Для северного моста, в принципе, достаточно и того значения, которое плата выставляет сама в авто-режиме. Но мы, для уверенности, фиксировали его в положении 1,22 В. Чтобы оперативная память функционировала на частоте 2200 МГц выставляем множитель х18,66. Интересно, что именно в таком режиме память работает по умолчанию, и поэтому менять в принципе ничего не нужно, оставляем её режим работы как 1866 МГц. А вот последний параметр станет для нас неожиданностью — сможет ли разогнаться видеокарта?
Да, видеоадаптер смог покорить частоту в 1032 МГц. Функции энергосбережения корректно работали как для ЦП, так и для ГП. Примечательно, что кроме этого мы смогли улучшить режим работы оперативной памяти — понизить CL до 10, что было недостижимо при опорной частоте в 103 МГц и использовании множителя х21,33.
Плата действительно полна противоречий, но и это еще не всё.
Теперь поговорим о видении инженеров компании MSI технологии Turbo Core. Известно, что при активном режиме Turbo Core в случае однопоточной (иными словами — крайне небольшой) нагрузки частота процессора составляет 4200 МГц. В противном случае (при существенной нагрузке) частота опускается до штатных 3800 МГц.
Видение же инженерами заключается в следующем: зачем опускать частоту до 3800 МГц, если можно поработать на большей, но при этом отслеживая норму потребления APU. По умолчанию нижний порог устанавливается в значение 4000 МГц, а пользователь, при желании, может его изменить, как, впрочем, и верхний порог. Если оставлять значения частот в режиме Auto, функции энергосбережения сохранят свою работоспособность.
И прежде чем перейти к тестированию, которое, к слову, мы проводим в режиме по умолчанию для всех материнских плат, хотим развенчать один миф, который стал муссироваться в Сети благодаря появлению нескольких статей. А именно — «даунклок» процессора до 3400 МГц в случае активной технологии Turbo Core. Сегодняшняя испытуемая как нельзя лучше подходит для такого случая, поскольку даже завышает рекомендованную производителем частоту до 4000 МГц, как уже отмечалось выше.
Где же сильнее всего может сказаться «проседание» по частоте? Конечно же в играх, именно здесь падение фреймрейта будет существенно портить настроение игроку, а вот переждать несколько секунд при рендеринге или архивации, как нам кажется, не такая уж и проблема.
Наиболее капризным к стабильности системы среди наших обыденных тестовых приложений является Batman: Arkham City с профилем настроек Medium. Тестирование в нем мы проводим в самую последнюю очередь, в устоявшемся режиме работы компьютера. Если запускать бенчмарк производительности сразу же после начала работы системы — результаты будут существенно ниже нормы, тогда как любой последующий запуск бенчмарка не даёт подобного эффекта. Для этого теста мы использовали именно первый запуск приложения. Внизу предоставлена таблица с двумя режимами: со включенным и выключенным Turbo Core.
| Batman — Arkham City | 1600x900, Medium (DX9), PhysX: Off, AA: Disabled, first run | |||||||
| Режим | Turbo Core Enable | Turbo Core Disable | ||||||
| Номер прохода | 1 | 2 | 3 | Среднее | 1 | 2 | 3 | Среднее |
| min fps | 36 | 37 | 35 | 36 | 32 | 35 | 32 | 33 |
| avg fps | 110 | 109 | 108 | 109 | 104 | 105 | 104 | 104,3 |
| max fps | 184 | 178 | 181 | 181 | 175 | 175 | 178 | 176 |
Налицо явное преимущество от активации данной технологии. Никаких проблем при её задействовании с производительностью и стабильностью системы выявлено не было, как в играх, так и в завершающем тестировании — фиксации значения энергопотребления стенда. Поэтому считаем обвинения в адрес Turbo Core преувеличенными, а тестирование проведём с активацией данной технологии.
Тестовый стенд
Как и прежде, в состав стенда вошли:
- процессор: AMD A10-5800K (3,8 ГГц);
- кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, 1866 МГц, 8-10-10-28-1T, 1,65 В);
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: Chieftec APS-550S (550 Вт);
- операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
- драйверы: AMD SATA (1.3.1.43), ForceWare 314.07 (9.18.13.1407), PhysX 9.12.1031.
В качестве тестов использовались следующие приложения:
- AIDA64 2.85 (Cache & Memory benchmark);
- Futuremark PCMark 7;
- Futuremark 3DMark 11;
- World in Conflict: Soviet Assault;
- F1 2012;
- Batman: Arkham City.
| Продукт | Версия микрокода | AIDA64 | BenchDLL | PCMark 7 | 3DMark 11 |
| MSI FM2-A85XMA-E35 | V1.8 | 2.85.2401 | 3.0.492-x64 | 1.4.0 | 1.0.4 |
| Biostar Hi-Fi A85W | 4.6.5 (19.12.2012) | 2.80.2341 | 3.0.492-x64 | 1.4.0 | 1.0.4 |
| Biostar A55MD2 | 4.6.5 (19.11.2012) | 2.80.2338 | 3.0.492-x64 | 1.4.0 | 1.0.4 |
| ASRock FM2A85X-ITX | P1.20 | 2.80.2334 | 3.0.492-x64 | 1.4.0 | 1.0.4 |
| Gigabyte GA-F2A85X-D3H | F2 | 2.80.2320 | 3.0.462-x64 | 1.0.4 | 1.0.3 |
| MSI FM2-A85XA-G65 | V1.4B9 | 2.80.2320 | 3.0.462-x64 | 1.0.4 | 1.0.3 |
Результаты тестирования
В результате особой реализации технологии Turbo Core материнские платы компании MSI обходят всех ближайших преследователей, не оставляя им никаких шансов. Чтобы полученные результаты не вызывали сомнений, приведём скриншот одного из проведённых тестов.
Теперь рассмотрим синтетические тесты.
Как и раньше, в приложениях Futuremark производительность системы находится на сопоставимом с другими платами уровне, не взирая на особую реализацию Turbo Core.
Несмотря на аналогичные с флагманом MSI результаты в AIDA64 в играх наша плата выглядит похуже, занимая своё место в середине группы остальных результатов.
Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
Одним из ярких преимуществ FM2-A85XMA-E35 становится её энергетическая эффективность — как в простое, так и при нагрузке этот продукт оказался самым экономичным среди ранее протестированных у нас в лаборатории, обойдя даже представителя платформы Mini-ITX.
Вывод
Несмотря на многочисленные нарекания в отношении платы, она нам все же понравилась. Да, есть проблемы в дизайне, нет ожидаемого количества SATA-портов, в противовес — имеем отличную систему охлаждения силовых элементов. Прошивка обладает неплохим потенциалом, но полностью раскрыть его не удается, несмотря на постоянные обновления микрокода. В штатном режиме плата весьма энергоэффективна, тогда как с ручным разгоном функции энергосбережения отключатся и привычных инструментов для их активации нет.
Нет и управления напряжением питания встроенного графического процессора, а его снижение до минимального, характерного моментам простоя системы, при корректировке частоты вызывает полное недоумение. Но если весь ручной разгон свести к банальному повышению опорной частоты — плата просто преображается и даже сохраняет полную работоспособность всех режимов энергосбережения.
Безусловно, материнская плата FM2-A85XMA-E35 найдет своего покупателя, особенно среди любителей легкого разгона, а низкая цена — около $75 — этому поспособствует.
