Говоря об ассортименте плат от MSI, можно выделить пять основных групп изделий, среди которых игровые образовали три различных семейства: имеющие приставку MAG (Arsenal Gaming) формируют младшую серию, а ещё есть MPG и MEG (соответственно — Performance и Enthusiast Gaming). Модели Tomahawk выступают в роли флагмана в своей группе не первый год и успели себя хорошо зарекомендовать, став узнаваемыми на полках магазинов.

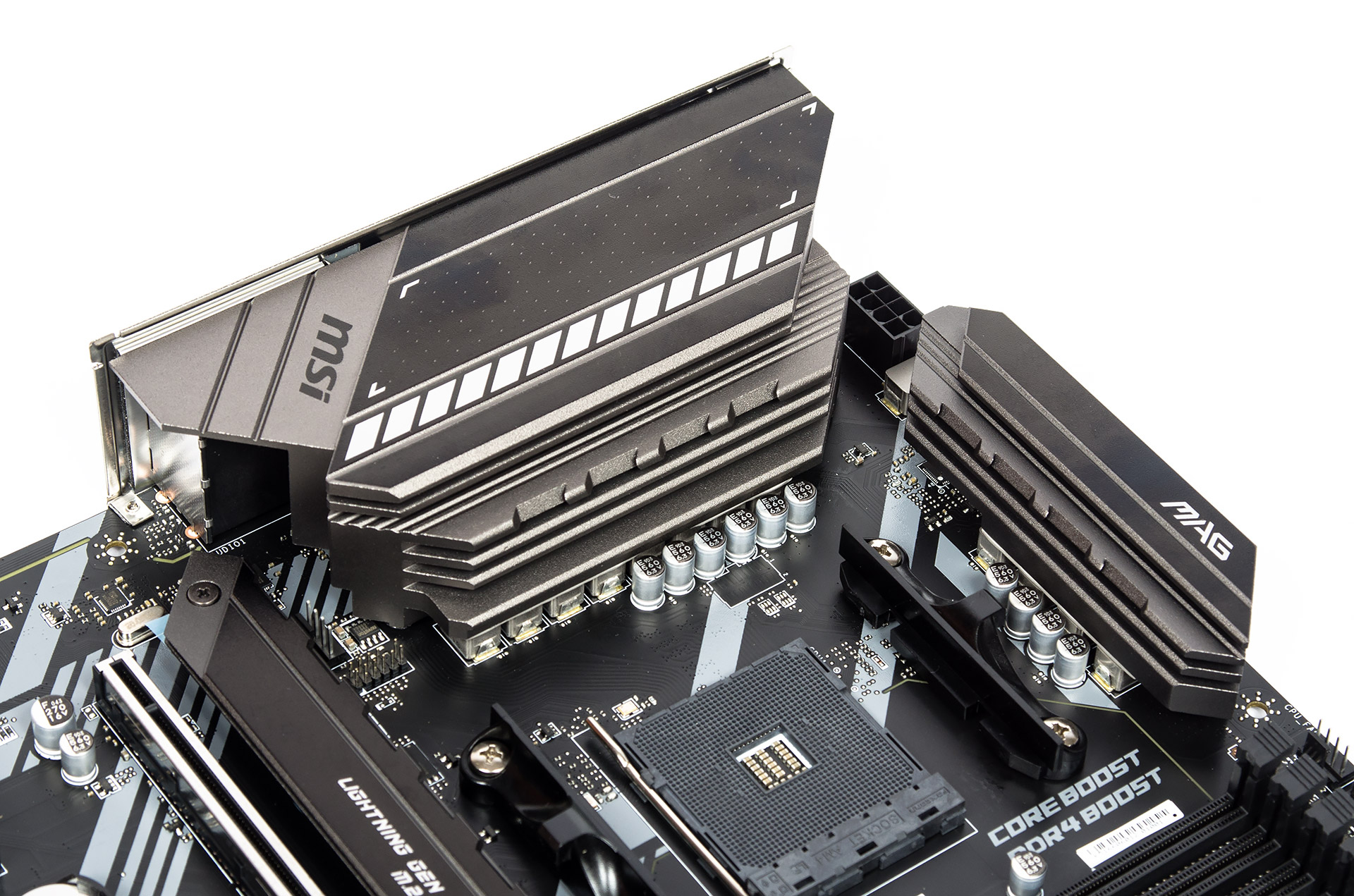

Усиленный преобразователь напряжений снабжён массивными радиаторами, а накладка над портами ввода-вывода на задней панели также является его частью (она уже не пластиковая). Заготовлено рекордное число площадок для нужд вентиляторов и помп. Вместе с тем, звуковая подсистема выстроена с участием лишь одного далеко не самого престижного кодека, ОУ нет. Сетевая инфраструктура насчитывает пару контроллеров, оба — от компании Realtek, предустановленного модуля для работы с беспроводными сетями здесь также нет. Перечень основных возможностей размещён в таблице:
| Модель | MSI MAG B550 Tomahawk (MS-7C91 VER:2.1) |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Хаб | AMD B550 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9 |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 1866–3200 — JEDEC 2667–5100+ — A-XMP (OC) |
| Слоты PCI-E | 1 x PCI Express 4.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 3.0 x16 (x4) — B550 2 x PCI Express 3.0 x1 — B550 |
| M.2 | 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — B550 |
| Встроенное видеоядро (в APU) | Radeon Series: Vega |
| Видеоразъёмы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.2 Gen2 (2 разъёма на задней панели (1x C), CPU) 2 х 3.2 Gen1 (2 разъёма на задней панели, CPU) 3 х 3.2 Gen1 (разъёмов на задней панели нет, B550) 6 x 2.0 (2 разъёма на задней панели, B550) |
| VR Ready | – |
| Serial ATA | 6 x SATA 6 Гбит/с (B550) |
| RAID | 0, 1, 10 (SATA), 0, 1 (M.2 NVMe) |
| Встроенный звук | Codec — Realtek ALC1200 (7.1, HDA) |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Realtek RTL8111H (Gigabit Ethernet) Realtek RTL8125B (2.5 Gigabit Ethernet) |
| COM | – |
| LED Addressable Header | 2x Rainbow |
| LED RGB Header | 2 |
| TPM | 1x SPI (12 pin) |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G) |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Flash BIOS Button, M.2 with Shield Frozr; поддержка AMD 2-Way CrossFireX |
| Цена в рознице, $ | 230 (предположительно) |
Как известно, конфигурирование возможностей B550 достаточно гибкое и потому для лучшего понимания всех истинных возможностей устройства изучим его структурную схему:
Деления шестнадцати линий от процессора к двум видеокартам на этой модели обошли стороной. В одной связке находятся слоты: PCI-E с четырьмя линиями от хаба, нижний M.2 и верхний PCI-E x1. Для самого нижнего PCI-E x1 предусмотрели постоянно функционирующий режим. На всю только что указанную связку выделено в сумме четыре линии, потому в единый момент времени будет работать или M.2, или полноформатное гнездо. Они находятся рядом, потому исключён вариант, когда несколько устройств будут подогревать друг друга. В случае острой необходимости использования и верхнего PCI-E x1 в наличии на любом из скоростных портов останется лишь пара линий (вместо четырёх). Все шесть классических гнёзд SATA подключены на постоянной основе, то есть приоритет оказался именно в их пользу.
Упаковка и комплектация
Коробка увеличенной толщины с новым стилистическим оформлением.
Задняя панель теперь предустановлена, но об этом приходиться догадываться по косвенным признакам — информативность тыльной стороны на невысоком уровне.

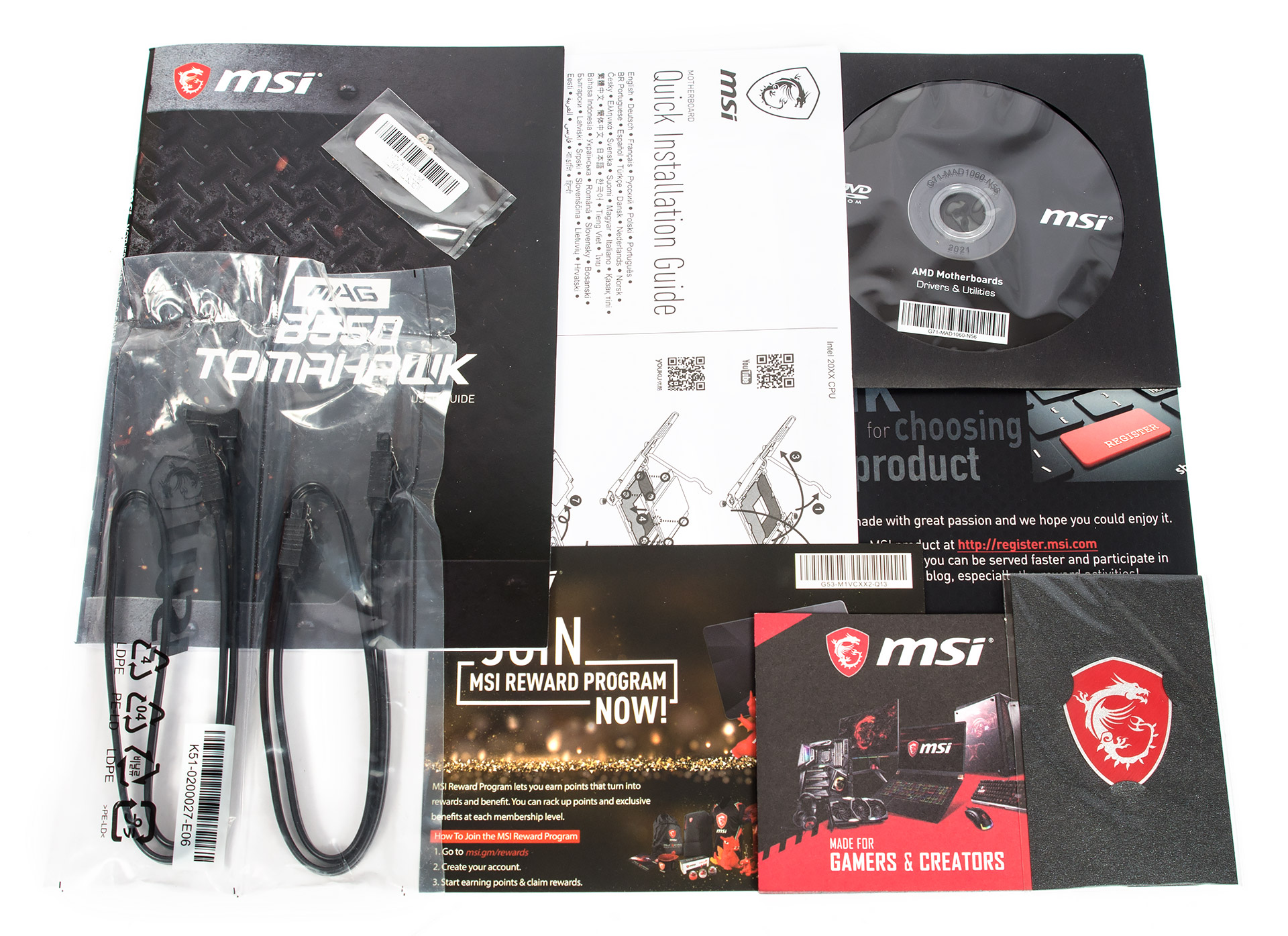

Комплектация:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- два крепёжных винта для устройств формата M.2;
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- карта регистрации покупателя;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- промо-флаер акции MSI Reward Program;
- небольшой рекламный буклет с продукцией MSI;
- наклейка с логотипом MSI Gaming Series.
Внешний вид

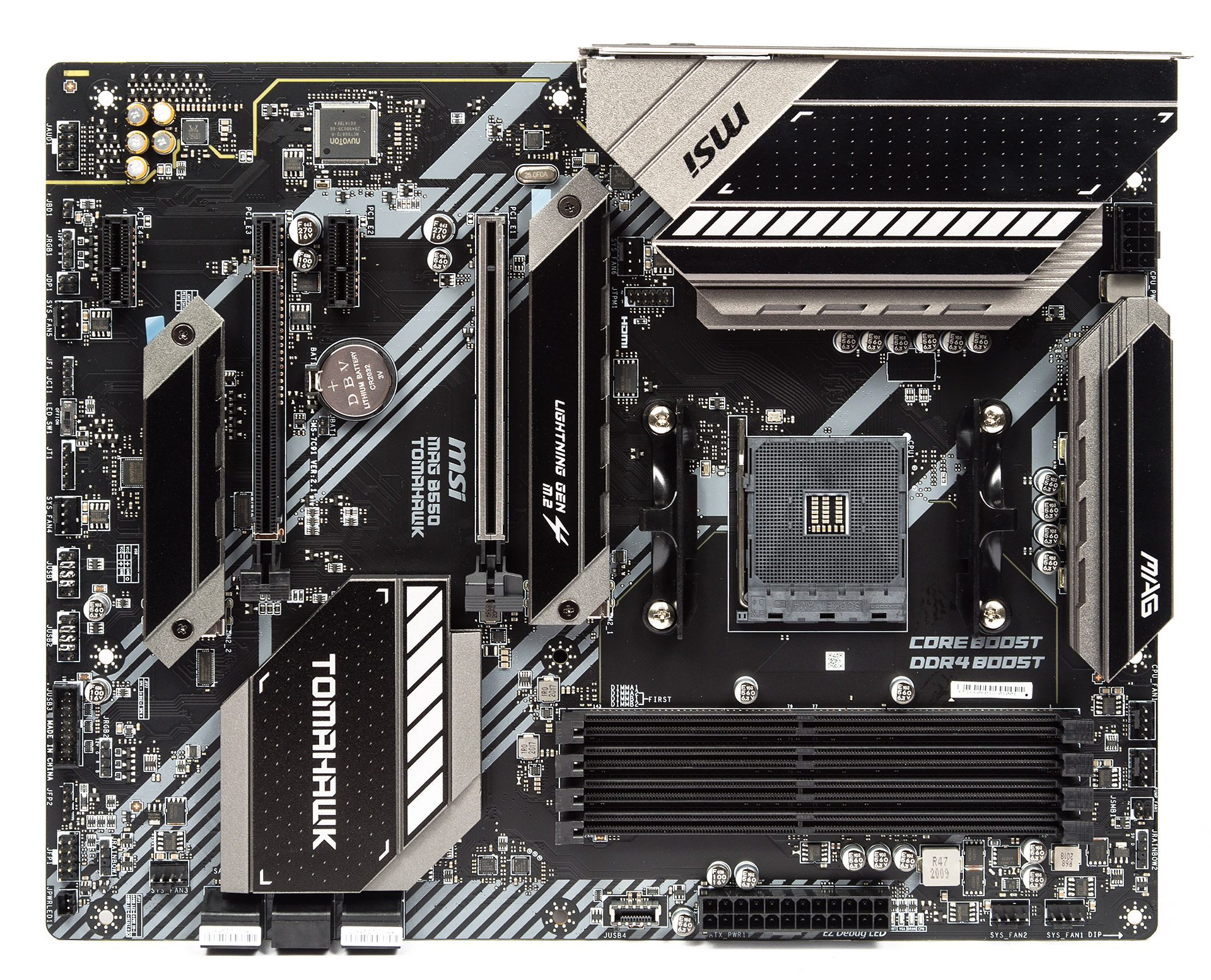

Общий вес изделия способен удивить. Сказывается наличие увеличенных теплосъёмников, да и толщина текстолита не вызывает вопросов.

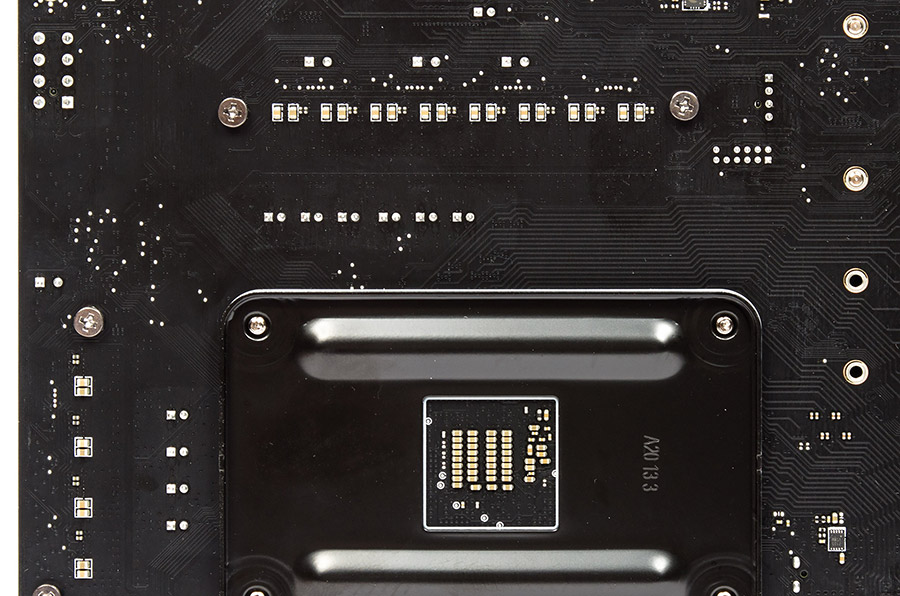

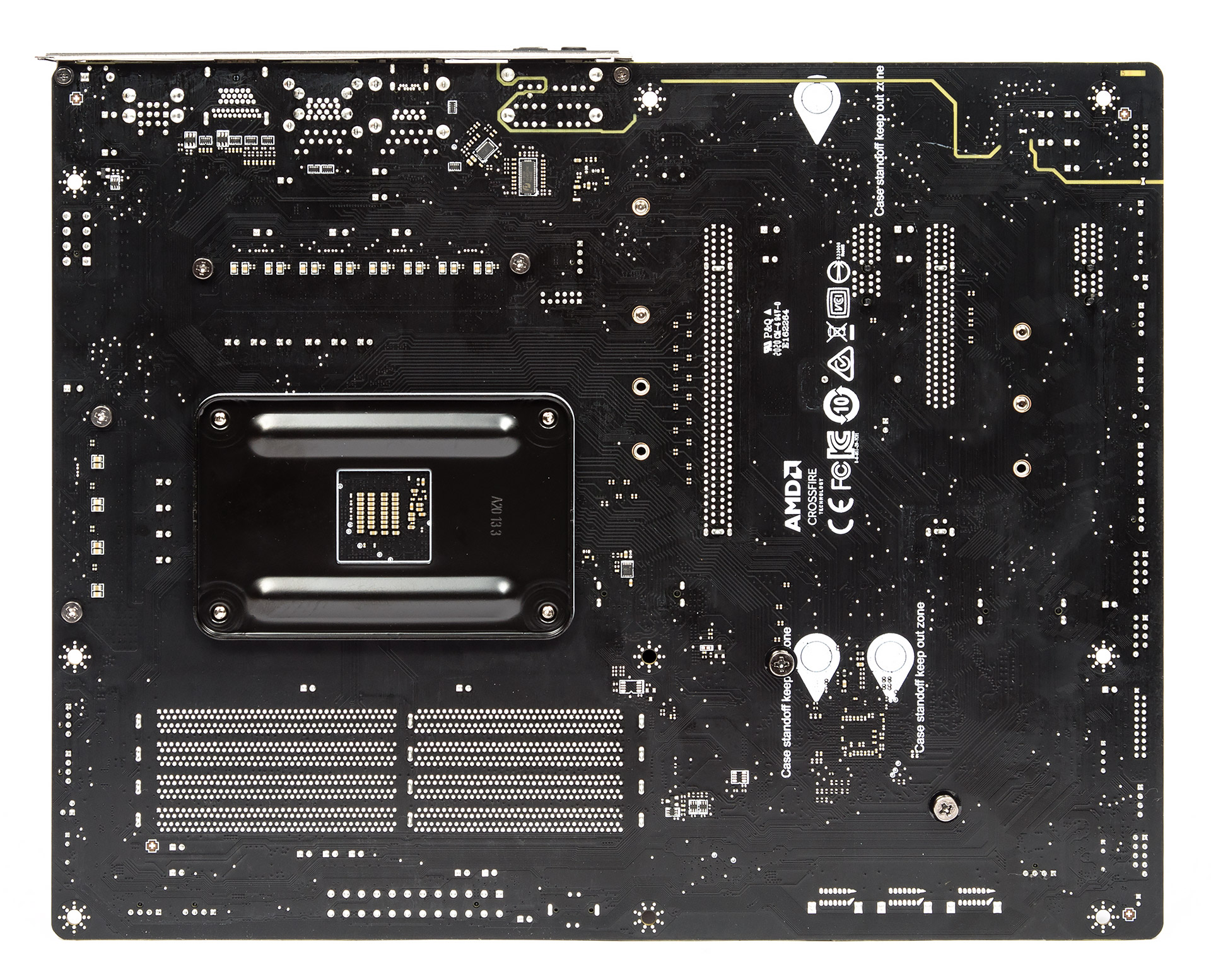

Тыльная сторона лишилась светодиодов у нынешнего Tomahawk, общее число электронных компонентов здесь небольшое.

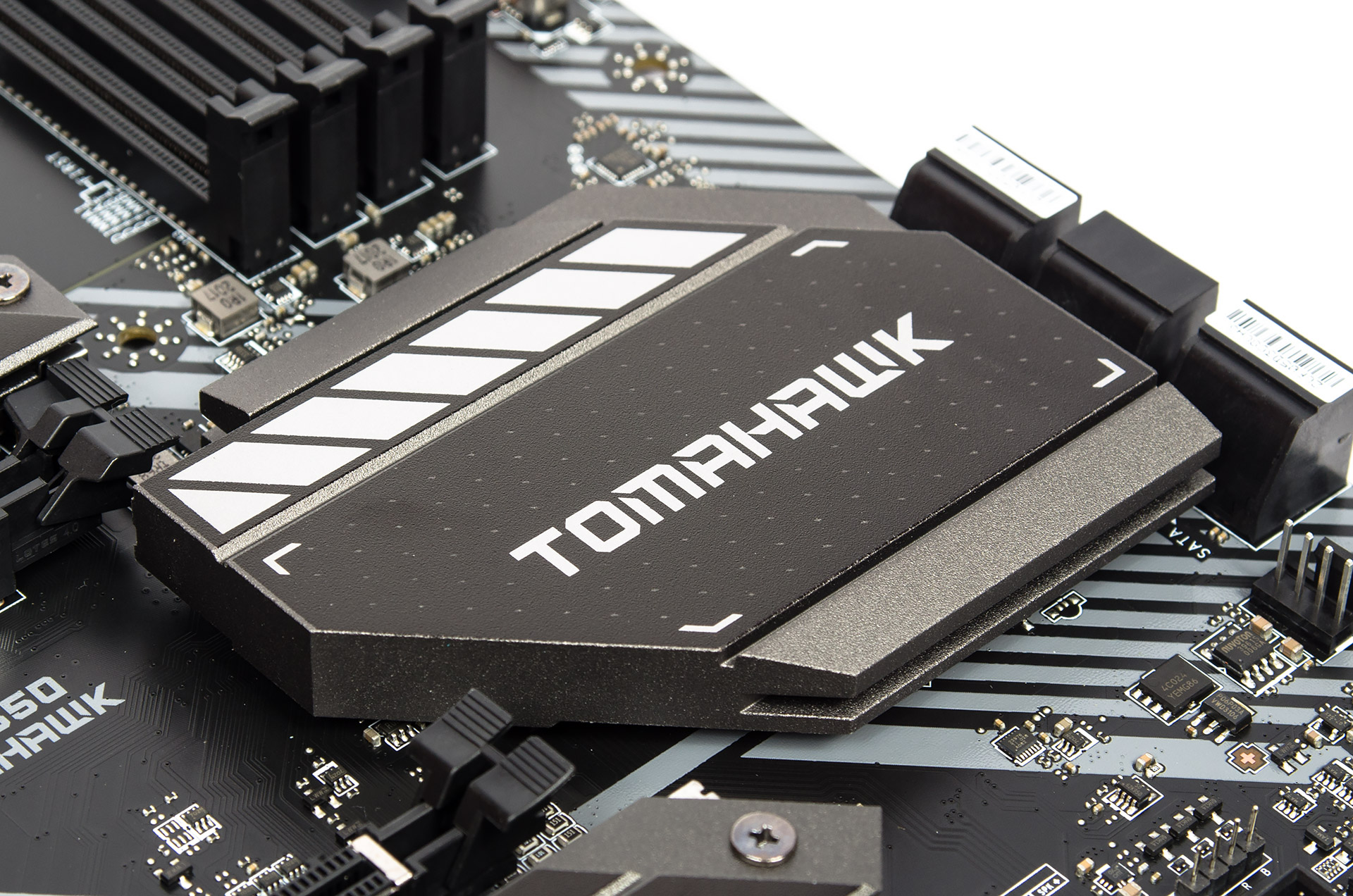

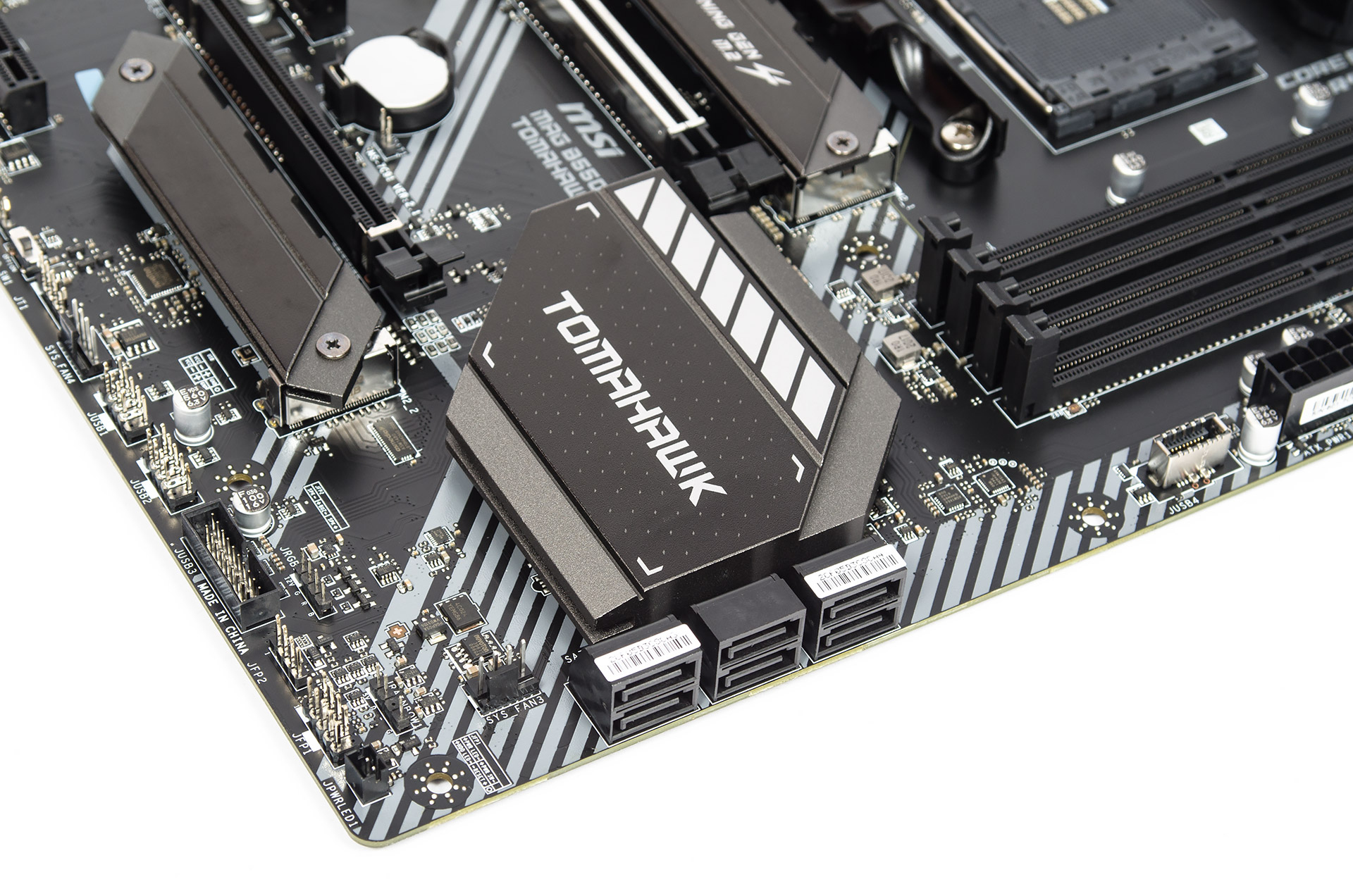

Подсветкой облагорожен лишь участок с охладителем хаба.
Сам он монолитен, без большого числа рёбер.

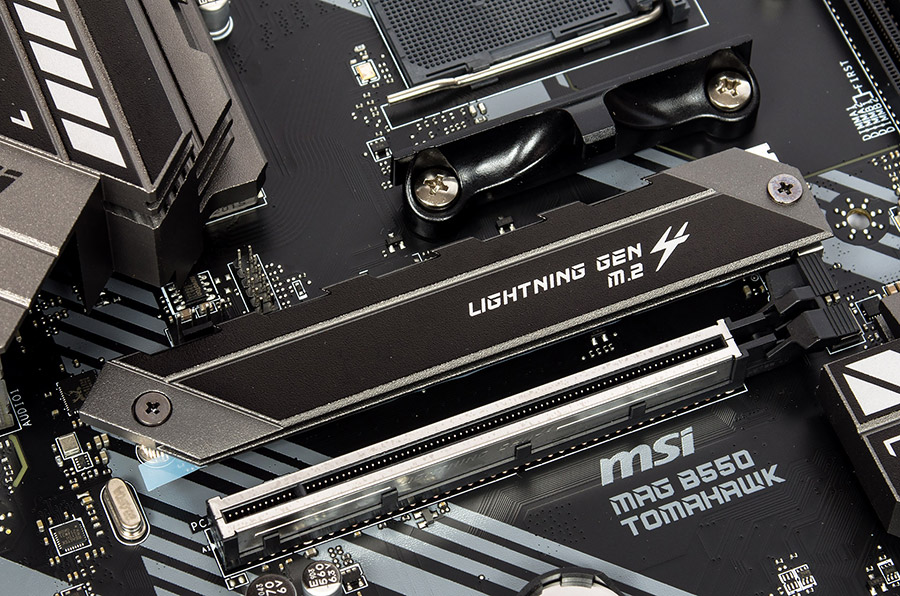

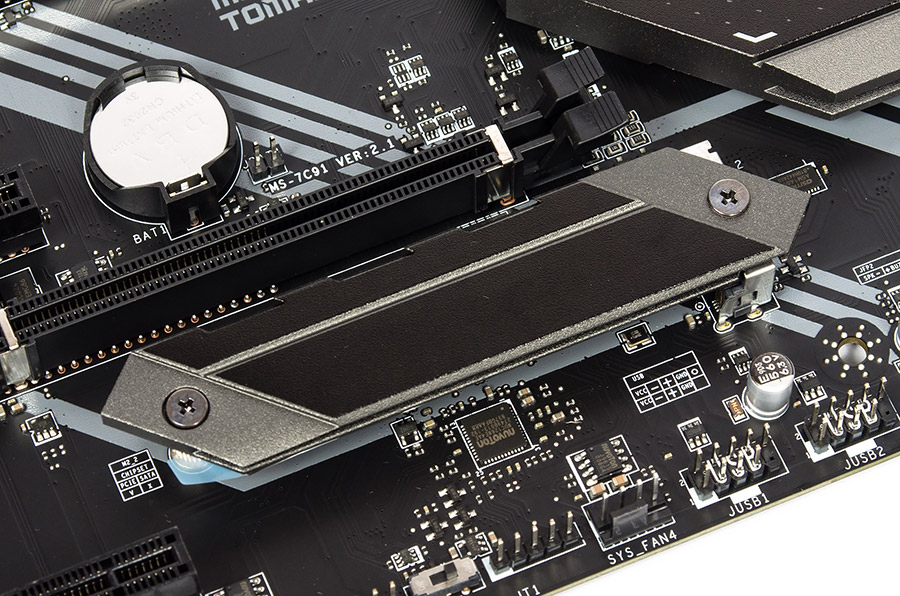

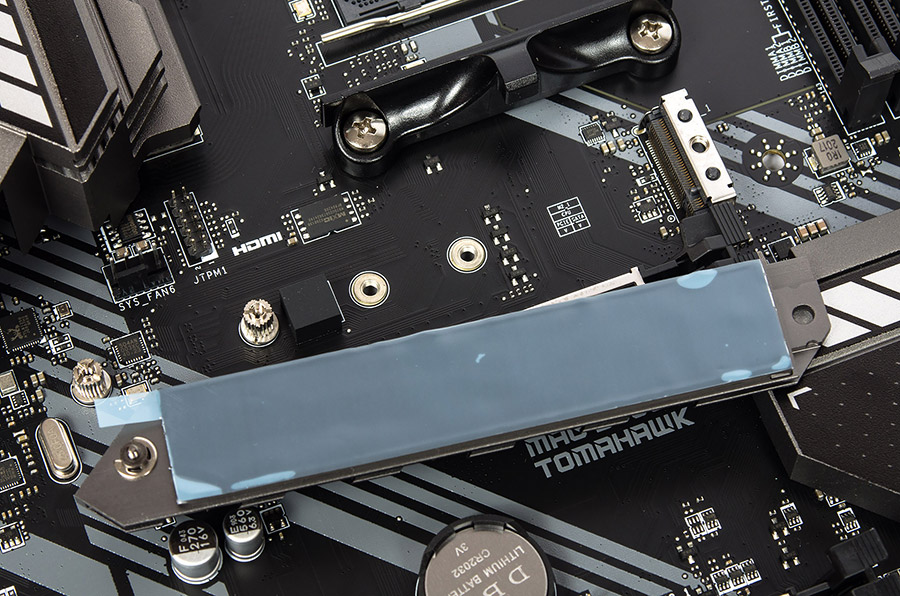

Доступная монтажная поверхность для верхнего слота M.2 допускает установку устройств вплоть до 22110.

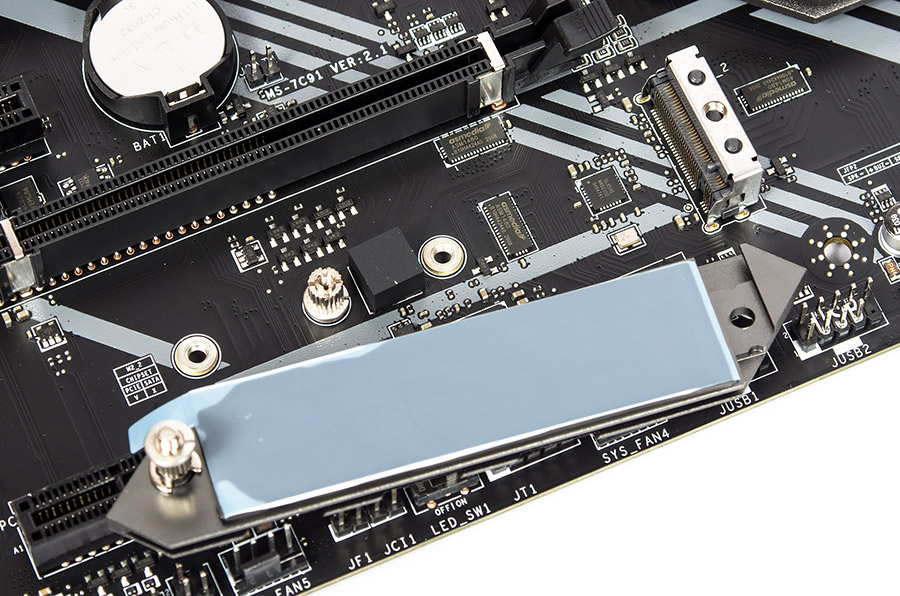

Внизу место есть лишь для 2280 и меньше, линий SATA здесь не предусмотрено, только PCI-E, идущие от хаба.

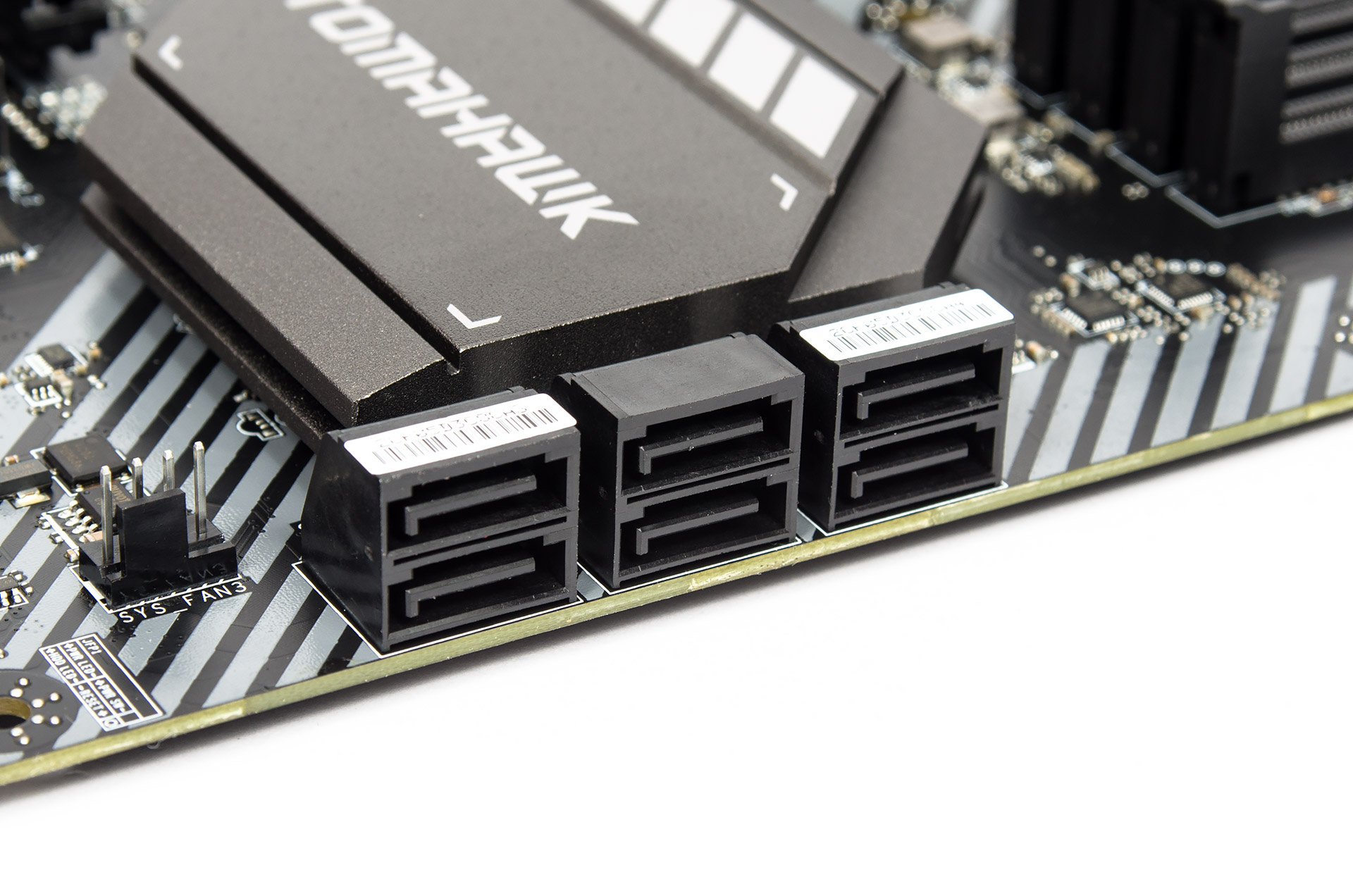

Толщину текстолита можно оценить по фото с выходами SATA. Что интересно, первый по счёту находится на «шести часах».
Предусмотрены контактные площадки для корпусных кабелей USB всех трёх типов, у поколения 2.0 их две.

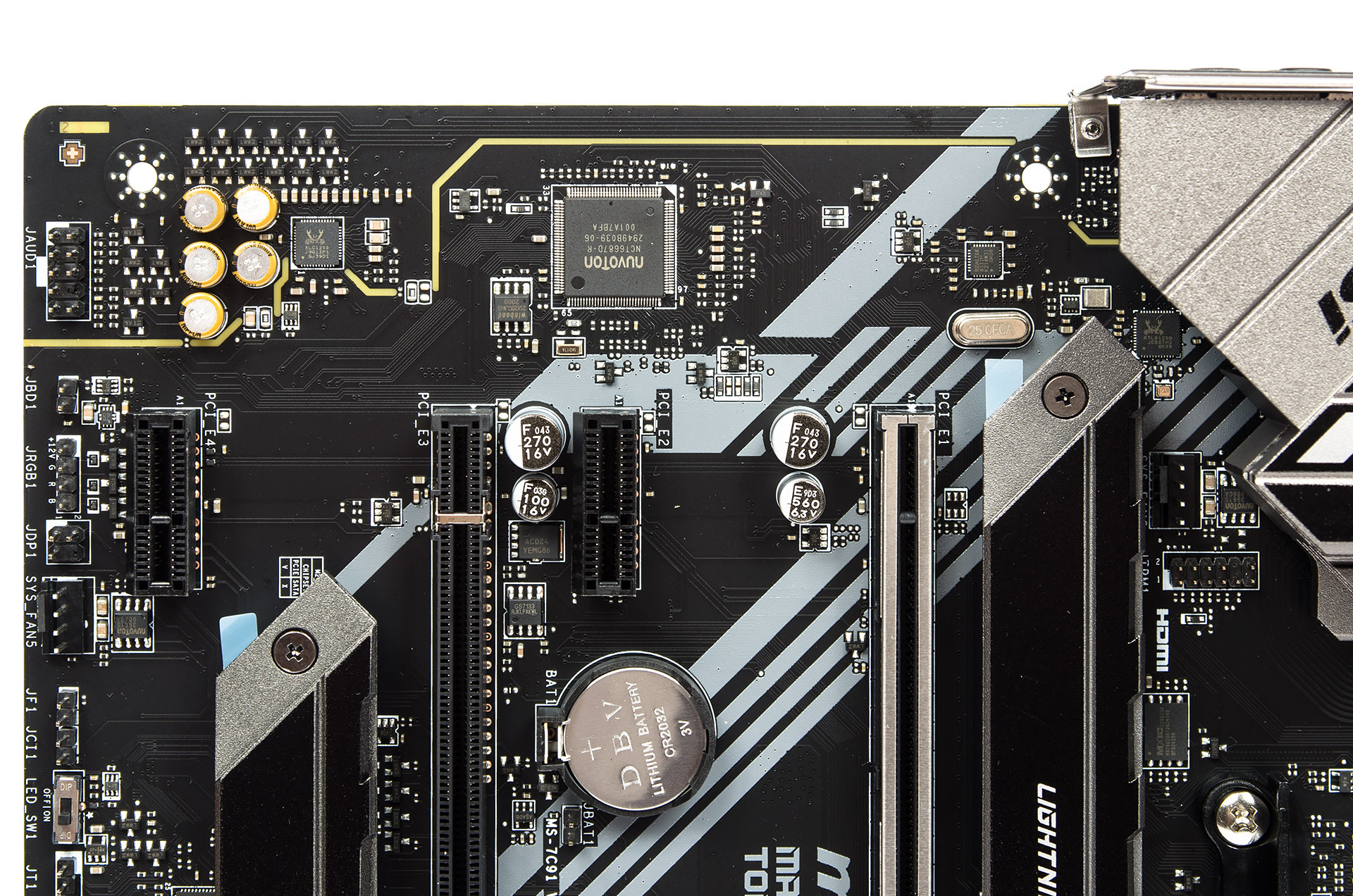

Выделю странное расположение батарейки, но что ещё больше удручает — пара контактов для проведения сброса настроек находится рядом с ней. Она рискует быть накрыта современной видеокартой, занимающей под три слота в толщину.

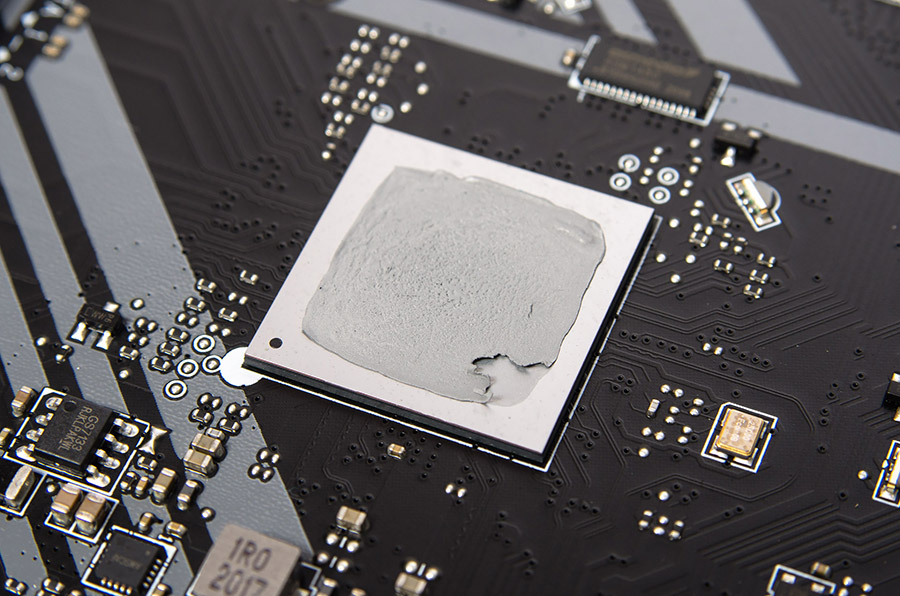

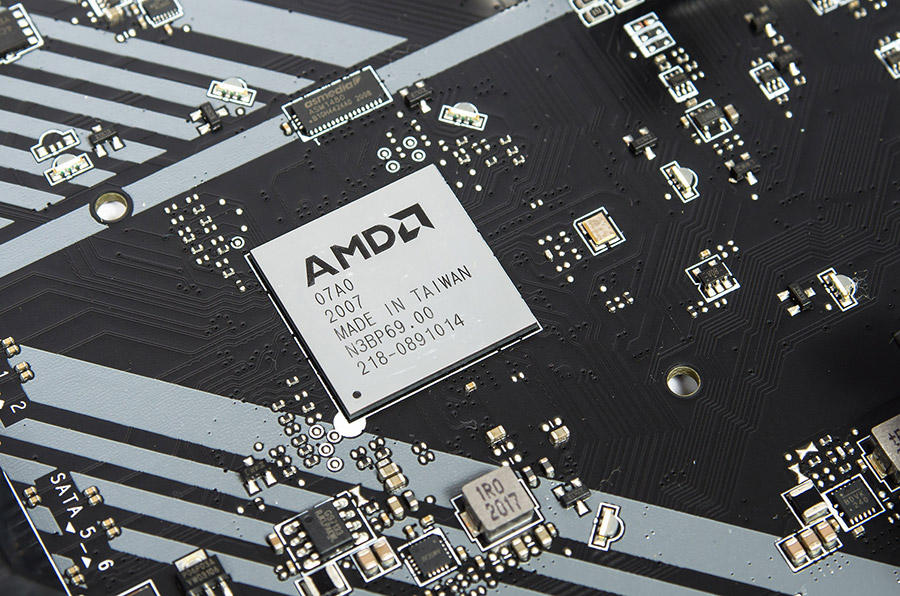

Я насчитал шесть светодиодов с направленной в сторону линзой, распаянных вокруг чипсета. Опять же, все эти усилия разом будут перечёркнуты установкой массивного видеоускорителя. Штатный термоинтерфейс очень похож на тончайшую прокладку, которая развалится при первом же осмотре. Потому нам пришлось заменить его на классическую термопасту.

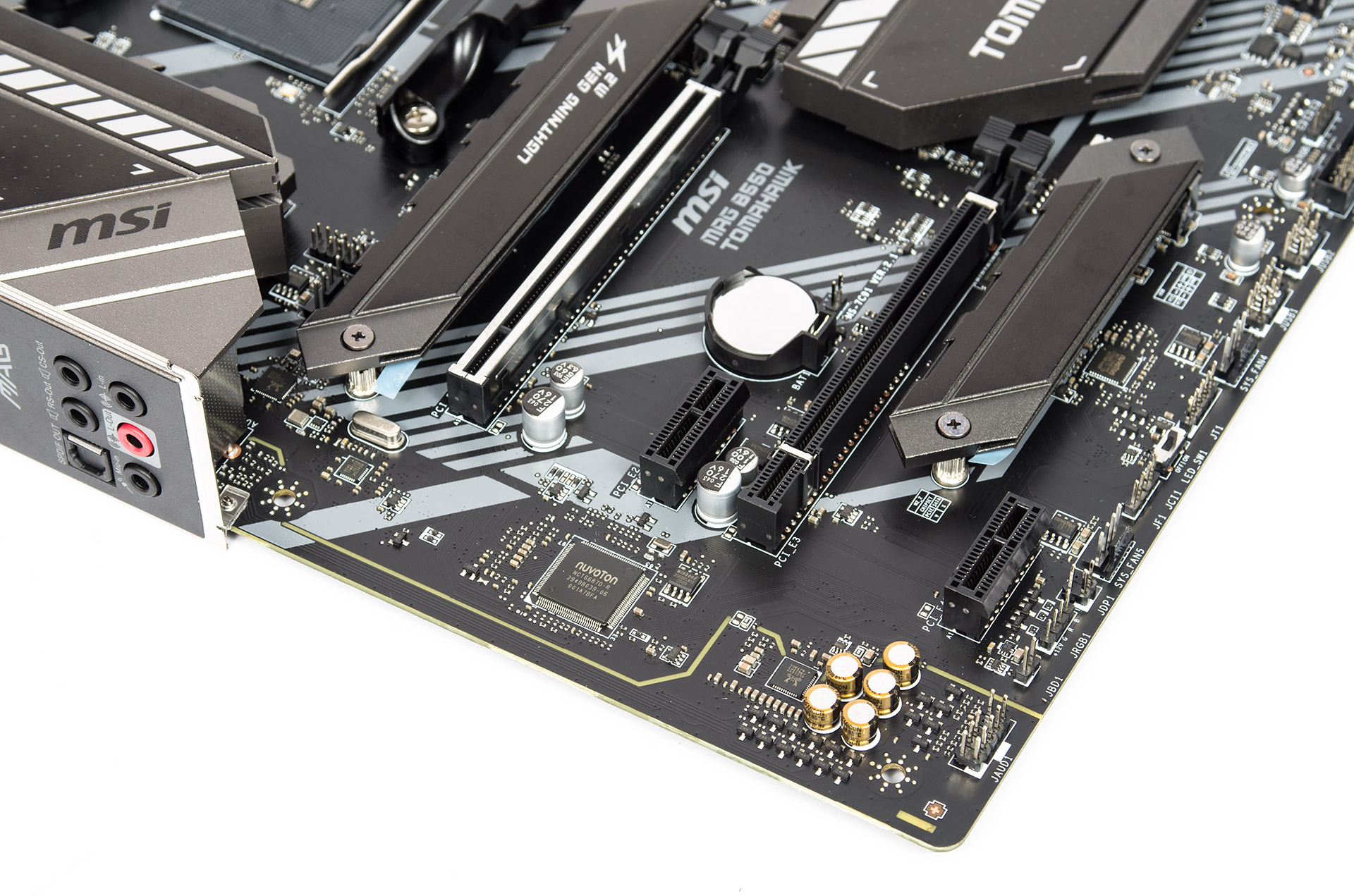

Экранирования в звуковой подсистеме нет, зато вся она смещена в нижний угол — подальше от ЦП и ВК.

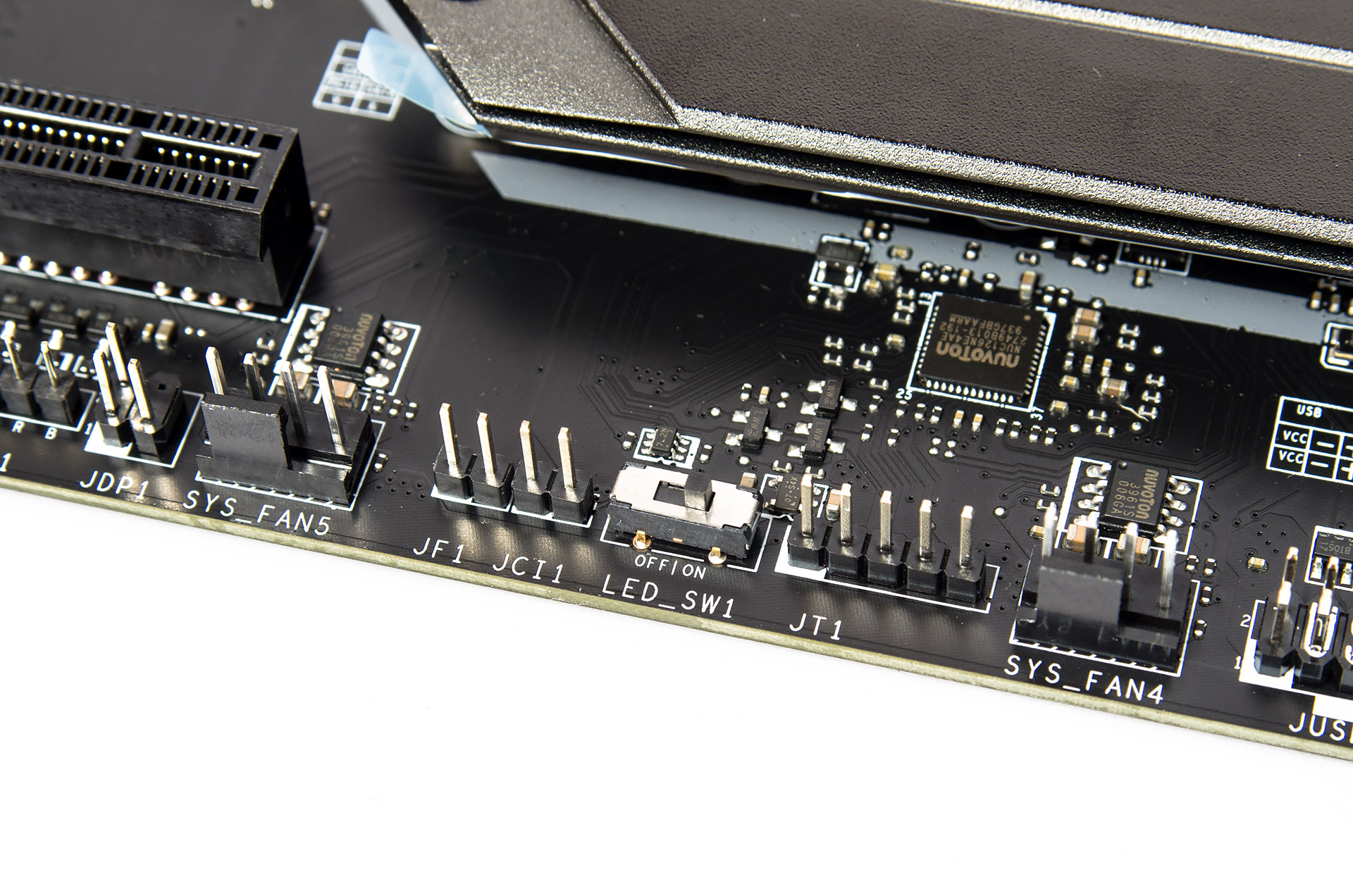

LED_SW1 (EZ LED Control switch) даёт возможность моментально отключить подсветку.

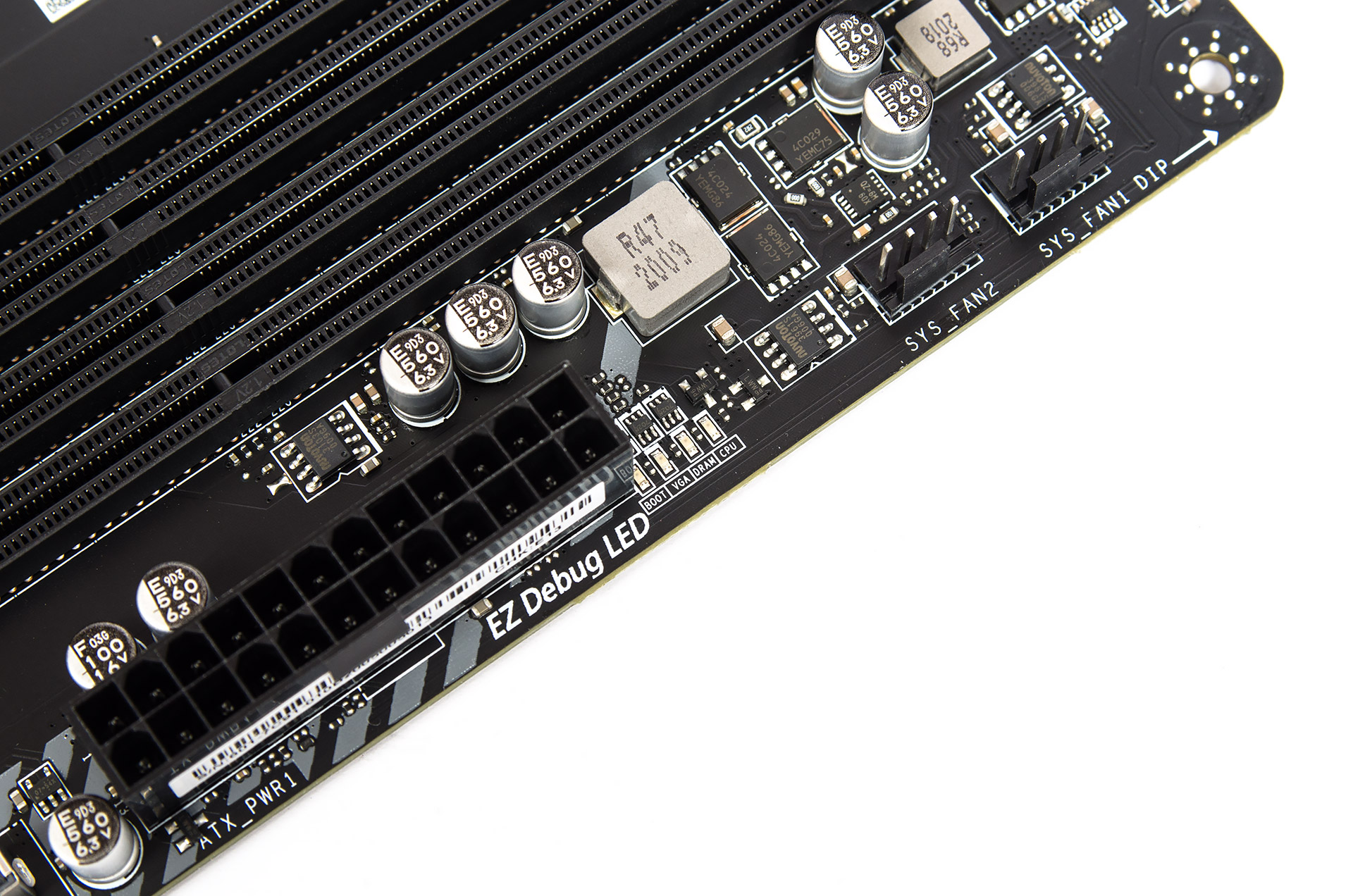

Индикатора кодов POST нет, предусмотрен набор из четырёх красных светодиодов EZ Debug LED.
И сокет, и слоты ОЗУ смещены ниже обычного, но проблем совместимости кулера с вентилятором 140 мм и ВК не было.

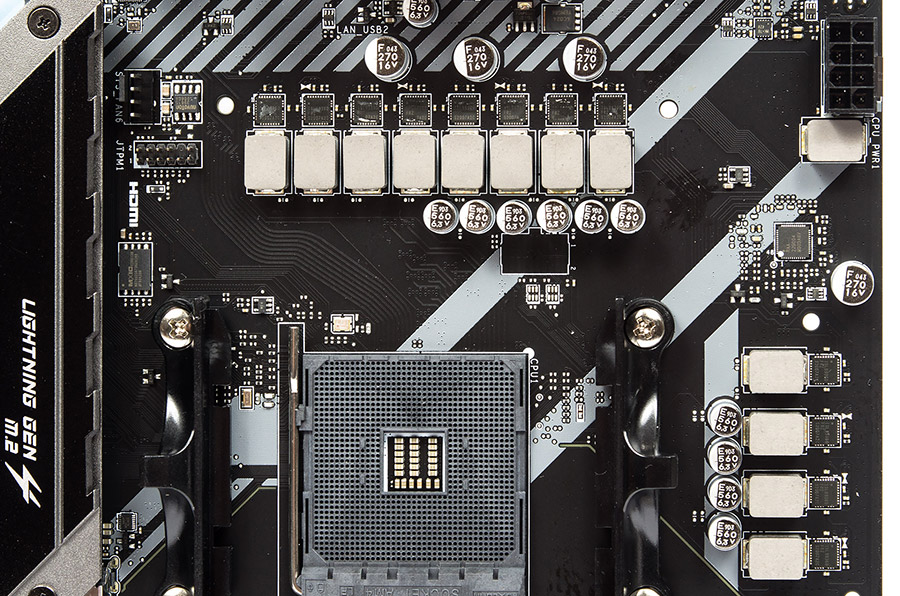

ШИМ-контроллер — RAA229004 от Renesas Electronics. Используется его типовая схема организации работы двух каналов стабилизации напряжений (CPU и SOC) по формуле 5+2 фазы (AMD Application 5+2), предельной является чуть более насыщенная — 6+2. Внешних драйверов нет, используются Smart Power Stage (SPS) Modules от этого же производителя — ISL99360. Особенностью таких чипов является интегрированный температурный сенсор. Всего их на плате — 12 штук, дискретных удвоителей я не заметил, а значит число элементов в составе каждого канала CPU Voltage удвоено. Несколько удивителен факт наличия лишь одного восьмиконтактного гнезда питания CPU_PWR.

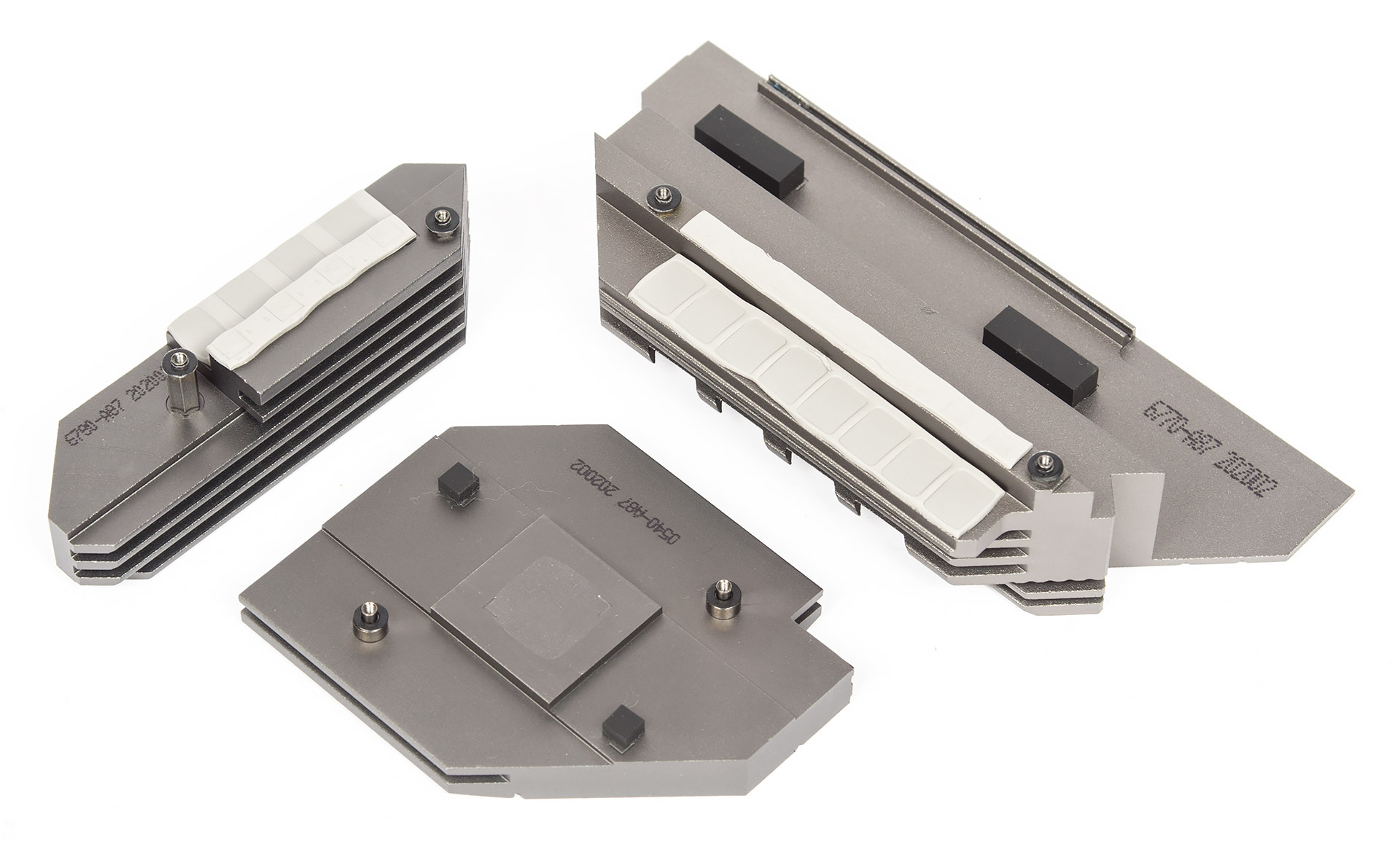

Предусмотренных площадей поверхностей теплосъёма и используемых прокладок оказалось достаточно для полного и аккуратного контакта с силовыми элементами и дросселями. Производитель акцентирует внимание на использование новых материалов с отличной теплопроводностью.

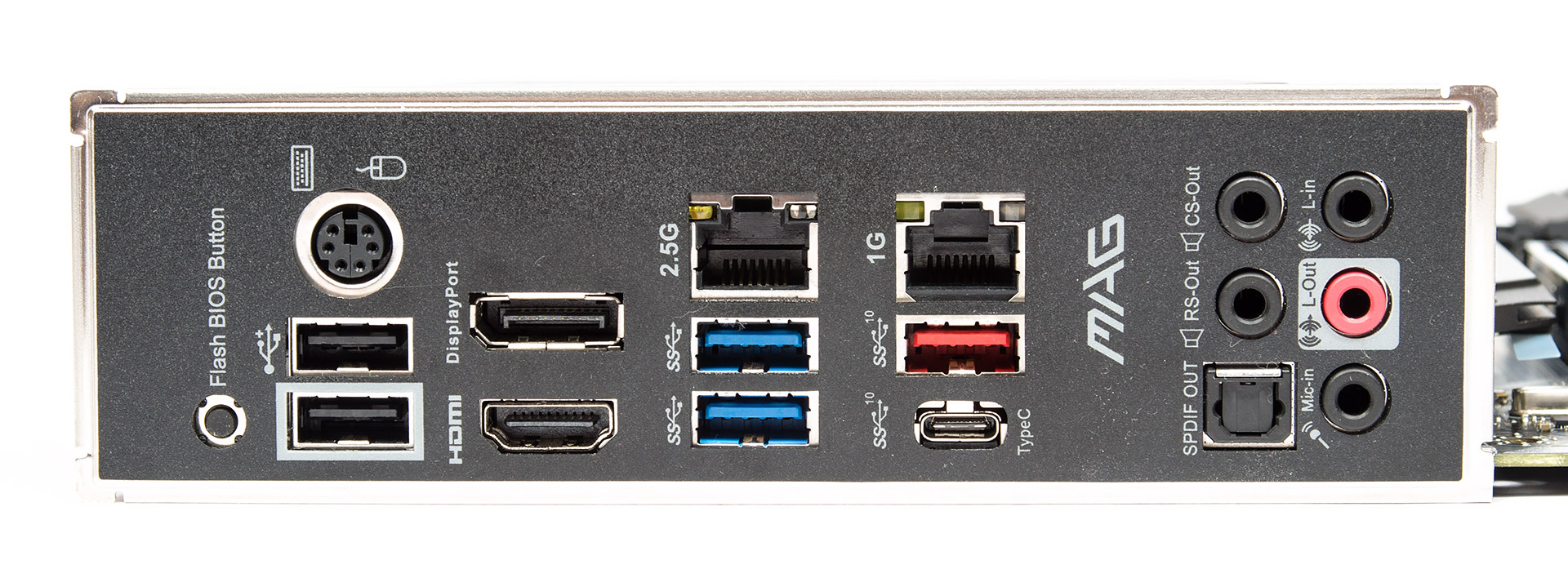

Отверстий для выхода антенн на заглушке не предусмотрено, как это часто бывает на платах без комплектного адаптера беспроводных сетей. Также исчез прежде используемый образ (логотип) с драконом — его заменила новая эмблема серии.
