Стенд для тестирования
Тестирование происходило со следующими комплектующими:
- процессор: Intel Core i5-14400;
- система охлаждения: контур СВО с чиллером;
- материнская плата: MSI MAG B760 MORTAR WIFI II (UEFI E7E13IMS.150);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W Gigabyte Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22631.3593), актуальные обновления на момент конца мая 2024 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
Методика тестирования
Типичные настройки аналогичны OPTIMIZED_DEFAULTS, частота памяти, установленная в режиме DDR5-4800 с таймингами JEDEC (максимальная частота без префикса OC в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 ms), а материнской платы через коннектор ATX 24 pin. Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тестом был забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в них происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование
Управление BCLK недоступно, поэтому у пользователя всегда будут статические 100 МГц.

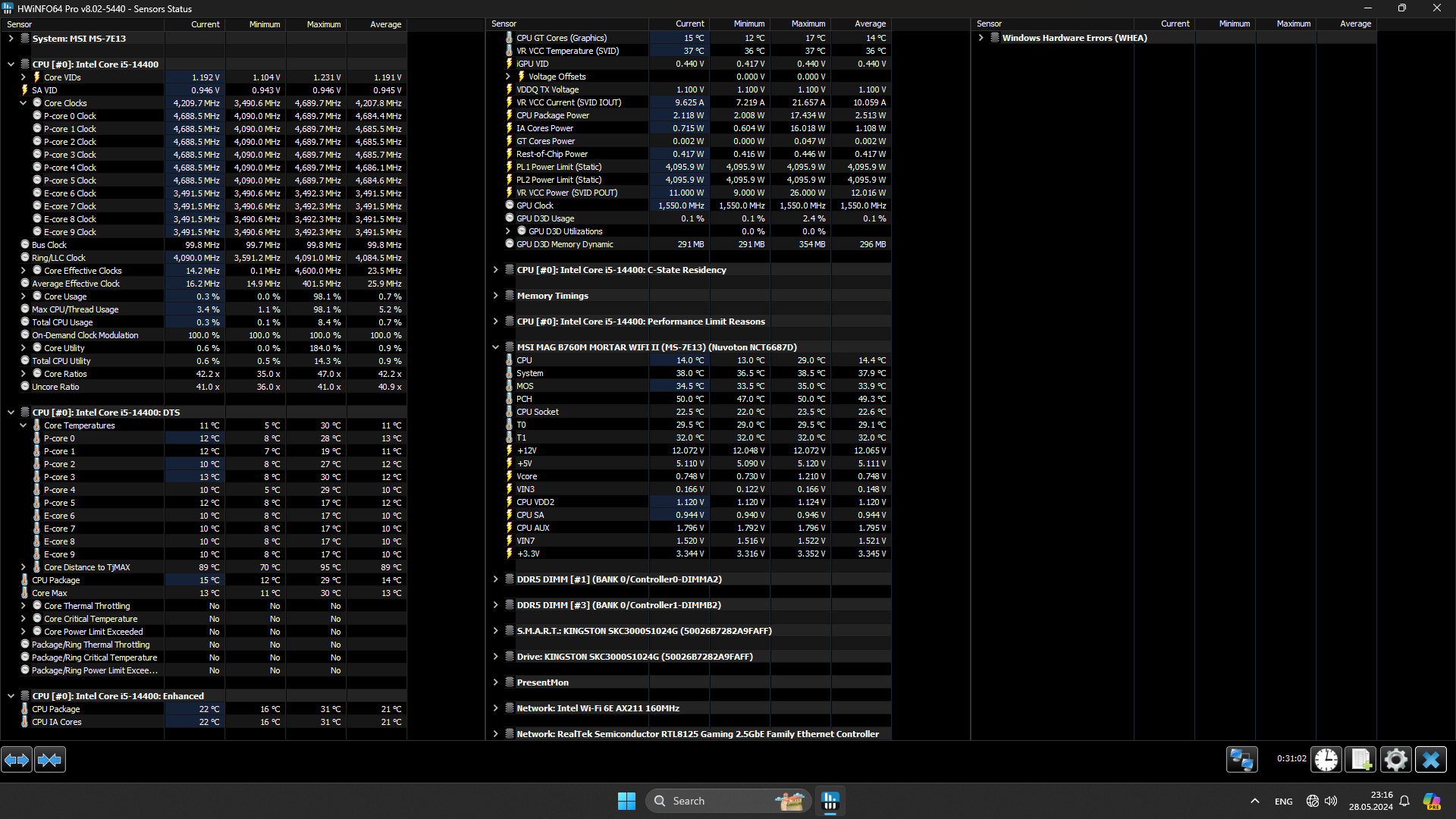

Телеметрия материнской платы в простое:

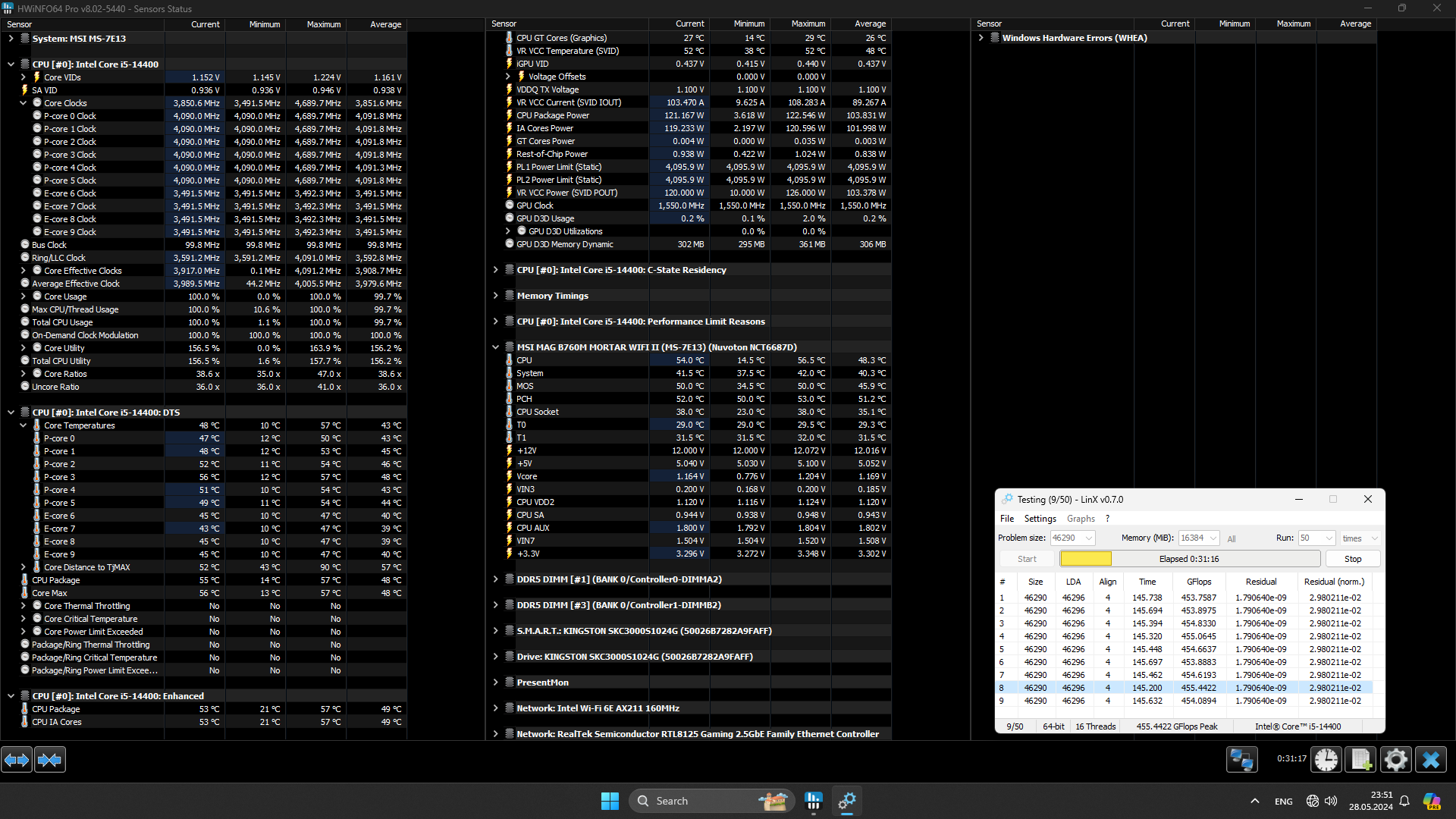

В режиме стресс-нагрузки материнская плата удерживала процессор Intel Core i5-14400 в среднем на частоте 4207,8 МГц, P-cores работали на частоте 4685,5 МГц, а E-cores — на 3491,5 МГц.

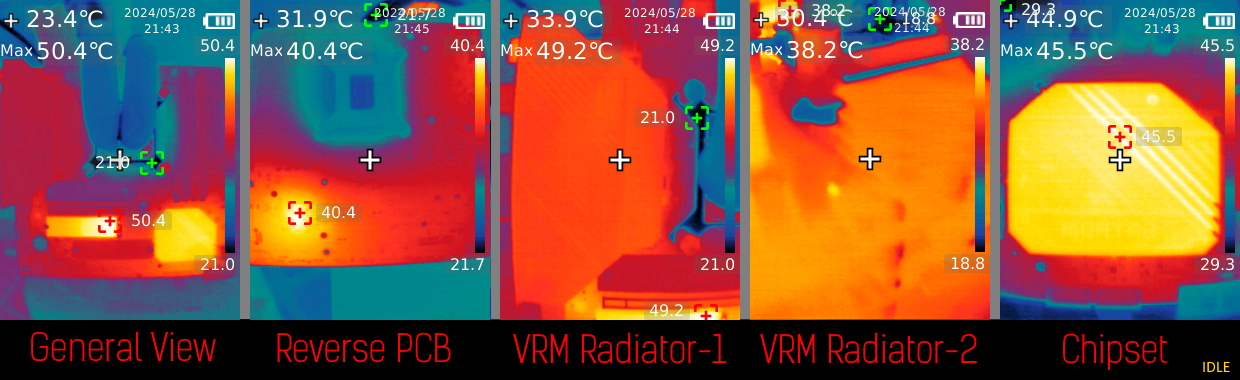

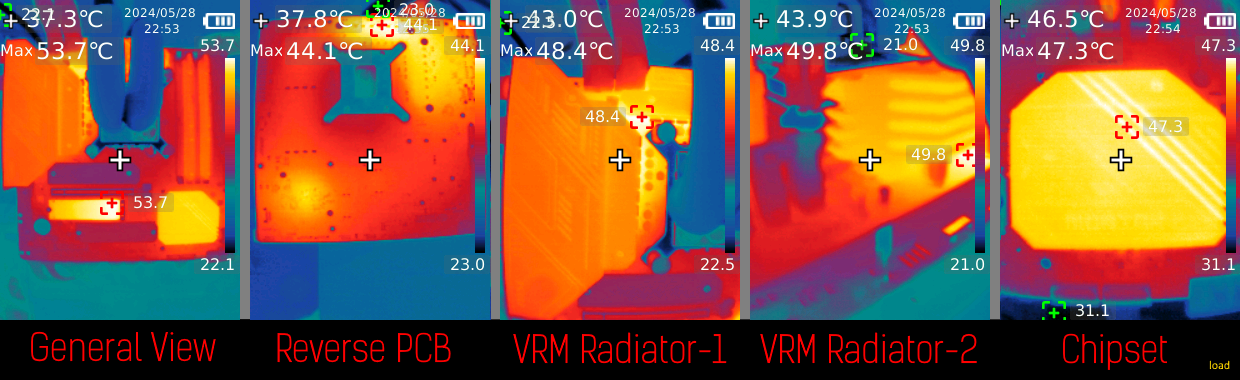

Пришло время термофото, порядок традиционный: простой, нагрузка.

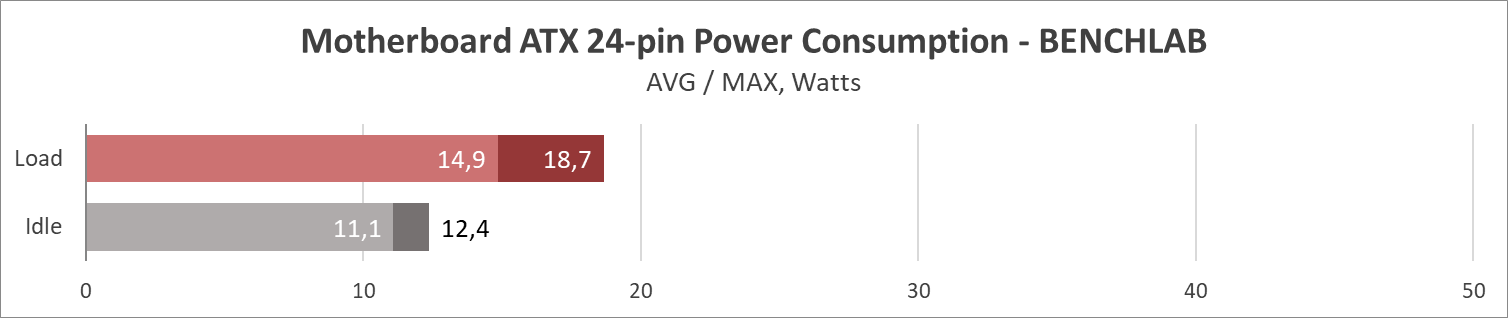

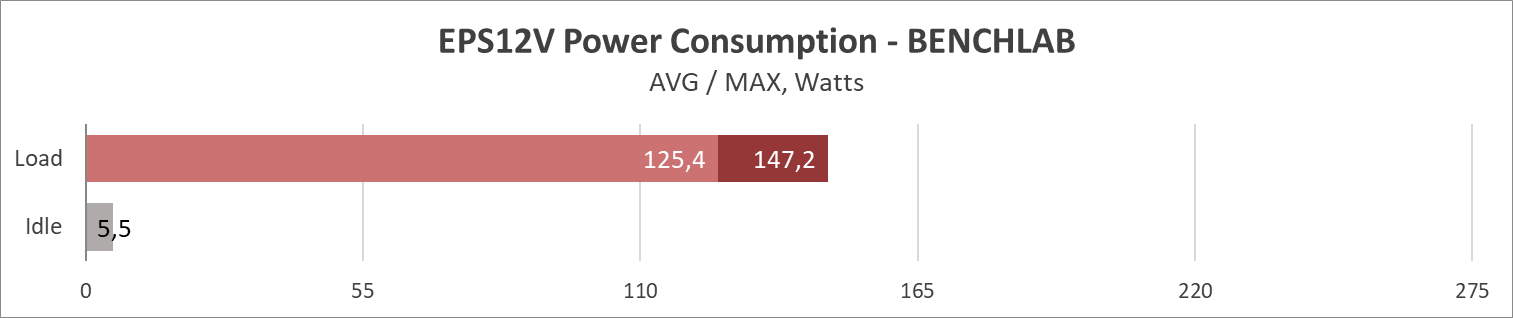

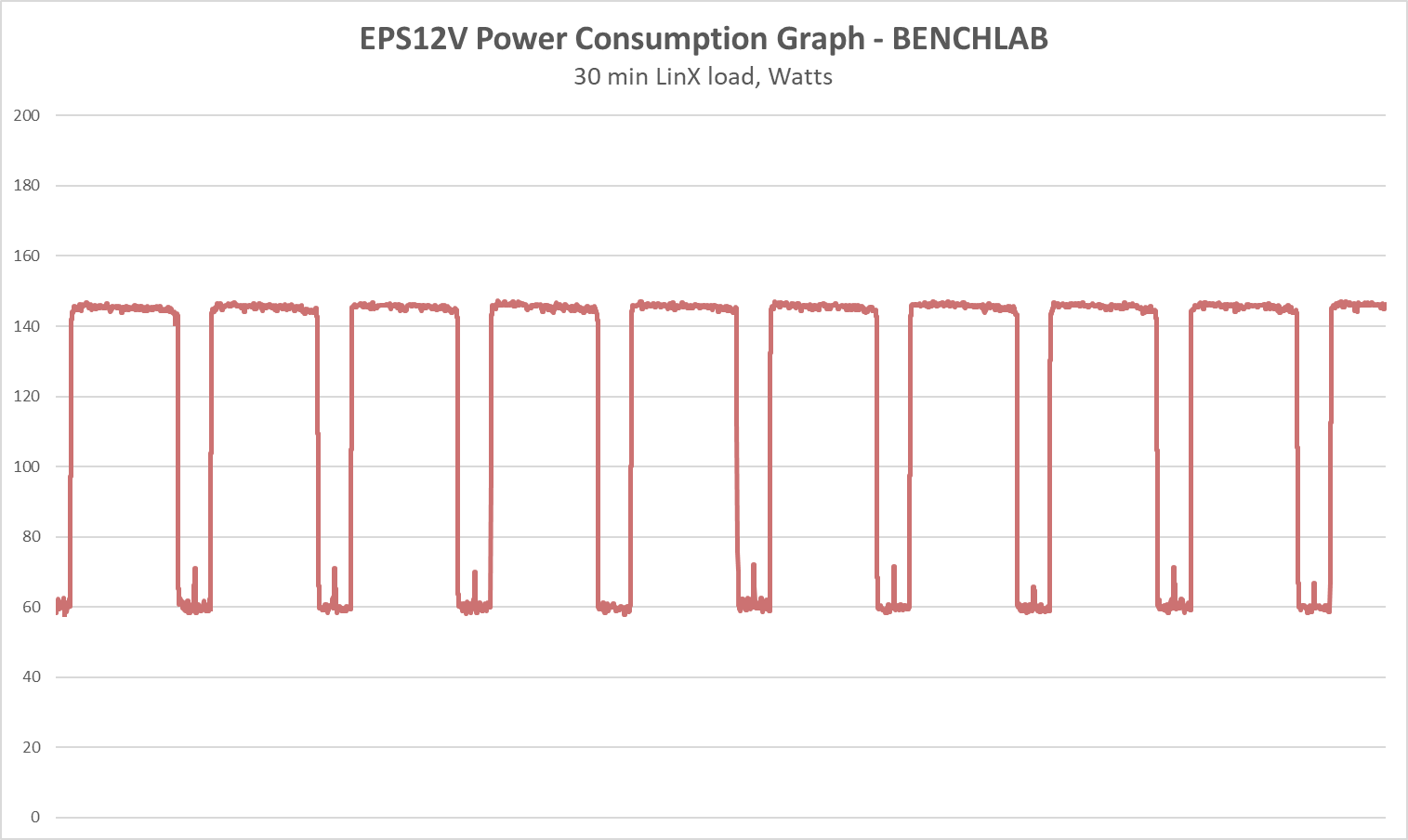

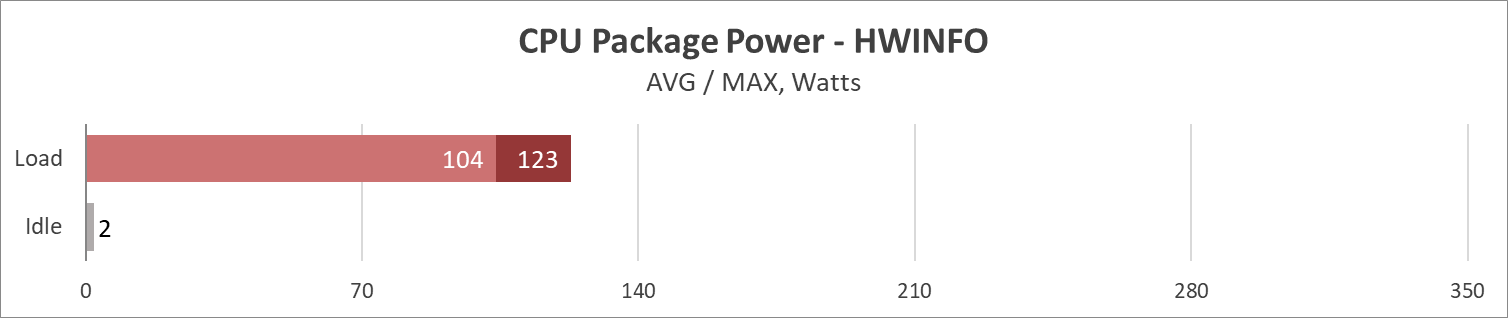

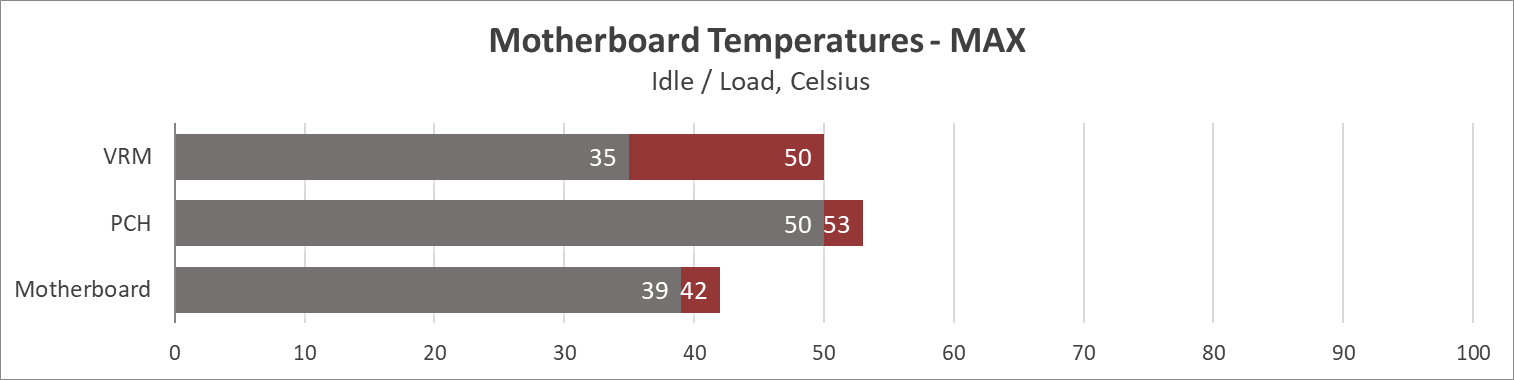

По всей видимости, при использовании процессора среднего класса запас прочности очень большой. Теперь посмотрим на графики энергопотребления и температур:

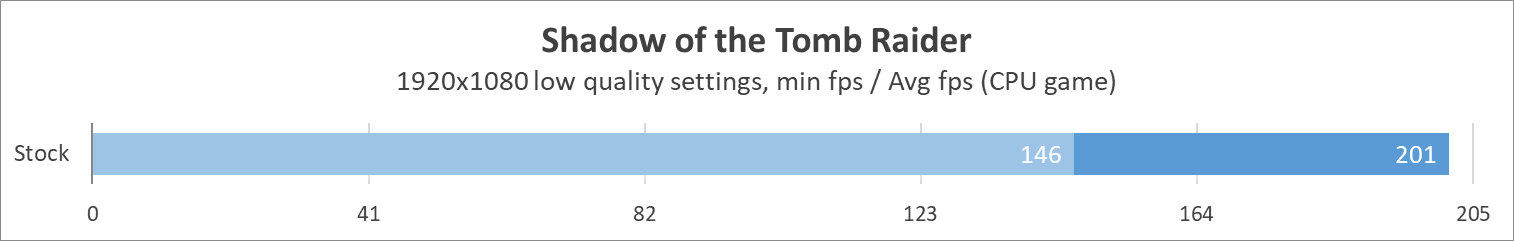

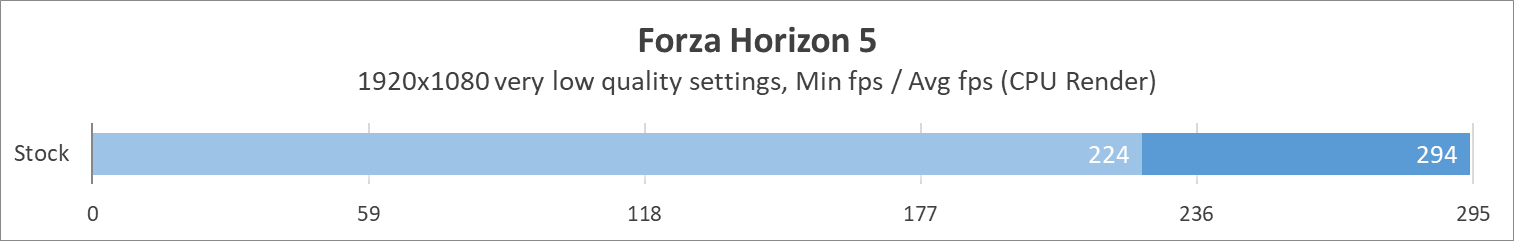

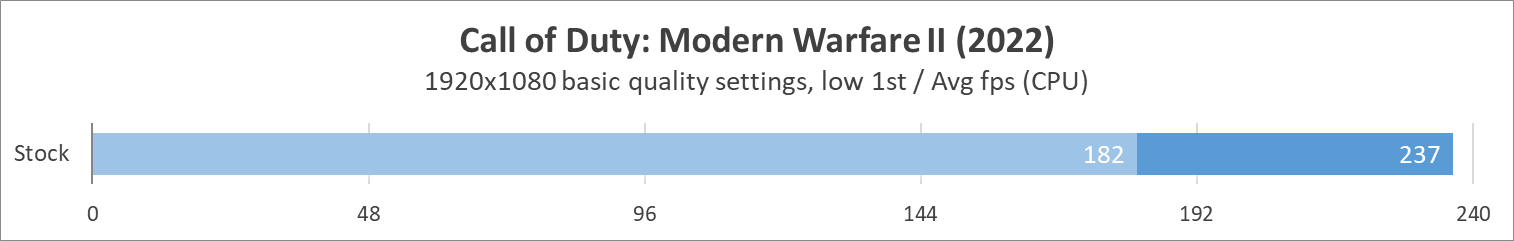

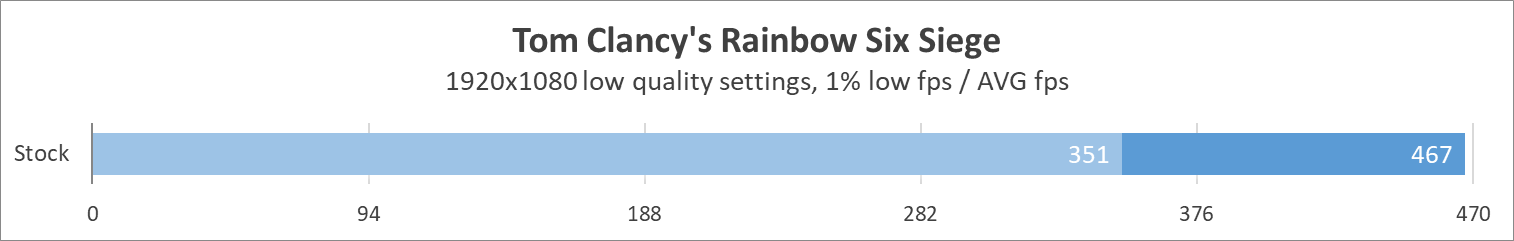

Результаты гейминга:

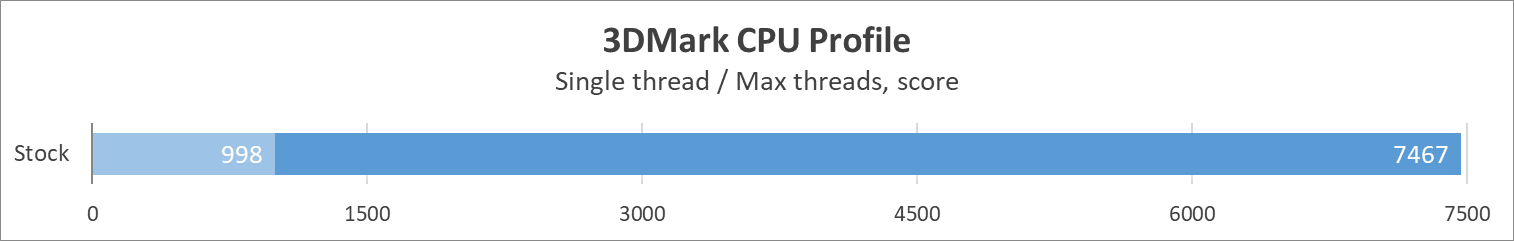

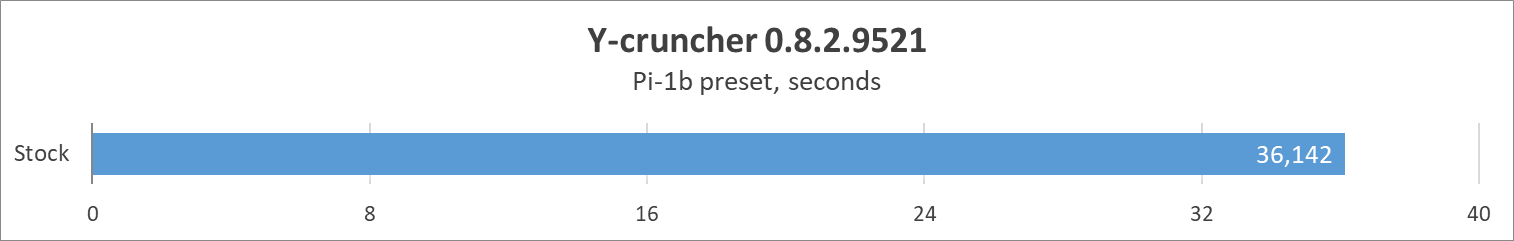

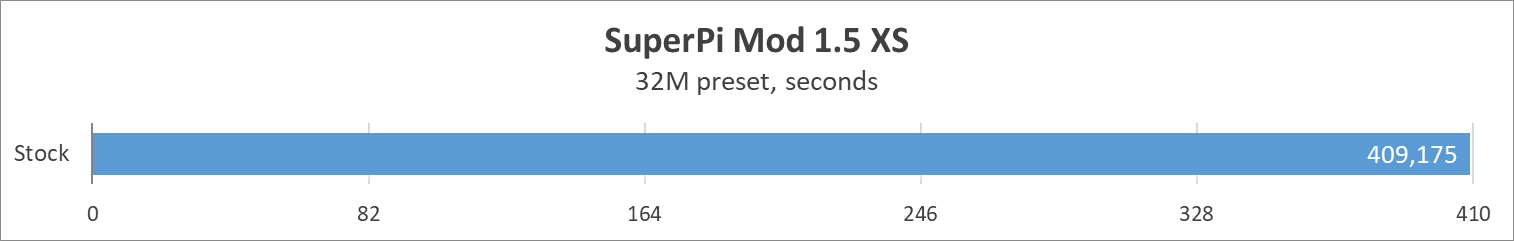

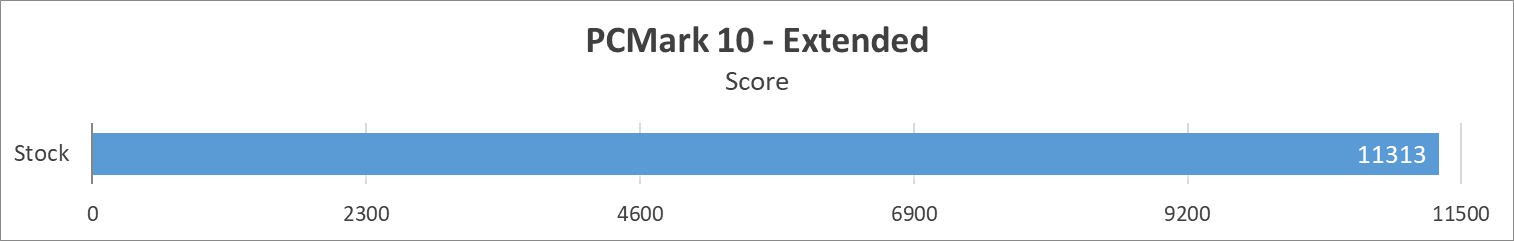

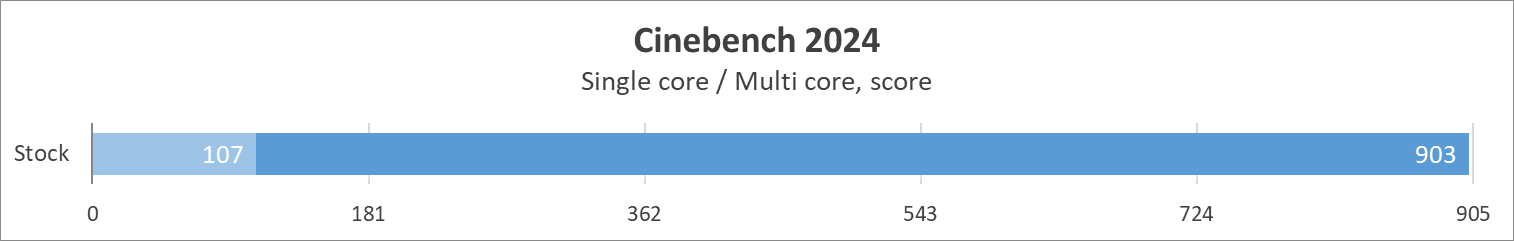

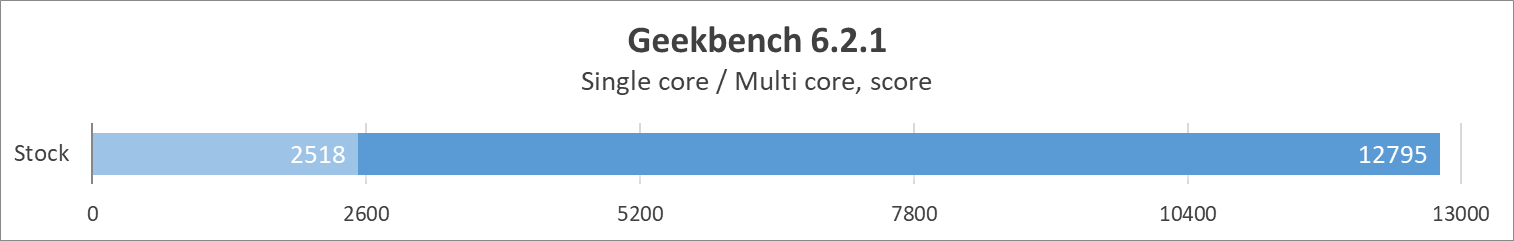

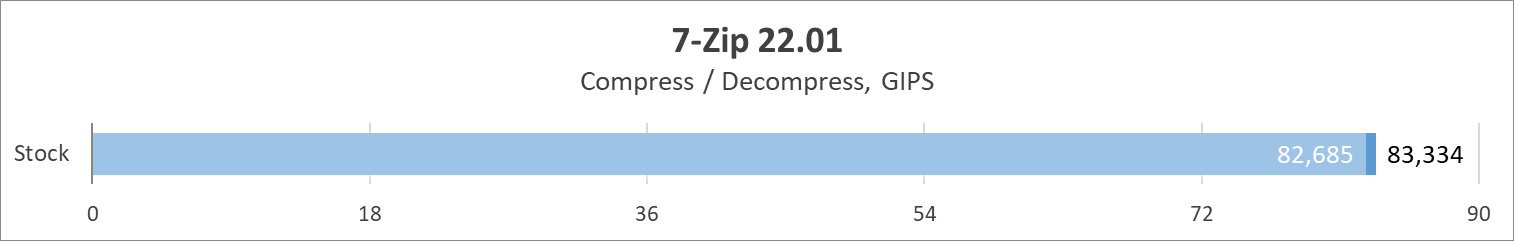

Результаты бенчмаркинга:

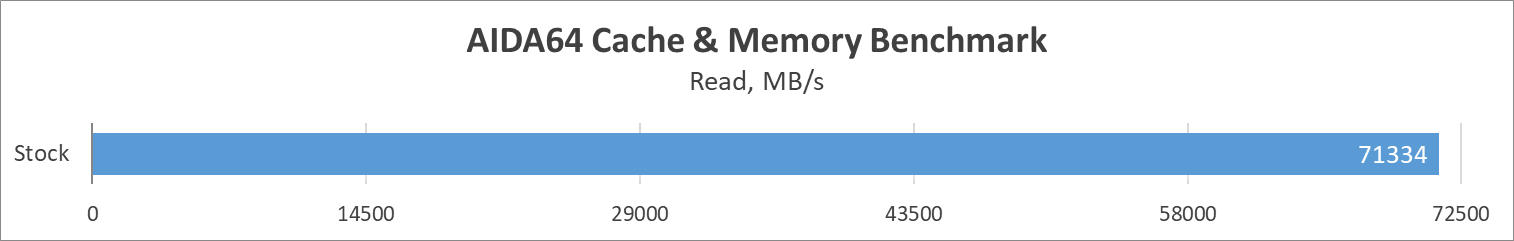

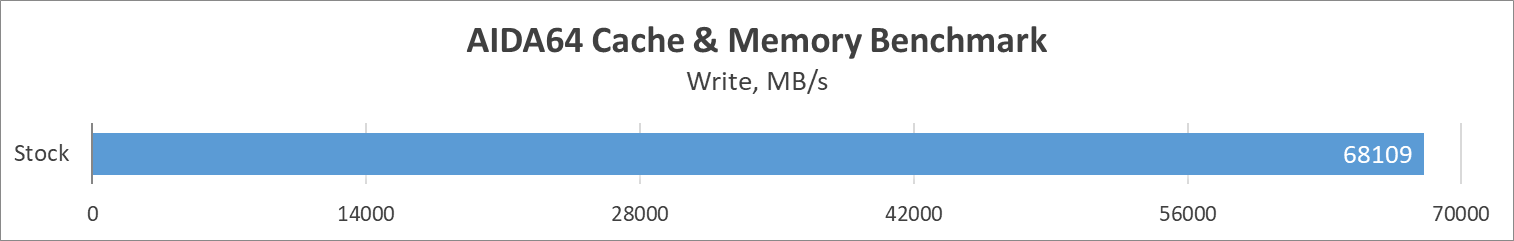

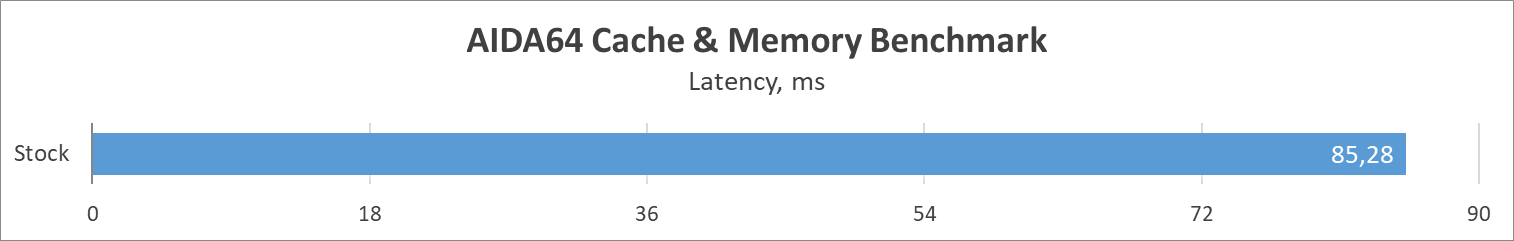

Результаты узла ОЗУ:
Выводы
Прежде всего — главные отличия на фоне предшественника. Производитель отказался от модификации под оперативную память DDR4. Слот расширения PCI-E x1 был заменен разъемом M.2 с радиатором охлаждения. Батарейка CMOS была смещена ближе к низу, и хоть это не продукт для энтузиастов, но это тоже приятный нюанс, ведь никто не запрещает играться с ОЗУ по полной. Кстати о нем, MSI заявляет о возможности работы с памятью до уровня DDR5-7800 в режиме разгона в модификации II, когда предыдущая версия поддерживала только DDR5-7200. Также сменилась антенна Wi-Fi. Все остальное осталось прежним, даже дизайн и топология очень похожи друг на друга, только надпись «II» на радиаторе чипсета гарантирует быстрым взглядом правильную идентификацию.
Критических минусов обнаружено не было, а из спорных моментов можно отметить разве что устаревший аудио-кодек. Минималисты, не желающие переплачивать за RGB, который будет отключен сразу после первого запуска, могут радоваться, ведь его здесь нет (хотя никто не запрещает сделать его самому, контактных групп на борту достаточно).
Материнская плата отлично сочетается с процессором Intel Core i5-14400 и обеспечивает ему максимальное окно турбо-режима. Помимо этого MAG B760M MORTAR WIFI II гарантирует своему покупателю поддержку новых интерфейсов вроде USB 3.2 2x2, PCIe 5.0, а теперь еще и большее количество накопителей на борту. Хороший выбор для принципа «собрал и забыл».
