С выходом процессоров LGA1200 производители материнских плат представили целую плеяду различных устройств, от самых простых и доступных, рассчитанных на повседневные задачи, до высокоуровневых решений, предназначенных для энтузиастов и любителей разгона. На последних рассчитана системная логика Z490, которая позволяет полностью раскрыть потенциал CPU с суффиксом «K» или «KF». Это один из самых современных чипсетов, к тому же обеспечивающий поддержку USB 3.2 2x1, 2,5-гигабитной сети и Wi-Fi 6. В его активе значатся 24 линии интерфейса PCI Express, но они лишь третьей ревизии, как у новейших процессоров Core 10-го поколения.
Его расчетная мощность составляет всего 6 ватт и он должен будет обойтись привычным небольшим радиатором для охлаждения. К слову, разработчик уже не указывает техпроцесс изготовления наборов системной логики, а Z490 самый дорогой из представленной серии — 50 долларов для партнеров Intel.
В этом материале мы рассмотрим плату MAG Z490 Tomahawk, которая несмотря на то, что относится к начальному уровню в линейке плат MSI обладает всеми необходимыми качествами для постройки даже мощной игровой системы.
Конечно, у нее нет поддержки Wi-Fi, зато она оснащается двумя сетевыми разъемами, включая новомодный 2,5G, и двумя M.2, позволяющими установить пару быстрых накопителей NVMe. Да и подсистема питания с охлаждение внушает доверия. Но обо всем по порядку.
| Модель | MSI MAG Z490 Tomahawk |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Чипсет | Intel Z490 |
| Процессорный разъём | Intel LGA 1200 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold и Celeron |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2933 — JEDEC 2933–4800+ — (OC) |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x4) — Z490 2 x PCI Express 3.0 x1 — Z490 |
| M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Z490 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z490 |
| Встроенное видеоядро (в процессоре) | Intel UHD Graphics 630, UHD Graphics 610 |
| Видеоразъёмы | HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 1 х 3.2 Gen2 (1 разъём на задней панели) — Z490 7 х 3.2 Gen1 (4 разъёма на задней панели — Z490 1 х 3.2 Gen2x2 (разъём на задней панели Type-C) — ASMedia ASM3241 6 x 2.0 (2 разъёма на задней панели) — Z490 |
| VR Ready | + |
| Serial ATA | 6 x SATA 6 Гбит/с (Z490) |
| RAID | 0, 1, 10 (Z490) |
| Встроенный звук | Realtek ALC1200 (7.1, HDA) |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Realtek RTL8125B (2.5 Gigabit Ethernet) Intel I219V (Gigabit Ethernet) |
| COM | – |
| LED Addressable Header | 2 |
| LED RGB Header | 2 |
| TPM | + |
| UEFI | UEFI AMI BIOS, 256 Mb |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), AMD 2-Way CrossFireX |
| Цена в рознице, $ | 220 |
Упаковка и комплектация
Плата поставляется в темной коробке с привычной для этой серии военной тематикой в оформлении. На обратной стороне упаковки указаны краткие характеристики устройства и все его ключевые особенности.

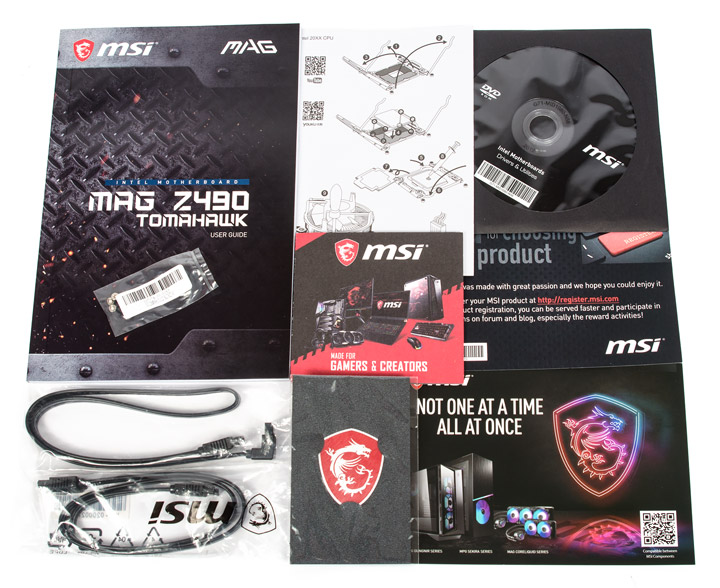

Комплект под стать самой плате, все по минимуму:
- руководство пользователя;
- диск с драйверами и фирменным ПО;
- многоязычная инструкция по быстрой установке;
- промо-флаер MSI;
- небольшой рекламный буклет с продукцией MSI;
- карточка регистрации покупателя;
- наклейка с логотипом MSI Gaming Series;
- набор из трёх крепёжных винтов для устройств формата M.2;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Внешний вид

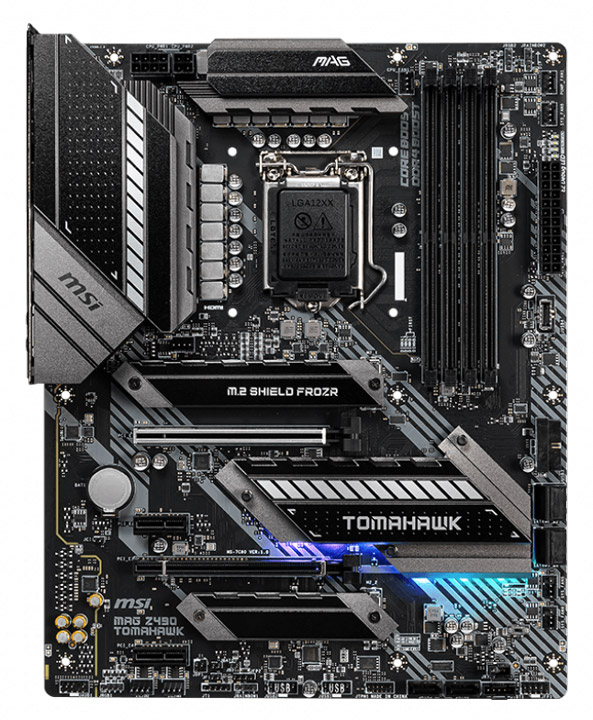

По сравнению с прошлыми Tomahawk новинка внешне изменилась. Так, если раньше в оформлении преобладали серые оттенки, то теперь акцент смещен на черный цвет. В принципе, так плата стала выглядеть более серьезно.

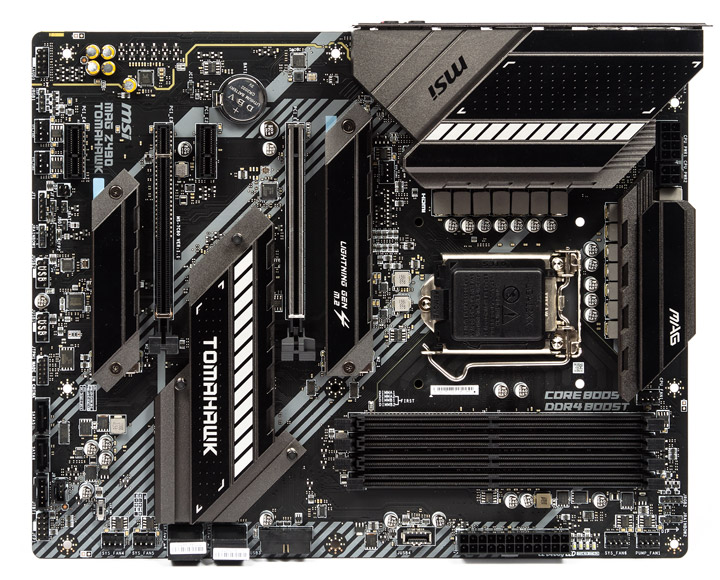

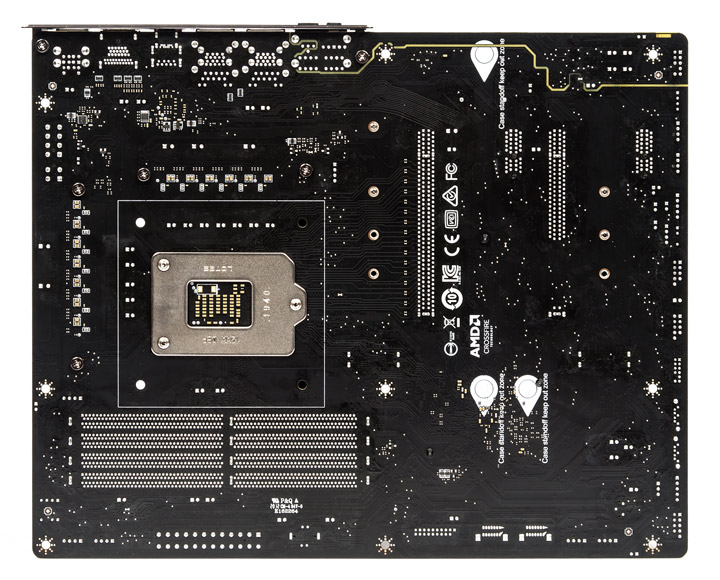

Выполнена она в полноформатном ATX, обладает девятью точками крепления, хотя на ней полно свободного места. Оно и к лучшему — не так будет страшно подключать кабели и устанавливать модули памяти.

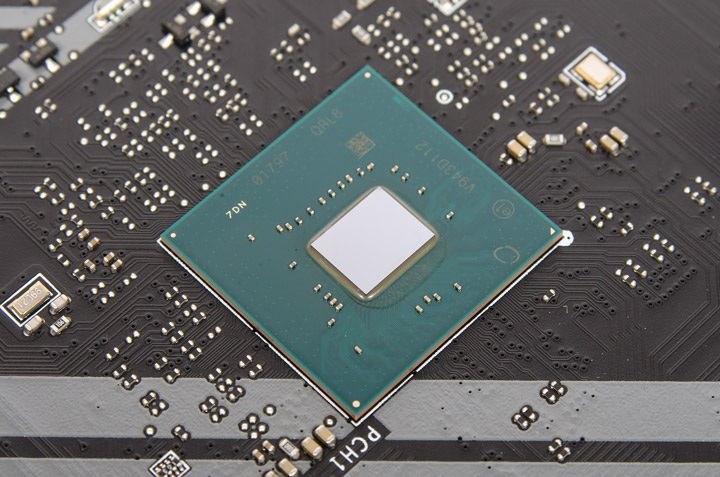

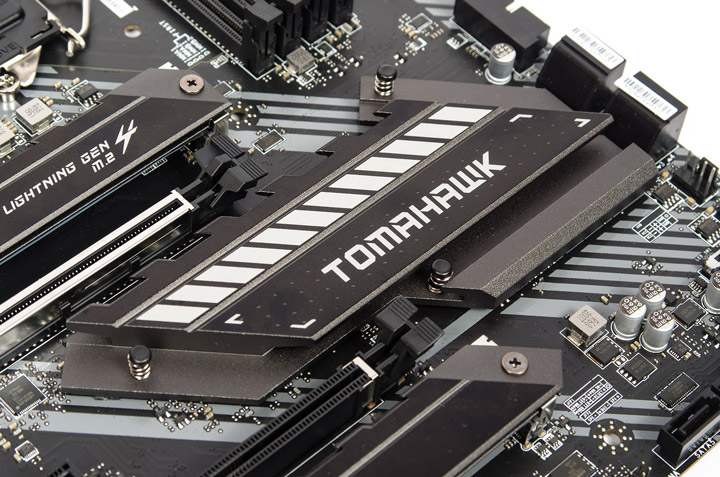

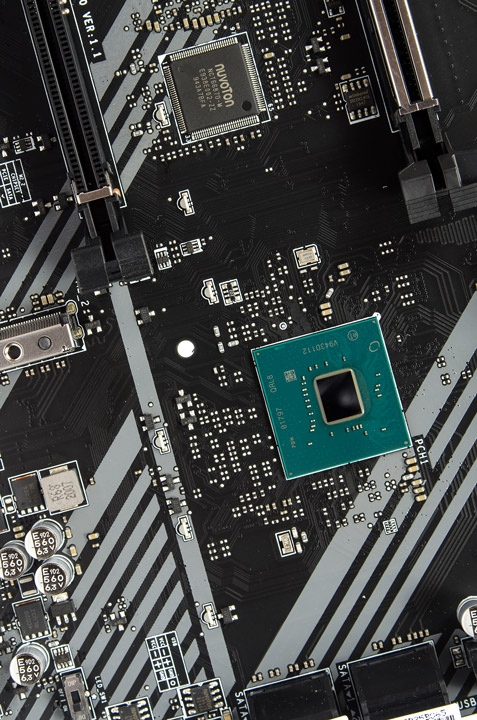

Сразу привлекает внимание огромных размеров радиатор на чипсете, который по ошибке можно принять за дополнительный охладитель M.2. Причем это не единственная плата в линейке MSI с таким подходом к охлаждению хаба Z490.
Возможно, он несет чисто эстетическую функцию, скрывая разбросанные под ним светодиоды.
Если нескольких светодиодов будет недостаточно — можно подключить две обычных (+12 В) и две адресных RGB-лент (+5 В). Радует, что производители потихоньку переходят на питание +5 вольт, так как часто те же необслуживаемые СВО стали комплектоваться соответствующими вентиляторами.

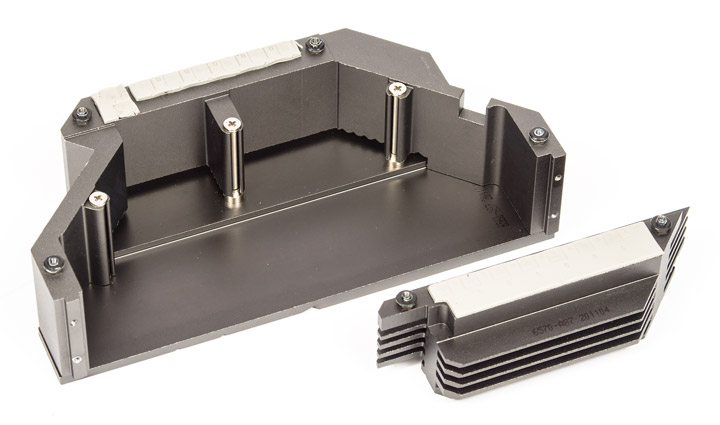

Не менее интересным выглядят радиаторы преобразователя питания процессора. Часть фаз вместе с задней панелью накрывает крупный охладитель с несколькими ребрами из алюминиевого сплава, который может показаться цельным, но это не так. В нем прикручена сверху крышка из того же материала. Остальные силовые элементы охлаждаются бруском попроще, хотя и там тоже предусмотрена пара-тройка ребер.
Для реализации активного охлаждения собранной системы предусмотрено шесть разъемов для корпусных вентиляторов, и это не считая еще коннекторов для процессорного охладителя и помпы СВО. Итого восемь штук, чего с лихвой хватит, например, для установки 360 «водянки» и нескольких вентиляторов для обеспечения нормальной циркуляции воздуха в ПК.
Семь портов USB представлены двумя разъемами USB 2.0, одним USB 3.2 Gen1 и одним USB 3.2 Gen1 Type-C, чего будет достаточно для вывода нескольких на переднюю панель корпуса и останется еще пара для подключения контроллеров внутри системного блока.
Слотов расширения также достаточное количество. Все линии PCI Express от процессора отведены для одного усиленного разъема PCI-E x16, куда пользователь может установить видеокарту. Второй, более простой, довольствуется уже четырьмя линиями от чипсета. Заявлена поддержка AMD CrossFire, но явно скоростной эту связку не назовешь. Есть еще пара PCI-E x1 для плат расширения.

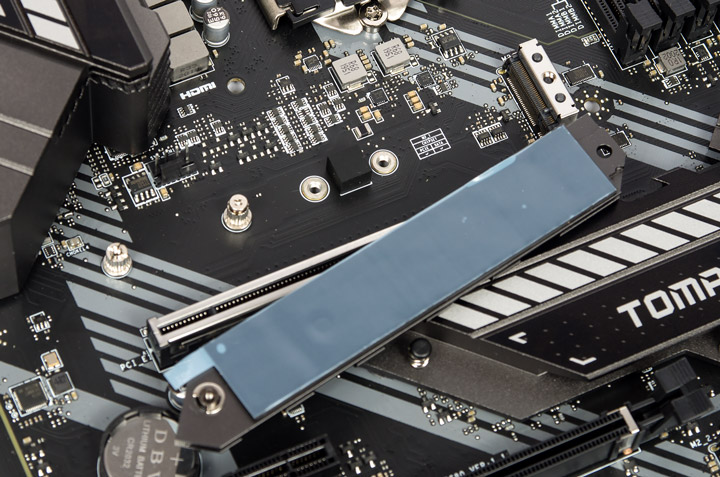

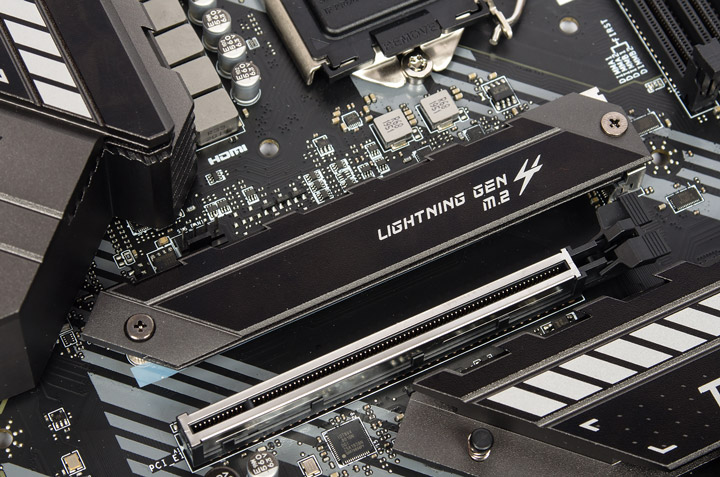

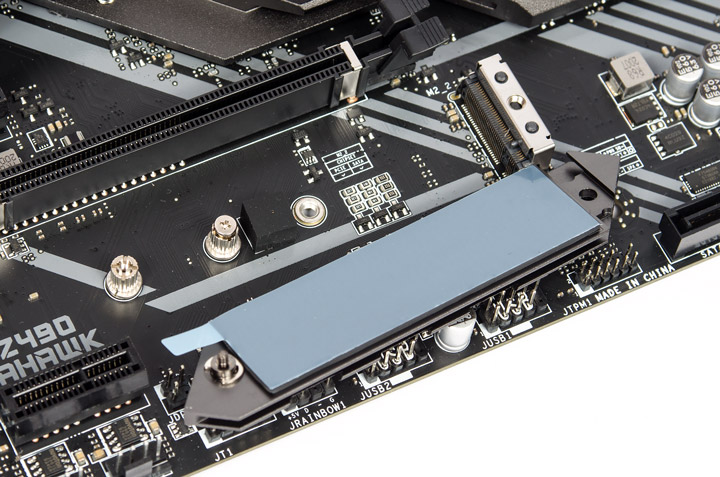

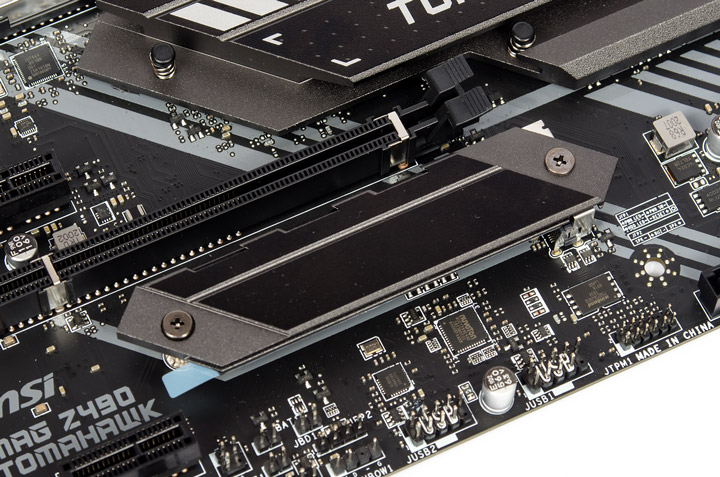

Разъемов М.2 всего два, но учитывая пока несильную распространенность накопителей NVMe, такого количества хватит даже для отдаленного будущего. В противном случае, еще один можно будет установить через переходник в PCI-E x16@4. Первый интерфейс рассчитан на устройства типоразмера 22100, а второй — более привычных 2280. Каждый из них оснащен своим радиатором с предустановленной термпопрокладкой.

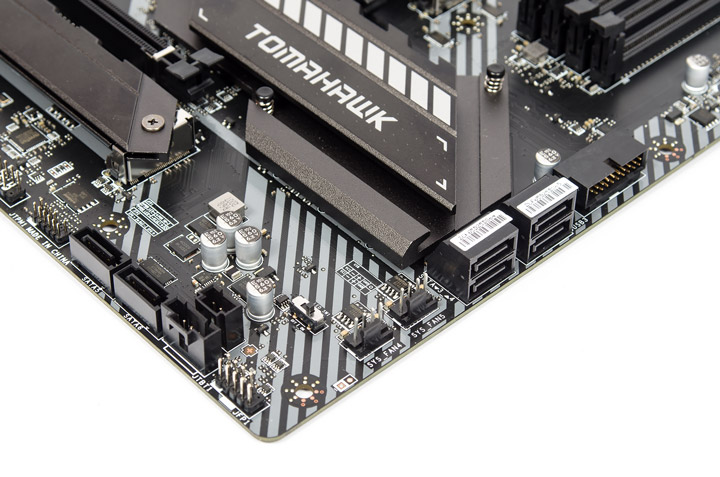

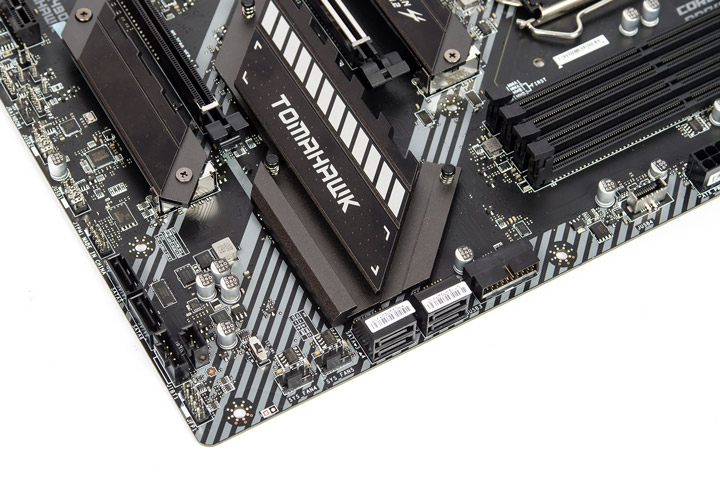

Если прогрессивных накопителей нет, то пользователь может подключить обычные SATA, благо на плате присутствует шесть каналов, четыре из которых выведены сбоку через параллельные разъемы, а два — снизу, но через перпендикулярные. Последние не будут работать, если установить два NVMe-накопителя.

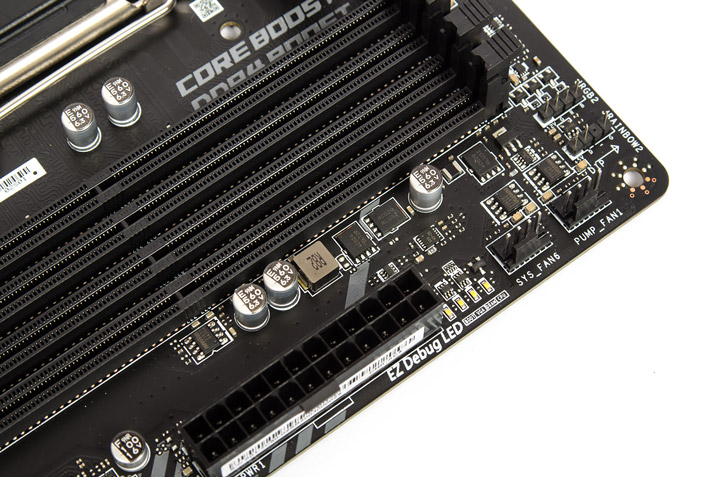

Более продвинутые пользователи смогут наблюдать за процессом загрузки системы и диагностировать возникшие проблемы при помощи фирменного набора индикаторов EZ Debug LED, расположенного в правом верхнем углу платы, в аккурат возле разъема питания.

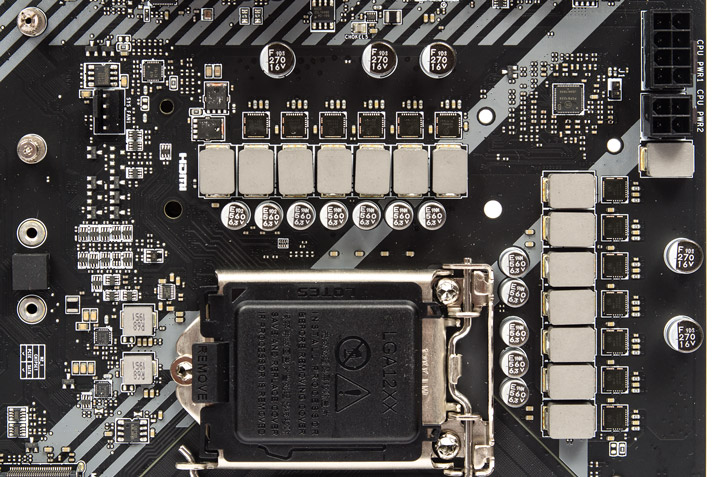

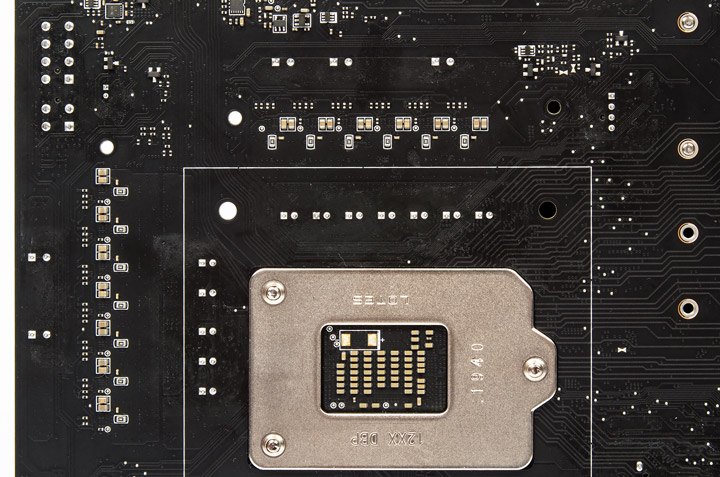

Готовность MAG Z490 Tomahawk принять 10-ядерные процессоры выражена в мощной подсистеме питания, реализованной на контроллере ON Semiconductor PCP81229 со сборками NCP302155. Два коннектора питания, на восемь и четыре контакта, должны будут обеспечить стабильность системе при разгонных мероприятиях.

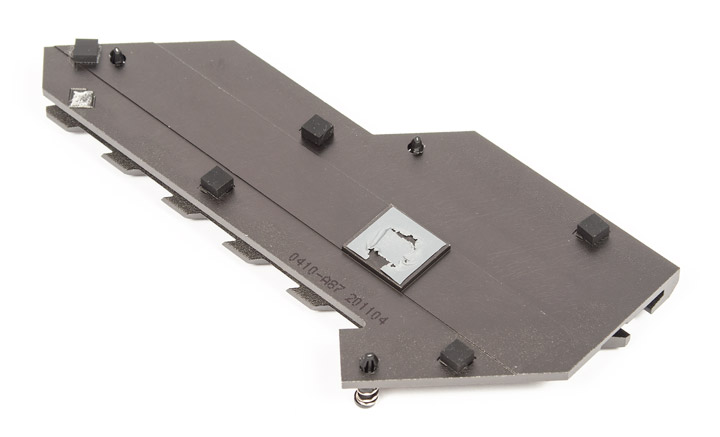

Передача тепла от силовых элементов на радиаторы осуществляется через термопрокладки небольшой толщины, но по своей структуре они непривычно жесткие и даже сухие. Аналогичное можно сказать и о термопасте, нанесенной на место контакта охладителя и чипсета.

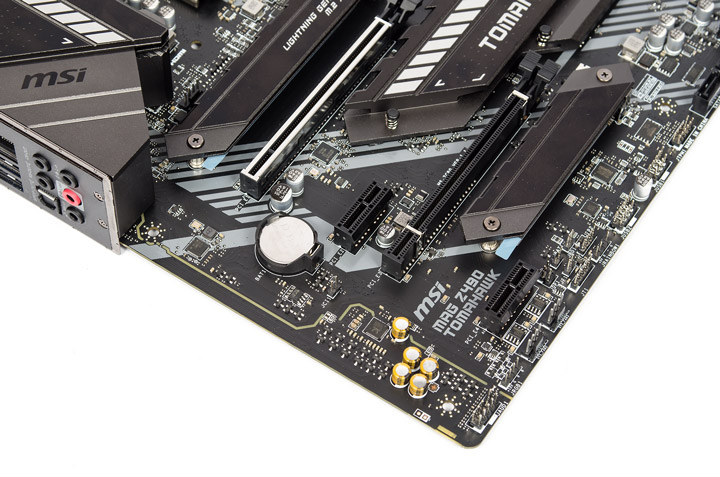

Звуковой подсистеме уже не так много уделили внимания, хотя она и выполнена на кодеке ALC1200, а сам тракт отделен от остальных линий протравленными дорожками в шести слоях текстолита.

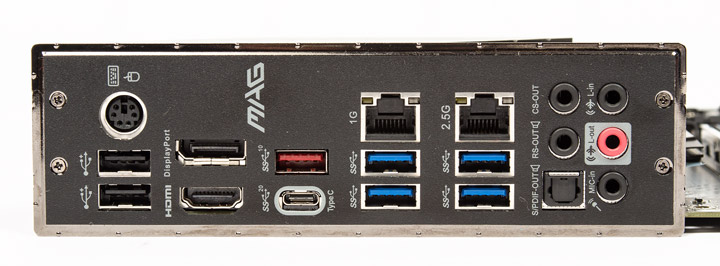

На заднюю панель производитель вывел: один порт PS/2, два USB 2.0, четыре USB 3.2 Gen1, по одному USB 3.2 Gen2 и USB 3.2 Gen2x2 Type-C, DisplayPort, HDMI, LAN, сетевой разъем 2,5G, аудиопорты. В принципе, неплохой такой набор для весьма функционального ПК.
