Тестовый стенд
Платформа LGA1700:
- процессор: Intel Core i9-12700K;
- система охлаждения: контур СВО;
- материнская плата: MSI MAG Z690 Tomahawk WiFi DDR4 (UEFI E7D32IMS.100);
- память: Kingston Fury Renegade KF436C16RB1K2/32 (2x16 ГБ, DDR4-3600, CL16-20-20-39 2T);
- дискретная видеокарта: GeForce RTX 2070 Super (TURBO-RTX2070S-8G-EVO);
- интегрированная видеокарта: Intel UHD Graphics 770;
- системный накопитель: Kingston KC2000 250GB (SKC2000M8/250G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 21H2 x64 (22000.348), актуальные обновления на момент начала декабря 2021.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.
Методика тестирования
Температура в помещении равнялась 20 градусам по Цельсию. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 в течение 10 минут в режиме нагрузки (забег LinX) и простоя. Замер температур на ключевых узлах исполнен с помощью термопары К-типа и термометра Benetech GM1312. Управление оборотами вентилятора — автоматическое. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 15 итераций), а также прохождением Y-cruncher на пресете Pi-1b. Каждый бенчмарк запускался пять раз (исключение PCMark 10, его алгоритм и так подразумевает среднее значение по трем итерациям), в результатах указано среднее арифметическое, то же самое касается игр. В играх происходила запись телеметрии (1% low FPS + Average FPS) при помощи Riva Tuner Statistics Server. В CS:GO — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране в конце, в котором видеокарта была максимально разогнана (2000 ядро, 1950 память), чтобы не выступать бутылочным горлышком в тестировании потенциала процессора.
Тестирование
MSI MAG Z690 Tomahawk WiFi DDR4 без проблем покоряет BCLK в 150 МГц. Не впечатляет, хотя этого хватит для любых точных манипуляций с частотами процессора и оперативной памяти.
Хорошие новости, Gear 1 стал в разы выносливее, теперь и DDR4-4000 CL15 при таком режиме работы контроллера не проблема. Валидация прилагается.
Напоминаю, у предшественника Rocket Lake золотым стандартом для Gear 1 была частота 3600 МГц. Впрочем, это в очередной раз заставит энтузиастов потратить недели на эксперименты для достижения самых лучших настроек узла оперативной памяти.
Пиковые температуры в заводском режиме составили:
- PCH = 56°C (HWINFO);
- MOS = 57°C (HWINFO);
- SYSTEM = 44°C (HWINFO);
- CPU SOCKET = 45°C (HWINFO);
- обратная сторона VRM = 56,1°C (термопара тип К);
- радиатор VRM = 54,6°C (термопара тип К);
- дроссель VRM = 56,4°C (термопара тип К).
Пиковые температуры в режиме разгона составили:
- PCH = 59°C (HWINFO);
- MOS = 66°C (HWINFO);
- SYSTEM = 46°C (HWINFO);
- CPU SOCKET = 54°C (HWINFO);
- обратная сторона VRM = 65,6°C (термопара тип К);
- радиатор VRM = 62,0°C (термопара тип К);
- дроссель VRM = 64,8°C (термопара тип К).

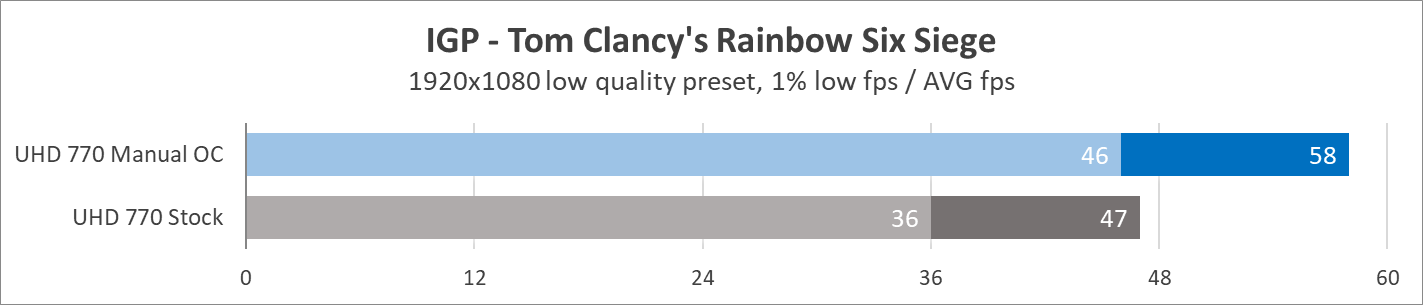

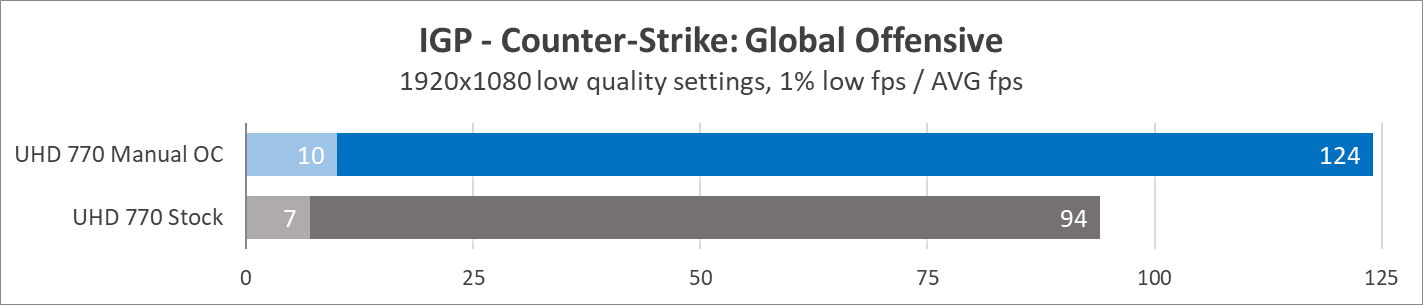

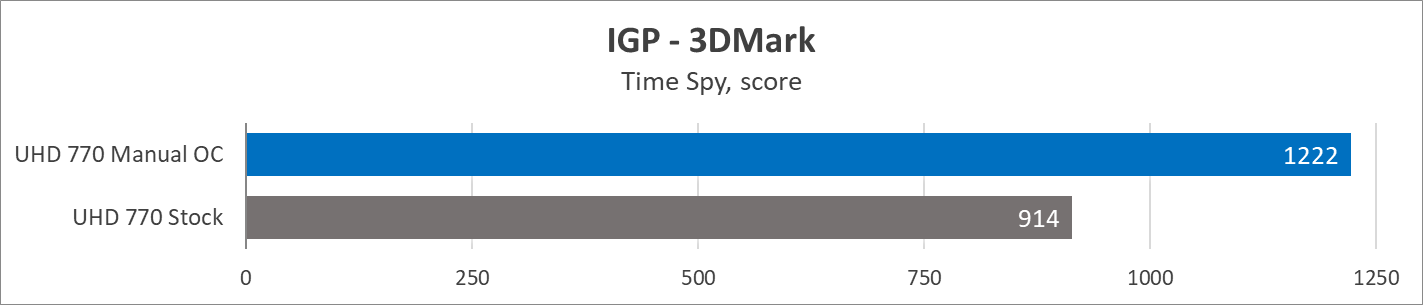

Этот самый ручной разгон представлял собой форсирование статичной частоты у P-ядер на уровне 5000 МГц с напряжением 1,275 В, E-ядер — 3900 МГц с напряжением 1,2 В и нулевым снижением множителя под AVX. Оперативная память работала на частоте 4600 МГц с таймингами CL20-25-25-32-1T и Gear 2 при напряжении 1,45 В, SA равнялся 1,3 В. Лимиты потребления полностью сняты. Встроенная видеокарта была разогнана на 25% — до 2000 МГц по ядру. Но, как ни крути, даже с учетом разгона это все еще не уровень Iris XE или хотя бы GeForce GT 1030. Но все же пользователь MAG Z690 Tomahawk WiFi DDR4 может получить сильнейшее встроенное в процессор Intel графическое ядро, а во время неадекватных цен на видеокарты и такое будет за счастье.

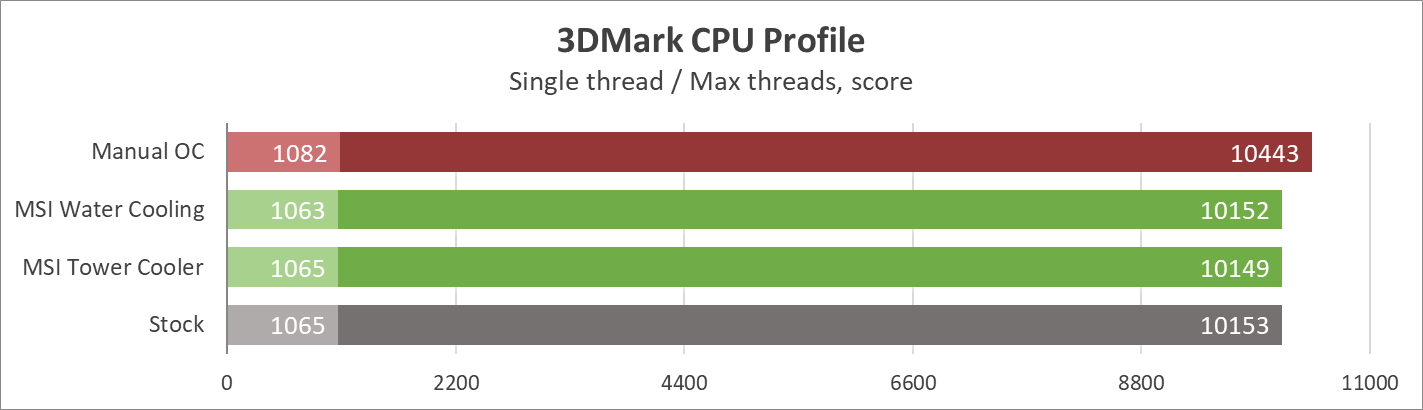

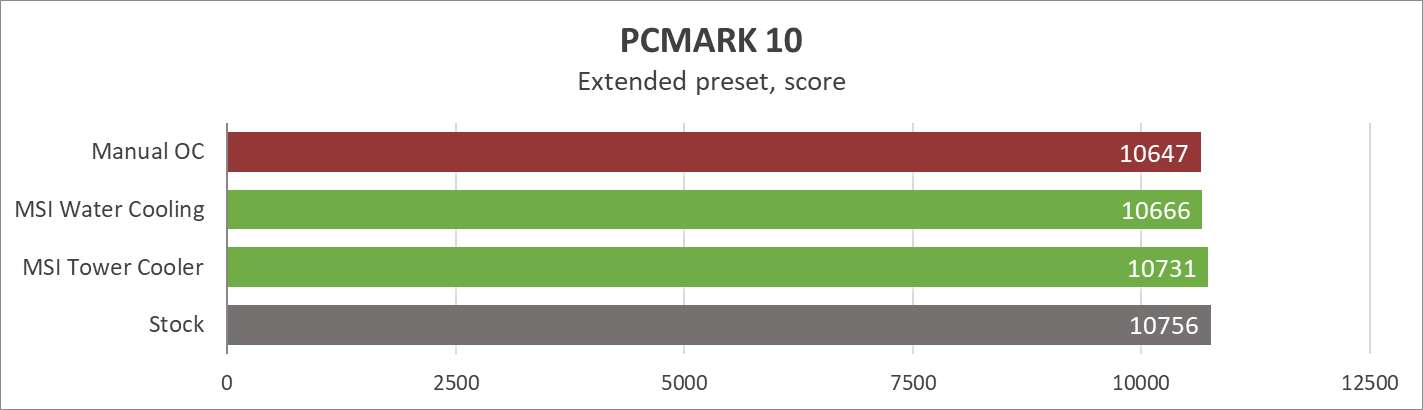

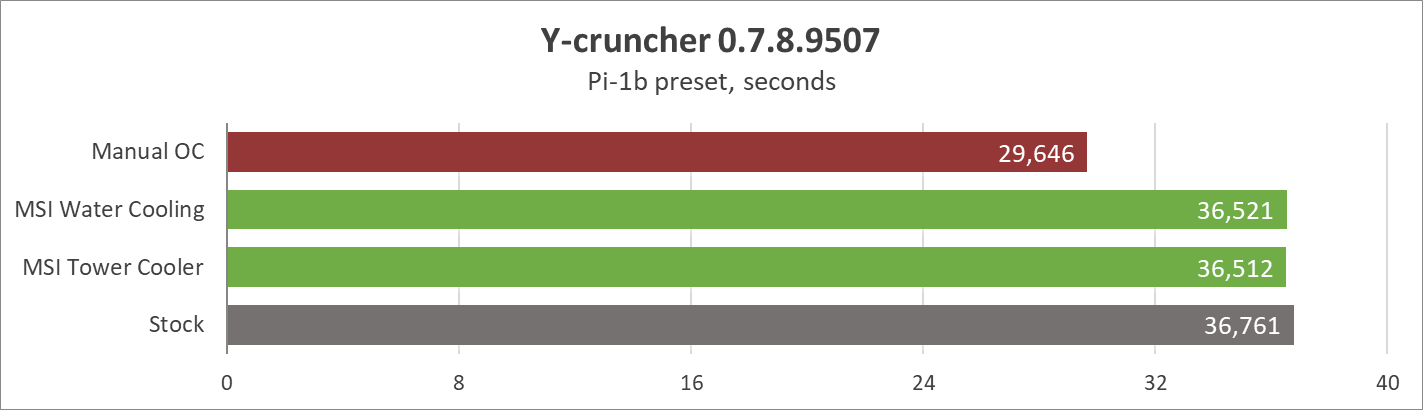

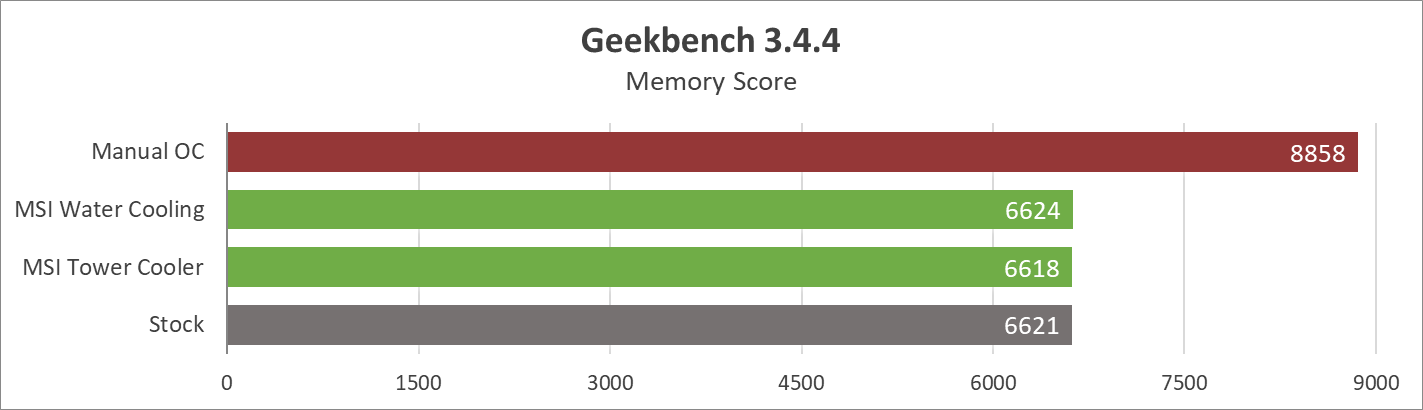

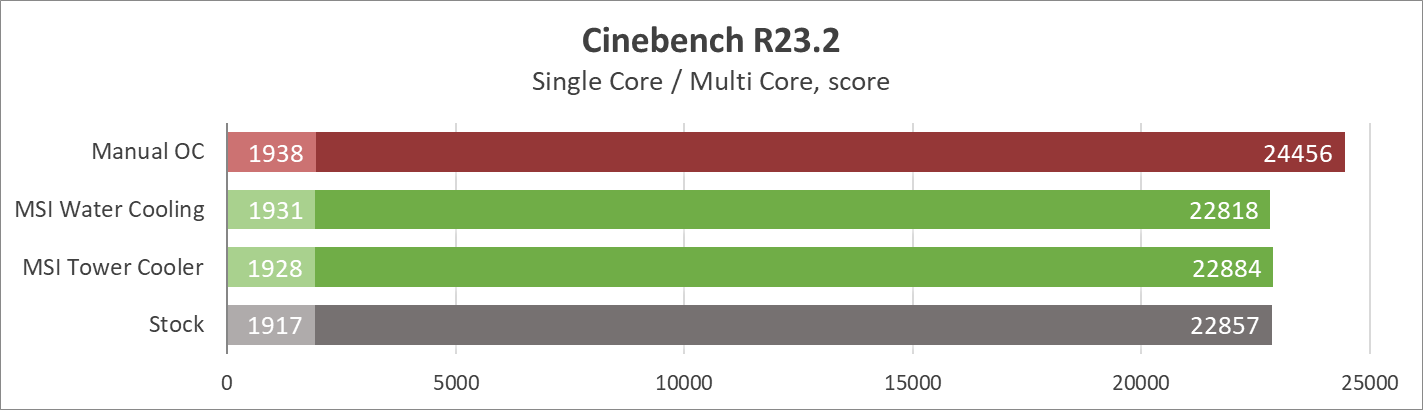

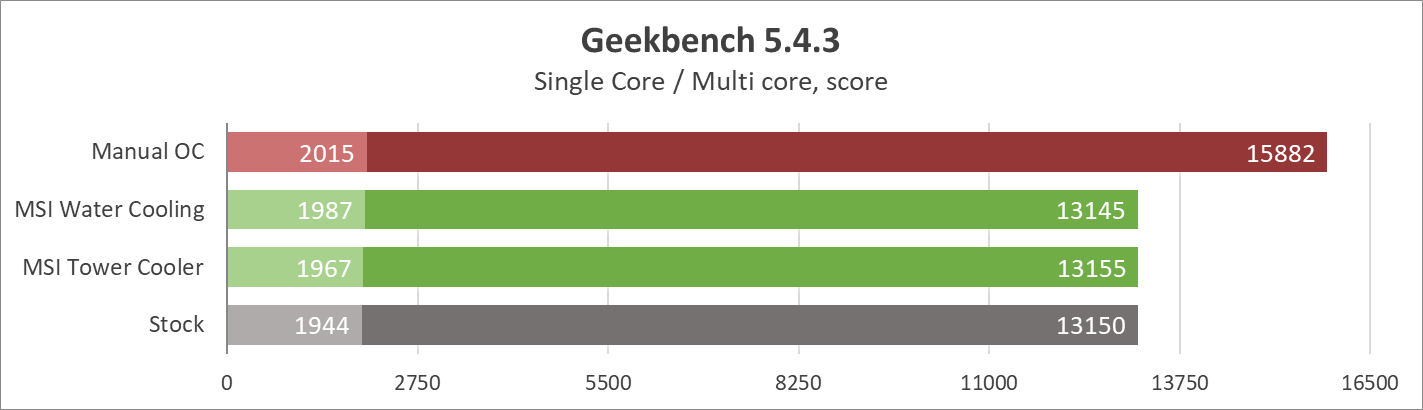

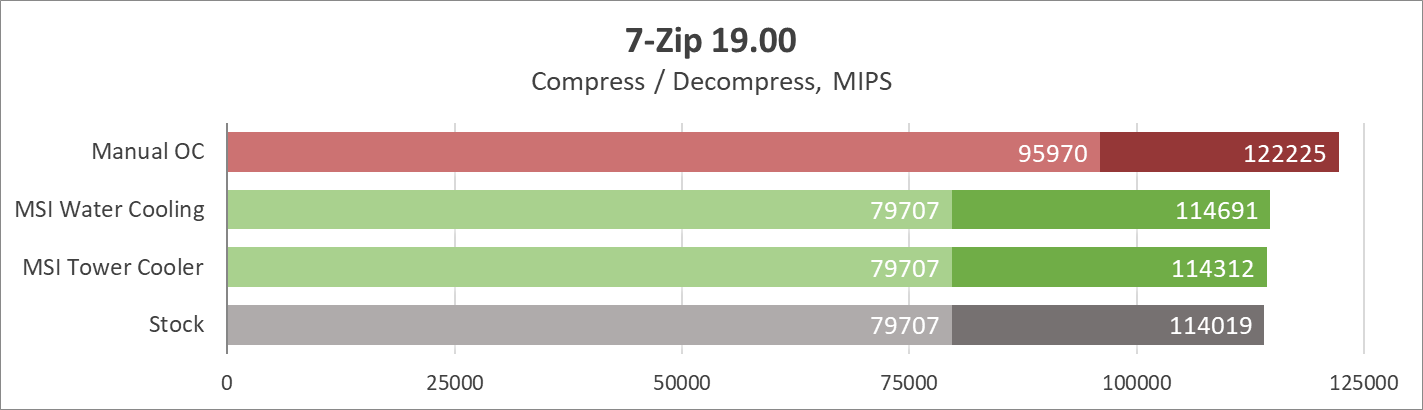

Режим комплексного разгона уже описывался выше, теперь тестирование показателей в бенчмарках

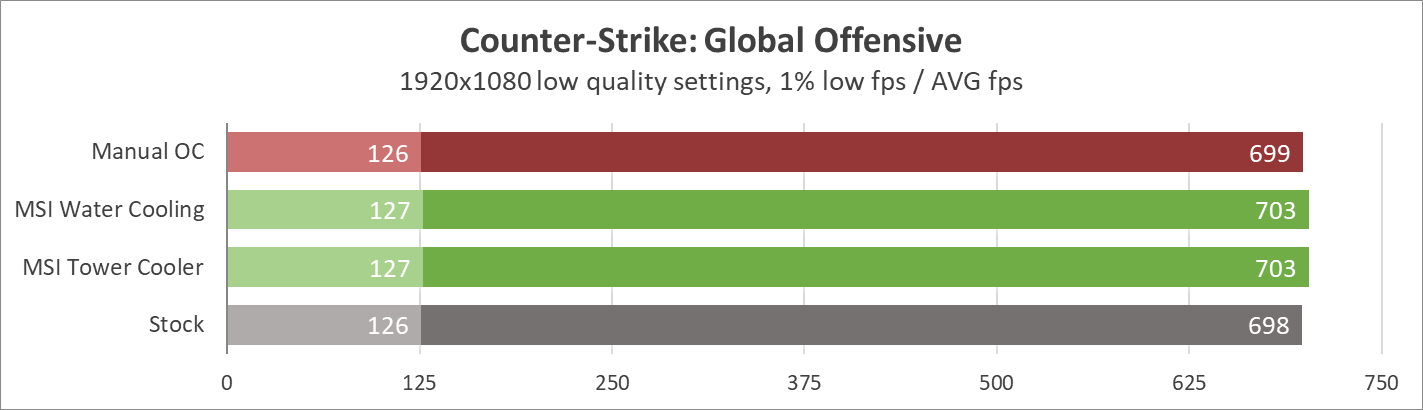

Вычислительной мощи процессора и так хватает для раскрытия любой видеокарты в современных играх, так что уловить хотя бы малейшую разницу удастся только в проектах с 600 fps и выше, вроде Counter-Strike: Global Offensive.
Как показала практика, если нет желания разгонять — нечего вмешиваться в автоматику! Нередко результаты с полностью снятыми лимитами оказываются хуже заводского режима, хоть и в рамках 2–3%. В играх, пожалуй, в 98% случаев сдерживающим фактором будет именно видеокарта, а не процессор Alder Lake. Ручной разгон гарантирует рост производительности до 12% в среднем сверх заводского режима.
Выводы
Каких-то критических недостатков в MSI MAG Z690 Tomahawk WiFi DDR4 обнаружено не было, разве что хотелось бы больше ребер на радиаторах M.2. Главная особенность платы — это работа с памятью DDR4, что позволит пользователю ощутимо сэкономить на конечной сборке на момент конца 2021 года. Кроме того, не нужно будет тратить уйму времени на тонкую настройку оперативной памяти, ведь информации и статистики в сети более чем достаточно, а режим Gear 1 теперь осиливает частоты на уровне 4000 МГц.
Тонкая настройка позволит выжать из процессора немного выше 10% дополнительной производительности, а исходя из температур силовой подсистемы можно быть уверенным в том, что и флагманский Core i9-12900K сможет раскрыть свой потенциал.
Ну и конечно же плата неплохо оснащена, обладает отличными сетевыми контроллерами с современным Wi-Fi 6, хорошей аудиоподсистемой и главной прелестью Alder Lake — шиной PCI Express 5.0.
Резюмируя написанное выше, MSI MAG Z690 Tomahawk WiFi DDR4 — это хороший выбор для сбалансированной системы на базе Alder Lake с достойными возможностями разгона и тонкой настройки.
