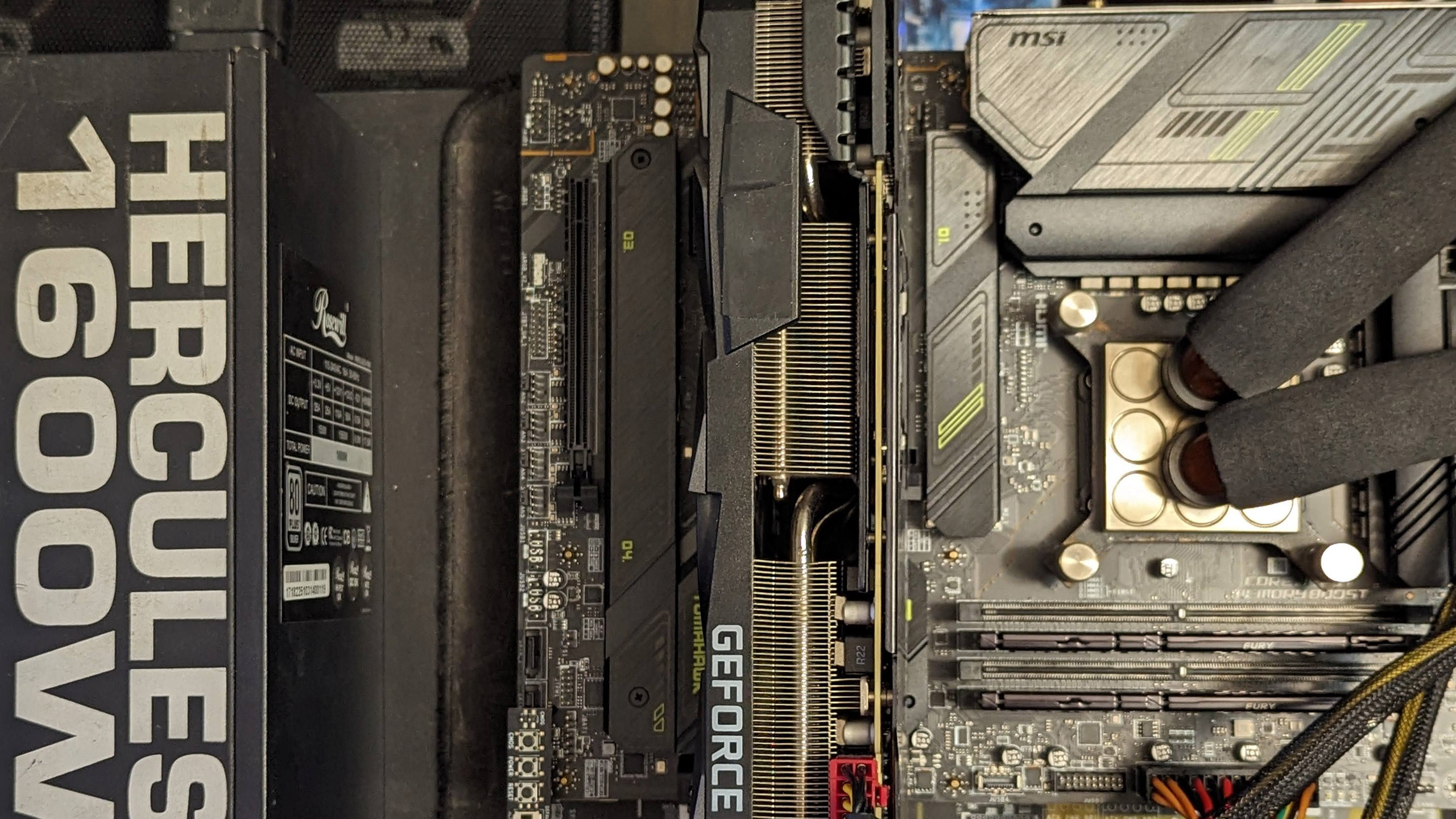

Тестовый стенд
Тестирование происходило со следующими компонентами:
- процессор: Intel Core i7-14700KF;
- система охлаждения: контур СВО с чилером;
- материнская плата: MSI MAG Z790 TOMAHAWK MAX WIFI (UEFI A.20);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600(1600 Вт);
- операционная система: Microsoft Windows 11 Pro 23H2 x64 (22631.2792), актуальны обновления на момент начала декабря 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
Методика тестирования
Типичные настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса OC в спецификациях материнской платы). Управление оборотами вентилятора при заводских настройках — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью ElmorLabs PMD (режим Averaging 119ms — 4096 samples). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тест был забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в которых происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование
Анализ возможностей разгона BCLK не имеет смысла, дрейфование BCLK можно нивелировать только на частоте 100 МГц.

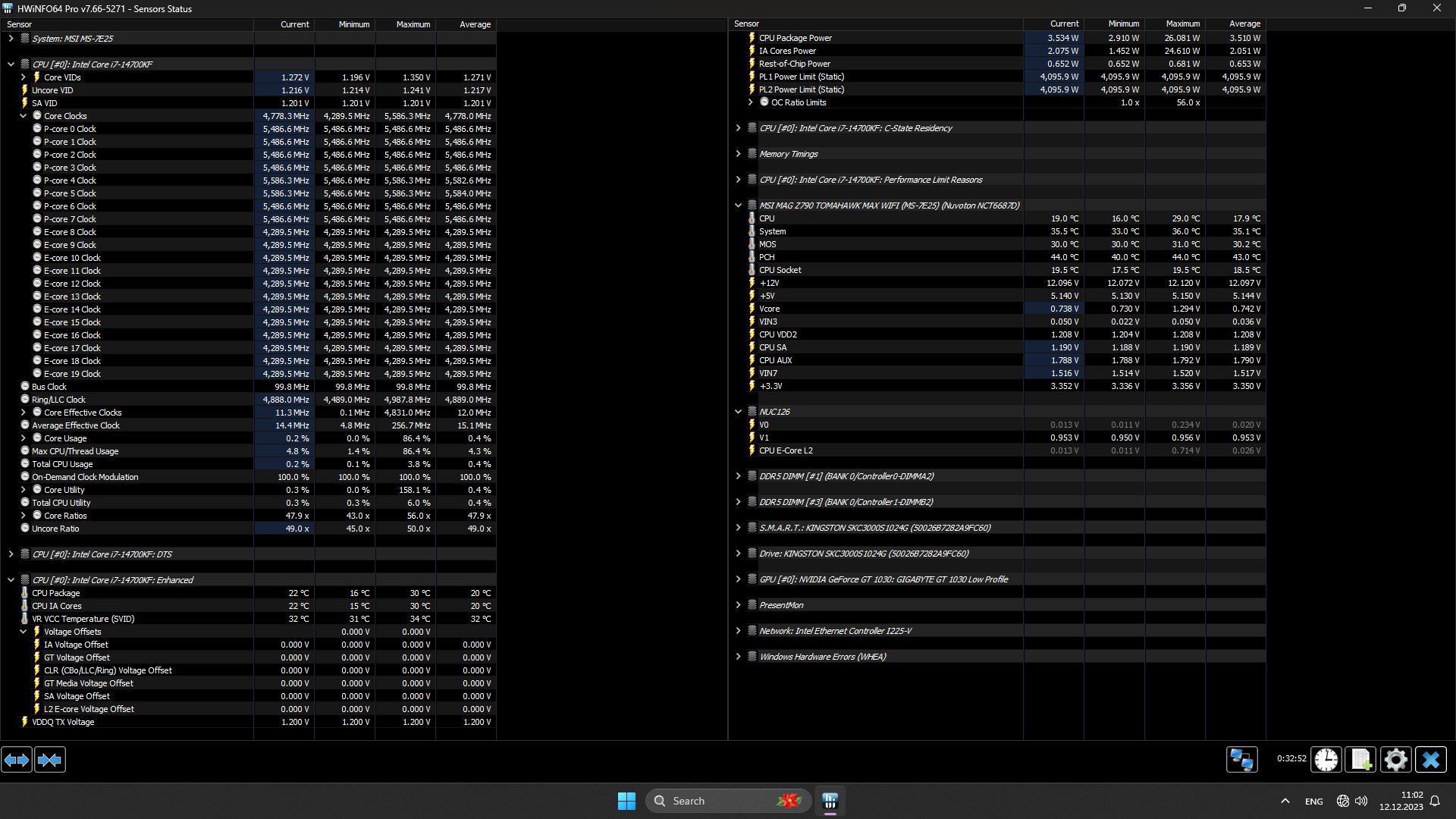

Телеметрия платформы во время простоя:

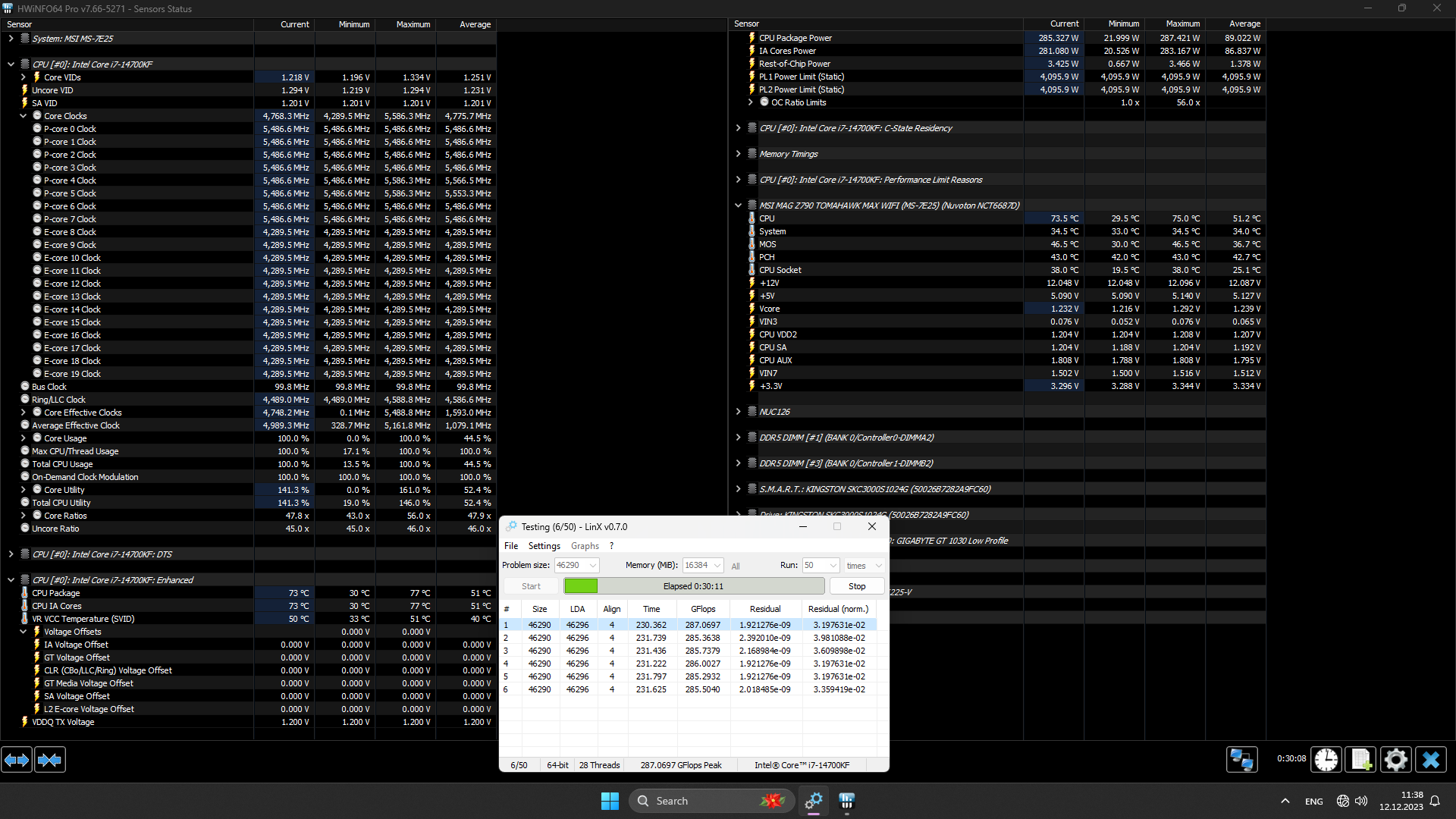

Во время нагрузки средняя частота всех ядер составила 4775 МГц. Отдельно P-cores работали на средних частотах ~5486 МГц, два лучших ядра (те что со звездочками) ускорялись до ~5560 МГц. E-cores работали на частоте 4289,5 МГц.

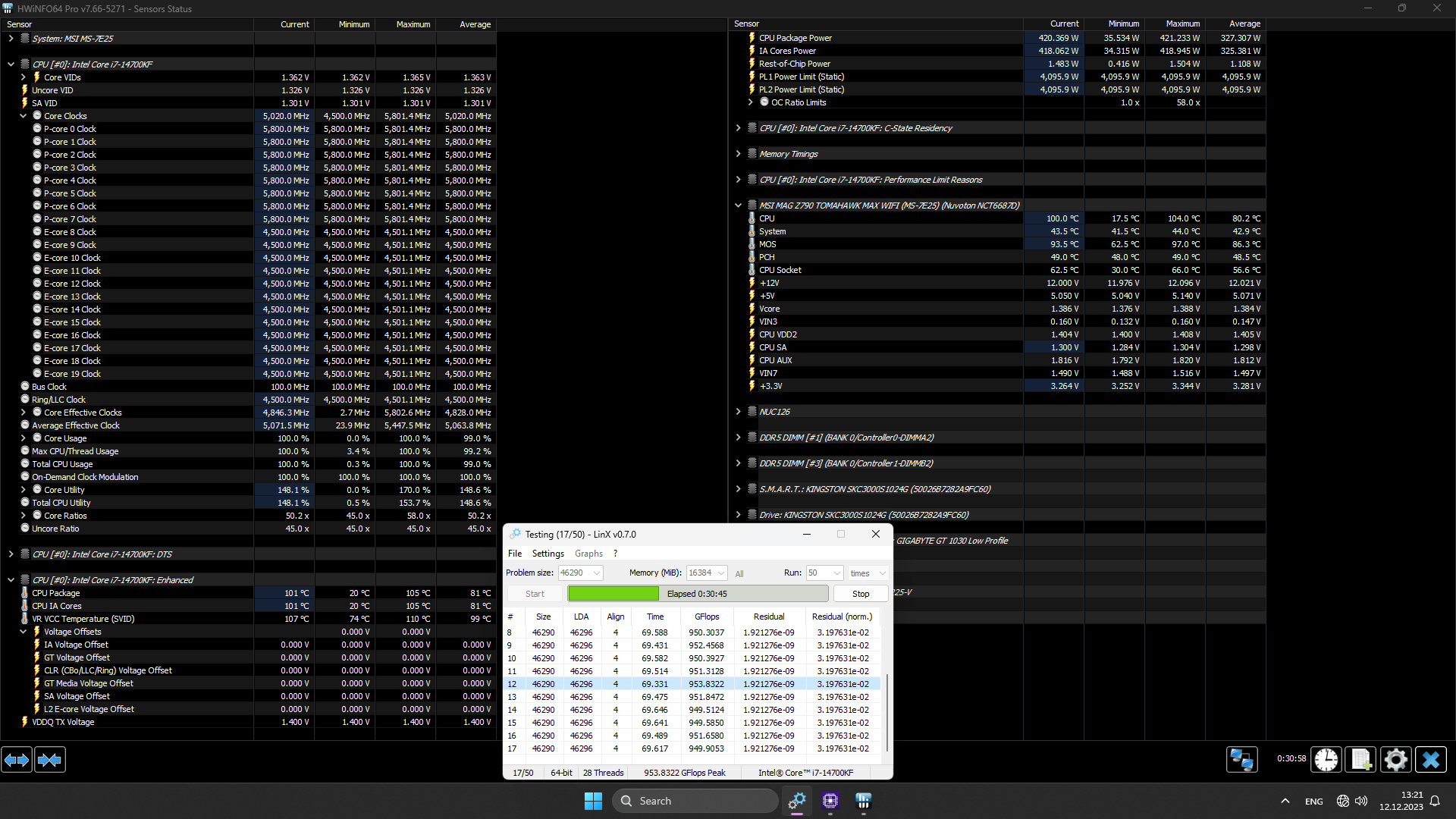

Человеческими ручонками был выполнен комплексный разгон платформы. Без проблем достигнуты частоты ОЗУ DDR5-6600 с таймингами CL32-39-39-30 2T и Gear 2. Процессор разогнан по всем P-cores до 5800 МГц без компромиссов со стороны AVX (выключено снижение множителя), E-cores доведены до частот 4500 МГц. И как видно по датчикам — можно было продвигаться дальше, но конкретному экземпляру процессора нужно большее охлаждение.

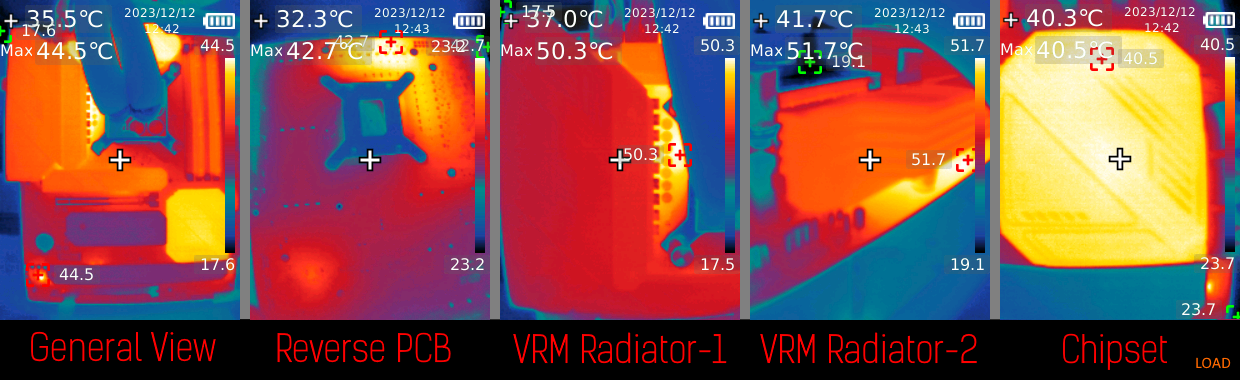

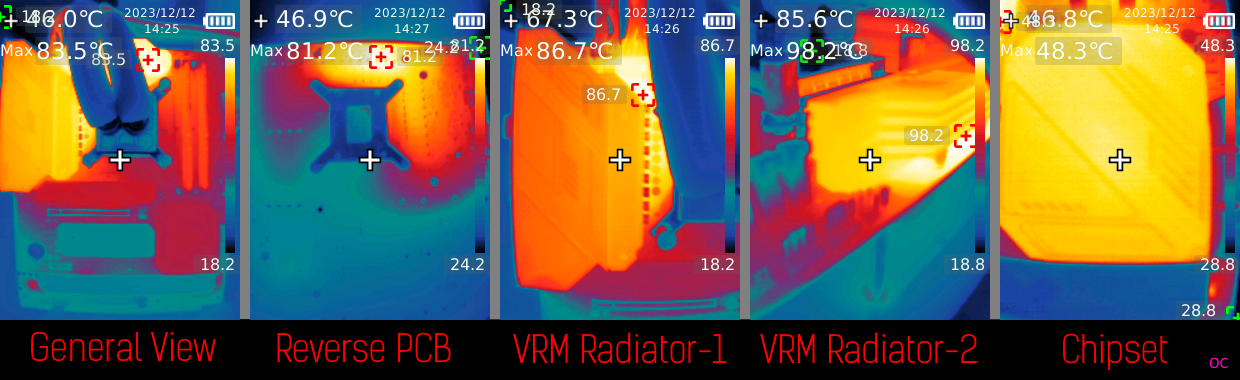

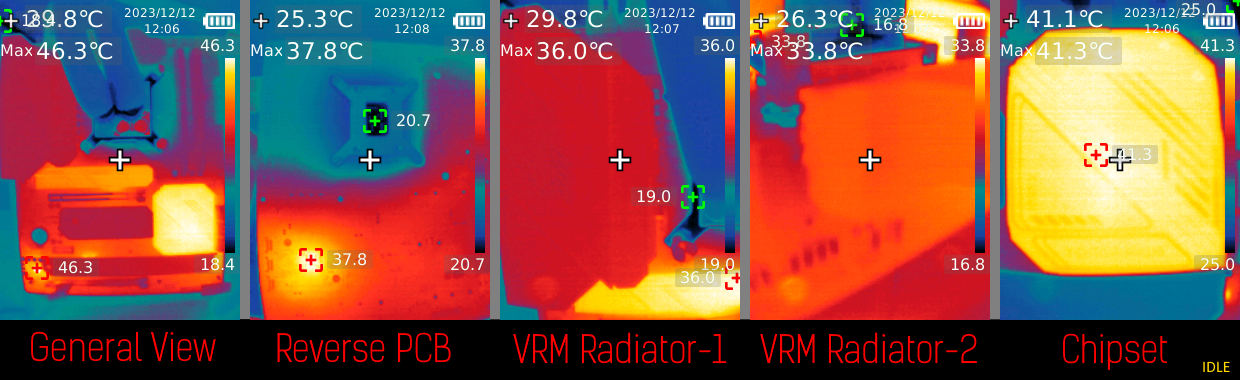

Теперь термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме ручного разгона.

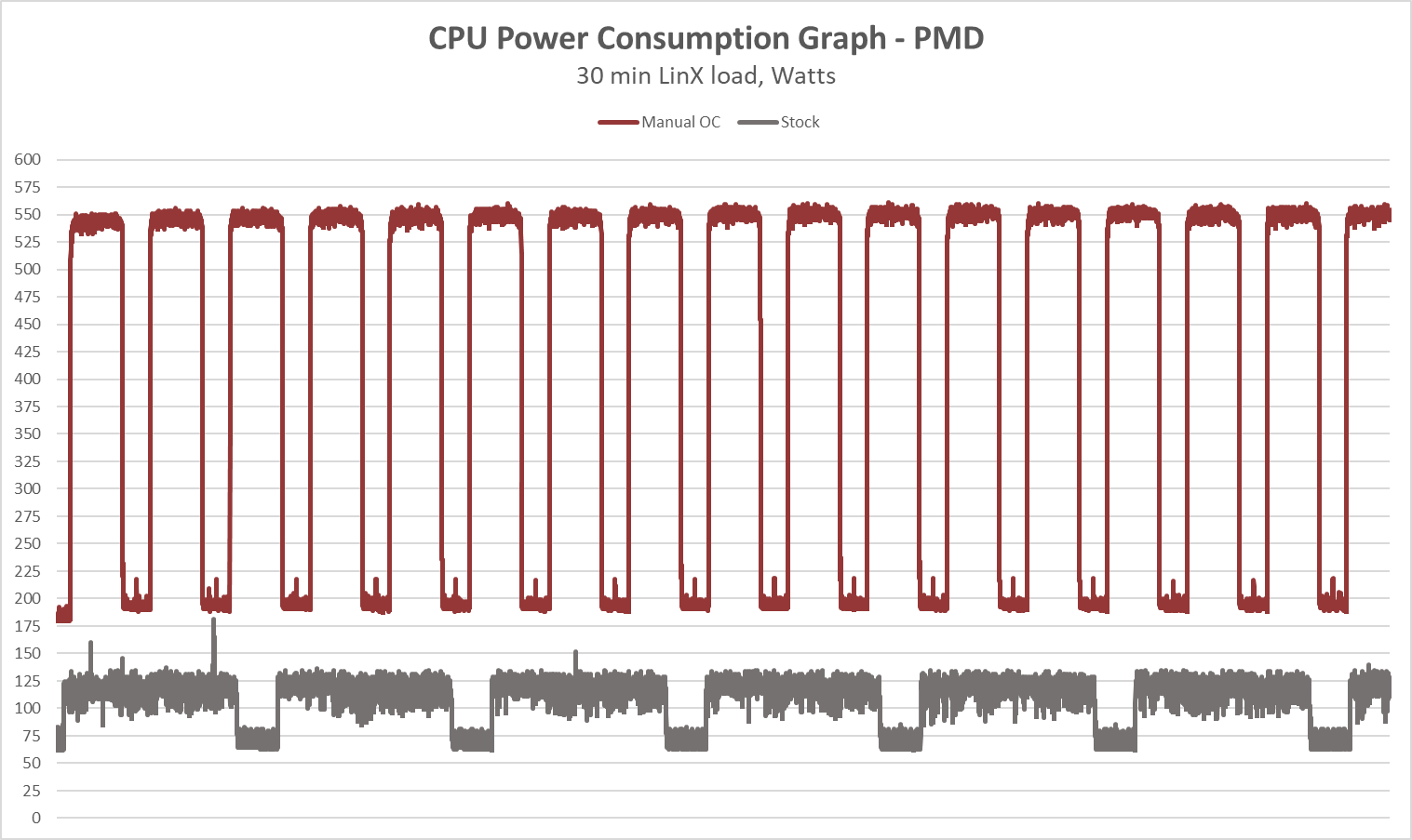

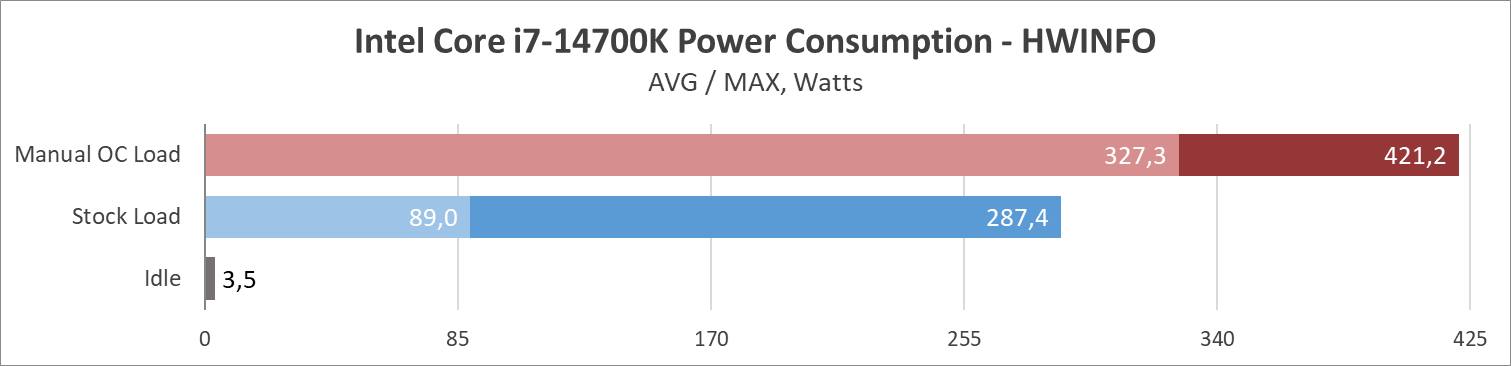

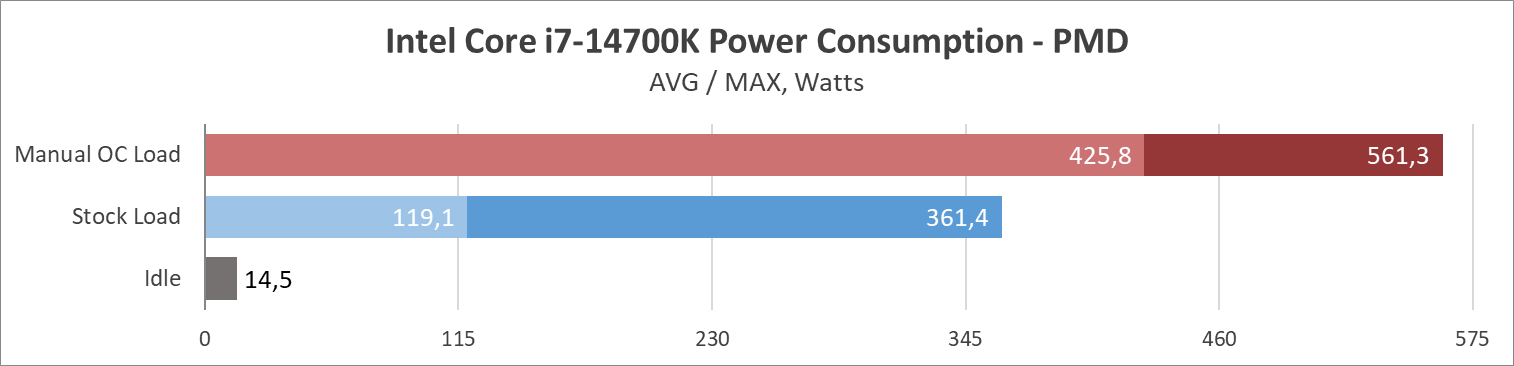

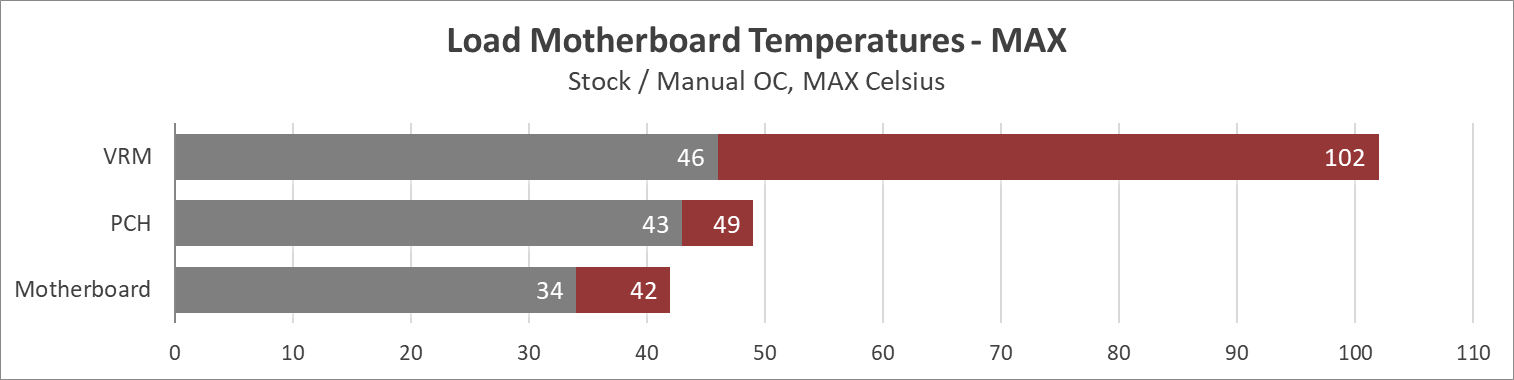

Учитывая отсутствие обдува вентиляторами — температуры находятся на нормальном уровне. Перейдем к графикам температур и энергопотребления.
VRM на максимуме своих возможностей, но не следует забывать, что в режиме разгона используется чилер, поэтому в условиях полноценного водного охлаждения, AIO, или воздуха этих возможностей будет достаточно, просто немного обдува и все будет хорошо.

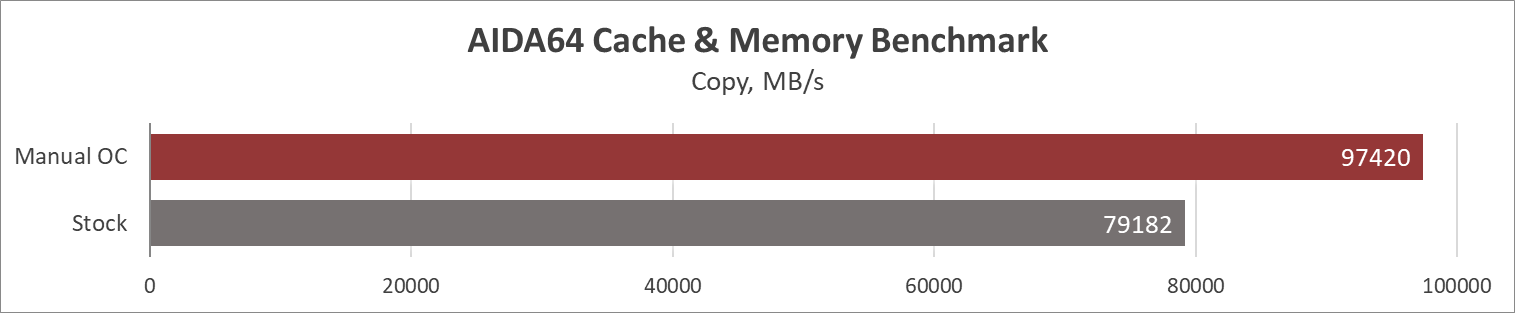

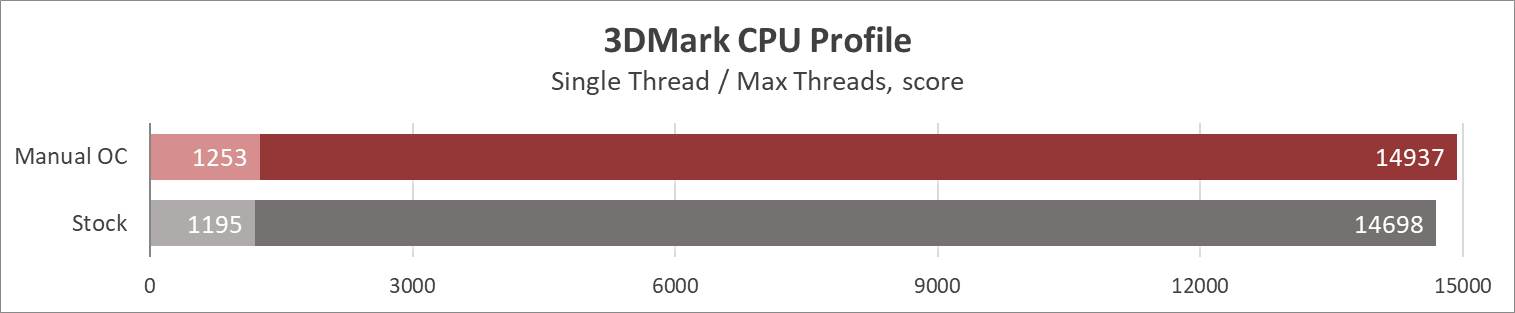

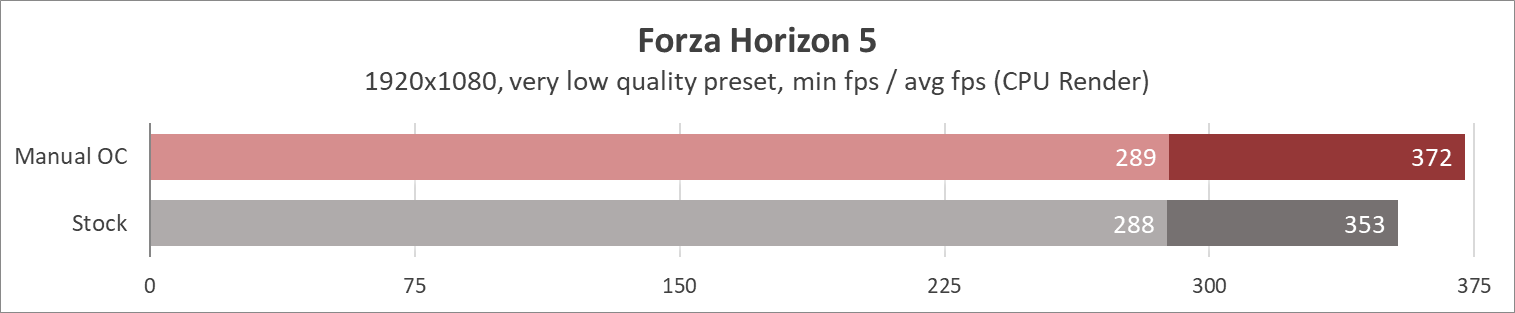

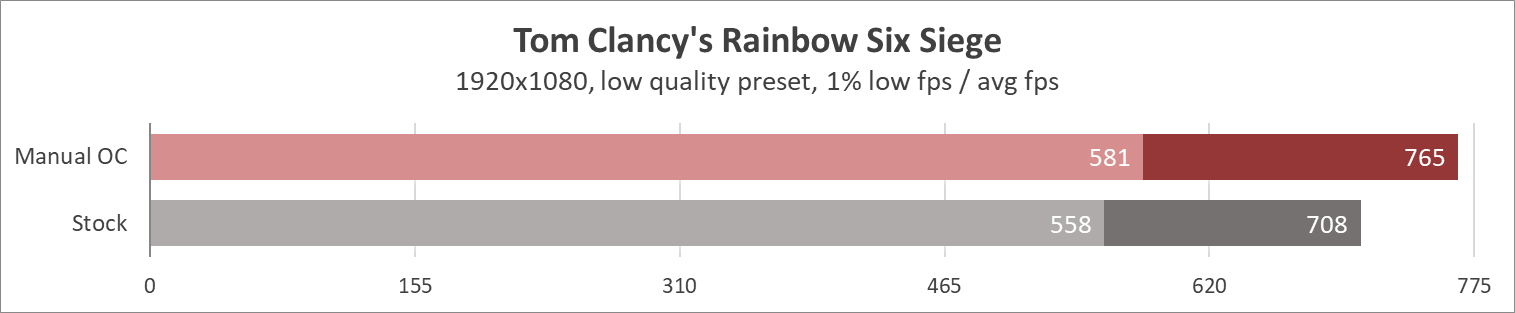

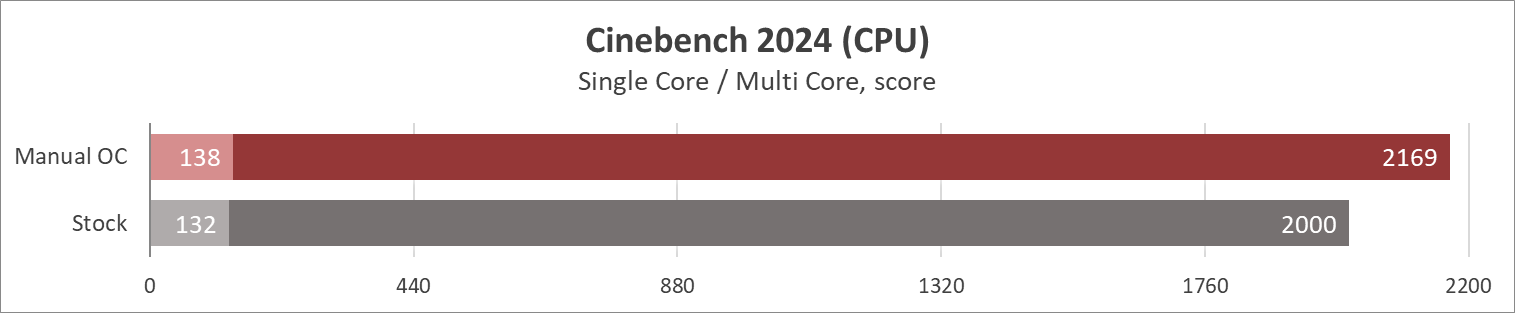

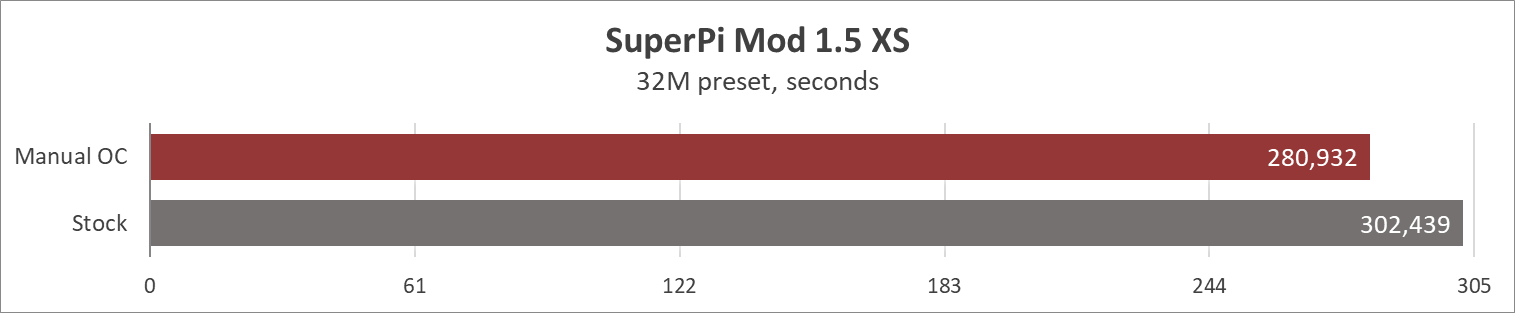

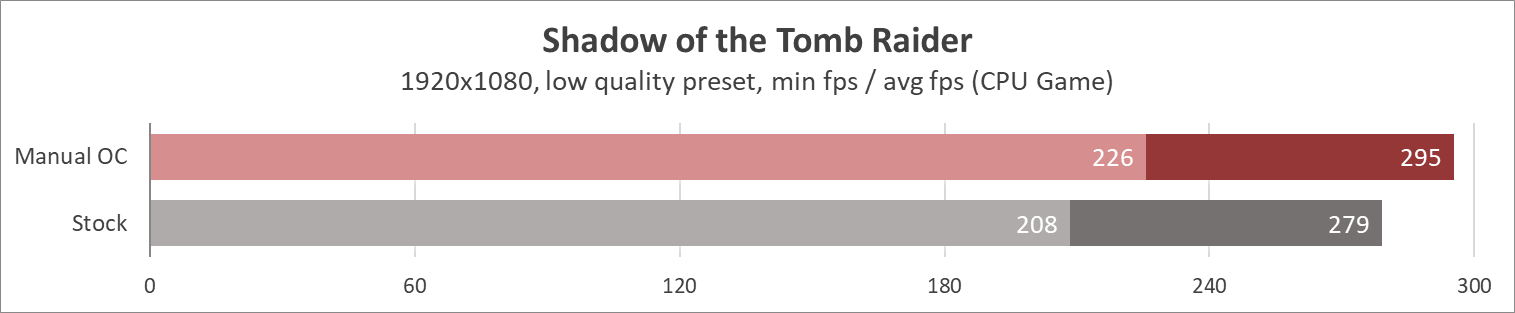

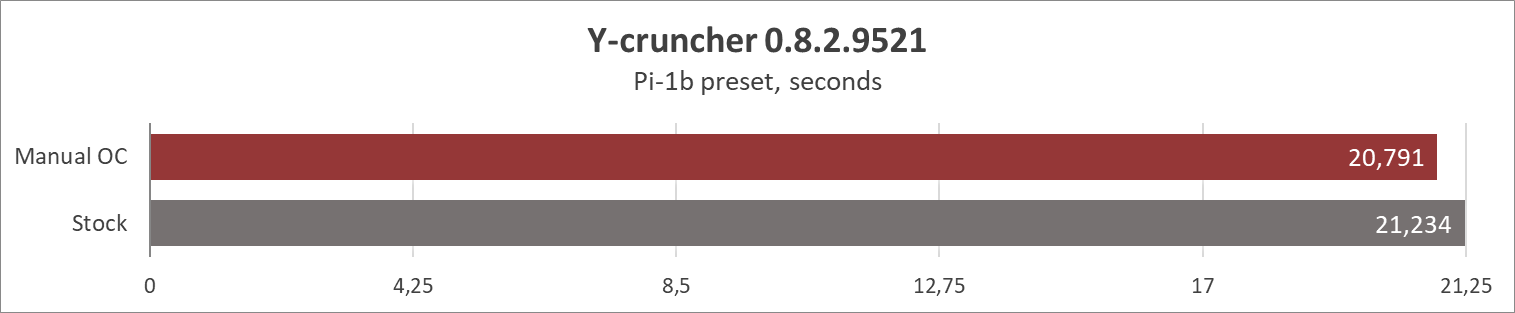

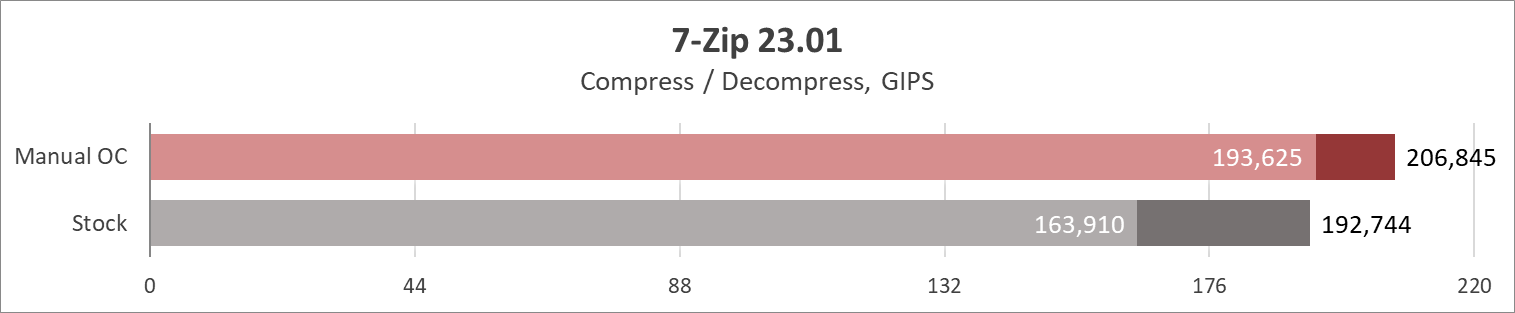

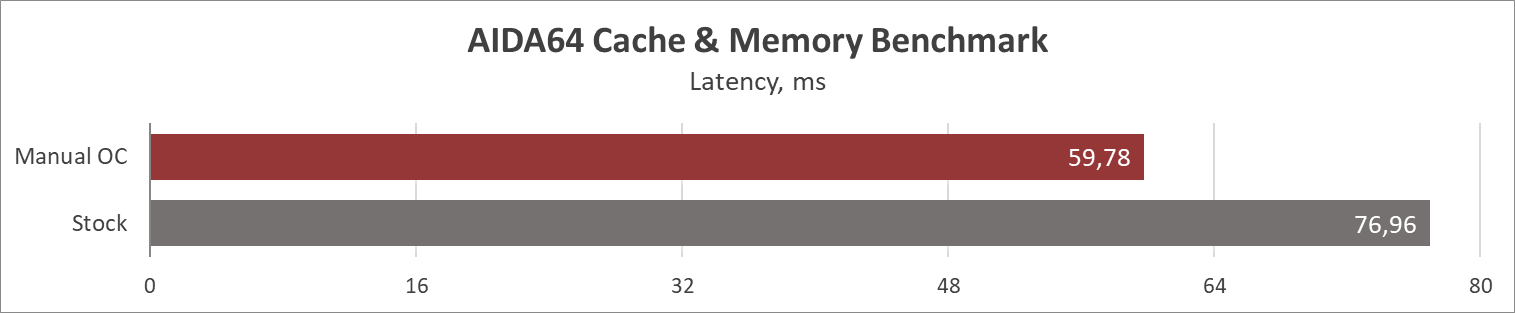

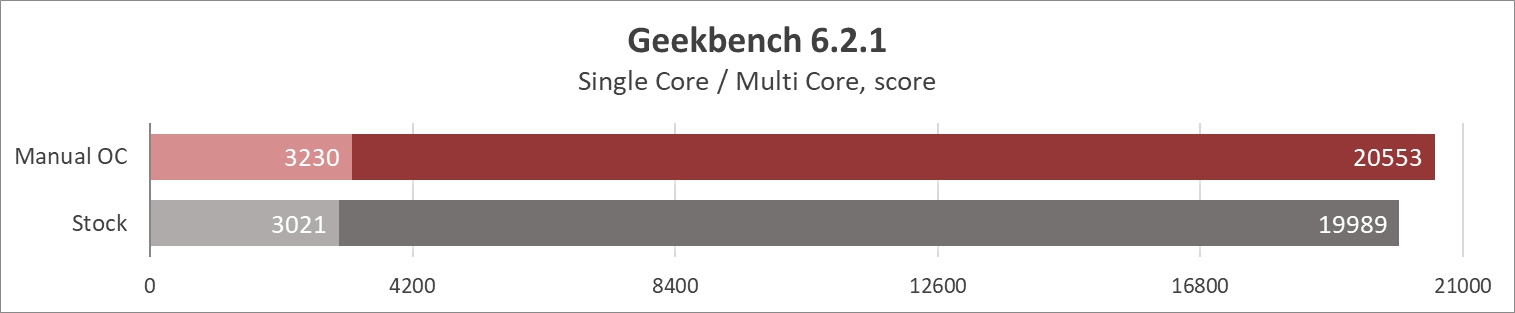

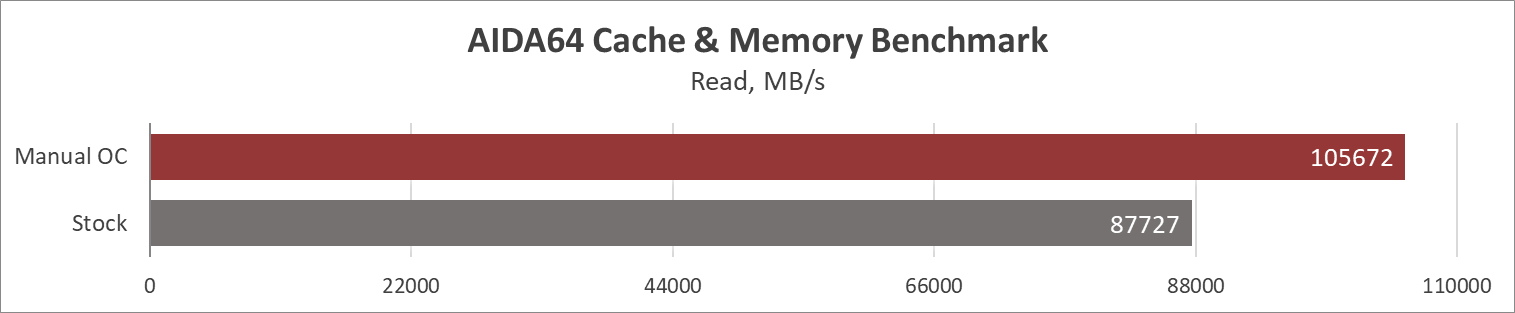

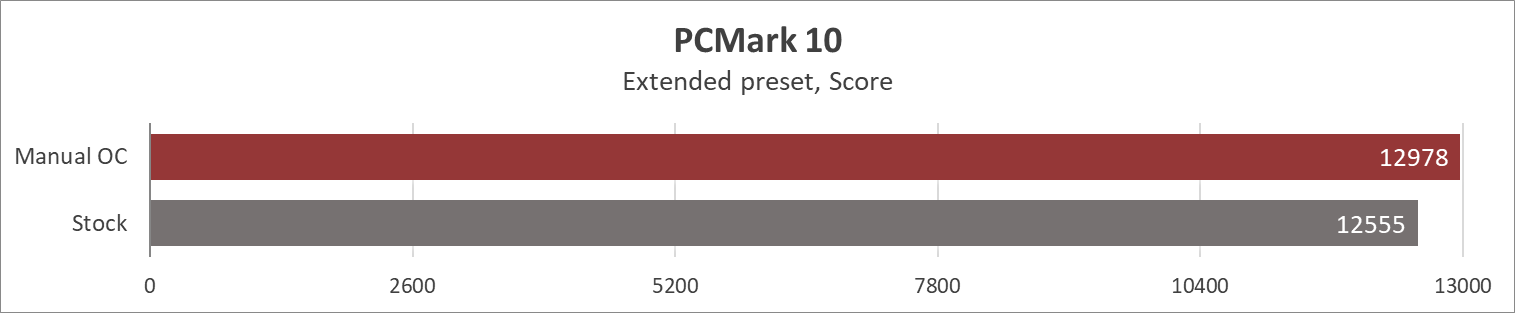

Переходим к показателям в играх и бенчмарках.
Выводы
Вот таким оказался «MAX» на деле, не только декоративная цветовая гамма и скин UEFI, но и немало полезных обновлений железной части и ее возможностей.
Из минусов хочется отметить реализацию работы PCI-E 5.0 для M.2. Хотя это проблема не столько этого обходного пути и деления пропускной способности, безусловно, лучше так, чем необходимость приобрести переходник за дополнительные деньги и занять слот PCI-E (которого может и не быть) ради получения абсолютно идентичного результата. Проблема в том, что нет второго слота M.2, подключенного к CPU. То есть, стандартные четыре линии Gen4 от процессора в рамках этой материнской платы просто не задействованы.
Кроме этого для оверклокеров, предпочитающих BCLK + Ratio OC, палки в колеса будет ставить дрейфование частоты, поэтому выдавить последние 10–66 МГц будет проблематично. Это совсем не проблема для тех, кто разгоняет исключительно множителем, ведь предусмотрен режим BCLK 100 MHz Lock On, хотя об этом следует помнить при выборе материнской платы под разгон.
Из особенностей на себя обращает на себя внимание возможность монтажа M.2-накопителя без инструмента (еще и единственный отвод тепла с обратной стороны накопителя). Серия MAG позиционируется производителем как сбалансированное решение цена/качество, а у нас есть этот механизм на слоте M.2_1, который с очень высокой вероятностью не будет задействован, если пользователь хочет иметь режим x16 на главном слоте PCI-E. Это лучше было бы переместить на другую позицию или отказаться вообще ради экономии. Особенность отсутствия встроенных элементов RGB может и расстроить кого-то, но ничто не мешает построить его собственноручно в случае наличия желания.
А вот в других моментах эту плату хочется определенно похвалить. Тот же Wi-Fi 7, для тех кто хочет быть готовым к стандарту 802.11be MSI MAG Z790 TOMAHAWK MAX WIFI является довольно недорогим решением как входной билет, а обычные коннекторы SMA допускают использование почти любых антенн. И не только это, в наличии все необходимое из актуальных интерфейсов и стандартов: 2.5G Ethernet, USB 3.2 Gen 2x2, PCI-E 5.0, четыре слота M.2, качественное аудио и возможности апгрейда. Плата не боится экспериментов с оверклокингом, Intel Core i7-14700K без проблем разогнался до частот 5,8/4,5 ГГц (P/E-cores), без AVX Offset, что прекрасно показывает — материнская плата не будет сдерживающим фактором в экспериментах с оверклокингом.
