Обзор материнской платы MSI MEG Z390 Ace. Подрывные работы

Конкуренция на рынке материнских плат побуждает производителей к поиску новых подходов с целью привлечения внимания потенциальных покупателей. Так, специалисты MSI почерпнули вдохновение на рынке устройств под процессоры AMD Ryzen, разработав плату, где, за счёт упразднения группы напряжения iGPU, вышло усилить преобразователь CPU Voltage. Мощный VRM и полноценное оснащение периферийной обвязкой причислило новинку к старшей серии продуктов MEG, прежде известной как Extreme Gaming.

Изделие высокого статуса оснащено набором кнопок, контактными площадками для замера напряжений, также имеется многопозиционный механический активатор упрощённого разгона процессора. Звуковая часть может похвастаться отдельным чипом ЦАП, сетевой контроллер — игровой Killer E2500, предустановлен и адаптер беспроводных сетей. Иллюминация не из простых, словом, всего сразу и не упомянуть, перечень возможностей продукта находится в нашей сводной таблице.

Упаковка и комплектация

Броское оформление — редкий трюк, используемый в нынешнее время, когда строгие тона встречаются чаще всего. Упаковка обычных размеров, хотя масса коробки немала, а ручки для облегчения процедуры транспортировки нет.

Сзади выполнены акценты на «железной» составляющей, оставив фирменное ПО без внимания, хотя его набор также немал.

В коробке, помимо платы, есть:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• многоязычная инструкция по быстрой установке;
• карточка регистрации покупателя;
• диск с драйверами и фирменным ПО;
• комплект из двенадцати ярлыков для маркировки кабелей SATA;
• небольшой рекламный буклет с продукцией MSI;
• наклейка с логотипом MSI Gaming Series;
• три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
• набор из трёх крепёжных винтов для устройств формата M.2;
• двойной жёсткий мостик для организации SLI;
• выносная антенна с возможностью фиксации лишь одного положения.

Подставка оснащена парой отверстий (по одному на каждой «ножке»), поэтому её можно закрепить и на отвесной поверхности.

Внешний вид

Размеры соответствуют формату ATX, есть девять привычных точек для закрепления устройства в корпусе. Ряд индикаторов светодиодного типа использует красную подсветку — это индикаторы комплекса EZ Debug LED, сигнальные лампы установленных модулей памяти, кнопки включения и перезагрузки. Также красного свечения и индикатор кодов POST, в режиме работы операционной системы он показывает действующую температуру процессора. Основная роль в иллюминации досталась участку на декоративном козырьке, свечение многоцветных светодиодов тут образует эффект светового тоннеля. Нельзя не заметить два гнезда на восемь контактов для нужд питания CPU.

На обратной стороне платы можно выделить винтовой способ крепления всех охлаждающих конструкций.

Радиатор хаба Intel Z390 огромен, подсветка тут не используется.

Верхнее посадочное место под устройства формата M.2 не имеет ограничений для их длины, а во втором уже придётся рассчитывать на максимальную в восемь сантиметров.

Для третьего гнезда ограничение такие же, как и у второго, зато тут есть двухсторонний предустановленный охладитель M.2 Shield. Обе части конструкции снабжены термопрокладками.

Шесть продольных гнёзд SATA работают от хаба. Под корпусные кабели USB разных типов предусмотрено шесть посадочных мест: два — классического типа 2.0, два — USB 3.1 Gen1 (одно из них продольного типа), наконец, ещё два — под новые, симметричные USB 3.1 Gen2.

Процессорные линии PCI-E могут быть рассредоточены между тремя экранированными слотами благодаря работе шести свитчей. Одинарные PCI-E x1 работают с PCH.

Фирменная реализация звуковой составляющей, озаглавленная как Audio Boost, получила суффикс HD. При рассмотрении становится понятно почему — ОУ нет, следовательно, пользователи наушников вынуждены будут привлекать сторонние способы по улучшению звучания. Ещё есть группа особых конденсаторов, самый главный элемент — отдельный DAC, обязанный повлиять на финальную картину звучания. Нет подсветки, нет и экранирующей составляющей.

Рядом с многопозиционным переключателем находится пара светодиодов. Красный цвет символизирует активированное механическое управление, а белый — альтернативный способ, из UEFI.

Подобный же приём реализован у способа идентификации режима работы охладителя ЦП и помпы, так, красный цвет символизирует активный статус метода PWM, а белый — DC. Для работы в экстремальных условиях имеются контактные пары режимов Slow и LN.

Оформление радиатора VRM выполнено с упором на стиль. Но тепловая трубка всё же есть, к тому же находится она у основания конструкции, то есть принимать участие в работе обязана.

В наличии шесть удвоенных «фаз» для нужд напряжения CPU, ещё одна пара транзисторов обеспечивает напряжением System Agent (CPU SA Voltage), для неё установили дроссель старого образца, с символами «Ti». Представленные транзисторы изготовлены на мощностях ON Semiconductor, это модели NTMFS4C029N и NTMFS4C024N. IR35201 от Infineon выполняет роль основного ШИМ-контроллера. Внешние драйверы в числе шести штук распаяны на тыльной стороне платы, их модели — IR3598. Снова отмечу, функционирование iGPU на этой плате не предусмотрено.

Лишь один из всех транзисторов оказался не полностью покрытым, все остальные контактируют через термопрокладку чёрного цвета с поверхностью радиатора без проблем. Для хаба неожиданно привлекли пасту.

Ввиду отсутствия видеопортов, у инженеров не возникло проблем с обильным оснащением задней панели разномастными выходами USB. Стойка для кабельного сетевого подключения в процессе работы будет светиться красным оттенком. Звуковые порты позолочены. Посетовать можно на отсутствие PS/2, хотя для современного ПК это недочётом назвать трудно.

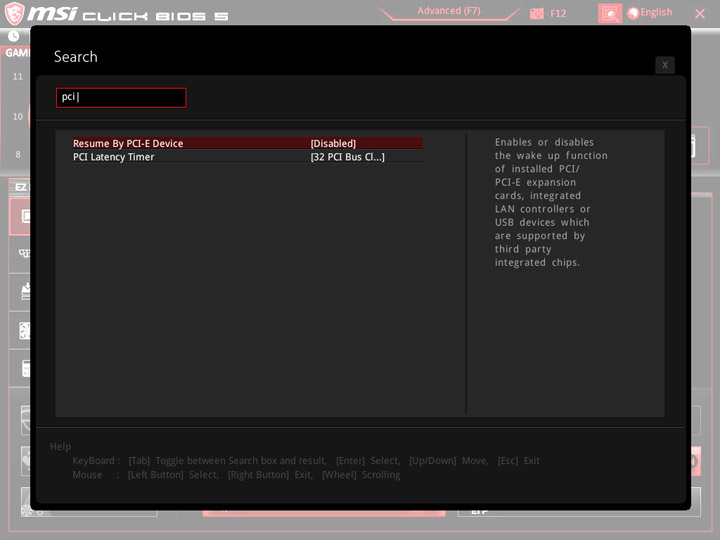

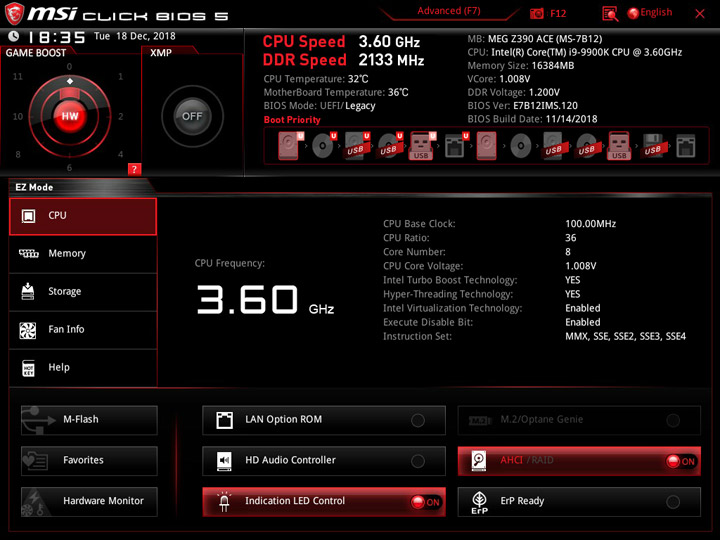

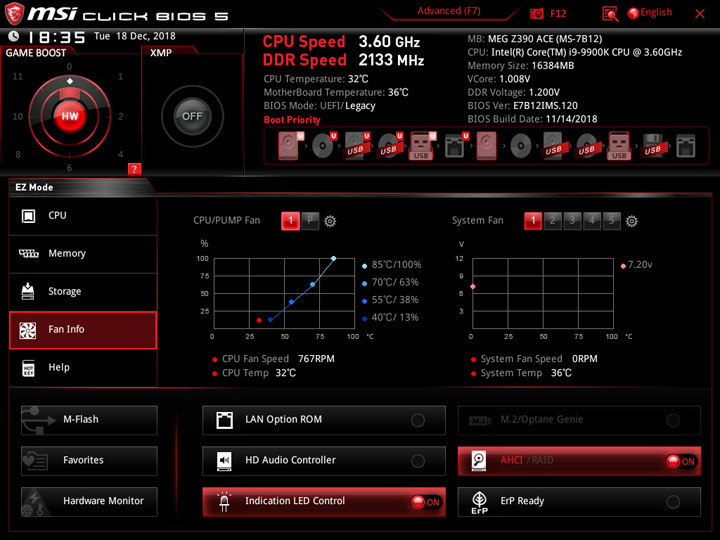

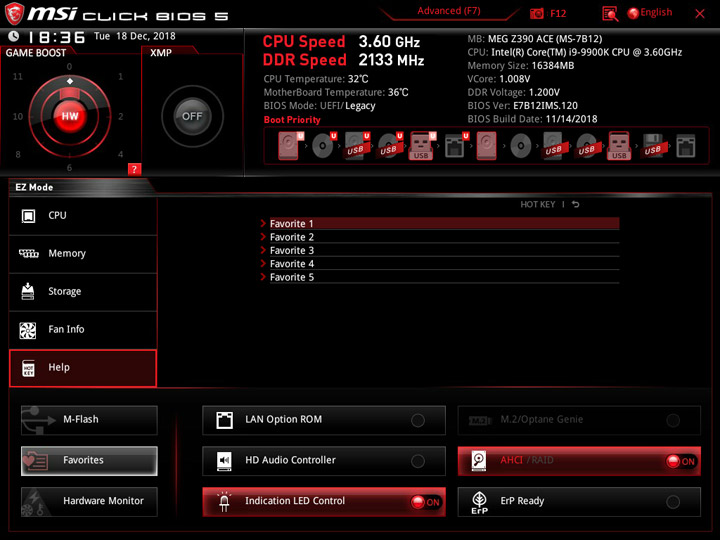

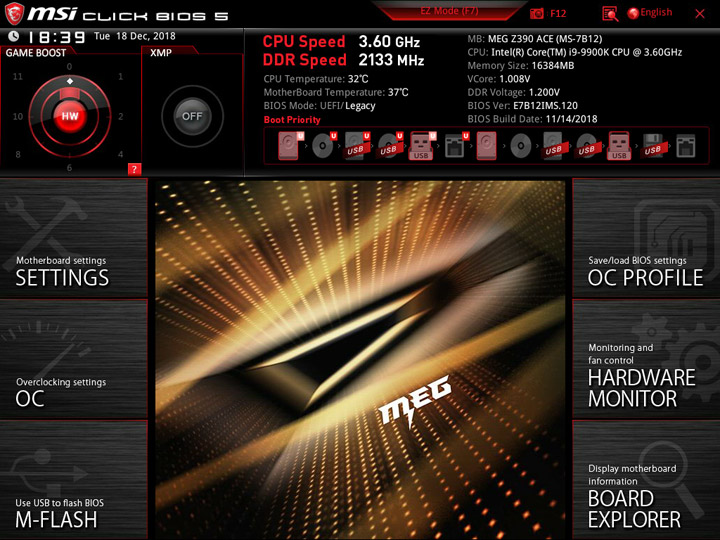

Возможности UEFI

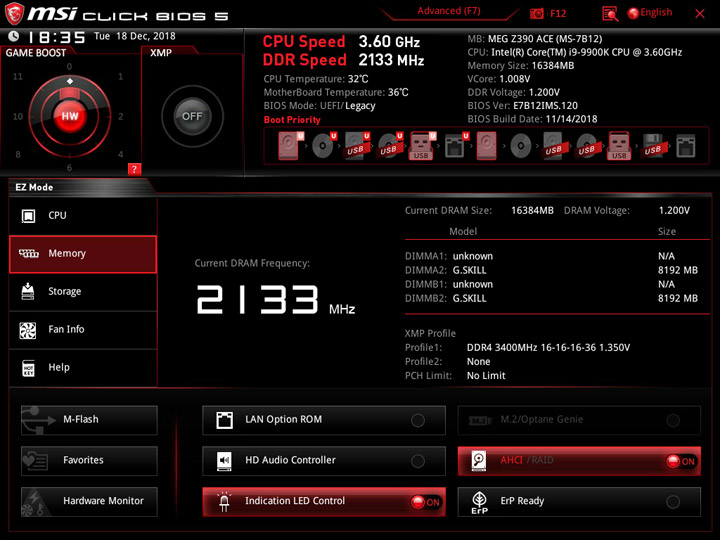

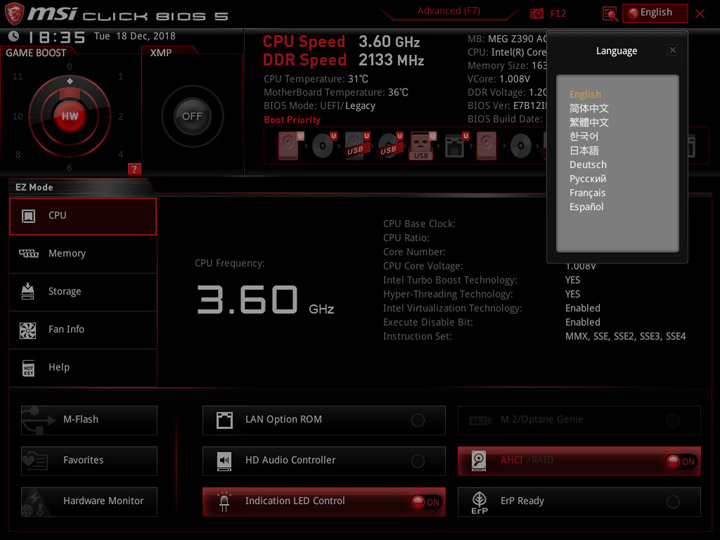

Специалистами MSI для обновления прошивки заготовлена встроенная в UEFI утилита M-Flash. Тестируемая плата оказалась снабжена последней версией, сперва рассмотрим упрощённый режим взаимодействия Ez Mode. Уже тут можно использовать фирменные технологии по разгону системы — Game Boost и XMP. Есть поиск по пунктам меню. В наличии русскоязычный интерфейс. В центре экрана собрана информация о системных компонентах. Для ускоренного доступа допускается формировать списки избранных пунктов.

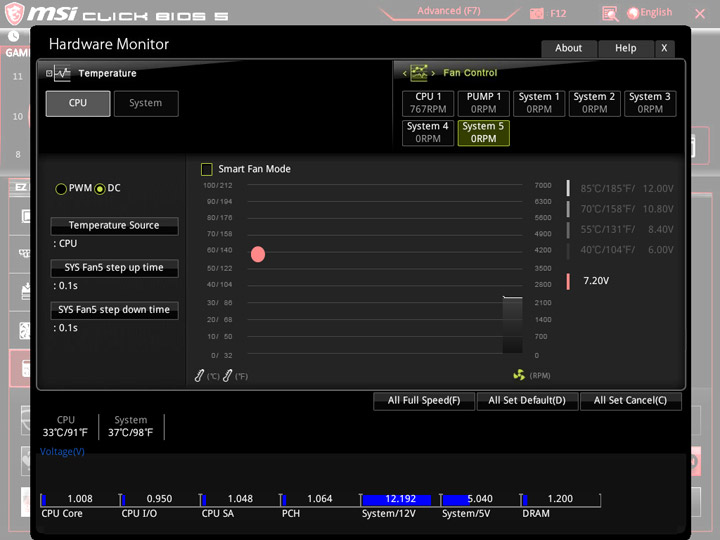

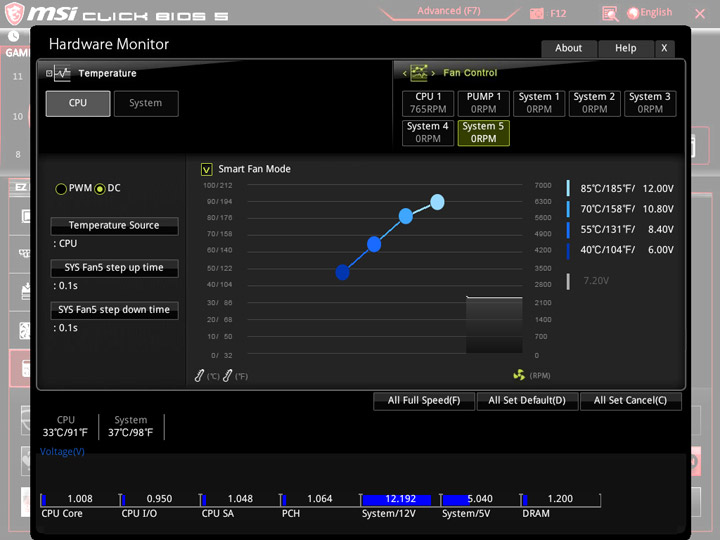

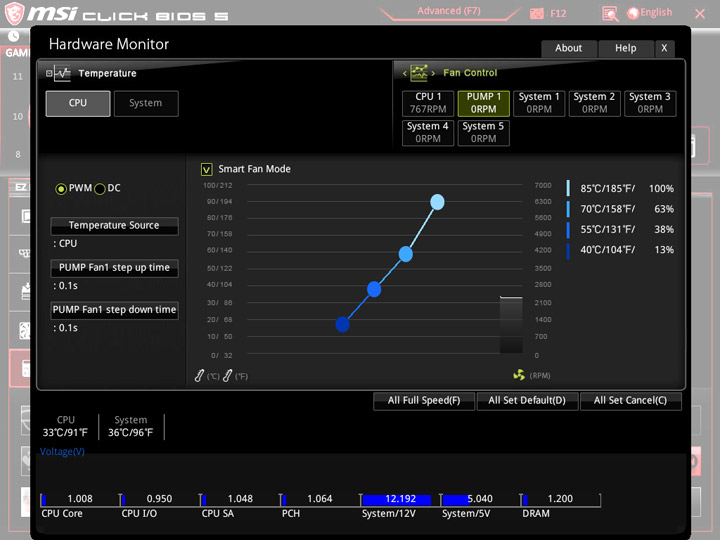

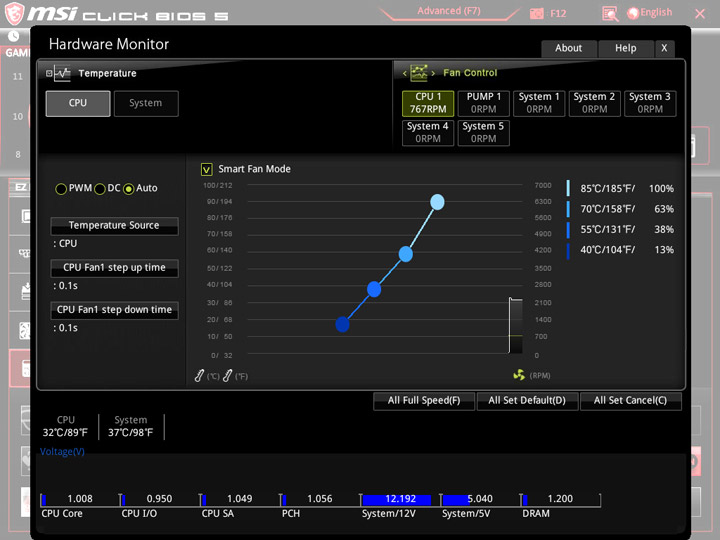

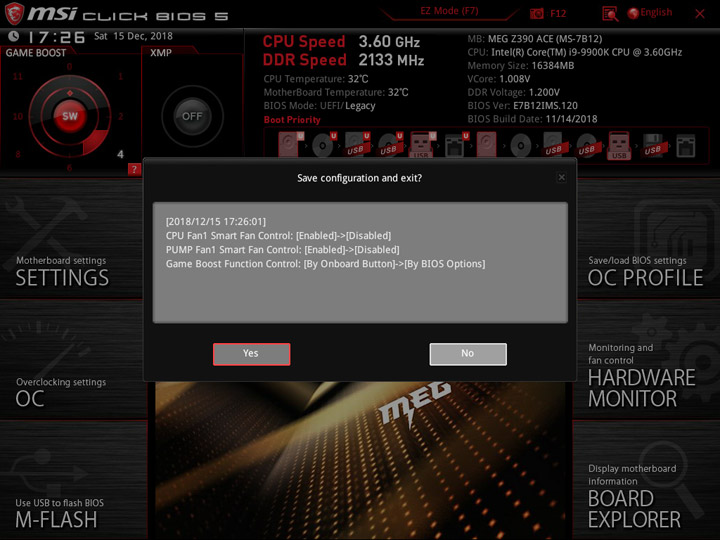

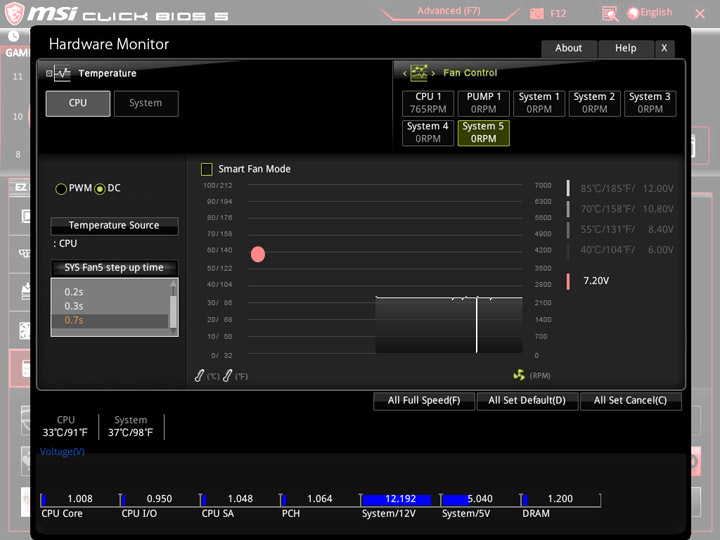

На каждой контактной площадке для вентилятора (или помпы) предусмотрено оба типа снижения частоты вращения. В наличии будут две температурные отметки на роль опорного параметра. Можно использовать функцию, настроенную по своему предпочтению, либо упрощённый способ фиксации оборотов на единой отметке.

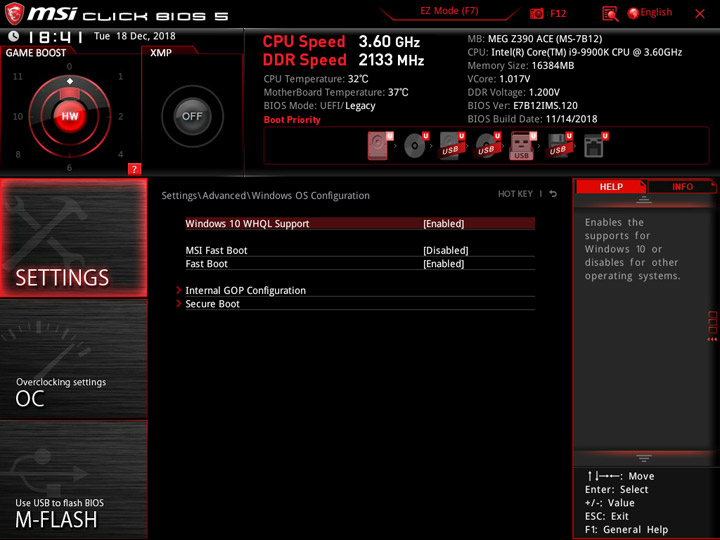

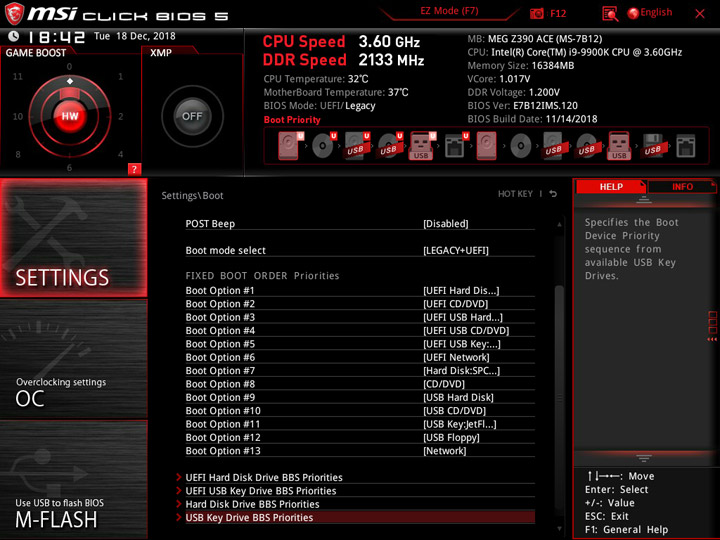

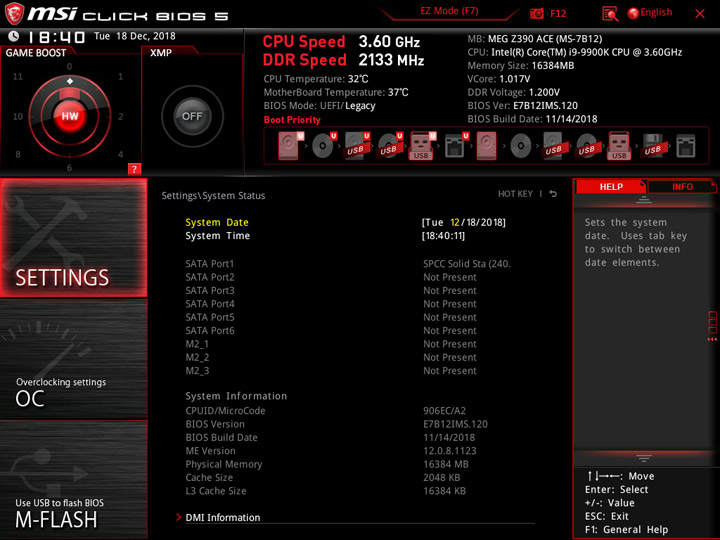

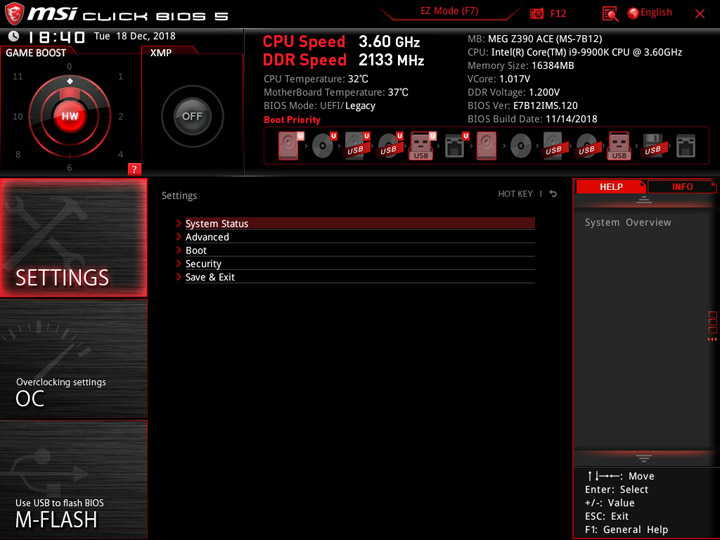

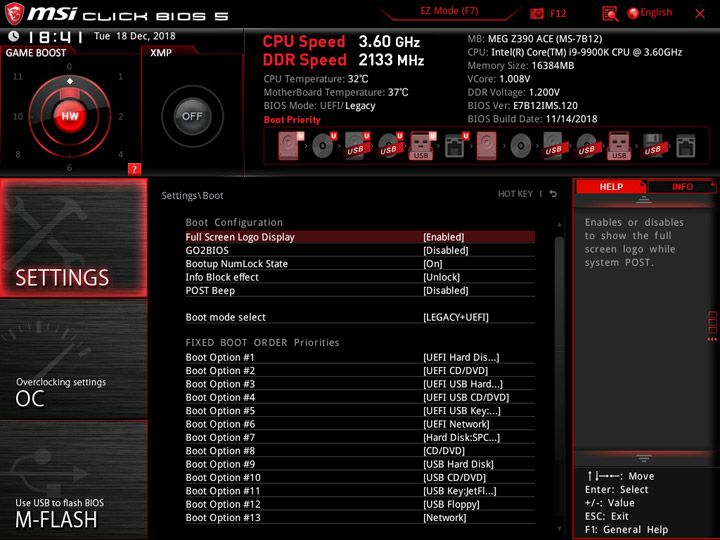

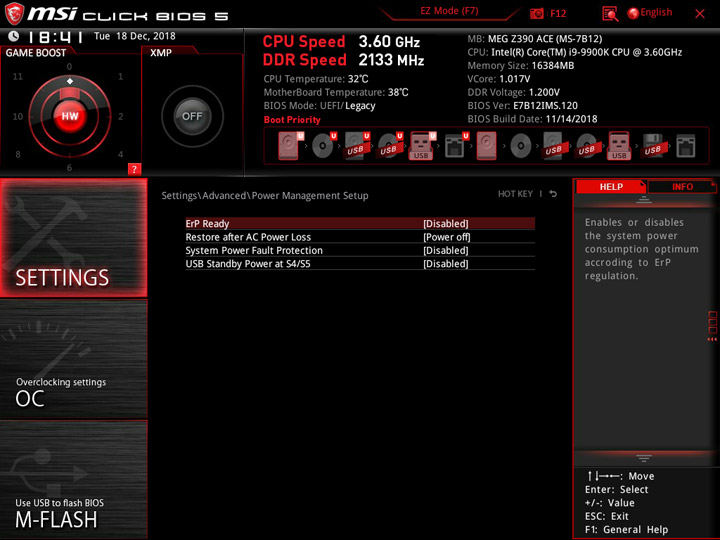

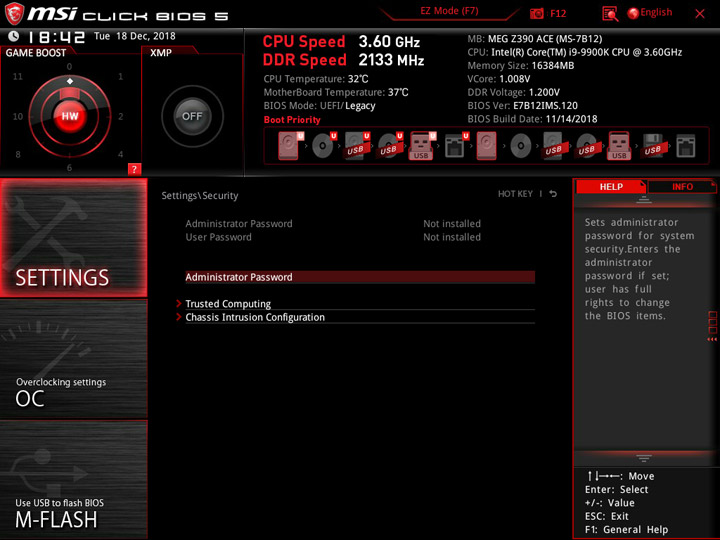

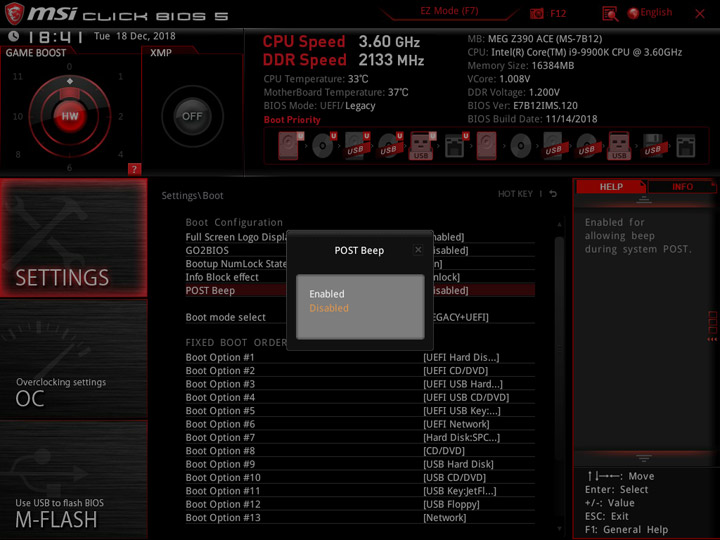

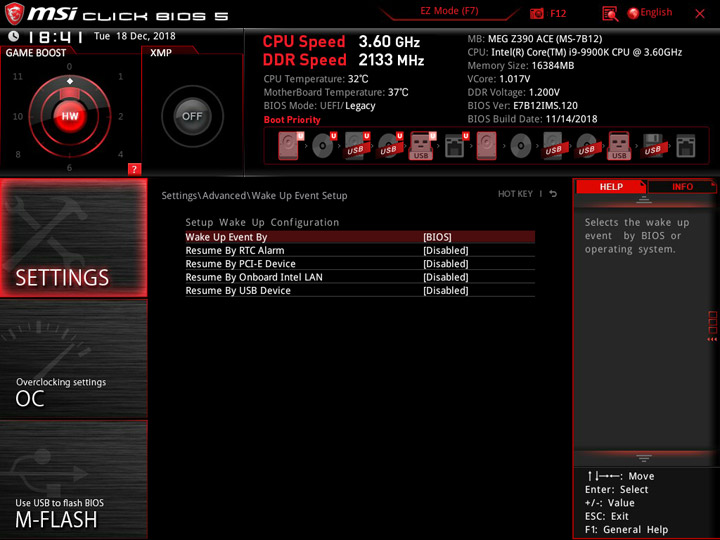

Общая структура расширенного меню неизменна относительно прошлых поколений продуктов компании.

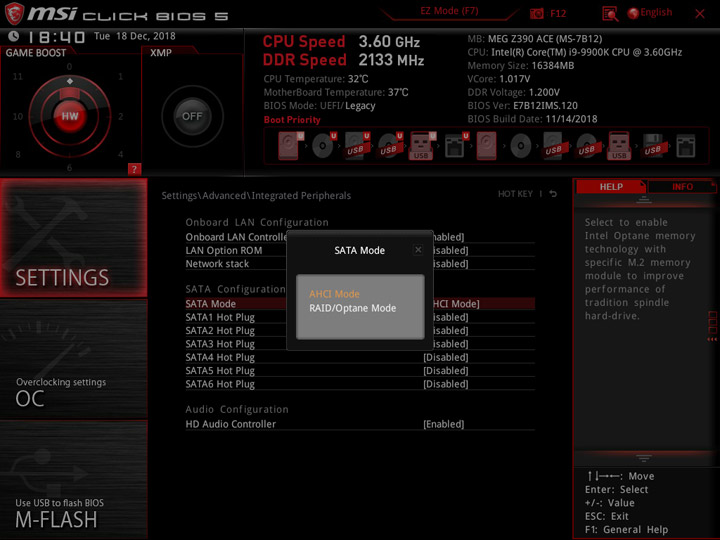

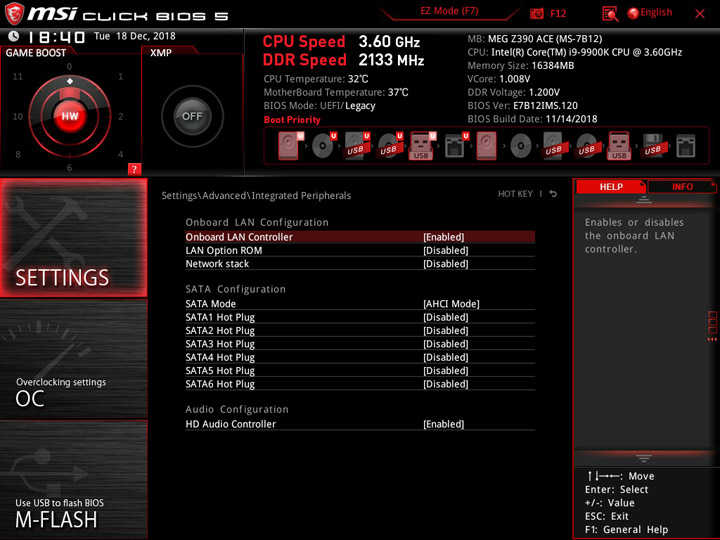

Среди настройки периферии нет варианта упрощённой работы с подсветкой, все действия нужно будет производить из среды фирменного ПО.

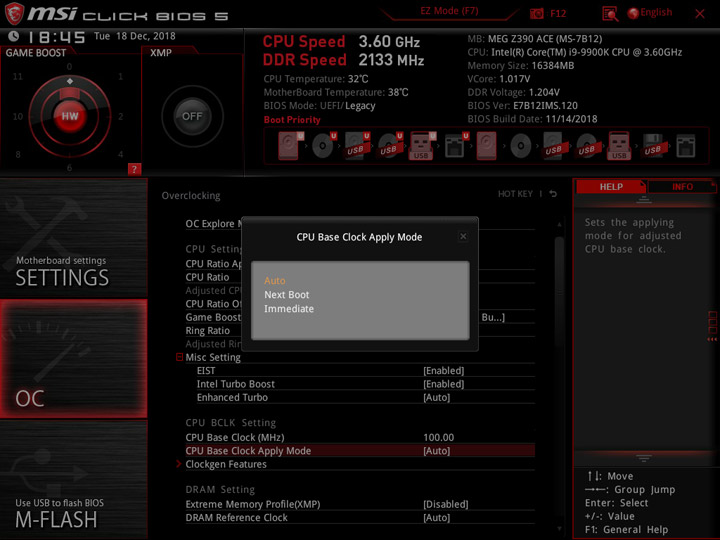

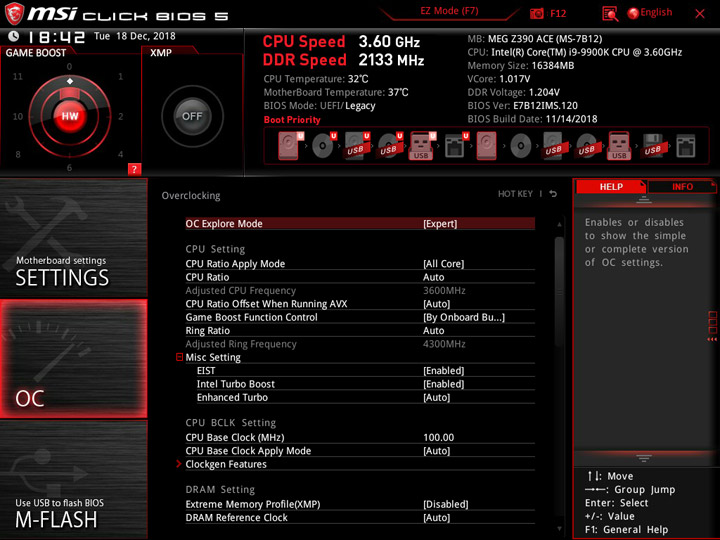

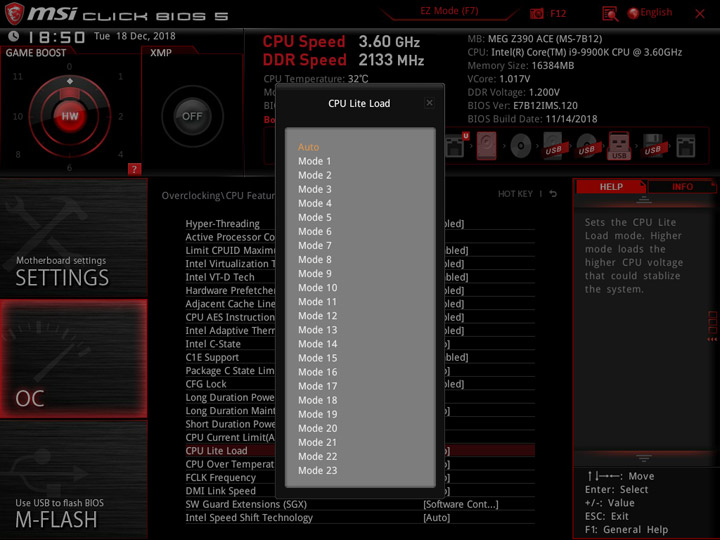

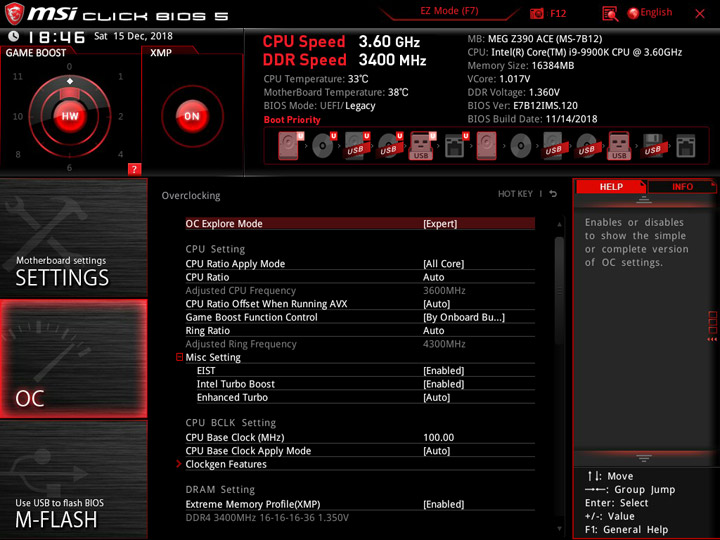

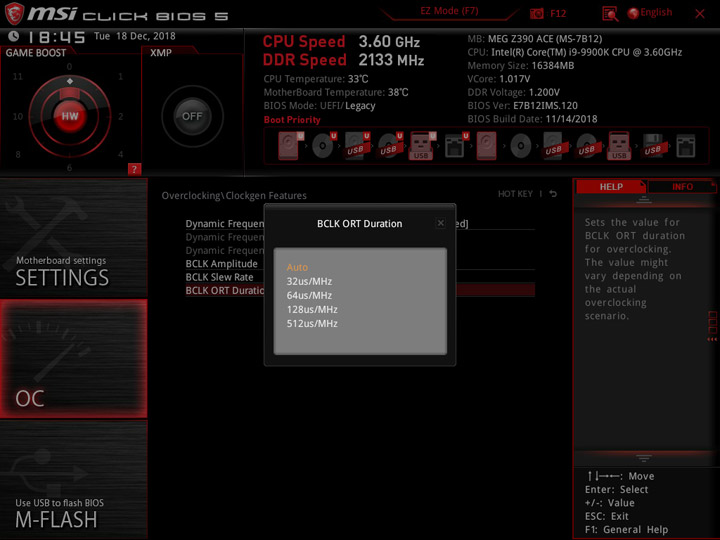

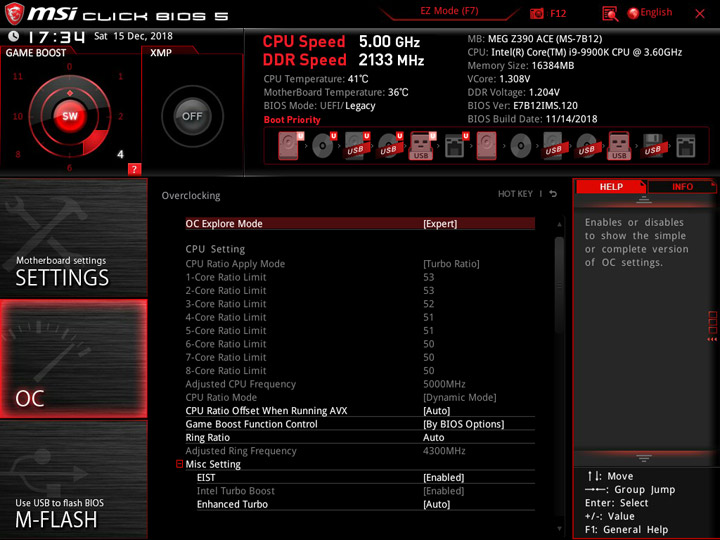

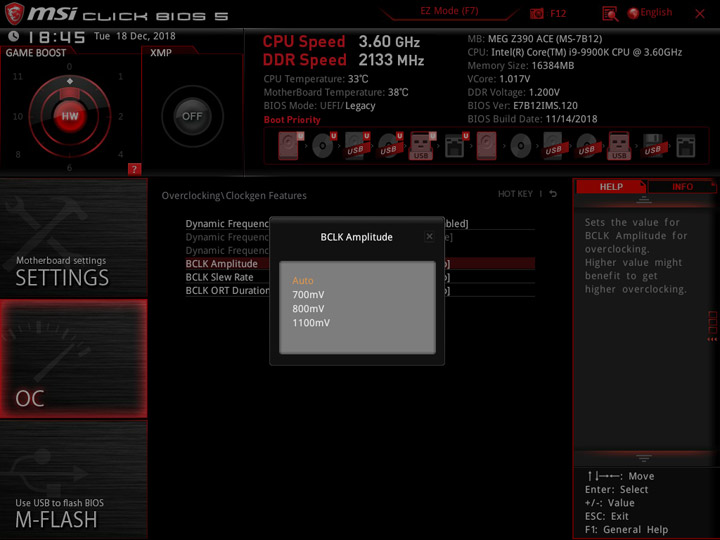

Меню OC содержит обычный и экспертный режим работы с настройками, последний включает ряд пунктов второстепенного значения, необходимых лишь для очень глубоких бенч-экспериментов.

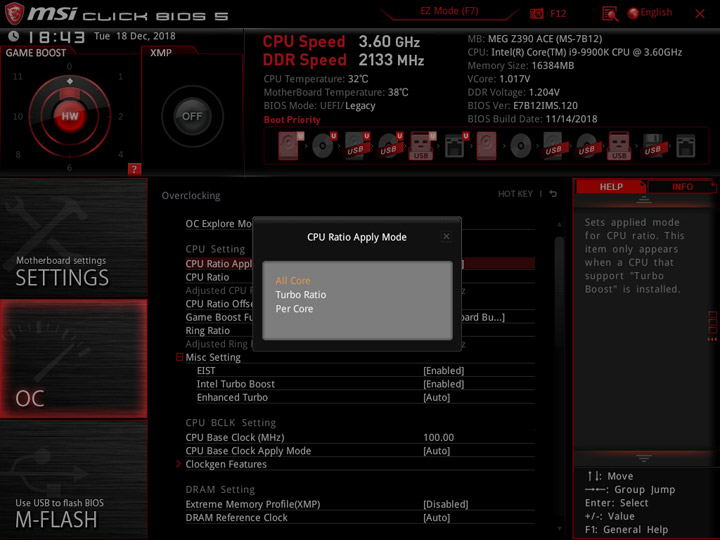

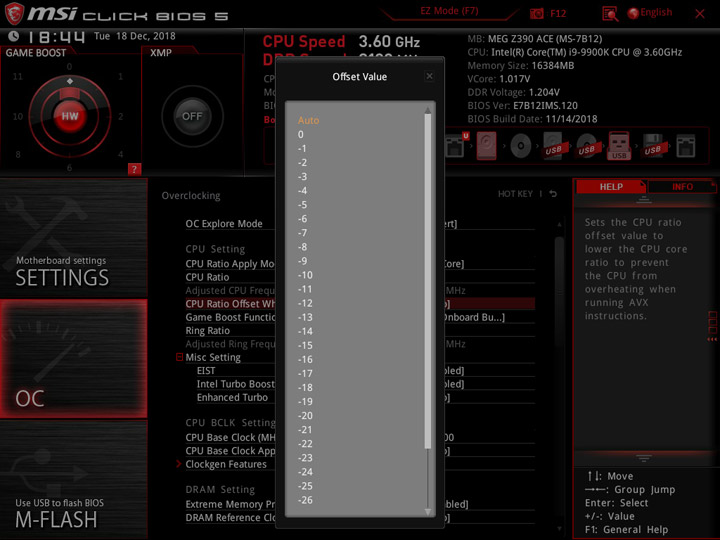

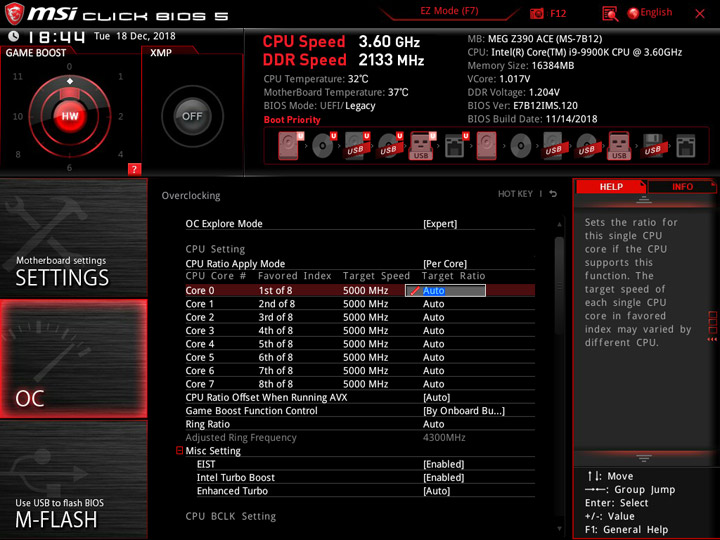

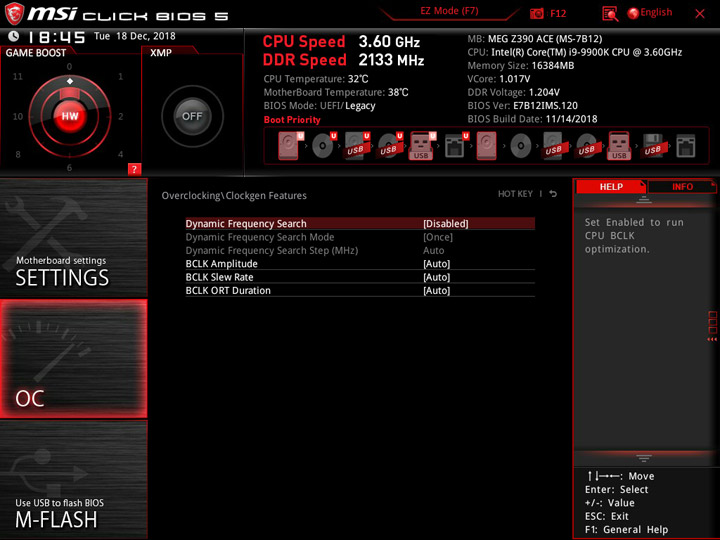

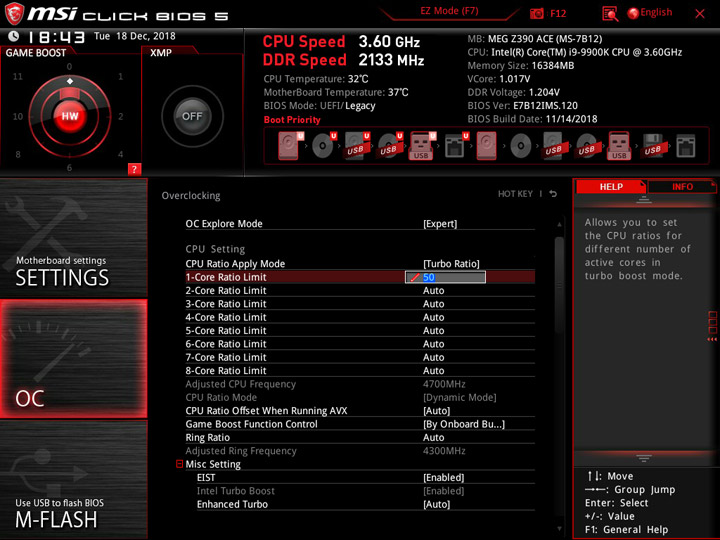

Управление частотной формулой процессора возможно по трём сценариям.

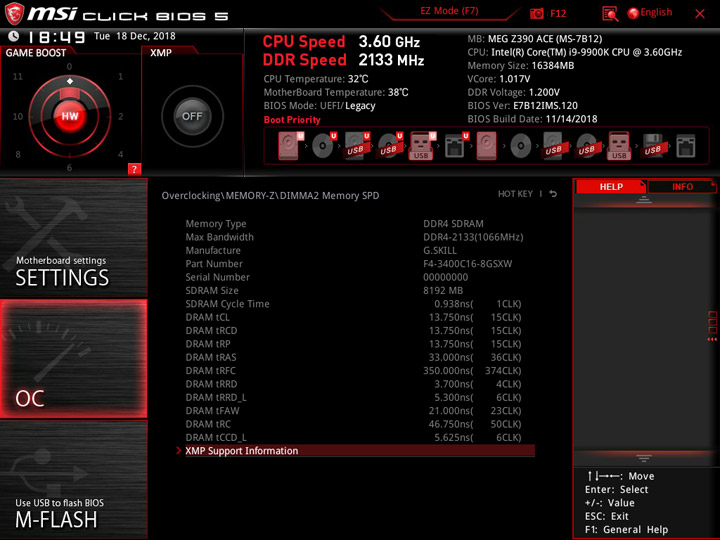

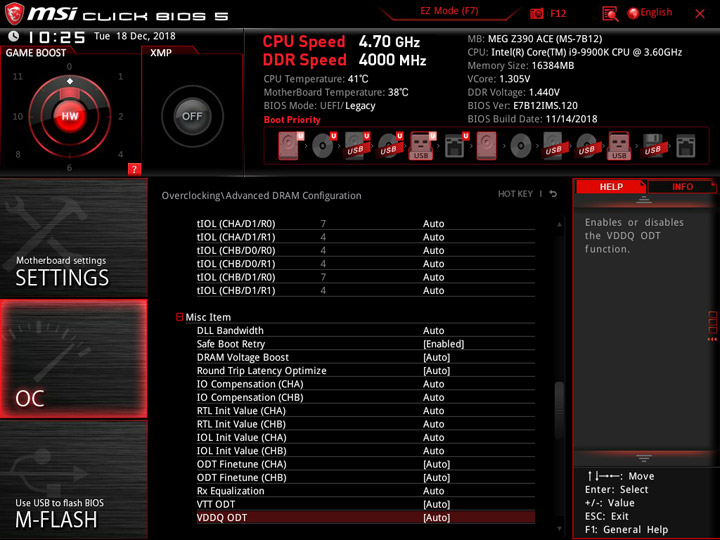

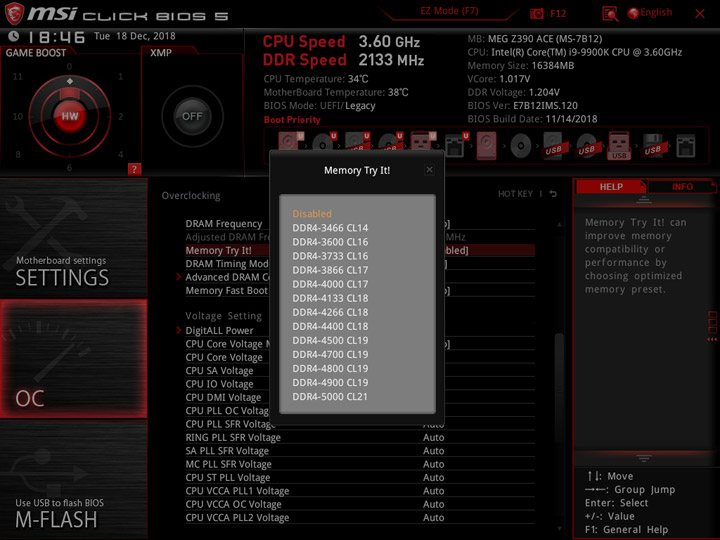

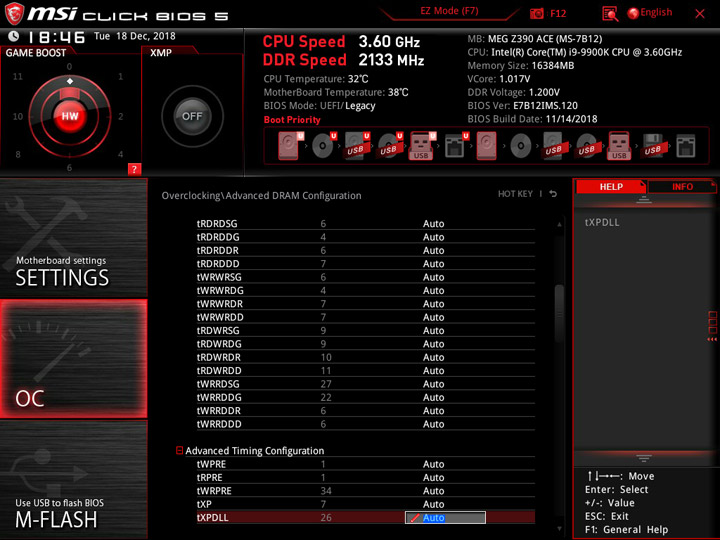

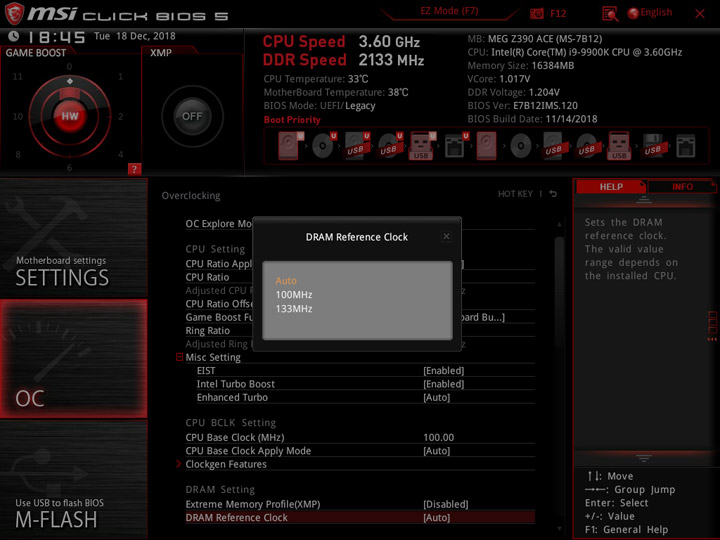

Помимо активации XMP, у памяти доступен ряд готовых преднастроек для ускоренных экспериментов с её возможностями. Собственные также не буду ограничены ввиду наличия множества пунктов меню.

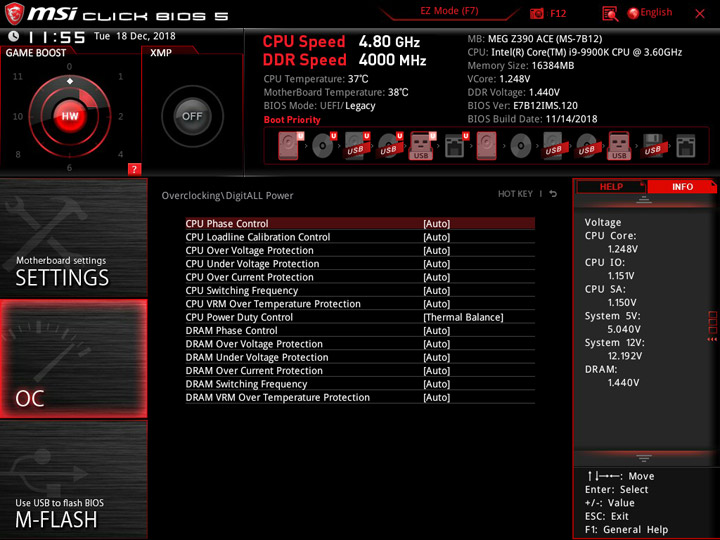

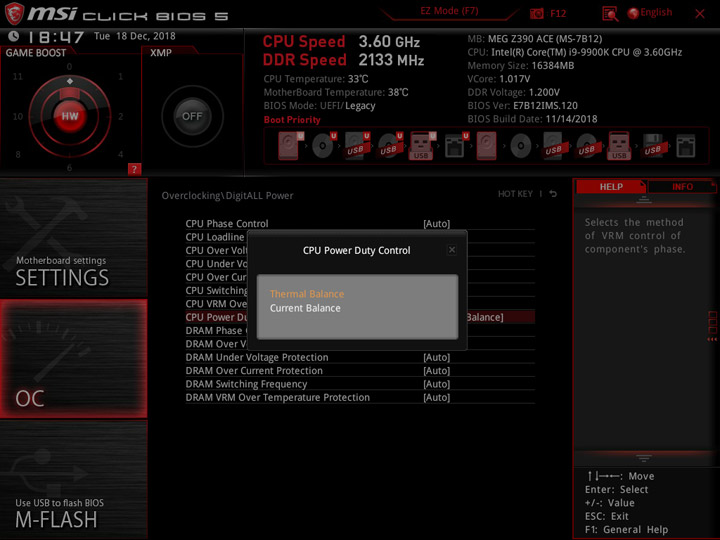

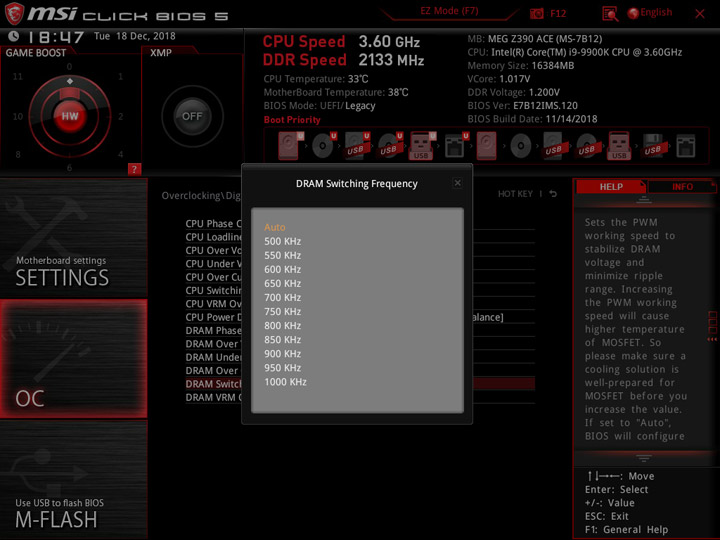

Предусмотрен ряд профилей LLC для блока VRM и смена частоты ШИМ в широких пределах, а последняя возможность есть даже для напряжения DRAM.

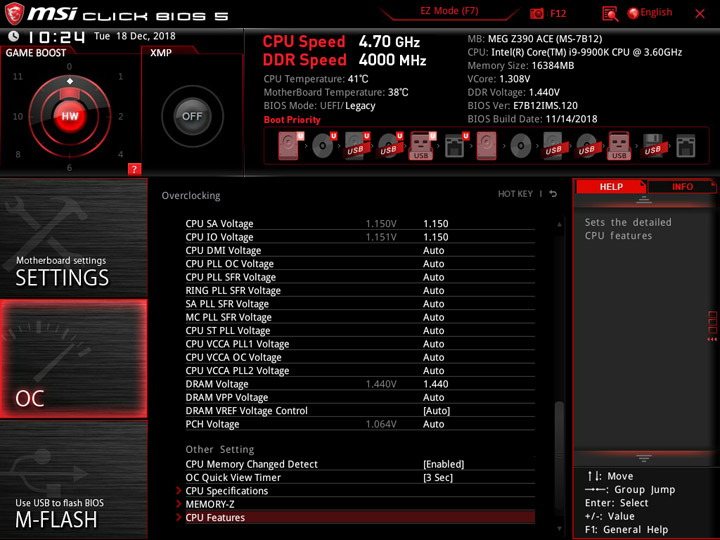

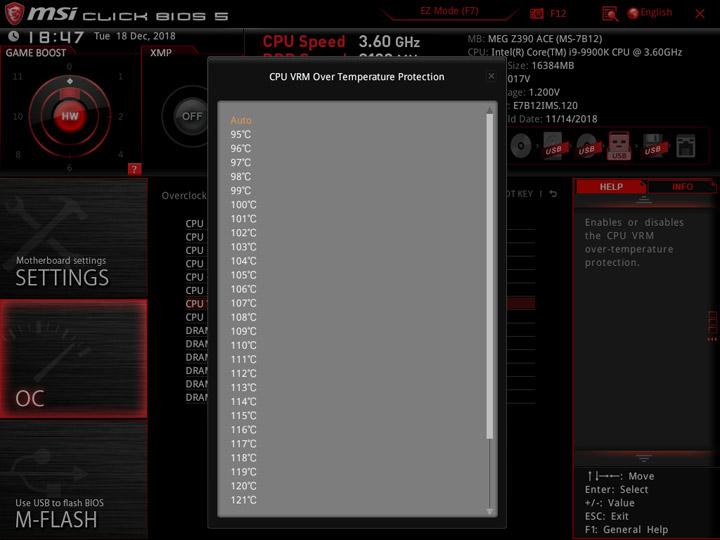

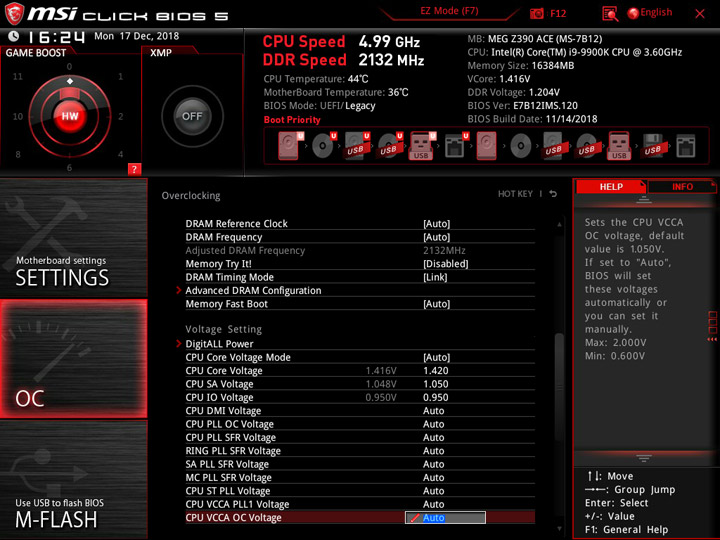

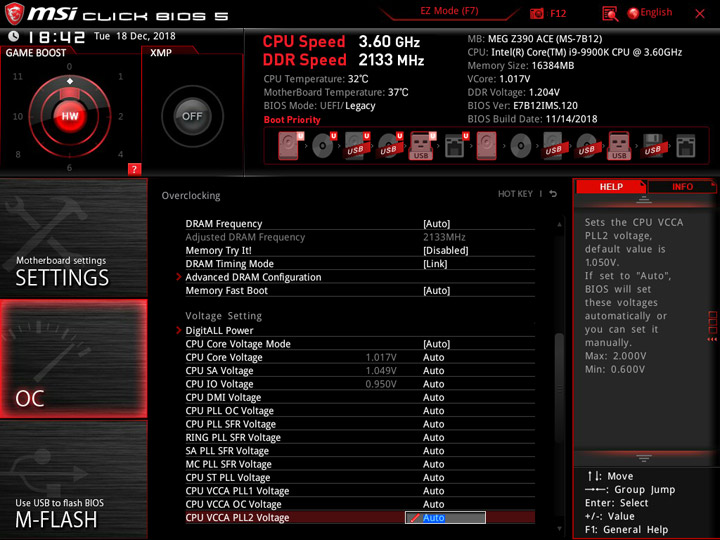

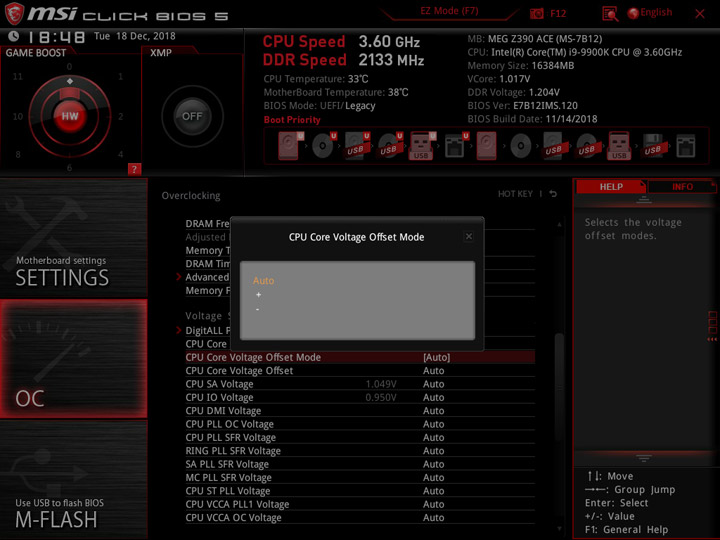

Формирование напряжения ЦП возможно несколькими способами. Верхние границы подразумевают готовность устройства к азотным экспериментам. Границу температурной защиты CPU модно как снизить, так и нарастить.

Наиболее важные переменные и их пределы указаны в таблице ниже. Никаких пунктов для iGPU в UEFI нет.

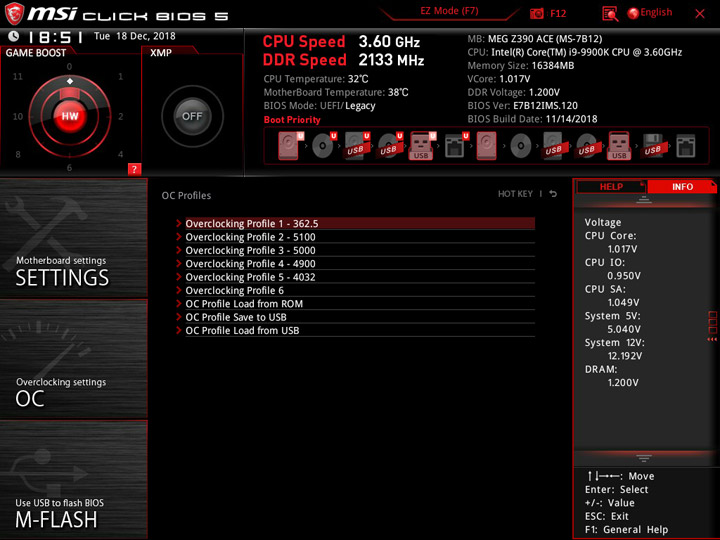

Доступна возможность хранения настроек UEFI в шести профилях на плате, либо же на внешнем носителе.

Действующие системные напряжения можно увидеть, сдвинув справочное поле справа.

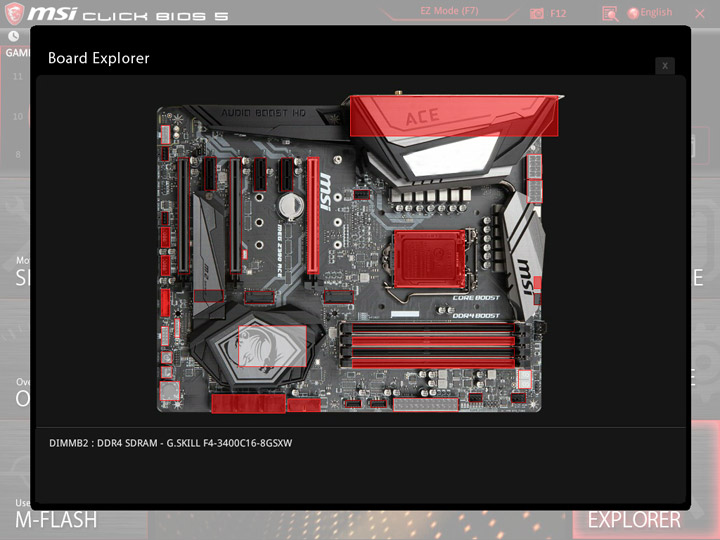

К интерактивному обозревателю оборудования, замыкающего список возможностей прошивки, вопросов не возникло.

Комплектное ПО

Силами специалистов MSI происходит постепенный переход к единому комплексу для всех наработок, имя ему Dragon Center, вместе с этим, до сих пор функционируют прежние, отдельные механизмы, потому нет разницы чем именно пользоваться на сегодняшний день — все они работоспособны. Высокий статус платы содержит специализированное дополнение под звуковой блок на плате.

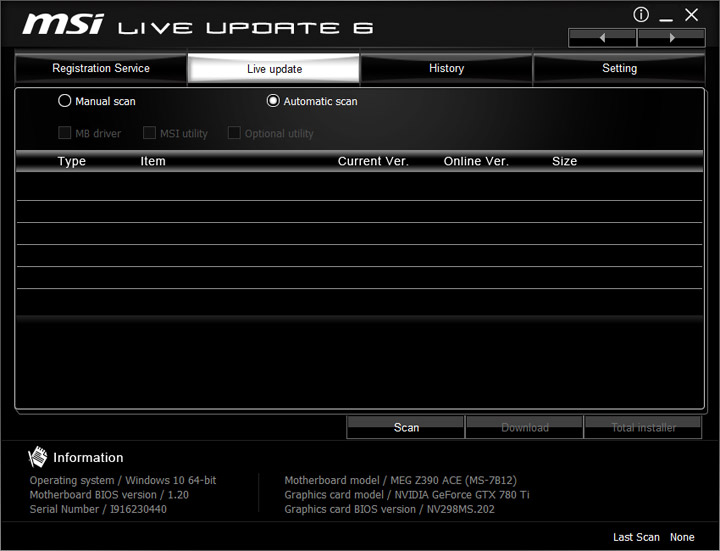

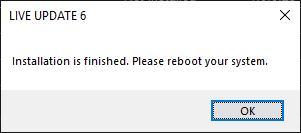

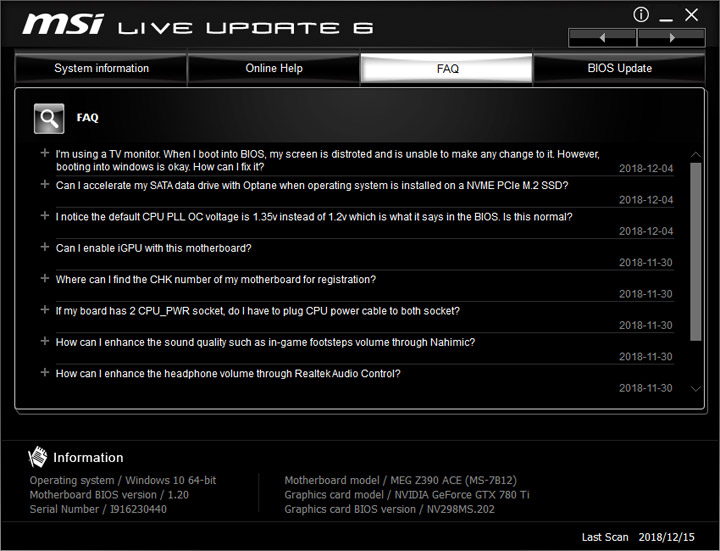

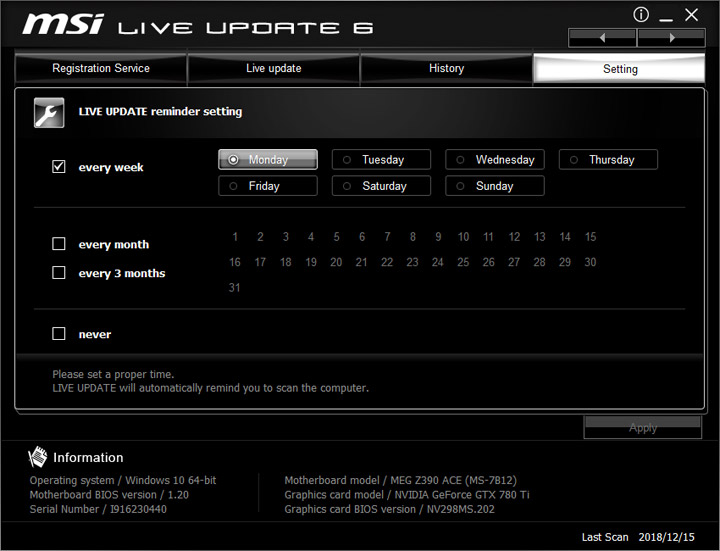

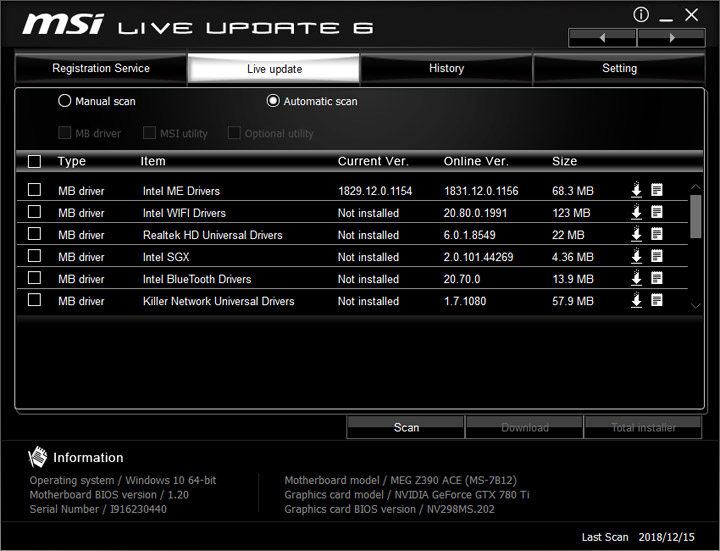

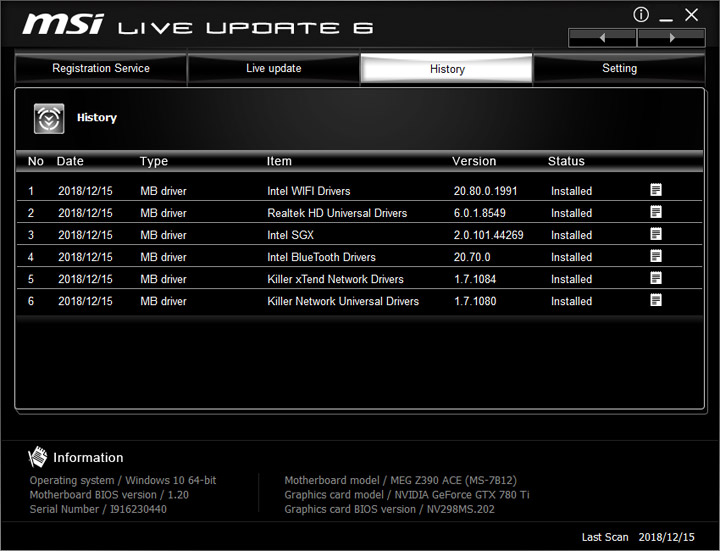

По старой привычке, знакомство с продуктовой линейкой утилит (и драйверов) я начинал с Live Update 6. Установка и обновление драйверов и некоторой части ПО стали беспроблемными.

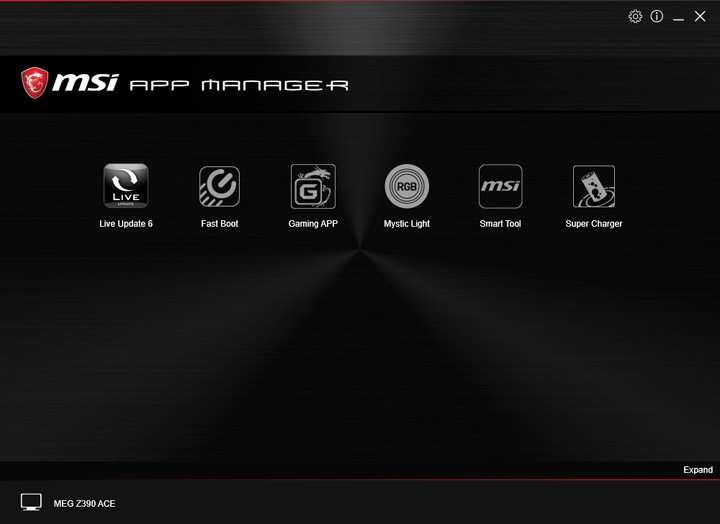

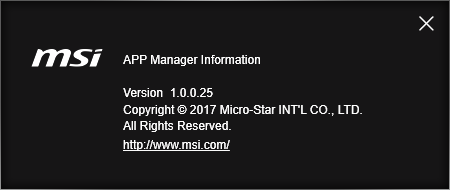

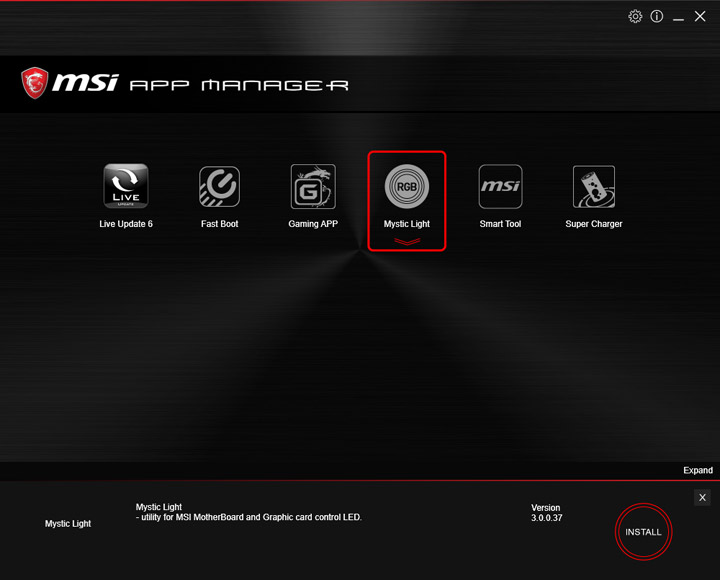

App Manager уже утратил статус единой оболочки для поиска, установки и запуска нужных фирменных утилит, но всё же часть из них была доступной и здесь.

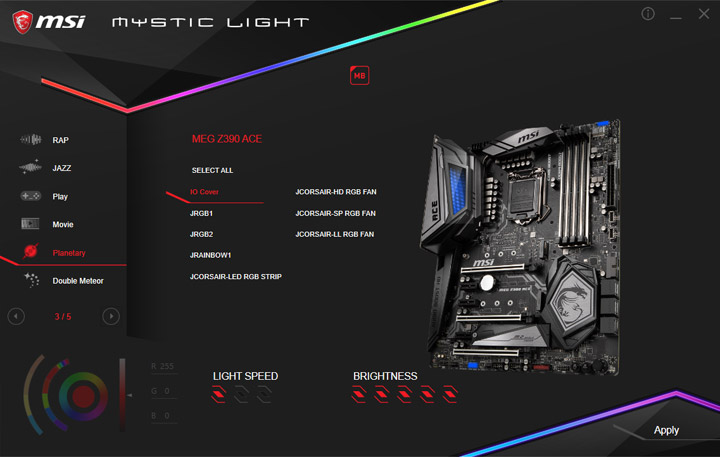

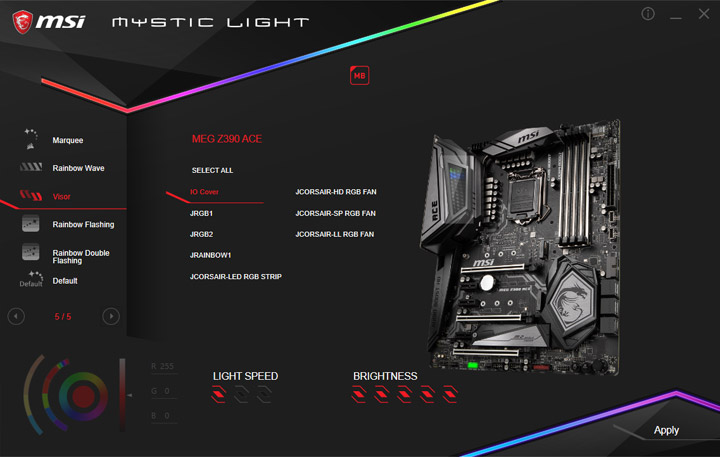

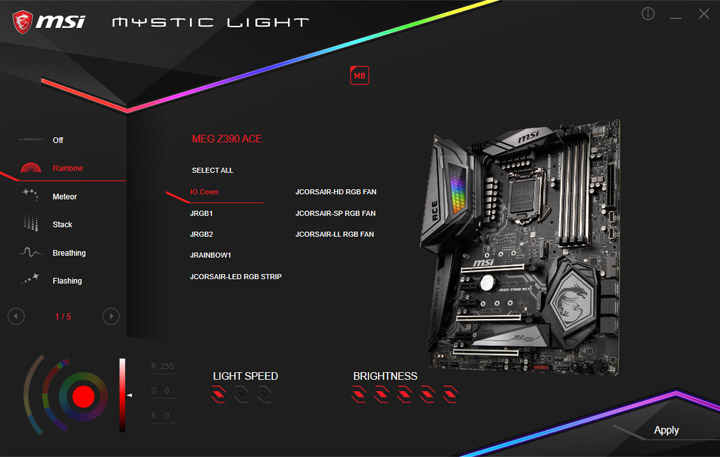

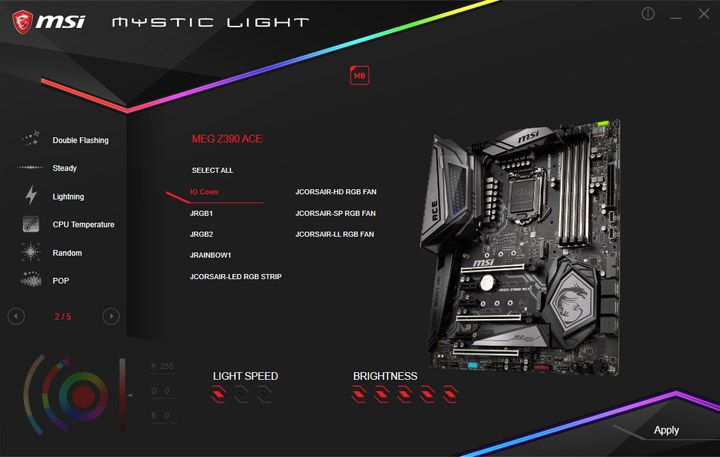

Mystic Light свежей, третьей версии предоставит доступ к системе иллюминации на устройстве и к другому оборудованию (при его наличии). Поддерживаются фирменные адресные ленты Corsair, количество эффектов будет напрямую зависеть от технологической готовности источников свечения к их обработке.

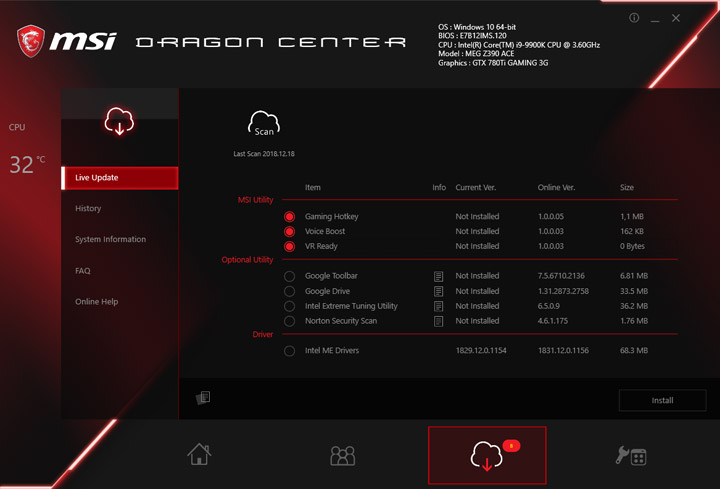

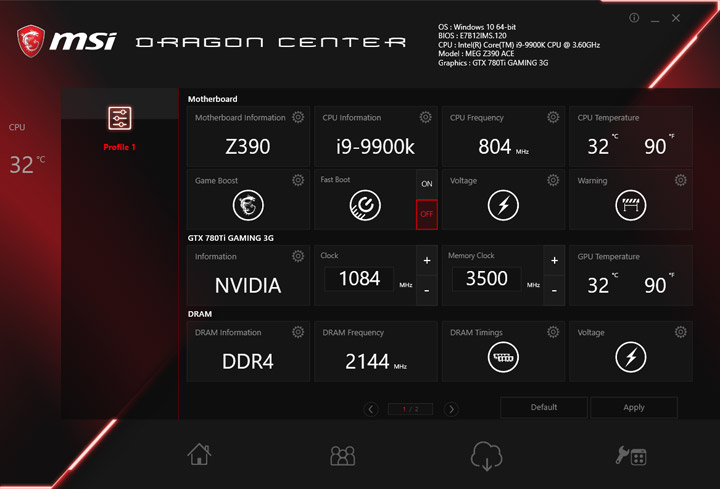

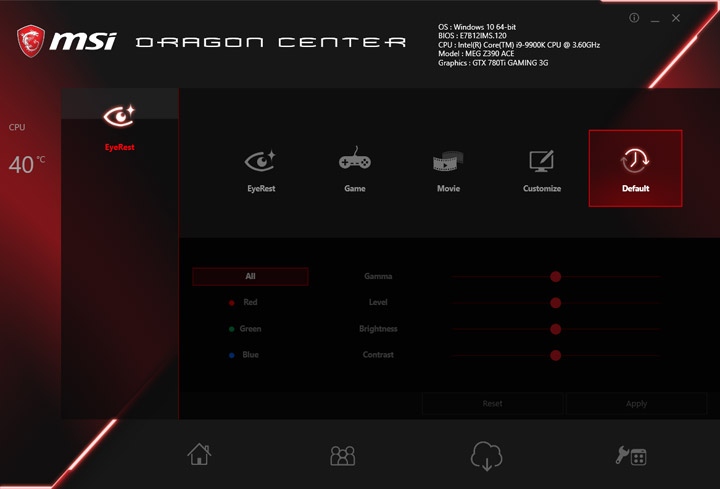

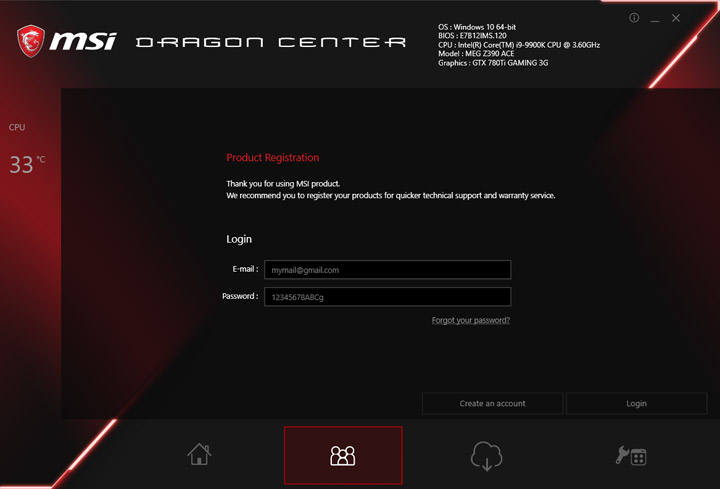

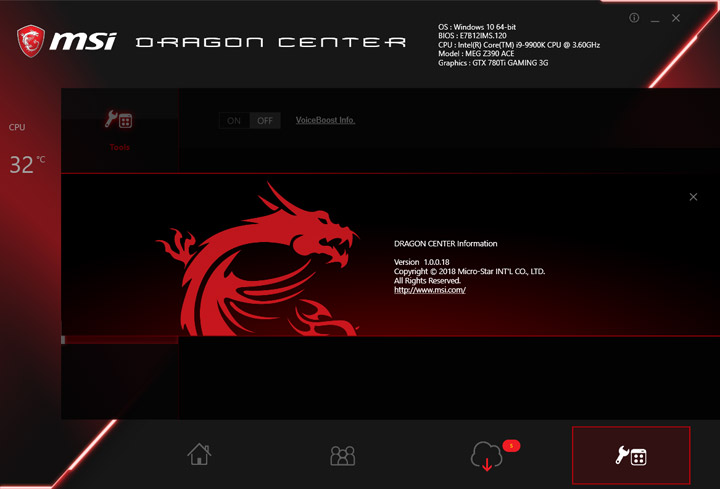

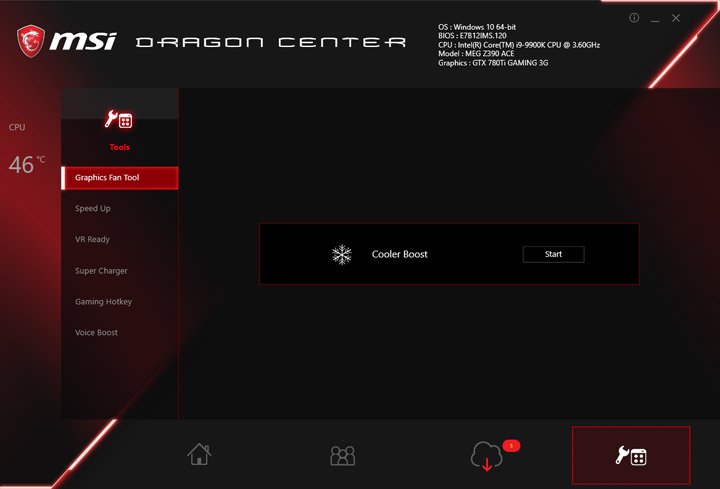

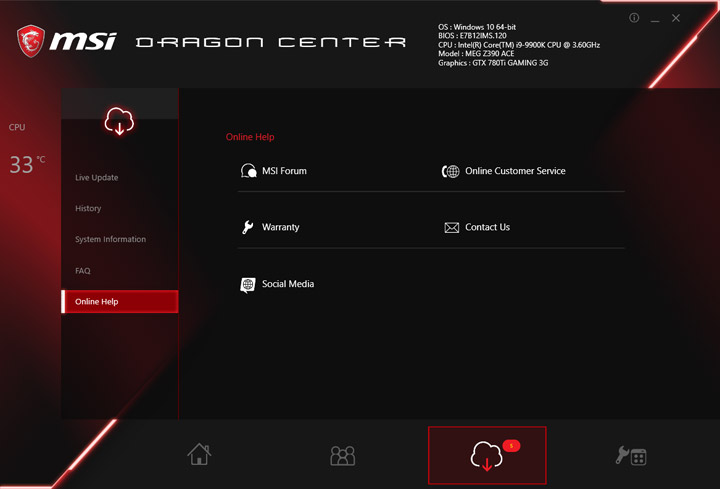

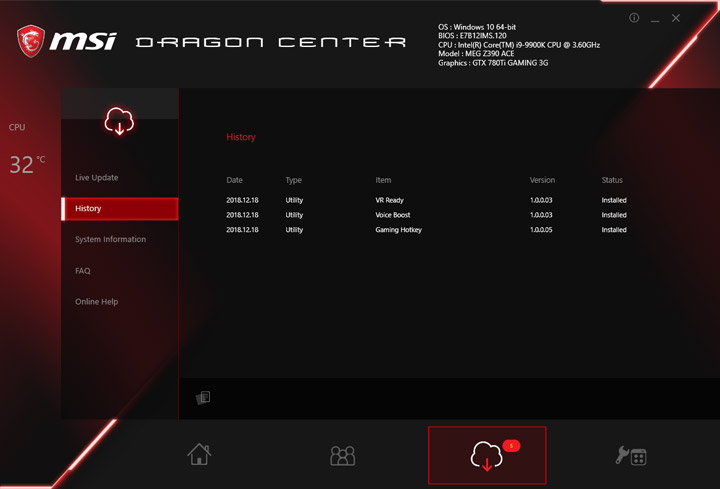

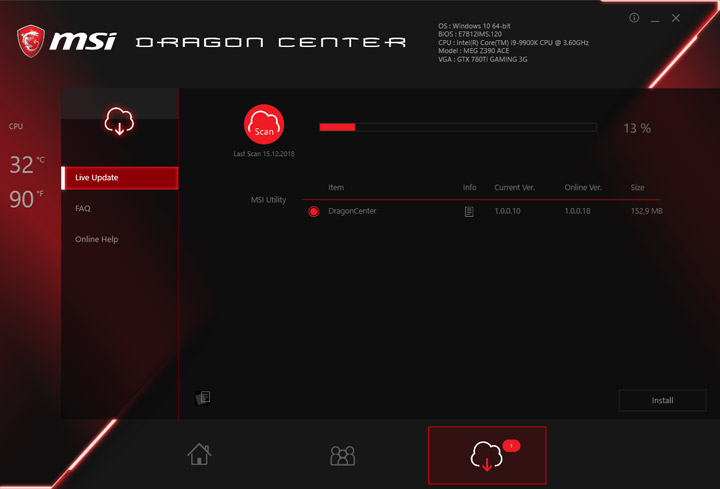

Буквально на глазах образ и возможности Dragon Center меняются, после изучения свежих сборок.

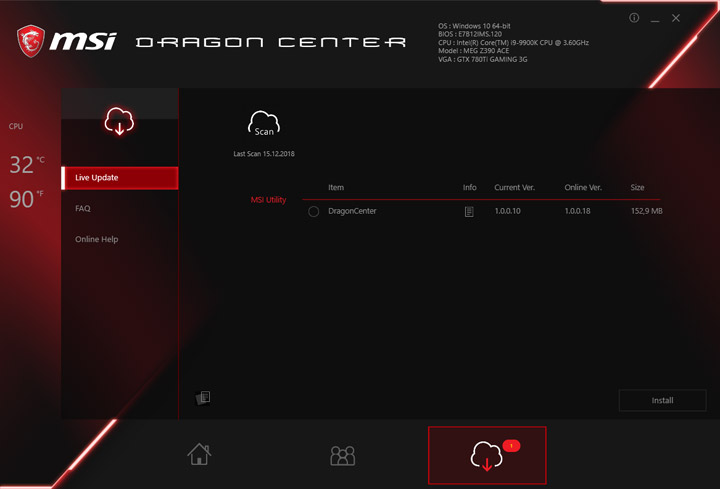

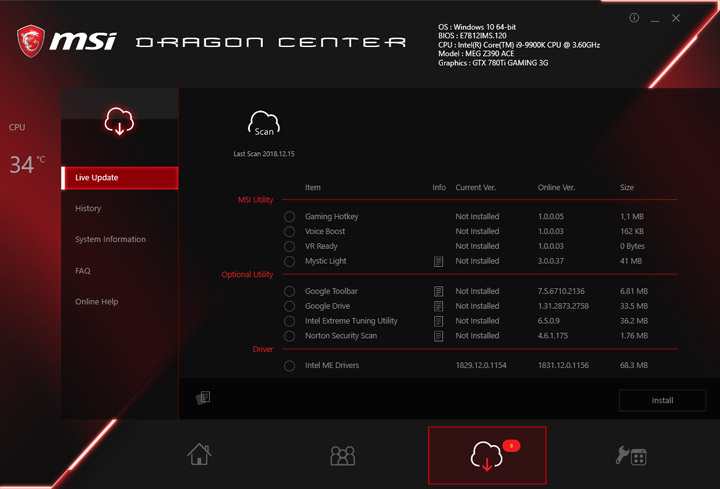

Механизм поиска, загрузки и обновления субмодулей работает без проблем. Их перечь достаточно широк.

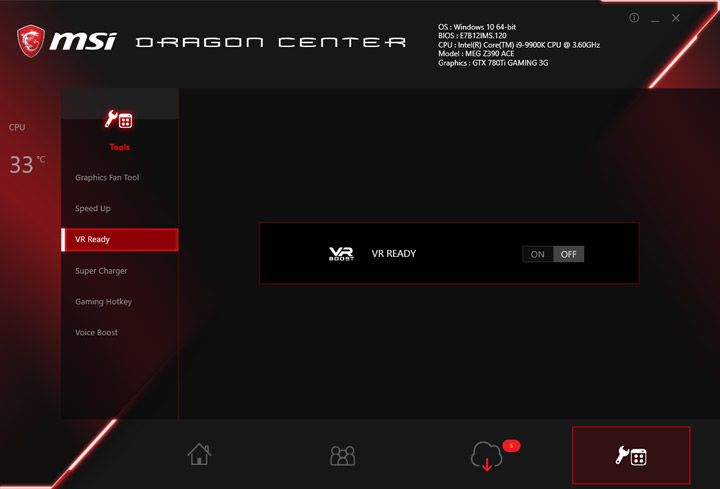

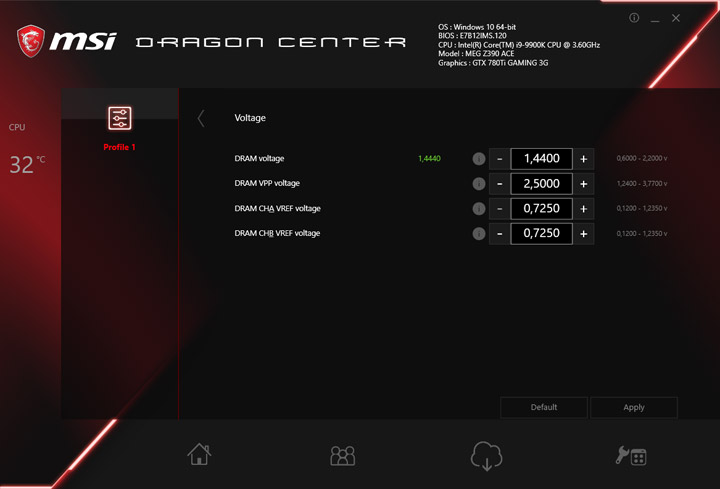

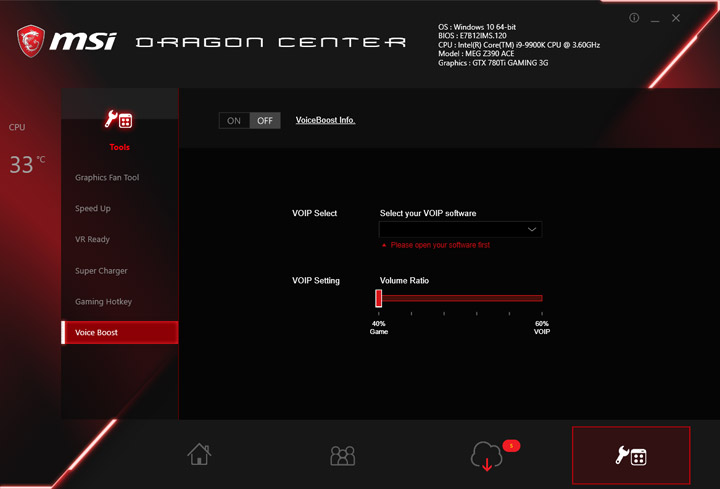

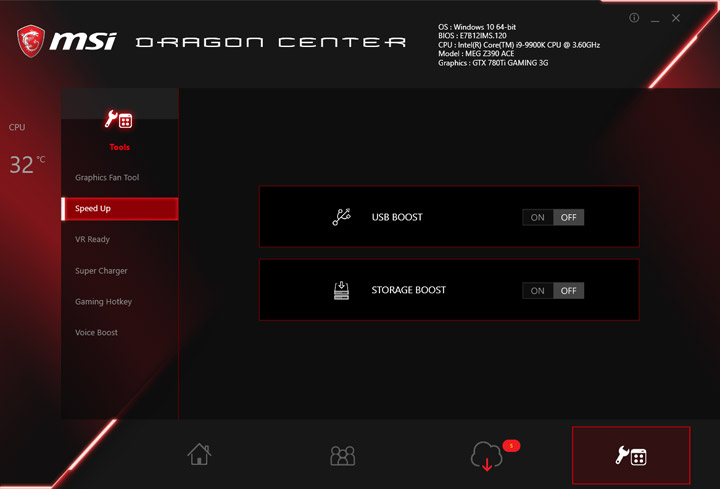

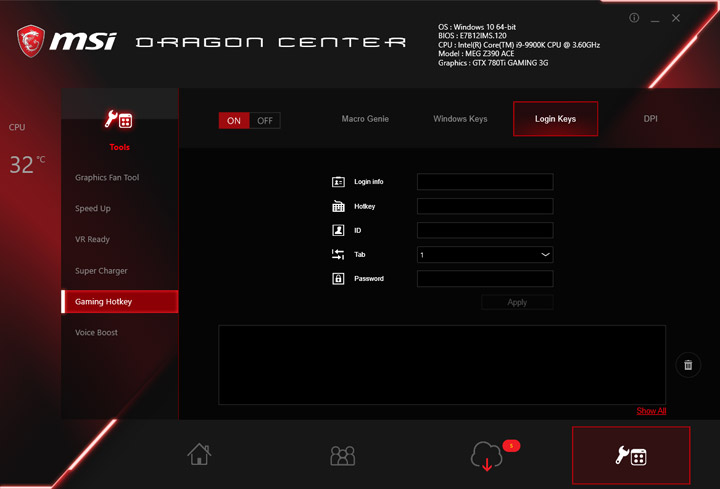

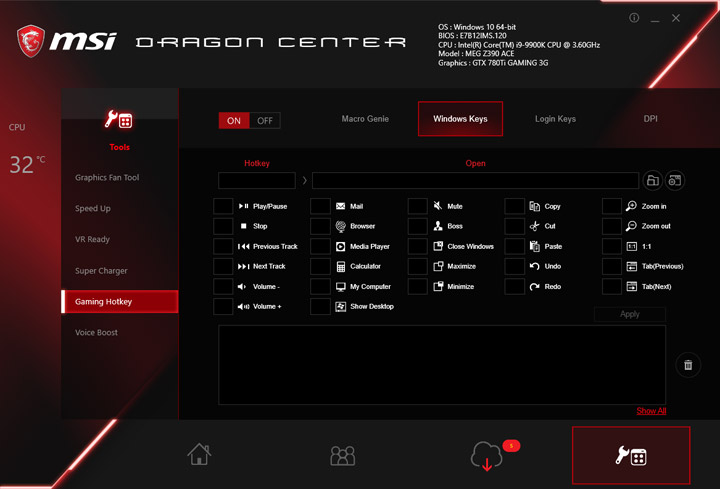

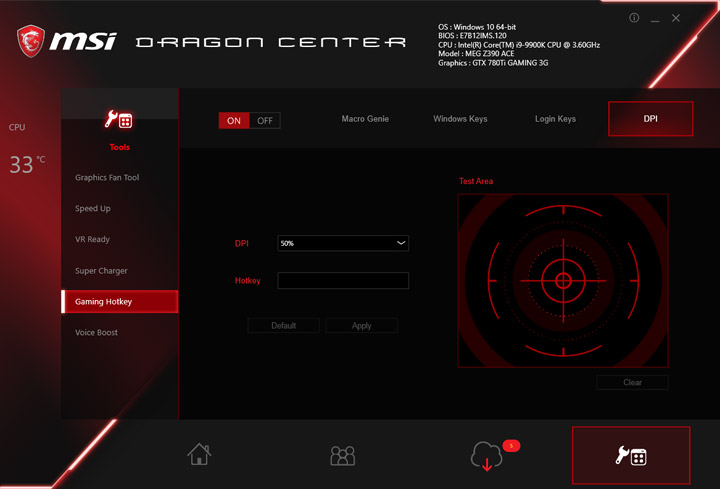

Многие из «кнопочных» механизмов прежде были доступны в отдельных Gaming App или X Boost.

На первый взгляд, «оптимизатор» (Gaming Mode) под игровой процесс теперь затрагивает большее число системных ресурсов.

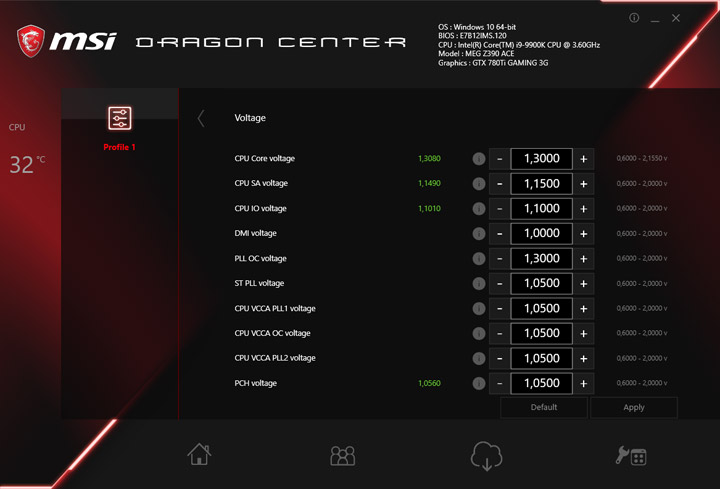

Есть два полностью настраиваемых профиля режима функционирования системы, помимо двух готовых, фирменных. Используя подменю настройки, вышло управлять частью системных напряжений «на лету», что поможет в процессе поиска желаемого режима её работы (или отдельного компонента, например, ОЗУ).

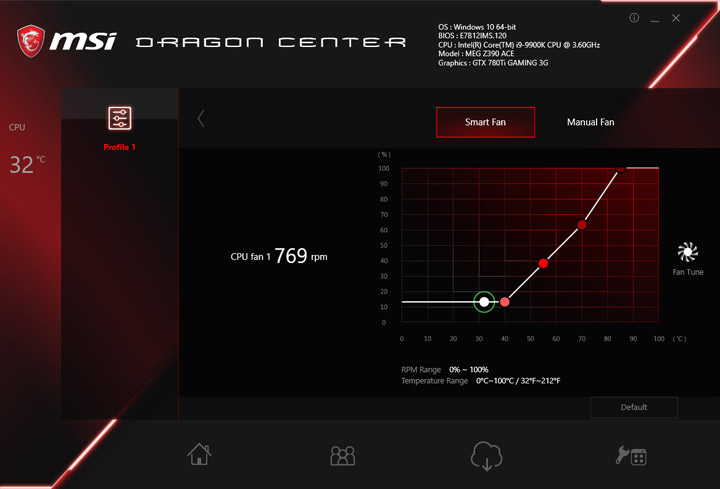

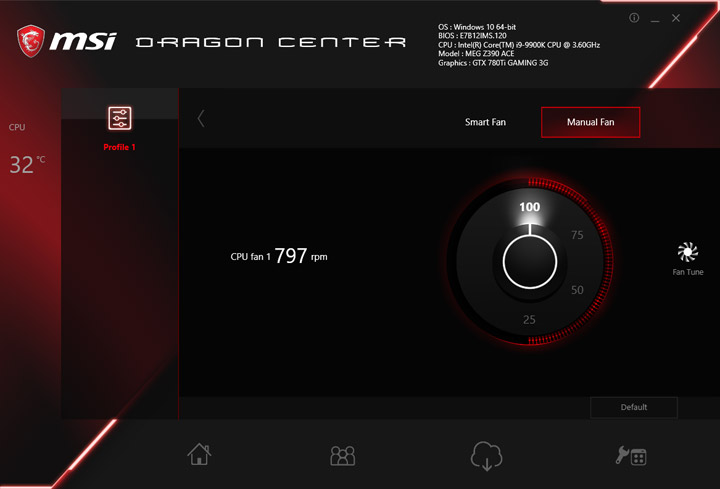

Парадокс, но переработанная версия ПО не расширила доступа к режимам функционирования систем охлаждения. До сих пор механизмы в UEFI выглядят более гибкими. Калибровка устройств тут работает в автоматическом режиме, не обременяя пользователей дополнительной информацией, корректировка схемы понижения частоты вращения в последствии происходит автоматически.

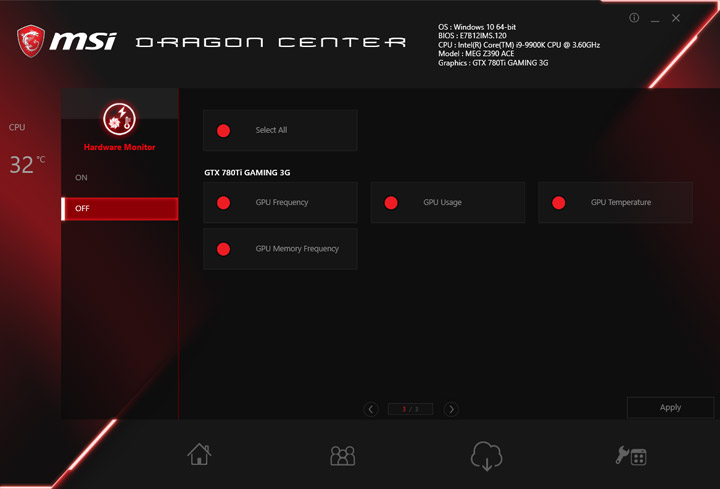

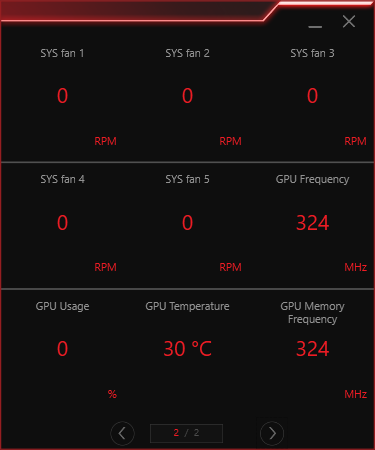

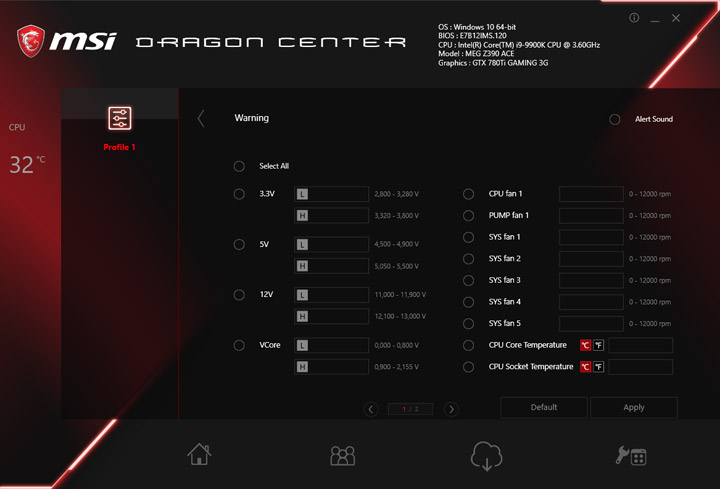

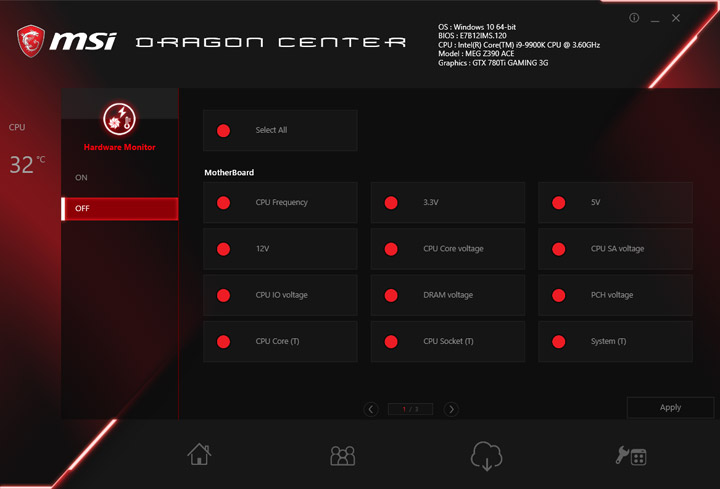

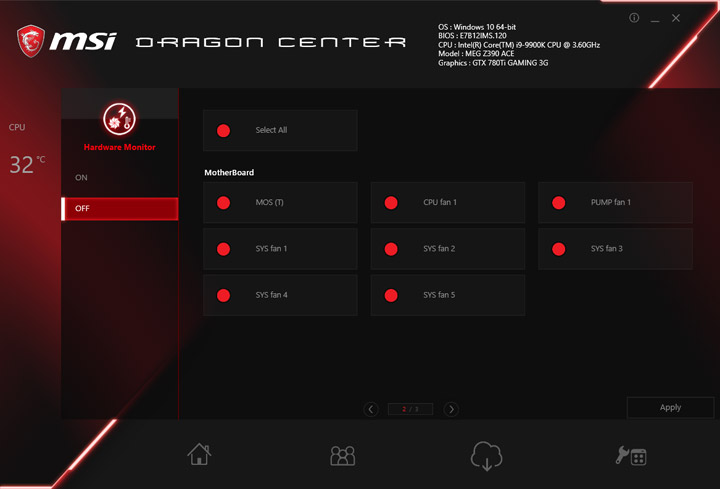

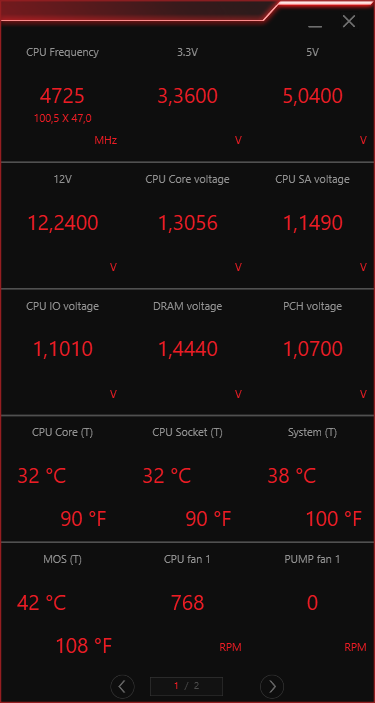

Наблюдение за параметрами системы активируется в виде дополнительного окна, состав переменных там полностью контролируемый.

Каждый из механизмов рассматривать не стану, большинство — прежде знакомые возможности, теперь они только поменяли место базирования. О сравнительно новом дополнении — App Manager — информацию можно получить в обзоре модели MPG Z390 Gaming Plus.

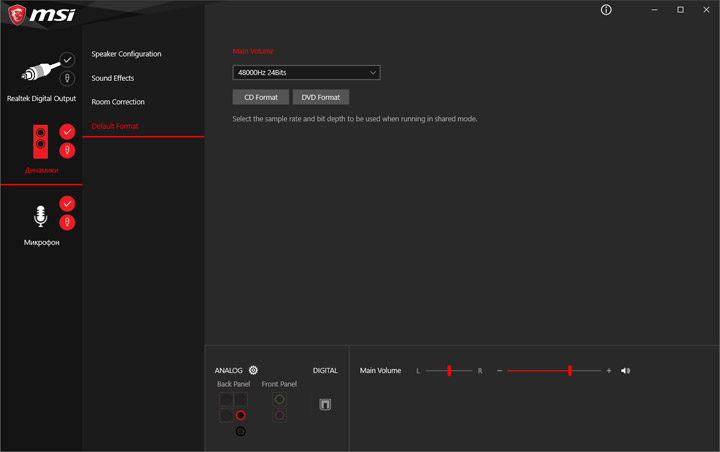

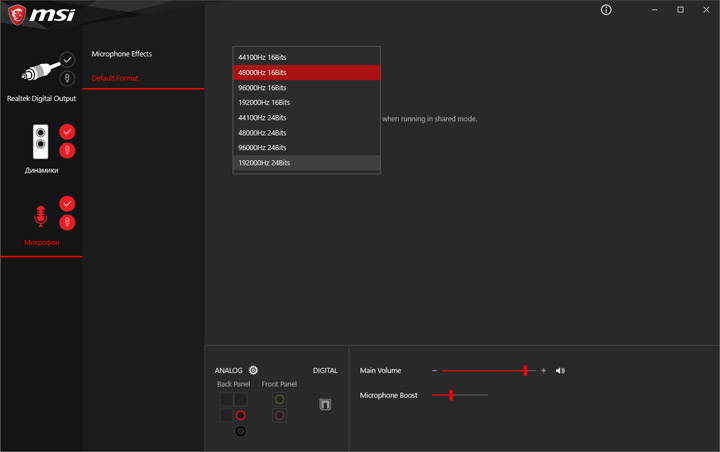

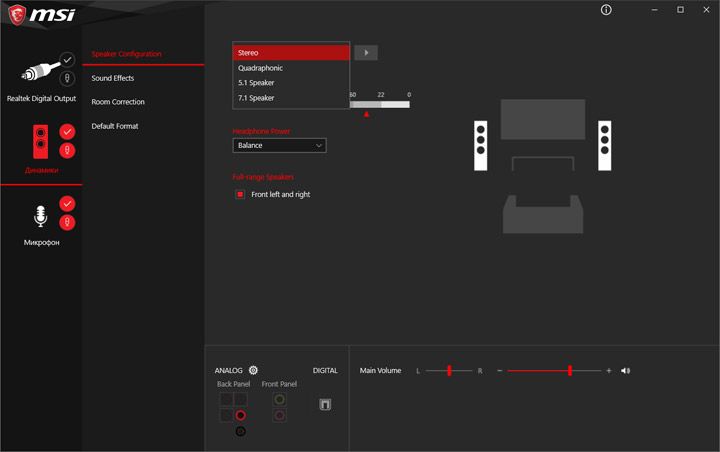

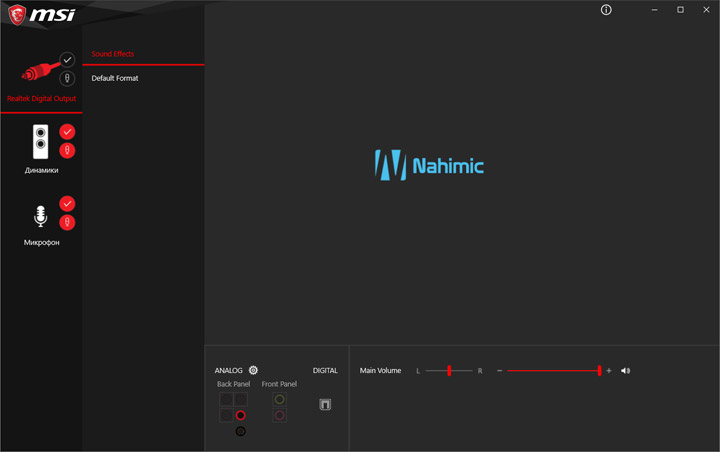

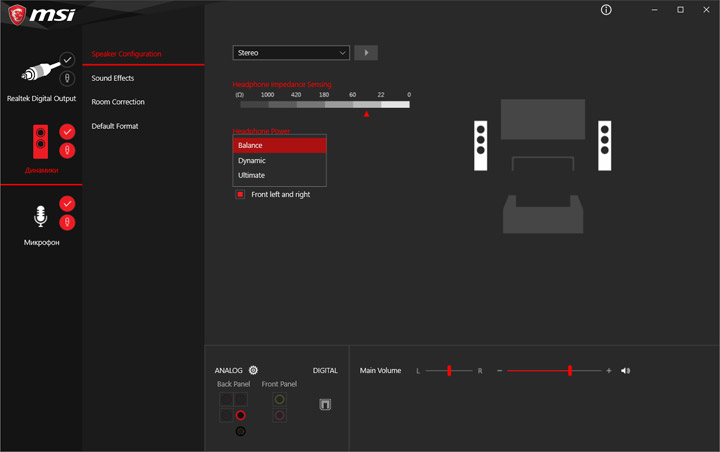

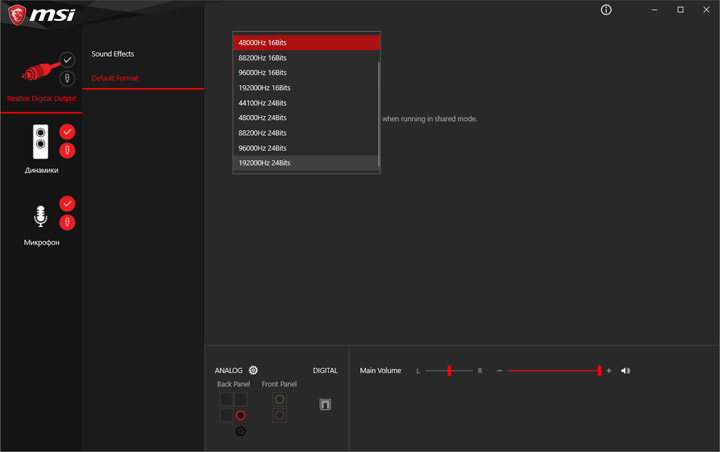

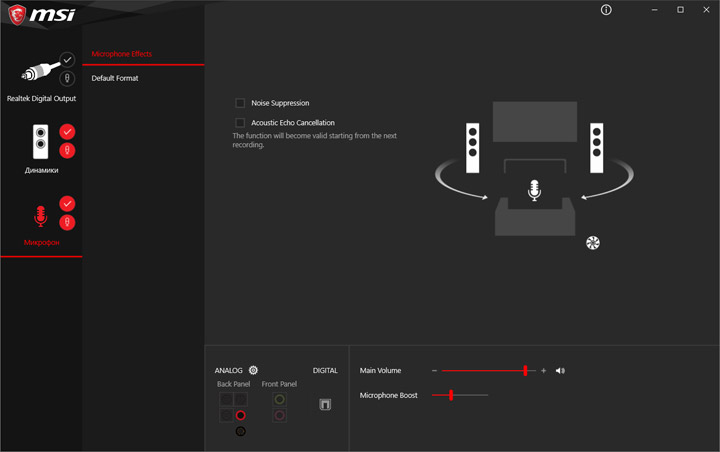

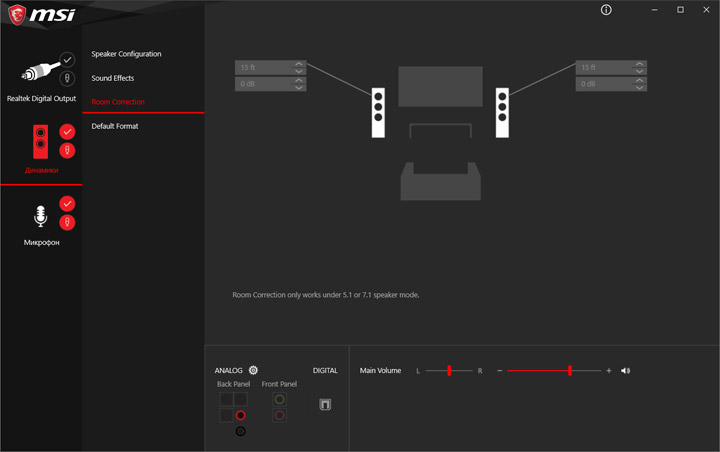

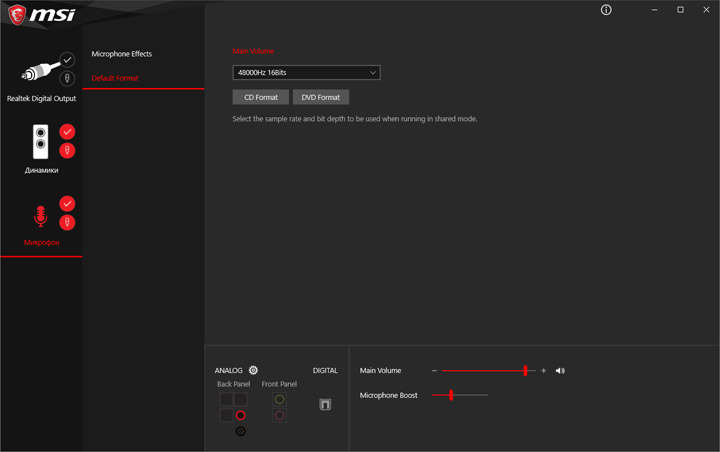

Функционирование аудиочасти базируется на возможностях кастомизированного конфигуратора от Realtek. Здесь доступна смена профилей предусиления выходного сигнала — для красного гнезда на задней панели, при их переключении изменения в звучании очевидны. Нет многих традиционных механизмов для оказания влияния на общее восприятие материала, являющихся традиционными у консоли управления Realtek. При использовании наушников сказывается отсутствие ОУ в схеме устройства. Вместе с этим, я хотел бы отметить разительное отличие в подаче материала — из-за использования внешнего ЦАП. Нет никаких намёков на звуковую кашу, все звуки достаточно отделимы друг от друга, вне зависимости от сложности композиции и её качества. Но говорить про погружение в материал трудно, речь скорее идёт про подачу аналитического характера. Звуки в диапазоне ВЧ точны, но обрывисты. В НЧ — не хватает мощности и фактуры, хотя все источники слышны. Здесь в явном выигрыше оказывается СЧ, где нет проблем ни с вокалом, ни со звуками от инструментов. В целом, я бы не стал называть сцену объёмной, но понимание расположения источников отличное, как бы парадоксально это не звучало. Очевидно, под головные телефоны отдельный усилитель здесь попросту необходим.

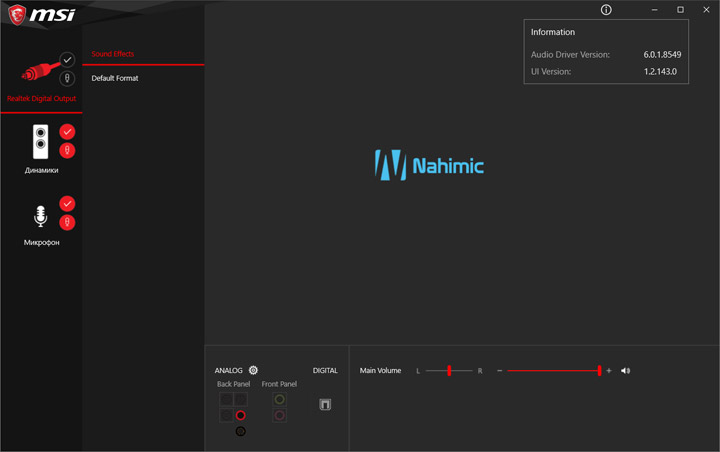

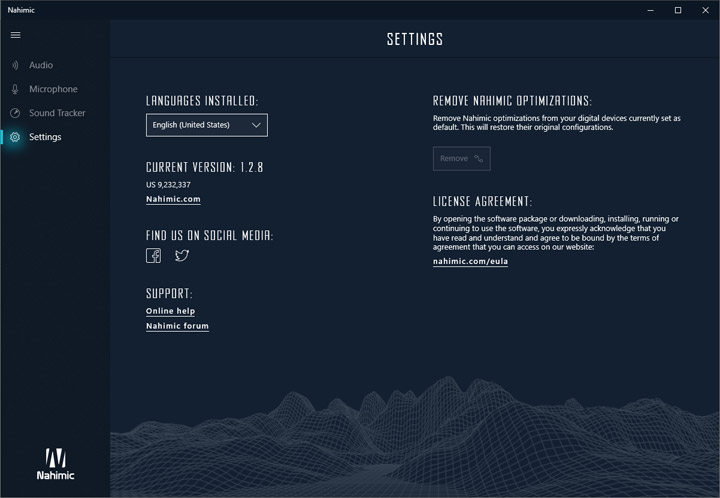

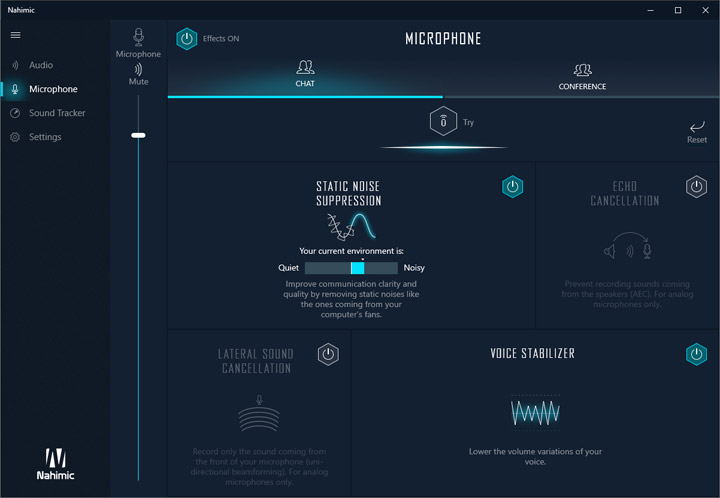

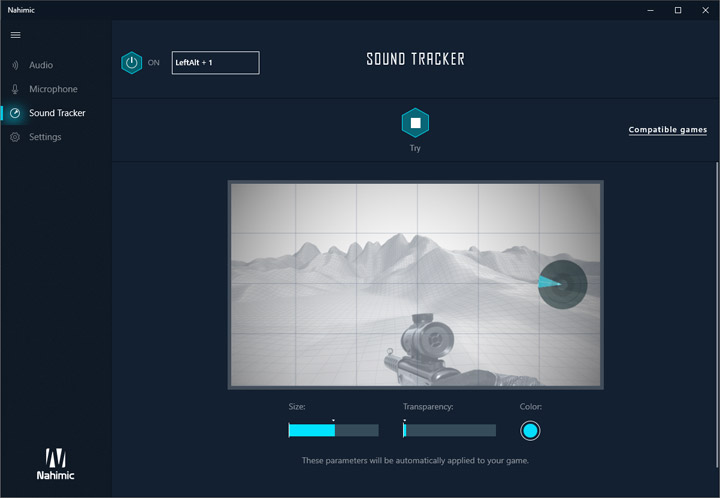

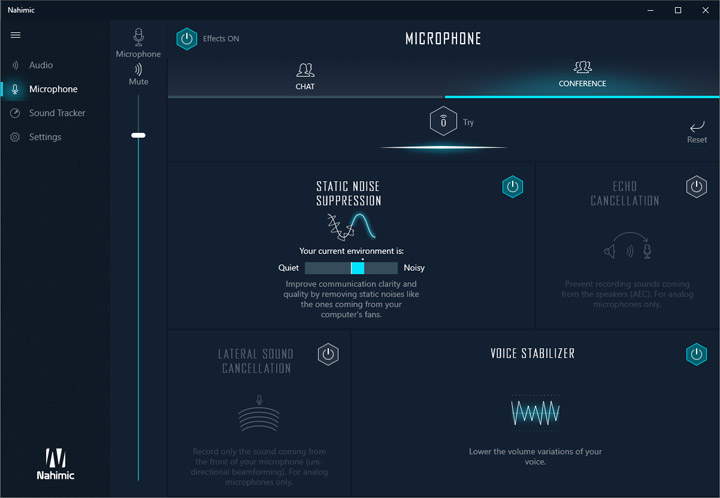

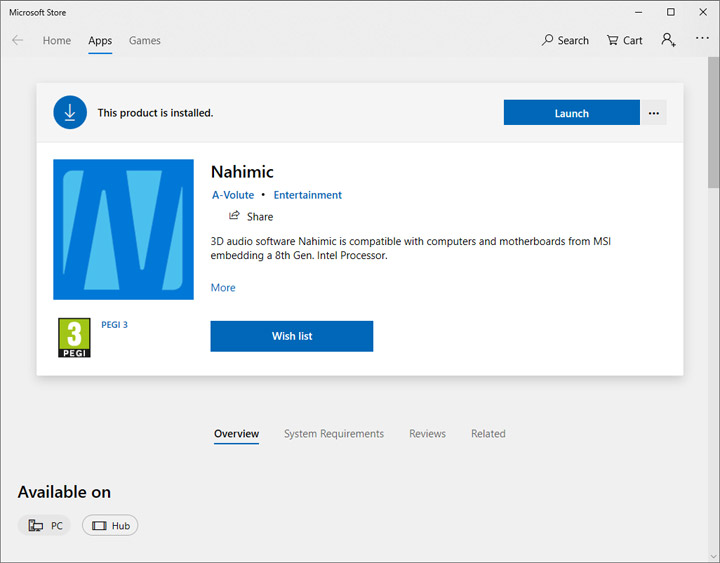

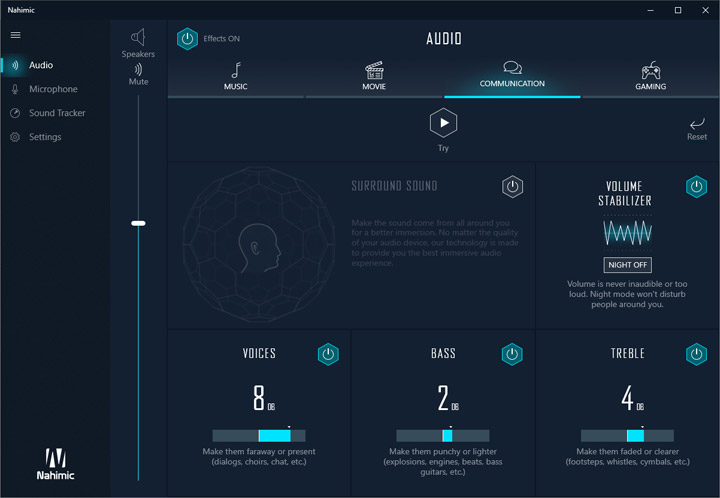

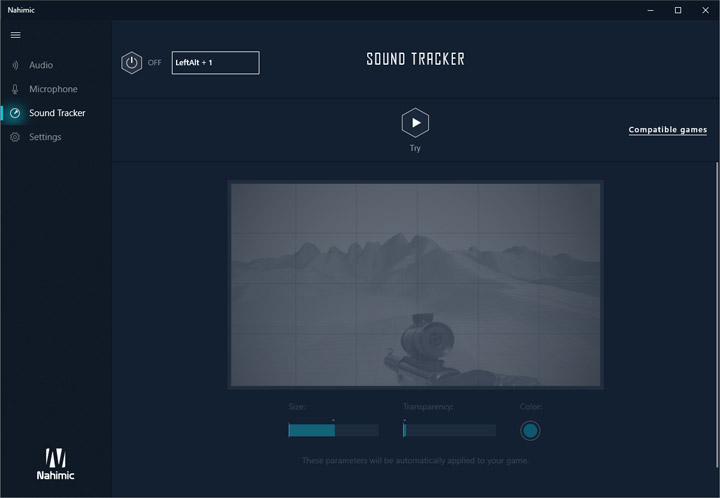

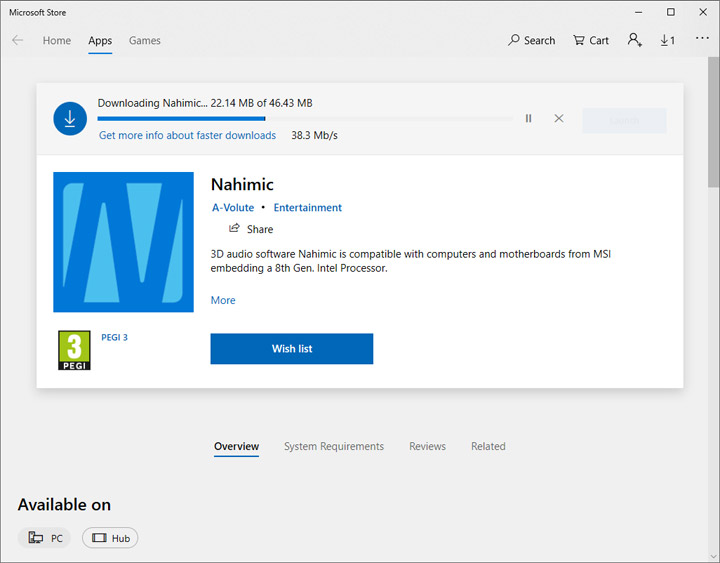

Удовлетворить пыл экспериментаторов над звучанием системы призван бонус в виде новой версии Nahimic.

Здесь припасён набор из готовых профилей, оформленных согласно сценария использования ПК. Все они редактируемые. У микрофона тоже есть ряд фирменных «улучшайзеров». Sound Tracker является отсылкой к знакомому по продуктам ASUS Sonic Radar — идея и реализация очень похожи. В наличии имеется и русский интерфейс.

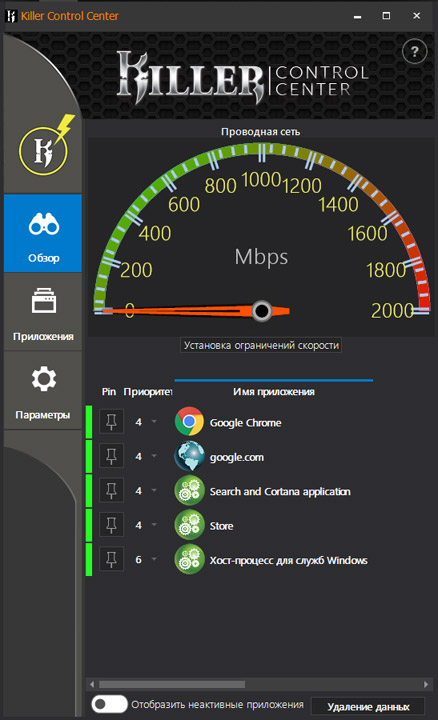

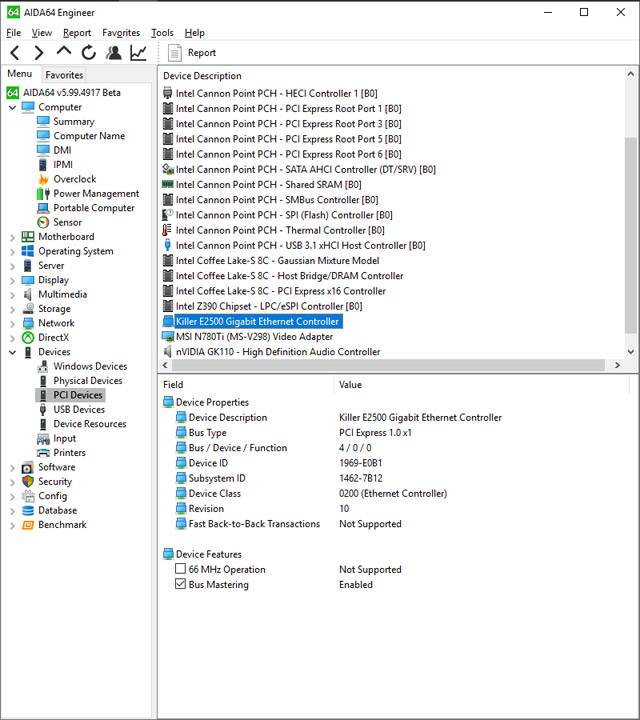

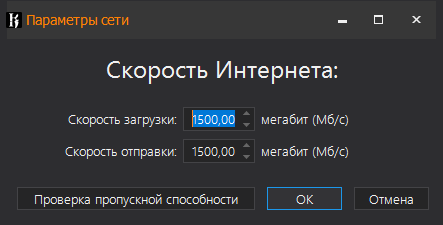

Оболочка для Killer E2500 выглядит очень знакомой, должен сообщить про тестовые испытания и наличие обновлённой бета-сборки на официальном сайте производителя (Rivet Networks), но использовать ту или нет — будет решать лишь владелец подобного сетевого адаптера (в составе одной из игровых системных плат).

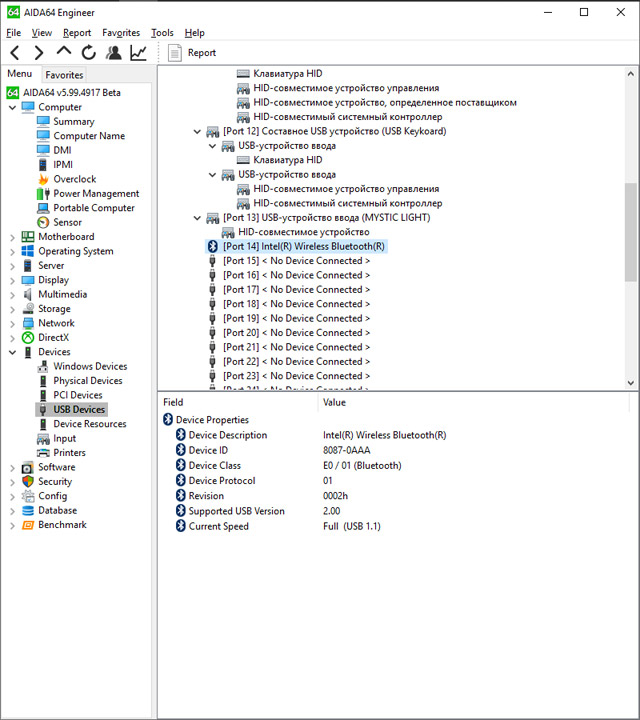

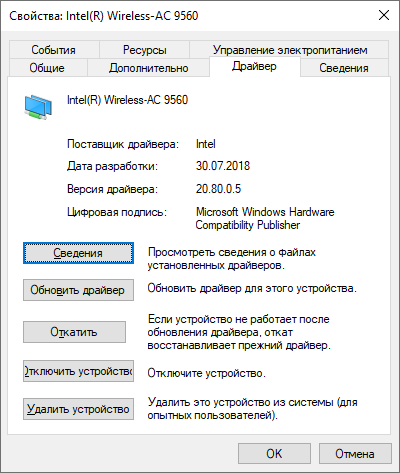

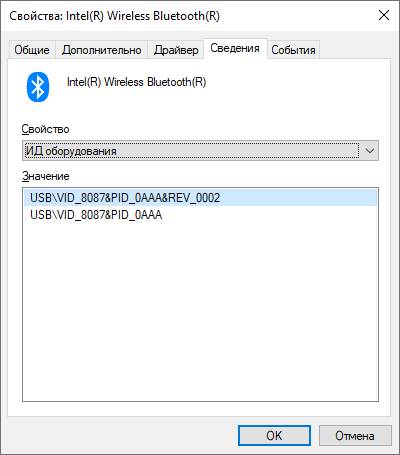

В завершении приведу чуть больше сведений аппаратного характера об адаптере беспроводных сетей от Intel.

Тестовый стенд

В состав открытого стенда вошли:

• процессор: Intel Core i9-9900K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.17711.8088), Intel Management Engine Interface (1815.12.0.2021), Intel Rapid Storage Technology Driver (16.7.0.1009), GeForce 416.94.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

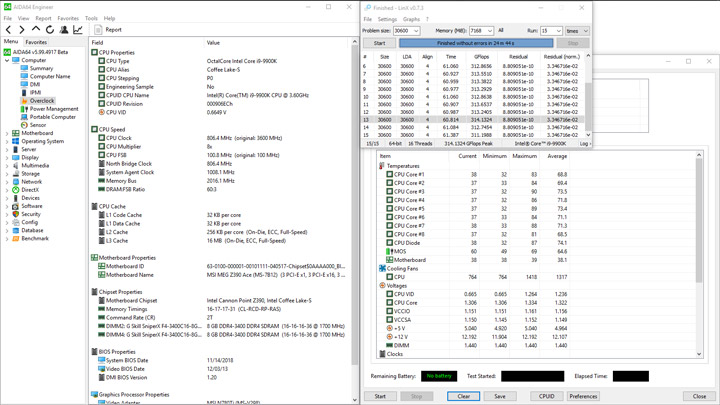

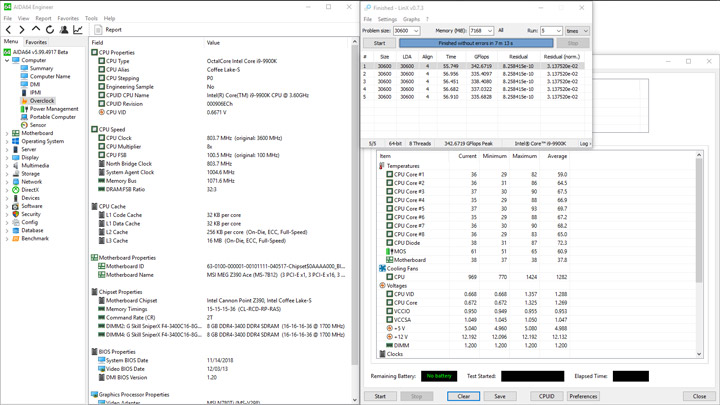

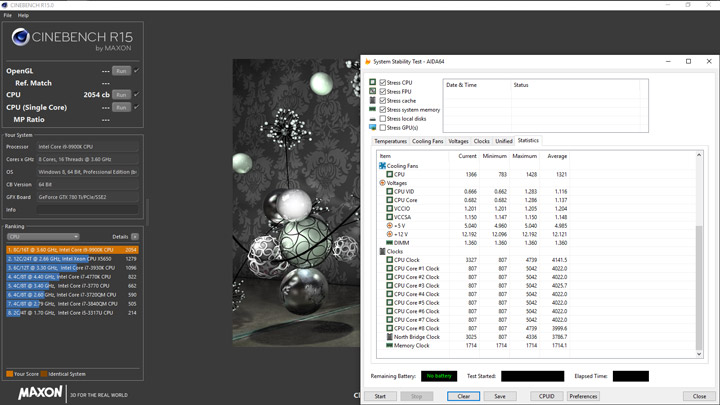

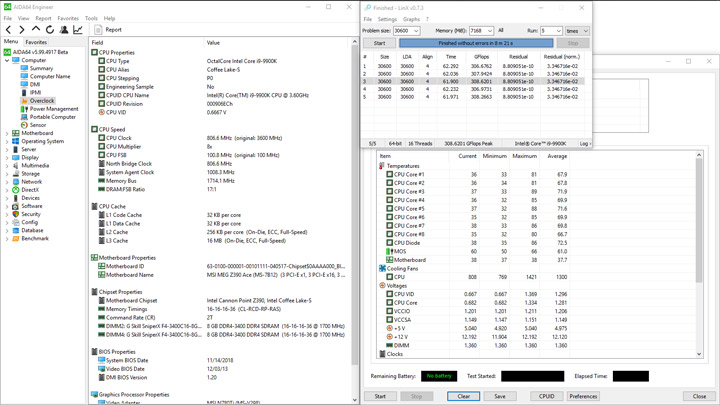

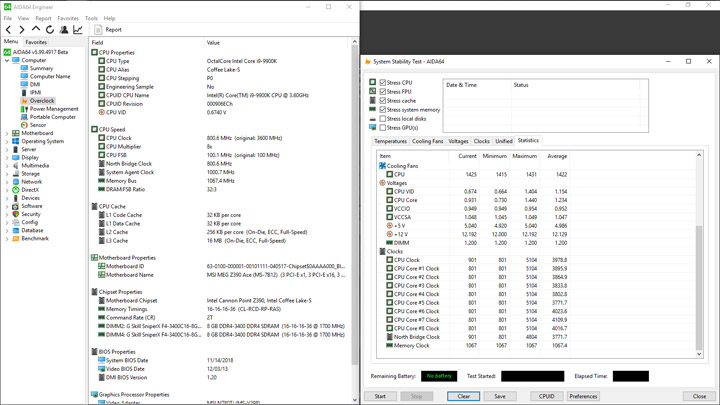

Вначале посмотрим на поведение системы с начальными настройками.

Базовая частота слегка завышена, множитель ЦП меняется в зависимости от сложности тестового сценария, повышаясь в пиковых случаях до x50. Все тестовые задачи оказались успешно завершёнными, когда память работала на частоте 2133 МГц.

Как и с прежде протестированными платами, восемь активных потоков оказывают повышенную нагрузку на систему, но и результат вычислений выходит бо́льшим. Границы потребления образовали пары значений — 42–252 и 42–268 Вт.

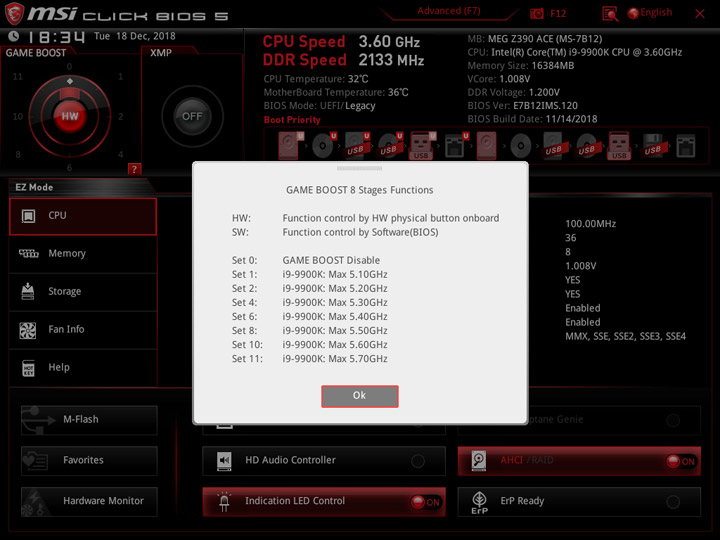

Набор фирменных профилей предоставляет немало вариантов. В нашем случае, объективно предельным и в то же время работоспособным оказался четвёртый.

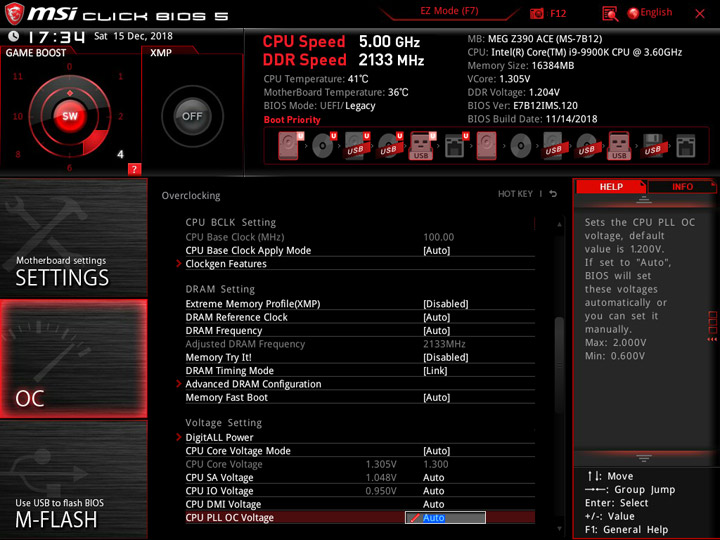

Происходит изменение частотной формулы ЦП, также устанавливается необходимый для этого (с точки зрения инженеров) уровень напряжения. ОЗУ остаётся без разгона.

Нетрудные сценарии работают без ошибок, но LinX уводит систему в BSOD. Очевидна нехватка напряжения либо отсутствие AVX offset.

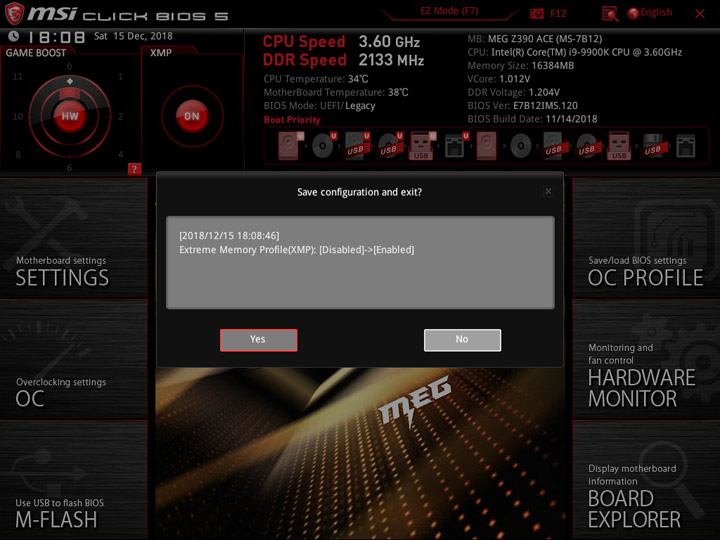

Другой фирменный инструмент оверклокинга — «однокликовая» активация XMP. Помимо установки схемы задержек и повышения напряжения DRAM, увеличиваются уровни для CPU IO и SA Voltage.

Все нагрузочные сценарии завершились успешно, ЦП продолжал функционировать на своей базовой схеме. Снова имело место небольшое превышение относительно номинала значения BCLK.

Любопытно отследить рост потребления в результате ускорения памяти. Новые отметки — 45–271 и 44–289 Вт.

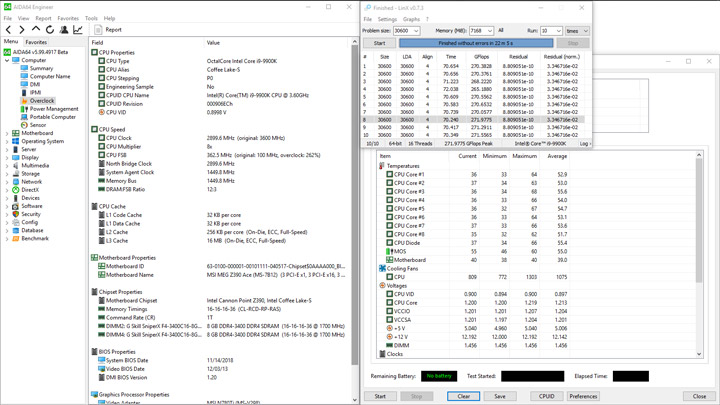

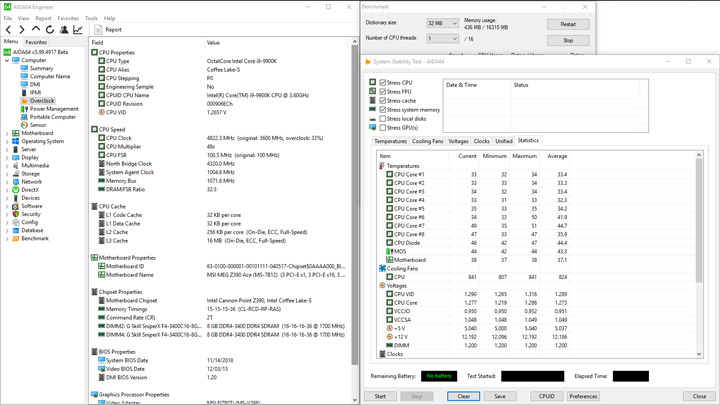

Собственные эксперименты разумно начинать с изучения «характера» платы, хорошим примером будет повышение базовой частоты. В результате повышения ряда напряжений до отметок, схожих с прежними тестами, получилось выйти на рубеж 362,5 МГц, с таким значением система вела себя стабильно, включая процедуру «холодного пуска». Плата способна загружаться с безопасными настройками без сброса прежних установок, но для этого нужно или запастить терпением, дабы она прошла множество неуспешных попыток старта, либо же придётся на непродолжительное время обесточить систему. Таким образом, за всё время работы с MEG Z390 Ace я ни одного раза не проводил процедуру принудительного сброса настроек.

Быть может, иной набор настроек позволил бы выйти на лучшую отметку BCLK, целью же теста является проверка работоспособности стенда на значениях переменных, заметно отклонённых от штатных.

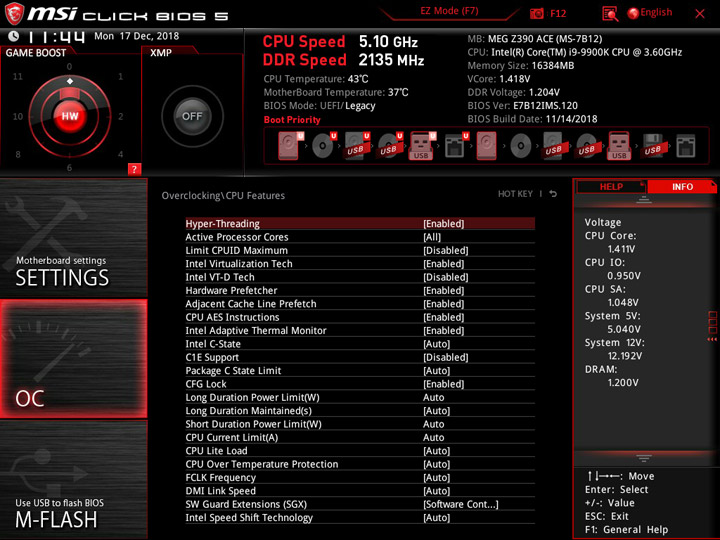

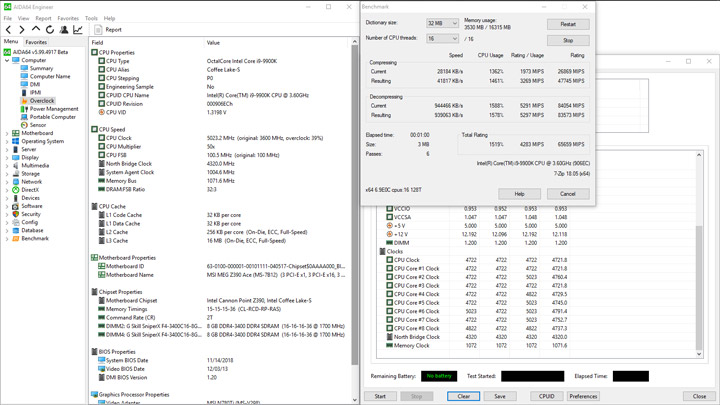

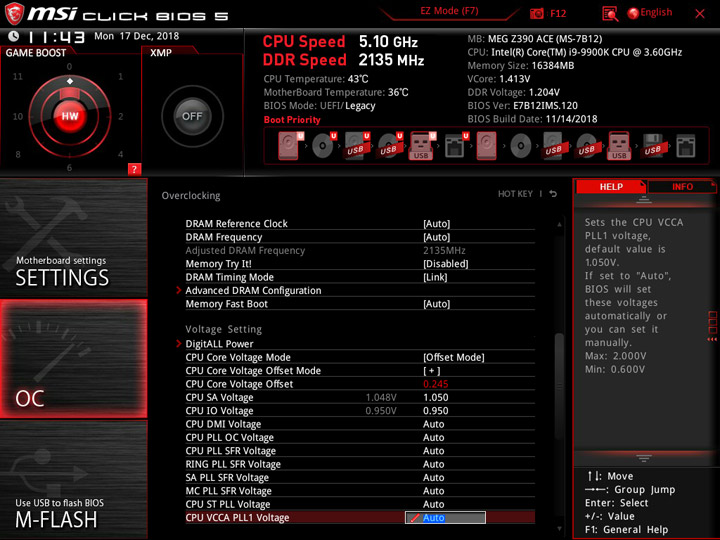

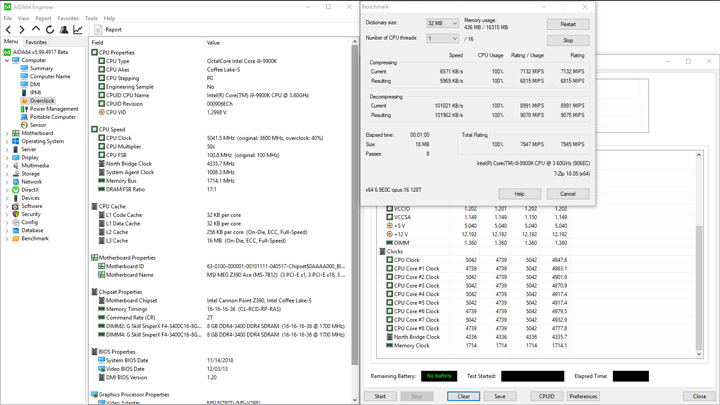

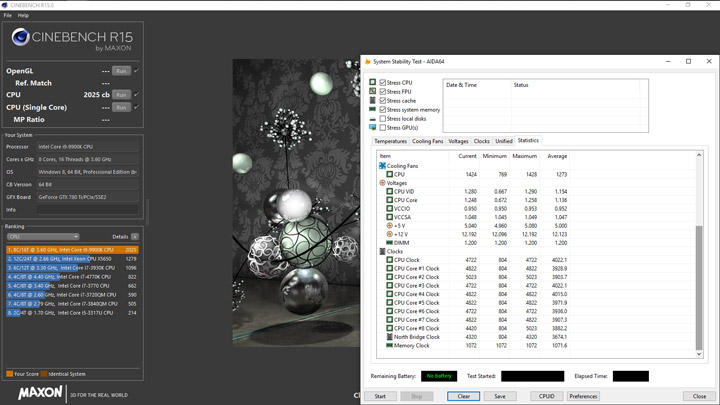

Чтобы убедиться в работоспособности Core i9-9900K на частоте 5,1 ГГц, понадобилось добавить 245 мВ к множителю x51, используя метод управления напряжением offset. Других настроек подсистемы питания я не затрагивал. Таких мер оказалось достаточно для работы ПК в несложном ПО вроде Cinebench.

Впрочем, даже в ходе такого несложного экспресс-теста температура одного из ядер балансировала на грани активации троттлинга.

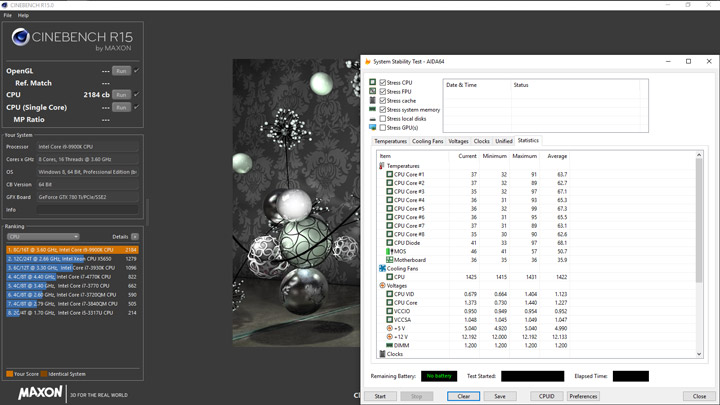

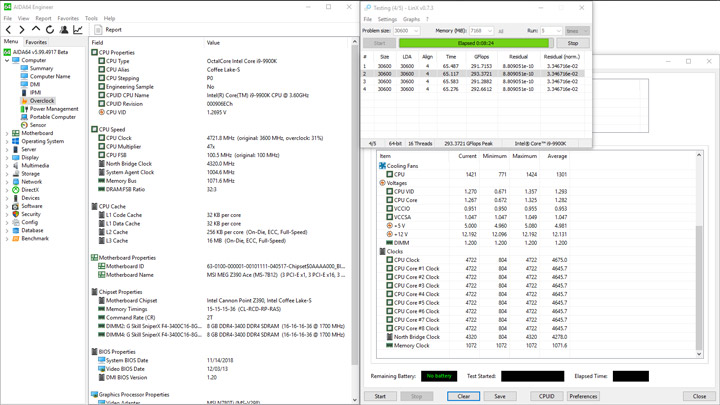

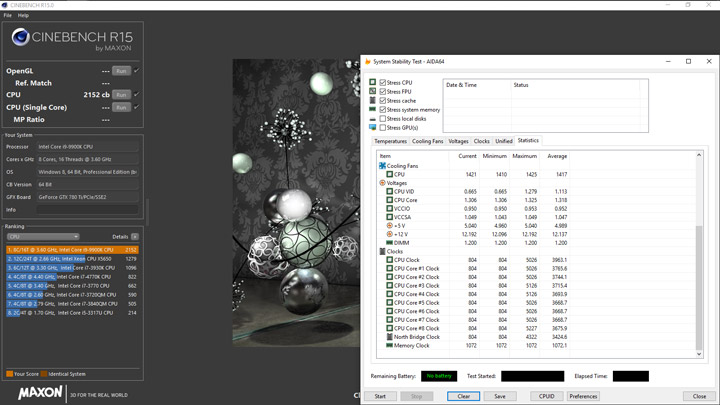

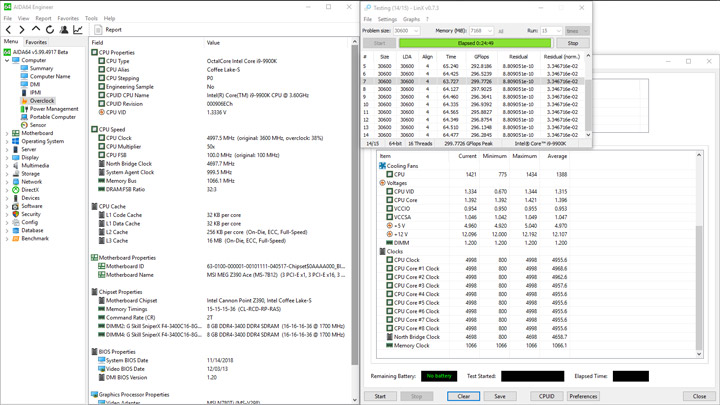

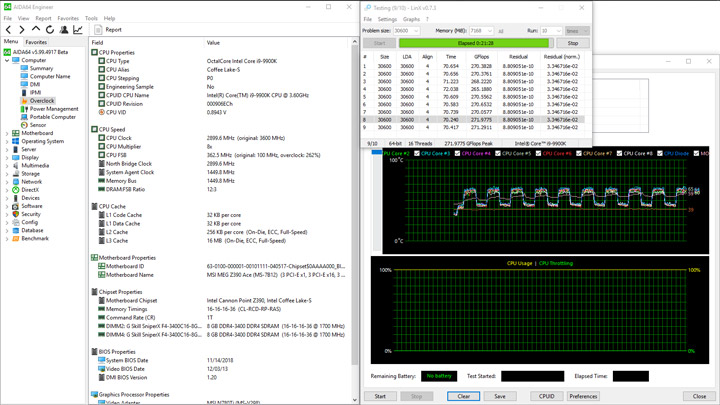

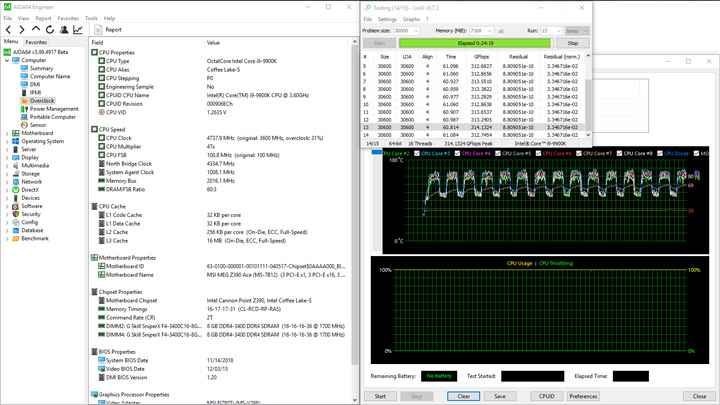

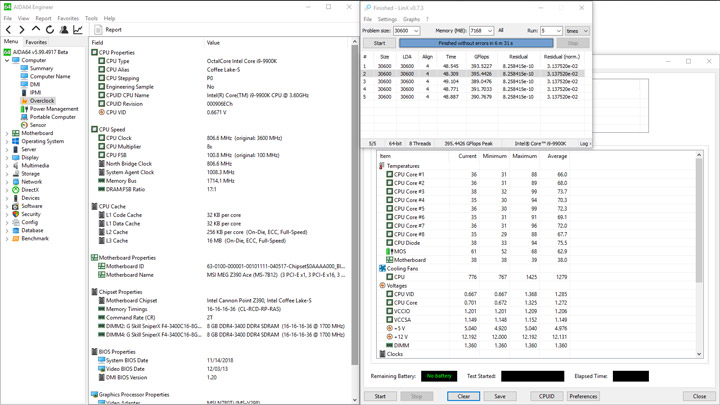

C привлечением активных шестнадцати потоков в LinX удалось стабилизировать работу ПК с отметками x50 и 1,42 В для процессора. Кроме этого, я слегка снизил базовую, ввиду самостоятельного завышения платой этого значения (относительно установок UEFI). Контролируемым было снижение уровня напряжения ЦП при установке LLC в позиции «Mode 4». С третьим по счёту профилем эта величина часто неожиданно возрастала, грозя сорвать все эксперименты активацией троттлинга.

В ходе тестового временного отрезка напряжение оказалось в пределах 1,392–1,421 В, а средней величиной стала цифра 1,396 В.

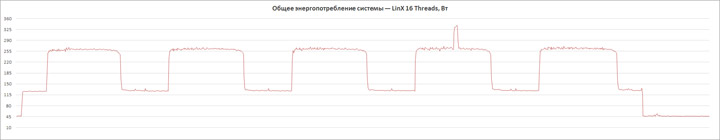

В этом тесте потребление устройства было наибольшим, в моменты отображения «65 °С» интегрированным датчиком («MOS» — следуя за терминологией в AIDA64) вышло зафиксировать 68 °C, это на части с портами ввода-вывода задней панели, и 71 °C — у верхнего края платы. В последнем случае верхняя грань радиатора показала (с натяжкой) 50 °C. Из этого следует вывод про достаточно достоверную передачу данных готовым «средством» мониторинга. Уровень запросов к электророзетке сформировал диапазон 46–300 Вт, если не обращать внимания на фоновую активность в среде Windows 10.

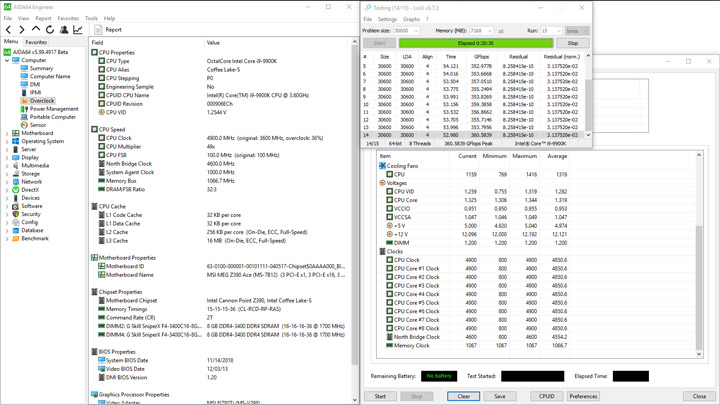

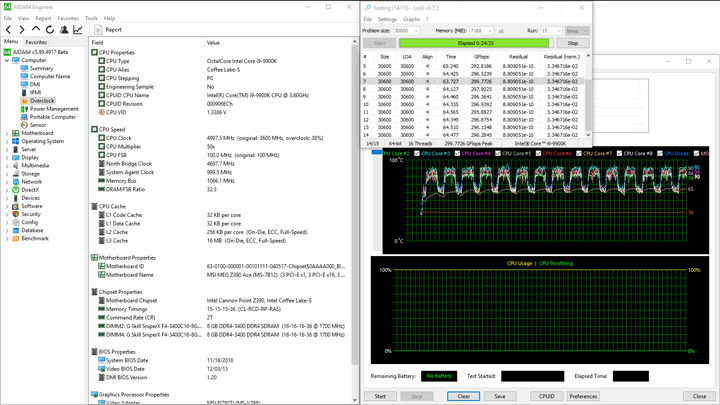

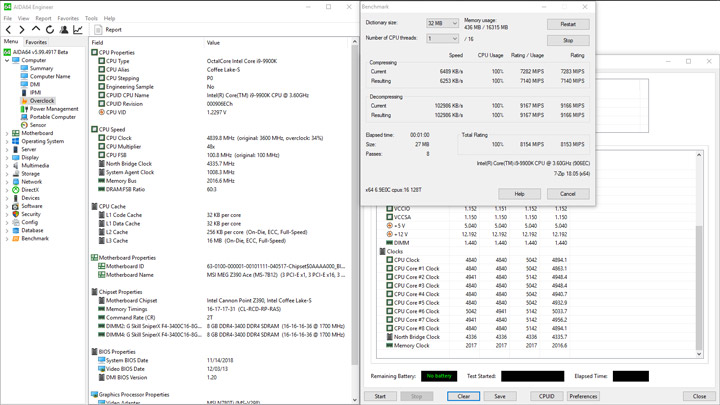

Рост продуктивности при активации в LinX восьми потоков вынуждает снизить на один пункт множитель ЦП, вместе с этим требуемое напряжение также будет меньше. Без смены сценария LLC, новой отметкой стала «1,34 В».

Средним оказалось значение 1,319 В. Границы же вписались между цифрами 1,306 и 1,344 В.

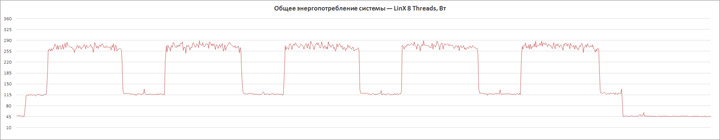

Немного снизилось потребление — до 45–283 Вт.

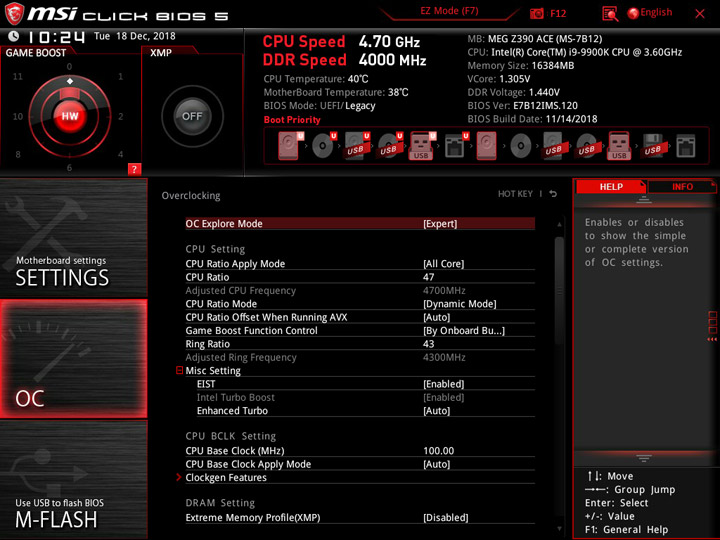

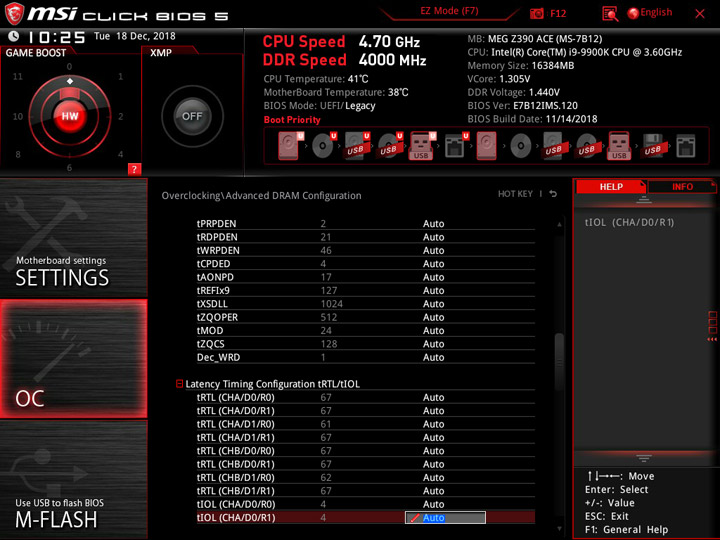

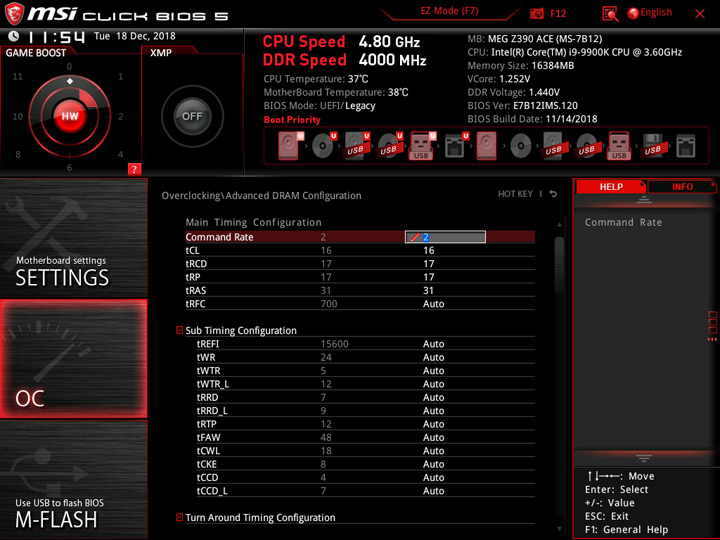

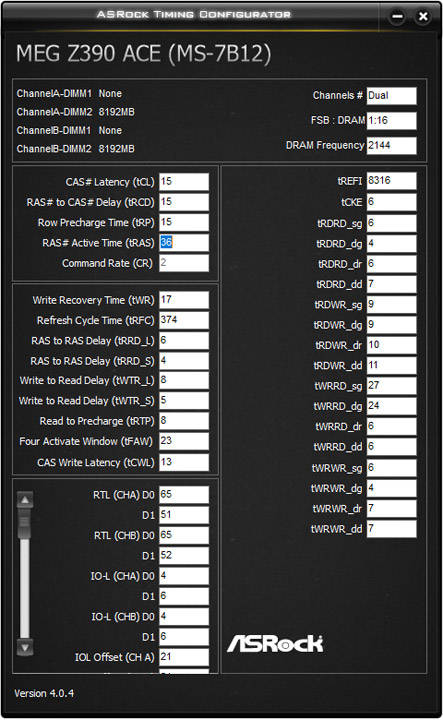

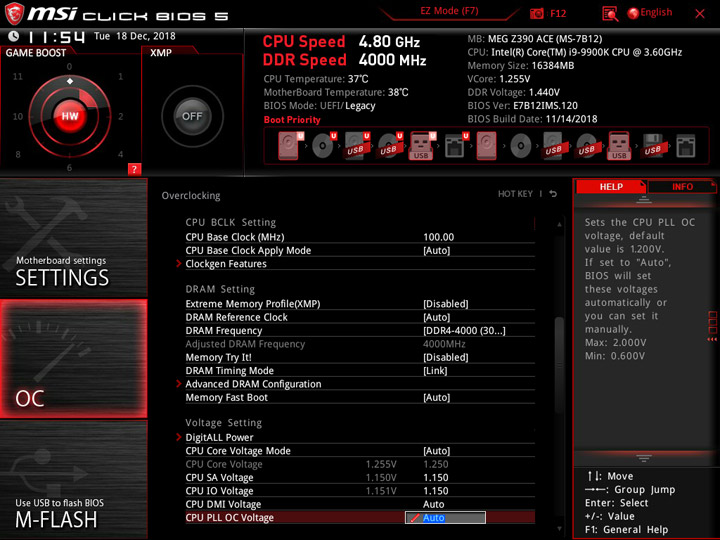

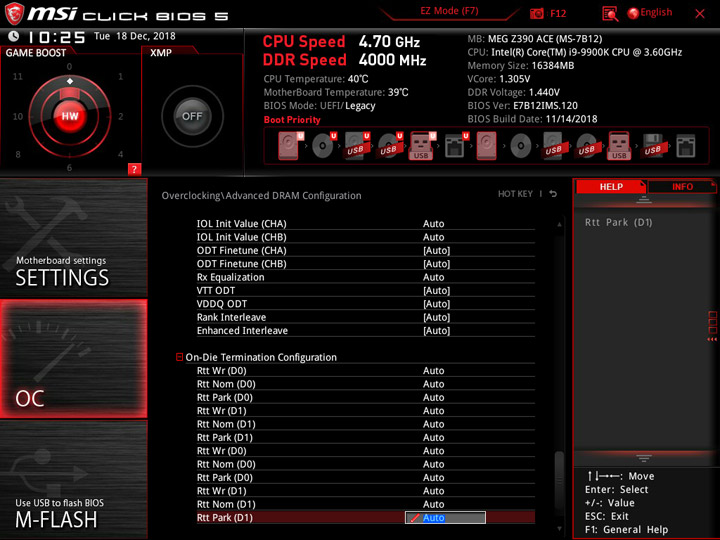

На высоких частотах испытуемой с трудом даётся CR=1, потому для покорения набором памяти желаемых 4000 МГц схема задержек DRAM приобрела вид 16-17-17-31-2Т. Подбор минимально необходимых для стабильной работы ПК напряжений я остановил на следующих отметках: DRAM Voltage — 1,44 В, IO и SA — 1,15 В, а для процессора фиксировал пару x47 и 1,3 В без глубоких настроек LLC (VRM) и чего-нибудь ещё.

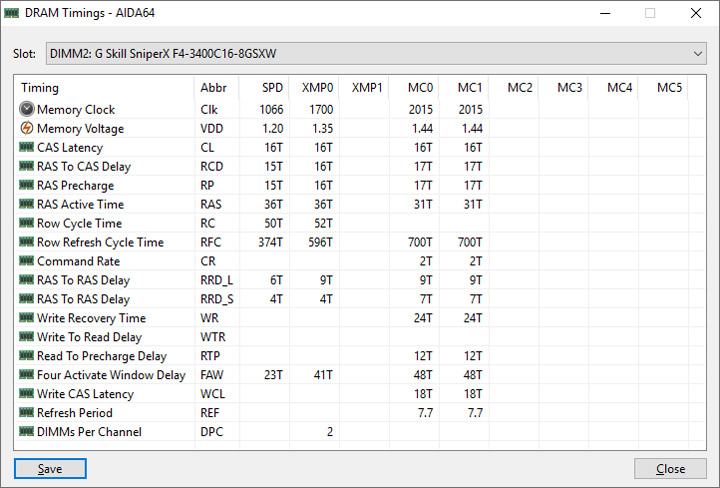

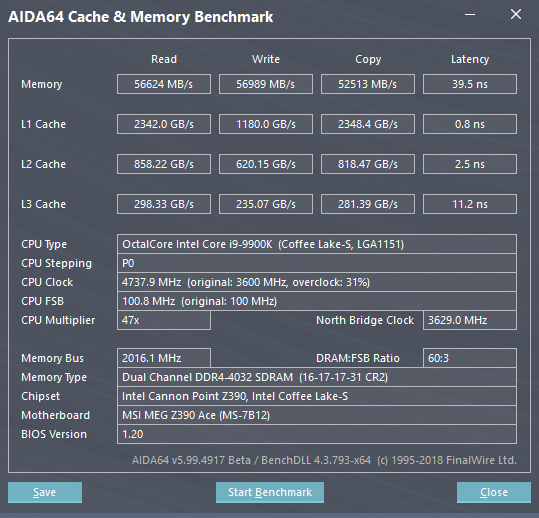

Благодаря завышению платой BCLK, финальной эффективной частотой памяти оказалась величина 4032 МГц.

В таком режиме потребление системы оказалось между 46 и 280 Вт.

Последним шагом я решил скомбинировать отлаженный разгон памяти (UEFI содержит отметки не равные штатным) и автоматический разгон ЦП системой Game Boost, используя наименее амбициозный, первый по счёту его профиль. Словом, создавалась модель работы высокоскоростного комплекта ОЗУ и разгона ЦП без вмешательства в процедуру отладки пользователя. На единицу увеличенный относительно номинальных отметок CPU Multiplier сопровождался довольно низким уровнем выставленного напряжения.

Разогнанная (и любая высокоскоростная) память приводит к росту продуктивности ПК в LinX, тем самым увеличивая требования к его стабильности, в таком режиме работы испытуемая тест пройти не смогла, вне зависимости от числа потоков (16 или 8). А вот с более простыми тестами проблем не возникло. Кто знает, быть может с другими ЦП всё будет совсем иначе.

Вывод

Подводя итоги знакомства с новой платой от компании MSI, склонен называть проделанную инженерами работу успешной. Пересмотр идеи построения схемы стабилизатора напряжений наверняка найдёт своих поклонников, ведь рабочие температуры устройства были невысокими даже в моменты оверклокерских экспериментов, как с ЦП, так и с ОЗУ. Желание владельца управлять схемой работы своего ПК при работе с UEFI будет удовлетворено полностью — тут есть множество механизмов для любой части платы (речь про тонкую настройку подсистем питания) и отдельных режимов работы самих компонентов. Обильное число заготовленных фирменных профилей по разгону процессора может если не полностью удовлетворить пыл оверклокеров без опыта, то сможет стать базой для понимания общего принципа наращивания частот. С разгоном памяти тоже всё неплохо, лишь нужда нарастить CR до двух единиц для солидных результатов слегка портит картину.

С фирменным ПО потребуется время, чтобы освоиться — настолько его много. Производитель пытается собрать все наработки в едином комплексе, работа происходит буквально «на глазах» — новые сборки Dragon Center обрастают всё большими функциями, но уже сегодня можно пользоваться услугами утилит (в том или ином виде) без проблем — всё функционирует без ошибок.

Привлекать дополнительное внимание аудитории традиционно, для последних лет, должна система подсветки. Здесь шагнули дальше, чем обычно, когда ничего затейливее «дорожек» или «островков» на плате нет. Теперь световой туннель на декоративной накладке исполняет роль гвоздя программы, другое оборудование поддерживается фирменным ПО Mystic Light, для него заготовлен ряд контактных площадок.

В итоге у MSI вышел солидный продукт, полностью готовый для работы с самыми мощными системными компонентами. Небольшое удивление вызывает отсутствие датчика MOS в механизмах по замедлению оборотов системных охладителей, всего можно привлечь лишь два температурных показателя для этих целей. Если последний момент не является критичным для будущего владельца, то есть все основания рассмотреть MEG Z390 Ace в качестве варианта для свежей сборки.



Процессор Intel Core i9-9900K предоставлен компанией Asbis, официальным дистрибьютором Intel в Украине.
