Обзор материнской платы MSI MAG Z390 Tomahawk. Послужной список

Начальные игровые системные платы компании MSI ранее входили в состав серии с названием Arsenal Gaming, нынче об этом факте указывают в префиксе модели, добавив аббревиатуру MAG. Общая идея таких устройств — предложить чуть больше возможностей относительно рядовых изделий, которые включены в серию PRO. От других более статусных плат они отличаются меньшим числом бонусов, например, звуковая составляющая не включает дополнительное ПО, используется кодек базового уровня. Сетевая инфраструктура также не самая обширная, здесь нет добавочного адаптера беспроводных сетей, зато для проводной целых два (оба они на 1 Гбит/с). В роли приятного дополнения выделить можно вдумчивый подход к охлаждению — рассматриваемая модель MAG Z390 Tomahawk насчитывает четыре охладителя для различных узлов.

Дополнительных контроллеров, расширяющих спектр возможностей Intel Z390, не предусмотрели, а нам будет интересно изучить разгонные способности платы из категории «мейнстрим» с привлечением Core i9-9900K и двухмодульного набора DRAM. Ключевые характеристики устройства собраны в таблице ниже.

Упаковка и комплектация

Коробка средних размеров со строгим оформлением, внутри находится отдельный поддон с платой, а под ним — отсек с принадлежностями.

Акценты на аппаратной составляющей расставлены посредством коллажа с обратной стороны упаковки. Ещё там находится фото изделия и небольшая таблица с его возможностями.

Набор поставки следующий:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• пара крепёжных винтов для устройств формата M.2;
• многоязычная инструкция по быстрой установке;
• диск с драйверами и фирменным ПО;
• карта регистрации покупателя;
• небольшой рекламный буклет с продукцией MSI;
• удлинитель для подключения светодиодной ленты;
• наклейка с логотипом MSI Gaming Series;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.

Внешний вид

Формальная принадлежность продукта к начальной категории товаров идёт в разрез с усиленным сектором VRM двумя гнёздами питания. Размеры вписались в стандарты ATX, есть девять отверстий для закрепления устройства в корпусе. Кнопки, переключатели, индикатор кодов POST — отсутствуют, имеется уже привычный для MSI диагностический комплект из четырёх (красных) светодиодов Q-LED. Здесь этот набор дополнили ещё четверо элементов, ответственные за индикацию установки модулей ОЗУ в слоты, они распаяны в верхней части платы.

Предустановлены заглушка для портов на задней панели и козырёк, защищающий их же с лицевой стороны. При наличии желания, их можно самостоятельно демонтировать, используя обыкновенную отвёртку.

Подсветка организована двенадцатью многоцветными, направленными в сторону светодиодами, оснащённых рассеивающими свет линзами. Они разбиты на три равноколичественных группы.

Первая четвёрка распаяна под радиатором чипсета. Ещё две — на тыльной стороне, близь основного гнезда питания.

Таким образом, сам охладитель простой, монолитной конструкции, без особых изысков в оформлении.

Верхнее посадочное место устройств M.2 предназначено для любых конструктивных моделей, включая 22110.

Второе по счёту является базой для адаптера беспроводных сетей типа CNVi.

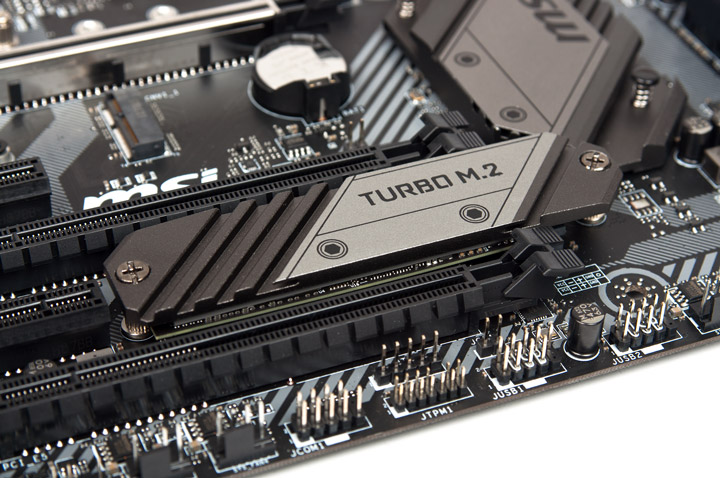

Третье, нижнее, оснащается фирменным радиатором, который мы позже изучим, запланировав небольшой цикл тестов. Сюда установить можно будет устройства длиной до 8 см включительно.

Все шесть гнёзд SATA — продольного типа.

Предусмотрено две поперечные стойки под корпусные кабели интерфейса USB 2.0, ещё две заготовлены для портов типа USB 3.1 Gen1, одна из них продольная. Гнезда для самого современного симметричного выхода в корпусе тут нет, всё же сказывается статус платы.

Лишь экранированное гнездо PCI-E x16 взаимодействует с ЦП, все остальные слоты связаны с Intel Z390, причём последнее пусть и полногабаритное, но оперирует лишь одной линией.

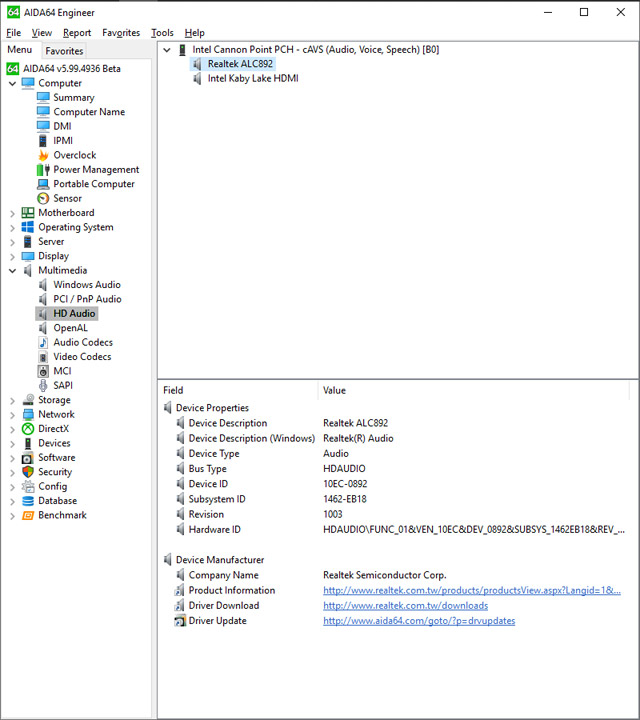

Организация звука незатейливая, распаян кодек базового уровня ALC892 и набор специальных конденсаторов. Нет ни ОУ, ни выделенного ЦАП. Исключены и экранирующие элементы. Зато присутствует оптический выход.

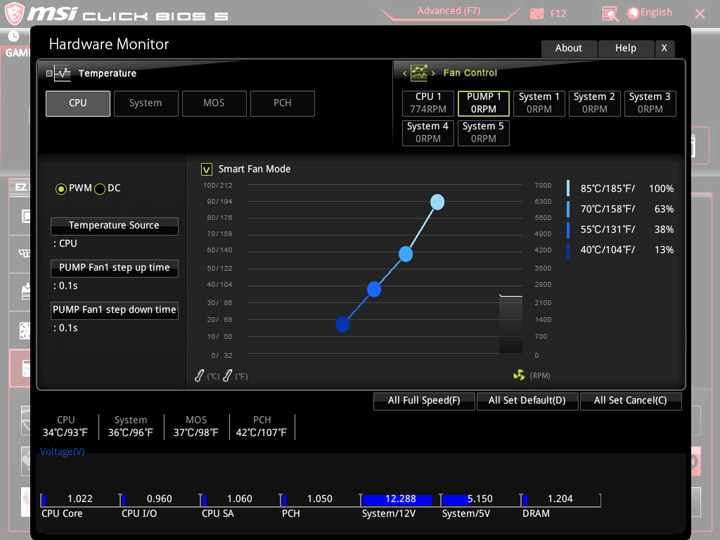

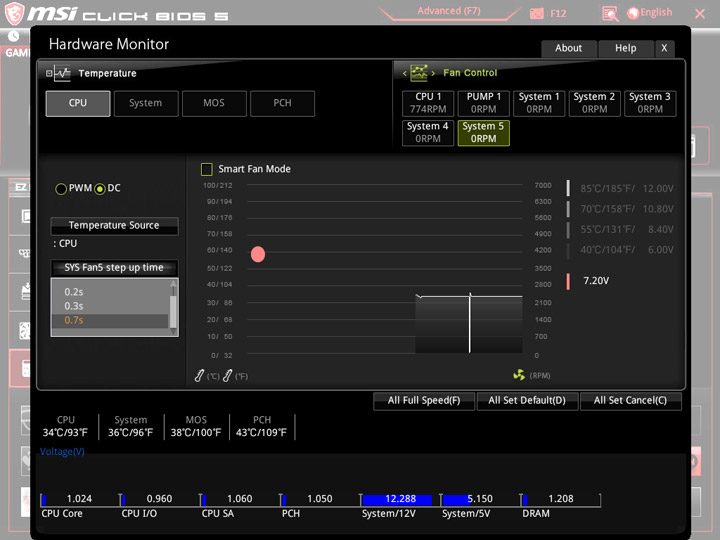

Обильное число четырёхконтактных колодок под охладители (всего их семь штук) оснащены универсальными драйверами, позволяющие менять способ управляющего сценария по уменьшению частоты вращения (DC или PWM). Ещё есть три колодки для светодиодного оборудования двух различных типов.

Верхняя грань основного радиатора VRM «наползает» на область размещения портов задней панели, но с её высотой проблем нет, стендовая СО оказалась смонтирована без каких-либо вопросов.

Идея организации построения стабилизатора напряжений не нова и часто встречалась в наших обзорах, один из предыдущих был посвящён родственной модели MSI — MPG Z390 Gaming Plus. У ШИМ-контроллера uP9521 от uPI Semiconductor главная роль, ему помогают пять отдельных драйверов. Общая схема работы — 4+1 «фазы», число транзисторов в каждом процессорном канале удвоено, а для iGPU суммарно их три штуки. Используются модели ON Semiconductor — NTMFS4C029N и NTMFS4C024N.

Термопрокладки размещены точно по центру теплосъёмников, их площади — достаточны, потому к ним нет никаких замечаний.

На предустановленной заглушке отсутствуют отверстия (или перфорация), чтобы там разместить крепления от антенных кабелей адаптера беспроводных сетей, в случае его отдельного приобретения. Это единственный недочёт, о котором я могу говорить. Всего остального здесь вполне достаточно для формирования картины современного мультимедийного устройства.

Возможности UEFI

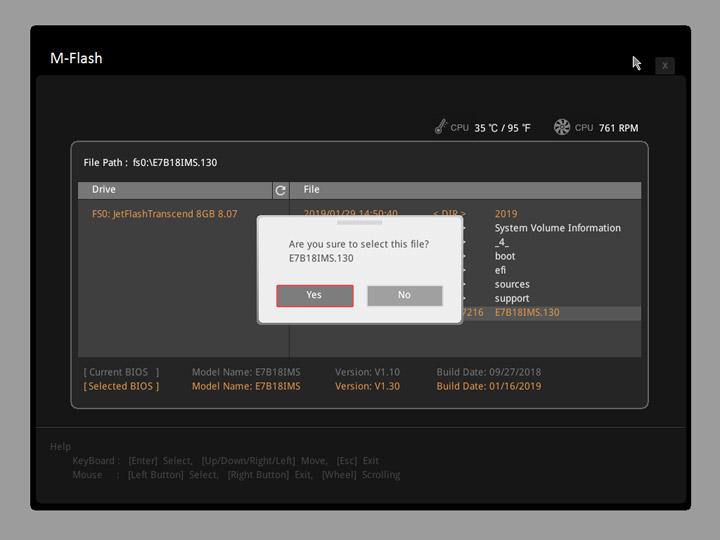

Используя механизм обновления микрокода M-Flash, я подготовил устройство к работе с последней версией прошивки.

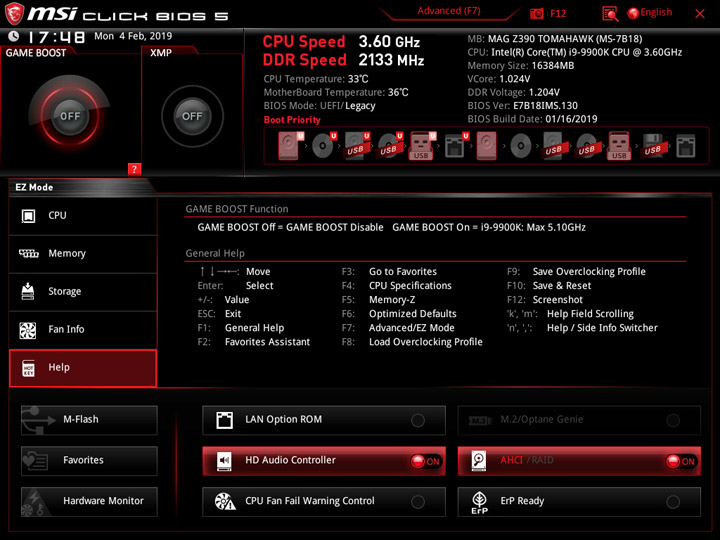

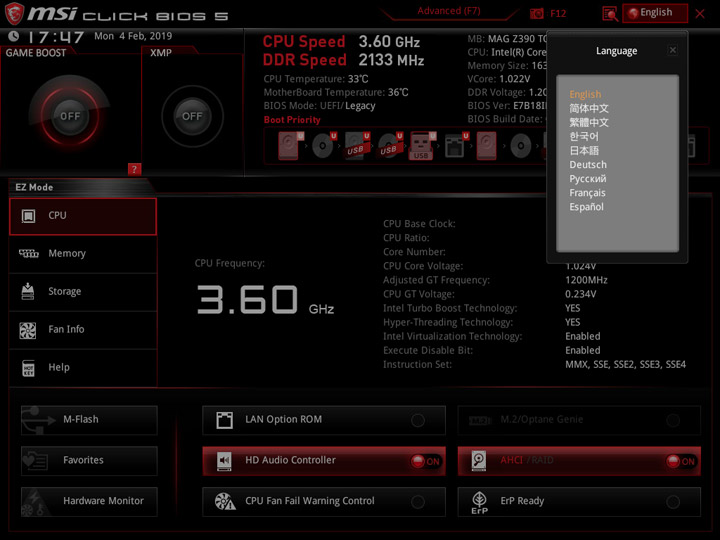

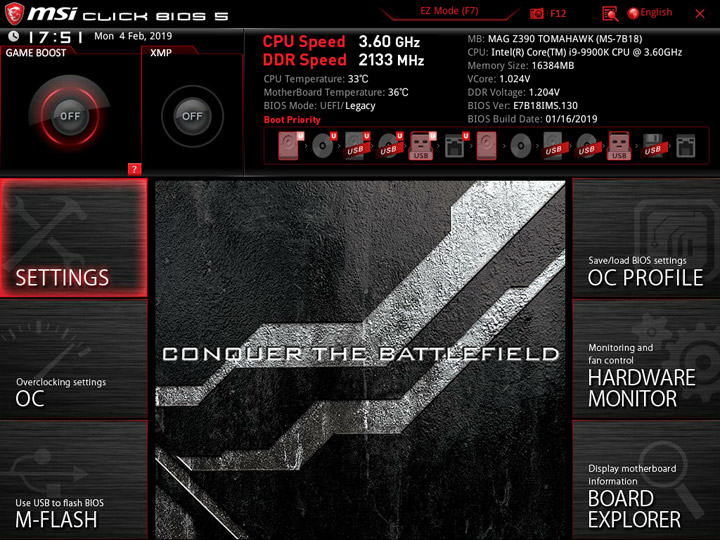

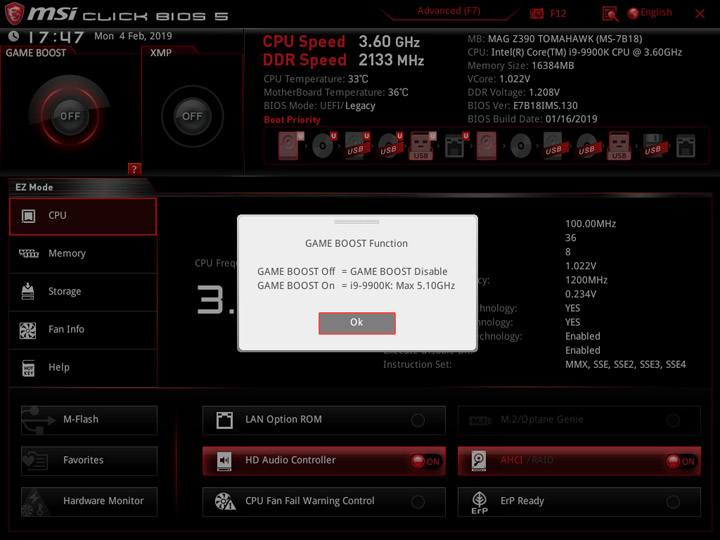

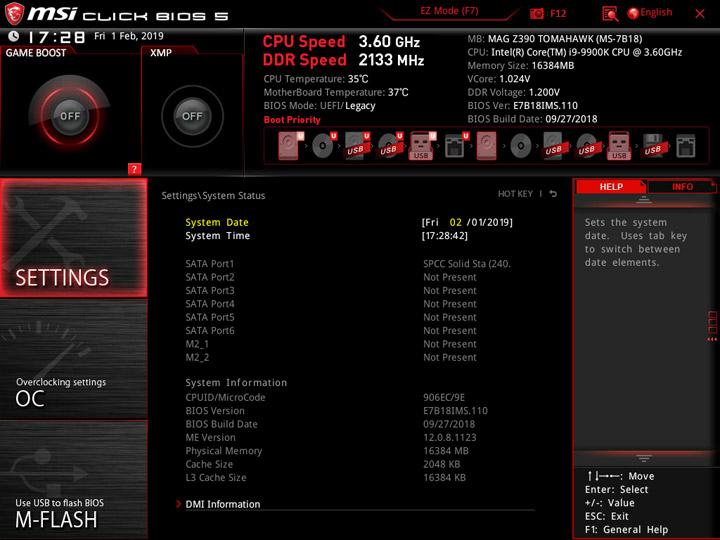

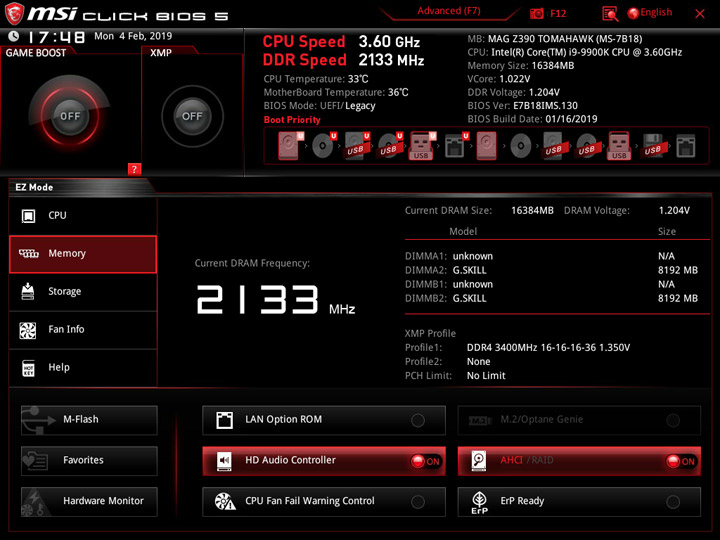

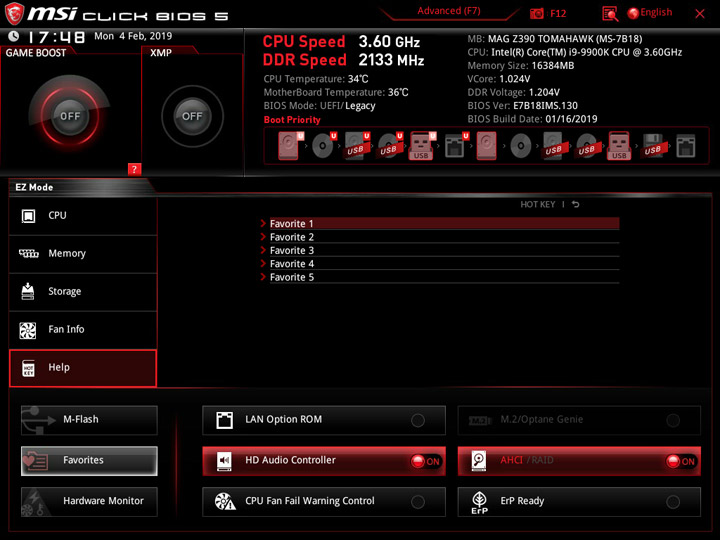

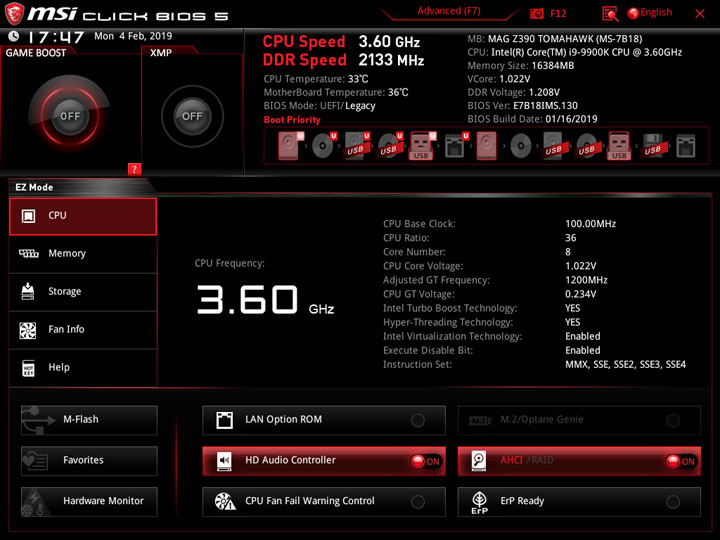

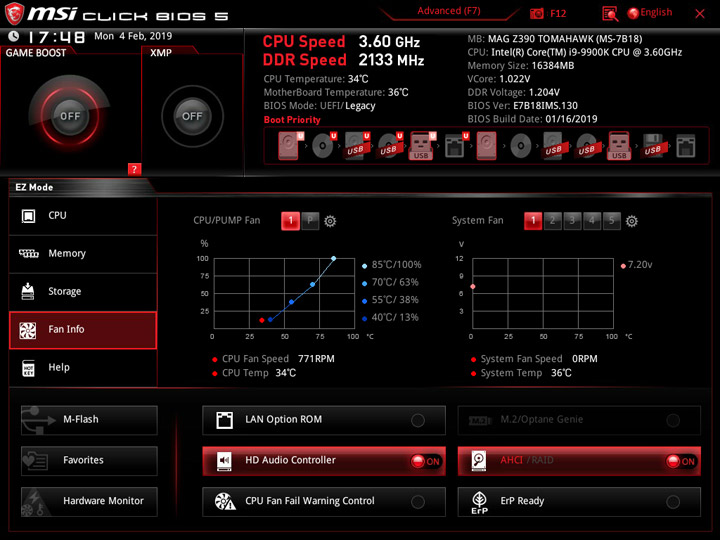

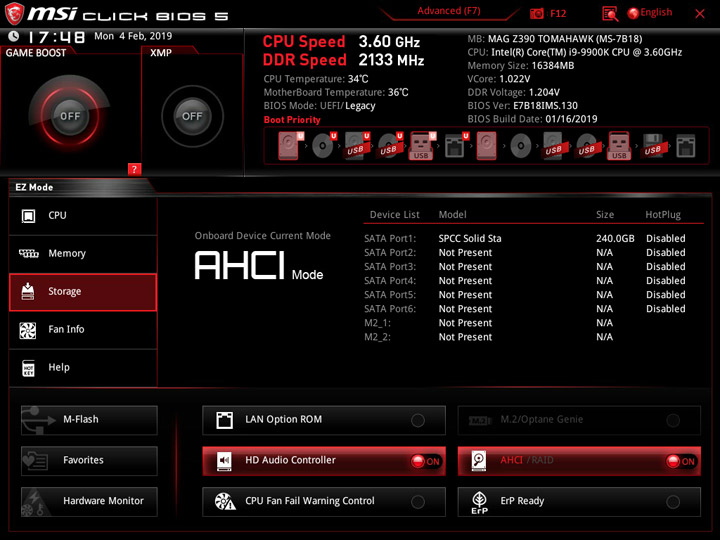

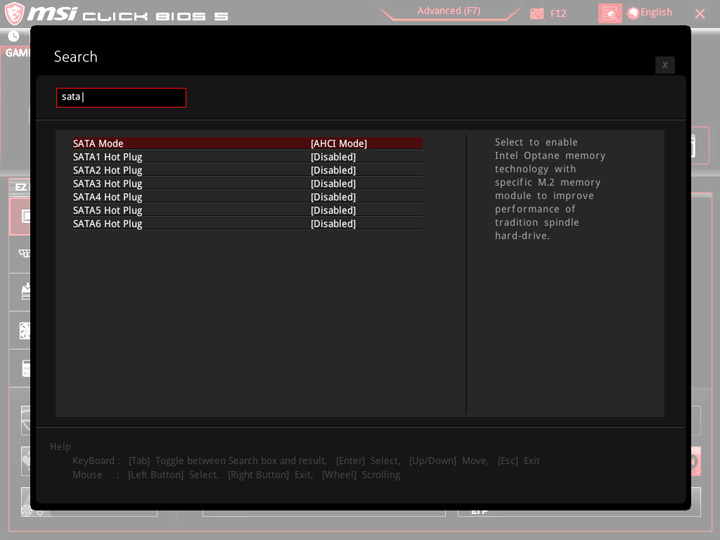

В базовом меню доступны: активация фирменного профиля разгона ЦП (Game Boost), XMP, выбор локализации, поиск по всем пунктам меню (включая расширенные), информация о системных компонентах, панель выбора приоритета загрузочных устройств, пять профилей для концентрации в них избранных пунктов.

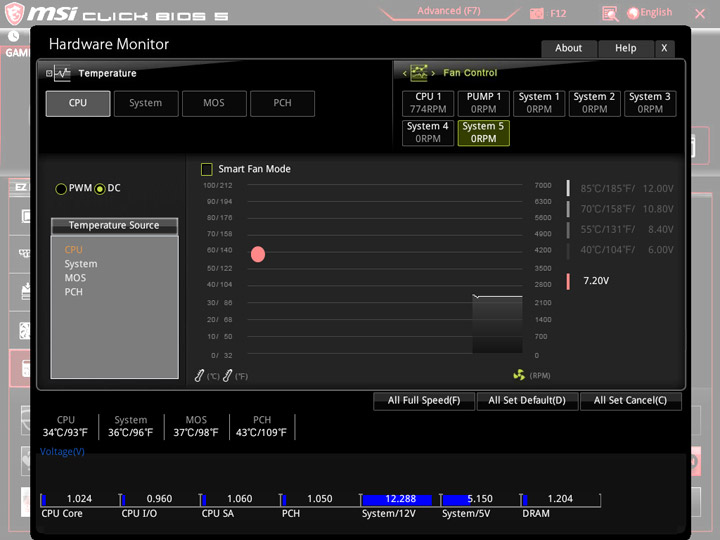

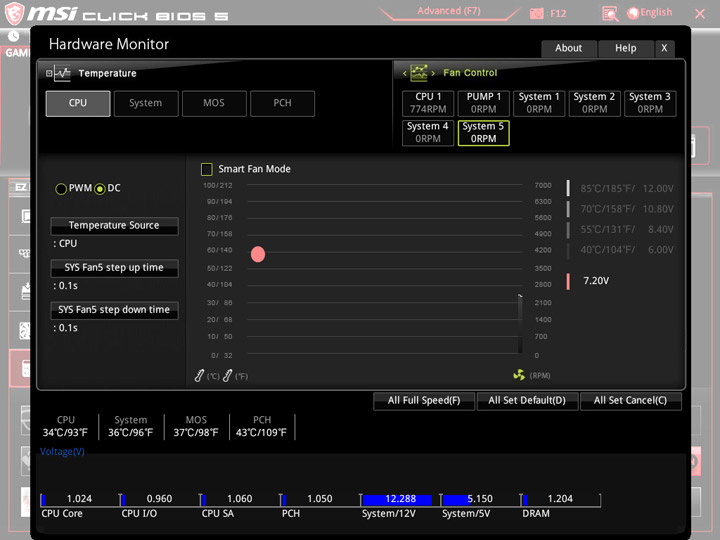

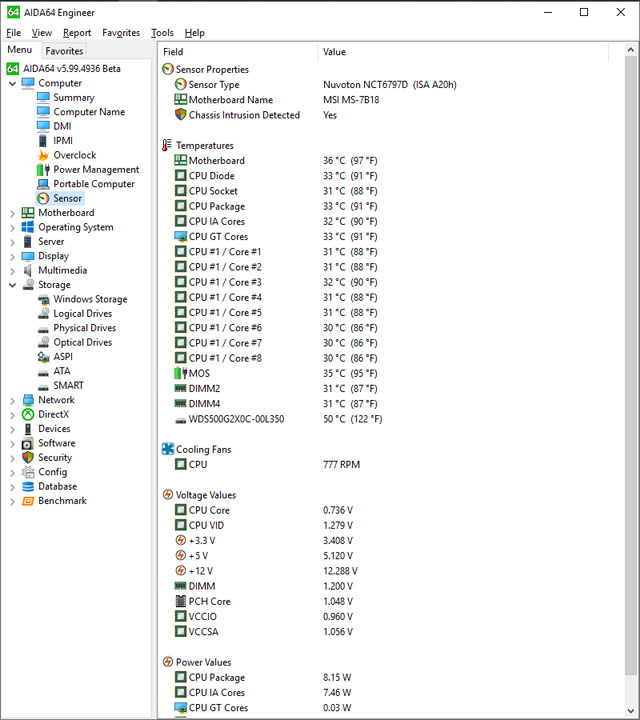

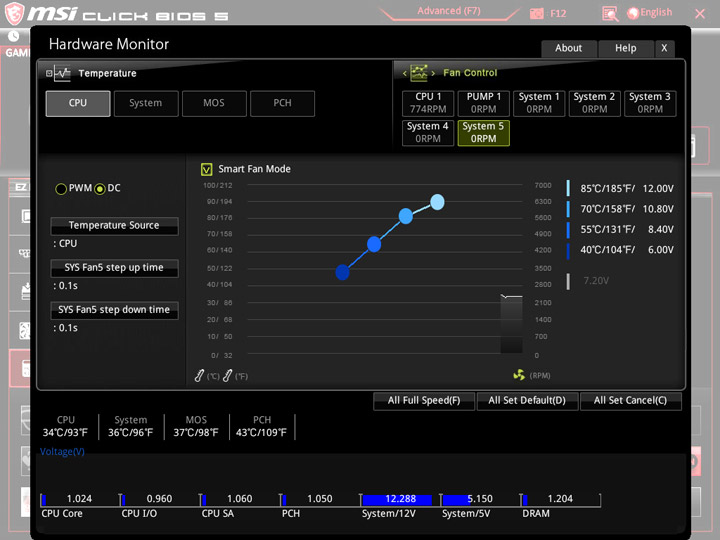

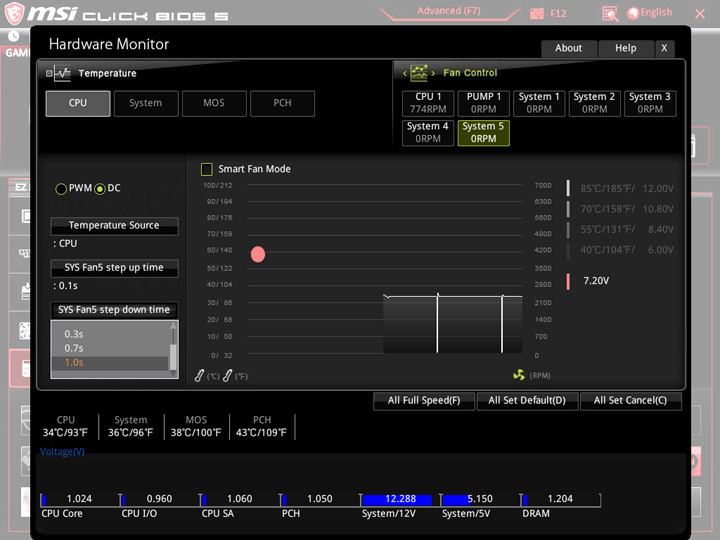

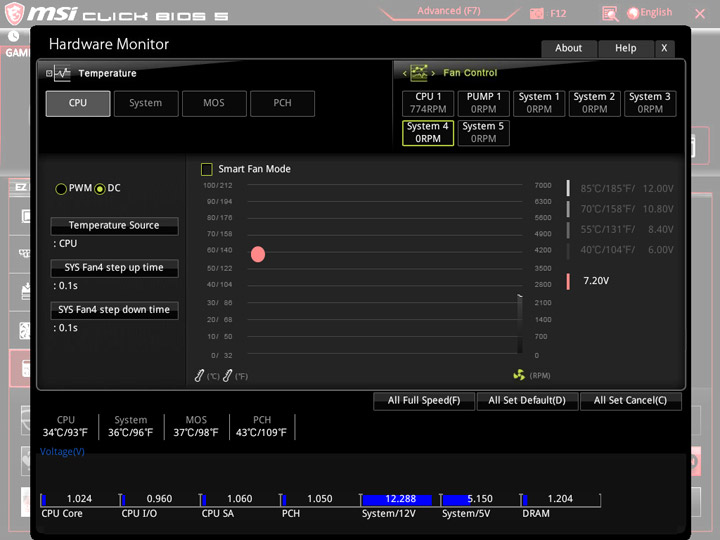

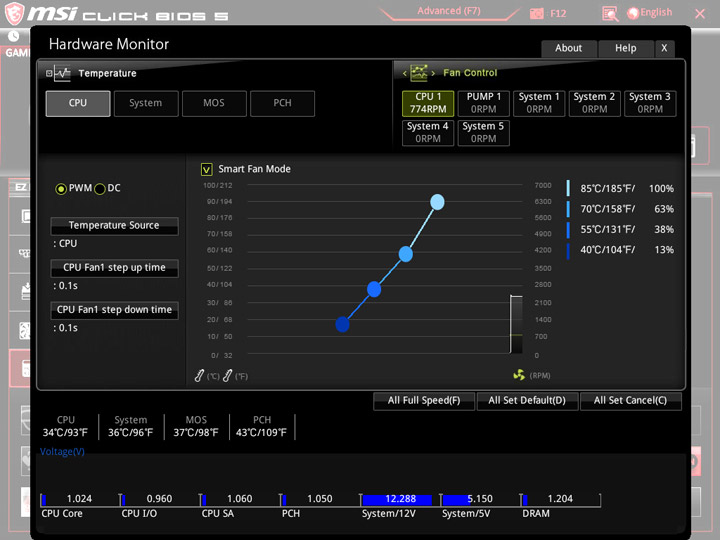

Устройство способно предоставить информацию о четырёх температурных значениях, среди них фигурирует датчик MOS, то есть распаянный в области VRM. Эти данные можно использовать в качестве отправной точки в алгоритме замедления вентиляторов.

Расширенное меню по структуре идентично с другими продуктами компании.

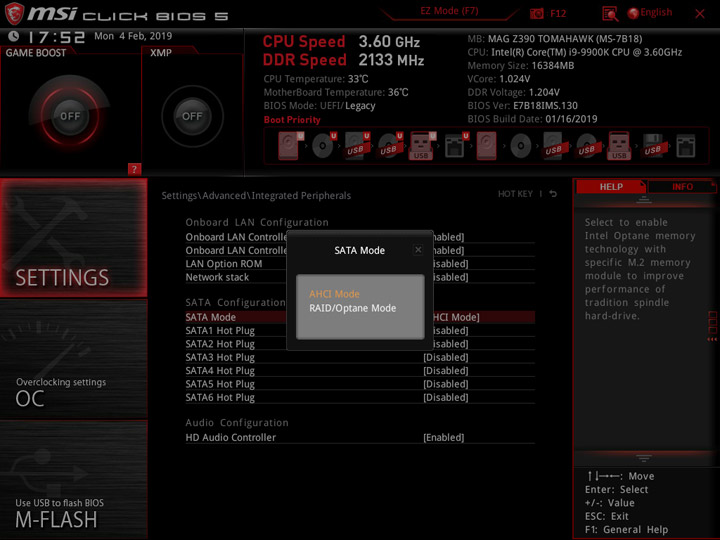

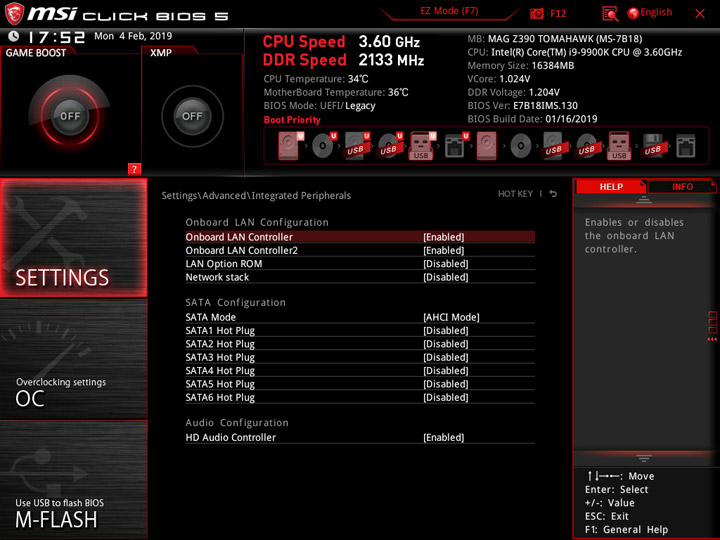

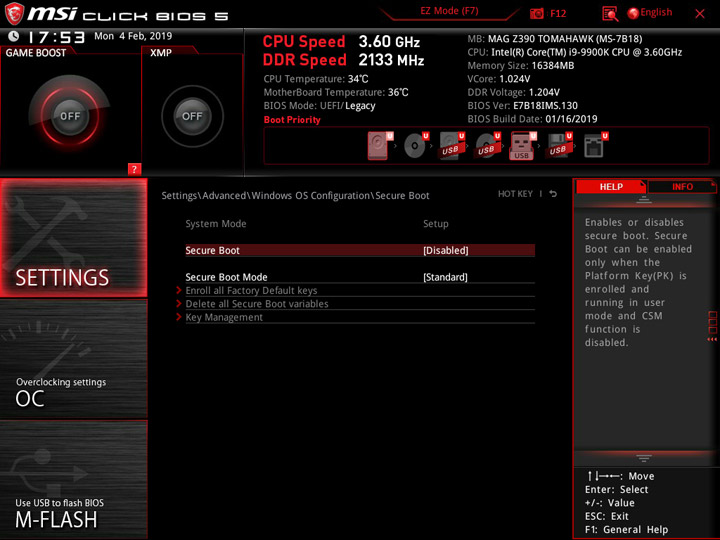

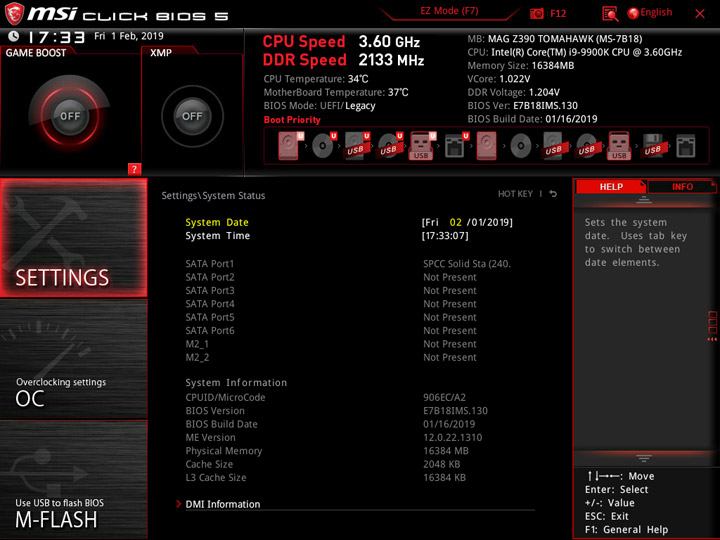

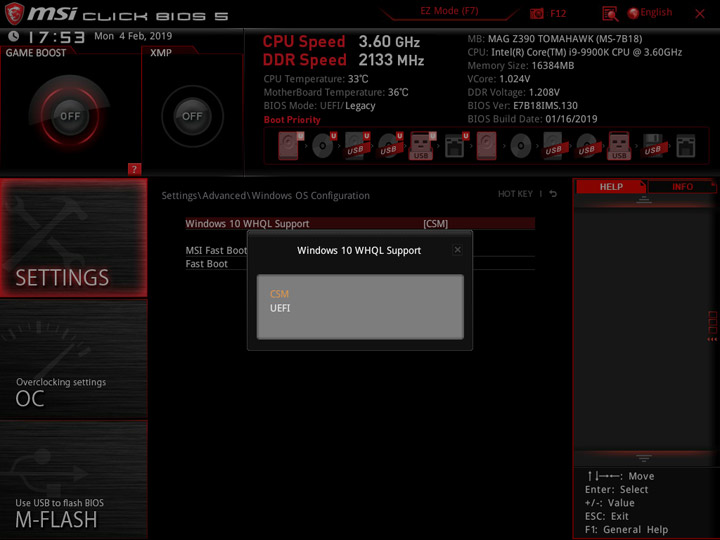

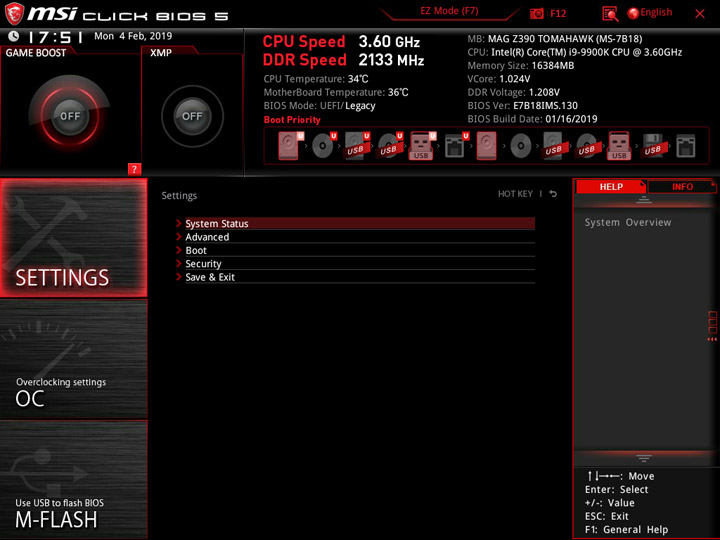

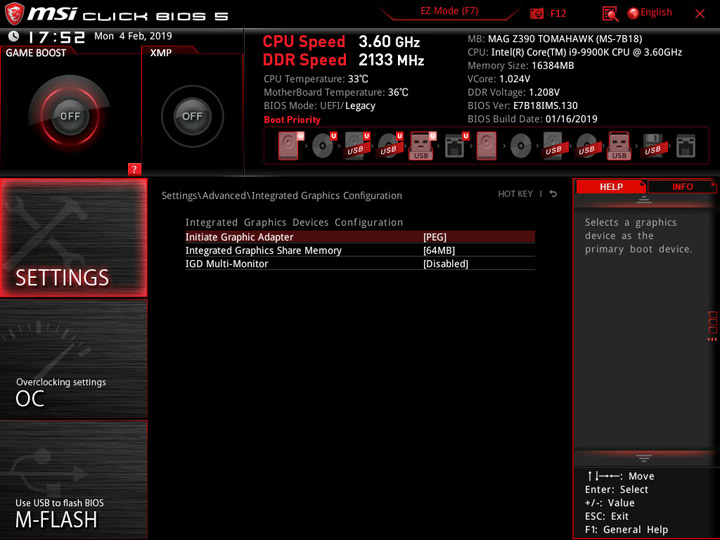

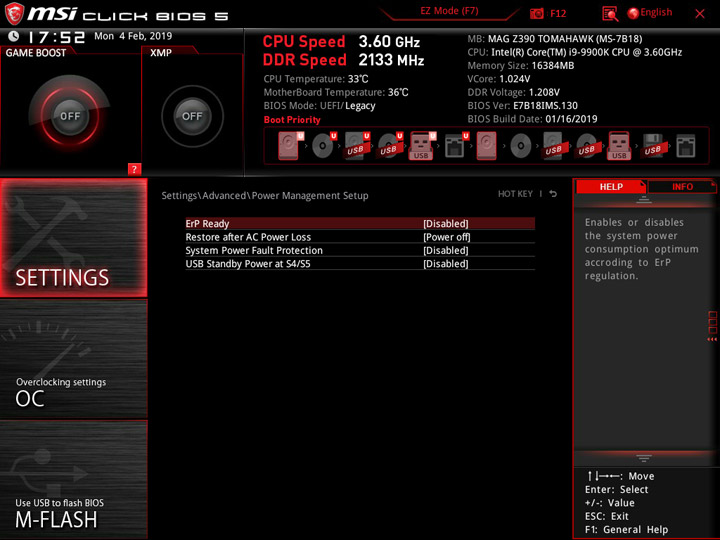

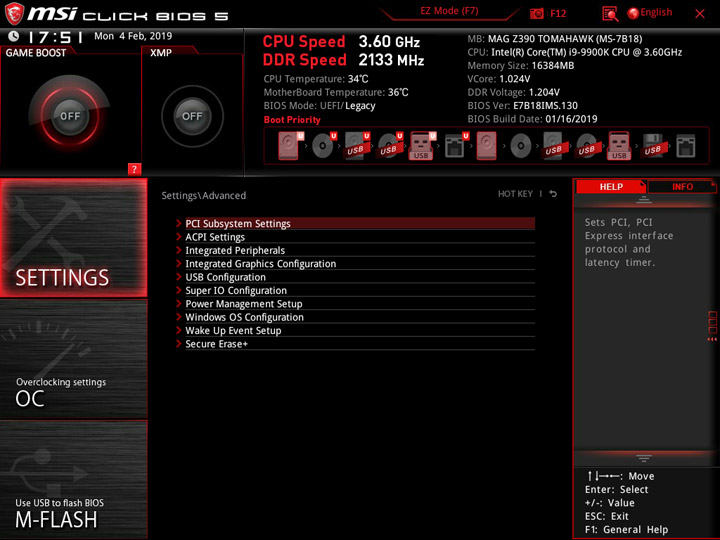

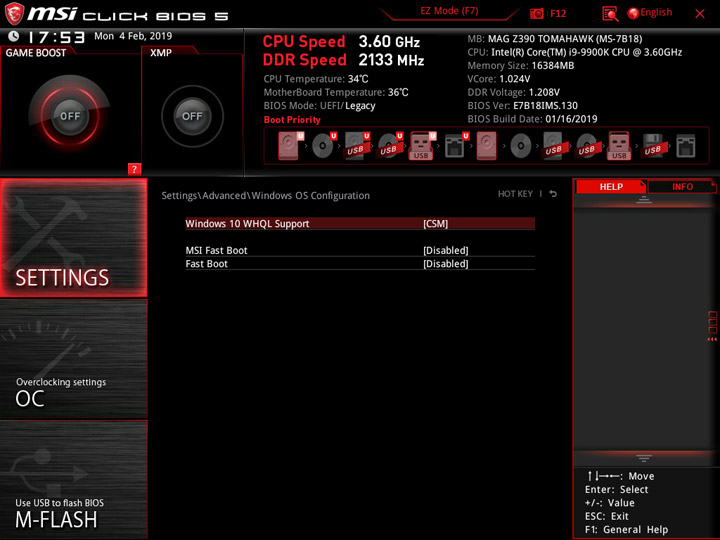

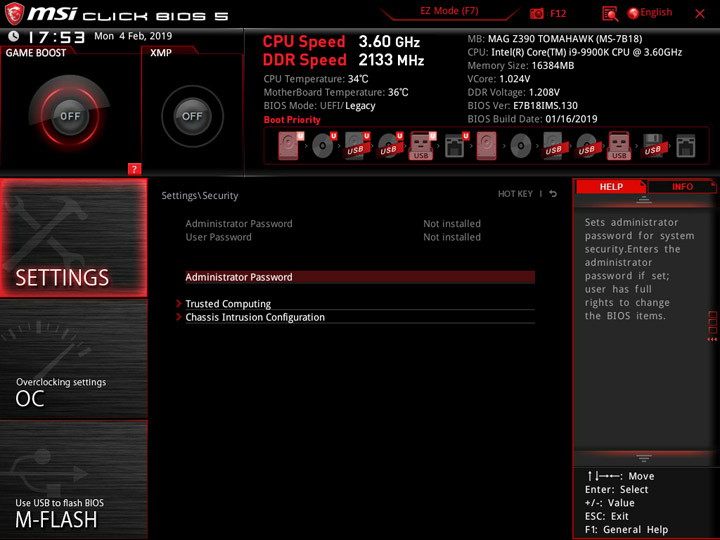

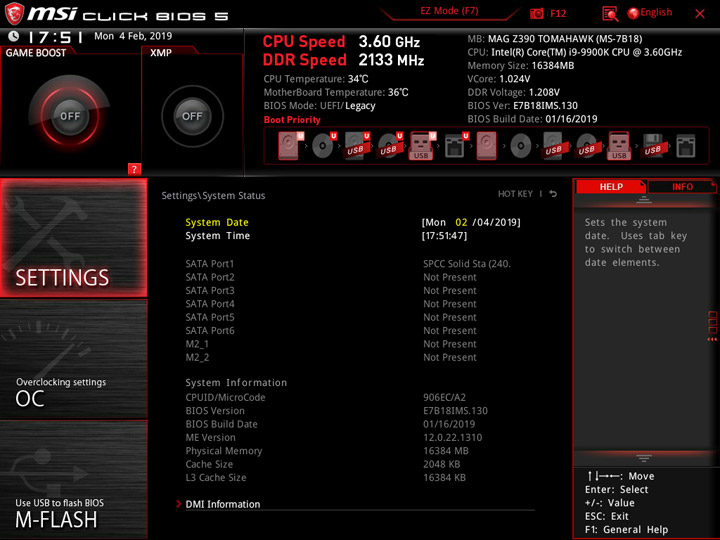

В разделе Settings сконцентрированы пункты для наладки работы периферии.

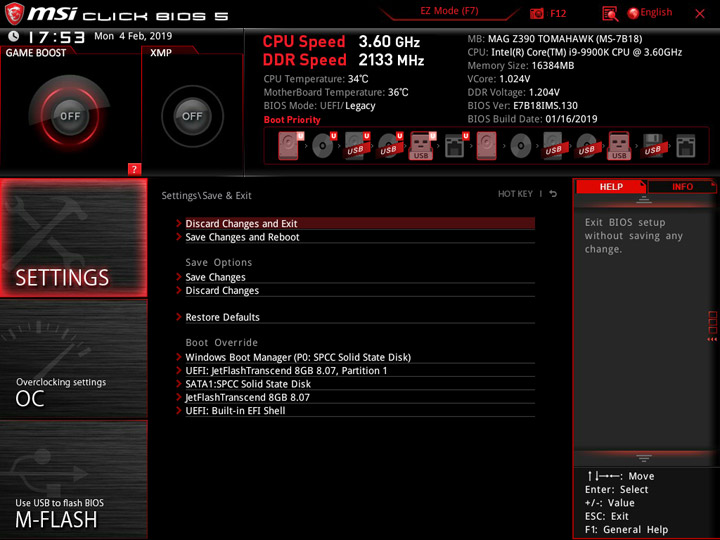

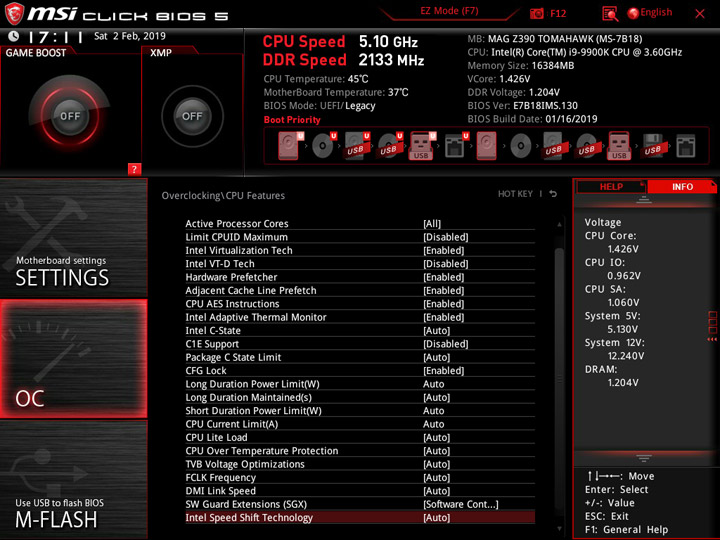

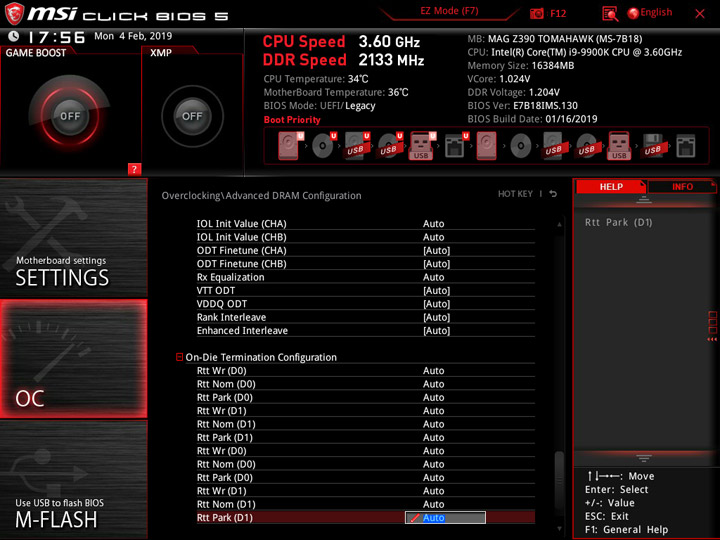

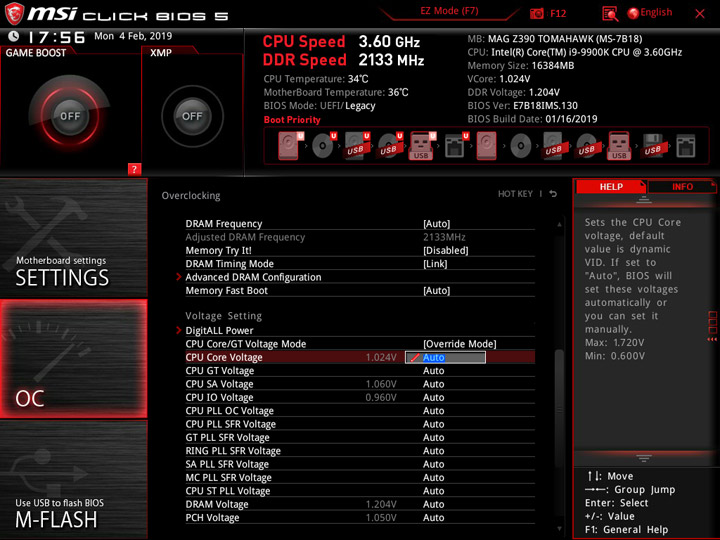

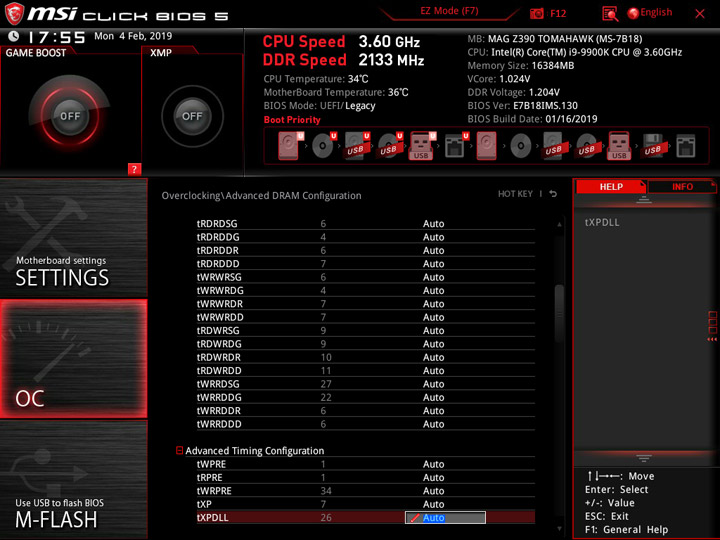

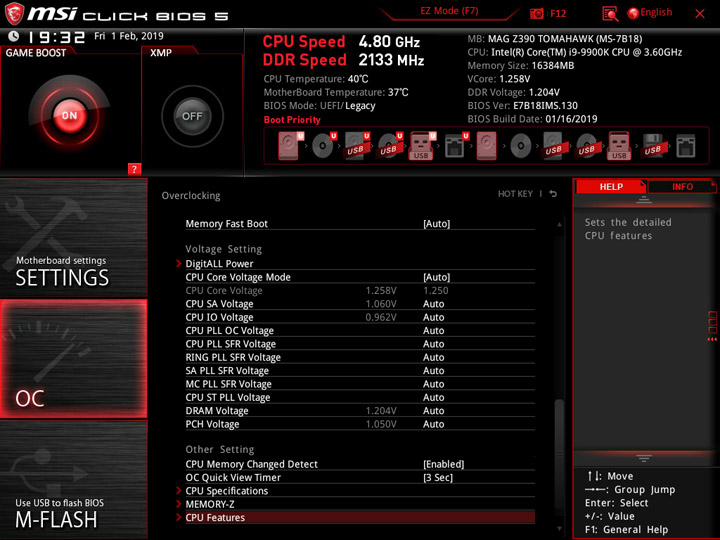

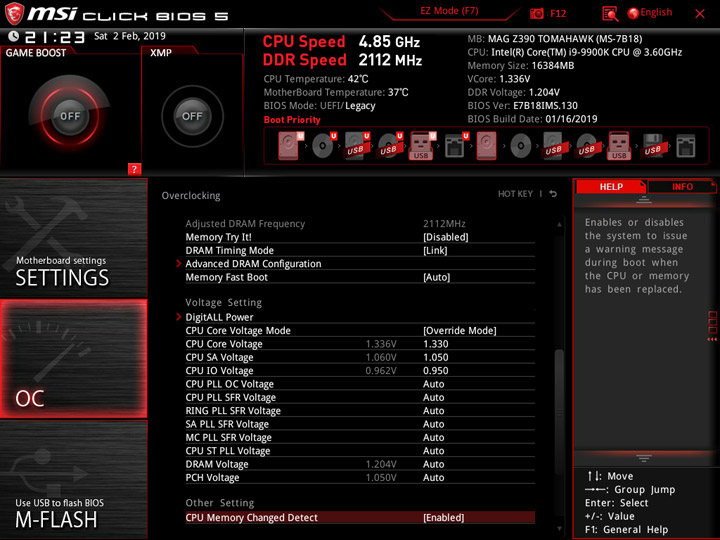

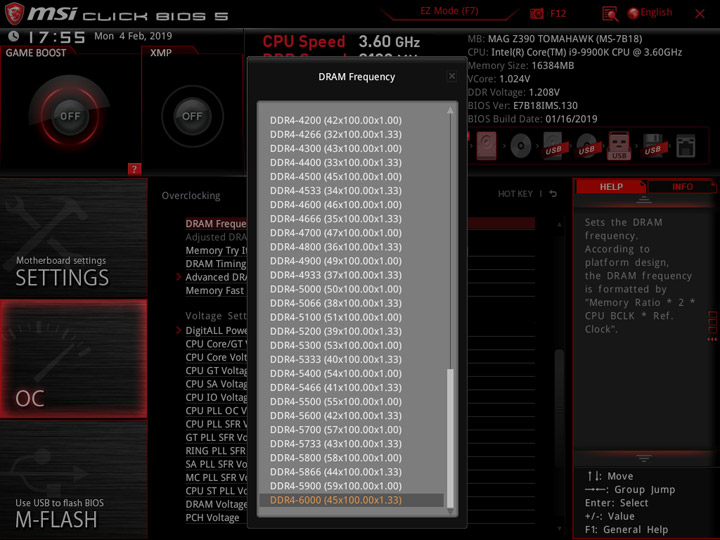

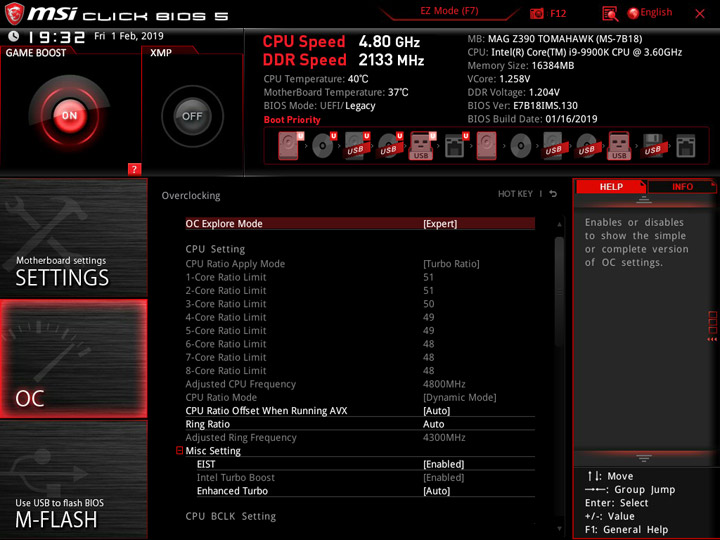

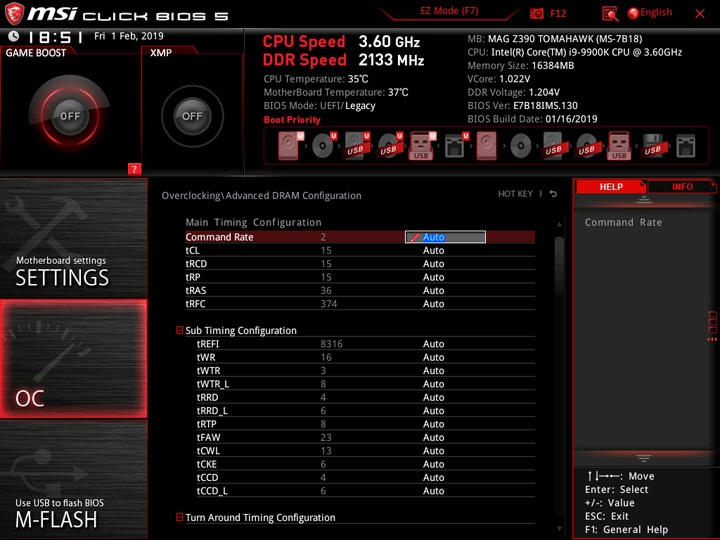

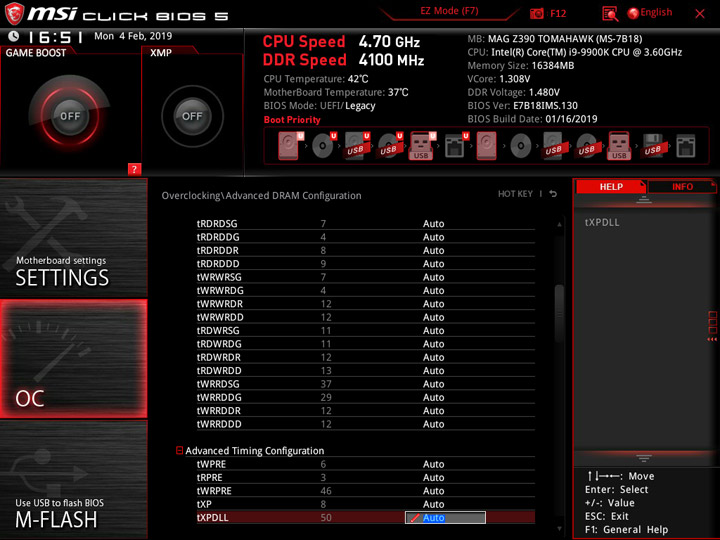

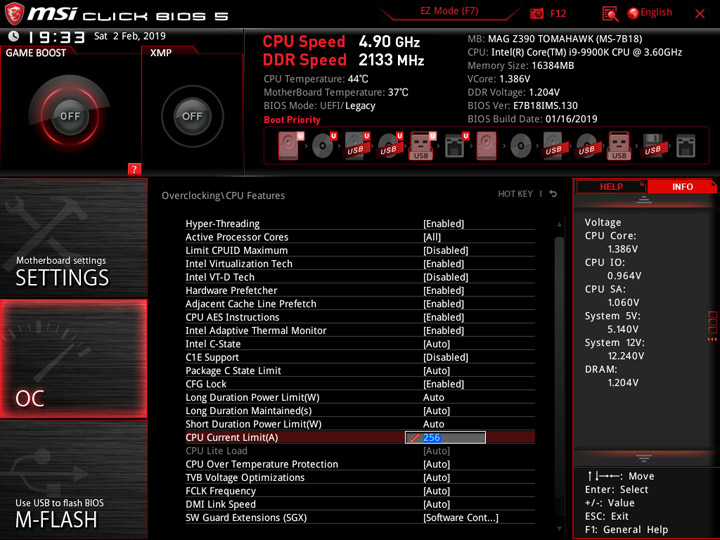

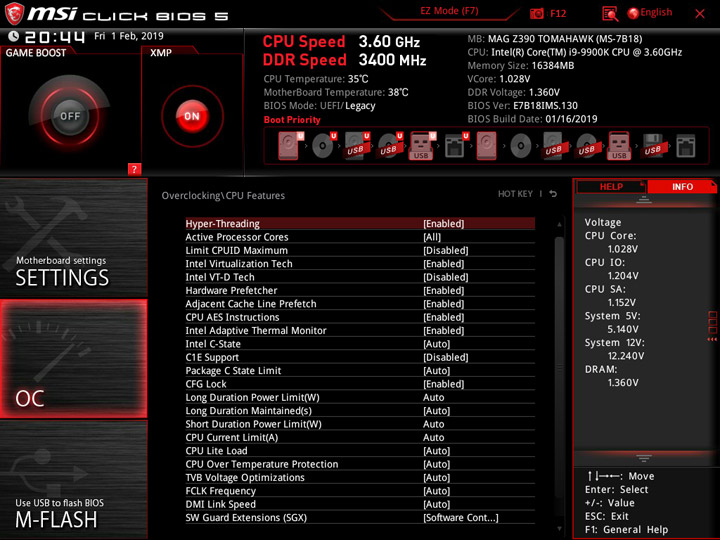

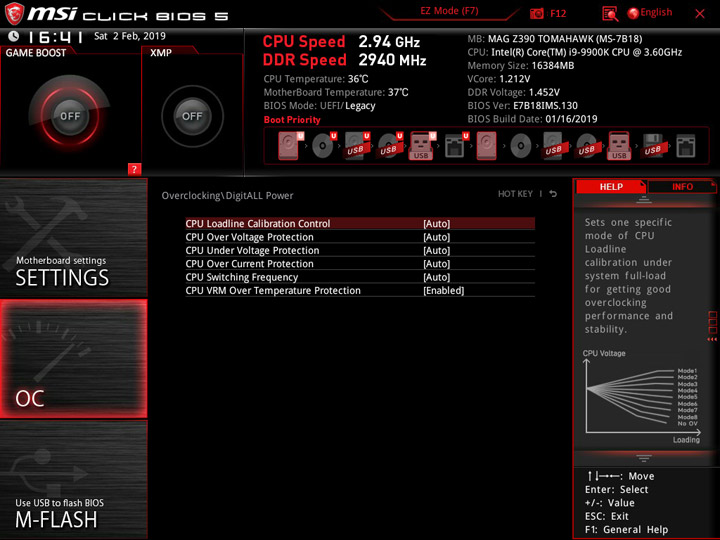

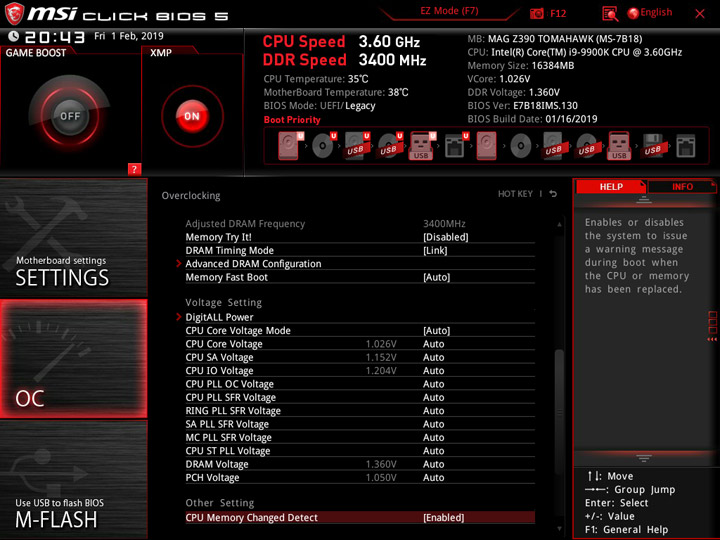

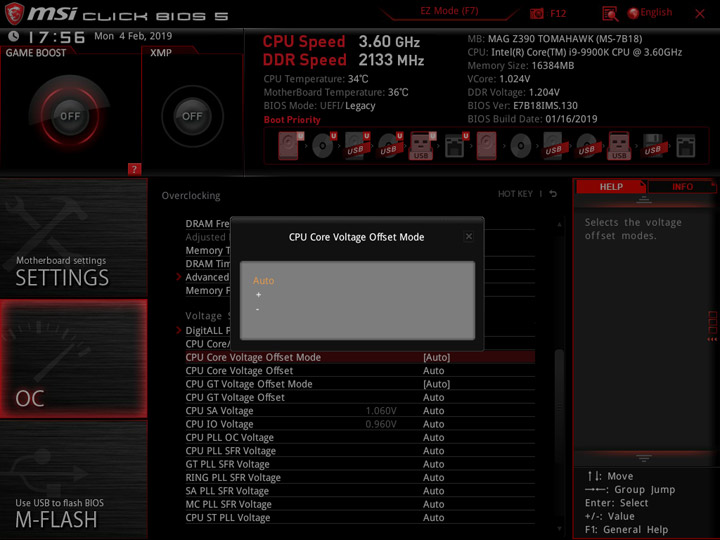

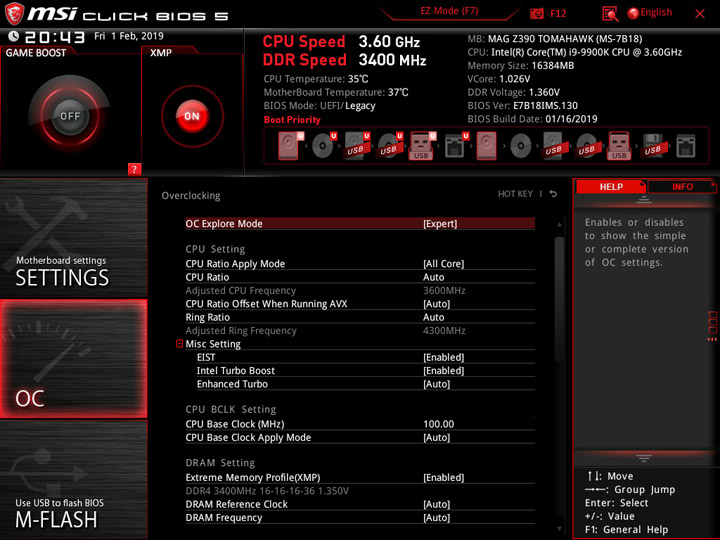

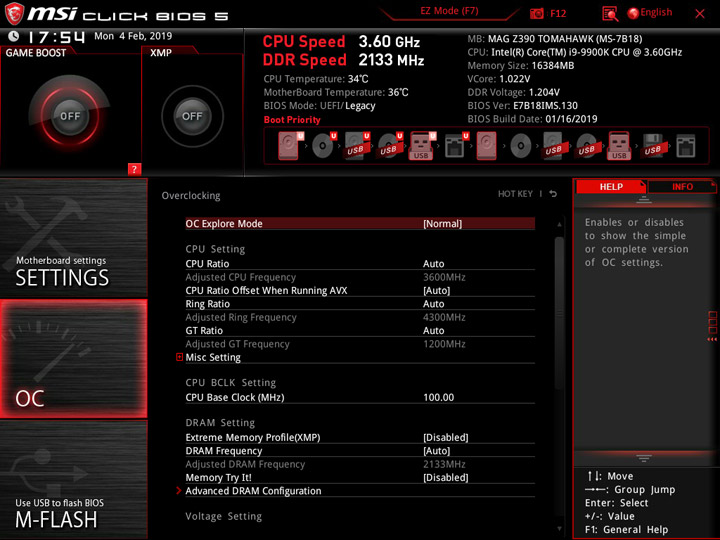

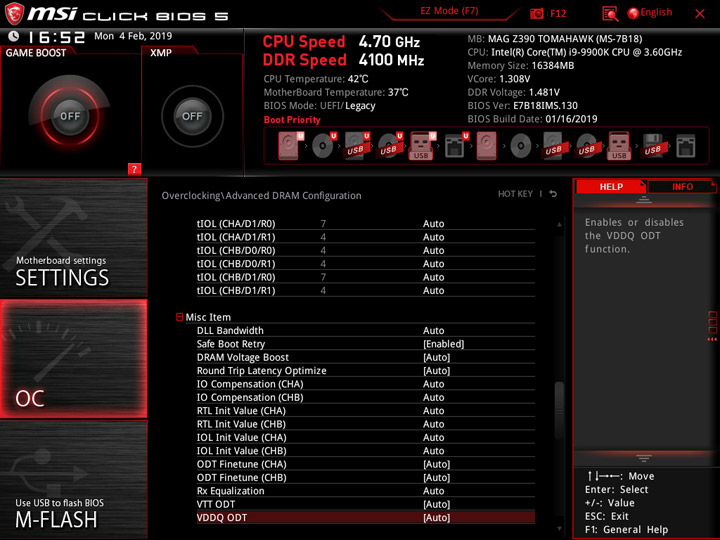

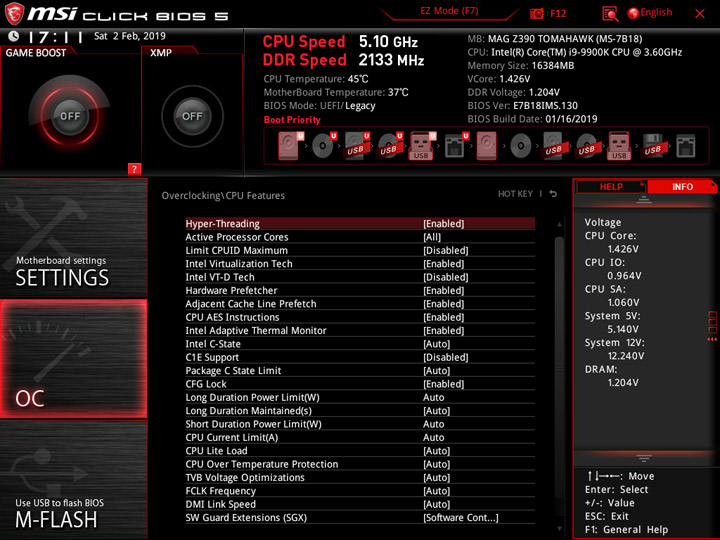

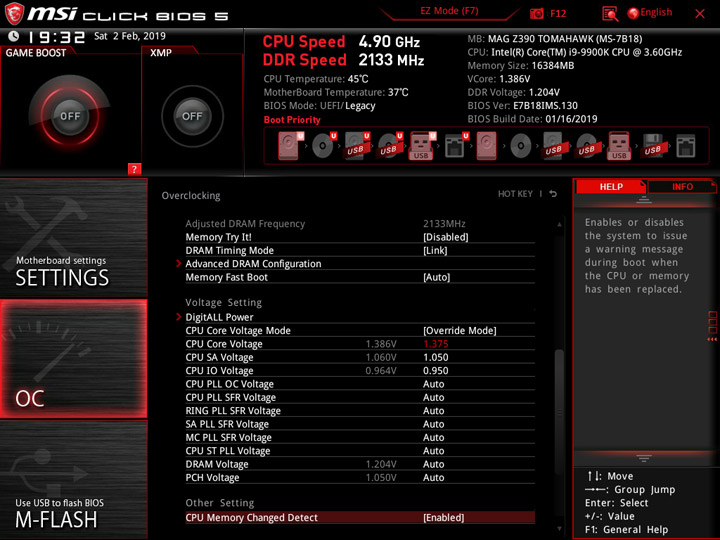

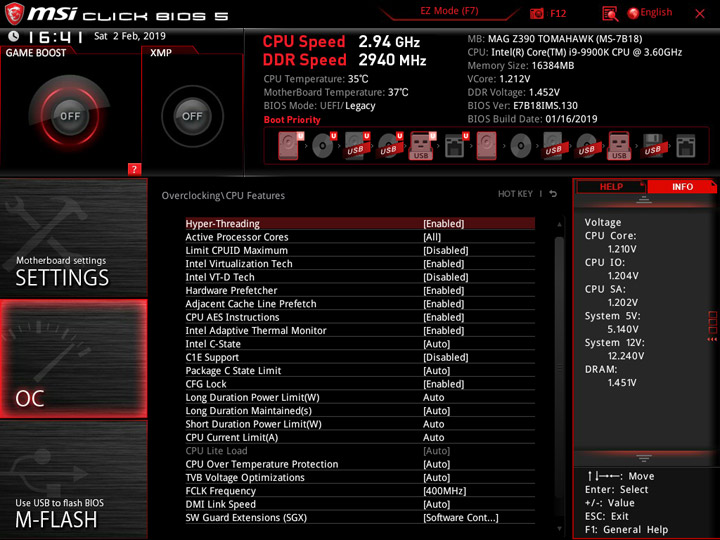

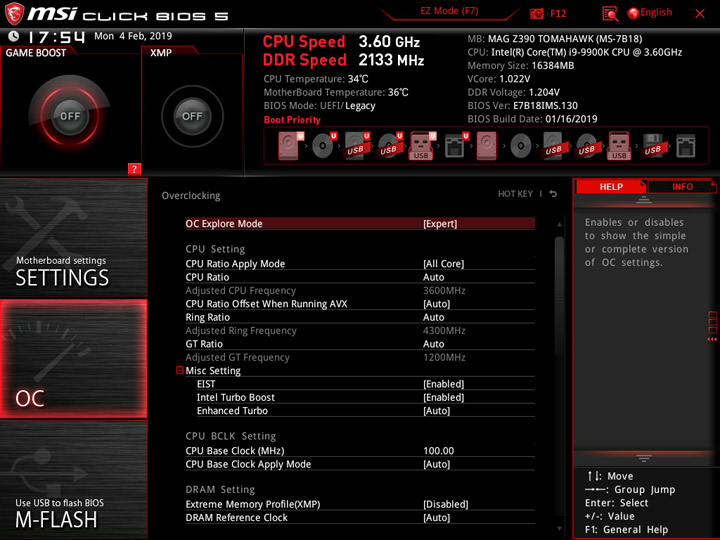

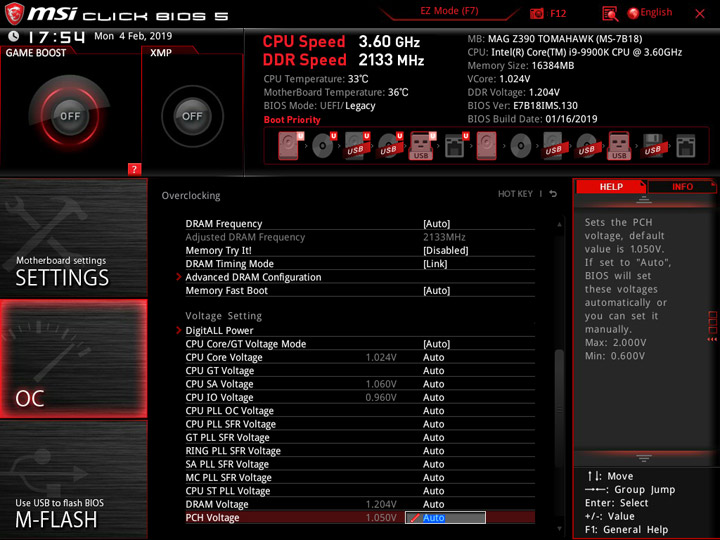

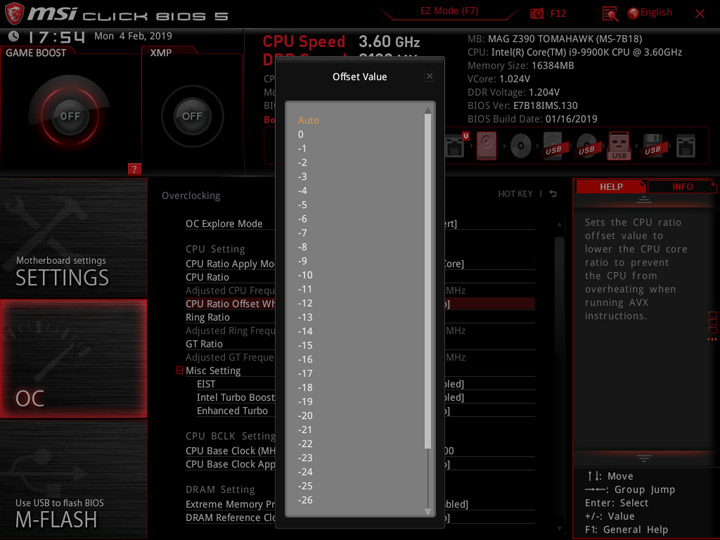

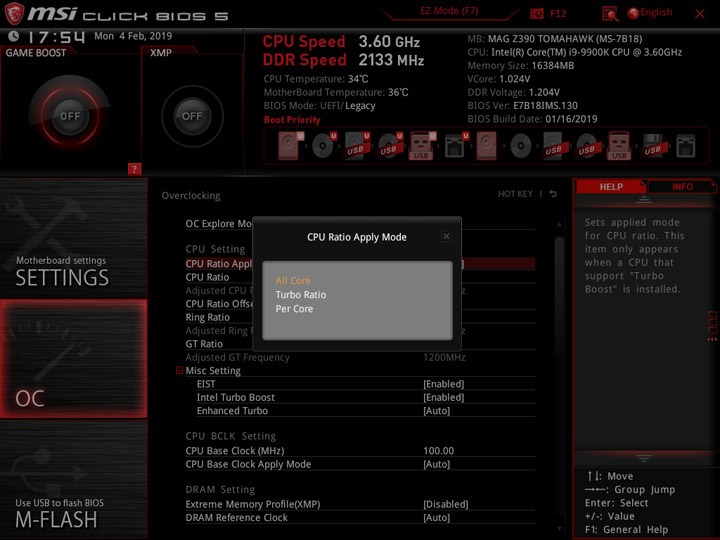

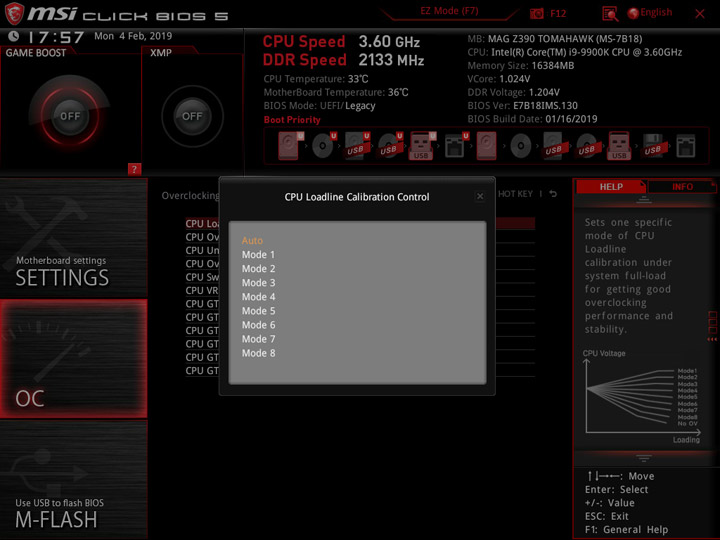

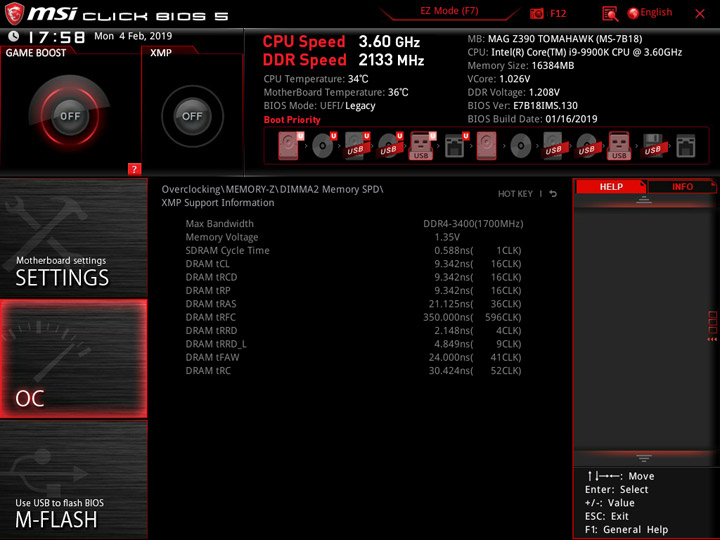

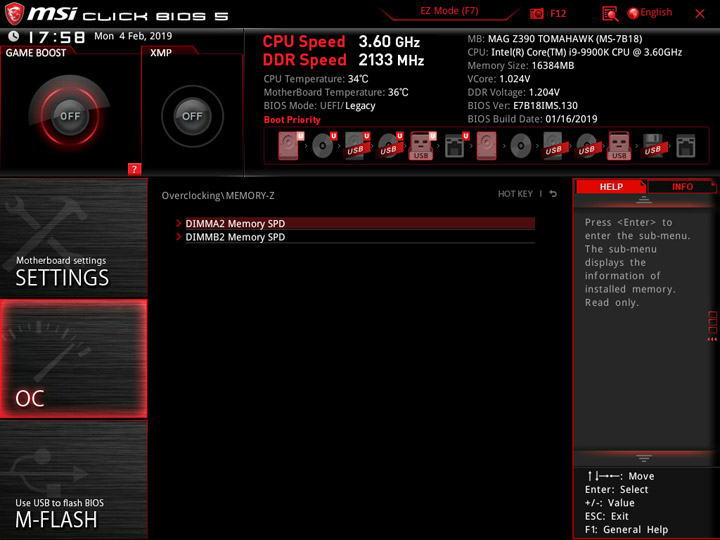

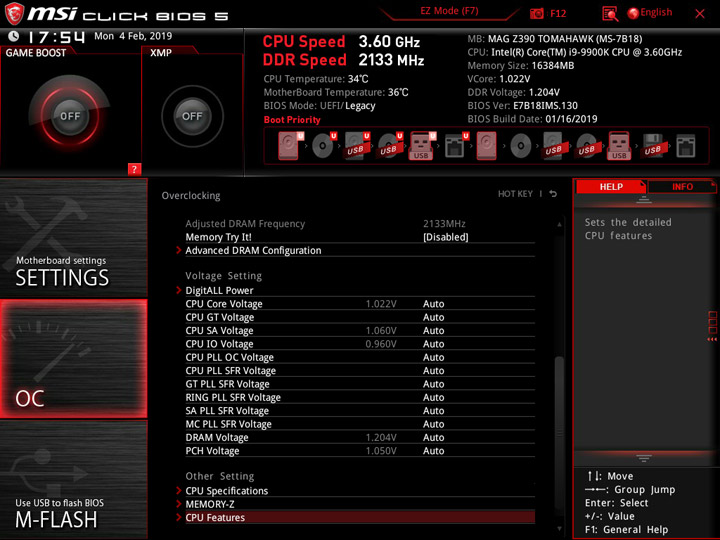

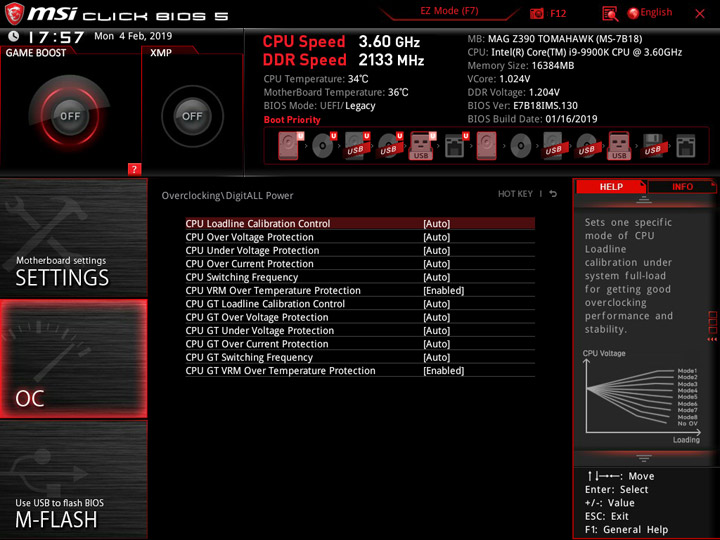

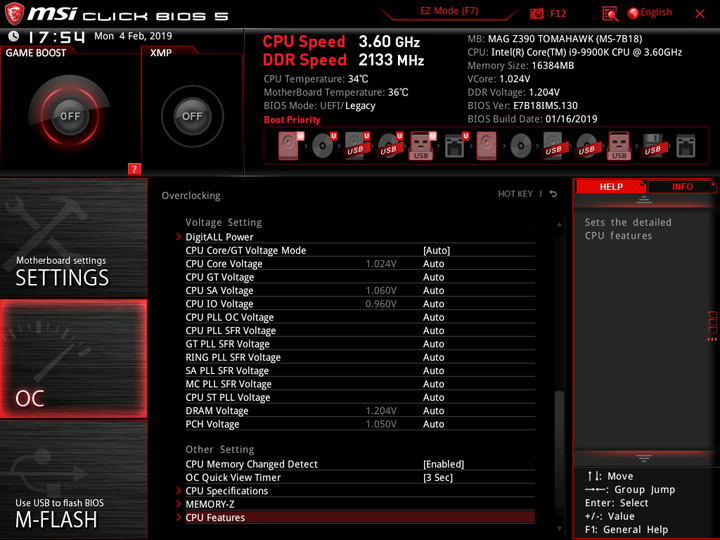

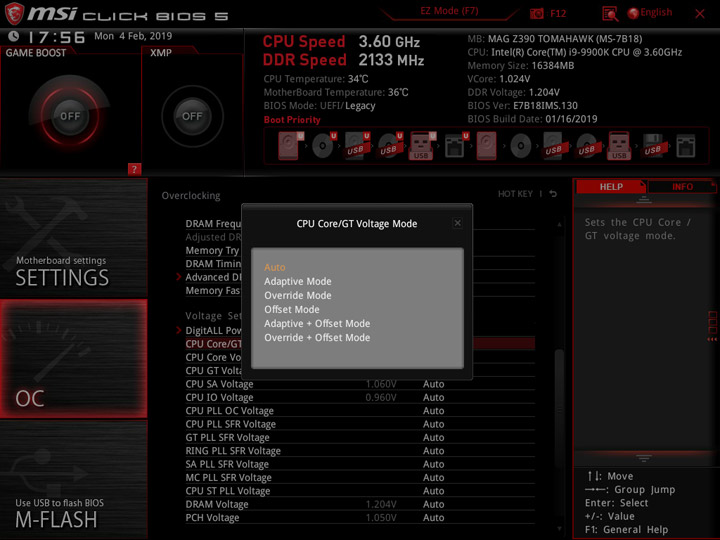

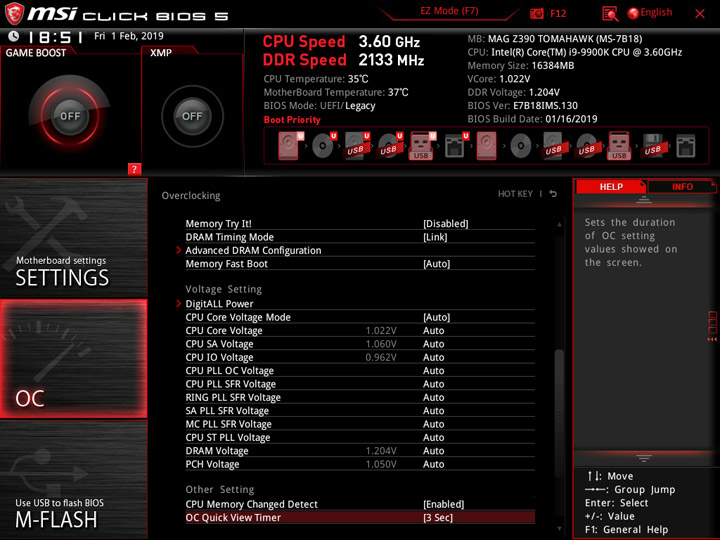

Разгонный потенциал мало в чём ограничен. Пределы напряжений ключевых узлов — велики, шаг изменения — мал, есть профили LLC и возможность как уменьшить, так и нарастить опорную частоту.

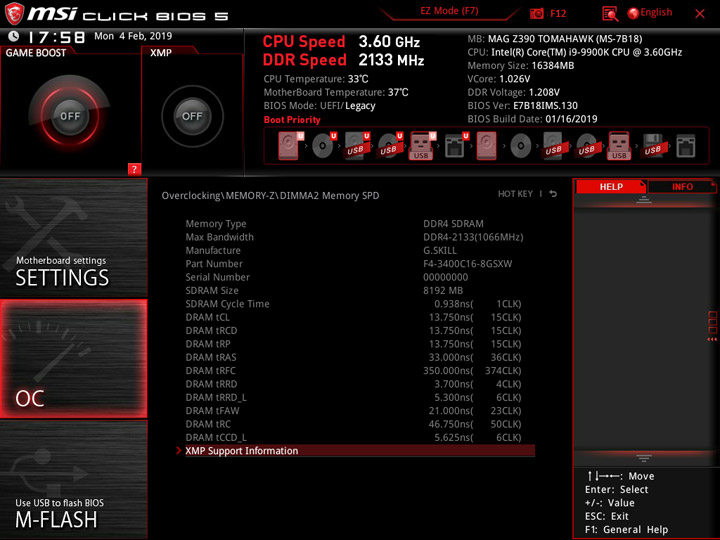

Ключевые переменные находятся в сводной таблице.

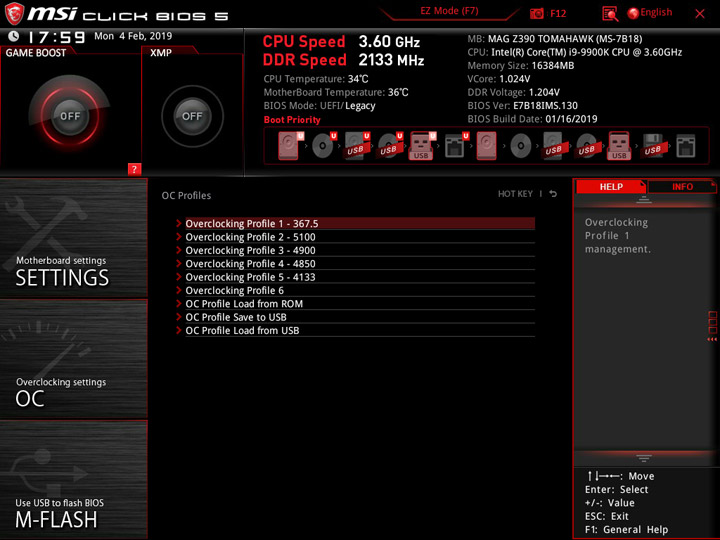

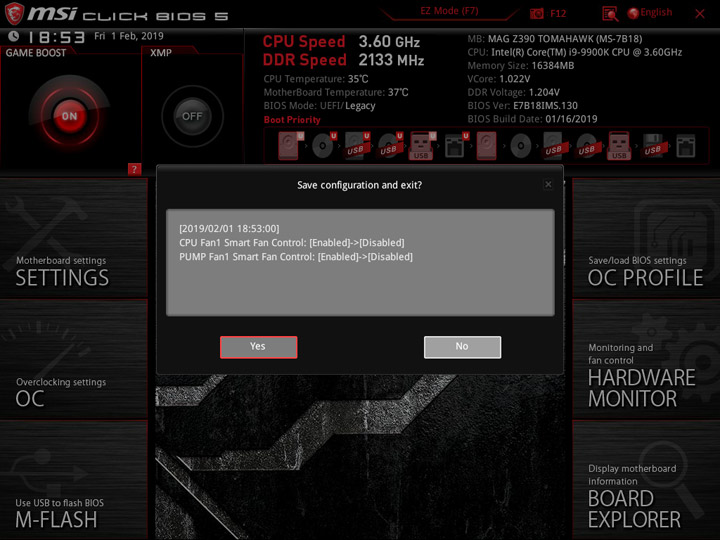

В наличии шесть встроенных профилей для хранения пользовательских настроек и механизм для их записи на сторонний носитель (в неограниченном количестве).

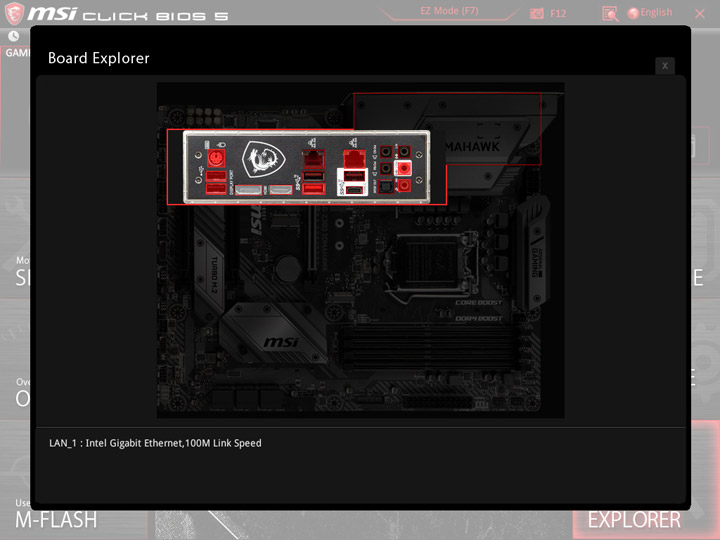

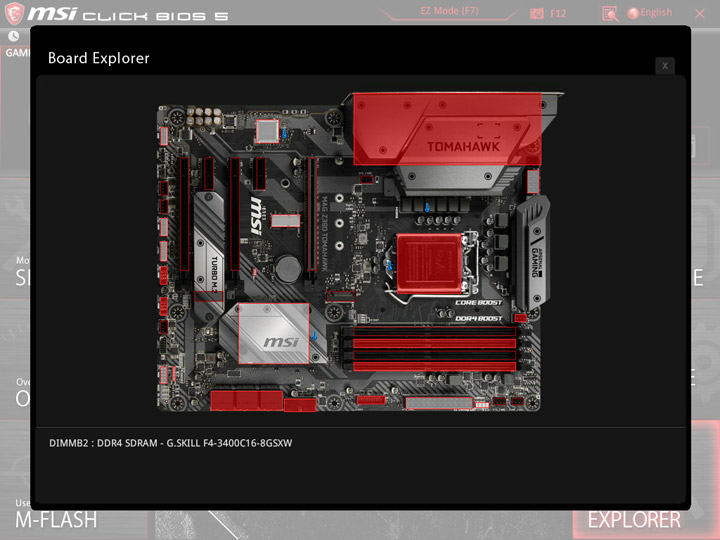

Привычный интерактивный обозреватель оборудования демонстрировал полную работоспособность.

Комплектное ПО

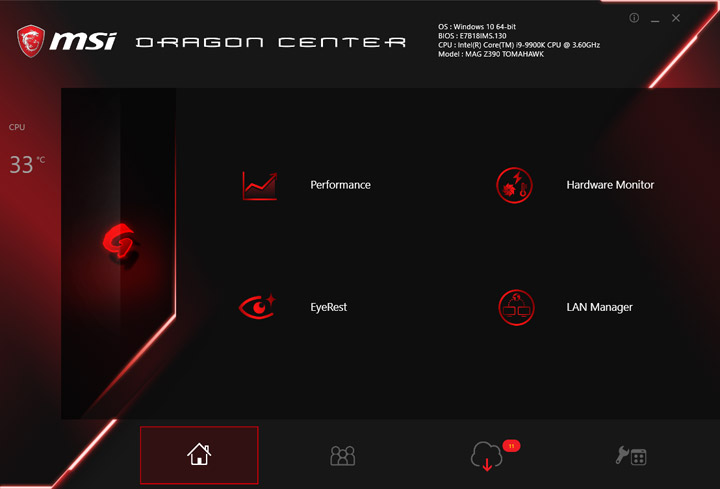

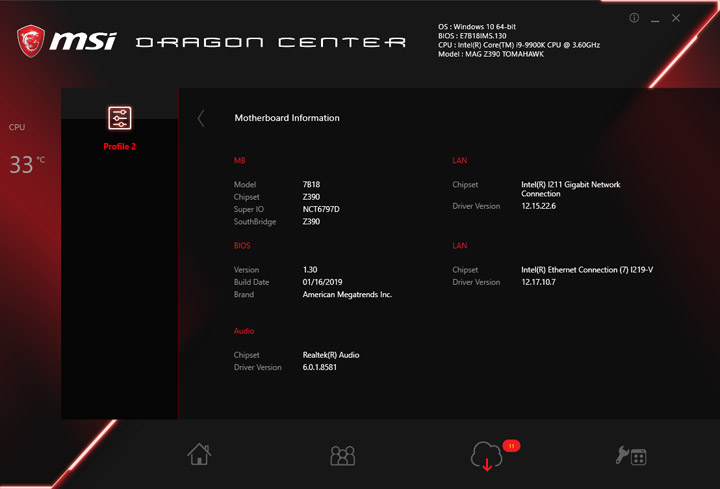

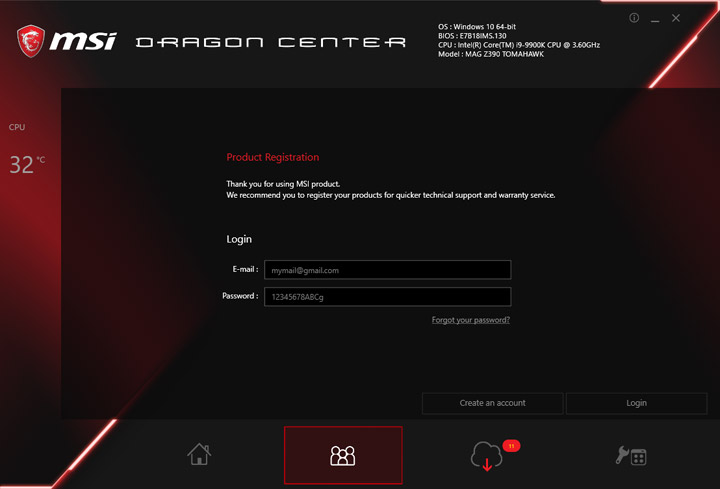

Произошёл тот момент, когда все фирменные утилиты производителя без исключения вошли в единый Dragon Center. Его наполнение можно регулировать самостоятельно, доустанавливая лишь желаемые компоненты к базовым, среди которых уже есть бонус под сетевую инфраструктуру — Gaming Lan Manager. Чего-то большего, вроде особых утилит под эксперименты со звучанием, тут нет, так сказывается класс серии плат MAG. Прежде встречавшийся App Player я смог обнаружить лишь на комплектном диске поставки.

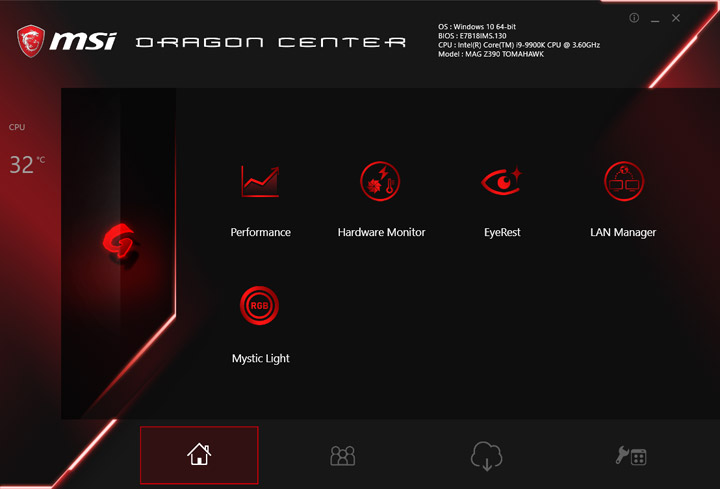

Базовые пять инструментов выбирать не приходится.

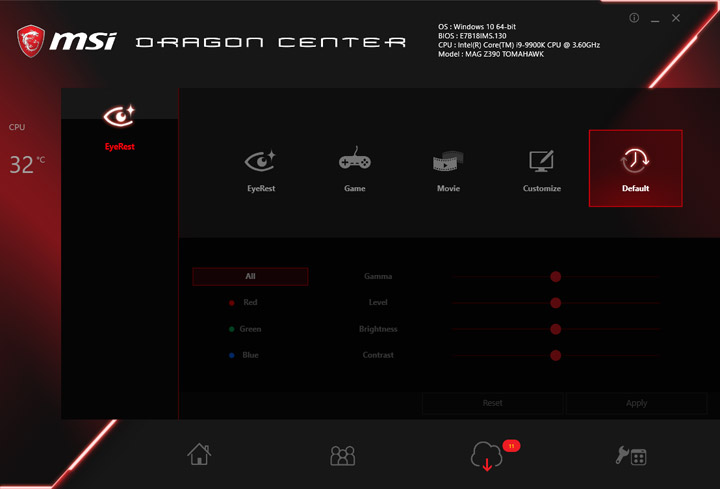

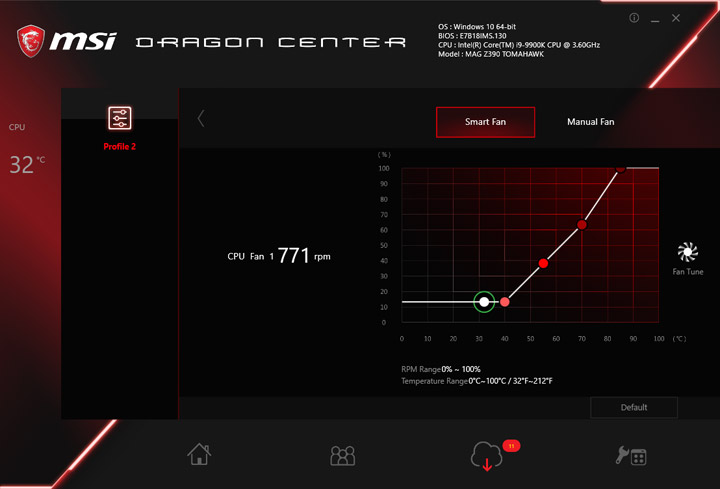

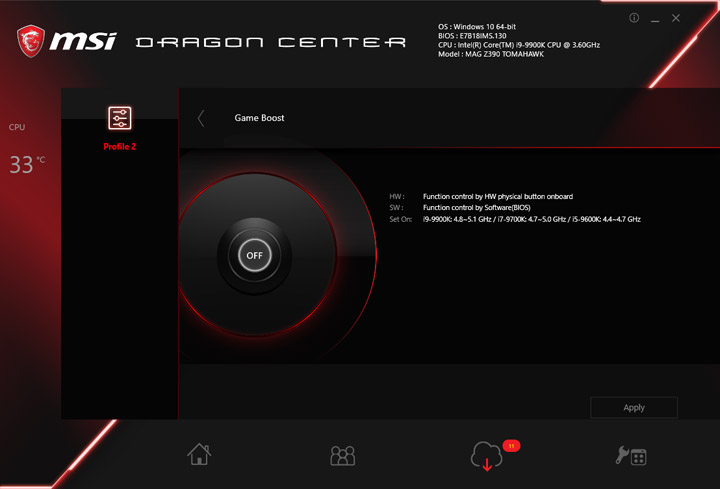

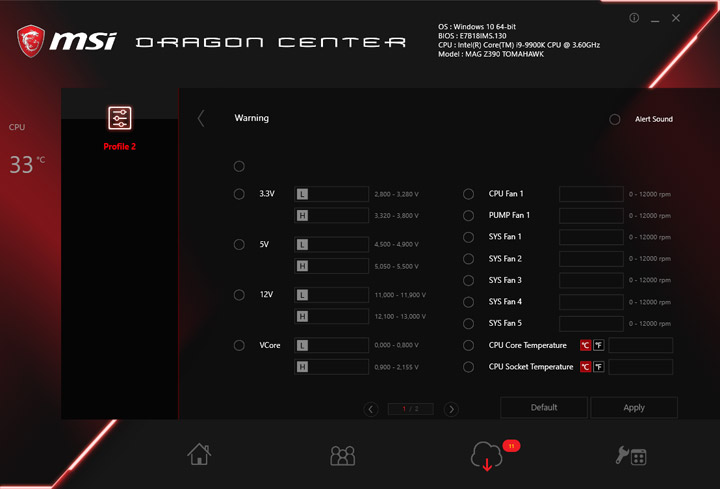

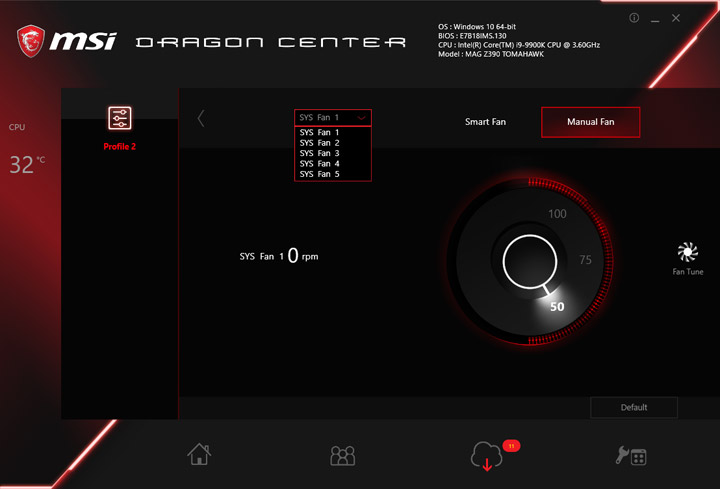

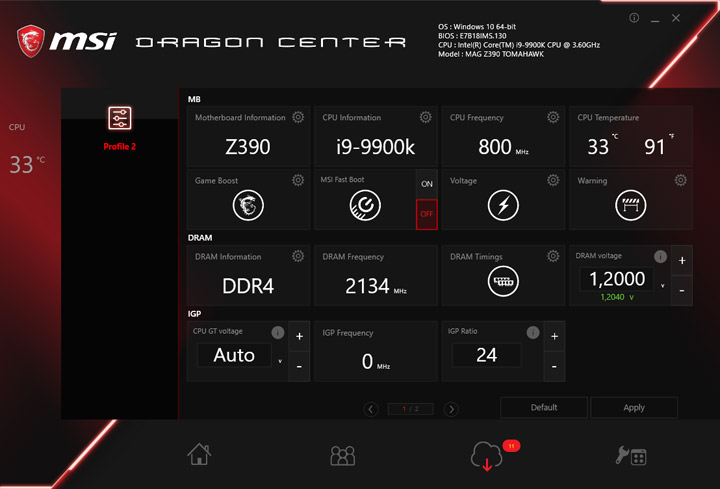

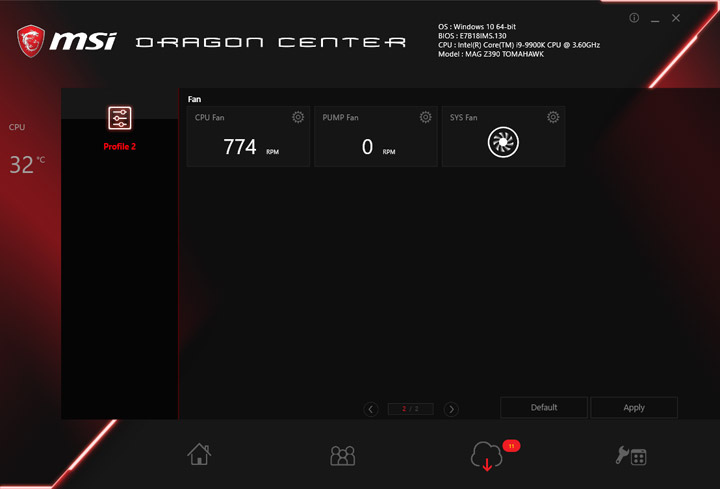

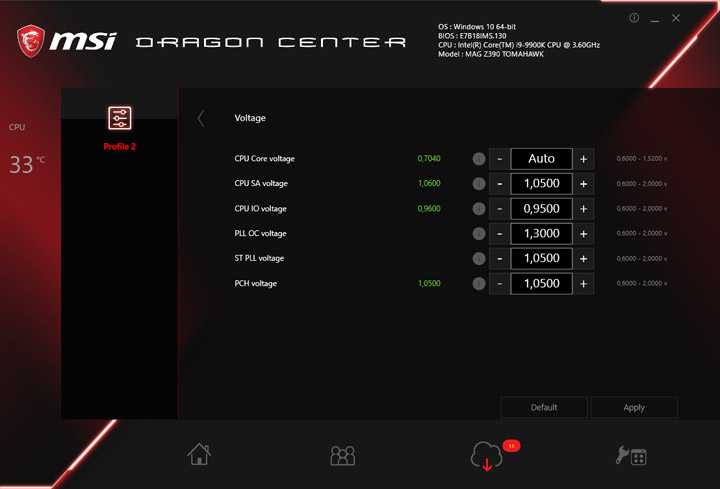

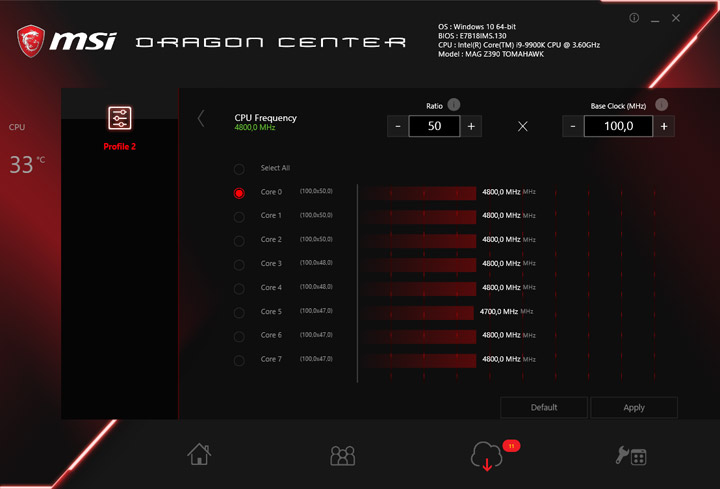

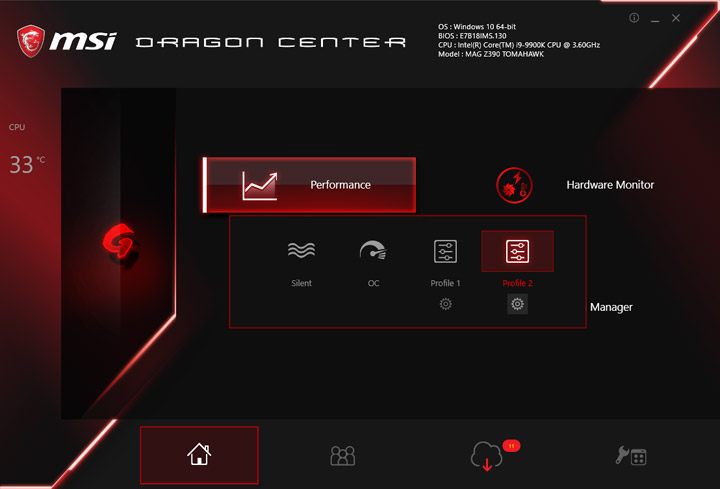

Command Center перешёл в Performance, имеются два настраиваемых профиля, в каждом из них широкие возможности по отладке системы. Напряжения можно менять «на лету», экспериментируя с разгоном. Блок по замедлению охладителей всё ещё уступает возможностям, доступным уже в UEFI.

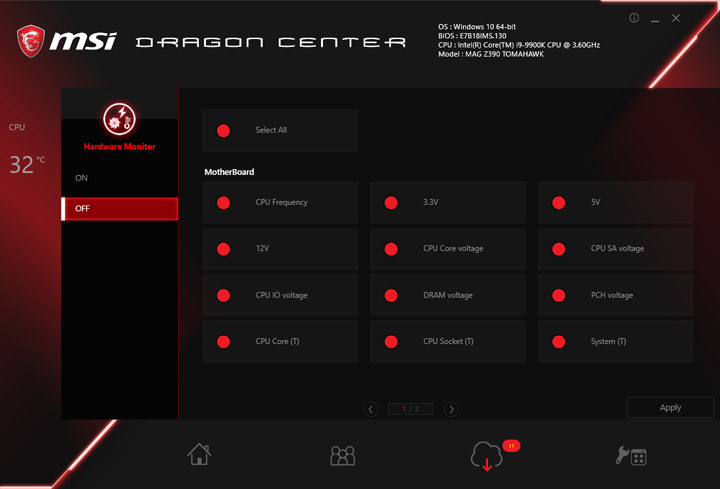

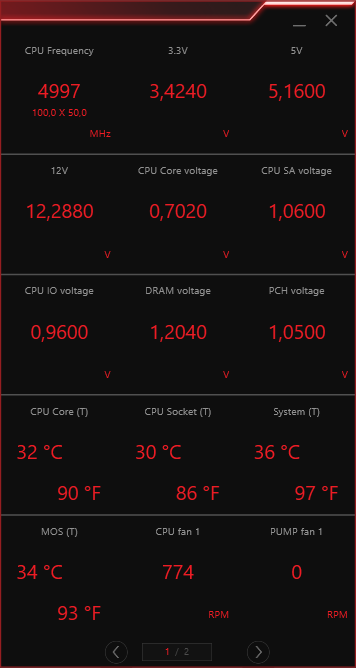

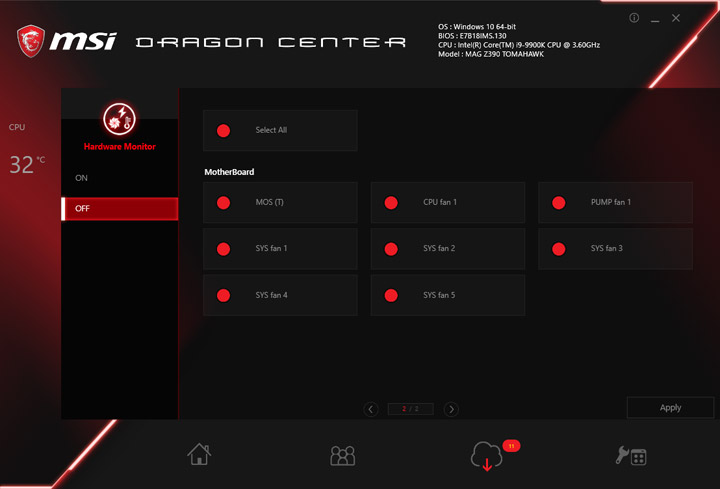

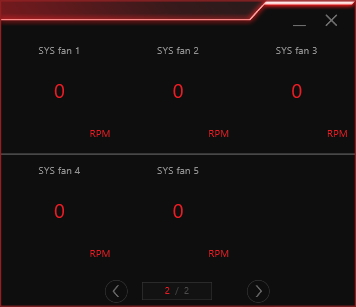

Отслеживание параметров системы в режиме реального времени независимое, отображается отдельным окном, его наполнение полностью контролируемо пользователем.

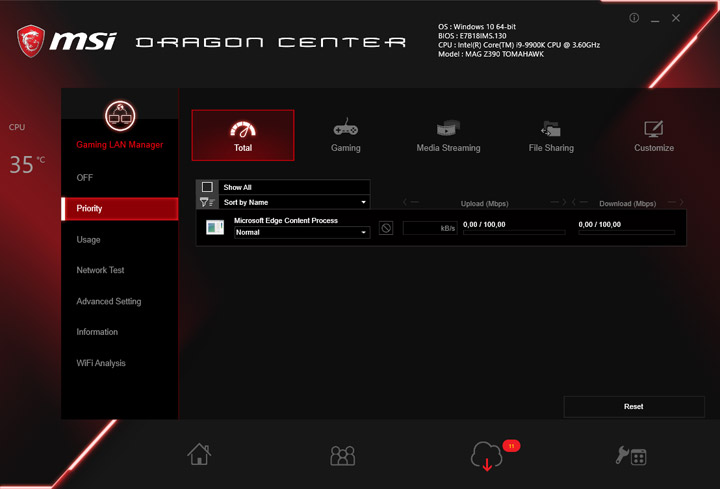

Gaming Lan Manager базируется на основе cFosSpeed и знаком большинству энтузиастов.

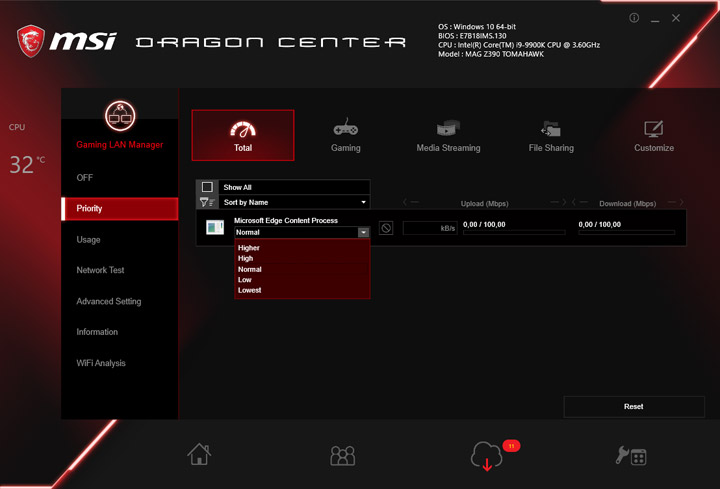

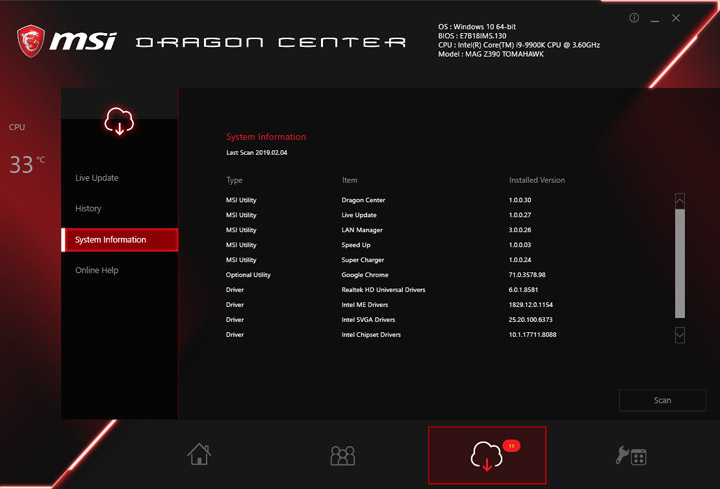

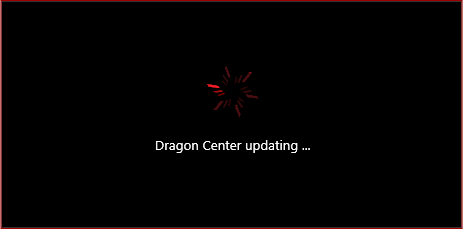

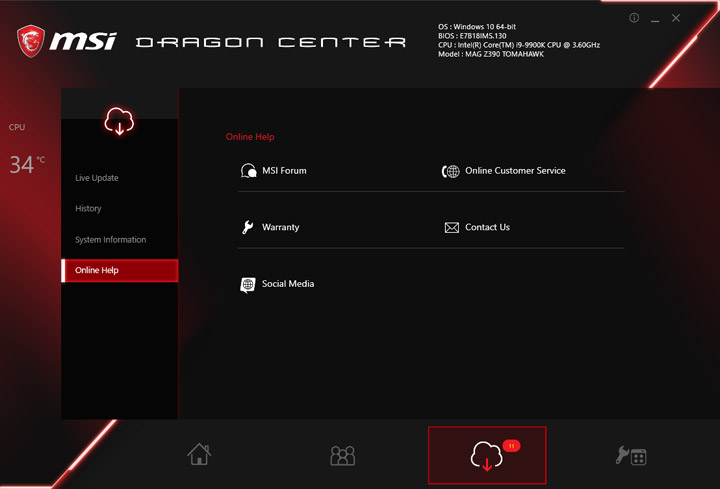

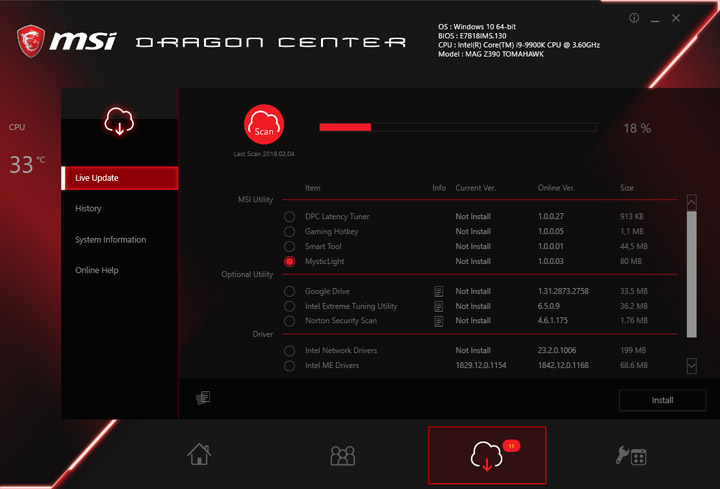

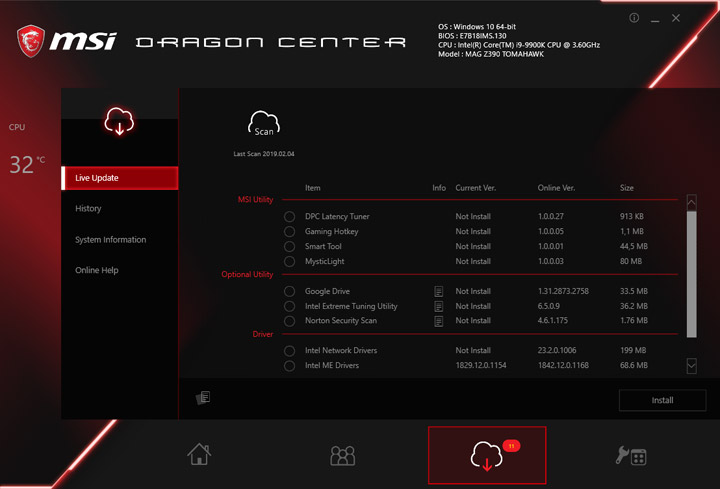

Модуль по обновлению ПО и драйверов также оказался интегрирован в Dragon Center.

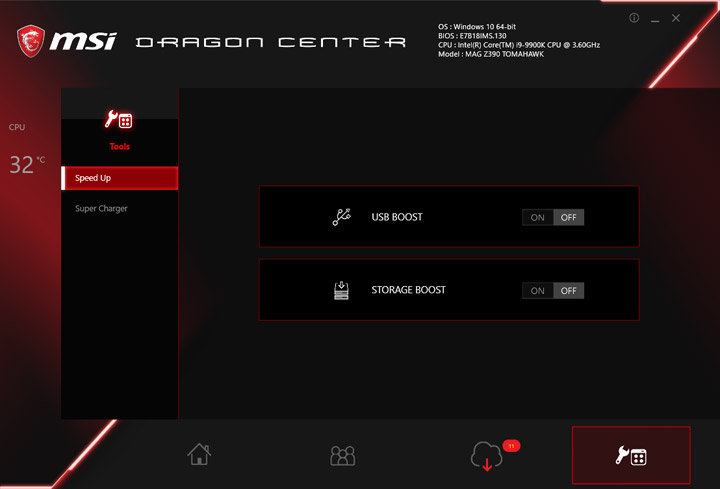

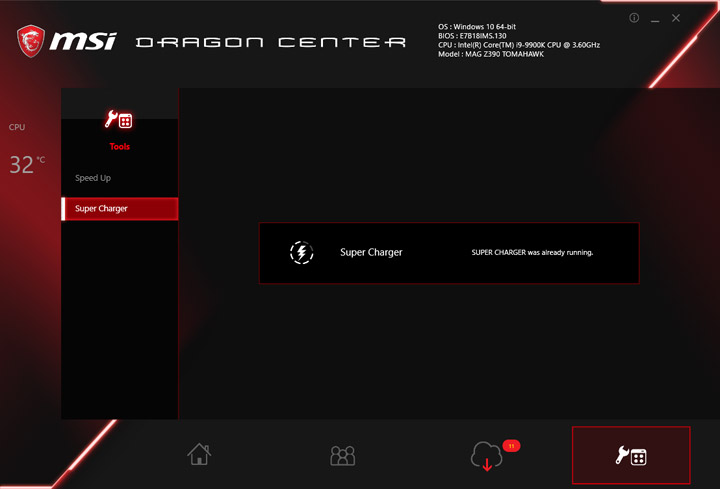

Для вспомогательных небольших утилит предусмотрено отдельное меню, сразу две здесь уже присутствуют.

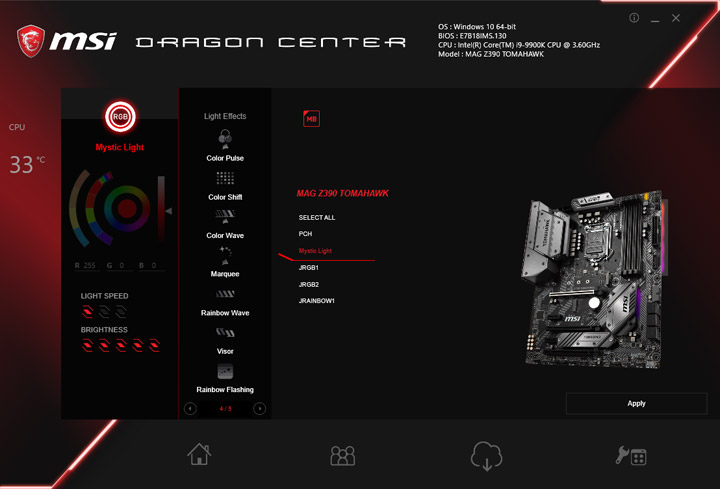

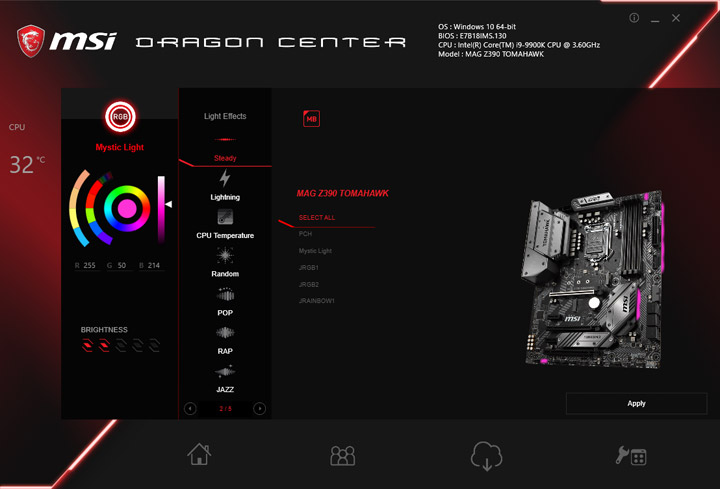

С поиском, загрузкой и установкой выбранного компонента, коим стал Mystic Light, проблем не было.

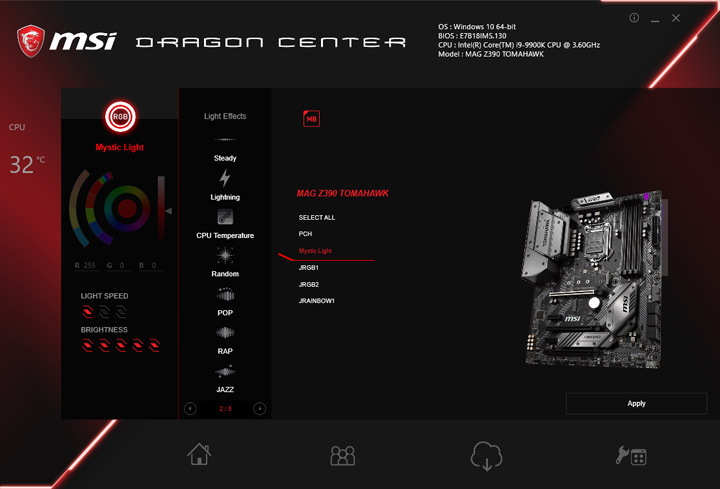

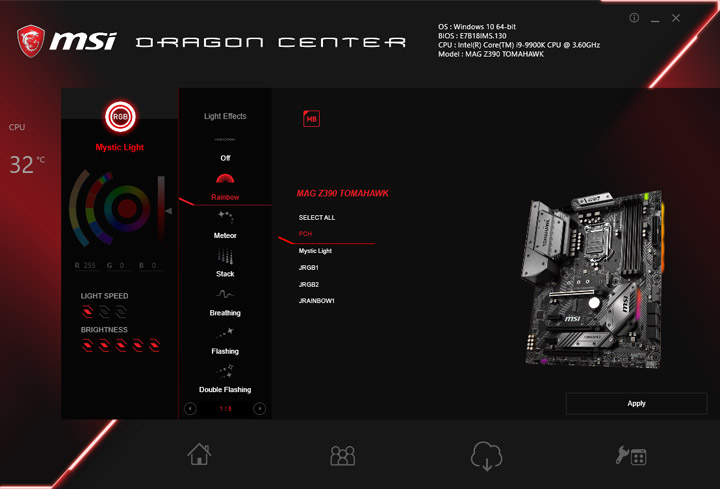

В ряде сценариев оттенок подсветки, яркость, мерцание можно отладить на свой вкус, набор самих профилей свечения весьма большой.

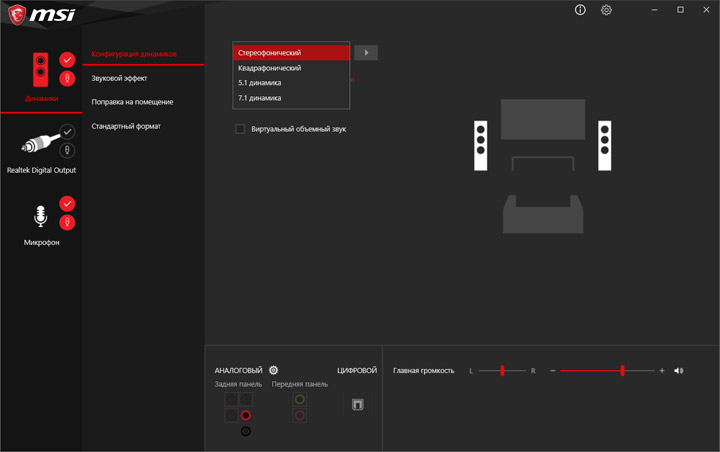

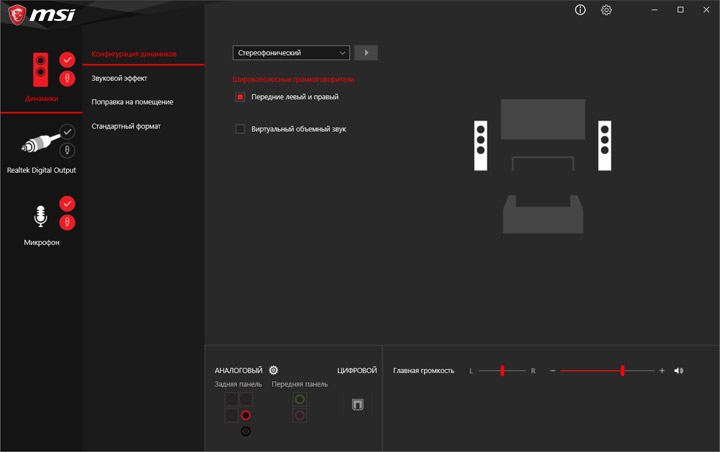

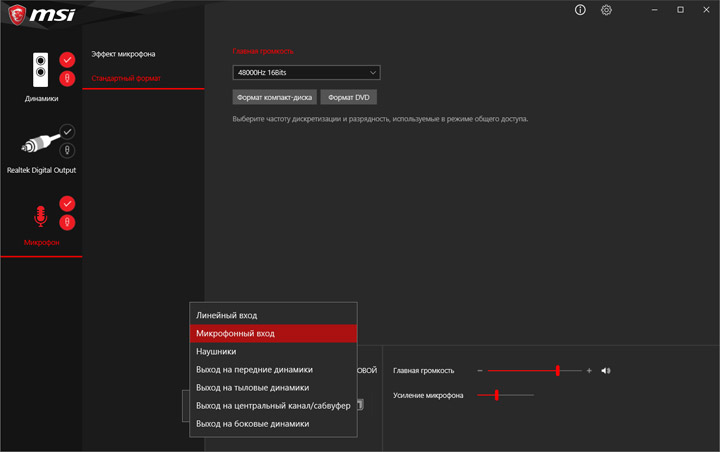

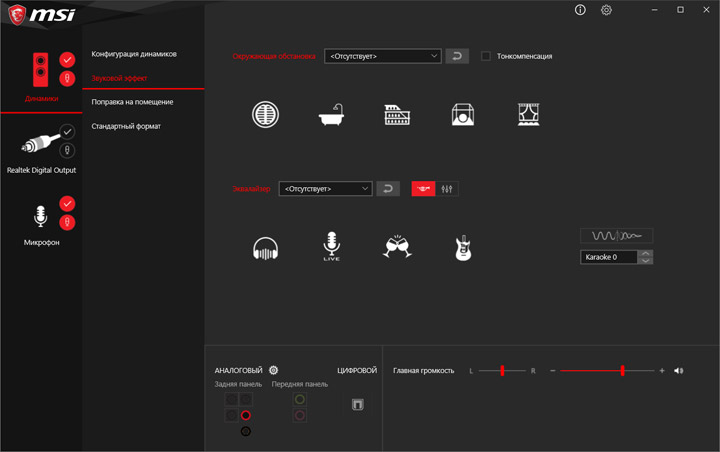

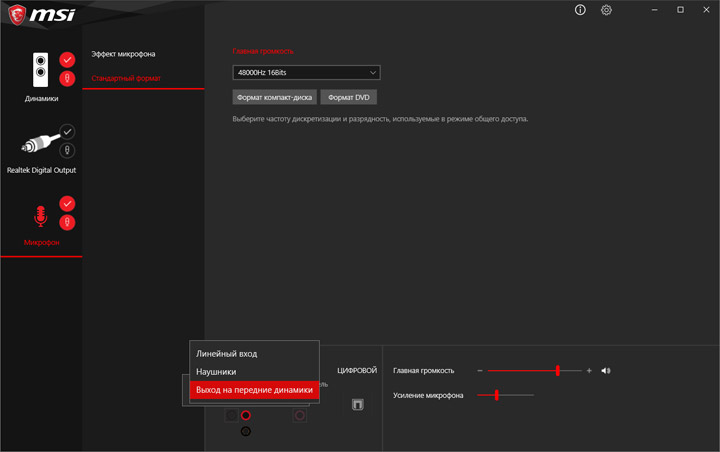

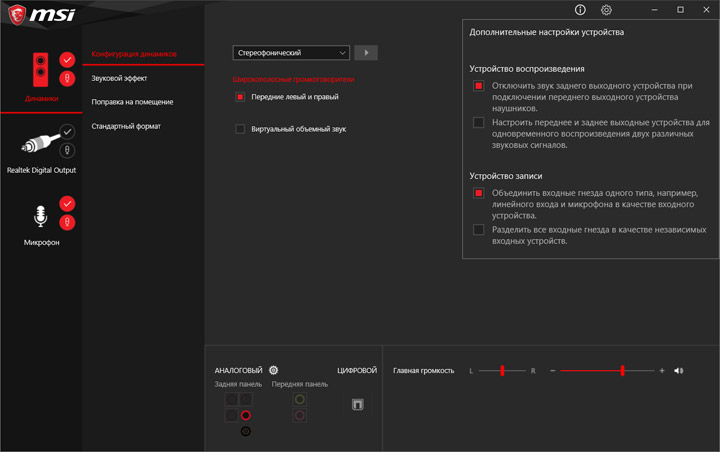

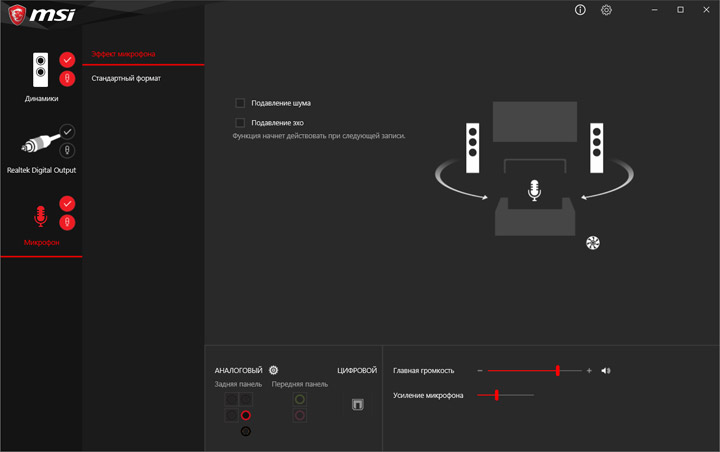

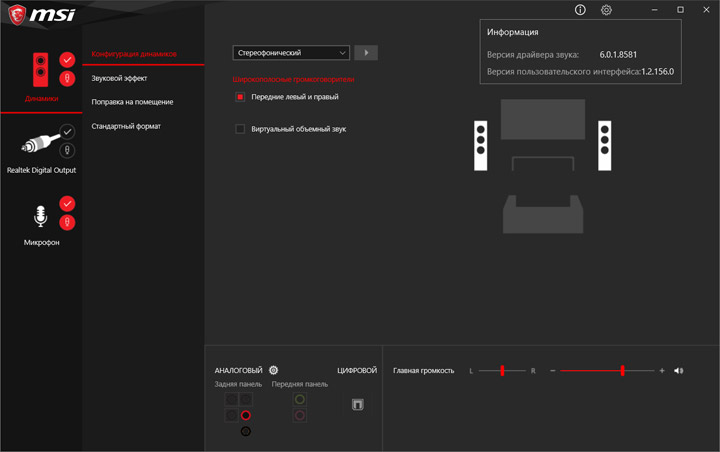

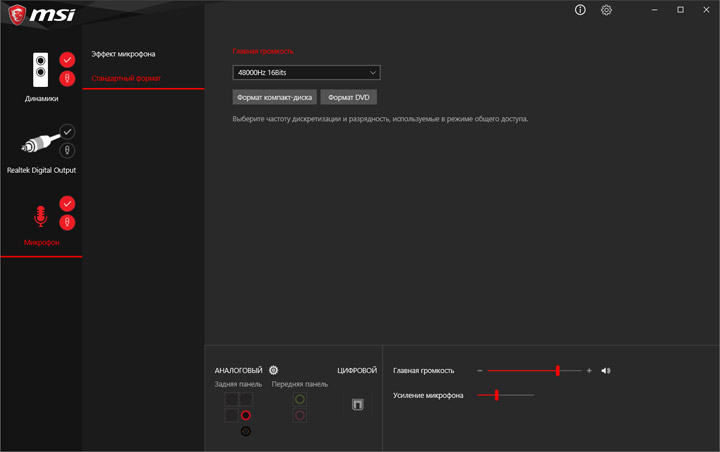

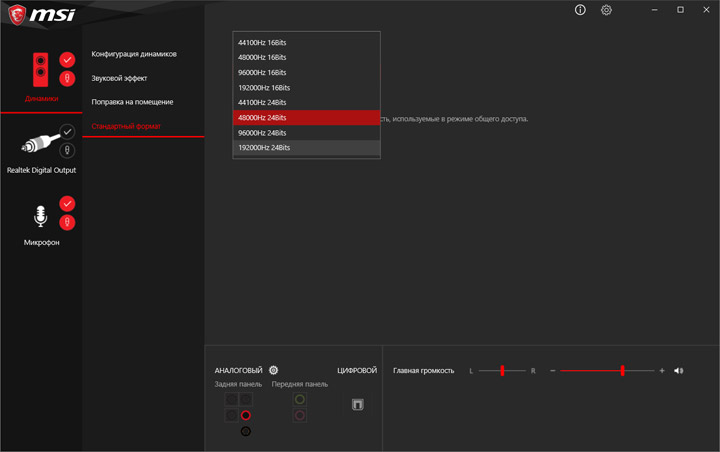

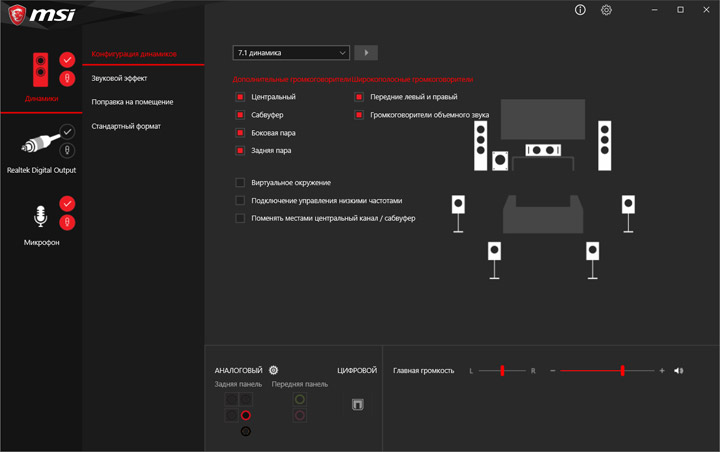

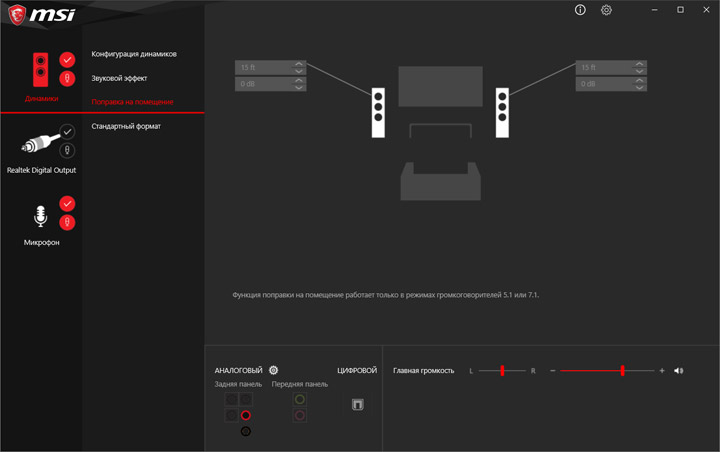

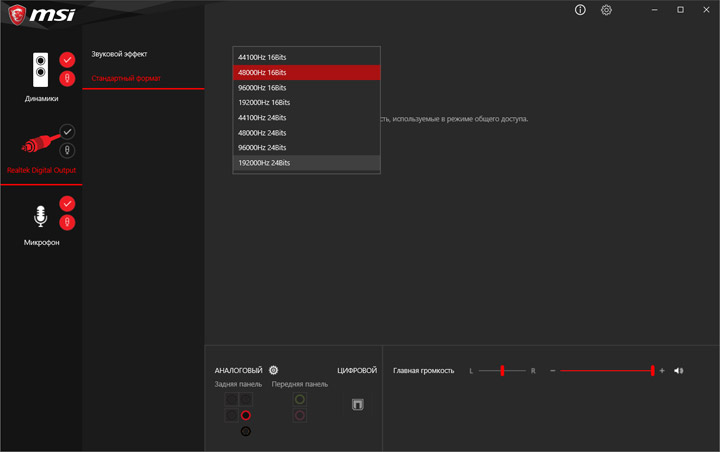

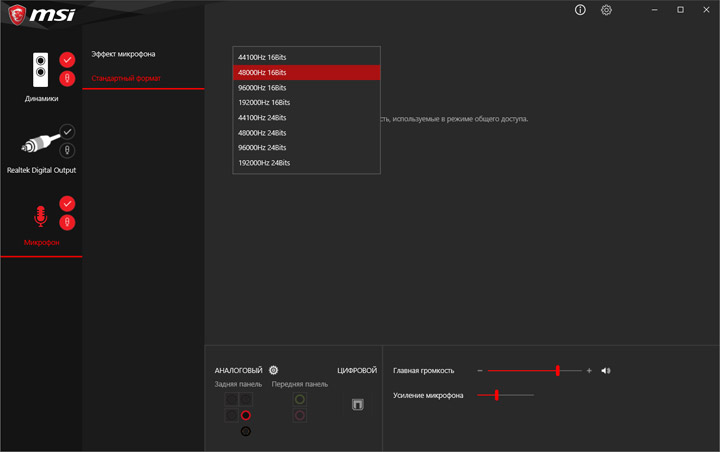

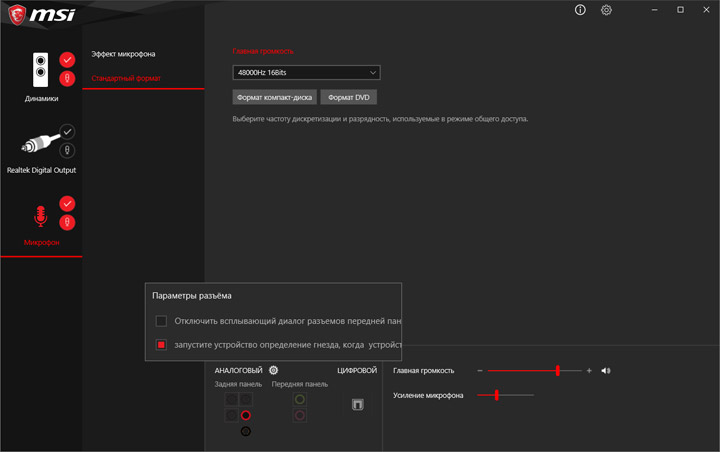

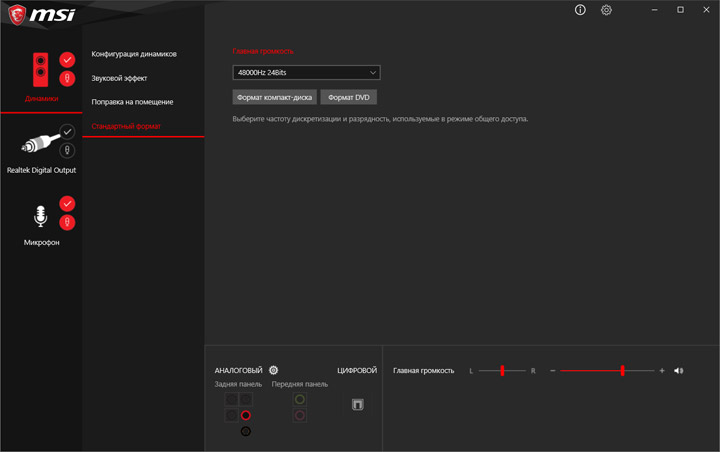

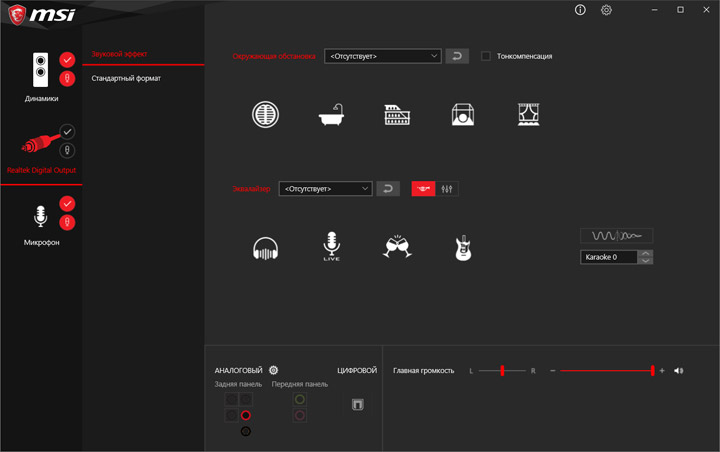

Работа со звуковой частью платы проходит с привлечением фирменного конфигуратора от Realtek, оснащённого привычной красной «игровой» оболочкой от MSI. Профиль оборудования, подключённого к красному выходу задней панели, сказывается на восприятии общей картины звучания. «Выход на передние динамики» обеспечит лучшую панораму и детализацию источников, тогда как «Наушники» усилит акцент на диапазоне НЧ, снабдив картину упругим «мидбасом», но в результате пострадает прозрачность, область высоких частот будет сильно отодвинута в глубину. Чего-то большего добиться можно пытаться посредством Эквалайзера, предусиления сигнала в зависимости от импеданса я не заметил, как это происходит с более маститыми кодеками. Особого ПО для экспериментов, напомню, не предусмотрено.

Тестовый стенд

В состав открытого стенда вошли:

• процессор: Intel Core i9-9900K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);
• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.17711.8088), Intel Management Engine Interface (1815.12.0.2021), Intel Rapid Storage Technology Driver (16.7.0.1009), GeForce 416.94.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

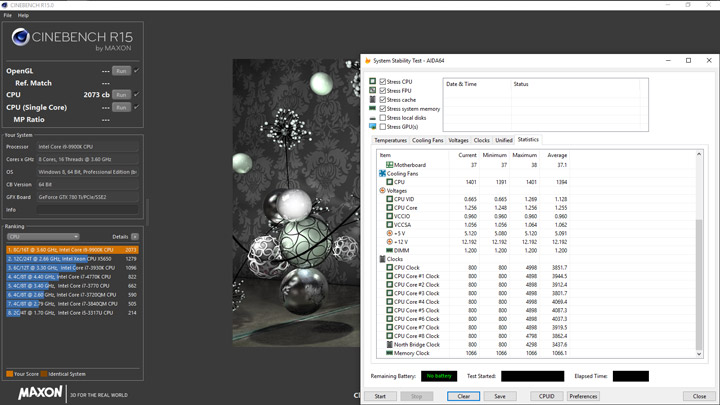

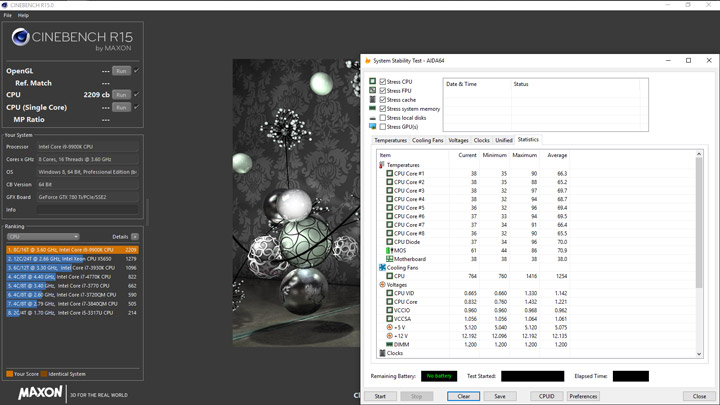

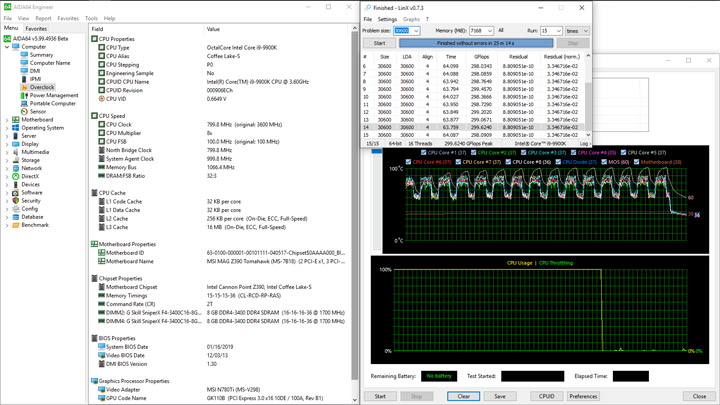

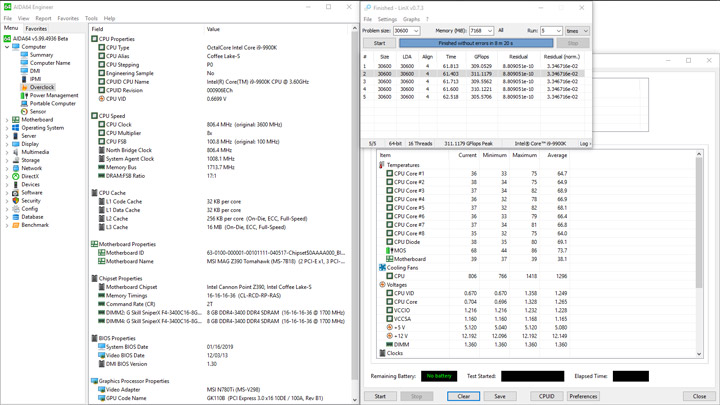

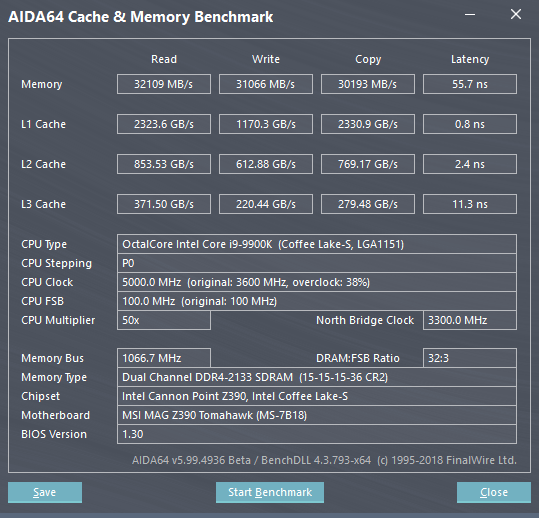

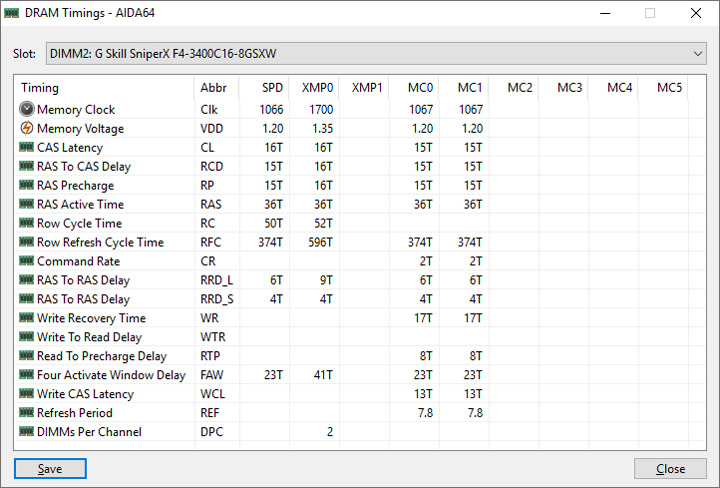

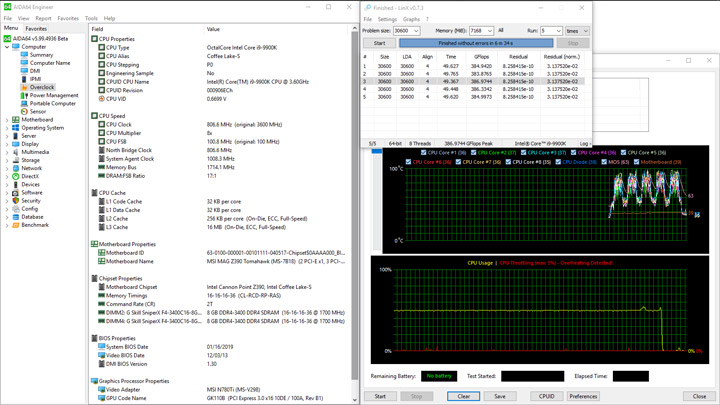

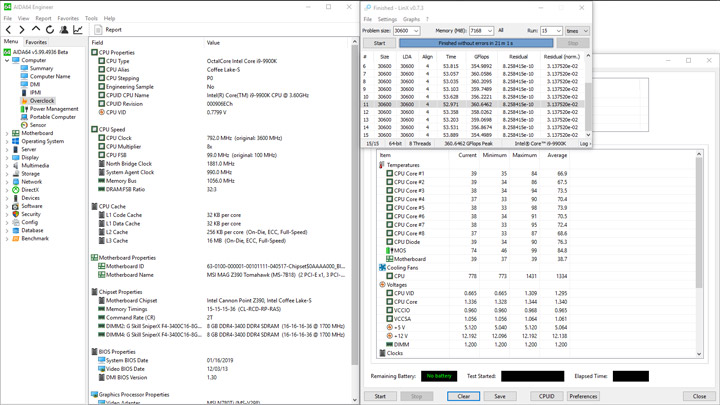

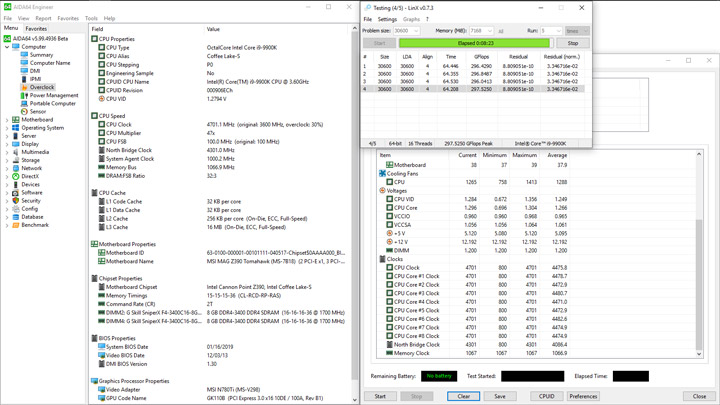

Посмотрим на поведение ПК с начальными настройками UEFI. Частота ОЗУ — 2133 МГц.

Как и задумано, при несложной нагрузке частота процессора равна 5 ГГц. Использование всех доступных ядер снижает уровень до 4,7 ГГц. Наиболее интересное начинает происходить при запуске циклов в LinX. В пиковые моменты расчётов частотная отметка снижается до 4,5 ГГц, но возвращается к 4,7 ГГц при подготовке тестовых сценариев (когда температура CPU заметно снижается). Перегрева не произошло ни с ядрами процессора, ни с VRM, о достоверности показателей с датчика «MOS» я расскажу чуть позже.

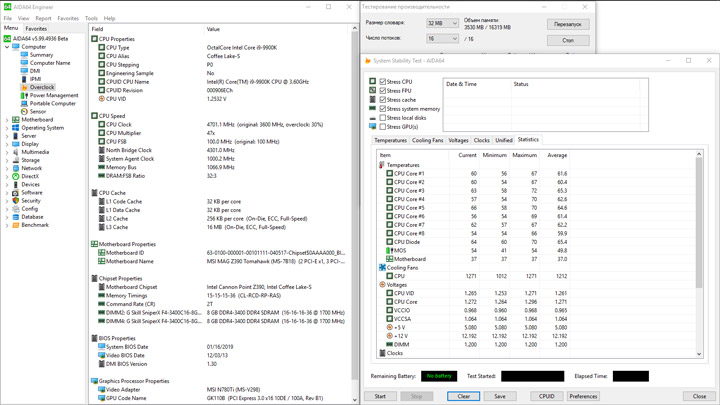

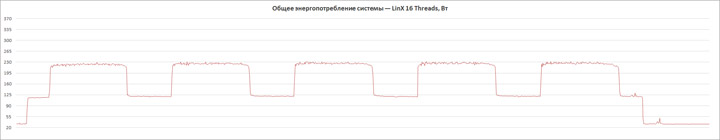

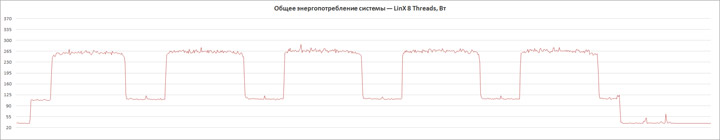

Вышло намерить небывало низкий уровень потребления энергии в простое — 30 Вт! Пиковым числом для LinX с шестнадцатью потоками вышло 232 Вт, а для восьми штук — 250 Вт.

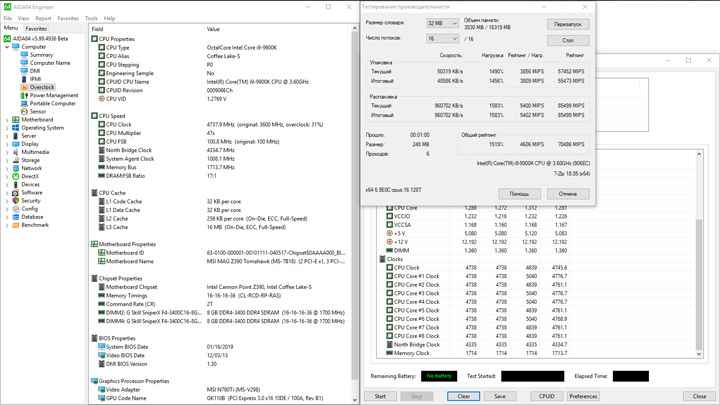

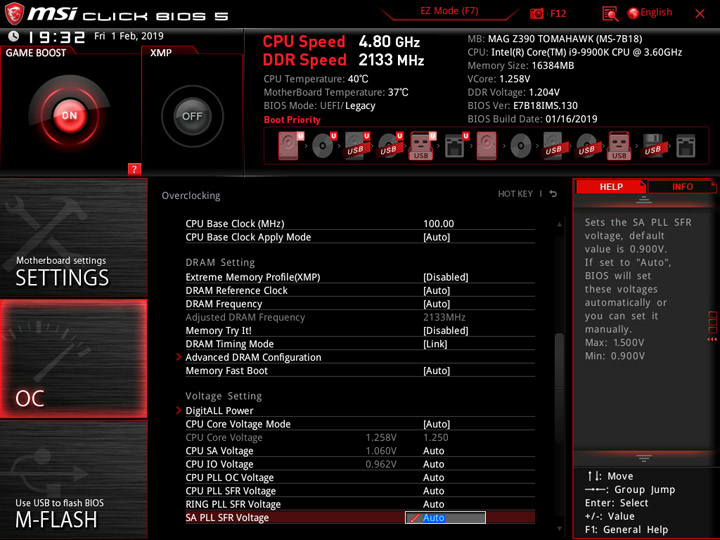

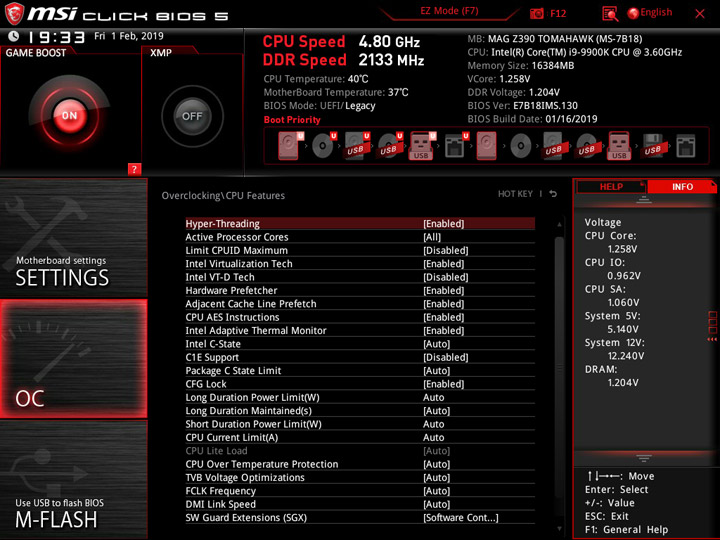

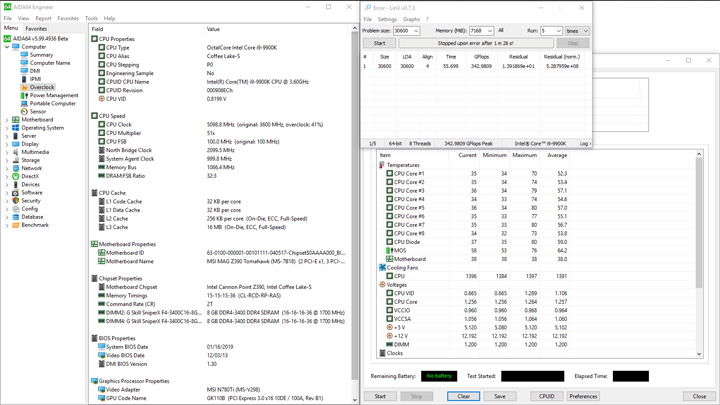

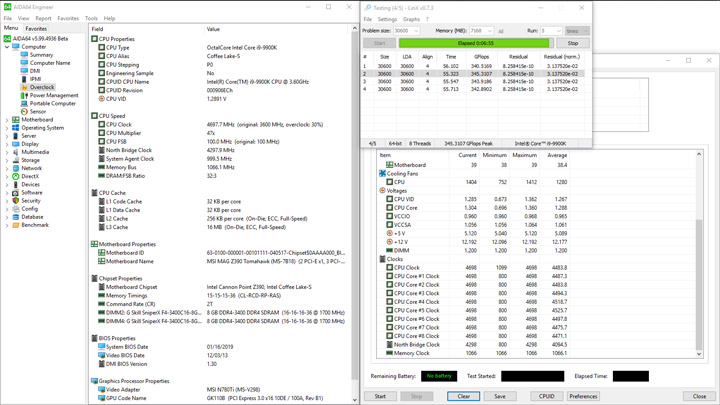

Активируем единственный из доступных вариантов по разгону процессора — профиль Game Boost, ожидаемый прирост составляет 100 МГц.

Для нетрудных задач всё происходит согласно задумкам, отображённым в UEFI. Частота немного выросла, а напряжение оказалось зафиксированным на уровне близком к 1,25 В. Однако с привлечением LinX скорость ЦП возвращается к штатной, включая уже виденные понижения до 4,5 ГГц в моменты пиковой нагрузки. И если для подготовки к вычислениям с участием 16 потоков всё прошло без проблем (на частоте 4,8 ГГц), то с более тяжёлым тестом — с восьмью активными потоками — ошибка проявлялась уже на первом проходе. Вероятно, выставленных 1,25 В тут уже не хватает. Частотная формула ОЗУ оставалась в штатном положении.

Фиксация напряжения процессора вызвала рост потребления энергии стендом в простое, новый уровень — 40 Вт. Полный цикл замеров для LinX провести не удалось, потому объективным является лишь одно из следующих чисел — 232 Вт, соответствующее максимальной отметке (без учёта всплеска потребления) под сценарий с 16 потоками, а для неудачного теста, с вдвое меньшим числом, пик вышел меньшим на 1 Вт.

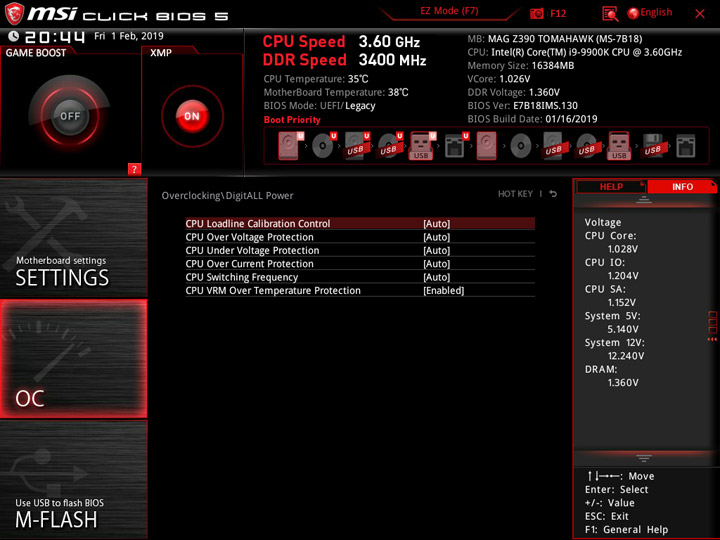

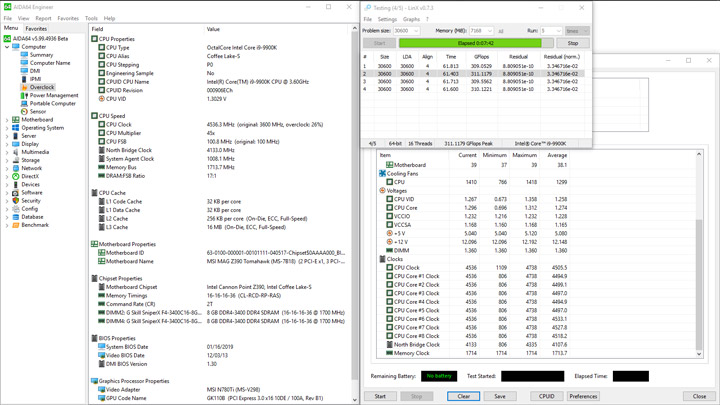

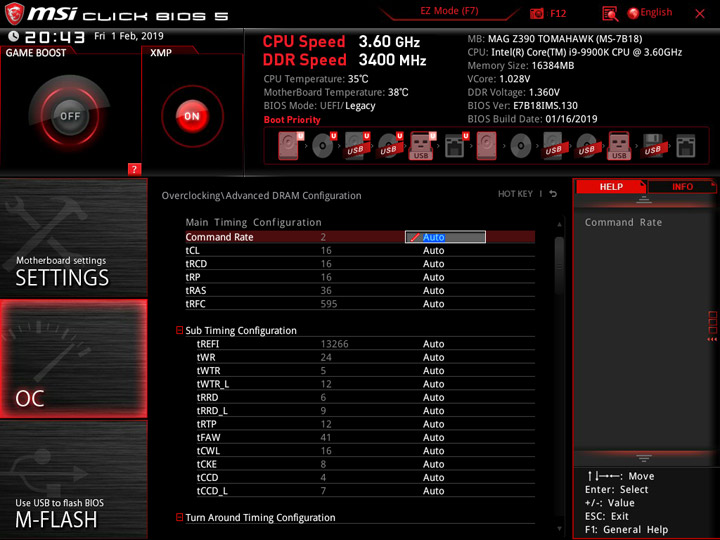

Изучим поведение системы после активации XMP. Виден свойственный рост вспомогательных напряжений, но в этот раз — до адекватных уровней.

Обнаружен прирост и для базовой частоты, в результате повышенными будут и частота памяти, и процессора. Множители ЦП менялись аналогично виденным в штатном сценарии работы ПК. Всё было отлично, но лишь до LinX и активных в нём восьми потоков. Рост второстепенных напряжений, частоты ОЗУ и самого Core i9-9900K привёл к активации термотроттлинга, а всё из-за моментов перегрева части вычислительных ядер. Всё видно на снимках экрана. Не считая этого момента, проблем с функционированием ПК не было.

32 Вт — таков уровень потребления ПК в простое, тем самым, рост напряжений после активации XMP добавил всего 2 Вт. Пиковые отметки — 249 и 287 Вт. Отчётливо заметен намного больший эффект, вызванный ростом частот.

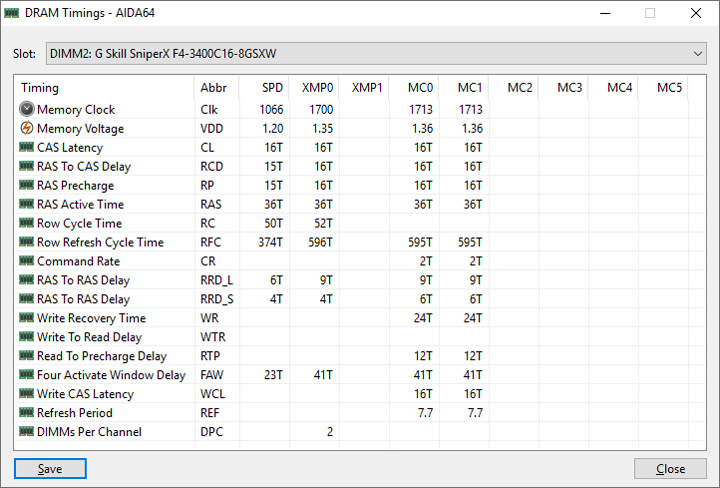

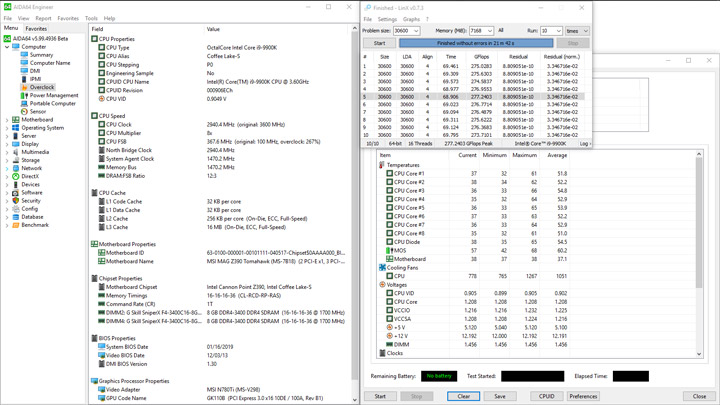

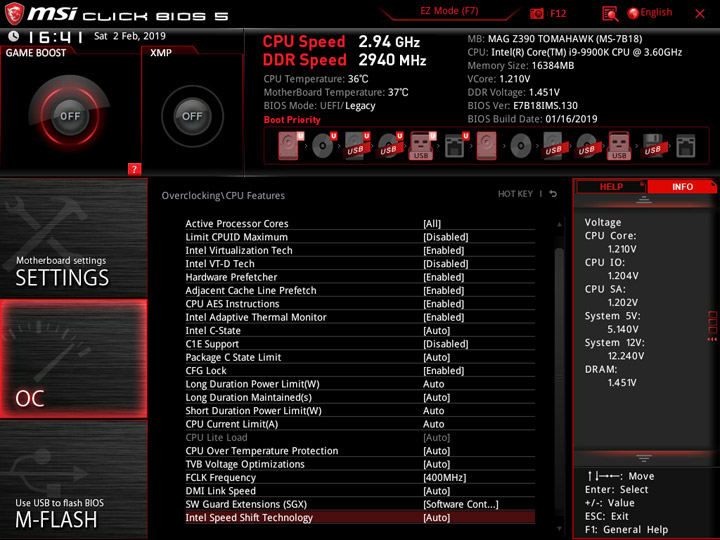

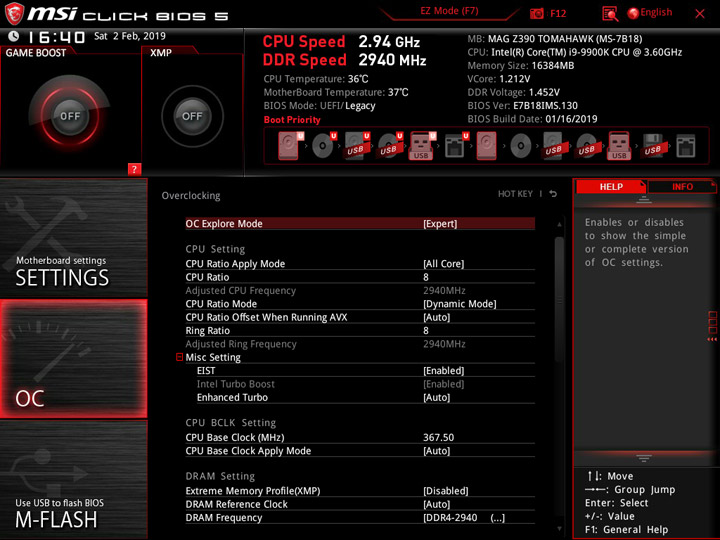

Разгон своими силами, как всегда, стартует с проверки поведения при повышении базовой частоты. Излишне высокие отметки вводили систему в ступор и вынуждали проводить сброс настроек (контактная площадка находится в центре платы, под видеокартой, делая такую процедуру не слишком удобной). Будет разумно промежуточные эксперименты почаще сохранять в отдельные профили, дабы ускорить последующий этап тестирований. Как итог, я остановился на отметке 367,5 МГц, с которой ПК вёл себя полностью стабильно, включая моменты перезагрузки и «холодного пуска».

Подчеркну, не было смысла искать максимально возможную отметку, все поиски происходят при стабильных уровнях напряжений и прочих переменных для различных плат, чтобы уравнять их положение.

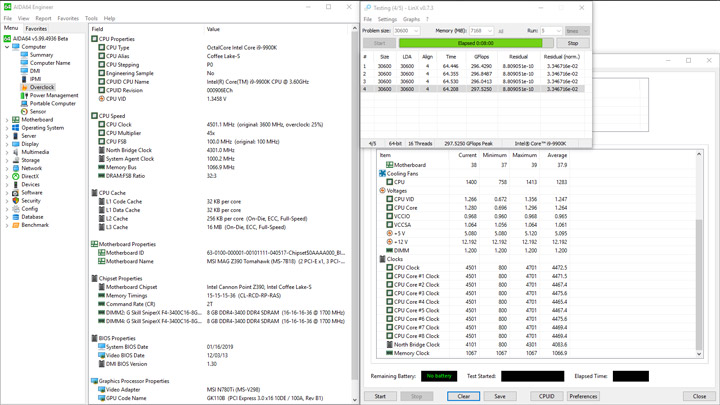

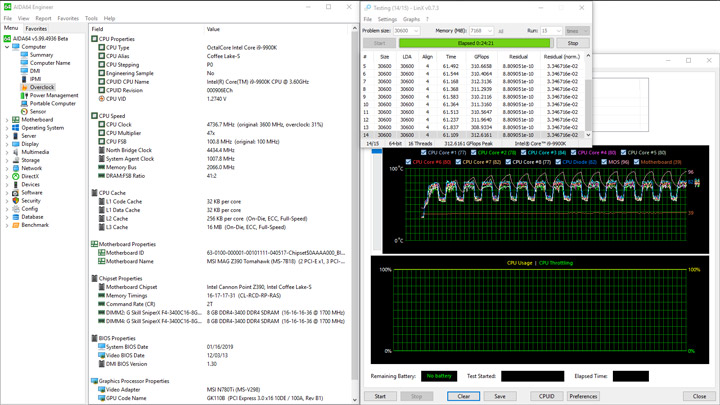

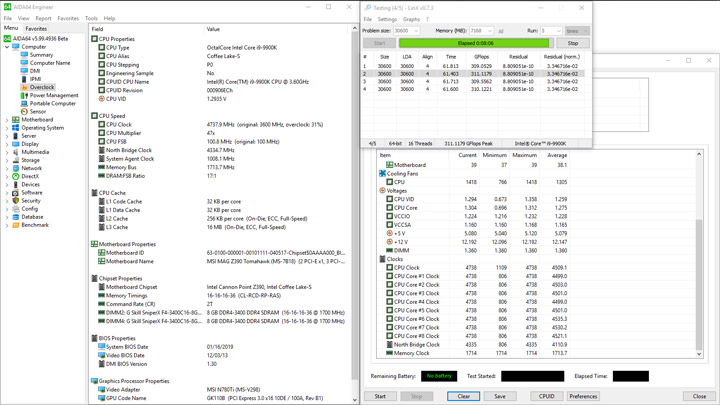

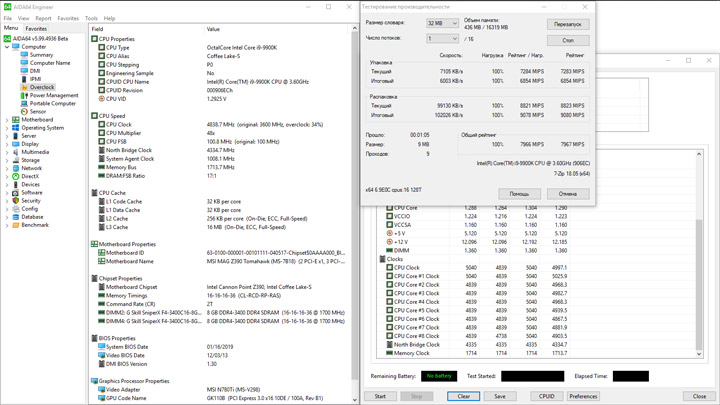

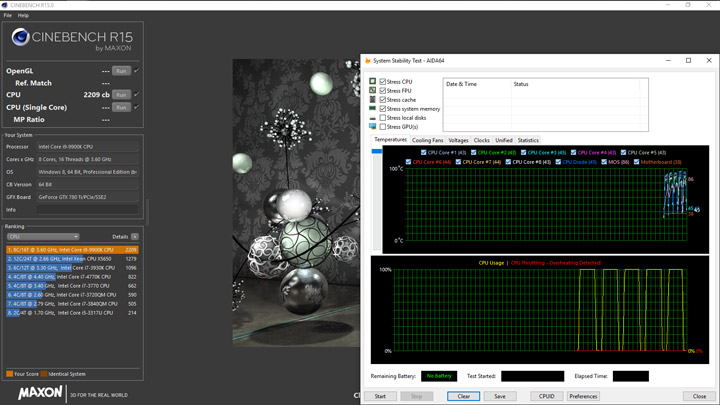

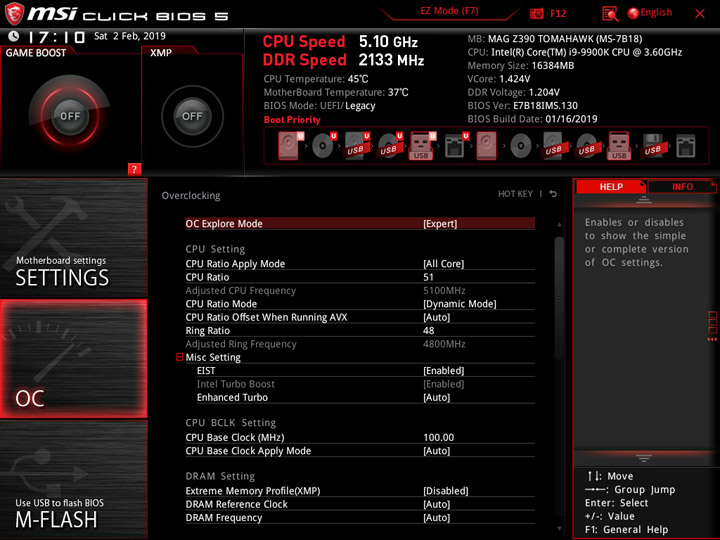

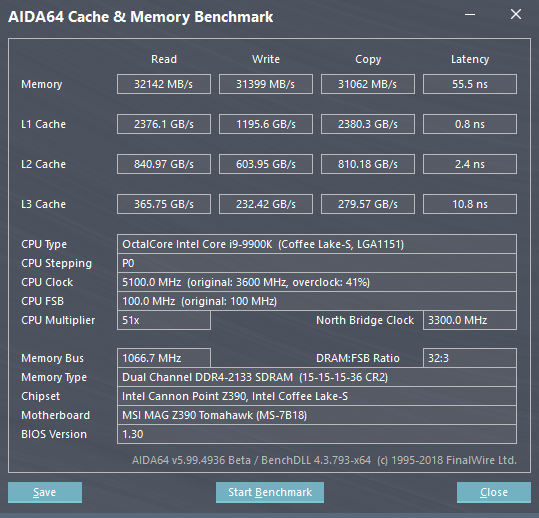

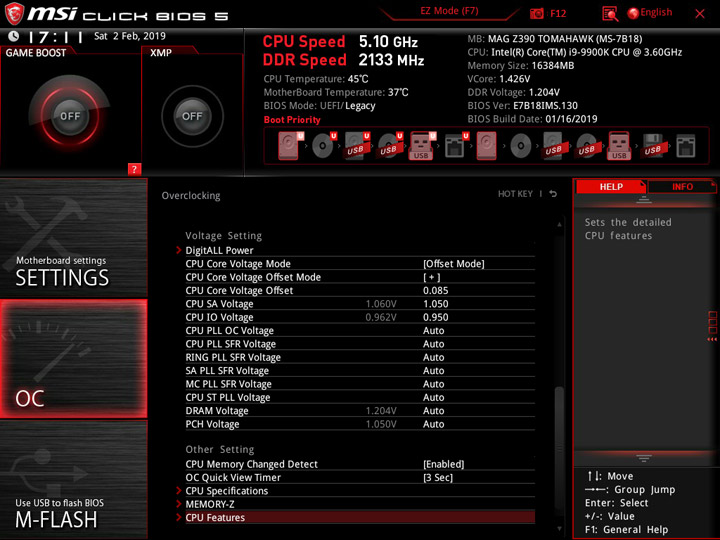

Пиковое значение частоты в разгоне нашего Core i9-9900K составляет 5,1 ГГц, а проверочным ПО выступает пять циклов из многопоточного сценария Cinebench R15. Для этого понадобилось надбавить 85 мВ без изменения других параметров, ответственных за формирование схемы функционирования ЦП.

Температура процессора достигала предельных отметок перед этапом активации троттлинга, неслабо грелся и VRM, несмотря на небольшой временной промежуток тестового задания.

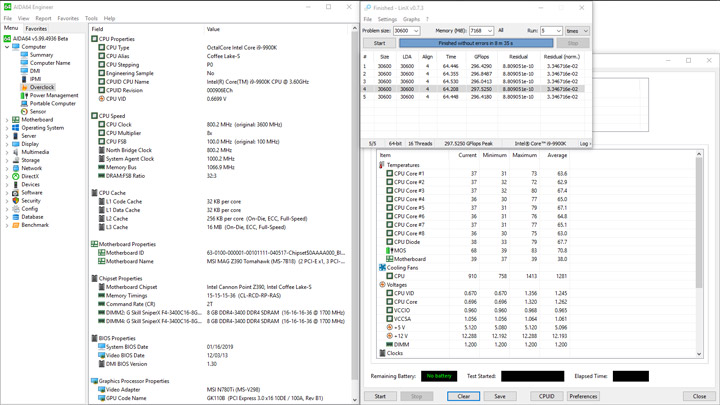

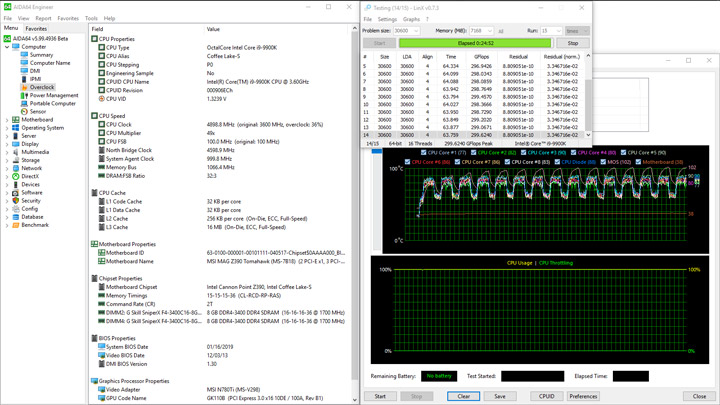

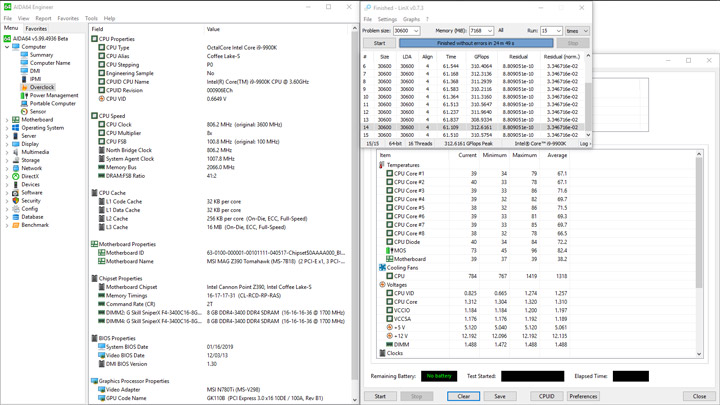

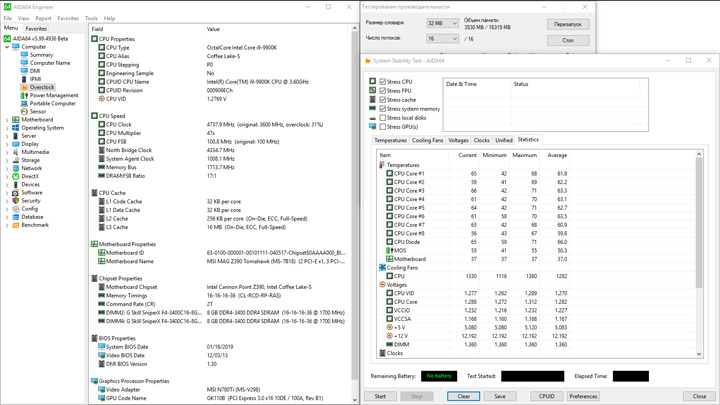

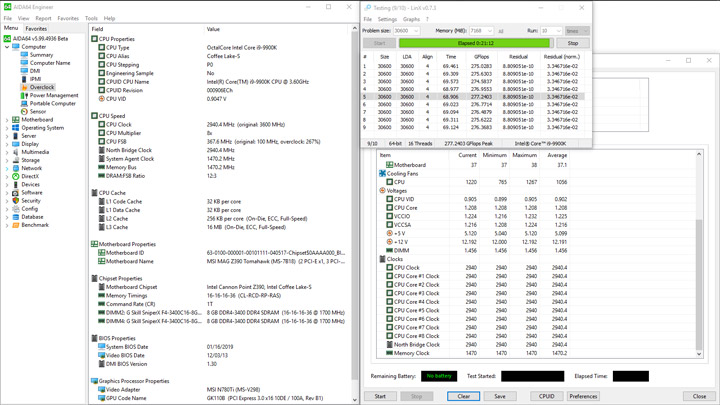

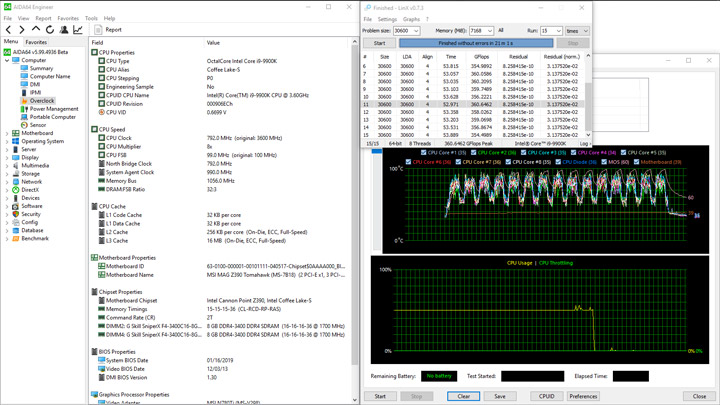

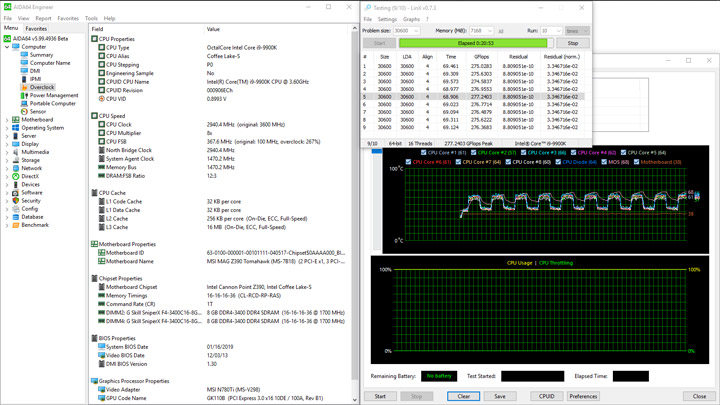

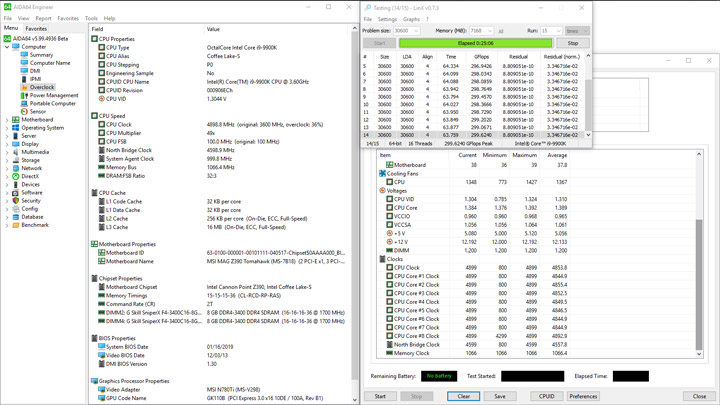

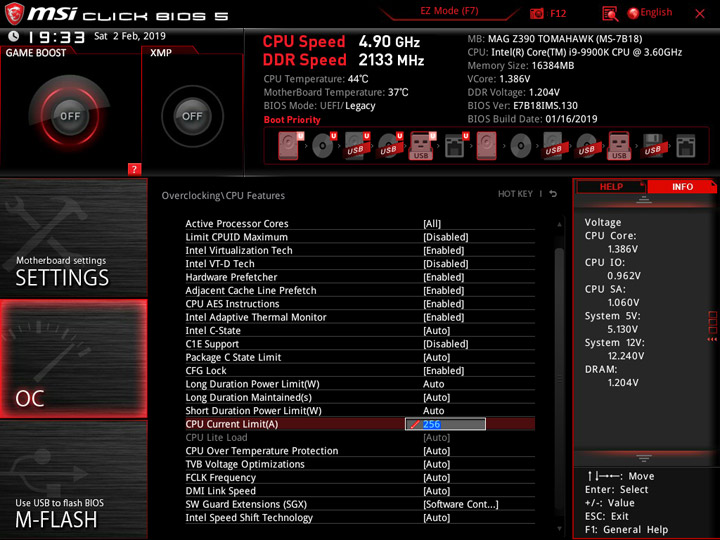

Добиться стабильного выполнения заданий в LinX с шестнадцатью активными потоками не удалось на частоте 5 ГГц, потому пришлось опуститься до 4,9 ГГц, повышение напряжения лишь приводило к перегреву процессора. Но это лишь первая оговорка. Чтобы не происходило понижения частоты до уже виденных нами 4,5 ГГц, нужно установить (максимальный) лимит по току, а ещё отказаться от защиты VRM в случае его перегрева. Лишь такой набор шагов привёл систему к стабильному выполнению задач.

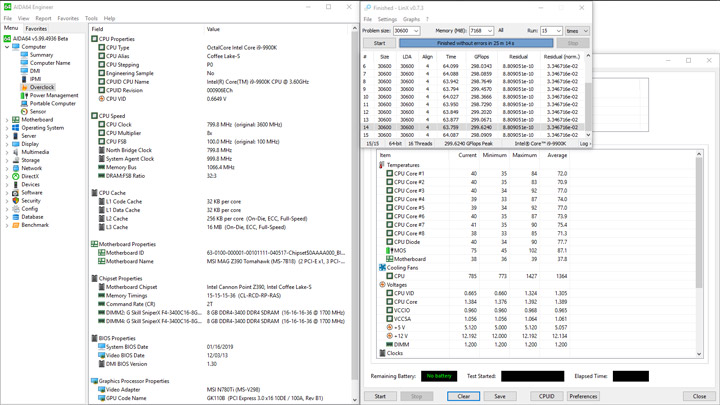

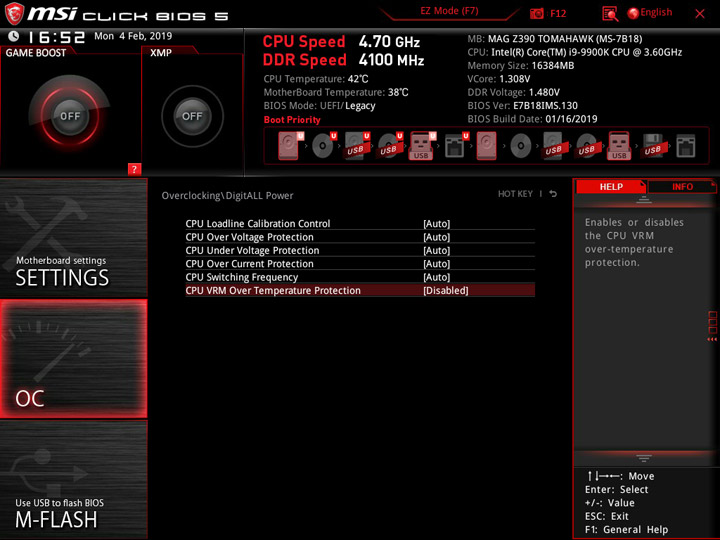

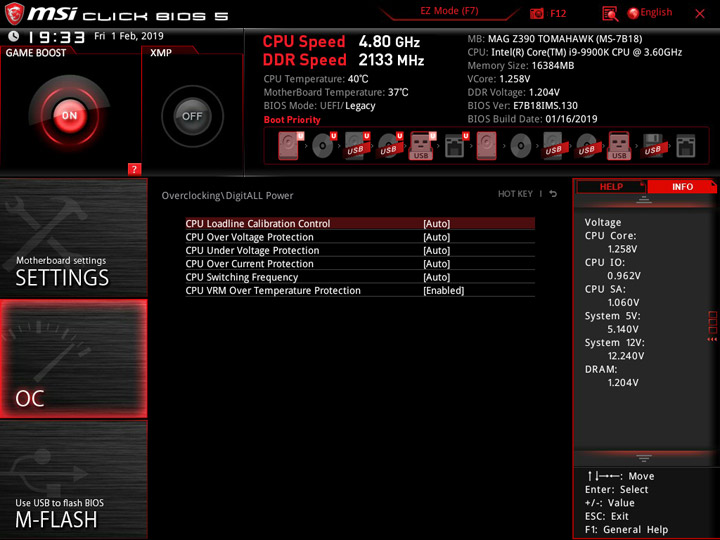

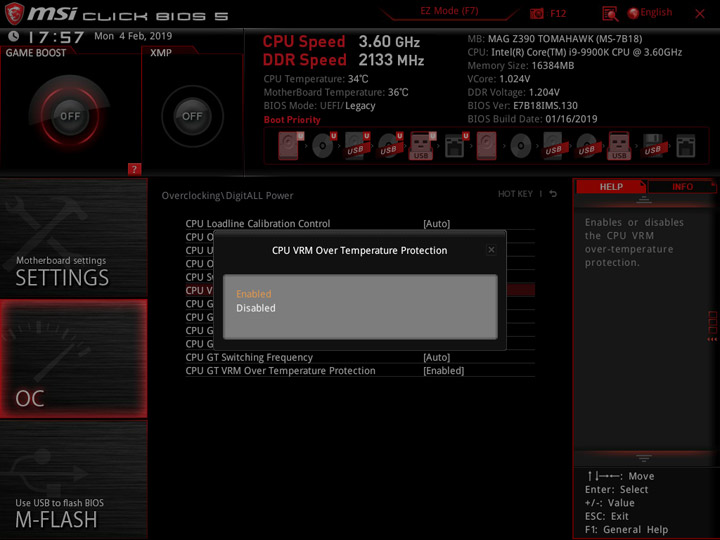

Защита VRM срабатывает с превышением отметки 100 градусов по датчику MOS, при этом частота процессора снижается до 3600 МГц. Набор наших тестов разогрел сектор немного больше этой цифры. Отлично показал себя четвёртый профиль LLC: разброс напряжения составил 1,376–1,392 В при средней цифре 1,389 В. Снятие нагрузки достаточно быстро приводит к норме температурный режим преобразователя напряжений.

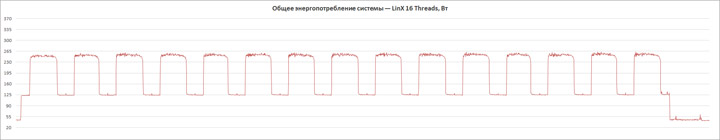

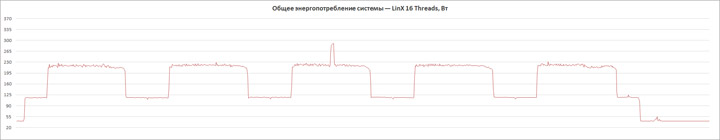

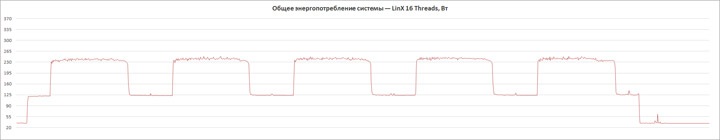

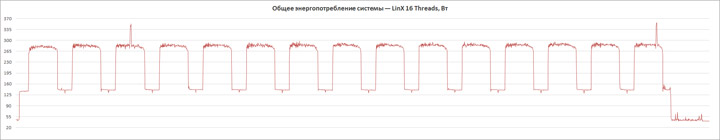

В таком режиме потребление стенда, как и прогрев платы, вышли наибольшими. Граничные цифры — 41 и 298 Вт. При комнатной температуре в 26 °С на тыльной стороне устройства замеры привели к цифре 105 °C, в это время датчик отображал 101 °С, а верхняя грань радиатора (основного) прогрелась всего до 56 градусов.

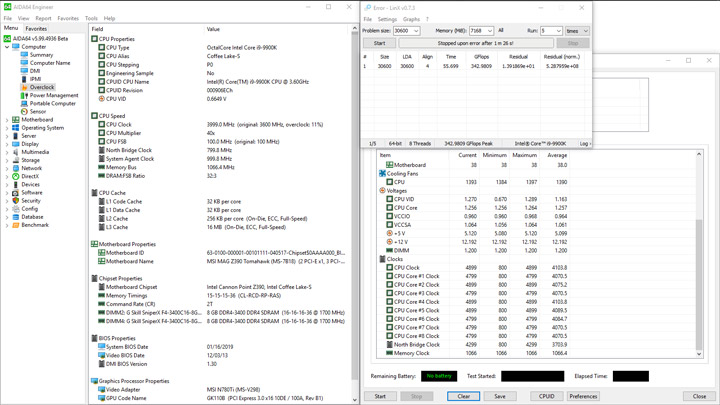

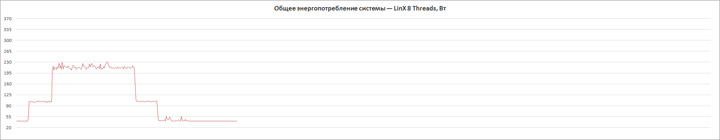

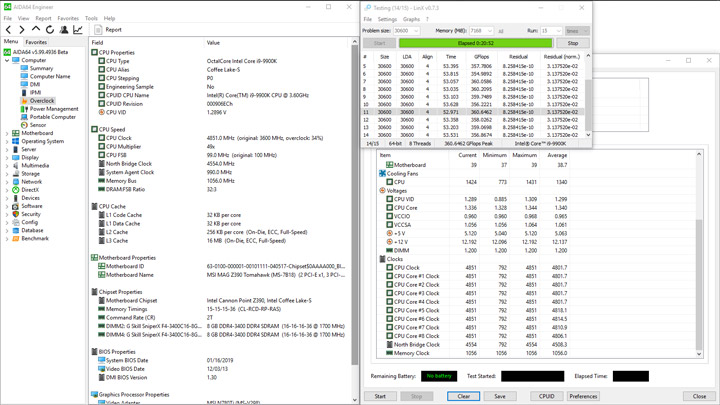

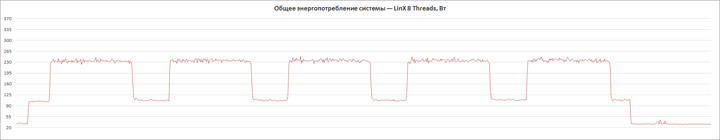

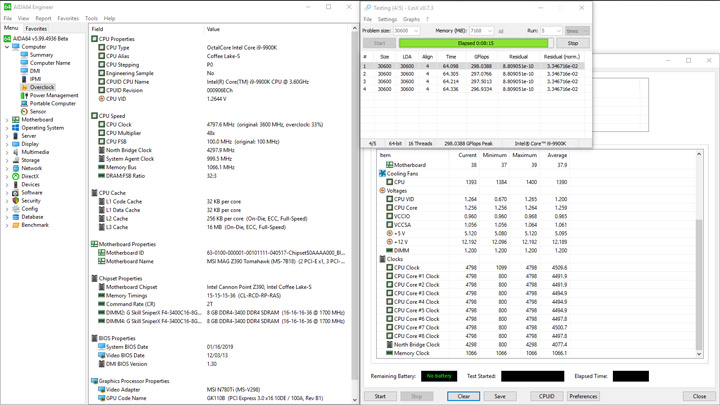

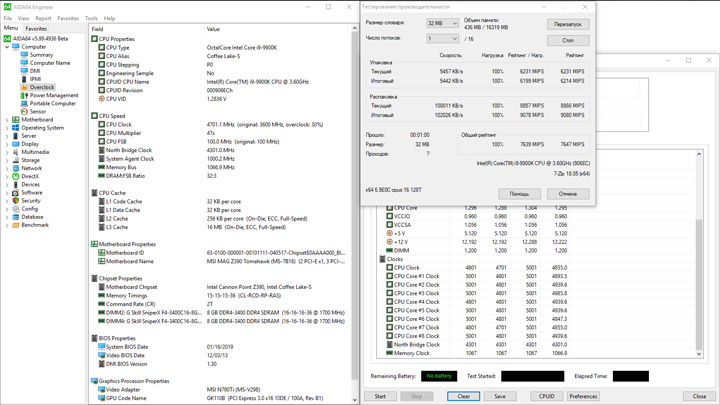

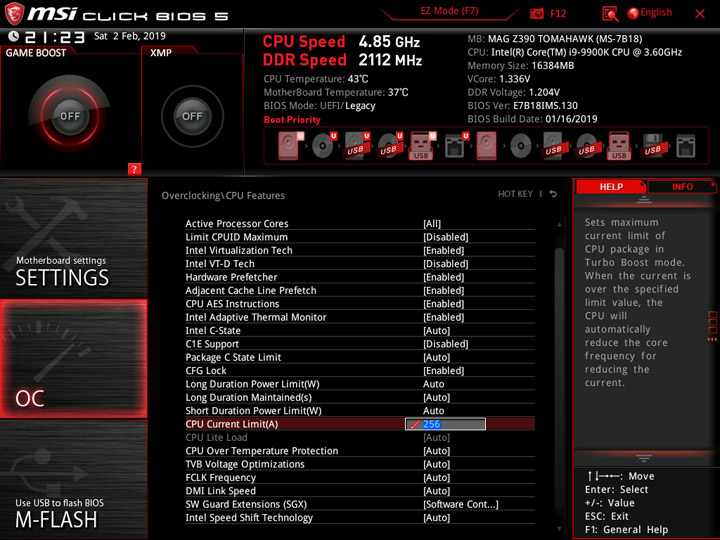

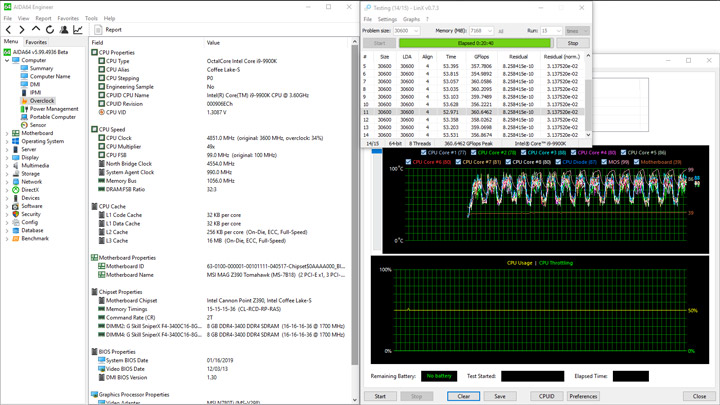

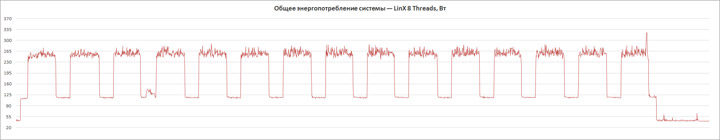

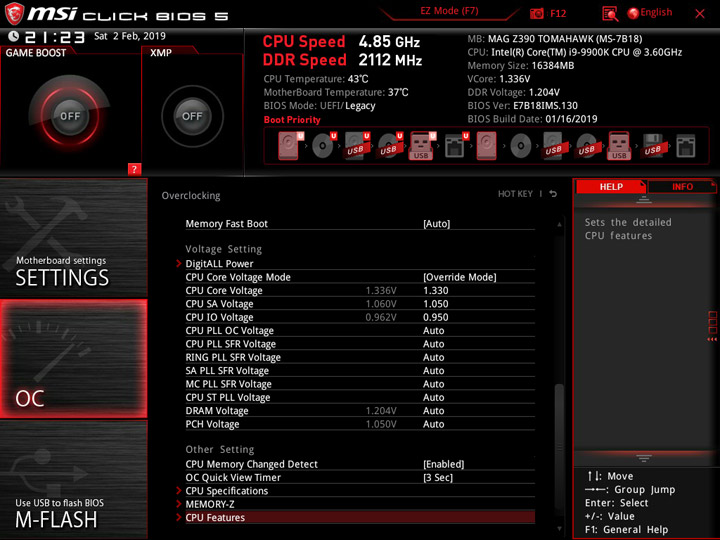

Функционирование LinX с привлечением восьми активных потоков вынуждает понижать частоту ещё ниже, 4850 МГц стали той отметкой, когда перегрева не было, а сценарии выполнялись безошибочно.

Средним значением напряжения вышло 1,34 В, разброс составил 1,328–1,344 В.

Новые отметки потребления — 39–289 Вт — вполне оправданы меньшим напряжением ЦП, меньше грелся и сектор VRM.

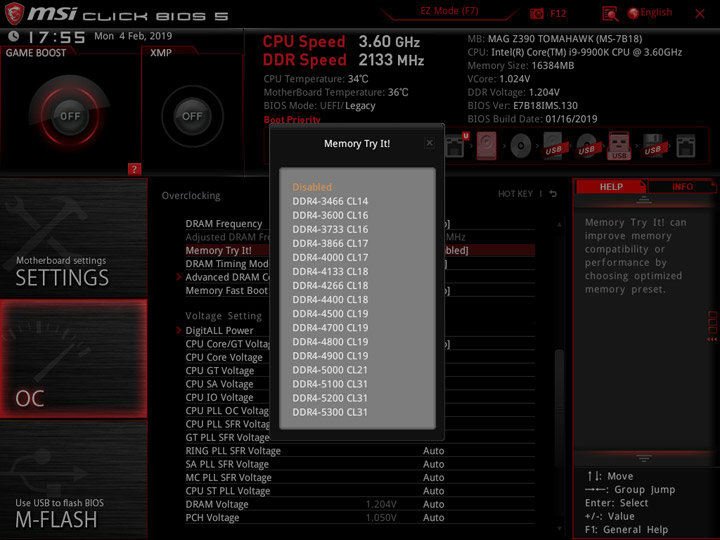

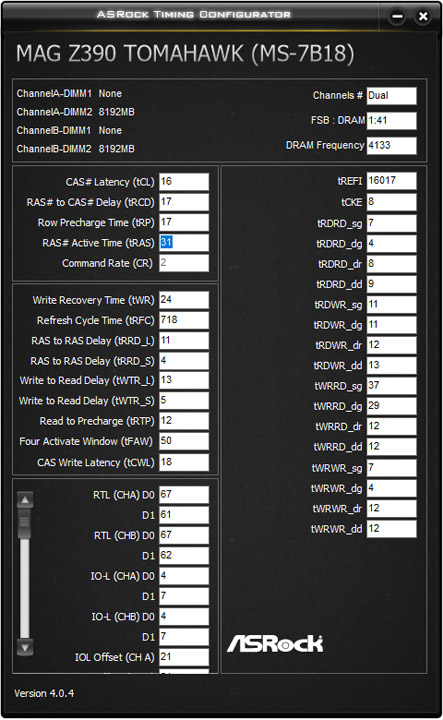

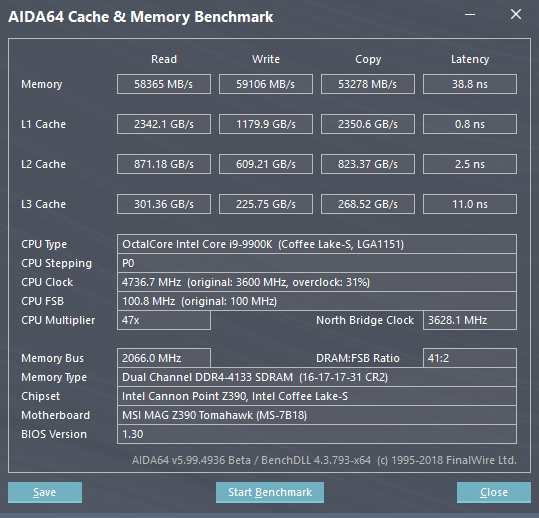

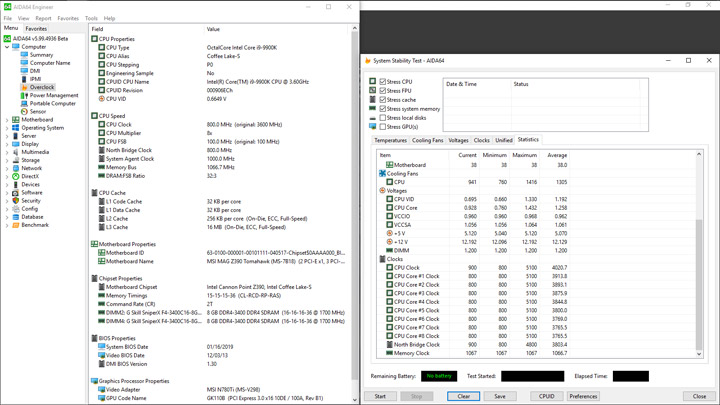

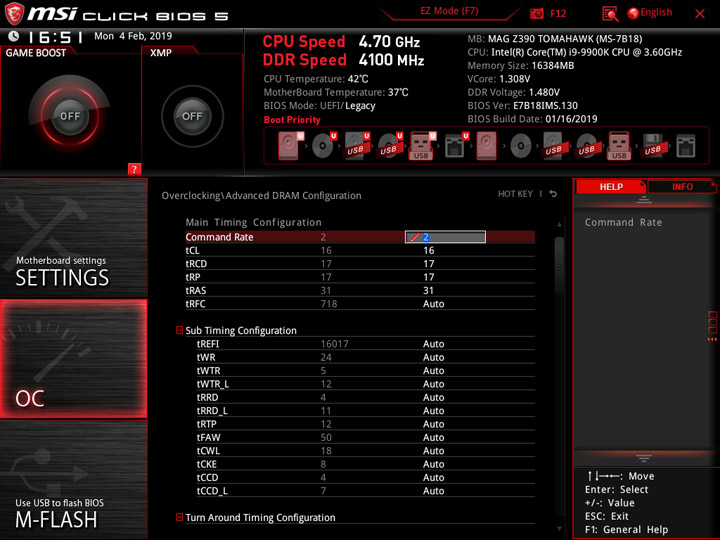

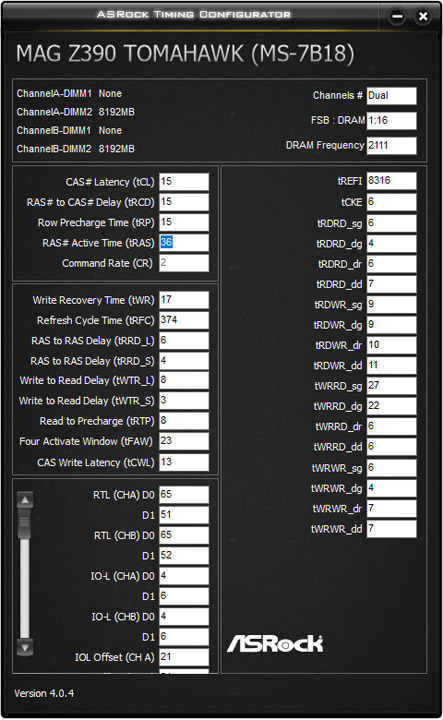

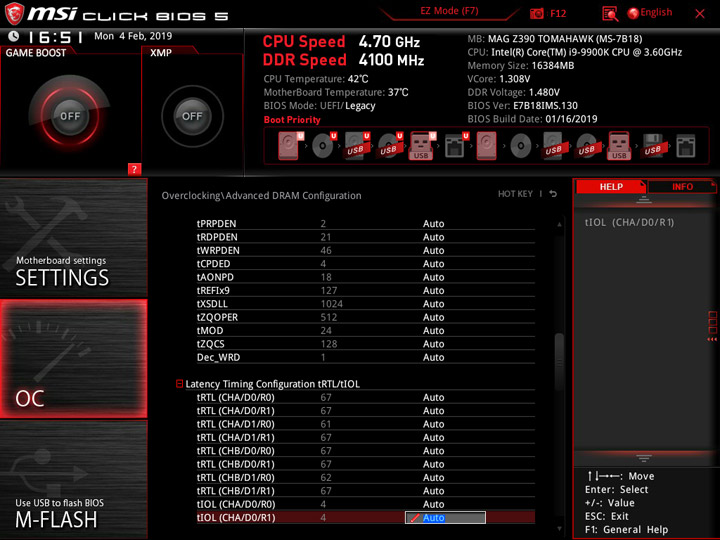

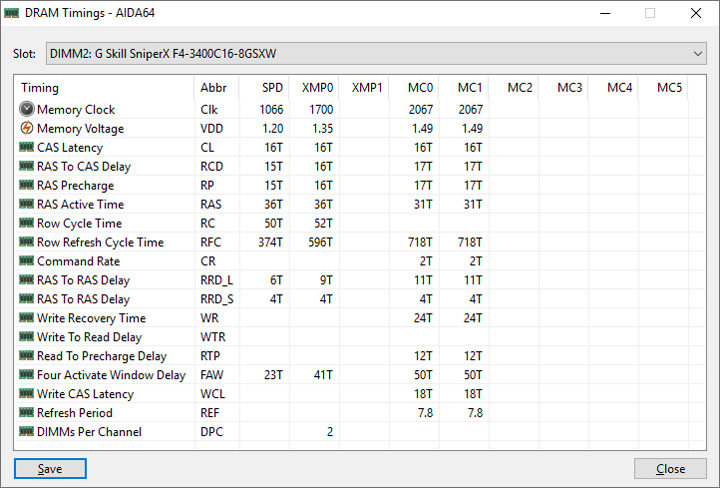

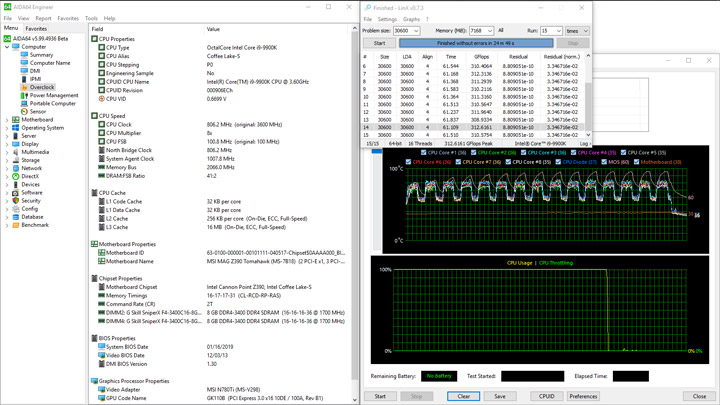

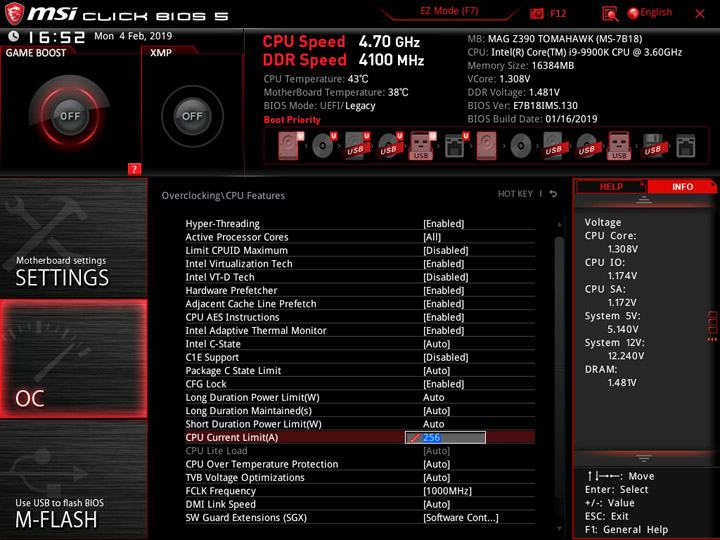

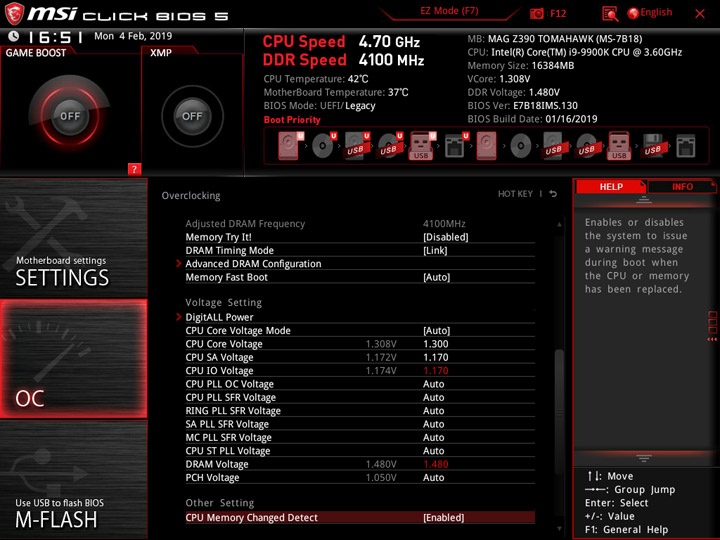

MAG Z390 Tomahawk продемонстрировала неплохие таланты при разгоне памяти, используя выверенный набор задержек (16-17-17-31-2Т) и не преодолевая уровни напряжений выше психологических отметок, подтвердить стабильное выполнение сценариев получилось на частоте 4133 МГц. Поиск предельного рабочего множителя для процессора в этот раз не проводился, я ограничился «штатным» — x47 (не забыв скорректировать лимит по току).

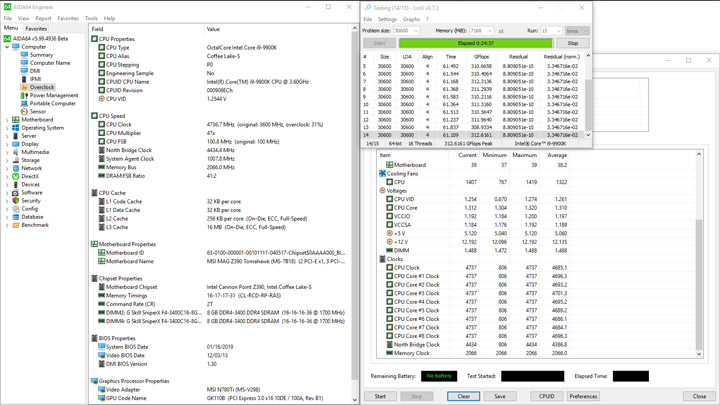

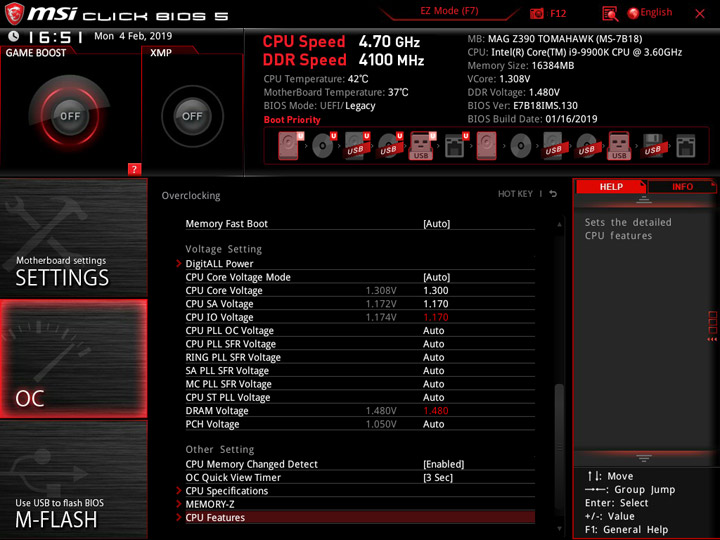

Истинными отметками напряжений были — 1,49 В для DRAM, 1,19 В — для IO и SA Voltage. Из-за повышенной базовой частота ЦП достигала 4737 МГц.

Потребление энергии составило 42–263 Вт.

Эффективность радиатора для устройств M.2

Стремительное снижение стоимости скоростных SSD приводит к увеличению интереса к ним у широкого круга покупателей. NVMe-накопители, помимо своих выдающихся показателей, обладают куда большими рабочими температурами, чем традиционные (с интерфейсом SATA). Уже не первое поколение плат MSI поставляется с предустановленными радиаторами, прежде это были небольшие по толщине металлические пластинки, теперь их теплоёмкость и вес заметно возросли.

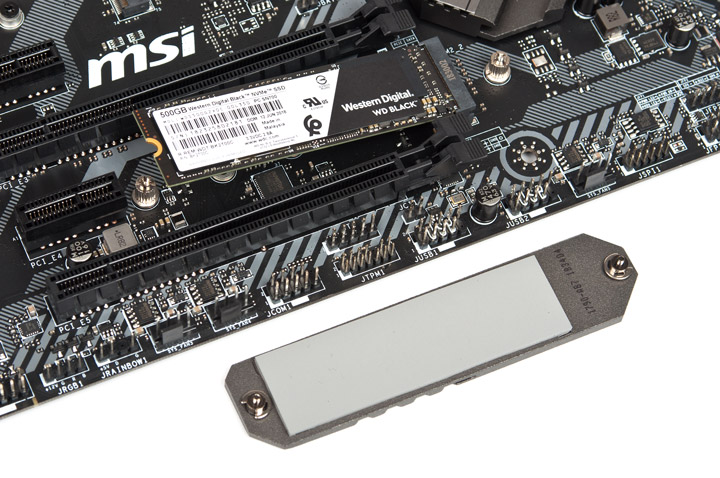

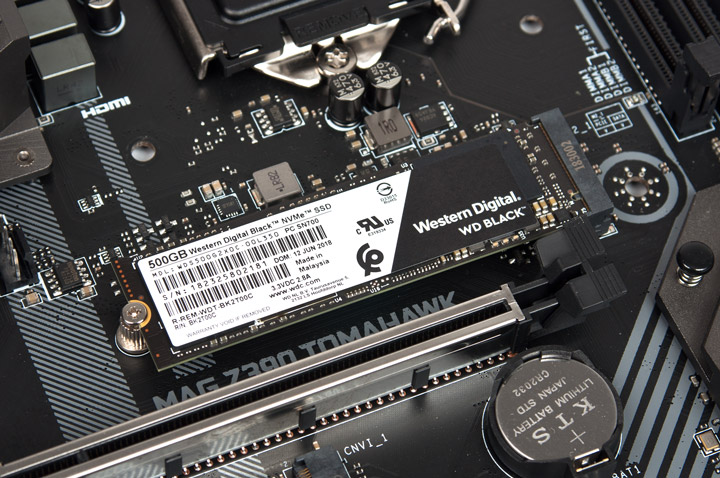

В нашем обзоре приняла участие модель Western Digital Black NVMe SSD SN700 500GB (WDS500G2X0C-00L350). Монтаж можно проводить как в верхний посадочный слот, так и в нижний. В первом случае есть вариант, когда процессорный охладитель радиального типа будет обдувать SSD. Такой способ уже был опробован в нашей лаборатории при рассмотрении кулера Adata XPG Storm RGB. Там же мы впервые знакомились и с «пластинчатым» видом радиатора от MSI.

Сегодня внимание сосредоточим вокруг нижнего посадочного гнезда. Сначала посмотрим, как поведёт себя устройство без использования радиатора, использовав для его фиксации одинокий винтик.

Первая точка на графике — состояние покоя.

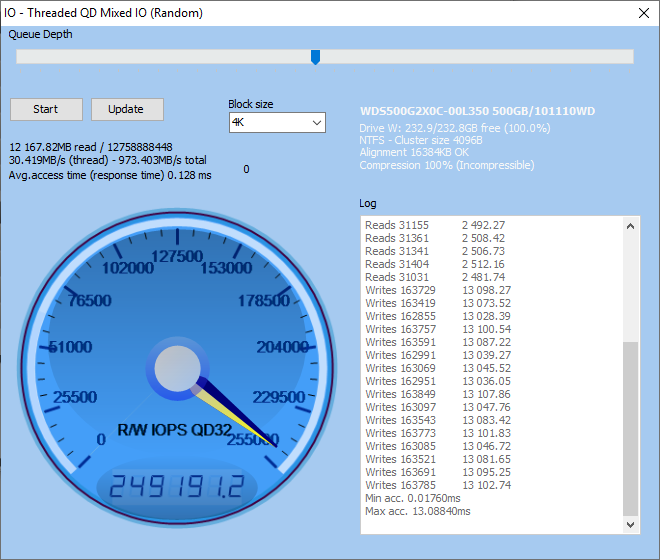

Затем c тестовым блоком, величиной 12 ГБ, прошёл замер числа операций ввода-вывода (IOPS) с очерёдностью команд в количестве 32 (QD32) при размере блоков 4 Кбайт. Это вышла вторая по счёту точка на графике.

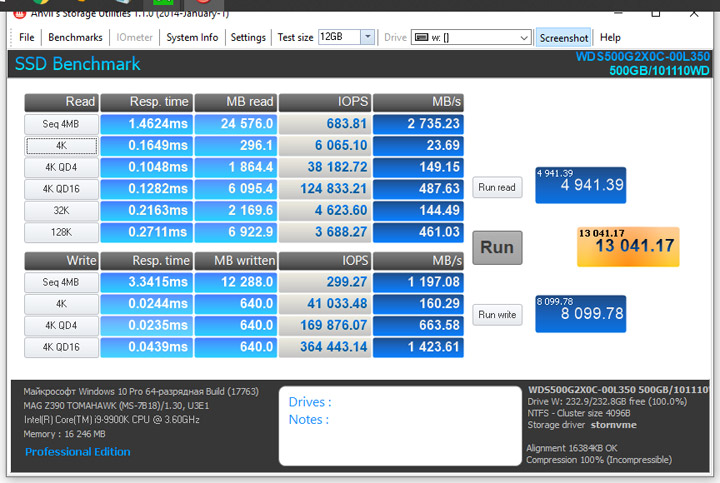

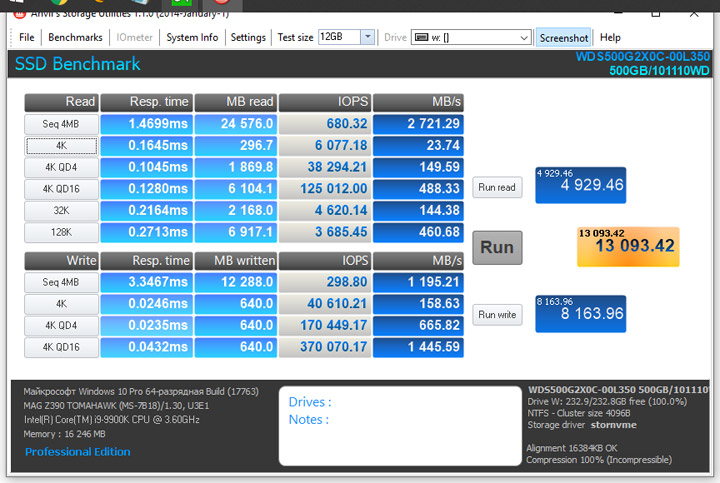

Наконец, запускался комплексный бенчмарк устройства в тестовой утилите Anvil's Storage, по итогу которого я фиксировал максимальную отметку температуры. Как оказалось, для стабилизации температурных показателей семи проходов целиком достаточно. Все семь точек также отображены на графике. Подобной нагрузкой такой SSD перегреть невозможно, добиваясь от него «троттлинга», в целом, эта модель способна удерживать высокие скоростные показатели даже без использования специального охладителя. Тесты проводились без установки видеокарты, то есть привлекался iGPU Intel.

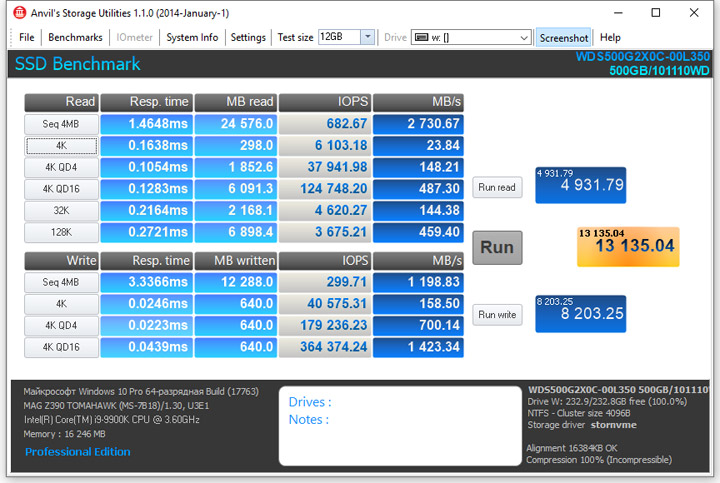

По такой же схеме проводились замеры и после монтажа теплосъёмника. Для форм-фактора типа 2280 нет нужды в привлечении дополнительных болтиков, оба зафиксированных на радиаторе участвуют и в крепеже по месту самого устройства.

Термопрокладка необычайно толстая, призванная сгладить все перепады высот на поверхности современных SSD. Наличие охладителя никак не сказалось на скоростных показателях используемого в тестах изделия.

Эффект от радиатора заметен по рабочим температурам SSD, отыграть вышло около 11–14 °C, в абсолютном выражении, в относительном — рост температуры снизился на 29%, отталкиваясь от показателя комнатной. Словом, подобное дополнение к комплекту поставки материнской платы можно называть вполне уместным.

Вывод

Если Вы находитесь в поиске не слишком дорогого, но крепкого устройства, способного не просто раскрыть «стоковый» режим работы процессов Intel Coffee Lake-S, а и разогнать их, скрепив результат ускорением ОЗУ до приличных отметок, то рассмотренная сегодня плата, возможно, именно то, что нужно. Тут есть необходимое число параметров в UEFI, они не ограничены искусственно, пределы достаточны для смелых экспериментов, а шаг по изменению величин небольшой, для скрупулёзных оверклокеров подготовлен также небольшой шаг для смены базовой часты, включая возможность её понижения относительно уровня 100 МГц. Есть набор профилей LLC, нет проблем с подбором необходимого для разгона старшего Core i9-9900K. Набор возможностей UEFI, в целом, широк, перечень — прозрачен, а изменения настроек получают действенный, ожидаемый отклик. Сборка микрокода, участвующая в обзоре, оказалась полностью стабильной. Температура VRM входит в число контролируемых параметров, её допустимо использовать как основу под алгоритмы замедления системных охладителей. К слову, каждое из семи контактных гнёзд обладает возможностью выбора метода понижения оборотов.

Ряд упрощений, заложенных в серию MAG, позволил выгодно выделить в ассортименте компании продукты из других серий, но нет универсального рецепта лучшей платы, для каждого случая теперь можно подобрать одну, наиболее подходящую модель. MSI MAG Z390 Tomahawk станет интересным вариантом для тех, кто в первую очередь заинтересован в прямой отдаче от наиболее важных компонентов системы — ЦП, ОЗУ и ВК. Оформить тандем по схеме SLI здесь нельзя, но учитывая нынешний курс компании NVIDIA в оснащении своей продукции подобными возможностями, искать плату в масс-сегменте для пары недешёвых видеоускорителей вряд ли кто станет. В остальном собранный и разогнанный ПК будет мало в чём уступать другим, опираясь на полученное в итоге всех действий быстродействие.

Кроме того, фирменное ПО наконец завершило цикл интеграции в единый Dragon Center и теперь можно без колебаний называть положение вещей устоявшимся. Комплекс работал стабильно, проводимые в нём действия получали ожидаемый отклик. Сегодня все программы находятся в одном месте, включая систему по контролю за работой подсветки, которая здесь многоцветная. Она, в конечном итоге, добавляет баллов к статусу платы, определяя её в сегмент современных «игровых» продуктов.
