В ассортименте MSI линейка плат MEG является самой престижной, насыщенной разнообразными «фишками» и бонусами. В шаге от вершины там находится нынешняя гостья нашей лаборатории — модель с суффиксом Ace. Особенностью таких устройств которое поколение подряд выступает отказ от видеовыходов с целью усиления стабилизатора напряжения CPU. Тут к этой теме подошли со всей серьёзностью, обеспечив сектор питанием с двух восьмиконтактных гнёзд, а ещё предусмотрен ряд контактных площадок для специальных особенностей под эксперименты с участием экстремального охлаждения.
К звуковому кодеку добавлен дискретный ЦАП, сетевая инфраструктура насчитывает три адаптера, к тому же беспроводной поддерживает самые скоростные соединения. Радиаторы массивные, отчего общий вес продукта впечатляет.
| Модель | MSI MEG Z490 Ace (MS-7C71 VER:1.3) |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Чипсет | Intel Z490 |
| Процессорный разъём | Socket 1200 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold (Comet Lake-S) |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2933 — JEDEC 2933–4800+ — A-XMP (OC) |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | – |
| Видеоразъёмы | – |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), ASM3241) 4 х 3.2 Gen 2 (3 разъёма на задней панели, Z490) 4 х 3.2 Gen 1 (2 разъёма на задней панели, Z490) 6 x 2.0 (2 разъёма на задней панели, Z490) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z490) |
| RAID | 0, 1, 5, 10 (SATA, Z490), 0, 1, 5 (M.2 PCI-E, Z490) |
| Встроенный звук | Audio Boost HD: Codec — Realtek ALC1220 (7.1, HDA) DAC — ESS SABRE9018Q2C |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) Realtek RTL8125B (2.5 Gigabit Ethernet) Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1) |
| COM | – |
| LED Addressable Header | 2x Rainbow, 1x Corsair |
| LED RGB Header | 1 |
| TPM | 1x SPI (12 pin) |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM (MX25L25673G) |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Mystic Light Sync + Ambient Link, M.2 Shield, POST-индикатор, Thunderbolt Connector, кнопки: Clear CMOS, Flash BIOS, Power, Reset (Smart); контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
| Цена в рознице, $ | 477 |

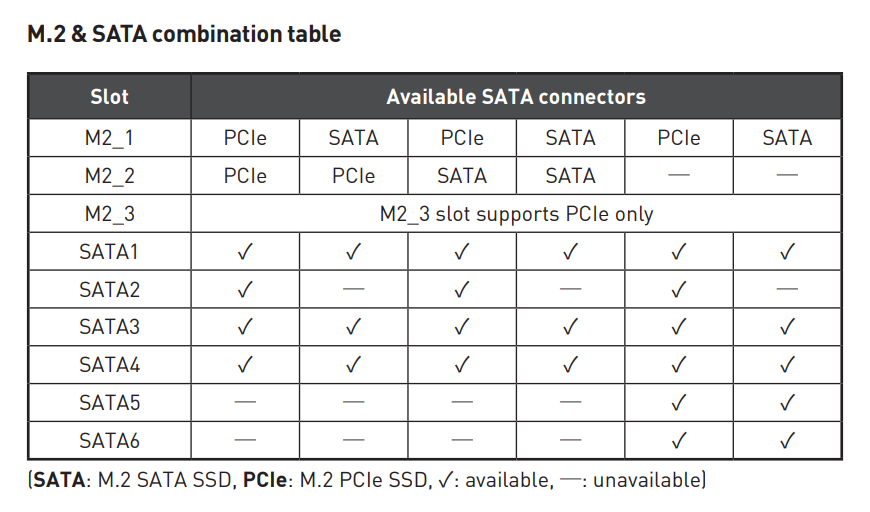

Большое число M.2 и SATA не должно вводить в заблуждение — они частично связаны между собой. Среднее на плате M.2_2 исключает работу SATA5 и SATA6, то есть любое установленное там устройство M.2 деактивирует эти два гнезда. Также отключится и SATA2, если предпочесть изделие с интерфейсом SATA в формфакторе M.2 и установить его в первый по счёту M2_1. Для нижнего M2_3 линий SATA не предусмотрено вообще, только PCI-E, это не создаёт неудобств для классических выходов SATA. Но и тут не всё просто — спайка идёт с нижним PCI-E x16@x4, поэтому на полной скорости работать будет что-то одно, а в дуэте каждому достанется, соответственно, по две линии от Z490. В итоге максимальное число накопителей равняется девяти, но ограничения нешуточные.
Упаковка и комплектация
Коробка добротная, из плотного картона. Отмечу новую эмблему серии MEG.
Вентилятор в структуре охлаждения стабилизатора напряжений! Да, он есть, ему посвящён первый же слайд на тыльной стороне коробки.

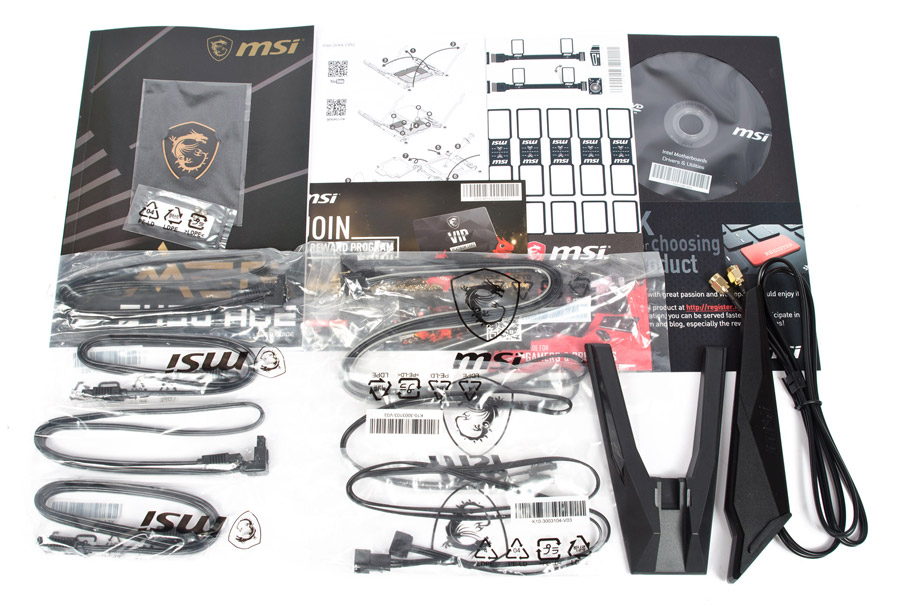

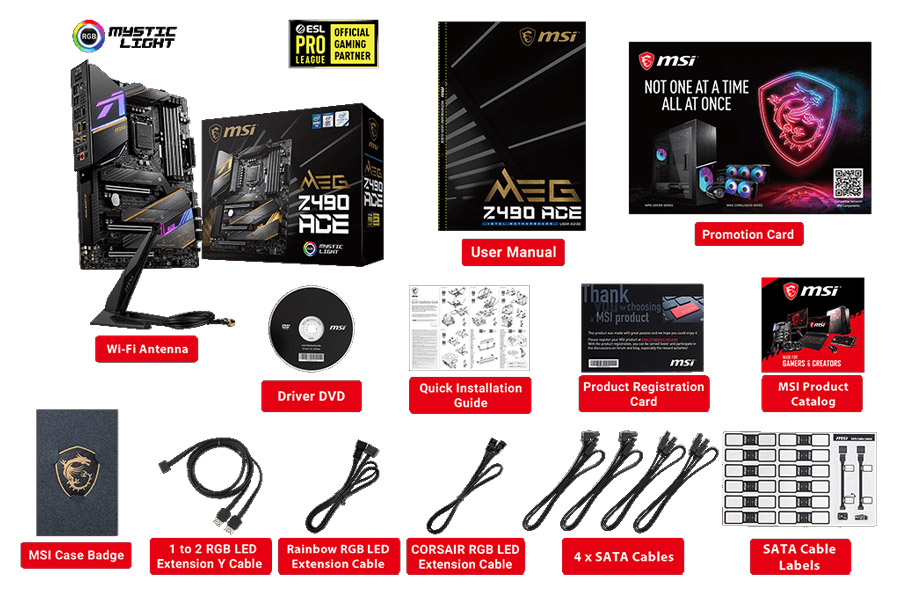

Комплектация:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- наклейка с логотипом MSI Gaming Series;
- набор из трёх крепёжных винтов для устройств формата M.2;
- многоязычная инструкция по быстрой установке;
- промо-флаер акции MSI Reward Program;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- небольшой рекламный буклет с продукцией MSI;
- диск с драйверами и фирменным ПО;
- карта регистрации покупателя;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
- выносная антенна с возможностью фиксации лишь одного положения, подставка дополнена магнитом.

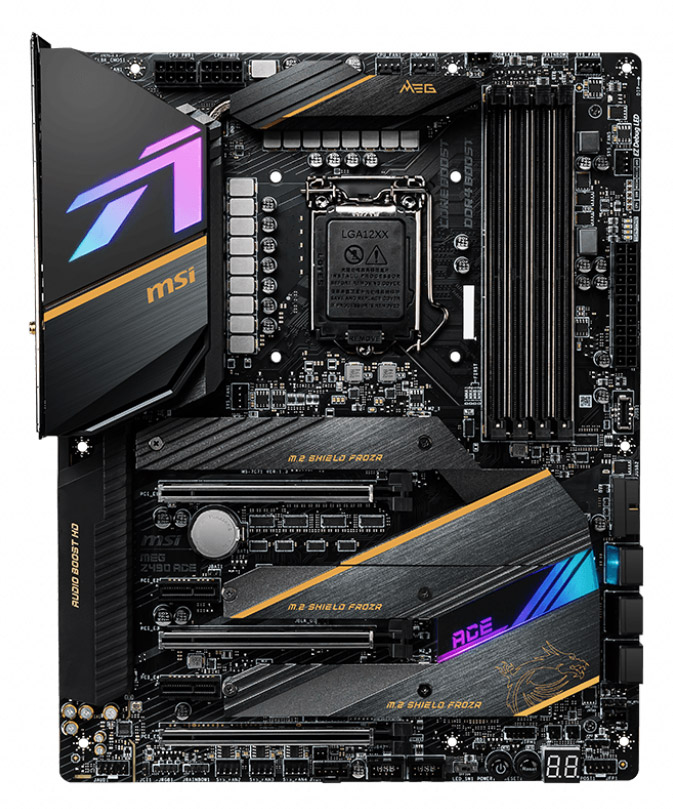

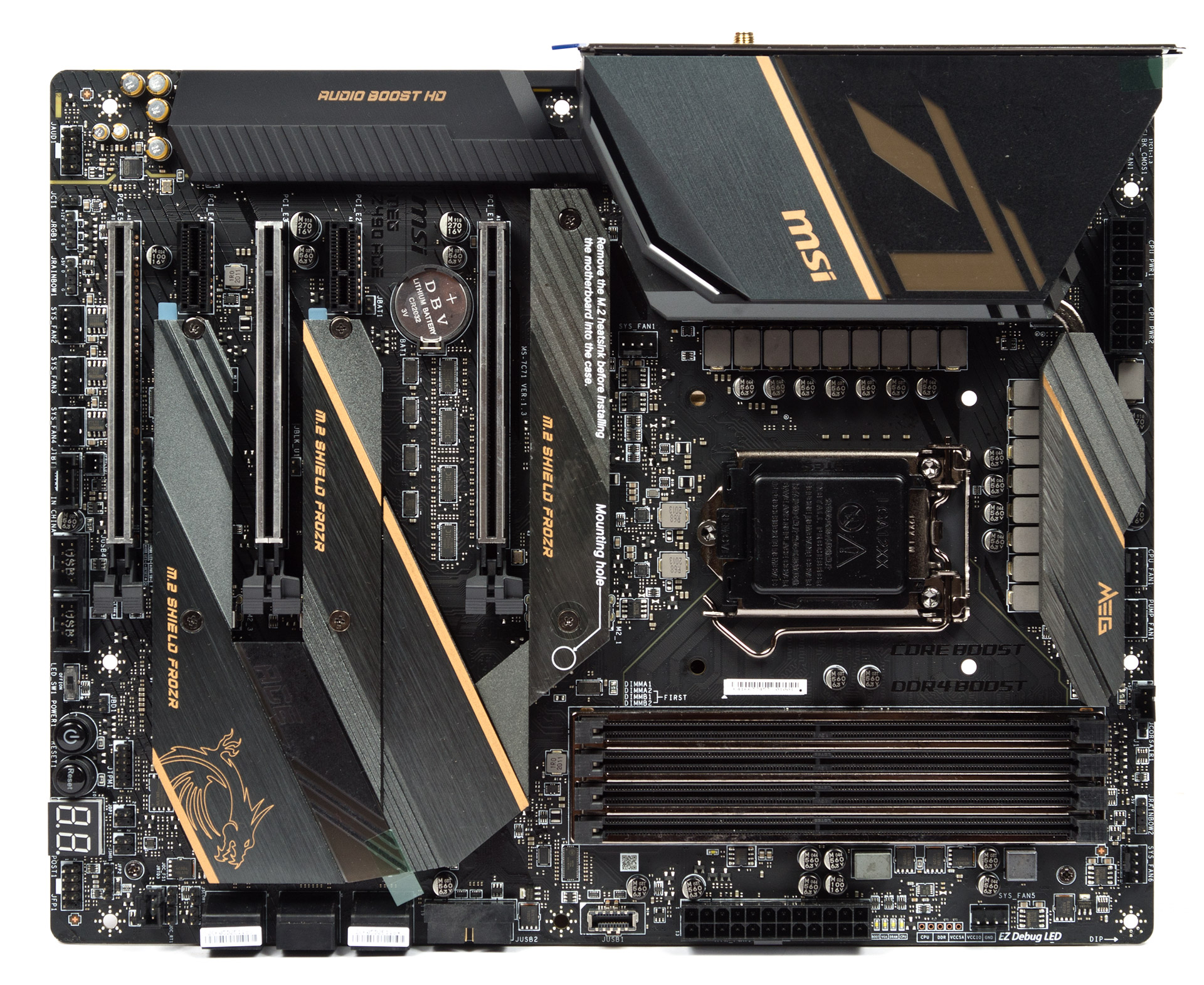

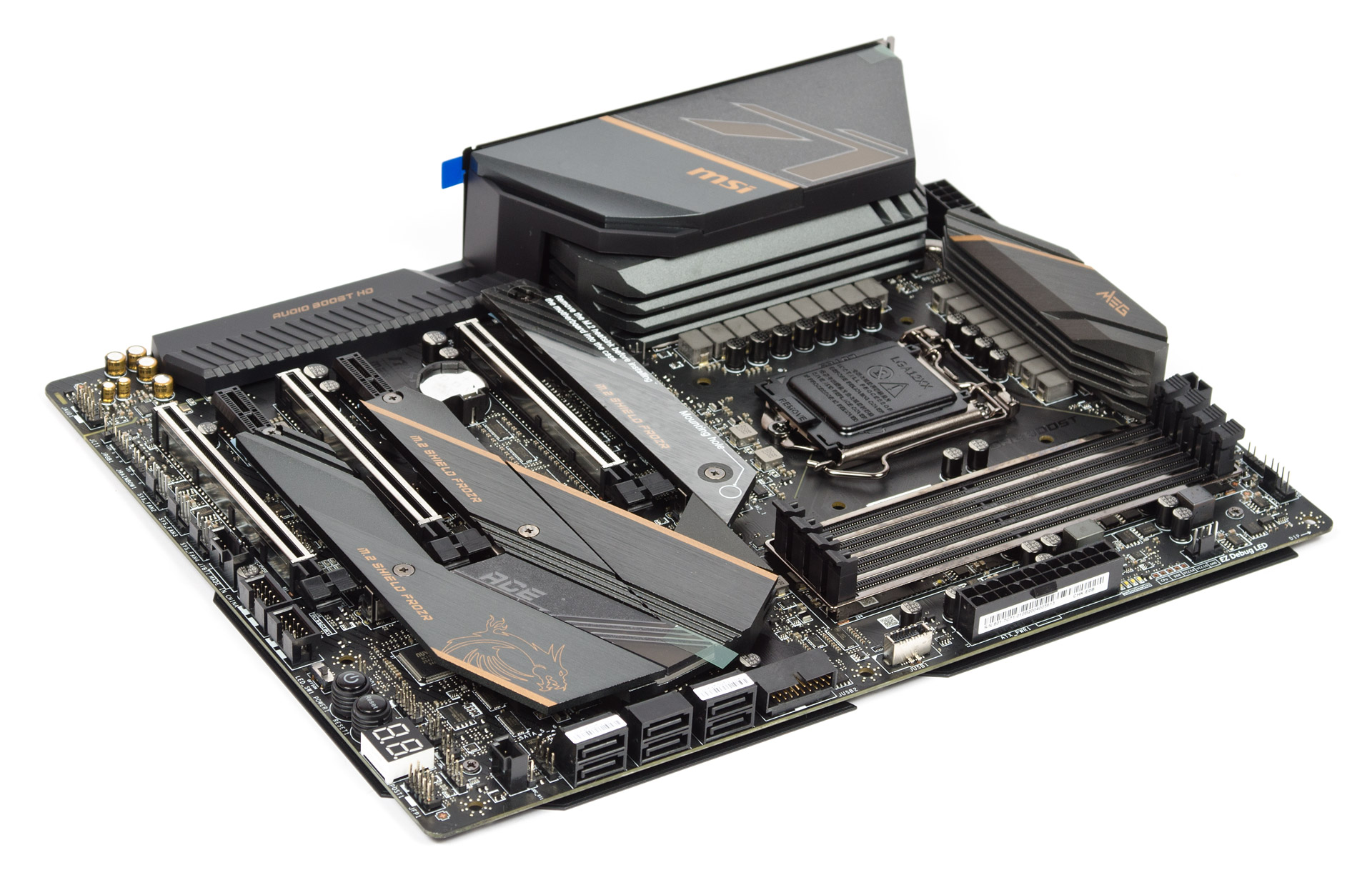

Внешний вид

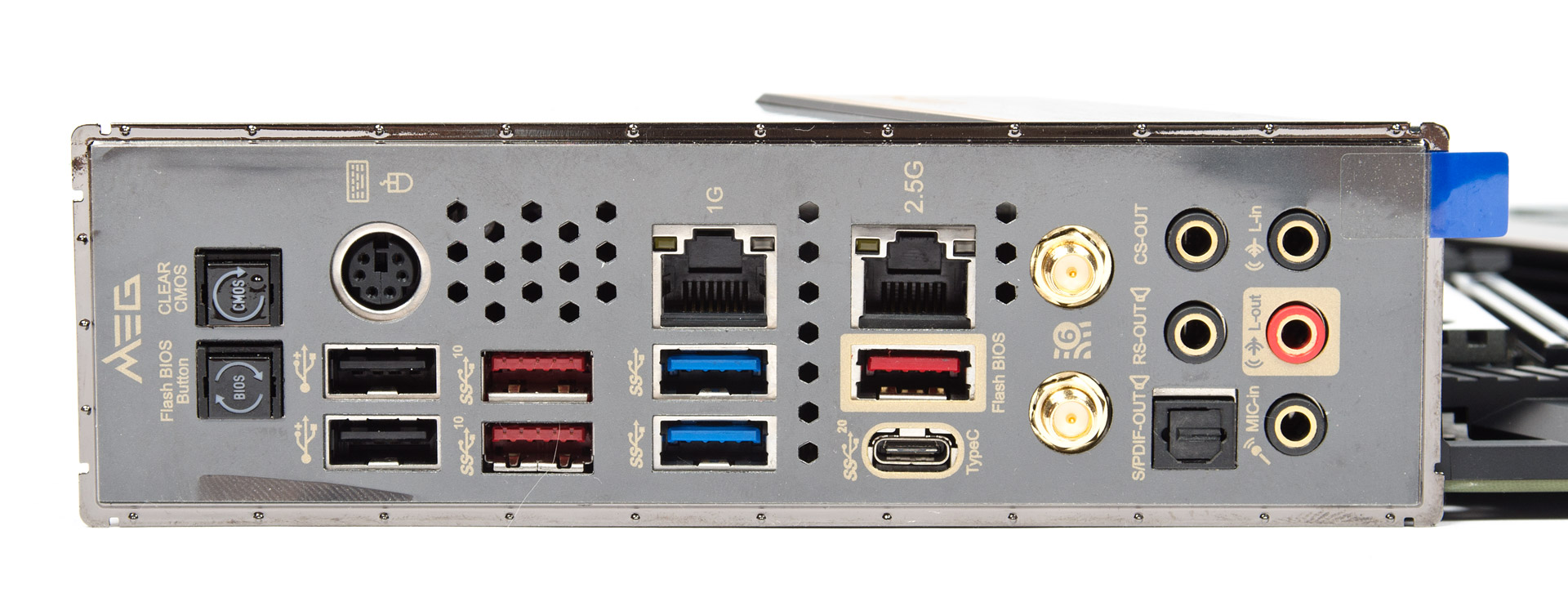

Накладка над портами ввода-вывода огромная и она пластиковая, а всё в угоду вмонтированной подсветке.

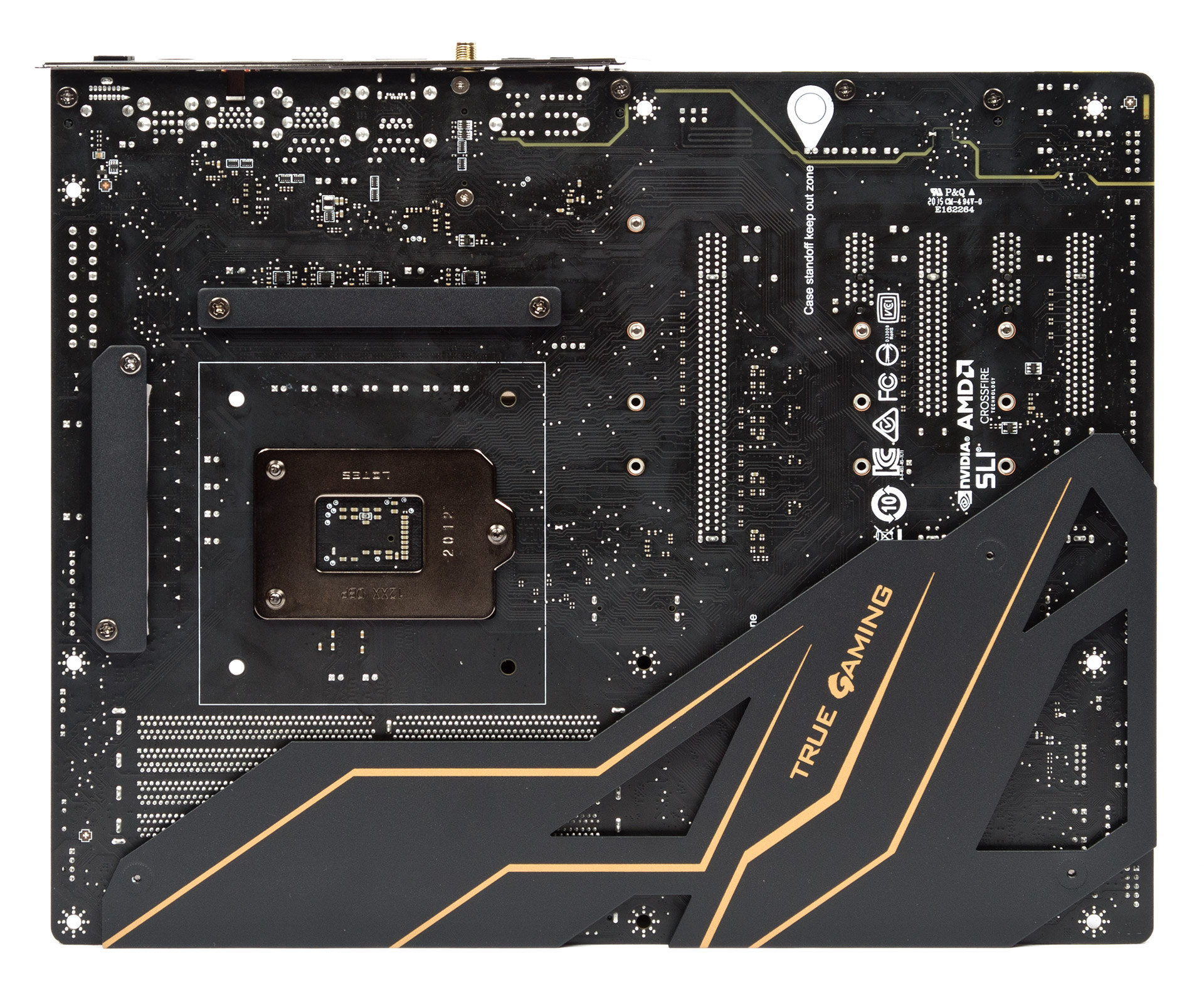

Обладатели полностью прозрачных корпусов оценят наличие пластины с обратной стороны платы. Всюду для крепления используются винты.
Светиться также будет лого с именем модели на охладителе чипсета.

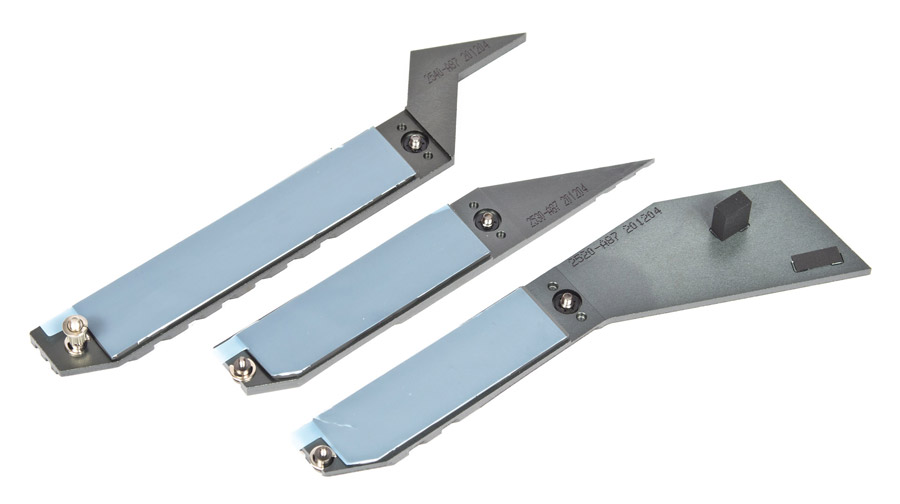

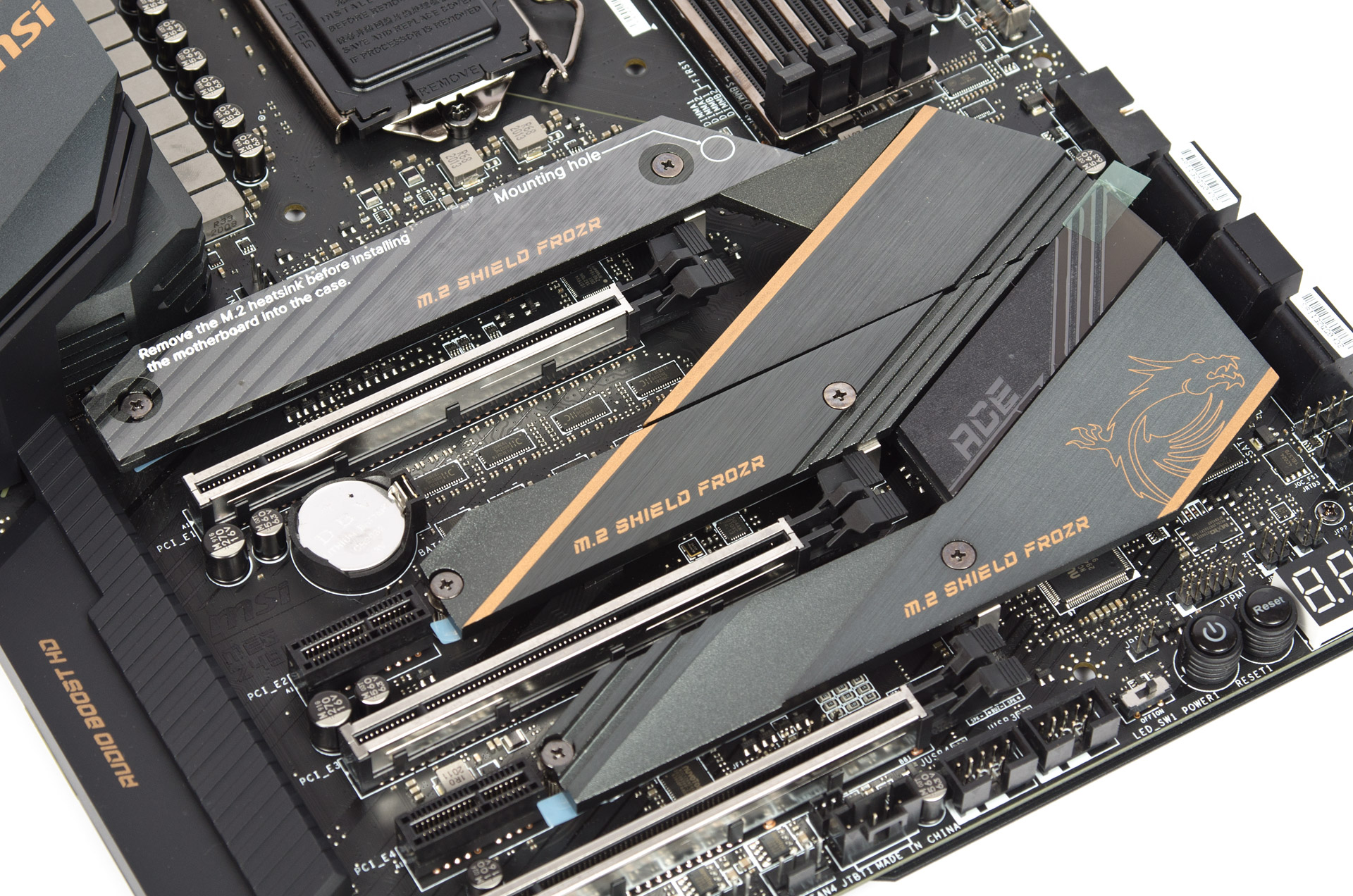

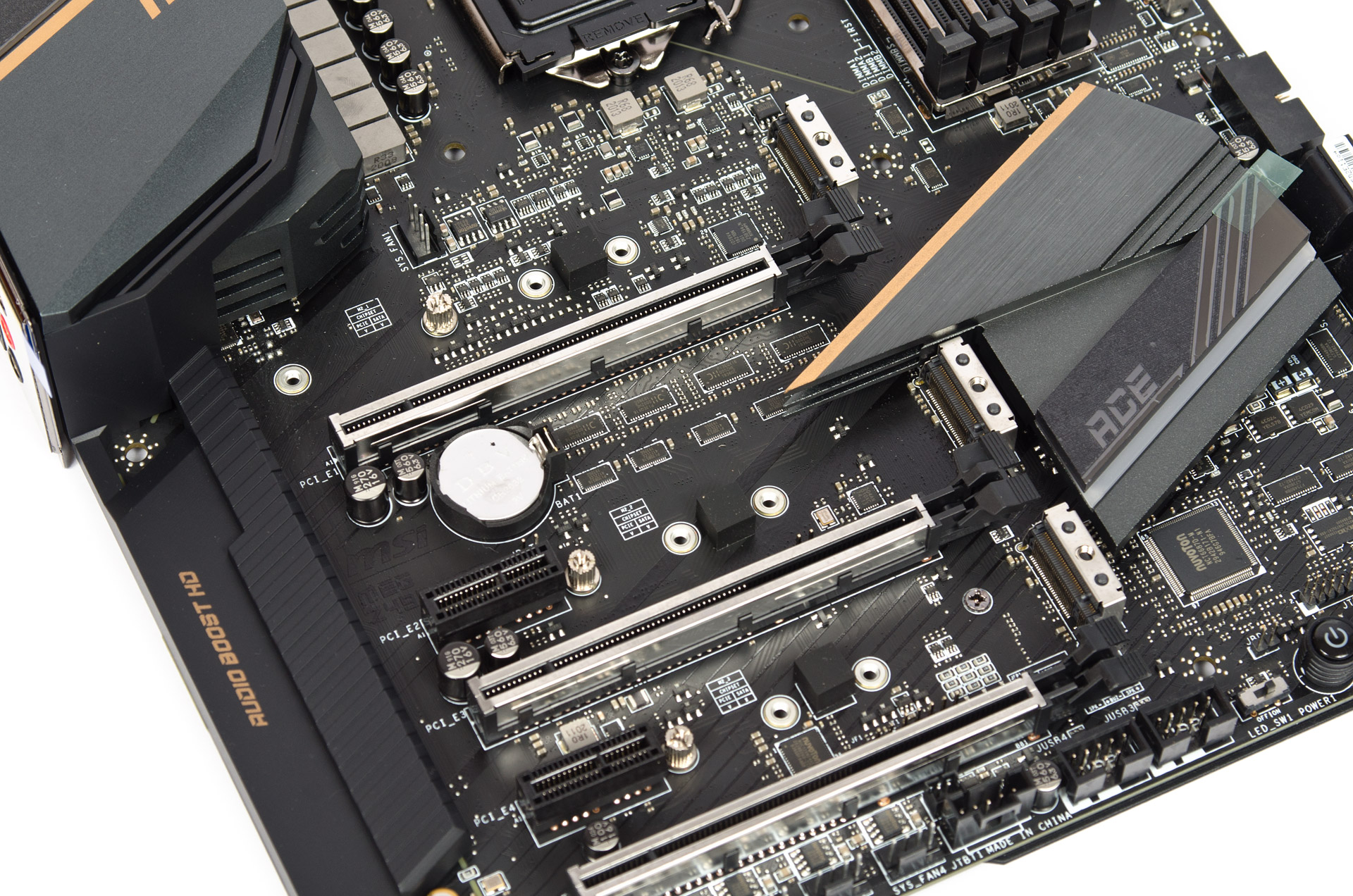

Отдельным радиатором оснащается верхний слот M.2, два нижних объединены, пусть и символически, вместе с чипсетным.

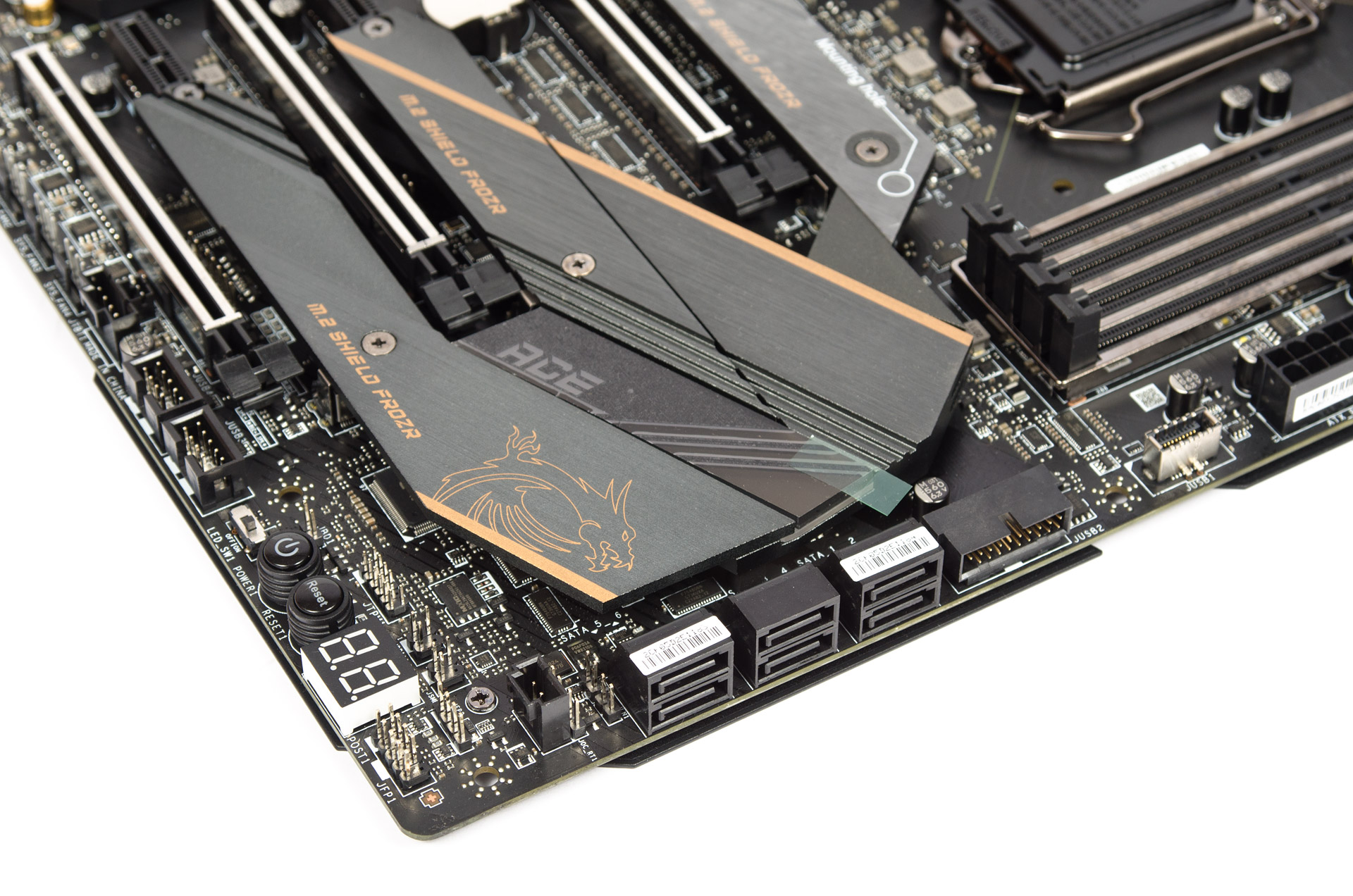

Посадочное место вверху позволяет использовать устройства формата 22110, оба нижние ограничены восемью сантиметрами. Везде удобно нанесена иллюстрация поддерживаемых устройств по типу интерфейса.

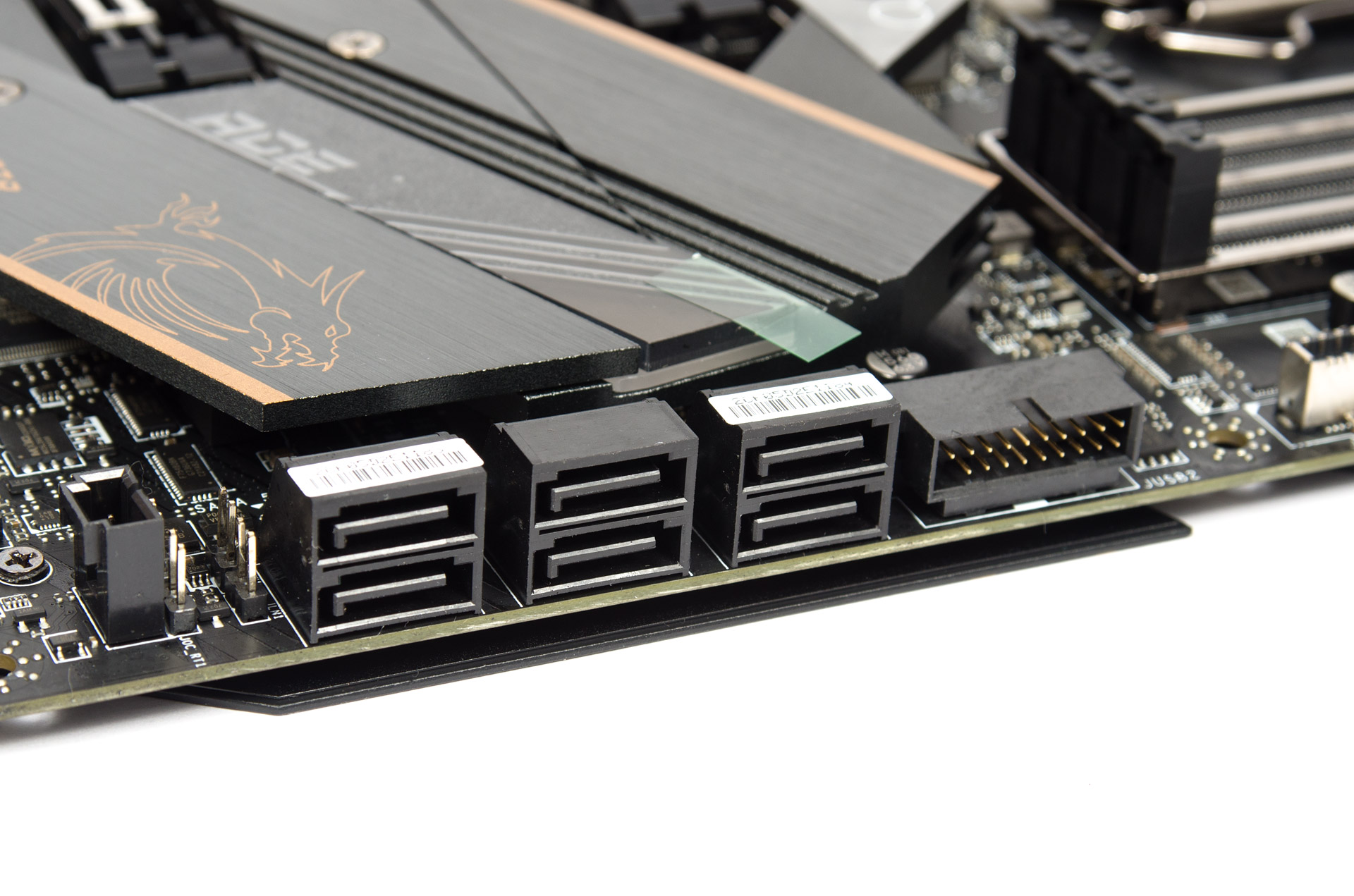

Продольными гнёздами набраны шесть SATA и корпусное USB 3.2 Gen 1.
Поперечные — корпусное 3.2 Gen 2 и две площадки под классические USB 2.0.

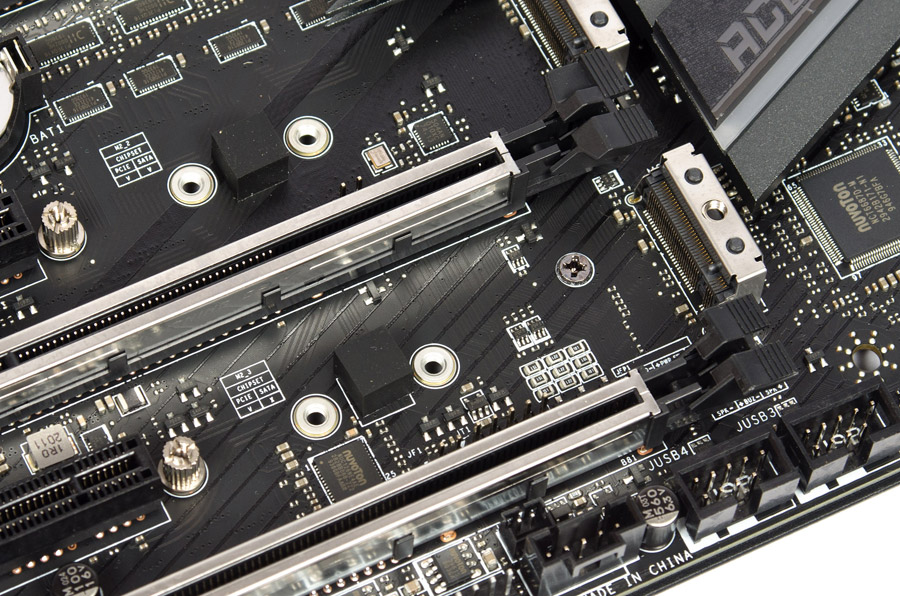

Два верхних слота PCI-E x16 связаны с ЦП, а все остальные работают с Z490.

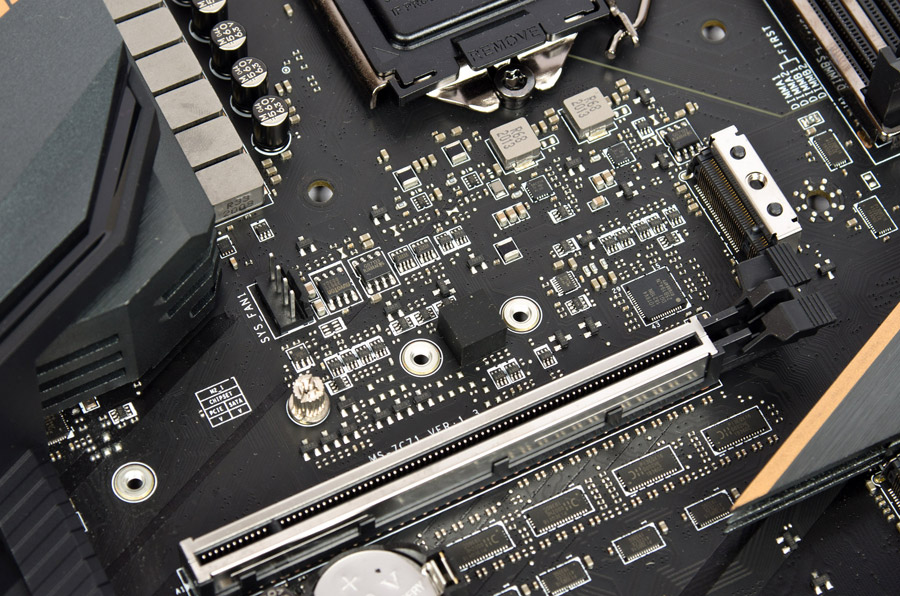

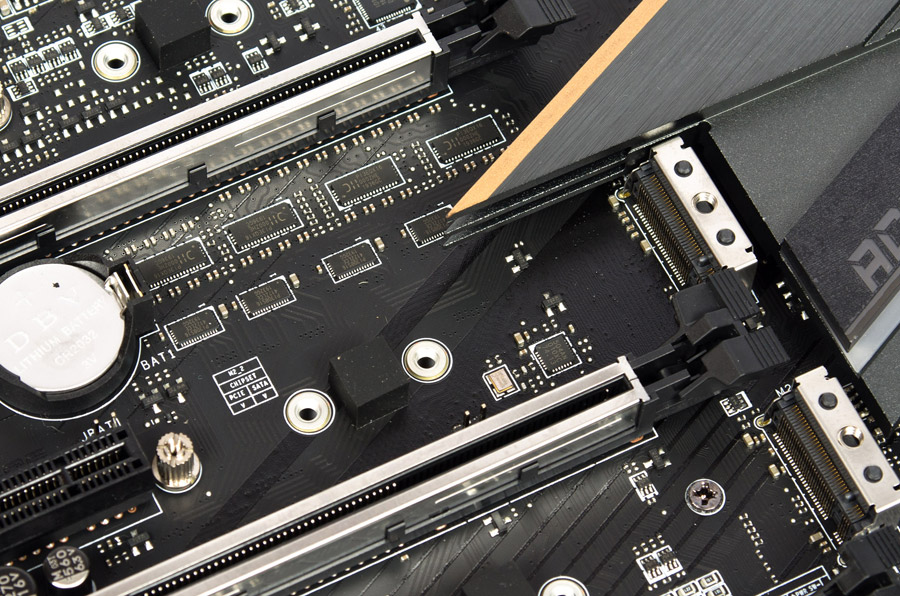

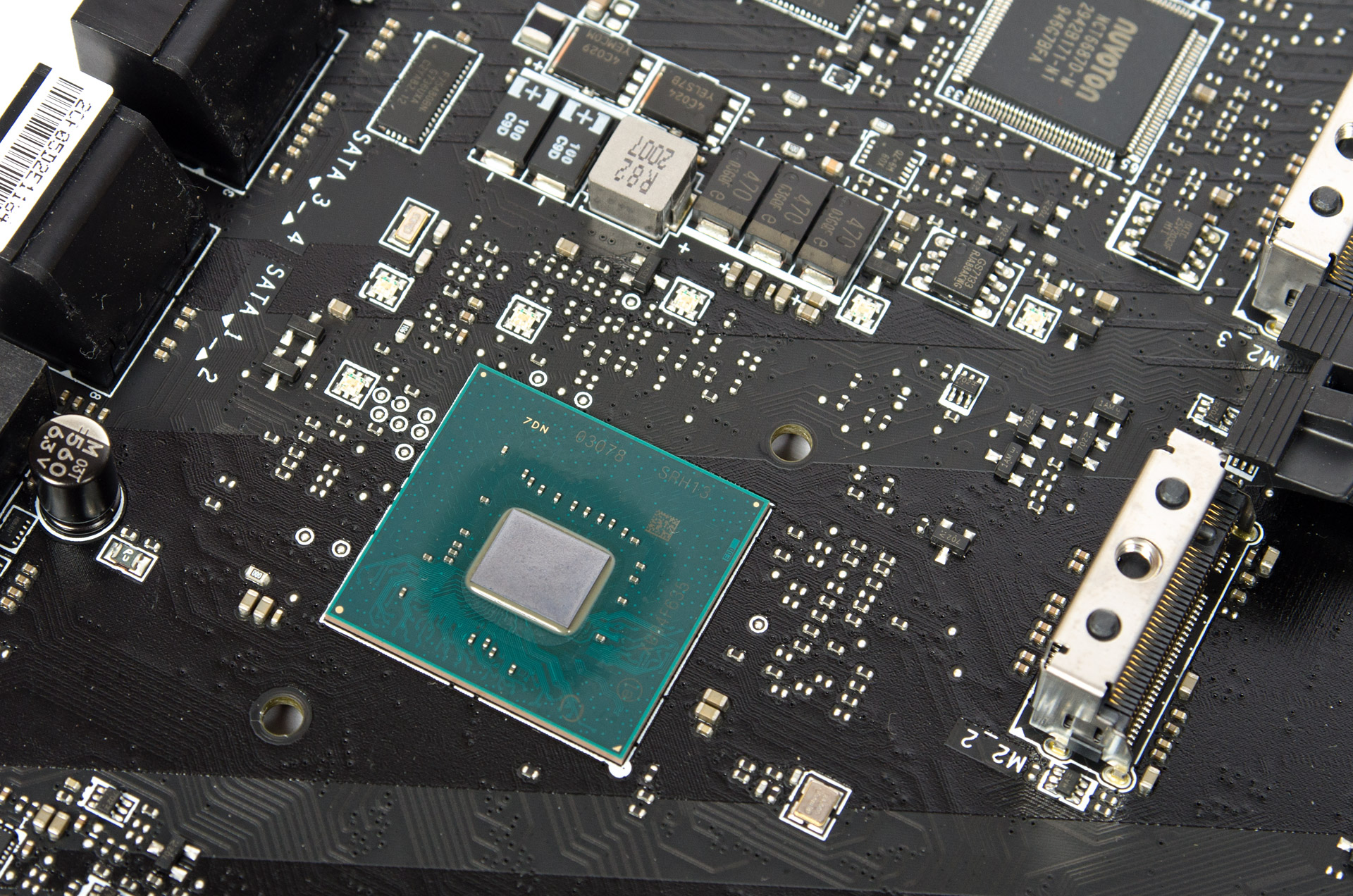

Распаяны не только четыре свитча (Mux/DeMux) для шестнадцати линий (PI3DBS16412), а ещё и повторители (ReDriver) в лице четырёх PI3EQX16000ZHE. Такие шаги повторяют стратегию производителей на материнских платах с хабами AMD X570, поддерживающими PCI-E четвёртого поколения, очевидно, ровно для тех же целей здесь создали подобный «задел на будущее».

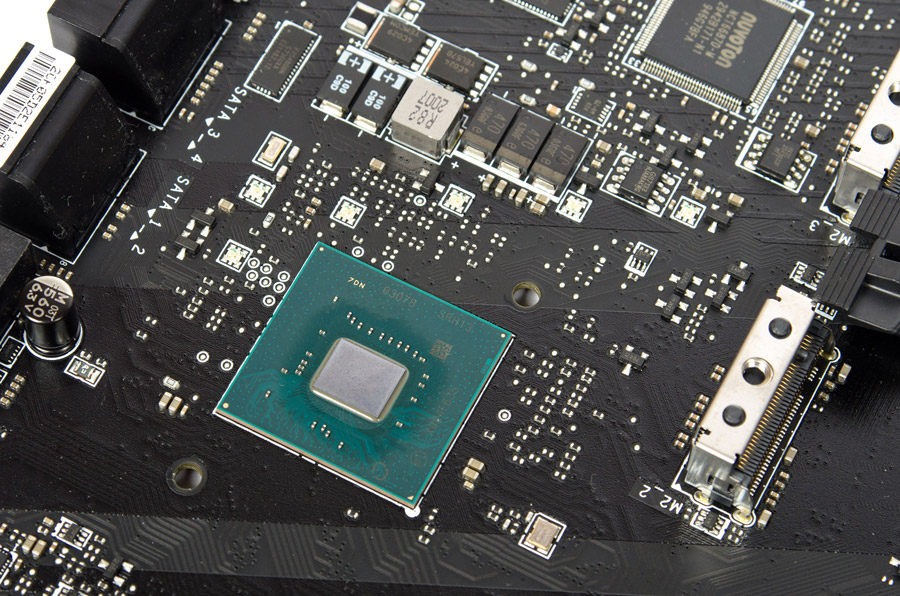

Иллюминацию возле чипсета создают распаянные на плате светодиоды с линзой, направленной вверх. Я насчитал шесть штук.

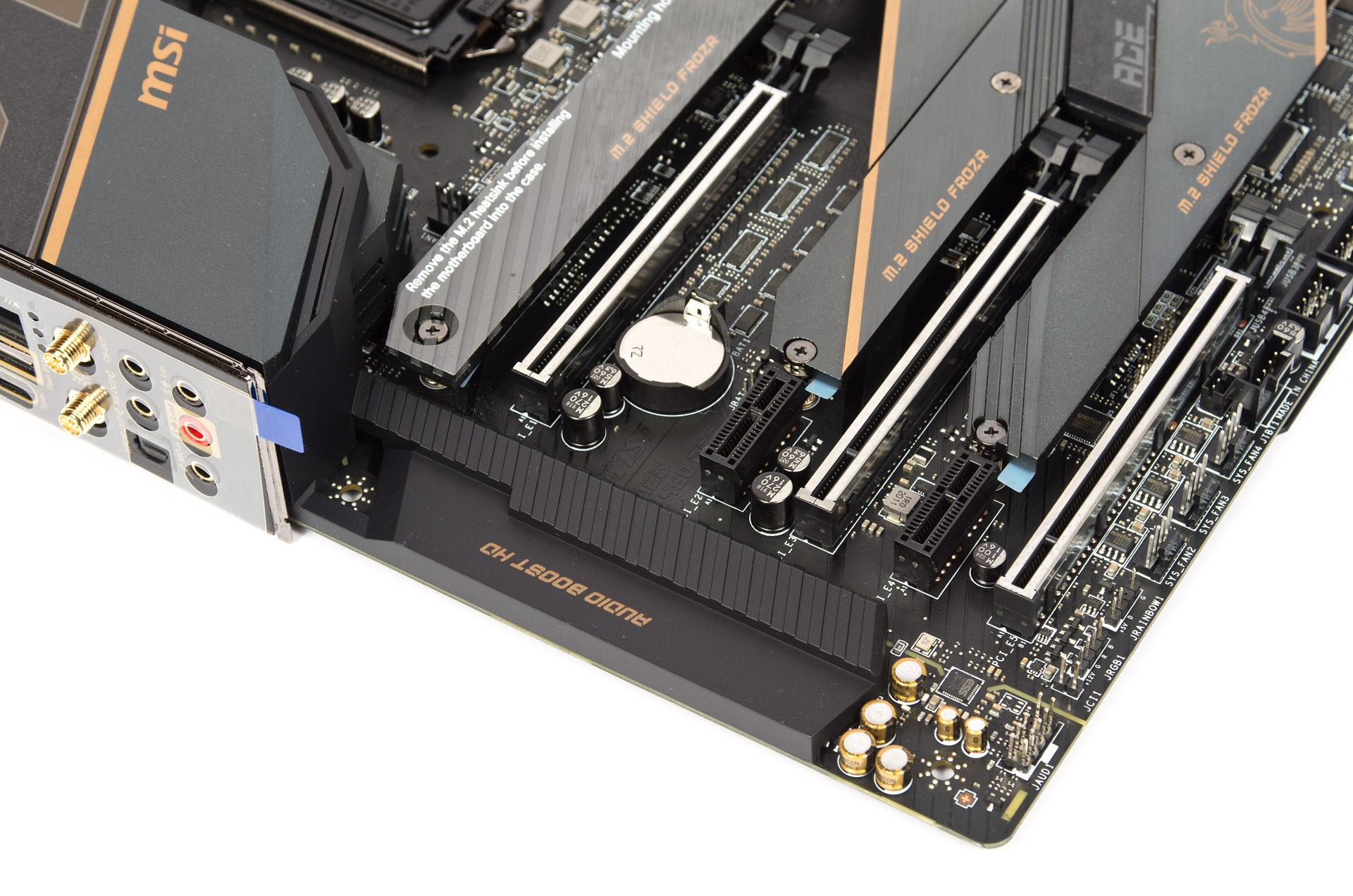

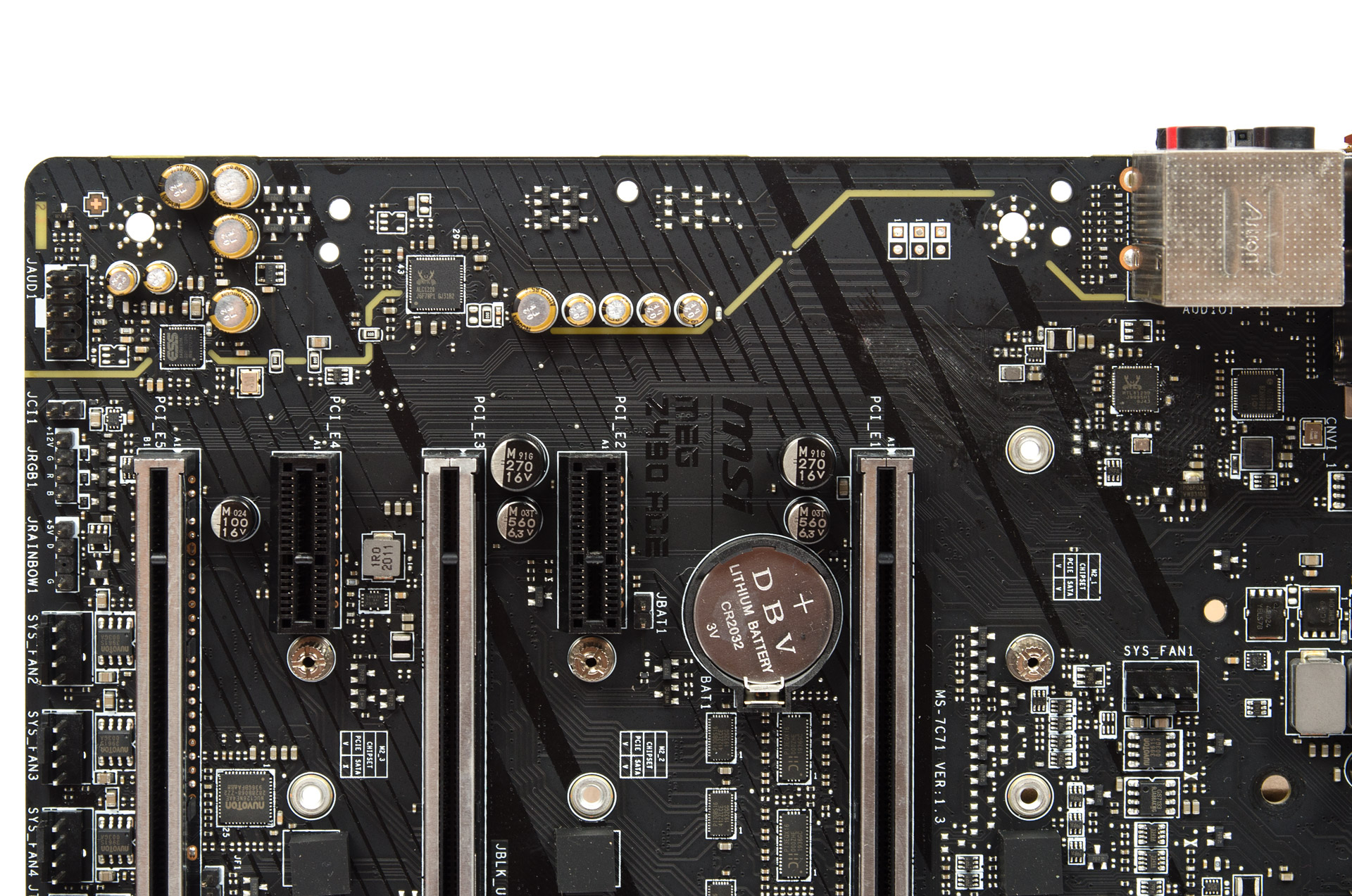

Организация звуковой подсистемы повторяет шаги из предыдущих моделей производителя с тем же индексом. Здесь размещение элементов выполнено ближе к углу платы, подальше от ЦП и ВК. Имеем: кодек, выделенный ЦАП, группу конденсаторов; дискретных ОУ нет.

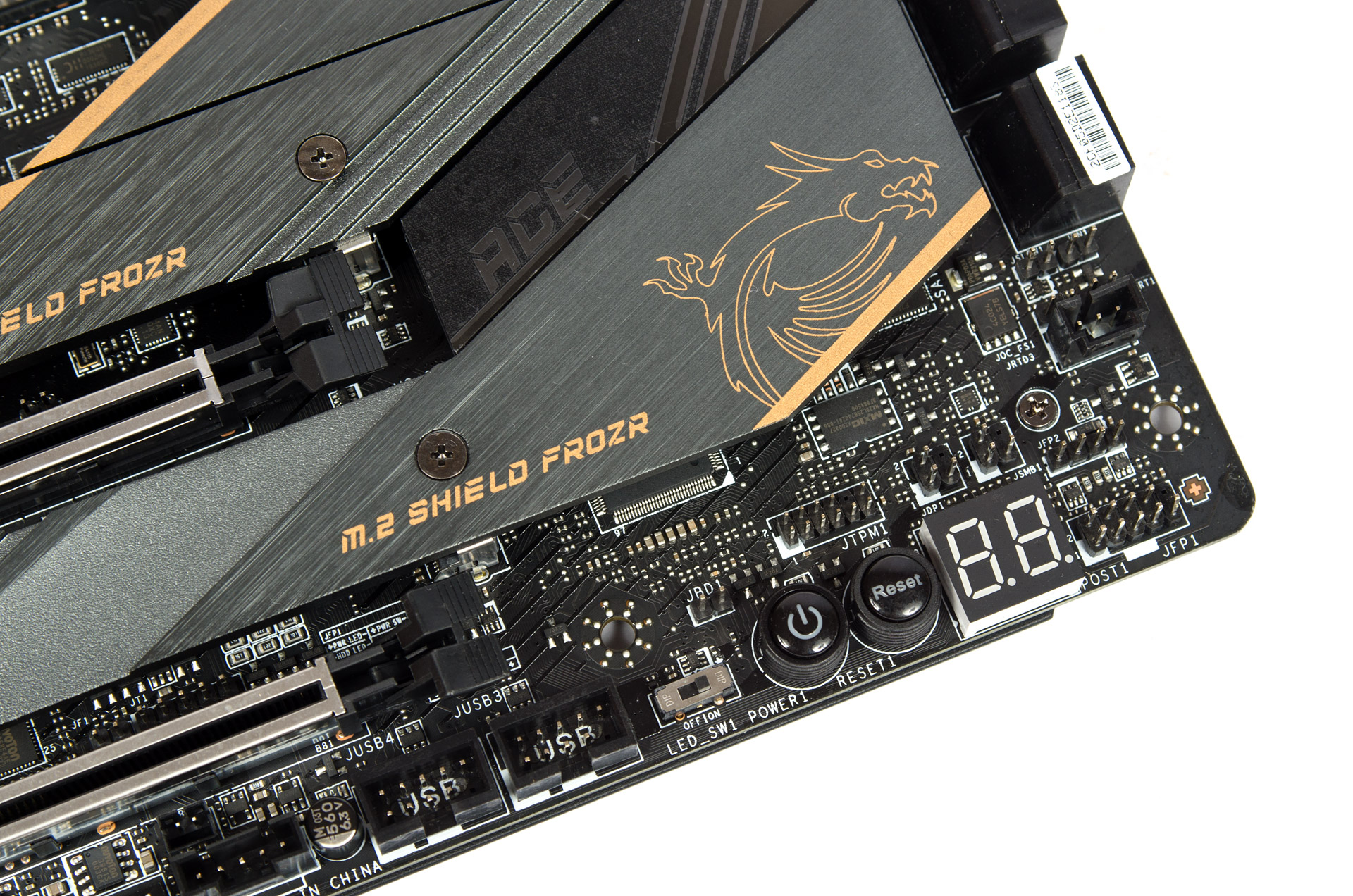

LED_SW1 (EZ LED Control switch) даёт возможность моментально отключить подсветку. Индикатор кодов POST, как и расположенные рядом кнопки, светится белым цветом. Впоследствии он отображает действующую температуру процессора, есть возможность выбрать другие варианты (в UEFI). Там же допускается назначить кнопке сброса другой режим, из тех, под которые рядом распаяны независимые пары контактов. Например, выбрать автоматический вход в UEFI после запуска ПК. Как уже отмечалось во вступлении, несколько площадок пригодятся экстремальным оверклокерам, например, активация Slow Mode. Под внешнюю карту с интерфейсом Thunderbolt предусмотрено две вилки.

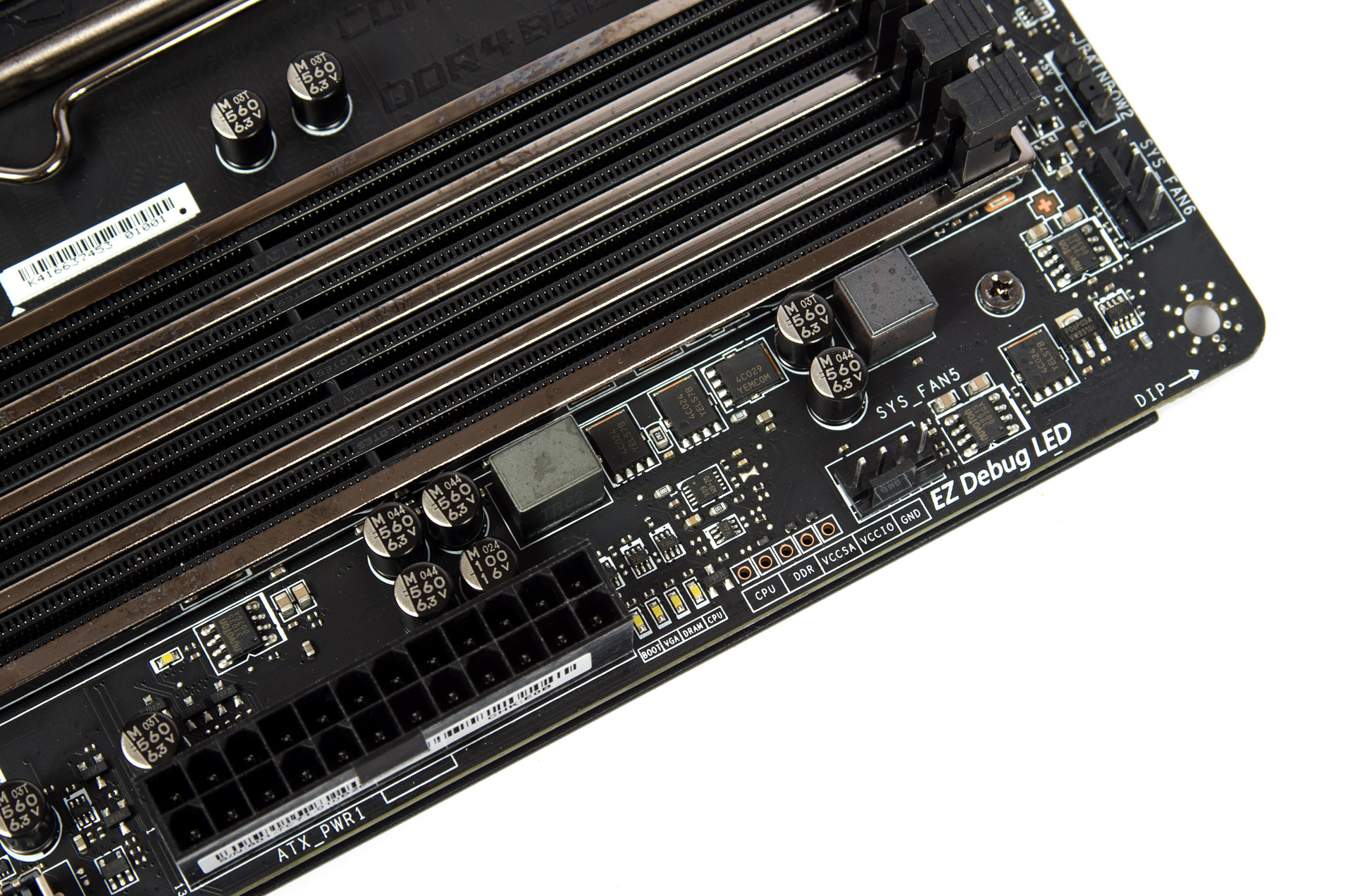

Четыре основных системных напряжения можно будет измерить самостоятельно с привлечением мультиметра, для этого есть пять точек в правом верхнем углу. Четыре белых индикатора образуют диагностический блок EZ Debug LED, ещё один распаян возле слотов ОЗУ — активный статус будет символизировать использование XMP.

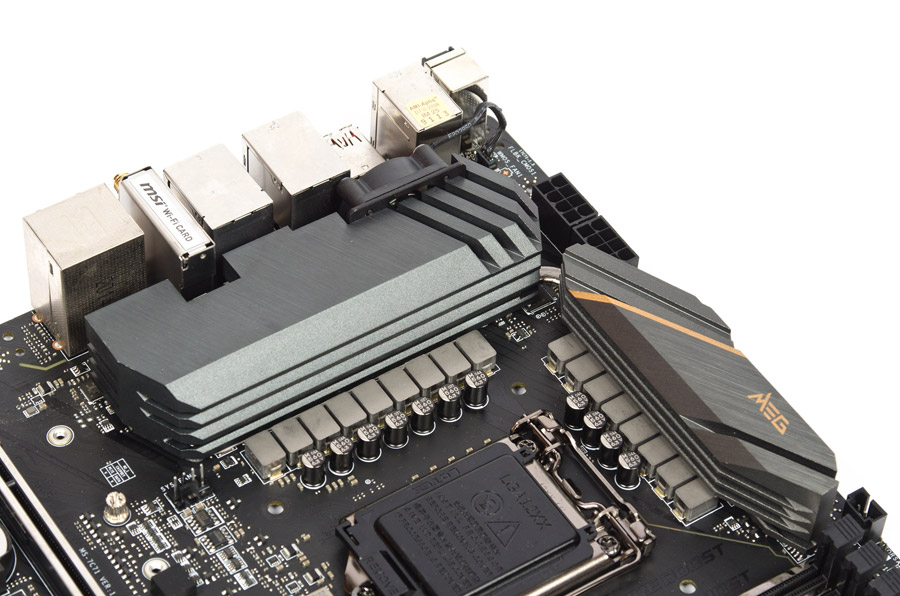

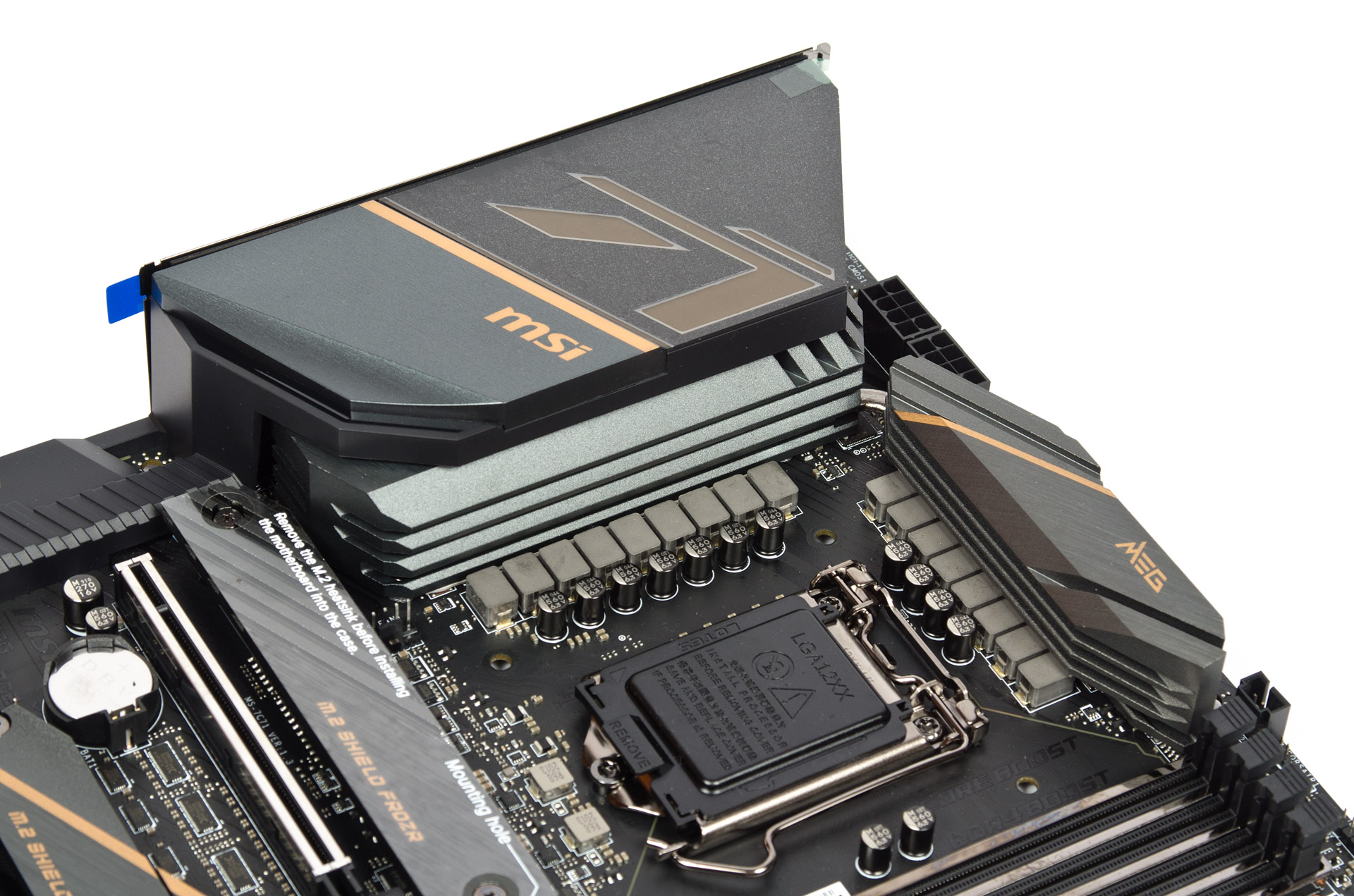

Тепловая трубка соединяет оба радиатора в подсистеме стабилизатора напряжений. Они массивны, ребристы, но при этом достаточно приземисты. Со стендовым кулером не возникло никаких проблем при установке.

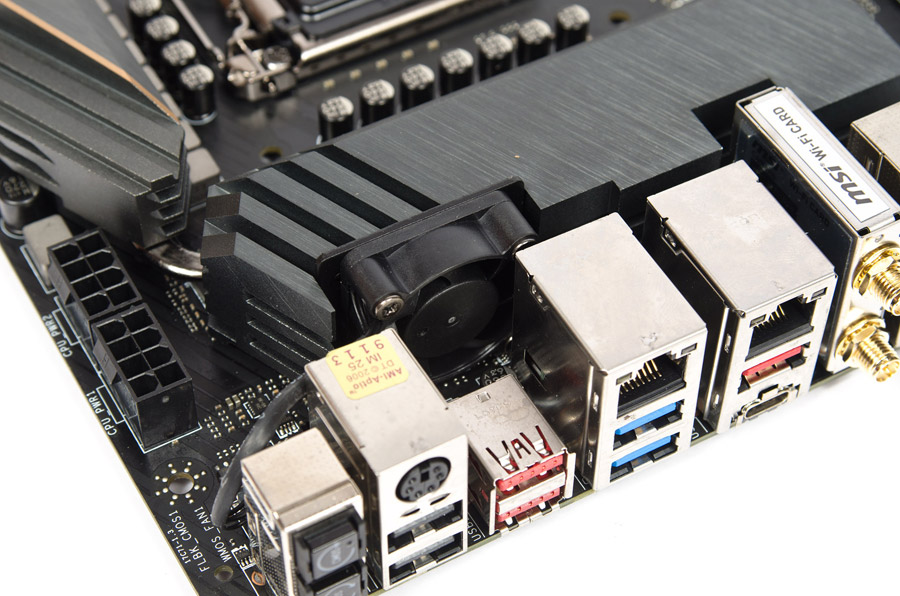

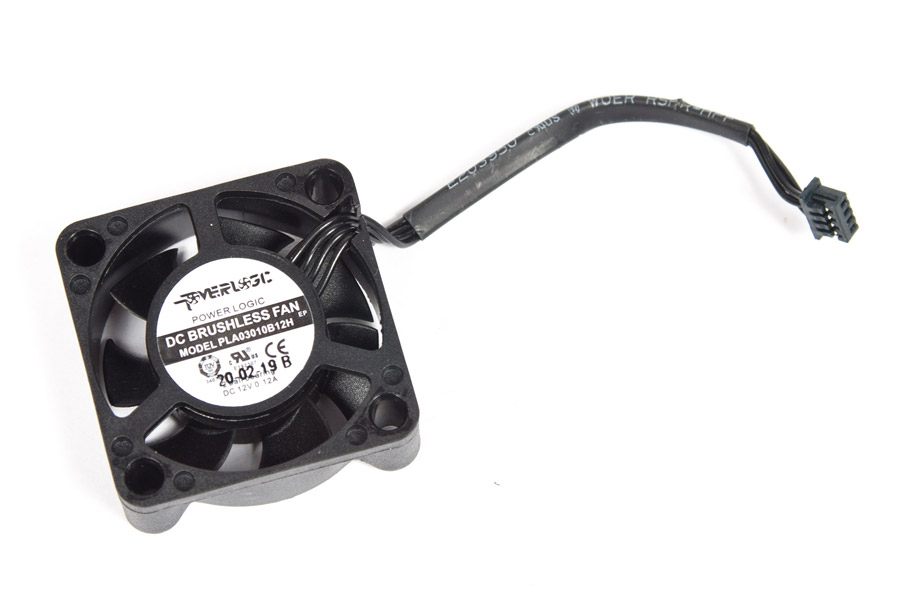

Предустановленный вентилятор должен работать на вдув. Я пишу «должен» потому, что даже при штатных настройках UEFI заставить его работать можно было лишь по включению системы, а слышимым был только момент его остановки, напоминающий парковку головок HDD. Он имеет четырёхконтактное подключение, то есть данные с таходатчика должны поступать в любом скоростном диапазоне работы. Подключение панели со светодиодами тоже четырёхпроводное, но имеет другой тип разъёма, чтобы избавить сборщиков от проблем.

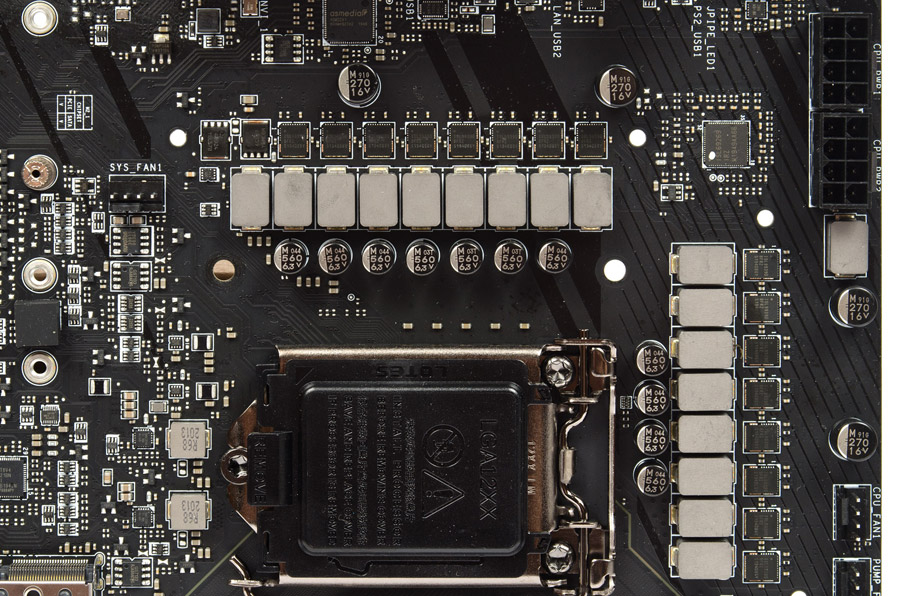

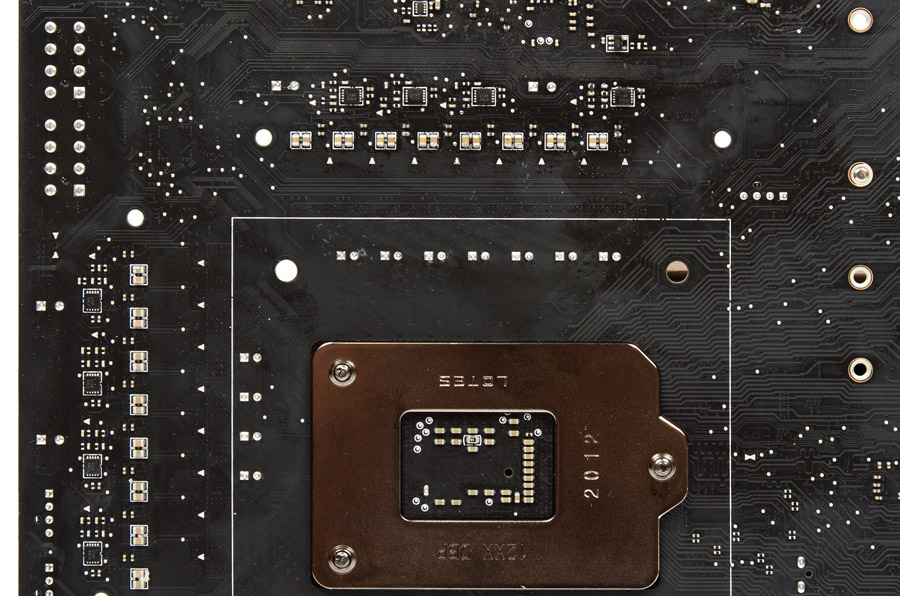

Пара транзисторов моделей NTMFS4C029N и NTMFS4C024N от ON Semiconductor вместе с первым дросселем обеспечивают ЦП напряжением SA, остальные 16 дросселей и сборок ISL99390BFRZ от Renesas Electronics (Smart Power Stage (SPS) Modules) распаяны для нужд CPU Voltage. На тыльной стороне находятся восемь удвоителей (PWM Doubler) ISL6617A, венчает схему ШИМ-контроллер ISL69269, по всей видимости, он восьмифазный.

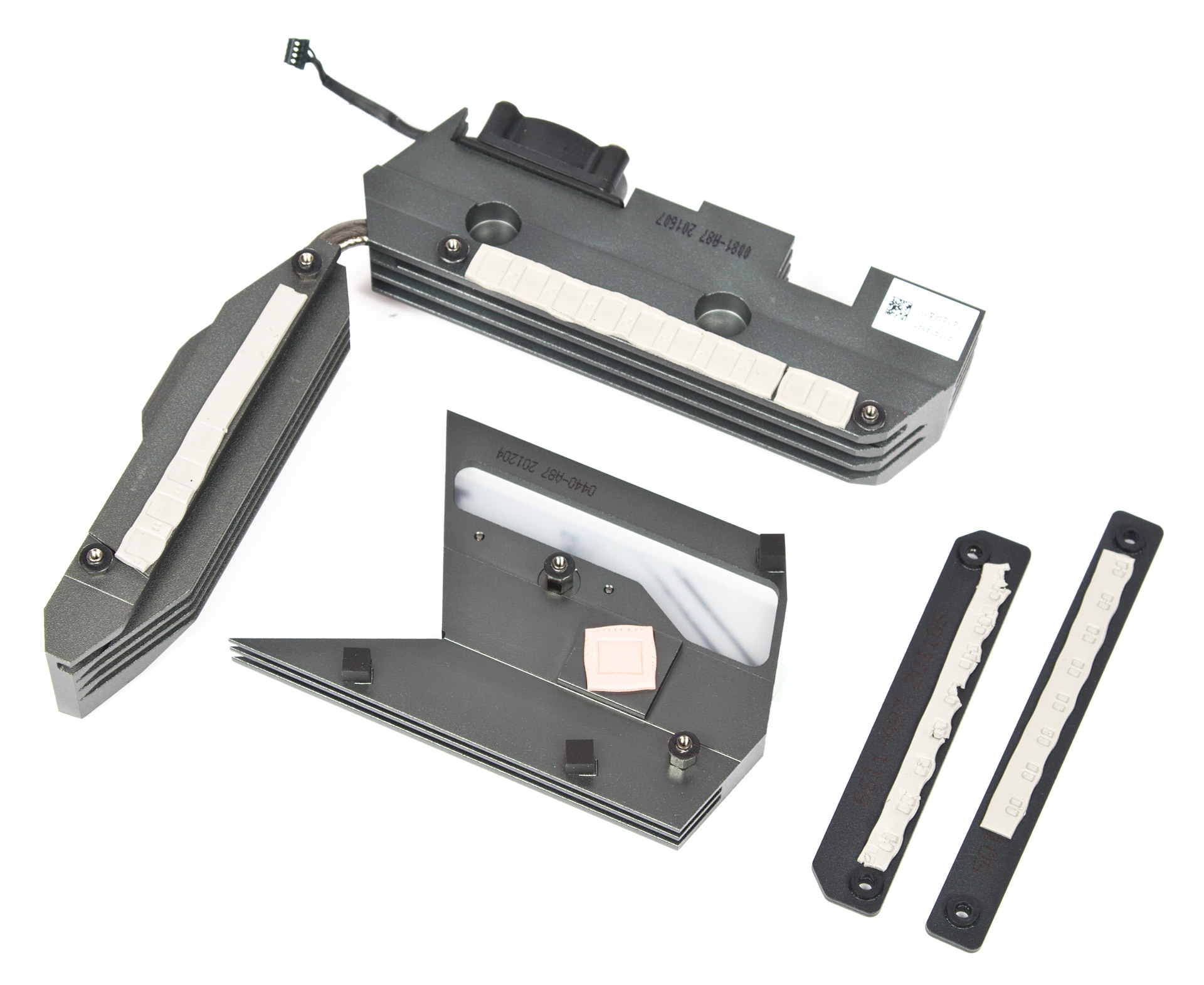

Для двух транзисторов позаботились об индивидуальной термопрокладке! Дроссели обходятся без них, равно как и удвоители на тыльной стороне устройства.

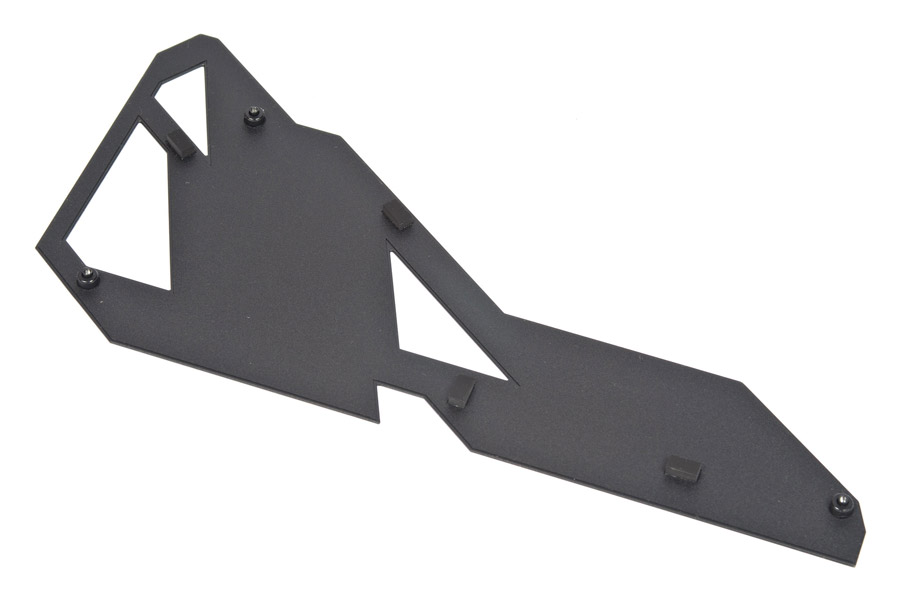

Там разместили усилительные пластины с целью обеспечения надёжности конструкции (во избежание прогиба платы). Задняя пластина полностью устлана диэлектриком. Площадей прокладок достаточно для всех целей, включая полное покрытие SSD формата M.2. Вентилятор тут использовали на двойном шарикоподшипнике.
Кнопка по сбросу настроек участливо подсвечивается красным, но за всё время работы мне так и не пришлось её испытать, система вела себя предсказуемо и в случае «переразгона» запускалась со штатными настройками самостоятельно. Впускные отверстия небольшие и всё же здесь бы не помешала какая-то защита от пыли.
