В ассортименте MSI линейка плат MEG является самой престижной, насыщенной разнообразными «фишками» и бонусами. В шаге от вершины там находится нынешняя гостья нашей лаборатории — модель с суффиксом Ace. Особенностью таких устройств которое поколение подряд выступает отказ от видеовыходов с целью усиления стабилизатора напряжения CPU. Тут к этой теме подошли со всей серьёзностью, обеспечив сектор питанием с двух восьмиконтактных гнёзд, а ещё предусмотрен ряд контактных площадок для специальных особенностей под эксперименты с участием экстремального охлаждения.
К звуковому кодеку добавлен дискретный ЦАП, сетевая инфраструктура насчитывает три адаптера, к тому же беспроводной поддерживает самые скоростные соединения. Радиаторы массивные, отчего общий вес продукта впечатляет.
Модель | MSI MEG Z490 Ace (MS-7C71 VER:1.3) |
---|---|
Официальная страница продукта в Сети | ua.msi.com |
Чипсет | Intel Z490 |
Процессорный разъём | Socket 1200 |
Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold (Comet Lake-S) |
Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2933 — JEDEC 2933–4800+ — A-XMP (OC) |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | – |
Видеоразъёмы | – |
Количество подключаемых вентиляторов | 8x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), ASM3241) 4 х 3.2 Gen 2 (3 разъёма на задней панели, Z490) 4 х 3.2 Gen 1 (2 разъёма на задней панели, Z490) 6 x 2.0 (2 разъёма на задней панели, Z490) |
Serial ATA | 6 x SATA 6 Гбит/с (Z490) |
RAID | 0, 1, 5, 10 (SATA, Z490), 0, 1, 5 (M.2 PCI-E, Z490) |
Встроенный звук | Audio Boost HD: Codec — Realtek ALC1220 (7.1, HDA) DAC — ESS SABRE9018Q2C |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) Realtek RTL8125B (2.5 Gigabit Ethernet) Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1) |
COM | – |
LED Addressable Header | 2x Rainbow, 1x Corsair |
LED RGB Header | 1 |
TPM | 1x SPI (12 pin) |
UEFI | UEFI AMI BIOS, 256 Mb Flash ROM (MX25L25673G) |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Mystic Light Sync + Ambient Link, M.2 Shield, POST-индикатор, Thunderbolt Connector, кнопки: Clear CMOS, Flash BIOS, Power, Reset (Smart); контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
Цена в рознице, $ | 477 |
Большое число M.2 и SATA не должно вводить в заблуждение — они частично связаны между собой. Среднее на плате M.2_2 исключает работу SATA5 и SATA6, то есть любое установленное там устройство M.2 деактивирует эти два гнезда. Также отключится и SATA2, если предпочесть изделие с интерфейсом SATA в формфакторе M.2 и установить его в первый по счёту M2_1. Для нижнего M2_3 линий SATA не предусмотрено вообще, только PCI-E, это не создаёт неудобств для классических выходов SATA. Но и тут не всё просто — спайка идёт с нижним PCI-E x16@x4, поэтому на полной скорости работать будет что-то одно, а в дуэте каждому достанется, соответственно, по две линии от Z490. В итоге максимальное число накопителей равняется девяти, но ограничения нешуточные.
Упаковка и комплектация
Коробка добротная, из плотного картона. Отмечу новую эмблему серии MEG.
Вентилятор в структуре охлаждения стабилизатора напряжений! Да, он есть, ему посвящён первый же слайд на тыльной стороне коробки.
Комплектация:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- наклейка с логотипом MSI Gaming Series;
- набор из трёх крепёжных винтов для устройств формата M.2;
- многоязычная инструкция по быстрой установке;
- промо-флаер акции MSI Reward Program;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- небольшой рекламный буклет с продукцией MSI;
- диск с драйверами и фирменным ПО;
- карта регистрации покупателя;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
- выносная антенна с возможностью фиксации лишь одного положения, подставка дополнена магнитом.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/05-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/06-msi-meg-z490-ace.jpg)
Внешний вид
Накладка над портами ввода-вывода огромная и она пластиковая, а всё в угоду вмонтированной подсветке.
Обладатели полностью прозрачных корпусов оценят наличие пластины с обратной стороны платы. Всюду для крепления используются винты.
Светиться также будет лого с именем модели на охладителе чипсета.
Отдельным радиатором оснащается верхний слот M.2, два нижних объединены, пусть и символически, вместе с чипсетным.
Посадочное место вверху позволяет использовать устройства формата 22110, оба нижние ограничены восемью сантиметрами. Везде удобно нанесена иллюстрация поддерживаемых устройств по типу интерфейса.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/11-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/12-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/13-msi-meg-z490-ace.jpg)
Продольными гнёздами набраны шесть SATA и корпусное USB 3.2 Gen 1.
Поперечные — корпусное 3.2 Gen 2 и две площадки под классические USB 2.0.
Два верхних слота PCI-E x16 связаны с ЦП, а все остальные работают с Z490.
Распаяны не только четыре свитча (Mux/DeMux) для шестнадцати линий (PI3DBS16412), а ещё и повторители (ReDriver) в лице четырёх PI3EQX16000ZHE. Такие шаги повторяют стратегию производителей на материнских платах с хабами AMD X570, поддерживающими PCI-E четвёртого поколения, очевидно, ровно для тех же целей здесь создали подобный «задел на будущее».
Иллюминацию возле чипсета создают распаянные на плате светодиоды с линзой, направленной вверх. Я насчитал шесть штук.
Организация звуковой подсистемы повторяет шаги из предыдущих моделей производителя с тем же индексом. Здесь размещение элементов выполнено ближе к углу платы, подальше от ЦП и ВК. Имеем: кодек, выделенный ЦАП, группу конденсаторов; дискретных ОУ нет.
LED_SW1 (EZ LED Control switch) даёт возможность моментально отключить подсветку. Индикатор кодов POST, как и расположенные рядом кнопки, светится белым цветом. Впоследствии он отображает действующую температуру процессора, есть возможность выбрать другие варианты (в UEFI). Там же допускается назначить кнопке сброса другой режим, из тех, под которые рядом распаяны независимые пары контактов. Например, выбрать автоматический вход в UEFI после запуска ПК. Как уже отмечалось во вступлении, несколько площадок пригодятся экстремальным оверклокерам, например, активация Slow Mode. Под внешнюю карту с интерфейсом Thunderbolt предусмотрено две вилки.
Четыре основных системных напряжения можно будет измерить самостоятельно с привлечением мультиметра, для этого есть пять точек в правом верхнем углу. Четыре белых индикатора образуют диагностический блок EZ Debug LED, ещё один распаян возле слотов ОЗУ — активный статус будет символизировать использование XMP.
Тепловая трубка соединяет оба радиатора в подсистеме стабилизатора напряжений. Они массивны, ребристы, но при этом достаточно приземисты. Со стендовым кулером не возникло никаких проблем при установке.
Предустановленный вентилятор должен работать на вдув. Я пишу «должен» потому, что даже при штатных настройках UEFI заставить его работать можно было лишь по включению системы, а слышимым был только момент его остановки, напоминающий парковку головок HDD. Он имеет четырёхконтактное подключение, то есть данные с таходатчика должны поступать в любом скоростном диапазоне работы. Подключение панели со светодиодами тоже четырёхпроводное, но имеет другой тип разъёма, чтобы избавить сборщиков от проблем.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/21-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/22-msi-meg-z490-ace.jpg)
Пара транзисторов моделей NTMFS4C029N и NTMFS4C024N от ON Semiconductor вместе с первым дросселем обеспечивают ЦП напряжением SA, остальные 16 дросселей и сборок ISL99390BFRZ от Renesas Electronics (Smart Power Stage (SPS) Modules) распаяны для нужд CPU Voltage. На тыльной стороне находятся восемь удвоителей (PWM Doubler) ISL6617A, венчает схему ШИМ-контроллер ISL69269, по всей видимости, он восьмифазный.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/23-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/24-msi-meg-z490-ace.jpg)
Для двух транзисторов позаботились об индивидуальной термопрокладке! Дроссели обходятся без них, равно как и удвоители на тыльной стороне устройства.
Там разместили усилительные пластины с целью обеспечения надёжности конструкции (во избежание прогиба платы). Задняя пластина полностью устлана диэлектриком. Площадей прокладок достаточно для всех целей, включая полное покрытие SSD формата M.2. Вентилятор тут использовали на двойном шарикоподшипнике.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/26-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/27-msi-meg-z490-ace.jpg)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/28-msi-meg-z490-ace.jpg)
Кнопка по сбросу настроек участливо подсвечивается красным, но за всё время работы мне так и не пришлось её испытать, система вела себя предсказуемо и в случае «переразгона» запускалась со штатными настройками самостоятельно. Впускные отверстия небольшие и всё же здесь бы не помешала какая-то защита от пыли.
Возможности UEFI
Обновление прошивки проходило с привлечением M-Flash.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/32-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/33-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/34-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/35-msi-meg-z490-ace.png)
Обновлённое меню примечательно наличием механизма по выбору режима функционирования кнопки Reset, ещё есть три дополнительных сценария.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/36-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/37-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/38-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/39-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/40-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/41-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/42-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/43-msi-meg-z490-ace.png)
Hardware Monitor предоставит информацию с семи температурных датчиков, включая показатели с участка VRM (MOS). На восьми площадках под охладители реализован выбор механизма управления — PWM либо DC. Везде допускается смена источника опорной температуры, выбирать можно из шести вариантов. Гнёзда CPU 1 и PUMP 1 не позволяют выбрать у подключённого устройства режим фиксированных оборотов, разве что, пользователь сформирует такой способ самостоятельно, используя кривую алгоритма. Отмечу отсутствие всяческих лимитов по выбору напряжения или процентов скважности PWM (как и на прочих платах MSI). Для предустановленного вентилятора MOS имеются три готовых сценария работы плюс возможность в четвёртом сформировать свой. В случае самого шумного Boost Mode запуск крыльчатки происходит после преодоления отметки в 60 °C.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/44-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/45-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/46-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/47-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/48-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/49-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/50-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/51-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/52-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/53-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/54-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/55-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/56-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/57-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/58-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/59-msi-meg-z490-ace.png)
Хочу выделить наличие выбора способа переключения между нижним PCI-E x16@x4 и M2_3 в разделе Settings. Ещё можно сменить отображаемую температуру на индикаторе кодов POST, активировать механизм GO2BIOS, доступны и другие, традиционные настройки для этой главы.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/60-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/61-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/62-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/63-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/64-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/65-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/66-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/67-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/68-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/69-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/70-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/71-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/72-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/73-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/74-msi-meg-z490-ace.png)
Оверклокерская глава имеет два варианта отображения настроек.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/75-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/76-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/77-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/78-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/79-msi-meg-z490-ace.png)
Разгон процессора по схеме Turbo Ratio включает четыре блока настроек, в каждом участвует множитель ЦП и указание числа используемых ядер. Turbo Ratio Offset опирается на паспортные возможности, тут всего один пункт. Per Core говорит сам за себя. В нашем экземпляре Core i9-10900K отобранными для TVB стали ядра под номерами 8 и 9 (начало исчисления ведётся с нуля). Как и было завялено производителем, имеется и Per Core HT Control. Для работы со штатной схемой ускорения есть ряд вспомогательных механизмов, влияющих на поведение процессора. При разгоне (отхода от базового сценария) часть из них станет не доступной.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/80-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/81-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/82-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/83-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/84-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/85-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/86-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/87-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/88-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/89-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/90-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/91-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/92-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/93-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/94-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/95-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/96-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/97-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/98-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/99-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/100-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/101-msi-meg-z490-ace.png)
Расширен частотный диапазон для DRAM. Имеется набор профилей под бенчмаркинг (для элитных комплектов) и более простой механизм Memory Try It! под наборы ОЗУ с неизвестным потенциалом. Среди тонких настроек памяти отдельное меню заготовлено под Training Configuration. Тем самым получаем обильное число пунктов для самых различных экспериментов с памятью.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/102-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/103-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/104-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/105-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/106-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/107-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/108-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/109-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/110-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/111-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/112-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/113-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/114-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/115-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/116-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/117-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/118-msi-meg-z490-ace.png)
Предусмотрено большое число профилей LLC и возможность коррекции частоты ШИМ для напряжений CPU и даже SA.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/119-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/120-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/121-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/122-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/123-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/124-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/125-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/126-msi-meg-z490-ace.png)
Модификация напряжения процессора доступна пятью способами. Advanced Offset Mode даст возможность смены штатных величин во время работы различных ускоряющих сценариев. После изменения множителя путём offset здесь наблюдается небольшая коллизия с последним пунктом, который в базовом варианте для нашего ЦП имеет вид «x53». Диапазон значений DRAM Voltage прямо указывает на готовность устройства к любым экспериментам.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/127-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/128-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/129-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/130-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/131-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/132-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/133-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/134-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/135-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/136-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/137-msi-meg-z490-ace.png)
Пределы и шаг изменения ключевых величин указаны в сводной таблице:
Параметр | Диапазон регулировки | Шаг |
---|---|---|
CPU Base Clock (МГц) | 10–655,25 | 0,05...0,13 |
CPU Ratio (Multiplier) | 8–120 | 1 |
CPU Core Voltage (В) | 0,6–2,155 | 0,005 |
CPU Core Voltage Offset (В) | (+/–) 0,005–0,990 | 0,005 |
CPU Loadline Calibration Control | Auto/Mode 1…8 | 1 |
Ring Ratio (Multiplier) | 8–85 | 1 |
DRAM Frequency (МГц) | 800–6300 800–8400 |
100 133 |
DRAM Voltage (B) | 0,6–2,2 | 0,01 |
CPU SA Voltage (В) | 0,6–1,85 | 0,01 |
CPU IO Voltage (В) | 0,6–1,75 | 0,01 |

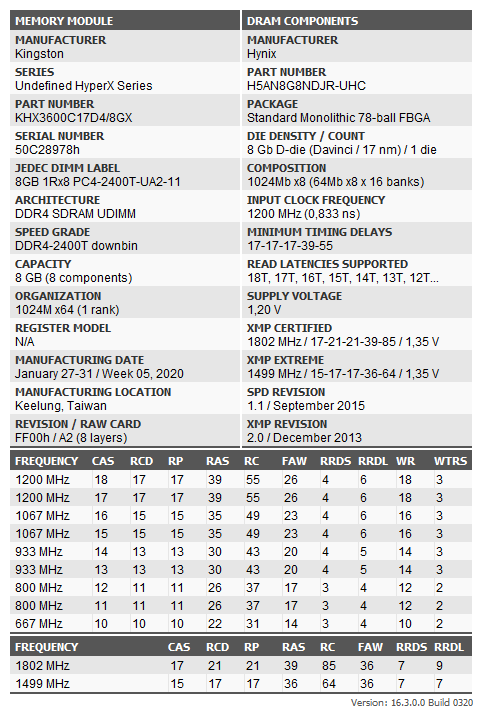

Механизм Memory-Z предоставит информацию о возможностях набора ОЗУ, в частности, о профилях XMP.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/138-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/139-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/140-msi-meg-z490-ace.png)
Шесть профилей для хранения настроек системы интегрированы в состав прошивки, большее число обеспечит внешний носитель, где их можно хранить в любом количестве.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/141-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/142-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/143-msi-meg-z490-ace.png)
На интерактивной карте системы при участии платы от MSI можно почерпнуть сведения об используемом оборудовании, полезной является информация о местах расположения датчиков температуры.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/144-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/145-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/146-msi-meg-z490-ace.png)
Комплектное ПО
Все наработки в области ПО размещены в фирменном Dragon Center. Для звуковой подсистемы бонусом здесь выступает Nahimic 3.
Программное обеспечение | |
---|---|
Фирменное | Dragon Center (DPC Latency Tuner, Game Highlights, Gaming Hotkey, Lan Manager, Live Update, Mystic Light, Smart Tool, Speed Up (X Boost), Super Charger, System Info, True Color, Voice Boost) |
Звуковое | Nahimic |
Дополнительное | Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware) |
Установка требует наличие Интернета и терпения от пользователя.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/147-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/148-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/149-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/150-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/151-msi-meg-z490-ace.png)
Сразу после инсталляции будут доступны несколько механизмов: Gaming Mode, User Scenario (три готовых профиля и один модифицируемый), Monitor (наблюдение за системными переменными), Game Highlights (OSD), True Color, Lan Manager и Mystic Light.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/152-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/153-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/154-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/155-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/156-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/157-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/158-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/159-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/160-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/161-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/162-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/163-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/164-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/165-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/166-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/167-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/168-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/169-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/170-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/171-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/172-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/173-msi-meg-z490-ace.png)
Настраиваемое отдельное окно для мониторинга может включить множество значений, которые были видны ещё в UEFI. Больше сведений о Game Highlights есть в обзоре MSI MAG B550 Tomahawk. Lan Manager способен взаимодействовать со всеми тремя сетевыми адаптерами, включённых в состав устройства.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/174-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/175-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/176-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/177-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/178-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/179-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/180-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/181-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/182-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/183-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/184-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/185-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/186-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/187-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/188-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/189-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/190-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/191-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/192-msi-meg-z490-ace.png)
Подсветка на плате оснащается большим числом сценариев мерцания. Для стороннего оборудования, в нашем случае примером выступает набор ОЗУ, число эффектов значительно меньше. Имеется поддержка Ambient Link. В случае единого сценария свечения для всего поддерживаемого оборудования будет доступно куда меньшее число эффектов, нежели предусмотрено у самого устройства. Эффекты применяются сразу же, в Dragon Center доступно три профиля под различные эксперименты.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/193-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/194-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/195-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/196-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/197-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/198-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/199-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/200-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/201-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/202-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/203-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/204-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/205-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/206-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/207-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/208-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/209-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/210-msi-meg-z490-ace.png)
Можно менять состав комплекса путём добавления нужных компонентов или избавляясь от ненужных. Gaming Hotkey и Speed Up мы недавно рассматривали в составе MAG B550 Tomahawk.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/211-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/212-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/213-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/214-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/215-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/216-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/217-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/218-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/219-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/220-msi-meg-z490-ace.png)
Super Charger, Voice Boost, Smart Tool и DPC Latency Tuner — не новые механизмы, проблем с их инсталляцией не было.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/221-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/222-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/223-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/224-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/225-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/226-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/227-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/228-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/229-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/230-msi-meg-z490-ace.png)
В стороннем ПО вроде AIDA64 дополнительных особенностей или датчиков найти не вышло, ведь их немало и так.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/231-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/232-msi-meg-z490-ace.png)
Управление звучанием происходит при содействии фирменного конфигуратора от Realtek, здесь стоит выделить три профиля с предусилением выходного сигнала, что пригодится при наличии высокоимпедансных наушников. Ввиду неизменности аппаратной составляющей ждать чего-то отличного от прежних продуктов компании не приходится, описанные эмоции в обзоре MSI MEG Z390 Ace здесь лишь подтвердились.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/233-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/234-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/235-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/236-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/237-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/238-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/239-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/240-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/241-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/242-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/243-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/244-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/245-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/246-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/247-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/248-msi-meg-z490-ace.png)
Комплекс Nahimic призван улучшить комфорт при работе со встроенным звуковым решением. Предусмотрены четыре сценария, открытых для модификации с целью смены акцентов в звучании. Для микрофона также есть пара профилей, предусматривающих собственную наладку. А ещё доступны механизмы Sound Tacker и Sound Sharing.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/249-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/250-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/251-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/252-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/253-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/254-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/255-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/256-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/257-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/258-msi-meg-z490-ace.png)
Детальные сведения о сетевом оборудовании собраны на скриншотах ниже.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/259-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/260-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/261-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/262-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/263-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/264-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/265-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/266-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/267-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/268-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/269-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/270-msi-meg-z490-ace.png)
Тестовый стенд
В состав открытого стенда вошли:
- процессор: Intel Core i9-10900K (3,7 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX Fury RGB HX436C17FB3AK2/16 (2x8 ГБ, 3600 МГц, 17-21-21-39-2T, 1,35 В, SK hynix DJR);
- вентилятор: Noctua NF-A15 PWM (1200 об/мин);
- видеокарта: ASUS ROG-STRIX-GTX1660S-O6G-Gaming (Performance mode);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт) + дополнительный процессорный кабель питания;
- операционная система: Windows 10 Pro x64 (10.0.19041.329);
- драйверы: Intel Chipset Software Installation Utility (10.1.18383.8213), Intel Management Engine (2020.14.0.1600), Intel Rapid Storage Technology (17.9.0.1007), GeForce 451.48.
Разгонный потенциал
В рамках работы Thermal Velocity Boost есть ожидания увидеть частоты уровня 5,3 ГГц, при использовании Core i9-10900K. На практике потребуется обзавестись утилитой, которая обновляет сведения о частотах чаще, чем раз в секунду. Я использовал инструмент Clocks из состава CPU-Z. Проявив усидчивость, можно фиксировать редкие всплески частоты до заявленной при работе однопоточного сценария в бенчмарке 7-Zip. Конечно же, ни про какой особый рост температур в этот момент нет и речи. Планировщик Windows 10 постоянно тасует активные ядра, перераспределяя нагрузку, потому вне избранных у этой единицы №8 и №9 пиковая частота составляла 5,1 ГГц.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/271-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/272-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/273-msi-meg-z490-ace.png)
Нарастив число потоков в тестовой задаче до двух и так же не сильно куда-то спеша, получится увидеть 5,3 ГГц уже для двух ядер, как это и было задумано для тестовой модели процессора.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/274-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/275-msi-meg-z490-ace.png)
Дальнейший рост нагрузки в лице четырёх активных потоков в совокупности с парой минут наблюдения ни разу не предоставили возможности лицезреть вожделенные 5,3 ГГц. Более того, речь уже не идёт даже про 5,1 ГГц, а скорее про 5 ГГц. Словом, поведение процессора соответствует схеме работы с четырьмя или пяти активными ядрами.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/276-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/277-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/82-msi-meg-z490-ace.png)
Система работала с базовыми настройками, которые имели следующий вид:
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/278-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/279-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/280-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/281-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/282-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/283-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/284-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/285-msi-meg-z490-ace.png)
Оценить рост частот, температур, напряжений и других параметров ПК в зависимости от типа используемой нагрузки можно по нижеприведённым снимкам экрана.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/286-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/287-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/288-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/289-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/290-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/291-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/292-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/293-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/294-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/295-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/296-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/297-msi-meg-z490-ace.png)
Отдельно поговорим о нагреве и потреблении. В наборе тестов принимали участие: LinX 0.9.6, System Stability Test (пресет Stress FPU) из AIDA64, Prime95 (Version 29.8 build 6) с пресетом Small FFTs. Вначале о нагреве ЦП. Наименьший эффект оказывает LinX со всеми активными потоками, зато он хорошо справляется с миссией по поиску проблем в стабильности ПК, потому своё место в наборе тестов он сохраняет. Отказ от HT путём выбора десяти активных потоков приведёт к заметному росту температуры ЦП, поскольку продуктивность вычислений, выражаемая в Гфлопс, увеличивается, но ошибок при небольшом временном окне уже нет. Штатные настройки стресс-теста в AIDA64 (95% memory allocation) обеспечат более заметный прогрев процессора быстрее, чем послабленный сценарий в LinX. Переход к 99% даст ещё один-два градуса. Но абсолютный чемпион — Prime95, с ним система на начальных настройках смогла пройти только первый каскад (четыре теста) с профилем Small FFTs, следующая задача уже моментально приводила к троттлингу. Другие пресеты из этой утилиты намного слабее греют процессор и потому остались за кадром. Отмечу отсутствие видимого срабатывания режима AVX offset у процессорного множителя во всех случаях.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/298-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/299-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/300-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/301-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/302-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/303-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/304-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/305-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/306-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/307-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/308-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/309-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/310-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/311-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/312-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/313-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/314-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/315-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/316-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/317-msi-meg-z490-ace.png)

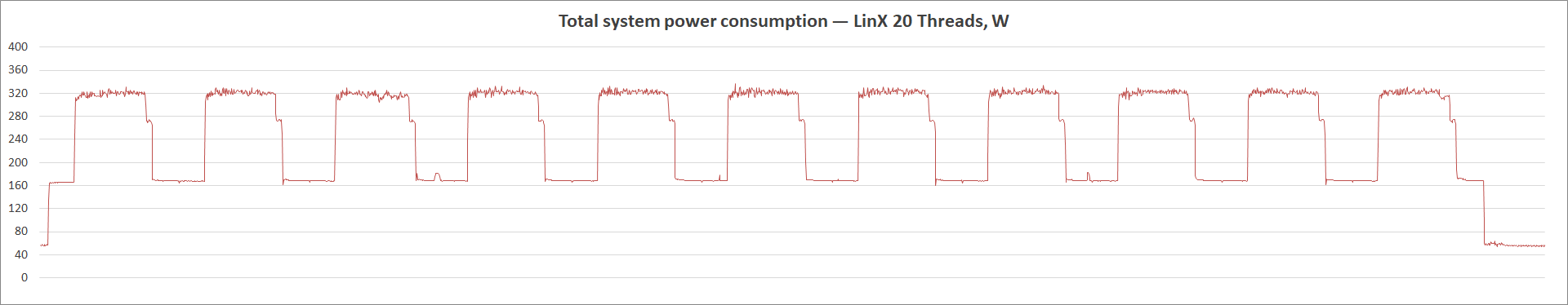

Потребление всего ПК в простое составляло 39 Вт. Для первых четырёх описанных выше сценариев пиковыми числами стали: 273, 275, 292 и 290 Вт. Для Prime95 в тестах до перегрева характерны 362 Вт, которые меняются затем на 372 Вт.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/318-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/319-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/320-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/321-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/322-msi-meg-z490-ace.png)
Активируем XMP Profile 1. Заметно, как в UEFI исчезает отображение напряжений IO и SA, которые, очевидно, стали бо́льшими.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/323-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/324-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/325-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/326-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/327-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/328-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/329-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/330-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/331-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/332-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/333-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/334-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/335-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/336-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/337-msi-meg-z490-ace.png)
Произошёл рост производительности системы, наибольший эффект конечно же виден в подтесте ПСП. Теперь точно заметно, как увеличились уровни напряжений: DRAM — 1,35 В, IO — 1,19 В, SA — 1,26 В.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/338-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/339-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/340-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/341-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/342-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/343-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/344-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/345-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/346-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/347-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/348-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/349-msi-meg-z490-ace.png)
LinX показал видимое отсутствие проблем в том же временном промежутке, выросла продуктивность расчётов, как и температура. Prime95 запускать уже было бессмысленно, а с AIDA FPU изменений по температуре ЦП не произошло.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/350-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/351-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/352-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/353-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/354-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/355-msi-meg-z490-ace.png)

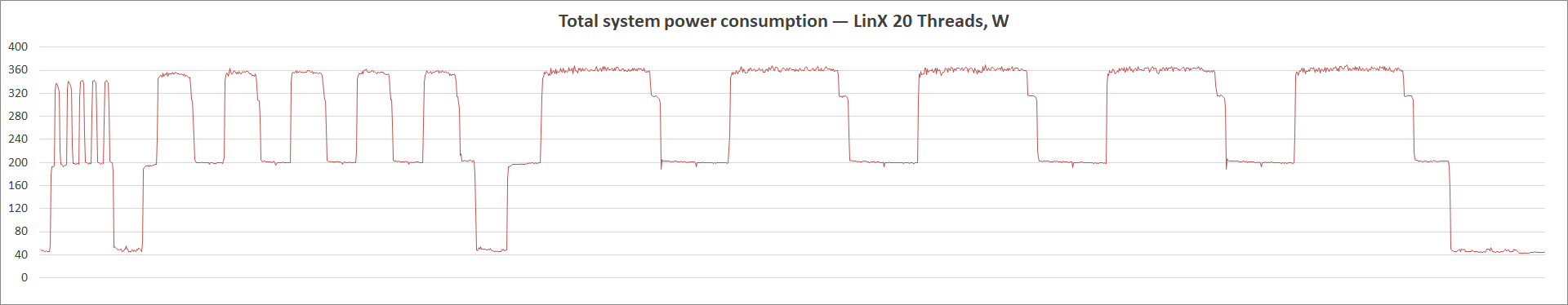

В простое потребление подросло до 42 Вт. Характерными числами в пике были 294 и 293 Вт, при этом CPU в первом стресс-тесте грелся заметно меньше, чем во втором.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/356-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/357-msi-meg-z490-ace.png)
Поскольку даже в (некоторых) стресс-тестах есть «температурный запас», то приступим к разгону процессора. Сперва изучим эффект от Game Boost — фирменного разгонного профиля. Активируем вместе с XMP. Изредка повышенные уровни напряжений IO и SA всё же отображаются в UEFI.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/358-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/359-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/360-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/361-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/362-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/363-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/364-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/365-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/366-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/367-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/368-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/369-msi-meg-z490-ace.png)
Нам обещан прирост в лице 200 МГц для каждого сценария. На практике всё именно так и обстоит. Но ежели с многопоточным бенчмарком 7-Zip проблем нет, то уже в Cinebench R15 после второго прохода активируется троттлинг, поэтому до стресс-тестов дело не дошло. Фиксированные 1,375 В — не лучший метод для успешного оверклокинга, хотя, допускаю, в ряде игр перегрева не будет, а прирост в частоте процессора повлияет на рост фреймрейта. Именно на подобный сценарий готовый профиль от MSI и был направлен.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/370-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/371-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/372-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/373-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/374-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/375-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/376-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/377-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/378-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/379-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/380-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/381-msi-meg-z490-ace.png)
Используя шесть проходов во многопоточном бенчмарке Cinebench R15 как мерило стабильности, проведём разгон процессора. С отходом от базовой частоты, равной 100 МГц, плата самостоятельно сменила CL, чему я не стал препятствовать. Борьба с перегревом осуществлялась путём отрицательной компенсации к действующему напряжению. По итогу получилось совместить 5141 МГц и вычитание 50 мВ. Без особых спецсредств кольцевая шина функционировала на частоте 4435 МГц.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/382-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/383-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/384-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/385-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/386-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/387-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/388-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/389-msi-meg-z490-ace.png)
В пике напряжение не превышало 1,344 В, а процессор уже находился в предельном температурном режиме. Стоит отметить близкую температуру всех десяти ядер в нашем экземпляре ЦП, разница между всеми ними не была больше пяти градусов, а ведь перегрев любого будет приводить к троттлингу.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/390-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/391-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/392-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/393-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/394-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/395-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/396-msi-meg-z490-ace.png)
Судя по статистике, тестовый экземпляр оказался весьма впечатляющим образцом, «сумев» в разгоне больше, чем 5,1 ГГц. Потому сконцентрируемся на стабилизации цифры с большим набором сценариев, одновременно ускорив память, хотя бы со схемой XMP. Вспоминая про широкие механизмы динамического ускорения CPU со сменой количества активных ядер, я пытался проходить тесты на 5,5 ГГц, но такая величина, судя по всему, требует и большого напряжения, и соответствующего качества системы охлаждения. А на суперкулере, да и с любой СЖО типа AIO, о подобном мечтать не приходится — все экспресс-тесты в однопоточном Cinebench R15 оказались тщетными, а я уже видел температуру в 100 градусов. Потому лучшей идеей будет превратить «фантомные» но паспортные 5,3 ГГц в абсолютно стабильные, для малого числа потоков. Я ограничился парой ядер, хотя коллектив из Silicon Lottery предпочитает сразу три. Вместе с желанием работать на 5,1 ГГц со всеми потоками, необходимо сконцентрироваться на отстройке подсистемы питания CPU и добиться от неё стойкости в разных режимах функционирования. Очевидно, для малого числа потоков напряжение должно быть выше, а при весомой нагрузке — понижаться. Перебрав множество вариантов, я пришёл к схеме: самый низкий Mode 8 из профилей LLC, повышение на 30 мВ напряжения ЦП (методом offset), а для улучшения качества напряжения необходимо было перейти к 600 кГц ШИМ-контроллера. Режим работы процессорного вентилятора — штатный.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/397-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/398-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/399-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/400-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/401-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/402-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/403-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/404-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/405-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/406-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/407-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/408-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/409-msi-meg-z490-ace.png)
Не было сбоев и перегрева, но c небольшим размером задачи в LinX. А с усилением нагрузки на ПК виднелась нестабильность — с прежде используемым по объёму задачи профилем, но повышать напряжение уже некуда, ведь под конец совсем не продолжительного тестового участка процессор уже слегка «троттлил». Вероятнее всего, перегревалось одно или несколько ядер, поскольку до 100 градусов температуры CPU и CPU Package так и не доросли. Нет проблем с циклами тестов в Cinebench R15, а в нагрузке уровня 7-Zip переживать тем более нет причин. Отмечу, тут всего за минутный отрезок однопоточного бенчмарка частота в 5,3 ГГц была зафиксирована буквально на всех ядрах — настолько активно нагрузка перераспределяется Windows 10. В свою очередь, как и было задумано, при всех используемых потоках она равнялась 5,1 ГГц. В целом, ещё можно пытаться вклинить и несколько вариантов с разным активным числом ядер (между тремя и девятью) с частотой 5,2 ГГц для них, но как именно проверять систему на стабильность в этом случае не совсем понятно. В итоге, для типичной сборки с прицелом на игры оверклокинг вполне себе есть, но не стоит забывать про испытания «на пределе» в режиме открытого стенда и ведь мало какой корпус воссоздаст такие же идеальные условия для работы ПК, а тем более превзойдёт их.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/410-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/411-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/412-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/413-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/414-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/415-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/416-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/417-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/418-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/419-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/420-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/421-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/422-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/423-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/424-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/425-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/426-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/427-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/428-msi-meg-z490-ace.png)
Как уже было отмечено в первой части обзора, в стресс-тестах вентилятор VRM так ни разу и не включился, со штатным профилем настроек его работы. Потребление уложилось в границы 43–369 Вт. О температуре VRM. На всех скриншотах есть сведения с датчика MOS. В моменты его показаний, близким к 50 градусам, я фиксировал прогрев верхней части платы до 55 °C, а основного участка (у портов-ввода вывода) до 60 градусов. В целом, не слишком большая разница, но она есть. Вряд ли для всех участков работы (прогрева) системы дельта останется той же, но переживать решительно не о чем. Мощность заложена действительно солидная. Замеры нагрева радиатора можно было провести только на верхней части платы, потому как декоративный козырёк покрывает основную его часть (слева). В тех же условиях цифра равнялась 45 градусам. Во всех экспериментах комнатная температура колебалась между 25 и 26 °C.
Используемый комплект оперативной памяти использует передовые чипы от SK hynix ревизии DJR, имеющие хороший частотный потенциал.
Эксперименты проводились с оглядкой на разумные границы. CL повышался до момента, когда не превышался рубеж в 10 нс (по формуле CL:Frequency), напряжение на памяти не было желания увеличивать выше, чем 1,5 вольт, а для IO и SA не было преодоления 1,3 В. С этими вводными схема работы составила 4400 МГц вместе с конфигурацией из основных задержек вида 22-24-24-38-2T, все второстепенные не изменялись, поскольку это экспресс-тест на частотный потенциал сборки. Чтобы не делать эксперименты полностью «кукурузными» но и не упираться в возможности ядер или кольцевой шины, их частоты также устанавливалась равными 4400 МГц.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/431-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/432-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/433-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/434-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/435-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/436-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/437-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/438-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/439-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/440-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/441-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/442-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/443-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/444-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/445-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/446-msi-meg-z490-ace.png)
Дополнительное охлаждение для модулей памяти создавал вентилятор, установленный сверху над слотами, а поток от него проходил вдоль планок, доходя до ВК. Базового сценария замедления его оборотов системной платой было достаточно, чтобы завершить задуманные тесты без ошибок. При работе с напряжением около 1,45 В необходимость в его использовании отсутствовала, но здесь всё же пришлось ним воспользоваться.
Стабильность напряжения SA с повышением уровня становится всё хуже, но частоту ШИМ я не менял, поскольку на получаемых результатах флуктуация не сказывалась. Действующий уровень IO на этой плате всегда меньше задуманного, зато стабильность величины намного выше. Для напряжения DRAM положение дел практически образцовое. В целом, MEG Z490 Ace на этом участке тестов демонстрировала отличное поведение. Система ни разу не вошла «в себя», при переразгоне ОЗУ проходила корректная загрузка с базовыми значениями UEFI без сброса пользовательских установок, чтобы была возможность внести коррективы. Что же до комплекта памяти, то до границы 4200 МГц не было нужды особо сильно повышать все три перечисляемых напряжения, лишь с её преодолением требуется заметный прирост.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/447-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/448-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/449-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/450-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/451-msi-meg-z490-ace.png)
Границы потребления стенда образовали цифры 54 и 336 Вт. Фиксированные 1,31 В у ЦП — ключевые для этого показателя, особо интересен уровень, характерный для простоя ПК.
Удовлетворим интерес спортивным разгоном BCLK. Ввиду распаянного на устройстве дискретного тактового генератора, получилось без особых сверхусилий констатировать работоспособность системы с цифрой 430 МГц. Дальше начинались проблемы со стабильностью вычислений, хотя попасть в Windows 10 и работать с простыми задачами можно было и на отметке 435 МГц. Установки для напряжений CPU, IO, SA и DRAM были такими, как и в предыдущем тесте, при разгоне ОЗУ, как и комбинация задержек. В реальных сценариях использования столь высокие цифры будут не нужны, а вообще корректировка базовой частоты до сих пор практикуется в сборках с CPU от Intel потому как дробных множителей у ЦП нет, да и при разгоне ОЗУ её изменение может пригодиться.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/453-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/454-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/455-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/456-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/457-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/458-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/459-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/460-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/461-msi-meg-z490-ace.png)
Здесь также нет жалоб на поведение испытуемой. Сбрасывать настройки не было необходимости, лишь иногда требовалось провести принудительное отключение ПК, поскольку процедура POST обретала бесконечный цикл без особых надежд на успех. Последующий пуск проходил уже с безопасными, базовыми настройками.
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/462-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/463-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/464-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/465-msi-meg-z490-ace.png)
![MSI MEG Z490 Ace](/motherboard/msi-meg-z490-ace/466-msi-meg-z490-ace.png)
Вывод
Отказавшись от видеовыходов и поддержки работы iGPU, на платах Ace инженеры MSI укрепили стабилизатор напряжений CPU. Здесь также установлен добавочный вентилятор, но при всех наших испытаниях увидеть его в работе так и не вышло, поскольку температура VRM находилась на невысоком уровне. В UEFI предусмотрено три профиля для его работы, а в четвёртом — формировка алгоритма снижения частоты вращения согласно личным вкусам. Его наличие в целом является лишь предосторожностью. На плате находится множество типов современных интерфейсов, но все выходы одномоментно использовать не получится, тут стоит своевременно проявить бдительность, изучив руководство или хотя бы наш обзор. Но такие ограничения будут во всех платах, здесь же есть и персональные черты, которые можно покритиковать. Наиболее болезненным выглядит шум от дросселей, который проявляется в состоянии полного простоя ПК либо при самой лёгкой нагрузке, скажем, при сёрфинге в интернете. При работе с чем угодно его уже нет. Потому для бесшумной домашней сборки следует дважды всё взвесить. Ещё можно быть недовольным пластиковой накладкой над портами ввода-вывода сзади. Она покрывает не только их, а и большую часть охлаждающего радиатора. Вновь перфекционисты, которым чужда радость от наличия подсветки, будут недовольны, хотя запас мощности подсистемы питания настолько высок, что про ущерб для этого сектора изделия беспокоиться решительно не следует. Есть чем и впечатляться, скажем, восемью управляемыми независимо друг от друга площадками под коммутацию систем охлаждения. Для составления алгоритмов по снижению оборотов можно будет использовать шесть температурных сенсоров, расположенных на устройстве. Словом, для вдумчивой организации продува в любом корпусе здесь есть всё необходимое. Также радуют качеством (весом) предустановленные радиаторы, они точно не бутафорные, нет проблем и с площадью термпопрокладок.
Прошивка обладает солидным числом страниц, вкладок и пунктов по настройке системы. Структура выглядит понятной и удобной, а каких-то проблем я не смог найти, равно как и чего-то недостающего. Эпоха разгона ЦП с использованием одного множителя и подходящего для этого напряжения постепенно уходит в историю, теперь следует отстраивать сложные конфигурации, а для этого обширный набор функций пригодится очень здорово и он тут есть. Единый комплекс с набором ПО в лице Dragon Center функционировал исправно. Специалисты MSI неустанно совершенствуют его внешний вид и общую идею наполнения, но всё виденное в этот раз работало без замечаний, в частности, Mystic Light для наладки системы иллюминации. Словом, для основы при сборке производительного компьютера с прицелом на разнообразные и сложные эксперименты MEG Z490 Ace может смело претендовать. А её богатый список возможностей не будет создавать неудобств в ближайшем будущем. Судя по всему, инфраструктура устройства готова к появлению линий PCI-E 4.0 у ЦП, осталось лишь дождаться их внедрения в сами изделия от Intel. Само собой, у хаба Z490 они уже из ниоткуда не появятся, ведь и новые материнские платы требуется создавать и продавать на постоянной основе.
