Вот Alder Lake и увидел релиз. Новая архитектура превзошла Rocket Lake не только в производительности, но и в энергопотреблении! Дерзкий Core i9-12900K может съесть, без преувеличения, целых 400 Вт мощности! Не мудрено, ведь по факту перед нами 16-ядерный процессор с разными видами ядер. Выдержать такое будет по плечу отнюдь не каждой материнской плате, но сегодняшняя гостья обзора выглядит многообещающе.
| Модель | MSI MEG Z690 Unify |
|---|---|
| Страница продукта | MEG Z690 Unify |
| Чипсет | Intel Z690 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron поколения Alder Lake (12th Gen) |
| Память | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6666 (OC) |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 5.0 x16 (x4) — CPU 1 x PCI Express 3.0 x4 —Z690 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 (Key M, 2260/2280) — Z690 1 x PCI Express 4.0 x4, SATA 6 Гбит/с (Key M, 2260/2280/22110) — Z690 1 x PCI Express 4.0 x4 (Key M, 2260/2280) — Z690 1 x PCI Express 3.0 x4 (Key M, 2260/2280) — Z690 |
| Встроенное видеоядро (в процессоре) | Недоступно |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | Z690: 2 x USB 3.2 Gen2x2 20Gbps (Порт Type-C на I/O панели, а также колодка на материнской плате), 3 x USB 3.2 Gen2 10Gbps Type-A (на I/O панели), 2 x USB 2.0 Type-A (на I/O панели), Хаб GL3590: 4 x USB 3.2 Gen2 10Gbps (на I/O панели) Хаб ASM1074: 4 x USB 3.2 Gen1 5Gbps (через колодки на материнской плате) Хаб GL850G: 4 x USB 2.0 (через колодки на материнской плате) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z690) |
| RAID | 0, 1, 5, 10 (SATA, M.2, Z690) |
| Встроенный звук | Realtek ALC4080 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | 2 х Intel I225-V (2.5 Gigabit Ethernet), Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.21) |
| COM | – |
| LED Addressable HeaderRGB | 1 x 4-pin RGB LED 2 x 3-pin RAINBOW LED 3-pin JCORSAIR LED2x Gen 2 |
| LED RGB Header | 2 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Creator Mode, Duet Display, Game Highlights, Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Speed Up (X Boost), Sound Tune, Super Charger, True Color, User Scenario |
| Цена в рознице | н/д |
Как видно из таблицы спецификаций — третий слот расширения PCI-E x4 подключен к чипсету, поэтому не следует обольщаться от режима разделения линий CPU 8+8+4, последняя цифра относится к порту M.2_CPU, а не последнему слоту PCI-E.
Комплект поставки
MSI MEG Z690 Unify поставляется в крупной матовой коробке с ручкой, никаких защитных пломб не предусмотрено, коробка легко открывается.
С обратной стороны коробки собрана ключевая информация.

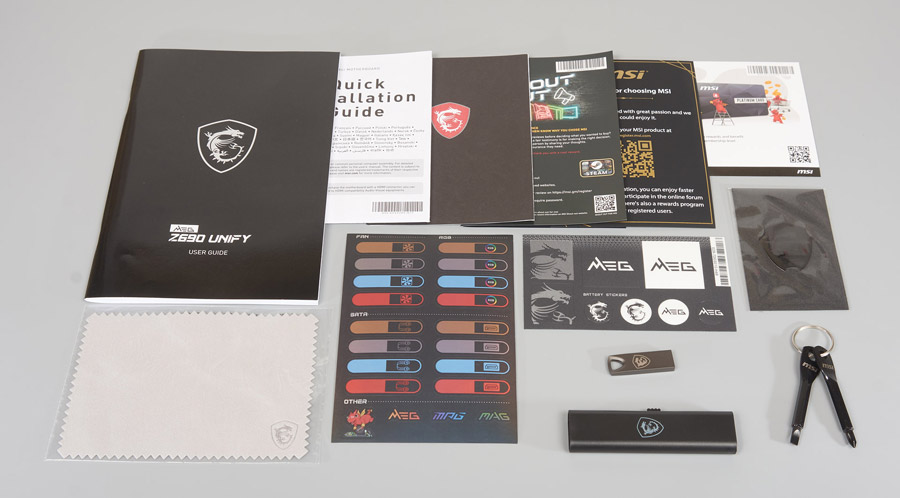

Внутри комплект разделен на два яруса, в первом материнская плата в антистатик-пакете, во втором собрано все остальное:
- инструкция пользователя, быстрого начала, рекламные брошюры, и прочее;
- фирменная микрофибра для протирки материнской платы;
- комплект наклеек для маркировки;
- комплект декоративных наклеек MSI;
- Flash-drive объемом 16 ГБ с комплектными драйверами и ПО материнской платы;
- комплект отверток для монтажа (плоский и крестообразный шлицы);
- кисточка (выдвижная);

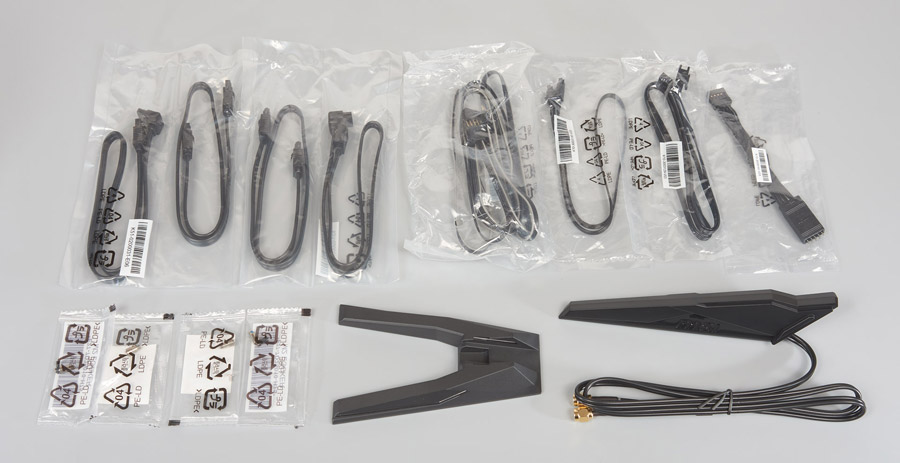

- четыре черных SATA-кабеля с металлической защелкой;
- стойки и болтики для M.2 накопителей;
- комплект проводов для работы с колодками RGB;
- Wi-Fi-антенна с платформой.
Внешний вид

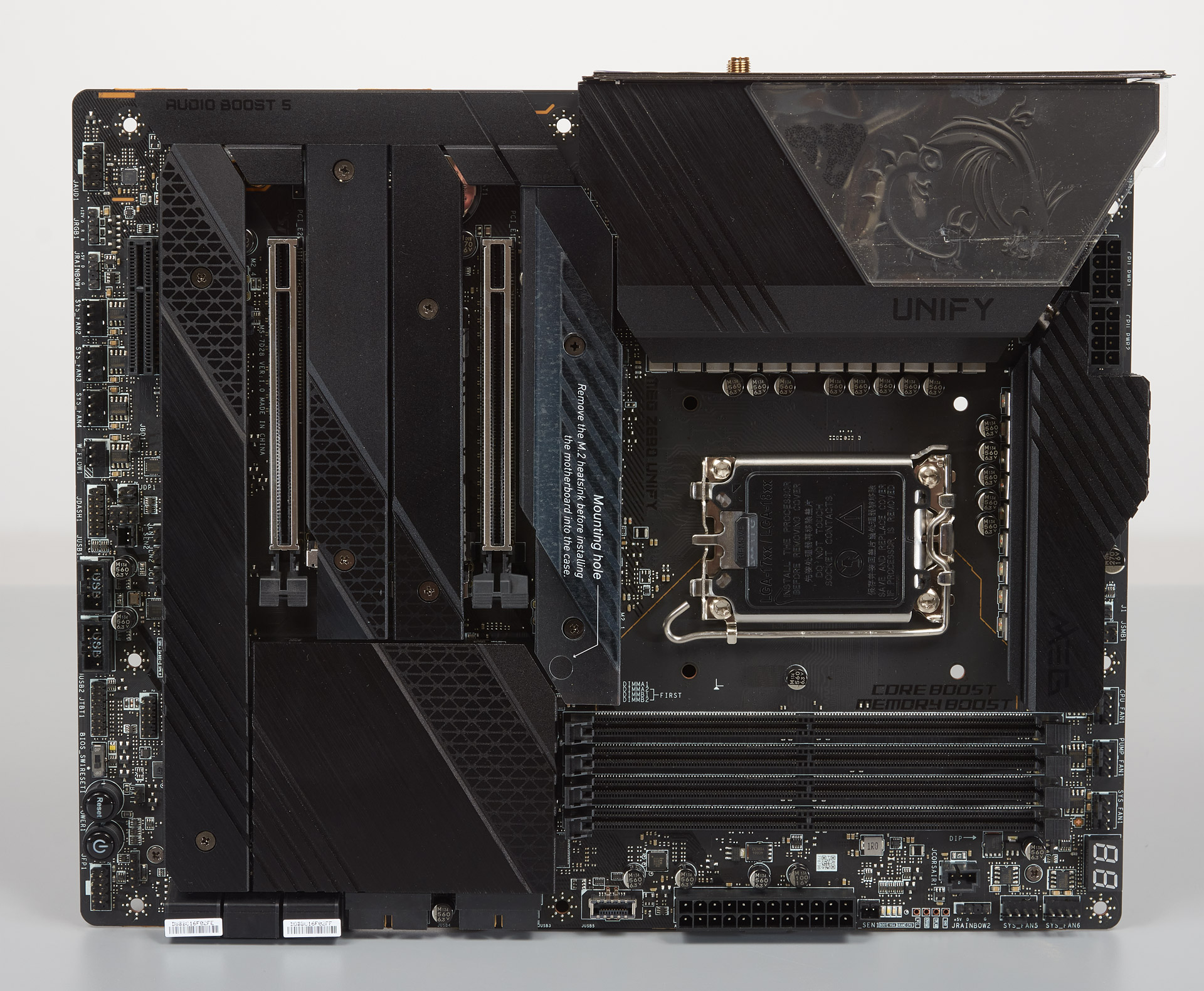

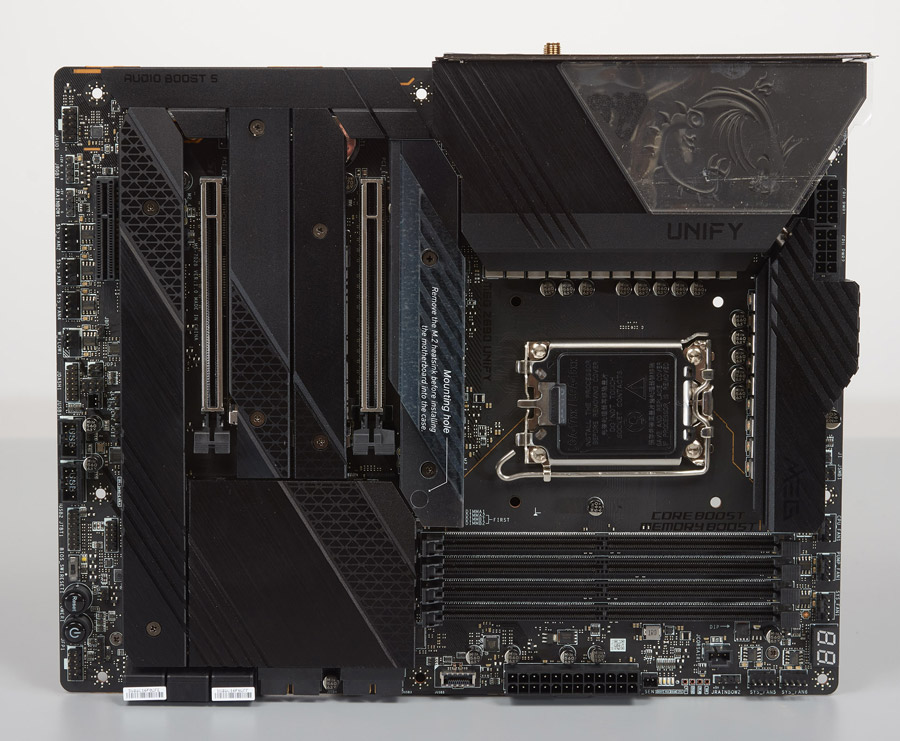

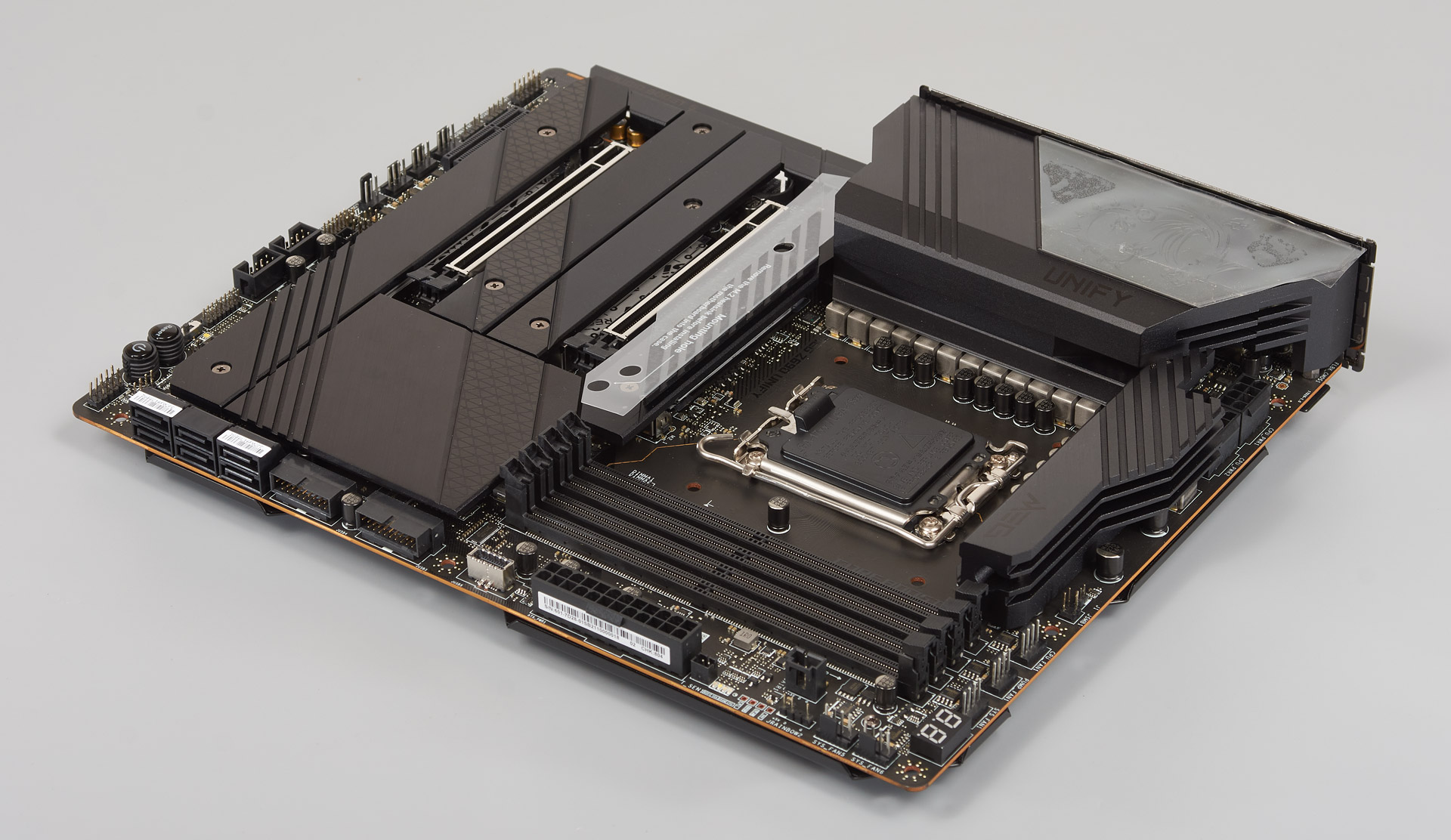

Первое впечатление — строгая плата с практичной компоновкой. Дизайн выполнен в темных тонах (серо-черный), есть на кожухе текстура «под карбон», а также узор на радиаторе интерфейсной панели. Да, это именно радиатор, а не кусок пластмассы, что не может не радовать. Из недостатков топологии монтажа элементов хочется отметить позицию батарейки CR2032, она скрыта под кожухом, и для доступа к ней нужно снимать радиатор M.2. Кроме того, она в позиции типичного размещения видеокарты, что тоже усложнит к ней доступ в условиях собранной в корпусе системы. Еще не самым лучшим решением было прятать монтажное отверстие за верхний радиатор M.2, соответственно, чтобы установить или снять материнскую плату из корпуса, придется дополнительно скручивать радиатор, благо об этом предупреждает наклейка на этом самом радиаторе.

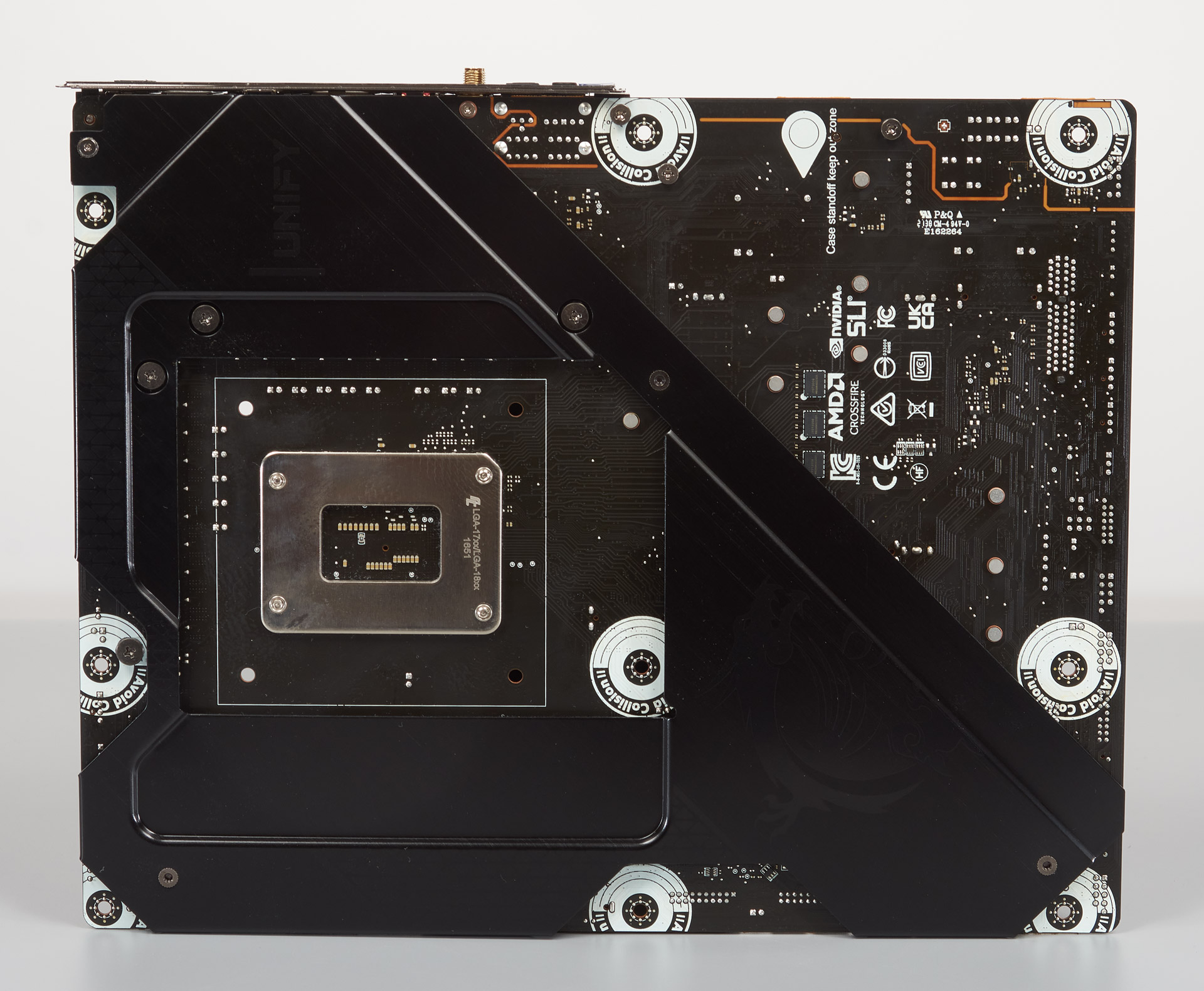

С обратной стороны особо ничего интересного, кроме увесистой металлической пластины, которая придает плате жесткость, а также помогает охлаждению подсистемы питания. Все навесные элементы используют винтовое крепление.

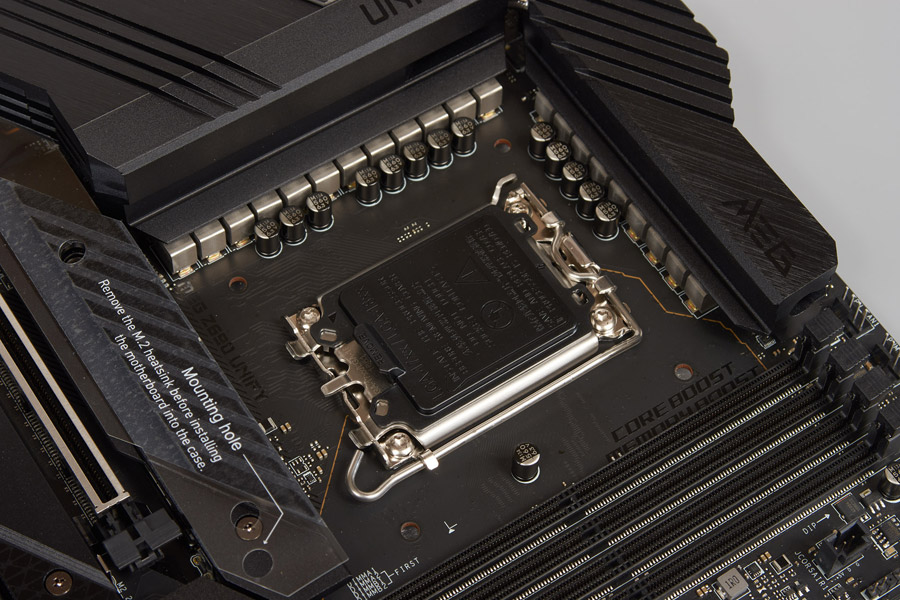

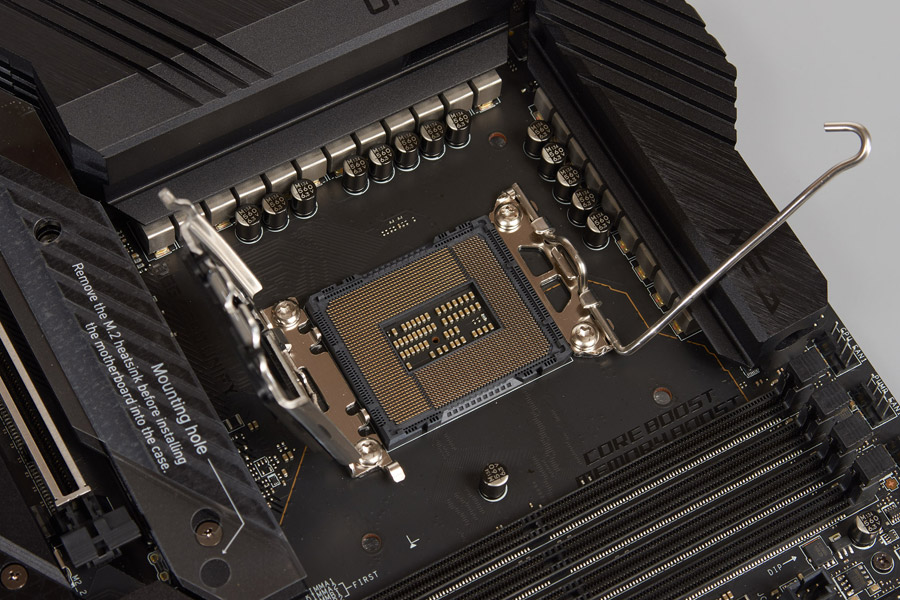

Теперь более подробно о других узлах, и начнем с сокета. Ничего лишнего на площадке для монтажа, а значит велика вероятность отсутствия проблем с монтажом различных суперкулеров, или СВО. Сокет LGA 1700 — стандартный, без каких-либо ухищрений. Слоты оперативной памяти ничем не интересны.

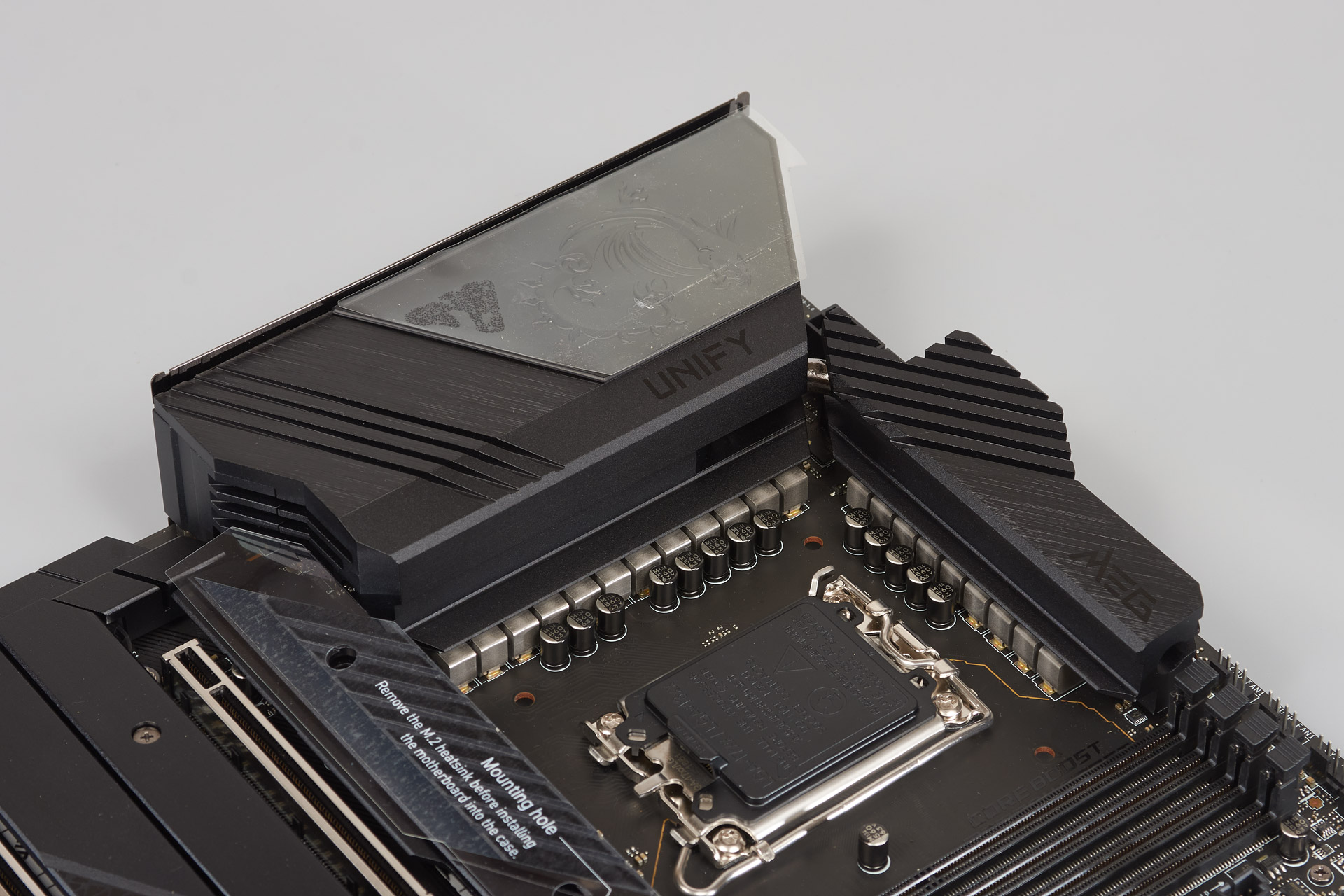

А вот подсистема питания уже со стороны внушает своим грозным внешним видом, двухсекционный радиатор, соединенный тепловой трубкой, не мудрено, 21 фаза питания на высокой нагрузке потребует качественного охлаждения.

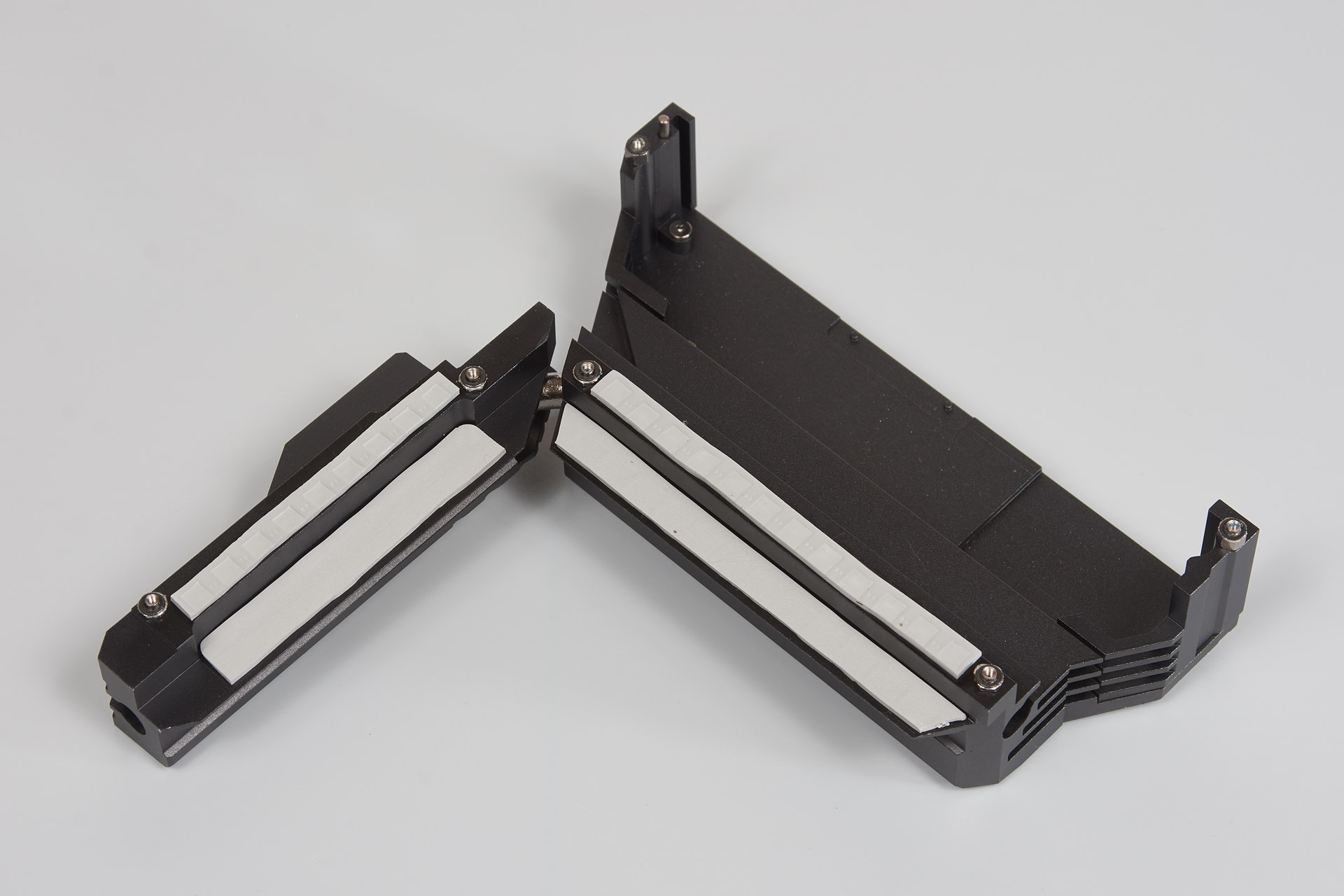

Радиатор контактирует с подсистемой питания с помощью термопрокладок, и обладает ребрами для улучшения теплоотвода.

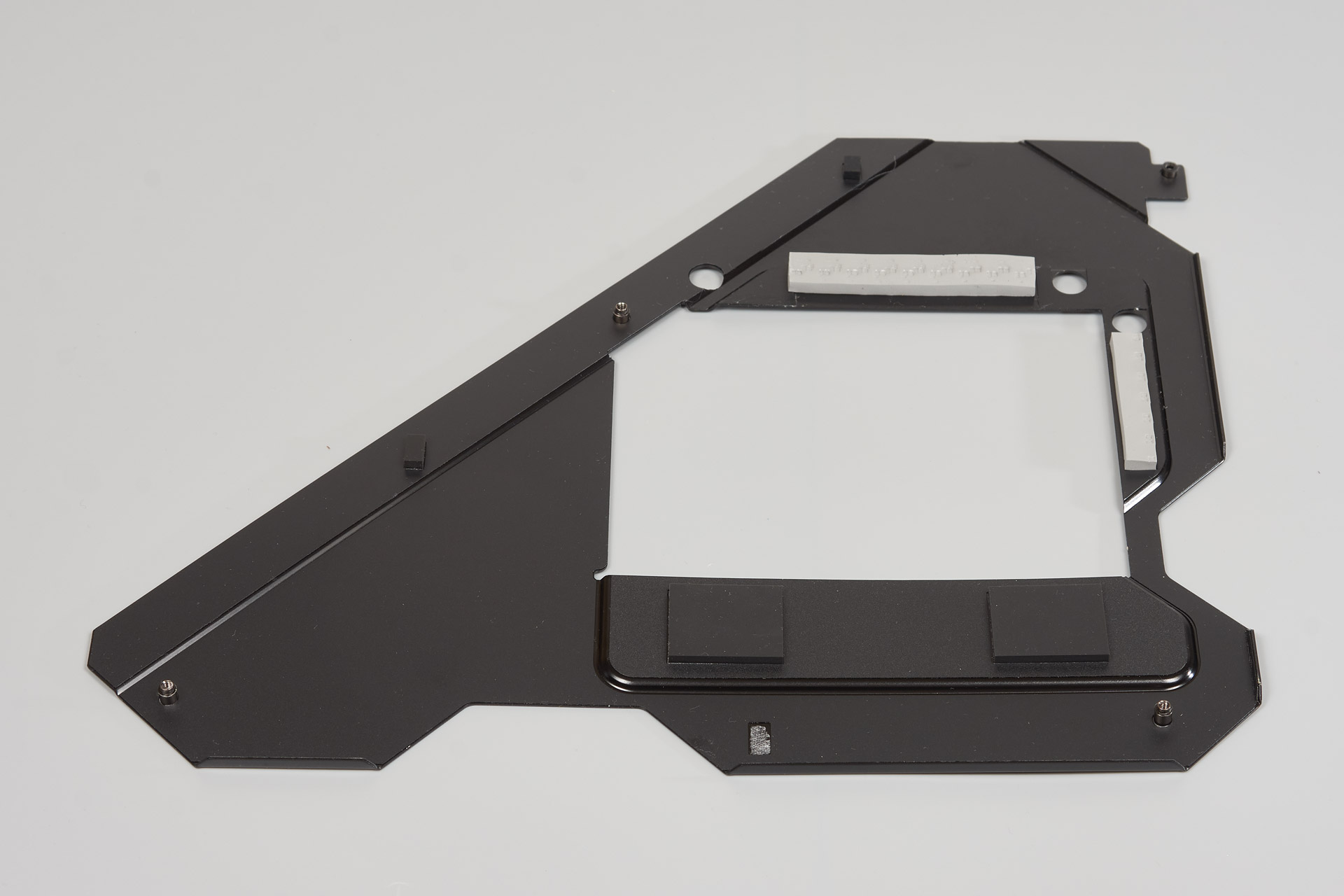

Как уже было сказано, металлическая пластина с обратной стороны платы не только для жесткости, она тоже помогает в охлаждении зоны VRM, контактируя с текстолитом с помощью термопрокладок.

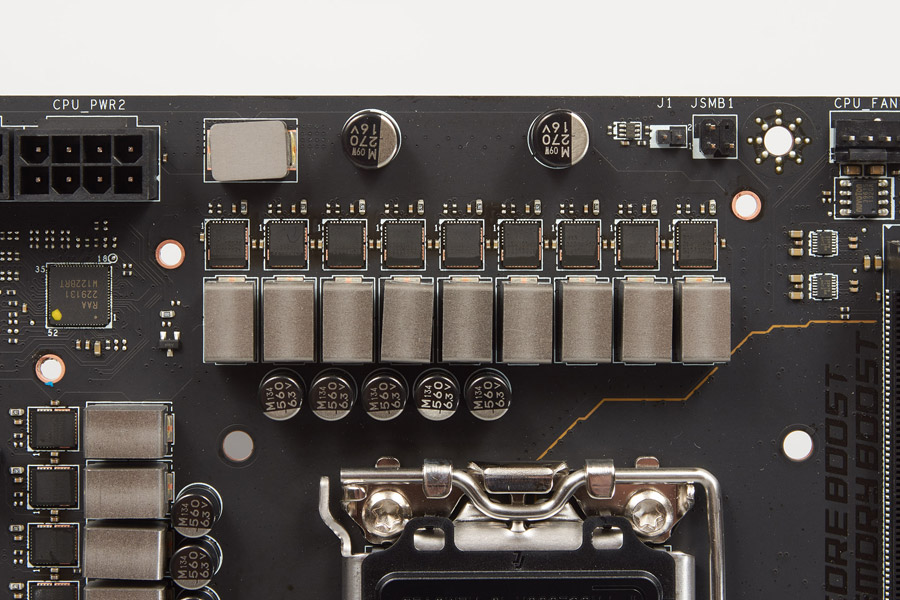

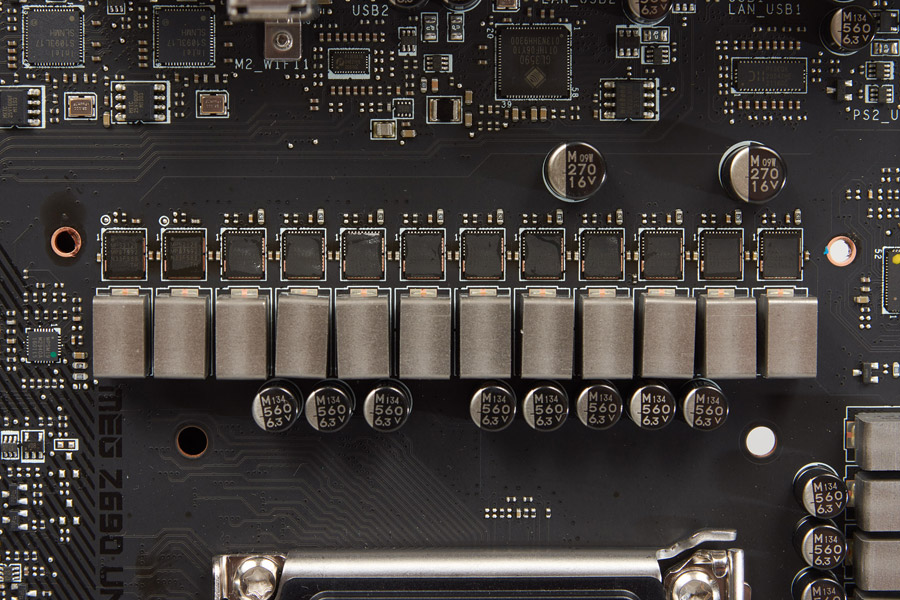

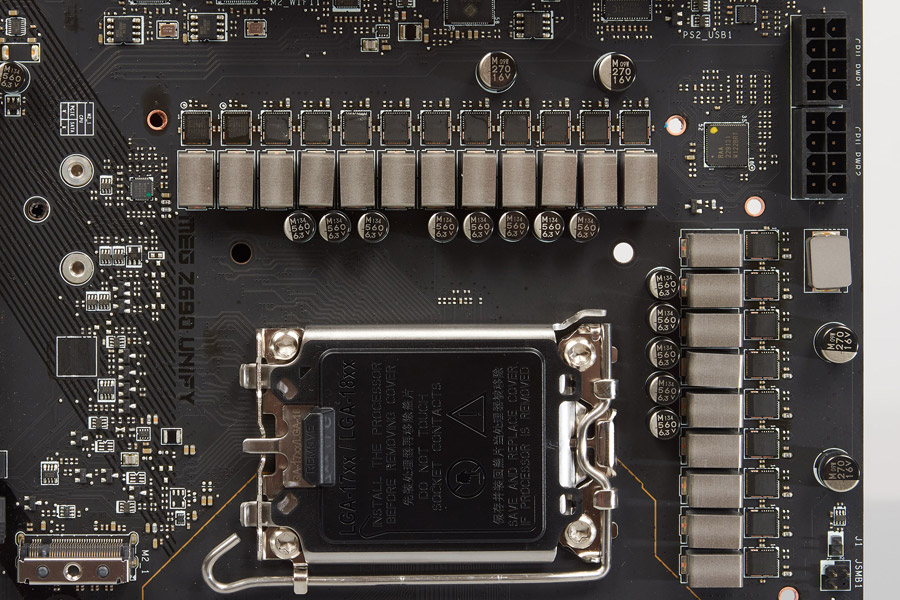

Подсистема питания исполнена на базе ШИМ-контроллера Renesas Electronics RAA229131 по схеме 19+2, и способна выдать силу тока до 105 А. Это обещает не стать бутылочным горлышком в экспериментах с флагманами.

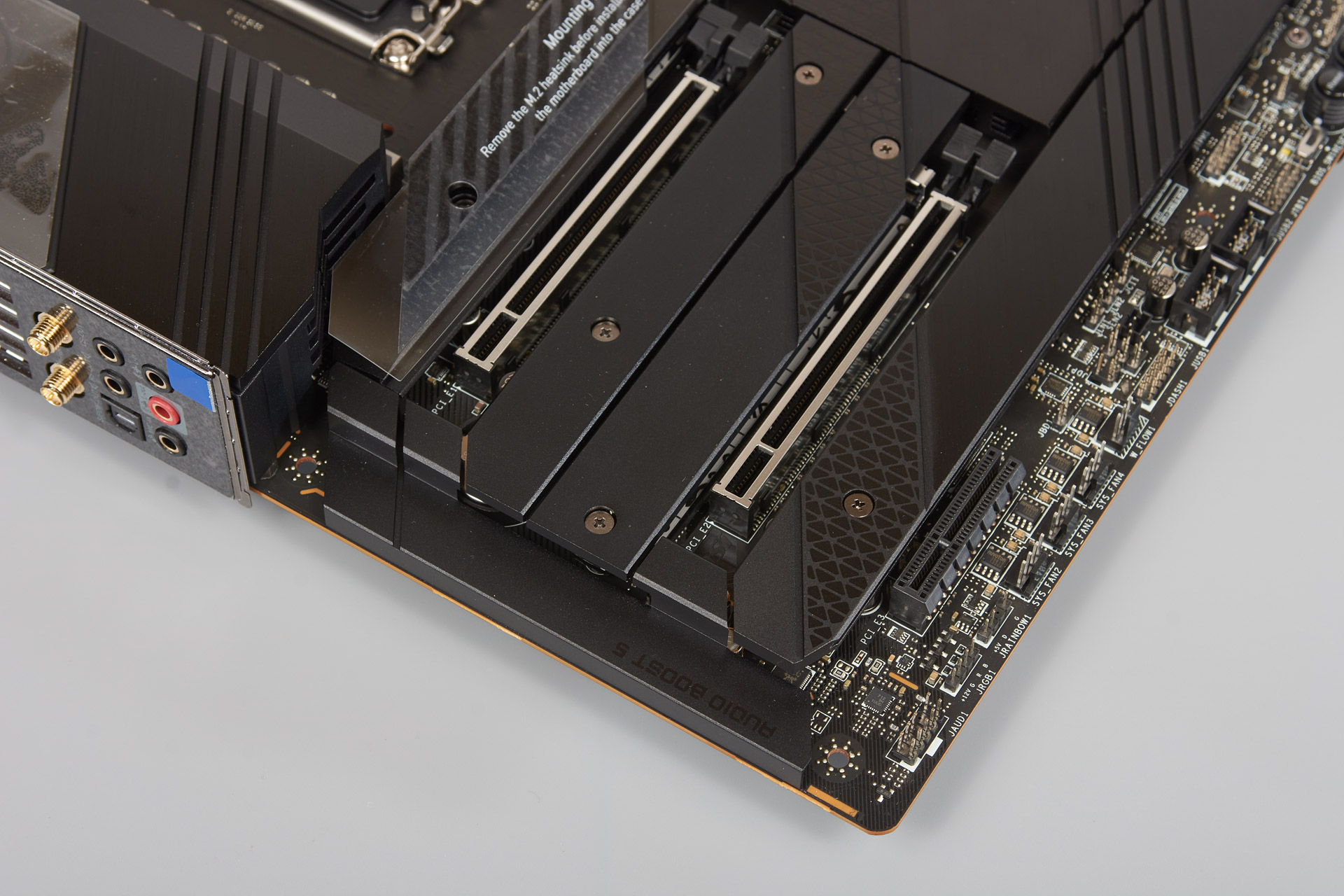

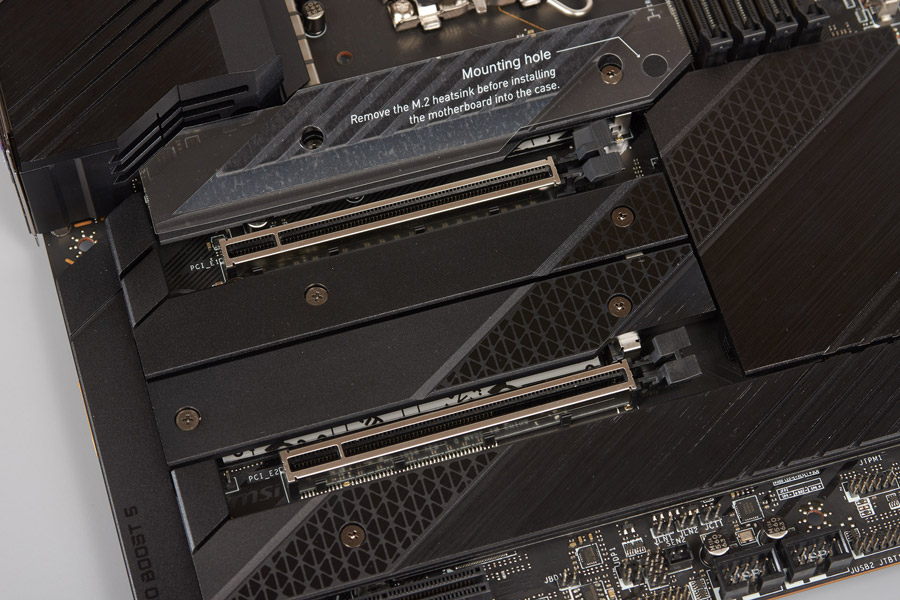

На виду три слота расширения PCI-E, верхний — полноценный x16 5.0, второй по конструкции полноформатный, но разведено только восемь линий ревизии 5.0, третий же x4 3.0 с вырезом, он подключен напрямую в чипсет Z690.

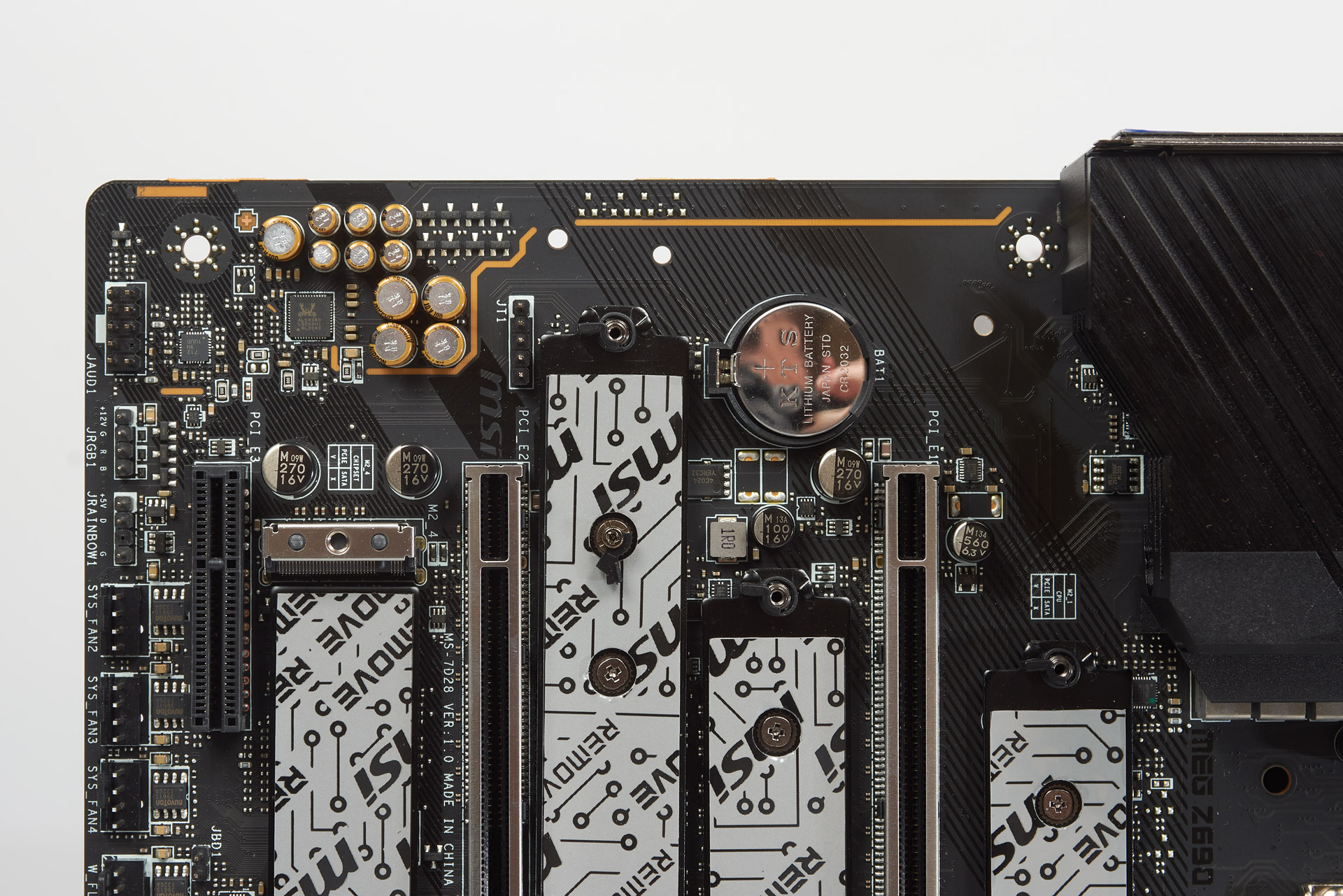

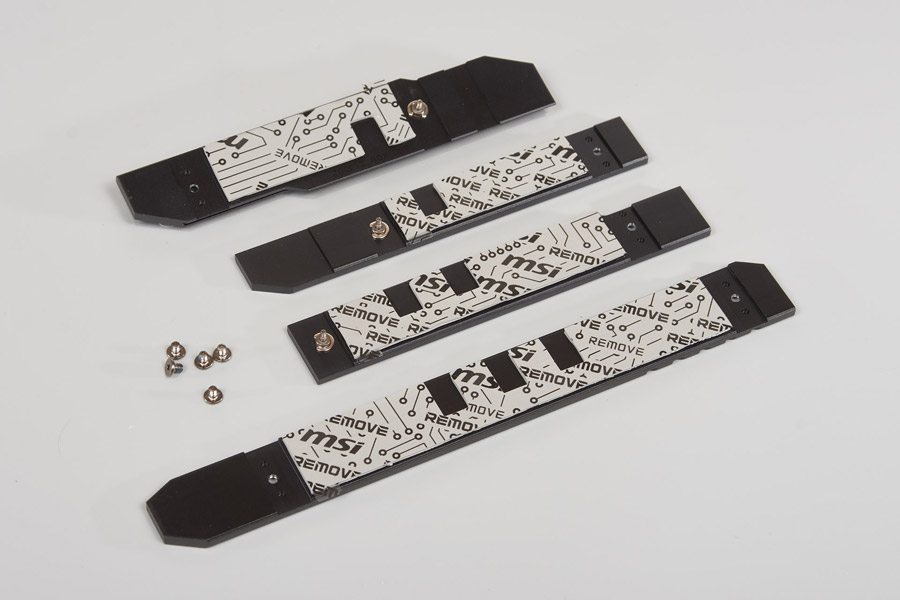

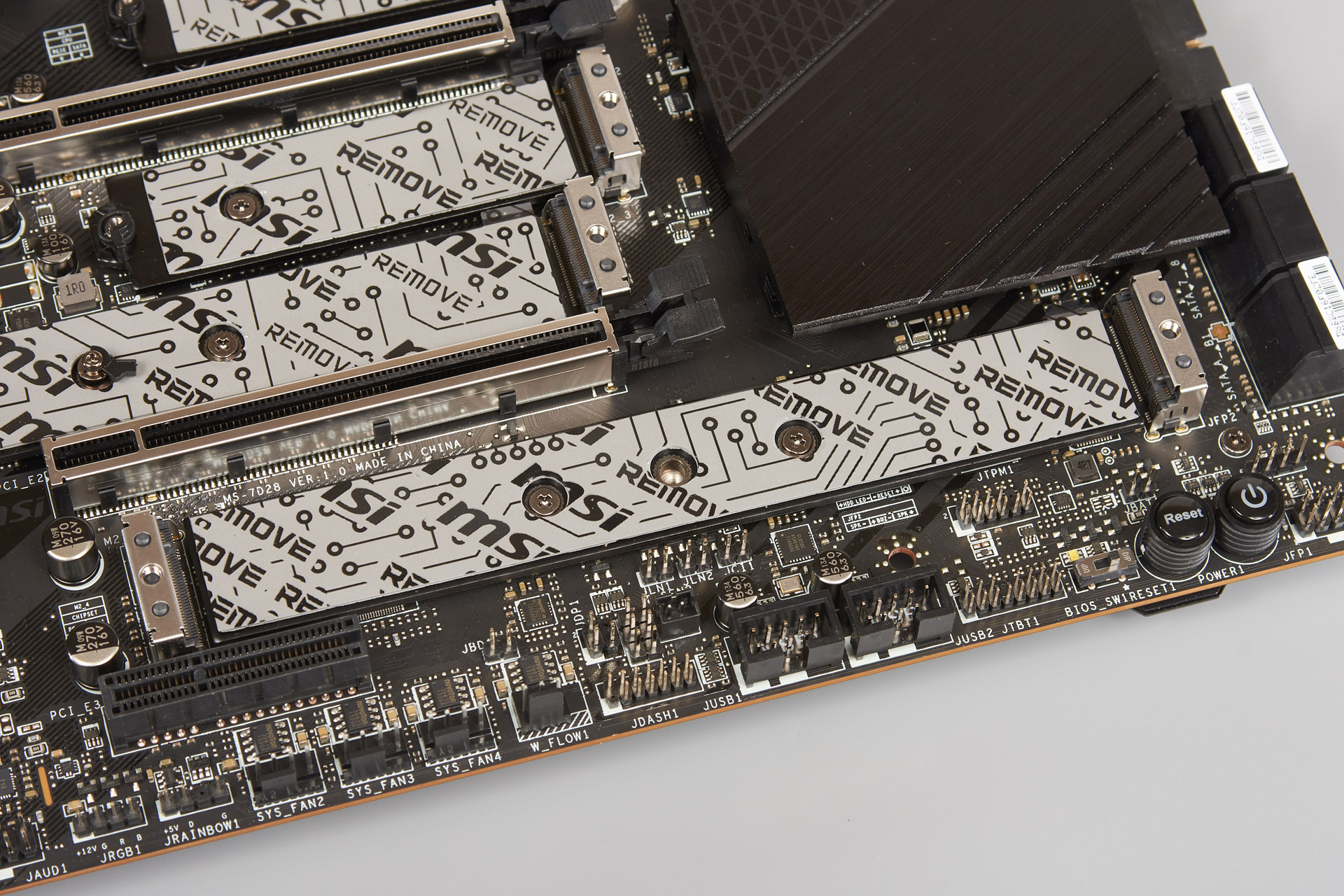

А вот в чем плата очень сильна, так это в возможностях M.2. Целых пять посадочных мест, которые к тому же охлаждаются с помощью двустороннего радиатора. Вот как это выглядит:

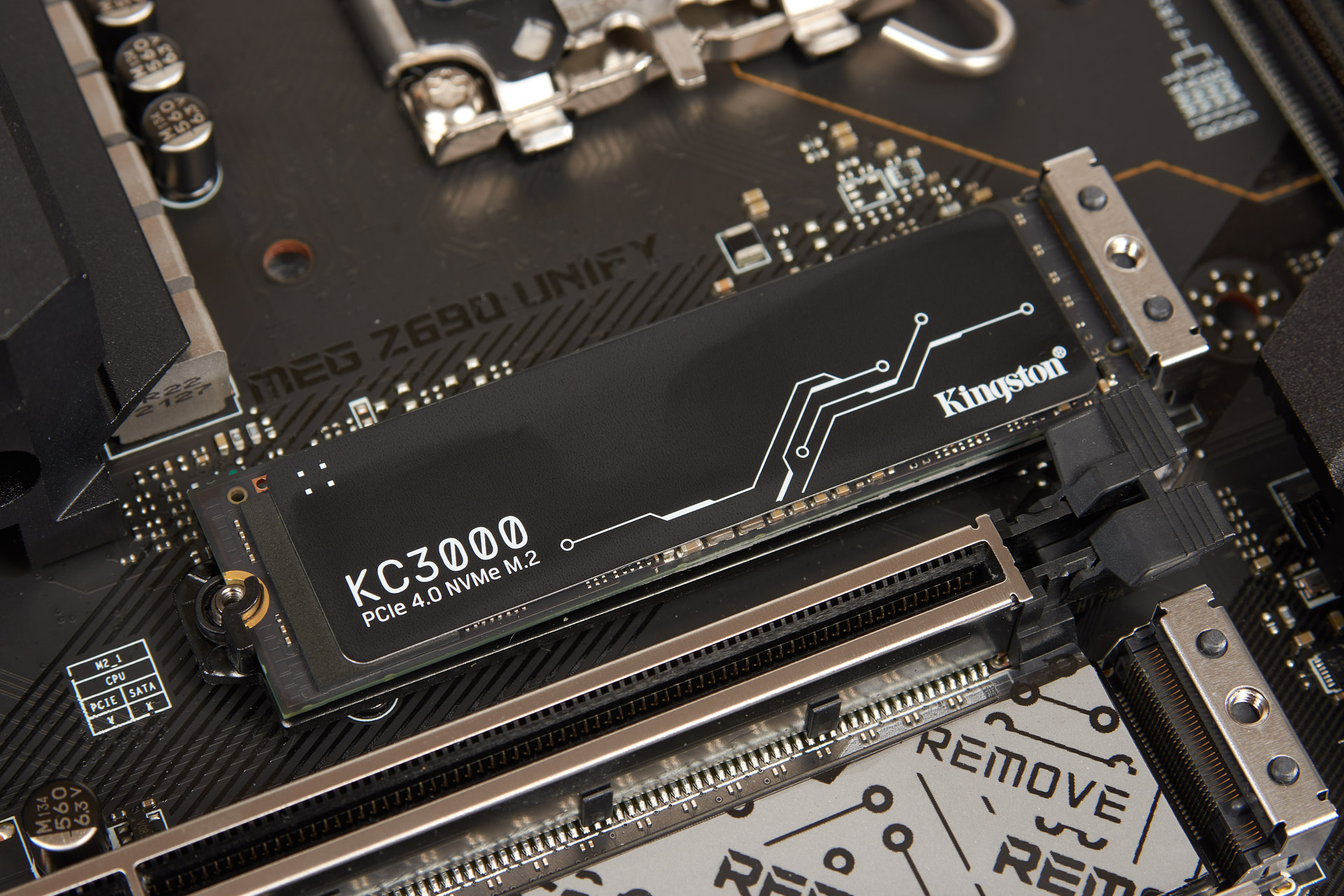

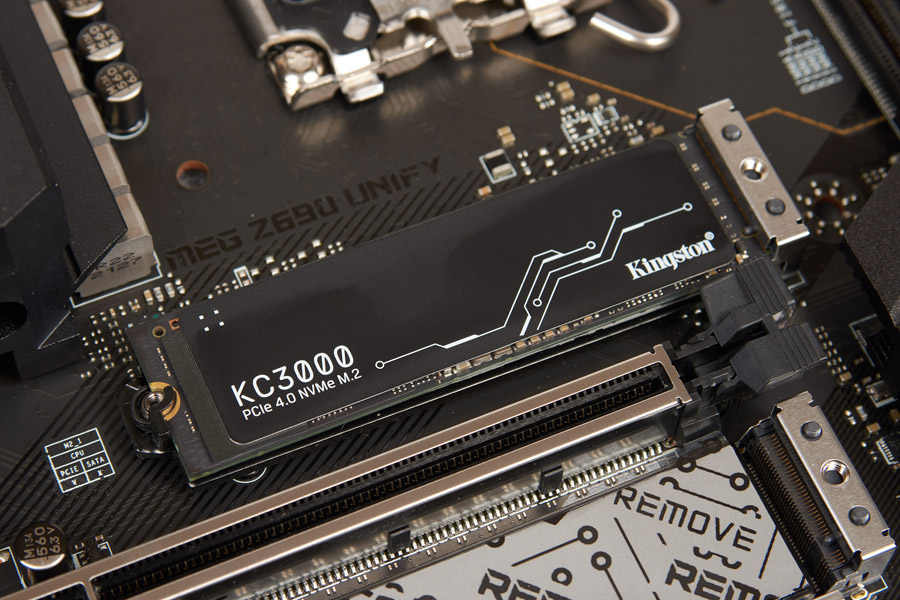

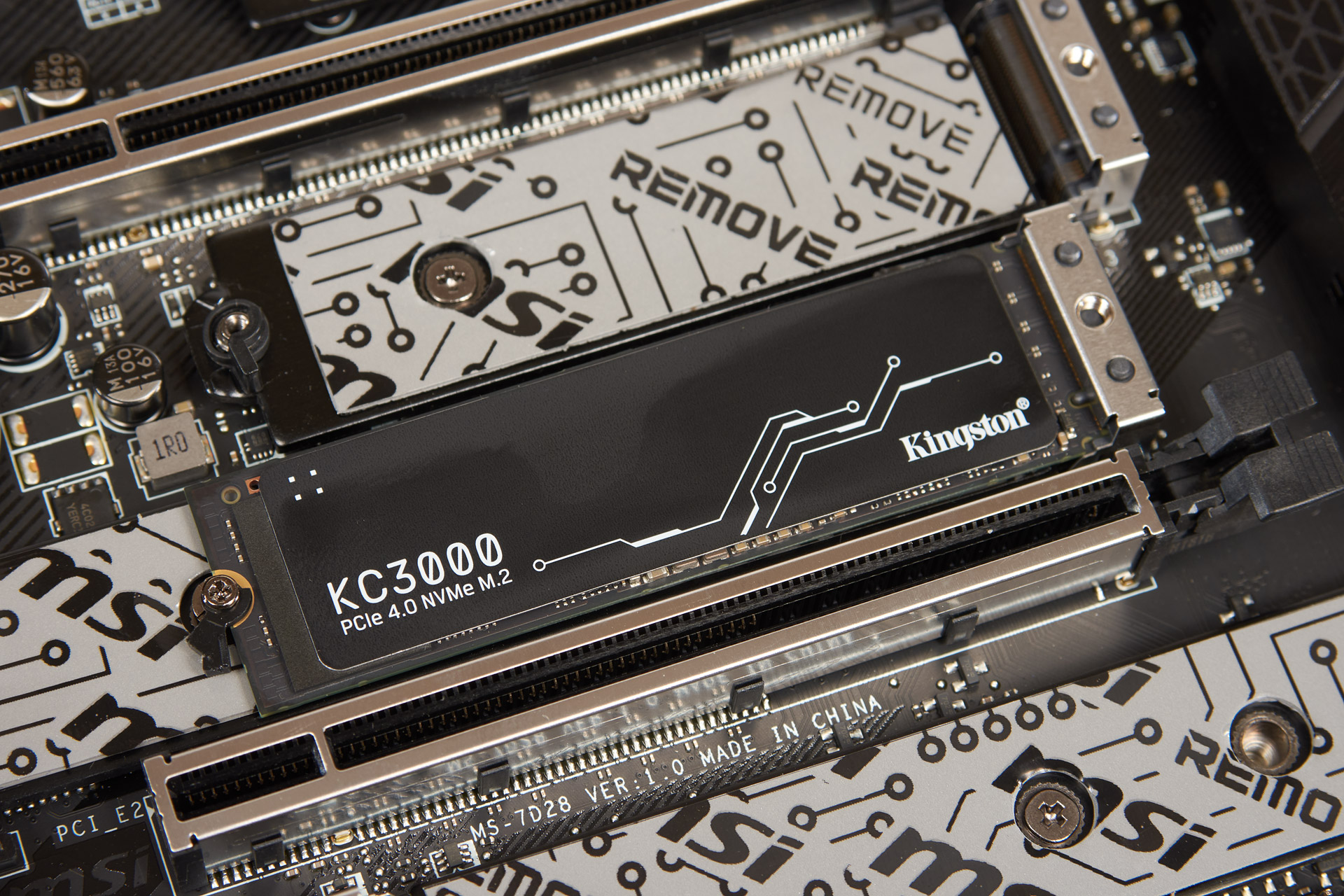

Реализован интересный механизм фиксации накопителя, своеобразный пластмассовый замочек, отвел в сторону, установил накопитель, вернул в исходное положение, и все.
Но чтобы добраться до них все же придется раскручивать болтики радиаторов, так что время сборок голыми руками еще не пришло. Такой механизм используется с 1–3 M.2.
Последние смотрят друг на друга, и допускают одновременную установку только двух накопителей форм-фактора M.2 2280, другие форм-факторы не подойдут. Обратите внимание, согласно спецификаций четыре накопителя способны работать в режиме PCI-E 4.0, а вот последний ограничится лишь PCI-E 3.0.

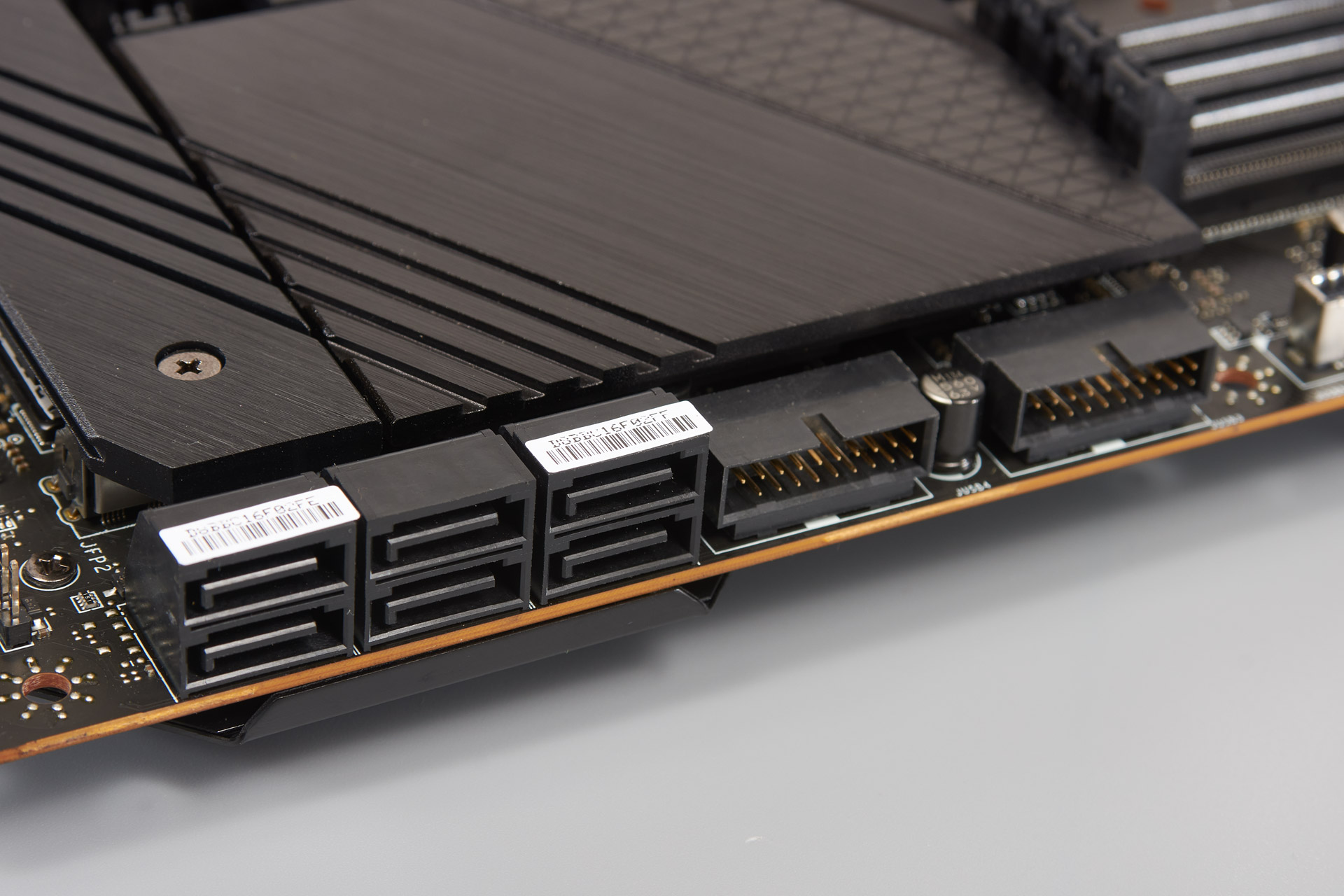

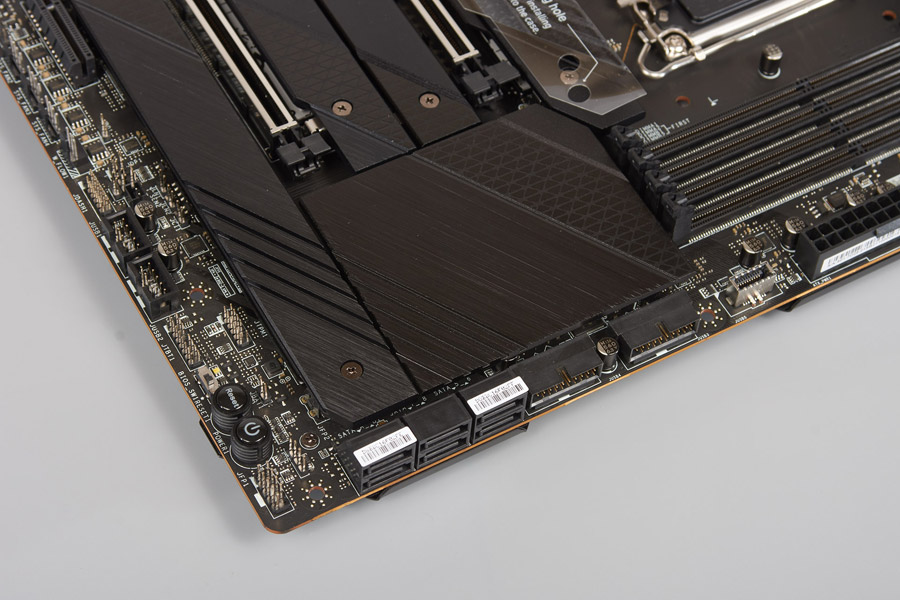

Продолжение подсистемы накопителей, в наличии 6 SATA-портов, рядом повернутые под углом 90 градусов колодки подключения USB 3.0.

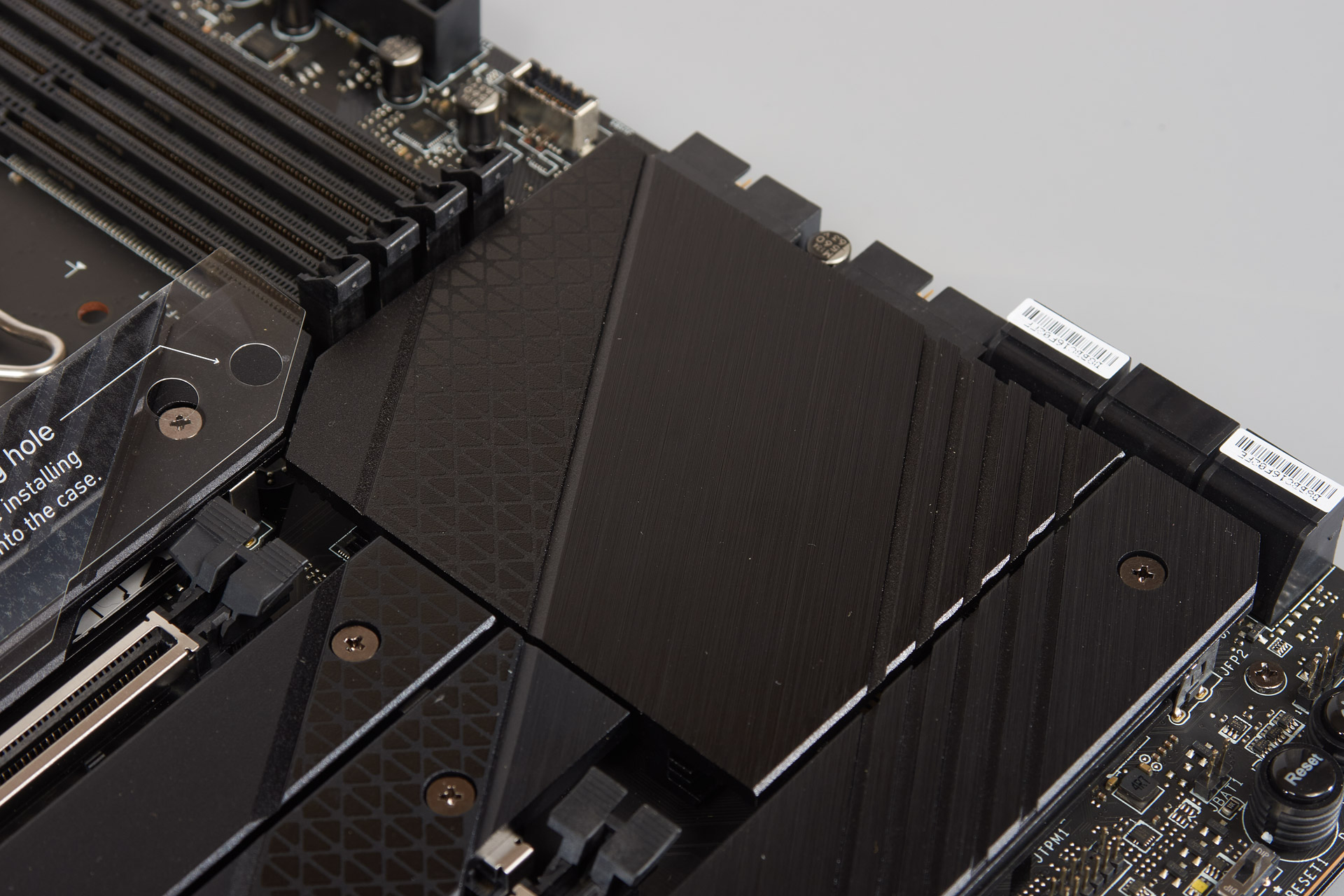

Чипсет снаряжен своим собственным радиатором, его более чем с запасом хватает для охлаждения, а значит присутствие рядом раскаленных видеокарт, или горячих M.2 накопителей не доставит никаких хлопот.

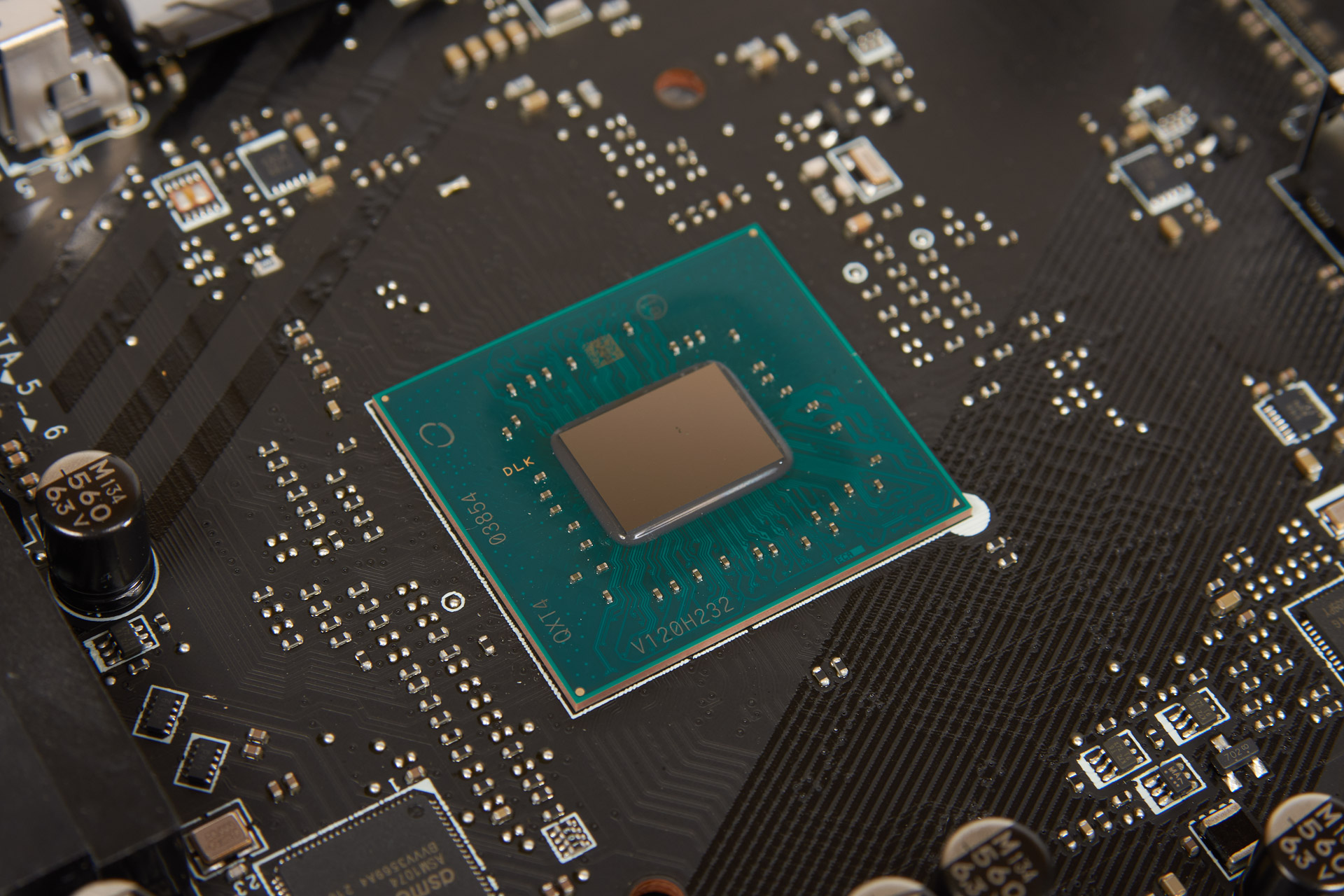

Вокруг чипа Intel Z690 нет ничего интересного.

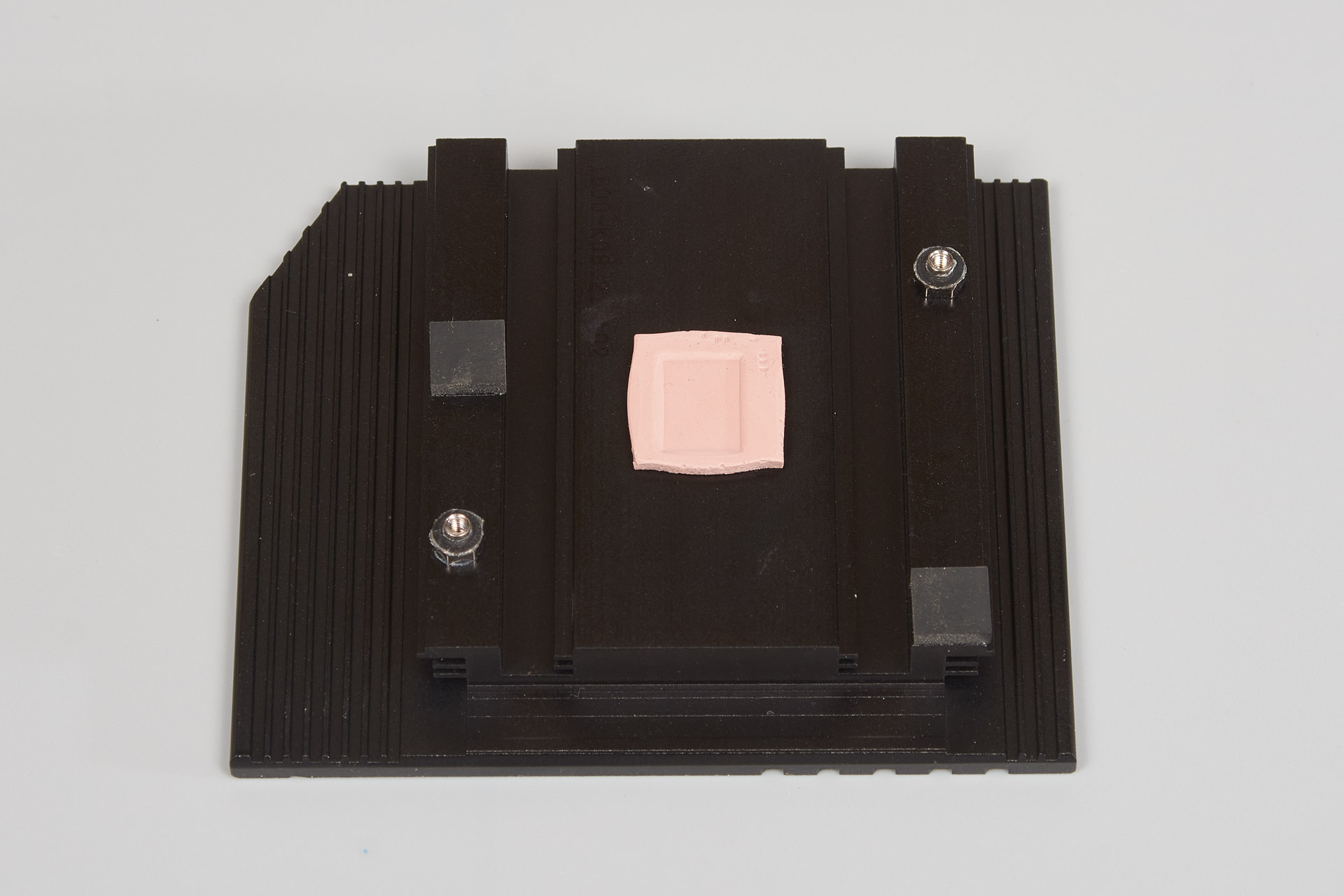

Охлаждение чипсета — это цельный радиатор с ребрами, который контактирует с кристаллом Z690 через термопрокладку. Фиксация винтами по диагонали, установлены резиновые подкладки для снижения риска скола кристалла.
Что касается аудио, на плате распаян кодек Realtek ALC4080, который очень хорош в классе встроенных звуковых карт. Тракт изолирован по текстолиту, экранирован сверху, а также снабжен немалым количеством вспомогательных конденсаторов и обособленным ЦАП.

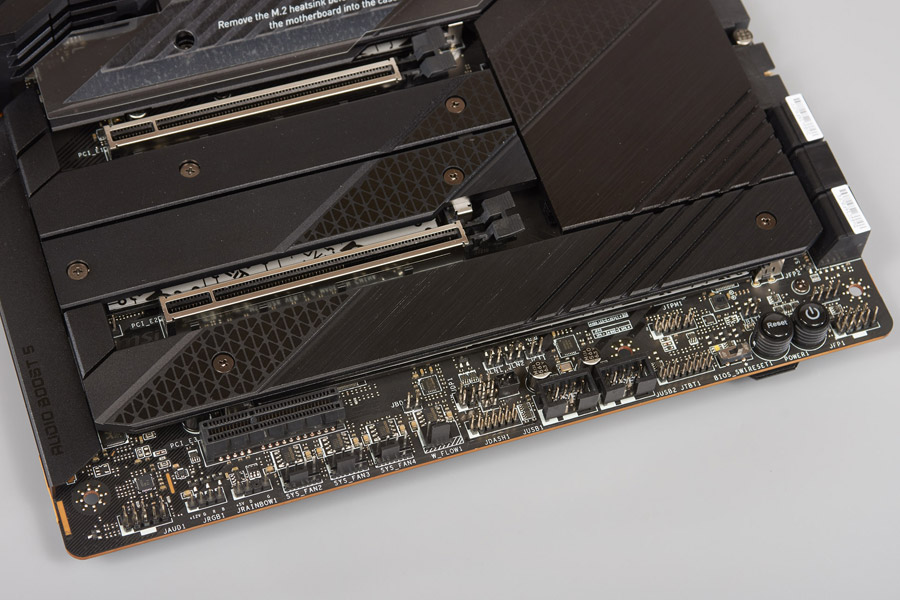

Перейдем к тому, что не скрыто «под щитом». Внизу платы собраны: колодка аудио, четыре колодки подключения вентиляторов, две колодки RGB, две колодки USB 2.0, переключатель прошивок, кнопки запуска и перезагрузки, колодка передней панели, а также специфические колодки, вроде CLR_CMOS, LN2, датчик вскрытия шасси.

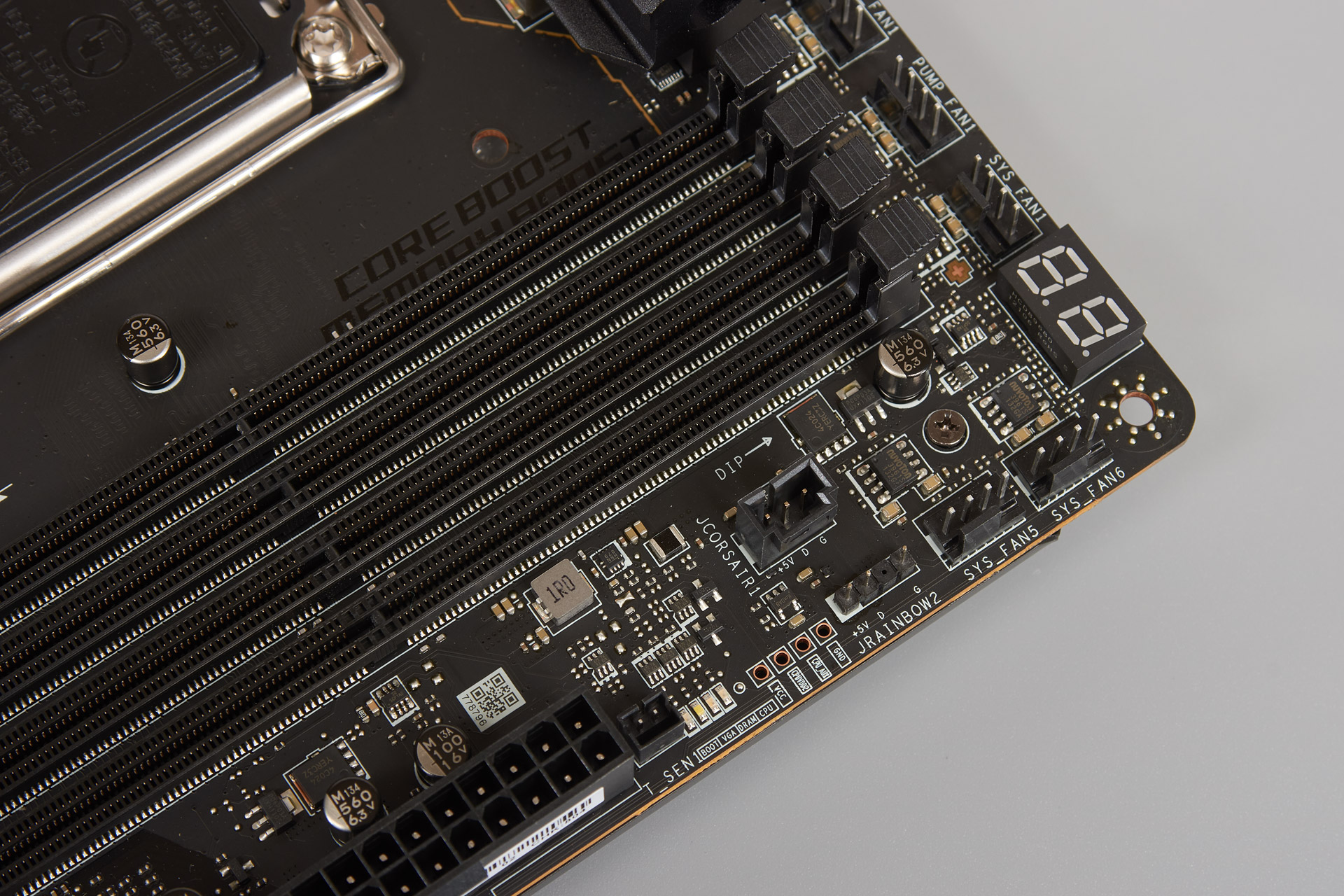

В верхней части еще колодки RGB и колодки подключения вентиляторов, система индикации POST-кодов, площадки для замера реальных напряжений на ключевых узлах.
У платы нет никакой встроенной RGB-подсветки, разве что к ним можно отнести POST-индикацию, дисплей, а также подсветку кнопок «POWER» и «RESET», а значит любителям сборок «Ёлка Новогодняя» эта плата определенно не подойдет, хотя колодок RGB в достатке, а систему синхронизации подсветки Mystic Light никто не убирал.
Откровенно огорчает положение дел с интегрированной графикой. Материнская плата не допускает никакого взаимодействия со встроенной графикой, а значит можно забыть об Intel Quick Sync, дополнительные мониторы, и просто за возможность «пересидеть» на IGP в эти времена dGPU-кризиса. Вывести хотя бы один видеовыход отнюдь не проблема, в конце концов, можно совместить видеовыход с интерфейсом Type-C, но производитель решил иначе. А самый обидный факт в этой ситуации — плата прошлого поколения MSI MEG Z590 Unify была им снабжена (HDMI 2.0b). Так зачем было отказываться от этого?

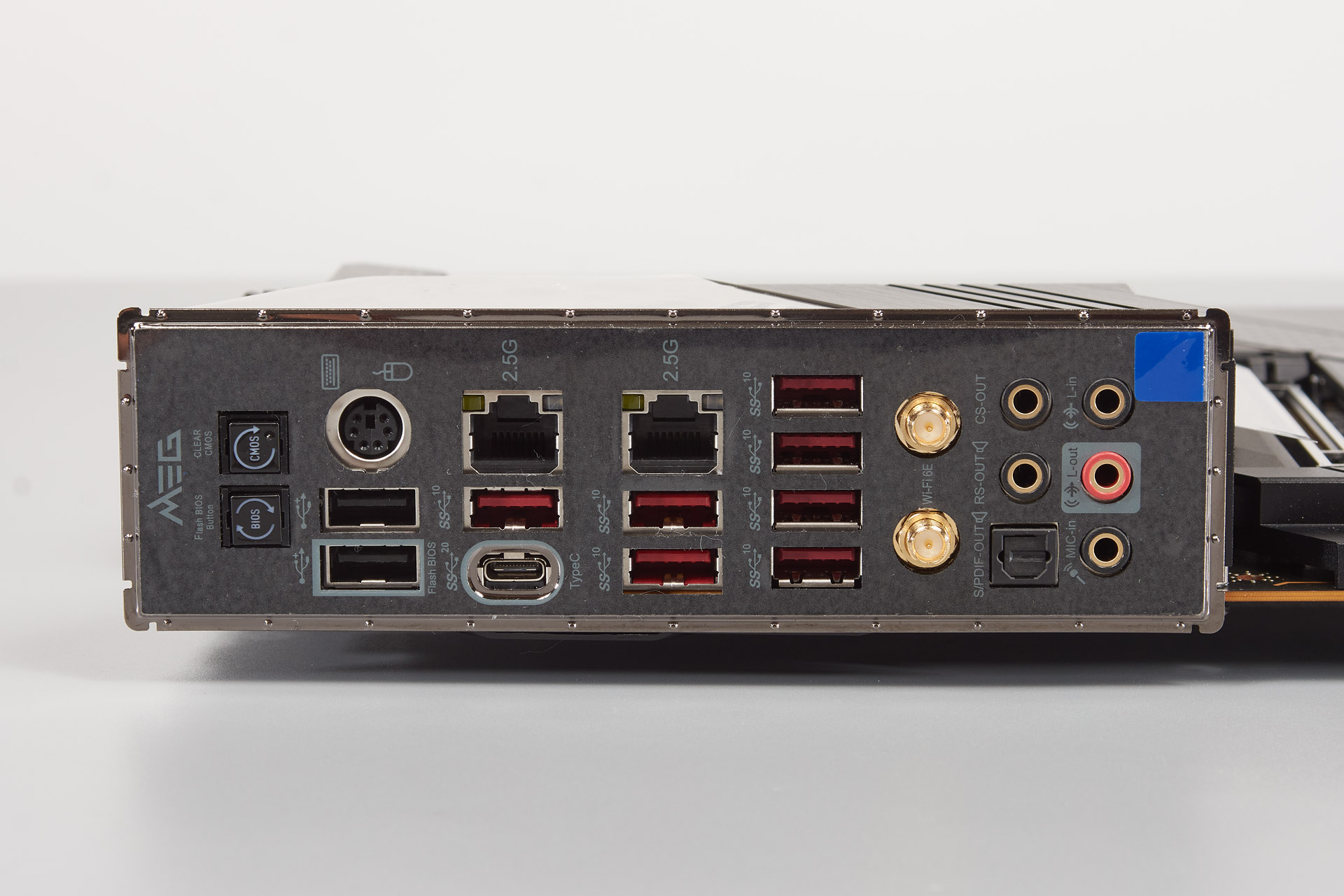

I/O-панель уже снаряжена заглушкой. Для удобства выведены кнопка «CLEAR_CMOS» и «Flash BIOS Button». Будучи оверклокером хочется сказать: «Спасибо!» за разъем PS/2. В наличии множество портов USB, включая коннектор Type-C с возможностью туннелирования PCI-E, все необходимые разъемы аудио, два коннектора RJ-45 для сетевых карт, а также Wi-Fi антенна.
