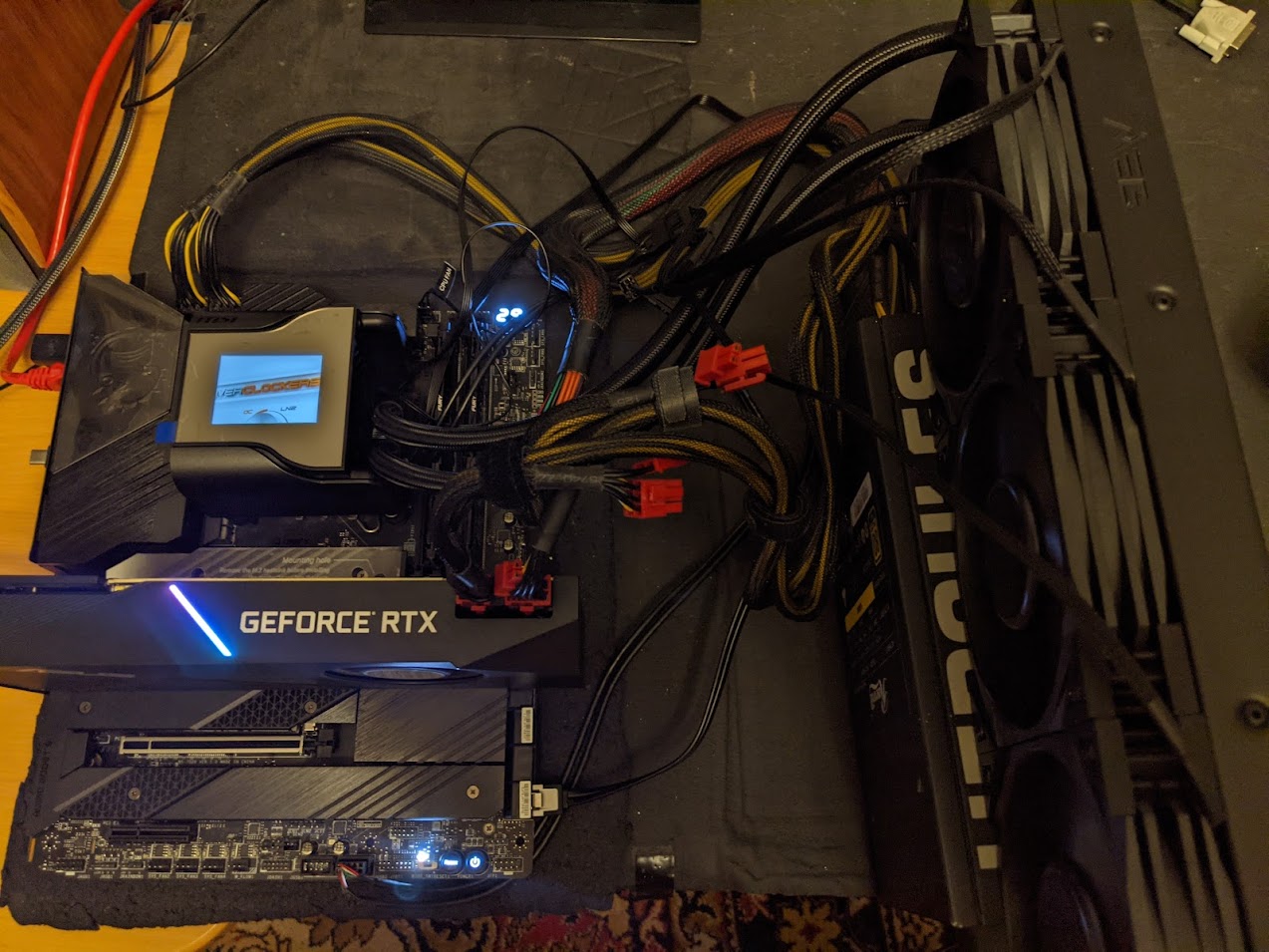

Тестовый стенд
Платформа LGA1700:
- процессор: Intel Core i9-12900K;
- материнская плата: MSI MEG Z690 Unify (UEFI E7D28IMS.10E);
- память: Kingston Fury Beast KF552C40BBK2-32 (2x16 ГБ, DDR5-5200, CL40-40-40-80-2T, 1,25 В);
- видеокарта: GeForce RTX 2080 (ASUS TURBO-RTX2080-8G);
- системный накопитель: Kingston KC3000 2048 GB (SKC3000D/2048G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- кулер: MSI MEG CoreLiquid S360;
- операционная система: Microsoft Windows 11 Pro 21H2 x64 (22000.282), актуальные обновления на момент конца октября 2021.

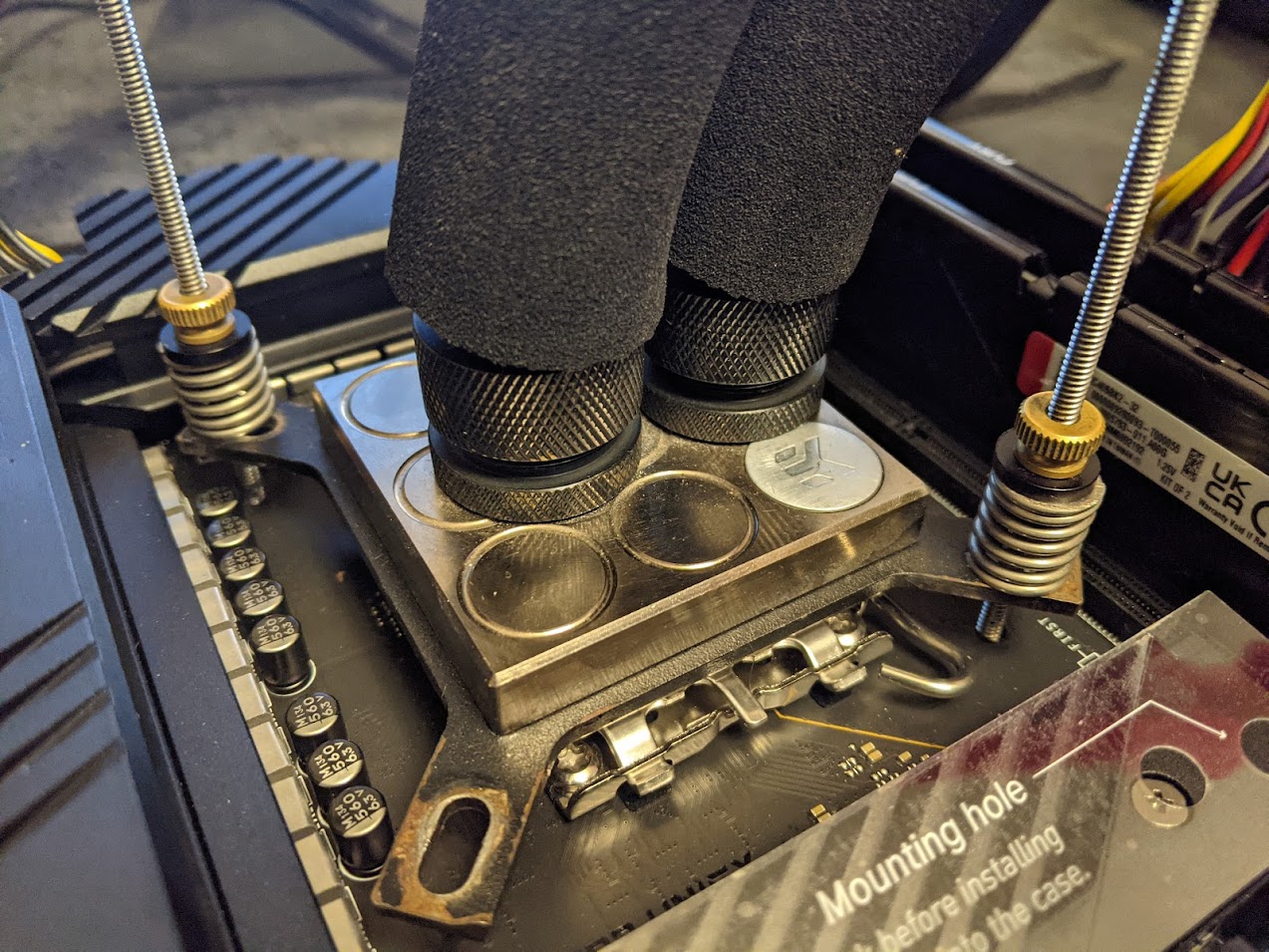

Для исследования максимального потенциала платформы к процессу также привлекался контур водяного охлаждения: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л. Крепеж импровизированный.
Методика тестирования
Температура в помещении равнялась 20 градусам по Цельсию. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 в течение 10 минут в режиме нагрузки (забег LinX) и простоя. Замер температур на ключевых узлах исполнен с помощью термопары К-типа и термометра Benetech GM1312. Управление оборотами вентилятора — автоматическое. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-1b. Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое, тоже самое касается игр. В играх происходила запись телеметрии (1% low FPS + Average FPS) при помощи Riva Tuner Statistics Server. В CS:GO — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране в конце, остальные выполняются на стандартных сценариях.
Тестирование
Так как в сценарии тестирования присутствует чиллер, это будет немного неочевидный алгоритм, сперва будут проверены возможности на традиционном охлаждении в виде AIO, а замеры температур ключевых узлов и потреблений будут ближе к концу.
Материнская плата покорила частоту BCLK в 215 МГц, валидация прилагается. Этого более чем достаточно для тонкой настройки частоты процессора, или памяти, кроме того, частота DMI/PEG асинхронна BCLK, следовательно можно не переживать за стабильность работы NVMe-накопителей, видеокарт, и другого при играх с BCLK.

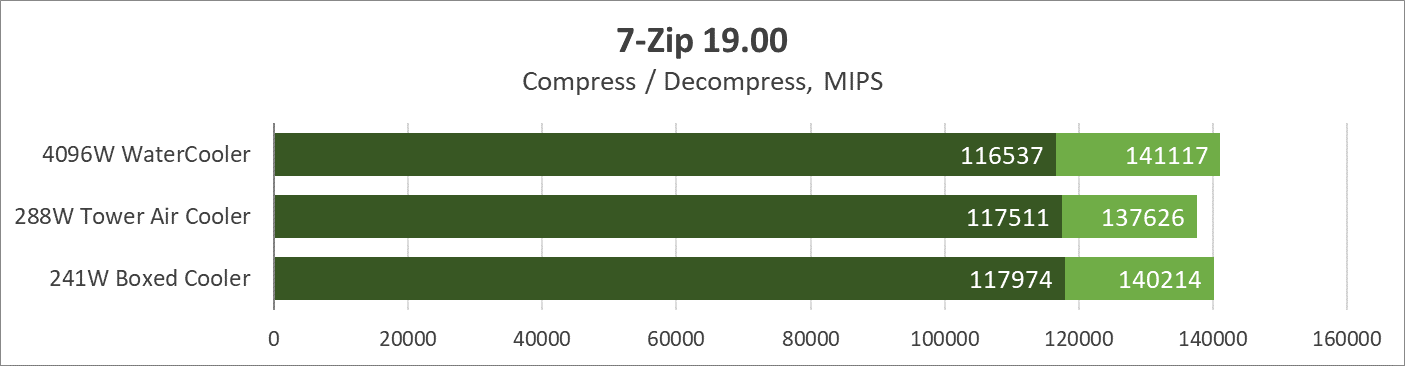

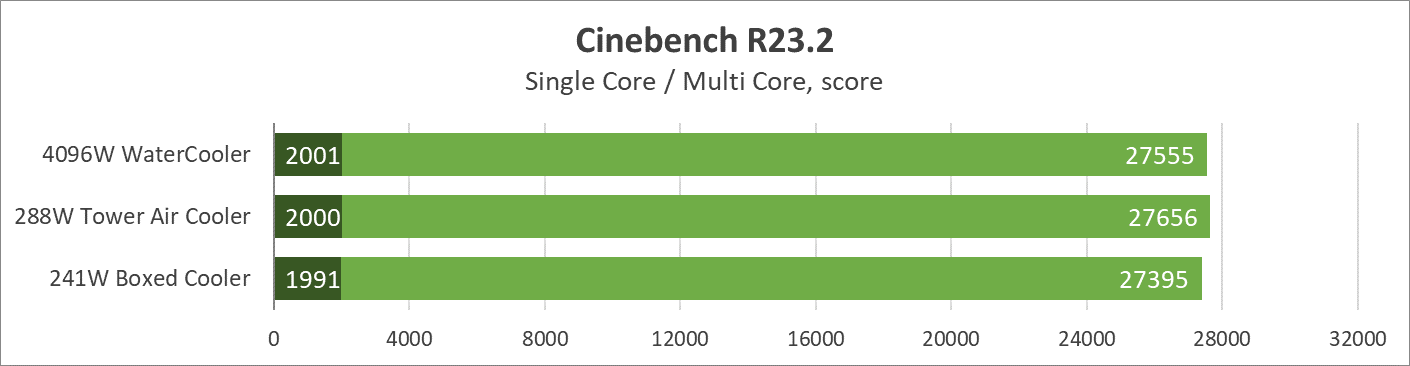

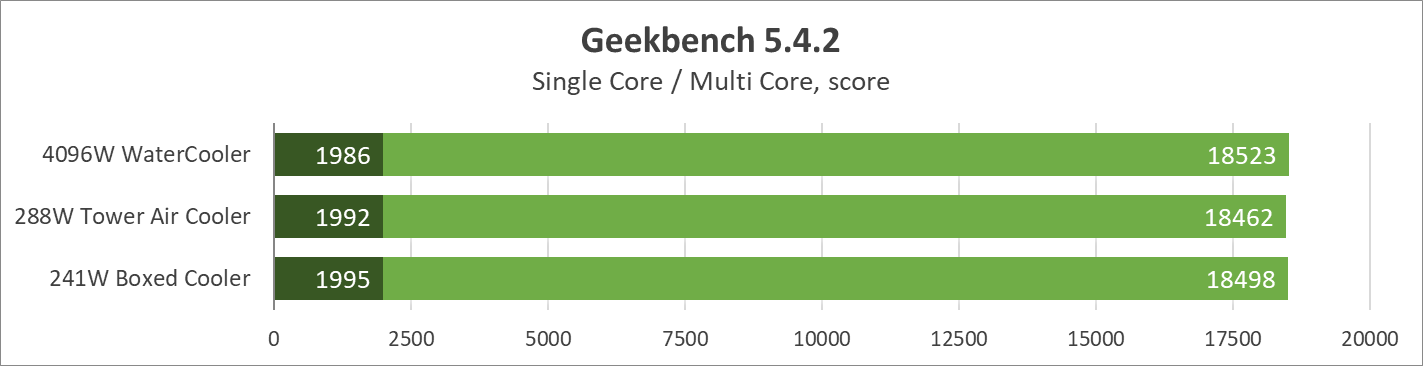

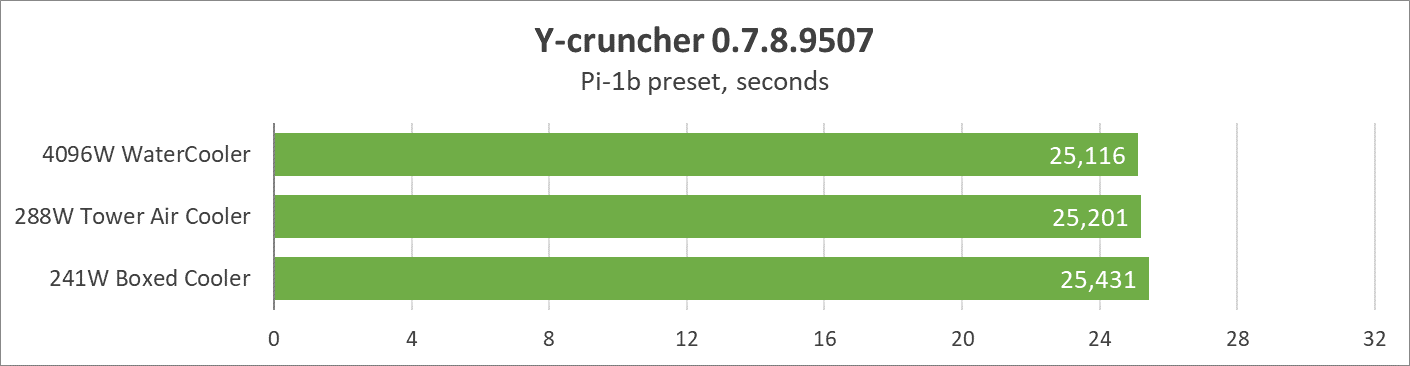

Ни для кого не секрет, что современные процессоры разгоняют себя сами до пределов возможностей конкретного экземпляра в безопасном рубеже. Говоря проще, в современном мире платформа сама все сделает, вы только кулер помощнее подкиньте. У MSI используется три режима: Boxed Cooler, Tower Cooler, Water Cooler. Последний просто снимает все ограничения автоматики. В этом исследовании память работала в режиме XMP, а видеокарта была зафиксирована по частоте ядра на 1935 МГц.
Как показало тестирование режимов, материнская плата способна выжать гораздо больше, тестовый экземпляр процессора оказался той еще печкой, все ли будут таковыми ответить наверняка невозможно в силу пока что единственного протестированного экземпляра и отсутствия статистики в Сети. Исходя из тестов, даже при наличии AIO-системы или суперкулера выгоднее не снимать лимиты потребления процессора и ограничиться Boxed Cooler, в противном случае можно столкнуться с троттлингом. Пиковые температуры составили:
- CPU = 89 °C;
- MB = 47 °C;
- VRM = 64 °C;
- PCH = 58 °C;
- VR = 57 °C.

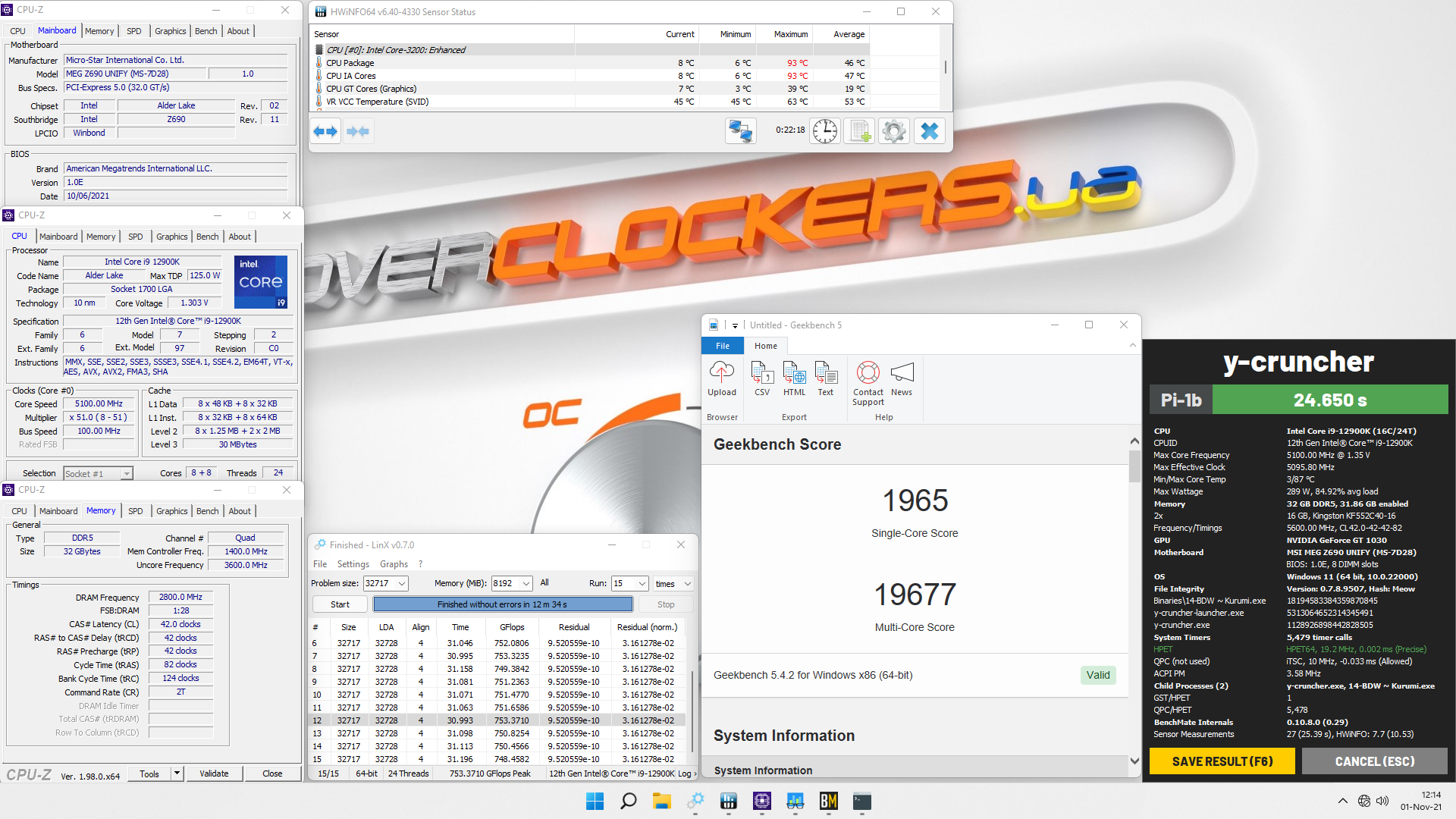

В любом случае плата готова к большему, поэтому AIO убирается, чиллер добавляется. Он помог выбить дельту на уровне 30 градусов. Благодаря этому удалось достичь полностью стабильных 5,1 ГГц на всех P-ядрах с AVX Offset 0, напряжение 1,3 В. E-ядра были разогнаны до 4 ГГц, напряжение 1,2 В, LLC Mode 2. ОЗУ функционировала на частоте 5600 МГц с таймингами CL42-42-42-82-2T, и оптимизированными вторичными таймингами, напряжение 1,35 В. И снова процессор не позволил пойти дальше, стабилизировать его на 5,2 ГГц при всех активных ядрах и HT так и не удалось.
Температуры ключевых узлов материнской платы после стресс-теста составили:
- CPU = 97 °C;
- MB = 49 °C;
- VRM = 75 °C;
- PCH = 59 °C;
- VR = 58 °C.
Кроме того, были выполнены собственные замеры термометром с термопарой К-типа:
- Зона VRM с обратной стороны текстолита = 70,7 °C.
- Дроссели верхней части = 63,9 °C.
- Радиатор VRM = 53,2 °C.

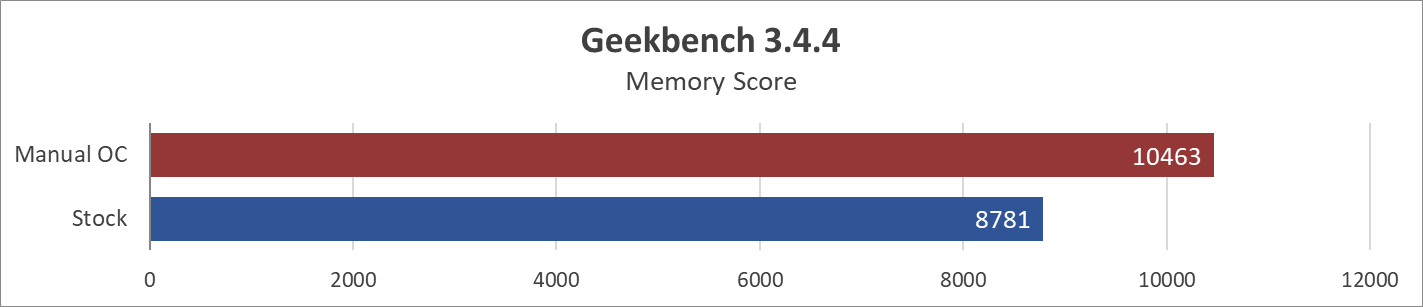

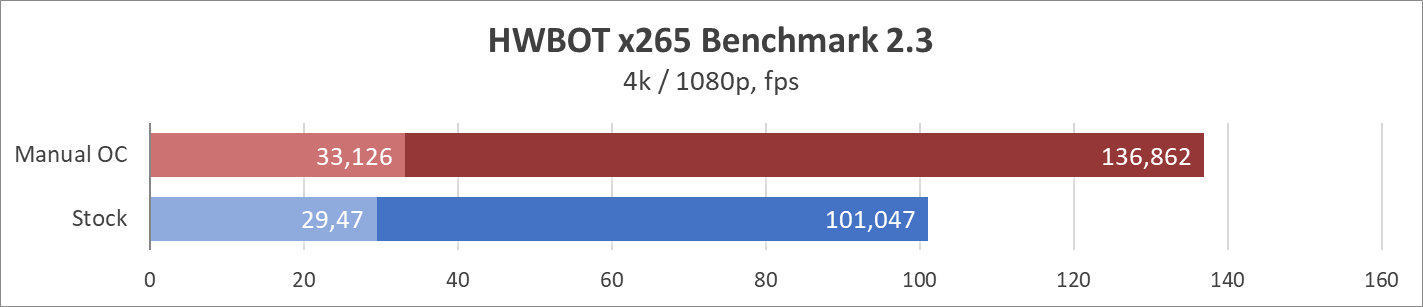

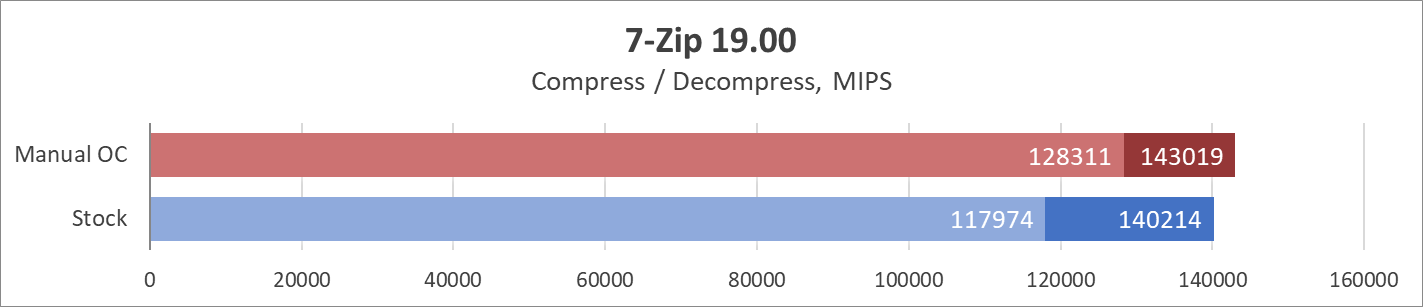

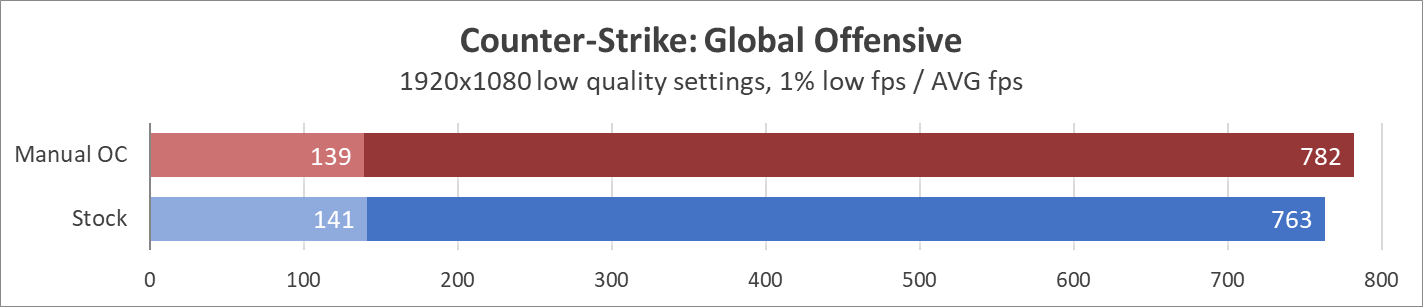

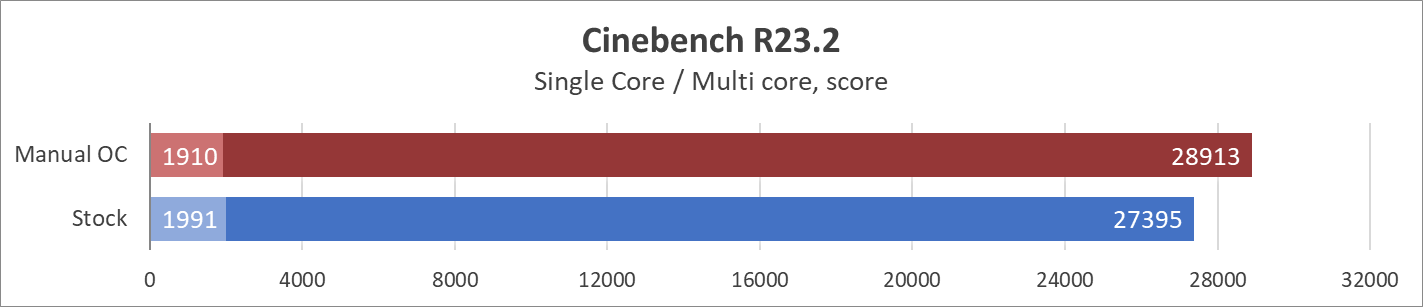

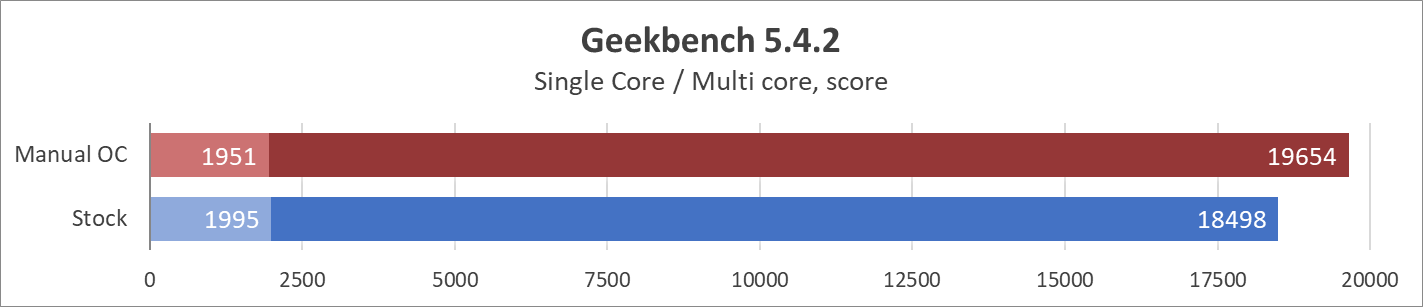

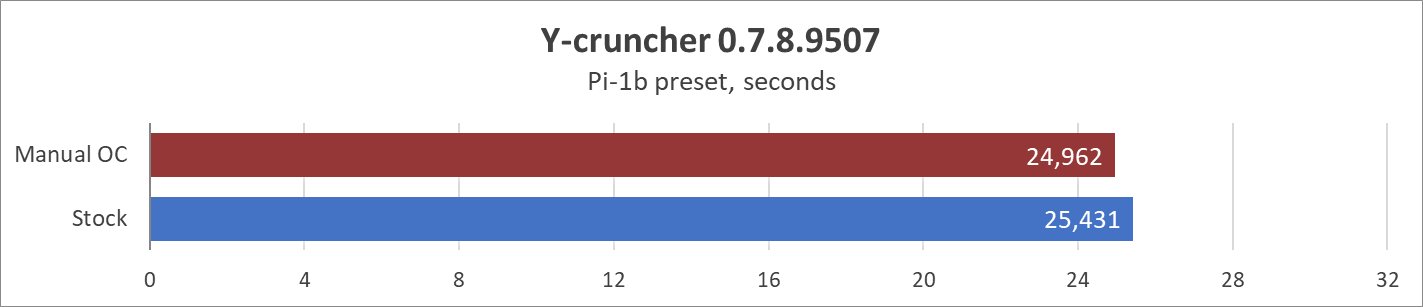

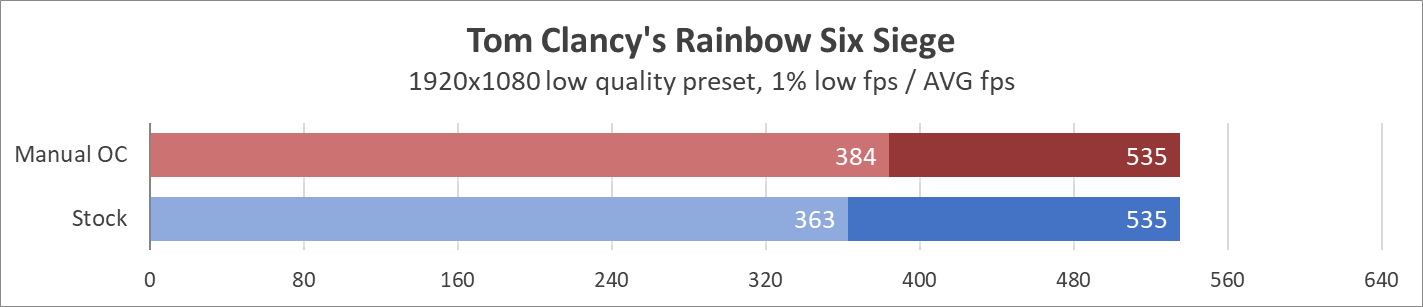

Из чего следует логичный вывод о том, что если плата выдержала такое, и все еще готова навалить сильнее, то более простые процессоры для нее вообще не проблема. Ну а теперь самое время показать какие показатели гарантирует материнская плата на заводских параметрах (установлен режим Boxed Cooler с включенным профилем XMP), а также ручном разгоне (его настройки уже указаны немного выше):
Итого над автоматикой полностью заводского режима в умелых руках можно добиться в среднем до ~9,5% роста производительности (в лучшем случае 30%, в худшем случае 0%), и это с флагманом линейки, который, чего скрывать, очень прожорлив и горяч. А значит с младших представителей Alder Lake наверняка получится выжать больше.
Выводы
Главный недостаток MSI MEG Z690 Unify — отсутствие видеовыхода для встроенной в процессор видеокарты, причем в модели прошлого поколения (MSI MEG Z590 Unify) оный присутствовал. Впрочем, многие не зачтут это в минус, например хозяева версии процессоров «F» без IGP.
Отсутствие на материнской плате «своего RGB» скорее дело вкуса, чем минус, но все же некоторые будут огорчены отсутствием иллюминации на текстолите материнской платы, современные тренды, что поделать, нужно учесть. Однако, ничто не мешает использовать 5/12 В колодки для подключения своих устройств, ведь функции синхронизации никуда не делись.
Еще один спорный момент — фирменное ПО, но это можно списать на сырость, ведь тестировался предпродажный экземпляр, наверняка все будет намного лучше после старта официальных продаж. Также хотелось бы возможность полностью отключить E-ядра, а не оставлять минимум одно активное ядро.
Теперь о положительном. Обвес материнской платы соответствует своему ценовому сегменту, две качественные сетевые карты, Wi-Fi 6 + Bluetooth, достойное аудио, богатые возможности организации системы накопителей M.2, а также отвода тепла. Качественное охлаждение ключевых компонентов и силовых узлов. Отдельно хочется отметить отличные возможности VRM. Плата не подведет даже при разгоне удачного экземпляра Core i9-12900K (однако еще не понятны критерии удачности такового), ведь в предельном разгоне плата была готова продвигаться дальше, а испытуемый процессор уже не мог, нужно было привлекать «фреонку» или жидкий азот на помощь. И даже к этому она готова, ведь инженеры MSI позаботились о наличии спец-режима LN2 для работы в отрицательных температурах.
В общем, MSI MEG Z690 Unify — весьма функциональная материнская плата с мощным силовым обвесом, которая, без преувеличения, готова ко всему и не подведет оверклокера-энтузиаста!
