«Рефреш» процессоров Raptor Lake показал нулевой прогресс в снижении энергопотребления и температур у новых моделей, а раз разработчик не заморачивался, то зачем заморачиваться пользователю? Вставил и забыл! Для желающих использовать этот принцип MSI имеет широкий ассортимент продуктов на базе чипсета Intel B760 в различных бюджетах. На этот раз оценим возможности серии MPG — этот обзор посвящен MSI B760M EDGE TI WIFI.
Характеристики
| Производитель | MSI |
|---|---|
| Модель и страница продукта | MPG B760M EDGE TI WIFI |
| Чипсет | Intel B760 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13 и 14 поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7800+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x4 — B760 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B760 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280, SATA support) — B760 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порт PS/2 | – |
| Порты USB | I/O-панель: 4 x USB 2.0, 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактные группы 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 6 x SATA 6 Гбит/с (B760) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Встроенный звук | Realtek ALC897 |
| S/PDIF | + |
| Сетевые возможности | 1 x Realtek RTL8125 (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 3 |
| TPM | + |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 244 |
| Дополнительные функции | Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, 6 Layer PCB with 2oz Thickened Copper, Lightning USB 20G, Memory Boost, Core Boost, Audio Boost |
| Стоимость, грн | н/д |
Комплект поставки
Материнская плата поставляется в небольшой коробке белого цвета с полиграфией.
На обратной стороне собраны ключевые особенности платы, детальные спецификации, структура I/O-панели, а также фото внешнего вида.
В коробке, кроме самой материнской платы, пользователь найдет:
- инструкцию и условия гарантии;
- комплект наклеек;
- EZ M.2 clip для крепления накопителя M.2;
- один черный SATA-кабель с металлической защелкой (угловой разъем);
- антенну Wi-Fi с платформой;
- кабель Front Panel.
Внешний вид
MPG B760M EDGE TI WIFI выполнена на текстолите черного цвета. В свою очередь гамма систем охлаждения — серебряно-белая. Есть интегрированная RGB-подсветка, а именно изображение дракона в зоне I/O. Кроме того, в наличии дополнительные коннекторы RGB_LED для расширения возможностей подсветки. Подсистема накопителей M.2 оснащена дополнительными радиаторами для улучшения температур SSD во время эксплуатации.
Вот так выглядит плата «без излишеств»:
Слоты оперативной памяти имеют защелки с одной стороны. VRM охлаждается двумя отдельными радиаторами, фиксация на болтах, контакт с силовыми элементами через термопрокладку. Один из радиаторов расширен до зоны I/O.
Чипсет охлаждается цельным радиатором. Контакт с кристаллом происходит через термопрокладку, фиксация на двух болтах по диагонали.
Вот так выглядят элементы системы охлаждения в разборе:
Используется преобразователь питающего напряжения, построенного по схеме 12+1+1. Процессорная группа управляется ШИМ-контроллером Renesas RAA 229132, сюда входят 13 силовых элементов (один из них предназначен интегрированной графике) Renesas RAA 220075R0, рассчитанные на 75 А. VCCIO снабжен силовым элементом Monolithic Power Systems MP87670, рассчитанным на 70 А, который управляется ШИМ-контроллером Monolithic Power Systems M2940A. Питание процессора подается через два коннектора EPS12V.
Пользователь может установить в материнскую плату до трех накопителей M.2, которые будут снабжены отводом тепла с помощью радиаторов. Процессорный M.2_1 оснащен механизмом фиксации Screwless M.2 Shield Frozr, позволяющим устанавливать и снимать накопитель голыми руками без инструмента. Схема подключения такова:
- M.2_1 поддерживает форм-факторы 2242/2260/2280, подключен к CPU;
- M.2_2 поддерживает форм-фактор 2260/2280, подключен к B760;
- M.2_3 поддерживает только форм-фактор 2280, подключен к B760, также имеется поддержка M.2 SATA.
Зона аудио отделена от основной части текстолита платы. Используется кодек Realtek ALC897. Проводная сеть 2.5G Ethernet реализована на контроллере Realtek RTL8125. Беспроводные Wi-Fi 6E и Bluetooth 5.3 работают на базе Intel AX211.
Батарейка CMOS находится слева от блока M.2-накопителей, она сохранит прямую доступность с использованием двухслотовых видеокарт. Более крупные решения доступ перекроют. Возле зоны I/O есть коннектор вентилятора.
Снизу слева можно найти: контактную группу JAUD1 (HD_AUDIO), коннектор JRGB1 (RGB 12V) и JARGB1 (RGB 5V), два коннектора вентиляторов, контактную группу Thunderbolt 4, две контактные группы USB 2.0, датчик открытия шасси JCI1, JBAT1 (CLEAR CMOS).
Внизу справа расположены два разъема SATA, контактная группа TPM, коннектор вентилятора и стандартная контактная группа FRONT_PANEL.
Под углом 90 градусов выведены еще четыре разъема SATA, а выше расположены контактные группы USB 3.2 Gen 2 и USB 3.2 Gen 1.
Сверху справа находятся еще два коннектора вентиляторов, разъем JARGB2 (RGB 5V) и диагностическая зона EZ Debug LED.
I/O-панель уже имеет установленную заглушку, кроме традиционного здесь присутствует кнопка Clear CMOS. Структура следующая:
- x4 USB 2.0;
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x3 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G LAN;
- x2 SMA (для подключения антенны Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Возможности UEFI

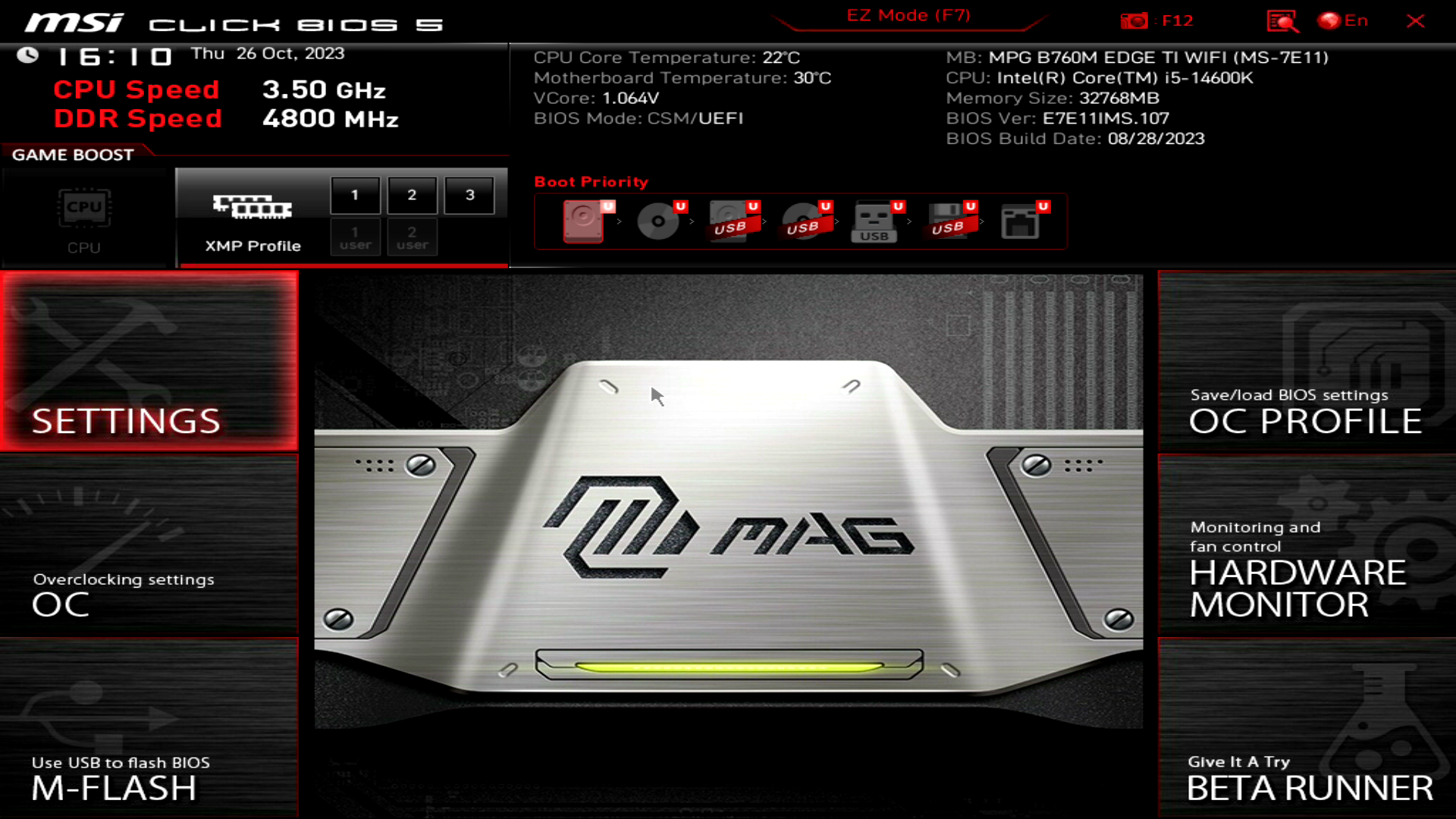

Материнская плата снабжена хорошо известным многим пользователям MSI Click BIOS 5. Есть два режима взаимодействия с интерфейсом, начнем с EZ Mode:

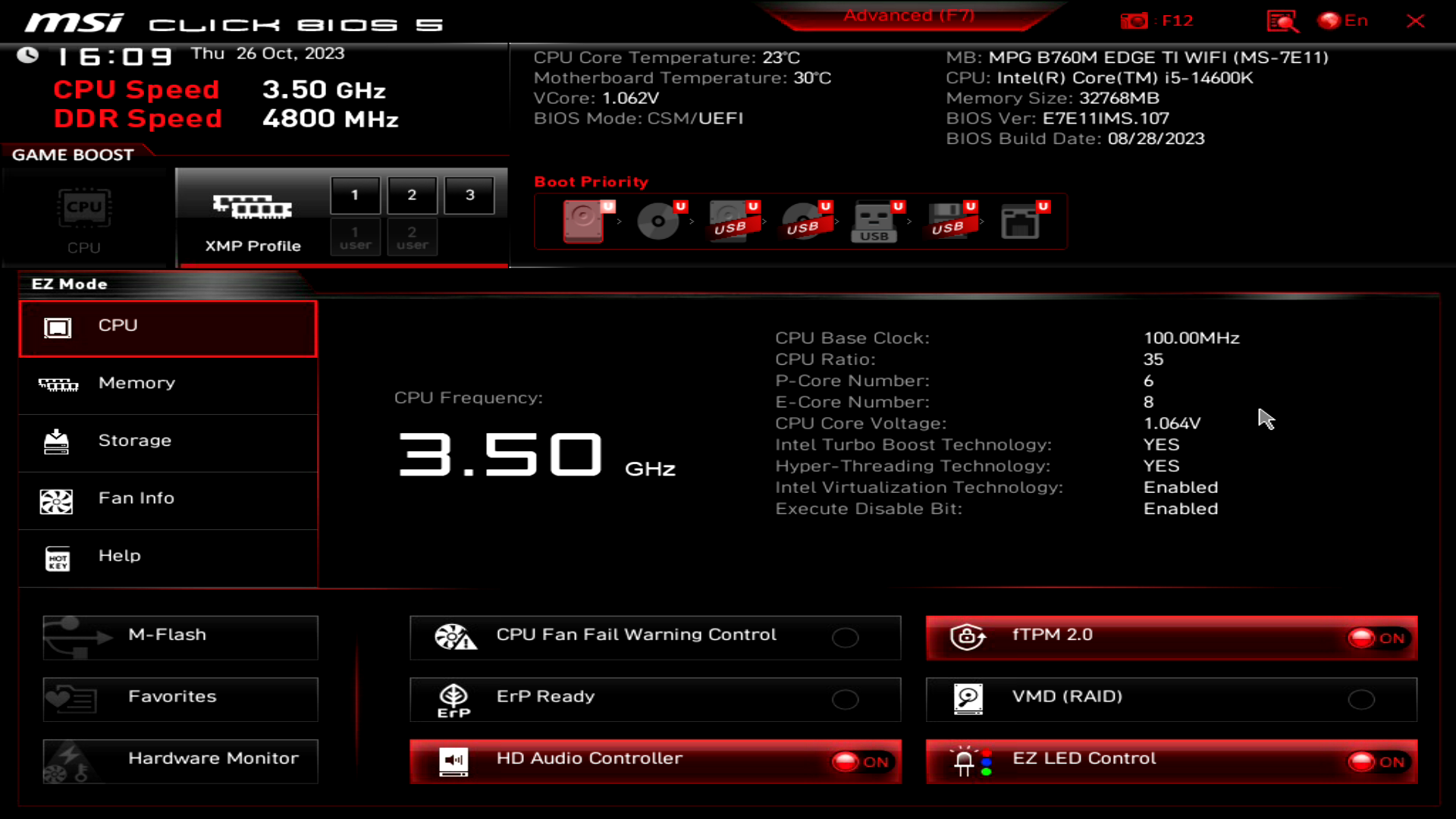

В нём пользователь может получить отчет по ключевым параметрам системы, найти нужную опцию поиском, выбрать системный язык, настроить кривую оборотов вентилятора, выставить XMP-профиль, настроить режим работы накопителей, RAID, приоритет загрузки.
Advanced Mode дает весь доступный контроль над всеми возможностями. Интерфейс поделен на шесть секций с соответствующими опциями.
Секция Settings позволяет работать с интегрированной видеокартой и контроллерами, а также устройствами материнской платы, включая доступность и линии интерфейсов. Еще откуда можно использовать функцию Secure Erase+.
Секция OC не очень функциональна в рамках чипсета B760. Запрещено работать с BCLK, не имеет функций non-K OC, и не разрешено утилизировать свободный множитель K-процессоров. Кроме того, отсутствует опция напряжения Override Mode для CPU, доступен только режим смещения на 0,3 В со знаками «+» и «–». С памятью можно работать без проблем.
Диапазоны значений собраны в таблицу ниже (множители исключены из списка, ведь напрямую зависят от установленного процессора):
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage Offset (V) | –0,3+0,3 | 0,01 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,005 |
| CPU VDDQ Voltage(V) | 0,005–2,5 | 0,005 |
| CPU VDD2 Voltage(V) | 0,85–2,2 | 0,01 |
| CPU 1.05 Voltage | 0,6–2,0 | 0,01 |
| CPU AUX Voltage | 1,4–2,3 | 0,01 |
| DRAM Frequency (MHz) | 1200–10133 | 66–200 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секция M-Flash переводит материнскую плату в специальный режим для обновления прошивки.
В секции OC Profile пользователь может сохранять настройки как во внутреннюю память (имеется лимит названия профиля по количеству символов), так и импортировать/экспортировать параметры с внешних накопителей.
Секция Hardware Monitor — это то же меню управления вентиляторами, что было продемонстрировано в режиме EZ Mode в этой статье.
Секция Beta Runner позволяет запустить самодиагностику накопителя, а также управлять SR-IOV и DTM.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling) |
| Дополнительное | Realtek Audio Control |
Комплектация не предусматривает накопитель с программным обеспечением и драйверами, поэтому пользователю придется заранее подготовить все необходимое для себя.
MSI Center — это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Он может быть простым средством мониторинга системы и материнской платы, но, если необходимо, превратится в функциональный программный комплекс с богатыми возможностями.
ПО Realtek выполнено в стиле MSI, отсюда можно управлять аудиокодеком.
Стенд для тестирования
Тестирование происходило со следующими комплектующими:
- процессор: Intel Core i5-14600K;
- система охлаждения: контур СВО с чилером;
- материнская плата: MSI MPG B760 EDGE TI WIFI (UEFI E7E11IMS.107);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.2428), актуальны обновления на момент середины октября 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
Методика тестирования
Типичные настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях материнской платы), а также режим поведения автоматики — Water Cooler. Управление оборотами вентилятора при заводских настройках — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора происходило через прямое измерение EPS12V с помощью ElmorLabs PMD (режим Averaging 119ms — 4096 samples). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тестом являлся забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в них происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование
С BCLK играть невозможно, статические 100 МГц.

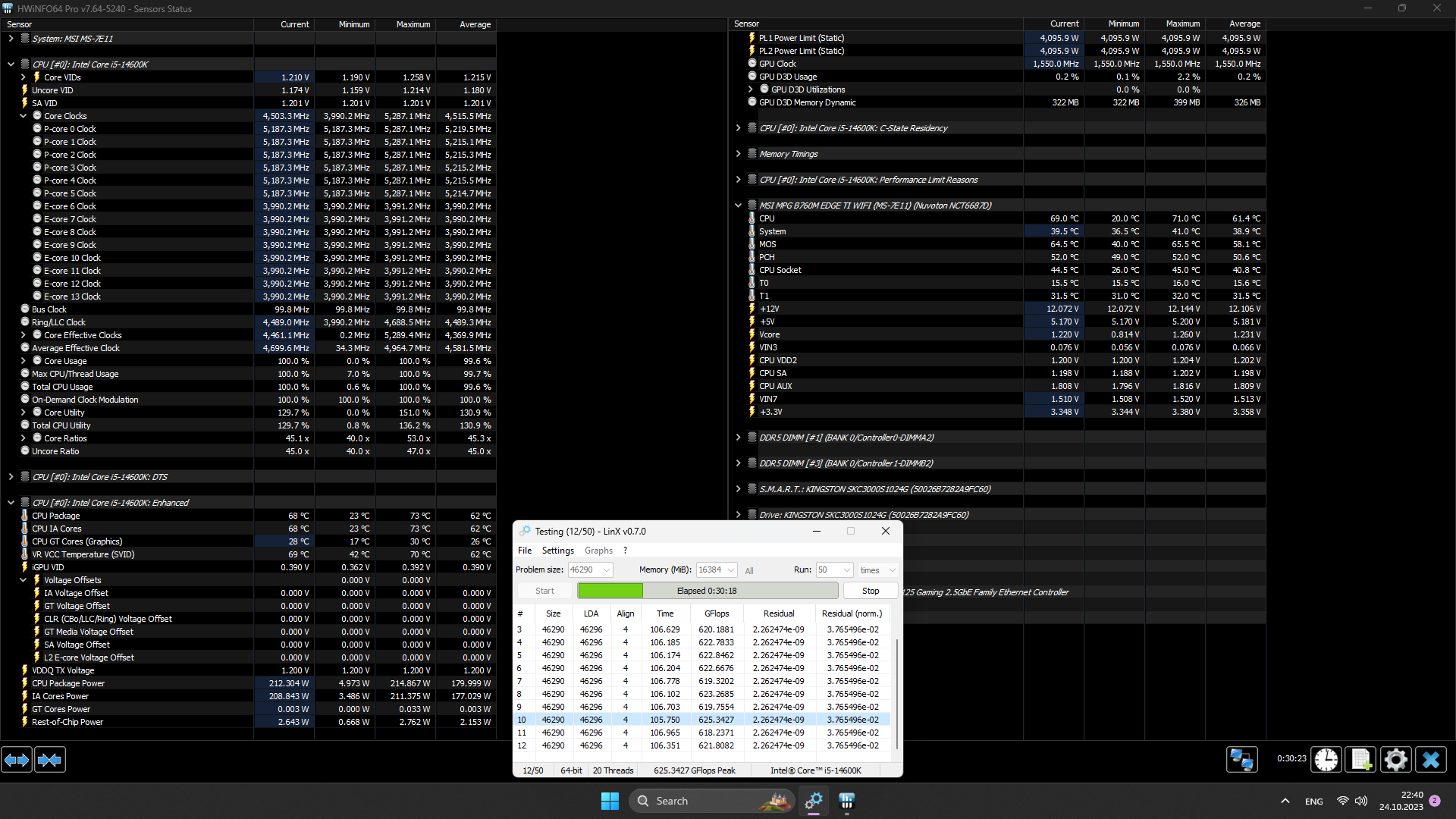

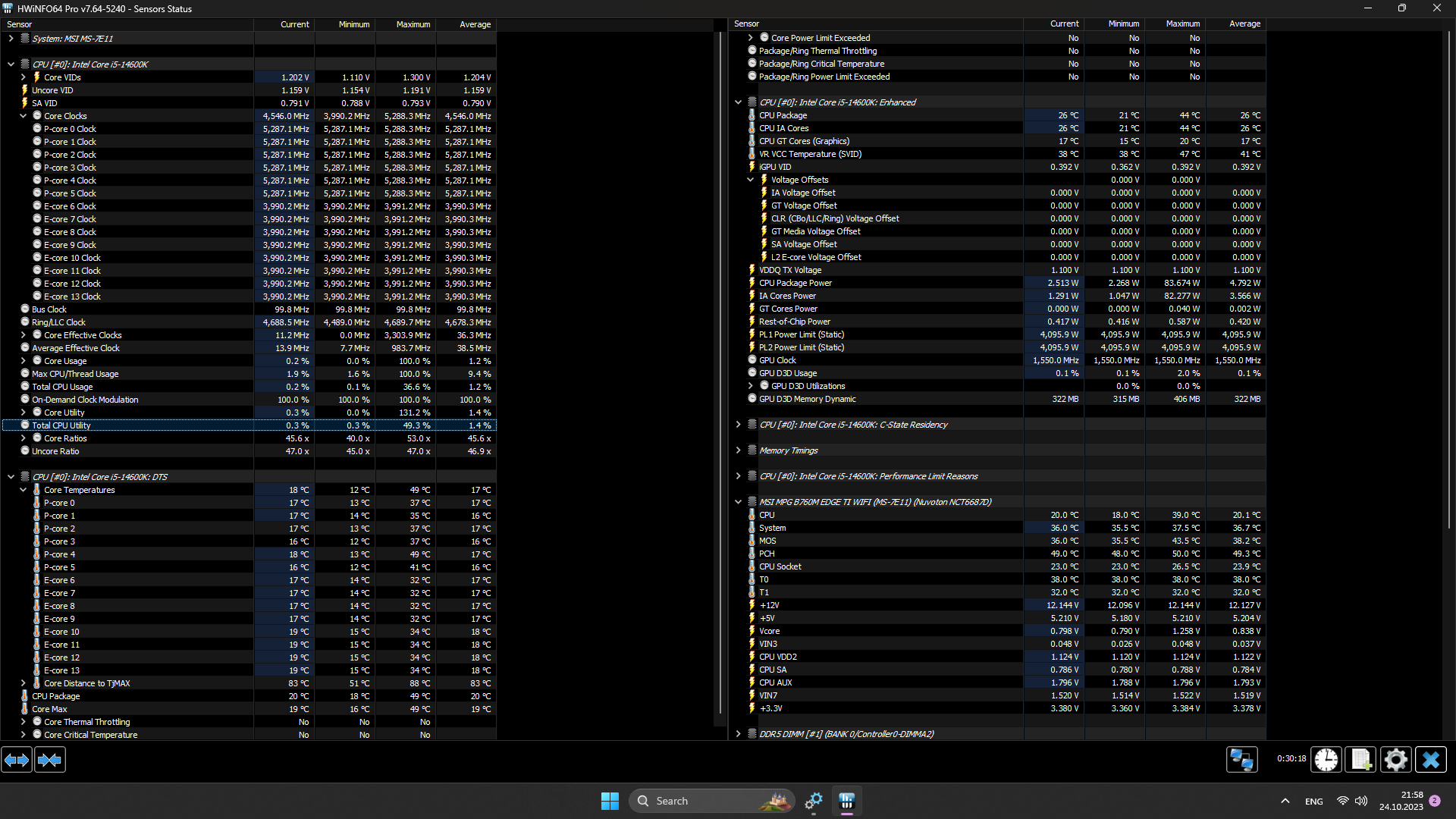

Показатели материнской платы в простое:
В режиме нагрузки типового профиля материнская плата обеспечивает работу P-cores на средней тактовой частоте 5215 МГц, E-cores работали на частоте 3990 МГц.
В гейминге частоты немного выше, а именно 5287 МГц для P-cores (E-cores остались без изменений).

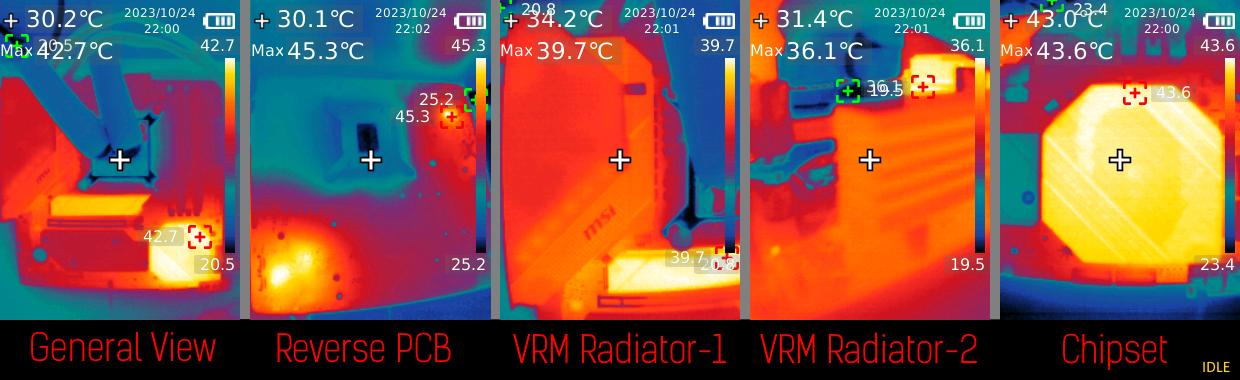

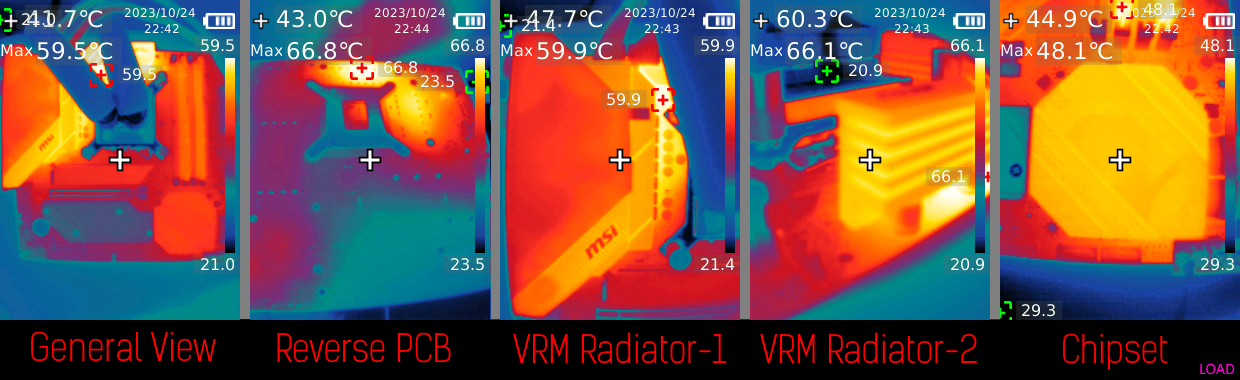

Посмотрим на термофото, порядок следующий: простой, нагрузка.

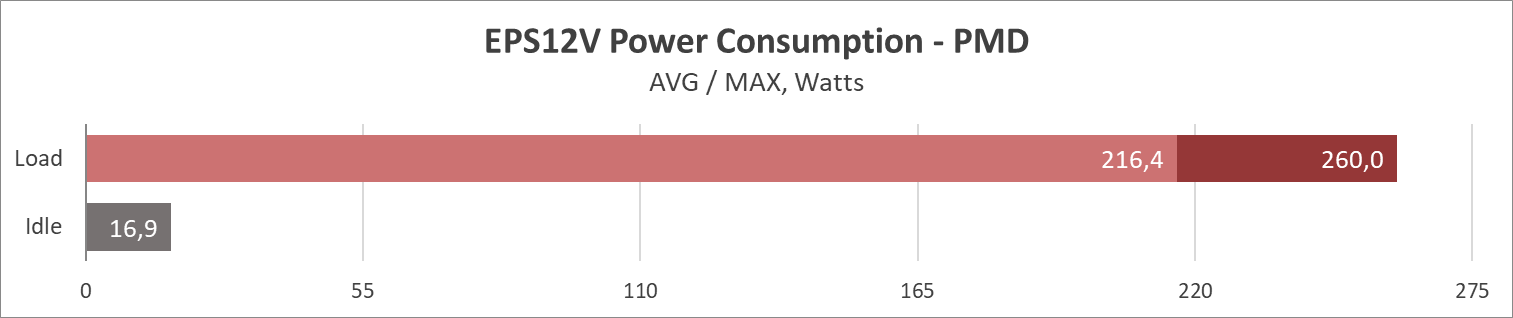

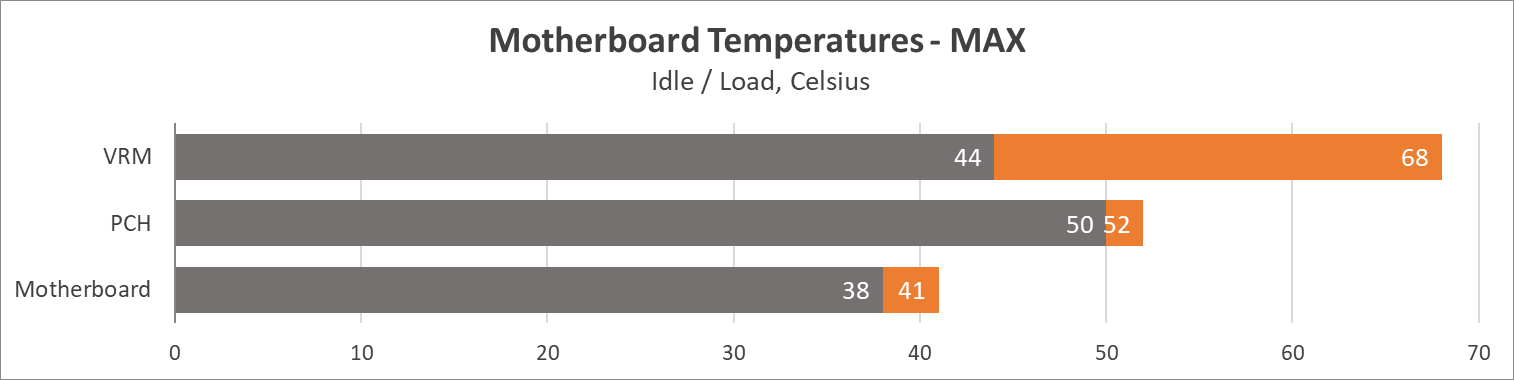

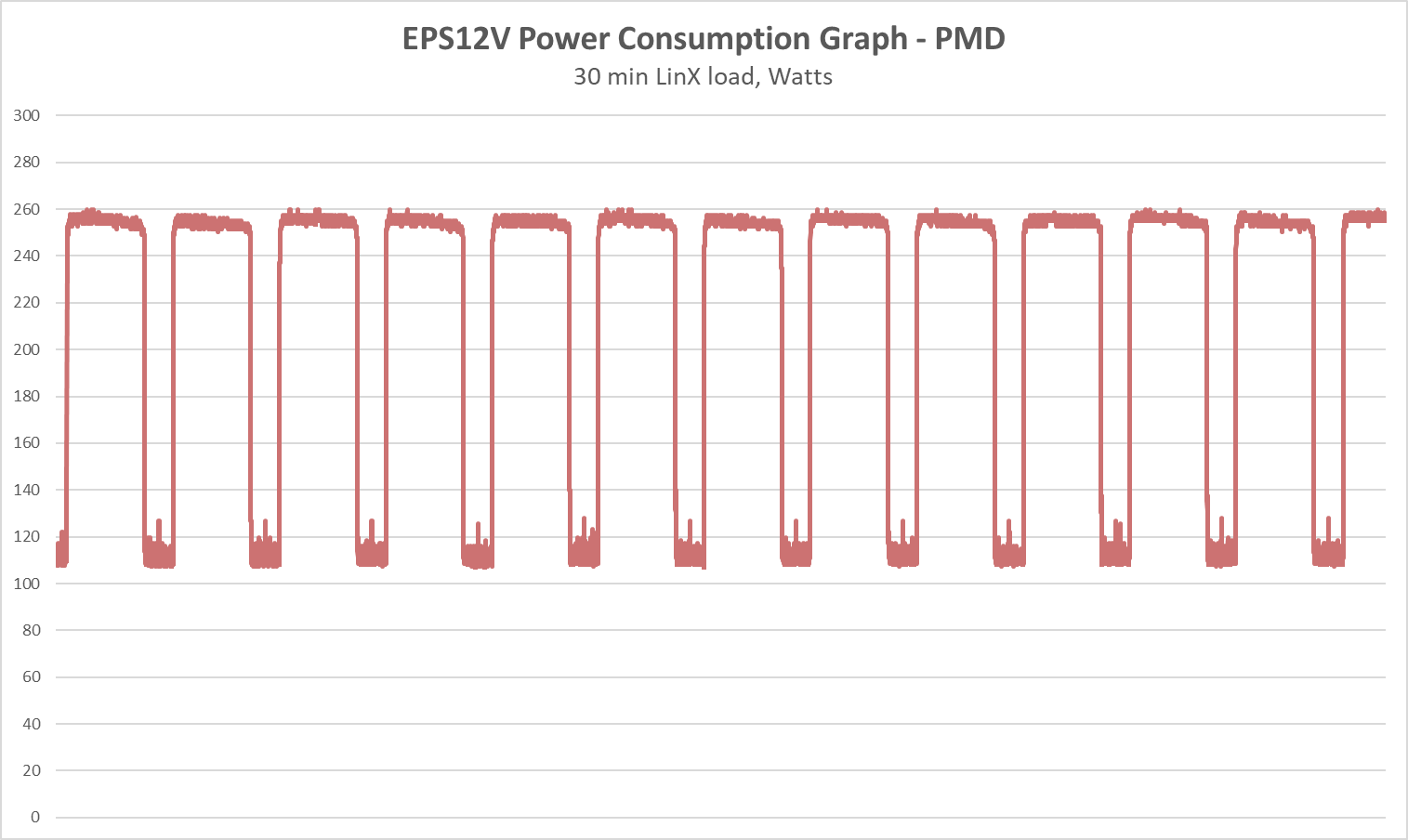

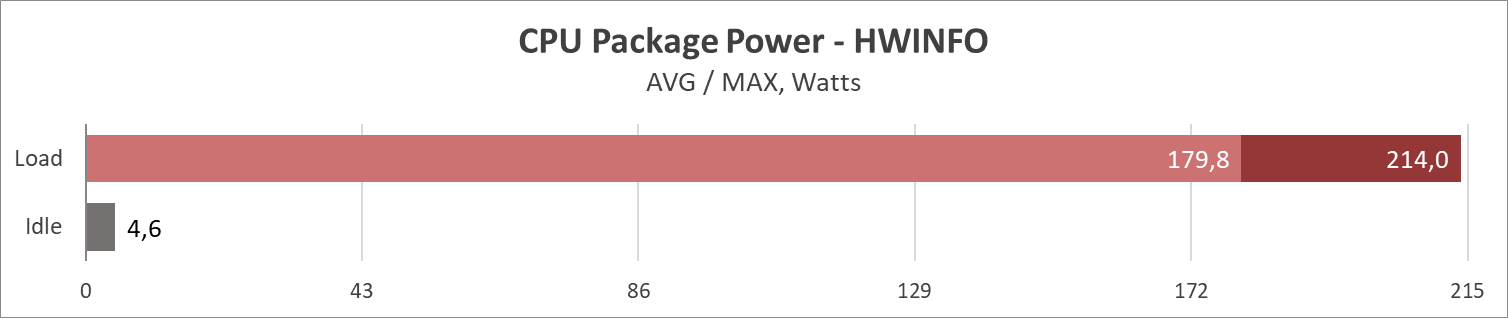

Отличный температурный режим, как для своего класса. Теперь посмотрим на графики энергопотребления и температур:

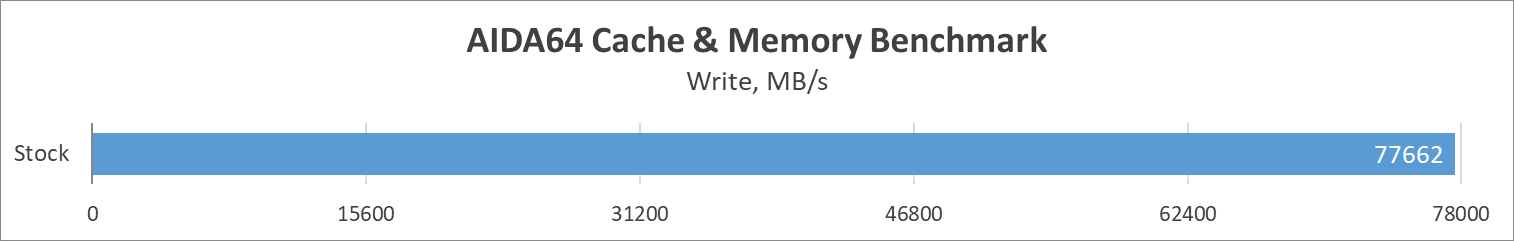

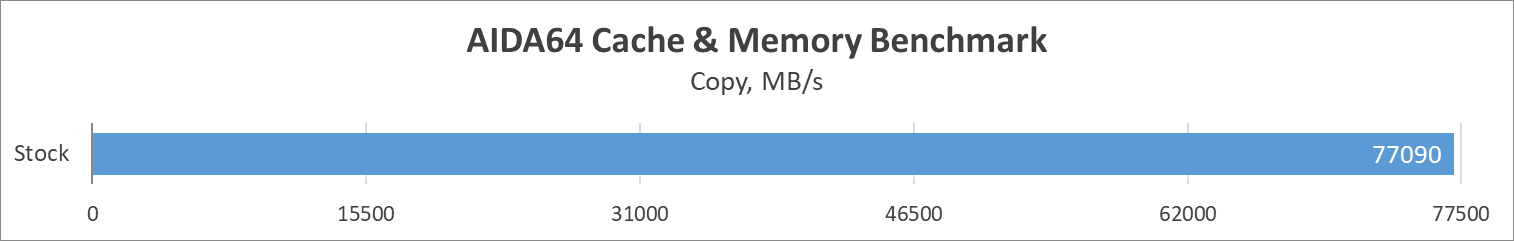

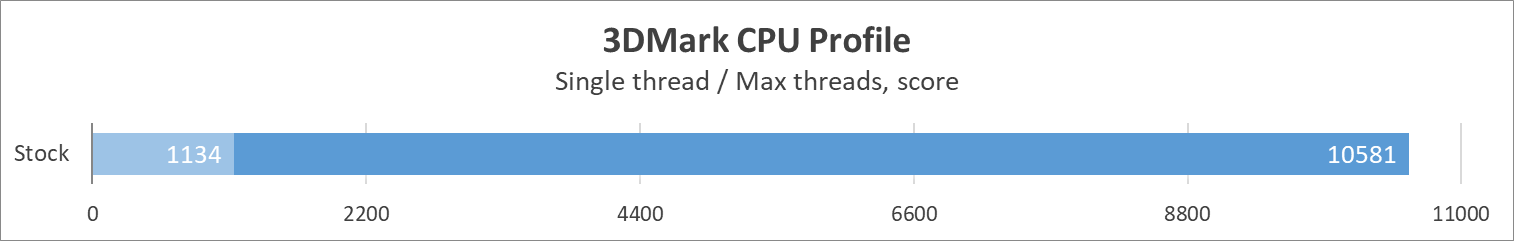

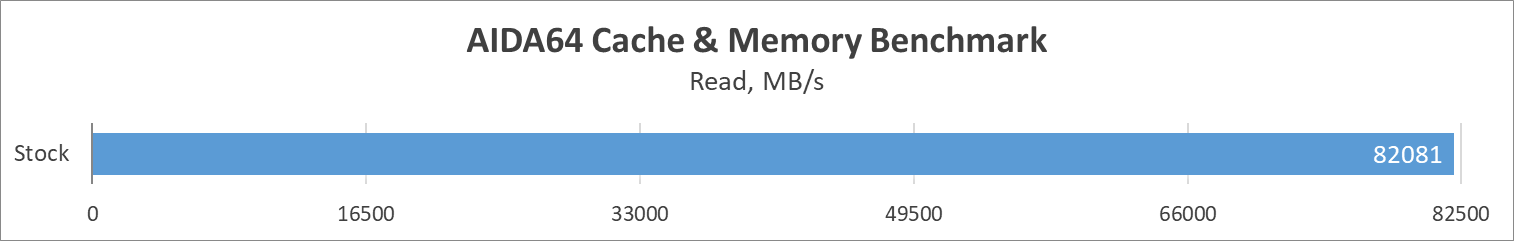

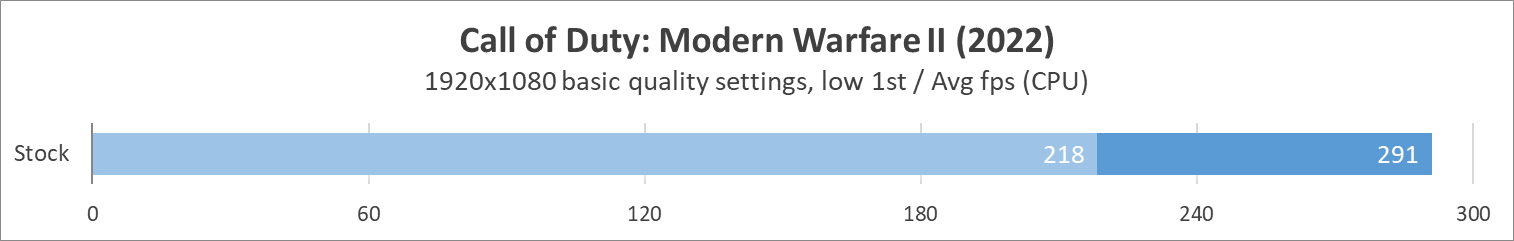

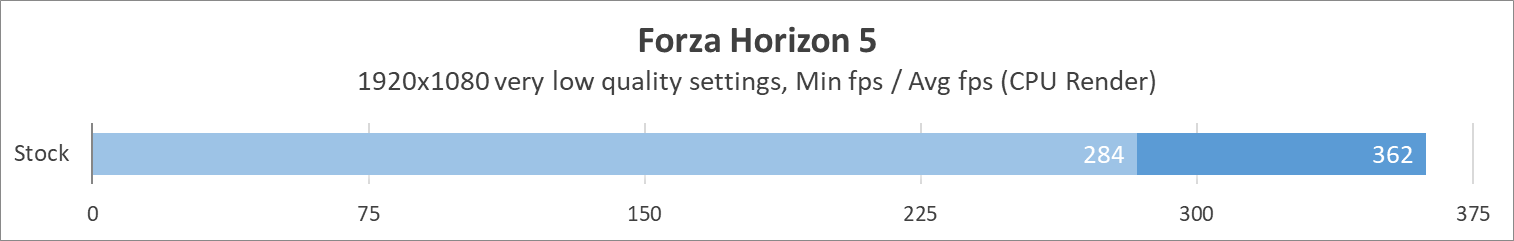

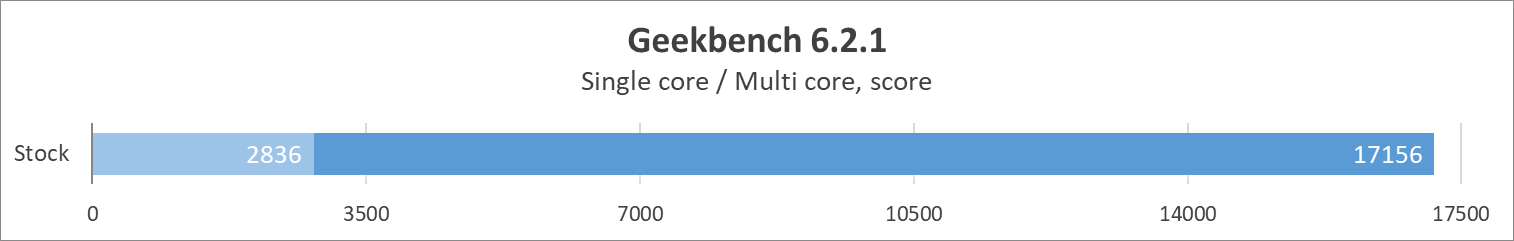

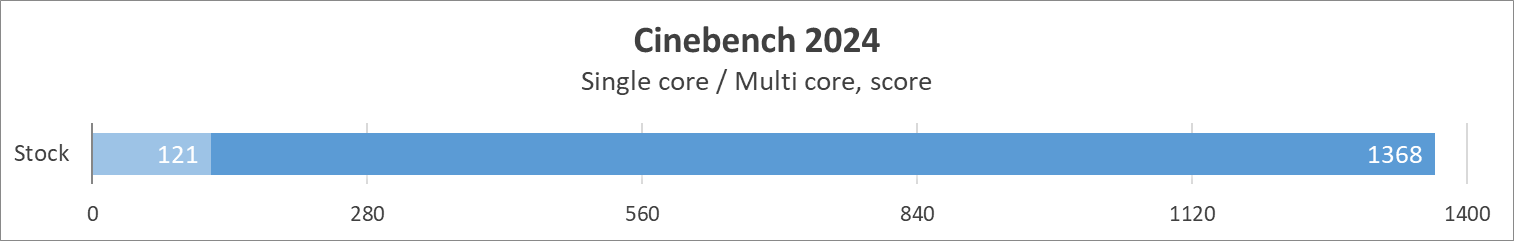

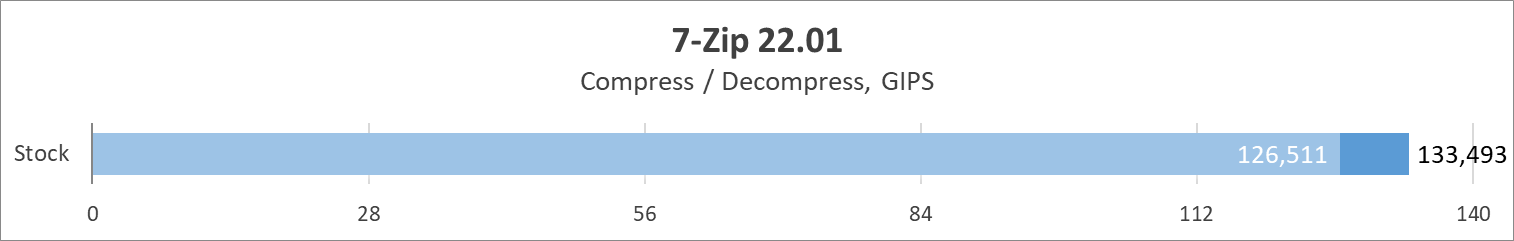

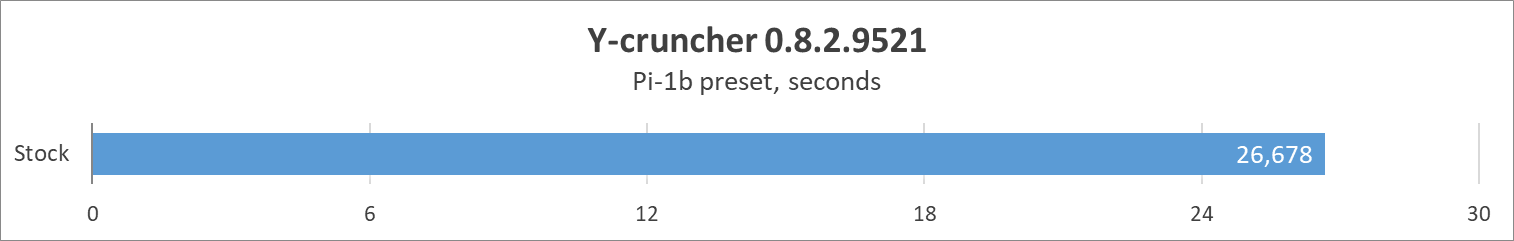

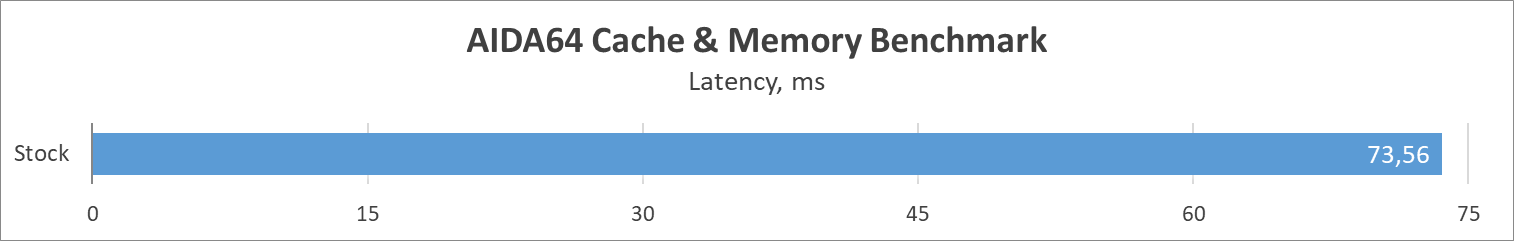

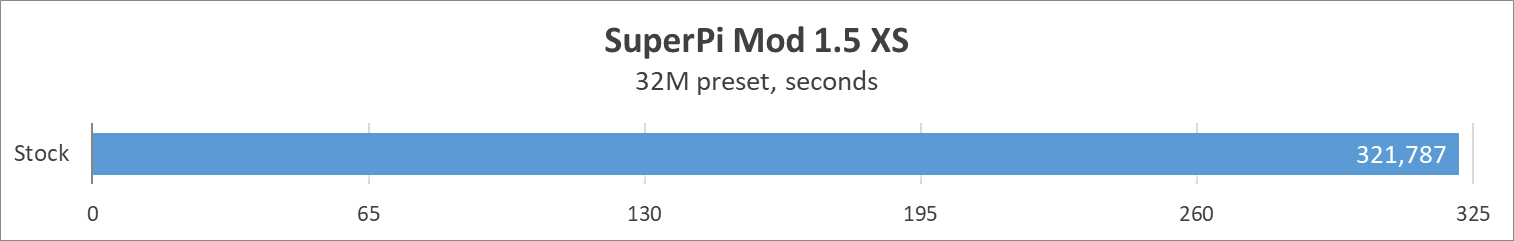

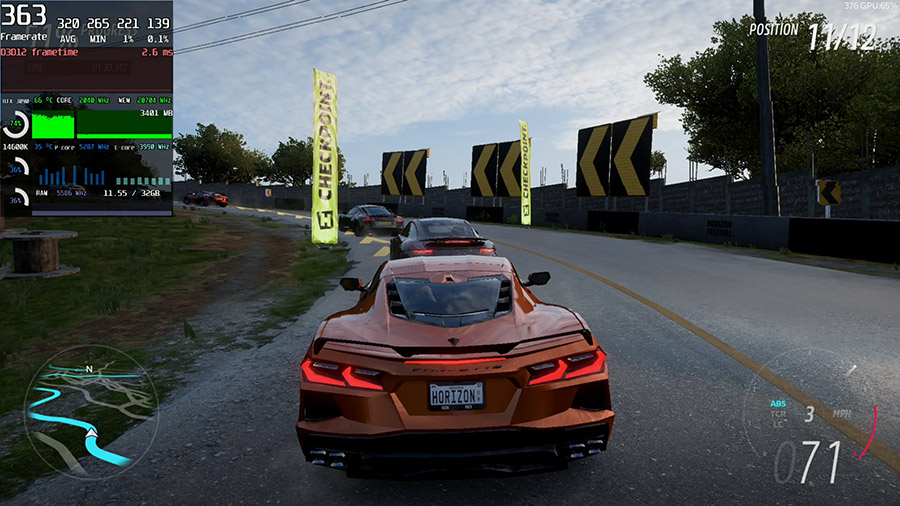

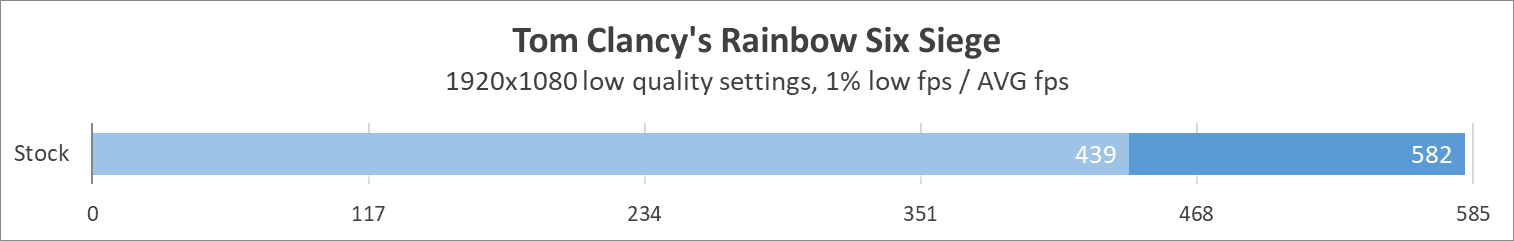

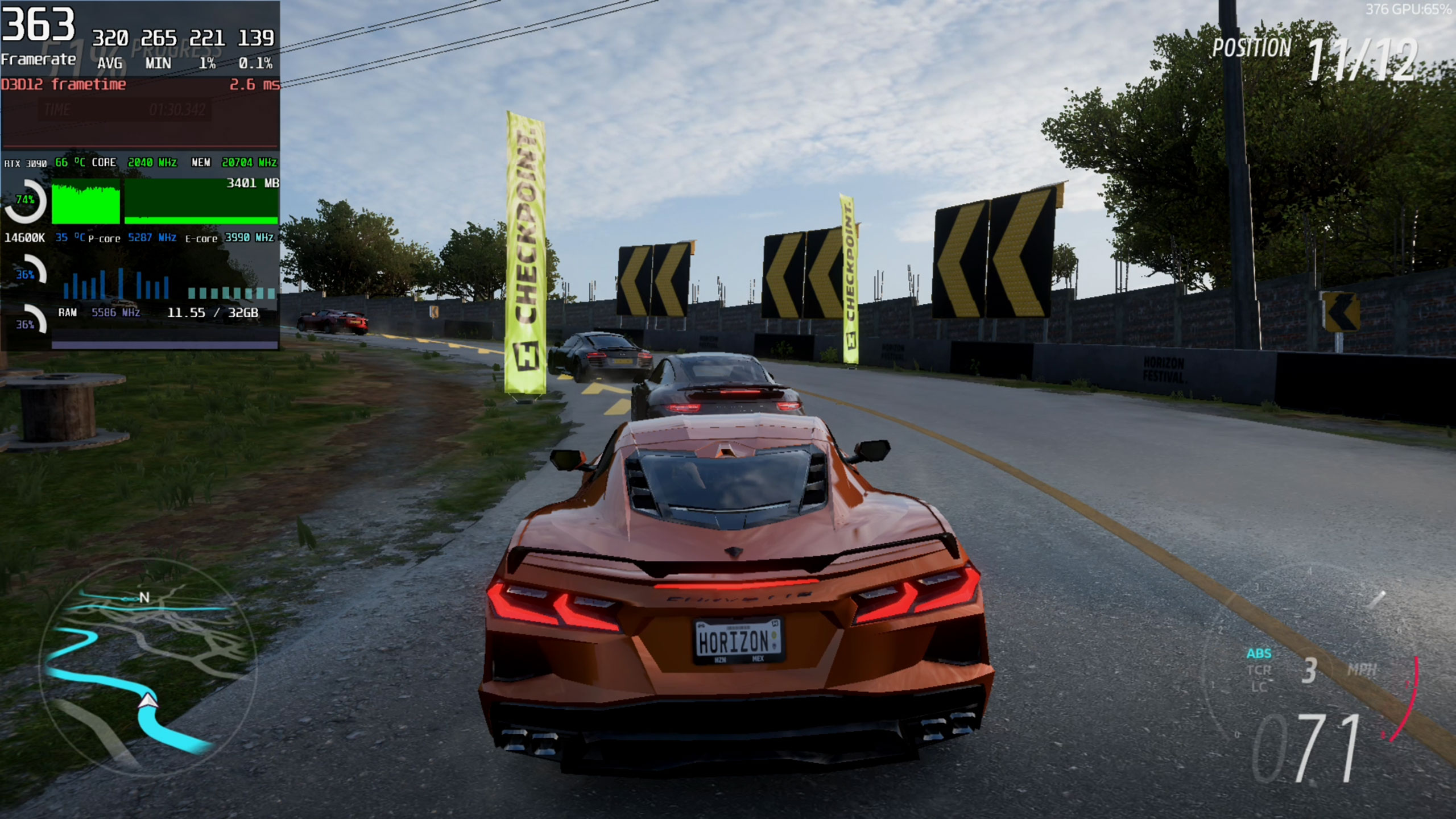

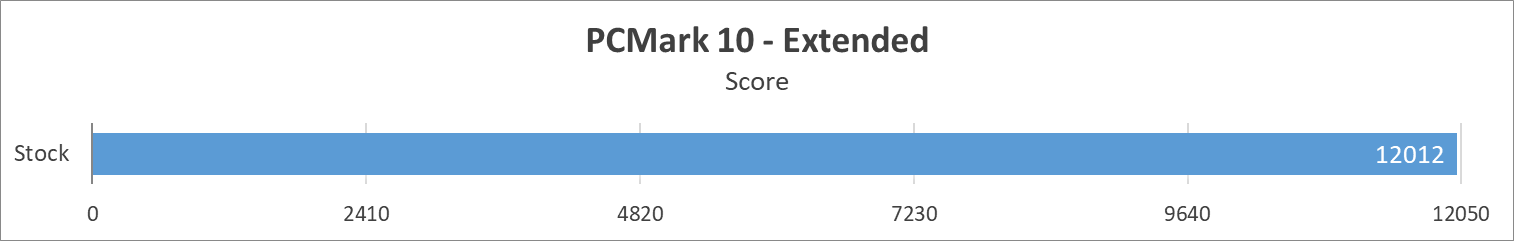

Тоже хорошие показатели для режима «вставил и забыл». Перейдем к бенчмаркингу и геймингу:
Выводы
Материнская плата MSI MPG B760M EDGE TI WIFI — это отличный представитель основ современных, сбалансированных, практических сборок. Пользователь располагает всем необходимым, быстрым интерфейсом PCI-E 5.0, USB 3.2 Gen 2, мощными сетевыми возможностями 2.5G Ethernet и Wi-Fi 6E, технической возможностью установить три M.2-накопителя. Любители сборок в светлых тонах также оценят дизайн продукта.
Вряд ли ей удастся выдержать новых обжор Core i7-14700K и Core i9-14900K, но мало кто в здравом уме будет миксовать их с текущей материнской платой. VRM обеспечивает беспроблемную работу Intel Core i5-14600K в турбо-режиме, а большего от этой платы и не требуется.
