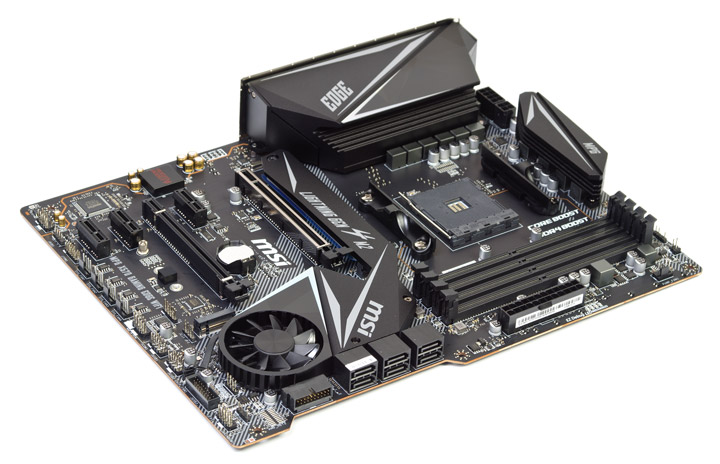

Линейку наиболее доступных плат MSI с хабом AMD X570 возглавляет нынешняя испытуемая, ключевым узлом для условного объединения в единый ряд можно называть VRM. На первый взгляд, он не имеет вожделенного «запаса» прочности, но для владельцев актуальных процессоров AMD Matisse это может и не понадобиться. Рассмотрим внимательнее поведение этого узла в ходе тестирования. Здесь также есть предустановленный адаптер беспроводных сетей, многоцветная иллюминация и комбинированный охладитель для хаба и верхнего слота M.2, словом, ряд особенностей не позволяет называть устройство наиболее простым на рынке, ниша заполнена его производными.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/01-msi-mpg-x570-gaming-edge-wifi.jpg)
Модель причислена к подсемейству игровых плат MPG (MSI Performace Gaming) — рассчитывать можно на старший кодек от Realtek (ALC1220). Отличие от ближайших конкурентов заключается в подходе к охлаждению X570 — вентилятор большой, он смещён к нижней грани устройства, позволяя избежать конфликта с видеокартами. Детальнее обо всём речь пойдёт ниже, предлагаю сперва изучить перечень возможностей по сводной таблице:
Модель | MSI MPG X570 Gaming Edge WiFi (MS-7C37 VER:1.3) |
---|---|
Официальная страница продукта в Сети | msi.com |
Чипсет | AMD X570 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9 |
Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 1866/2133/2400/2667/2800/2933/3000/3066/3200 — JEDEC 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400 — A-XMP (OC) |
Слоты PCI-E | 1 x PCI Express 4.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 4.0 x16 (x4) 3 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — Ryzen 2nd Gen CPU 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — X570 |
Встроенное видеоядро (в APU) | Radeon Series: Vega 11, Vega 8 |
Видеоразъёмы | HDMI 1.4 |
Количество подключаемых вентиляторов | 6x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.2 Gen2 (2 разъёма на задней панели (1x C), Ryzen 3rd Gen CPU) 2 х 3.2 Gen1 (2 разъёма на задней панели (1x C), Ryzen 2nd Gen CPU) 2 х 3.2 Gen1 (2 разъёма на задней панели, CPU) 2 х 3.2 Gen2 (2 разъёма на задней панели, X570) 4 х 3.2 Gen1 (разъёмов на задней панели нет, X570) 6 x 2.0 (2 разъёма на задней панели, X570) |
VR Ready | + |
Serial ATA | 2 x SATA 6 Гбит/с (ASM1061) 4 x SATA 6 Гбит/с (X570) |
RAID | 0, 1, 10 (X570) |
Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Realtek 8111H (Gigabit Ethernet) Intel Dual Band Wireless-AC 3168 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
COM | 1 (внутренний) |
LED Addressable Header | 2x Rainbow |
LED RGB Header | 2 |
TPM | 1x SPI (12 pin), 1x LPC (14 pin) |
UEFI | UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ) |
Форм-фактор | ATX |
Размеры, мм | 304 x 243 |
Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), Flash BIOS Button, поддержка AMD 2-Way CrossFireX |
Цена в рознице, $ | 226 |
Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.
Упаковка и комплектация
Коробка средних размеров с весьма красочным оформлением, под стать названию самой модели.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/02-msi-mpg-x570-gaming-edge-wifi.jpg)
Тыльная сторона поведает о немалом количестве технических нюансов. Там есть: фото устройства, небольшая таблица с ключевыми возможностями, схематическое изображение задней панели с портами ввода-вывода.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/03-msi-mpg-x570-gaming-edge-wifi.jpg)

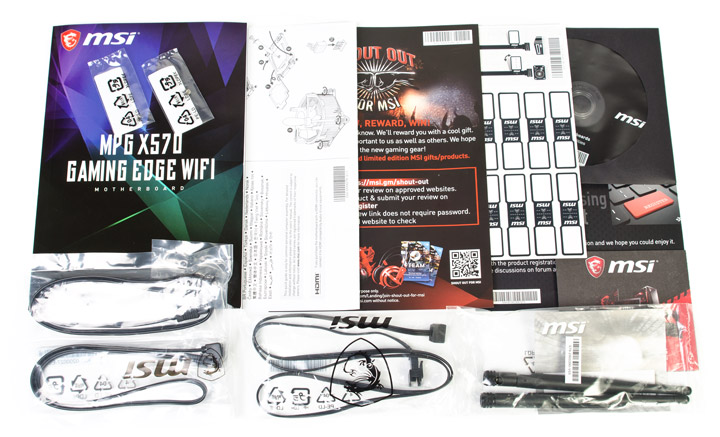

За поддоном с платой в коробке уложен комплект аксессуаров. Состав такой:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- промо-флаер акции MSI Shout Out;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- диск с драйверами и фирменным ПО;
- карточка регистрации покупателя;
- небольшой рекламный буклет с продукцией MSI;
- наклейка с логотипом MSI Gaming Series (на фото не показана);
- пара крепёжных винтов для устройств формата M.2
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения светодиодной ленты (под тип WS2812B);
- две компактные внешние антенны с возможностью фиксации в трёх положениях.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/04-msi-mpg-x570-gaming-edge-wifi.jpg)
Внешний вид
Размеры платы соответствуют формату ATX, имеется девять отверстий для проведения монтажа в корпусе ПК. Центральное изначально прикрыто охладителем, потому удачной идеей будет стойка с направляющим штырём в этом месте. На поверхности нет кнопок, переключателей состояний, точек для замеров напряжений или ещё каких-то «избыточных» вещей, которые в собранном ПК использоваться вряд ли будут.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/05-msi-mpg-x570-gaming-edge-wifi.jpg)

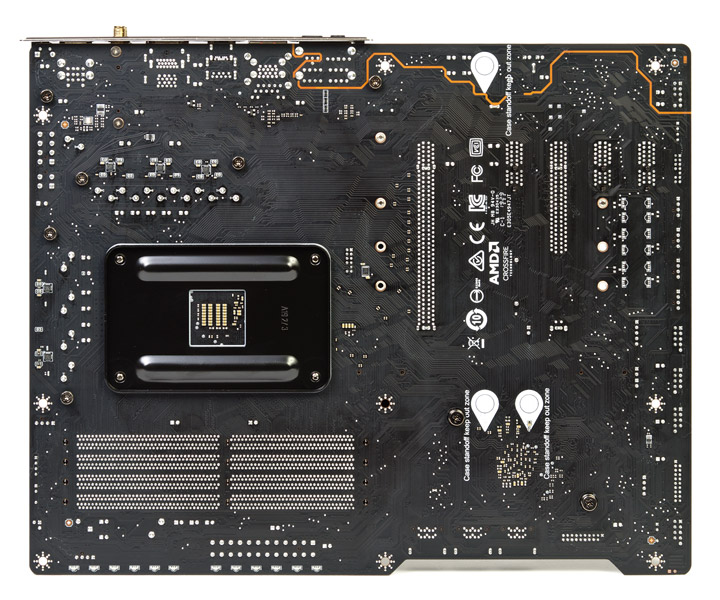

Все навесные конструкции используют винтовой тип крепления. Разработчики обозначили потенциально опасные места белой краской, чтобы избежать повреждения устройства в процессе сборки системы.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/06-msi-mpg-x570-gaming-edge-wifi.jpg)

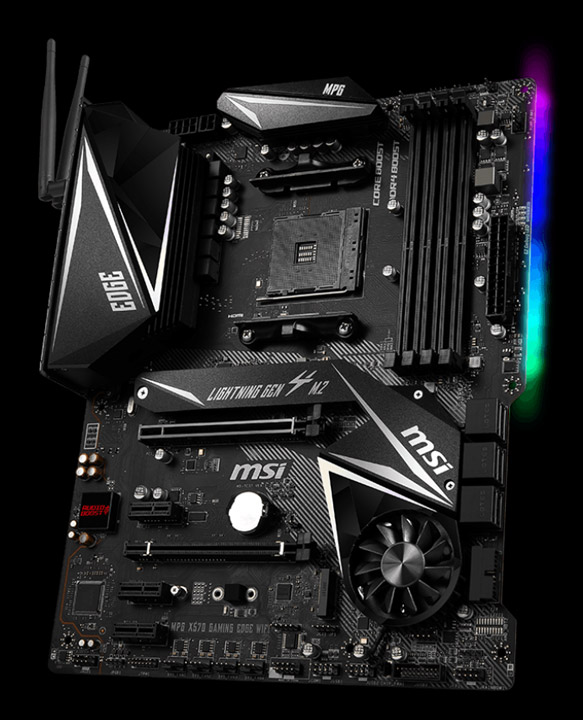

Многоцветные светодиоды распаяны у правого борта в области главного гнезда питания. Это единственное место с предустановленной подсветкой. На части радиаторов наклеены участки плёнки со светоотражающим эффектом.
Верхний выпускной воздушный канал охладителя хаба прикрыт частью от радиатора для SSD.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/08-msi-mpg-x570-gaming-edge-wifi.jpg)

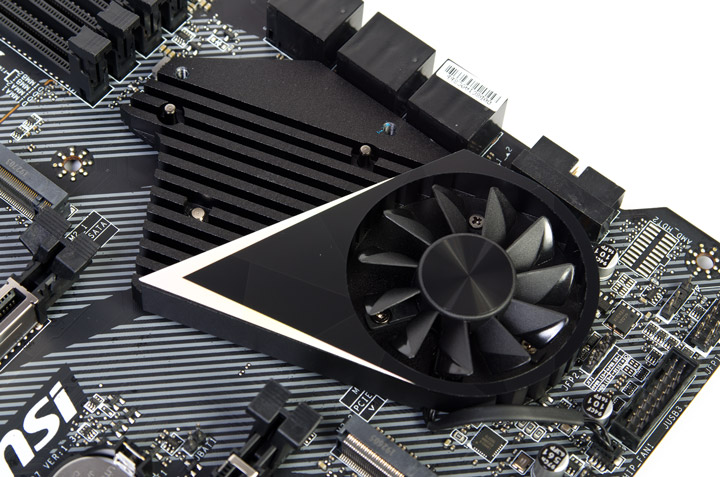

Часть воздуха ещё будет проходить через небольшое выпускное отверстие (к поверхности платы). Для удобства сборки из пары элементов предусмотрели два направляющих штырька, как раз рядом с ними находится пара отверстий для винтиков.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/09-msi-mpg-x570-gaming-edge-wifi.jpg)

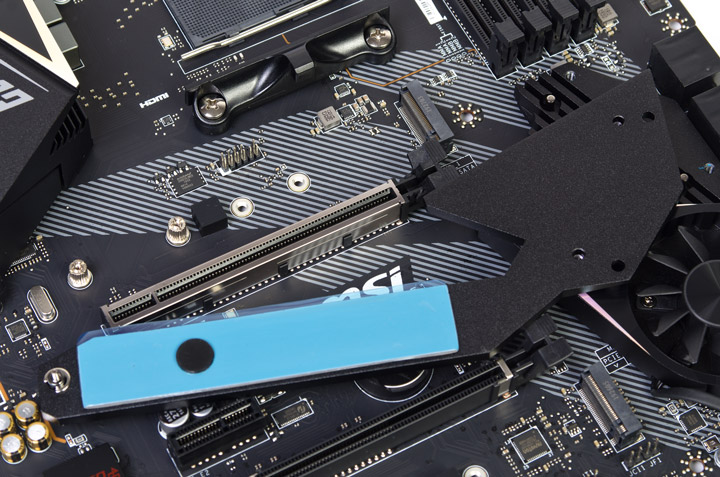

Верхнее посадочное место под устройства M.2 не имеет ограничений по их длине. Сюда подведены линии PCI-E от процессора самого последнего, четвёртого поколения. На радиаторе преднанесена немалая по площади термопрокладка.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/10-msi-mpg-x570-gaming-edge-wifi.jpg)

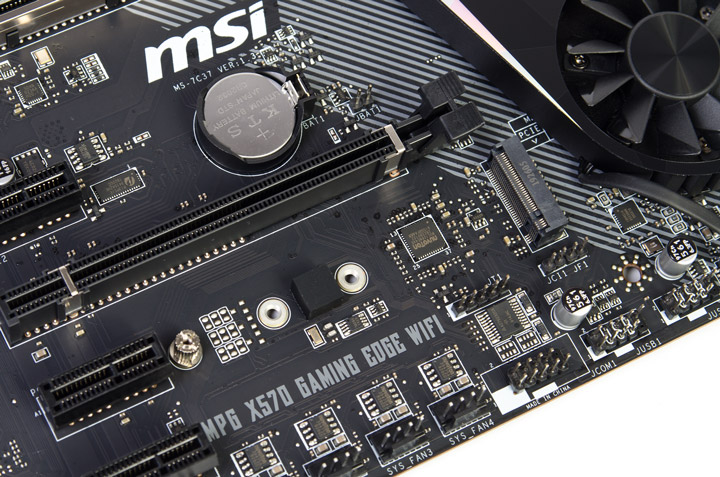

Нижнее гнездо под SSD типа M.2 предусматривает монтаж изделий длиной до восьми сантиметров. Связь будет проходить с хабом, выполнена реализация интерфейса SATA и подведены линии PCI-E третьего поколения.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/11-msi-mpg-x570-gaming-edge-wifi.jpg)

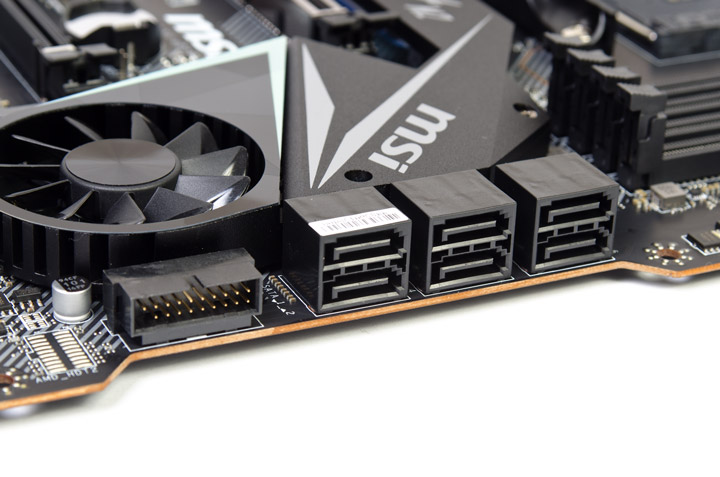

Шесть выходов SATA продольного исполнения не так просты. Первое и второе работают через добавочный контроллер от ASMedia, удивительно, почему именно они выбраны инженерами как приоритетные. Таким образом, оставшиеся четыре сообщаются с AMD X570 и лишь там возможна организация массивов RAID.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/12-msi-mpg-x570-gaming-edge-wifi.jpg)

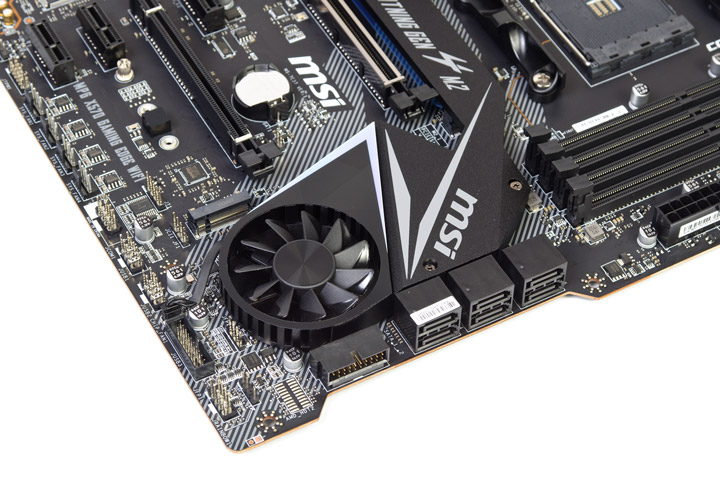

Под корпусное гнездо USB симметричного типа соответствующей площадки не предусмотрено. Есть четыре более традиционные: пара версии 2.0 и ещё пара 3.2 Gen1, одна из них — поперечного типа.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/13-msi-mpg-x570-gaming-edge-wifi.jpg)

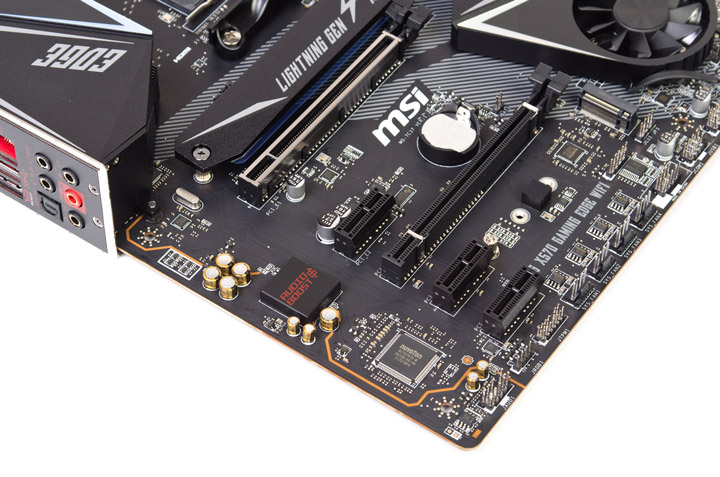

Шестнадцать линий PCI-E от процессора подведены к верхнему экранированному слоту, остальные связаны с хабом.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/14-msi-mpg-x570-gaming-edge-wifi.jpg)

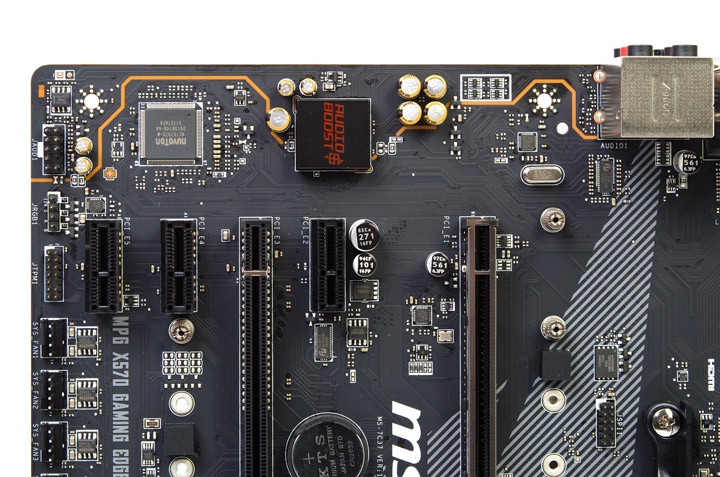

Звуковой кодек экранирован, его сопровождает группа специализированных конденсаторов, есть также один операционный усилитель.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/15-msi-mpg-x570-gaming-edge-wifi.jpg)

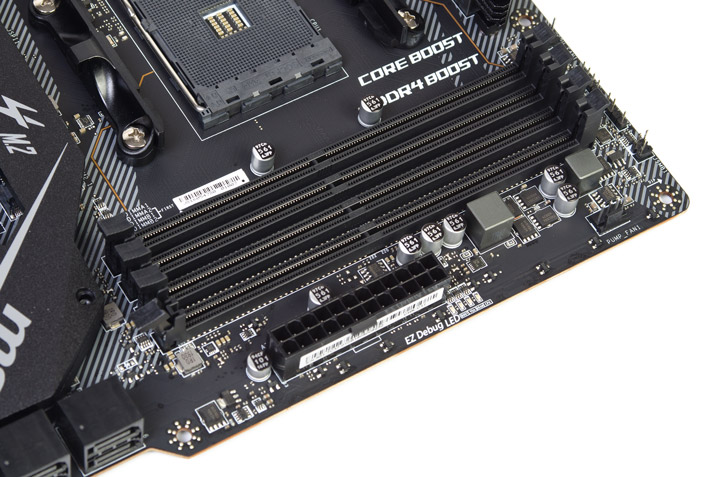

Если долгие годы были привычны слоты под модули памяти с заглушенным нижним бортом, то теперь мода меняется — глухой частью оказалась верхняя! Видимо, поступили жалобы от владельцев тесных корпусов, где материнская плата устанавливается очень близко к верхней стенке, либо к элементам системы, закреплённых там. Близь гнезда питания на 24 контакта четырьмя красными светодиодами набран диагностический комплекс EZ Debug LED.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/16-msi-mpg-x570-gaming-edge-wifi.jpg)

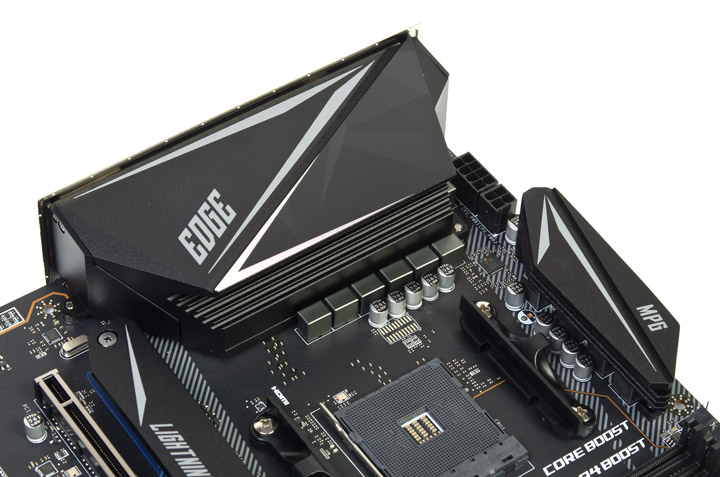

Высота предустановленных охладителей у сокета не вызывает опасений по части совместимости с массивными кулерами, вряд ли здесь будут проблемы с двухсекционными монстрами.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/17-msi-mpg-x570-gaming-edge-wifi.jpg)

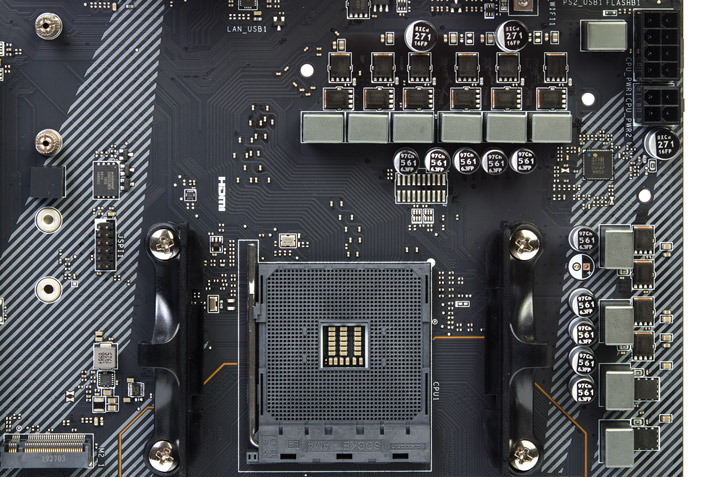

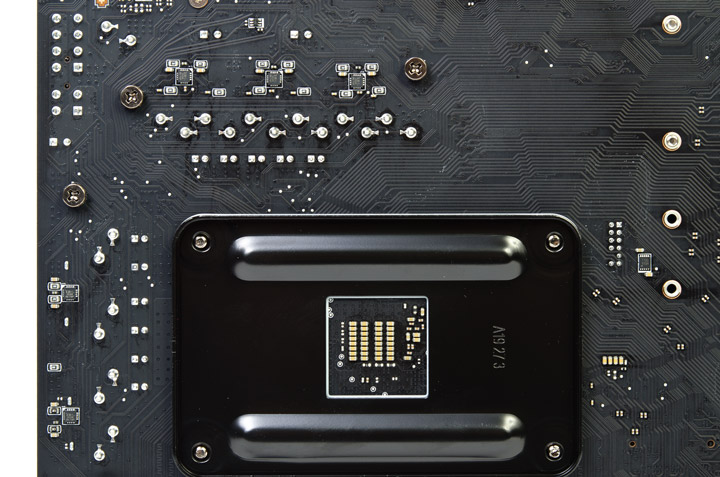

В основу стабилизатора заложили восьмиканальный ШИМ-контроллер IR35201 (такой же, как и у более дорогих плат MSI). Ему помогают пять удвоителей IR3598, а фактическая схема работы преобразователя будет описана формулой 4+2 «фазы», либо 8+2 канала, поскольку IR3598 для SOC работает как спаренный внешний драйвер. Каждый из восьми каналов стабилизации напряжения ЦП образован парой транзисторов — NTMFS4C029N и NTMFS4C024N, чипы производства ON Semiconductor. Для каналов SOC Voltage используются сборки UBIQ Semi модели QA3111N6N. Любопытно отметить не в единый ряд расположенные шесть дросселей. Их разделяет едва заметный элемент, предположительно, это температурный датчик, очень уместно расположенный — в самом эпицентре теплового пятна.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/18-msi-mpg-x570-gaming-edge-wifi.jpg)
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/19-msi-mpg-x570-gaming-edge-wifi.jpg)

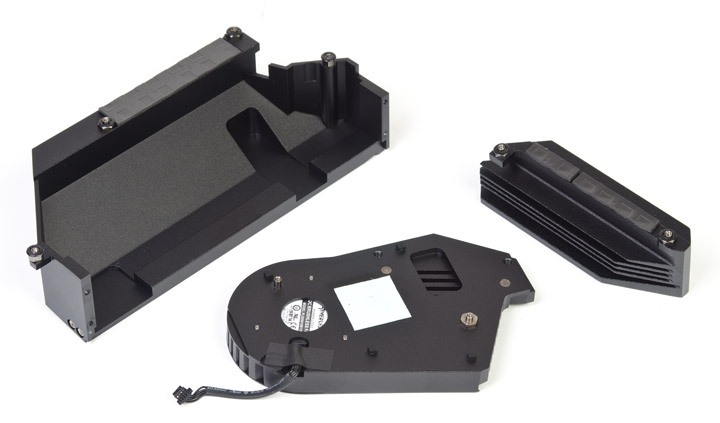

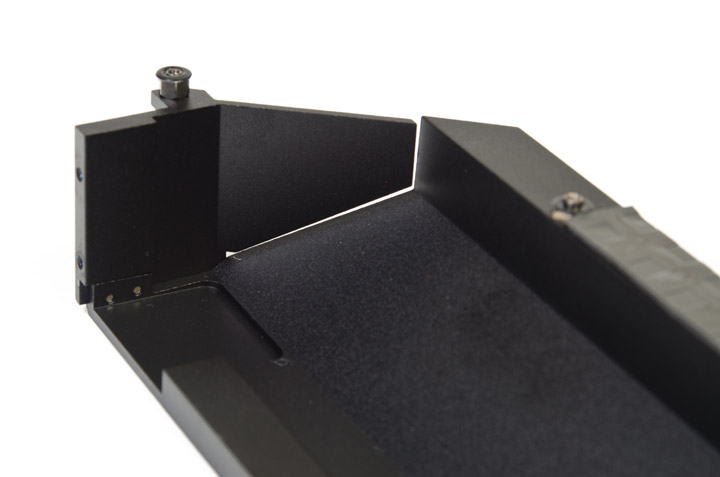

Теплосъёмники литые, тяжёлыми их назвать можно лишь отчасти. Для разрозненных силовых элементов используются и разные по толщине термопрокладки. Если вопросы и есть, то не к ним, а к граням на радиаторах, которые в месте контакта с транзисторами могли бы быть более широкими. Рассуждая теоретически, стенки козырька можно демонтировать, преобразовав его в большее подобие радиатора. Но тогда станет вопрос про крепление заглушки на задней панели корпуса.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/20-msi-mpg-x570-gaming-edge-wifi.jpg)
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/21-msi-mpg-x570-gaming-edge-wifi.jpg)

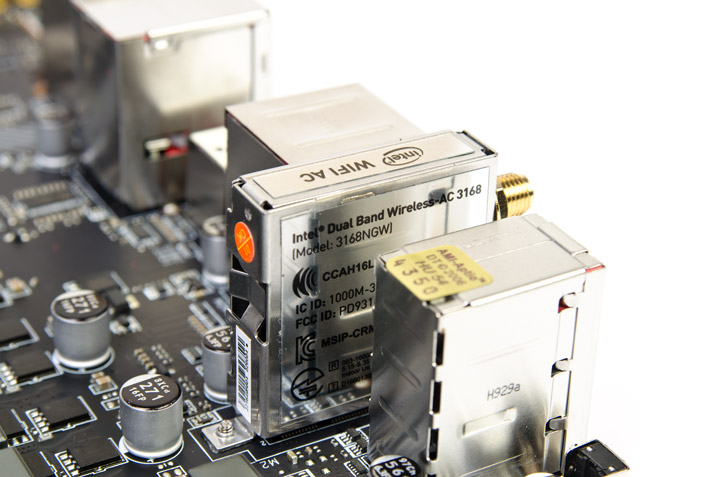

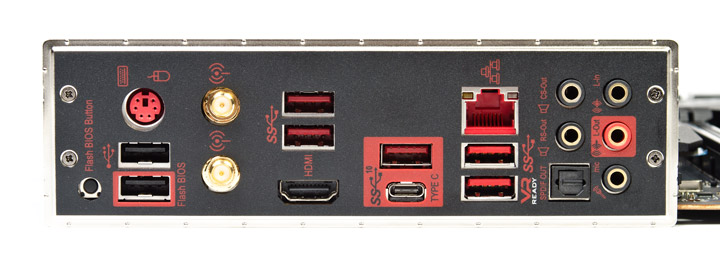

Имеется большое число разнообразных портов на задней панели. Посетовать можно, разве что, всего лишь на единственный цифровой видеовыход, но это уже скорее на правах придирок. Аудиогнёзда — позолоченные, не смотря на в общем-то низкий иерархический статус устройства. Сюда вынесена кнопка для пуска упрощённой процедуры по обновлению прошивки.
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/22-msi-mpg-x570-gaming-edge-wifi.jpg)
![MSI MPG X570 Gaming Edge WiFi](/motherboard/msi-mpg-x570-gaming-edge-wifi/23-msi-mpg-x570-gaming-edge-wifi.jpg)
