Возможности UEFI
Интерфейс управления материнской платой — это типичный MSI Click BIOS 5, уже не раз подробно рассматривавшийся на ресурсе. Есть два вида взаимодействия: EZ Mode для быстрого доступа к самым необходимым параметрам и для обычных пользователей, Advanced Mode уже для доступа ко всем возможностям и для уверенных пользователей. Сначала будет расписан первый.

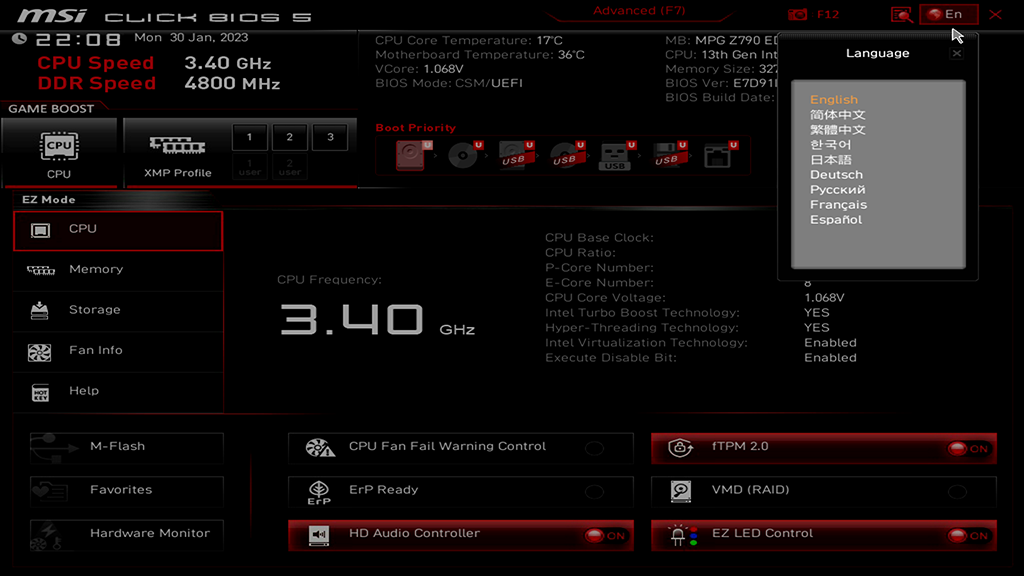

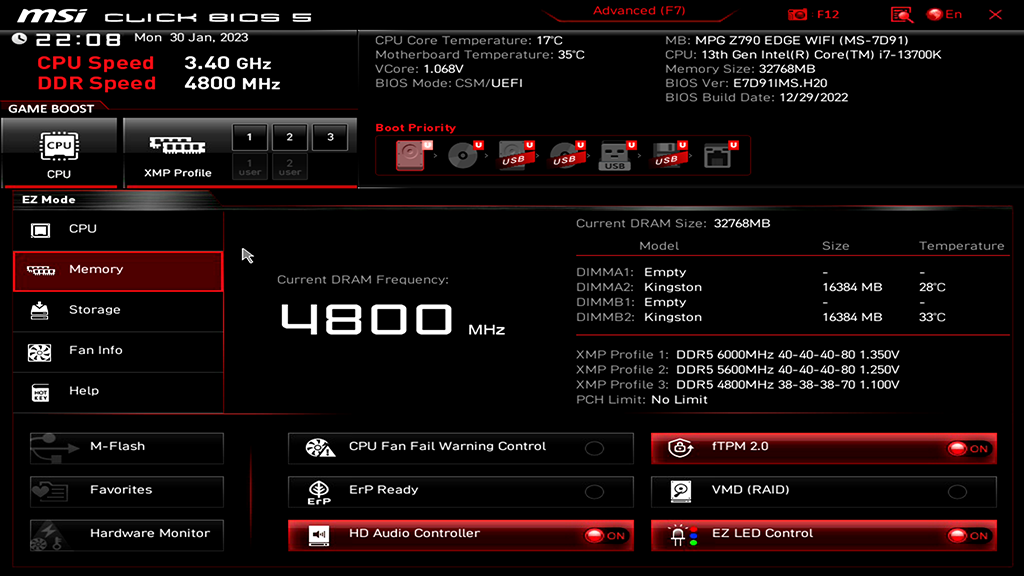

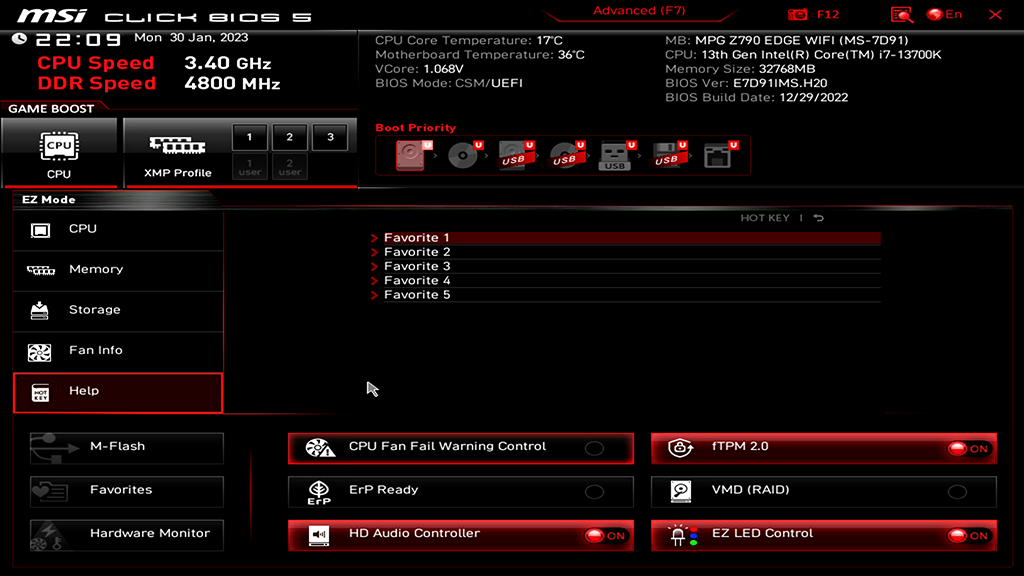

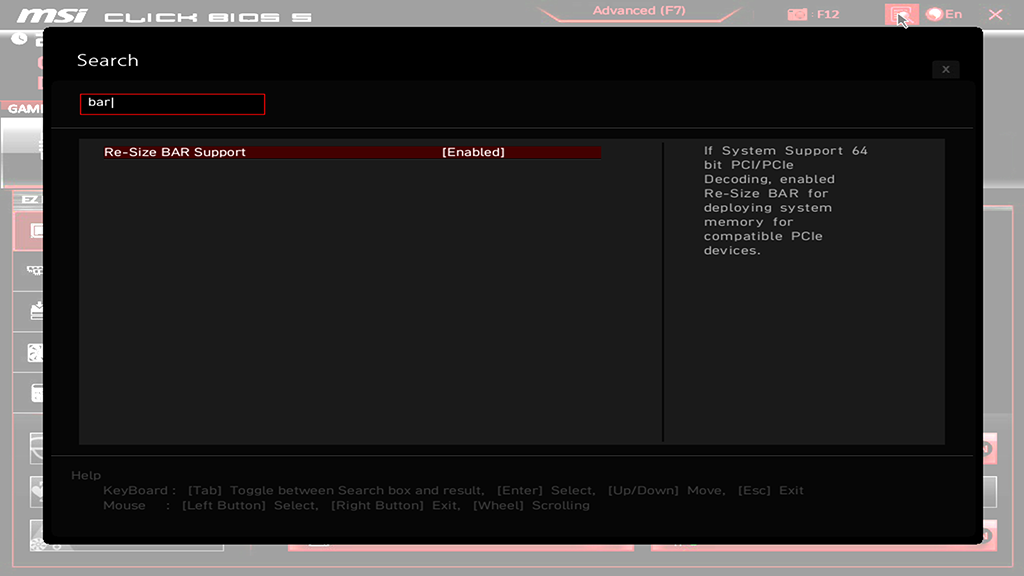

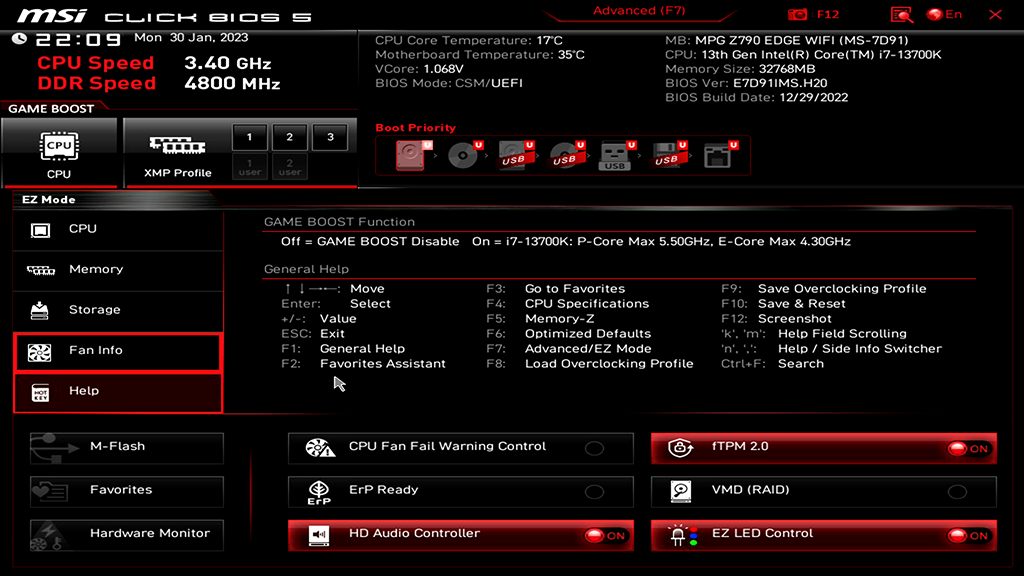

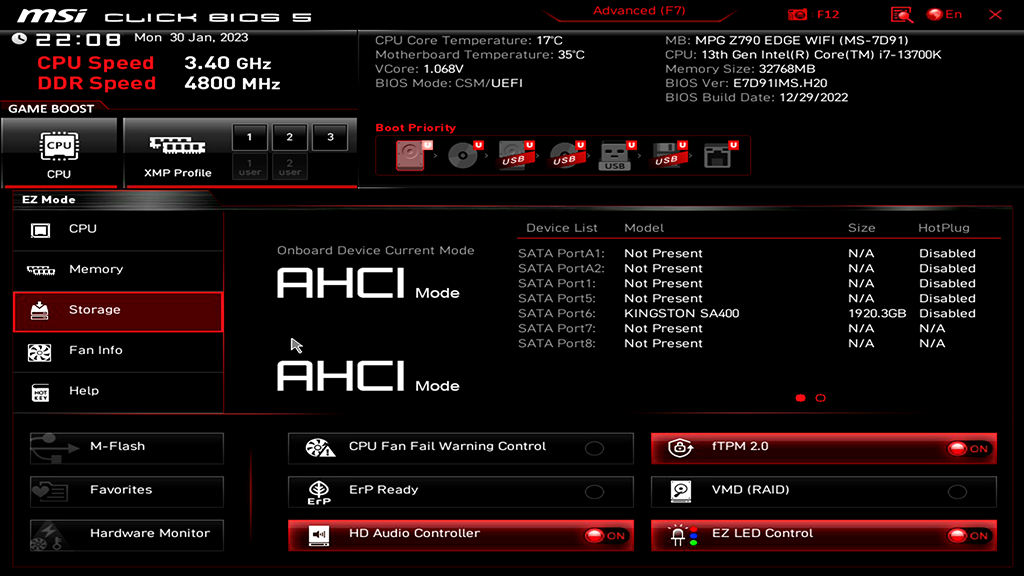

EZ Mode дает возможность получить отчет по ключевым узлам материнской платы, выбрать системный язык, найти нужный параметр, установить профиль XMP, установить приоритет загрузки системы с накопителей или сети, настроить кривую оборотов вентиляторов, выбрать режимы работы CSM/UEFI, выключить или активировать ключевые элементы типа звуковой карты, а также запустить GAME BOOST (форсирование оборотов кулера процессора до 100%, поднятие множителя турборежима процессора на 1, и снижение множителя на 3 для AVX).
Advanced mode традиционно разделен на шесть секций.

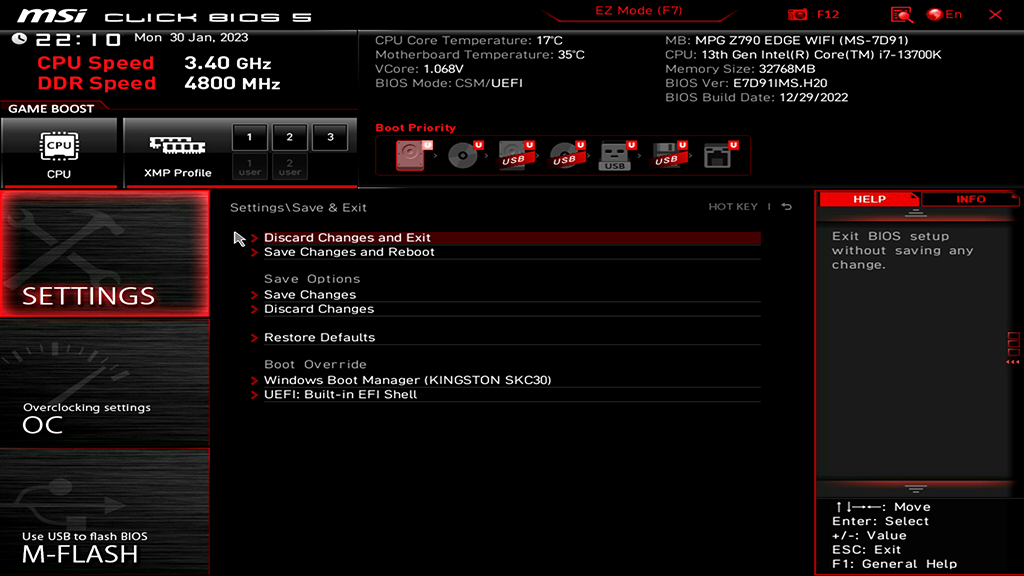

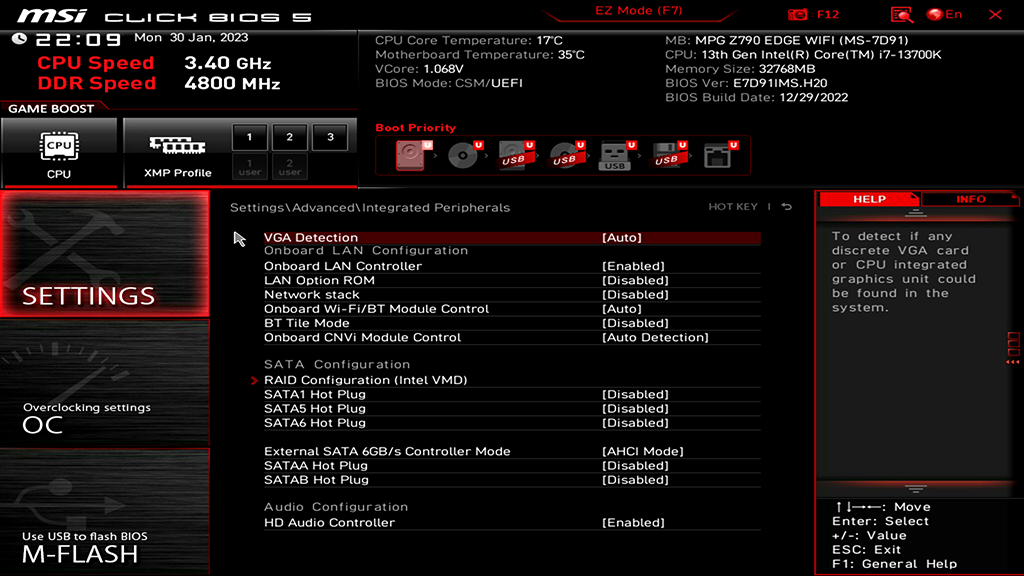

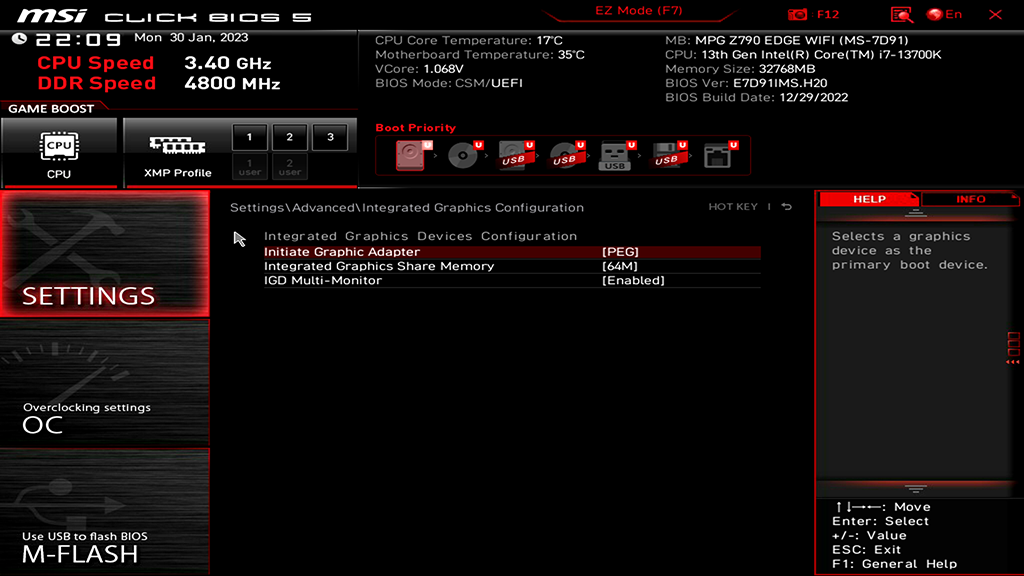

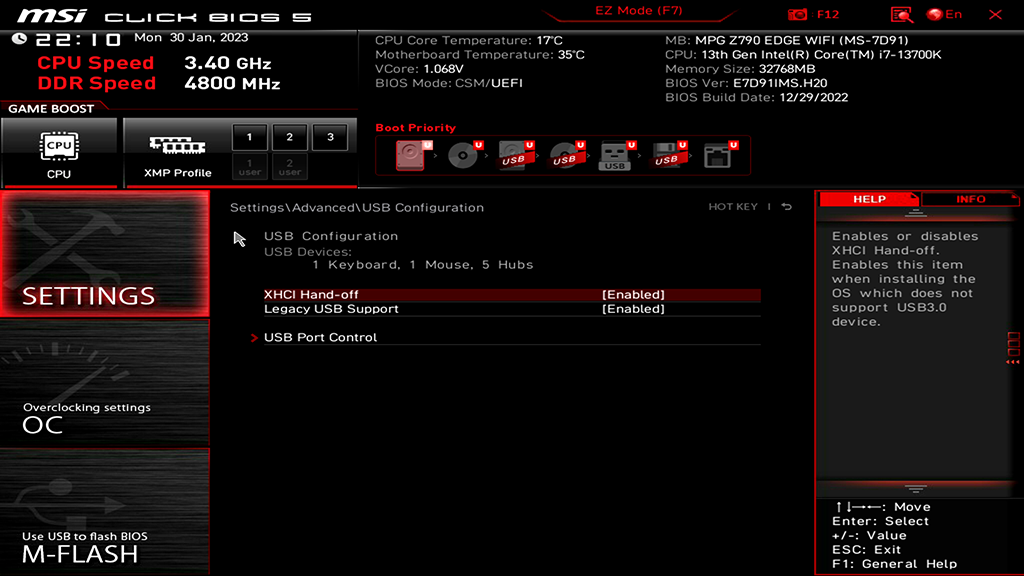

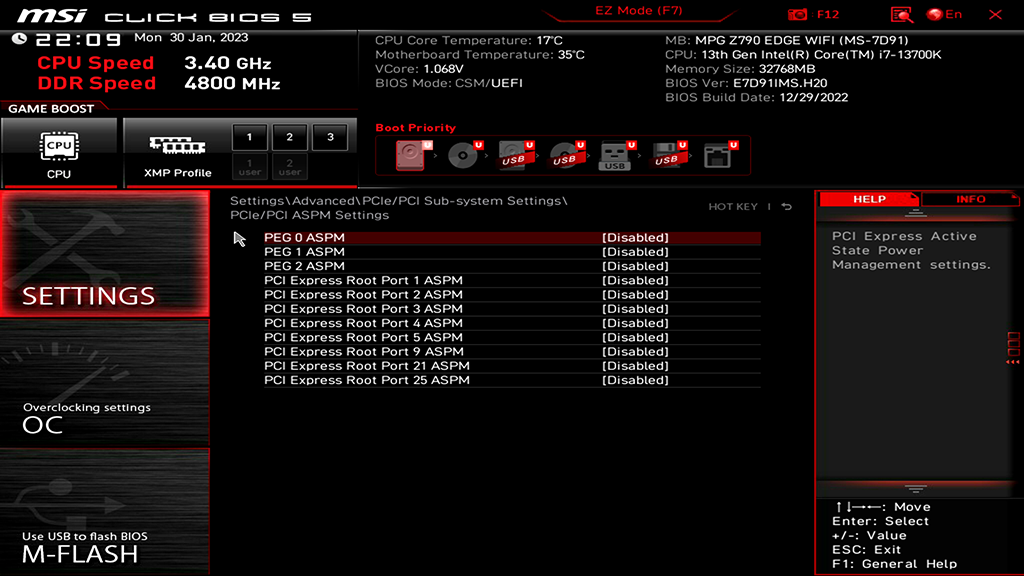

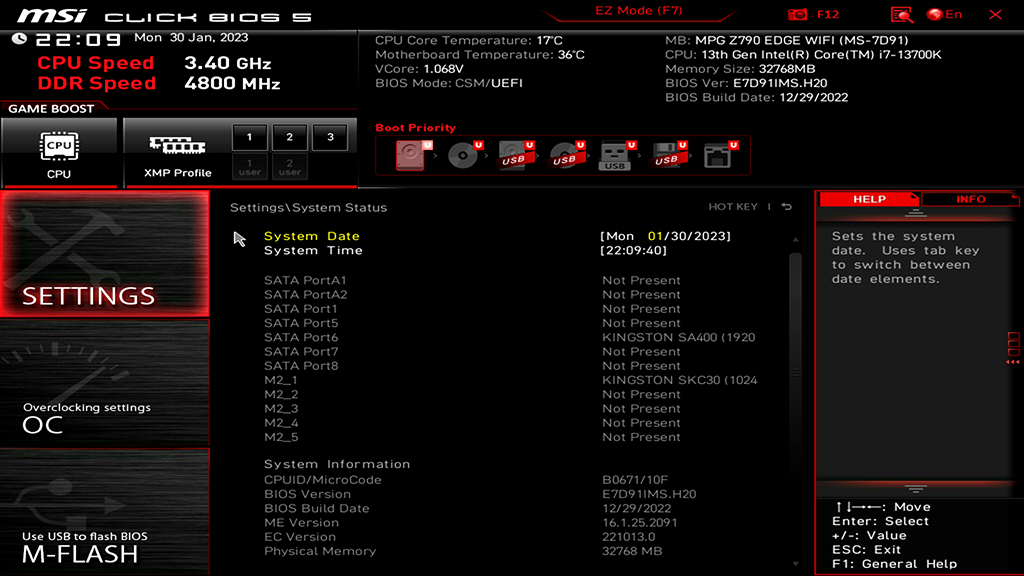

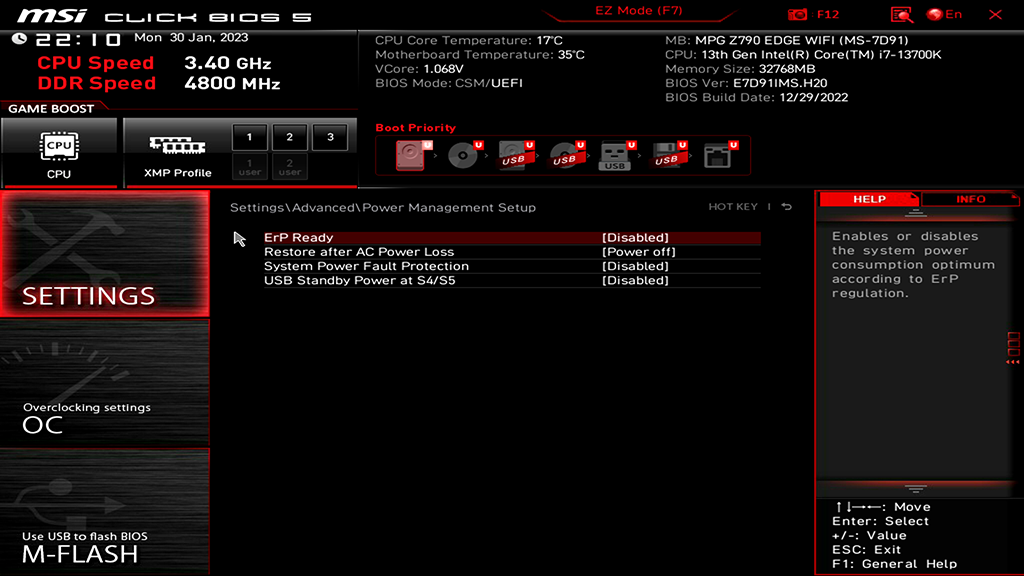

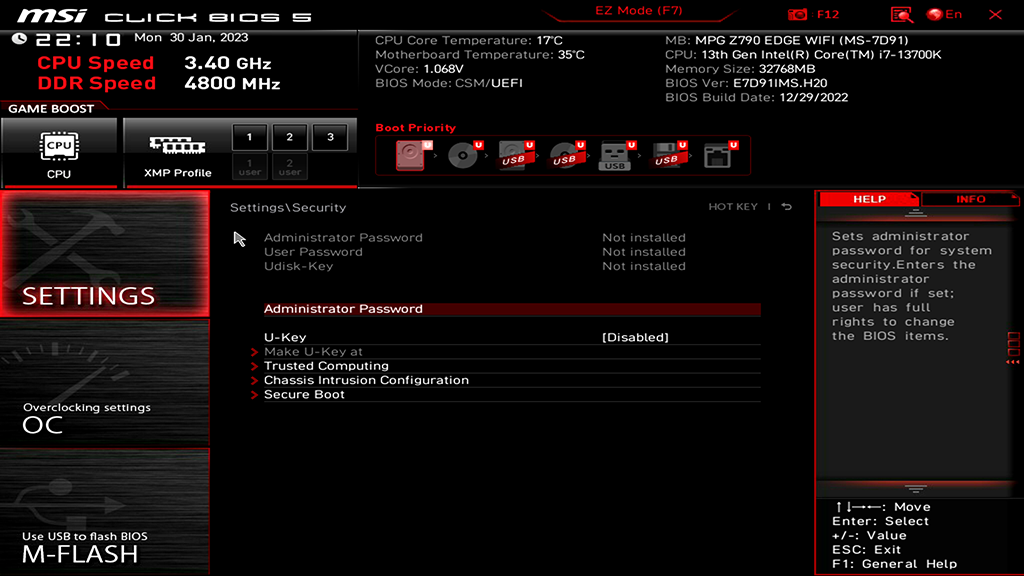

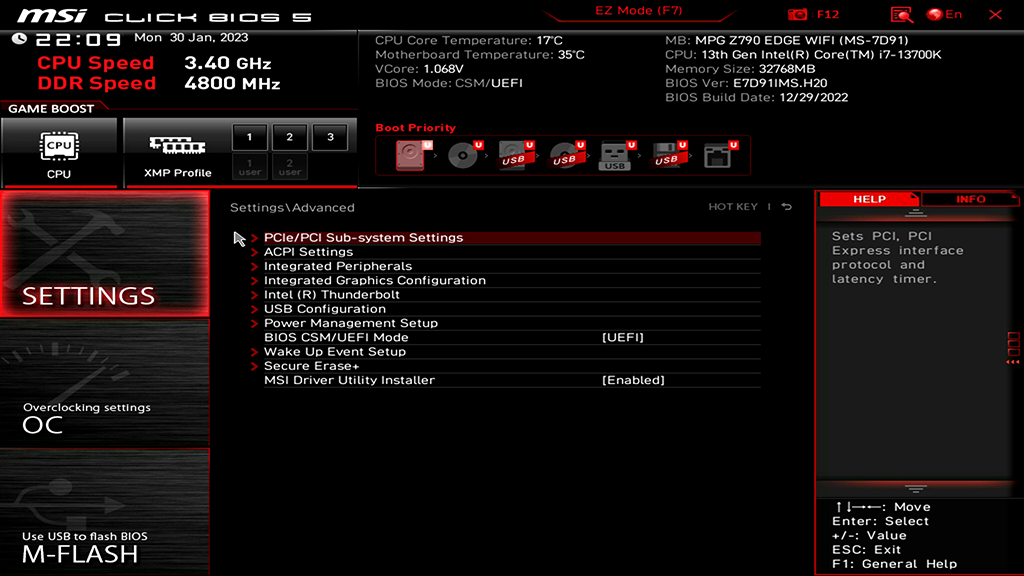

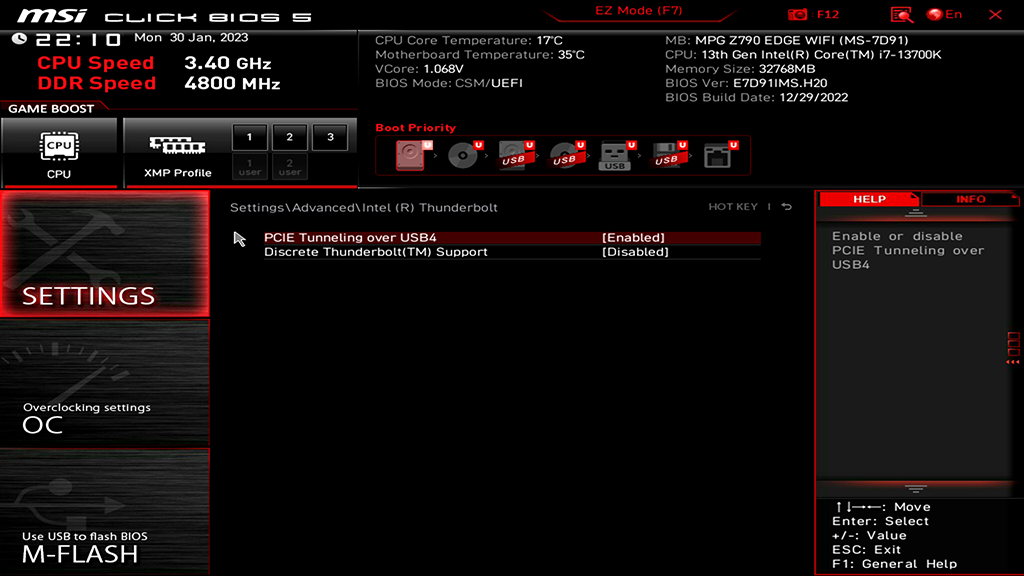

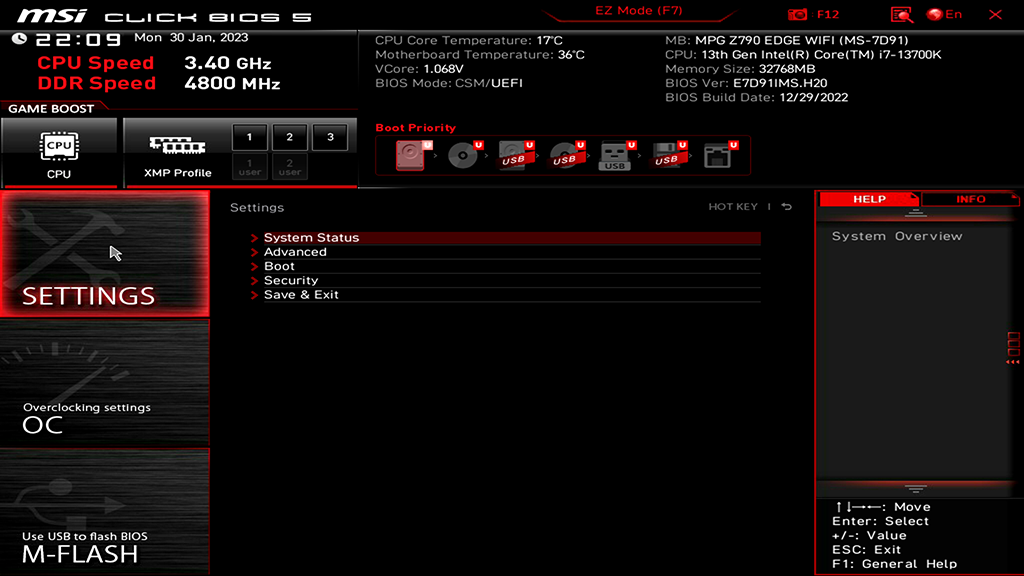

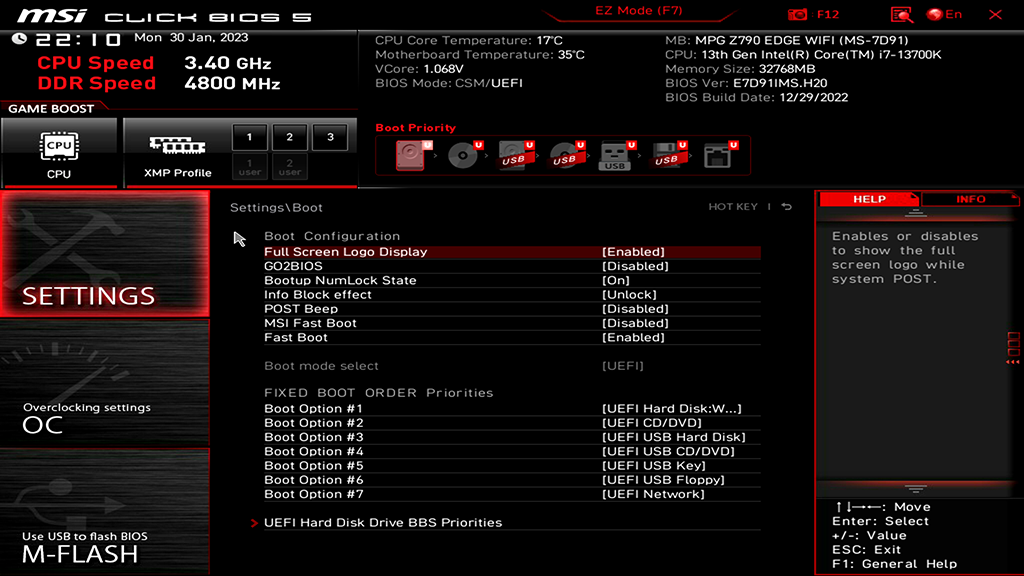

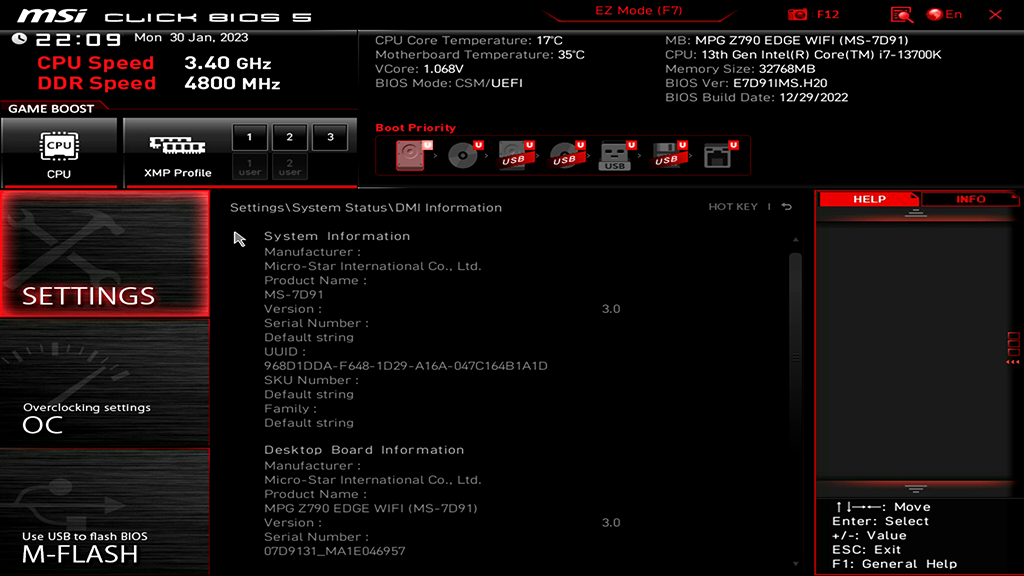

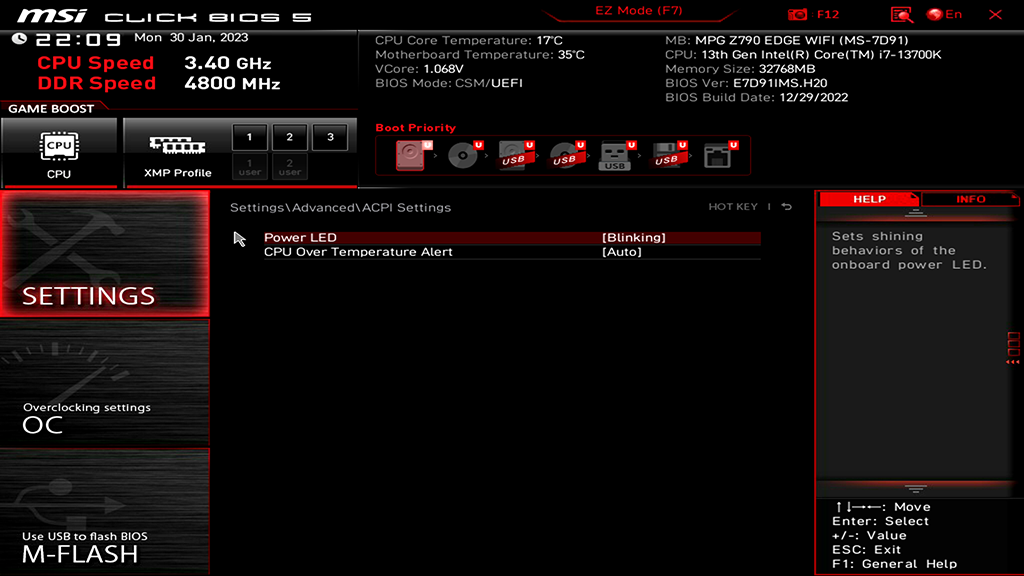

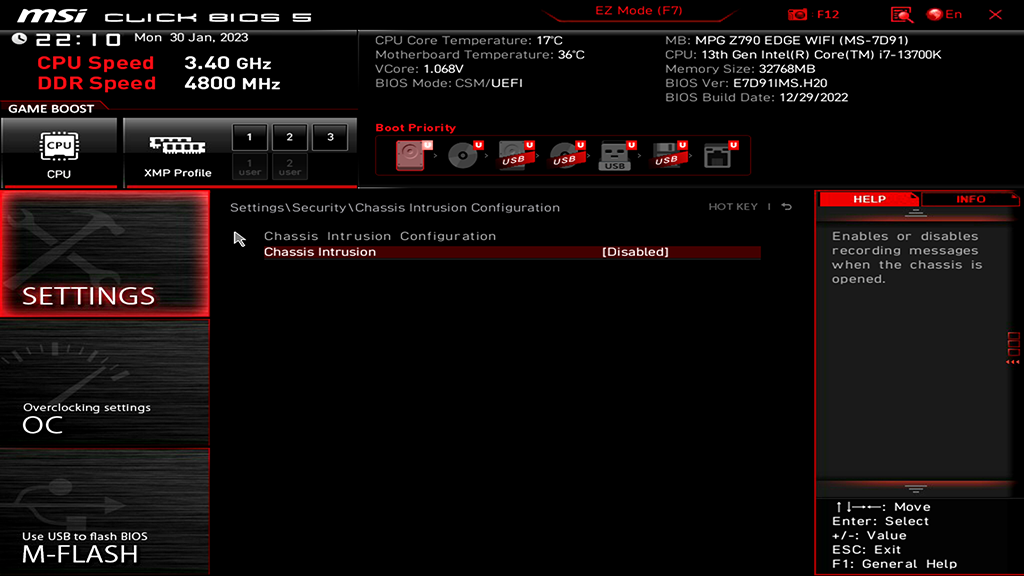

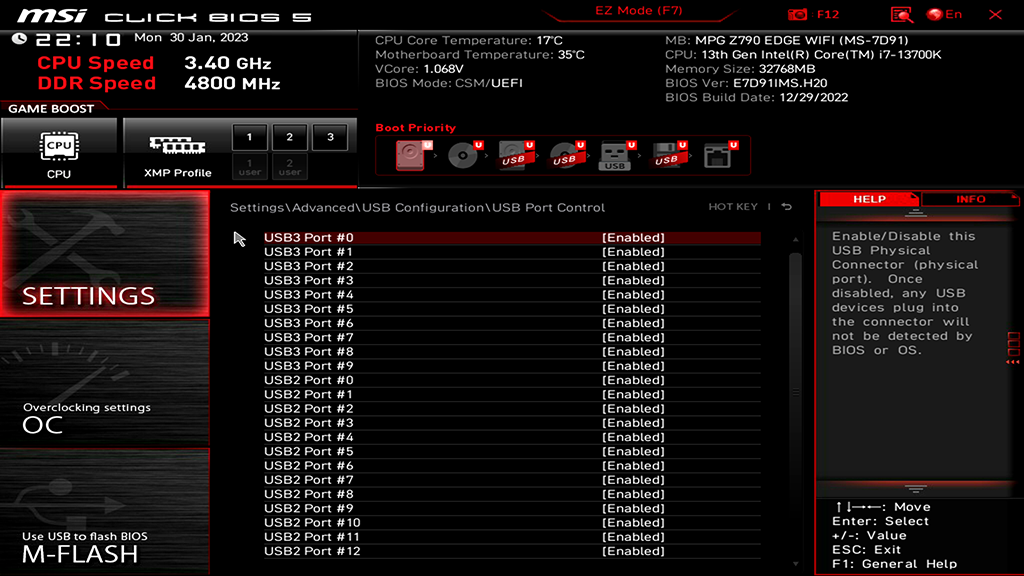

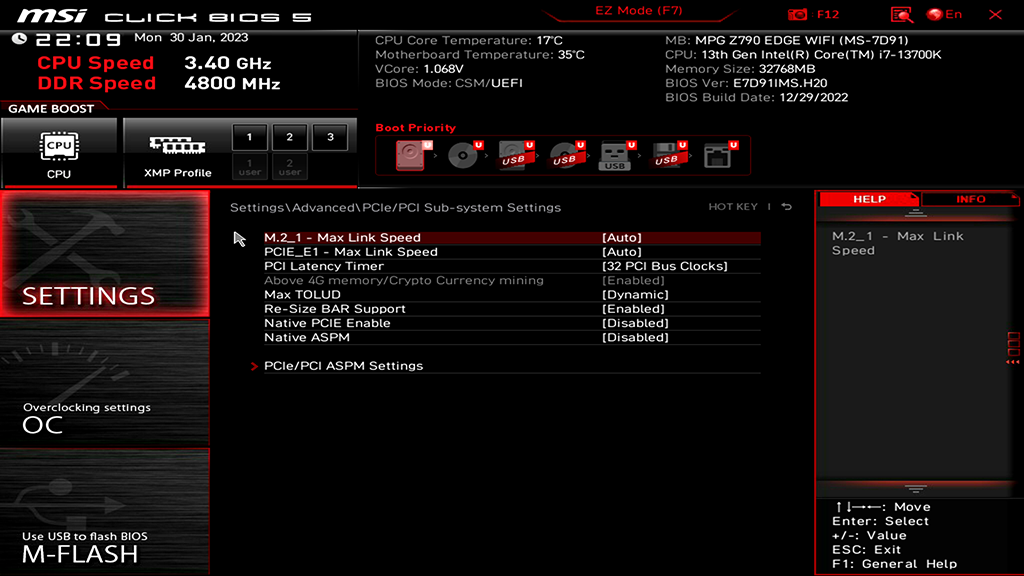

Секция Settings позволяет задать системное время, настроить интегрированную видеокарту и функцию Multi-Monitor при наличии видеоядра в процессоре, задать приоритет загрузки системы с накопителей или сети, настроить RST (RAID), безопасность, работу CSM, Thunderbolt 4, скорости, доступность и линии интерфейсов. Также можно вызвать функцию Secure Erase+.

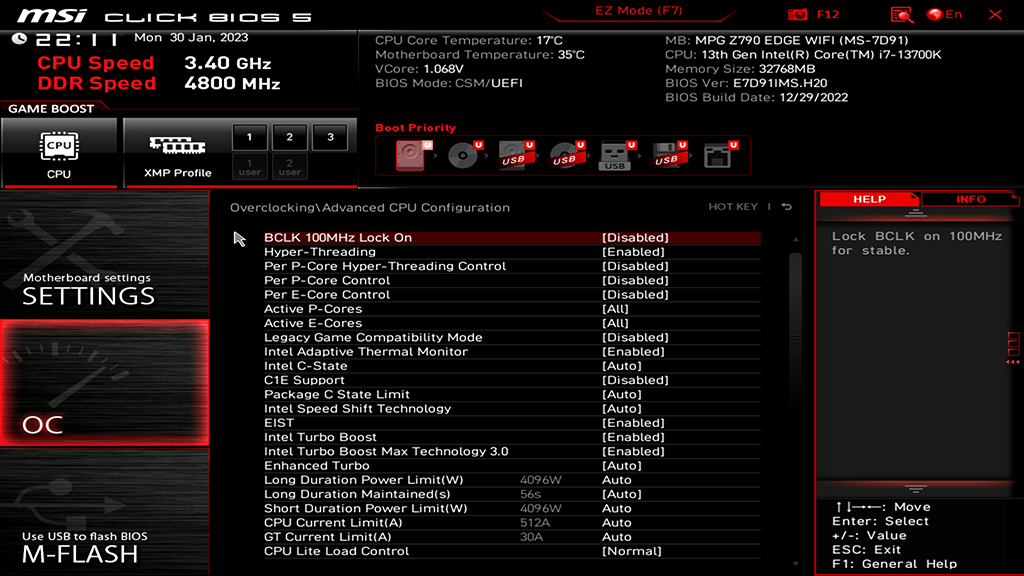

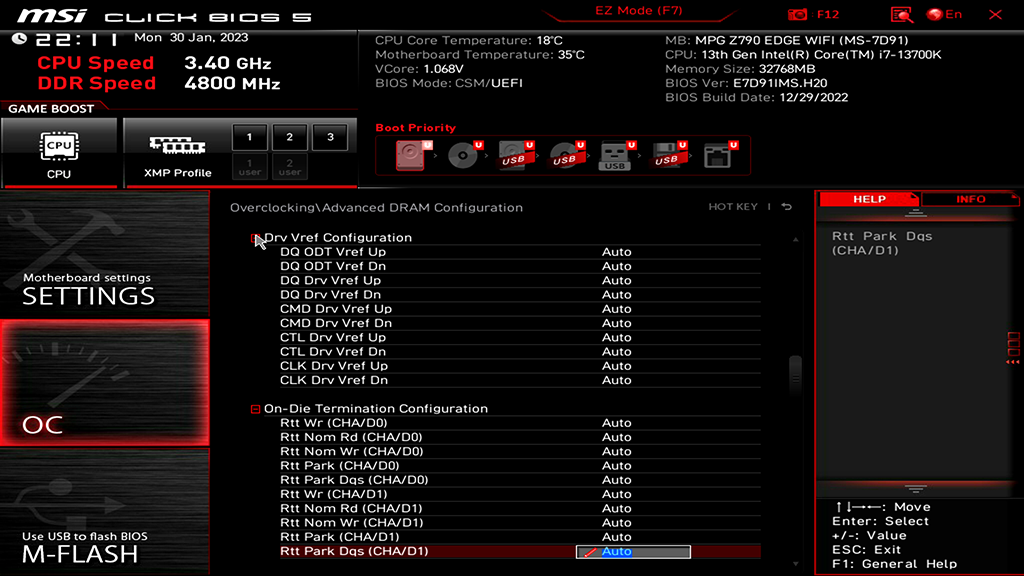

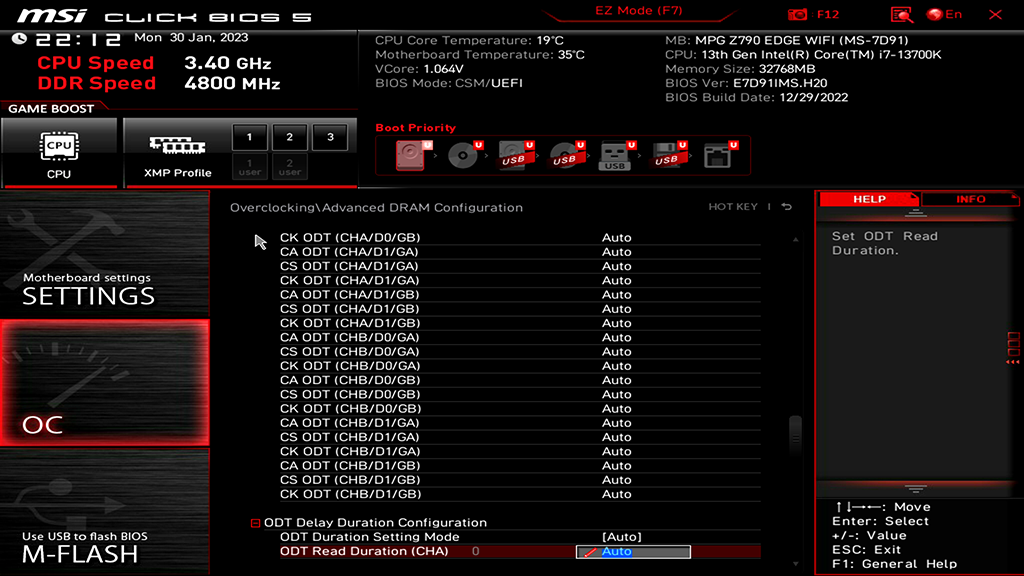

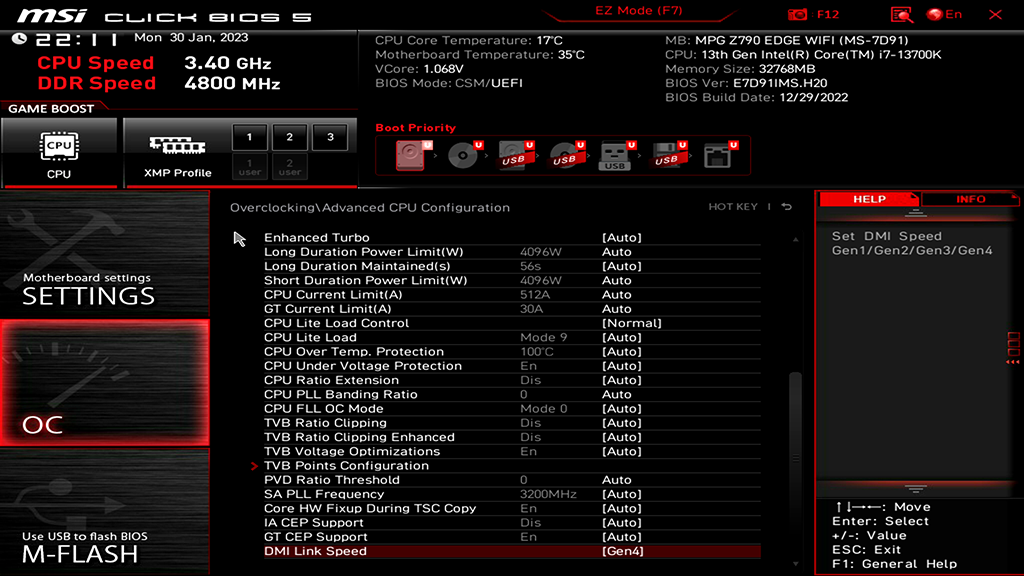

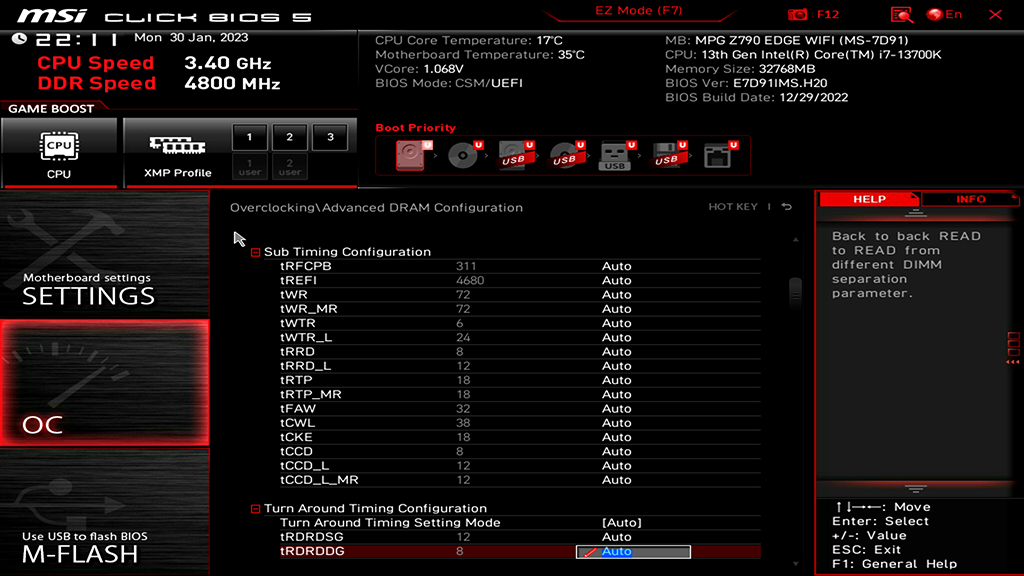

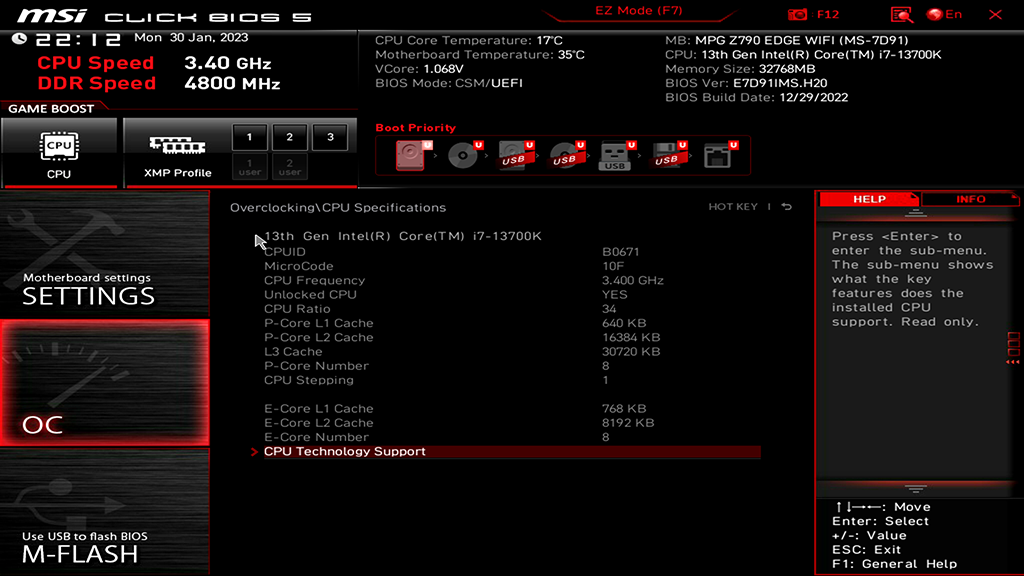

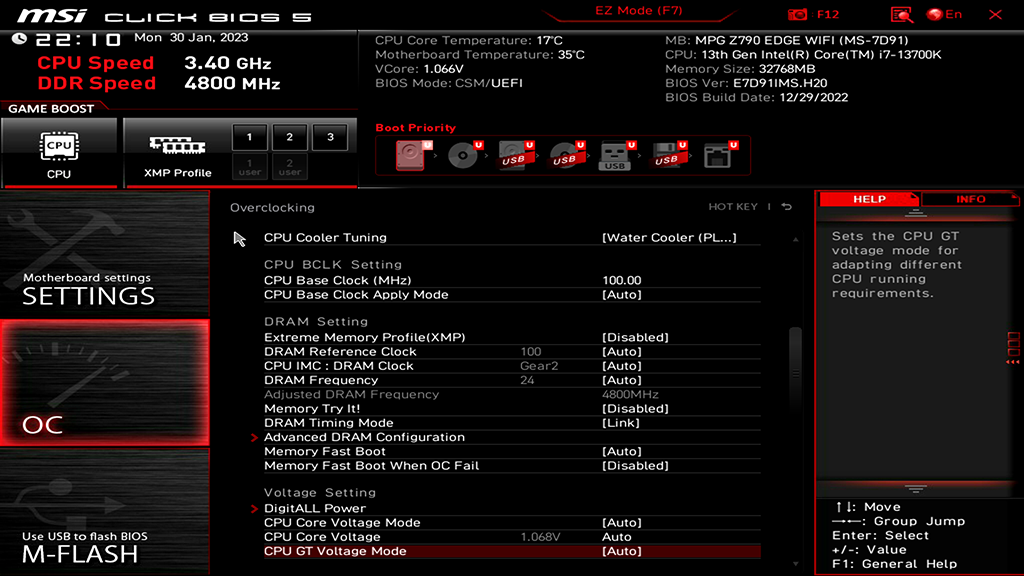

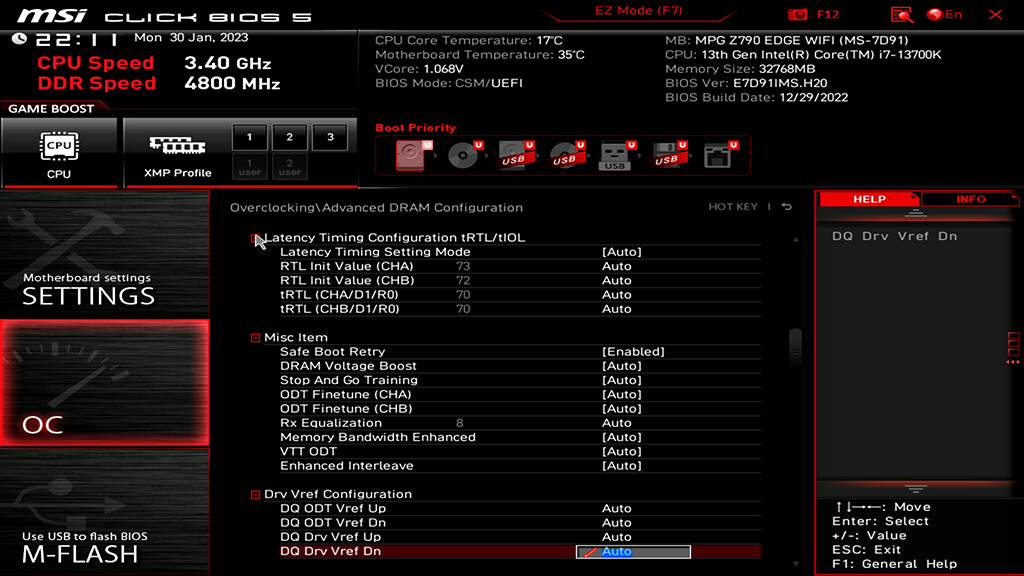

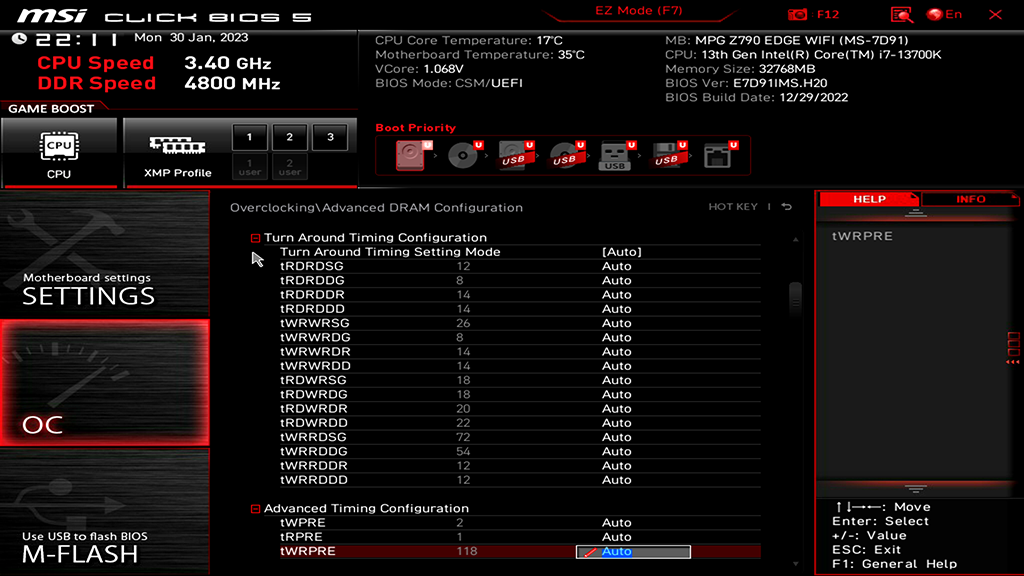

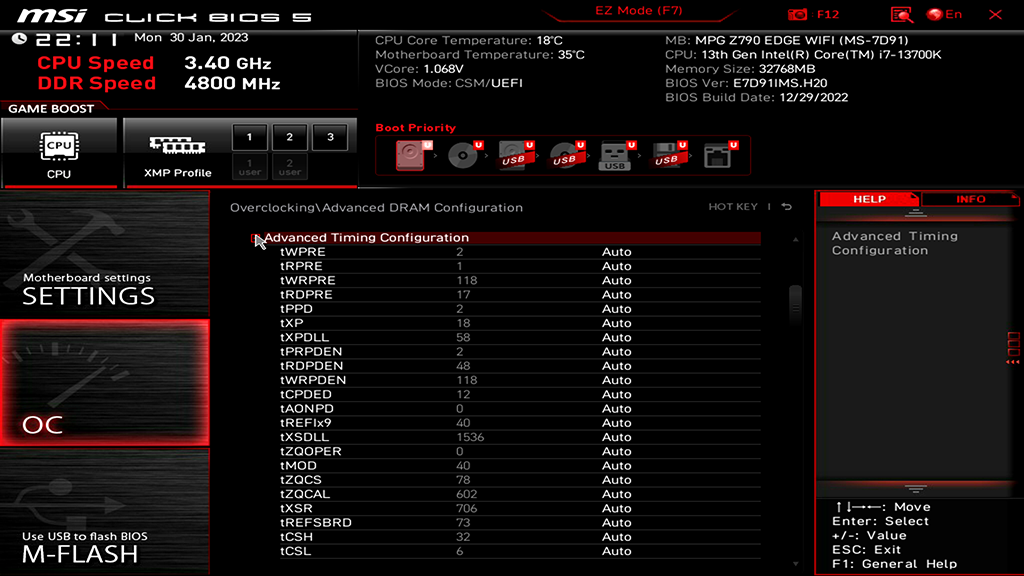

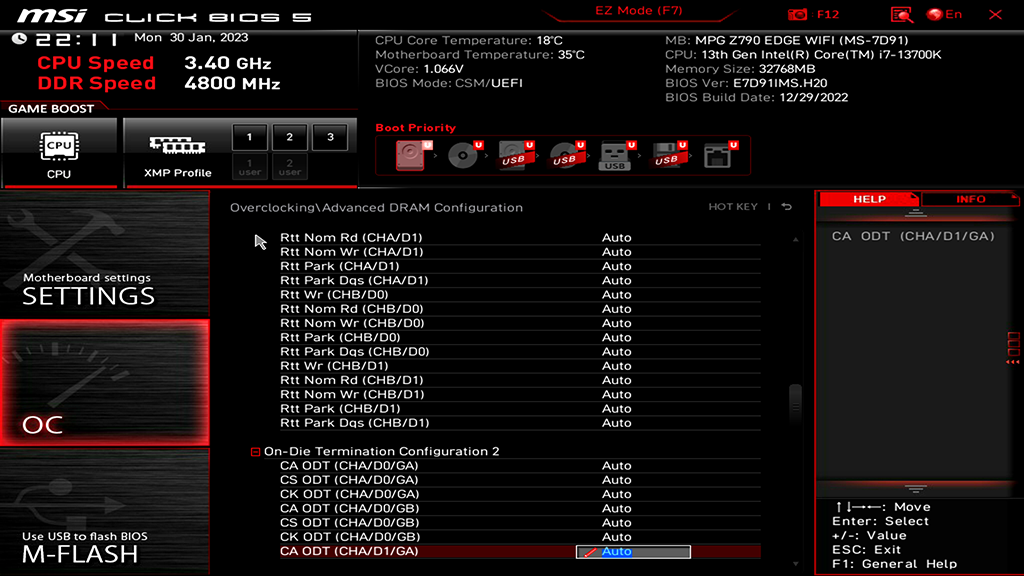

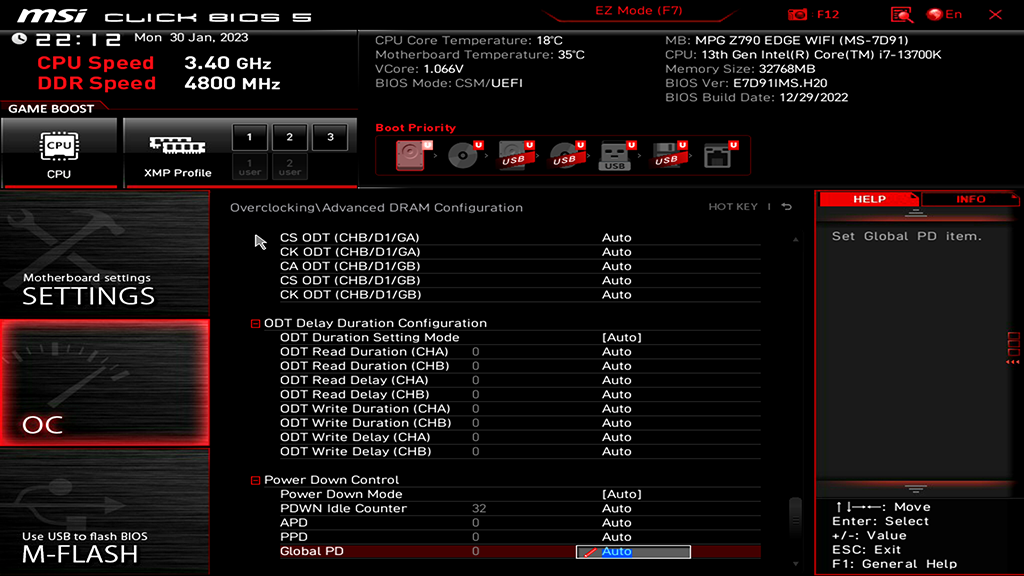

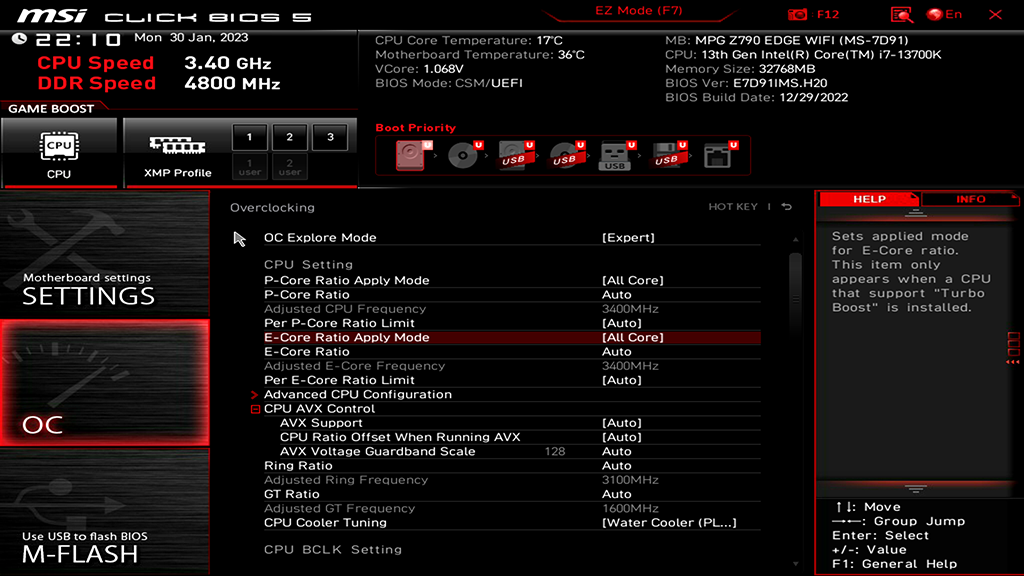

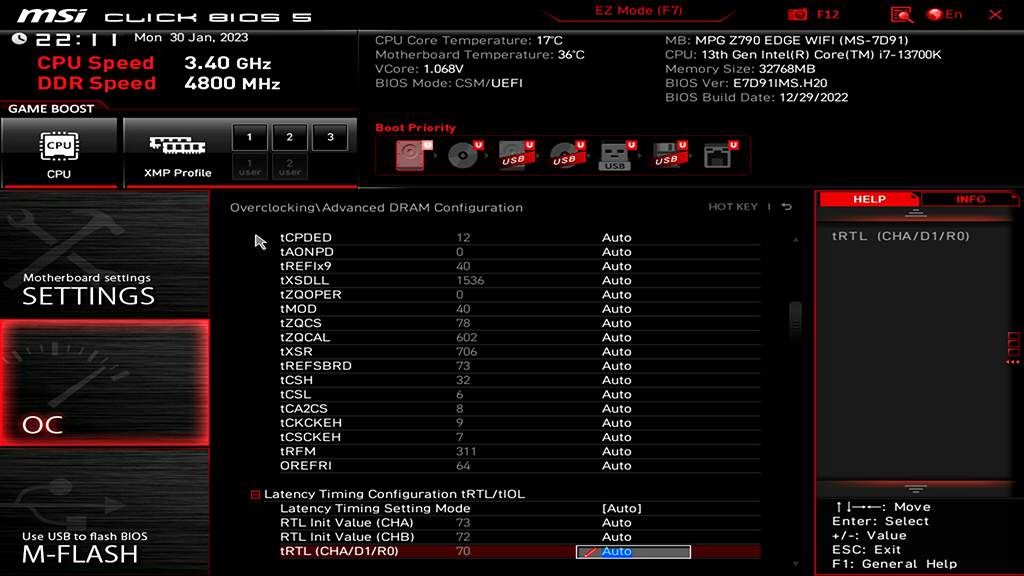

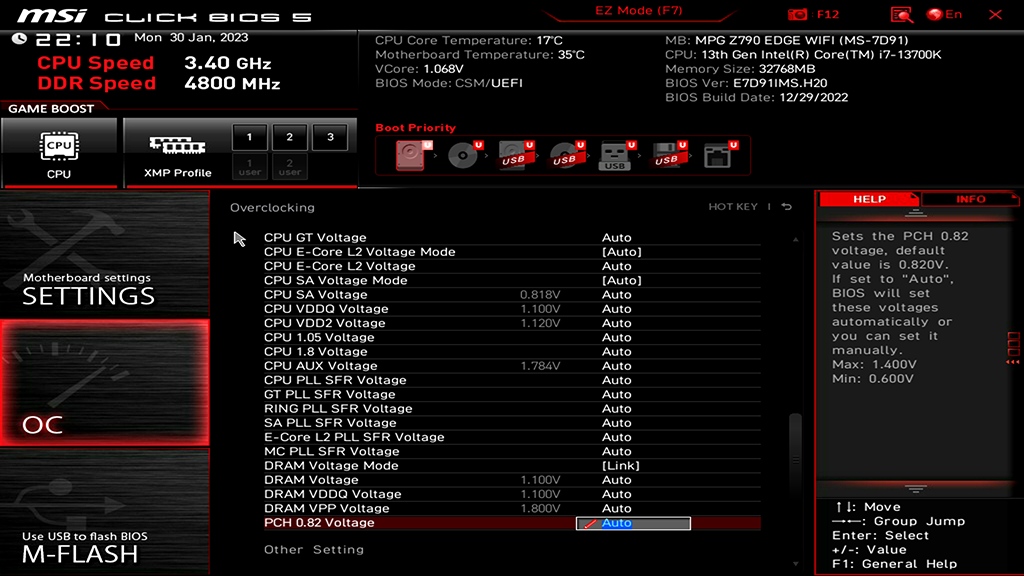

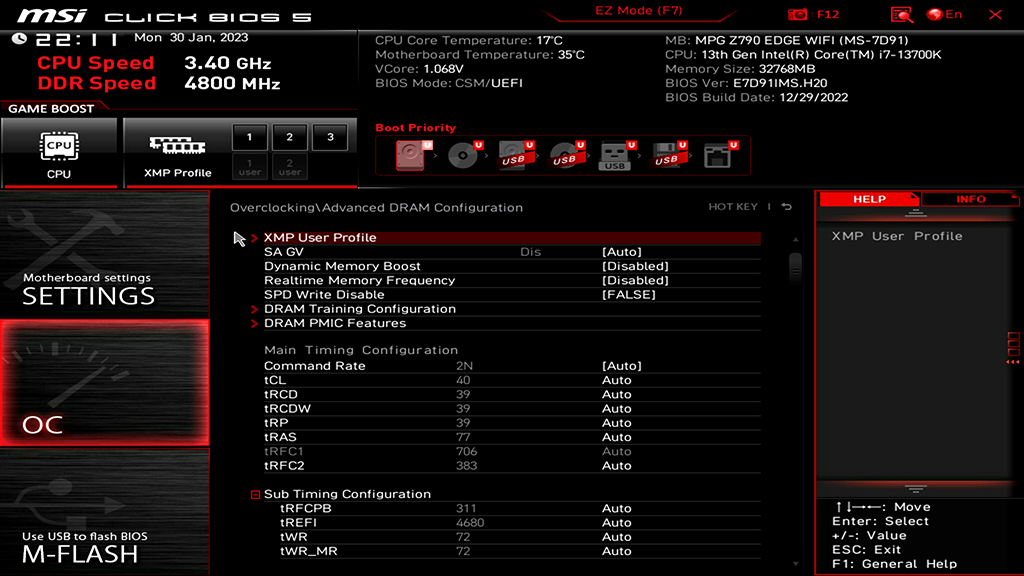

Секция OC позволит выжать потенциал в двух режимах: Normal и Expert. Конечно, все возможности будут доступны в последнем. Есть возможность полного контроля P-cores и E-cores, AVX, кэша, есть даже возможности оверклокинга интегрированной видеокарты. Для ОЗУ кроме традиционных возможностей присутствует Memory Try it — набор заготовленных профилей частот и таймингов оперативной памяти, на DRAM и VDDQ можно подавать напряжения до 2,07 В. Для борьбы с дрейфом BCLK в наличии опция BCLK 100 MHz Lock On.
Полезные опции для оверклокинга, и их возможные диапазоны значений собраны в таблицу ниже:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (MHz) | 70-538,2 | 0,01 |
| CPU P-Core Ratio (Multiplier) | 8–120 | 1 |
| CPU E-Core Ratio (Multiplier) | 8–120 | 1 |
| Ring Ratio (Multiplier) | 8–116 | 1 |
| GT Ratio (Multiplier) | 8–46 | 1 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95-150 | 1 |
| CPU Core Voltage (V) | 0,6–1,72 | 0,005 |
| CPU E-Core Voltage (V) | 0,6–1,52 | 0,005 |
| CPU GT Voltage (V) | 0,6–1,55 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,01 |
| DRAM Frequency (MHz) | 800–10933 | 133 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Раздел M-Flash производит перезагрузку платформы в спецрежим для осуществления обновления прошивки материнской платы.

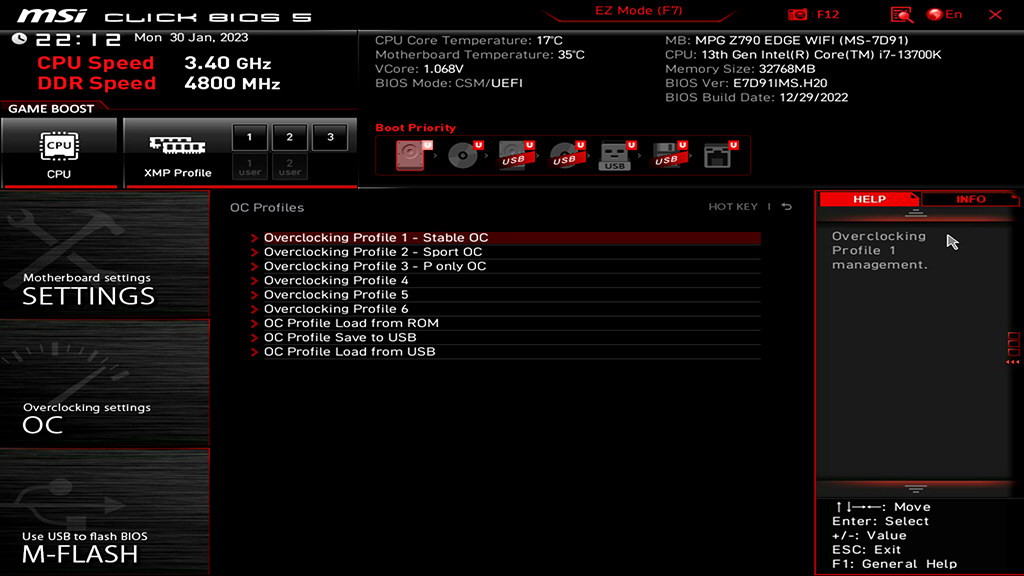

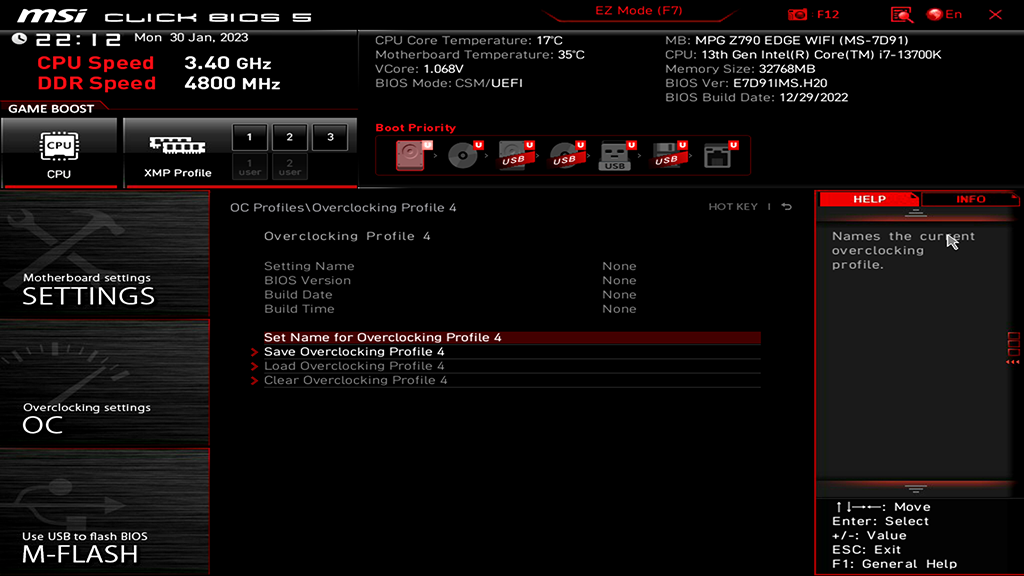

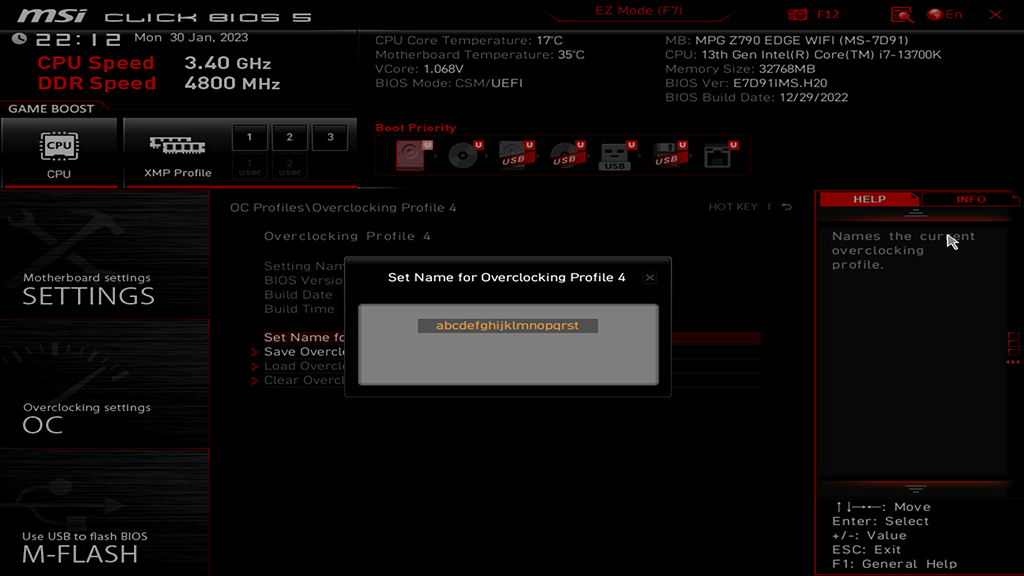

Раздел OC Profile дает возможность сохранения настроек как во внутреннюю память (имеется лимит названия профиля по количеству символов), так и импортировать/экспортировать параметры с внешних накопителей.

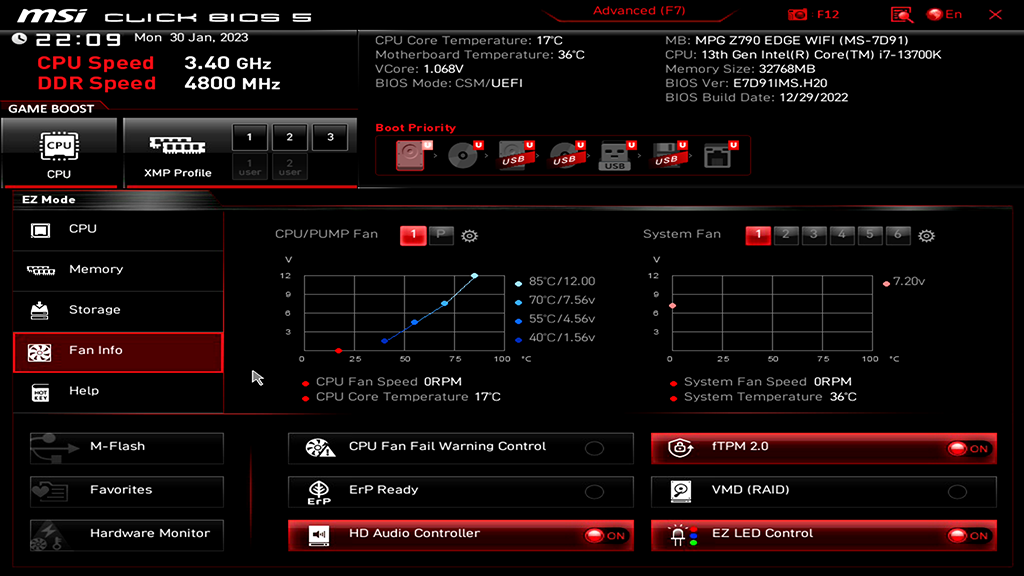

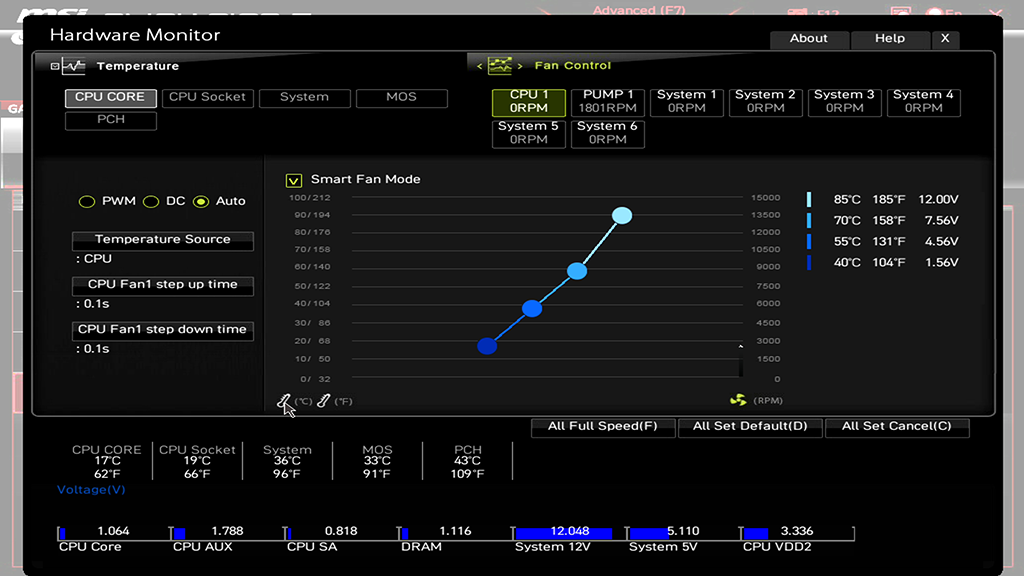

Секция Hardware Monitor — это то же меню управления вентиляторами, что было продемонстрировано в режиме EZ Mode в этой статье.

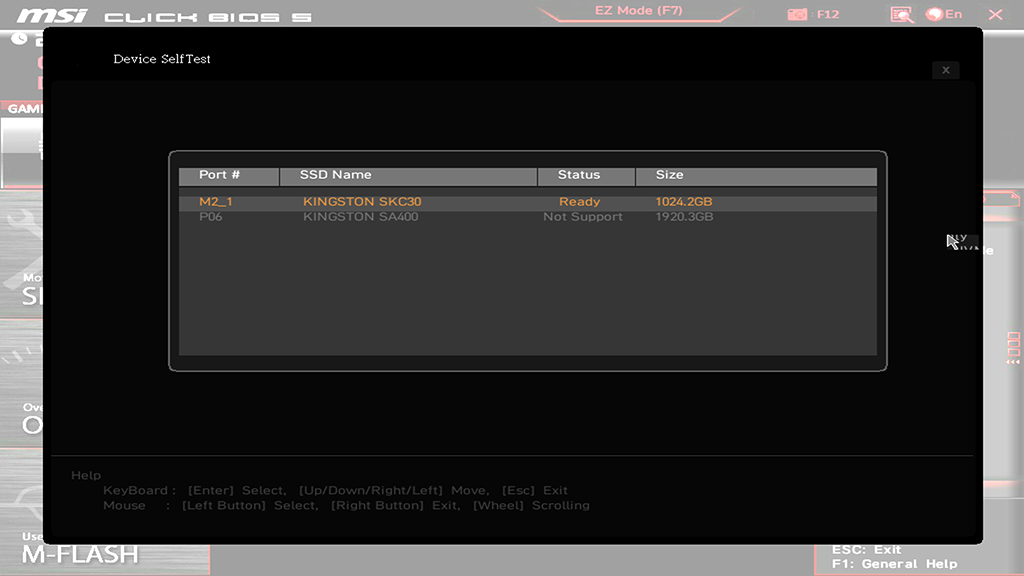

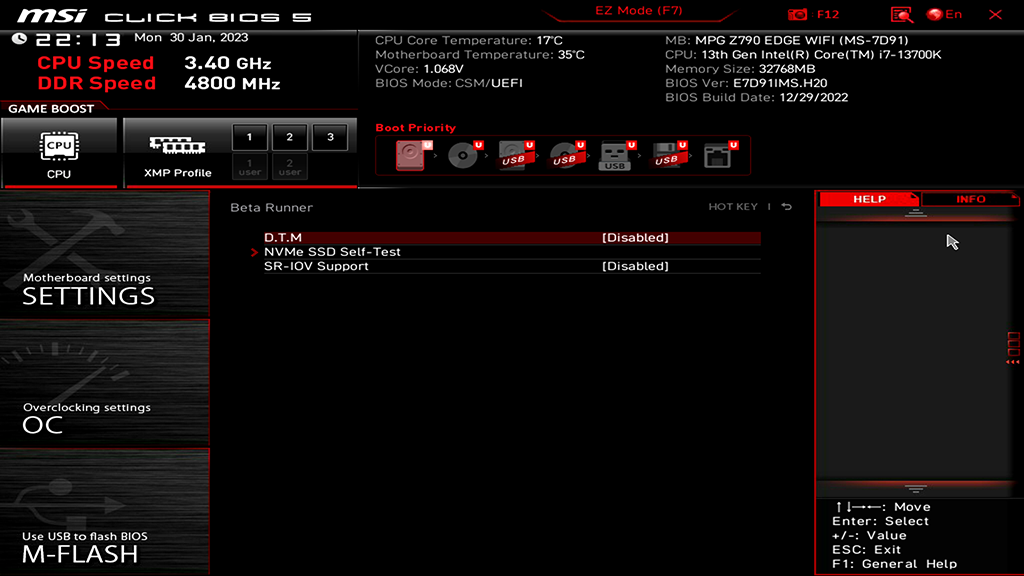

Секция Beta Runner позволяет запустить самодиагностику накопителя, а также управлять SR-IOV и DTM.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit, MSI Wallpaper |
| Дополнительное | CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Realtek Audio Control |

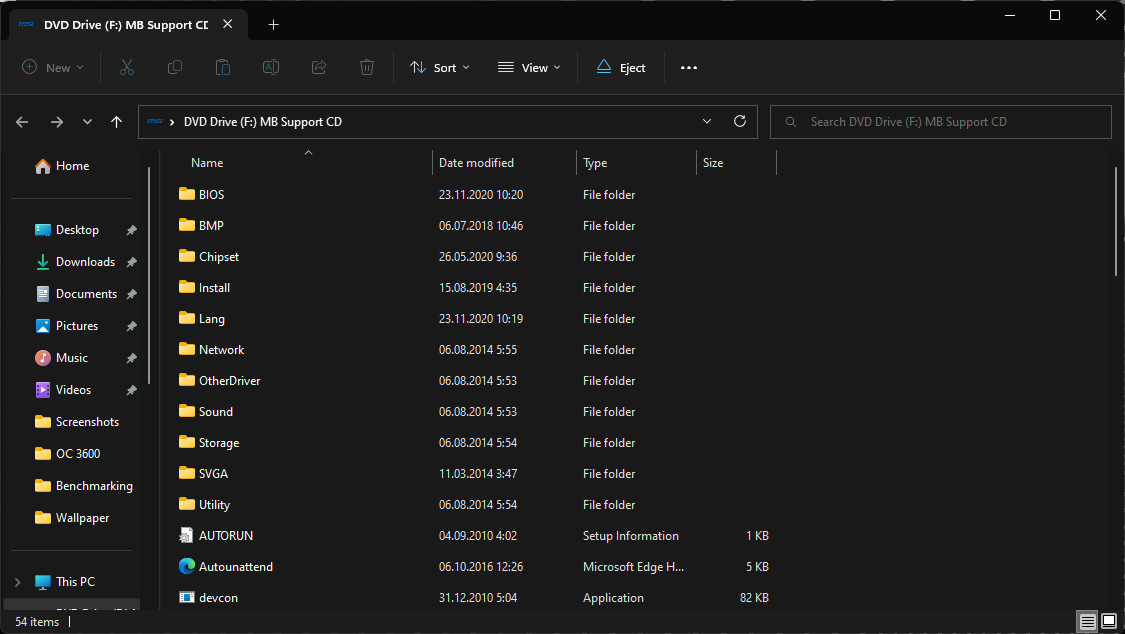

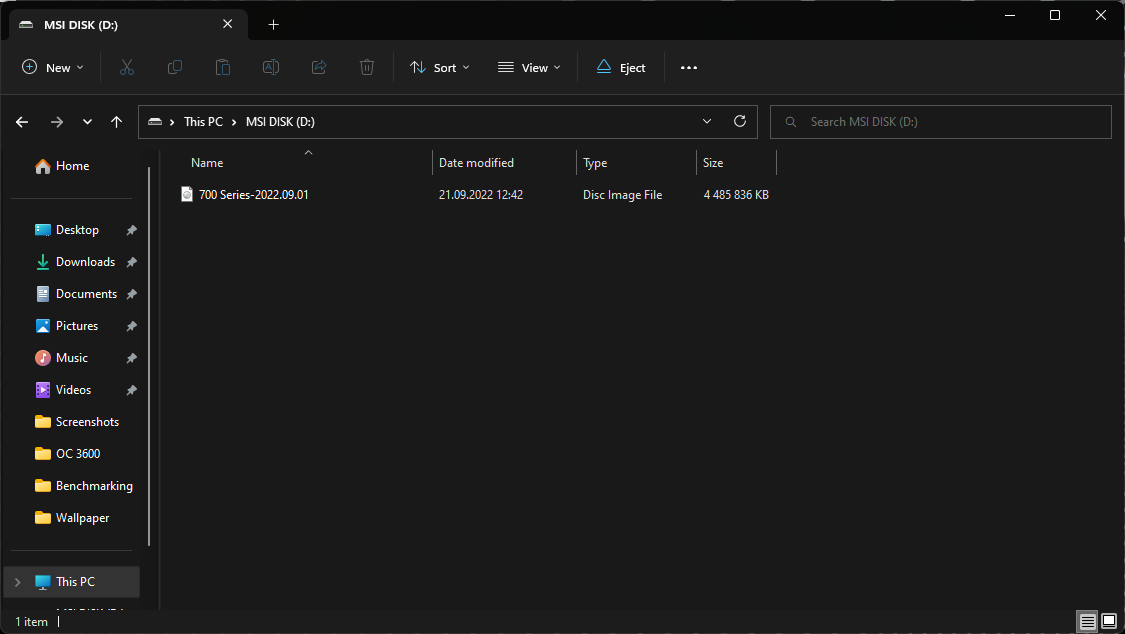

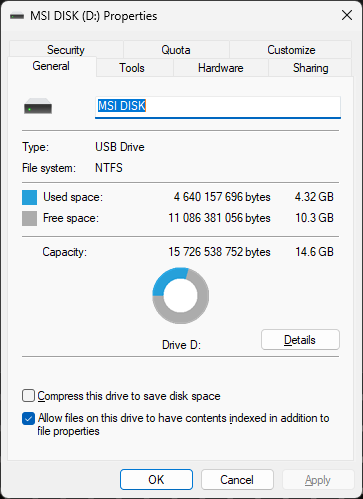

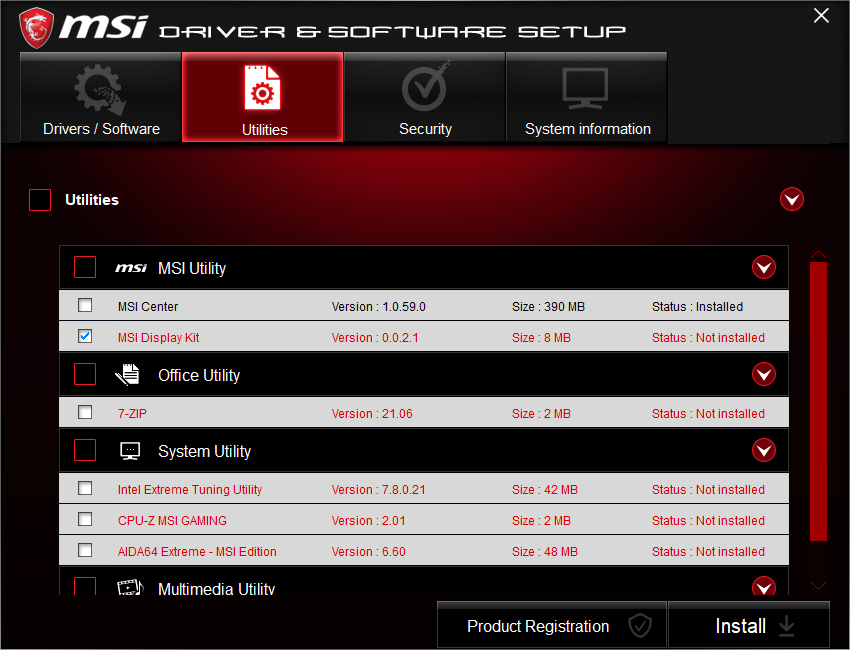

Программное обеспечение и драйверы присутствуют в виде ISO-образа на USB-накопителе из комплекта материнской платы.
В работе это выглядит следующим образом:

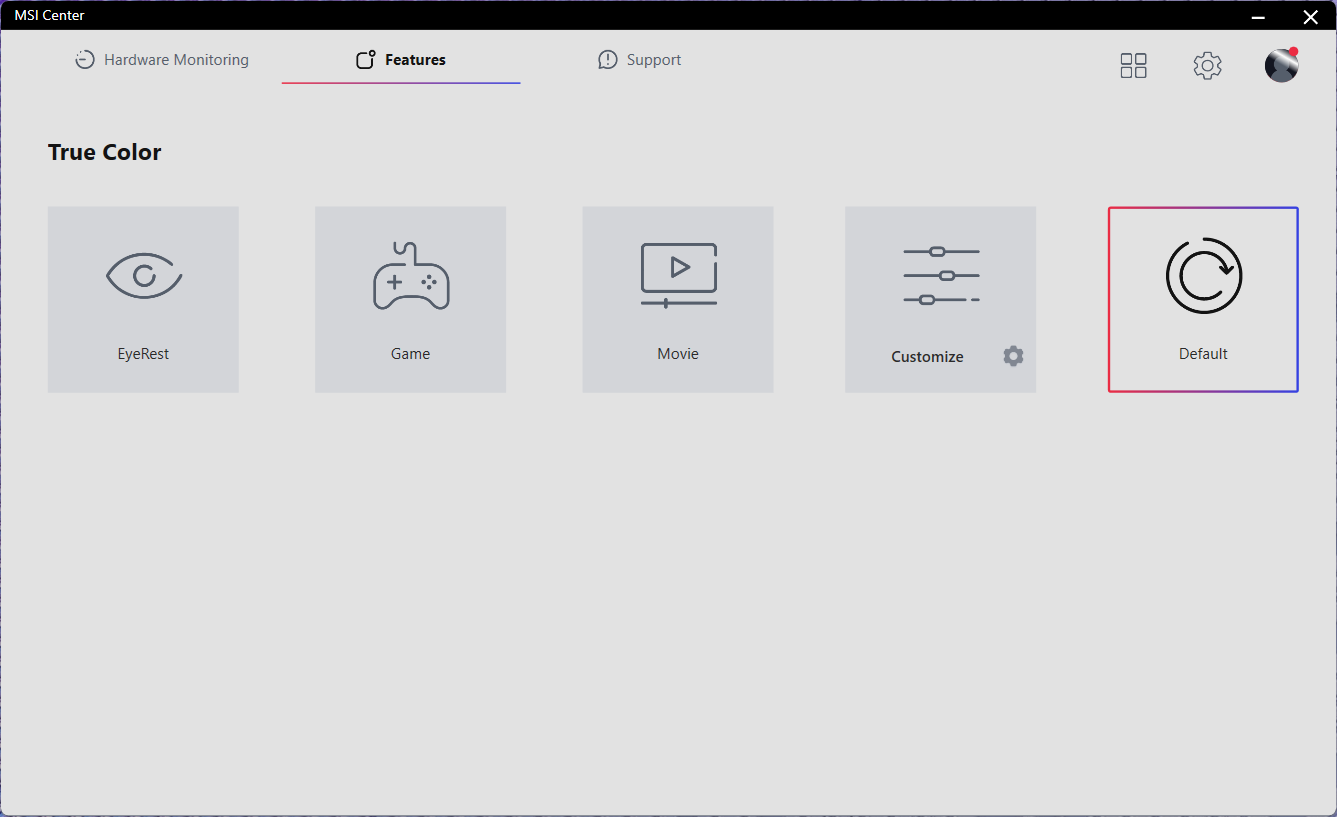

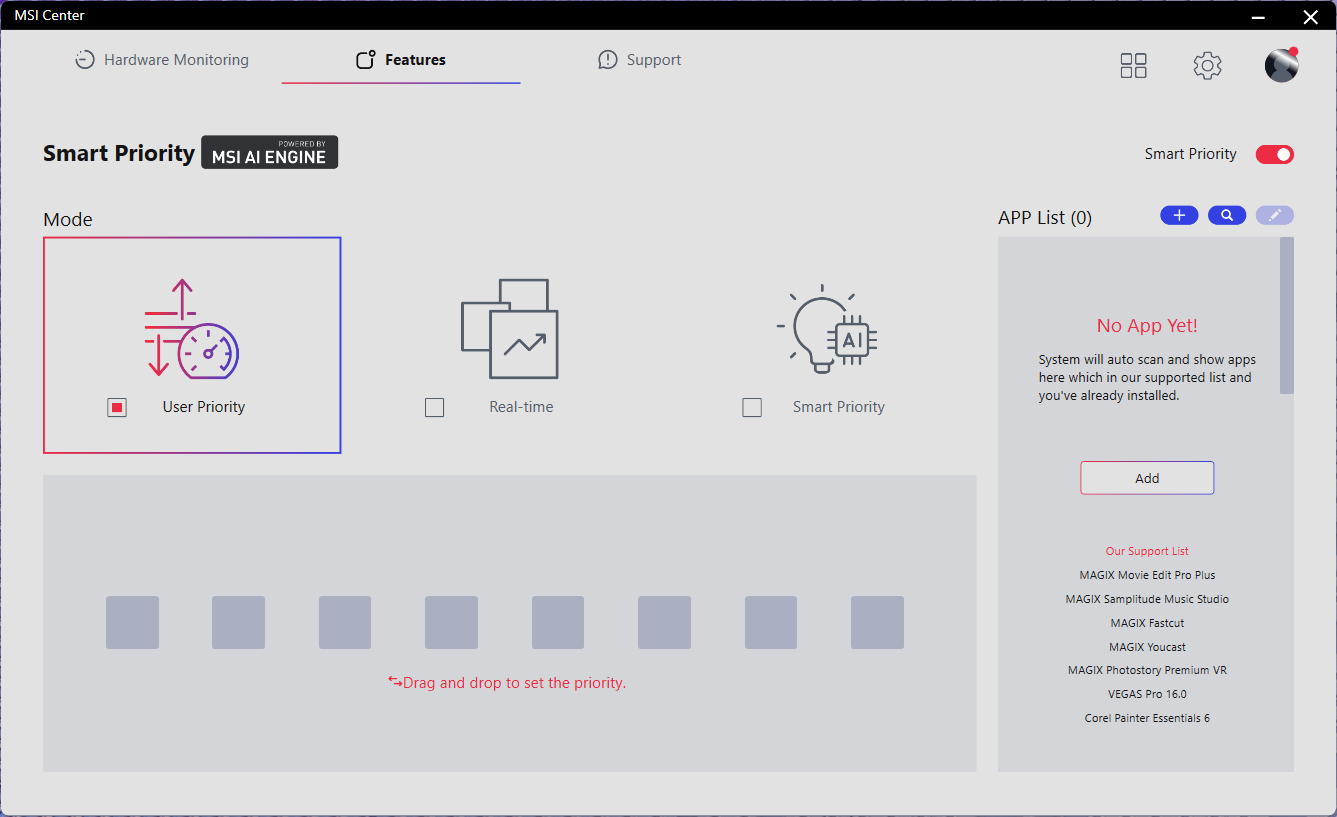

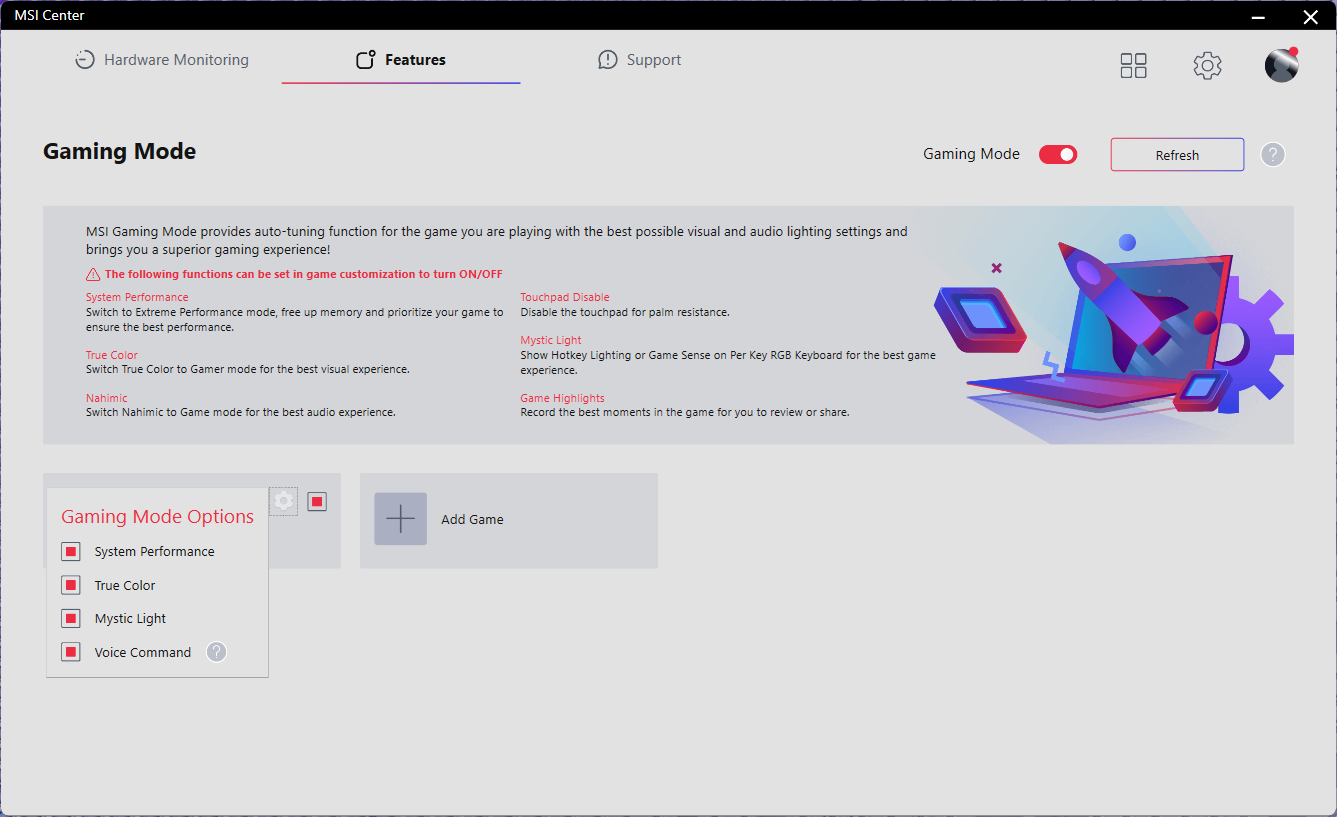

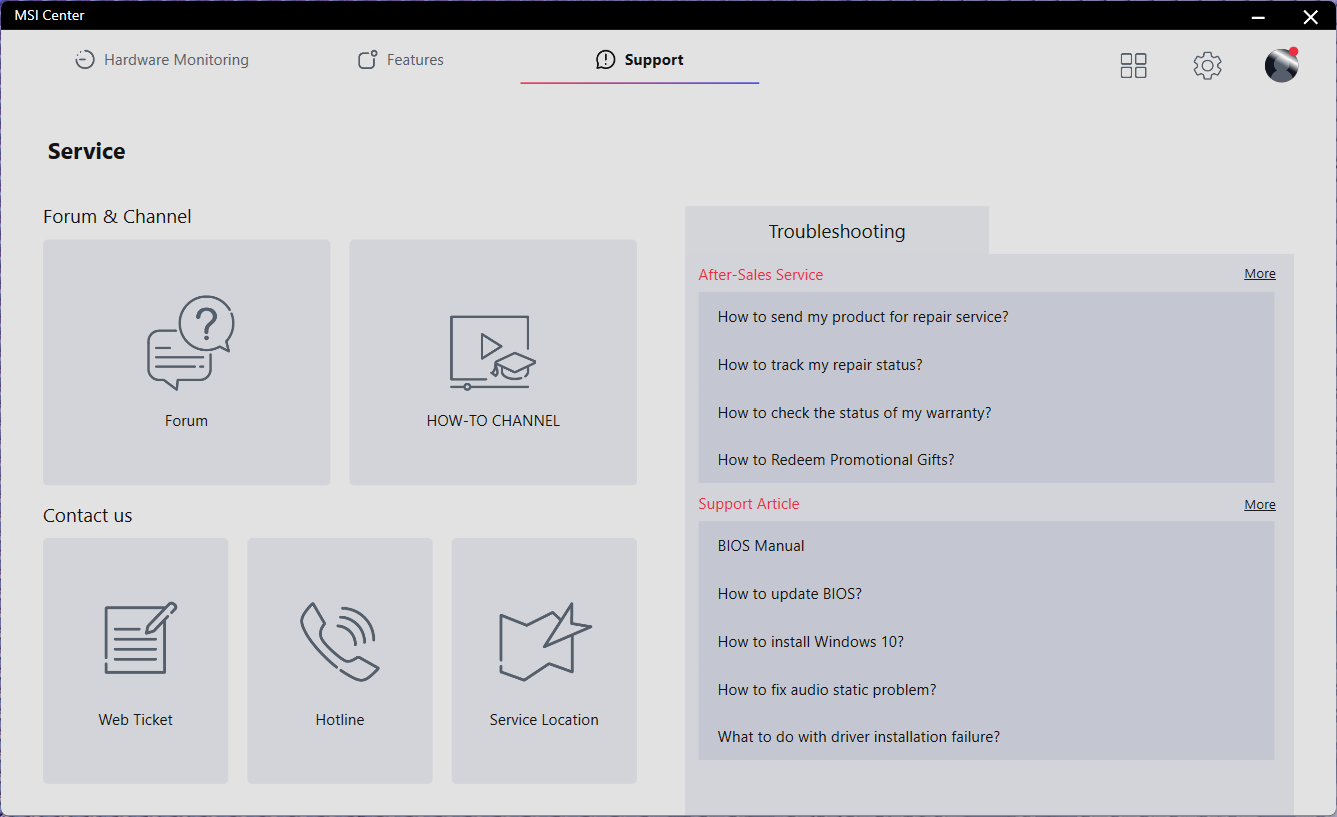

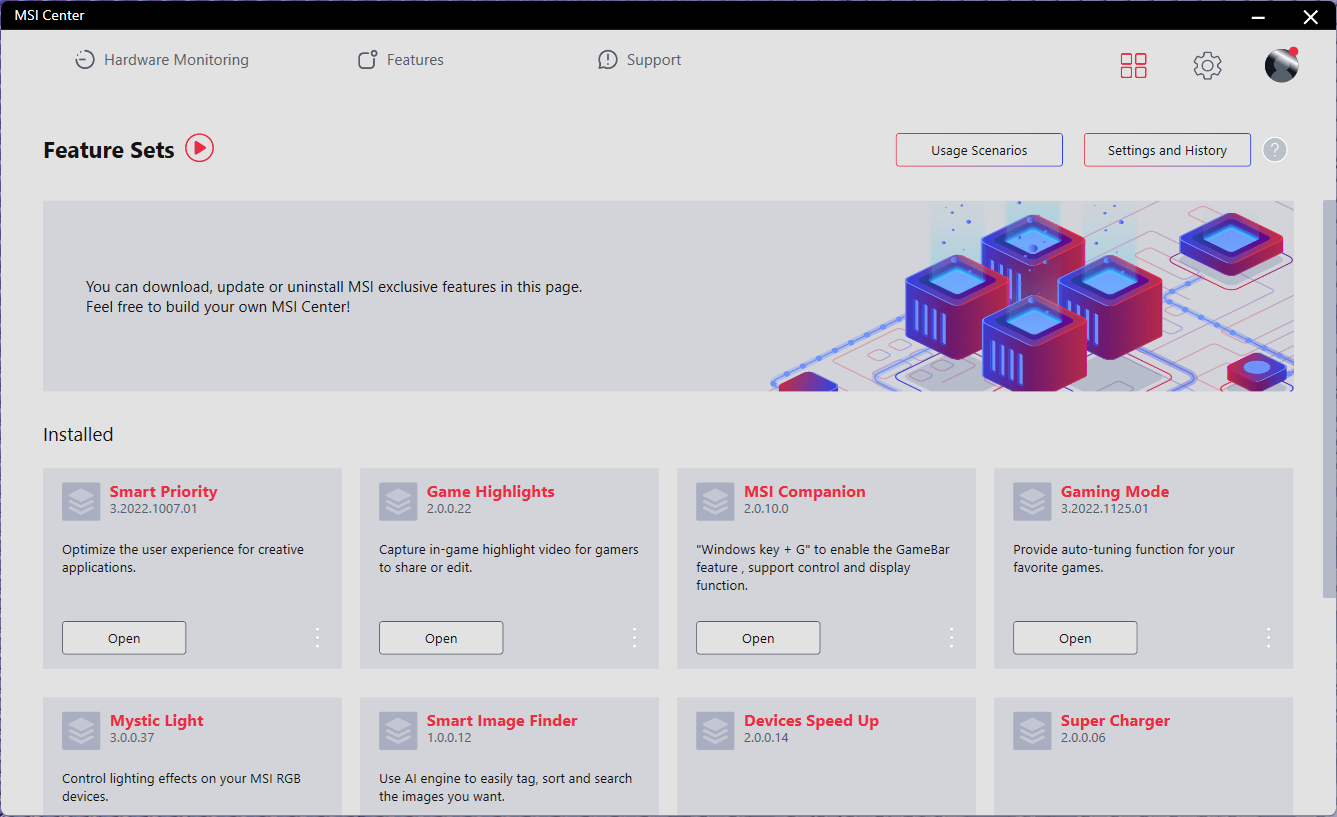

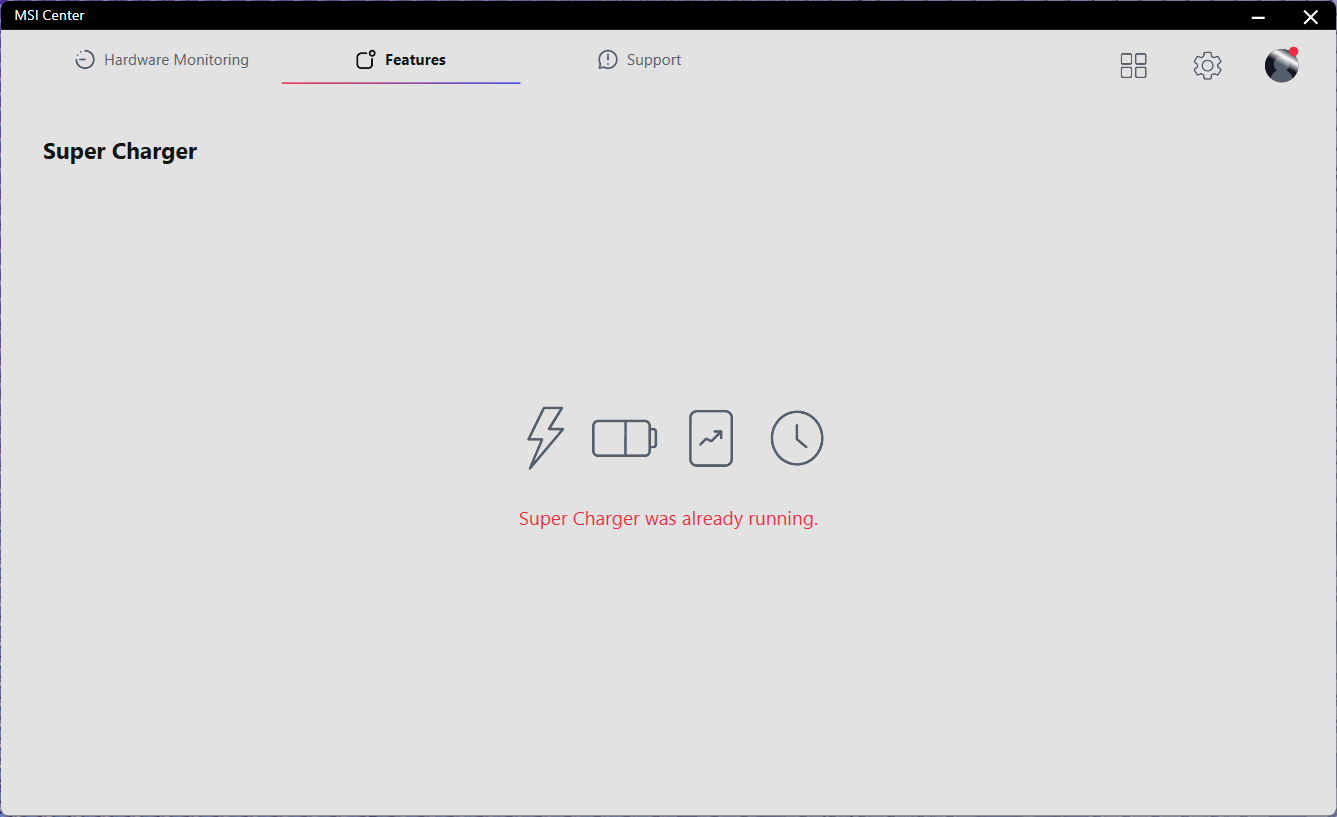

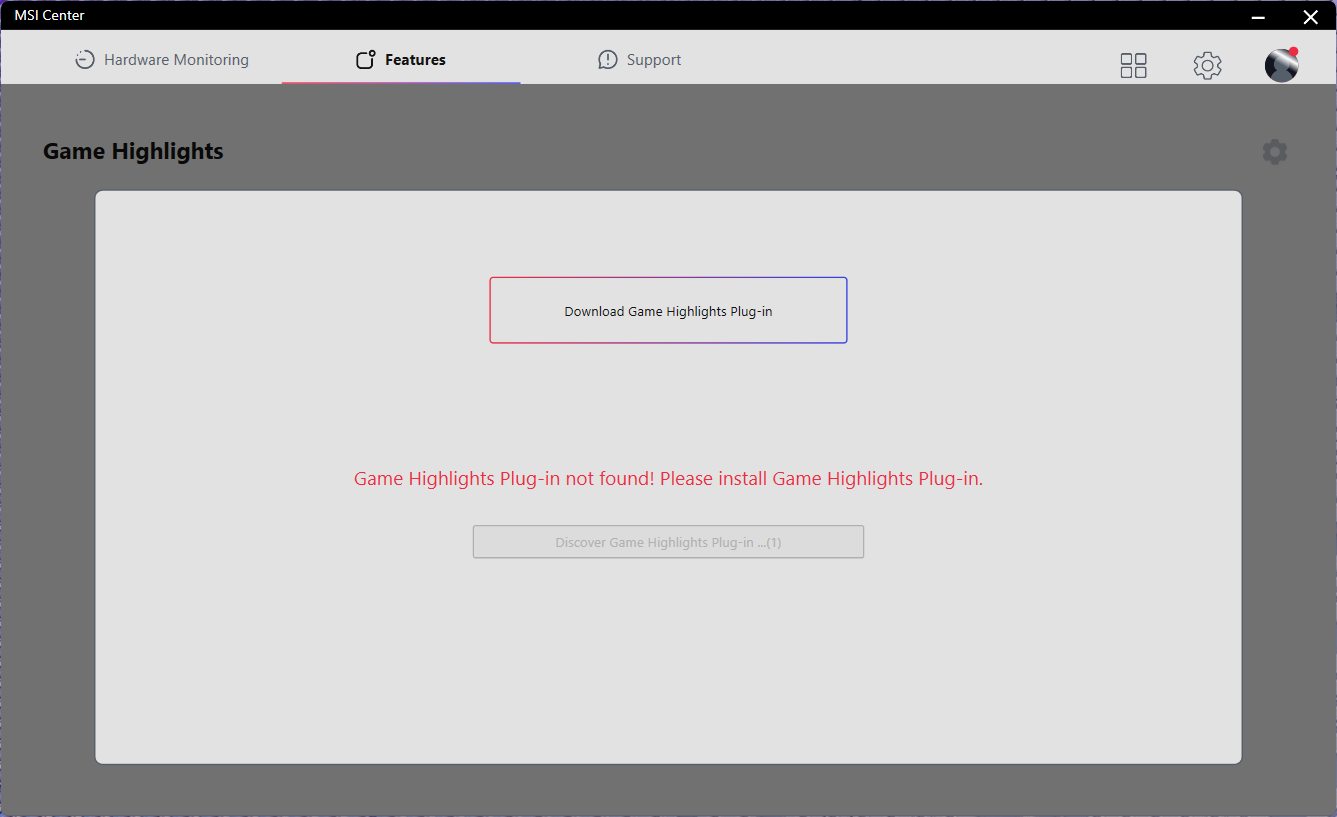

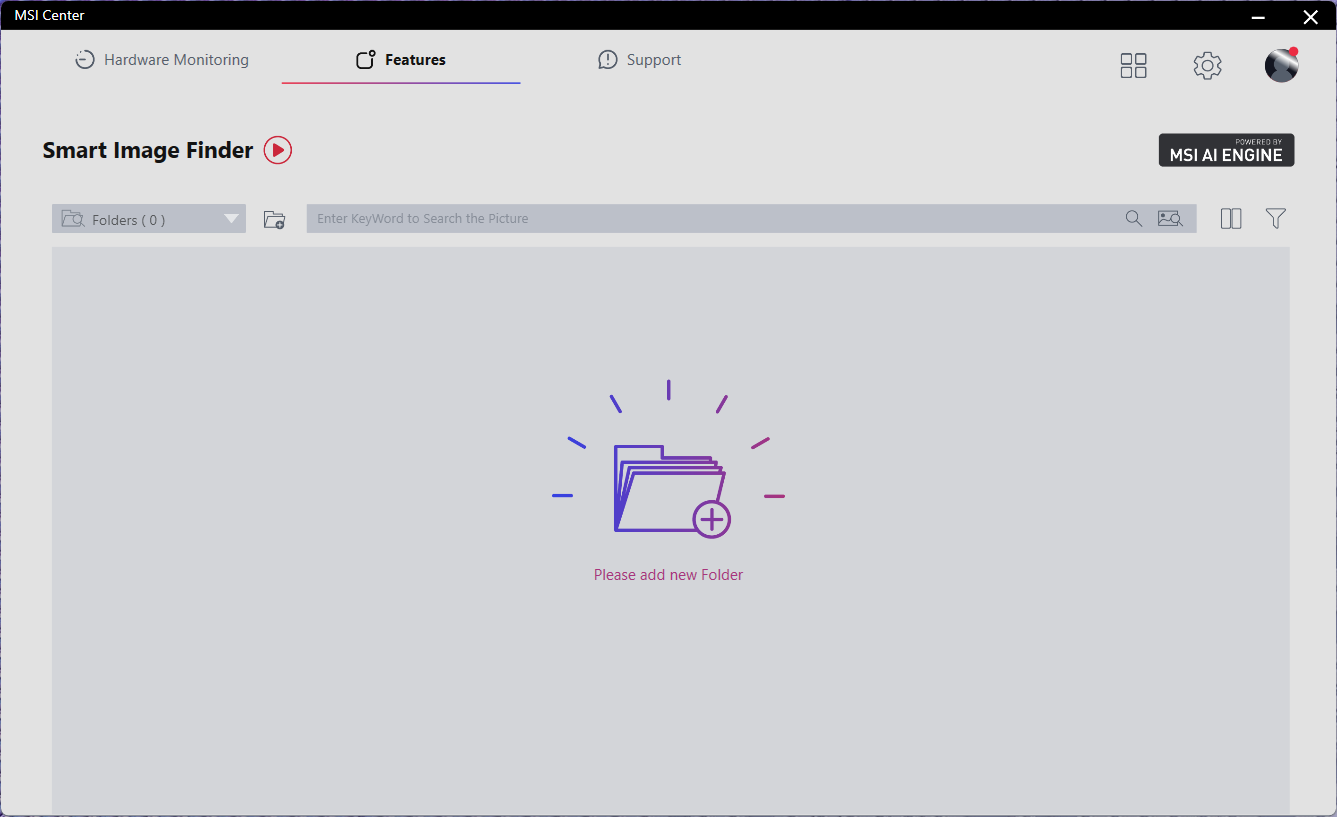

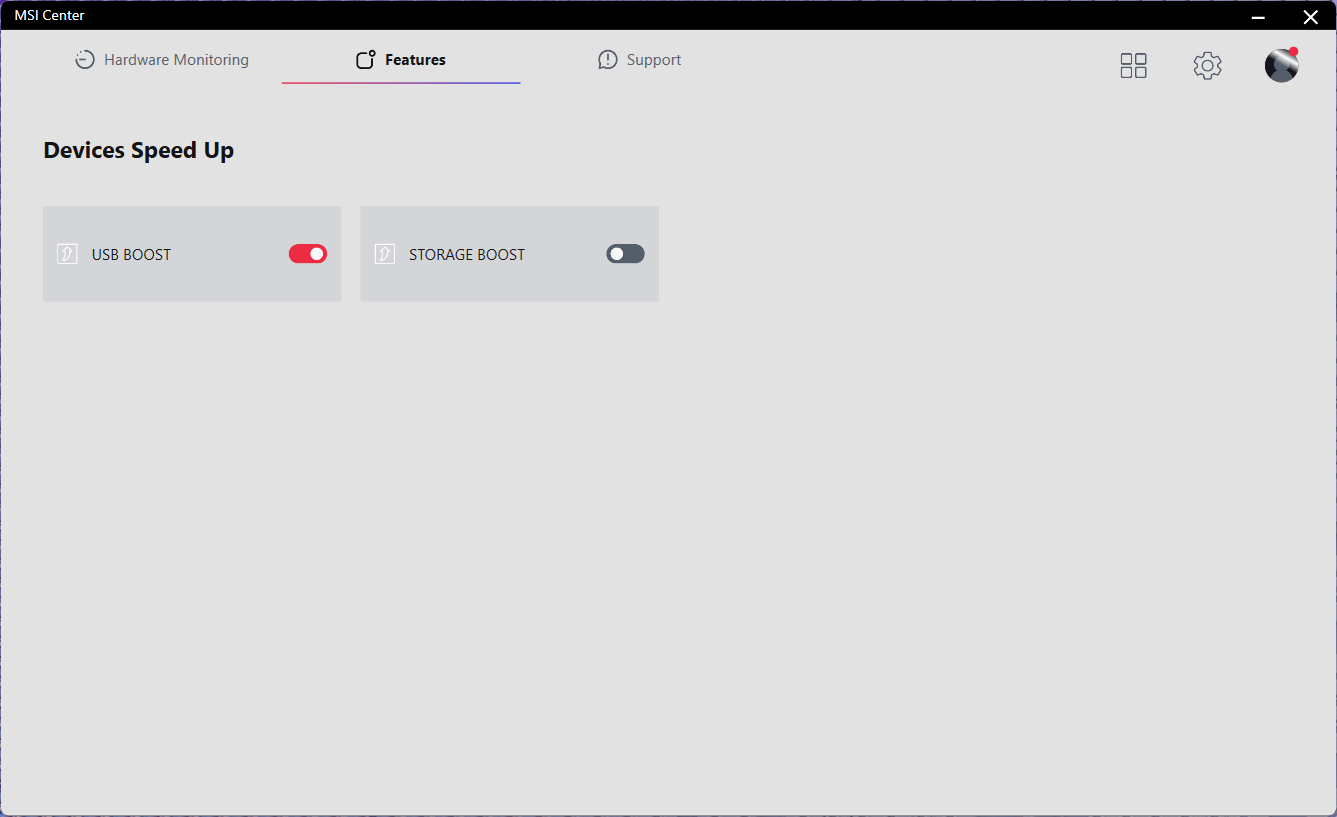

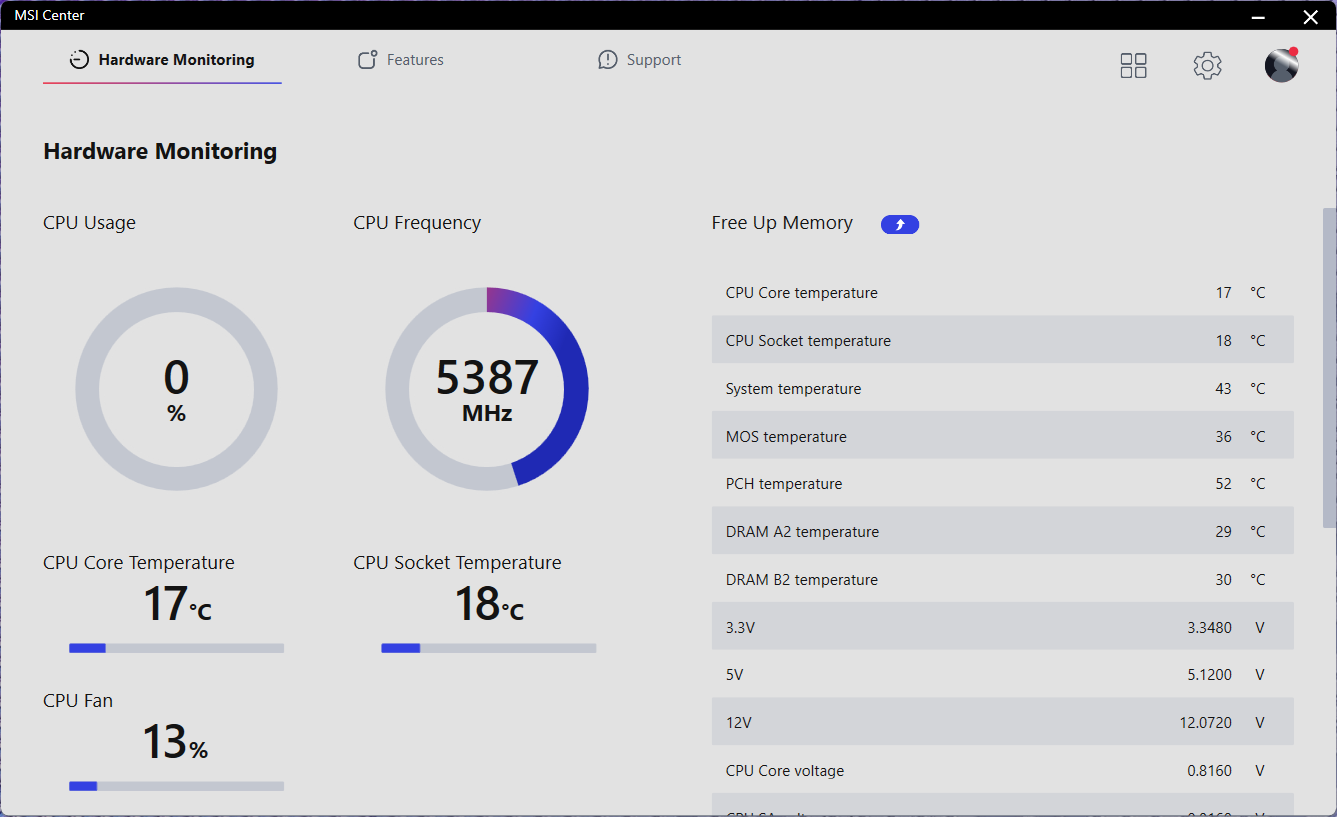

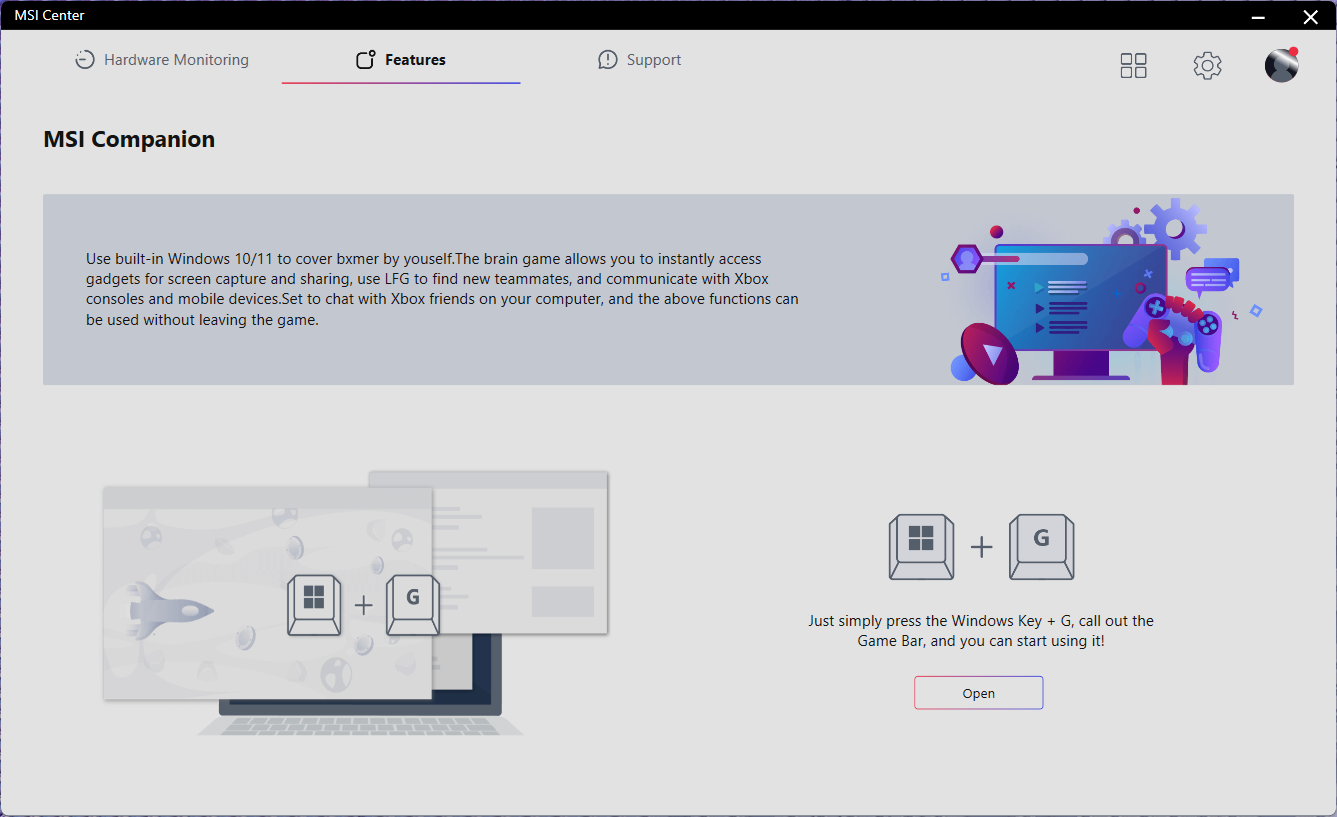

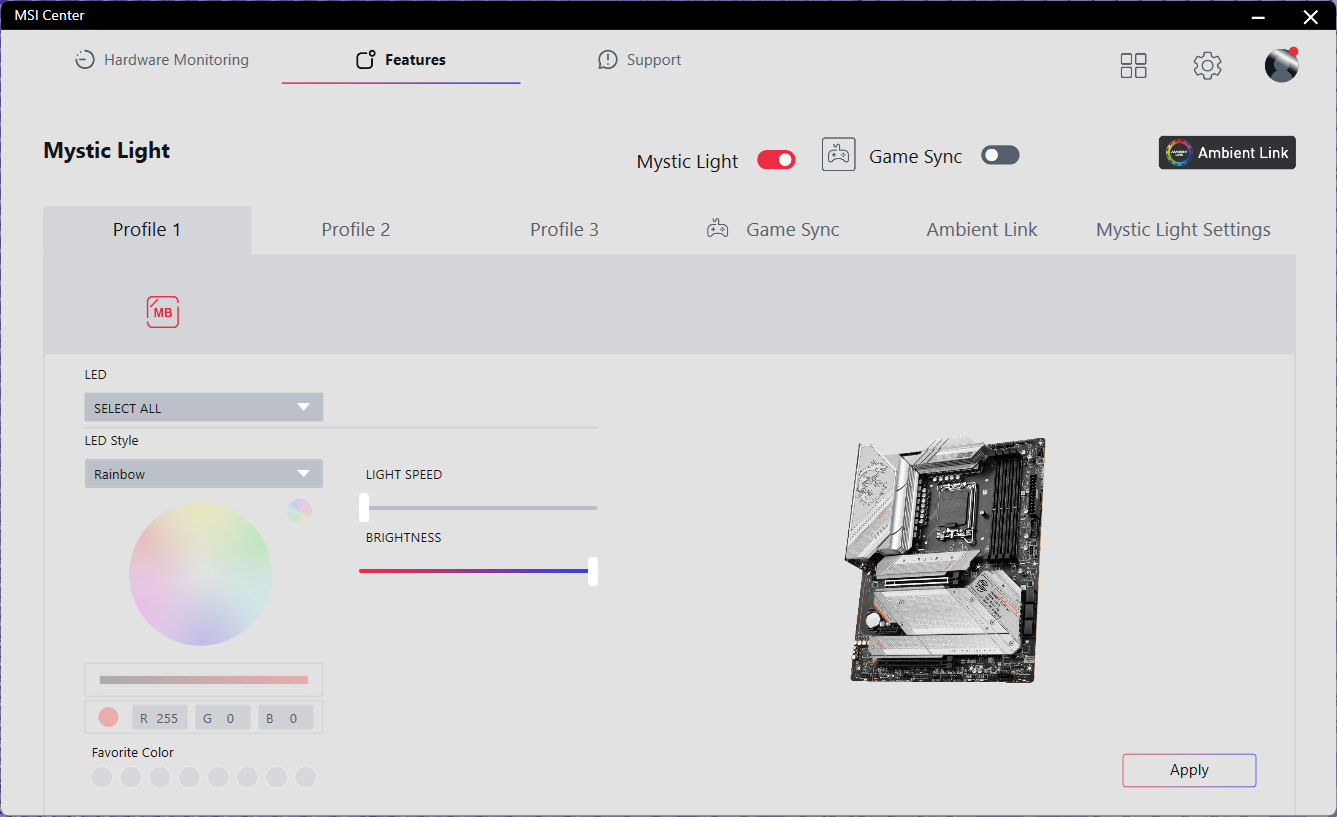

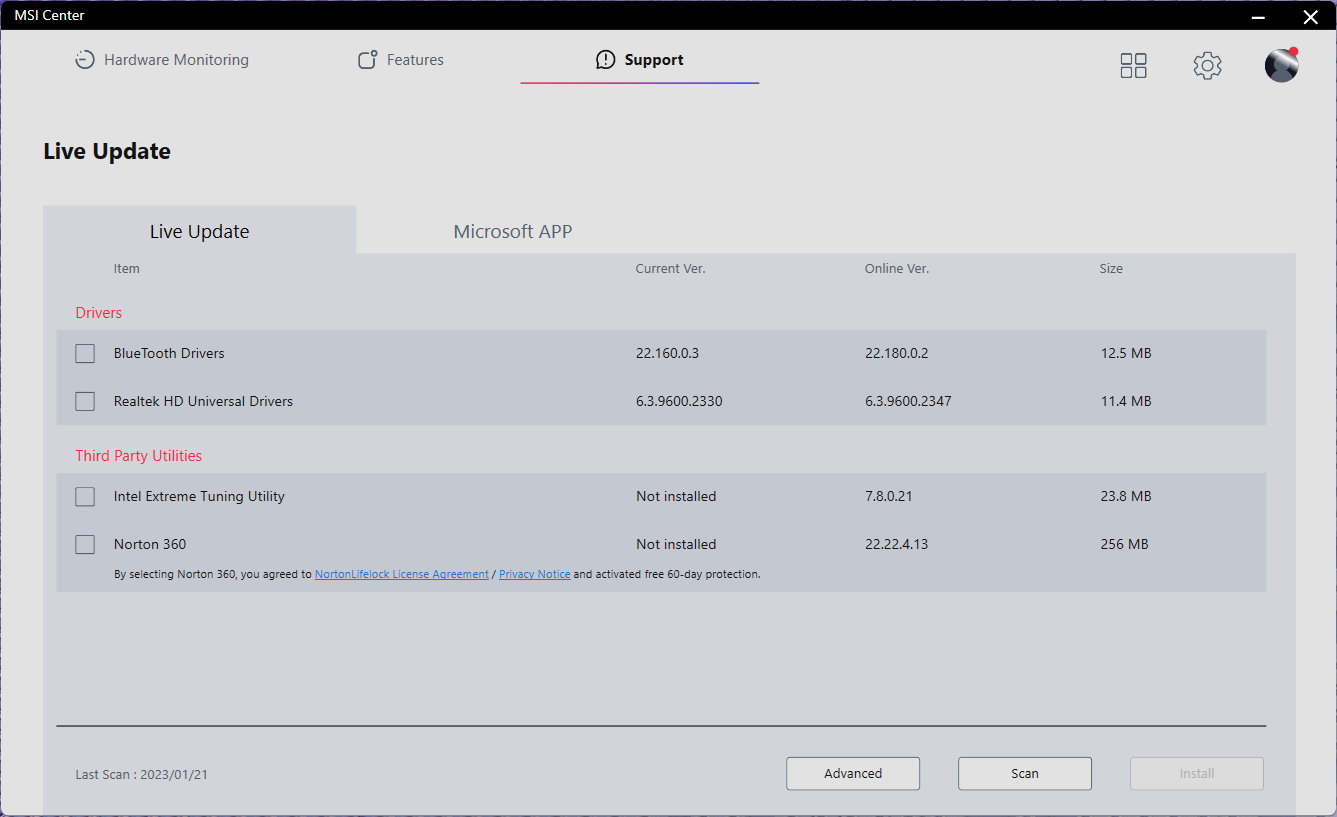

MSI Center — это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но, если необходимо, превратится в функциональный программный комплекс с богатыми возможностями.

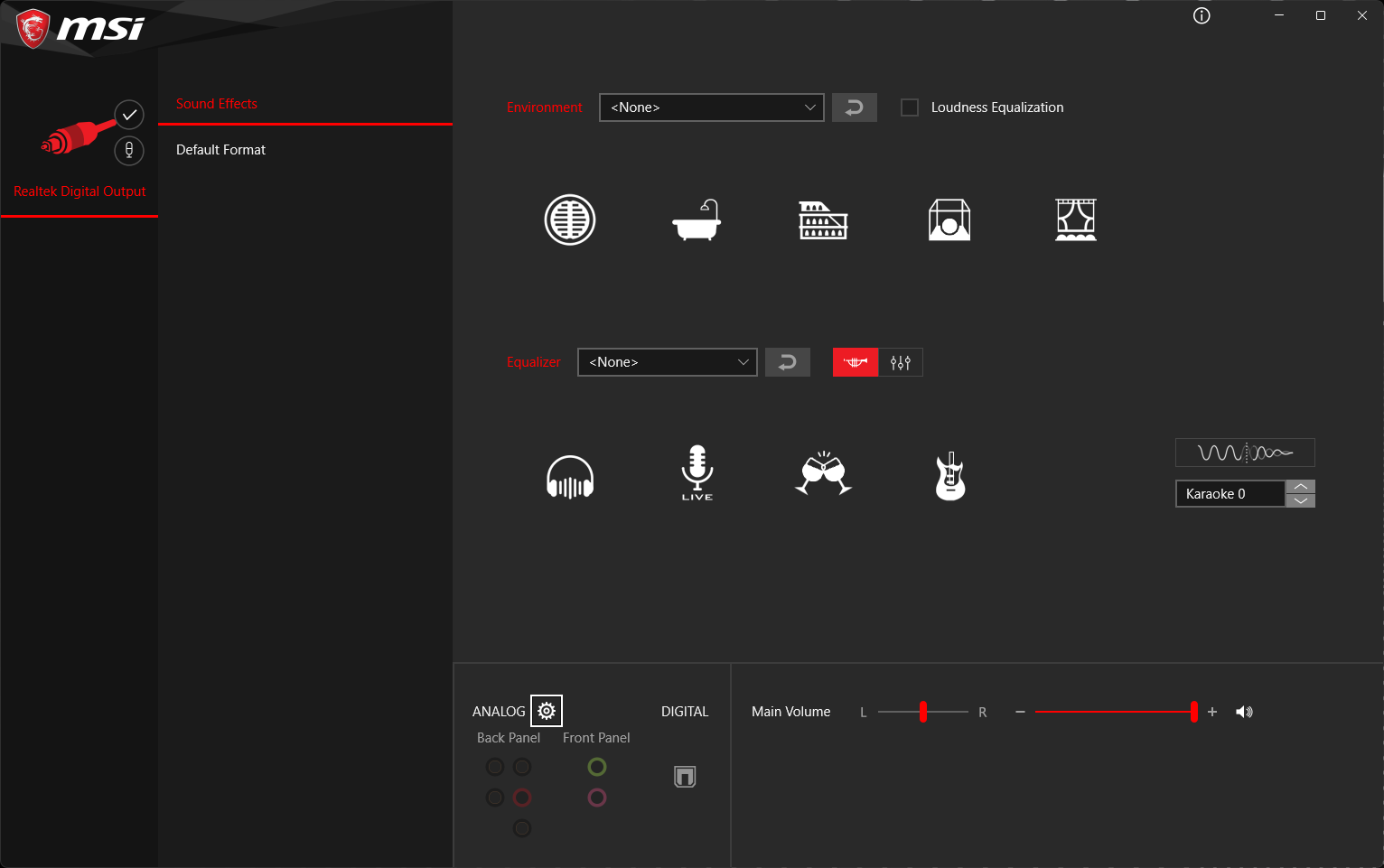

ПО Realtek выполнено в стиле производителя материнской платы, отсюда можно управлять аудио.

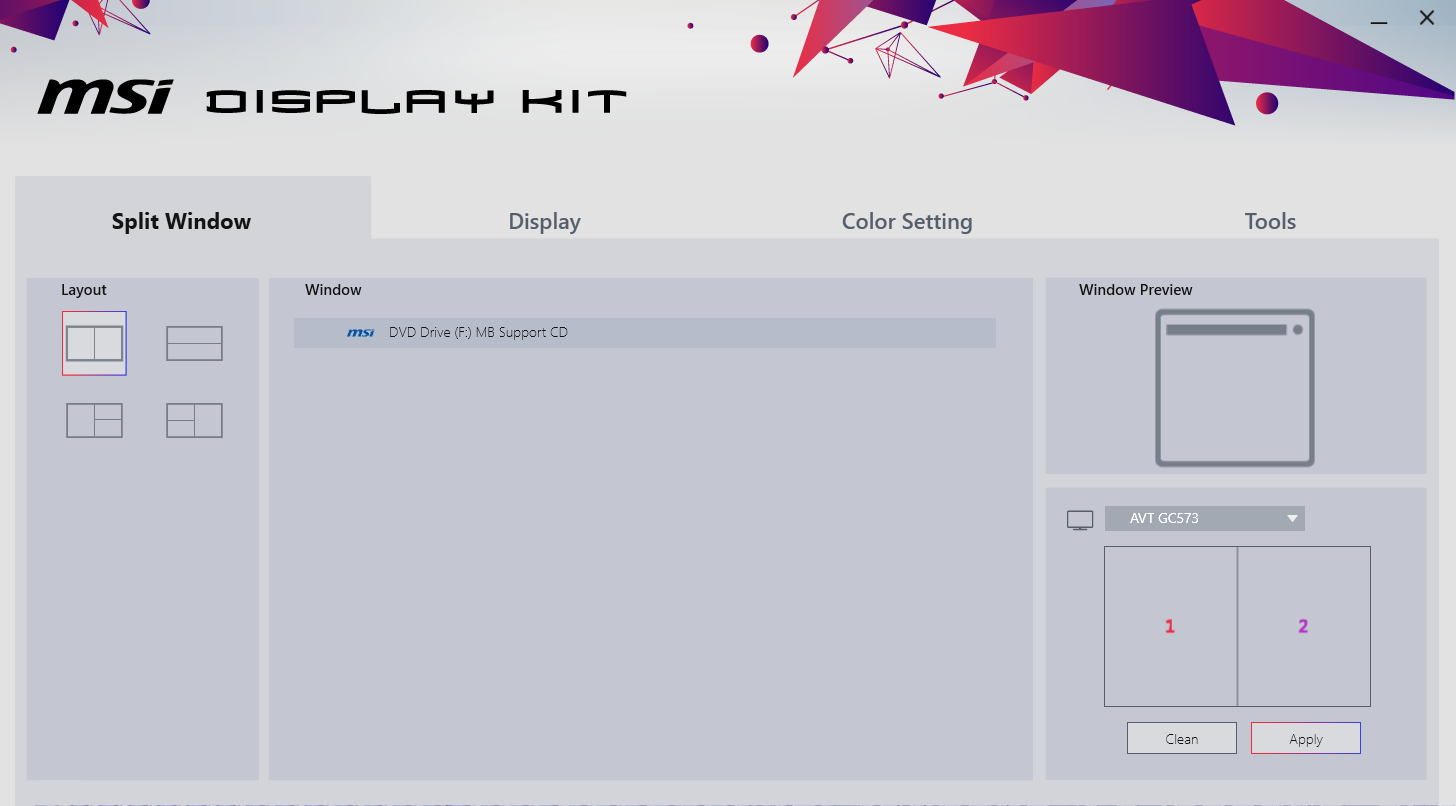

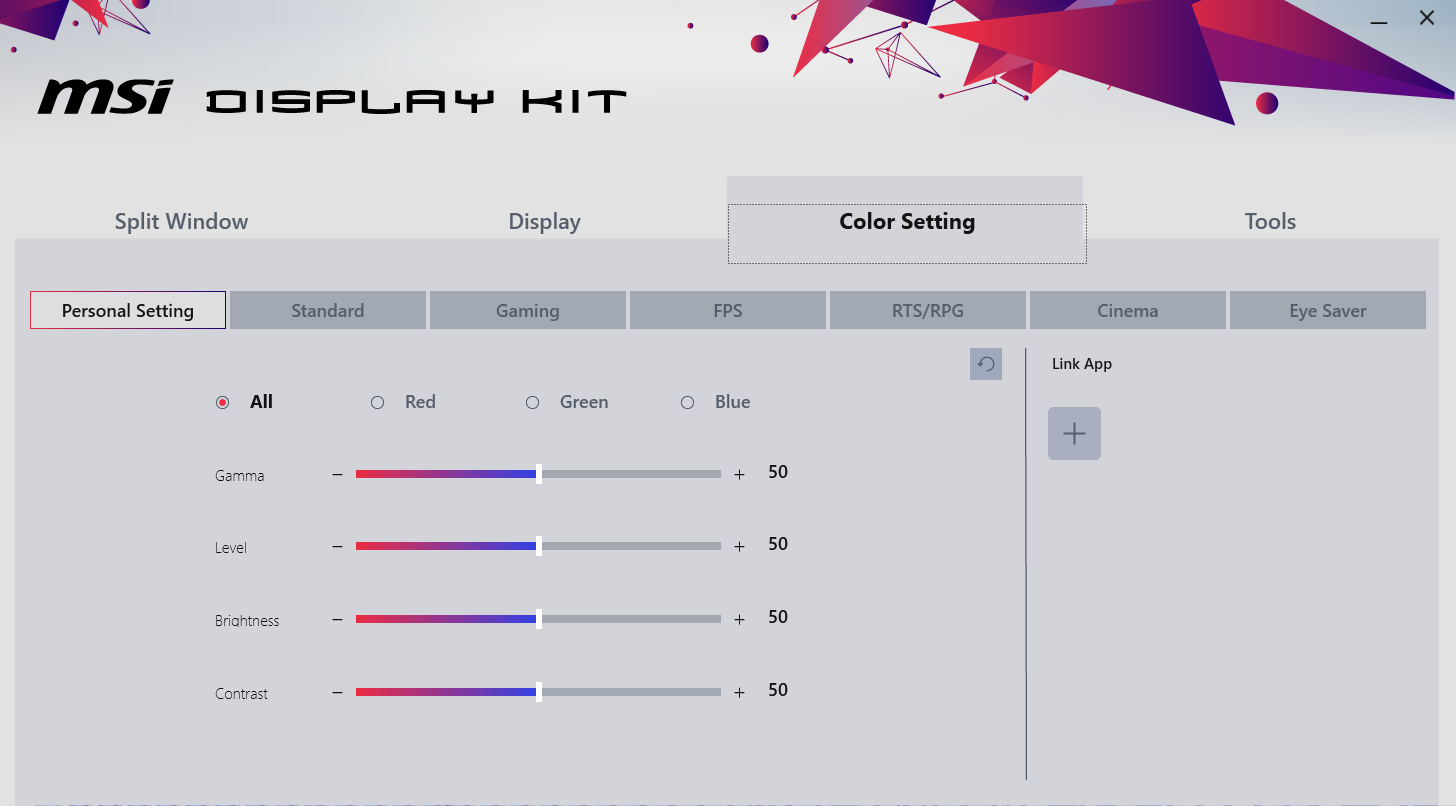

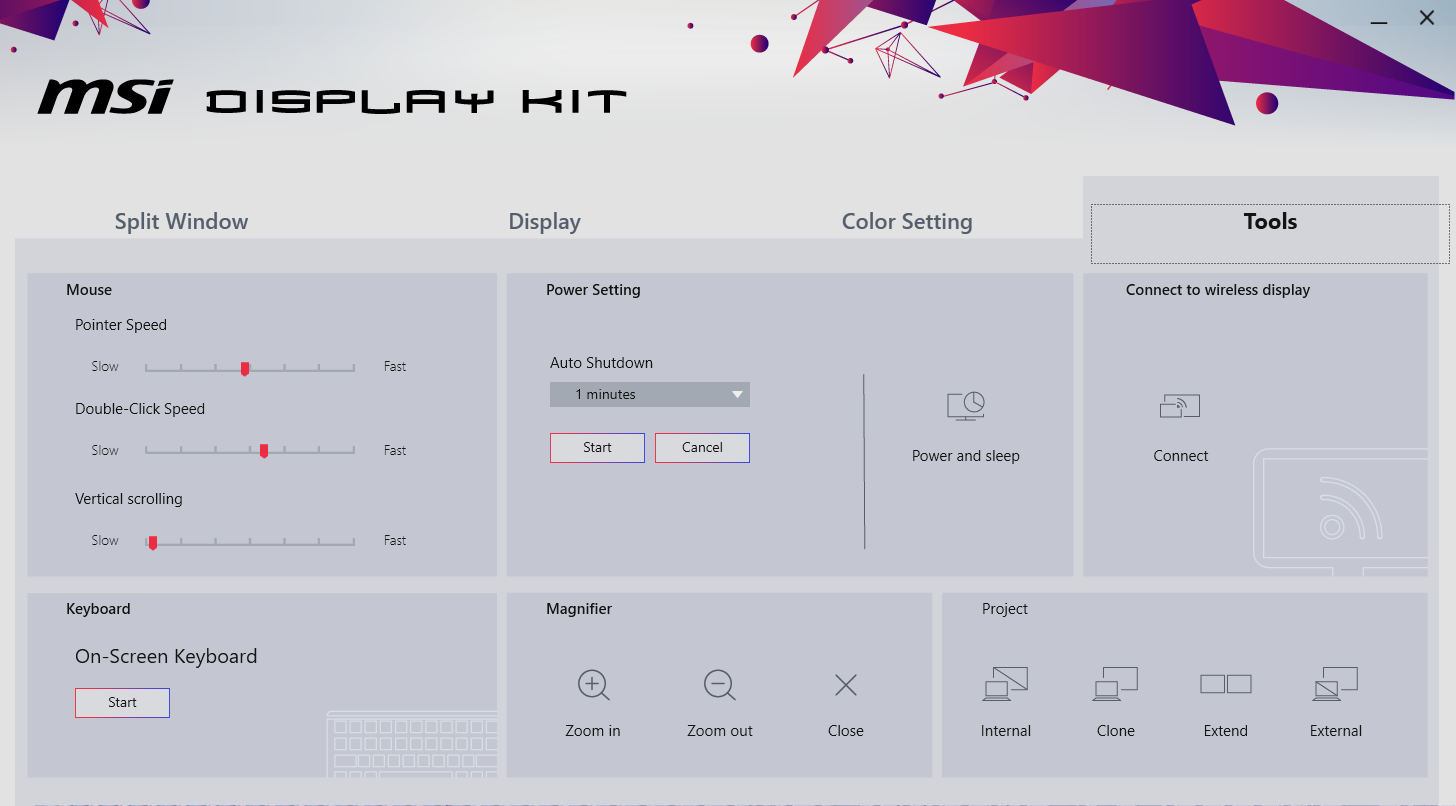

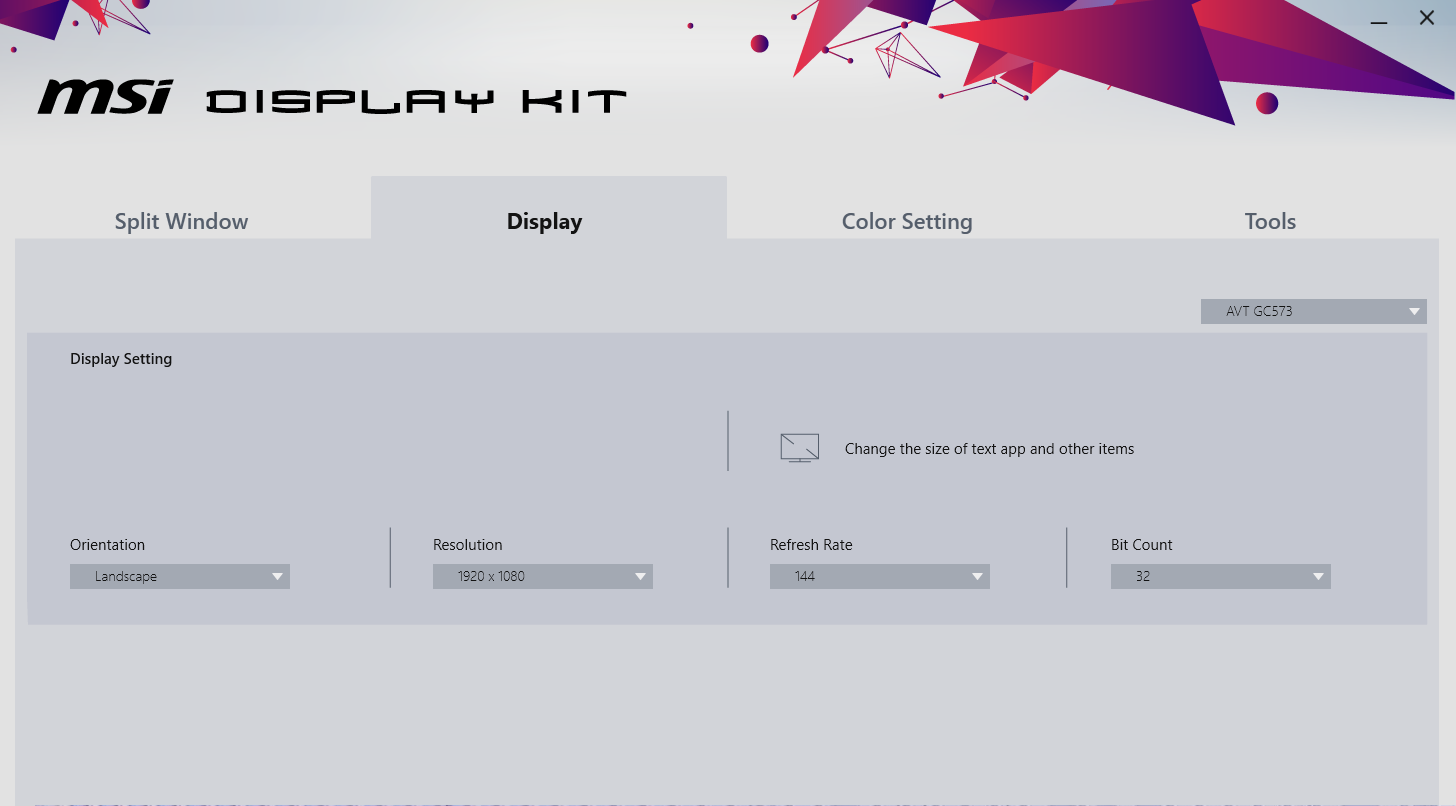

MSI Display Kit позволяет модифицировать режим отображения цвета монитора, режимы разделения экрана и сохранять эти настройки в профилях.
