Учитывая невыдающуюся производительность и редкое обновление платформы AMD AM3+, многие производители не уделяли ей должное внимание в плане выпуска топовых решений. Но появление новейшей AM4 кардинальным образом должно все изменить. Рассматриваемая модель MSI X370 XPower Gaming Titanium является флагманом производителя, то есть тут сконцентрировано всё могущество возможностей без каких-либо компромиссов. Главным образом, особое внимание обязаны были уделить организации питания, чтобы, по возможности, получить максимум от используемых компонентов системы.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/01-msi-x370-xpower-gaming-titanium.jpg)
К своему удивлению, я не увидел здесь большого количества дополнительных адаптеров, имеется лишь контроллер USB последнего поколения от ASMedia. Остальные порты ввода-вывода базируются на ресурсах хаба и выбранной модели процессора.
Модель | MSI X370 XPower Gaming Titanium (MS-7A31 VER:1.1) |
---|---|
Официальная страница продукта в Сети | msi.com |
Чипсет | AMD X370 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7 |
Память | 4 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 1 x PCI Express 2.0 x16 (x4) — X370 3 x PCI Express 3.0 x1 — X370 |
M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 3.0 x2 (Key M, 2242/2260/2280/22110) — APU/Athlon 1 x PCI Express 2.0 x4 (Key M, 2242/2260/2280) — X370 |
Встроенное видеоядро (в APU) | Radeon Series: R7, R5 |
Видеоразъёмы | DisplayPort, HDMI 2.0 |
Количество подключаемых вентиляторов | 6x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142) 1 х 3.1 Gen2 (разъёмов на задней панели нет, X370) 4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon) 4 х 3.1 Gen1 (разъёмов на задней панели нет, X370) 7 x 2.0 (3 разъёма на задней панели, X370) |
Serial ATA | 6 x SATA 6 Гбит/с (X370) |
RAID | 0, 1, 10 (SATA, X370) |
Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I211-AT (Gigabit Ethernet) |
COM | – |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, порт U.2, колодка для подключения ленты RGB LED, кнопки включения, перезагрузки, сброса настроек CMOS (на задней панели), аварийного восстановления прошивки; переключатель Game Boost (авторазгон), M.2 Shield |
Цена в рознице, $ | 318 |
Упаковка и комплектация
Устройство находится в большой коробке, имеется удобная ручка для транспортировки.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/02-msi-x370-xpower-gaming-titanium.jpg)
Ключевые особенности расписаны на откидной обложке, а в появившемся «окне» можно увидеть саму плату. Хочу выделить присутствие многопозиционного переключателя для проведения разгона в одно «переключение».
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/03-msi-x370-xpower-gaming-titanium.jpg)
На тыльной стороне коробки разместили фото платы, схематическое расположение портов на задней панели и детальные таблицы с характеристиками.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/04-msi-x370-xpower-gaming-titanium.jpg)

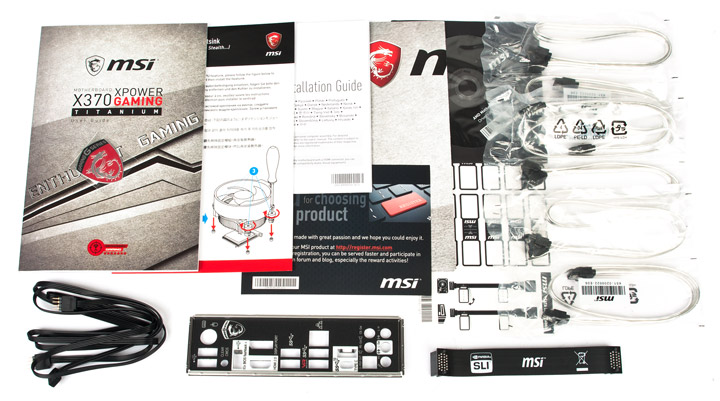

Плата и аксессуары находятся в разных контейнерах. Тут есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- наклейка с логотипом MSI Gaming Series;
- брошюра-памятка по корректной установке кулера и модулей памяти;
- многоязычная инструкция по быстрой установке;
- карточка регистрации покупателя;
- плакат — большой разворачивающийся лист, на котором изображена плата и выполнено описание всех её узлов;
- диск с драйверами и фирменным ПО;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения светодиодной ленты (разветвитель на два гнезда, длина каждого плеча около 80 см);
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- один гибкий мостик для организации SLI из двух видеокарт.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/05-msi-x370-xpower-gaming-titanium.jpg)
Несколько обыденный набор, если судить сгоряча. Однако компания MSI проводит периодическую раздачу ключей для скачивания игр, до конца месяца можно заполучить код активации Uplay для For Honor, необходимо будет лишь зарегистрировать приобретённый продукт.
Внешний вид

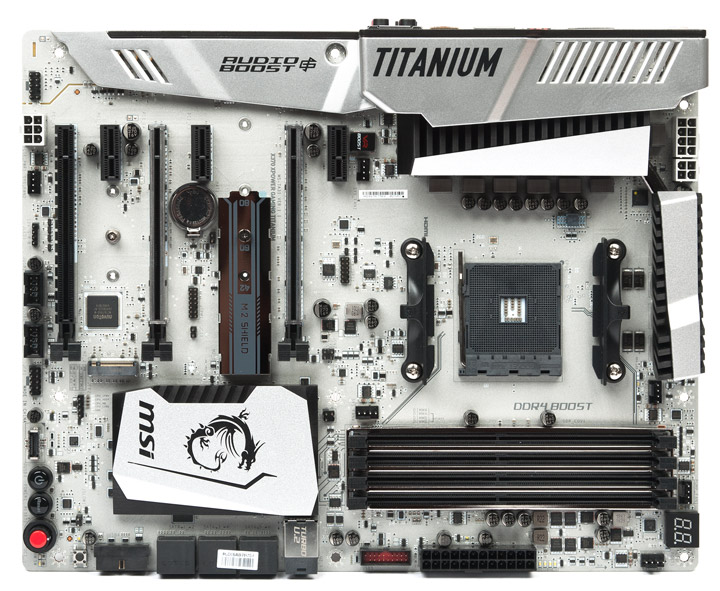

Габариты изделия соответствуют полному формату ATX, есть девять отверстий для крепления. Преобладает в оформлении серебристый цвет, большая часть светодиодов на плате имеют белый цвет свечения. Сразу хочется отметить возможность усиления питания, как процессора, так и линий PCI-E, для этого здесь есть пара дополнительных гнёзд.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/06-msi-x370-xpower-gaming-titanium.jpg)

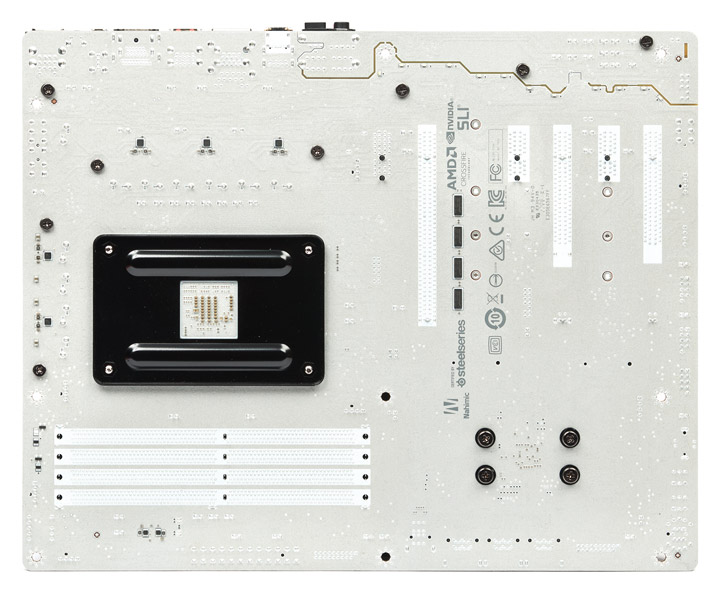

На тыльной стороне электронных компонентов почти нет. Небольшая группа находится у преобразователя напряжения для ЦП, наиболее заметны тут четыре свитча, распределяющие поровну шестнадцать линий PCI-E между двумя полноформатными слотами. Имеется традиционная подсветка зоны размещения звукового кодека, организованная группой белых светодиодов и изолирующим зазором, выполняющего здесь роль световода.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/07-msi-x370-xpower-gaming-titanium.jpg)

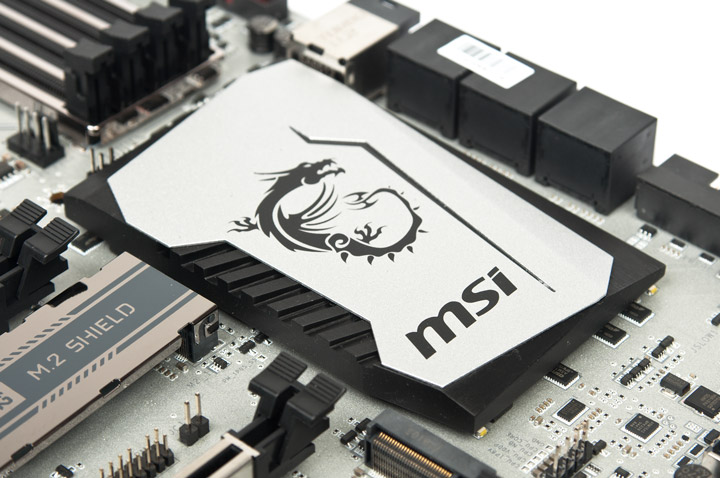

Охладитель у чипа X370 массивный. По его углам на плате есть ещё четыре белых светодиода.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/08-msi-x370-xpower-gaming-titanium.jpg)

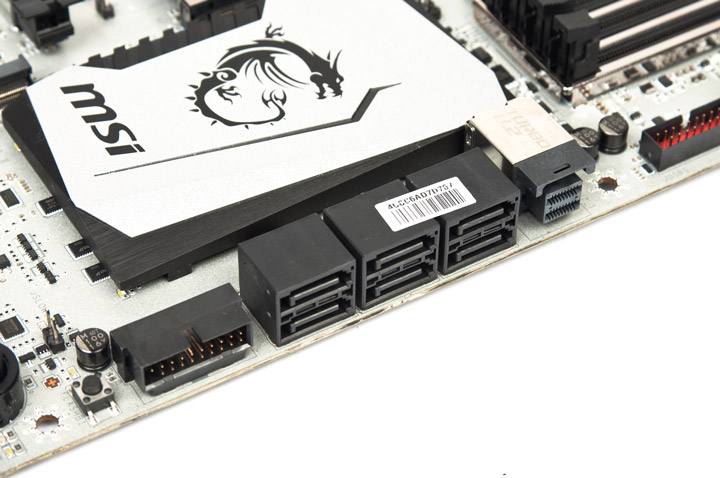

В наличии шесть классических выходов SATA. Ещё два, идущих от ЦП, направлены к паре M.2. Гнездо U.2 располагает только линиями PCI-E.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/09-msi-x370-xpower-gaming-titanium.jpg)

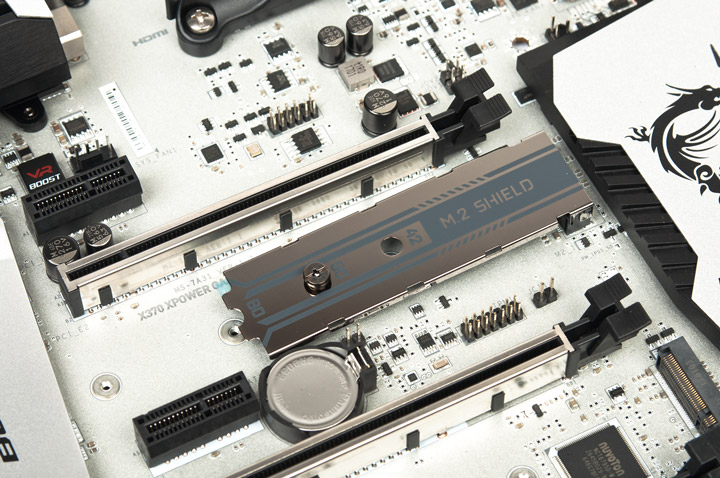

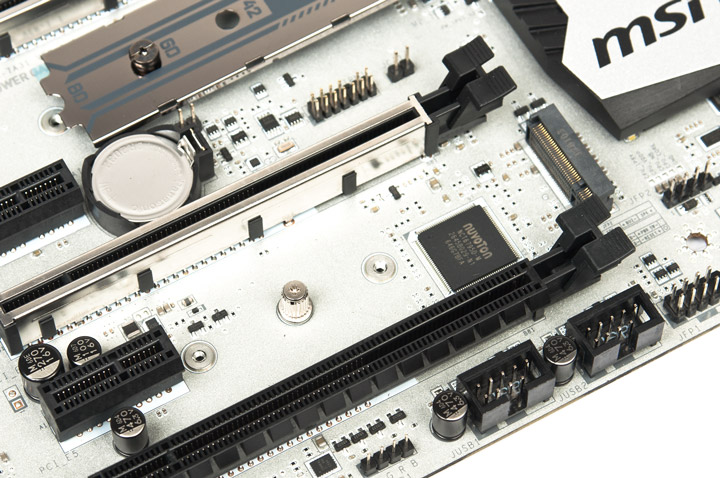

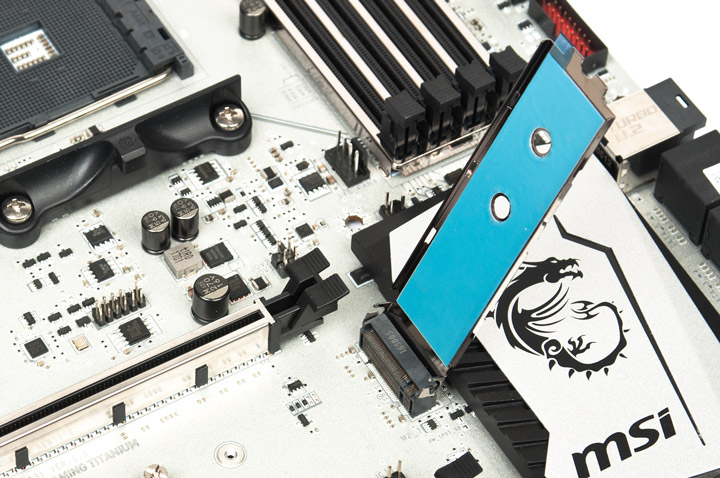

Верхнее посадочное место для устройств M.2 не будет ограничивать их размеры, хотя экранирующий щит полностью накроет только восьмисантиметровое решение. Нижнее посадочное место уже не позволит установить изделие типа 22110.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/10-msi-x370-xpower-gaming-titanium.jpg)
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/11-msi-x370-xpower-gaming-titanium.jpg)
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/12-msi-x370-xpower-gaming-titanium.jpg)

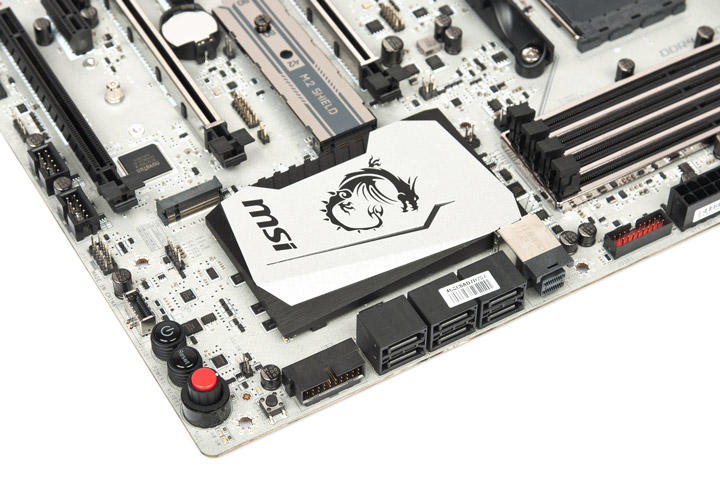

Корпусные кабели для устройств USB могут насчитывать пять единиц. Пара — для USB второго поколения, ещё пара — для третьего и последний кабель будет довольствоваться самым последним симметричным типом гнезда типа C для актуального поколения USB.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/13-msi-x370-xpower-gaming-titanium.jpg)

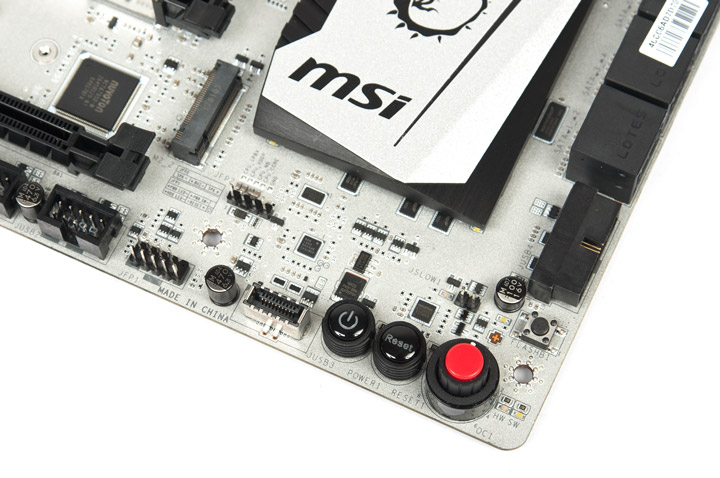

В правом углу находятся три кнопки — старта, перезапуска и аварийного восстановления прошивки. Есть ещё многопозиционный переключатель Game Boost. Автоматический разгон изучим в соответствующем разделе. Над колодкой под «спикер» присутствуют точки для замера напряжений, но напрямую пользоваться ими не удобно, там понадобиться ювелирная точность работы со щупами, лучше сразу напаять туда удлиняющие провода (в случае острой необходимости использования именно аппаратных замеров).
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/14-msi-x370-xpower-gaming-titanium.jpg)

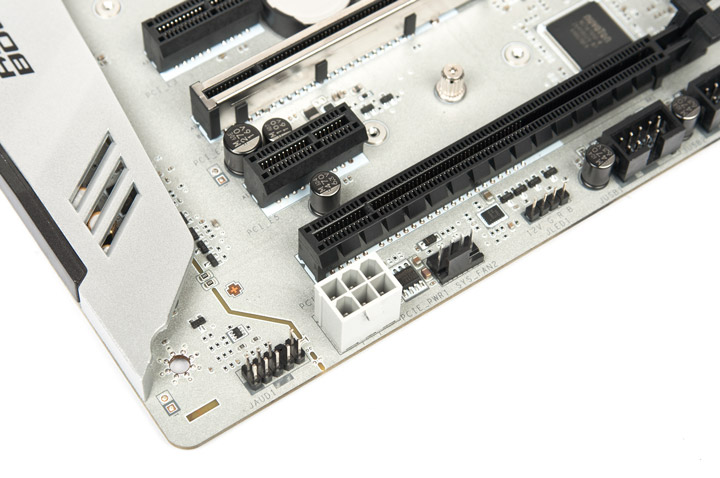

У нижней грани расположен контактный разъём для подключения светодиодной ленты.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/15-msi-x370-xpower-gaming-titanium.jpg)

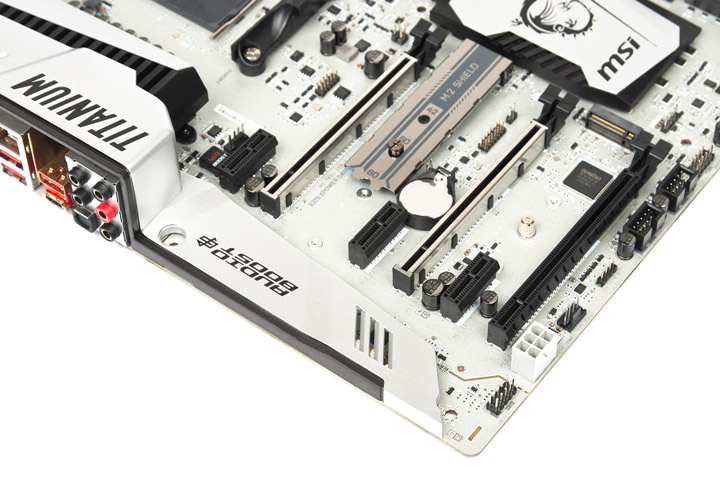

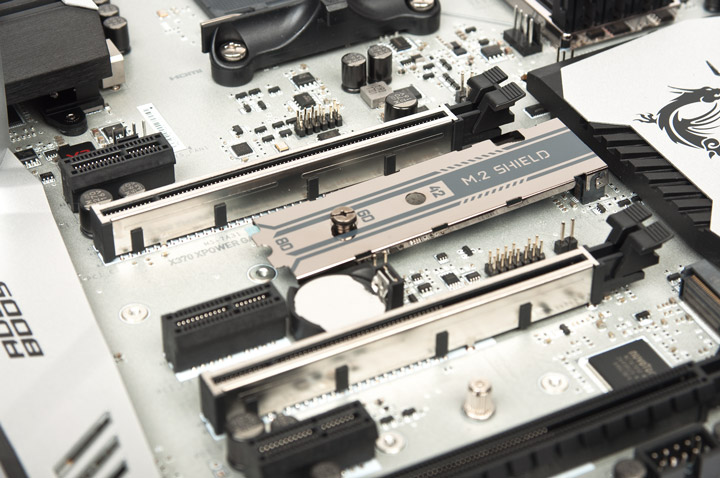

Конфигурация слотов расширения обычная, два армированных гнёзда PCI-E могут быть использованы для видеоускорителей, третье, самое нижнее, работает с хабом. Интерфейсных гнёзд PCI и COM здесь нет.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/16-msi-x370-xpower-gaming-titanium.jpg)
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/17-msi-x370-xpower-gaming-titanium.jpg)

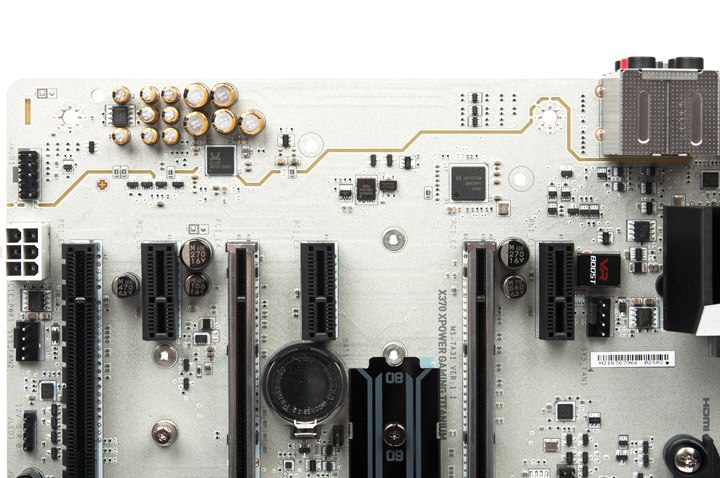

Распайка звукового кодека Realtek ALC1220 произведена без участия экранирующих конструкций. Рядом есть большое число особых конденсаторов и операционный усилитель.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/18-msi-x370-xpower-gaming-titanium.jpg)

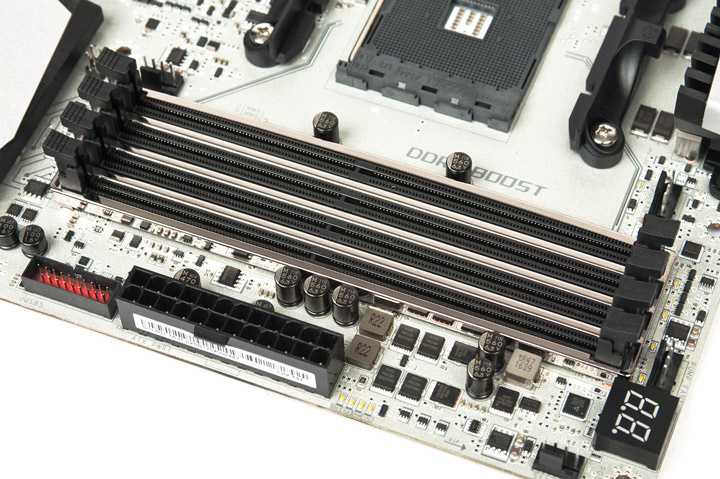

Зато экраном снабжена область со слотами для памяти. Над ними есть четыре светодиода, они сигнализируют о наличии в гнёздах модулей DRAM.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/19-msi-x370-xpower-gaming-titanium.jpg)

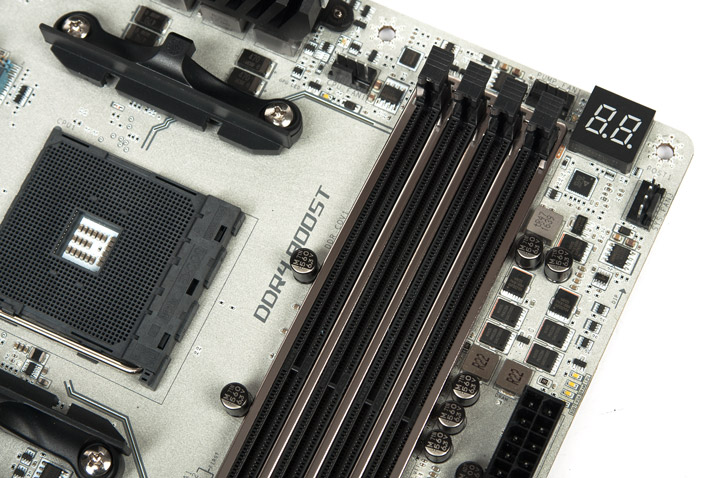

Здесь же разместили полезный для диагностики индикатор кодов POST и более простую версию для этих же целей — EZ Debug LED, образованную четырьмя светодиодами. Еще для колодок системных охладителей используются двухцветные индикаторы — CPU 1 и PUMP 1. Зелёное свечение сигнализирует активацию метода понижения напряжения, а красный цвет — изменения скважности ШИМ (для четырёхпроводных устройств). За главным гнездом питания есть индикатор активированного A-XMP, он тоже белого цвета.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/20-msi-x370-xpower-gaming-titanium.jpg)

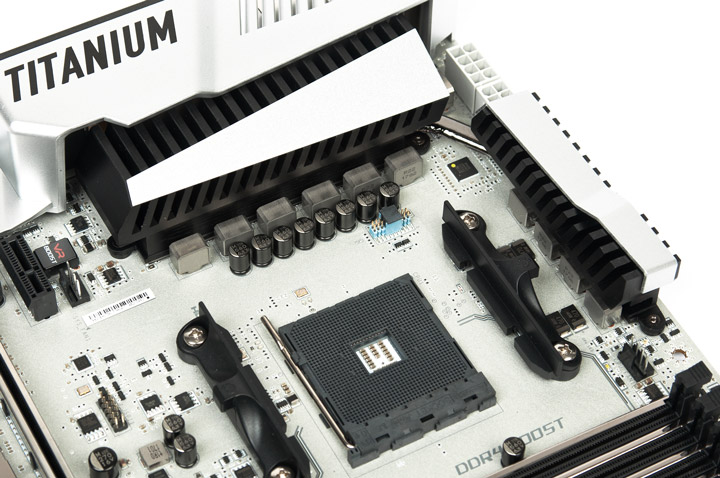

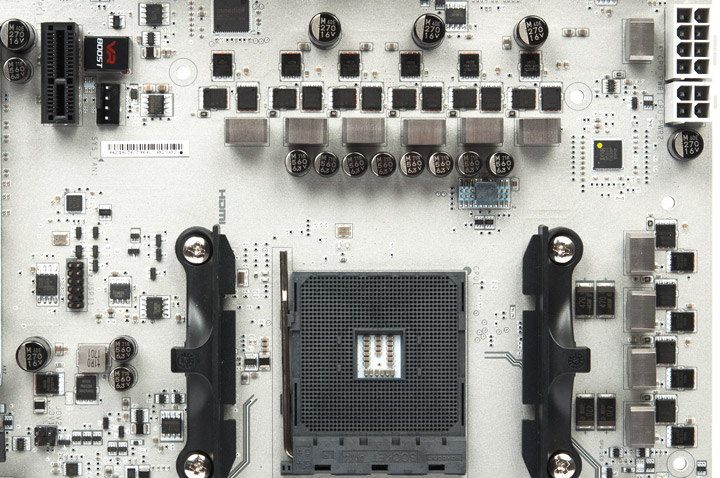

В области размещения охладителя ЦП достаточно просторно. Хочу отметить новый тип используемых дросселей. Ближе к гнезду процессора находится колодка голубого цвета, она необходима для инженерных экспериментов и в розничной версии рассматриваемой модели отсутствует.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/21-msi-x370-xpower-gaming-titanium.jpg)

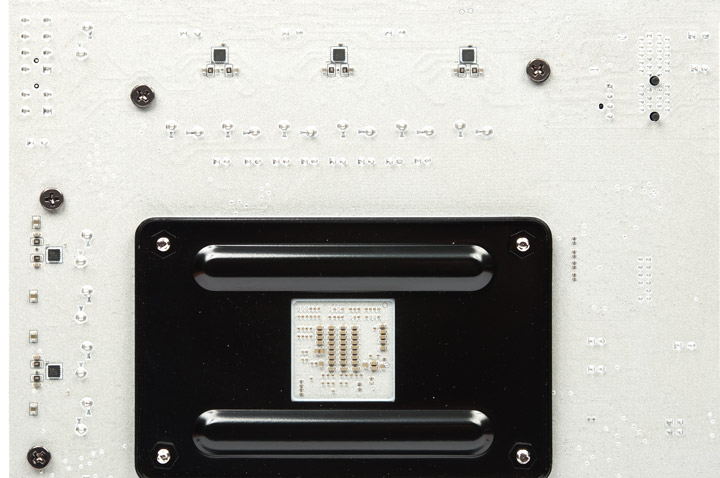

Организация работы преобразователя основана на восьмиканальном ШИМ-контроллере IR35201 производства Infineon Technologies. Его ресурсы используются не полностью. На тыльной стороне платы находятся пять удвоителей IR3598. Три из них ответственны за работу шести каналов для напряжения ЦП, ещё два необходимы для NB Voltage. В итоге схема работы получила вид 6+4 канала. Каждый канал блока Uncore насчитывает по одному элементу PK616BA и PK632BA производства Niko Semiconductor. Для ЦП их число увеличено до трёх за счёт использования ещё одного PK632BA, для каждой из шести «фаз».
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/22-msi-x370-xpower-gaming-titanium.jpg)
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/23-msi-x370-xpower-gaming-titanium.jpg)

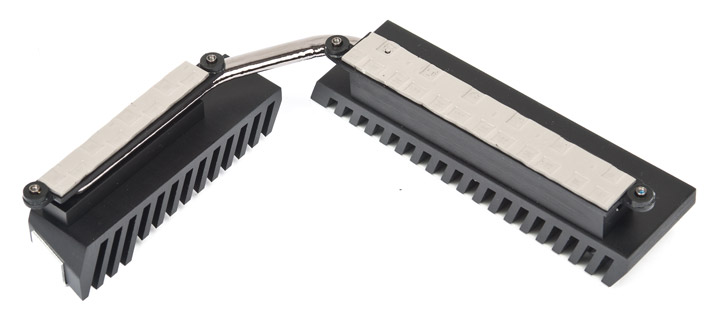

Радиаторы для обоих блоков напряжений объединены тепловой трубкой, причём она размещена действительно близко к теплосъёмнику. Контакт обеспечен парой термопрокладок средней толщины. Общий вес конструкции внушителен, есть множество рёбер, а значит, велика площадь теплорассеивания.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/24-msi-x370-xpower-gaming-titanium.jpg)

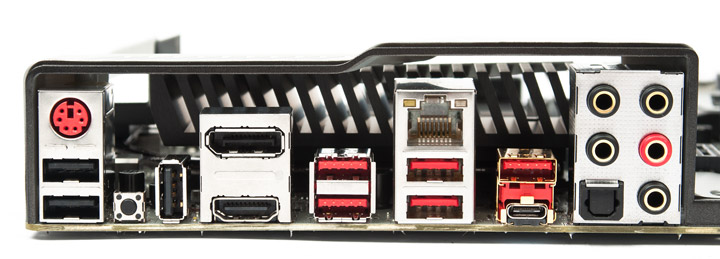

Происходит повсеместный отказ от выхода DVI, тем самым высвобождается место для других портов, что видно по задней панели платы. В частности, здесь имеется девять выходов USB — весьма приличное число. Полезным может оказаться размещение здесь же кнопки для сброса настроек.
![MSI X370 XPower Gaming Titanium](/motherboard/msi-x370-xpower-gaming-titanium/25-msi-x370-xpower-gaming-titanium.jpg)
