Принадлежность новинки к серии Gaming определяет наличие ряда функций, которые понравятся любителям компьютерных игр, а также увеличенный запас прочности, необходимый для успешного разгона. Спецификации системной платы представлены в следующей таблице:
Модель | MSI X99S Gaming 7 |
Чипсет | Intel X99 |
Процессорный разъем | Socket LGA2011-3 |
Процессоры | Core i7 (Haswell-E) |
Память | 4 DIMM DDR4 SDRAM 2133/2200*/2400*/2600*/2666*/2750*/3000*/3110*/3333* (OC), максимум 128 ГБ |
Слоты PCI-E | 4 x PCI Express 3.0 x16 (x16+x0+x0+x0x16+x16+x0+x0, x16+x16+x0+x8, x8+x8+x8+x0) 2 x PCI Express 2.0 x1 |
Слоты PCI | – |
Встроенное видеоядро (в процессор) | – |
Видеоразъемы | – |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (комбинированный) |
Порты USB | 6 x 3.0 (2 разъема на задней панели, Intel X99) 2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042) 4 x 3.0 (4 разъема на задней панели, VIA VL805) 6 x 2.0 (2 разъема на задней панели, Intel X99) |
ATA-133 | – |
Serial ATA | 10 каналов SATA 6 Гбит/с (Intel X99) |
SATA Express | 1 (Intel X99) |
eSATA | – |
RAID | 0, 1, 5, 10 (Intel X99) |
Встроенный звук | Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652 |
S/PDIF | 1 (Оптический) |
Встроенная сеть | Killer E2205 (Gigabit Ethernet) |
Thunderbolt | – |
FireWire | – |
COM | – |
LPT | – |
BIOS/UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 204 |
Дополнительные возможности | Gamig Device Port, MultiBIOS II, USB Audio Power, кнопки включения и перезагрузки, клавиша Clear_CMOS, индикатор кодов POST, разъем M.2, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
В розничную продажу материнская плата поставляется в крупной картонной коробке, лицевую сторону которой украшает изображение дракона — символа семейства продуктов MSI Gaming.
C обратной стороны упаковки приведены краткие технические характеристики рассматриваемого решения и конфигурация интерфейсов на задней панели, а также представлена информация о ключевых особенностях X99S Gaming 7, многие из которых хорошо знакомы нам по обзорам «материнок» MSI игровой серии. Так, новинка располагает звуковой подсистемой Audio Boost 2, обеспечивающей повышенное качество воспроизведения, для подключения к сети Gigabit Ethernet используется продвинутый контроллер Killer E2200 производства Qualcomm Atheros, который вместе с ПО Killer Network Manager позволяет управлять полосой пропускания и приоритетами доступа приложений в сеть. Также, нельзя не отметить технологию USB Audio Power, которая обеспечивает стабильное напряжение на портах USB, что важно при подключении внешних звуковых карт, и поддержку накопителей SSD форм-фактора NGFF.
В комплекте поставки MSI X99S Gaming 7 нашлось место для:
- заглушки на заднюю панель I/O Shield;
- шести кабелей SATA 6 Гбит/с;
- двух мостиков NVIDIA SLI;
- набора коннекторов M-Connectors;
- переходника для подключения дополнительного питания к встроенной аудиокарте.
Кроме того, в набор аксессуаров включены:
- DVD-диск с драйверами и ПО;
- руководство пользовался;
- инструкция по работе с фирменным программным обеспечением;
- буклет по быстрой сборке системного блока;
- табличка на ручку двери «I’m sorry busy gaming»;
- набор наклеек для маркировки интерфейсных кабелей;
- рекламный буклет по продукции серии Gaming.
Внешний вид
Компоновка MSI X99S Gaming 7 заметно отличается от той, что мы привыкли видеть в «материнках» для процессоров Intel в исполнении LGA1150, зато, пользователи, имевшие дело с платформой LGA2011, заметят в новинке множество знакомых черт. С двух сторон процессорный разъем LGA2011-3 окружают по четыре разъема DIMM для установки модулей ОЗУ стандарта DDR4. Их тактовая частота может достигать 3333 МГц, а максимальный объем — внушительных 128 ГБ.
Размеры полностью соответствует требованиям стандарта АТХ. С обратной стороны РСВ можно наблюдать значительнее количество электронных компонентов, а в районе процессорного сокета видна металлическая полоска, под которой, очевидно, скрываются силовые элементы VRM.
В основе материнской платы лежит чипсет Intel X99, состоящий из единственной микросхемы PCH (Platform Communication Hub). Чип выполнен в корпусе FCBGA836, его тепловой пакет не превышает 6,5 Вт.
Благодаря невысокому TDP для охлаждения системной логики используется небольшой плоский радиатор, который отлично справляется со своими обязанностями при любых режимах эксплуатации.
Для подключения вентиляторов материнская плата располагает пятью четырехконтактными разъемами с поддержкой управления скоростью вращения посредством ШИМ. Тепло от силовых элементов подсистемы питания отводится при помощи массивного охладителя. Честно говоря, с точки зрения эффективности «монолитный брусок» смотрится куда менее предпочтительно, чем радиатор с развитым оребрением, тем не менее, перегрева VRM не наблюдалось даже при разгоне.
Система охлаждения имеет надежное винтовое крепление, а находящаяся с обратной стороны усилительная пластина не только предотвращает деформацию текстолита, но и отводит тепло от электронных компонентов, расположенных с обратной стороны PCB.
Силовая подсистема MSI X99S Gaming 7 спроектирована с заметным запасом прочности. Дополнительное питание подводится с помощью восьмиконтактного разъема, а сам узел VRM, формирующий напряжение VCCIN, построен по восьмиканальной схеме. В каждой из его фаз применяется по два классических MOSFET с низким сопротивлением открытого канала, а управление преобразователем напряжения возложено на шестиканальный ШИМ-контроллер ISL6388, в этом ему помогают четыре микросхемы-удвоителя фаз ISL6611A.
C обратной стороны платы находится половина силовых элементов VRM, за охлаждение которых отвечает металлическая пластина, так что о перегреве можно не беспокоиться, во всяком случае, в штатном режиме и при разгоне под воздушными кулерами.
Для установки графических ускорителей MSI X99S Gaming 7 оснащена четырьмя разъемами PCI Express 3.0 x16, которые могут работать в режимах «x16+x0+x0+x0», «x16+x16+x0+x0» и «x16+x16+x0+x8», обеспечивая максимальное быстродействие связок видеокарт AMD CrossFireX и NVIDIA SLI. Для владельцев процессоров Intel i7-5820K, у которых количество линий PCI-E 3.0 ограничено до 28, будут доступны схемы «x16+x0+x0+x0», «x16+x8+x0+x0» и «x8+x8+x8+x0». Между вторым и третьим портами PCI Express 3.0 x16 находится разъем М.2, предназначенный для инсталляции твердотельных накопителей в форм-факторе NGFF. Функциональность материнской платы можно разнообразить за счет установки плат расширения, для этих целей служат два порта PCI Express 2.0 x1.
Новинка оснащена аппаратными кнопками включения и перегрузки, а также клавишей OC Genie, запускающей одноименную технологию автоматического разгона.
На нижнем крае материнской платы находится светодиодный индикатор кодов POST, отображающий температуру центрального процессора после окончания инициализации UEFI, и пара микросхем флеш-памяти, в которых хранится управляющий микрокод. Рядом с ними находится переключатель, отвечающий за выбор EEPROM. Здесь же расположен разъем SATA Express, сопряженный с парой чипсетах портов SATA 6 Гбит/с, которые автоматически отключаются при установке накопителя в слот М.2.
Благодаря возможностям чипсета Intel X99 системна плата позволяет подключить до десяти устройств с интерфейсом SATA 6 Гбит/с с поддержкой режима AHCI и «умного кэширования» Intel SRT, но только для шести из них доступна организация массивов RAID 0, 1, 5 и 10.
Звуковая подсистема Audio Boost 2 хорошо знакома нам из предыдущих обзоров игровых системных плат MSI, так что, сегодня я остановлюсь лишь на самых важных особенностях ее конструкции. Интегрированная аудиокарта базируется на самом современном 7.1 HDA-кодеке Realtek ALC1150, накрытый металлическим экраном для защиты от электромагнитных помех. С целью уменьшения наводок со стороны высокочастотных цепей звуковой тракт отделен изолирующим зазором в медных проводниках печатной платы, используются качественные японские конденсаторы Nichicon, я для нормальной работы со стереогарнитурами с высоким внутренним сопротивлением применен операционный усилитель Texas Instruments OPA1652. Интересно выглядит возможность подачи к звуковой карте дополнительного питания, для этих целей служит комплектный переходник.
Системная логика обеспечивает работу шести портов USB 2.0 и шести каналов USB 3.0, из которых по два разъема каждого типа выведены на заднюю панель, а остальные представлены в виде контактных площадок на поверхности печатной платы. В дополнение к этому MSI X99S Gaming 7 оснащена дополнительными контроллерами ASMedia ASM1042 и VIA VL805, которые в сумме обеспечивают работу еще шести портов USB 3.0. В итоге, заднюю панель материнской платы выведены:
- комбинированный порт PS/2 и два разъема USB 2.0;
- кнопка Clear_CMOS;
- восемь интерфейсов USB 3.0;
- сетевая розетка RJ-45;
- оптический выход S/PDIF;
- пять аналоговых аудиовыходов.
Очевидно, MSI X99S Gaming 7 не обладает поддержкой беспроводных сетей, для этих целей придётся приобретать отдельный адаптер, зато, любители сетевых баталий оценят технологию Gamig Device Port, которая повышает частоту опроса портов PS/2 и двух разъемов USB 2.0, что уменьшает время реакции и повышает точность позиционирования игровых манипуляторов.UEFI Setup
Прошивка X99S Gaming 7 базируется на управляющем микрокоде UEFI разработки AMI. После входа в меню настройки пользователей встречает интерфейс Click BIOS 4, хорошо знакомый нам по обзорам продуктов игровой серии MSI. В верхней части окна находится информационная панель, на которой отображаются температуры процессора и материнской платы, текущие дата и время, сведения о версии прошивки и ключевые параметры быстродействия, а также настраивается порядок инициализации загрузочных устройств и запускается автоматический разгон OC Genie.

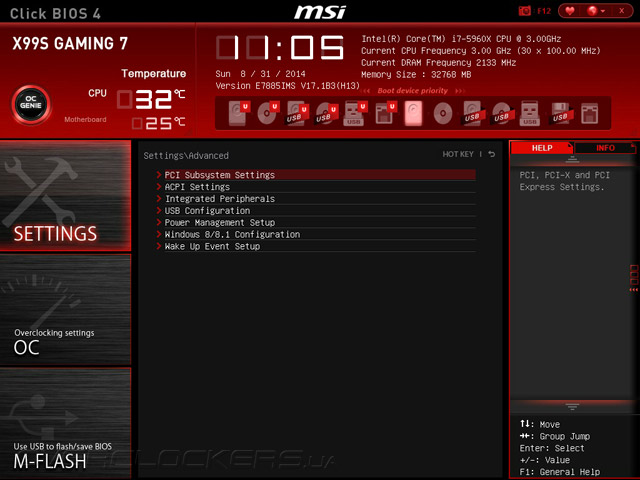

Управление функциями расширения и большая часть базовых настроек системной платы находятся в разделе SETTINGS.

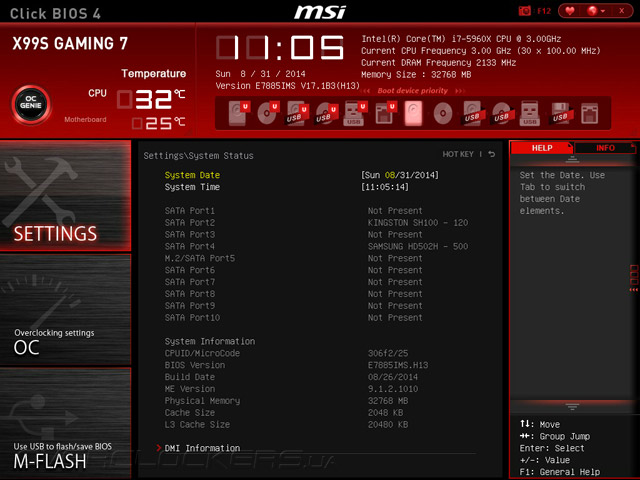

Во вкладке System Status задаются дата и время, отображается подробная информация о версии управляющего микрокода и конфигурации дисковой подсистемы, подменю Advanced отвечает за настройки системной логики и немногочисленных дополнительных контроллеров, а подраздел Boot, как следует из названия, предназначен для управления процессом загрузки
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/22-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/23-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/24-msi-x99s-gaming-7.jpg)

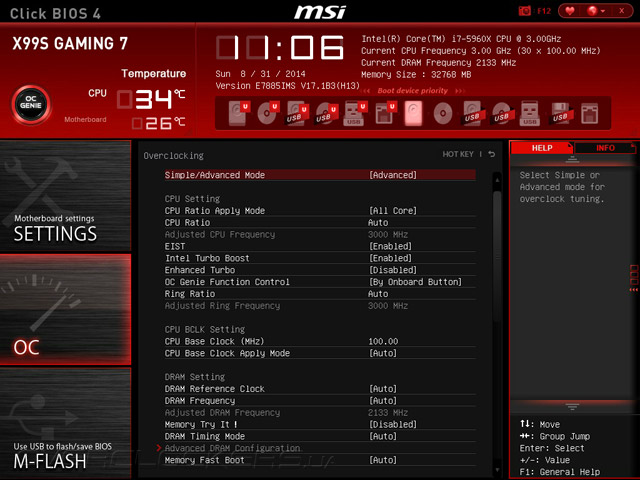

Вкладка ОС служит для управления быстродействием и разгоном, где пользователи могут задавать коэффициенты умножения вычислительных ядер и кольцевой шины, регулировать значение базовой частоты и параметра CPU Base Clock Apply Mode, который позволяет поднять BCLK до 125 МГц, 167 МГц и более, а также включить технологии энергосбережения и Turbo Boost, а также настроить режим работы подсистемы ОЗУ.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/25-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/26-msi-x99s-gaming-7.jpg)

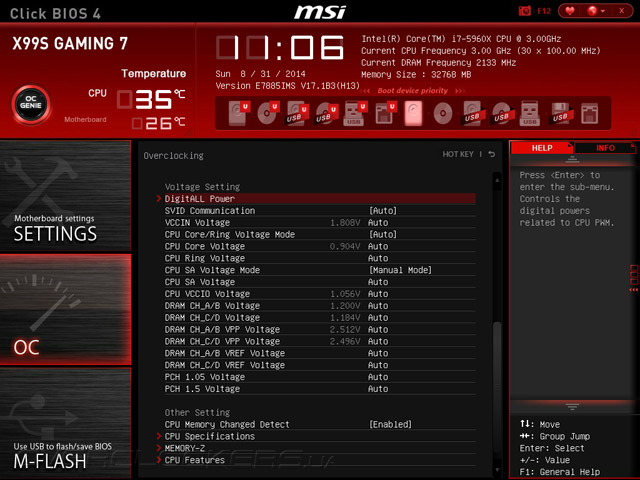

Прошивка MSI X99S Gaming 7 предлагает обширные возможности по управлению напряжениями питания на всех основных узлах системной платы. Перечень параметров, их диапазоны и шаг регулировки приведены в следующей таблице:
Параметр | Диапазон напряжений, В | Шаг, В |
VCCIN Voltage | 1,2–3,01 | 0,001 |
CPU Core Voltage | 0,8–2,1 | 0,001 |
CPU Core Voltage Offset | –0,99…+0,99 | 0,001 |
CPU Ring Voltage | 0,8–2,1 | 0,001 |
CPU Ring Voltage Offset | –0,99…+0,99 | 0,001 |
CPU SA Voltage | 0,8–1,85 | 0,001 |
CPU SA Voltage Offset | –0,99…+0,99 | 0,001 |
DRAM CH_A/B Voltage | 0,6–2,8 | 0,01 |
DRAM CH_C/D Voltage | 0,6–2,8 | 0,01 |
DRAM CH_A/B VPP Voltage | 1,24–3,77 | 0,01 |
DRAM CH_C/D VPP Voltage | 1,24–3,77 | 0,01 |
DRAM CH_A/B VPP Voltage | 0,12–1,235 | 0,005 |
DRAM CH_C/D VPP Voltage | 0,12–1,235 | 0,005 |
PCH 1,05 Voltage | 0,7–2,32 | 0,01 |
PCH 1,5 Voltage | 0,8–2,3 | 0,01 |
Общий принцип управления напряжения практически не изменился по сравнению с платформой LGA1150: для процессора и Uncore-части можно выбрать режим Offset, при котором указывается прирост к штатной величине, либо указать нужное значение в явном виде. И лишь для подсистемы ОЗУ реализовано раздельное управление электропитанием для каждой пары каналов.
Для модулей оперативной памяти DDR4 прошивка позволяет задать тактовую частоту от 1333 МГц до 2666 МГц с шагом в 133 МГц. Очевидно, для максимального разгона подсистемы ОЗУ придется повышать значение BCLK.
В меню настройки опция Memory Try It !, с помощью которой пользователи могут выбрать предустановленные профили для повышения быстродействия модулей памяти, построенных на чипах Hynix или Micron.

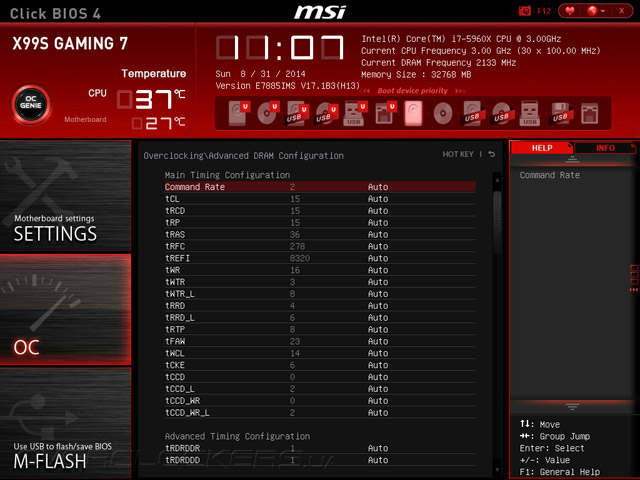

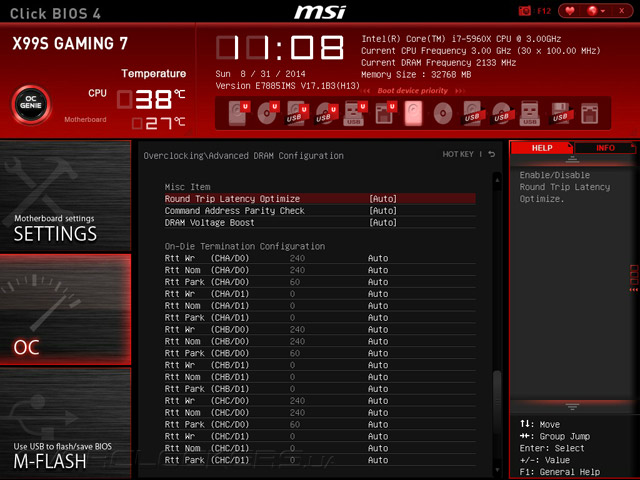

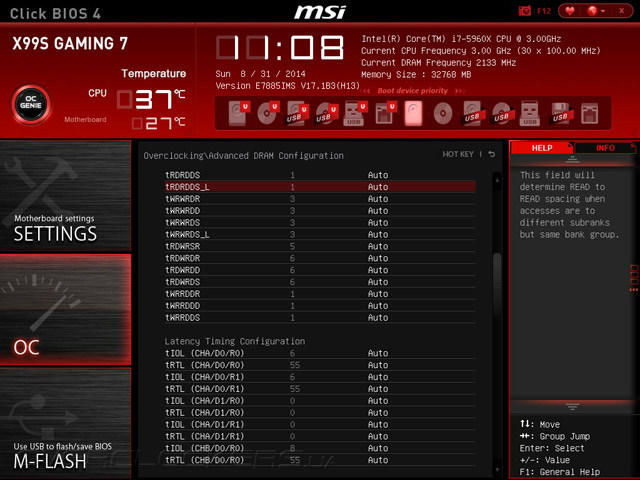

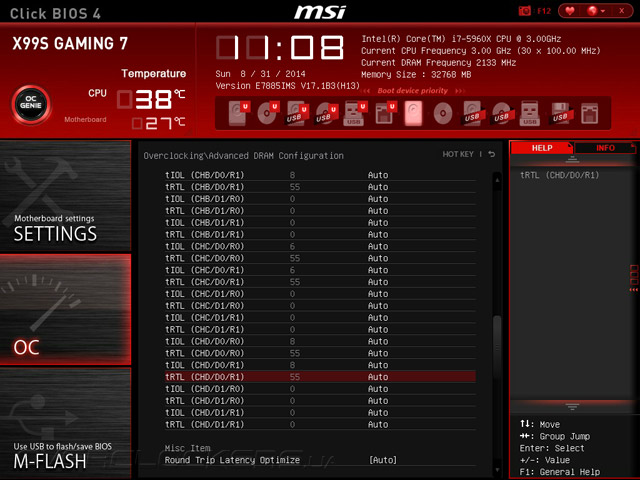

Ручные настройки таймингов и множества других параметров ОЗУ находятся в подменю Advanced DRAM Configuration.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/29-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/30-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/31-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/32-msi-x99s-gaming-7.jpg)

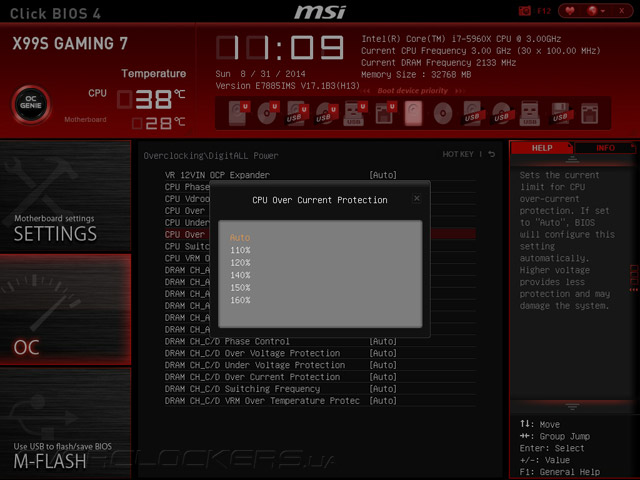

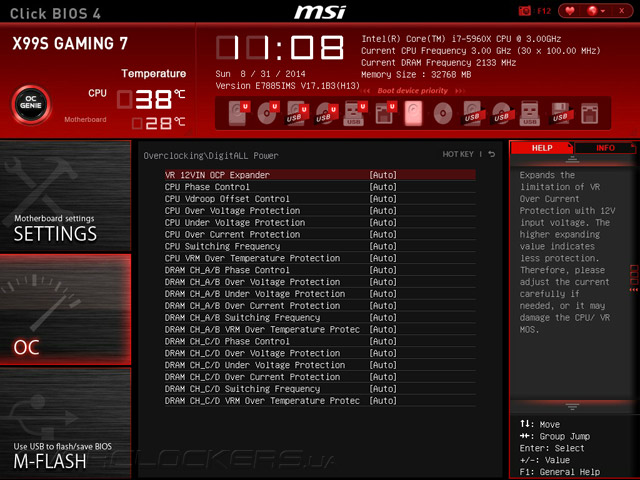

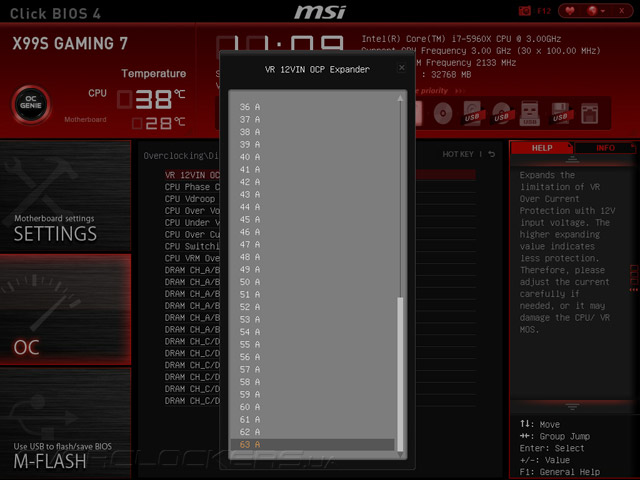

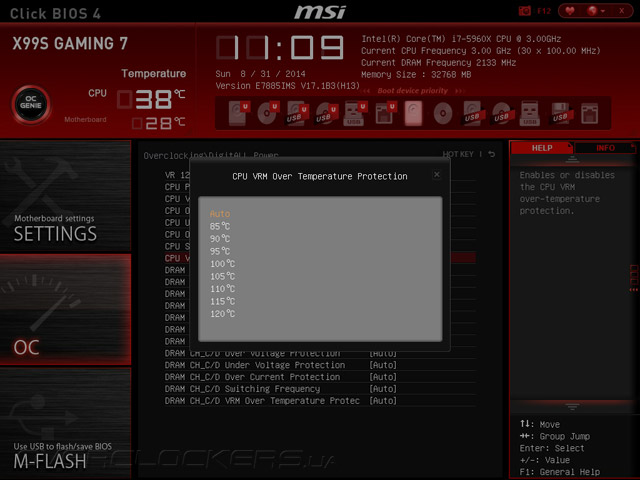

Для тонкой настройки цифрового преобразователя напряжения, отвечающего за формирование VCCIN и питание модулей оперативной памяти, служит вкладка DigitAll Power. Здесь пользователи могут задавать ограничение по току на входе VRM, управлять работой функции Vdroop Offset Control, препятствующей падению напряжения в нагрузке, регулировать частоту переключения силовых элементов, а также задавать пороги срабатывания защит от превышения тока и перегрева.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/33-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/34-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/35-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/36-msi-x99s-gaming-7.jpg)
Управление процессорными функциями энергосбережения, работой встроенного регулятора напряжения и некоторых специфических технологий, таких как Hyper Threading, виртуализация или аппаратная защита то вирусов, а также управление лимитами потребляемой CPU мощности находятся в подменю CPU Features.

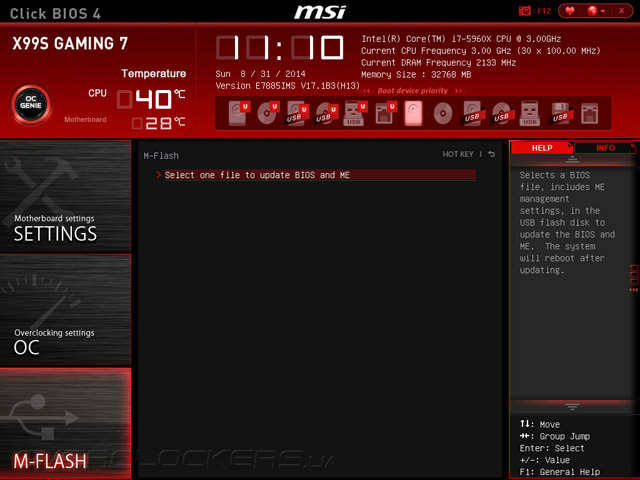

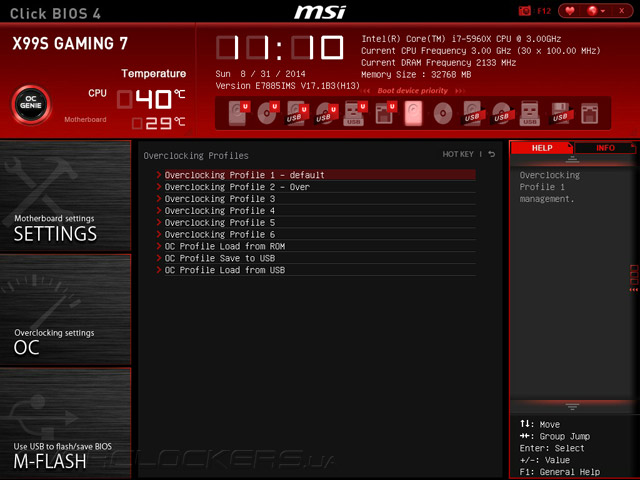

UEFI Setup новинки оснащено утилитой для обновления управляющего микрокода M-Flash и возможностью сохранять до шести профилей с настройками прошивки.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/38-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/39-msi-x99s-gaming-7.jpg)

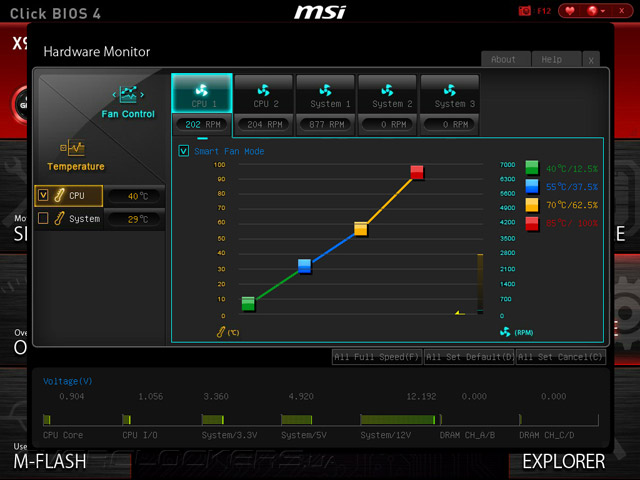

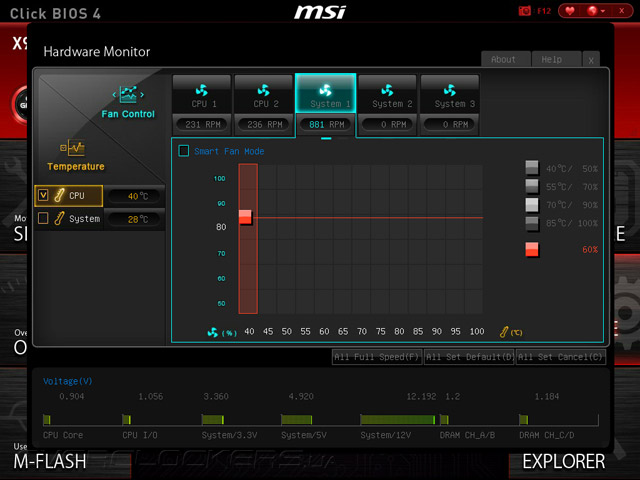

За управление работой вентиляторов и вывод параметров системного мониторинга отвечает раздел Hardware Monitor, где отображаются значения семи напряжений, скорости вращения пяти «карлсонов» и двух температурных сенсоров. Режим работы крыльчаток каждого из пяти охладителей можно настроить в зависимости от показания нагрева процессора и материнской платы, либо задать уровень оборотов вручную.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/40-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/41-msi-x99s-gaming-7.jpg)
Среди дополнительных возможностей прошивки MSI X99S Gaming 7 следует отметить функцию Board Explorer, с помощью которой пользователи могут получать подробную информацию об установленных компонентах и подключенной периферии.
При нажатии клавиши F3 открывается вкладка Favorites, в ней пользователи могут составить пять групп наиболее часто используемых настроек.
Наконец, перед выходом из меню настройки прошивка дает возможность ознакомиться с перечнем изменений, которые будут применены при следующей загрузке.
Комплектное ПО

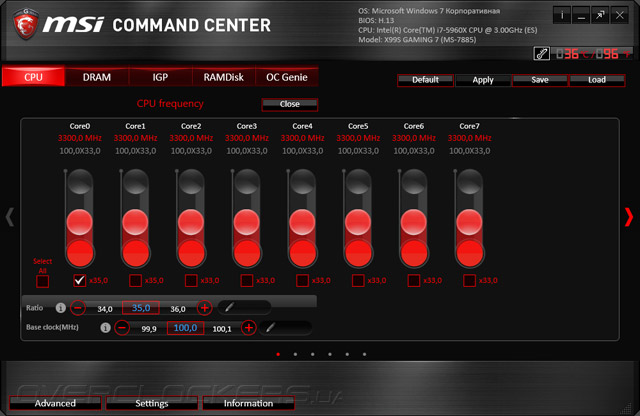

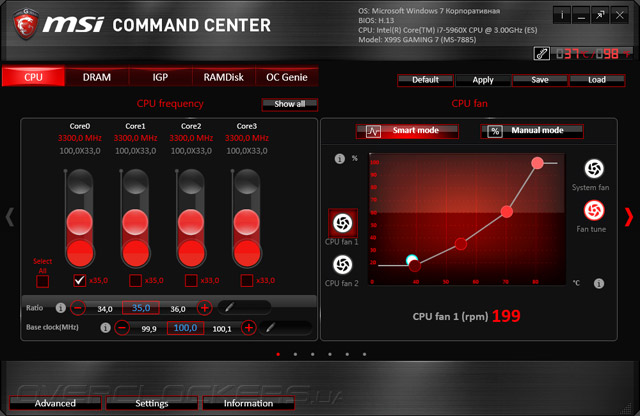

Набор комплектного ПО, поставляемый на DVD-диске вместе с материнской платой MSI X99S Gaming 7, содержит все необходимые драйверы и множество полезных утилит. Для разгона, системного мониторинга, управления вентиляторами и реализации дополнительных возможностей служит программный продукт Command Center. C его помощью можно задавать значение BCLK и коэффициента умножения вычислительных ядер, настраивать режим работы вентилятора процессорного кулера, а также управлять напряжением питания CPU.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/45-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/46-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/47-msi-x99s-gaming-7.jpg)

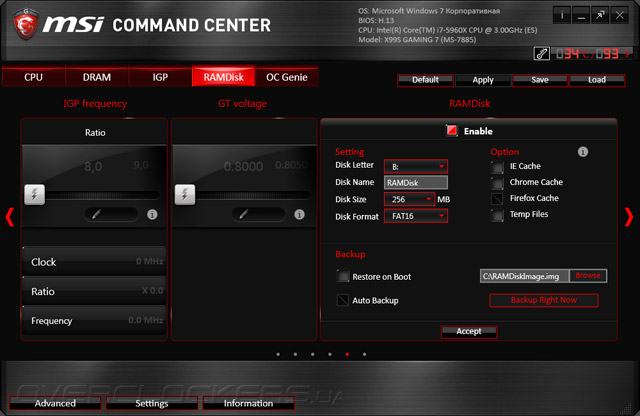

Программа позволяет создавать в области ОЗУ виртуальный логический диск и настраивать резервирование его содержимого на винчестере. Также, посредством Command Center включается функция автоматического разгона OC Genie.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/48-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/49-msi-x99s-gaming-7.jpg)

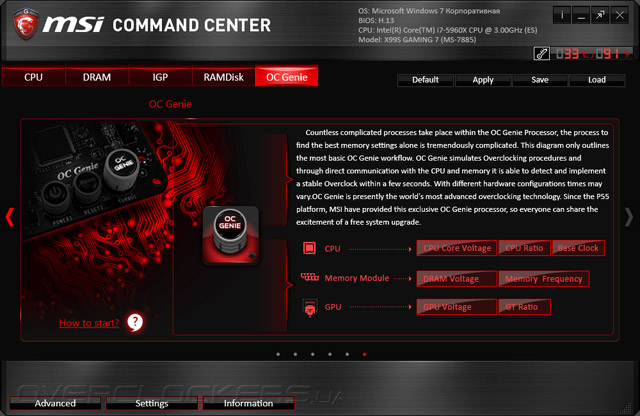

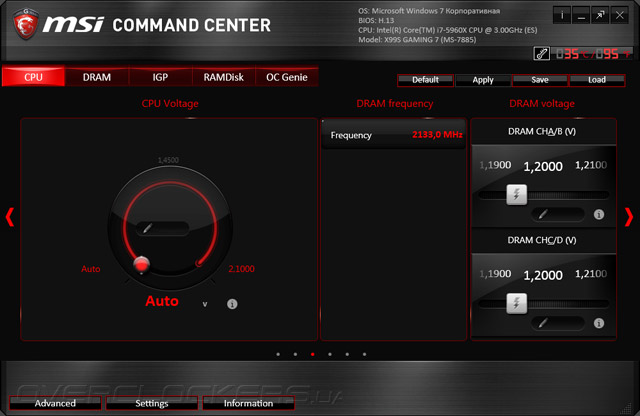

Утилита предоставляет широкие возможности по управлению напряжениями на всех основных компонентах системной платы и регулировке таймингов подсистемы ОЗУ.

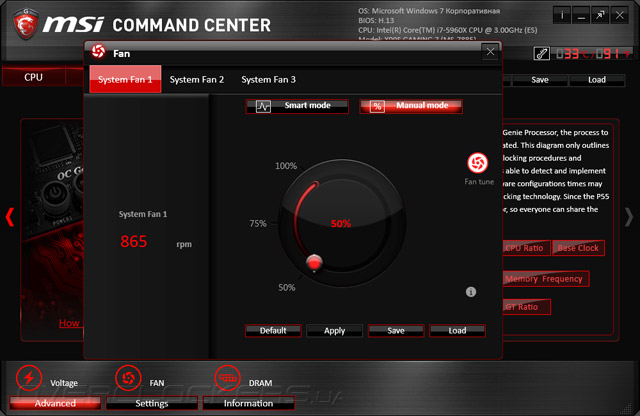

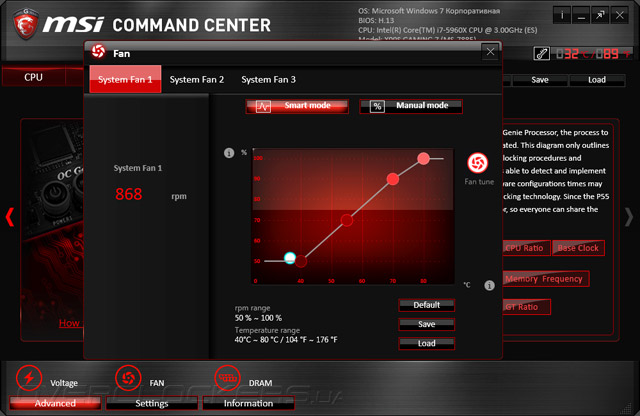

Для трех корпусных вентиляторов программа предусматривает настройку работы в зависимости от показаний процессорного температурного сенсора, либо в ручном режиме.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/51-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/52-msi-x99s-gaming-7.jpg)
С помощью Command Center можно отслеживать динамику показаний датчиков системного мониторинга, а также задавать пороги, по достижении которых будет срабатывать сигнализация.

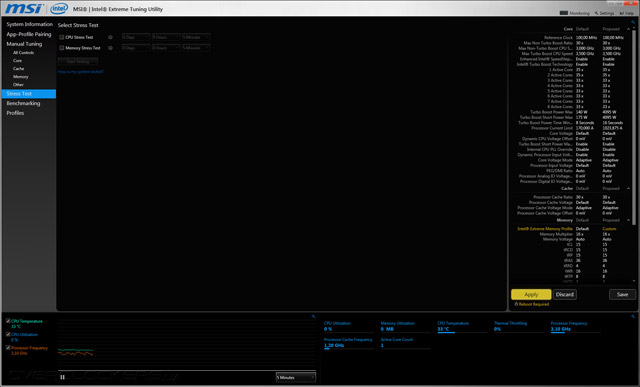

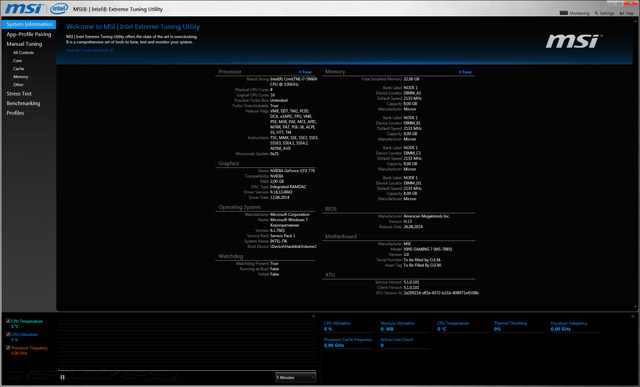

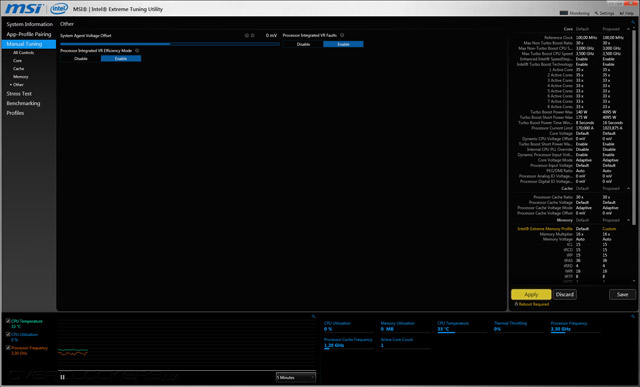

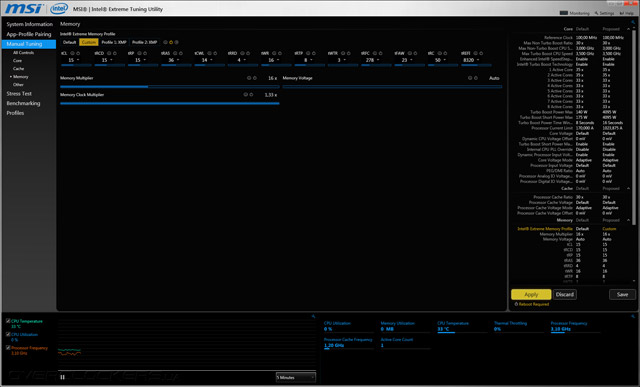

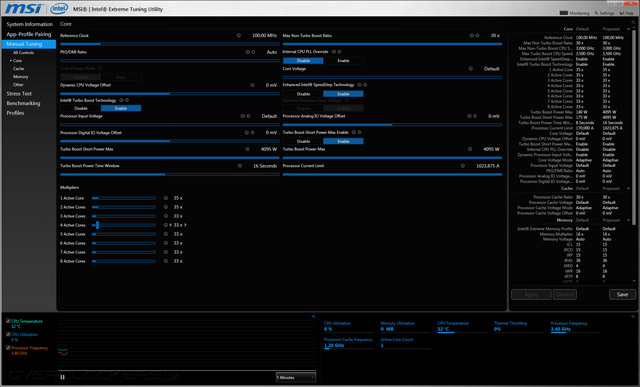

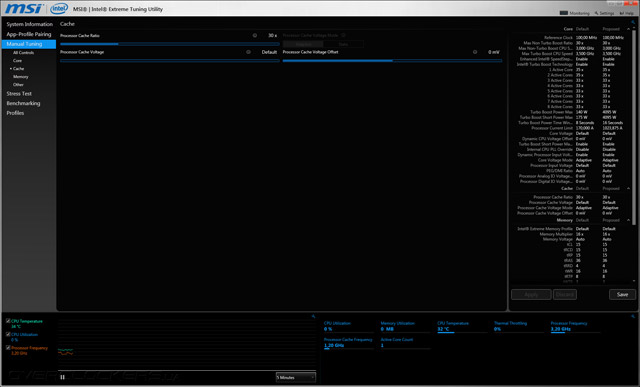

Уникальной особенностью фирменного программного обеспечения MSI является наличие модуля, обеспечивающего удаленное управление основными параметрами разгона и мультимедийными функциями материнской платы с мобильного устройства, на которое установлена специальная утилита.
В целом, функциональность Command Center находится на очень высоком уровне, из востребованных возможностей не хватает, разве что, управления тактовой частотой ОЗУ и тонкими настройками цифровой подсистемы питания. Для этих целей можно воспользоваться еще одной программой, предлагаемой в комплекте поставки MSI X99S Gaming 7 — Intel Extreme Tuning Utility. C ее помощью можно узнать подробные сведения об аппаратной конфигурации, настроить параметры разгона, в том числе такие специфические, как лимиты мощности центрального процессора, коэффициент умножения и напряжение L3-кэша, а также частота и тайминги модулей оперативной памяти. Также, в состав программы входить модуль для нагрузочного тестирования, который поможет проверить стабильность системы после разгона.
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/55-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/56-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/57-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/58-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/59-msi-x99s-gaming-7.jpg)
![MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/60-msi-x99s-gaming-7.jpg)
Для оценки продуктивности и запаса прочности MSI X99S Gaming 7 был собран тестовый стенд следующей конфигурации:
- процесор: Intel Core i7-5960X (3,0 ГГцб 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014).
- AIDA64 4.60.3129 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- F1 2012;
- Total War: Rome II.
Разгонный потенциал
Недавнее исследование частотного потенциала процессора Intel Core i7-5960X показало, что даже несмотря на использование в качестве термоинтерфейса металлического сплава на основе индия, разгон старшего Haswell-E сопряжен с трудностями, которые связанны с огромным энергопотреблением и, как следствие, весьма высоким нагревом. В итоге, при использовании MSI X99S Gaming 7 процессор был разогнан до 4200 МГц при повышении Vcore до 1,2 В, тогда как напряжение VCCIN задавалось на уровне 1,8 В, а функция CPU Vdroop Offset Control принимала значение 87,5%. Встроенный кэш L3 функционировал на частоте 3500 МГц при увеличении соответствующего напряжения CPU Ring Voltage до 1,2 В, а модули ОЗУ работали в штатном режиме на 2133МГц с таймингами 15-15-15-36-2T. При описанных выше настройках стенд проходил длительное тестирование в программе LinX 0.6.5, использующей инструкции AVX2.0.
Далее, были проверены возможности системной платы по разгону с автоматическим управлением напряжением. Именно такой режим можно считать оптимальным с точки зрения экономии электроэнергии, так как в нем полностью сохраняется работа функций энергосбережения. В итоге, без вмешательства в настройки электропитания частоту Core i7-5960X удалось поднять до 4000 МГц, тогда как прошивка самостоятельно увеличила Vcore до 1,161 В, при котором температура самого горячего ядра не превышала 87° С.
Что касается возможностей новинки в повышении базовой частоты, то MSI X99S Gaming 7 позволила нарастить базовую частоту до 167 МГц.
![MSI X99S Gaming 7 MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/63-msi-x99s-gaming-7.png)
Также были исследованы возможности материнской платы по разгону подсистемы ОЗУ. Так как возможности нашего комплекта Crucial CT4K8G4DFD8213 еще совсем не изучены, в повышении быстродействия модулей памяти мне помогала функция Memory Try It !, результатом работы которой стал режим 2666 МГц с задержками 18-18-18-44-2Т.
![MSI X99S Gaming 7 MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/64-msi-x99s-gaming-7.png)
Завершает сегодняшнюю оценку разгонного потенциала исследование эффективности работы функции автоматического оверклокинга ОС Genie, после включения которой частота центрального процессора возросла до 3700 МГц при напряжении на вычислительных ядрах, равном 1,052 В. Подсистема ОЗУ продолжила работу в штатном режиме, тогда как функции энергосбережения перестали функционировать, что может не лучшим образом отразиться на расходе электроэнергии в простое.
![MSI X99S Gaming 7 MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/65-msi-x99s-gaming-7.png)
Тестирование аудиоподсистемы
Для оценки качества реализации звуковой подсистемы материнской платы MSI X99S Gaming 7 была использована программа RightMark Audio Analizer версии 6.4.0. Линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, у которой средневзвешенное отношение сигнал-шум на входе составляет 114 дБ. Тестирование проводилось в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. В качестве эталона выступили результаты измерения параметров звукового трактата системной платы MSI Z97 Gaming 5.
MSI X99S Gaming 7 (ALC1150) 44,1 КГц/16 бит | MSI X99S Gaming 7 (ALC1150) 48 КГц/24 бит | MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит | MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит | |||||
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,26, +0,10 | Очень хорошо | +0,24, –0,16 | Отлично | +0,20, –0,13 | Очень хорошо | +0,21, –0,09 | Очень хорошо |
Уровень шума, дБ (А) | –85,2 | Хорошо | –87,9 | Хорошо | –91,2 | Очень хорошо | –91,4 | Очень хорошо |
Динамические диапазон, дБ (А) | 85,7 | Хорошо | 87,9 | Хорошо | 88,2 | Хорошо | 91,4 | Очень хорошо |
Гармонические искажения, % | 0,0079 | Очень хорошо | 0,0082 | Очень хорошо | 0,0082 | Очень хорошо | 0,007 | Очень хорошо |
Гармонические искажения + шум, дБ(A) | –77,0 | Средне | –77,5 | Средне | –77,7 | Средне | –79,8 | Средне |
Интермодуляционные искажения + шум, % | 0,015 | Очень хорошо | 0,012 | Очень хорошо | 0,015 | Очень хорошо | 0,011 | Очень хорошо |
Взаимопроникновение каналов, дБ | –77,7 | Очень хорошо | –77,5 | Очень хорошо | –85,6 | Отлично | –83,7 | Очень хорошо |
Интермодуляции на 10 кГц, % | 0,022 | Хорошо | 0,023 | Хорошо | 0,019 | Очень хорошо | 0,019 | Очень хорошо |
Общая оценка | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо |
Несмотря на то, что в обеих «материнках» используются звуковые подсистемы Audio Boost 2, новинка проиграла MSI Z97 Gaming 5 по всем параметрам, за исключением неравномерности АЧХ. Очевидно, к такому результату привели незаметные простому обывателю различия в конструкции аудиотрактов, впрочем, MSI X99S Gaming 7 обеспечила воспроизведения без щелчков, искажений и прочих посторонних шумов.
Результаты тестирования
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/66-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/67-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/68-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/69-msi-x99s-gaming-7.png)
Измерение пропускной способности ОЗУ в программе AIDA64 для обеих конкурсанток дает идентичные результаты.
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/70-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/71-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/72-msi-x99s-gaming-7.png)
При тестировании в полусинтетическом бенчмарке Futuremark PCMark 8, которое с большой вероятностью позволяет спрогнозировать уровень быстродействия тестовых стендов при выполнении типичных повседневных задач баллы двух соперниц настолько близки, что впору говорить о паритете в данной дисциплине.
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/73-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/74-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/75-msi-x99s-gaming-7.png)
Оценка продуктивности в графическом тестовом пакете Futuremark 3DMark в очередной раз не позволяет выявить однозначного победителя, поскольку результаты системных плат почти не отличаются.
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/76-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/77-msi-x99s-gaming-7.png)
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/78-msi-x99s-gaming-7.png)
Измерение частоты смены кадров в современных видеоиграх показало, что новинка обеспечивает больший fps в стратегии Total War: Rome II, но несколько отстает от соперницы в шутере Batman: Arkham City и гоночном симуляторе F1 2012.
Энергопотребление
Оценка энергопотребления тестовых стендов выполнялась при помощи прибора Basetech Cost Control 3000, которым были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5, а также среднее энергопотребление систем в простое.
![Тестирование MSI X99S Gaming 7 Тестирование MSI X99S Gaming 7](/motherboard/msi-x99s-gaming-7/79-msi-x99s-gaming-7.png)
По части экономичности героиня сегодняшнего обзора оказалась не такой экономичной, как ASUS X99-Deluxe. При простое разница практически незаметна, тогда как в нагрузке энергопотребление новинки превышает аналогичные показатели конкурентки на 14 Вт. Впрочем, есть надежда, что с выходом новых версий прошивок для MSI X99S Gaming 7 ситуация изменится в лучшую сторону.
Выводы
Системная плата MSI X99S Gaming 7 стала моим первым опытом знакомства с платформой LGA2011-3, поэтому, некоторые мысли по результатам обзора могут быть весьма субъективными. Нет смысла отрицать, что новинка получила продуманный дизайн и отличный набор возможностей расширения, а также неплохой запас прочности, который обеспечил достойный разгонный потенциал. Кроме того, в конструкции материнской платы есть много полезных особенностей, знакомых по обзорам продуктов MSI игровой серии. От системных плат Gaming новинка также унаследовала функциональную прошивку с удобным пользовательским интерфейсом Click BIOS 4, а также набор качественного фирменного ПО. Порадовал и уровень быстродействия, который MSI X99S Gaming 7 продемонстрировала в сравнении с конкуренткой. Единственным слабым местом материнской платы можно назвать только повышенный уровень энергопотребления при высокой нагрузке, что, впрочем, может объясняться недоработанными механизмами управления электропитанием в ранней версии управляющего микрокода.
Вместе с разумной по меркам платформы LGA2011-3 розничной стоимостью, которая на момент написания обзора составляла около 350 долларов, новинка может стать неплохим выбором для сборки высокоуровневой системы на базе Intel Haswell-E. А для самых требовательных пользователей в продуктовой линейке компании MSI есть модели с еще большей функциональностью и расширенными возможностями разгона, с обзорами которых вы сможете познакомиться на страницах нашего ресурса в самое ближайшее время.
