Героиня настоящего обзора сумела вплотную приблизиться к этой границе. Выглядит она, на первый взгляд, достаточно привлекательно.
Ее оснащение и позиционирование среди модельного ряда компании характеризуют продукт как средне-бюджетное решение.
| Модель | MSI Z77A-G43 |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 PCI Express 3.0 x16 1 PCI Express 2.0 x16@x4 2 PCI Express 2.0 x1 |
| Слоты PCI | 3 (ASM1083) |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 5 (3x 4pin и 2x 3pin) |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 10 x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6Gb/s (Intel Z77) 4 канала SATA 3Gb/s (Intel Z77) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | – |
| Встроенная сеть | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| COM | + (на плате) |
| LPT | + (на плате) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 245 |
| Дополнительные возможности | Возможность подключения TPM-модуля |
Нам же остается проверить, насколько эта плата подходит для разгона. Что же, приступим.
Упаковка. Комплектация
Материнская плата MSI Z77A-G43 поставляется в коробке средних размеров. Центральное место на лицевой стороне занимает логотип Military Class III с тремя звездами. Среди многочисленных логотипов отсутствует Lucid Virtu и SLI.
Обратная сторона упаковки раскрывает преимущества использования компонентов Military Class III. Рассматриваемый продукт обладает трёхзвездным рейтингом, а это означает наличие конденсаторов с полимерным электролитом и дросселей с ферритом улучшенного состава.
На плате реализована поддержка PCI Express 3.0, что характерно для всех решений последнего поколения на чипсетах Intel. Для настройки параметров системы можно воспользоваться ClickBIOS II — фирменной графической утилитой для работы с UEFI прямо в операционной системе Windows. OC Genie II — одна из возможностей прошивки, при помощи которой можно повысить производительность системы путем автоматического разгона встроенного графического ядра.
Также указан ряд других фирменных технологий, а вот изображения самой платы отсутствует, как и её описание. Впрочем, есть фото задней панели. Это во многом может помочь покупателю определиться с выбором.
Откроем коробку и рассмотрим комплект поставки. Он вполне стандартен, как для продукта подобного уровня:
- инструкция по быстрой установке;
- руководство пользователя, выполненное среди прочих и на русском языке;
- диск с драйверами и фирменным ПО.;
- заглушка для корпуса, дополненная наклейкой в серых тонах с цветовым и символьным обозначением всех гнезд;
- два кабеля SATA 6Gb/s с Г-образным разъемом на одном из концов;
- набор переходников для удобного подключения корпусных разъемов M-Connectors.
Внешний вид
Настало время взглянуть на плату. Никаких компромиссов — это полноформатный ATX-продукт. Используются 8- и 24-контактные разъемы для подключения блока питания. Интересным выглядит наличие устаревшего LPT-интерфейса, однако это вполне объяснимо, потому как на базе платы MS-7758 выполнены еще несколько продуктов, чья направленность больше приближена к корпоративному сегменту. Замечания можно предъявить лишь к близкому расположению слотов ОЗУ относительно сокета CPU.
Силовая подсистема питания процессора организована с использованием неизвестного, вероятно, перемаркированного контроллера UT501P и старых добрых полевых транзисторов.
Количество фаз равно шести: три питают вычислительные ядра и по одной «системный агент», контроллер памяти и встроенное видеоядро.
Для охлаждения транзисторов предусмотрены довольно массивные радиаторы. В качестве термоинтерфейса используется термопрокладка небольшой толщины. Винтовое крепление обеспечивает высокую надежность и должный уровень прижима.
На обратной стороне платы нет никаких элементов, что дает возможность устанавливать различные системы охлаждения. Отметим также отсутствие конденсаторов, которые обычно распаяны под сокетом процессора.
Отвлечемся от технических деталей и посмотрим на возможности Z77A-G43 по расширению конфигурации компьютера. Три слота PCI реализованы при помощи микросхемы ASM1083. Два разъема PCI Express образуют конфигурацию по формуле х16+х4. Кроме них доступны два PCI Express x1, один из которых расположен в самом верху платы. В целом, такой набор достаточен и размещен удобно, лишь расположение литиевой батареи, возможно, вызовет определенные неудобства в будущем.
Как и подобает продукту на базе Z77, плата поддерживает подключение двух устройств SATA 6Gb/s и четырех SATA 3Gb/s. Не обошлось и без разъема USB 3.0 доля вывода двух портов на переднюю панель корпуса. Для охлаждения чипсета используется массивный радиатор сложной формы также с винтовым креплением. Во время тестирования никаких претензий к нему не возникло — он был не более чем тёплым.
Задняя панель выглядит весьма необычно — сетевой интерфейс размещен ближе к верхней части платы. Наполнение весьма богато и позволит удовлетворить потребности, пожалуй, любого пользователя. Можно посетовать на отсутствие IEEE-1394 или eSATA. Впрочем, с появлением USB 3.0 их актуальность, согласитесь, вызывает большие сомнения. Не видно кнопки для сброса настроек CMOS, вместо неё по старинке необходимо замыкать группу контактов, которая находится в районе SATA-портов.
Для входа в меню настроек UEFI необходимо воспользоваться клавишей Del; для вызова загрузочного меню — F11, все вполне стандартно. Интерфейс и дизайн нового меню уже изучался в наших обзорах, и сегодня не стоит ожидать никаких сюрпризов от нашей платы.
Основные настройки системы сосредоточены в разделе Settings.
Остановимся на самых интересных пунктах. Для этого зайдем в подменю Advanced.
Итак, в подменю Hardware Monitor можно управлять режимом работы трёх вентиляторов — двух корпусных и процессорного. Режим управления последним реализован исключительно посредством ШИМ, корпусные же можно отрегулировать даже в случае их трех-контактного исполнения, иными словами — изменяя подаваемое на них напряжение.
Перейдем в раздел OC. Структура этого подменю достаточно хаотична. Параметры управления работой процессора, памяти, видеопроцессора перемешаны между собой, более того, здесь же размещены подменю профилей разгона и другие подразделы информационного характера.
Первым в списке идет базовая частота работы процессора. Диапазон её изменения поистине грандиозен, хотя уже после 107—108 МГц практически любая система теряет стабильность.
Следующий пункт в списке позволяет изменять множитель процессора.
Максимальное значение частоты памяти, которое можно установить, зависит от поколения используемого CPU. При использовании продуктов на базе архитектуры Sandy Bridge максимальным значением будет 2133 МГц.
Плата поддерживает профили X.M.P. При использовании надлежащей памяти настройка режима её работы сводится к однокликовому выбору нужного профиля. При этом выставляется необходимая частота, набор таймингов и соответствующее напряжение.
Если же использовать обычную оперативную память, то для выполнения настройки можно воспользоваться отдельным подменю для подбора таймингов.
Напряжение питания модулей выбирается лишь из четырех значений, но их достаточно как для работы обычной или энергоэффектиной памяти, так и при ее разгоне.
Выше мы уже отметили возможность работы платы с профилями настроек. Особенно удобно реализовано сохранение профилей на «флэшку», благодаря чему настройки системы можно передавать друзьям.
Если присмотреться к верхнему скриншоту, то заметна отрицательная температура процессора. Похоже, такие цифры отображаются лишь на снимках экрана, в действительности же значения температуры всегда были близкими к реальности.
Кроме подменю для работы с профилями настроек в нижней части раздела OC также находятся подразделы CPU Specifications, MEMORY-Z и CPU Features. Предназначение первых двух понятно из названий — предоставить информацию о возможностях используемого процессора и памяти. На последнем остановимся подробнее.
Именно здесь можно уставить необходимые параметры для работы установленного процессора: убедиться в задействовании технологий энергосбережения, проверить значения множителей для режима Turbo Boost, установить пиковые пределы потребляемой мощности и тока.
В завершение, один из самых интересных для нас пунктов — управление питанием центрального процессора. Пожалуй, скриншоты опишут ситуацию лаконичнее, чем несколько предложений.
А вот чего можно будет добиться с таким инструментарием, мы вскоре узнаем.
В разделе ECO продублированы некоторые пункты, отвечающие за работу энергосберегающих технологий. Здесь также находятся значения действующих напряжений, что может показаться несколько странным для тех, кто привык их искать в Hardware Monitor.
Подводя итог, отметим минимальное количество настроек для разгона процессора, но остальных параметров вполне достаточно для нетребовательных пользователей.
Диск с драйверами и фирменное ПО
На диске, что поставляется в комплекте с Z77A-G43, находится привычный набор драйверов. Для запуска установки единым пакетом предусмотрена кнопка Total installer. Приятно, что перед стартом установки можно выбрать необходимые компоненты, а сама установка проходит в видимом режиме с использованием таймера обратного отчета.
Кроме драйверов нашему вниманию предлагается широкий комплект фирменных утилит от MSI.
Пожалуй, одним из самых интересных приложений является ClickBIOS II. С его помощью можно настроить UEFI непосредственно в среде операционной системы. При запуске программа проверяет в Сети наличие новой версии и, если таковая обнаруживается, предлагает произвести обновление.
Манипуляции можно производить только при помощи мыши, при этом существует довольно большой отклик на действия пользователя. Внесённые изменения будут задействованы после нажатия кнопки Apply и перезагрузки системы.
Для мониторинга и контроля за параметрами MSI приготовила другую утилиту — Control Center II. Отметим, что для удобного перемещения между этими двумя утилитами программисты предусмотрели удобную кнопку в правом верхнем углу.
Первая и наиболее интересная для нас вкладка — Overclocking. Нажимая на кнопки More в разделах Motherboard, CPU и Memory можно почерпнуть подробные сведения о версии микрокода, драйверах, посмотреть на режимы работы процессора и памяти.
Реализация выполнена на хорошем уровне. Однако возникли проблемы с корректностью отображаемых данных. Видим, что режим работы памяти отображается неправильно. В то же время информация об используемых устройствах и драйверах оказалась правдивой.
Интересной выглядит вкладка Record, в которой отслеживатся все важные показатели системы: напряжения, температуры, обороты вентиляторов. Кроме этого предусмотрен функционал алертов по выставляемым значениям. Правда, все графические кривые намешаны в одной области координат, соответственно отсутствует хоть какая-либо цена деления.
Самой обнадеживающей из этой группы выглядит вкладка Green Power. В ней видим возможность управления работой тремя вентиляторами. Да, ничего нового она собой не несёт, если сравнивать с функциональностью UEFI, но эффект от изменения алгоритма можно отслеживать в реальном времени. Как уже отмечалось выше, изменение в работе вентилятора ЦП осуществляется исключительно ШИМ-методом. Для корпусных вентиляторов изменяется напряжение, но нижняя граница, обозначенная как 50%, может оказаться недостаточной для требовательных к уровню шума владельцев домашних компьютеров. Невнятность в градуировке шкал прослеживается и здесь, но разобраться можно при помощи цифровых данных, что отображаются справа от кривой. Также вызывает вопросы привязка к несуществующей температуре ЦП, значение которой можно увидеть на предыдущем скриншоте — 42 °C. Возможно, это значение отображает температуру крышки процессора, либо поступает с датчика, который находится в непосредственной близости от него.
На этом, пожалуй, окончим вводную часть и перейдем к разгону системы. Разгон процессора
Начнем с описания тестового стенда:
- процессор №1: Core i7-2600K (3,4 ГГц, 8 Мбайт кэш L3);
- процессор №2: Core i7-3770 (3,4 ГГц, 8 Мбайт кэш L3);
- кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentX F3-2400C10D-16GTX (2x8 ГБ, DDR3-2400, CL10-12-12-31-2T);
- видеокарта: Intel HD Graphics 4000 (интегрированная);
- жесткий диск: Samsung HD252HJ (250 ГБ, 7200 об/мин, SATA 3Gb/s);
- блок питания: Chieftec APS-550S (550 Вт);
- операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
- драйвер чипсета: Intel Chipset Device Software 9.3.0.1021.

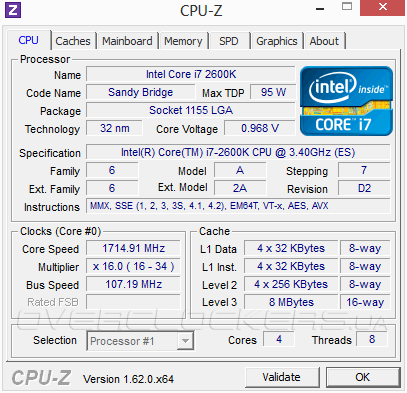

Теперь выясним потенциал платы при разгоне CPU путем поднятия множителя. Наш процессор при должной организации охлаждения сохраняет работоспособность на частоте 5 ГГц с напряжением питания около 1,45 В. Активируем использование PLL Overvoltage, затем повышаем напряжения на максимально доступную величину +0,18 В. Как итог — достигаем искомое нами значение.
Следующий этап — повышение множителя. Для решений MSI в этом случае характерна автоматическая деактивация технологии Intel C-State, что приводит к отключению возможности понижения частоты процессора в режиме простоя. Но самое неприятное — даже если активировать энергосбережение, напряжение все равно не будет снижаться. В продукции конкурентов за это обычно отвечает параметр Offset Voltage, чего мы здесь, естественно, не наблюдаем.
Возможности радиаторов отводить тепло с транзисторов оказались скромнее, чем хотелось бы. При запуске любого теста, который активно задействует все ядра процессора, они сильно раскалялись буквально за пару минут. Пришлось организовать их принудительный обдув при помощи вентилятора центробежного типа — Cooler Master BP806012M BA (шум, естественно, был невыносим). В итоге температуру радиаторов удалось довести до приемлемой. Для этого также пришлось понизить напряжение на процессоре до 1,39 В путём выбора значения +0,12 В в соответствующем пункте меню UEFI.
Итак, теперь, когда с температурным режимом всё в порядке, можно заняться поиском максимальной частоты процессора, при которой будет сохраняться полная стабильность системы. У нас таким значением стали 4,5 ГГц. Именно в таком режиме удавалось успешно пройти тесты на стабильность, такие, как Prime95 и LinX.
Казалось бы, 4,5 ГГц — неплохой результат. Что касается процессоров поколения Ivy Bridge — его вообще можно назвать типичным. Даже если учесть большую экономичность процессоров последнего поколения, всё равно остается констатировать один простой факт: Z77A-G43 умеет разгонять процессоры, но при этом отключаются технологии энергосбережения, к тому же необходимо организовать очень интенсивный обдув силовых элементов. Без обдува придется значительно понижать напряжение, что будет сказываться на стабильности системы, поэтому результаты разгона получаться намного скромнее. Учитывая всё выше сказанное, мы порекомендуем с такой платой использовать системы охлаждения с продольным расположением радиатора в сочетании с высокопроизводительными вентиляторами.
Разгон оперативной памяти
В этом разделе мы оценим умение продукта разгонять ОЗУ. Кроме того, проведем серию тестов с использованием различных конфигураций используемых процессоров и памяти. Целью является получение ответа на вопрос: возрастет или нет производительность системы, или же имеет ли смысл покупка такой платы только лишь с целью разгона «оперативки»?
Вот в каких конфигурациях мы использовали наш тестовый стенд:
| Процессор | Множитель | Частота памяти | Задержки | Комментарии |
| Core i7-2600K | 100x38-37-36-35 | 1333 | 9-9-9-24-1T | Стоковые возможности плат начального уровня (H61) и обычной памяти |
| Core i7-2600K | 100x38-37-36-35 | 2133 | 9-11-10-27-1T | Максимальный разгон нашей памяти с применением CPU Sandy Bridge (CR 1T) |
| Core i7-3770 | 100x39-38-37-37 | 1333 | 9-9-9-24-1T | Стоковые возможности плат начального уровня (H61) и обычной памяти |
| Core i7-3770 | 100x39-38-37-37 | 2400 | 11-13-13-36-1T | Максимальный разгон нашей памяти с применением CPU Ivy Bridge (CR 1T) |
| Core i7-3770 | 100x39-38-37-37 | 2400 | 10-12-12-31-2T | Максимальный разгон нашей памяти с применением CPU Ivy Bridge (CR 2T) |
| Core i7-2600K | 100x45 | 2133 | 9-11-10-27-1T | «Типичные» 4,5 ГГц (CR 1T) |
Список используемых программ следующий:
- AIDA64 v.2.7.0. Тест кэша и памяти. BenchDLL 3.0.478-x64.
- 7-Zip 9.20 x64. Тестирование производительности. Общий рейтинг.
- Cinebench R11.529 (64 Bit). Main Processor Performance (CPU).
- Super PI 1.5 XS. Расчет числа Пи с точностью 8M символов после запятой.
- Fritz Chess Benchmark v.4.2. Расчет шахматных комбинаций.
- x264 HD Benchmark v.4.0. Перекодирование видео MPEG-2 качеством 720p с использованием кодека x264.
- Octane JavaScript Benchmark. Переработанный бенчмарк от Google. «We have chosen each test in order to cover most use cases encountered in the real web», — пишут о нём разработчики. В качестве платформы для тестирования использовался Google Chrome версии 23.0.1271.97.
В роли операционной системы мы использовали новый продукт — MS Windows 8 Enterprise x64 (90-дневная ознакомительная версия). Для чистоты проводимых экспериментов никаких тонких настроек не производилось. Были отключены лишь файл подкачки и контроль учетных записей. Система была русифицирована, также были загружены и установлены все доступные обновления. Антивирусное ПО не устанавливалось. Методика фиксации результатов тестирования заключалась в вычислении среднего арифметического после троекратного выполнения каждого из тестов. Аномальных случаев, когда один из полученных результатов существенно отличался от двух других, зафиксировано не было.

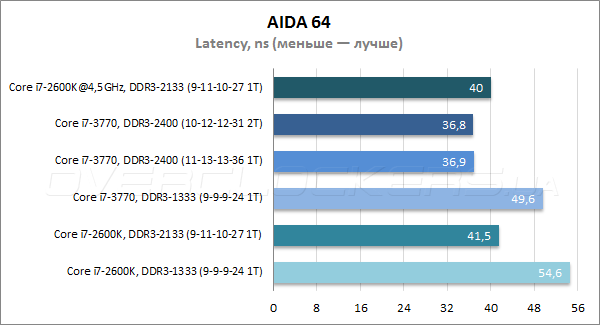

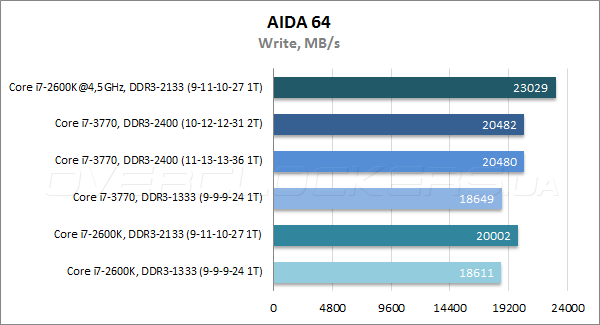

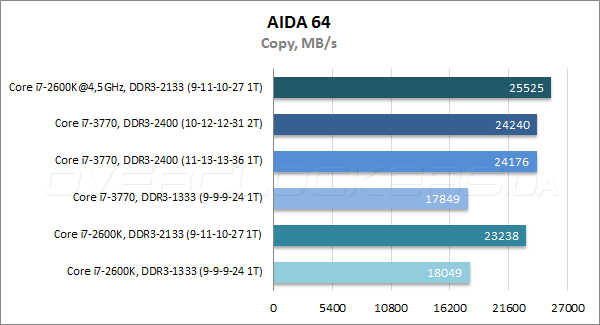

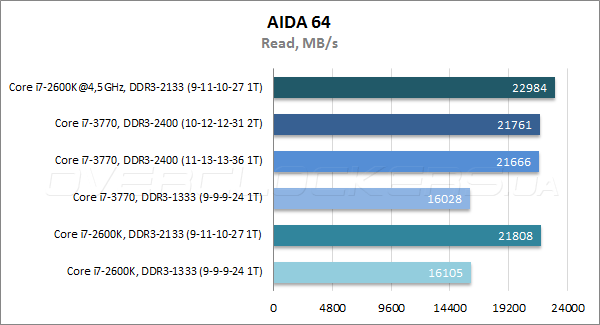

Итак, в результате разгона скорость работы памяти существенно увеличилась. Чистый прирост производительности составил в среднем 25%.

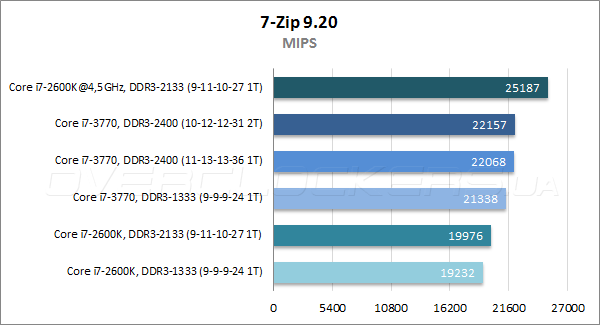

Самое время проверить, сохранится ли такая тенденция в реальных приложениях.

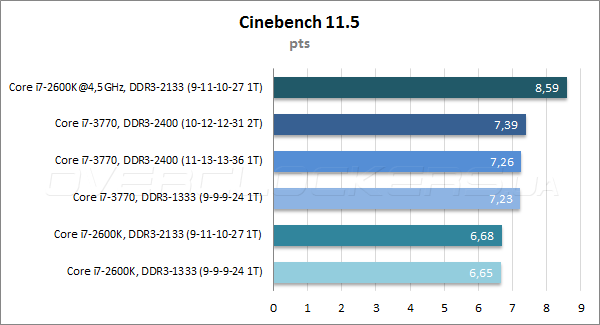

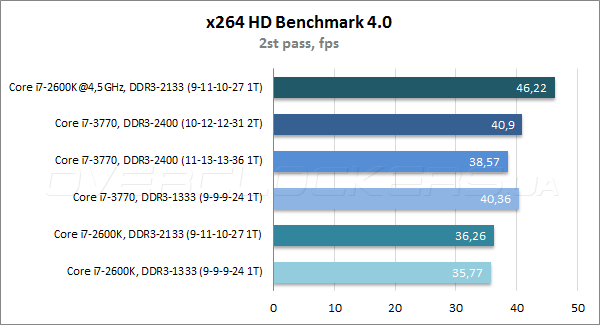

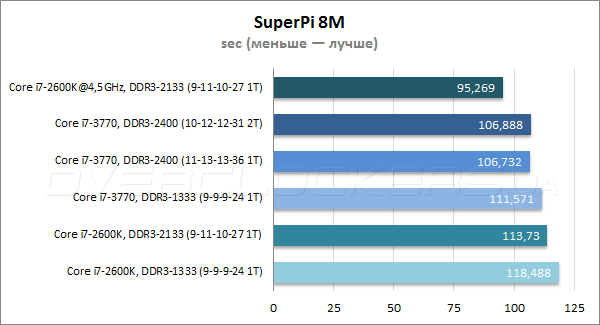

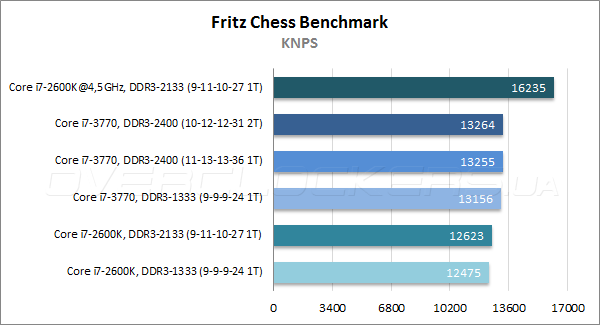

Кажется, комментировать отдельно здесь нечего. Полученный прирост производительности попросту ничтожен. 7-Zip наиболее ярко отреагировал на разгон памяти, прирост же не составил и 4%.
Опираясь на полученные результаты можно сделать простой вывод — если есть желание увеличить производительность системы, то придется позаботиться о росте тактовой частоты центрального процессора. Этого можно достигнуть путём покупки высокочастотного CPU или вообще более старшей модели, или же, если это уже топовый процессор — разогнать его.
Чтобы исключить вариант развития событий, когда MSI Z77A-G43 могла бы стать «слабым звеном»— проведём стандартное тестирование и сравним полученные результаты с другими одноклубниками.
Сравнение производительности с конкурентами
Для выполнения сравнения с ранее рассмотренными моделями необходимо немного изменить наш стенд:
- процессор: Core i5-3570K (3,5 ГГц, 6 Мбайт кэш L3);
- память: Kingston KHX1866C11D3P1K2/8G (2x4GB, 1600, 9-9-9-27-1T);
- кулер: Zalman CNPS10X Performa;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Gigabyte GV-N580SO-15I;
- твердотельный диск: Kingston SH100S3B/120G;
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
- драйвер видеокарты: GeForce 306.97, PhysX 09.12.0213.

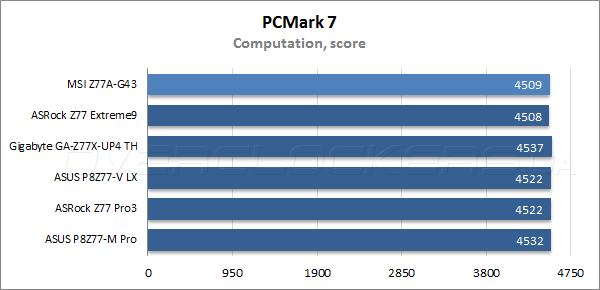

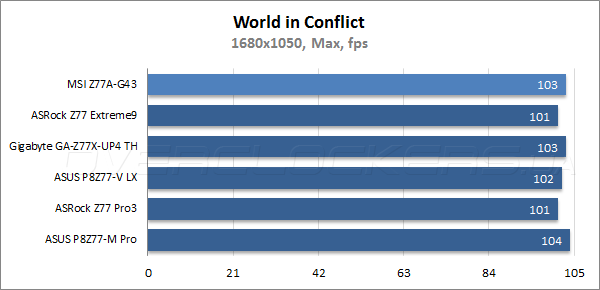

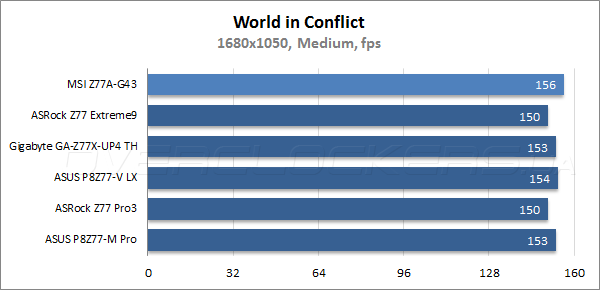

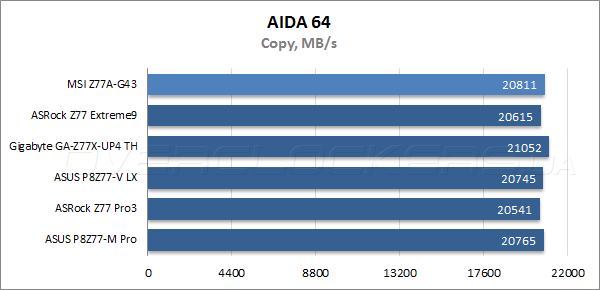

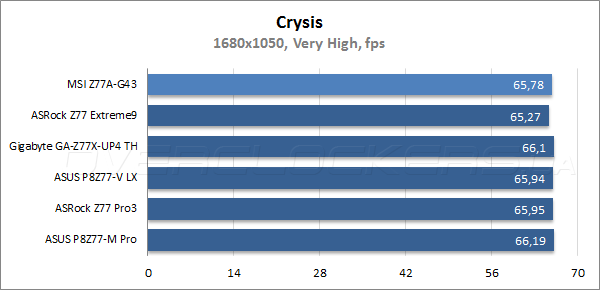

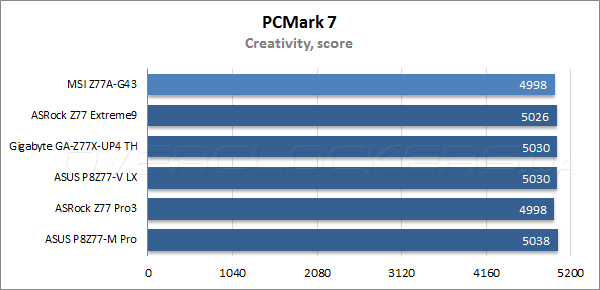

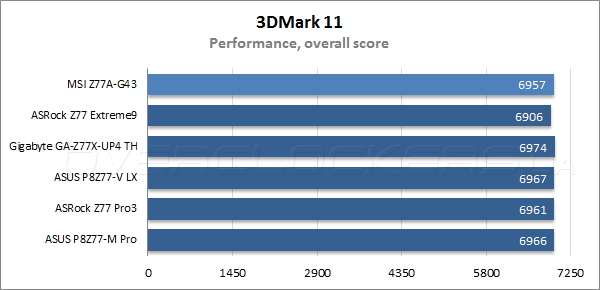

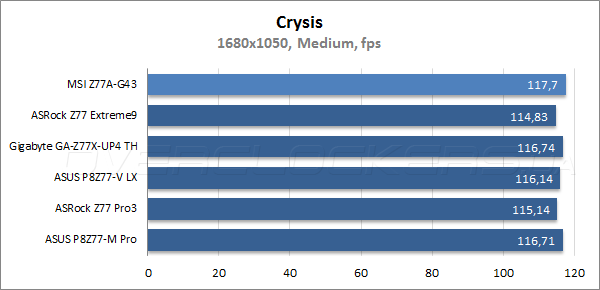

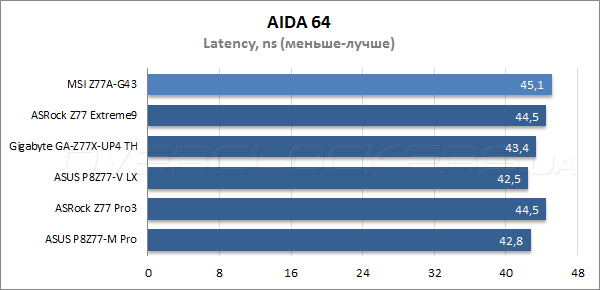

Паритет в результатах позволяет сделать простой вывод — производительность платы находится на одном уровне с конкурирующими продуктами.
Энергопотребление системы

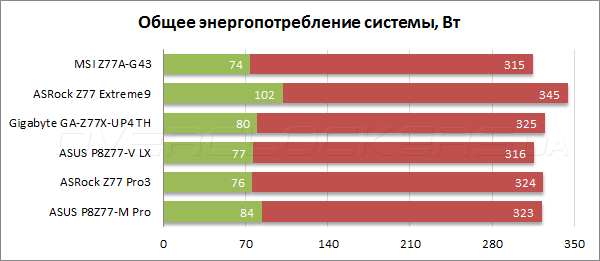

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.
Отсутствие набора дополнительных контроллеров делает Z77A-G43 более экономичной как в простое, так и при использовании ресурсоёмких приложений.
Вывод
Героиня сегодняшнего обзора позиционируется на рынке как начальное решение для экономных оверклокеров. Плата представляет собой полноформатный ATX-продукт, качественно выполненный, имеющий широкий набор всевозможных разъемов для подключения периферии и необходимых плат расширения. Единственный недостаток — близкое расположение слотов DIMM к процессорному сокету, что может помешать воспользоваться оперативной памятью, оснащенной массивными радиаторами, в комплексе с габаритной системой охлаждения ЦП. Комплект поставки вполне ожидаем и достаточен для широкого круга потребителей.
Что же касается разгона, то Z77A-G43 обладает необходимым минимумом инструментов для разгона как процессора, так и оперативной памяти. С разгоном ОЗУ плата справляется отлично, но для разгона CPU она подходит слабо. Ограниченная мощность силовой подсистемы заставляет использовать высокопроизводительные средства охлаждения.
Посоветовать к покупке данный продукт можно экономным энтузиастам, для которых уровень шума системы не играет решительно никакой роли. К тому же они должны быть готовыми к организации нестандартного, мощного охлаждения внутри своего корпуса, особенно в районе силовых цепей питания CPU. Процессор, в свою очередь, желательно использовать на основе последней, более экономичной архитектуры — Ivy Bridge. Если же разгон в планы решительно не входит, тогда плата справится со всеми возложенными на неё обязанностями.
