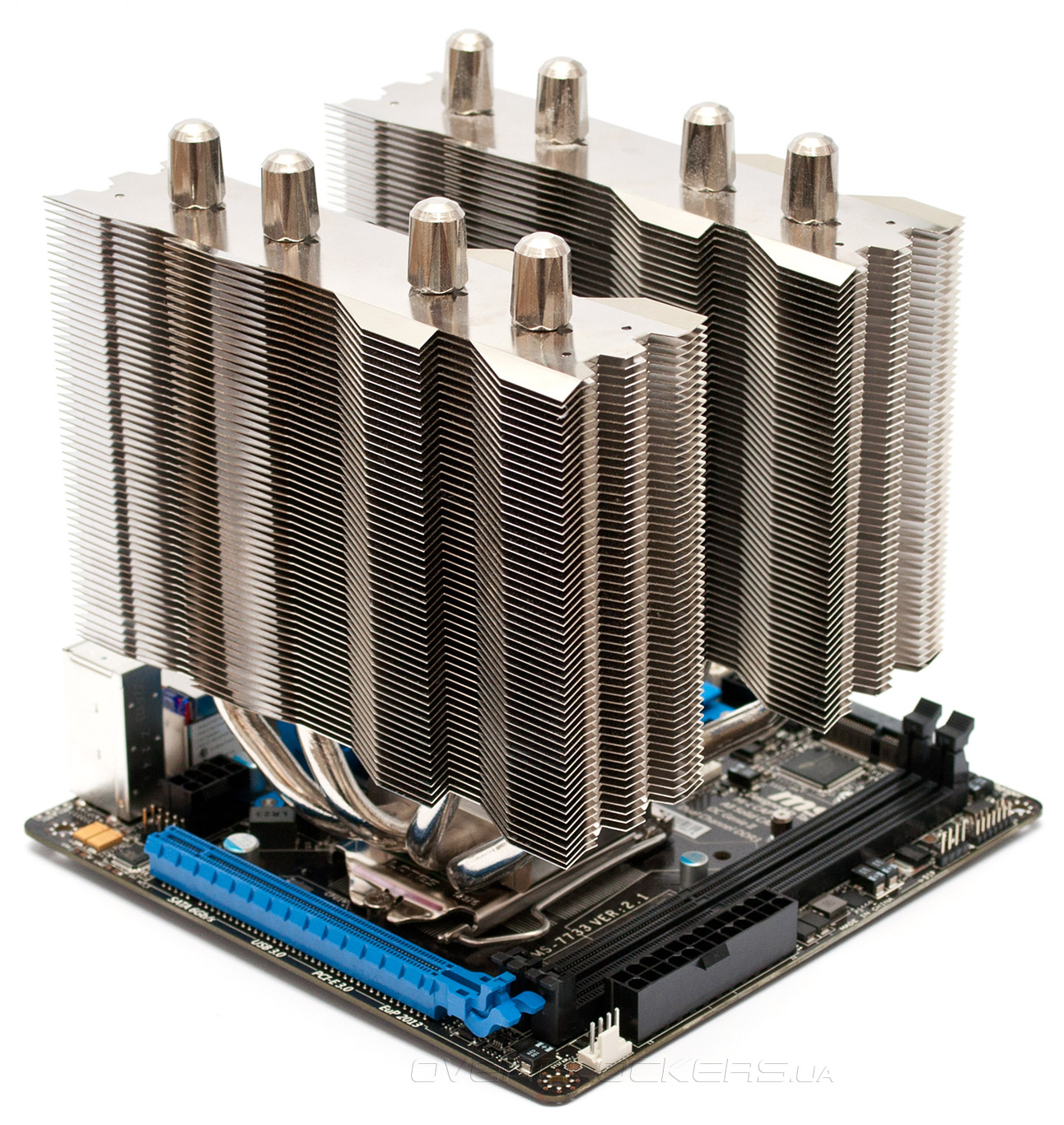

Эксперименты по разгону MSI Z77IA-E53 отняли немало времени и сил из-за поиска совместимой системы охлаждения. Как мы уже говорили, силовые элементы с обратной стороны печатной платы не позволили установить охладитель Zalman CNPS10 Flex, так как усилительная пластина уперлась в один из транзисторов. Далее, рассматривался вариант использования супер-кулера Thermalright Silver Arrow, правда, в этом случае пришлось бы использовать интегрированное видеоядро. На первый взгляд, нашей затее ничего не мешало, огромный радиатор почти уместился на миниатюрной «материнке».

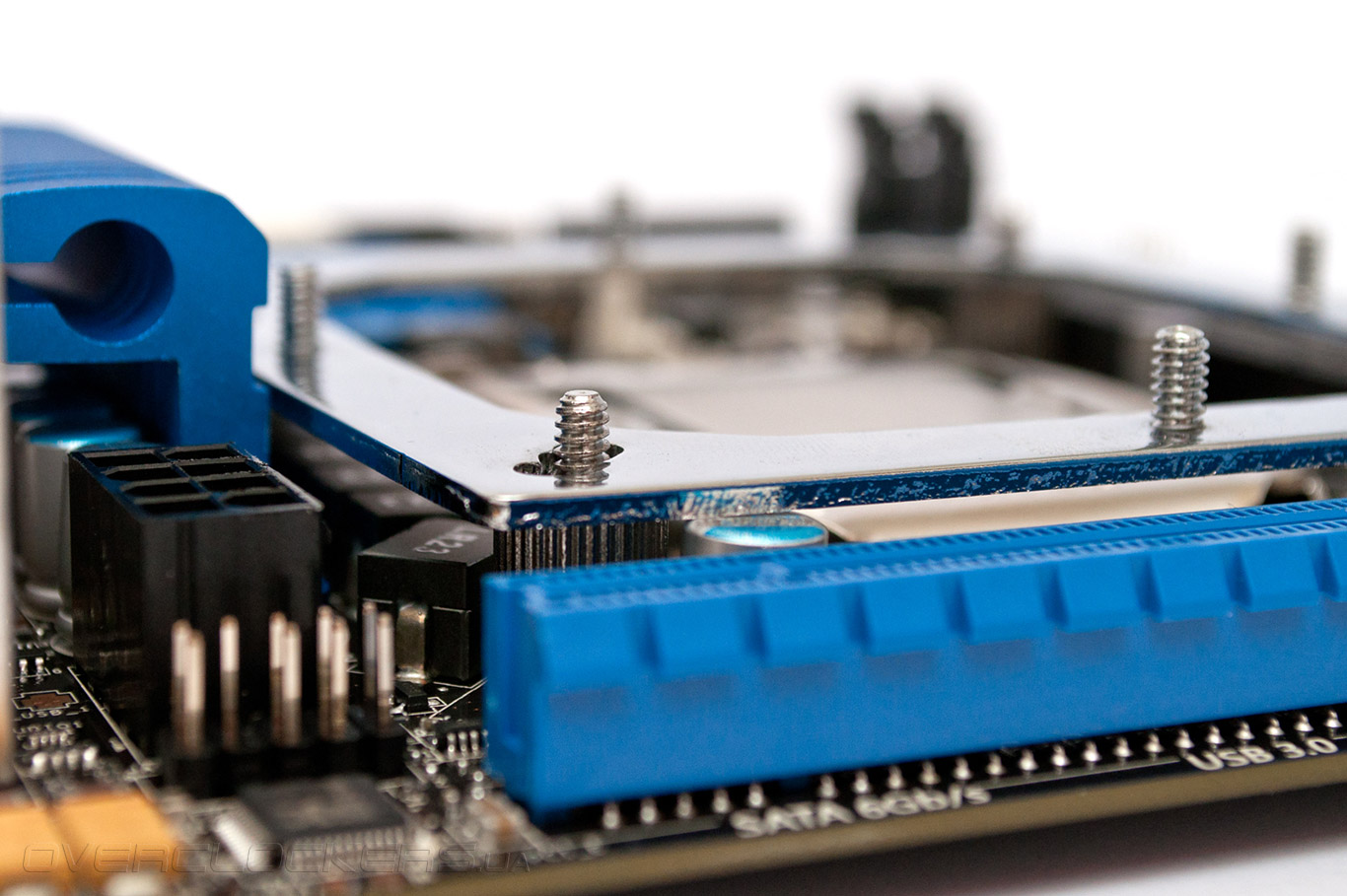

Но оказалось, что полимерный конденсатор, расположенный неподалеку от процессорного разъема, мешает установке крепления, так что он этой затеи пришлось отказаться.

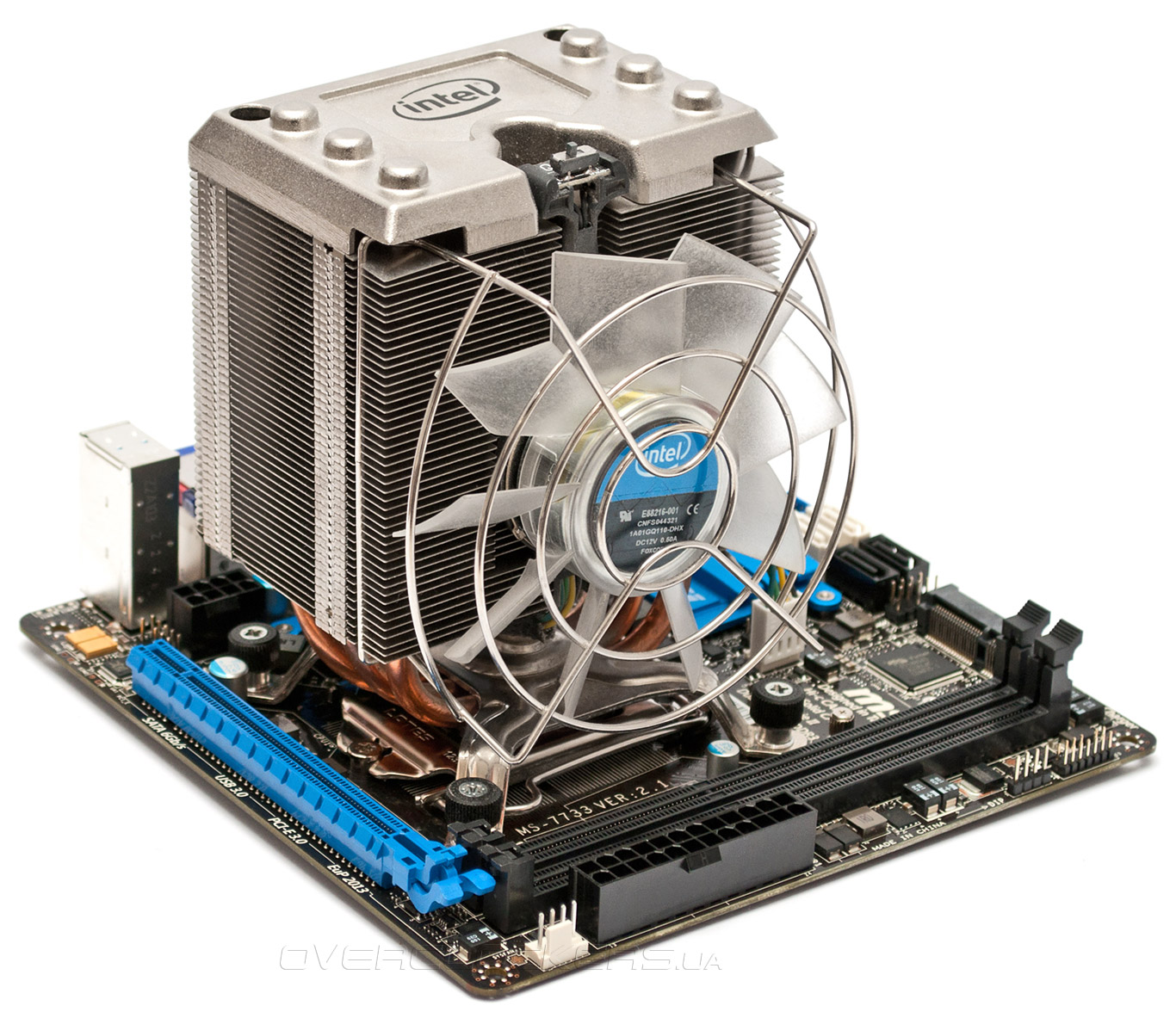

Единственной системой охлаждения, полностью совместимой с материнской платой MSI Z77IA-E53 оказался... фирменный кулер Intel XTS100H, который разрабатывался для отвода тепла от процессоров Intel в режим разгона.

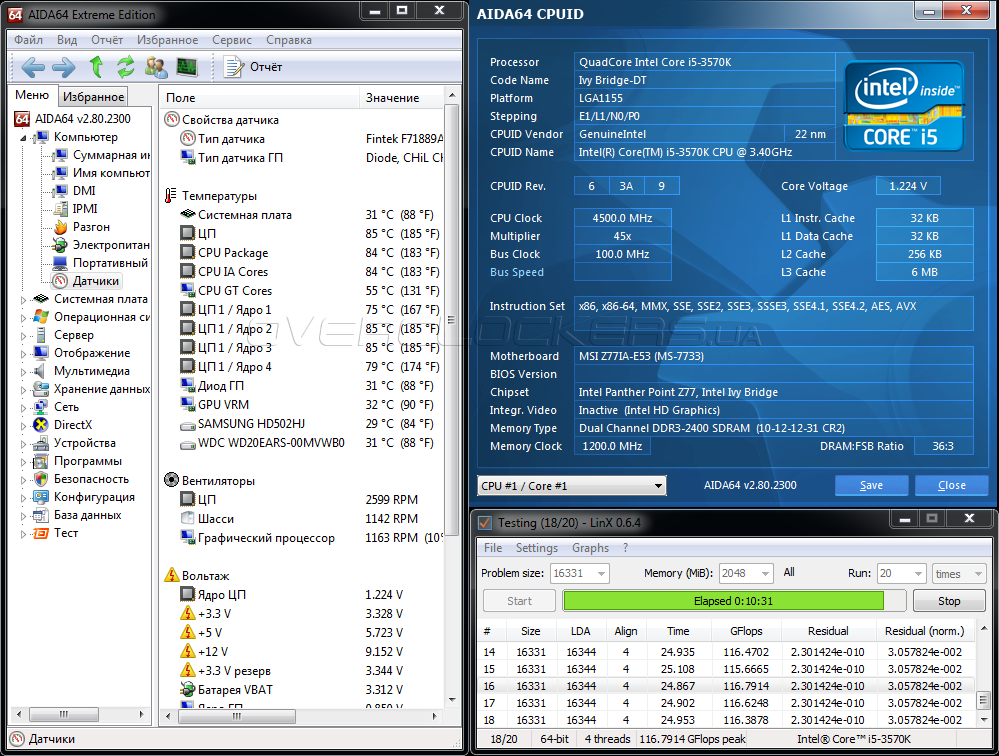

Увы, при использовании не самого мощного охладителя раскрыть потенциал тестового Intel Core i5-3570K нам не удалось. Впрочем, после повышения Vcore до 1,25 В и увеличения до 45 множителя вычислительных ядер была достигнута полная стабильность на частоте 4500 МГц, что само по себе неплохо, а для системной платы Mini-ITX и вовсе является отличным результатом!
Технология Turbo Core отключалась, параметр Vdroop Offset Control был установлен в значение 100%, а частота BCLK фиксировалась на отметке 100 МГц. Модули оперативной памяти G.Skill TridentX F3-2400C10D-8GTX без лишних слов заработали в режиме 2400 МГц при напряжении 1,65 В с таймингами 10-12-12-31-2Т, для чего напряжение на «системном агенте» увеличивалось до 1,05 В. Заметим, что в таком режиме кулер Intel XTS100H удержал температуру самого горячего ядра в пределах 85 °С, что является штатным режимом для Ivy Bridge. При этом крыльчатка разгонялась до немыслимых 2600 об/мин, а уровень шума был очень навязчивым. Увы, дальнейший разгон оказался невозможен, так как система выдавала ошибку при прохождении стресс-теста LinX.
В части повышения базовой частоты MSI Z77IA-E53 проявила себя наилучшим образом, обеспечив прирост BCLK до 107 МГц.
![Разгон MSI Z77IA-E53 Разгон MSI Z77IA-E53](/motherboard/msi-z77ia-e53/37-msi-z77ia-e53.png)

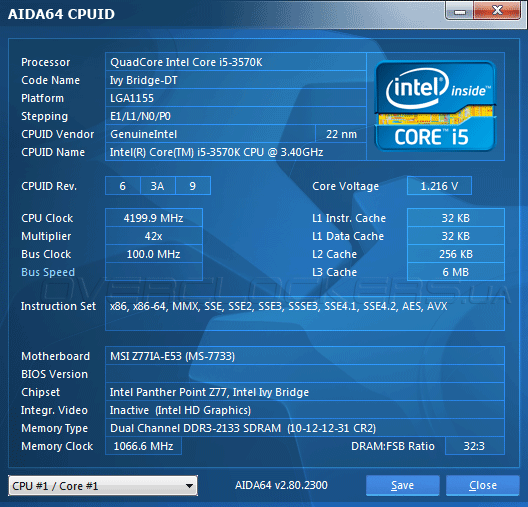

Что касается автоматического разгона, то после активации функции OC Genie II героиня сегодняшнего обзора самостоятельно ускорила центральный процессор до 4200 МГЦ, а модули ОЗУ заработали на частоте 2133 МГц. Увы, технологии энергосбережения полностью прекратили свою работу, что чревато повышенным энергопотреблением и нагревом.
![Разгон MSI Z77IA-E53 Разгон MSI Z77IA-E53](/motherboard/msi-z77ia-e53/38-msi-z77ia-e53.png)
Тестовый стенд
Исследование разгонного потенциала и уровня быстродействия MSI Z77IA-E53 проводилось в составе следующей конфигурации:
- процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт).
- MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013;
- ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013.
Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывалось среднее значение. В том случае, если какая-то итерация давала результат, существенно отличающийся от двух других, тесты повторялись до получения нормального значения. Набор программного обеспечения следующий:
- AIDA64 2.80.2300 (Cache & Memory benchmark);
- Futuremark PCMark 7 (v1.4.0);
- Futuremark 3DMark 11 (v1.0.3);
- Batman: Archam City;
- F1 2012;
- Sleeping Dogs.
Результаты тестирования

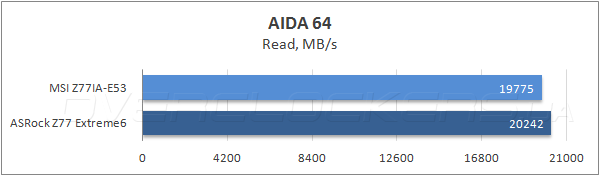

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/39-msi-z77ia-e53.png)

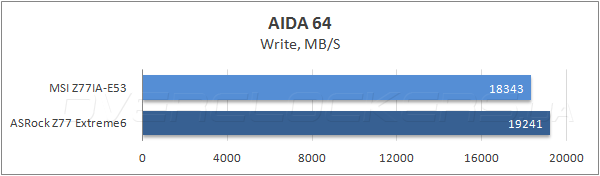

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/40-msi-z77ia-e53.png)

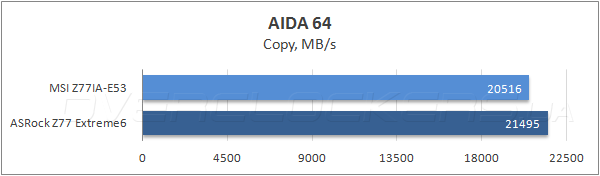

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/41-msi-z77ia-e53.png)

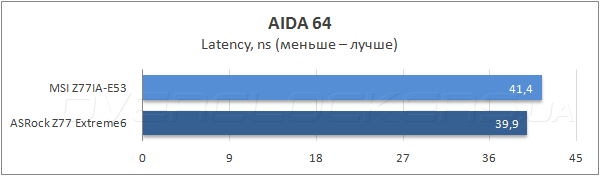

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/42-msi-z77ia-e53.png)
В тестах низкоуровневой производительности оперативной памяти MSI Z77IA-E53 заметно уступила сопернице, очевидно, из-за недостаточно качественной прошивки.

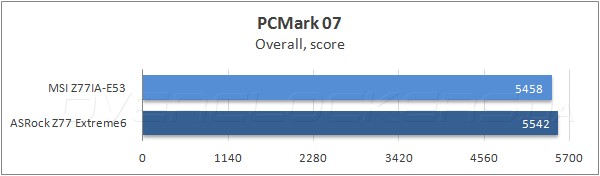

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/43-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/44-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/45-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/46-msi-z77ia-e53.png)

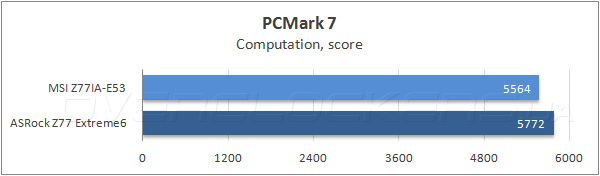

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/47-msi-z77ia-e53.png)

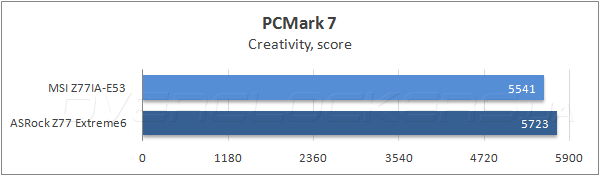

В комплексном бенчмарке PCMark 7 новинка также проиграла ASRock Z77 Extreme6. Отставание нельзя назвать критическим и оно никак не скажется на комфорте повседневной работы.

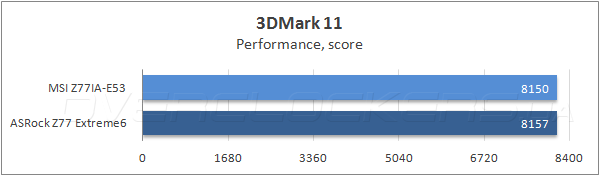

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/48-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/49-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/50-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/51-msi-z77ia-e53.png)

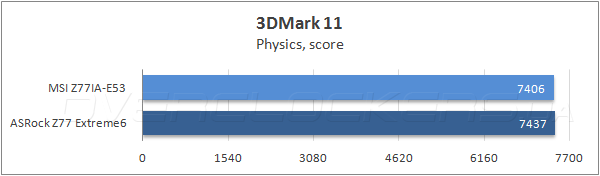

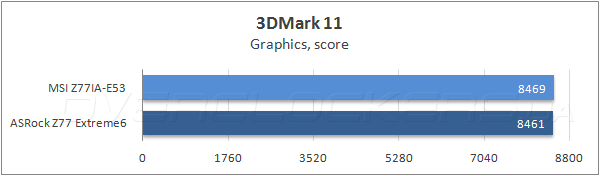

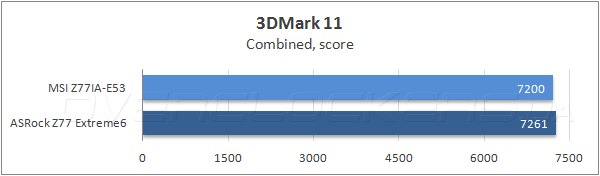

Результаты обеих участниц тестирования в приложении 3DMark 11 совершенно идентичны, что позволяет надеяться на хорошем уровень производительности модели MSI в современных 3D-играх.
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/52-msi-z77ia-e53.png)

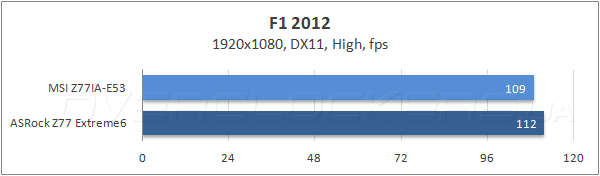

![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/53-msi-z77ia-e53.png)
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/54-msi-z77ia-e53.png)

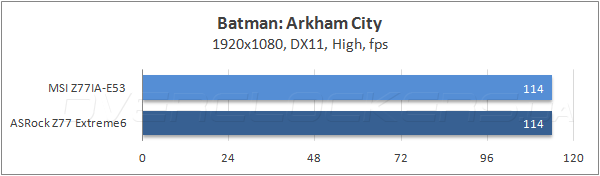

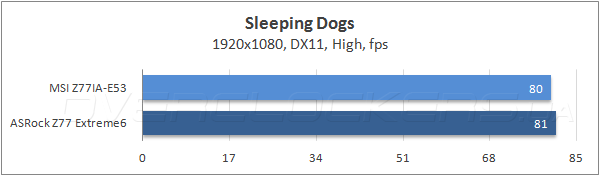

Тестирование в игровых приложениях обе «материнки» демонстрируют высокую частоту смены кадров. Лишь в гоночном симуляторе F1 2012 новинка немного уступила конкурентке.
Энергопотребление

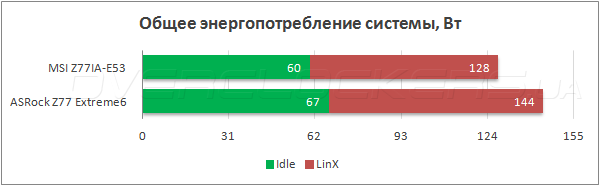

Для оценки энергопотребления тестових стендов мы используем устройство Basetech Cost Control 3000. С его помощью оценивалось среднее энергопотребления тестовых стендов «от розетки» при отсутствии нагрузки, а после измерили максимальное значение потребляемой мощности во время прохождения стресс-теста LinX.
![Тестирование MSI Z77IA-E53 Тестирование MSI Z77IA-E53](/motherboard/msi-z77ia-e53/55-msi-z77ia-e53.png)
В сравнении с ASRock Z77 Extreme6 героиня сегодняшнего обзора показала отличную энергоэффективность. В простое её преимущество составило около 7 Вт, тогда как в нагрузке полноразмерная модель расходовала почти на 16 Вт больше, чем MSI Z77IA-E53.
Выводы
Сегодняшний обзор показал, что материнская плата MSI Z77IA-E53 оказалась весьма интересным продуктом. Использование системной логики Intel Z77 Express наделяет эту модель полноценными возможностями оверклокинга, а мощный VRM и продуманное UEFI Setup обеспечивают неплохой запас прочности. Как водится среди материнских плат MSI, героиня сегодняшнего обзора при разгоне не умеет снижать напряжение на вычислительных ядрах в моменты простоя и это, пожалуй, наше единственное к ней замечание. Специфика компактного размера предъявляет жесткие требования к совместимости систем охлаждения, а обилие электронных компонентов с обратной стороны печатной платы делает задачу выбора кулера еще сложнее.
Что касается возможностей расширения, то MSI Z77IA-E53 даст фору иным полноразмерным моделям. Отдельно отметим поддержу беспроводных сетей, удачную конфигурацию задней панели, а также наличие слота Mini PCI Express 2.0 x1, сопряженного с mSATA 3 Гбит/с. Несколько озадачили не самые лучшие результаты тестов производительности, в которых, скорее всего, виновата не до конца отлаженная прошивка. Учитывая относительно невысокую розничную стоимость в 160 долларов США, героиня сегодняшнего обзора однозначно способна приглянуться пользователям, которые планируют собрать компактный производительный системны блок и в дальнейшем собираются заняться экспериментами по разгону.
