Как следует из названия, новинка создана с учетом интересов поклонников виртуальных баталий, однако ряд конструктивных особенностей делает Z87-GD65 Gaming небезынтересной и для оверклокеров. Обо всех особенностях героини сегодняшнего тестирования вы узнаете в процессе обзора, а тем временем, предлагаем ознакомиться с основными техническими характеристиками материнской платы.
| Модель | MSI Z87-GD65 Gaming |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600*/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 64 ГБ |
| Слоты PCI-E | 3 PCIExpress 3.0 x16 (х16+х0, х8+х8, x8+x4+x4) 4 PCI Express x1 |
| Слоты PCI | – |
| Встроенноевидеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z87) 8 x 2.0 (4 разъема на задней панели Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (ASM1061) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Коаксиальный, оптический |
| Встроенная сеть | Killer E2205 (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | GO2BIOS, LucidVirtu MVP 2.0, Multi BIOS, OC GENIE 4 индикатор кодов POST, кнопки включенияи перегрузки, контакты для измерения напряжений V-CheckPoints |
Комплект поставки
Материнская плата MSI Z87-GD65 Gaming вместе с набором аксессуаров поставляется в картонной коробке средних размеров. Её дизайн знаком нам по предыдущим обзорам продуктов серии Gaming, большую часть лицевой поверхности занимает изображение дракона.
На обратной стороне упаковки приведена краткая спецификация системной платы, нанесено схематическое изображение задней панели, а также приведены описания ключевых конструктивных особенностей Z87-GD65 Gaming. Среди них отметим применение продвинутой звуковой подсистемы Audio Boost, наличие технологии интеллектуального авторазгона OC Genie 4, а также использование электронных компонентов, соответствующих военному классу надежности Military Class 4.
Комплект дополнительных принадлежностей новинки включает:
- заглушку на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- мостик NVIDIA SLI;
- набор коннекторов M-Connectors;
- комплект удлинителей V-Chek для подключения щупов мультиметра;
- наклейку на корпус MSI Gaming Series;
- DVD-диск с драйверами и ПО;
- руководство пользователя;
- инструкцию по работе с фирменным программным обеспечением;
- табличку на дверь I’M NOT HERE.
Комплект поставки не поражает воображение, но именно такую номенклатуру мы привыкли видеть у большинства материнских плат среднего ценового диапазона.
Дизайн
Системная плата MSI Z87-GD65 Gaming выполнена в форм-факторе ATX, её размеры соответствуют стандарту и составляют 305х244 мм. Расположение основных узлов близкое к оптимальному, что непременно оценят любители самостоятельной сборки. В основе продукта лежит чипсет Intel Z87, обеспечивающий совместимость с процессорами Intel в исполнении LGA1150, поддерживаются модели с разблокированным множителем. Для установки ОЗУ служат четыре слота DIMM DDR3, максимальный объем может достигать внушительных 64 ГБ. Дизайн печатной платы оптимизирован для работы в разгоне на частотах до 3000 МГц включительно.
В конструкции Z87-GD65 Gaming есть ряд особенностей, делающих продукт неплохим выбором для оверклокерских экспериментов в условиях открытого стенда. Начнем с того, что новинка оснащена светодиодным индикатором кодов POST, на который после запуска системы выводится температура центрального процессора, кнопками включения и перегрузки, а также клавишей OC Genie, активирующей автоматический разгон. Для последнего есть два режима, которые выбираются при помощи миниатюрного переключателя OC_SWITCH. Там же находится клавиша GO2BIOS, при нажатии которой происходит автоматический вход в UEFI Setup во время следующей загрузки.
Неподалеку от основного разъема электропитания ATX24 расположились основная и резервная микросхемы с прошивкой. Здесь же находится тумблер Multi BIOS, позволяющий задать EEPROM, с которого будет выполняться загрузка.
Наконец, MSI Z87-GD65 Gaming оснащена разъемом V-Check Points, к которому подключаются комплектные переходники, позволяющие измерить напряжение на процессоре и основных узлах системной платы при помощи цифрового мультиметра.
Силовая подсистема материнской платы питается от восьмиконтактного разъема EPS12V. Преобразователь напряжения центрального процессора построен по 12-канальной схеме, за его управление отвечает цифровой ШИМ-контроллер IR3563B. В конструкции VRM использованы катушки индуктивности закрытого типа SFC, надежные твердотельные конденсаторы HI-C CAP, а в качестве силовых элементов использованы MOSFET с низким сопротивлением открытого канала — по две штуки на каждую из фаз.
C обратной стороны печатной платы находится некоторое количество электронных компонентов, в том числе 12 микросхем-драйверов, но их расположение не должно помешать установке кулеров с массивными усилительными пластинами.
Система охлаждения VRM состоит из пары легкосплавных радиаторов, в профиле которых угадывается изображение все того же дракона. Для повышения эффективности задействована тепловая трубка, а крепление на подпружиненных винтах обеспечивает надежный прижим конструкции.
Тепло от микросхемы системной логики отводится посредством массивного радиатора, на который наклеена ажурная металлическая пластина, формирующая изображение... да-да, вы не ошиблись — дракона!
Забегая наперед, отметим, что эффективность системы охлаждения оказалась достаточной для любых режимов работы, а для подключения процессорного кулера и обеспечения эффективной вентиляции внутри системного блока служат пять четырехконтактных разъемов, поддерживающих управление скоростью вращения посредством ШИМ.
Для организации видеоподсистемы MSI Z87-GD65 Gaming оснащена тремя слотами PCI Express 3.0 x16, которые, в зависимости от количества задействованных графических акселераторов, могут работать в режимах «х16+х0», «х8+х8» или «x8+x4+x4». Поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI. Также, материнская плата располагает четырьмя слотами PCI-E 2.0 x1 для установки карт расширения.
Дисковая подсистема Z87-GD65 Gaming состоит из шести чипсетных каналов SATA 6 Гбит/с с поддержкой RAID и технологии Intel RST, а также двух дополнительных портов SATA 6 Гбит, за работу которых отвечает контроллер ASMedia ASM1061. Все разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не будут мешать установке массивных видеокарт.
Одной из отличительных черт новинки является наличие порта mSATA 6 Гбит/с, подключенного к одному из каналов SATA 6 Гбит/с системной логики. Это разъем предназначен для установки твердотельных накопителей, который можно использовать в качестве системного жесткого диска, или задействовать для работы технологии интеллектуального кэширования Intel Smart Response.
В качестве сетевого контроллера используется продвинутое решение от компании Qualcomm – Atheros Killer E2205, который обеспечивает высокую пропускную способность и управление приоритетами доступов приложений в сеть. Звуковая подсистема материнской платы базируется на высококачественном 7.1 HD-аудиокодеке Realtek ALC1150, который, для защиты от электромагнитных помех, заключен в металлический кожух. Для эффективной работы со стереогарнитурами, обладающими высоким внутренним импедансом, в низкочастотной цепи звукового тракта используется операционный усилитель OPA1652.
Для подключения устройств USB 3.0 задействованы шесть чипсетных интерфейсов, четыре из которых выведены на заднюю панель, а еще два можно подключить к внутренним разъемам. В итоге, на задней панели новинки нашлось место для:
- двух портов USB 2.0;
- комбинированного разъема PS/2;
- кнопки Clear_CMOS;
- четырех портов USB 3.0;
- сетевой розетки RJ-45;
- видеовыходов D-Sub, DVI-D и HDMI;
- коаксиального и оптического разъемов S/PDIF;
- шести аналоговых аудиовыходов.
Отметим, что представленный набор видеовыходов позволяет выводить изображение от интегрированного видеоядра на три монитора одновременно. Также системная плата MSI Z87-GD65 Gaming поддерживает технологию Lucid Virtu MVP 2.0, которая обеспечивает объединение ресурсов встроенной и дискретной графических карт, а кроме того дает возможность использования аппаратного ускорения кодирования видео Intel Quick Sync. UEFI Setup

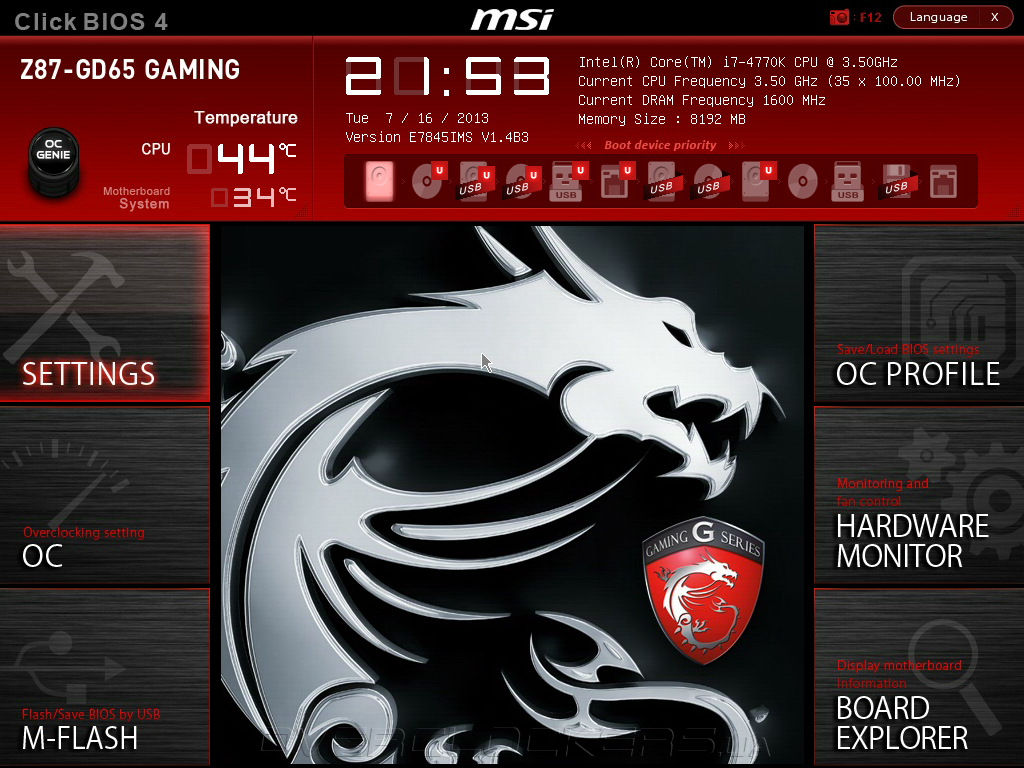

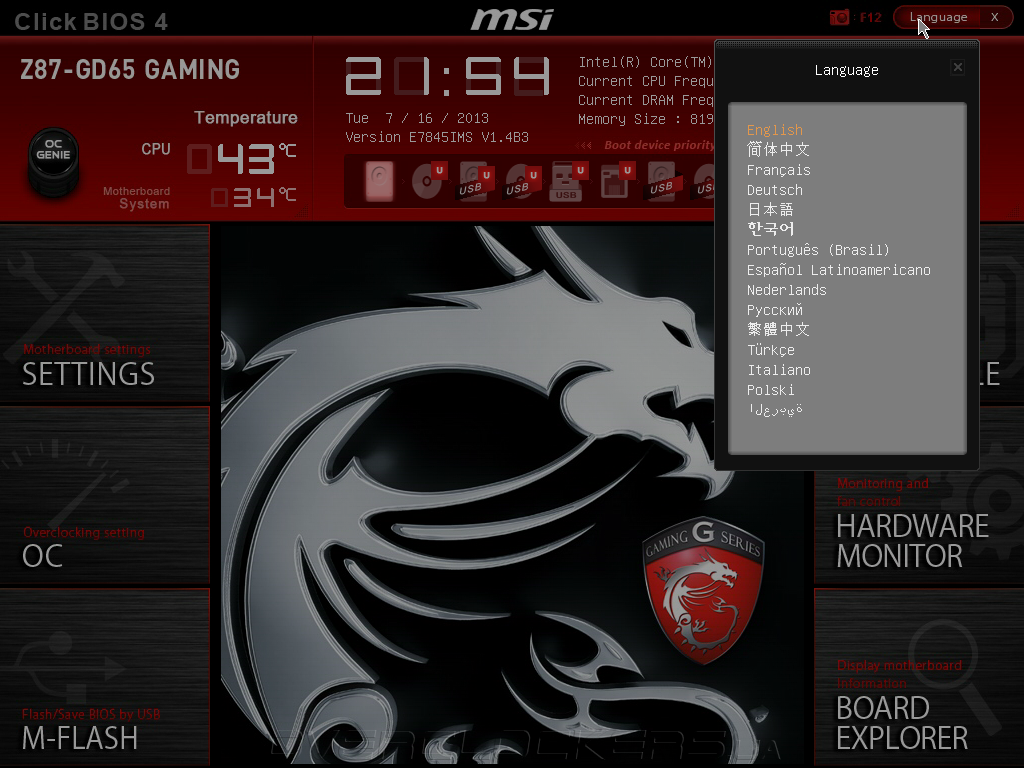

За основу управляющего микрокода системной платы Z87-GD65 Gaming взят UEFI Setup компании AMI, для которого программистами MSI был разработан оригинальный графический интерфейс Click BIOS 4. Отличие от рассмотренного ранее меню настройки старшей модели MSI Z87 MPOWER MAX заключается только в оформлении, тогда как основные функции практически не претерпели изменений. На верхней части окна выводятся показания системного мониторинга, отображаются дата, время, версия управляющего микрокода и текущий режим работы основных компонентов. Здесь же находится меню выбора загрузочных устройств и кнопка OC GENIE, активирующая автоматический разгон.
Отметим, что прошивка имеет русскоязычную локализацию, качество которой мы обязательно оценим в одном из ближайших обзоров продукции MSI.

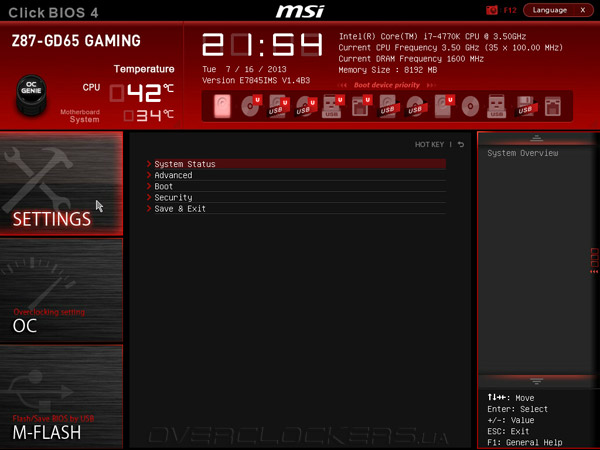

Большая часть настроек, связанных с базовыми возможностями и функциями расширения системной платы, находится в разделе Mainboard settings.

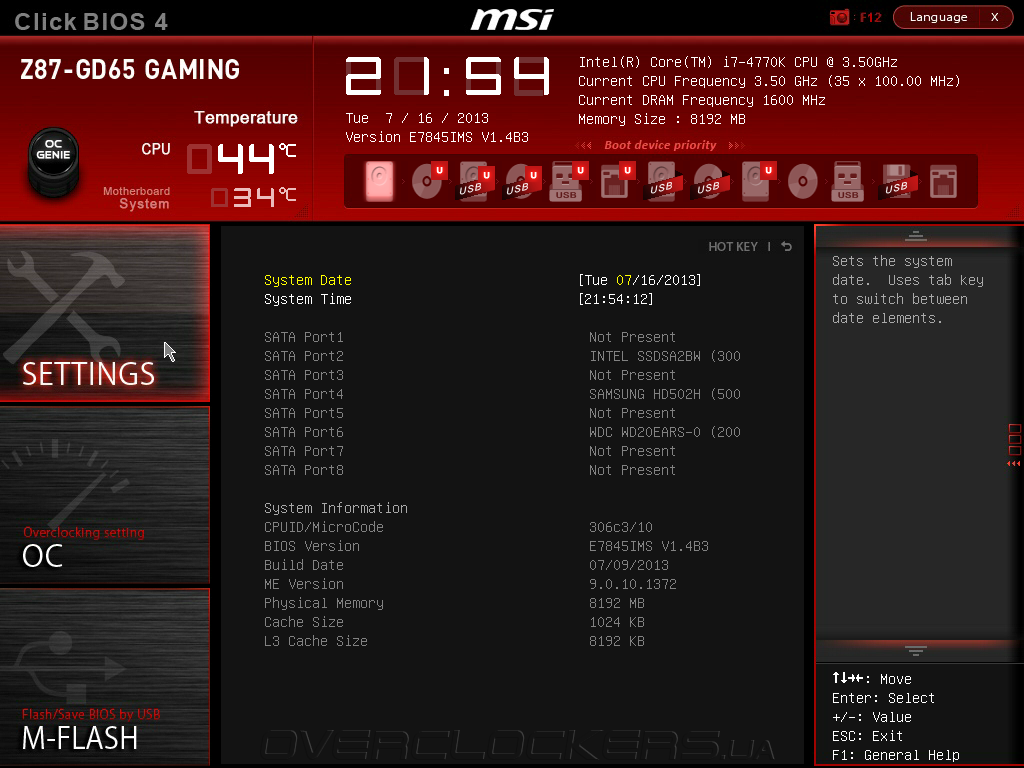

Во вкладке System Status задаются дата и время, а также выводится информация о дисковой подсистеме и подробности о прошивке.

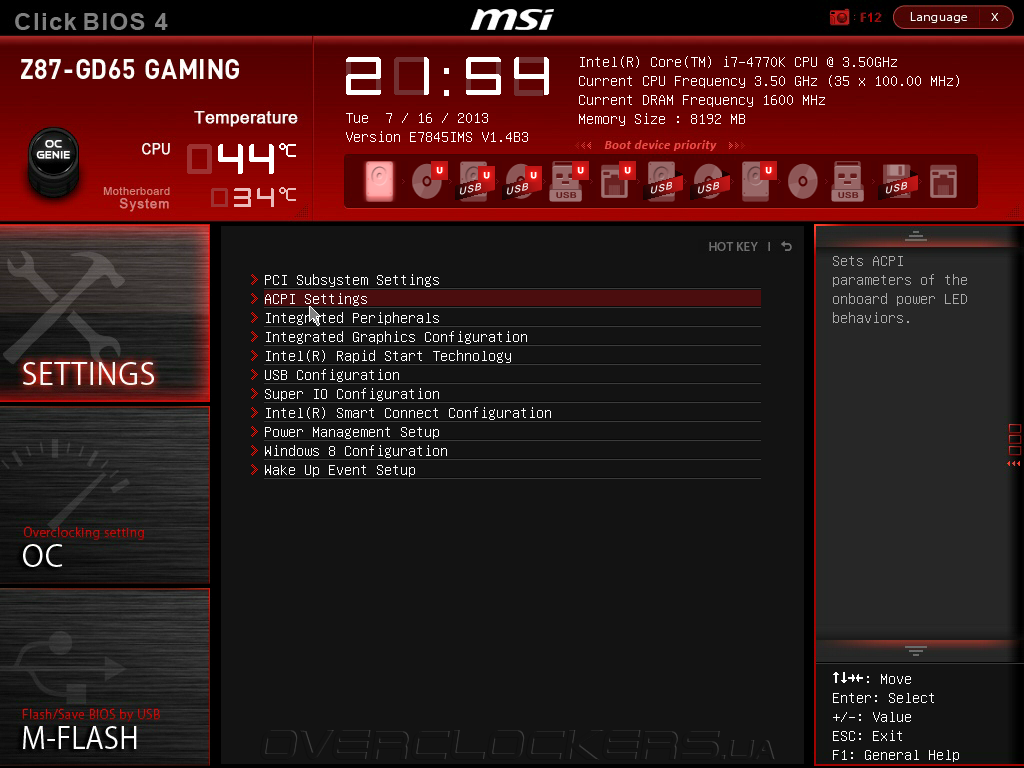

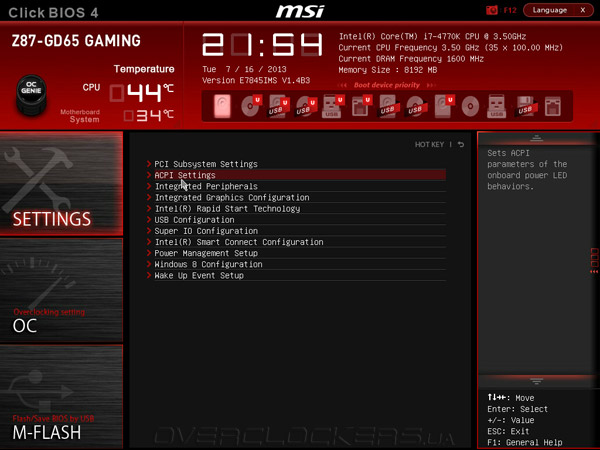

В меню Advanced настраивается работа системной логики и дополнительных контроллеров.

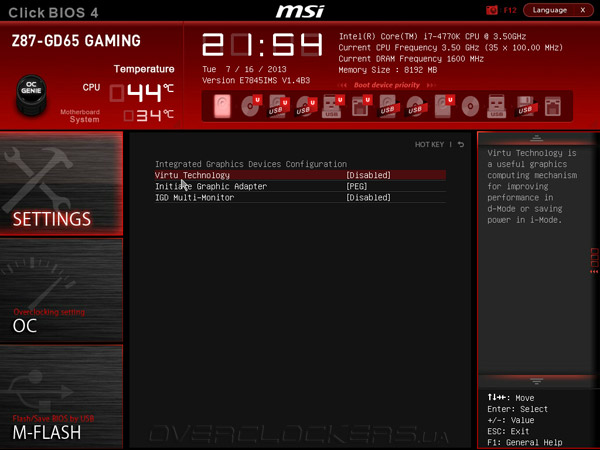

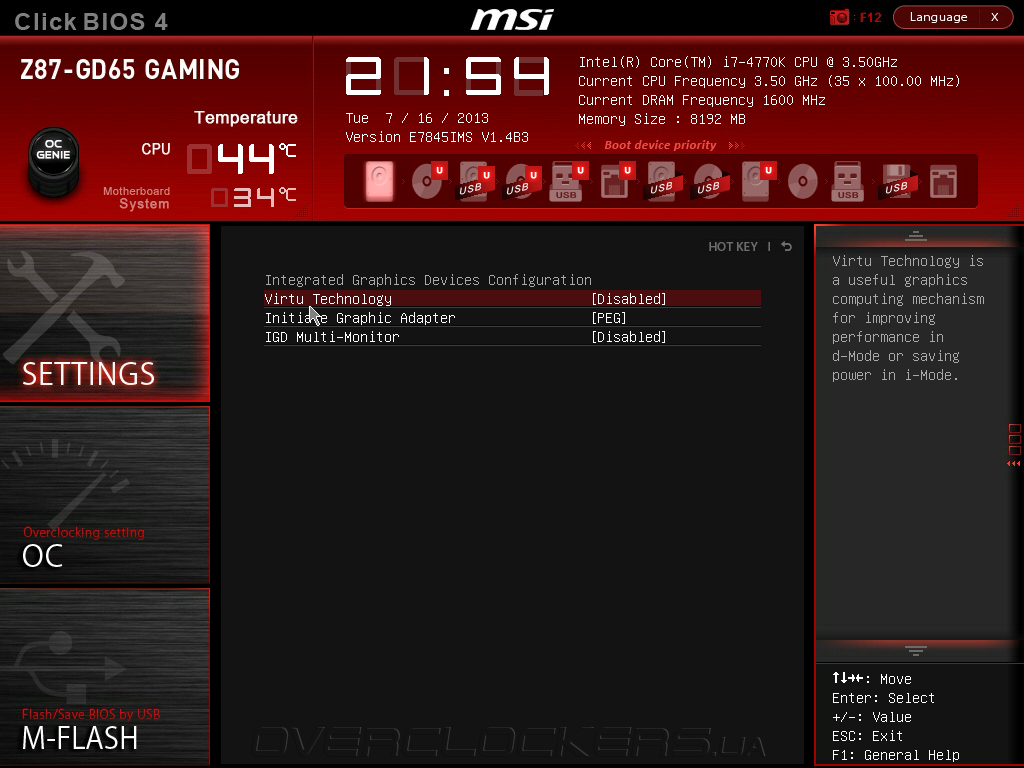

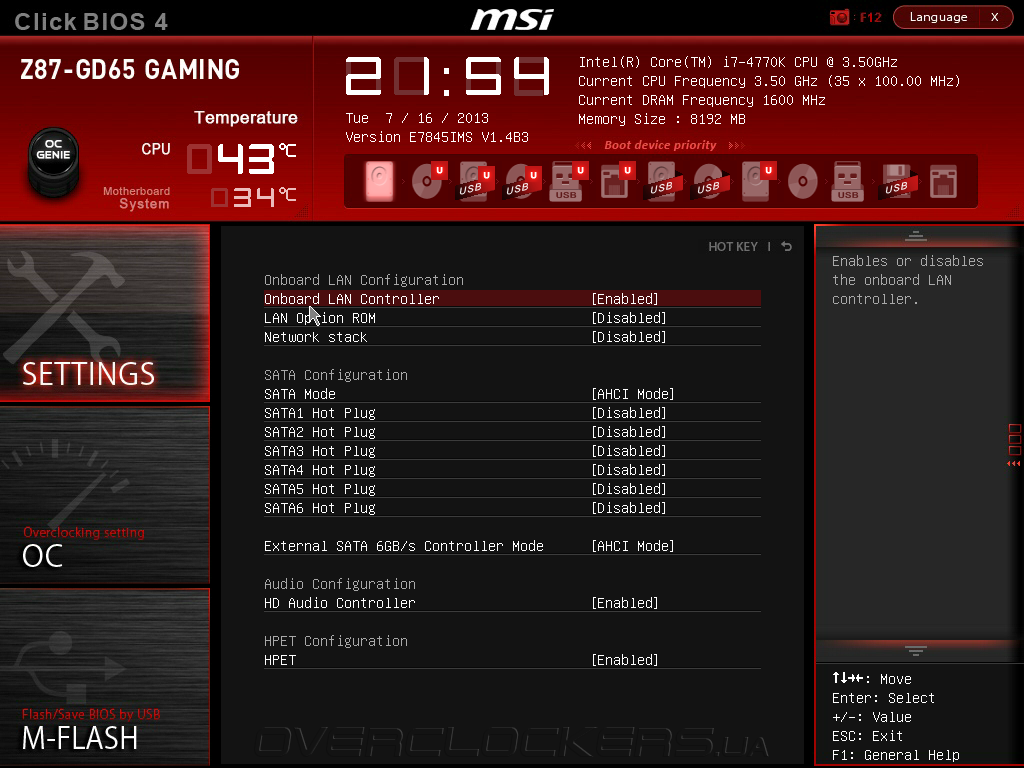

Во вкладке Integrated Peripherals сосредоточены опции дисковой, звуковой и сетевой подсистем, а в подменю Integrated Graphics Configuration задаются параметры встроенного видеоядра и включается технология Lucid Virtu MVP.

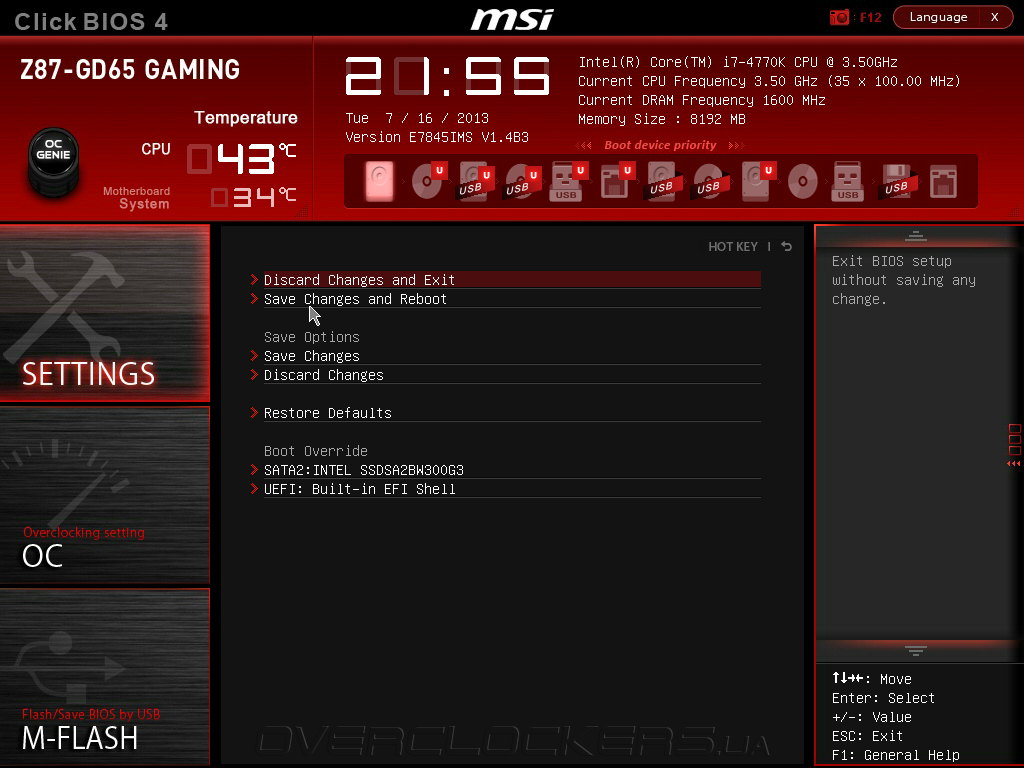

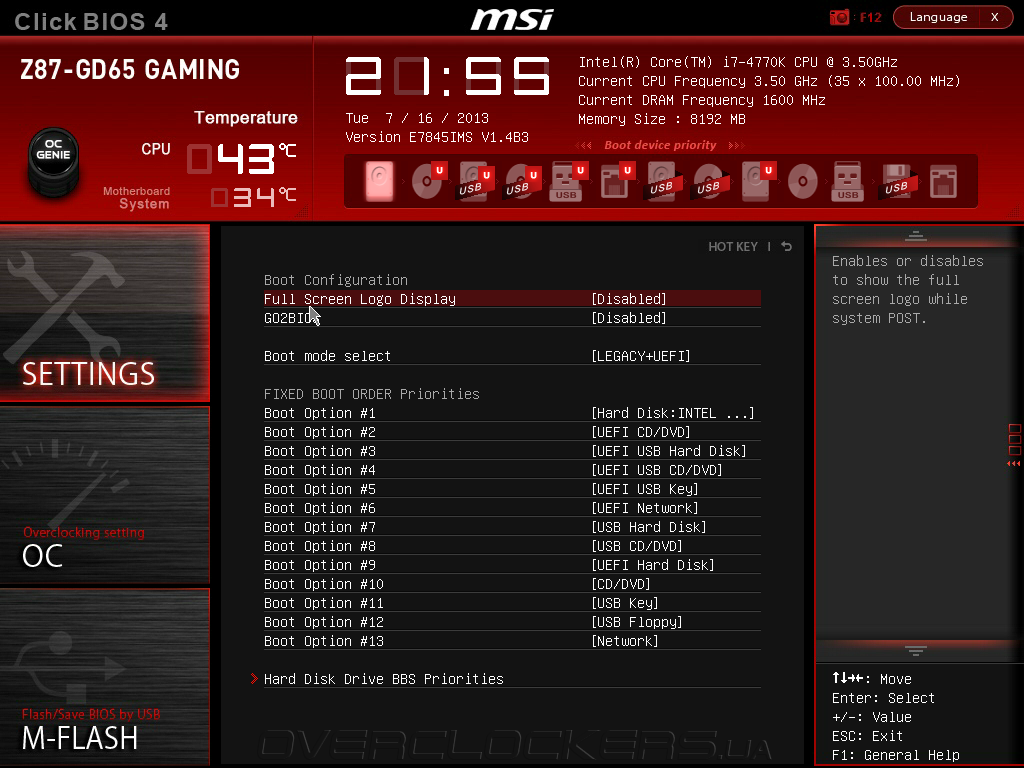

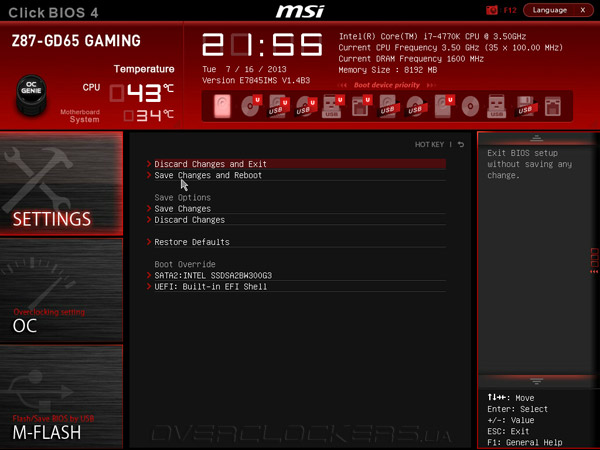

Меню Boot, как следует из названия, отвечает за настройку процесса загрузки, а в подразделе Save & Exit пользователи могут восстановить настройки по умолчанию или сохранить текущие параметры UEFI Setup.

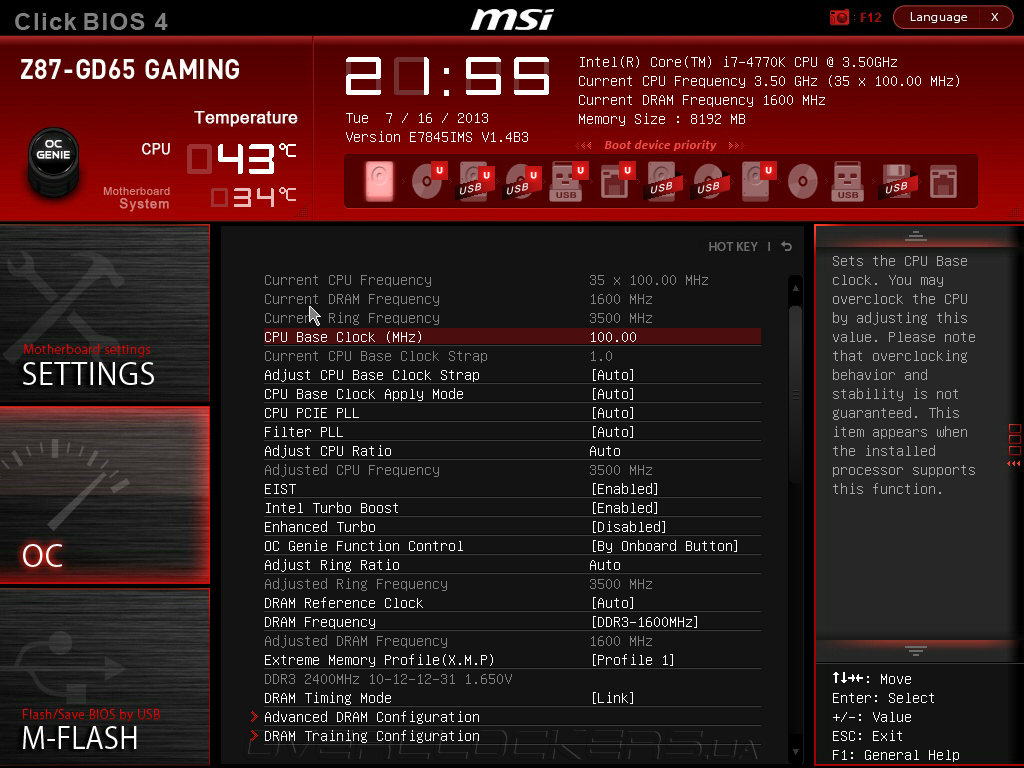

Все настройки, связанные с разгоном, находятся в разделе Overclockers settings. Именно здесь меняются значения BCLK и коэффициенты умножения вычислительных ядер, включаются технологии EIST и Turbo Boost, а также задаются частоты Uncore центрального процессора и модулей ОЗУ.

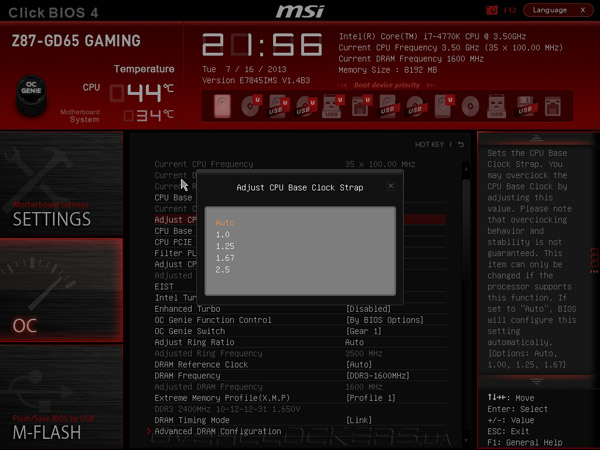

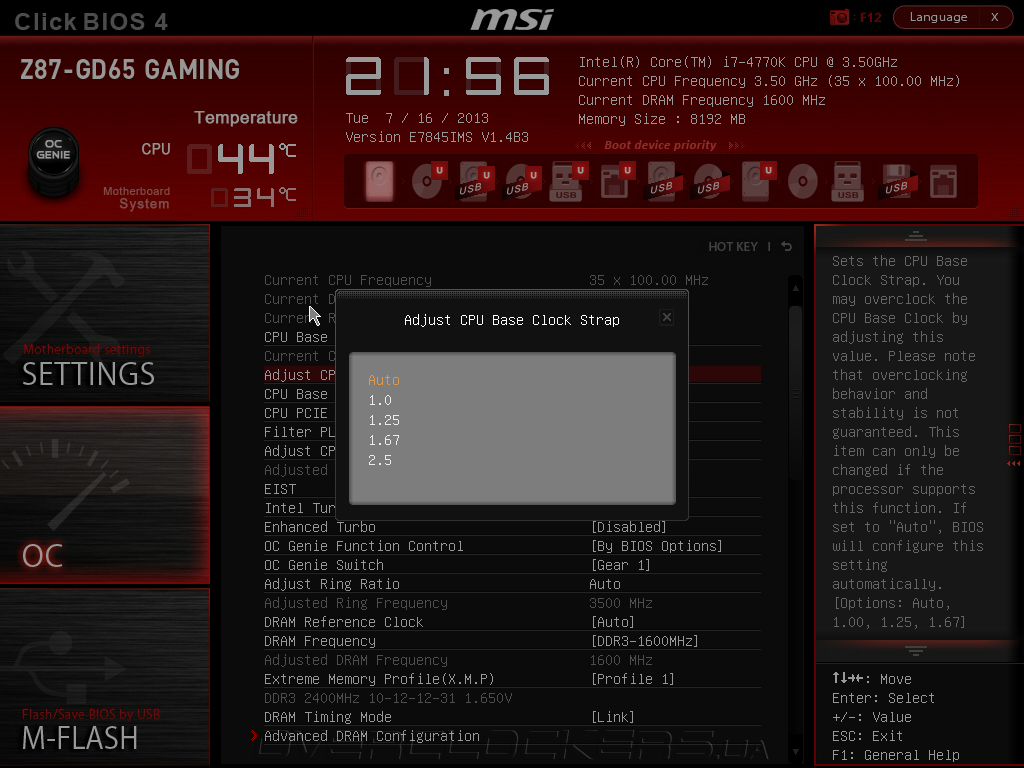

Параметр Adjust CPU Base Clock Strap позволяет поднять базовую частоту со штатных 100 МГц до 125 МГц, 167 МГц или 250 МГц, но, как показывает практика, для этого требуется процессор из оверклокерской серии «К», тогда как для обычных моделей Intel Haswell возможно увеличение BCLK в пределах 10% от номинала.

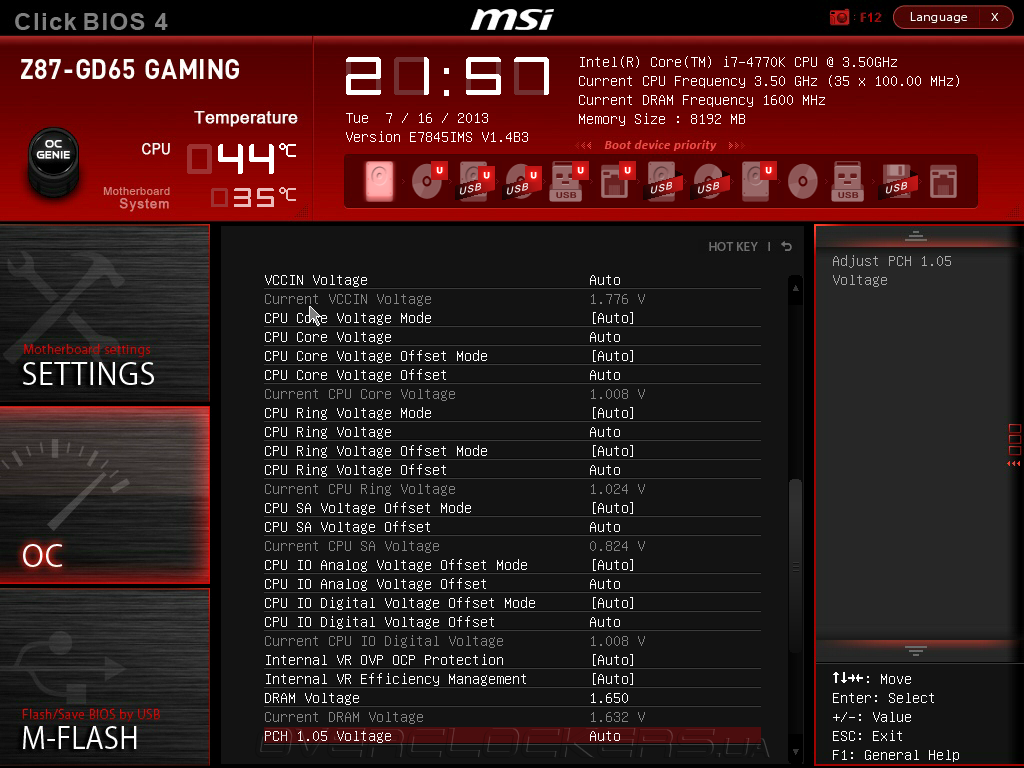

Прошивка MSI Z87-GD65 Gaming дает широчайшие возможности по управлению напряжениями на центральном процессоре и всех основных узлах материнской платы.
Их перечень, диапазоны и шаг изменения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| VCCIN Voltage | 1,8–3,04 | 0,01 |
| CPU CoreVoltage | 0,8–2,1 | 0,005 |
| CPU CoreVoltageOffset | –0,99…+0,99 | 0,005 |
| CPU RingVoltage | 0,8–2,1 | 0,005 |
| CPU RingVoltageOffset | –0,99…+0,99 | 0,005 |
| CPU SA VoltageOffset | –0,99…+0,99 | 0,005 |
| CPU IO Analog Voltage Offset | –0,99…+0,99 | 0,005 |
| CPU IO Digital Voltage Offset | –0,99…+0,99 | 0,005 |
| DRAM Voltage | 0,3–2,445 | 0,015–0,075 |
| PCH 1,05 Voltage | 1,05–1,68 | 0,01 |
| PCH 1,5 Voltage | 1,5–2,13 | 0,01 |
Заметим, что верхняя граница напряжения CPU Core Voltage достаточна для проведения экспериментов по оверклокингу с применением жидкого азота, тогда как при обычных условиях следует соблюдать осторожность, чтобы не допустить критического нагрева и выхода из строя центрального процессора.

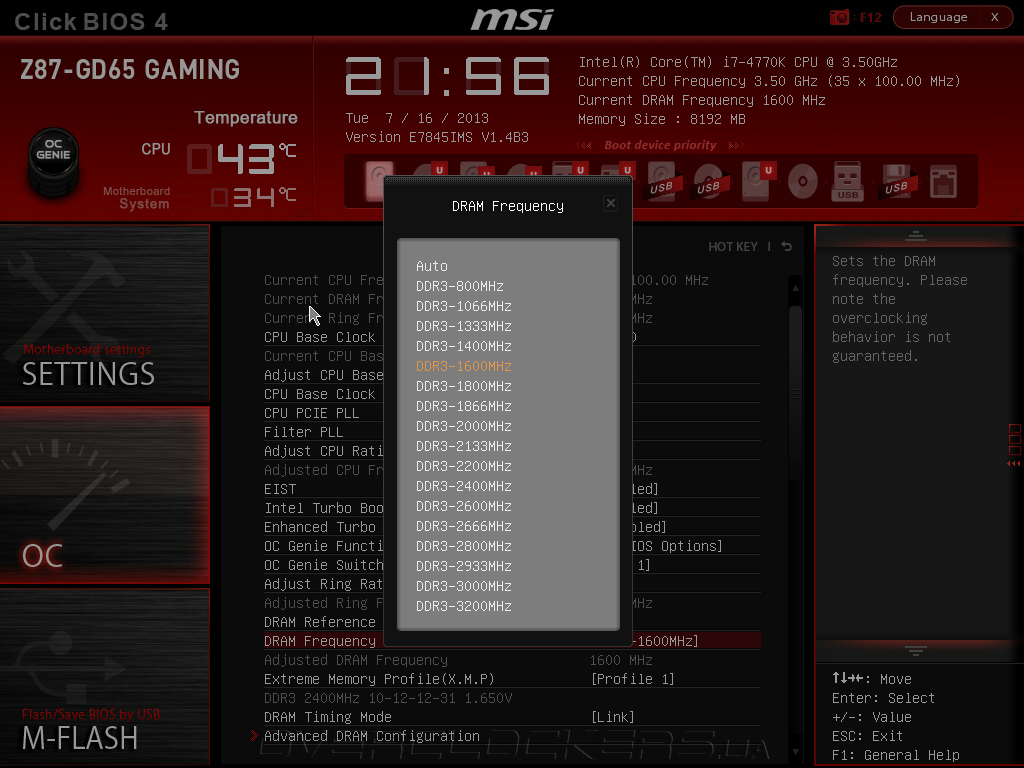

Частота оперативной памяти в UEFI Setup новинки регулируется в широких пределах, вплоть до 3000 МГц, причем, доступны два набора множителей, кратных 200 МГц и 266 МГц.

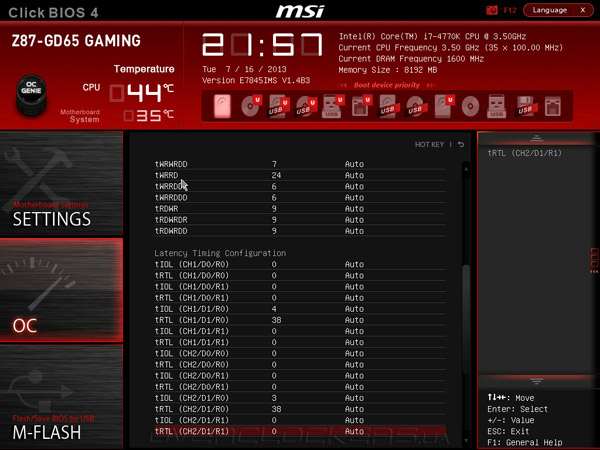

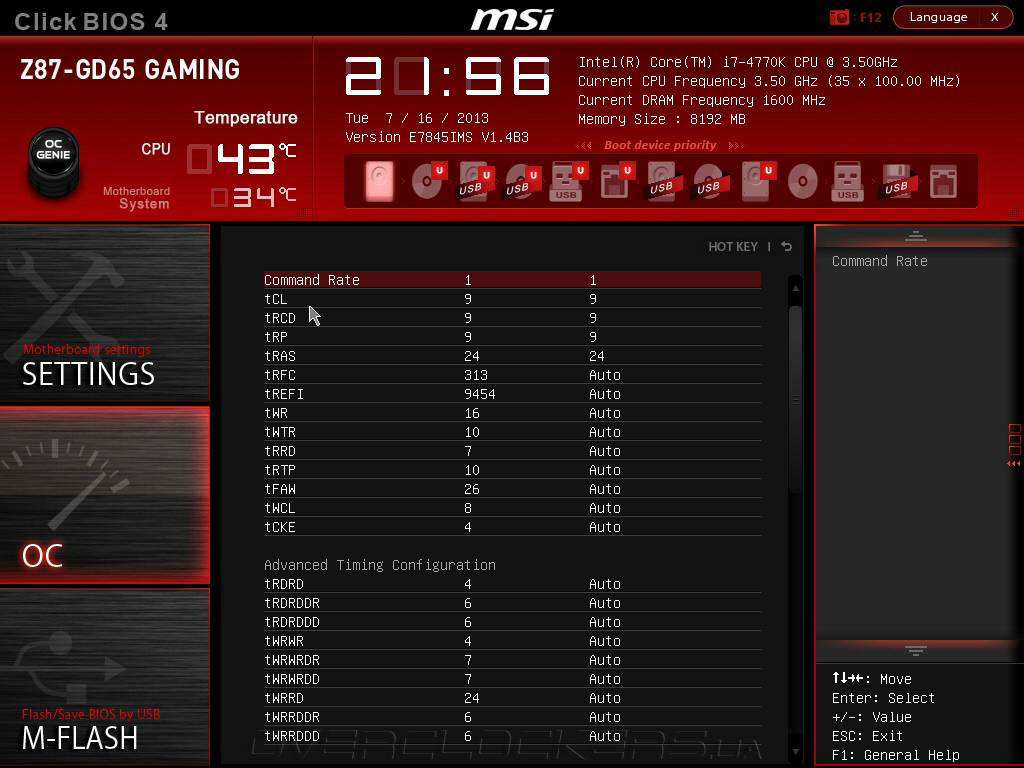

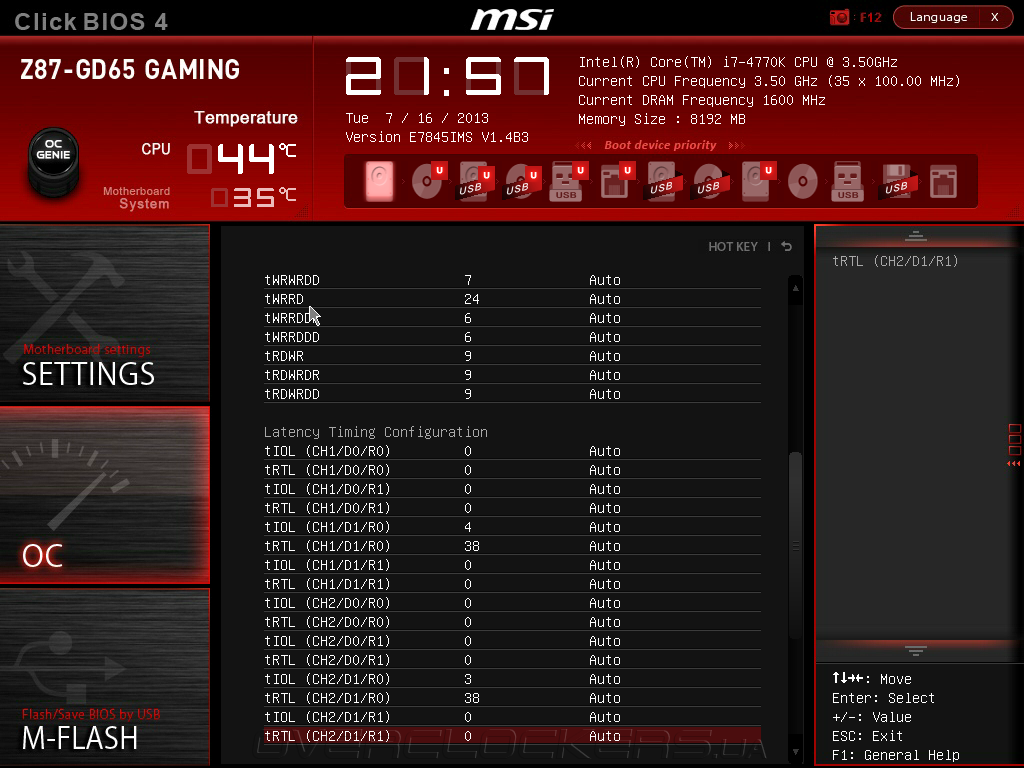

Во вкладке Advanced DRAM Configuration находятся многочисленные настройки подсистемы ОЗУ.

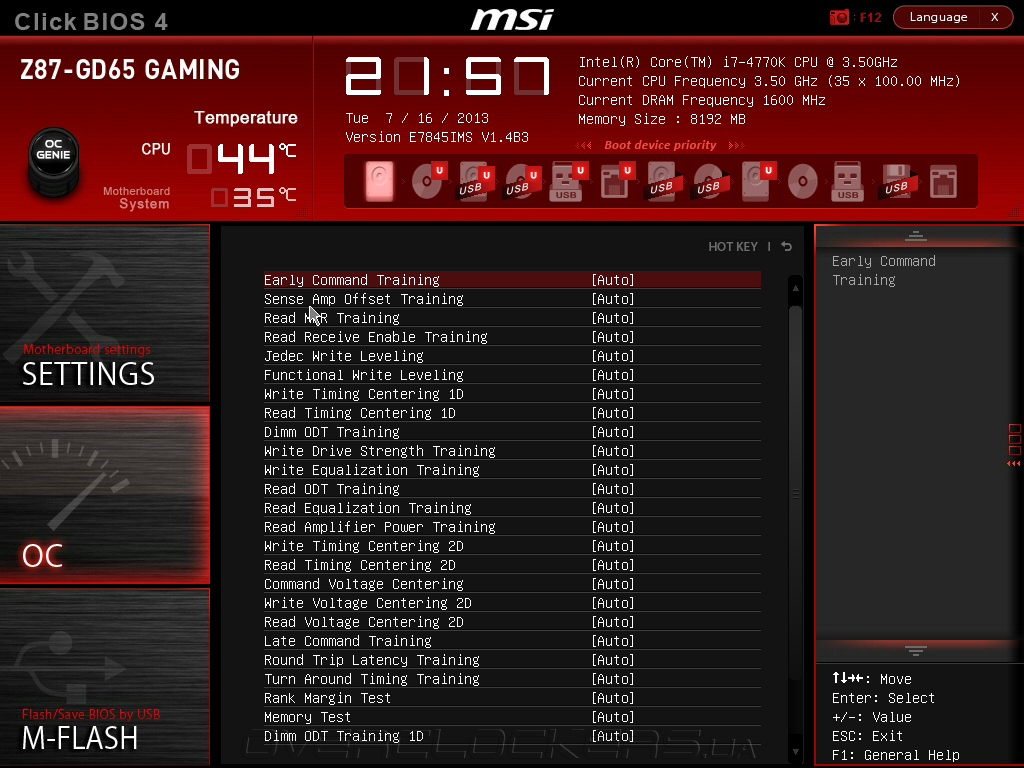

Интересным выглядит содержимое подраздела DRAM Training Configuration, изменением опций которого можно добиться лучших результатов разгона ОЗУ.

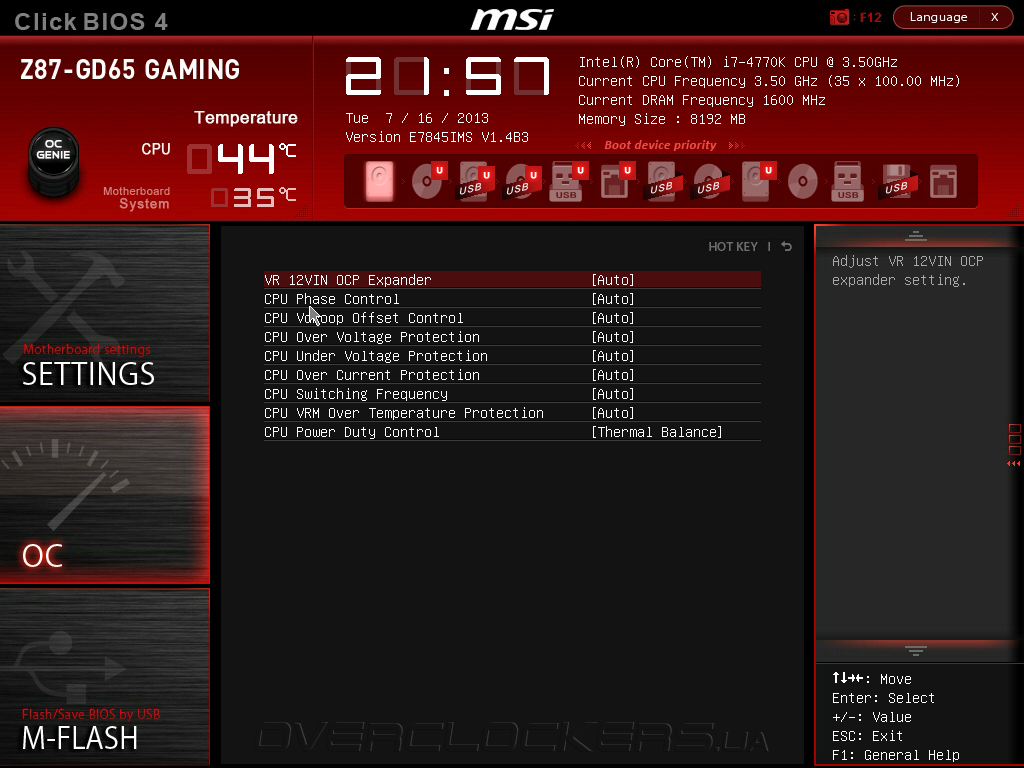

Настройки цифровой подсистемы питания, формирующей напряжение VCCIN, можно встретить в меню DigitALL Power, где задается срабатывание защит от перегрева и превышения тока на силовых элементах VRM, конфигурируется опция Vdroop Offset Control, препятствующая падению напряжения в нагрузке, а также отключению неиспользуемых фаз в моменты простоя.

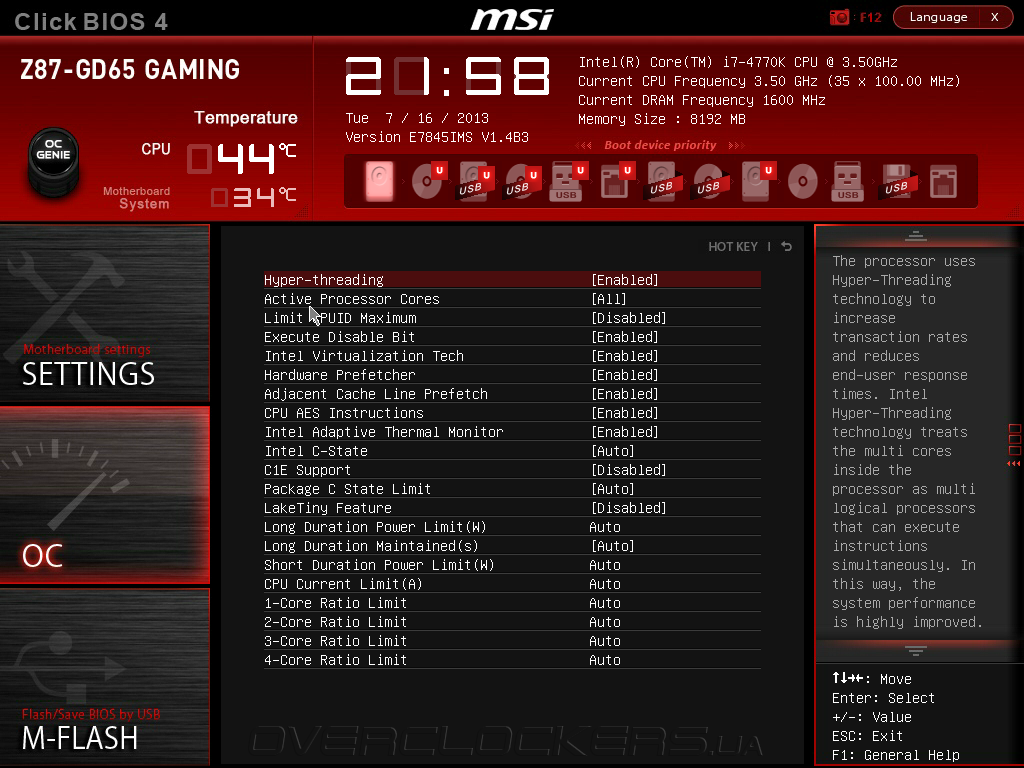

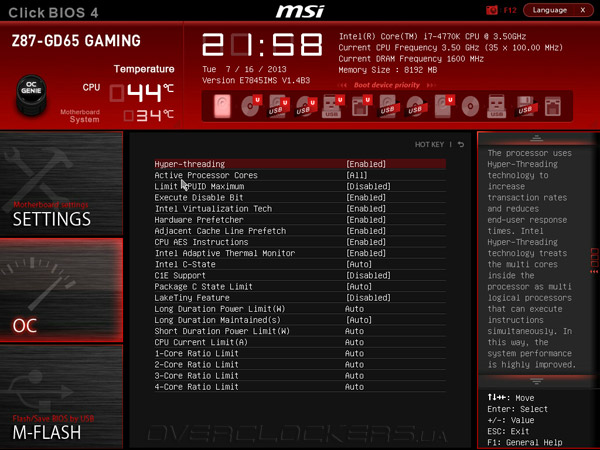

За управление функцией Intel Turbo Boost и технологиями энергосбережения центрального процессора отвечает вкладка CPU Features. Здесь же настраиваются специфические опции, такие как виртуализация или аппаратная защита от вирусов.

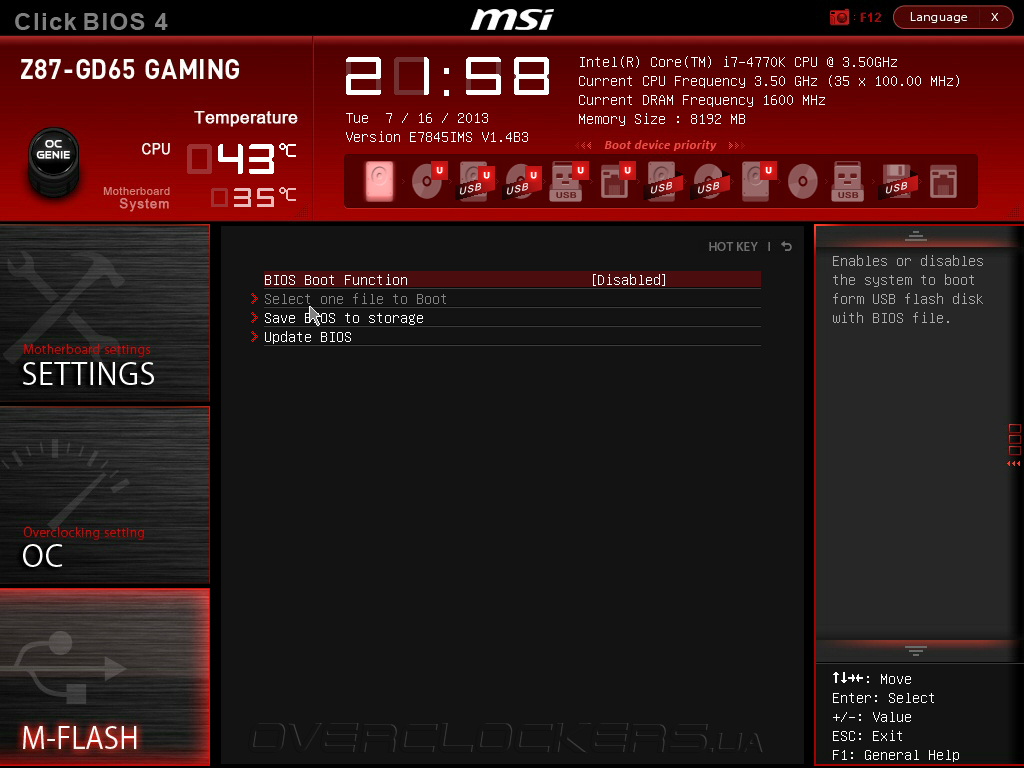

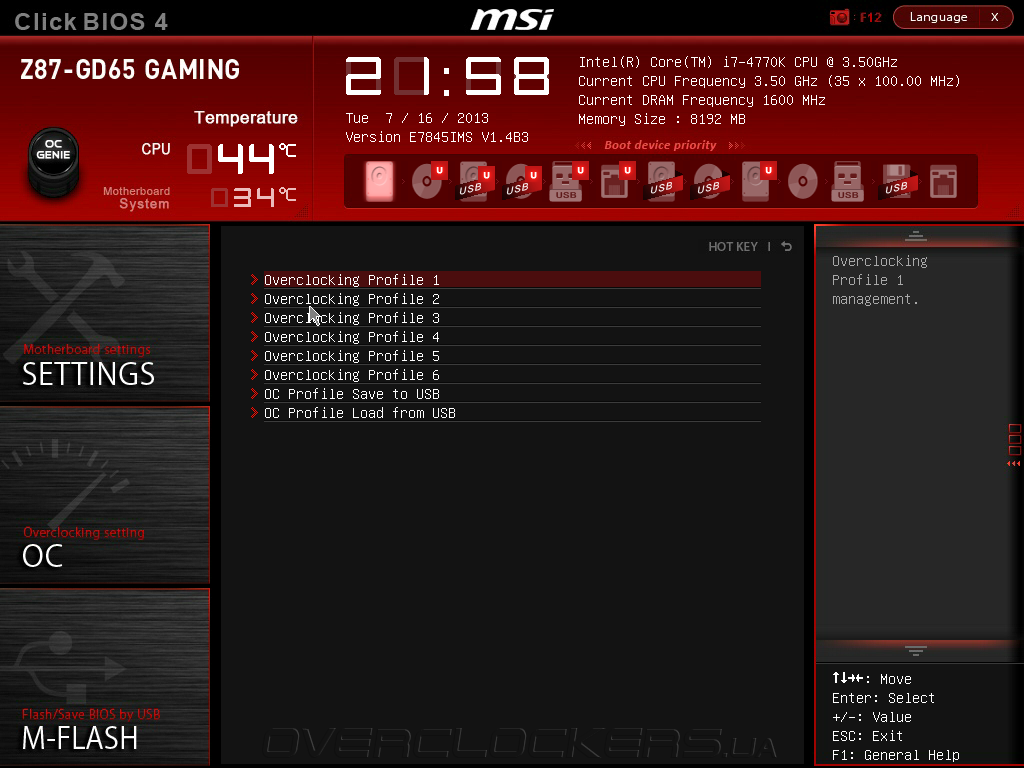

Прошивка героини сегодняшнего обзора оснащена удобным средством для обновления управляющего микрокода M-Flash, а также функцией сохранения до шести наборов пользовательских настроек с возможностью их записи на UBS-накопитель.

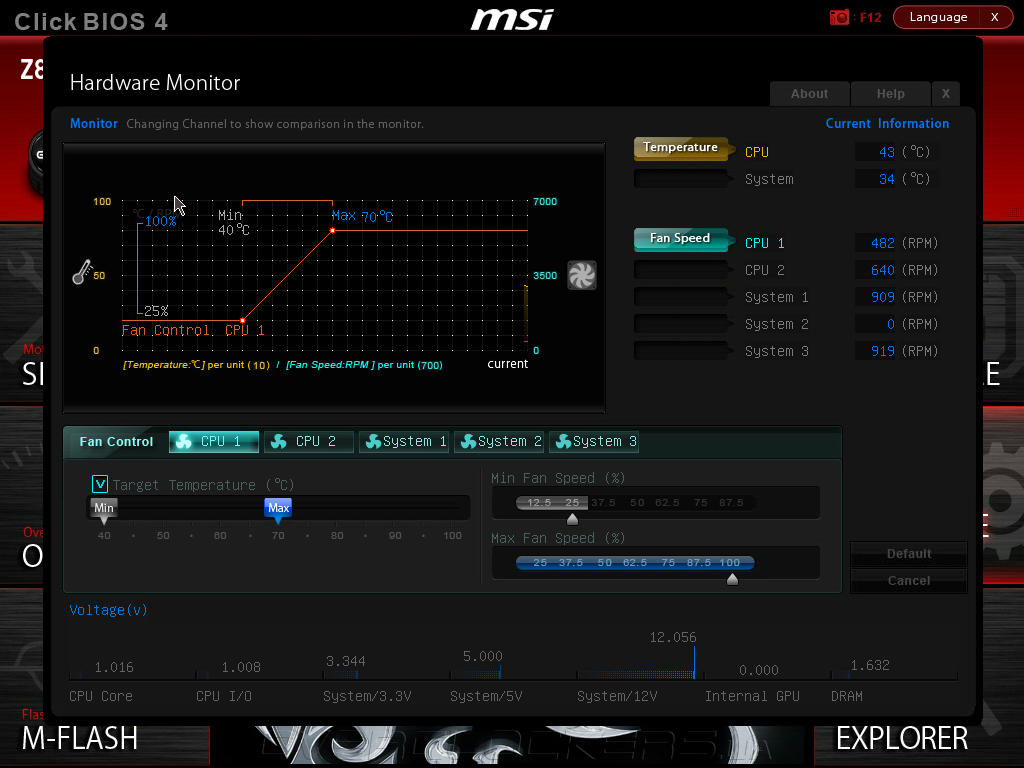

Вывод показаний системного мониторинга и управление скоростями вращения вентиляторов реализованы в разделе Hardware Monitor. Здесь отображаются показания двух температурных и пяти тахометрических датчиков, а также значения напряжений на центральном процессоре, модулях ОЗУ и основных шинах питания +3,3 В, +5 В и +12 В. Настройка режима работы «карлсонов» проста и понятна, есть возможность задать скорость вращения в зависимости от температур CPU или материнской платы, либо зафиксировать количество оборотов в процентном отношении от максимума.

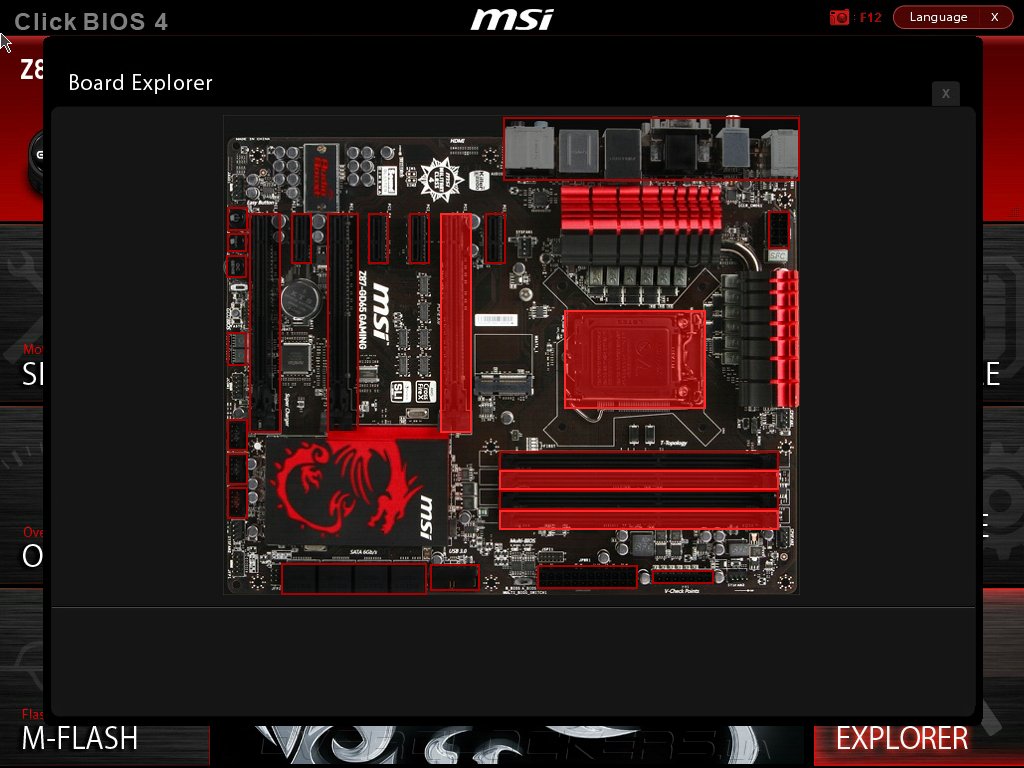

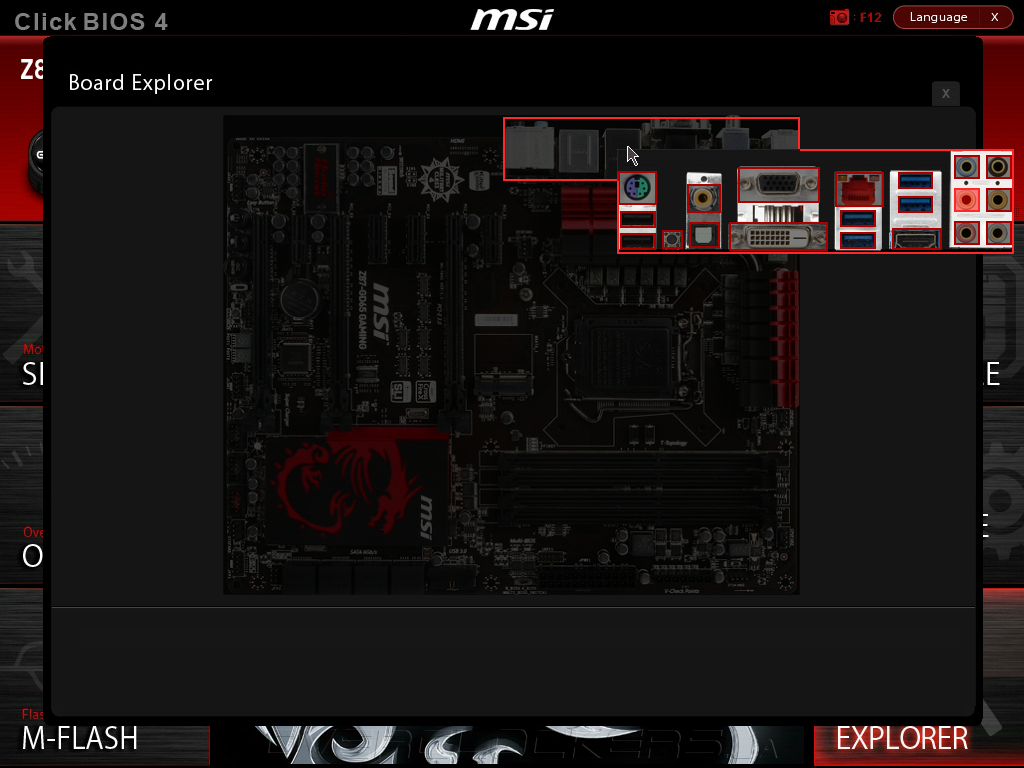

Наконец, прошивка MSIZ87-GD65 Gaming оснащена диагностической утилитой Board Explorer, которая дает возможность получить исчерпывающие данные обо всех установленных компонентах, а также подключенных периферийных устройствах.
Комплектное ПО

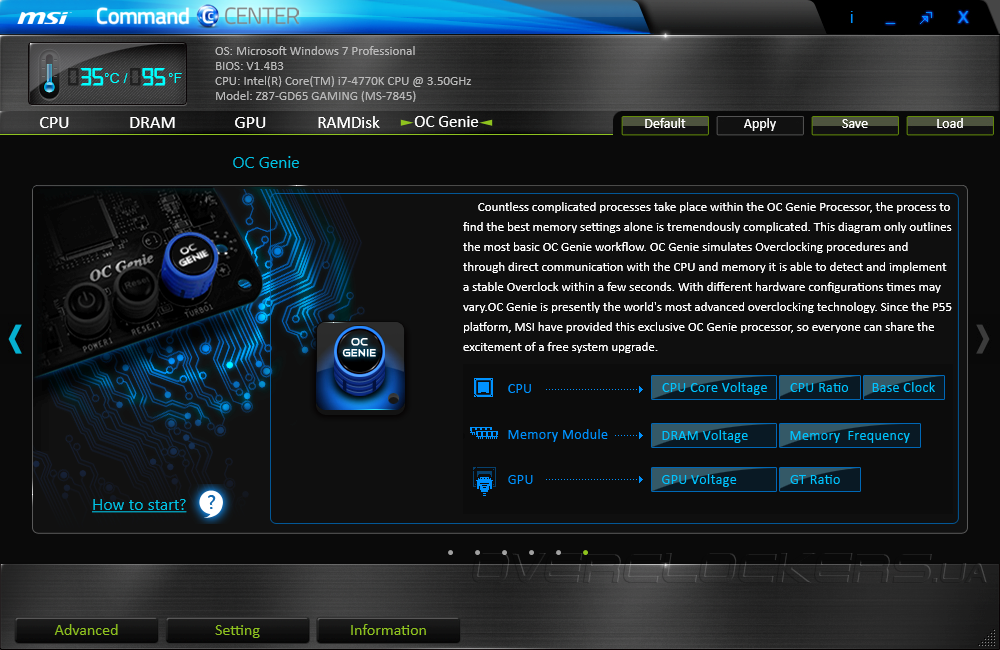

Покупатели MSI Z87-GD65 Gaming получают в свое распоряжение качественную и удобную программу Command Center, которая позволяет управлять разгоном и дает массу дополнительных возможностей. Утилита обладает интуитивно понятным и простым интерфейсом, поэтому, никаких проблем в её освоении возникнуть не должно. Сразу после запуска в главном окне отображаются панели управления базовой частотой и множителями вычислительных ядер, а также регулировка скорости вращения процессорного вентилятора.
В Command Center присутствует возможность управления напряжением на процессоре и модулях ОЗУ, тогда как регулировка частоты оперативной памяти отсутствует.
Помимо перечисленных выше функций, программа позволяет управлять частотой и напряжением встроенного графического ядра. А еще Command Center дает возможность создавать RAMDisk в области оперативной памяти и запускать автоматический разгон OC Genie.
Утилита оснащена сигнализацией о превышении параметров системного мониторинга и функцией записи показаний датчиков в режиме реального времени
К дополнительным функциям Command Center относятся регулировка таймингов ОЗУ, управление напряжениями на всех основных узлах материнской платы. И, наконец, программа предоставляет мощные инструменты для управления скоростями вращения вентиляторов.
Поскольку Z87-GD65 Gaming оснащена сетевым чипом Killer E2205, в комплекте с материнской платой поставляется утилита Killer Network Manager, которая обеспечивает управление пропускной способностью интернет-соединения и приоритезацию игрового трафика для повышения комфортности геймплея.
При использовании MSI Z87-GD65 Gaming тестовый процессор Intel Core i7-4770K разогнался до частоты 4500 МГц при напряжении 1,245 В. Разгон выполнялся путем увеличения множителя до 45 единиц при BCLK 100 МГц. Частота Uncore составила 4200 МГц, а модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31-2Т при напряжении 1,645 В. Для обеспечения полной стабильности в сресс-тестах CPU Ring Voltage было повышено до 1,175 В, а к напряжению CPU SA Voltage Offset пришлось добавить 0,1 В.
Даже несмотря на применение мощного воздушного кулера Noctua NH-U14S температура самого горячего ядра в нагрузке достигала более 93 °С, так что, от повышения напряжения на процессорных ядрах, необходимого для дальнейшего разгона, пришлось отказаться. Зато благодаря действию технологий энергосбережения частота и напряжение на процессоре в простое уменьшались.
Далее, мы проверили потенциал Z87-GD65 Gaming по увеличению базовой частоты. Наши старания увенчались успехом, материнская плата заработала при BCLK, равной 175 МГц, и при этом оставалась совершенно стабильной.
Что касается увеличения частоты ОЗУ, то для модулей памяти G.Skill F3-2400C10D-8GTX было достигнуто 2560 МГц с задержками 11-13-13-36-2Т, что является очень достойным, но не рекордным результатом.
Напоследок мы проверили функцию автоматического разгона OC Genie, которая после включения одноименной кнопки на материнской плате увеличила частоту центрального процессора до 4200 МГц при напряжении 1,223 В. Для модулей ОЗУ включился режим 2400 МГц с таймингами 10-12-12-31, соответствующий профилю X.M.P.
Единственным недостатком OC Genie является отключение функций энергосбережения, зато, такой способ разгона не повредит ресурсу процессора и не требует специальных навыков работы с прошивкой.
Тестовый стенд
Тестирование материнской платы MSI Z87-GD65 Gaming проходило в составе стенда следующей конфигурации:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Noctua NH-U14S (2 вентилятора Noctua NF-A15 PWM 140 мм, 1500 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: AMD Catalyst 13.5.
- MSI Z87-GD65 Gaming ( UEFI Setup V1.4B3 от 09.07.2013);
- ASUS Maximus VI Hero (UEFI Setup 0224 от 25.04.2013);
- Gigabyte GA-Z87X-UD3H (UEFI Setup F6f от 03.06.2013);
- MSI Z87 MPOWER MAX (UEFI Setup V1.2B8 от 06.06.2013).
- AIDA64 2.80.2300 (Cache & Memory benchmark);
- Futuremark PCMark 7(v1.4.0);
- Futuremark 3DMark 11(v1.0.3);
- Batman: Arkham City;
- Hitman: Absolution;
- F1 2012.
Результаты тестирования
В подтесте чтения MSI Z87-GD65 Gaming опередила соперниц, тогда как в остальных дисциплинах результаты у новинки не столь впечатляющие.
Высокое быстродействие системной платы MSI в комплексном бенчмарке Futuremark PCMark 7 обеспечило ей победу, как в общем зачете, так и во всех тестовых сценариях.
Очередной тест — и очередная победа Z87-GD65 Gaming, хотя, и не столь впечатляющая, так как в некоторых подтестах 3DMark 11 новинка разделила первое место с материнской платой ASUS Maximus VI Hero.
В реальных игровых тестах достижения героини сегодняшнего обзора достаточно хороши, частота смены кадров в двух дисциплинах из трех находится на уровне лучших моделей, а в шутере Hitman: Absolution новая модель MSI заняла первое место.
Энергопотребление
Для измерения энергопотребления тестовых стендов был использован прибор Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста.
В простое MSI Z87-GD65 Gaming не отличилась образцовой энергоэффективностью, тогда как при увеличении вычислительной нагрузке новинка оказалась одной из самых экономичных, уступив всего лишь 1 Вт материнской плате ASUS Maximus VI Hero.
Выводы
За время тестирования системная плата MSI Z87-GD65 Gaming порадовала отсутствием каких-либо заметных проблем, и оставила по себе положительные впечатления. Действительно, конструкция новинки обладает хорошим запасом прочности, а возможности расширения, хоть и не поражают воображение, но находятся на добротном среднем уровне. Увы, из-за недостаточно эффективного процессорного кулера нам не удалось полностью раскрыть потенциал Z87-GD65 Gaming. Во всяком случае, радует уже то, что плата не стала «слабым звеном» во время экспериментов по разгону. Итого, перед нами очень хороший продукт, с продуманным дизайном, удобным UEFI Setup, а также отличным уровнем быстродействия в штатном режиме.
Розничная стоимость новинки находится в пределах 220 долларов США, а в этом ценовом диапазоне действую очень сильные соперники. Для борьбы с ними Z87-GD65 Gaming обладает рядом уникальных особенностей, таких как использование сетевого контроллера Killer E2205, наличие порта mSATA 6 Гбит/с и многое другое, которые являются весомыми аргументами при выборе основы для производительного системного блока.
