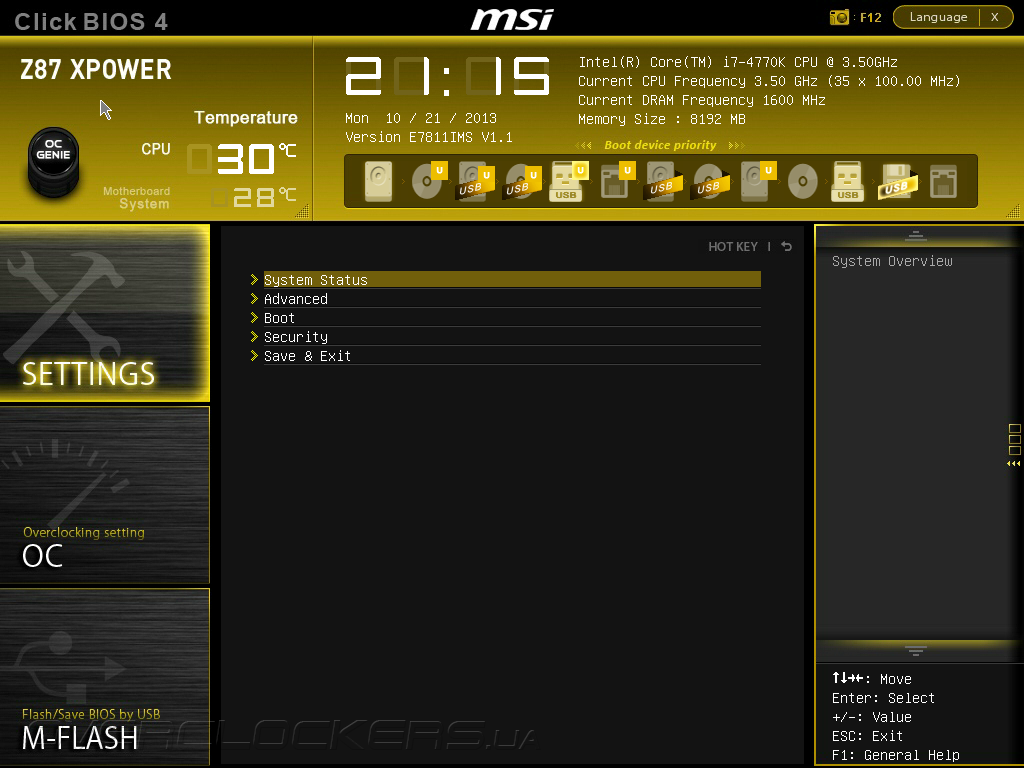

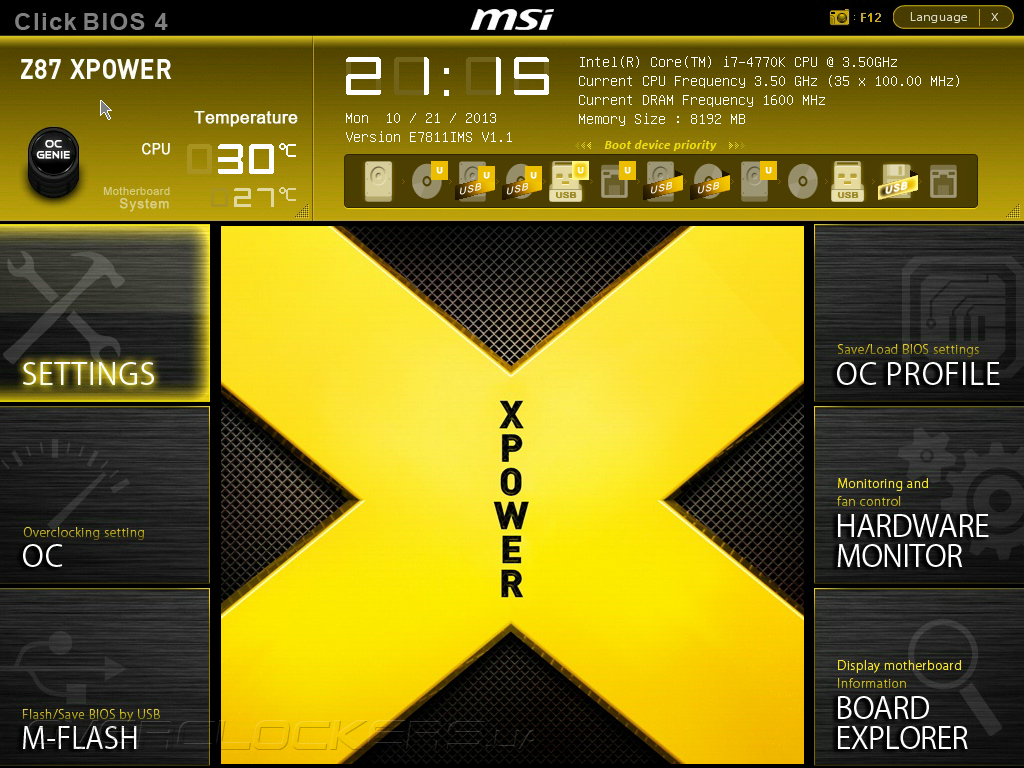

В основе прошивки Z87 XPower лежит управляющий микрокод UEFI разработки AMI, пользовательский интерфейс которого типичен для системных плат MSI. Это хорошо знакомый нам Click BIOS 4, так что, существенных отличий от той же Z87 MPOWER MAX мы не обнаружили. В главном окне меню настройки выводятся показания системного мониторинга, отображается информация о версии прошивки, текущих дате и времени. Присутствует возможность выбора загрузочного устройства, а также включения функции авторазгона OC Genie.
Большая часть настроек, связанных с базовой конфигураций системной платы и её возможностей расширения находятся в разделе Motherboard Settings.
Во вкладке System Status задаются дата и время, выводится информация о параметрах дисковой подсистемы и версии управляющего микрокода.

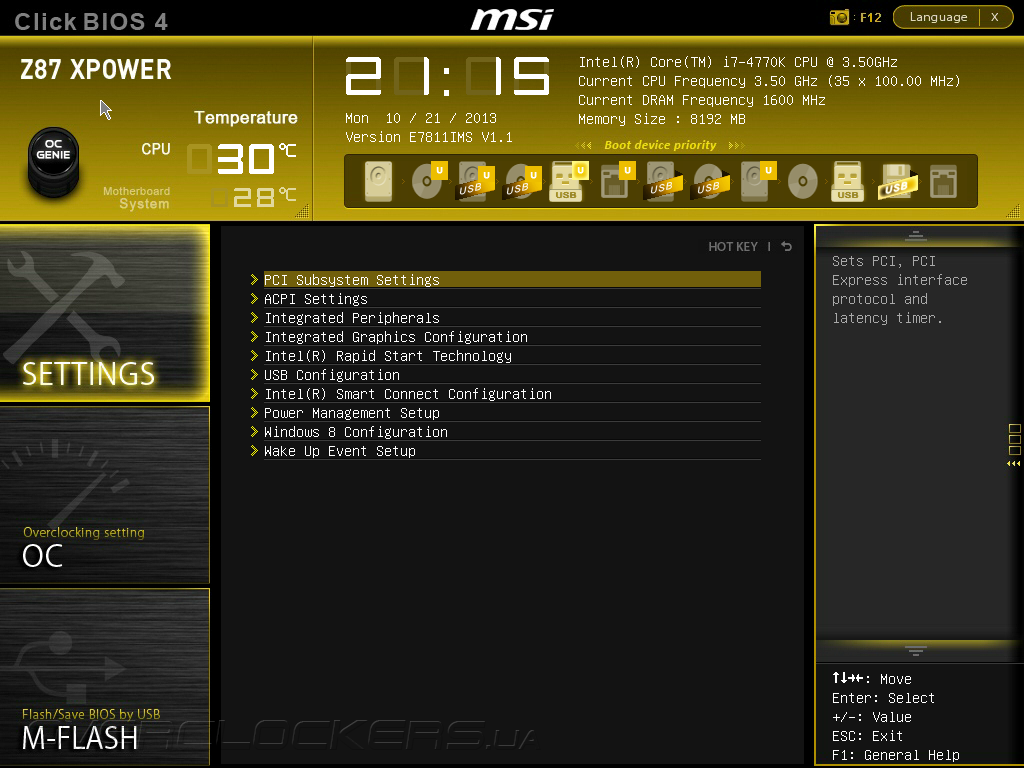

Подменю Advanced отвечает за настройку системной логики и дополнительных контроллеров, а также ряда специфических функций, связанных с работой Microsoft Windows 8.

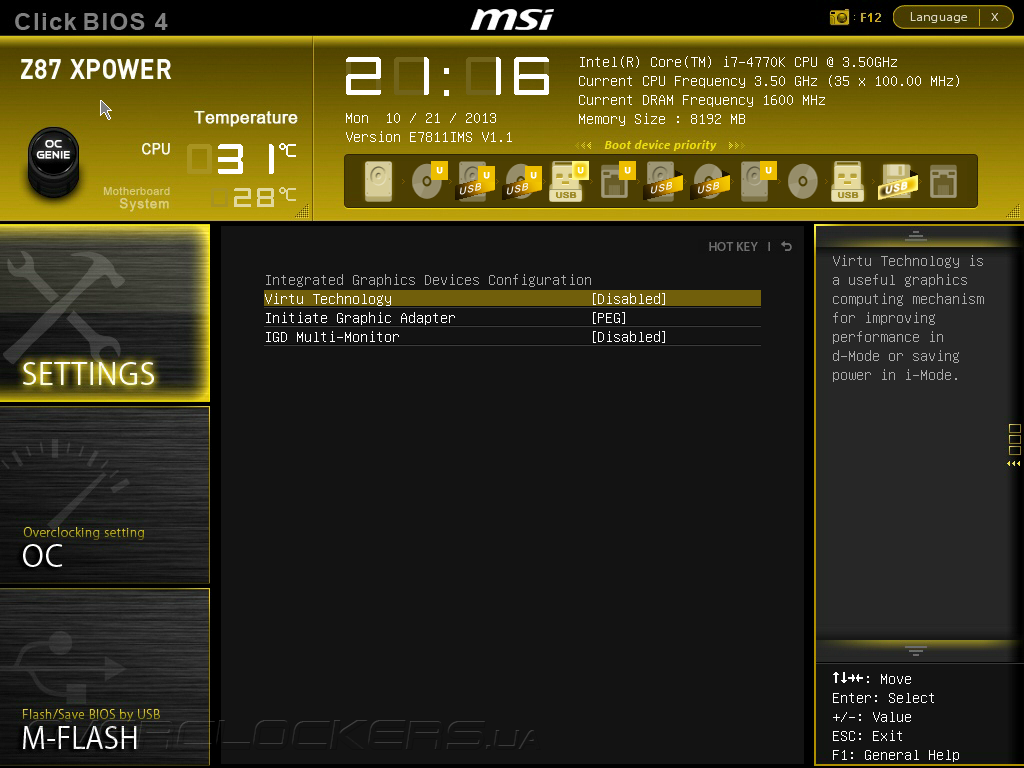

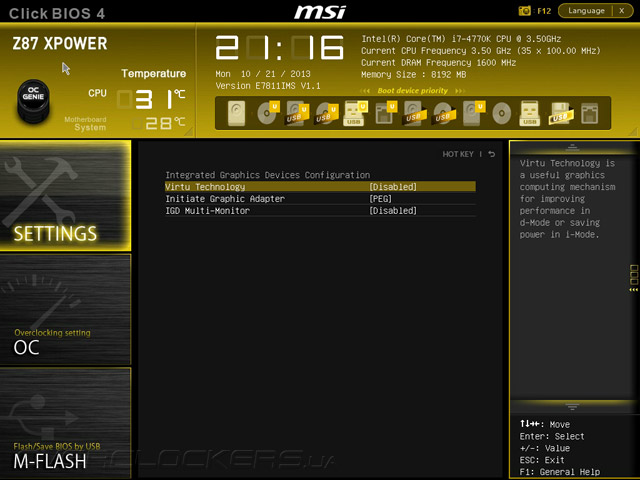

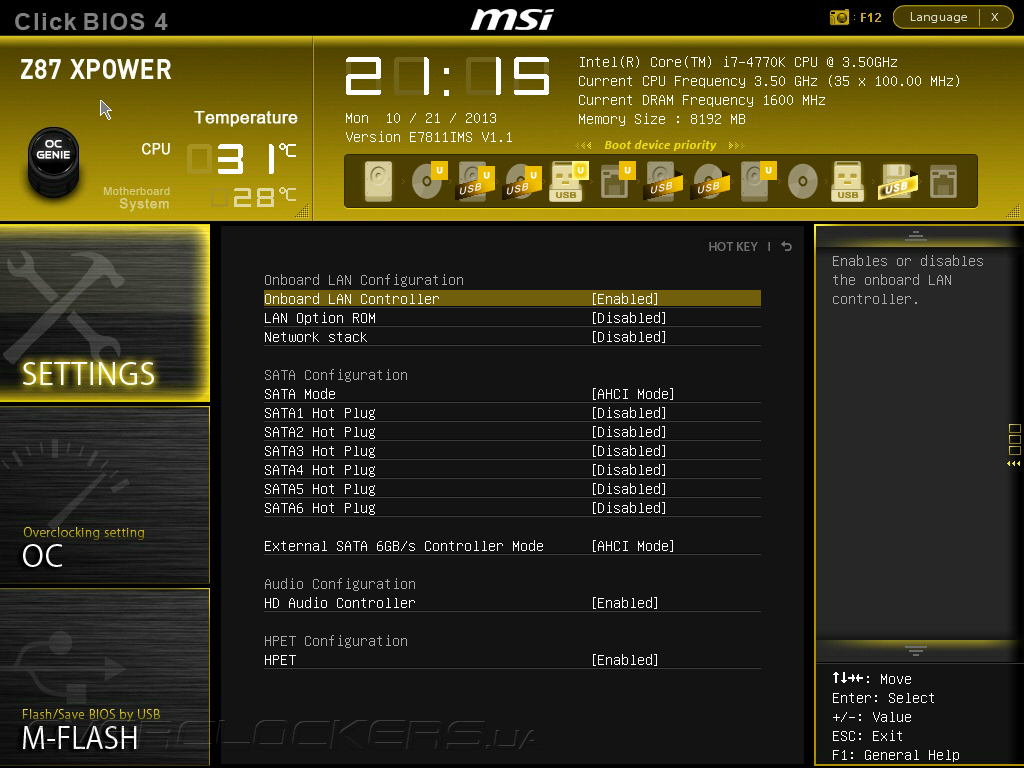

В подразделе Integrated Peripherals задаются параметры дисковой, звуковой и сетевой подсистем, а в меню Integrated Graphics Configuration настраивается работа интегрированной видеокарты.

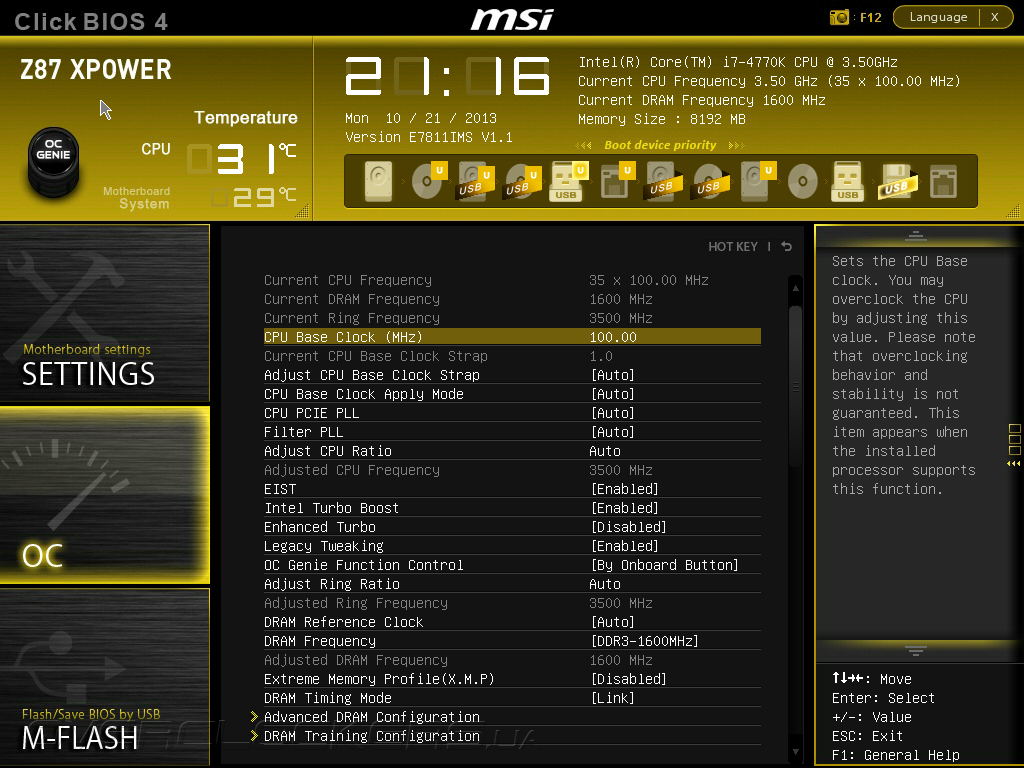

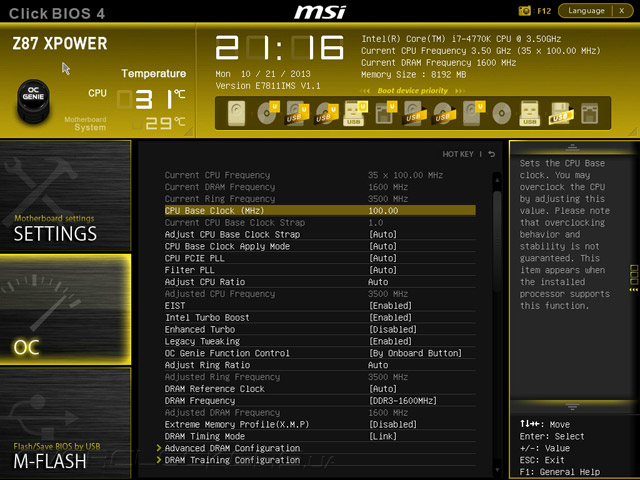

Опции разгона и управления быстродействием находятся в разделе Overclocking Settings. Именно здесь регулируются базовая частота, коэффициенты умножения вычислительных ядер и Uncore-части центрального процессора, находится управление технологией Intel Turbo Boost и функции энергосбережения EIST, а также задается режим работы ОЗУ.

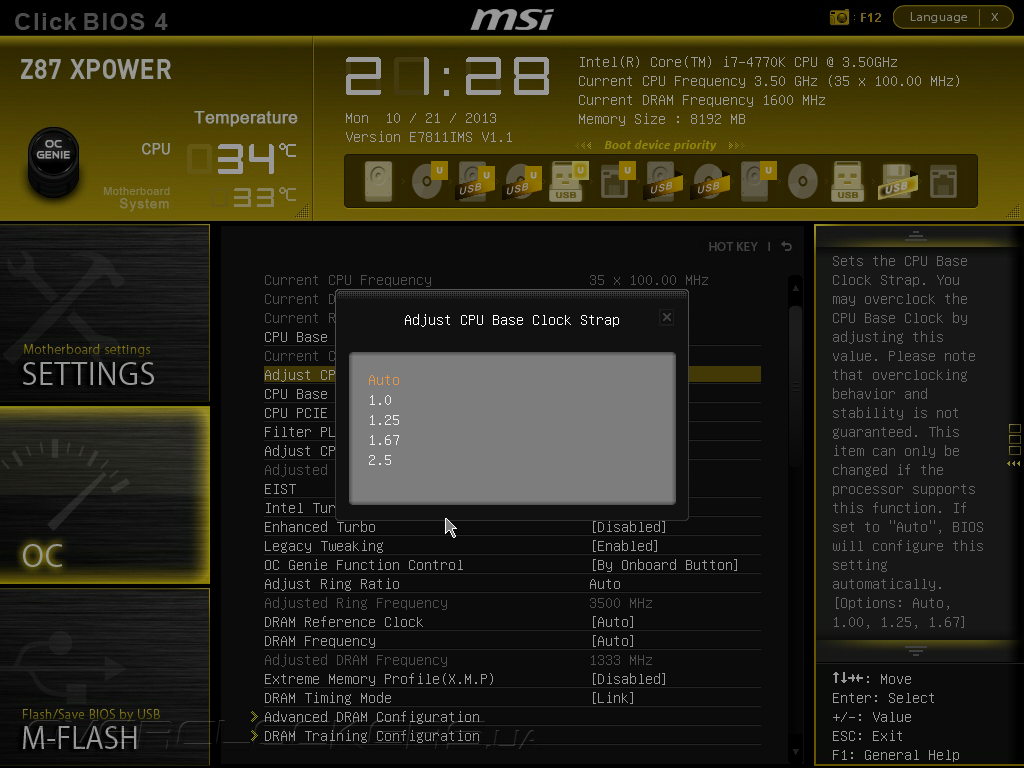

В меню Overclocking Settings имеется опция Adjust CPU Base Clock Strap, которая позволяет повысить базовую частоту со стандартных 100 МГц до 125, 167 и даже 250 МГц. Правда, эта возможность доступна лишь владельцам процессоров из серии «К», у которых коэффициент умножения разблокирован на повышения.

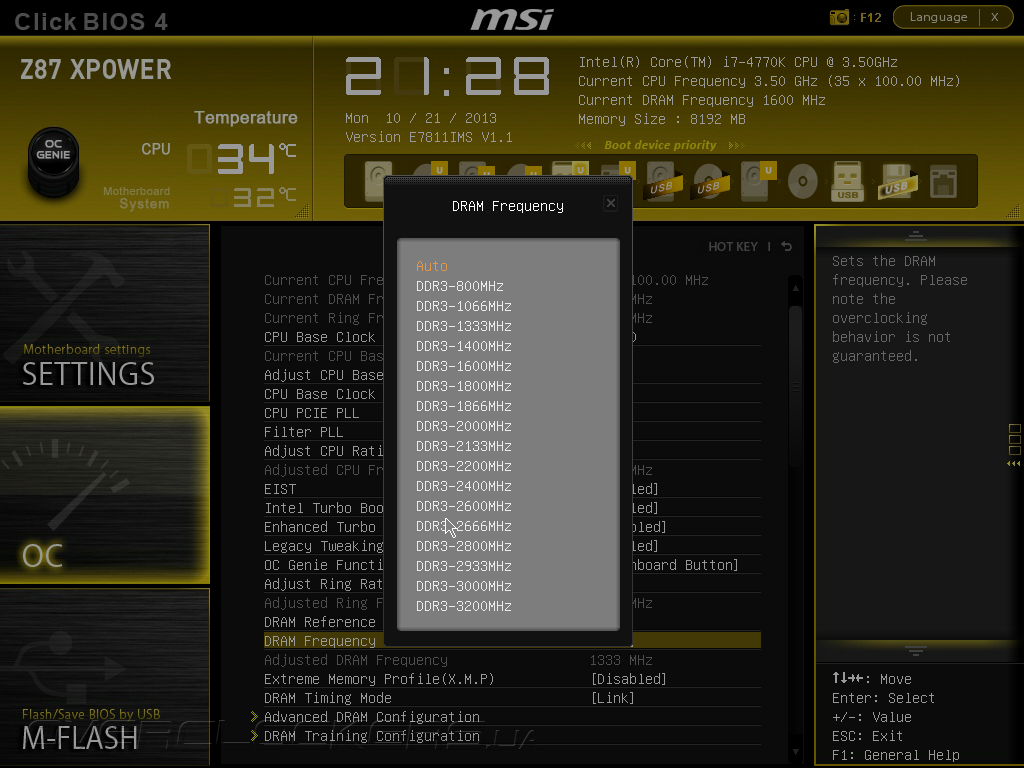

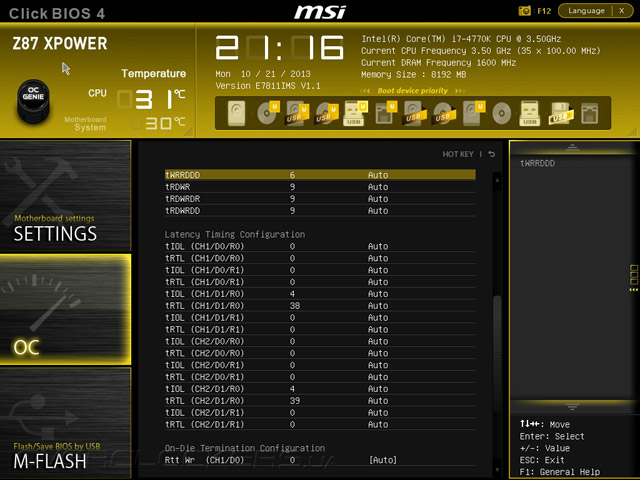

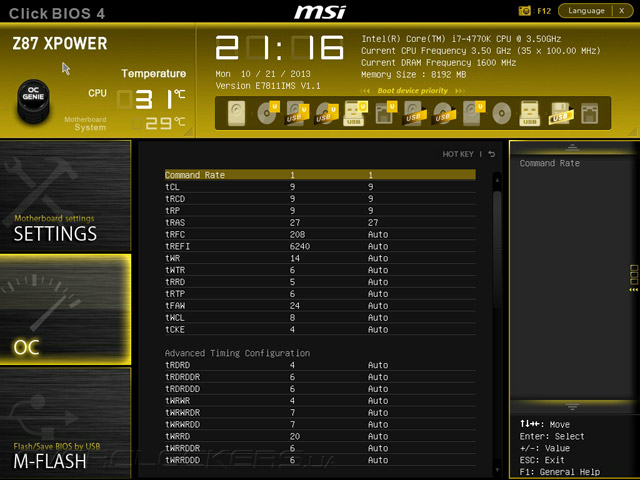

Прошивка героини сегодняшнего обзора позволяет увеличивать тактовую частоту модулей оперативной памяти до 3200 МГц включительно, а во вкладке Advanced DRAM Configuration регулируются все необходимые задержки ОЗУ.
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/34-msi-z87-xpower.jpg)
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/35-msi-z87-xpower.jpg)

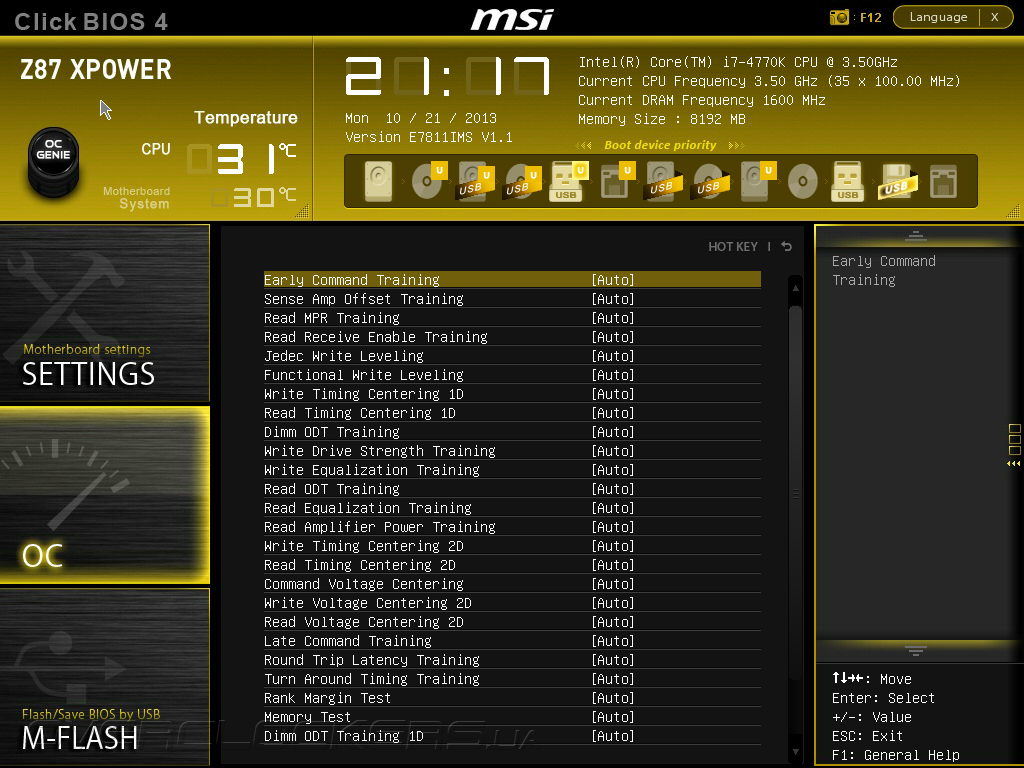

Опция DRAM Training Configuration предназначена для улучшения разгонного потенциала подсистемы оперативной памяти.

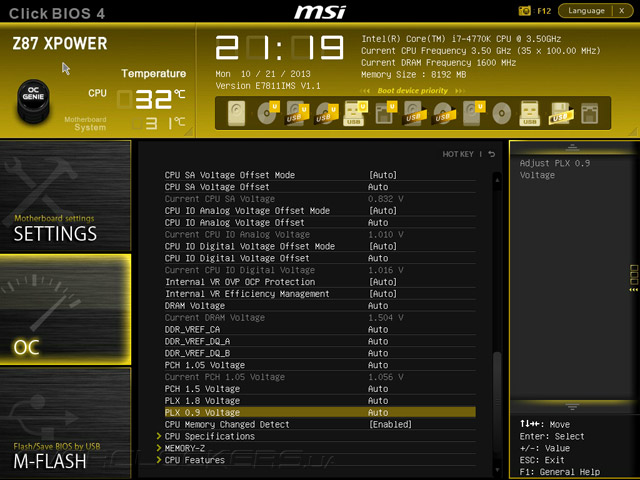

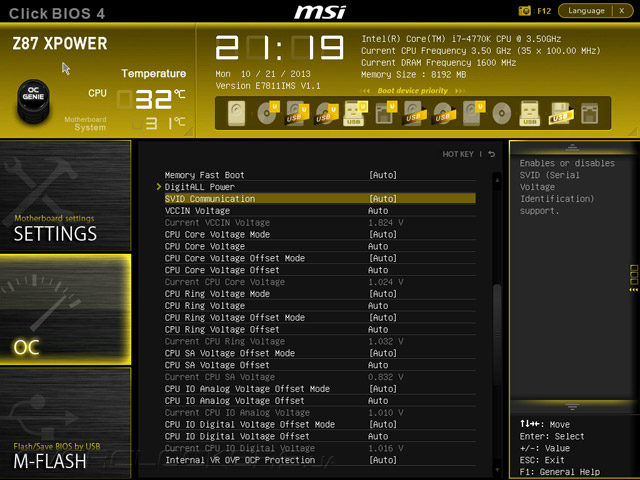

Возможности UEFI по управлению силовой подсистемой представлены регулировками напряжений на центральном процессоре, модулях ОЗУ и системной логике.
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/37-msi-z87-xpower.jpg)
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/38-msi-z87-xpower.jpg)
Полный перечень значений, их диапазоны и шаг регулировки представлены в следующей таблице.
Параметр | Диапазон напряжений, В | Шаг, В |
VCCIN Voltage | 1,8–3,04 | 0,01 |
CPU Core Voltage | 0,8–2,1 | 0,005 |
CPU Core Voltage Offset | –0,99…+0,99 | 0,005 |
CPU Ring Voltage | 0,8–2,1 | 0,005 |
CPU Ring Voltage Offset | –0,99…+0,99 | 0,005 |
CPU SA Voltage Offset | –0,99…+0,99 | 0,005 |
CPU IO Analog Voltage Offset | –0,99…+0,99 | 0,005 |
CPU IO Digital Voltage Offset | –0,99…+0,99 | 0,005 |
DRAM Voltage | 1,2–2,4 | 0,01 |
DDR_VREF_CA | 0,435–1,15 | 0,005 |
DDR_VREF_DQ_A | 0,435–1,15 | 0,005 |
DDR_VREF_DQ_B | 0,435–1,15 | 0,005 |
PCH 1.05 Voltage | 0,7–1,8 | 0,01 |
PCH 1.5 Voltage | 0,8–2,13 | 0,01 |
PLX 1.8 Voltage | 1,8–2,43 | 0,01 |
PLX 0.9 Voltage | 0,9–1,53 | 0,01 |
Из необычных возможностей отметим управление напряжением на чипе-коммутаторе PLX PEX8747, увеличение которого, очевидно, необходимо для стабильной работы при использовании четырех графических акселераторов в разгоне.

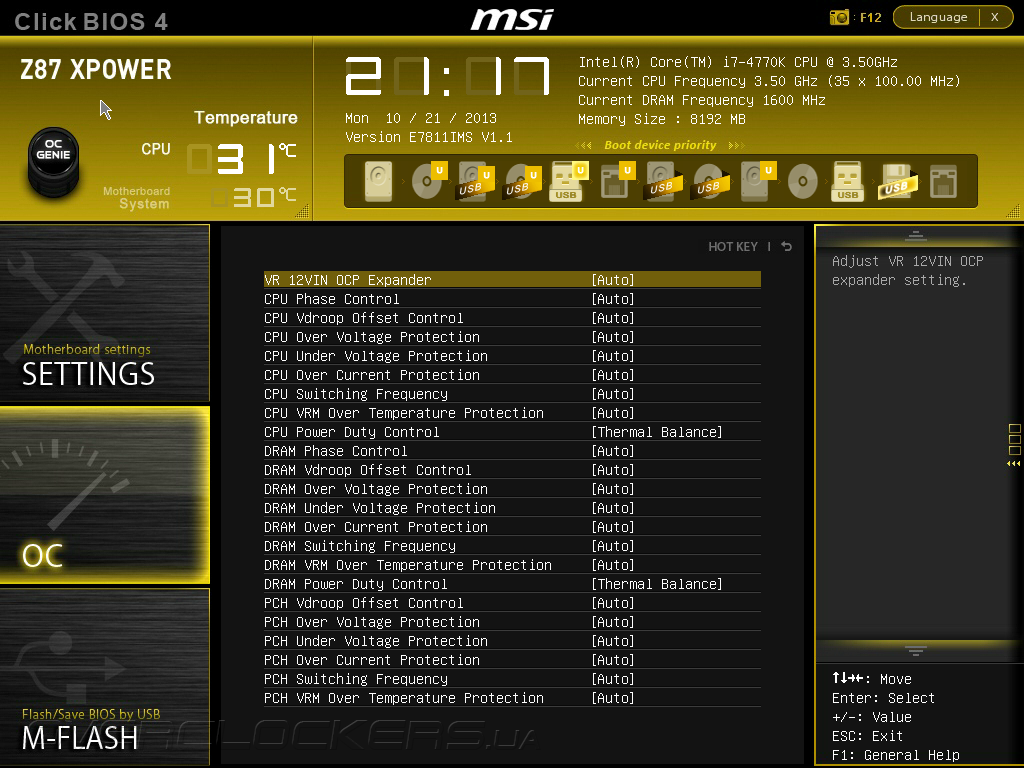

Настройки цифровой подсистемы питания находятся во вкладке DigitALL Power. Для цифровых преобразователей, формирующих напряжения на модулях ОЗУ и центральном процессоре, доступно управление защитами от перенапряжения, перегрева и превышения тока, частотой переключения силовых элементов, а также функцией Vdroop Offset Control, которая препятствует падению напряжения в нагрузке.

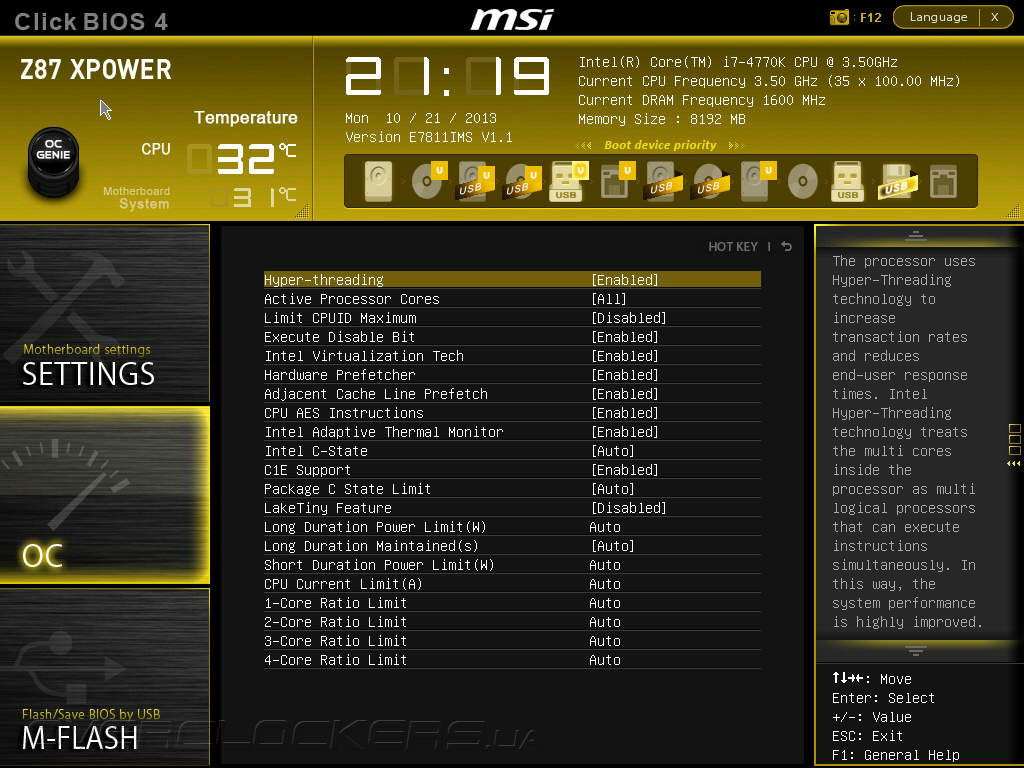

Управление специфическими функциями центрального процессора, его технологиями энергосбережения и тонкие настройки Intel Turbo Boost можно встретить в подменю CPU Configuration. Помимо прочего, здесь включается технология Hyper Threading, аппаратная виртуализация и защита от вирусов, вызывающих ошибку переполнения буфера.

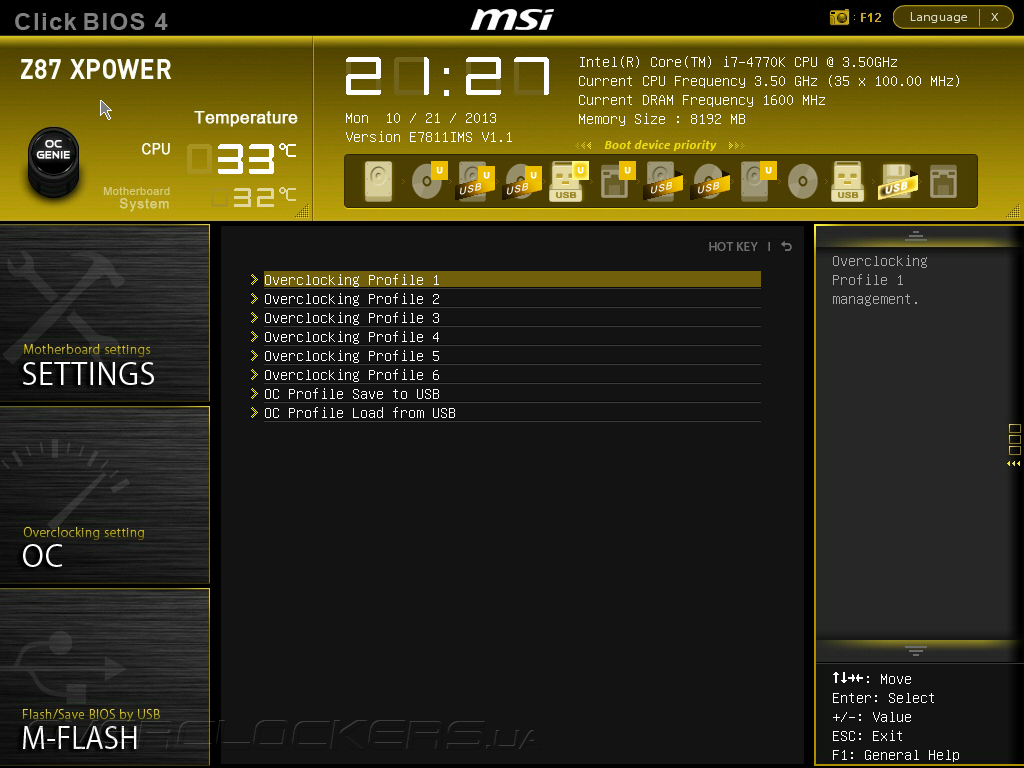

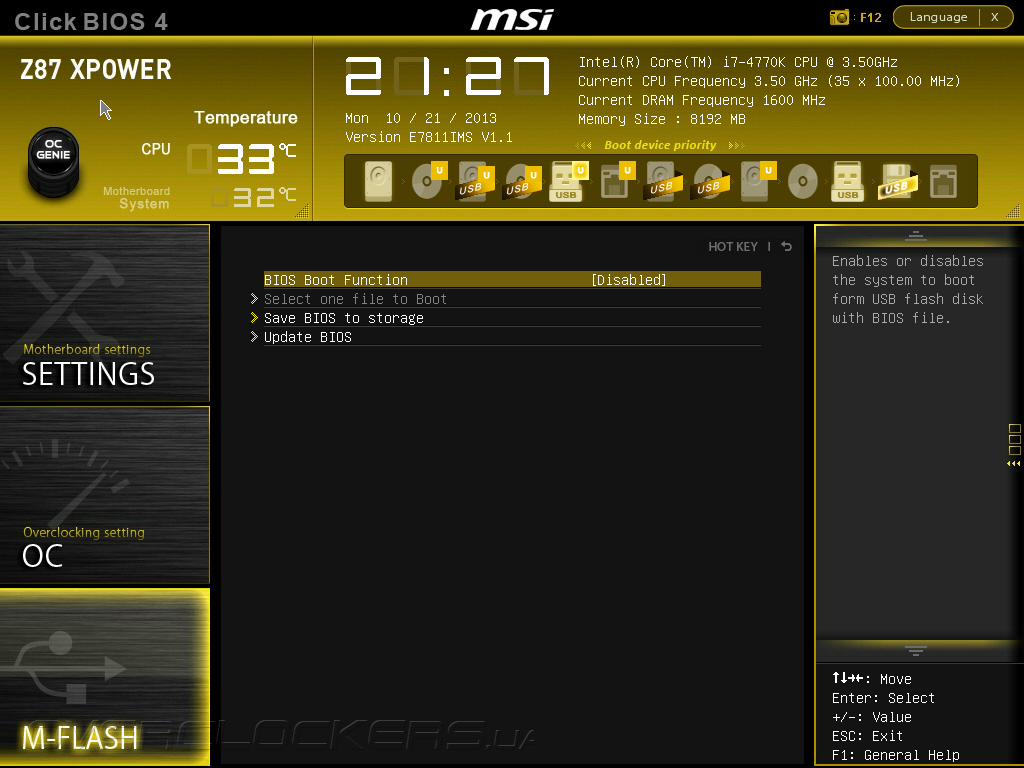

Меню настройки MSI Z87 XPower имеет ряд дополнительных возможностей, среди которых утилита M-Flash, предназначенная для обновления управляющего микрокода, и функция OС Profile, с помощью которой можно сохранять до шести профилей пользовательских настроек.

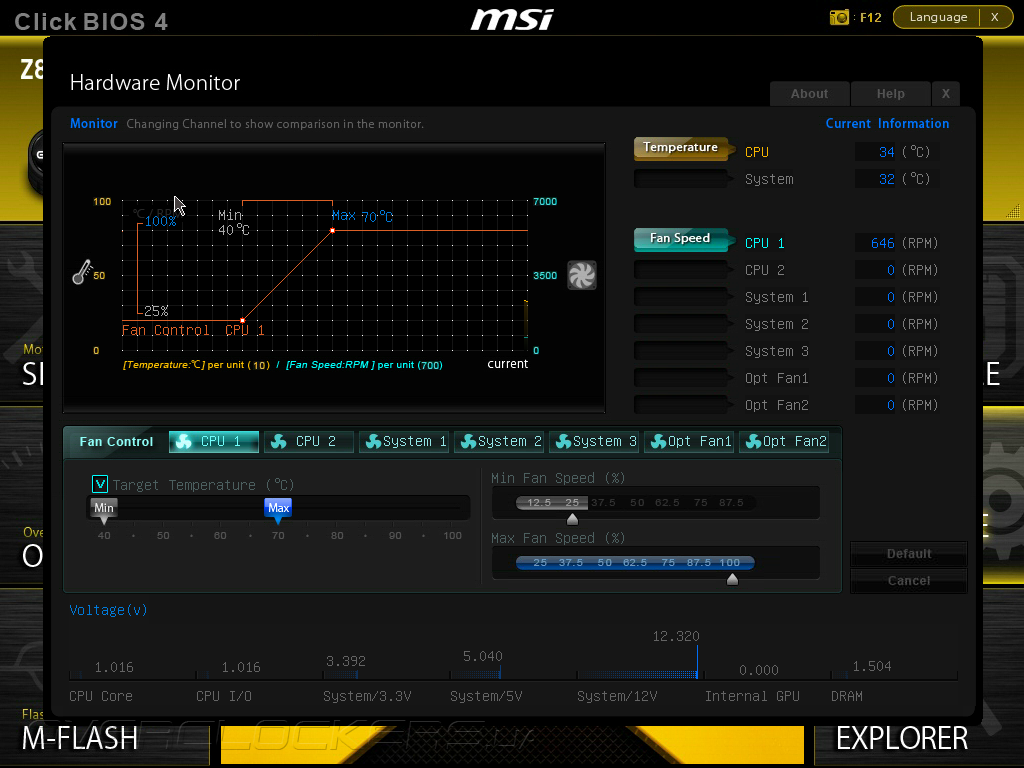

Функции системного мониторинга и управления вентиляторами находятся в разделе Hardware Monitor. Здесь выводятся показания двух температурных датчиков, семь значений напряжений и скоростей вращения всех подключенных «карлсонов». Благодаря поддержке ШИМ реализовано удобное управление режимами работы крыльчаток охладителей в зависимости от температуры процессора и системной платы.

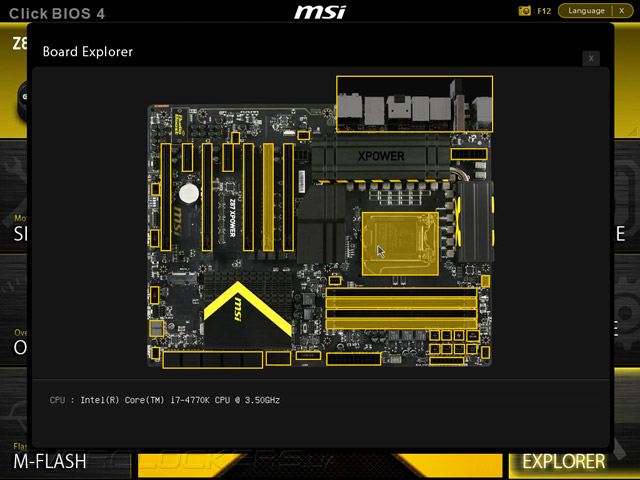

Также, UEFI Setup новинки оснащено функцией Board Explorer, которая позволяет получить информацию об основных компонентах системного блока и режимах их работы. Для этого достаточно навести курсор «мыши» на схематическое изображение требуемого узла и после чего необходимая информация выводится в нижней части окна.
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/44-msi-z87-xpower.jpg)
![UEFI Setup MSI Z87 ХPower](/motherboard/msi-z87-xpower/45-msi-z87-xpower.jpg)
Комплектное ПО

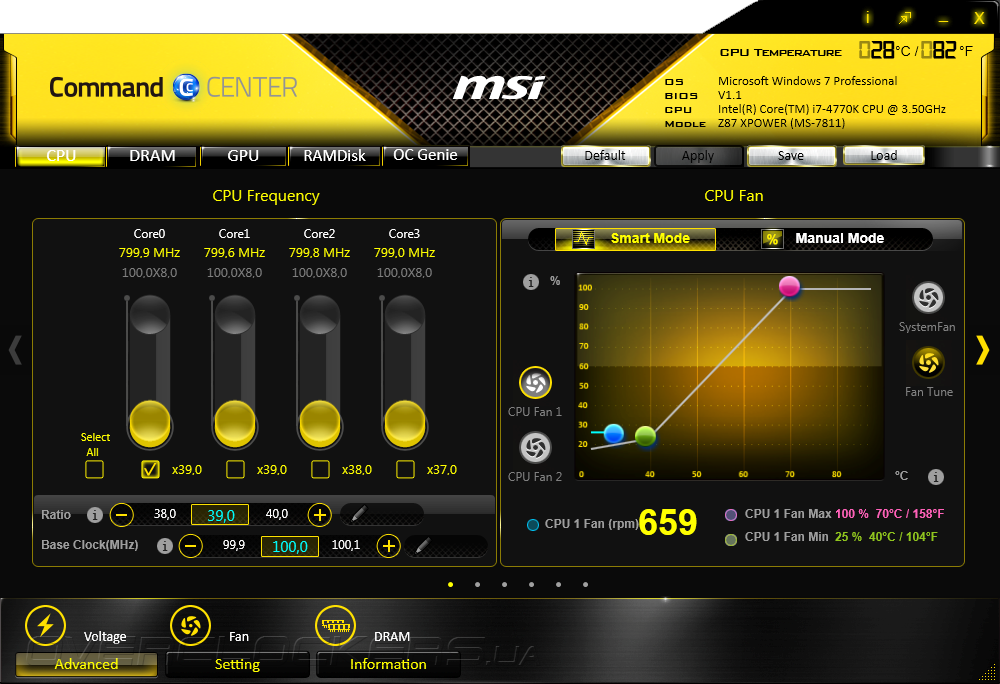

Системная плата MSI Z87 XPower комплектуется всеми необходимыми драйверами и набором программного обеспечения, среди которого есть приложение для системного мониторинга и управления разгоном Command Center. Среди возможностей утилиты присутствуют регулировки базовой частоты и множителя CPU, а также настройка работы процессорного кулера.

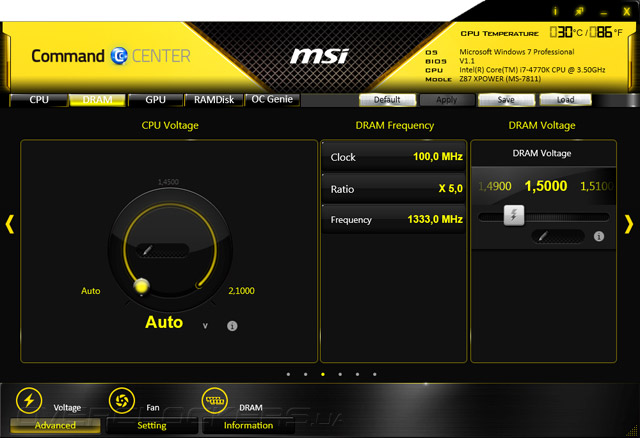

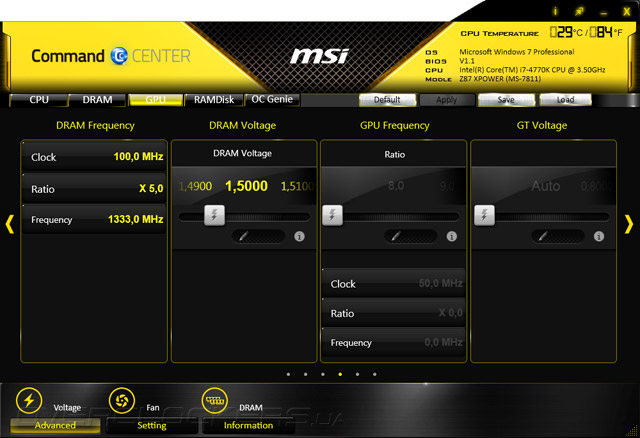

Программа позволяет управлять напряжением на вычислительных ядрах и модулях ОЗУ, а в случае активации встроенной видеокарты — регулировать ее частоту и параметры электропитания.
![MSI Command Center](/motherboard/msi-z87-xpower/47-msi-z87-xpower.jpg)
![MSI Command Center](/motherboard/msi-z87-xpower/48-msi-z87-xpower.jpg)

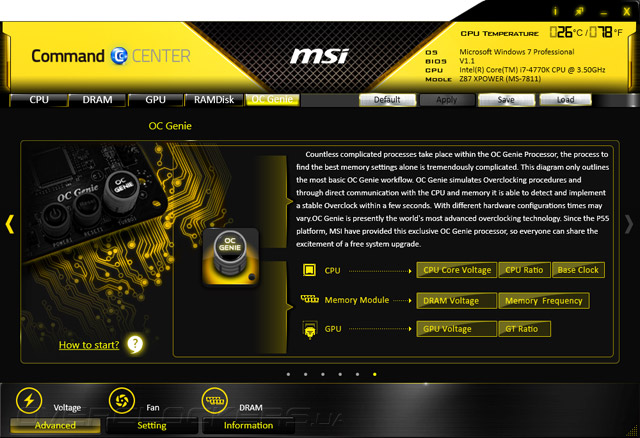

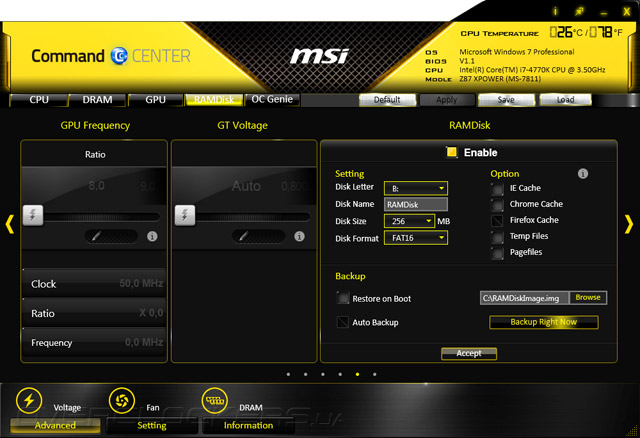

Среди функций Command Center отметим создание RAM-диска в области оперативной памяти и активацию автоматического разгона OC Genie.
![MSI Command Center](/motherboard/msi-z87-xpower/49-msi-z87-xpower.jpg)
![MSI Command Center](/motherboard/msi-z87-xpower/50-msi-z87-xpower.jpg)

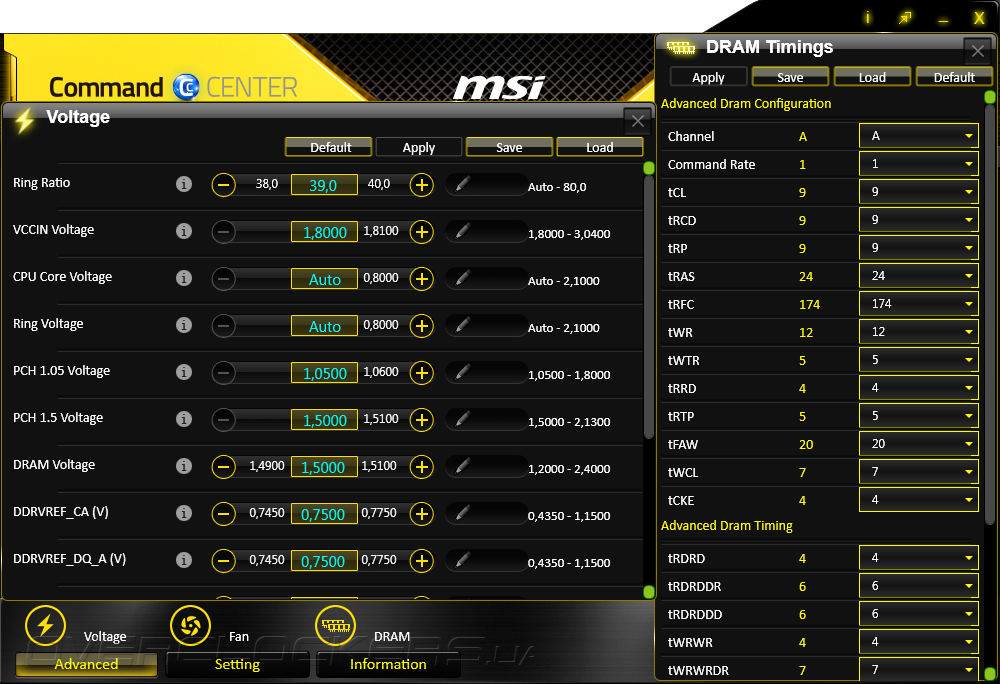

Утилита обладает расширенными возможностями по управления напряжениями и может изменять тайминги модулей ОЗУ.

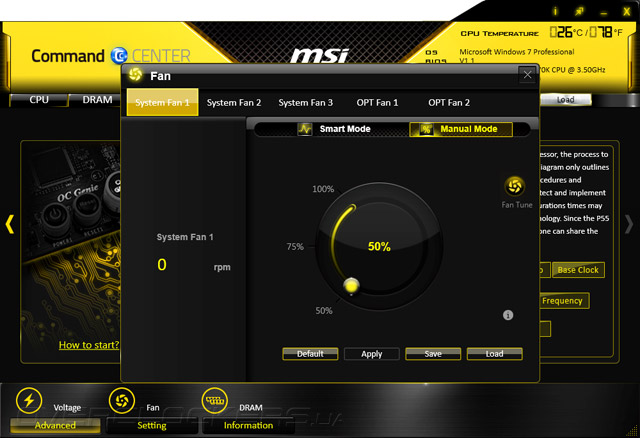

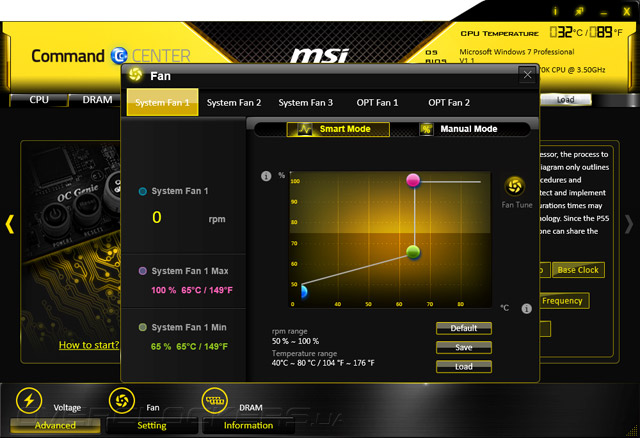

Что касается управления вентиляторами, то Command Center позволяет регулировать частоту вращения не только процессорного, но также трех корпусных и двух дополнительных «вертушек», причем, доступны как ручной, так и автоматический режим регулировки.
![MSI Command Center](/motherboard/msi-z87-xpower/52-msi-z87-xpower.jpg)
![MSI Command Center](/motherboard/msi-z87-xpower/53-msi-z87-xpower.jpg)

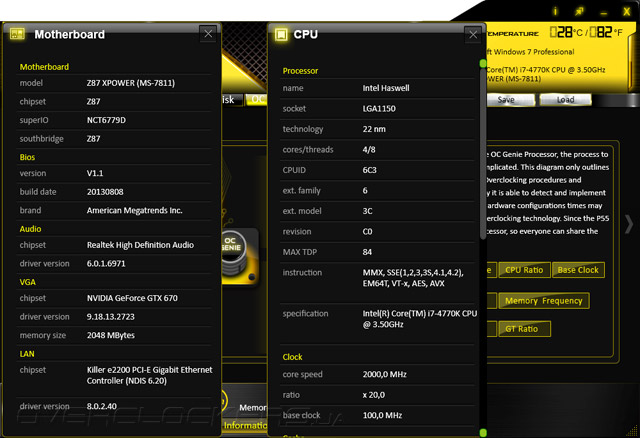

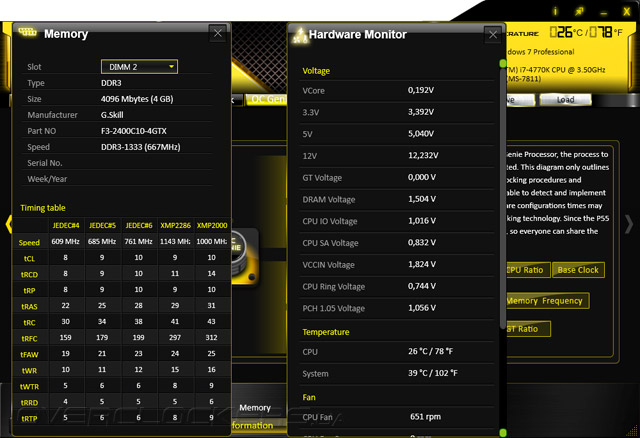

Наконец, программа оснащена информационными модулями, которые выводят данные о материнской плате, установленном процессоре и ОЗУ, а также отображают показания аппаратного мониторинга.
![MSI Command Center](/motherboard/msi-z87-xpower/54-msi-z87-xpower.jpg)
![MSI Command Center](/motherboard/msi-z87-xpower/55-msi-z87-xpower.jpg)
Увы, среди возможностей Command Center мы не управления частотой оперативной памяти, зато, стабильность утилиты не вызывает нареканий.

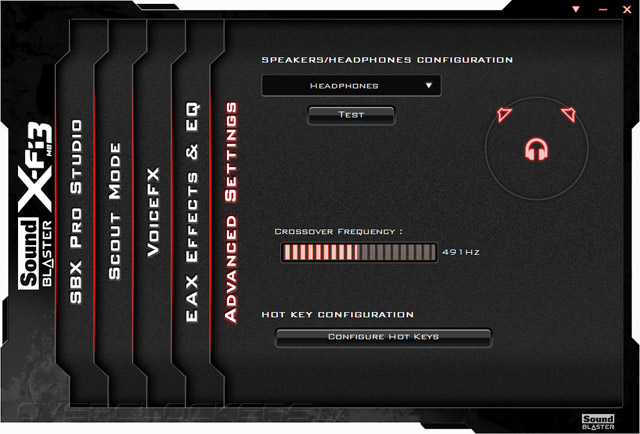

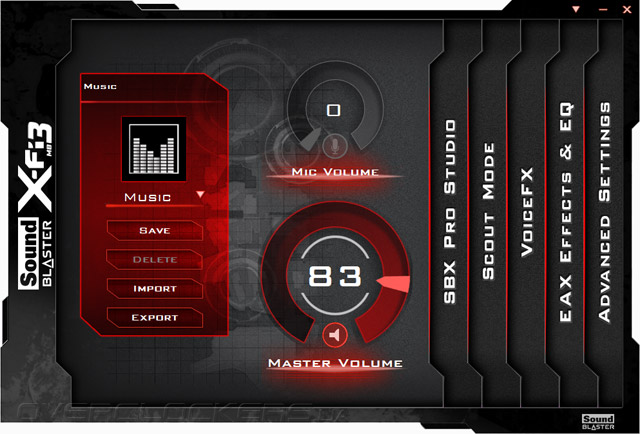

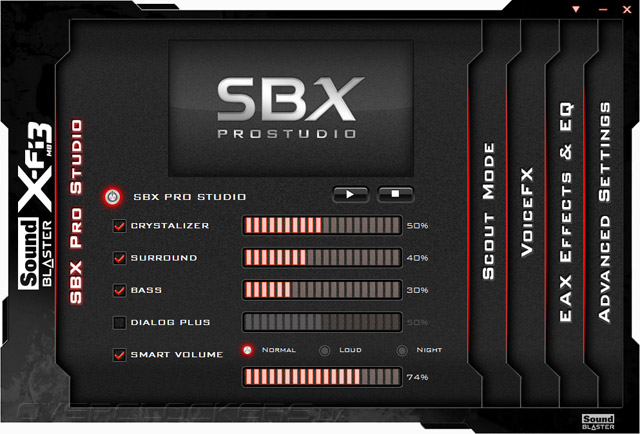

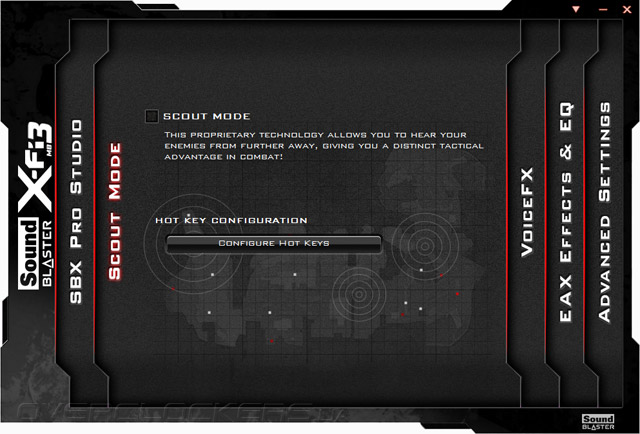

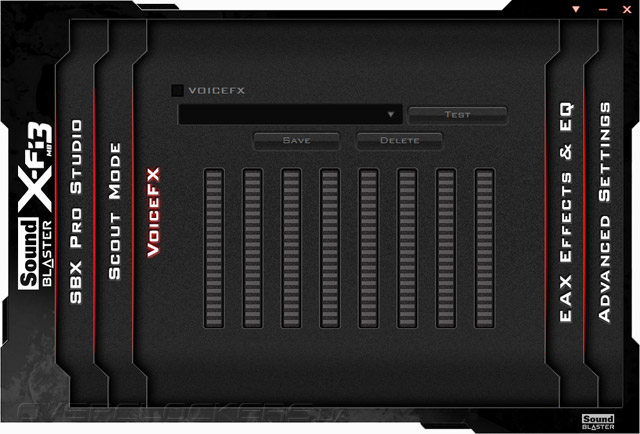

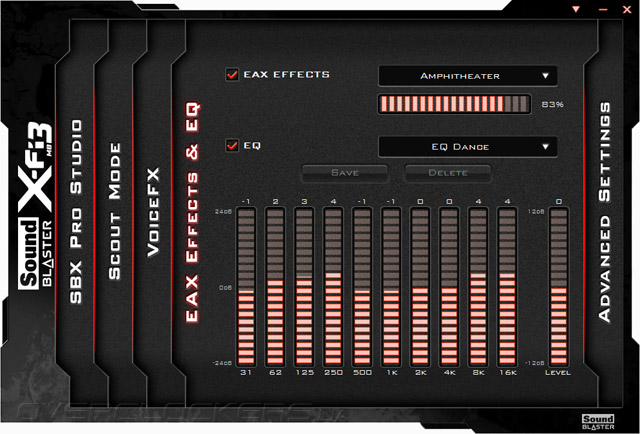

В дополнение к продвинутой аудио подсистеме производитель снабдил MSI Z87 XPower поддержкой технологии Sound Blaster X-Fi MB3, которая отвечает за программную обработку звука. Приложение имеет понятный интерфейс, а его функциональность позволяет включать различные звуковые эффекты, такие как усиление низких частот, повышение четкости, расширение стереобазы, и так далее. Есть параметрический эквалайзер с набором предустановленных профилей и программный фильтр, подавляющий заданные частоты.
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/56-msi-z87-xpower.jpg)
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/57-msi-z87-xpower.jpg)
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/58-msi-z87-xpower.jpg)
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/59-msi-z87-xpower.jpg)
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/60-msi-z87-xpower.jpg)
![Creative Sound Blaster X-Fi MB3](/motherboard/msi-z87-xpower/61-msi-z87-xpower.jpg)

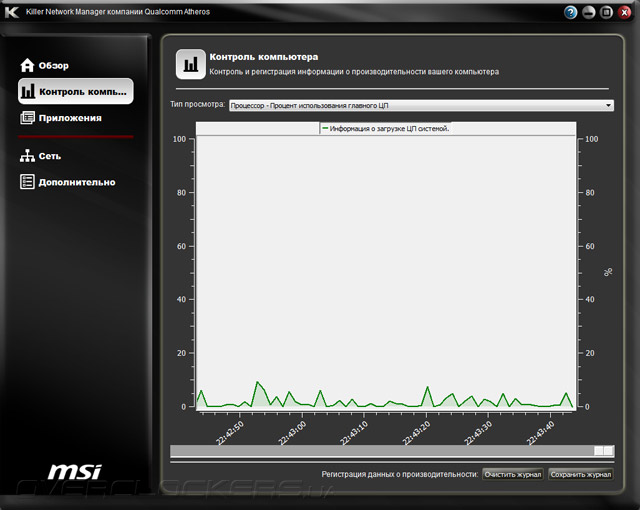

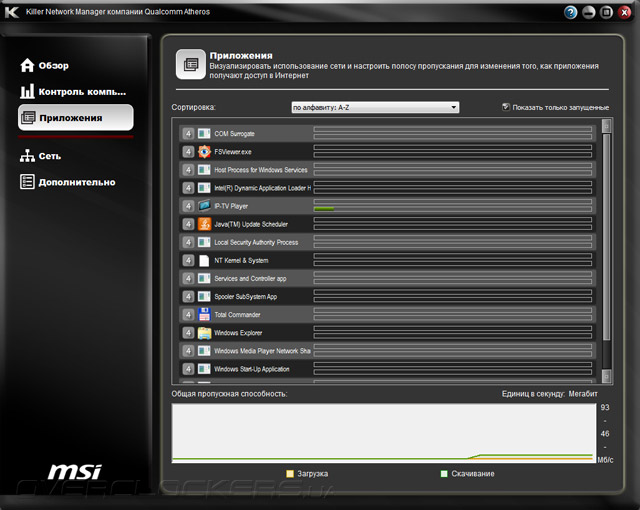

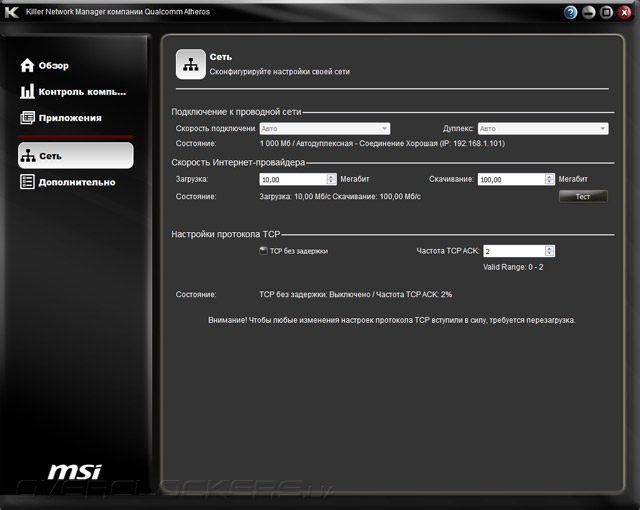

Наконец, материнская плата поддерживает ПО Killer Network Manager, которое самостоятельно распознает тип трафика и автоматически назначает наивысший приоритет тем приложения, которые критичны к задержкам и требовательны к пропускной способности соединения с Интернет.
![Killer Network Manager](/motherboard/msi-z87-xpower/62-msi-z87-xpower.jpg)
![Killer Network Manager](/motherboard/msi-z87-xpower/63-msi-z87-xpower.jpg)
![Killer Network Manager](/motherboard/msi-z87-xpower/64-msi-z87-xpower.jpg)
