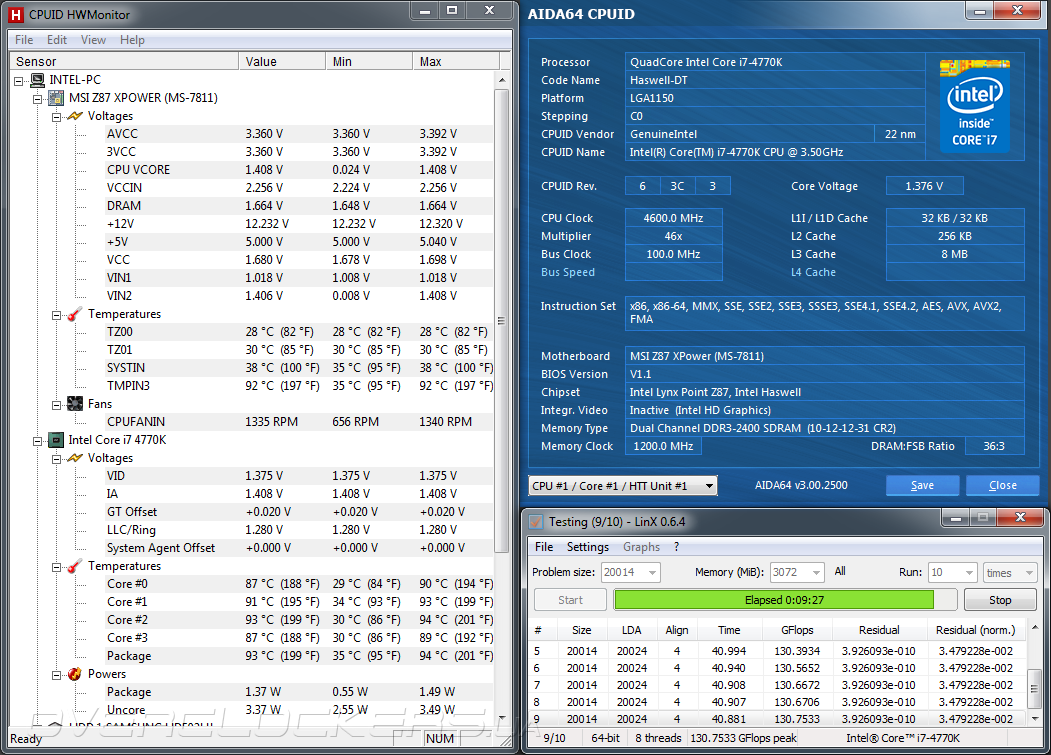

Глядя на конструкцию MSI Z87 XPower мы рассчитывали побить предыдущие рекорды разгона для нашего Intel Core i7-4770K. Предпосылки для этого были: после замены термоинтерфейса на «жидкий металл» температурный режим процессора существенно улучшился, но не было системной платы, способной полностью раскрыть его потенциал. Увы, наши надежды опять не оправдались и при использовании воздушного кулера Thermaright Silver Arrow мы снова «уперлись» в отметку 4600 МГц. В таком режиме процессор требовал напряжения на вычислительных ядрах не менее 1,375 В, а с повышением частоты Uncore до 4500 МГц пришлось увеличить CPU Ring Voltage до 1,25 В. Модули ОЗУ функционировали на 2400 МГц с тамингами 10-12-12-31-2Т в соответствии с профилем X.M.P.
Во время прохождения стресс-теста LinX температура достигала 94° С, так что дальнейший разгон без улучшения системы охлаждения оказался невозможным. Очевидно, для достижения частот свыше 4700 МГц нашему Core i7-4770K требуется, как минимум, мощная СВО, хотя, длительная эксплуатация 22-нм полупроводникового кристалла при напряжении 1,4 В существенно снижает ресурс процессора.
В части повышения базовой частоты новинка показала очень слабые результаты — 150 МГц, а все попытки увеличения BCLK приводили к сбою при загрузке операционной системы.
![Разгон MSI Z87 ХPower Разгон MSI Z87 ХPower](/motherboard/msi-z87-xpower/66-msi-z87-xpower.png)
Удивительно, но при разгоне оперативной памяти MSI Z87 XPower не смогла раскрыть возможностей тестового комплекта G.Skill F3-2400C10D-8GTX. Нам удалось достичь 2560 МГц с задержками 11-12-12-35-2Т при напряжении 1,7 В, причем, для повышения стабильности пришлось увеличить на 0,1 В значение CPU SA Voltage Offset.
![Разгон MSI Z87 ХPower Разгон MSI Z87 ХPower](/motherboard/msi-z87-xpower/67-msi-z87-xpower.png)
Автоматический разгон не преподнес сюрпризов, в прошивку встроены два профиля повышенного быстродействия, наиболее «агрессивный» из которых увеличивает частоту центрального процессора до 4200 МГц.
![Разгон MSI Z87 ХPower Разгон MSI Z87 ХPower](/motherboard/msi-z87-xpower/68-msi-z87-xpower.png)
Тестовый стенд
Для проверки разгонного потенциала и уровня производительности MSI Z87 XPower использовался тестовый стенд следующей конфигурации:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: MSI N670 PE 2GD5/OC (NVIDA GeForce GTX 670);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
- драйвер видеокарты: GeForce 327.23 от 19.09.2013.
- MSI Z87 XPower (UEFI Setup V1.1 от 08.08.2013).
- ASUS Maximus VI Hero (UEFI Setup 0711 от 07.07.2013).
- AIDA64 3.00.2500 (Cache & Memory benchmark);
- Futuremark PCMark 8 (v1.1.111);
- Futuremark 3DMark (v1.0);
- Batman: Arkham City;
- F1 2012;
- Hitman: Absolution;
- Metro: Last Light.
Результаты тестирования
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/69-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/70-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/71-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/72-msi-z87-xpower.png)
В низкоуровневых тестах пропускной способности ОЗУ обе системные платы показали идентичные результаты во всех подтестах, за исключением измерения латентности, где MSI Z87 XPower одержала убедительную победу.
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/73-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/74-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/75-msi-z87-xpower.png)
Измерения производительности выполнения повседневных задач, выполненные при помощи Futuremark PCMark 8, показывают, что в сценариях домашнего применения и при создании цифрового контента героиня сегодняшнего обзора уступила модели ASUS, тогда как в тестовом сценарии Work наблюдается примерный паритет.
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/76-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/77-msi-z87-xpower.png)
В подтесте Cloud gate графического бенчмарка Futuremark 3DMark системная плата MSI вновь проиграла ASUS Maximus VI Hero, а в более тяжелом Fire strike участницы заработали одинаковое количество баллов.
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/78-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/79-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/80-msi-z87-xpower.png)
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/81-msi-z87-xpower.png)
Что касается игровых приложений, то во всех дисциплинах MSI Z87 XPower показала худшие результаты, причем в шутере Batman: Arkham City и гоночном симуляторе F1 2012 разница вполне ощутимая, тогда как в двух оставшихся приложениях fps обеих конкурсанток очень близок.
Энергопотребление
Для оценки энергоэффективности тестовых стендов мы использовали устройство Basetech Cost Control 3000, при помощи которого измерялось среднее энергопотребление во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.
![Тестирование MSI Z87 ХPower Тестирование MSI Z87 ХPower](/motherboard/msi-z87-xpower/82-msi-z87-xpower.png)
C точки зрения экономии электроэнергии MSI Z87 XPower превзошла системную плату ASUS по всем параметрам: в простое преимущество новинки составило около 4 Вт, тогда как в пиковой нагрузке тестовый стенд на базе новинки оказался экономичнее на 9 Вт.
Выводы
Как и подобает флагманской модели MSI Z87 XPower порадовала продуманным дизайном, огромным запасом прочности и богатой функциональностью. Системная плата оснащена всем, чего может пожелать душа искушенного пользователя: здесь и полноценная поддержка четырех видеокарт, и возможность работы в беспроводных сетях, и мощнейшая подсистема электропитания. Не хватает только интерфейса Thunderbolt и второй сетевой карты. Что касается прошивки, то нельзя не отметить дружественный интерфейс, безукоризненную стабильность и богатый набор опций, необходимый для оверклокинга. Неудивительно, что от новинки мы ожидали высокой производительности и рекордного разгонного потенциала.
А между тем, системная плата показала заурядный уровень быстродействия, а результаты овеклокинга не впечатляют на фоне огромного потенциала Z87 XPower. Что касается невысокой продуктивности, то мы склонны винить недоработанную версию управляющего микрокода, а во время разгона, похоже, был достигнут предела прочности тестового процесора Core i7-4770K, и здесь от системной платы мало что зависит. Хотя, невысокий запас по BCLK — снова относится к «сырости» прошивки. При розничной стоимости более 450 долларов США MSI Z87 XPower вряд ли заинтересует большинство пользователей, но к их услугам есть модели и проще, и подешевле. Целевая аудитория новинки — обеспеченные геймеры, использующие связки из нескольких мощных видеокарт, или профессиональные оверклокеры, которые смогут раскрыть весь потенциал системой платы.
![MSI Z87 ХPower MSI Z87 ХPower](/motherboard/msi-z87-xpower/83-msi-z87-xpower.jpg)
![Выбор редакции: оригинальный дизайн Выбор редакции: оригинальный дизайн](/motherboard/msi-z87-xpower/editors-choise-original-design.png)
