Большинство современных беспроводных маршрутизаторов ASUS, оснащенных портом USB, позволяют подключить модем и организовать доступ в Интернет через сети мобильных операторов. Таким образом можно устроить подключение в тех местах, где невозможно проложить «витую пару» или обеспечить резервный канал передачи данных на случай сбоя в работе основного провайдера, оборудование которого достаточно чувствительно к отсутствию электроснабжения. В то же время, базовые станции операторов сотовой связи обычно оснащены системами бесперебойного электропитания от аккумуляторов, на узловых технологических площадках всегда присутствуют резервные дизель-генераторы, а в отдельных случаях технический персонал оператора обеспечивает питание от передвижных источников электроэнергии. Что касается пропускной способности, то современные мобильные сети 4-го поколения обеспечивают скорости передачи до 300 Мбит/с в направлении от базовой станции к клиенту и до 50 Мбит/с в обратную сторону при наличии абонентского оборудования LTE Cat 6, а предыдущая, третья генерация, при поддержке клиентским терминалом стандарта HSPA+ позволяет передавать данные со скоростью до 42 Мбит/с. Конечно, в реальных условиях теоретические и практические показатели быстродействия заметно отличаются не в пользу последних и здесь большую роль играют количество абонентов, одновременно обслуживаемых базовой станцией, мощность сигнала в точке приема и наличие помех на пути распространения радиоволн. Впрочем, пропускной способности обычно достаточно для большинства пользовательских сценариев, включая онлайн видеоконференции, просмотр видеоконтента высокой четкости, а также передачу значительных объемов данных в облачные хранилища. Итак, логичным шагом со стороны производителей сетевого оборудования стало обєдинение беспроводного маршрутизатора и сотового модема в одном устройстве и отличным примером такой реализации является ASUS 4G-AX56 с поддержкой Wi-Fi 6 и мобильных сетей 3G/4G.

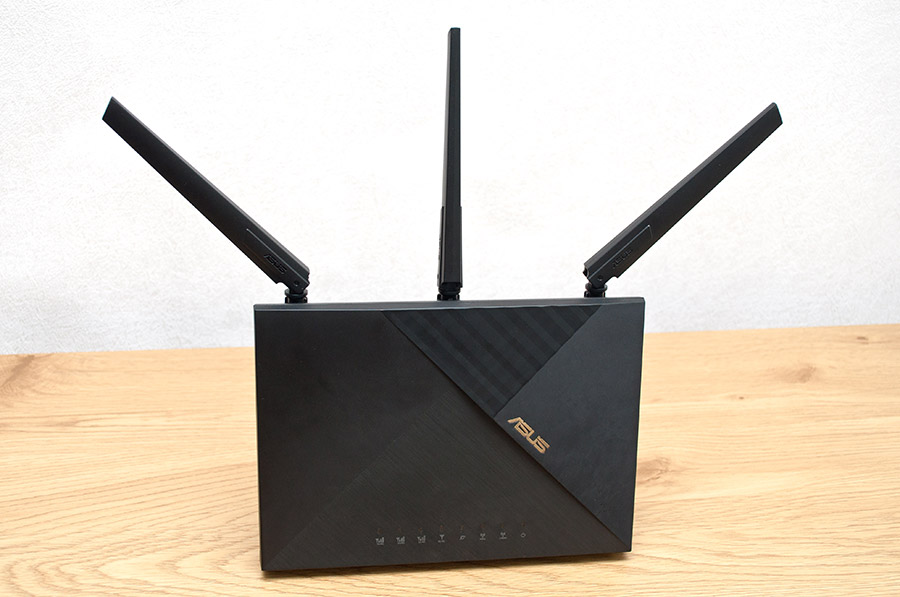

Внешний вид продукта ничем не выдает его расширенные возможности, среди которых есть уникальные функции, которые будут рассмотрены в процессе сегодняшнего обзора сразу после знакомства со спецификациями, приведенными в таблице ниже.
| Модель | ASUS 4G-AX56 |
|---|---|
| Страница продукта | 4G-AX56 |
| Режимы работы | Беспроводной маршрутизатор, точка доступа, медиа-мост, повторитель |
| Соединение WAN | Mobile WAN 3G/4G, динамический IP-адрес, статический IP адреса, PPPoE (с поддержкой MPPE), PPTP, L2TP |
| Стандарты сети | IEEE 802.11a/b/g/n/ac/ax, IPv4, IPv6, LTE Category 6, HSPA+ |
| Скорости передачи данных | 802.11a: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с 802.11b: 1; 2; 5.5; 11 Мбит/с 802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Мбит/с 802.11n: 300 Мбит/с 802.11ac: 866 Мбит/с 802.11ax (2,4ГГц): до 574 Мбит/с 802.11ax (5 ГГц): до 1201 Мбит/с LTE Category 6: до 300 Мбит/с (Downlink), до 50 Мбит/с (Uplink) HSPA+: до 42 Мбит/с (Downlink), до 11 Мбит/с (Uplink) |
| Антенны | Wi-Fi: Внешние, 2 шт. Mobile: Внешняя, 1 шт., Внутренняя, 1 шт. |
| Диапазон рабочих частот | 1 x 2,4 ГГц, 1 x 5 ГГц |
| Ширина полосы | 20/40 МГц (диапазон 2,4 ГГц) 20/40/80 МГц (диапазон 5ГГц) |
| Технология MIMO | 2 x 2 (диапазон 2,4 ГГц/5 ГГц) |
| Шифрование | WPA/WPA2/WPA3-Personal, WPA/WPA2-Enterprise |
| Межсетевой экран и контроль доступа | Firewall: SPI intrusion detection, DDoS protection Access control: Network service filter, URL filter, Port filter Parental control |
| Функции кибербезопасности | AiProtection Classic, Router Security Assessment, Malicious site blocking, Infected Device Prevention and Blocking |
| VPN server | PPTP, OpenVPN |
| VPN client | PPTP, L2TP, OpenVPN |
| Системные функции | UPnP, IGMP v1/v2/v3, DNS Proxy, NTP клієнт, DDNS, Port Trigger, Port Forwarding, DMZ, Wake on LAN (WOL), SSH, журнал системных событий |
| Процессор | 880 МГц, 2 ядра, архитектура MIPS 1004K |
| Память | RAM: DDR4 512 МБ, Flash: 128 МБ |
| Порты | 1 x RJ45 10/100/1000 BaseT для WAN, 4 x RJ45 10/100/1000 BaseT для LAN, 1 x слот Nano SIM |
| Кнопки | Power, Reset, WPS |
| Дополнительные функции | Приложение ASUS Router, QoS Traffic Manager, MU-MIMO, OFDMA, RADIUS Client, Beamforming: standard-based and universal, IGMP snooping, IPTV support, L2TP/ PPTP/IPSec Pass-Through, AiMesh, Amazon Alexa skills, Guest Networks, Captive Portal |
| Светодиодные индикаторы | 1 x Power, 1 x Wi-Fi 2,4 ГГц 1 x Wi-Fi 5 ГГц 1 x WAN 1 x Mobile WAN 3 x Mobile WAN signal |
| Блок питания, Вт | 24 Вт (внешний) |
| Размеры (ДxШxВ), мм | 220 x 87 x 180 (310*) |
| Масса, г | 513 |
| Рекомендованная стоимость | 7 009 грн |
* - высота с учетом длины антенн
Комплект поставки
Продукт поставляется в картонной упаковке средних габаритов, в оформлении которой безошибочно угадывается принадлежность к модельному ряду беспроводных маршрутизаторов ASUS. На лицевой поверхности приведены изображения устройства и его наименование, а также отмечается беспроводной класс AX1800, одна из основных особенностей 4G-AX56 — наличие встроенного модема мобильных сетей 3G/4G, а также поддержка современного стандарта Wi-Fi 6 и комплекса киберзащиты AiProtection.
С обратной стороны коробки приведены сведения о возможности передачи данных на скорости до 300 Мбит/с благодаря совместимости сотового модема со стандартом LTE Advanced Category 6, преимуществам беспроводных сетей Wi-Fi 6 над предыдущими версиями, а также сценариям возможного применения устройства при подключении к сетям мобильных операторов.

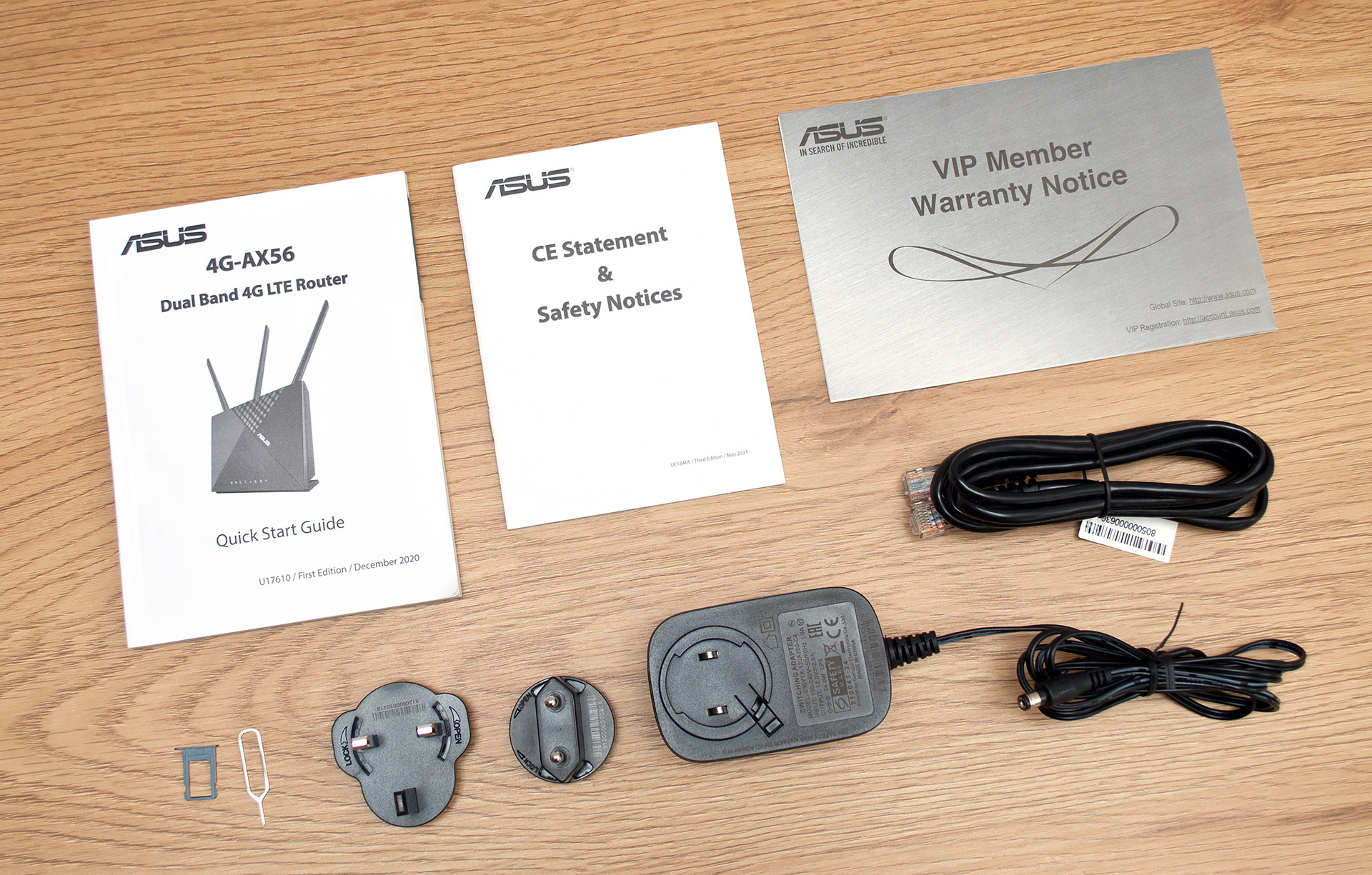

Комплект поставки продукта несколько отличается от других беспроводных маршрутизаторов и содержит:
- набор бумажной документации;
- лоток для установки SIM-карты формата Nano;
- ключ для открытия лотка SIM-карты;
- пару сменных штепсельных вилок;
- блок питания;
- патч-корд Cat5e длиной около 1 м;

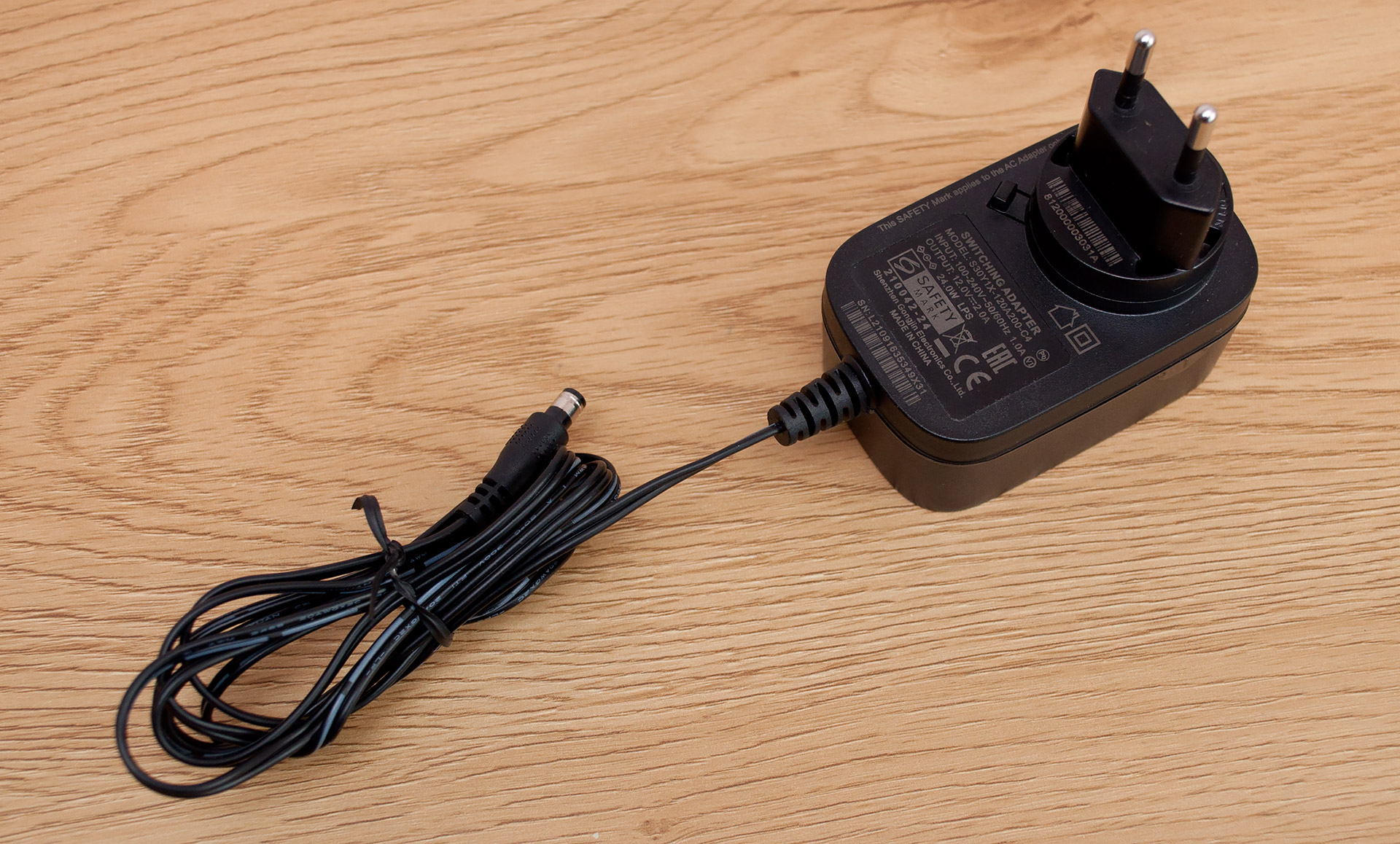

Обращает внимание блок питания S30Y1X-120A200-C4 производства Shenzhen Gongjin Electronics Co., Ltd, который предназначен для работы в сетях переменного тока с частотой 50 Гц или 60 Гц и напряжением от 100 В до 240 В. На выходе источник питания обеспечивает постоянное напряжение 12 В при силе тока 2 А, обеспечивающее выходную мощность 24 Вт.
Следует отметить, что в отличие от большинства беспроводных маршрутизаторов ASUS, рассчитанных на рабочее напряжение 19 В, 4G-AX56 работает от напряжения 12 В. Это позволяет питать его напрямую от широко распространенных свинцово-кислотных аккумуляторных батарей без дополнительного оборудования. Не менее важным преимуществом устройства является его экономичность: в состоянии покоя с включенным сотовым модемом потребление от розетки не превышает 6 Вт, тогда как при максимальной нагрузке маршрутизатор требует для работы менее 8 Вт.
Дизайн

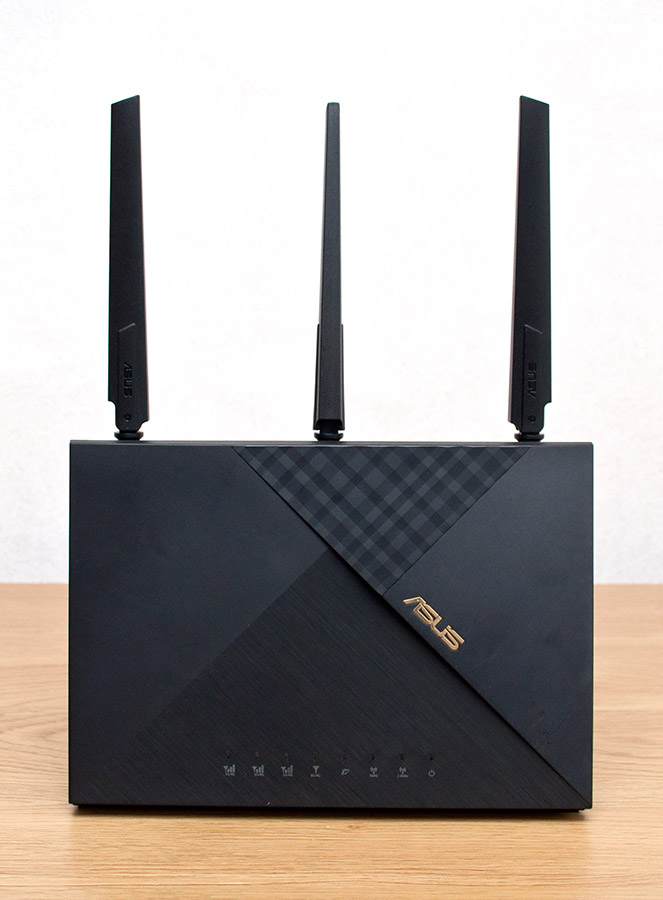

Снаружи 4G-AX56 мало чем отличается от других современных беспроводных маршрутизаторов ASUS: корпус имеет вертикальную ориентацию, материал — черный матовый пластик, покрытый сложной текстурой и этим препятствует появлению отпечатков пальцев. В верхней части устройства расположены три антенны, две из которых отвечают за работу Wi-Fi, а третья служит для приема и передачи сигналов от мобильных операторов. Еще одна антенна — внутренняя — подключена к мобильному модему, благодаря ей реализован режим MIMO 2x2 и технология Carrier Aggregation, обеспечивающая возможность объединения нескольких несущих от базовой станции для увеличения скорости передачи данных. Наружные антенны выполнены неотделимыми от корпуса, но оснащены шарнирами, обеспечивающими две ступени свободы и вращение вокруг своей оси. Размеры устройства составляют 220 x 87 x 180 мм, в то время как антенны в рабочем положении увеличивают высоту до 310 мм.

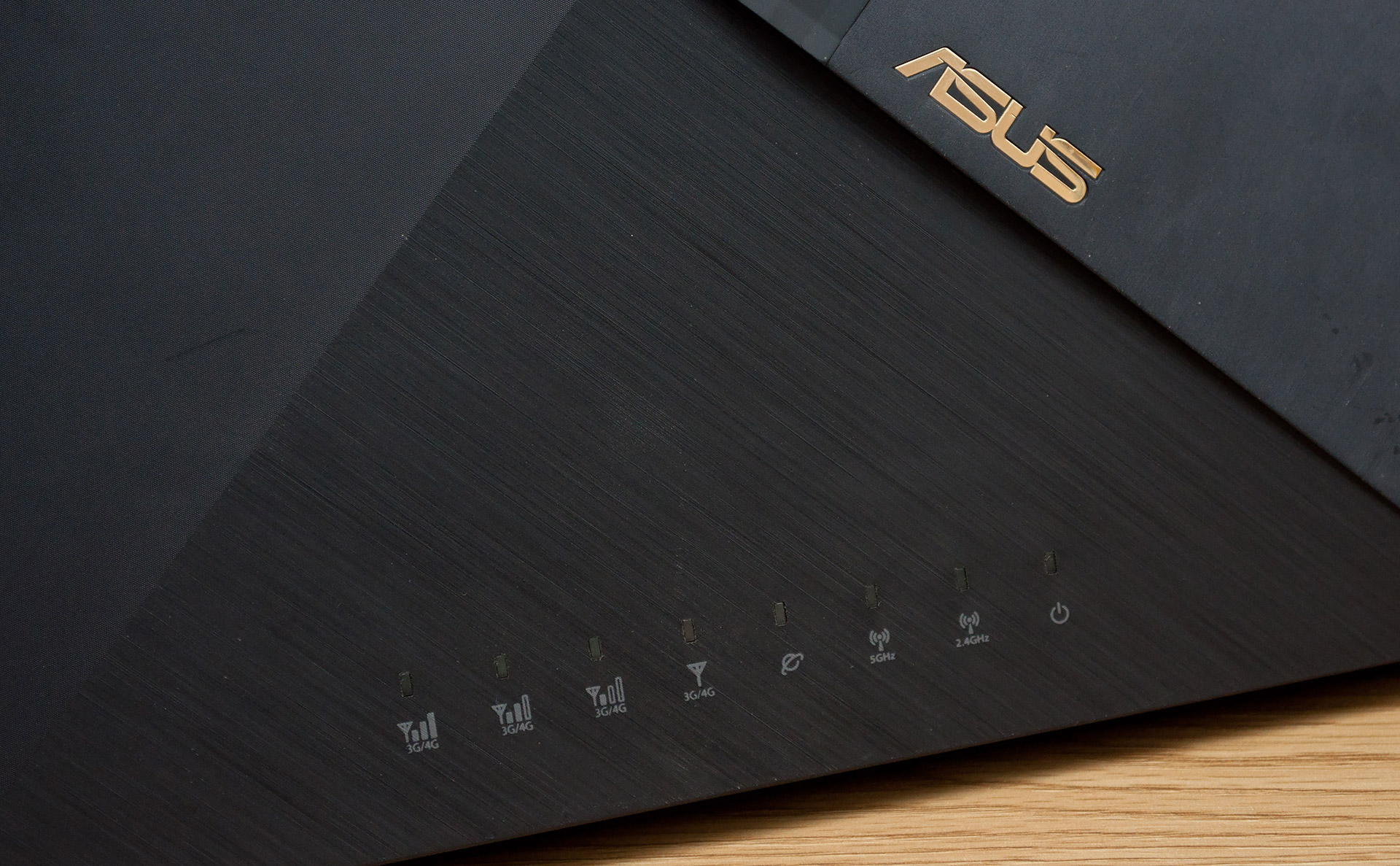

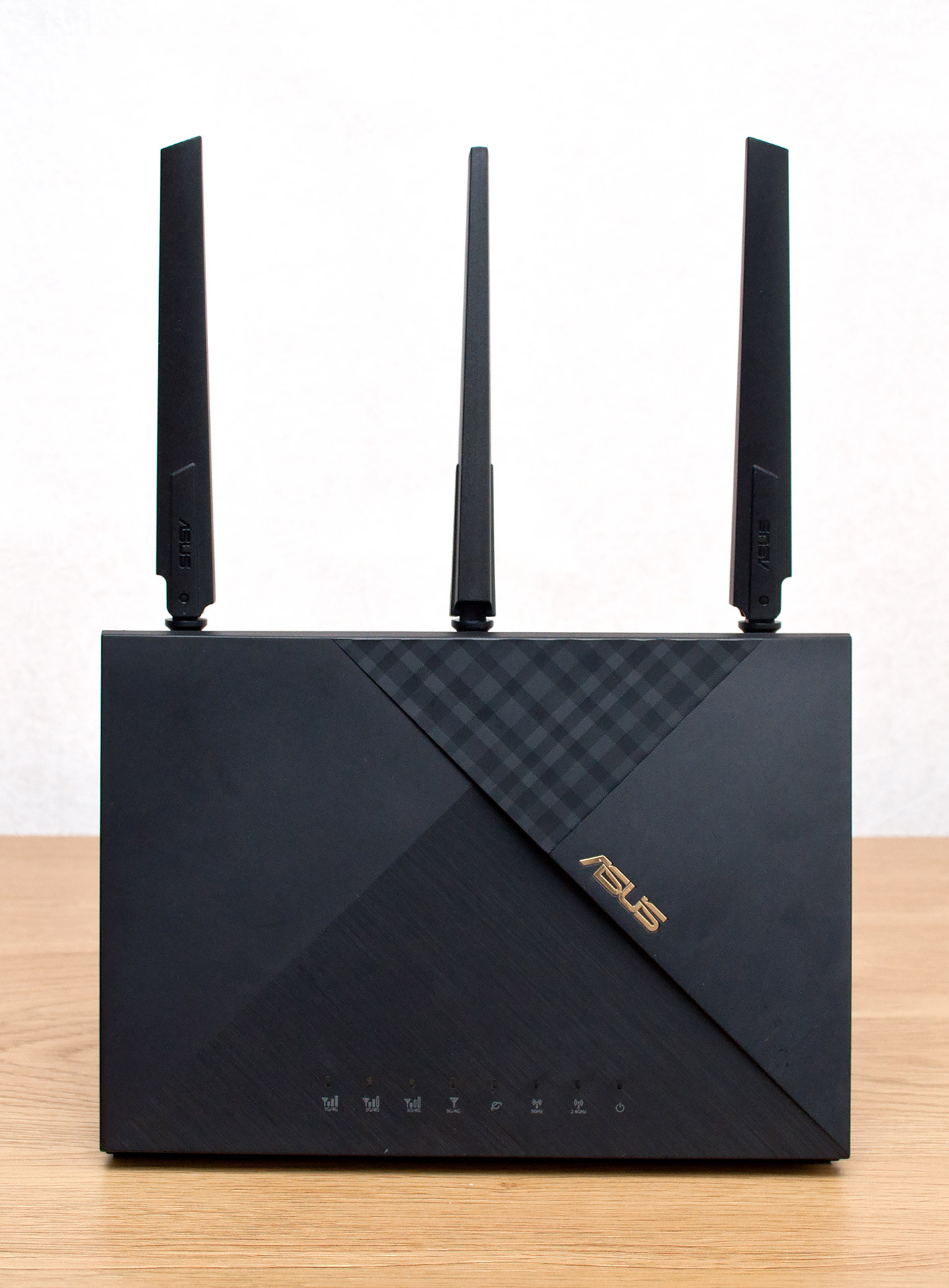

На передней поверхности кроме золотистого логотипа производителя можно найти ряд светодиодов, которые сигнализируют об уровне сигнала и состоянии подключения к мобильным сетям, статусе соединения с WAN, активности Wi-Fi и наличии питания.
В профиль становится заметной призматическая форма корпуса с расширенным основанием, которое сзади заметно выступает за горизонтальную проекцию, что вместе с весом 513 г обеспечивает устойчивость устройства на гладких поверхностях. Боковые грани лишены каких-либо функциональных элементов и вентиляционных отверстий.

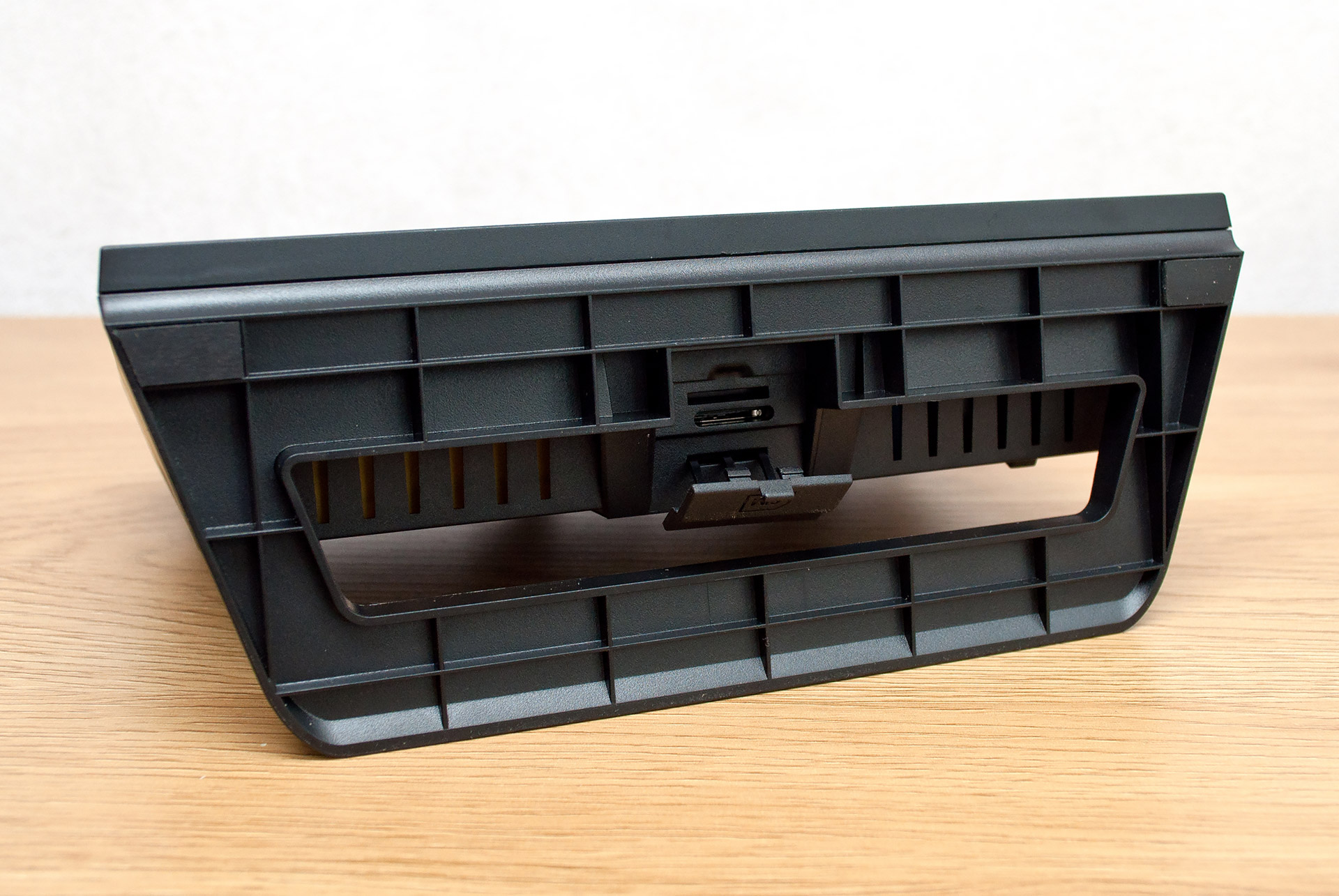

В нижней части корпуса виднеется ряд прорезей для доступа свежего воздуха внутрь, на основе ближе к передней панели находятся две резиновые ножки, предотвращающие скольжение и, наконец, в глубине виден слот, в который вставляется лоток с SIM-картой формата Nano-SIM. Для открытия лотка служит комплектный ключ, а для защиты от попадания пыли лоток закрывается резиновой заглушкой.

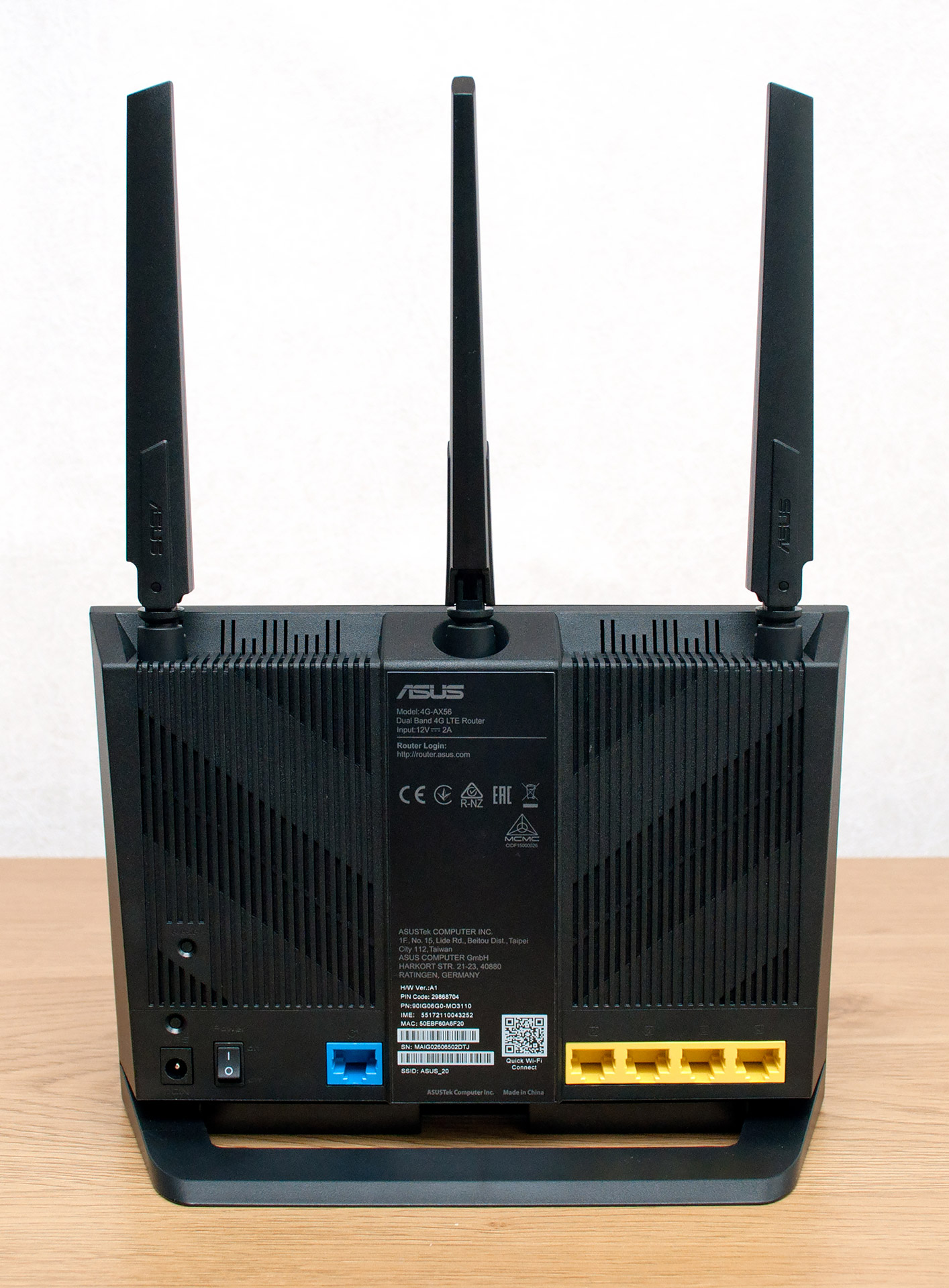

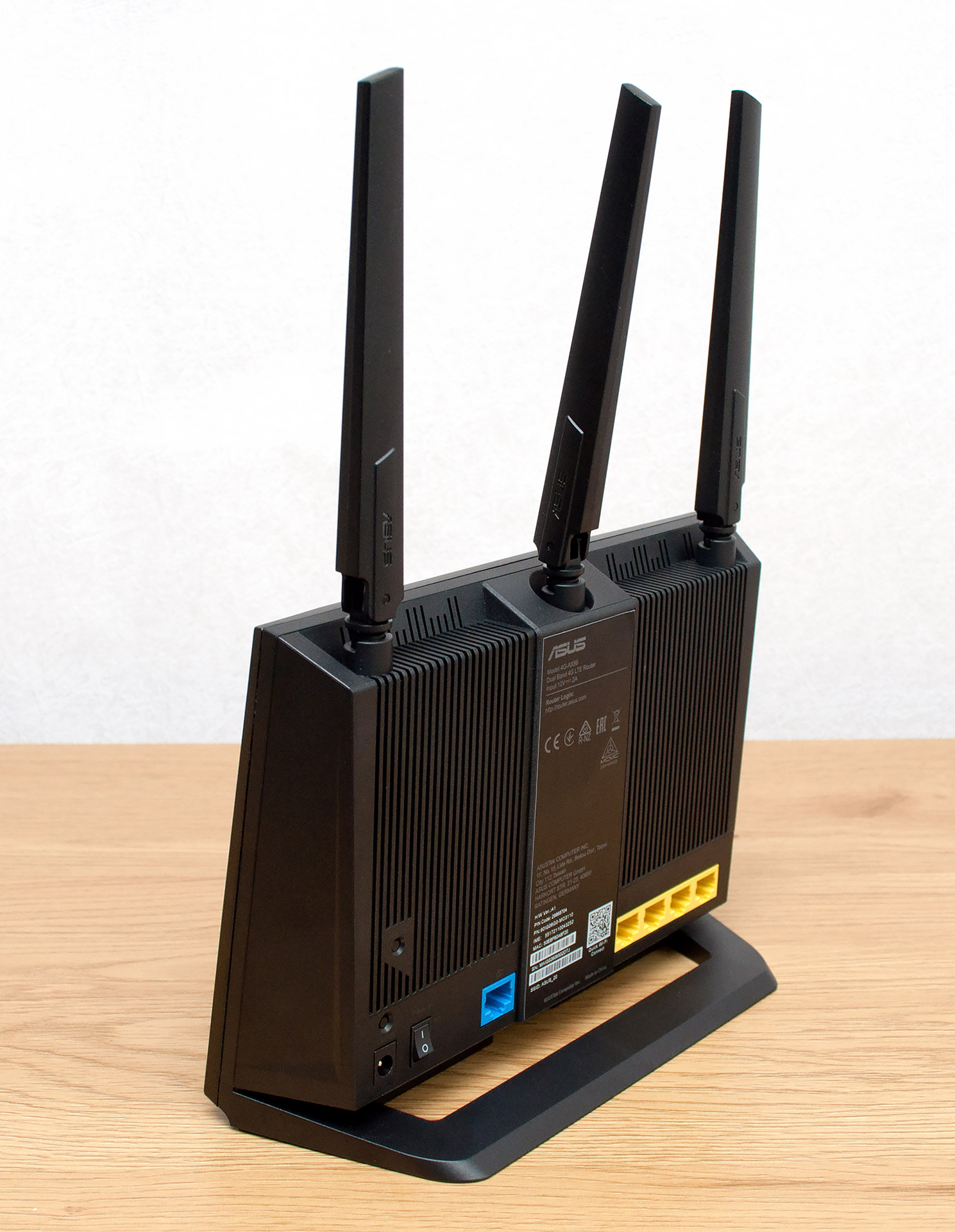

На задней панели ASUS 4G-AX56 размещены миниатюрные кнопки Reset и WPS для сброса настроек прошивки и активации функции Wi-Fi Protected Setup соответственно, тумблер включения и гнездо для подключения внешнего блока питания, справа от которого находится порт WAN и четыре LAN — все в исполнении RJ-45 с поддержкой Gigabit Ethernet. Между ними расположен пластиковый стикер с наименованием модели и служебной информацией. Следует отметить, что стикер выполняет функцию гарантийной пломбы: под ним находится винт, соединяющий половинки корпуса, следовательно, разобрать продукт не повредив его товарный вид невозможно.
В плане аппаратного обеспечения новичок напоминает ASUS RT-AX53U. Оба устройства базируются на SoC Mediatek MT7621A, которая уже много лет успешно используется в сетевом оборудовании класса SOHO. Вычислительная часть MT7621A содержит два ядра с 32-битной архитектурой MIPS 1004K, работающих на частоте 880 МГц и обрабатывающих по два независимых потока данных. «Систему-на чипе» дополняют 512 МБ оперативной памяти DDR3 и 128 МБ флэш MCL NAND, выполняющего функцию постоянного запоминающего устройства. В составе SoC содержится коммутатор Gigabit Ethernet, а также контроллеры шины USB и PCI Express. Именно к последним подключены два радиомодуля Mediatek MT7905D, отвечающих за функционирование Wi-Fi на частотах 2,4 ГГц и 5 ГГц. Чипы обеспечивают работу беспроводных сетей стандартов IEEE802.11 a/b/g/n/ac+ax, поддерживают технологии MU-MIMO, Beamforming, 1024QAM и MIMO в конфигурации 2T2R. Каждый из радиомодулей работает в паре с чипами MT7975DN, отвечающими за обработку и усиление высокочастотных сигналов. Благодаря поддержке полосы частот до 80 МГц для Wi-Fi 6 на частоте 5 ГГц ASUS 4G-AX56 обеспечивает скорость передачи данных 1201 Мбит/с, а в диапазоне 2,4 ГГц можно рассчитывать на 574 Мбит/с включительно, что обеспечивает принадлежность продукта к беспроводному классу AX1800. В конце концов, за работу мобильных сетей 3G/4G отвечает модем Fibocom FG621-EA с поддержкой LTE Category 6 и DC-HSPA+. Среди поддерживаемых частот есть актуальные для Украины 900 МГц, 1800 МГц и 2600 МГц для сетей 4-го поколения и диапазон 2100 МГц для работы в 3G. Теоретическая пропускная способность LTE Cat.6 достигает 300 Мбит/с на загрузку и 50 Мбит/с в обратном направлении, тогда как DC-HSPA+ позволяет развить 42 Мбит/с и 11 Мбит/с для Downlink и Uplink соответственно. Скоростные характеристики будут рассмотрены в практической части сегодняшнего обзора, а прямо сейчас читатели могут ознакомиться с интерфейсом и возможностями управляющего программного обеспечения.
