Обзор и тестирование игрового беспроводного маршрутизатора ASUS ROG Rapture GT-AX6000 EVA Edition

Беспроводные маршрутизаторы Rapture серии Republic of Gamers всегда находились на вершине модельного ряда сетевого оборудования ASUS пользовательского сегмента. Такие модели обычно предлагают сочетание выдающихся аппаратных характеристик и функционального программного обеспечения. Отдельно следует отметить агрессивный дизайн устройств ROG и наличие дополнительных функций, которые должны заинтересовать как любителей компьютерных игр, так и энтузиастов. Именно к таким продуктам относится ROG Rapture GT-AX6000 EVA Edition, вобравший в себя все лучшие наработки разработчиков ASUS и предлагающий уникальный сплав производительности и возможностей расширения, которые не встретишь ни в одной из «гражданских» моделей.

Помимо скоростной формулы AX6000 новинка отличается уникальным дизайном, в котором поклонники японского аниме-сериала Evangelion режиссера Анно Хидеаки легко узнают намеки на биомеханического робота Evangelion Unit-01 или коротко Eva-01. Согласно сюжету биомеханические машины, или «мехи» помогали человечеству в борьбе с магическими существами — Ангелами, которые, несмотря на свое мирное имя, представляли угрозу для существования планеты Земля. Вообще-то линейка продуктов Republic of Gamers, посвященных культовому аниме Evangelion, включает в себя материнскую плату, видеокарты, монитор, систему охлаждения и многое другое (все компоненты можно просмотреть на официальной странице продуктов серии Evangelion Edition). Все это позволяет собрать игровой компьютер с компонентами в цветовой стилистике флагманского меха EVA-01 и командного центра NERV. Впрочем, ASUS ROG Rapture GT-AX6000 EVA Edition интересен не только, но и не столько внешним видом, сколько впечатляющими спецификациями, приведенными в таблице ниже.

* — Высота с учетом длины антенн

Комплект поставки

Картонная коробка, в которой поставляется ASUS ROG Rapture GT-AX6000 EVA Edition, имеет значительные габариты, но не оснащена ручкой для переноски. Упаковка получила необычно сдержанный как для продукта Republic of Gamers дизайн, на серо-черном матовом фоне виднеется силуэт боевого «меха» Eva-01, по центру нанесена надпись ROG X EVANGELION PROJECT, а вдоль нижней грани указано наименование модели.

На оборотной стороне коробки содержится информация о возможностях беспроводного маршрутизатора, среди которых следует отметить поддержку скоростного стандарта передачи данных Wi-Fi 6, наличие двух портов 2,5G Ethernet и системы AiProtection Pro, что обеспечивает защиту коммерческого уровня от сетевых угроз. В конце концов новинка оснащена светодиодной подсветкой AURA RGB и рядом функций для ускорения и управления приоритетом игрового трафика, о которых мы поговорим позже.

Что касается набора аксессуаров, то, несмотря на принадлежность ROG Rapture GT-AX6000 EVA Edition к семейству Republic of Gamers, их перечень не поражает воображение. Кроме самого устройства покупатель получит:

• комплект бумажной документации, включающей Руководство пользователя, гарантийный талон и прочее;
• четыре внешних антенны Wi-Fi с разъемами SMA;
• патч-корд Cat-5e длиной около 1 м;
• блок питания мощностью 45 Вт;
• сетевой шнур со штепсельной вилкой CEE 7/4.

Отдельно остановимся на блоке питания AcBel ADH011, рассчитанном на работу в сетях переменного тока с напряжением от 100 до 240 В и частотой 50 или 60 Гц.

Адаптер обеспечивает выходное напряжение 19,5 В при силе тока 2,31 А, что позволяет отдавать потребителю мощность 45 Вт. Впрочем, максимальное зафиксированное энергопотребление беспроводного маршрутизатора «от розетки» во время тестирования не превысило 15 Вт, тогда как при отсутствии нагрузки устройство требовало около 9 Вт.

Дизайн

Внешний вид ROG Rapture GT-AX6000 EVA Edition существенно отличается от любых беспроводных маршрутизаторов ASUS, ранее побывавших в нашей тестовой лаборатории. Корпус устройства имеет прямоугольную форму со скошенными углами, на которых расположены выступы, выполняющие функции опор и служащие основной для крепления внешних антенн. Масса продукта достигает 1121 г, а габариты составляют 350×205×60 мм без учета высоты антенн в рабочем положении. Антенны имеют длину около 20 см каждая, они оснащены разъемами SMA и шарнирами, которые позволяют отклонять корпуса антенн на угол до 45° от вертикали и свободно вращать их вокруг разъема.

Существует две модификации ASUS ROG Rapture GT-AX6000, отличающиеся цветом оформлением корпуса. «Обычные» версии имеют корпус черного цвета, тогда как EVA Edition могут похвастаться фиолетовой окраской со вставками ярко-зеленого цвета, напоминающими цветовую гамму биомеханической боевой машины Eva-01. От правого переднего угла верхней крышки по диагонали расположен ряд вентиляционных отверстий, образующих надпись ROG, а в правой части корпуса можно увидеть логотип Republic of Gamers. Во время работы логотип подсвечивается изнутри, причем цветом и эффектами управляет функция AURA RGB из меню управления. Кроме логотипа подсветку получили ярко-зеленые вставки в верхней части антенн.

Вдоль переднего края верхней крышки корпуса расположились семь светодиодов, сигнализирующие о наличии питания, активности модулей Wi-Fi 2,4 ГГц и 5 ГГц, а также состояние портов WAN, LAN 2,5G Ethernet и группы из четырех портов для подключения клиентов LAN, а также функции WPS. На передней панели в правой части находится клавиша LED, нажатием на которую осуществляется выбор режимов AURA RGB или полное отключение иллюминации, а слева расположена кнопка WPS, отвечающая за активацию функции Wi-Fi Protected Setup для быстрого подключения клиентов беспроводных сетей.

Правая и левая грани корпуса не содержат никаких функциональных элементов, в то время как на задней панели нашлось место для двух разъемов USB версий 2.0 и 3.2 Gen 1 соответственно и четырех розеток LAN типа RJ45 с поддержкой Gigabit Ethernet. Кроме того, ROG Rapture GT-AX6000 EVA Edition оснащен сразу двумя портами 2,5G Ethernet, один из которых можно использовать для подключения к провайдеру Интернет, а второй может служить для подключения современных высокоскоростных клиентов локальной сети. В правой части задней панели находится кнопка Reset, клавиша включения и разъем для внешнего блока питания.

Нижняя крышка имеет множество вентиляционных отверстий, в центре находится пластиковая наклейка со служебной информацией и пара отверстий для крепления устройства на стену. По углам корпуса находятся выступы с резиновыми накладками оранжевого цвета. Эти выступы поднимают корпус на высоту в 5–7 мм над уровнем поверхности, что обеспечивает доступ свежего воздуха для улучшения охлаждения. Благодаря этому и, по всей видимости, удачному дизайну радиаторов температура внутренних компонентов держалась вокруг отметок 55–60 °C в зависимости от уровня нагрузки.

Что касается внутреннего устройства, то получить доступ внутрь беспроводного маршрутизатора не удалось, поскольку один из винтов, скрепляющий половинки корпуса находится под пластиковой наклейкой со служебной информацией и открутить его не повредив товарный вид устройства оказалось невозможным. Впрочем, в свободном доступе на сайте FCC Report есть ссылка на отчет по аппаратному обеспечению ASUS ROG Rapture GT-AX6000 EVA Edition. Согласно этому отчету новинка построена на базе SoC Broadcom BCM4912, состоящей из четырех вычислительных ядер с 64-битной архитектурой ARM v8, функционирующих на частоте 2000 МГц. Эту «систему-на-чипе» можно рассматривать как наследницу SoC BCM49408, которая используется в старших моделях беспроводных маршрутизаторов ASUS вроде RT-AX86U или RT-AX88U. От предшественницы SoC BCM4912 отличается не только увеличенной частотой на 200 МГц, но и поддержкой ОЗУ DDR4, дополнительным интерфейсом PCIe и обновленными блоками для ускоренной обработки сетевых пакетов и шифрования. Кроме того, BCM4912 предлагает поддержку высокоскоростной шины USXGMII, двух портов USB и одного интерфейса 2,5G Ethernet в дополнение к встроенному четырехканальному коммутатору Gigabit Ethernet. С использованием шины USXGMII к «системе-на-чипе» подключен адаптер физического уровня Broadcom BCM50991E, на базе которого реализован один из двух портов 2,5G Ethernet, а за функционирование беспроводных сетей отвечают пара контроллеров Broadcom BCM6715, обеспечивающих работу на частоте 2,4 ГГц и 5 ГГц. Среди особенностей радиомодулей следует отметить поддержку сигнала с полосой 160 МГц, технологии OFDMA и множественного доступа MIMO по формуле 4T4R. Использование двух BCM6715 обеспечивает новинке скорость передачи в беспроводных сетях по стандарту IEEE802.11ax на частоте 2,4 ГГц и 5 ГГц на уровне 1148 Мбит/с и 4804 Мбит/с соответственно, что позволяет зачислить ROG Rapture GT-AX6000 EVA Edition к классу AX6000. В заключение следует отметить, что устройство оснащено 1024 МБ ОЗУ стандарта DDR3 и ПЗУ объемом 256 МБ.

Прошивка и комплектное ПО

ROG Rapture GT-AX6000 EVA Edition работает под управлением программного обеспечения ASUSWRT, созданного на базе операционной системы Linux. Для управления различными настройками служит графический WEB-интерфейс, который находится по ссылке https://router.asus.com. Внешний вид меню управления новинки несколько отличается от остальных беспроводных маршрутизаторов ASUS наличием ряда дополнительных функций, о которых мы поговорим позже. В свою очередь, версию EVA Edition можно узнать по оформлению фона графического интерфейса с силуэтом антропоморфной боевой машины и баннера ROG X EVANGELION PROJECT в верхней части вкладки Dashboard, где отображаются состояния основных подсистем устройства и текущая пропускная способность интерфейса WAN, задержка доступа к сети, которая измеряется скоростью выполнения команды ping, а также статус функции Game Radar и управление светодиодной подсветкой AURA RGB.

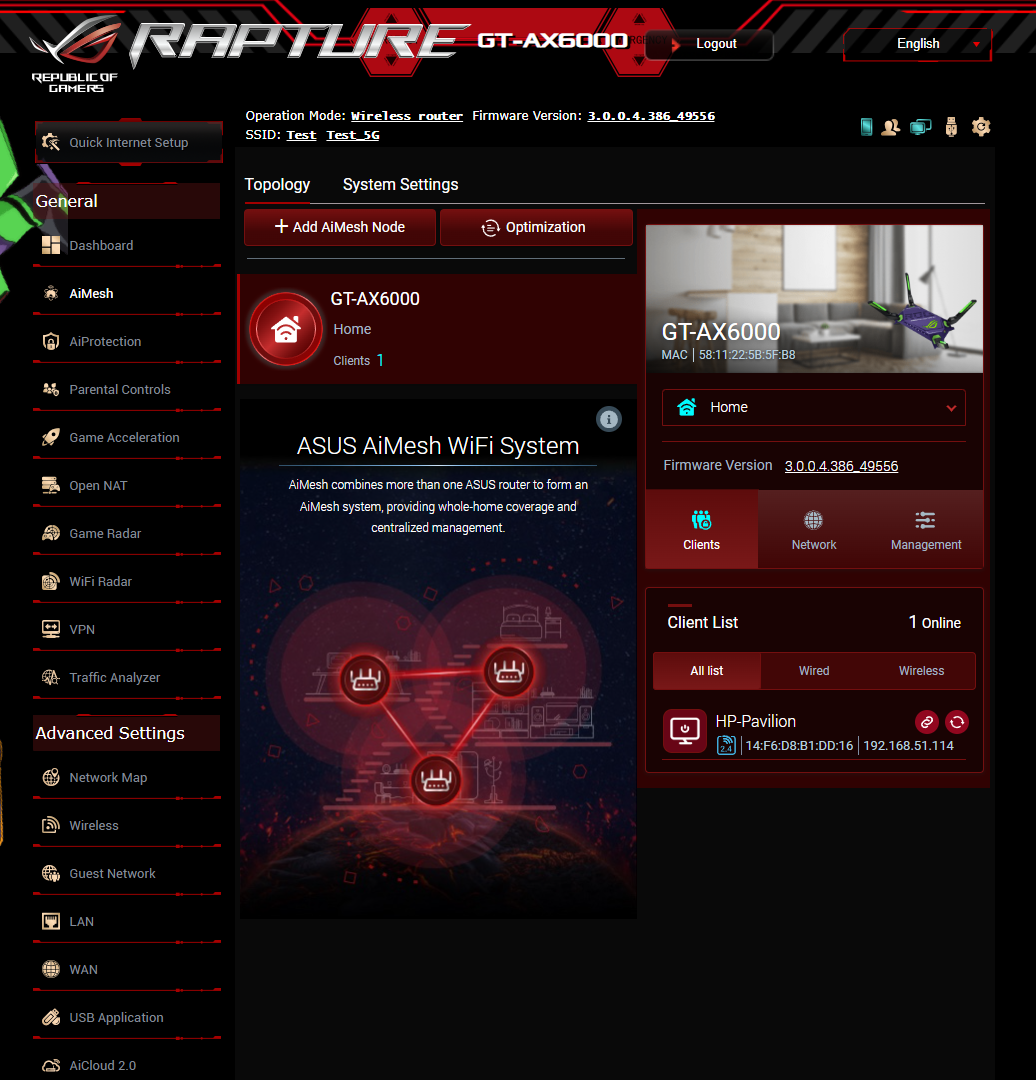

Раздел AiMesh позволяет настроить технологию, объединяющую несколько маршрутизаторов в беспроводную сеть для расширения зоны покрытия Wi-Fi, причем ROG Rapture GT-AX6000 EVA Edition может играть роль как главного, так и вспомогательного узла. По информации от производителя, поддержку технологии AiMesh имеет большинство современных роутеров ASUS.

Управление защитой от кибернетических угроз находится в подменю AiProtection. Одноименная функция, разработанная в тесном сотрудничестве со специалистами компании Trend Micro, обеспечивает блокировку ресурсов с вредным содержимым, двустороннюю защиту от сетевых атак и изоляцию инфицированных устройств в локальной сети. Кроме того, встроенный в AiProtection модуль позволяет оценить настройки маршрутизатора с точки зрения информационной безопасности и предоставить советы по устранению критических уязвимостей.

ASUS ROG Rapture GT-AX6000 EVA Edition предлагает развитые средства родительского контроля, которые сосредоточены на странице Parental Control. Здесь можно настроить ограничение доступа к определенным категориям контента или полностью заблокировать выход в Интернет по расписанию.

В разделе Game Acceleration собраны функции ускорения игрового трафика, состоящие из трех компонентов. Gaming Port Prioritization предназначена для повышения приоритета трафика от клиента, включенного в порт LAN1, Game Packet Prioritization обеспечивает повышение приоритета сетевых пакетов от игровых приложений и, наконец, Game Server Acceleration позволяет воспользоваться так называемой GPN — Gaming Privat Network от компании WTFast, которая уменьшает время доступа к игровым серверам путем построения внутри специальной сети VPN оптимального маршрута в зависимости от расположения пользователя. Следует отметить, что сервис требует регистрации и предоставляется на условиях подписки.

Кроме того, в подменю Game Acceleration нашлось место для функции QoS, отвечающей за управление пропускной способностью интерфейса WAN и распределение приоритетов для трафика различных приложений как в автоматическом режиме, так и по пользовательскому шаблону. Благодаря Gear Acceleration можно повысить приоритет продуцируемых игровыми приложениями сетевых пакетов, в том числе от беспроводных клиентов, а встроенная утилита Internet Speed служит для измерения скорости Интернет-канала.

Любители компьютерных игр наверняка оценят наличие функции OpenNAT, которая позволяет быстро настроить правила маршрутизации для соединения с игровыми серверами по шаблонам, среди которых присутствует большинство популярных многопользовательских проектов, а приложение Game Radar поможет выбрать оптимальный сервер с минимальной задержкой доступа.

Следующий раздел Wi-Fi Radar предназначен для оптимизации беспроводных сетей для обеспечения наилучшей скорости передачи данных. С помощью Site Survey можно просмотреть использование диапазона частот соседними сетями, тогда как Channel statistic по каждому каналу отображает доступную пропускную способность, зависящую от уровня сигнала соседних Wi-Fi сетей, которые своей работой могут создавать помехи и тем самым снижать скорость передачи данных.

ROG Rapture GT-AX6000 EVA Edition предлагает мощные возможности по работе с виртуальными приватными сетями, причем в качестве сервера поддерживается стандарты PPTP, OpenVPN и IPSec. Кроме того, есть специальный режим VPN Fusion, позволяющий использовать различные типы VPN для отдельных клиентов локальной сети, в том числе разрешать прямой доступ в Интернет. В конце концов, функция Instant Guard позволяет быстро построить защищенный канал от маршрутизатора до мобильных устройств, работающих в публичных сетях и тем самым обезопасить пользовательские данные с помощью шифрования и предотвратить атаки типа man-in-the-middle.

Функции контроля использования пропускной способности сети сосредоточены в подменю Traffic Analyzer, где пользователи могут просматривать потребление трафика в разрезе устройств и приложений, наблюдать за утилизацией интерфейсов в режиме реального времени и анализировать историю посещения ресурсов.

Следующий раздел — Network Map хорошо знаком нам с предыдущих обзоров беспроводных маршрутизаторов ASUS. В этом разделе собраны статусы всех основных подсистем устройства и предоставляются возможности базовых настроек подключения WAN и параметров безопасности Wi-Fi. Также здесь выводится список клиентов локальной сети и накопителей, подключенных к портам USB, а в правой части интерфейса находится панель с состоянием использования вычислительных ресурсов и ОЗУ, статусом сетевых интерфейсов и настройками подсветки AURA RGB для логотипа и антенн.

В подменю Wireless находятся различные настройки беспроводных сетей, включая функции WPS, подключение типа «мост», фильтрацию клиентов по МАС-адресам, конфигурацию RADIUS-клиента и многое другое.

Раздел Guest Network служит для создания и управления гостевыми сетями Wi-Fi, а вкладка LAN позволяет задавать параметры локальной сети, среди которых режим работы сервера DHCP и правила статической маршрутизации, а также специфические настройки для функционирования IPTV и объединения портов LAN1 и LAN2 в режиме IEEE802.1ad для увеличения пропускной способности.

Подменю WAN содержит все необходимое для работы с внешними подключениями, в том числе установку параметров соединения с провайдером Интернет, настройку режима Dual WAN для резервирования канала на случай потери связи или увеличения пропускной способности, конфигурация функций Port Triggering и Port Forwarding, а также «демилитаризованной зоны» DMZ. Кроме того, в разделе WAN задается работа технологии Dynamic DNS, которая позволяет устанавливать входящие соединения, несмотря на отсутствие «белого» IP-адреса, и устанавливаются исключения для работы службы NAT для отдельных типов трафика.

Наличие двух портов USB наделяет ASUS ROG Rapture GT-AX6000 EVA Edition разнообразными возможностями по работе с периферийными устройствами, настройки которых сосредоточены на странице USB Application. К услугам пользователей подключение принтера и использование внешних накопителей, отформатированных в файловые системы HFS+, NTFS, vFAT, ext2, ext3 и ext4 для организации медиа и файловых серверов Windows Share и FTP. При подключении USB-модема или Android-смартфона можно организовать выход в Интернет через сотового оператора, а Time Machine позволяет настроить сервис резервного копирования для устройств Apple.

Благодаря AiDisk 2.0 пользователи могут получить доступ к данным, хранящимся на внешнем накопителе и персональных компьютерах в локальной сети из Интернет, а также создавать их резервную копию в облачном хранилище ASUS Webstorage.

За интеграцию в экосистему «умного дома» отвечает сервис Amazon Alexa, а в разделе IPv6 задаются параметры подключения WAN с использованием этой новой технологии.

Кроме AiProtection на страже защиты пользовательских данных подстерегает традиционный Firewall, обеспечивающий функцию анти-DDoS и фильтрацию трафика по URL, ключевым словам и типам трафика, а в меню Administration задаются режим работы устройства, административные настройки, параметры обновления прошивки и сброс настроек на заводские.

В конце концов раздел Logs предоставляет доступ к различным журналам системных событий, а Network Tools предлагает пользователям разнообразные утилиты для диагностики сетевого подключения, настройки функции Wake-on-LAN и режима Smart Connect. Последняя позволяет создать единую точку доступа Wi-Fi, которая работает одновременно в двух диапазонах 2,4 и 5 ГГц, а выбор клиентами частоты и технологии происходит исходя из состояния радиоэфира и параметров приема сигнала.

В дополнение к графическому интерфейсу ASUSWRT для настройки ROG Rapture GT-AX6000 EVA Edition пользователям предлагается мобильное приложение ASUS Router для платформ Android и iOS. На домашнем экране приложения находится управление подсветкой AURA RGB, инструменты для контроля трафика в режиме реального времени, статус подключенных клиентов и настройки беспроводных сетей, а также показатели использования SoC и ОЗУ.

Кроме того, с домашнего экрана активируется функция Mobile Gaming Mode для ускорения игрового трафика от мобильного устройства и выбирается режим работы QoS, которая задает приоритет сетевых пакетов от пользовательских приложений.

Вкладка Devices отвечает за отображение списка подключенных устройств, причем для каждого из них можно просмотреть текущие параметры, заблокировать выход в Интернет и активировать ограничения пропускной способности, а также закрепить статический IP-адрес.

Раздел Insights дает советы по повышению информационной безопасности беспроводного маршрутизатора, а вкладка Family содержит инструменты управления функцией «Родительского контроля». И, наконец, меню Settings обеспечивает доступ к тонким настройкам многих функций устройства. Таким образом, и WEB-интерфейс ASUSWRT и мобильное приложение Router APP удачно дополняют друг друга, предоставляя удобные средства управления в соответствии с предпочтениями пользователей.

Результаты тестирования

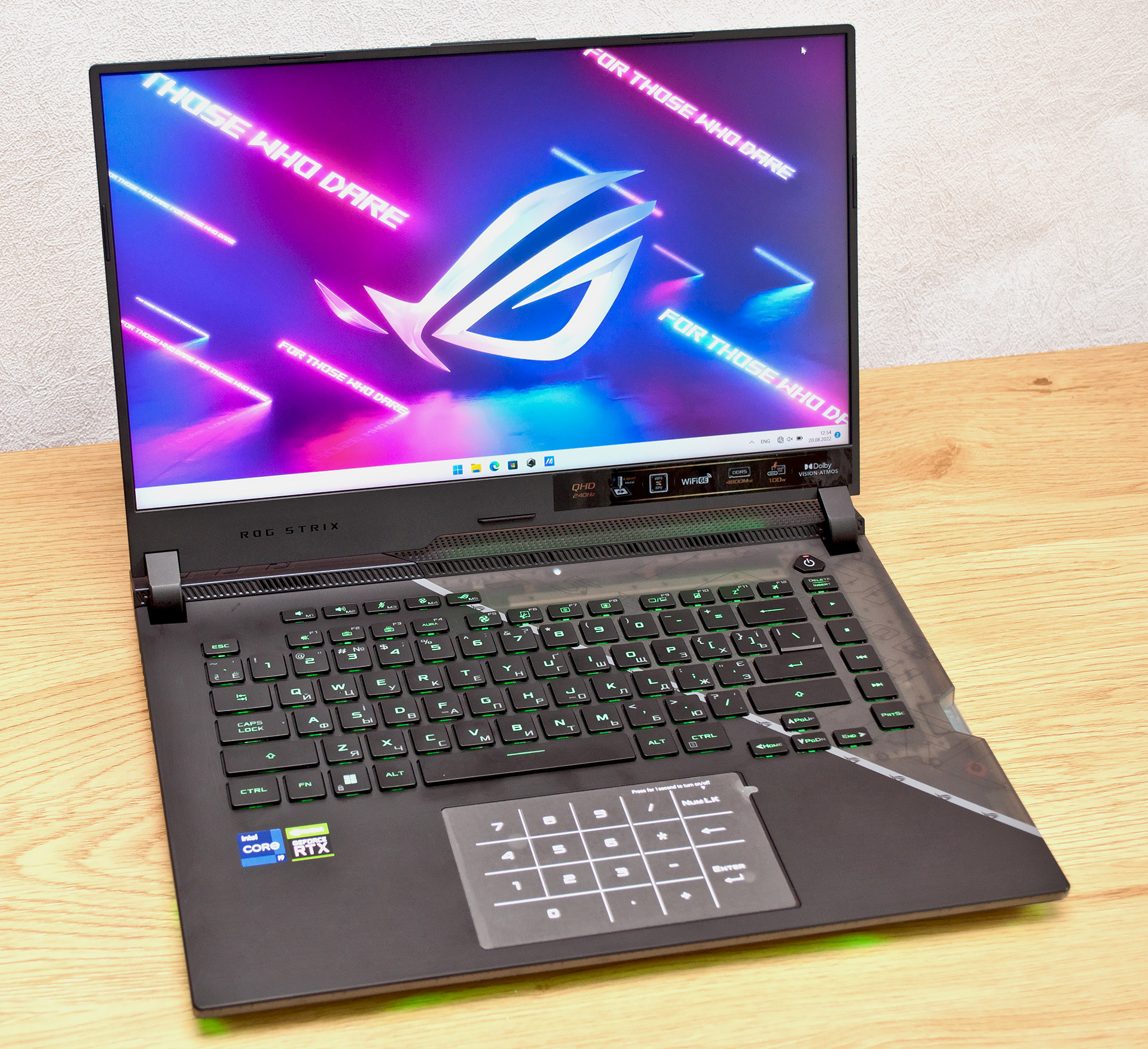

Для максимального раскрытия скоростного потенциала ASUS ROG Rapture GT-AX6000 EVA Edition был собран тестовый стенд, основой которого стал мощный игровой ноутбук ASUS ROG Strix SCAR 15, оснащенный самым современным CPU Intel Core i9-12900H, 32 ГБ ОЗУ DDR5 и видеокартой GeForce RTX 3070 Ti.

Но выбор в пользу этого лэптопа был сделан, в первую очередь, из-за наличия у него интерфейса 2.5G Ethernet и беспроводного адаптера Intel AX210 стандарта Wi-Fi 6 с максимальной скоростью передачи данных 2402 Мбит/с. В отдельных тестах дополнительно был использован ноутбук HP Pavilion Gaming 15, на базе процессора AMD Ryzen 5 5600H и 32 ГБ ОЗУ DDR4, оснащенный портом Gigabit Ethernet и Wi-Fi адаптером Intel AX200. Оба компьютера работали под управлением операционных систем Microsoft Windows 11 с установленными драйверами беспроводных сетей Intel Wireless версии 22.150.0, а беспроводной маршрутизатор работал с прошивкой 3.0.0.4.386.49273 от 07.06.202 В качестве измерительного инструмента была применена программа iperf3, позволяющая оценивать пропускную способность сетевых каналов, имеющая массу настроек и удобный интерфейс в виде командной строки.

Учитывая длительный перерыв с нашего последнего обзора, было принято решение не сравнивать результаты новичка ни с одним из протестированных ранее устройств. Кроме того, в наборе тестовых сценариев произошли незначительные изменения. Во-первых, было принято решение отказаться от тестирования NAT, поскольку этот режим уже давно не является сложным для современных беспроводных маршрутизаторов. Во-вторых, в сценарии измерения производительности Wi-Fi был добавлен режим дуплексной передачи данных и уделено дополнительное внимание скорости обмена данными между беспроводными клиентами.

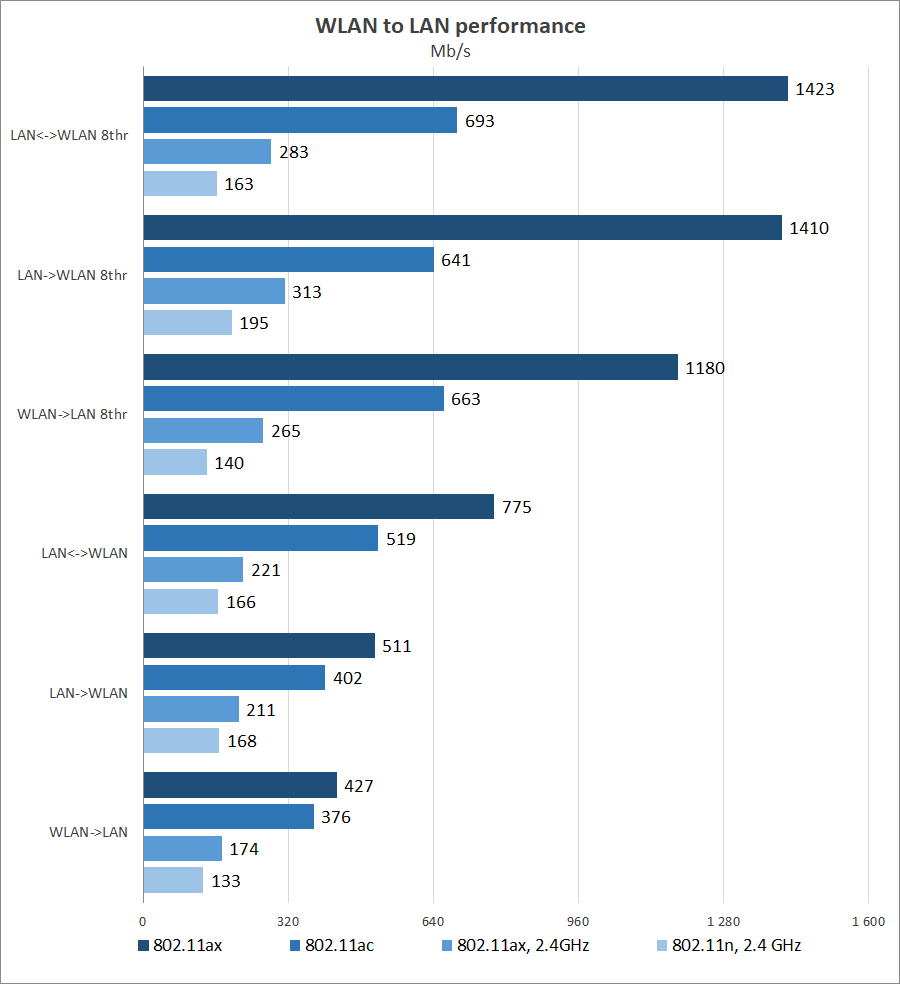

Следовательно, при прямой видимости на расстоянии около 5 метров между клиентом и беспроводным маршрутизатором и подключении ноутбука ASUS ROG Strix SCAR 15, игравшего роль сервера к интерфейсу 2.5G Ethernet, были получены следующие результаты.

Показатели скорости ROG Rapture GT-AX6000 EVA Edition для Wi-Fi 6 превышают 1400 Мбит/с для передачи данных в восемь потоков, для клиентов с поддержкой Wi-Fi 5 аналогичные результаты почти вдвое меньше, тогда как при передаче данных в один поток разница составляет ориентировочно 20% в пользу более новой технологии. На частоте 2,4 ГГц при использовании стандарта IEEE802.11ax можно рассчитывать на скорость передачи до 300 Мбит/с, тогда как переключение в режим 802.11n уменьшает пропускную способность до 130–160 Мбит/с, что обуславливается большим количеством помех в этом диапазоне.

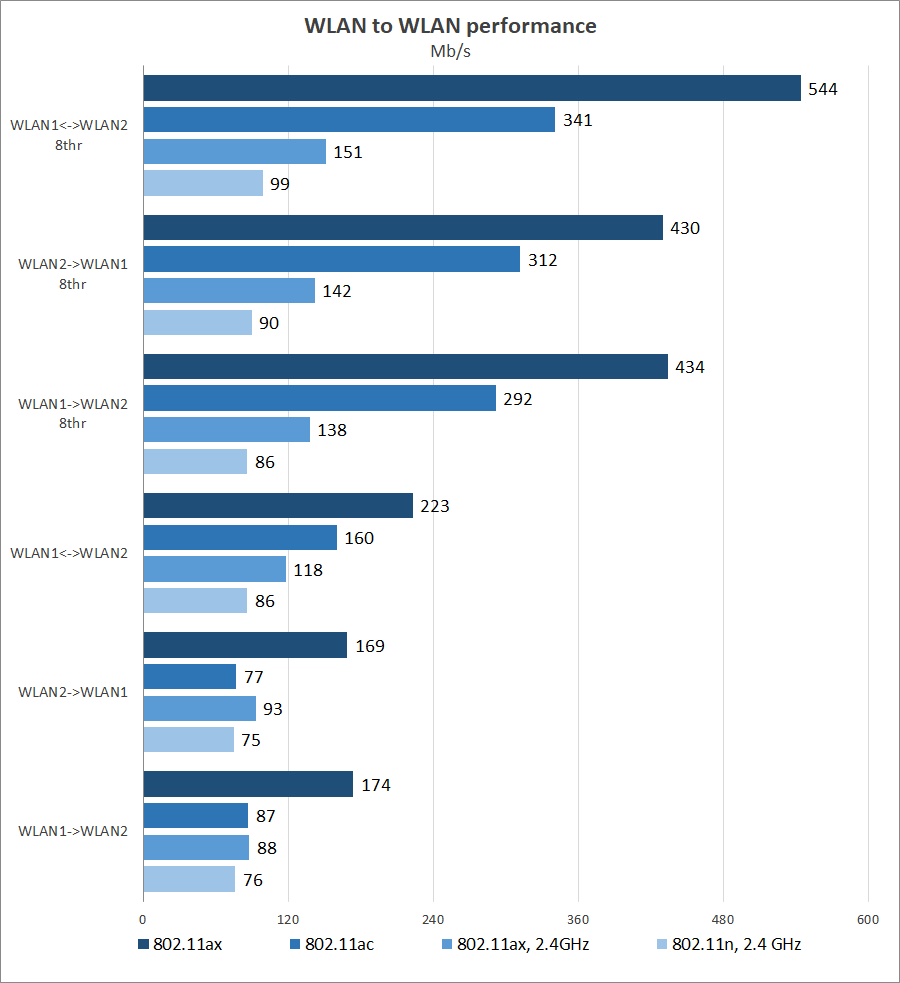

В случае одновременного подключения клиента и сервера к беспроводной сети при прямой видимости показатели производительности снизились в два-три раза в зависимости от технологии передачи данных. Более всего пострадала скорость однопоточной передачи, а для режима Wi-Fi 6 на частоте 5 ГГц заметна эффективная работа OFDMA, обеспечивающая пропускную способность на уровне 430–540 Мбит/с.

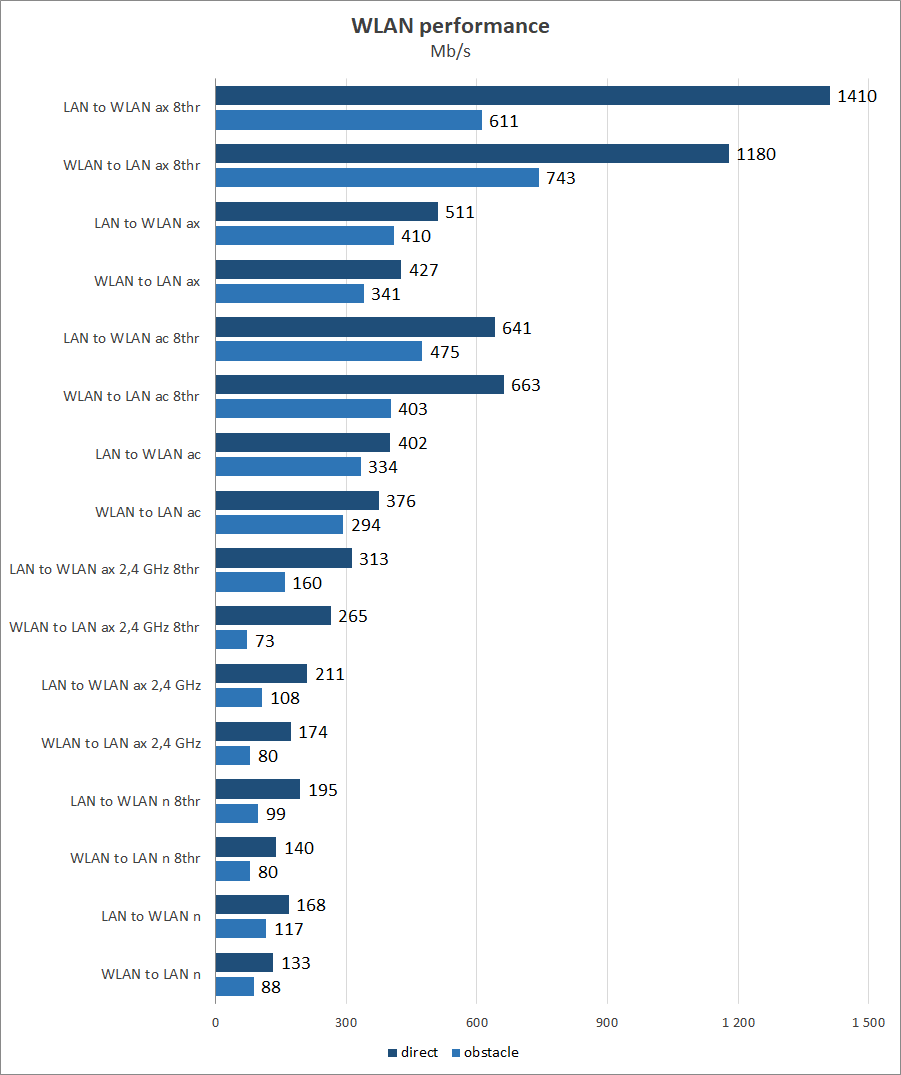

Интересны результаты быстродействия беспроводных сетей при увеличении расстояния между клиентом и точкой доступа до 10 метров и появлении на пути распространения радиоволн помех в виде железобетонных стен. В этом случае уменьшение показателей на частоте 5 ГГц составляет 26% и 33% для Wi-Fi 5 и Wi-Fi 6 соответственно, причем в последнем случае абсолютные показатели достигают 610–740 Мбит/с. В диапазоне 2,4 ГГц падение скорости достигает от 40% при применении стандарта 802.11n до 56% для 802.11ax, следовательно, эффективная работа на этой частоте возможна только при чистом радиоэфире, чего невозможно достичь в городских условиях.

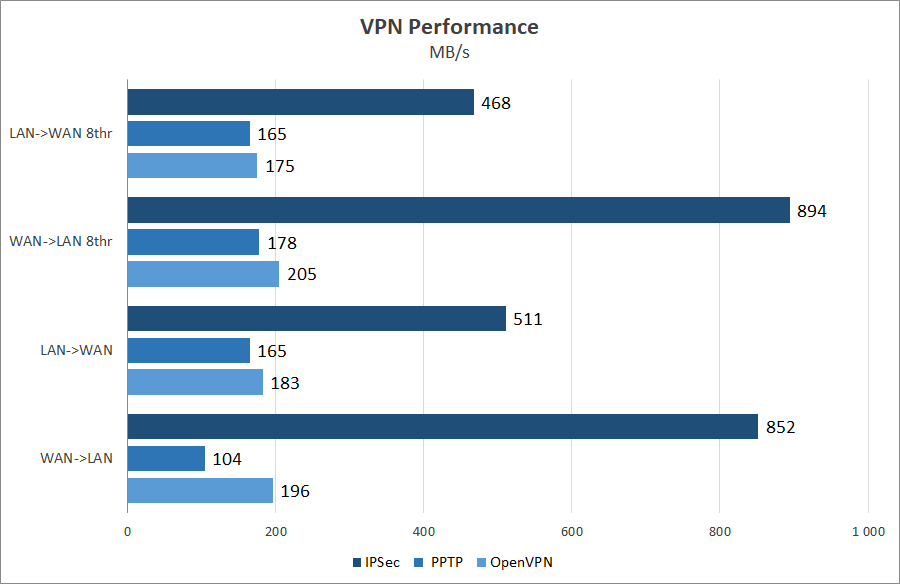

Что касается работы в качестве сервера VPN, то ASUS ROG Rapture GT-AX6000 EVA Edition неожиданно поразил, демонстрируя в режиме IPSec скорость более 800 Мбит/с в направлении из вне к локальной сети и около 500 Мбит/с в обратную сторону. При использовании протоколов OpenVPN и PPTP с шифрованием MMPE-128, средняя производительность достигает 150–200 Мбит/с, что можно считать вполне приемлемыми показателями для домашних сценариев использования.

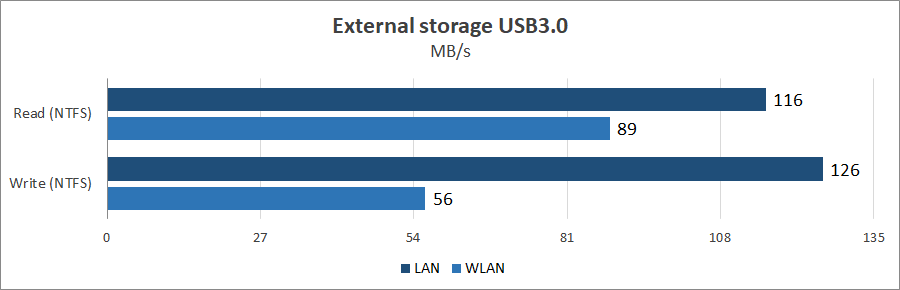

В заключение поделимся результатами работы беспроводного маршрутизатора в качестве сетевого хранилища. Для этого к порту USB 3.2 был подключен внешний накопитель HyperX Savage Exo 480GB, отформатированный в файловую систему NTFS. При подключении клиентского ПК к сетевому порту 2.5G Ethernet скорость записи и чтения составила 116 МБ/с и 126 МБ/с, тогда как переход на Wi-Fi 6 снизил показатели до 89 МБ/мс и 56 МБ/с соответственно.

Выводы

Тестирование ASUS ROG Rapture GT-AX6000 EVA Edition подтвердило его флагманский статус, хотя особых сомнений в этом и не было. Устройство отличается исключительно мощным железом и совершенным дизайном, а версия EVA Edition дополнительно может похвастаться оригинальным оформлением в стиле аниме Evangelion. Отдельно следует отметить наличие у новинки двух портов 2.5G Ethernet, которые уже становятся стандартом для мощных игровых моделей лэптопов и персональных ПК, а также исключительные результаты быстродействия с использованием IPSec VPN, которые обусловлены не только обновленной SoC Broadcom BCM4912, но и усовершенствованным программным обеспечением. Последнее радует разнообразием полезных функций и исключительной стабильностью. Итак, довольными останутся все: геймеры оценят целый ряд дополнительных возможностей по ускорению трафика от игровых устройств, а требовательным пользователям понравятся развитые средства по киберзащите и интересные инструменты по работе с беспроводными сетями. Что касается цены, то на момент тестирования в розничных сетях Украины ASUS ROG Rapture GT-AX6000 EVA Edition можно было приобрести за 18 509 грн, тогда как «обычная» версия стоила 16 659 грн. Сумма достаточно большая, но за это покупатели получат флагманский продукт с гарантией 36 месяцев и запасом мощности на несколько лет.
