Вольтмод Radeon HD 3870X2

Как известно, изначально разгон Radeon HD 3870X2 был сопряжен с некоторыми ограничениями вследствие некорректной работы BIOS, если быть точным – системы автоподстройки частоты, делитель которой не изменялся при частоте ядра выше 862 МГц. Утверждалось, что обновление BIOS решало эту проблему, а также то, что последующие серийные партии видеокарт были лишены этой неприятной особенности, однако ясности в отношении злополучных «860» пока до сих пор нет. К тому же BIOS адаптера не позволяет управлять напряжением ядра из операционной системы. Но если софт не может – сможет паяльник, заявляют сотрудники nordichardware. Все что нужно – переменные резисторы, паяльная станция и инструкция от Shamino… или почти все.

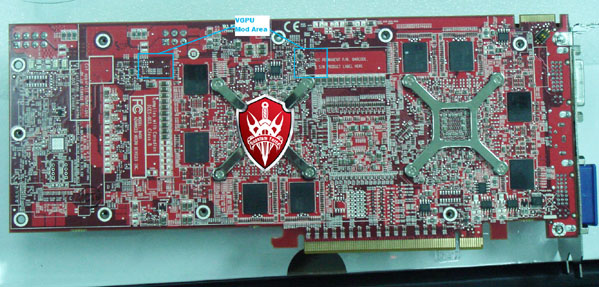

Показания напряжения снимаются в точках, указанных ниже. Штатное напряжение VGPU1 составляет 1.33 вольт, в то время как в точке VGPU2 для второго ядра это значение имеет величину в 1.02 вольта (до тех пор, пока не будет запущено какое-либо 3D приложение). Напряжение памяти составляет 1.96 вольт.

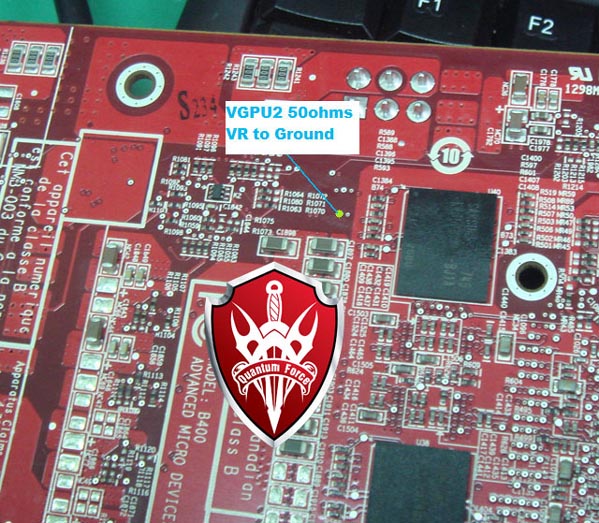

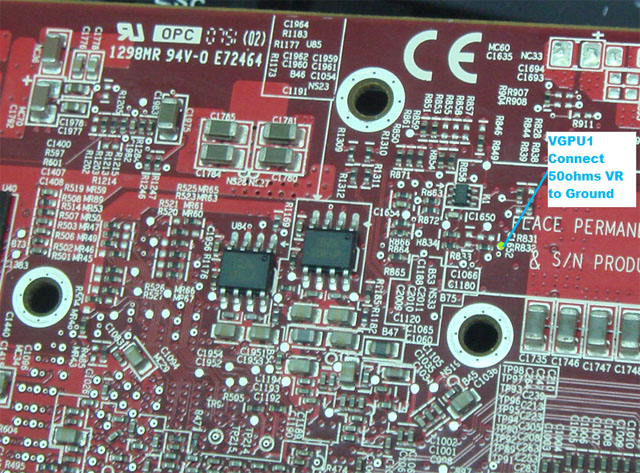

Далее, указаны места установки переменных резисторов 50 Ом для каждого ядра.

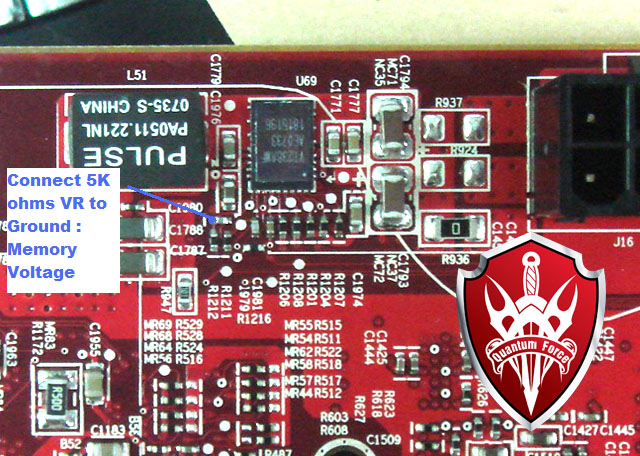

Вольтмод памяти осуществляется со стороны кулера, в области рядом с разъемом PCIe питания, как указано ниже. Переменный резистор – 5 кОм.



Все резисторы изначально устанавливаются на максимальное сопротивление, второй контакт - на «землю». Надежность двухфазного питания с цифровой широтно-импульсной модуляцией для каждого ядра пока еще не исследована, отмечает автор, потому будьте особо осторожны.

Удачного разгона.
