Напомним, что видеокарты основанные на новом поколении чипов калифорнийской компании, известным под названием GT200, будут носить имена GTX 280 и GTX 260. Ранее мы демонстрировали фотографии кулера, который будет использоваться на подобных картах, а вот теперь черед показать себя пришел и для самой видеокарты - в Интернет просочились первые фотографии чипа GT200 и основанного на нем видеоускорителя.

Чип NVIDIA GT200

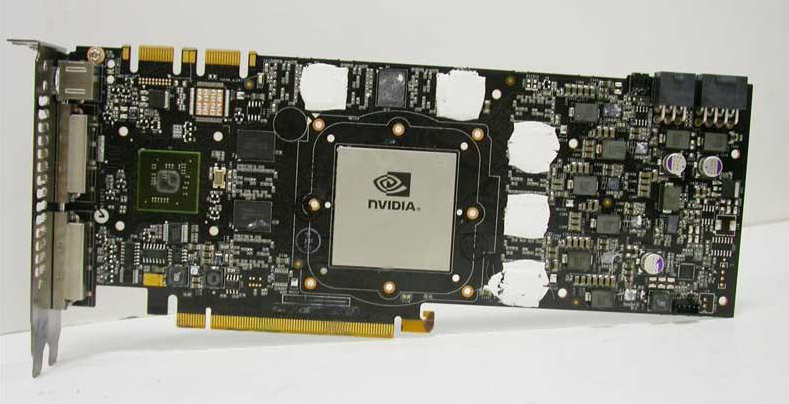

Видеокарта NVIDIA Geforce GTX 280

Видеокарта NVIDIA Geforce GTX 280

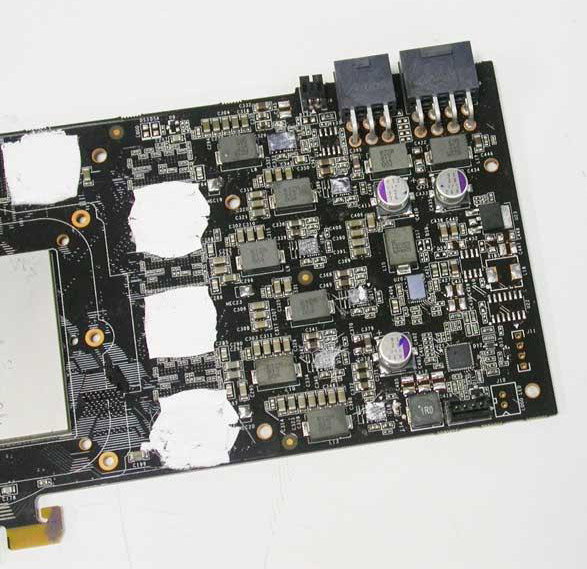

Как вы можете видеть, на лицевой стороне распаяны восемь микросхем памяти (некоторые скрываются под термопрокладками), кроме них, еще восемь находятся на обратной стороне платы. На карте присутствуют два разъема для подключения дополнительного питания - 8-ми и 6-контактный, распаян чип NVIO, также присутствую 2 SLI-коннектора, позволяющие организовать 3-way SLI. Размеры карты характеры для любого другого продукта топ-класса. Также можно обратить внимание на то, что при уставноке карта займет и соседний слот. Как стало известно, питание GPU будет 4-фазным, а памяти - 2-фазным.

По данным некоторых источников, GPU для карт GeForce GTX 260/280 будет производиться по нормам 65-нм техпроцесса компанией TSMC.


Источники:
NordocHardware
PCPOP
