На днях NVIDIA Corporation официально представила бюджетные чипсеты со встроенной графикой GeForce 9300 и GeForce 9400. Речь идет об одночиповых изделиях для материнских плат Intel LGA775.

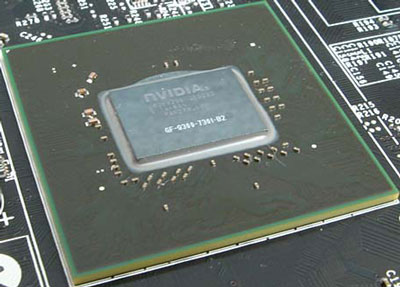

GeForce 9300 чипсет

Наборы логики с интегрированным IGP никогда не выделялись выдающейся производительностью или рекордным оверклокерским потенциалом. С другой стороны, мы имеем скромную цену, поддержку разнообразных видеовыходов и компактные размеры соответствующих плат. Чем не повод для покупки?

Существенных различий между микросхемами GeForce 9300 и GeForce 9400 нет, за исключением тактовых частот графического ядра и потоковых процессоров:
  • GeForce 9300 – 65 нм, 16 шейдерных блоков, 450/1200 MHz (GPU/SP);
  • GeForce 9400 – 65 нм, 16 шейдерных блоков, 580/1400 MHz (GPU/SP).

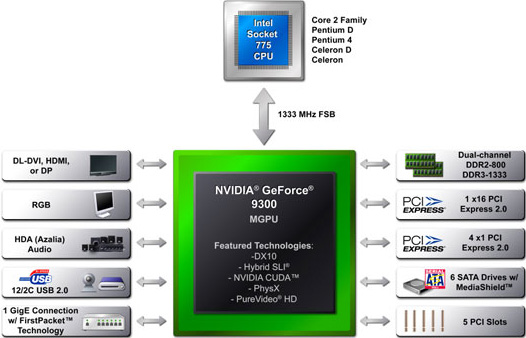

Принципиальная схема устройства новых чипсетов NVIDIA выглядит следующим образом:

GeForce 9300 чипсет схема устройства

Как видим, набор характеристик вполне актуален. Управляющие микросхемы GeForce 9300/9400 предлагают поддержку:
  • Центральных процессоров Intel с частотой системной шины 800/1066/1333 MHz;
  • Двухканальной памяти DDR2-800 или DDR3-1333;
  • Одного слота для видеокарт PCI-Express 2.0 x16;
  • Видеовыходов D-Sub, DVI, HDMI и DisplayPort;
  • Разъемов PCI (5 шт.) и PCI-E x1 (4 шт.);
  • Накопителей и приводов SATA II количеством до 6 устройств;
  • 7.1-канального звука;
  • 12 портов USB;
  • Гигабитного сетевого контроллера.
В заключение, отметим высокие показатели интегрированного видеоадаптера, родственного дискретному ускорителю NVIDIA GeForce 9400 GT. Тесты производительности чипов GeForce 9300/9400 в играх и в работе с HD-видео были опубликованы накануне:

Hexus
HotHardware
Tech Report
Tom’s Hardware
