Radeon HD 4890: изменения в компоновке PCB и системы охлаждения

Наши довольно пессимистичные прогнозы о полной конструктивной идентичности Radeon HD 4870 и Radeon HD 4890 не оправдались. Благодаря немецкому сайту PCGH у нас появился шанс «исправиться» еще до официального анонса RV790, которым мы, собственно, сейчас и воспользуемся.

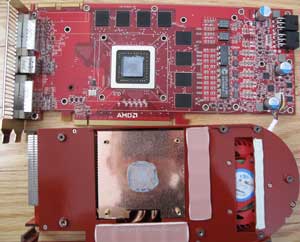

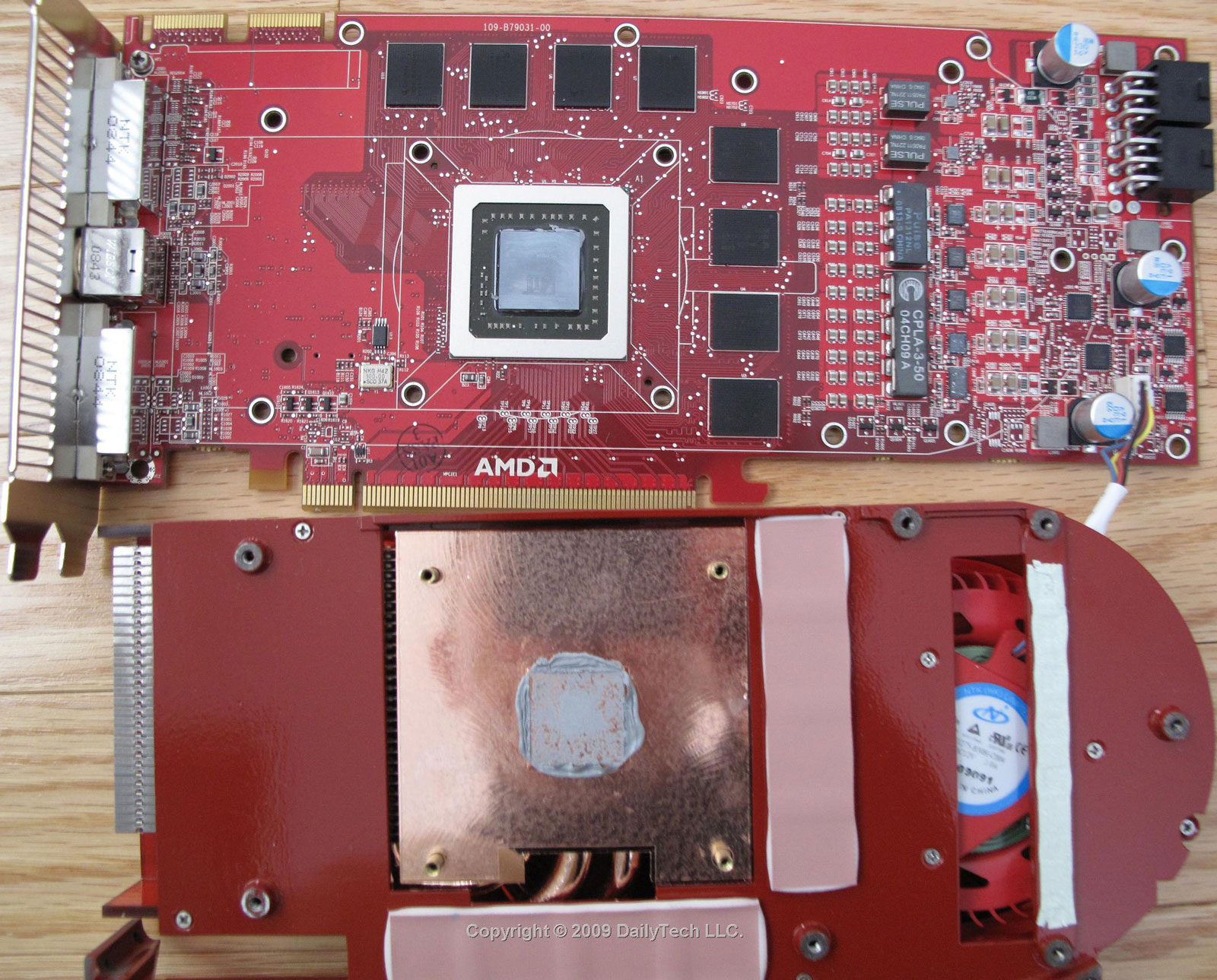

Подсистема питания видеокарты Radeon HD 4890 организована по схеме 5+2 фазы, что на 2 канала питания больше, чем у HD 4870. Кроме того, приснопамятный блок катушек индуктивности VITEC 59PR9853 заменен сочетанием CPLA-3-50 и Pulse PA1312NL. Вероятно, это решение положительно скажется на температурных показателях соседних микросхем и тыльной стороны PCB.



Также в AMD-ATI позаботились и о смягчении тепловой нагрузки на графический процессор – из основания кулера теперь выходят три тепловые трубки (на одну больше, чем у референсного охладителя HD 4870).


Впрочем, даже с эталонными СО могут происходить «чудесные» метаморфозы, как-то замена медного основания алюминиевым. Поэтому перед покупкой определенной модели Radeon HD 4890 стоит поискать в Сети ее фотографии в разобранном виде.
