Краткий обзор материнской платы Biostar TH55XE (LGA1156)

Маркетинговая стратегия Biostar всегда была нацелена на выпуск недорогих, но качественных материнских плат при минимуме затрат на рекламу. Из-за такого подхода тайваньский вендор до сих пор не может составить конкуренцию лидерам рынка ASUS, Gigabyte и MSI, имена которых звучат в СМИ на порядок чаще.

Немного скрасить жизнь Biostar решил известный обозреватель windwithme, подготовив подробный обзор платы Biostar TH55XE для англоязычного ресурса Overclockers.com. Продукт TH55XE на чипсете H55 ориентирован на экономных пользователей, которые заинтересованы в умеренном, «неэкстремальном» разгоне процессора Core i3/i5 LGA1156. Стоимость новинки в Европе стартует от €82,90, а на ее характеристиках мы подробно останавливались в одной из наших предыдущих публикаций.

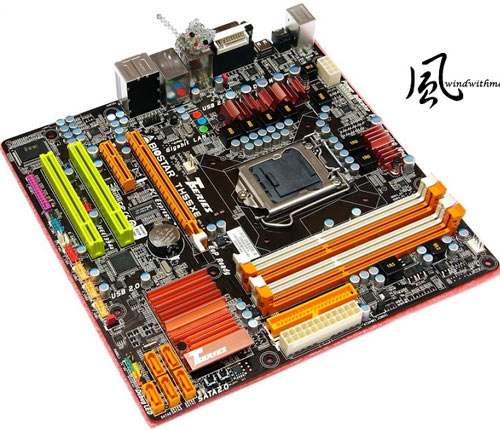

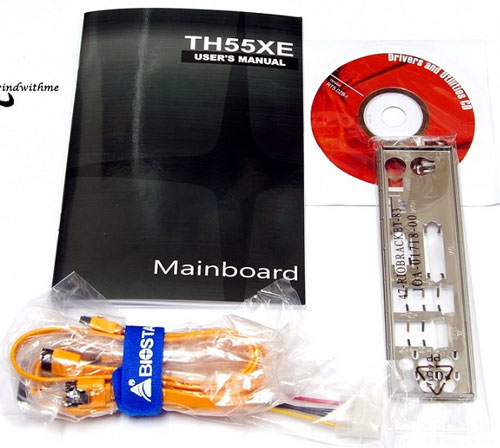

Biostar TH55XE является представителем нового веяния в производстве системных плат – предложить пользователям максимум возможностей (в т.ч. разгонных) на небольшом фрагменте текстолита. Изделие сочетает компактный форм фактор microATX и неплохой функционал. Правда, комплект поставки довольно беден: помимо «материнки», в коробке находятся руководство пользователя, пара интерфейсных кабелей SATA, переходник с MOLEX на SATA Power, диск с драйверами и металлическая заглушка для I/O-панели.

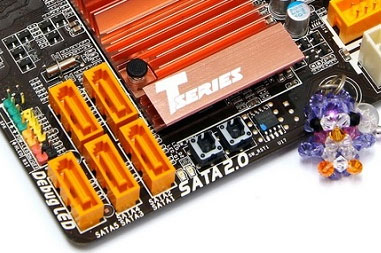

Если присмотреться к правому нижнему углу платы, то можно обнаружить кнопки Power и Reset.

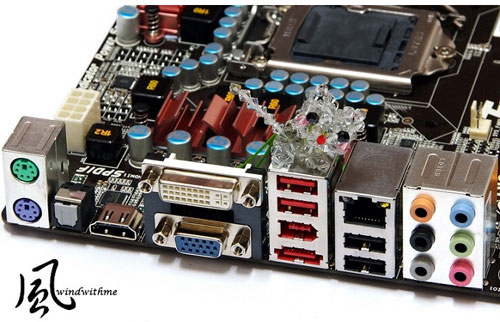

Подсистема питания CPU организована по схеме 4+2+1 фаза для вычислительных ядер, контроллера памяти и встроенного видеочипа Intel HD Graphics соответственно; на задней панели имеются разъемы PS/2 (x2), оптический S/PDIF, HDMI, DVI-D, D-Sub, USB 2.0 (x4), IEEE 1394a, eSATA и шесть Mini-Jack (аудиокодек ALC888).


Напряжения в BIOS регулируются в довольно широком диапазоне:

• CPU Vcore -0,08 – +1,260 В;
• CPU VTT Voltage 1,15 – 2,08 В;
• CPU PLL Voltage 1,80 – 2,73 В;
• DRAM Voltage 1,30 – 2,545 В;
• PCH PLL Voltage 1,10 – 2,03 В;
• PCH Voltage 1,10 – 1,25 В;
• IGD Voltage 1,18 – 1,78 В.

Для нужд интегрированной графики выделяется от 32 до 128 МБ системной памяти. Так или иначе, при частоте Bclk выше 175 МГц автор отмечает нестабильность IGP двухъядерника Core i5-661 и рекомендует использовать дискретный адаптер.

С тестированием Biostar TH55XE в синтетических и игровых бенчмарках мы предлагаем нашим читателям ознакомиться самостоятельно, сосредоточившись на разгонном потенциале платы. Так, для стабильного функционирования упомянутого выше процессора i5-661 на частоте 4,606 ГГц потребовалось поднятие напряжения с 1,15 до 1,30 В.

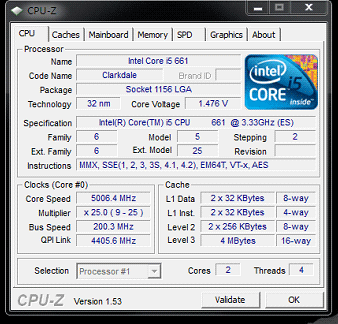

Тандему покорились и 5 ГГц на «воздухе» (Prolimatech Mega Shadow), но вольтаж в 1,48 В далек от безопасных значений для использования в режиме 24/7, в чем неоднократно убеждались зарубежные обозреватели.


Как видим, Biostar TH55XE не хватает звезд с неба, однако и брезговать ей не стоит. Слово за потребителем.
