В дополнение к нашему недавнему обзору свежего процессорного роадмапа AMD на 2010-2011 годы сегодня мы готовы поделиться некоторыми данными об архитектурном строении APU Fusion, полученными нашими коллегами из TechSpot на специальном мероприятии в рамках индустриальной конференции International Solid State Circuits Conference (ISSCC), проходящей в настоящее время в Сан-Франциско, Калифорния (США). Как вы помните, ожидаемые на рынке на протяжении следующего года первые гибридные процессоры Llano должны послужить основой для настольной платформы среднего сегмента под кодовым названием Lynx, однако основное «наступление» APU Fusion произойдёт в сегменте портативных платформ − высокопроизводительных/ультракомпактных Sabine и бюджетных Brazos.
Согласно последним данным, вычислительные ядра гибридных процессоров Llano являются производной от ядер процессоров поколения K10.5 (Athlon II/Phenom II): применение долгожданной архитектуры Bulldozer в гибридных процессорах среднего и бюджетного сегментов мы увидим лишь после выпуска продуктов на базе второго поколения APU Fusion. Представители компании AMD аргументируют данное решение значительным снижением рисков при интеграции вычислительного блока из «хорошо изученных ядер текущего поколения» взамен разрабатываемых в настоящий момент архитектурных юнитов Bulldozer.

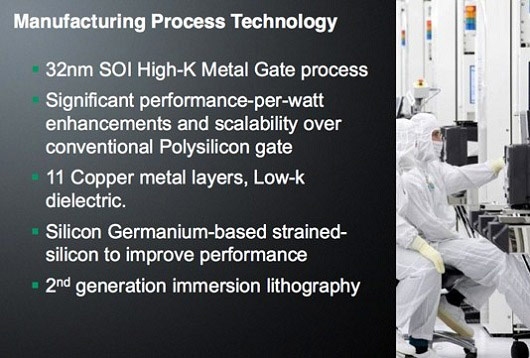

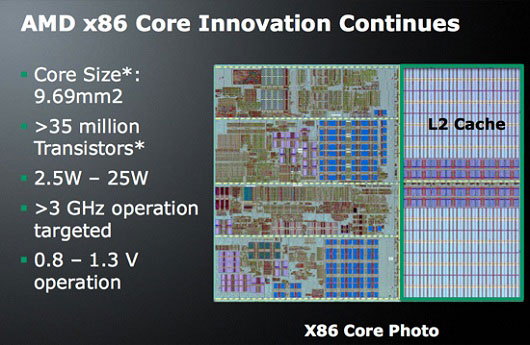

Благодаря прогрессивному 32-нм технологическому процессу производства кремниевых пластин с high-K диэлектриками с металлическим затвором, площадь одиночного вычислительного ядра с 35 млн транзисторов не будет превышать 9,69 мм², в то время как уровень TDP каждого ядра будет варьироваться в диапазоне 2,5-25 Вт. Сообщается, что вычислительные ядра процессоров Llano будут оснащены 512 КБ кэш-памяти первого уровня и 1 МБ кэш-памяти второго уровня, предположительная тактовая частота серийных экземпляров превысит 3 ГГц.
(+)

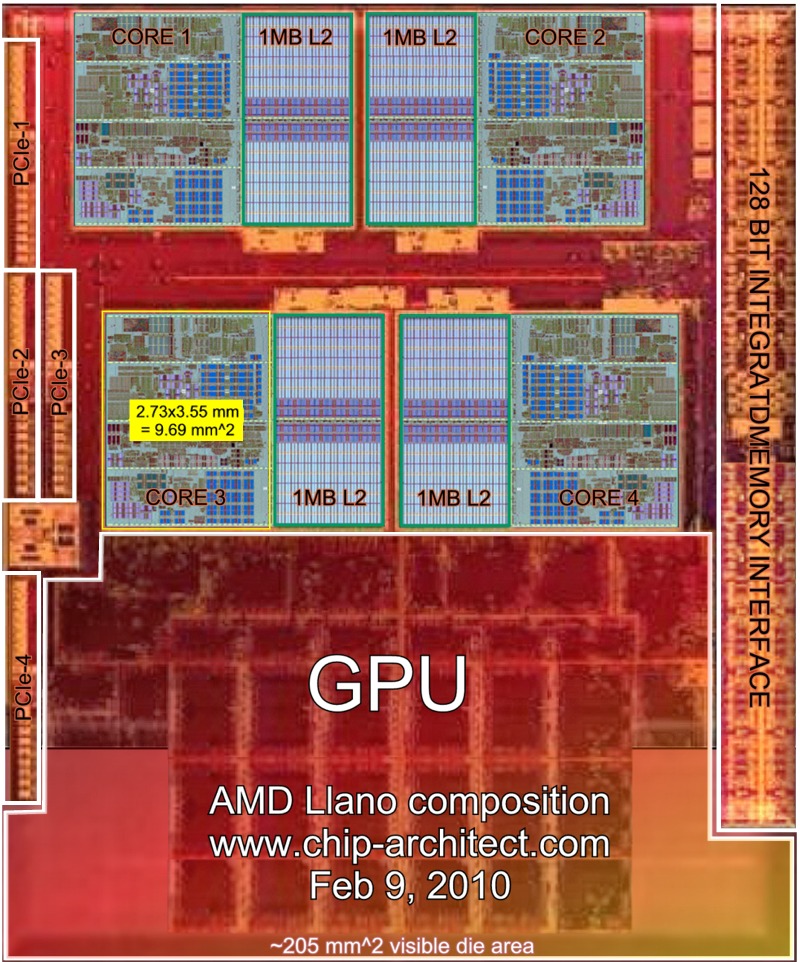

Являясь уникальным симбиозом 2/3/4 вычислительных ядер, DirectX11-совместимого графического чипа серии Radeon HD 5000 (площадь около 205 мм²) и двухканального контроллера памяти DDR3 на единой кремниевой подложке, первые гибридные APU Fusion будут выполнены в форм-факторе неназванного процессорного сокета нового типа. Сравнительно с современными процессорами Athlon II и Phenom II, новинки объединят в себе сразу несколько инновационных технологий для более эффективного управления энергопотреблением и производительностью внутренних блоков: речь идёт о специализированном цифровом модуле регулировки напряжения и измерения температуры Digital APM Module, технологии динамической активации/деактивации отдельных ядер Core Power Gating, а также о расширенной сетке ступенчатого снижения/увеличения тактовой частоты ядер в зависимости от текущего уровня загрузки ПК под названием Clock Grid. Следует заметить, что данные преимущества могут послужить необходимым толчком для существенного увеличения уровня покупательского спроса на грядущие мобильные платформы на базе APU Fusion − Sabine и Brazos.
По заявлениям уполномоченного представителя компании AMD Сэмюэла Нэффзиджера (Samuel Naffziger), процесс инженерного проектирования монолитного APU Fusion намного сложнее, чем разработка модульных 32-нм процессоров Westmere со встроенными 45-нм контроллером памяти и 45-нм видеоядром. Вполне очевидно, что для скорейшего завершения разработки дебютных гибридных процессоров AMD в данный момент задействованы внушительные инженерные ресурсы как процессорного, так и графического подразделений компании. Косвенным свидетельством подобной активизации AMD послужило «досрочное» объявление более точных сроков дебюта гибридных новинок: первые предсерийные экземпляры APU Fusion будут распространены уже в текущем полугодии, тогда как полномасштабное массовое производство настольных процессоров Llano намечено на начало следующего года.
