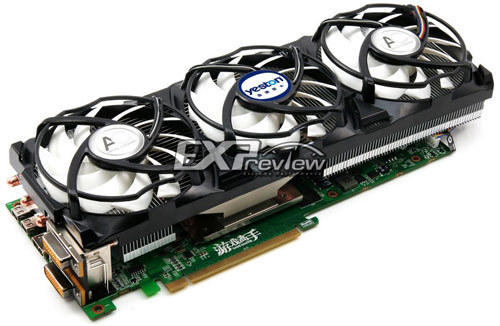

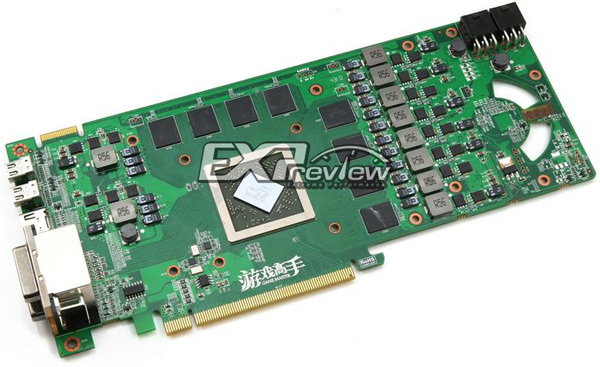

Во-первых, отметим, что пока это лишь инженерный образец, и некоторые компоненты припаяны вручную. Печатная плата имеет длину 25,7 см, которая больше стандартной HD 6850 на 4 см (21,7 см) и даже стоковой HD 6870 (24 см). Увеличенная длина положительно сказывается на разводке, но может вызвать неудобства, связанные с совместимостью компьютерных корпусов. В правой части платы можно видеть отверстия для захвата воздуха центробежным вентилятором системы охлаждения турбинного типа. Сейчас эта СО, оборудованная тремя тепловыми трубками, находится в стадии отладки. Белые участки тыльной стороны платы зарезервированы под конденсаторные развязки Proadlizer, которые предназначены для снижения уровня электрических помех в цепях питания GPU и обеспечения повышенной стабильности при разгоне.

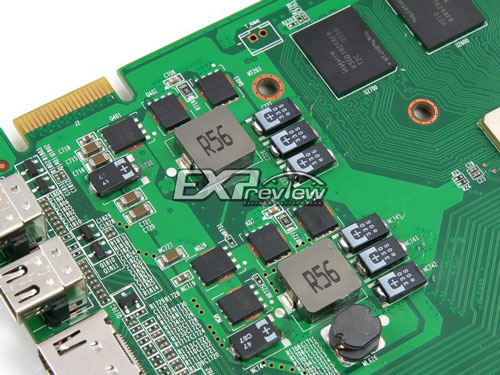

На плате применена система питания с количеством фаз 8+1+1, которая намного более совершенна, чем «4+1+1»-фазная схема стандартной HD 6850. Здесь используются твердотельные дроссели, полимерные конденсаторы и полевые транзисторы с оболочкой SO-8. На каждый канал питания приходится по 3 транзистора. Допустимый уровень максимального тока составляет 40 А.

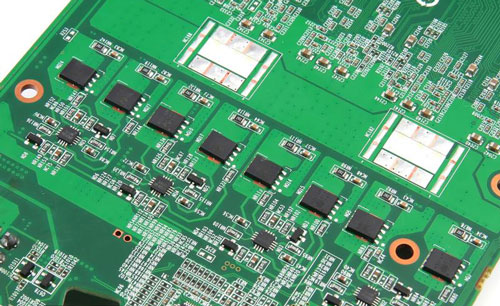

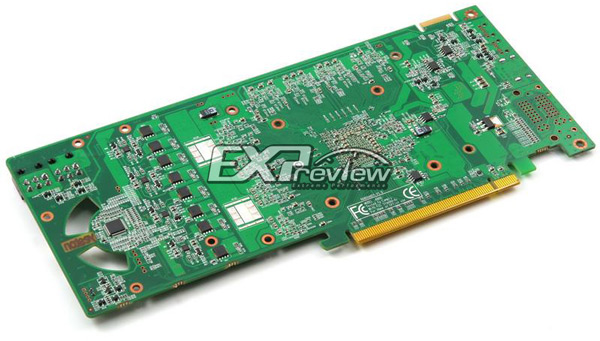

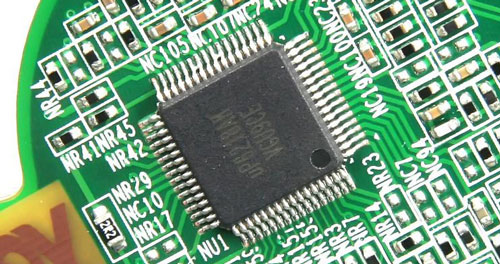

На тыльной стороне платы видны восемь MOSFET'ов, которые включают независимые внешние схемы управления Driver IC. Каждая Driver IC отвечает за две фазы питания, таким образом четыре схемы обеспечивают управление восемью фазами. Видеокарта также оснащена PWM-контроллером питания uPI uP6218.

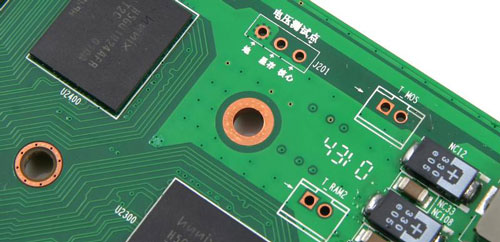

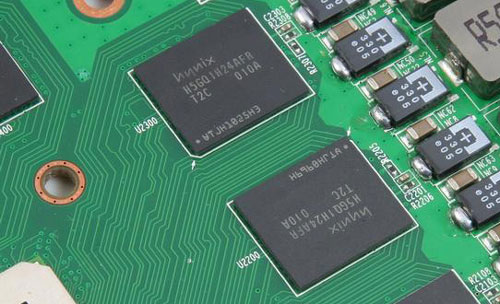

Объем набортной памяти формируют 0,4 нс чипы GDDR5 производства Hynix, которые теоретически могут работать на максимальной частоте 5 ГГц. У верхнего края платы разведены контактные отверстия для замера напряжений, что может пригодиться профессионалам от разгона. В левой части размещаются две фазы питания (память, I/O).

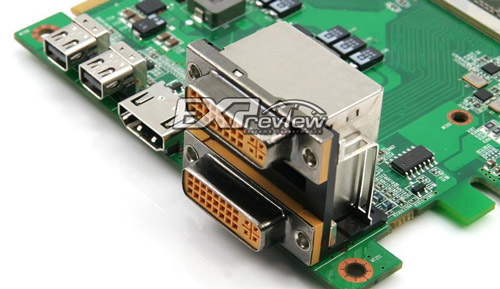

R6850 Game Master может похвастать двумя выходами мини-DisplayPort, одним HDMI и двумя выходами DVI.
Дизайн платы, как нам стало известно, уже готов, поэтому, после небольшой «косметической» доработки, её появление на рынке не заставит себя долго ждать. Видеокарта Yeston R6850 Game Master должна обладать достойной производительностью и впечатляющим разгонным потенциалом. Остается только пожелать истинным ценителям оригинальных решений не упустить возможность раскрыть весь потенциал новинки.
