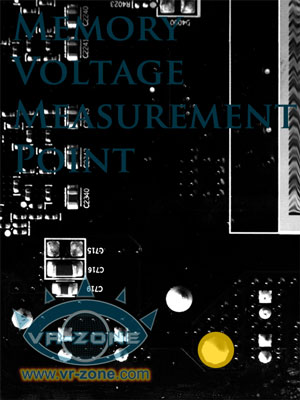

Шаг 1. Проводим замер напряжения микросхем памяти с выделенного желтым цветом контакта. Специалисты VR-Zone получили значение 1599 мВ (1,599 В).

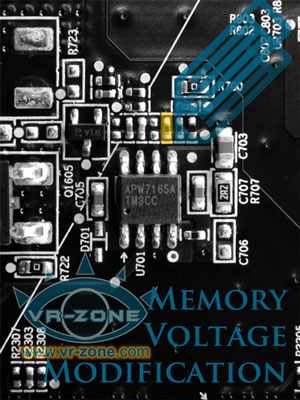

Шаг 2. Следует выключить ПК, вынуть видеокарту, снять референсную систему охлаждения, чтобы получить доступ к VRM. Находим чип, маркированный как «APW7165A TM3CC» и выделенный желтым резистор.
Шаг 3. Измеряем сопротивление данного резистора, которое должно быть около 5 кОм, и проводим по нему несколько раз остро заточенным карандашом. Экспериментаторам удалось таким путем снизить сопротивление до 4,4 кОм и тем самым повысить напряжение памяти с 1599 до 1814 мВ (+13,4%).
Шаг 4. Чтобы грифельная пыль не осыпалась со временем, следует наклеить сверху небольшую полоску скотча. Далее возвращаем кулер на его законное место, устанавливаем Radeon HD 6870 в системный блок и проверяем память на разгон.

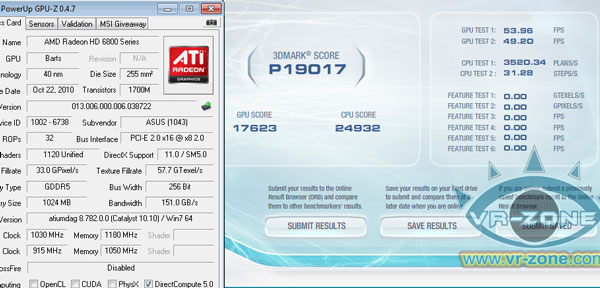

Сотрудники VR-Zone хвастаются, что таким вот нехитрым способом им удалось увеличить максимальный разгон чипов GDDR5 с 4560 до 4720 МГц. С подробностями проведенного опыта можно ознакомиться по ссылке.
