Летом ходили слухи о том, что AMD собирается выпустить большой чип по примеру Nvidia, однако, как видим, новый графический процессор лишь незначительно превышает физические размеры предшественника Cypress. Очевидно, что «видеообогреватель» на двух Cayman будет грозной боевой единицей, в то же время дуэт GF110 пока явно непригоден для серийного производства.

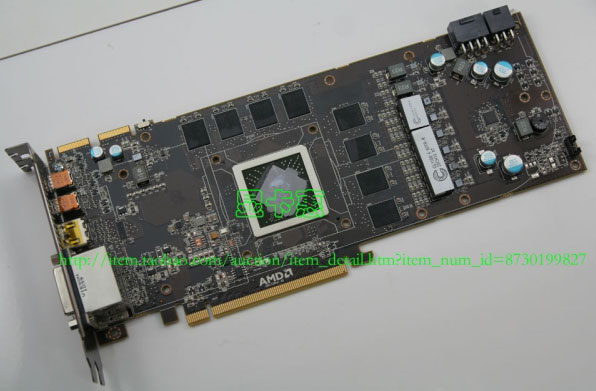

Инженеры AMD вновь обратились к цифровому преобразователю питания GPU (6 фаз). Это позволяет Radeon HD 69x0 функционировать на более высоких номинальных частотах, хотя и нагрев силовых микросхем при этом будет весьма существенным. Дополнительное питание подается по 8-контактному (150 Вт) и 6-контактному (75 Вт) разъемам PCI-E Power, два коннектора CrossFire указывают на возможность построения связок из 3-4 подобных видеокарт. Все восемь чипов памяти GDDR5 распаяны на лицевой стороне платы и сообщаются с GPU по 256-битной шине. Снимки задней панели Radeon HD 6970 мы приводили вчера.

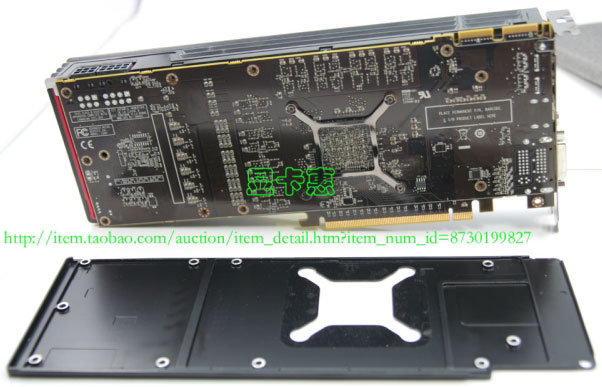

Усилительная пластина (бэкплейт) выполняет свои прямые функции, ведь охлаждать на тыльной поверхности PCB толком-то и нечего.
Подобнее о «Каймановых островах» мы расскажем завтра.
