Несмотря на отсутствие электрических компонентов, GPU, чипов памяти и прочих микросхем, схемотехнический дизайн Yeston HD 6970 легко определить уже сейчас. Карта поддерживает конфигурации CrossFire, питается от двух 8-штырьковых разъемов PCI-E Power, имеет на борту посадочные места для восьми микросхем памяти GDDR5 общим объемом 2 ГБ и, естественно, графического процессора Cayman (XT).

Набор видеовыходов стандартен: в порядке сверху вниз расположены два Mini-DisplayPort, HDMI и два DVI.

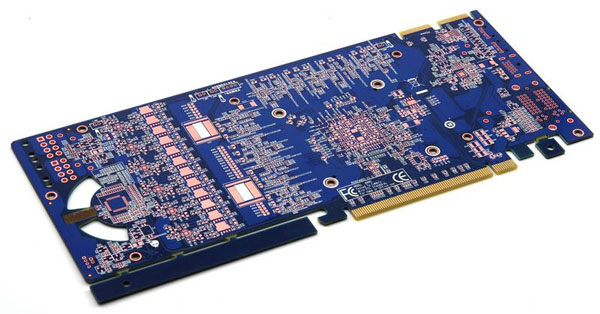

С тыльной стороны видны две площадки для полимерных конденсаторов, способствующих обеспечению качественного и стабильного питания графического ядра. Прорези в текстолите указывают на то, что инженеры Yeston не исключают использование кулера турбинного типа, но более вероятным нам кажется применение громоздкой СО с несколькими теплотрубками и вентиляторами.
Больше фотографий вы найдете по ссылке.
