Месяц назад мы уже знакомили читателей с материнской платой Gigabyte GA-E350N-USB3 форм-фактора Mini-ITX, выполненной в соответствии с концепцией Brazos. Сегодня тайваньский вендор представил окончательный дизайн, который будет характерен для серийных образцов GA-E350N-USB3. В глаза бросается видоизмененная система охлаждения, на этот раз общая для APU E-350 (Zacate) и чипсета Hudson-M1.

материнская плата Gigabyte GA-E350N-USB3

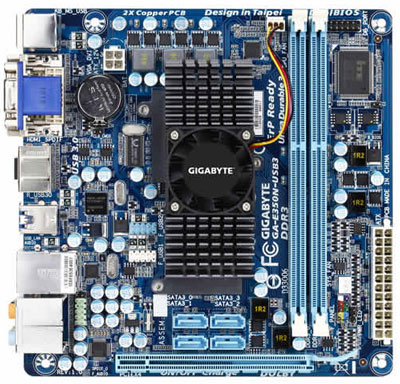

Процессор с двумя x86-ядрами Bobcat, встроенной графикой Radeon HD 6310 и контроллером DDR3 закреплен на печатной плате методом BGA-пайки (т.н. сокет AMD BGA FT1). Справа от него находятся два слота DIMM DDR3-1066/1333, ниже – чипсет/южный мост Hudson, поддерживающий стандарт SATA 6 Гбит/с, и единичный разъем PCI Express 2.0 x16, который функционирует на скорости x4. Новинка допускает подключение до четырех SATA-накопителей. Подсистема питания ЦП насчитывает всего три фазы, чего вполне достаточно для стабильного энергоснабжения 18-ваттного AMD E-350.

материнская плата Gigabyte GA-E350N-USB3

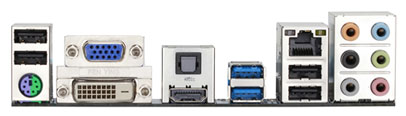

Задняя панель укомплектована гибридным PS/2, видеовыходами HDMI, DVI-D и D-Sub, двумя портами USB 3.0 (контроллер Renesas D720200) и четырьмя USB 2.0, оптическим S/PDIF, разъемом гигабитной сети RJ-45 (контроллер Realtek 8111E) и шестью Mini-Jack (аудиокодек Realtek ALC892).

Стоимость Gigabyte GA-E350N-USB3 по-прежнему неизвестна.


Источник:
Gigabyte
