Производители материнских плат привезли на CES 2012 достаточное количество новинок, чтобы оценить, какие преимущества имеют решения на базе наборов системной логики Intel 7-й серии относительно предшественников. В основном это, конечно, увеличение числа портов USB 3.0, поддержка интерфейса PCI Express третьего поколения и практически полный отказ от слотов расширения PCI в пользу PCI-E x1.

Тайваньская компания Biostar, традиционно ориентированная на экономных покупателей, решила сохранить в модели TZ77XE4 «дух старины», оборудовав флагманскую плату для Ivy Bridge парой разъемов PCI, коннектором COM и видеовыходом D-Sub наряду с цифровыми DVI, HDMI и DisplayPort.

Материнская плата Biostar TZ77XE4

В остальном перед нами вполне солидный продукт с 13-канальной подсистемой питания ЦП, тремя слотами PCI Express x16 с поддержкой SLI и CrossFire (x8+x8+x0), четырьмя SATA 6 Гбит/с и аналогичным количеством USB 3.0 (2 на задней панели).

Функционал Biostar TZ77XE3 чуть скромнее: отсутствуют DisplayPort, два из четырех портов SATA 3, а процессорное гнездо LGA1155 запитано по схеме 6+2. Расстояние между разъемами PCI-E x16 обеспечивает возможность установки двух «трепалубных» видеокарт AMD или Nvidia.

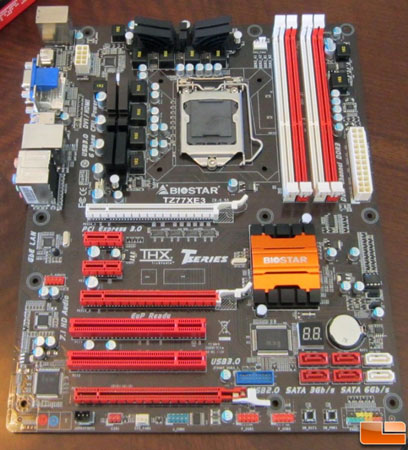

Материнская плата Biostar TZ77XE3

Micro-ATX плата Biostar TZ77MXE обходится без слотов PCI и PCI-E x16@x4 и радиаторов VRM, хотя в целом похожа на TZ77XE3.

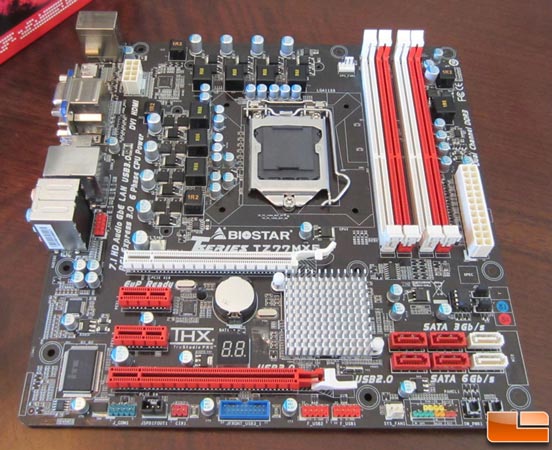

Материнская плата Biostar TZ77MXE

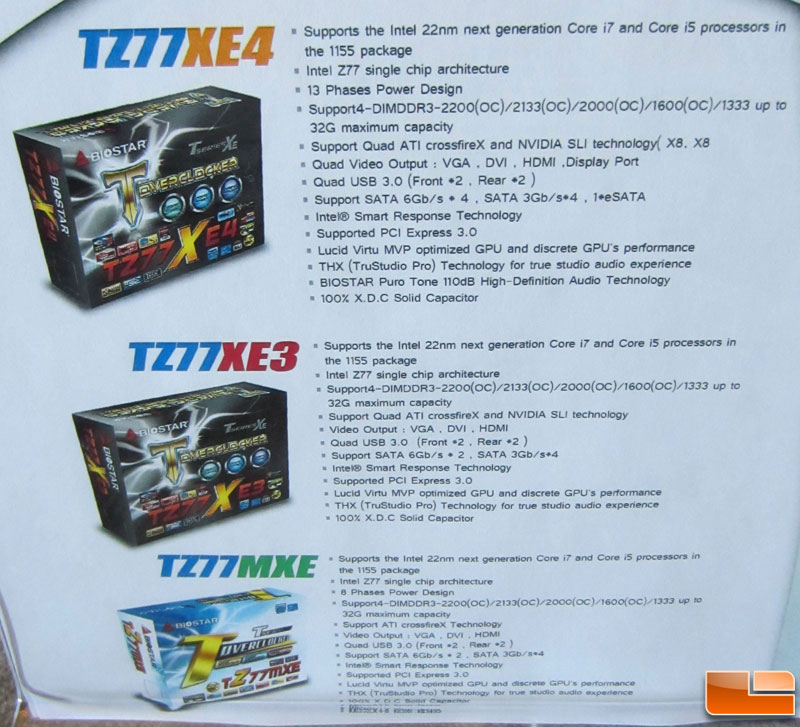

Подробные спецификации моделей Biostar Z77 приведены ниже:

Biostar Z77 характеристики
(+)
