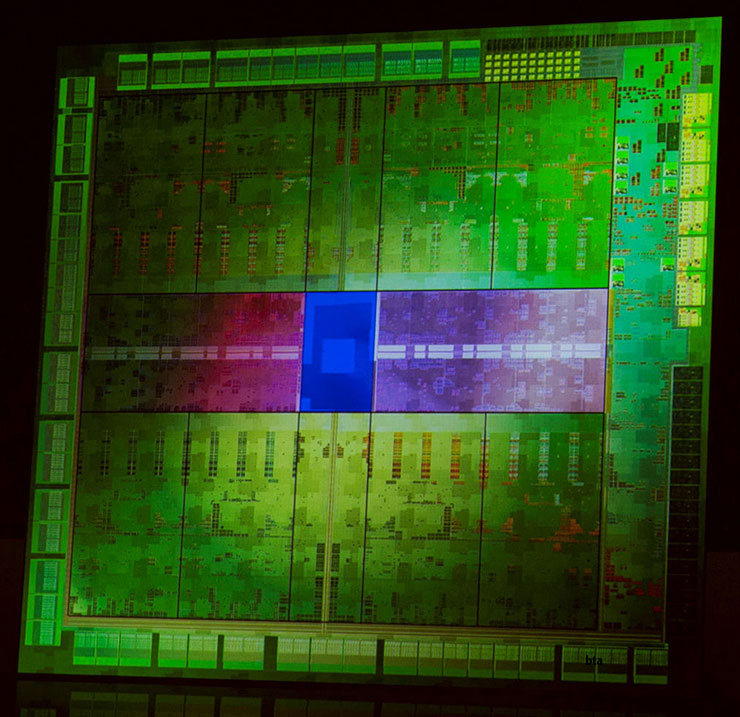

Многочисленные сообщения о характеристиках видеокарты GeForce GTX 680 (GK104) содержат упоминание о 1536 потоковых процессорах, что означает трехкратный прирост этих блоков относительно топового Fermi GF110. Попробуем разобраться в архитектуре данного чипа на основе фотографий с официального мероприятия Nvidia в Китае. Напомним, что графическое ядро GK104 площадью 294 кв. мм изготавливается силами подрядчика TSMC по 28-нм техпроцессу.

(+)

GK104

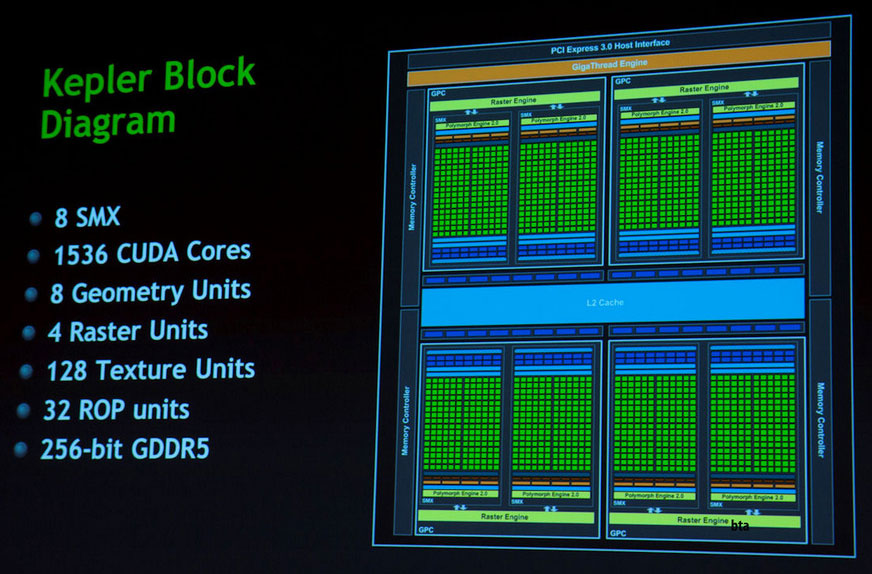

За коммуникацию между интерфейсом подключения PCI Express 3.0 x16 и GPU отвечает так называемый GigaThread Engine. Чип GK104 состоит из четырех кластеров (GPC), каждый из которых включает общий для двух потоковых мультипроцессоров движок растеризации (raster engine).

GK104

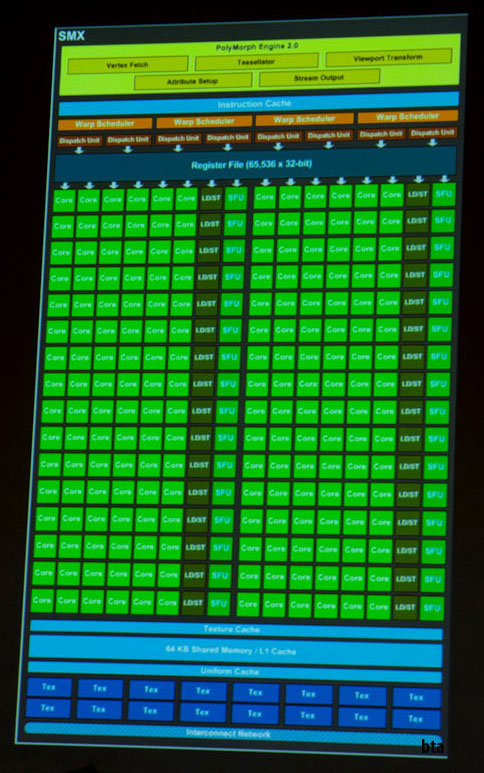

Структура мультипроцессора (SMX) существенно переработана — он состоит из next-gen движка PolyMorph 2.0, кэша инструкций 1-го уровня, 192 ядер CUDA и кэша 1-го уровня различного назначения. Четыре кластера с двумя SMX, которые оперируют 192 шейдерами, в сумме дают 1536 потоковых процессоров (ядер CUDA). Кроме того, имеются 32 блока растеризации, 8 блоков геометрии (с блоком тесселяции) и некоторый объем кэш-памяти второго уровня. Четыре 64-битных контроллера памяти образуют 256-битную шину.

GK104
