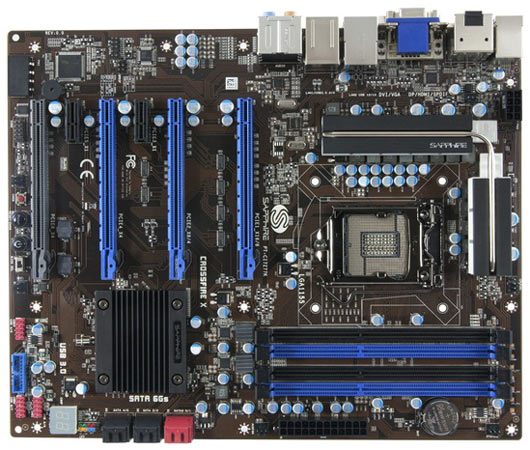

На PCB размером 305x244 мм (форм-фактор ATX) расположились CPU-разъем LGA1155, запитанный по схеме «8+4» фазы, четыре слота для оперативной памяти DDR3-800/.../1600+ МГц, три разъема PCI Express 3.0 x16 (x8+x4+x4) для видеокарт и единичный PCI-E 2.0 x4 (серого цвета). Порты Serial ATA 6 Гбит/с (2) и Serial ATA 3 Гбит/с (4) реализованы при помощи встроенного в чипсет Intel Z77 контроллера. Поддерживаются массивы RAID уровней 0, 1, 5 и 1+0, а также режим AHCI.
Кроме того, на печатной плате имеются два разъема дополнительного питания — 8-контактный EPS12V и 4-контактный Molex, две микросхемы UEFI, индикатор POST-кодов, контроллеры гигабитной сети (Realtek RTL8111F, Killer E2200) и 7.1-канального звука (Realtek ALC892), слоты PCI-E 2.0 x1 в количестве 2 ед., контакты для замера основных напряжений, кнопки Power, Reset и Clear CMOS.

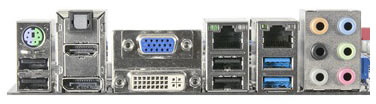

На задней I/O-панели находятся цифровые видеовыходы HDMI, Single-Link DVI, DisplayPort 1.1a и аналоговый D-Sub. К двум портам USB 3.0 можно добавить еще столько же, подсоединив USB-косичку к коннектору на плате. На диске с драйверами и утилитами пользователь обнаружит ПО Trixx для разгона системы в среде ОС Windows. Более качественные фотографии Sapphire Pure Platinum Z77K мы публиковали на прошлой неделе.
